Page 41 of 328
Lo esencial
Cambiar entre los modos de visualización del
MF A
● En
vehículos sin volante multifunción: pul-
se l
a tecla basculante de la palanca del
limpi ap
ar
abrisas ››› fig. 47.
● En vehículos con volante multifunción: girar
la ruedec
illa ››› fig. 48.
Memoria del indicador multifunción
El indicador multifunción está equipado con
tres memorias que trabajan automáticamen-
te: MFA desde la salida, MFA desde el repos-
taje y MFA cálculo total. En la indicación de la
pantalla se puede leer qué memoria se
muestra actualmente.
Cambiar entre memorias con el encendido
conectado y la memoria mostrada
Pulse la tecla de la palanca del limpia-
p ar
abri
sas o la tecla del volante multifun-
c ión.
MenúFunción
MFA desde la
salida
Indicación y memorización de los
valores del trayecto recorrido y del
consumo desde la conexión del en-
cendido hasta su desconexión.
Si se prosigue dentro de un tiempo
de unas 2 horas después de desco-
nectar el encendido, los nuevos da-
tos se añadirán a los ya memoriza-
dos. Si se interrumpe la marcha du-
rante más de 2 horas, la memoria se
borrará automáticamente.
MFA desde el
repostaje
Indicación y memorización de los
valores del trayecto recorrido y del
consumo. Al repostar combustible la
memoria se borrará automáticamen-
te.
MFA cálculo
total
En la memoria se registran los valo-
res de un número determinado de
trayectos parciales, hasta un total de
19 horas y 59 minutos o 99 horas y
59 minutos, o bien 1999,9 km o
9.999 km, dependiendo del modelo
de cuadro de instrumentos. Al alcan-
zar una de estas cotas a)
, la memoria
se borra automáticamente y vuelve a
contabilizar a partir de 0.
a) Varía según la versión del cuadro de instrumentos.
Borrar una memoria de forma manual
● Seleccione la memoria que desee borrar.
● Mantenga pulsada la tecla de la pa-
l anc
a del
limpiaparabrisas o la tecla del
v o
l
ante multifunción unos 2 segundos. Personalizar las indicaciones
En el si
stema Easy Connect es posible ajustar
cuál de las posibles indicaciones del MFA se
puede mostrar en la pantalla del cuadro de
instrumentos con la tecla y la tecla de
f u
nc
ión AJUSTES
› ››
pág. 126
.
R
esumen de datos
MenúFunción
Consumo actual
de combustible
La indicación del consumo actual
se realiza durante la conducción
en l/100 km; con el motor en
marcha y el vehículo detenido en
l/h.
Consumo medio
Tras conectar el encendido, el
consumo medio en l/100 km co-
mienza a visualizarse tras recorrer
unos 300 metros. Hasta enton-
ces, se visualizarán rayitas. El va-
lor mostrado se actualiza aproxi-
madamente cada 5 segundos.
Autonomía
Distancia aproximada en km que
puede recorrerse todavía con el
combustible que queda en el de-
pósito, siempre que se mantenga
el mismo estilo de conducción.
Se calcula, entre otros, con el
consumo actual de combustible.
Duración del
viajeIndica las horas (h) y minutos
(min) transcurridos desde que se
conectó el encendido.
TrayectoDistancia recorrida en km tras co-
nectar el encendido.» 39

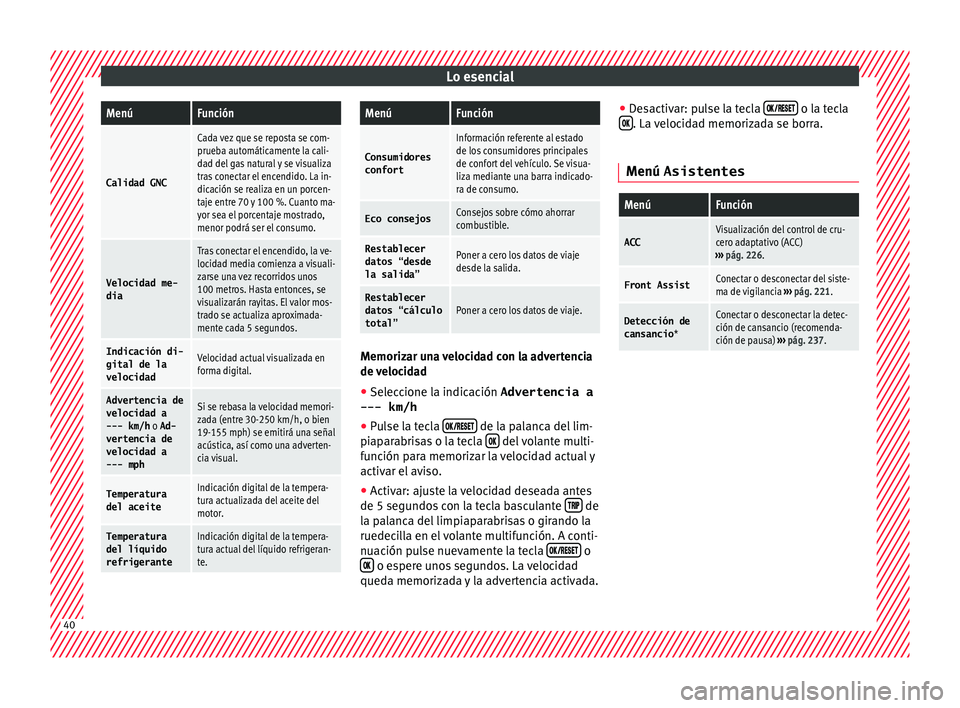

Page 42 of 328
Lo esencialMenúFunción
Calidad GNC
Cada vez que se reposta se com-
prueba automáticamente la cali-
dad del gas natural y se visualiza
tras conectar el encendido. La in-
dicación se realiza en un porcen-
taje entre 70 y 100 %. Cuanto ma-
yor sea el porcentaje mostrado,
menor podrá ser el consumo.
Velocidad me-
dia
Tras conectar el encendido, la ve-
locidad media comienza a visuali-
zarse una vez recorridos unos
100 metros. Hasta entonces, se
visualizarán rayitas. El valor mos-
trado se actualiza aproximada-
mente cada 5 segundos.
Indicación di-gital de la
velocidadVelocidad actual visualizada en
forma digital.
Advertencia de
velocidad a
--- km/h o Ad-
vertencia de
velocidad a
--- mphSi se rebasa la velocidad memori-
zada (entre 30-250 km/h, o bien
19-155 mph) se emitirá una señal
acústica, así como una adverten-
cia visual.
Temperatura
del aceiteIndicación digital de la tempera-
tura actualizada del aceite del
motor.
Temperatura del líquido
refrigeranteIndicación digital de la tempera-
tura actual del líquido refrigeran-
te.
MenúFunción
Consumidores
confort
Información referente al estado
de los consumidores principales
de confort del vehículo. Se visua-
liza mediante una barra indicado-
ra de consumo.
Eco consejosConsejos sobre cómo ahorrar
combustible.
Restablecer
datos “desde
la salida”Poner a cero los datos de viaje
desde la salida.
Restablecer datos “cálculo
total”Poner a cero los datos de viaje. Memorizar una velocidad con la advertencia
de
v
eloc
idad
● Seleccione la indicación Advertencia a
--- km/h
● Pulse la tecla de la palanca del lim-
pi ap
ar
abrisas o la tecla del volante multi-
f u
nc
ión para memorizar la velocidad actual y
activar el aviso.
● Activar: ajuste la velocidad deseada antes
de 5 segundo
s con la tecla basculante de
l a p
al
anca del limpiaparabrisas o girando la
ruedecilla en el volante multifunción. A conti-
nuación pulse nuevamente la tecla o
o espere unos segundos. La velocidad
qued a memoriz a
da y la advertencia activada. ●
Des
activar: pulse la tecla o la tecla
. La velocidad memorizada se borra.
Menú Asistentes
MenúFunción
ACCVisualización del control de cru-
cero adaptativo (ACC)
››› pág. 226.
Front AssistConectar o desconectar del siste-
ma de vigilancia ››› pág. 221.
Detección de
cansancio *Conectar o desconectar la detec-
ción de cansancio (recomenda-
ción de pausa) ››› pág. 237. 40

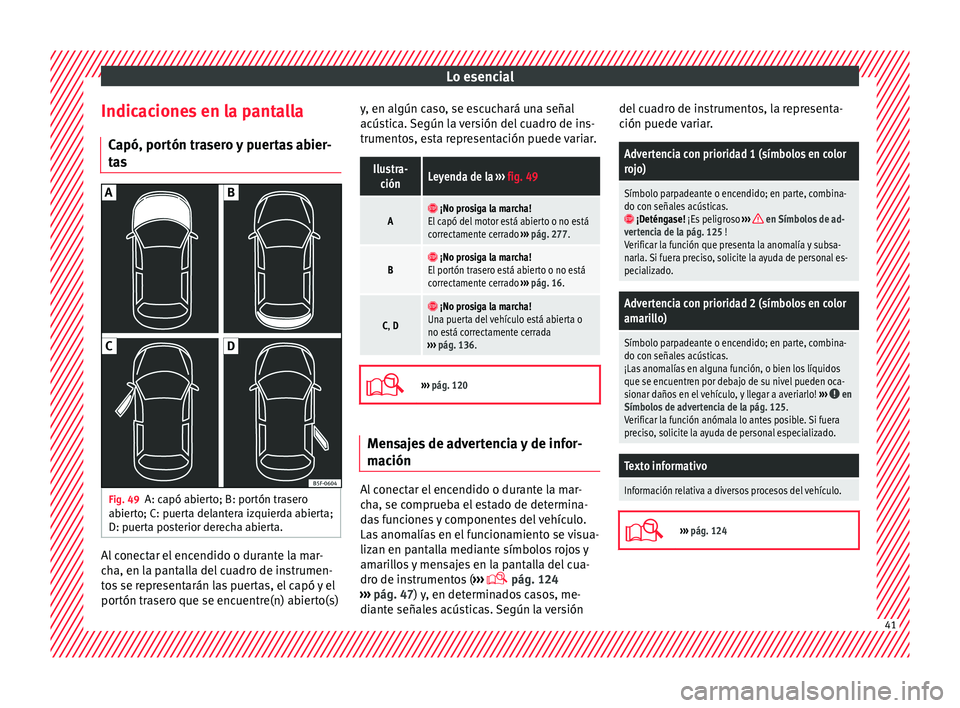

Page 43 of 328
Lo esencial
Indicaciones en la pantalla C apó, por
tón tr
asero y puertas abier-
tas Fig. 49
A: capó abierto; B: portón trasero
ab ier
t
o; C: puerta delantera izquierda abierta;
D: puerta posterior derecha abierta. Al conectar el encendido o durante la mar-
c
h a, en l
a pantalla del cuadro de instrumen-
tos se representarán las puertas, el capó y el
portón trasero que se encuentre(n) abierto(s) y, en algún caso, se escuchará una señal
acústica.
Según la versión del cuadro de ins-
trumentos, esta representación puede variar.
Ilustra- ciónLeyenda de la ››› fig. 49
A ¡No prosiga la marcha!
El capó del motor está abierto o no está
correctamente cerrado ››› pág. 277.
B ¡No prosiga la marcha!
El portón trasero está abierto o no está
correctamente cerrado ››› pág. 16.
C, D
¡No prosiga la marcha!
Una puerta del vehículo está abierta o
no está correctamente cerrada
››› pág. 136.
›››
pág. 120 Mensajes de advertencia y de infor-
m
ac
ión Al conectar el encendido o durante la mar-
c
h
a, se c
omprueba el estado de determina-
das funciones y componentes del vehículo.
Las anomalías en el funcionamiento se visua-
lizan en pantalla mediante símbolos rojos y
amarillos y mensajes en la pantalla del cua-
dro de instrumentos ( ›››
pág. 124
››› pág. 47) y, en determinados casos, me-
diante señales acústicas. Según la versión del cuadro de instrumentos, la representa-
ción puede
variar.
Advertencia con prioridad 1 (símbolos en color
rojo)
Símbolo parpadeante o encendido; en parte, combina-
do con señales acústicas.
¡Deténgase! ¡Es peligroso ››› en Símbolos de ad-
vertencia de la pág. 125 !
Verificar la función que presenta la anomalía y subsa-
narla. Si fuera preciso, solicite la ayuda de personal es-
pecializado.
Advertencia con prioridad 2 (símbolos en color
amarillo)
Símbolo parpadeante o encendido; en parte, combina-
do con señales acústicas.
¡Las anomalías en alguna función, o bien los líquidos
que se encuentren por debajo de su nivel pueden oca-
sionar daños en el vehículo, y llegar a averiarlo! ›››
en
Símbolos de advertencia de la pág. 125.
Verificar la función anómala lo antes posible. Si fuera
preciso, solicite la ayuda de personal especializado.
Texto informativo
Información relativa a diversos procesos del vehículo.
›››
pág. 124 41

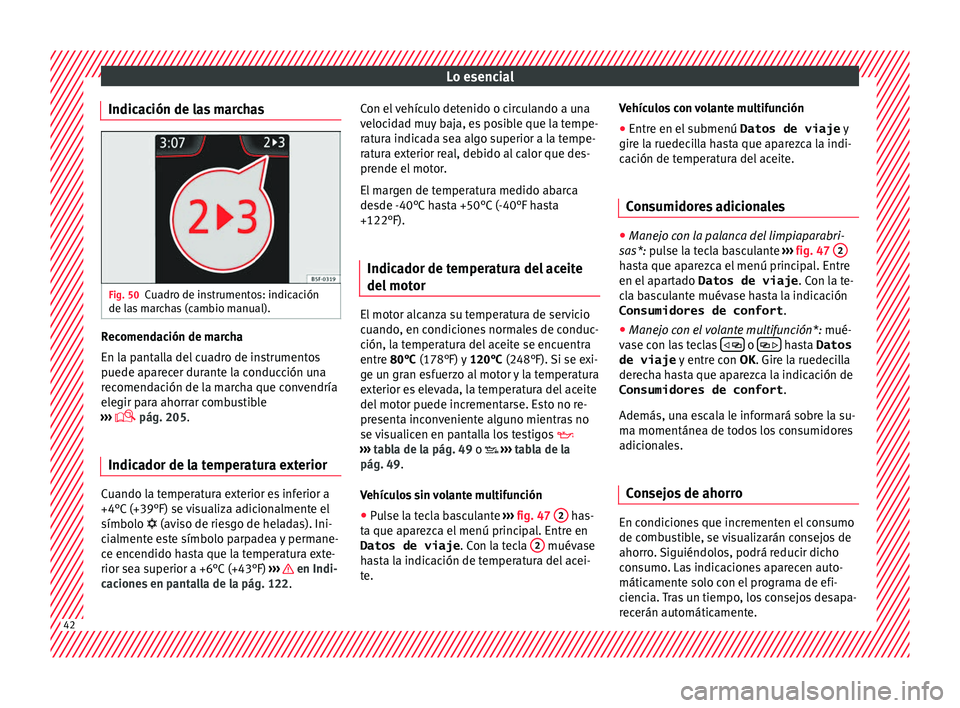

Page 44 of 328
Lo esencial
Indicación de las marchas Fig. 50
Cuadro de instrumentos: indicación
de l a
s
marchas (cambio manual). Recomendación de marcha
En l
a p
ant
alla del cuadro de instrumentos
puede aparecer durante la conducción una
recomendación de la marcha que convendría
elegir para ahorrar combustible
››› pág. 205.
Indicador de la temperatura exterior Cuando la temperatura exterior es inferior a
+4°C
(+39°F) se
v
isualiza adicionalmente el
símbolo (aviso de riesgo de heladas). Ini-
cialmente este símbolo parpadea y permane-
ce encendido hasta que la temperatura exte-
rior sea superior a +6°C (+43°F) ››› en Indi-
c ac ione
s en pantalla de la pág. 122. Con el vehículo detenido o circulando a una
velocid
ad muy baja, es posible que la tempe-
ratura indicada sea algo superior a la tempe-
ratura exterior real, debido al calor que des-
prende el motor.
El margen de temperatura medido abarca
desde -40°C hasta +50°C (-40°F hasta
+122°F).
Indicador de temperatura del aceite
del motor El motor alcanza su temperatura de servicio
c
uando
, en c
ondiciones normales de conduc-
ción, la temperatura del aceite se encuentra
entre 80°C (178°F) y 120°C (248°F). Si se exi-
ge un gran esfuerzo al motor y la temperatura
exterior es elevada, la temperatura del aceite
del motor puede incrementarse. Esto no re-
presenta inconveniente alguno mientras no
se visualicen en pantalla los testigos
››› tabla de la pág. 49 o ››› tabla de la
pág. 49.
Vehículos sin volante multifunción
● Pulse la tecla basculante ›››
fig. 47 2 has-
t a que ap
ar
ezca el menú principal. Entre en
Datos de viaje . Con la tecla 2 muévase
h a
s
ta la indicación de temperatura del acei-
te. Vehículos con volante multifunción
●
Entre en el submenú Datos de viaje y
gire la ruedec
illa hasta que aparezca la indi-
cación de temperatura del aceite.
Consumidores adicionales ●
Manejo con la palanca del limpiaparabri-
sas*: p
ulse la tecla basculante ››› fig. 47 2 hasta que aparezca el menú principal. Entre
en el ap
ar
tado Datos de viaje . Con la te-
cla basculante muévase hasta la indicación
Consumidores de confort .
● Manejo con el volante multifunción*: mué-
va se c
on las teclas o
hasta Datos
de viaje y entr
e c
on OK. Gire la ruedecilla
derecha hasta que aparezca la indicación de
Consumidores de confort .
Además, una escala le informará sobre la su-
ma momentánea de todos los consumidores
adicionales.
Consejos de ahorro En condiciones que incrementen el consumo
de c
omb
u
stible, se visualizarán consejos de
ahorro. Siguiéndolos, podrá reducir dicho
consumo. Las indicaciones aparecen auto-
máticamente solo con el programa de efi-
ciencia. Tras un tiempo, los consejos desapa-
recerán automáticamente. 42
Page 45 of 328
Lo esencial
Si desea ocultar un consejo de ahorro justo
tr a
s
visualizarlo, pulse una tecla cualquiera
de la palanca del limpiaparabrisas*/del vo-
lante multifunción*. Aviso
● Si ocu lt
a un consejo de ahorro, el mismo
volverá a visualizarse cuando vuelva a conec-
tar el encendido.
● Los consejos de ahorro no se muestran en
toda
s las situaciones, sino con una gran se-
paración en el tiempo. Dispositivo de aviso sobre la veloci-
d
a
d El dispositivo de aviso sobre la velocidad ad-
v
ier
t
e al conductor que sobrepasa la veloci-
dad máxima programada previamente en
unos 3 km/h (2 mph). Se emite una señal
acústica de aviso y, en la pantalla del cuadro
de instrumentos, aparecen simultáneamente
el testigo y la indicación para el conductor
¡límite de aviso rebasado! El testigo
se apaga al disminuir la velocidad nueva-
mente por debajo del límite máximo memori-
zado.
La programación de aviso del límite se reco-
mienda si se desea recordar una velocidad
máxima determinada como al circular por un
país con límites de velocidad distintos o para una velocidad máxima para los neumáticos
de invierno
.
Ajustar el límite de aviso
El límite de aviso se programa, se modifica y
se borra en la radio o en el Easy Connect*. ● Vehículos con radio : pul
se la tecla SETUP >
t ec
l
a de control Asistente del con-
ductor > Aviso de velocidad .
● Vehículos con Easy Connect : pul
se la tecla
y la tecla de función
AJUSTES > Asis-
tencia al conductor > ACC > Dis‐
tancia .
El límit
e de av
iso puede ajustarse desde 30 a
210 km/h (18 a 150 mph) ›››
pág. 217.
El ajuste se efectúa en intervalos de 10 km/h
(6 mph) . Aviso
● Independientement e del
dispositivo de avi-
so de velocidad, hay que atenerse a la veloci-
dad máxima autorizada con ayuda del velocí-
metro.
● El dispositivo de aviso sobre la velocidad
en la v
ersión para ciertos países le avisa a
una velocidad de 120 km/h (75 mph). Este lí-
mite de aviso viene ajustado de fábrica. Intervalos de servicio
Fig. 51
Cuadro de instrumentos La indicación de los intervalos de servicio
ap
ar
ec
e en la pantalla del cuadro de instru-
mentos ››› fig. 51 1 .
En S
EA
T se distingue entre servicios con cam-
bio del aceite del motor (p. ej., el Servicio de
cambio de aceite) y servicios sin cambio del
aceite del motor (p. ej., la Inspección).
En vehículos con Servicio en función del
tiempo o del kilometraje , los intervalos de
servicio ya están prefijados.
En vehículos con Servicio de larga duración,
los intervalos se determinan individualmen-
te. Gracias al avance de la técnica, los traba-
jos de mantenimiento se han reducido mu-
cho. Con la tecnología usada por SEAT, con » 43
Page 46 of 328

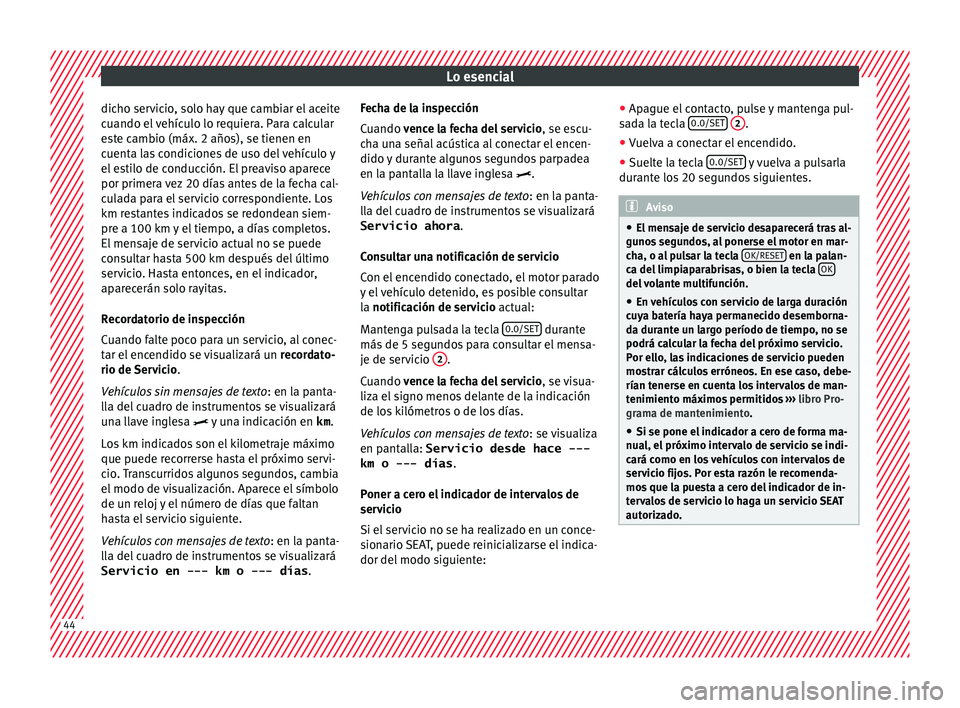

Lo esencial
dicho servicio, solo hay que cambiar el aceite
c uando el
vehículo lo requiera. Para calcular
este cambio (máx. 2 años), se tienen en
cuenta las condiciones de uso del vehículo y
el estilo de conducción. El preaviso aparece
por primera vez 20 días antes de la fecha cal-
culada para el servicio correspondiente. Los
km restantes indicados se redondean siem-
pre a 100 km y el tiempo, a días completos.
El mensaje de servicio actual no se puede
consultar hasta 500 km después del último
servicio. Hasta entonces, en el indicador,
aparecerán solo rayitas.
Recordatorio de inspección
Cuando falte poco para un servicio, al conec-
tar el encendido se visualizará un recordato-
rio de Servicio .
Vehículos sin mensajes de texto : en la panta-
lla del cuadro de instrumentos se visualizará
una llave inglesa y una indicación en km.
Los km indicados son el kilometraje máximo
que puede recorrerse hasta el próximo servi-
cio. Transcurridos algunos segundos, cambia
el modo de visualización. Aparece el símbolo
de un reloj y el número de días que faltan
hasta el servicio siguiente.
Vehículos con mensajes de texto : en la panta-
lla del cuadro de instrumentos se visualizará
Servicio en --- km o --- días .Fecha de la inspección
Cuando v
ence la fecha del servicio , se escu-
cha una señal acústica al conectar el encen-
dido y durante algunos segundos parpadea
en la pantalla la llave inglesa .
Vehículos con mensajes de texto : en la panta-
lla del cuadro de instrumentos se visualizará Servicio ahora .
Consultar una notificación de servicio
Con el encendido conectado, el motor parado
y el vehículo detenido, es posible consultar
la notificación de servicio actual:
Mantenga pulsada la tecla 0.0/SET durante
más de 5 se
gu
ndos para consultar el mensa-
je de servicio 2 .
C uando
v
ence la fecha del servicio , se visua-
liza el signo menos delante de la indicación
de los kilómetros o de los días.
Vehículos con mensajes de texto : se visualiza
en pantalla: Servicio desde hace --- km o --- días .
Poner a cero el indicador de intervalos de
servicio
Si el servicio no se ha realizado en un conce-
sionario SEAT, puede reinicializarse el indica-
dor del modo siguiente: ●
Apague el c
ontacto, pulse y mantenga pul-
sada la tecla 0.0/SET
2 .
● Vuelva a conectar el encendido.
● Suelte la tecla 0.0/S
ET y vuelva a pulsarla
dur ant
e lo
s 20 segundos siguientes. Aviso
● El men s
aje de servicio desaparecerá tras al-
gunos segundos, al ponerse el motor en mar-
cha, o al pulsar la tecla OK/RESET en la palan-
ca del limpi
aparabrisas, o bien la tecla OK del volante multifunción.
● En vehículos con servicio de larga duración
cu y
a batería haya permanecido desemborna-
da durante un largo período de tiempo, no se
podrá calcular la fecha del próximo servicio.
Por ello, las indicaciones de servicio pueden
mostrar cálculos erróneos. En ese caso, debe-
rían tenerse en cuenta los intervalos de man-
tenimiento máximos permitidos ››› libro Pro-
grama de mantenimiento.
● Si se pone el indicador a cero de forma ma-
nual, el próx
imo intervalo de servicio se indi-
cará como en los vehículos con intervalos de
servicio fijos. Por esta razón le recomenda-
mos que la puesta a cero del indicador de in-
tervalos de servicio lo haga un servicio SEAT
autorizado. 44
Page 47 of 328
Lo esencial

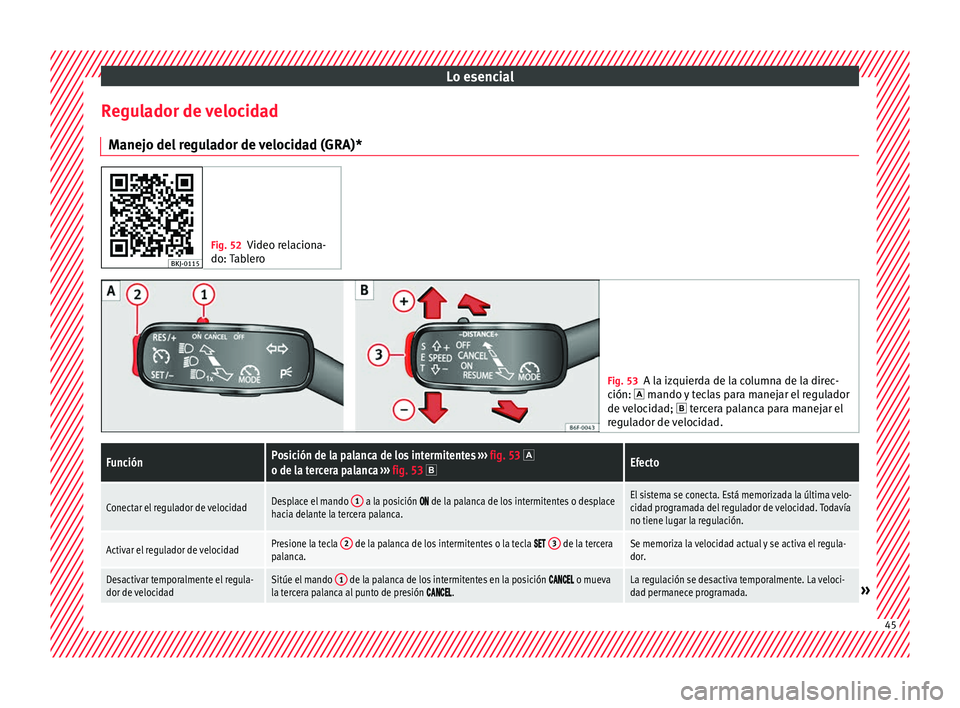

Regulador de velocidad M anej
o del
regulador de velocidad (GRA)* Fig. 52
Video relaciona-
do: Tab
lero Fig. 53
A la izquierda de la columna de la direc-
ción: m
ando y teclas para manejar el regulador
de velocidad; tercera palanca para manejar el
regulador de velocidad.
FunciónPosición de la palanca de los intermitentes ››› fig. 53 o de la tercera palanca ››› fig. 53 Efecto
Conectar el regulador de velocidadDesplace el mando 1 a la posición de la palanca de los intermitentes o desplace
hacia delante la tercera palanca.El sistema se conecta. Está memorizada la última velo-
cidad programada del regulador de velocidad. Todavía
no tiene lugar la regulación.
Activar el regulador de velocidadPresione la tecla 2 de la palanca de los intermitentes o la tecla 3 de la tercera
palanca.Se memoriza la velocidad actual y se activa el regula-
dor.
Desactivar temporalmente el regula-
dor de velocidadSitúe el mando 1 de la palanca de los intermitentes en la posición o mueva
la tercera palanca al punto de presión .La regulación se desactiva temporalmente. La veloci-
dad permanece programada.» 45
Page 48 of 328

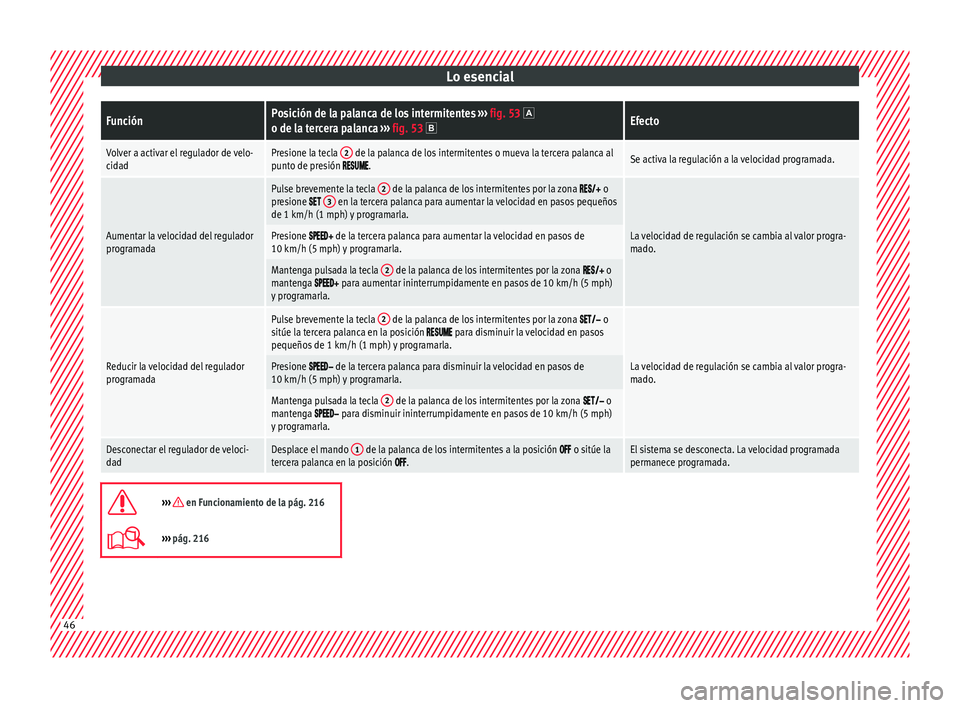

Lo esencialFunciónPosición de la palanca de los intermitentes
››› fig. 53 o de la tercera palanca ››› fig. 53 Efecto
Volver a activar el regulador de velo-
cidadPresione la tecla 2 de la palanca de los intermitentes o mueva la tercera palanca al
punto de presión .Se activa la regulación a la velocidad programada.
Aumentar la velocidad del regulador
programada
Pulse brevemente la tecla 2 de la palanca de los intermitentes por la zona o
presione 3 en la tercera palanca para aumentar la velocidad en pasos pequeños
de 1 km/h (1 mph) y programarla.
La velocidad de regulación se cambia al valor progra-
mado.Presione de la tercera palanca para aumentar la velocidad en pasos de
10 km/h (5 mph) y programarla.
Mantenga pulsada la tecla 2 de la palanca de los intermitentes por la zona o
mantenga para aumentar ininterrumpidamente en pasos de 10 km/h (5 mph)
y programarla.
Reducir la velocidad del regulador
programada
Pulse brevemente la tecla 2 de la palanca de los intermitentes por la zona o
sitúe la tercera palanca en la posición para disminuir la velocidad en pasos
pequeños de 1 km/h (1 mph) y programarla.
La velocidad de regulación se cambia al valor progra-
mado.Presione de la tercera palanca para disminuir la velocidad en pasos de
10 km/h (5 mph) y programarla.
Mantenga pulsada la tecla 2 de la palanca de los intermitentes por la zona o
mantenga para disminuir ininterrumpidamente en pasos de 10 km/h (5 mph)
y programarla.
Desconectar el regulador de veloci-
dadDesplace el mando 1 de la palanca de los intermitentes a la posición o sitúe la
tercera palanca en la posición .El sistema se desconecta. La velocidad programada
permanece programada.
››› en Funcionamiento de la pág. 216
›››
pág. 216 46
Page 49 of 328
Lo esencial

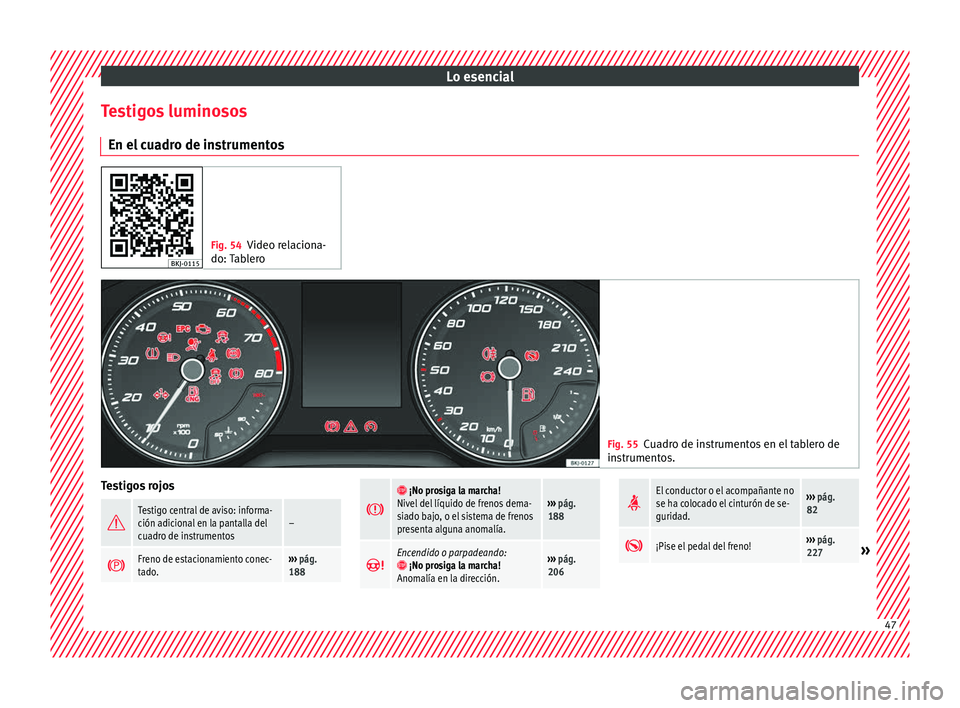

Testigos luminosos En el c
ua
dro de instrumentos Fig. 54
Video relaciona-
do: Tab
lero Fig. 55
Cuadro de instrumentos en el tablero de
in s
trument
os. Testigos rojos
Testigo central de aviso: informa-
ción adicional en la pantalla del
cuadro de instrumentos–
Freno de estacionamiento conec-
tado.›››
pág.
188
¡No prosiga la marcha!
Nivel del líquido de frenos dema-
siado bajo, o el sistema de frenos
presenta alguna anomalía.››› pág.
188
Encendido o parpadeando: ¡No prosiga la marcha!
Anomalía en la dirección.››› pág.
206
El conductor o el acompañante no
se ha colocado el cinturón de se-
guridad.›››
pág.
82
¡Pise el pedal del freno!›››
pág.
227» 47
Page 50 of 328
Lo esencial

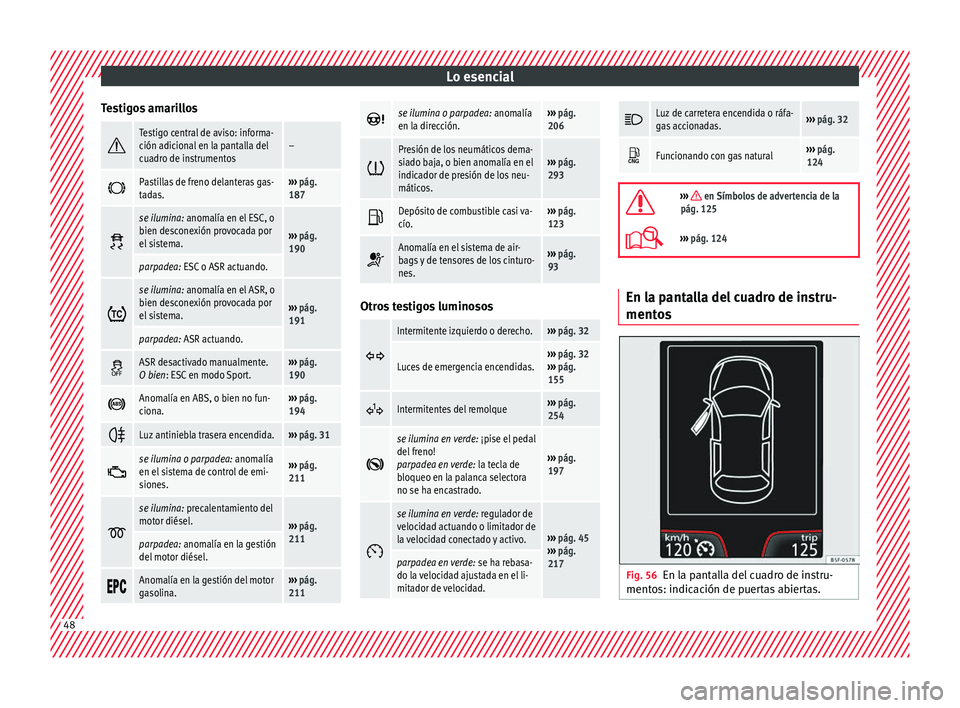

Testigos amarillos Testigo central de aviso: informa-
ción adicional en la pantalla del
cuadro de instrumentos–
Pastillas de freno delanteras gas-
tadas.›››
pág.
187
se ilumina: anomalía en el ESC, o
bien desconexión provocada por
el sistema.
›››
pág.
190
parpadea: ESC o ASR actuando.
se ilumina: anomalía en el ASR, o
bien desconexión provocada por
el sistema.
›››
pág.
191
parpadea: ASR actuando.
ASR desactivado manualmente.
O bien: ESC en modo Sport.›››
pág.
190
Anomalía en ABS, o bien no fun-
ciona.›››
pág.
194
Luz antiniebla trasera encendida.›››
pág. 31
se ilumina o parpadea: anomalía
en el sistema de control de emi-
siones.›››
pág.
211
se ilumina: precalentamiento del
motor diésel.
›››
pág.
211
parpadea: anomalía en la gestión
del motor diésel.
Anomalía en la gestión del motor
gasolina.›››
pág.
211
se ilumina o parpadea: anomalía
en la dirección.››› pág.
206
Presión de los neumáticos dema-
siado baja, o bien anomalía en el
indicador de presión de los neu-
máticos.›››
pág.
293
Depósito de combustible casi va-
cío.›››
pág.
123
Anomalía en el sistema de air-
bags y de tensores de los cinturo-
nes.›››
pág.
93 Otros testigos luminosos
Intermitente izquierdo o derecho.›››
pág. 32
Luces de emergencia encendidas.››› pág. 32
››› pág.
155
Intermitentes del remolque›››
pág.
254
se ilumina en verde:
¡pise el pedal
del freno!
parpadea en verde: la tecla de
bloqueo en la palanca selectora
no se ha encastrado.
››› pág.
197
se ilumina en verde:
regulador de
velocidad actuando o limitador de
la velocidad conectado y activo.
››› pág. 45
››› pág.
217
parpadea en verde: se ha rebasa-
do la velocidad ajustada en el li-
mitador de velocidad.
Luz de carretera encendida o ráfa-
gas accionadas.›››
pág. 32
Funcionando con gas natural›››
pág.
124
››› en Símbolos de advertencia de la
pág. 125
››› pág. 124 En la pantalla del cuadro de instru-
ment
o
s Fig. 56
En la pantalla del cuadro de instru-
ment os: indic
ación de puertas abiertas.48
