TOYOTA 86 2017 Instructieboekje (in Dutch)

5
421
5-2. Stappen die
genomen moeten worden in noodgevallen
Bij problemen
86_EE (OM18071E)
Continu⎯
(Knippert)
(Auto's met een automati- sche transmissie) Het contact is UIT
gezet terwijl de
selectiehendel in
een andere stand
dan P stond.
Zet de
selectie-
hendel in
stand P.
Een
keer ⎯
(Knippert)
(Auto's met een automati- sche transmissie) Nadat het contact
UIT is gezet ter-
wijl de selectie-
hendel in een
andere stand dan
P stond, is de
selectiehendel in
stand P gezet.
Zet het
contact
UIT.
■
Waarschuwingszoemer
De zoemer is in sommige gevallen niet hoorbaar, zoals in een luidruchtige
omgeving of wanneer het volume van de audio hoog staat.
Zoemer
interieurZoemer
exterieurWaarschuwingsmeldingDetailsCorrectie-
procedure
86_OM_Europe_OM18071E.book Pag e 421 Friday, August 26, 2016 9:44 AM

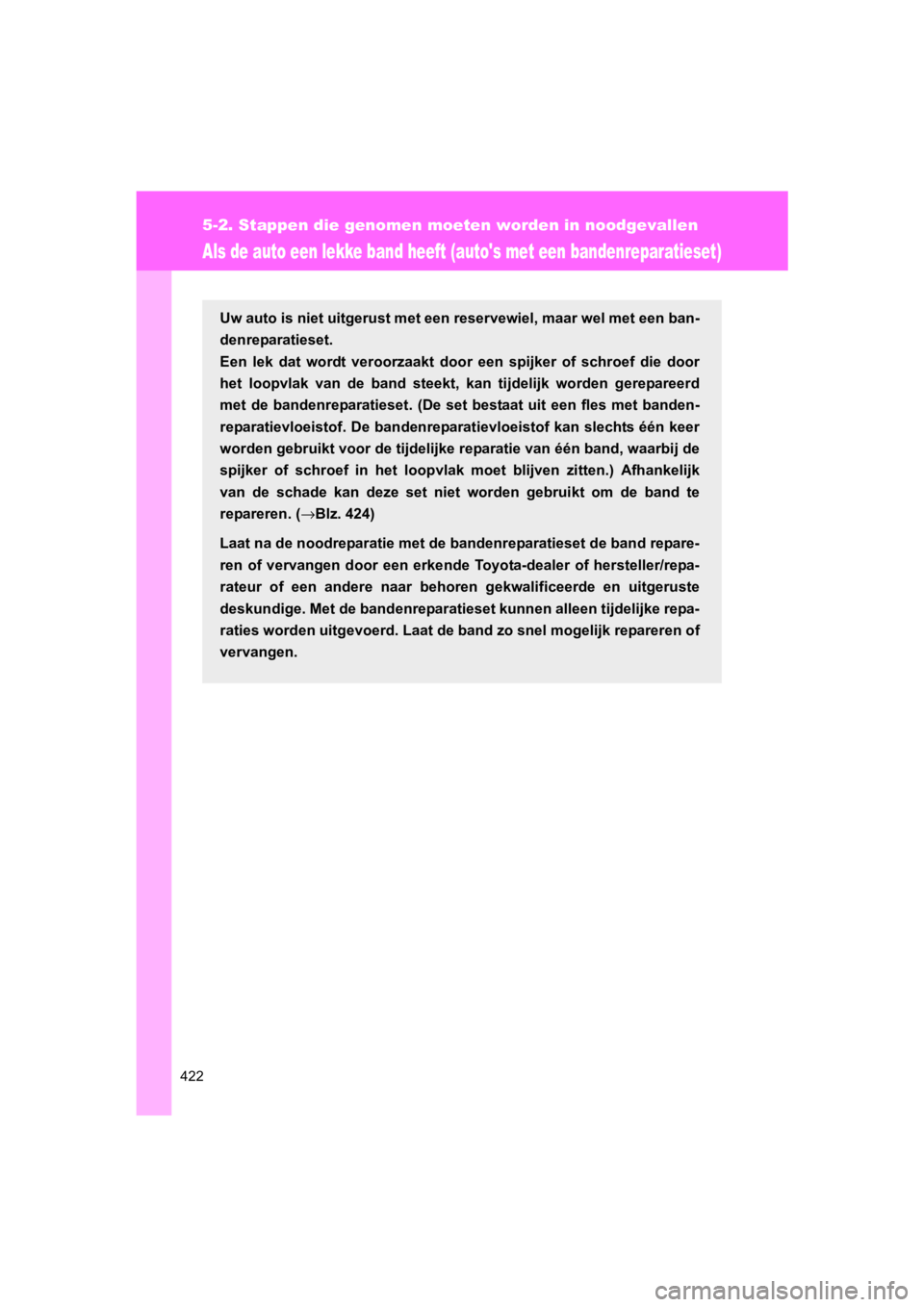

422
5-2. Stappen die genomen moeten worden in noodgevallen
86_EE (OM18071E)
Als de auto een lekke band heeft (auto's met een bandenreparatieset)
Uw auto is niet uitgerust met een reservewiel, maar wel met een ban-
denreparatieset.
Een lek dat wordt veroorzaakt door een spijker of schroef die d oor
het loopvlak van de band steekt, kan tijdelijk worden gereparee rd
met de bandenreparatieset. (De set bestaat uit een fles met ban den-
reparatievloeistof. De bandenreparatievloeistof kan slechts één keer
worden gebruikt voor de tijdel ijke reparatie van één band, waar bij de
spijker of schroef in het loopvlak moet blijven zitten.) Afhank elijk
van de schade kan deze set niet w orden gebruikt om de band te
repareren. ( →Blz. 424)
Laat na de noodreparatie met de bandenreparatieset de band repare-
ren of vervangen door een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behor en gekwalificeerde en uitgeruste
deskundige. Met de bandenreparatieset kunnen alleen tijdelijke repa-
raties worden uitgevoerd. Laat de band zo snel mogelijk reparer en of
vervangen.
86_OM_Europe_OM18071E.book Pag e 422 Friday, August 26, 2016 9:44 AM

5
423
5-2. Stappen die
genomen moeten worden in noodgevallen
Bij problemen
86_EE (OM18071E)
■Vóór het repareren van de band
●Breng de auto tot stilstand op een veilige plaats en een ste-
vige, vlakke ondergrond.
● Activeer de parkeerrem.
● Zet de selectiehendel in stand P (auto's met automatische
transmissie) of N (auto's met handgeschakelde transmissie).
● Zet de motor af.
● Schakel de alarmkni pperlichten in. (→Blz. 384)
● Controleer de mate waarin
de band beschadigd is.
• Haal de spijker of schroef
niet uit de band. Door het
verwijderen van de spij-
ker of de schroef kan het
gat groter worden waar-
door de band niet meer
tijdelijk gerepareerd kan
worden.
• Rijd de auto naar voren
tot het gat, voor zover
zichtbaar, zich boven aan
de band bevindt om lek-
kage van bandenrepara-
tievloeistof te voorkomen.
86_OM_Europe_OM18071E.book Pag e 423 Friday, August 26, 2016 9:44 AM

424
5-2. Stappen die genomen moet
en worden in noodgevallen
86_EE (OM18071E)
■Een lekke band die niet kan worden gerepareerd met de bandenrep aratie-
set
In de volgende gevallen is reparatie van de band met behulp van de ban-
denreparatieset niet mogelijk. Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw alificeerde
en uitgeruste deskundige.
● De band is beschadigd door rijden met onvoldoende spanning
● Wanneer de scheurtjes of beschadigingen zich niet in het loopvlak bevin-
den maar bijvoorbeeld in de wangen van de band
● De band is zichtbaar van de velg afgelopen
● Het lek in of de beschadiging van het loopvlak is 4 mm of grote r
● De velg is beschadigd
● Wanneer twee of meer banden lek zijn (de bandenreparatievloeist of kan
slechts één keer worden gebruikt voor de tijdelijke reparatie v an één
band)
● Wanneer een enkele band door meer dan 2 scherpe voorwerpen door -
boord is
● Wanneer de bandenreparatievloeistof over de uiterste houdbaarhe ids-
datum is
86_OM_Europe_OM18071E.book Pag e 424 Friday, August 26, 2016 9:44 AM

5
425
5-2. Stappen die
genomen moeten worden in noodgevallen
Bij problemen
86_EE (OM18071E)
■Plaats van bandenreparatieset, krik en gereedschap
*: Gebruik van de krik ( →Blz. 440)
■Inhoud
Schroevendraaier Banden-
reparatieset
Krikslinger
Sleepoog
Krik* Wielmoersleutel
Bandenreparatie-
vloeistofInspuitslang Ventielsleutel
Binnenste deel ventiel
(reserve) Compressor
Stickers
Verlengstuk slang (voor het aanzuigen
van de bandenreparatievloeistof)
Korte uitleg
86_OM_Europe_OM18071E.book Pag e 425 Friday, August 26, 2016 9:44 AM

426
5-2. Stappen die genomen moet
en worden in noodgevallen
86_EE (OM18071E)
Verwijderen van de bandenreparatieset
Auto's met bagageruimtemat:
Verwijder de bagageruimtemat.
Verwijder de bandenreparatieset.
Reparatiemethode in noodgevallen
Schud de fles met bandenreparatievloeistof meermaals op en
neer en verwijder de dop van de fles. Schroef de inspuitslang op de
fles met bandenreparatievloei-
stof. Op het moment dat de
inspuitslang wordt vastge-
schroefd, wordt de aluminium
verzegeling van de fles door-
boord.
Plaats de band met de spijker of
schroef die de band heeft door-
boord onderaan, in contact met
de grond. Verwijder het dopje
van het ventiel.
STAP1
STAP2
STAP1
STAP2
,QVSXLW
VODQJ
%DQGHQ
UHSDUDWLH
YORHLVWRI
STAP3
9HQ W LH O'RSMH
86_OM_Europe_OM18071E.book Pag e 426 Friday, August 26, 2016 9:44 AM

5
427
5-2. Stappen die
genomen moeten worden in noodgevallen
Bij problemen
86_EE (OM18071E) Plaats het uitstekende gedeelte
van de ventielsleutel op het ven-
tiel om alle lucht uit de band te
laten lopen.
Draai de ventielsleutel linksom
en trek het binnenste deel uit het
ventiel.
Verwijder de plug van de inspuit-
slang.
Sluit de inspuitslang aan op het
ventiel.
STAP4
9HQWLHO8LWVWHNHQG
JHGHHOWH
9HQWLHO
VOHXWHO
STAP5
%LQQHQVWHGHHO
YHQWLHO
STAP6
3OXJ
,QVSXLWVODQJ
STAP79HQ W LH O
,QVSXLWVODQJ
86_OM_Europe_OM18071E.book Pag
e 427 Friday, August 26, 2016 9:44 AM

428
5-2. Stappen die genomen moet
en worden in noodgevallen
86_EE (OM18071E) Spuit de bandenreparatievloei-
stof uit de fles in. Houd de fles
vast en kantel deze. Knijp vervol-
gens de bandenreparatievloei-
stof zoals aangegeven uit de
fles.
Haal de inspuitslang van het
ventiel en schroef met de ventiel-
sleutel het binnenste deel van
het ventiel rechtsom terug in het
ventiel.
Bevestig de sticker zoals aange-
geven.
Verwijder vuil en vocht van het wiel
voordat u de sticker bevestigt. Als
de sticker niet kan worden beves-
tigd, laat dan wanneer u de band
laat repareren of vervangen de
erkende Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige weten dat ban-
denreparatievloeistof is ingespoten.
Berg de bandenreparatieset op
en breng de sticker aan, zoals
aangegeven.
STAP8
STAP9
9HQWLHOVOHXWHO
%LQQHQVWHGHHO
YHQWLHO
STAP10
STAP11
86_OM_Europe_OM18071E.book Pag
e 428 Friday, August 26, 2016 9:44 AM

5
429
5-2. Stappen die
genomen moeten worden in noodgevallen
Bij problemen
86_EE (OM18071E) Sluit de voedingsaansluiting van
de compressor aan op de acces-
soireaansluiting.
Auto's zonder Smart entry-sys-
teem en startknop: Het contact
moet in stand ACC staan.
Auto's met Smart entry-systeem
en startknop: Het contact moet in
stand ACC staan.
Sluit de slang van de compres-
sor aan door hem op het ventiel
te schroeven.
Auto's met linkse besturing: Con-
troleer de voorgeschreven ban-
denspanning.
De sticker bevindt zich op de aan-
gegeven plaats.
Auto's met rechtse besturing:
Controleer de voorgeschreven
bandenspanning.
De sticker bevindt zich op de aan-
gegeven plaats.
Accessoire-
aansluiting
STAP129RHGLQJVDDQVOXLWLQJ
STAP13
&RPSUHVVRU6ODQJ
STAP14
STAP14
86_OM_Europe_OM18071E.book Pag
e 429 Friday, August 26, 2016 9:44 AM

430
5-2. Stappen die genomen moet
en worden in noodgevallen
86_EE (OM18071E) Zet de compressor aan en vul de
band met lucht tot de voorge-
schreven spannin
g is bereikt.
Zet de compressor uit als de drukmeter op de slang de voor-
geschreven bandenspanning aangeeft.
Als de voorgeschreven spanning niet binnen 10 minuten wordt
bereikt, is de band te zwaar beschadigd en kan hij niet worden gere-
pareerd. Neem contact op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde e n
uitgeruste deskundige.
Neem, nadat de band volledig is gevuld, de slang los van het
ventiel en trek de voedingsstekker van de compressor uit de
accessoireaansluit ing van de auto.
Rijd, om de bandenreparatievloeistof gelijkmatig over de band
te verdelen, direct ongeveer 10 minuten.
Zet, nadat u ongeveer 10 minu-
ten hebt gereden, de auto op
een veilige plaats aan de kant en
sluit de compressor opnieuw
aan.
STAP15
7R H W V
STAP16
STAP17
STAP18
STAP19
86_OM_Europe_OM18071E.book Pag e 430 Friday, August 26, 2016 9:44 AM
