TOYOTA 86 2017 Instructieboekje (in Dutch)

5
451
5-2. Stappen die
genomen moeten worden in noodgevallen
Bij problemen
86_EE (OM18071E)
Noodstartfunctie (auto's met Sm art entry-systeem en startknop)
Als de motor niet start maar de s tartknop normaal werkt, kan de
motor aan de hand van de volgende stappen voorlopig worden
gestart:
Auto's met automatische transmissie
Activeer de parkeerrem.
Zet de selectiehendel in stand P.
Zet het contact in stand ACC.
Houd het rempedaal stevig ingetrapt en druk de startknop
gedurende ongeveer 15 seconden in.
Ook als de auto aan de hand van deze stappen kan worden gestart ,
kan er een storing in het systeem zijn. Laat de auto controlere n door
een erkende Toyota-dealer of hersteller/reparateur of een ander e
naar behoren gekwalificeerde en uitgeruste deskundige.
■ De startmotor draait niet, de interieurverlichting en de kop-
lampen gaan niet aan of de c laxon maakt geen geluid.
Mogelijk wordt het probleem veroorzaakt door een van de
onderstaande zaken.
● Een of beide accuklem men zit(ten) los.
● De accu kan te ver ontladen zijn. ( →Blz. 459)
● Er kan een storing aanwezig z ijn in het stuurslotsysteem.
(auto's met Smart entry-systeem en startknop)
Neem contact op met een erkende Toyota-dealer of hersteller/rep a-
rateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige als het probleem niet verholpen kan worden of als de
reparatieprocedure niet bekend is.
STAP1
STAP2
STAP3
STAP4
86_OM_Europe_OM18071E.book Pag e 451 Friday, August 26, 2016 9:44 AM

452
5-2. Stappen die genomen moet
en worden in noodgevallen
86_EE (OM18071E)Auto's met handgeschakelde transmissie
Activeer de parkeerrem.
Zet de selectiehendel in stand N.
Zet het contact in stand ACC.
Houd het rempedaal en het koppelingspedaal stevig ingetrapt
en druk de startknop geduren de ongeveer 15 seconden in.
Ook als de auto aan de hand van deze stappen kan worden gestart ,
kan er een storing in het systeem zijn. Laat de auto controlere n door
een erkende Toyota-dealer of hersteller/reparateur of een ander e
naar behoren gekwalificeerde en uitgeruste deskundige.
STAP1
STAP2
STAP3
STAP4
86_OM_Europe_OM18071E.book Pag e 452 Friday, August 26, 2016 9:44 AM

5
453
5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
86_EE (OM18071E)

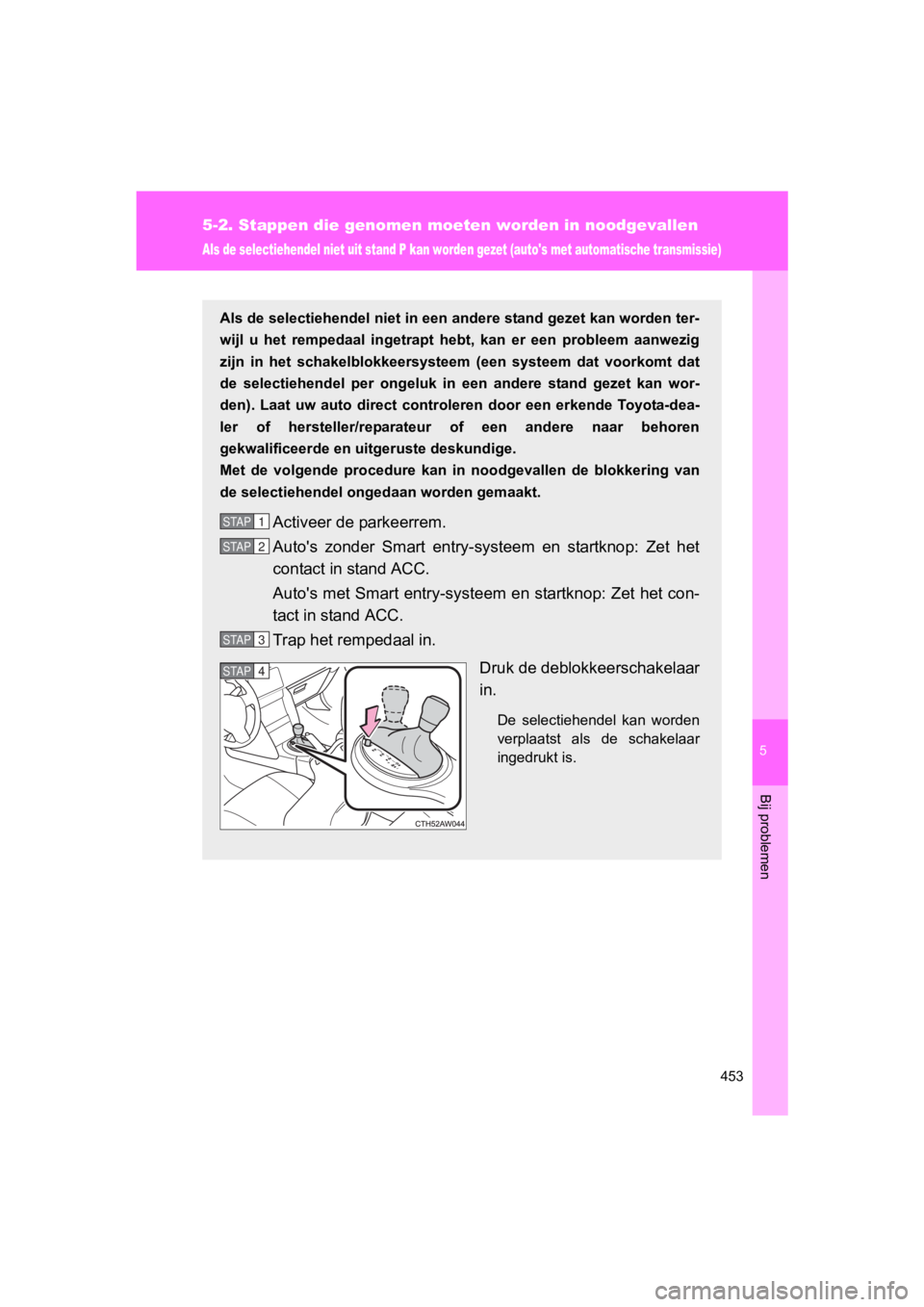

Als de selectiehendel niet uit stand P kan worden gezet (auto's met automatische transmissie)
Als de selectiehendel niet in een andere stand gezet kan worden ter-
wijl u het rempedaal ingetrapt hebt, kan er een probleem aanwez ig
zijn in het schakelblokkeersysteem (een systeem dat voorkomt dat
de selectiehendel per ongeluk i n een andere stand gezet kan wor -
den). Laat uw auto direct controleren door een erkende Toyota-d ea-
ler of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Met de volgende procedure kan in noodgevallen de blokkering van
de selectiehendel ongedaan worden gemaakt.
Activeer de parkeerrem.
Auto's zonder Smart entry-systeem en startknop: Zet het
contact in stand ACC.
Auto's met Smart entry-syste em en startknop: Zet het con-
tact in stand ACC.
Trap het rempedaal in.
Druk de deblokkeerschakelaar
in.
De selectiehendel kan worden
verplaatst als de schakelaar
ingedrukt is.
STAP1
STAP2
STAP3
STAP4
86_OM_Europe_OM18071E.book Pag e 453 Friday, August 26, 2016 9:44 AM

454
5-2. Stappen die genomen moeten worden in noodgevallen
86_EE (OM18071E)
Als u uw sleutels verliest
Een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige kan nieuw e
originele sleutels maken. Bij au to's zonder Smart entry-systeem en
startknop dient u de hoofdsleutel en het plaatje met het sleutelnum-
mer mee te brengen. Bij auto's met Smart entry-systeem en start -
knop dient u de andere originele sleutel en het plaatje met het
sleutelnummer mee te nemen.
86_OM_Europe_OM18071E.book Pag e 454 Friday, August 26, 2016 9:44 AM

5
455
5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
86_EE (OM18071E)
Als de elektronische sleutel niet goed werkt (auto's met Smar t entr y-systeem en star tknop)
Ontgrendelen en vergrendelen van de portieren, ontgrendelen
van de achterklep
Gebruik de mechanische sleutel die in de elektronische sleutels is
geïntegreerd om de portieren en de achterklep te vergrendelen e n
ontgrendelen. ( →Blz. 33)
Portieren
Auto's zonder supervergren-
delingVergrendelen van het bestuur-
dersportier
Ontgrendelen van het bestuur-
dersportier
Auto's met supervergrende-
ling Vergrendelen van beide por-
tieren
Ontgrendelen van beide por-
tieren
Achterklep (alleen auto' s met linkse besturing)
Draai de mechanische sleutel
rechtsom om de achterklep te
ontgrendelen.
Als de communicatie tussen de elektronische sleutel en de auto is
verbroken ( →Blz. 41) of de elektronische sleutel niet kan worden
gebruikt omdat de batterij leeg is, werken het Smart entry-syst eem
met startknop en de afstandsbediening niet. In dergelijke geval len
kunnen de portieren en de achterklep worden geopend of kan de
motor worden gestart volgen s onderstaande procedure.
86_OM_Europe_OM18071E.book Pag e 455 Friday, August 26, 2016 9:44 AM

456
5-2. Stappen die genomen moet
en worden in noodgevallen
86_EE (OM18071E)
Starten van de motor
Auto's met automatische transmissie Controleer of de selectiehendel in stand P staat en trap het
rempedaal stevig in.
Houd de zijde van de elektroni-
sche sleutel met het Toyota-logo
tegen de startknop.
Wanneer de elektronische sleu-
tel wordt gesignaleerd, klinkt er
een zoemer en wordt het contact
AAN gezet.
Als het Smart entry-systeem met
startknop is uitgeschakeld via de
persoonlijke voorkeursinstellin-
gen, wordt het contact in de stand
ACC gezet.
Trap het rempedaal stevig in en controleer of het controle-
lampje van het Smart entry-systeem met startknop (groen)
gaat branden.
Druk op de startknop.
Neem contact op met een erkende Toyota-dealer of hersteller/rep a-
rateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige als de startknop nog steeds niet kan worden bediend.
STAP1
STAP2
STAP3
STAP4
86_OM_Europe_OM18071E.book Page 456 Friday, August 26, 2016 9:44 AM

5
457
5-2. Stappen die
genomen moeten worden in noodgevallen
Bij problemen
86_EE (OM18071E)Auto's met handgeschakelde transmissie
Controleer of de selectiehendel in stand N staat en trap het
koppelingspedaal in.
Houd de zijde van de elektroni-
sche sleutel met het Toyota-logo
tegen de startknop.
Wanneer de elektronische sleu-
tel wordt gesignaleerd, klinkt er
een zoemer en wordt het contact
AAN gezet.
Als het Smart entry-systeem met
startknop is uitgeschakeld via de
persoonlijke voorkeursinstellin-
gen, wordt het contact in de stand
ACC gezet.
Trap het koppelingspedaal stevig in en controleer of het con-
trolelampje van het Smart entry-systeem met startknop
(groen) gaat branden.
Druk op de startknop.
Neem contact op met een erkende Toyota-dealer of hersteller/rep a-
rateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige als de startknop nog steeds niet kan worden bediend.
STAP1
STAP2
STAP3
STAP4
86_OM_Europe_OM18071E.book Page 457 Friday, August 26, 2016 9:44 AM

458
5-2. Stappen die genomen moet
en worden in noodgevallen
86_EE (OM18071E)
■Uitzetten van de motor
Auto's met automatische transmissie: Zet de selectiehendel in s tand P en
druk op de startknop zoals u normaal doet bij het afzetten van de motor.
Auto's met handgeschakelde transmissie: Zet de selectiehendel in stand N
en druk op de startknop zoals u normaal doet bij het afzetten v an de motor.
■ Vervangen van de sleutelbatterij
Omdat bovenstaande procedure een noodmaatregel is, wordt geadvi seerd
de batterij van de elektronisch sleutel zo snel mogelijk te lat en vervangen als
deze ontladen is. ( →Blz. 360)
■ Wijzigen van de stand van de startknop
Auto's met automatische transmissie
Laat het rempedaal los en druk de startknop in stap hierboven in.
De motor wordt niet gestart en de modus verandert iedere keer dat de knop
wordt ingedrukt. (→Blz. 177)
Auto's met handgeschakelde transmissie
Laat het koppelingspedaal los en druk de startknop in stap hierbo-
ven in. De motor wordt niet gestart en de modus verandert ieder e keer dat
de knop wordt ingedrukt. ( →Blz. 177)
■ Als de portieren niet kunnen wor den vergrendeld of ontgrendeld met
het Smart entry-systeem met startknop
Vergrendel en ontgrendel de portieren met de mechanische sleute l of
afstandsbediening.
STAP3
STAP3
86_OM_Europe_OM18071E.book Pag e 458 Friday, August 26, 2016 9:44 AM

5
459
5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
86_EE (OM18071E)
Als de accu ontladen is
Als de accu van de auto ontladen is, kan de motor met behulp van de
onderstaande procedures worden gestart.
U kunt contact opnemen met een er kende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en ui tge-
ruste deskundige.
Als u de beschikking hebt over een set startkabels en een tweed e
voertuig met een 12V-accu, kunt u uw auto starten met behulp va n
de onderstaande hulpstartprocedure.
Sluit de startkabels aan overeenkomstig de volgende pro-
cedures:
Auto's met linkse besturing
STAP1
86_OM_Europe_OM18071E.book Pag e 459 Friday, August 26, 2016 9:44 AM

460
5-2. Stappen die genomen moet
en worden in noodgevallen
86_EE (OM18071E)

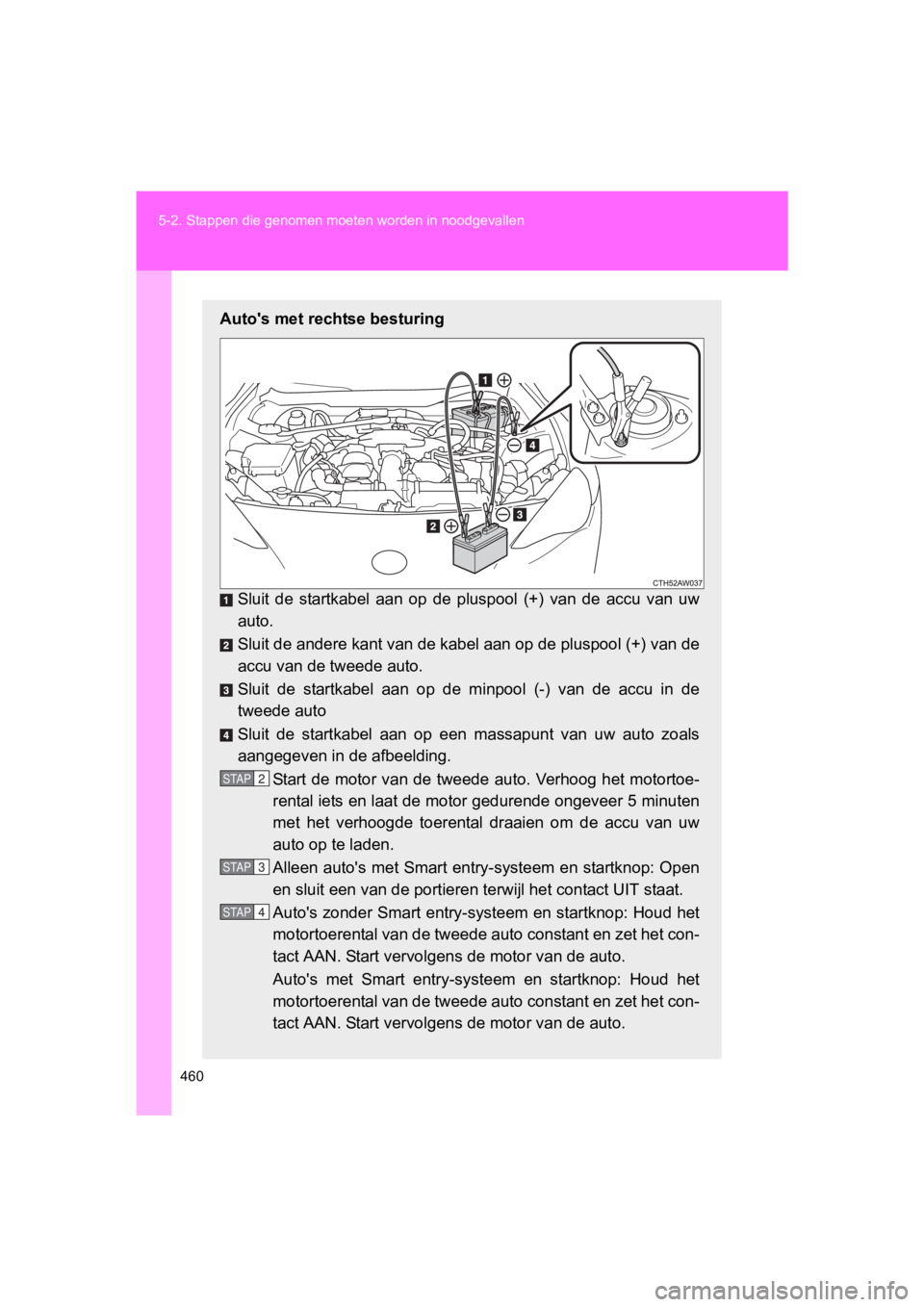

Auto's met rechtse besturing
Sluit de startkabel aan op de pluspool (+) van de accu van uw
auto.
Sluit de andere kant van de kabel aan op de pluspool (+) van de
accu van de tweede auto.
Sluit de startkabel aan op de minpool (-) van de accu in de
tweede auto
Sluit de startkabel aan op een massapunt van uw auto zoals
aangegeven in de afbeelding.
Start de motor van de tweede auto. Verhoog het motortoe-
rental iets en laat de motor gedurende ongeveer 5 minuten
met het verhoogde toerental draaien om de accu van uw
auto op te laden.
Alleen auto's met Smart entry-systeem en startknop: Open
en sluit een van de port ieren terwijl het contact UIT staat.
Auto's zonder Smart entry-systeem en startknop: Houd het
motortoerental van de tweede auto constant en zet het con-
tact AAN. Start vervolge ns de motor van de auto.
Auto's met Smart entry-sys teem en startknop: Houd het
motortoerental van de tweede auto constant en zet het con-
tact AAN. Start vervolge ns de motor van de auto.
STAP2
STAP3
STAP4
86_OM_Europe_OM18071E.book Pag e 460 Friday, August 26, 2016 9:44 AM
