TOYOTA 86 2017 Manuale duso (in Italian)

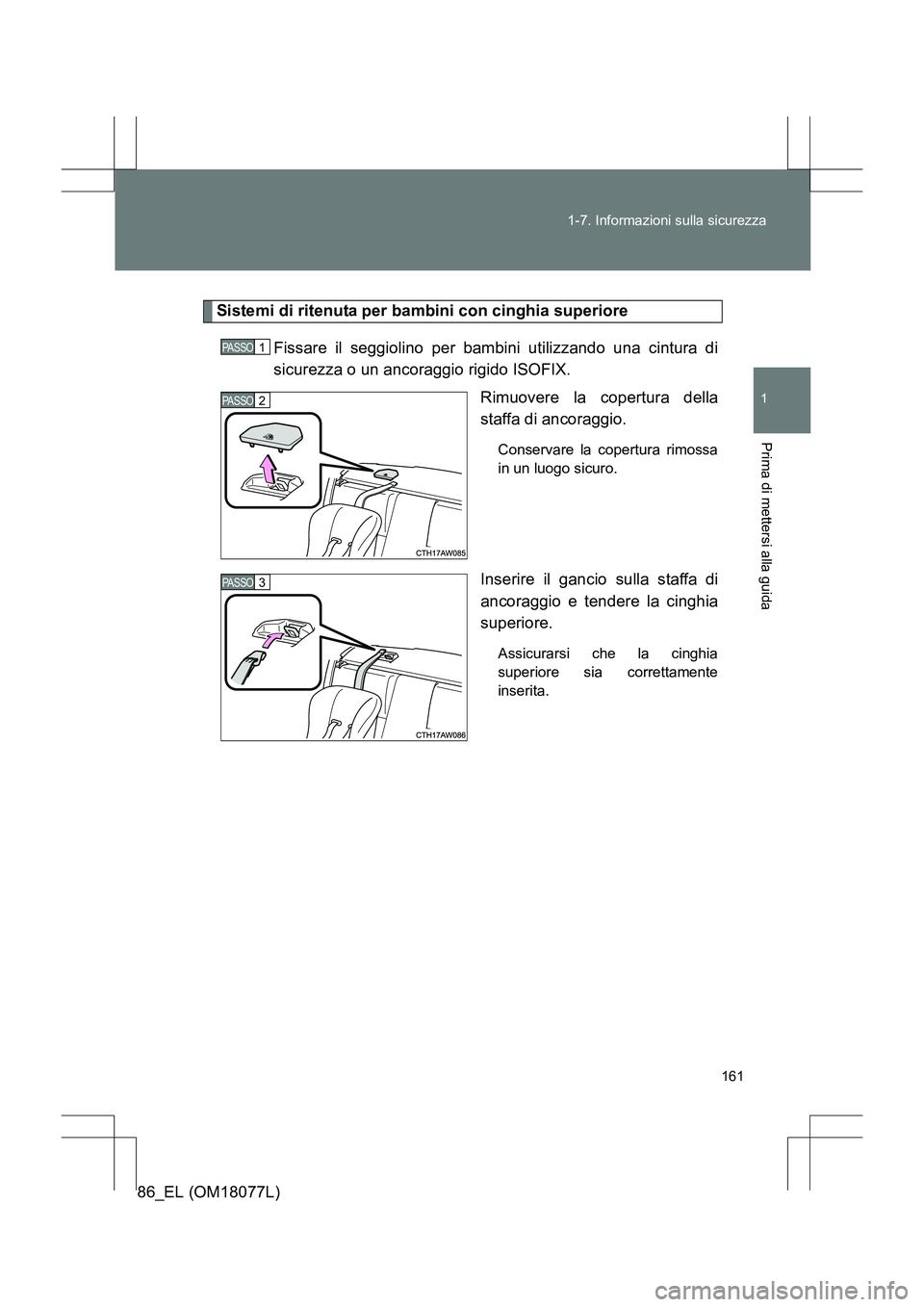

161
1-7. Informazioni sulla sicurezza
1
Prima di mettersi alla guida
86_EL (OM18077L)
Sistemi di ritenuta per bambini con cinghia superiore
Fissare il seggiolino per bambini utilizzando una cintura di
sicurezza o un ancoraggio rigido ISOFIX. Rimuovere la copertura della
staffa di ancoraggio.
Conservare la copertura rimossa
in un luogo sicuro.
Inserire il gancio sulla staffa di
ancoraggio e tendere la cinghia
superiore.
Assicurarsi che la cinghia
superiore sia correttamente
inserita.
PASSO 1
PASSO 2
PASSO 3

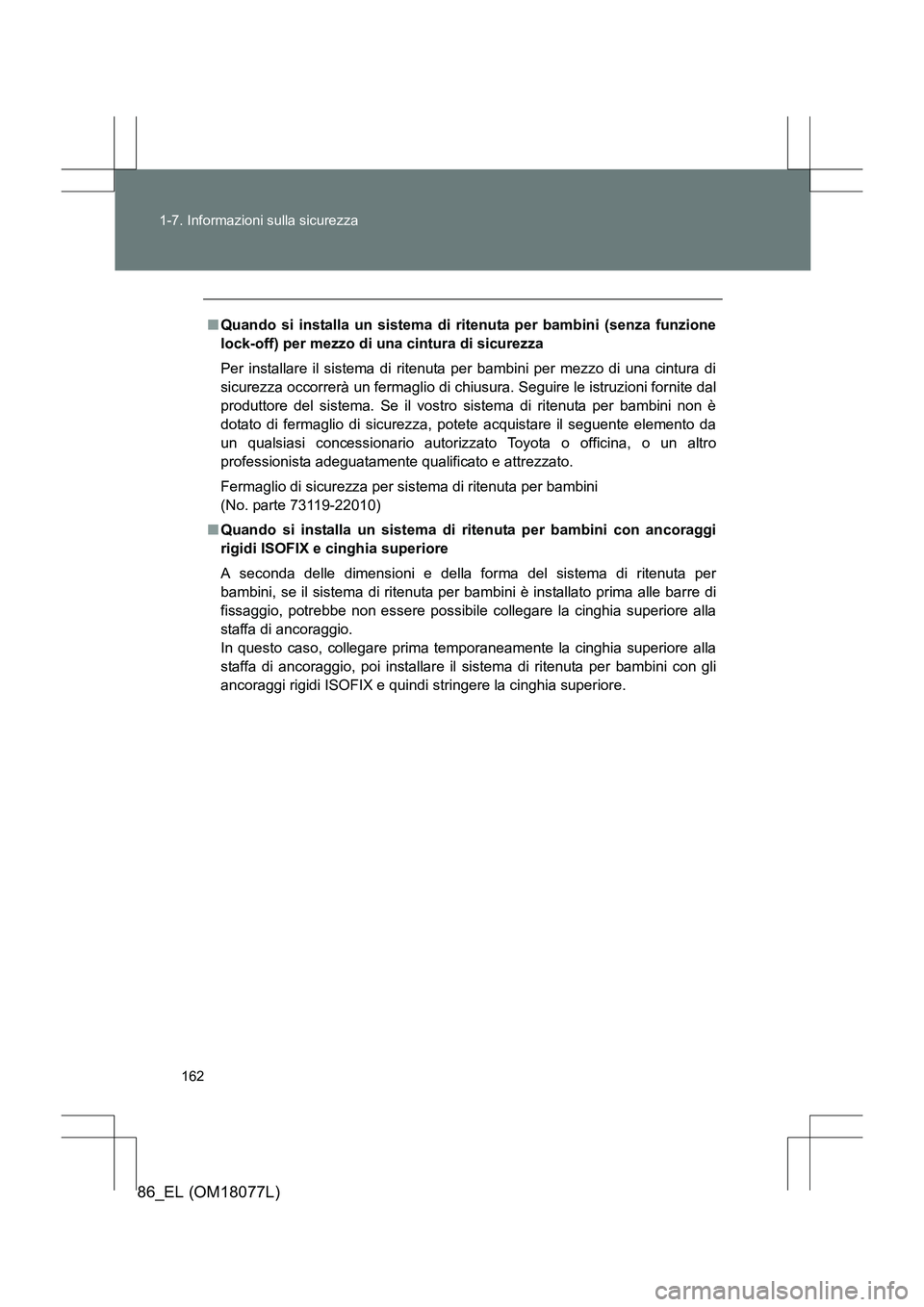

162
1-7. Informazioni sulla sicurezza
86_EL (OM18077L)
■
Quando si installa un sistema di ritenuta per bambini (senza funzione
lock-off) per mezzo di una cintura di sicurezza
Per installare il sistema di ritenuta per bambini per mezzo di una cintura di
sicurezza occorrerà un fermaglio di chiusura. Seguire le istruzioni fornite dal
produttore del sistema. Se il vostro sistema di ritenuta per bambini non è
dotato di fermaglio di sicurezza, potete acquistare il seguente elemento da
un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Fermaglio di sicurezza per si stema di ritenuta per bambini
(No. parte 73119-22010)
■ Quando si installa un sistema di ritenuta per bambini con ancoraggi
rigidi ISOFIX e cinghia superiore
A seconda delle dimensioni e della forma del sistema di ritenuta per
bambini, se il sistema di ritenuta per bambini è installato prima alle barre di
fissaggio, potrebbe non essere possibile collegare la cinghia superiore alla
staffa di ancoraggio.
In questo caso, collegare prima temporaneamente la cinghia superiore alla
staffa di ancoraggio, poi installare il sistema di ritenuta per bambini con gli
ancoraggi rigidi ISOF IX e quindi stringere la cinghia superiore.

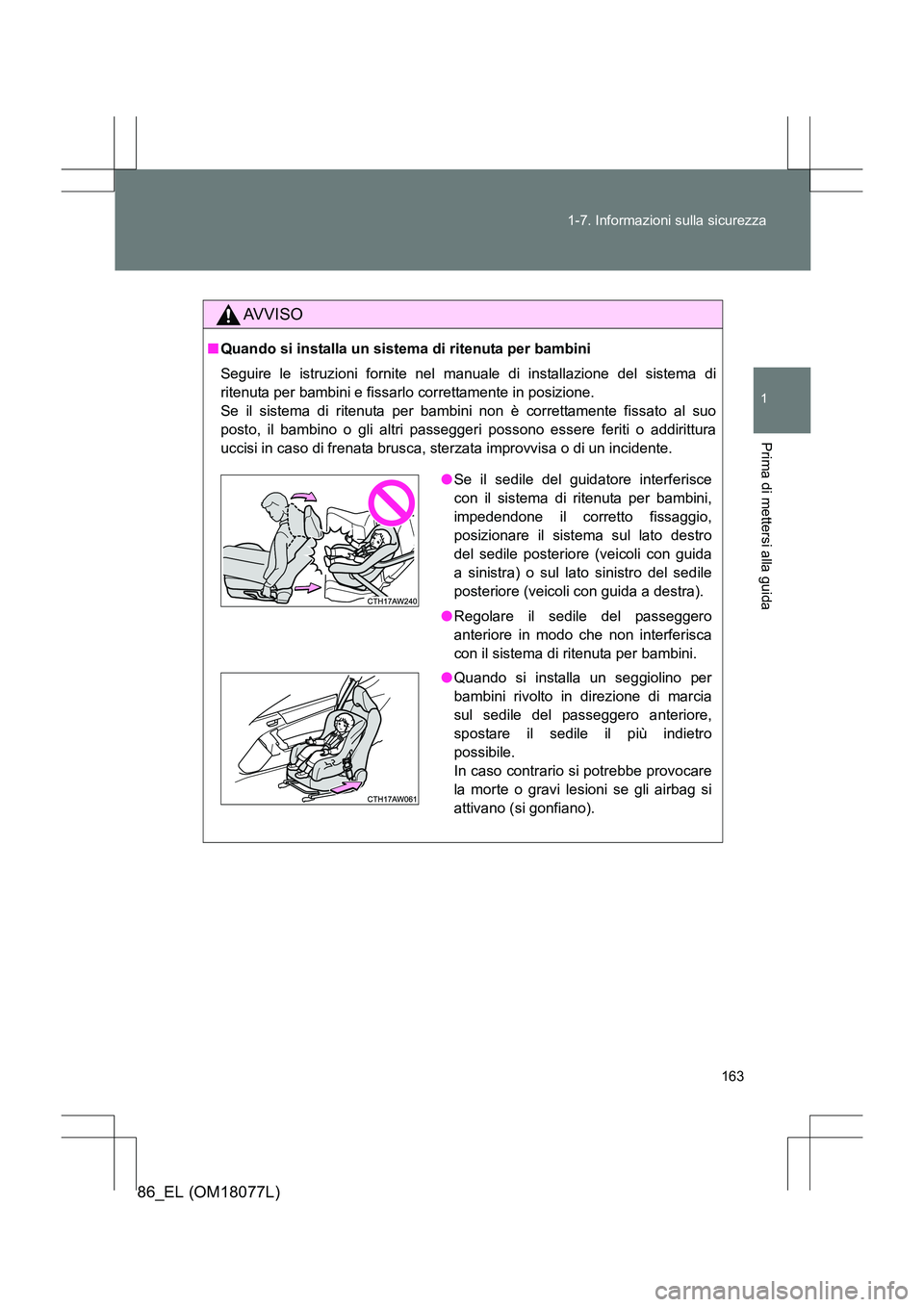

163
1-7. Informazioni sulla sicurezza
1
Prima di mettersi alla guida
86_EL (OM18077L)
AVVISO
■
Quando si installa un sistema di ritenuta per bambini
Seguire le istruzioni fornite nel manuale di installazione del sistema di
ritenuta per bambini e fissarlo correttamente in posizione.
Se il sistema di ritenuta per bambini non è correttamente fissato al suo
posto, il bambino o gli altri passeggeri possono essere feriti o addirittura
uccisi in caso di frenata brusca, sterzata improvvisa o di un incidente.
● Se il sedile del guidatore interferisce
con il sistema di ritenuta per bambini,
impedendone il corretto fissaggio,
posizionare il sistema sul lato destro
del sedile posteriore (veicoli con guida
a sinistra) o sul lato sinistro del sedile
posteriore (veicoli con guida a destra).
● Regolare il sedile del passeggero
anteriore in modo che non interferisca
con il sistema di ritenuta per bambini.
● Quando si installa un seggiolino per
bambini rivolto in direzione di marcia
sul sedile del passeggero anteriore,
spostare il sedile il più indietro
possibile.
In caso contrario si potrebbe provocare
la morte o gravi lesioni se gli airbag si
attivano (si gonfiano).

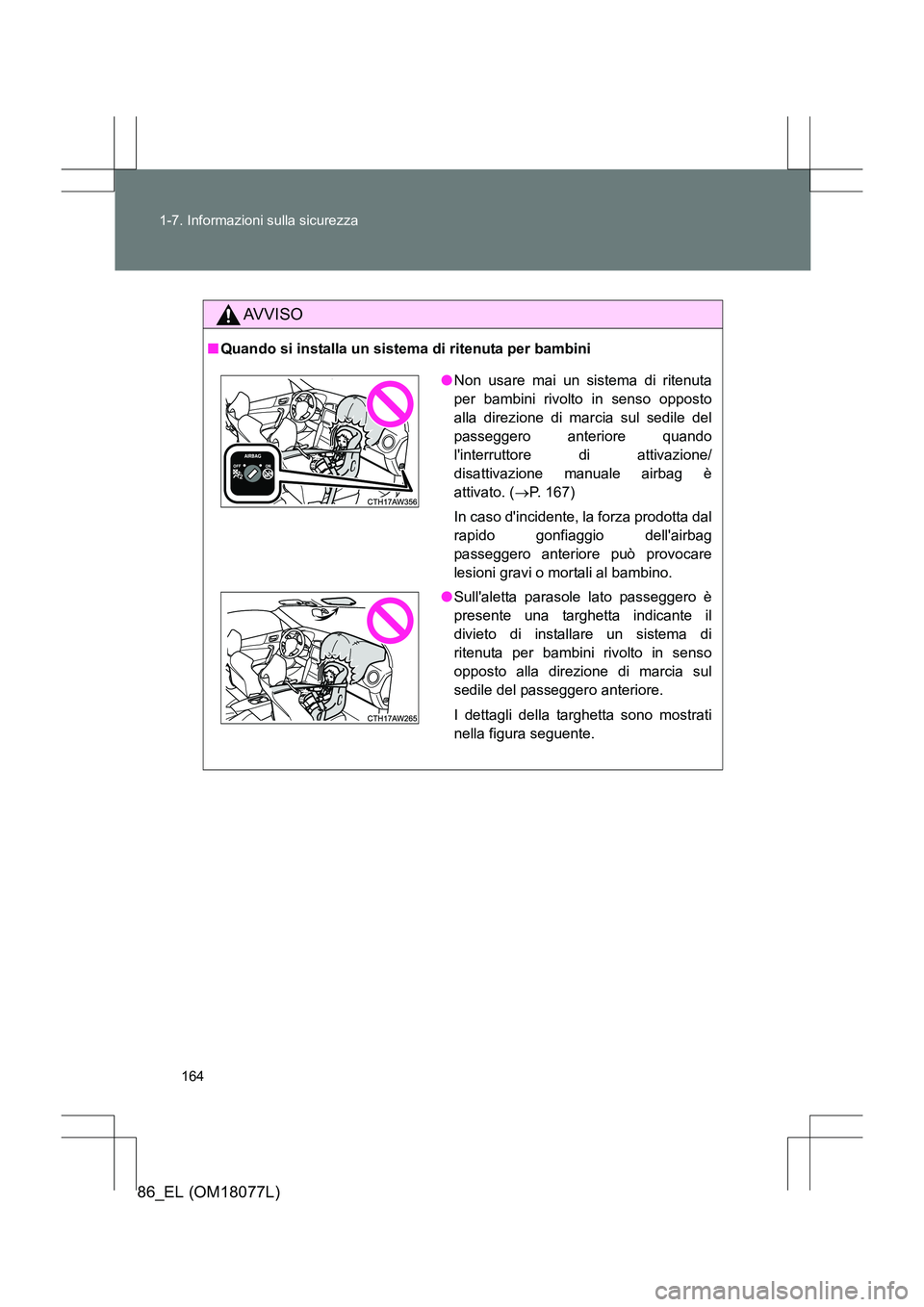

164
1-7. Informazioni sulla sicurezza
86_EL (OM18077L)
AVVISO
■
Quando si installa un sistema di ritenuta per bambini
●Non usare mai un sistema di ritenuta
per bambini rivolto in senso opposto
alla direzione di marcia sul sedile del
passeggero anteriore quando
l'interruttore di attivazione/
disattivazione manuale airbag è
attivato. ( →P. 167)
In caso d'incidente, la forza prodotta dal
rapido gonfiaggio dell'airbag
passeggero anteriore può provocare
lesioni gravi o mortali al bambino.
● Sull'aletta parasole lato passeggero è
presente una targhetta indicante il
divieto di installare un sistema di
ritenuta per bambini rivolto in senso
opposto alla direzione di marcia sul
sedile del passeggero anteriore.
I dettagli della targhetta sono mostrati
nella figura seguente.

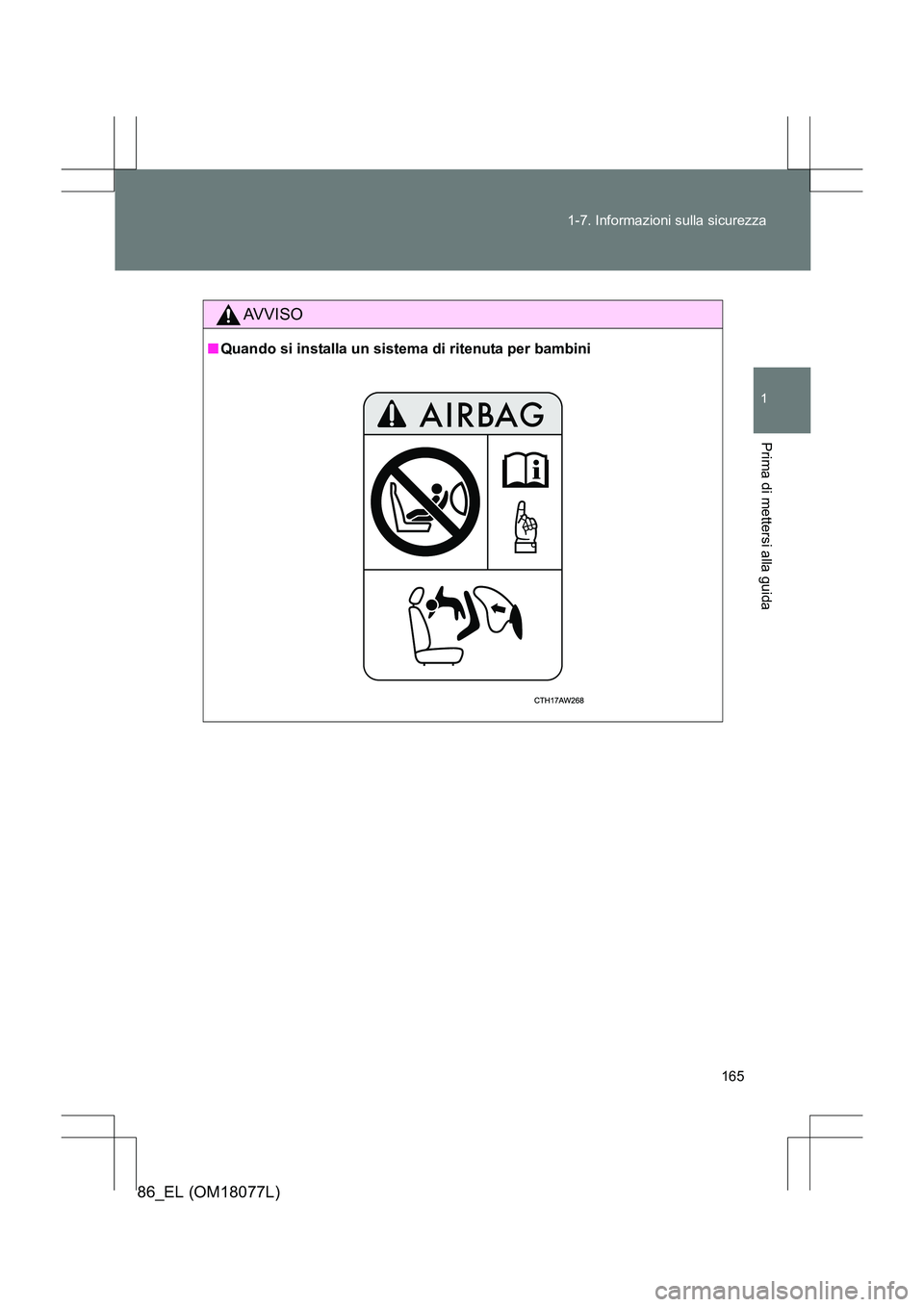

165
1-7. Informazioni sulla sicurezza
1
Prima di mettersi alla guida
86_EL (OM18077L)
AVVISO
■
Quando si installa un sistema di ritenuta per bambini

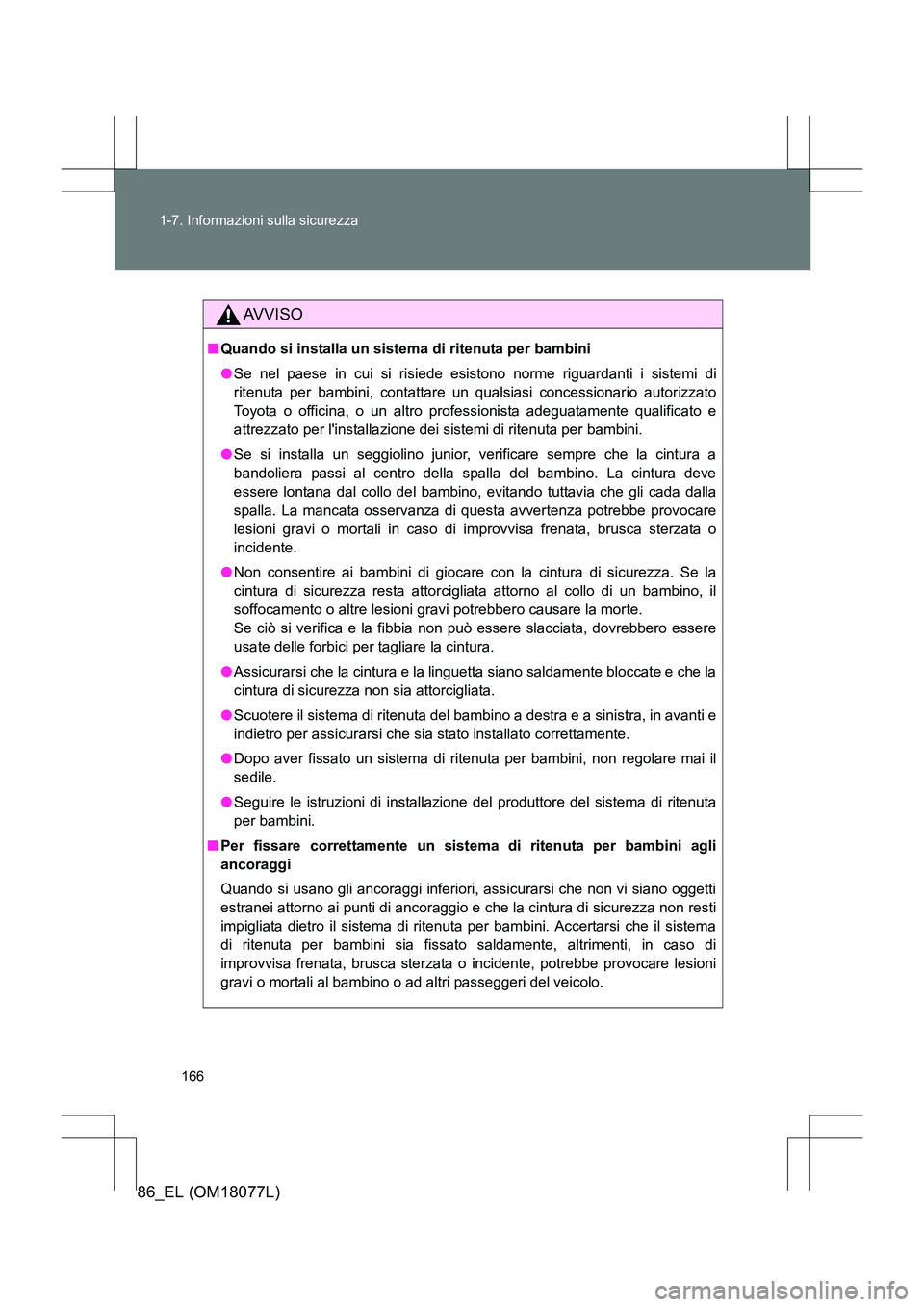

166
1-7. Informazioni sulla sicurezza
86_EL (OM18077L)
AVVISO
■
Quando si installa un sistema di ritenuta per bambini
●Se nel paese in cui si risiede esistono norme riguardanti i sistemi di
ritenuta per bambini, contattare un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato per l'installazione dei sistemi di ritenuta per bambini.
● Se si installa un seggiolino junior, verificare sempre che la cintura a
bandoliera passi al centro della spalla del bambino. La cintura deve
essere lontana dal collo del bambino, evitando tuttavia che gli cada dalla
spalla. La mancata osservanza di questa avvertenza potrebbe provocare
lesioni gravi o mortali in caso di im provvisa frenata, brusca sterzata o
incidente.
● Non consentire ai bambini di giocare con la cintura di sicurezza. Se la
cintura di sicurezza resta attorcigliata attorno al collo di un bambino, il
soffocamento o altre lesioni gravi potrebbero causare la morte.
Se ciò si verifica e la fibbia non può essere slacciata, dovrebbero essere
usate delle forbici per tagliare la cintura.
● Assicurarsi che la cintura e la linguetta siano saldamente bloccate e che la
cintura di sicurezza non sia attorcigliata.
● Scuotere il sistema di ritenuta del bambino a destra e a sinistra, in avanti e
indietro per assicurarsi che sia stato installato correttamente.
● Dopo aver fissato un sistema di ri tenuta per bambini, non regolare mai il
sedile.
● Seguire le istruzioni di installazione del produttore del sistema di ritenuta
per bambini.
■ Per fissare correttamente un sistema di ritenuta per bambini agli
ancoraggi
Quando si usano gli ancoraggi inferiori, assicurarsi che non vi siano oggetti
estranei attorno ai punti di ancoraggio e che la cintura di sicurezza non resti
impigliata dietro il sistema di ritenut a per bambini. Accertarsi che il sistema
di ritenuta per bambini sia fissato saldamente, altrimenti, in caso di
improvvisa frenata, brusca sterzata o incidente, potrebbe provocare lesioni
gravi o mortali al bambino o ad altri passeggeri del veicolo.

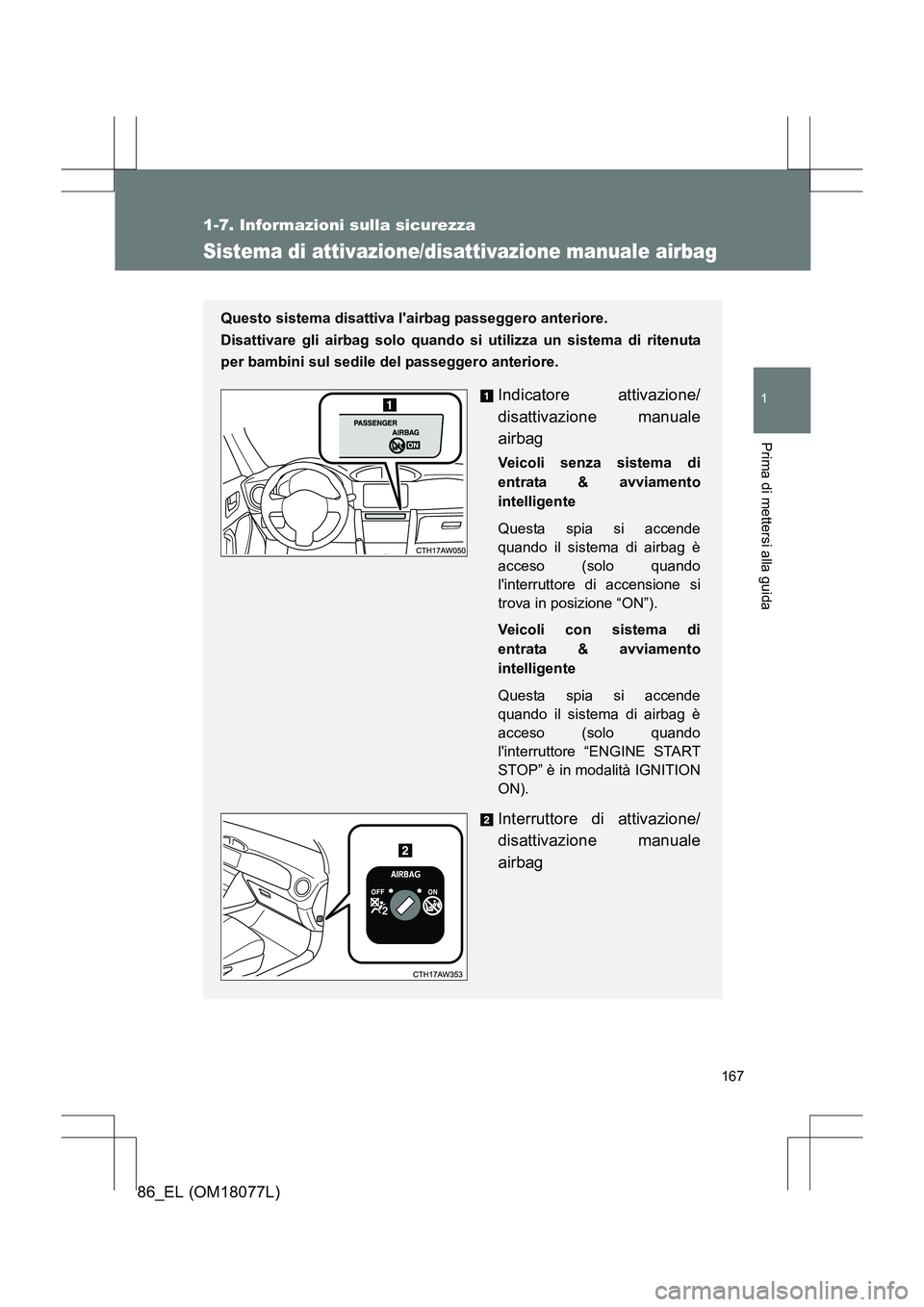

167
1
1-7. Informazioni sulla sicurezza
Prima di mettersi alla guida
86_EL (OM18077L)
Sistema di attivazione/disattivazione manuale airbag
Questo sistema disattiva l'airbag passeggero anteriore.
Disattivare gli airbag solo quando si utilizza un sistema di ritenuta
per bambini sul sedile del passeggero anteriore.
Indicatore attivazione/
disattivazione manuale
airbag
Veicoli senza sistema di
entrata & avviamento
intelligente
Questa spia si accende
quando il sistema di airbag è
acceso (solo quando
l'interruttore di accensione si
trova in posizione “ON”).
Veicoli con sistema di
entrata & avviamento
intelligente
Questa spia si accende
quando il sistema di airbag è
acceso (solo quando
l'interruttore “ENGINE START
STOP” è in modalità IGNITION
ON).
Interruttore di attivazione/
disattivazione manuale
airbag

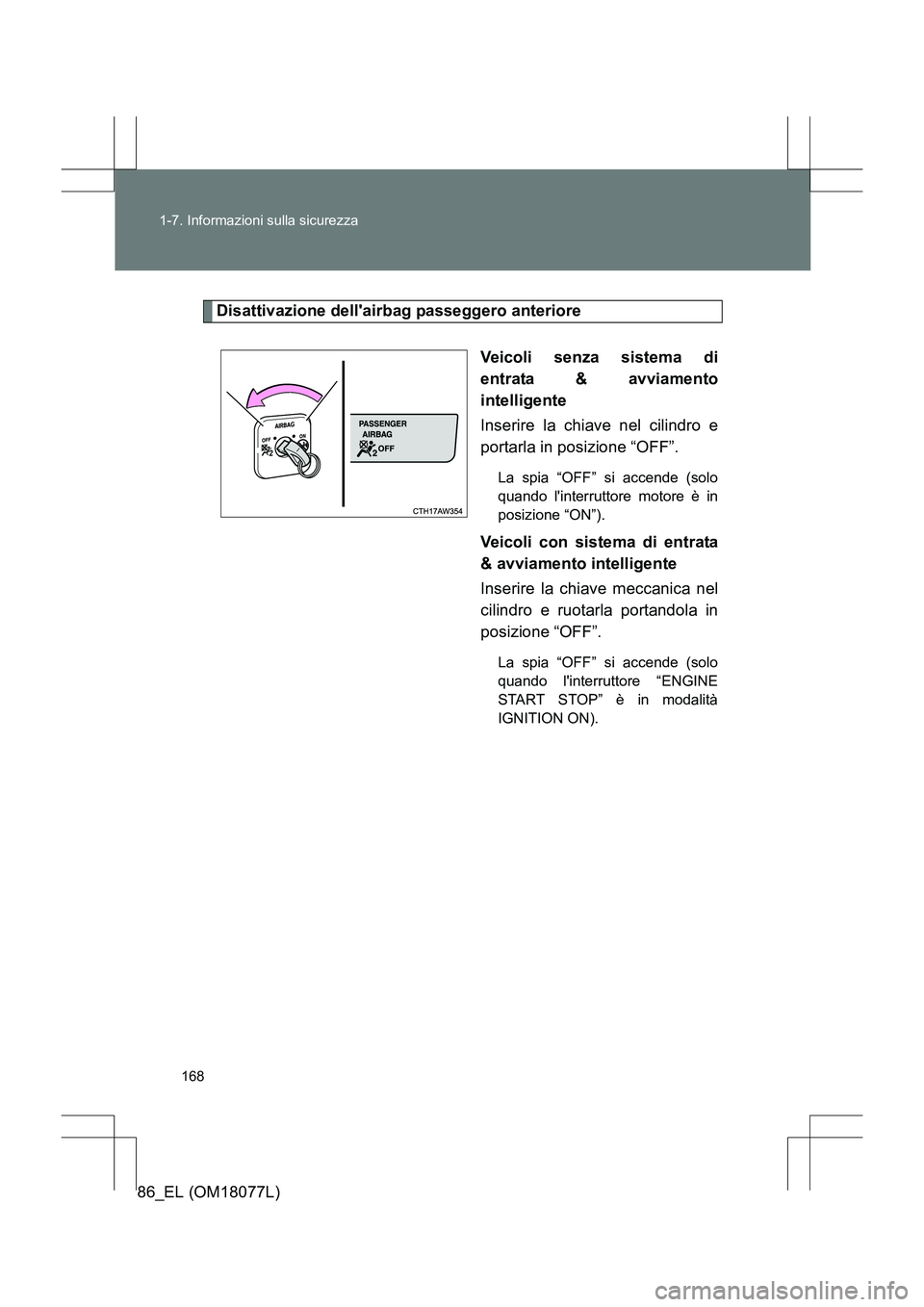

168
1-7. Informazioni sulla sicurezza
86_EL (OM18077L)
Disattivazione dell'airbag passeggero anteriore
Veicoli senza sistema di
entrata & avviamento
intelligente
Inserire la chiave nel cilindro e
portarla in posizione “OFF”.
La spia “OFF” si accende (solo
quando l'interruttore motore è in
posizione “ON”).
Veicoli con sistema di entrata
& avviamento intelligente
Inserire la chiave meccanica nel
cilindro e ruotarla portandola in
posizione “OFF”.
La spia “OFF” si accende (solo
quando l'interruttore “ENGINE
START STOP” è in modalità
IGNITION ON).

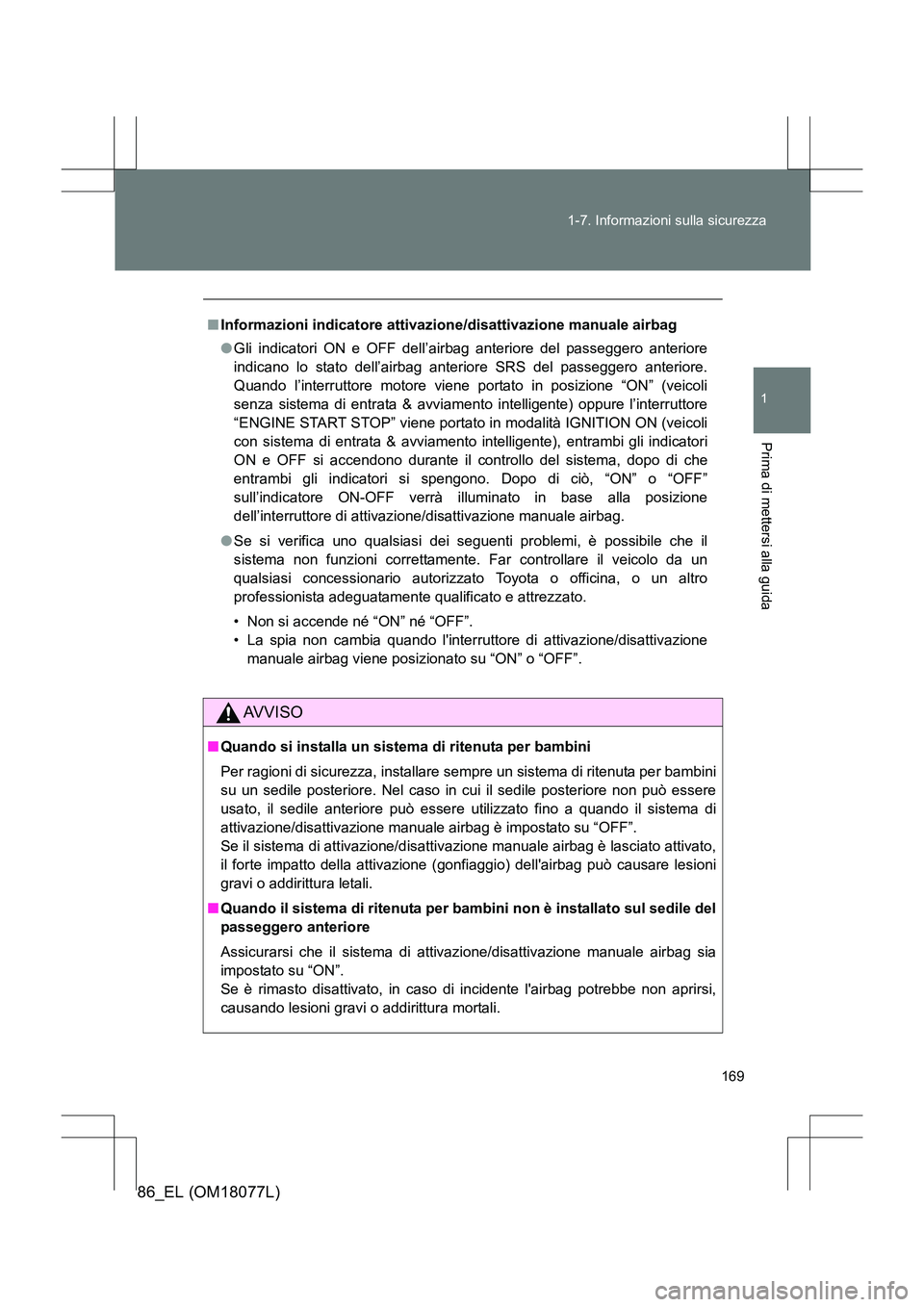

169
1-7. Informazioni sulla sicurezza
1
Prima di mettersi alla guida
86_EL (OM18077L)
■
Informazioni indicatore attivazione/disattivazione manuale airbag
●Gli indicatori ON e OFF dell’airbag anteriore del passeggero anteriore
indicano lo stato dell’airbag anteriore SRS del passeggero anteriore.
Quando l’interruttore motore viene portato in posizione “ON” (veicoli
senza sistema di entrata & avviamento intelligente) oppure l’interruttore
“ENGINE START STOP” viene portato in modalità IGNITION ON (veicoli
con sistema di entrata & avviamento intelligente), entrambi gli indicatori
ON e OFF si accendono durante il controllo del sistema, dopo di che
entrambi gli indicatori si spengono. Dopo di ciò, “ON” o “OFF”
sull’indicatore ON-OFF verrà illuminato in base alla posizione
dell’interruttore di attivazione/disattivazione manuale airbag.
● Se si verifica uno qualsiasi dei seguenti problemi, è possibile che il
sistema non funzioni correttamente. Far controllare il veicolo da un
qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
• Non si accende né “ON” né “OFF”.
• La spia non cambia quando l'interruttore di attivazione/disattivazione
manuale airbag viene posizionato su “ON” o “OFF”.
AVVISO
■Quando si installa un sistema di ritenuta per bambini
Per ragioni di sicurezza, installare sempre un sistema di ritenuta per bambini
su un sedile posteriore. Nel caso in cui il sedile posteriore non può essere
usato, il sedile anteriore può essere utilizzato fino a quando il sistema di
attivazione/disattivazione manuale airbag è impostato su “OFF”.
Se il sistema di attivazione/disattiv azione manuale airbag è lasciato attivato,
il forte impatto della attivazione (gonfiaggio) dell'airbag può causare lesioni
gravi o addirittura letali.
■ Quando il sistema di ritenuta per bambini non è installato sul sedile del
passeggero anteriore
Assicurarsi che il sistema di attivazione/disattivazione manuale airbag sia
impostato su “ON”.
Se è rimasto disattivato, in caso di incidente l'airbag potrebbe non aprirsi,
causando lesioni gravi o addirittura mortali.
