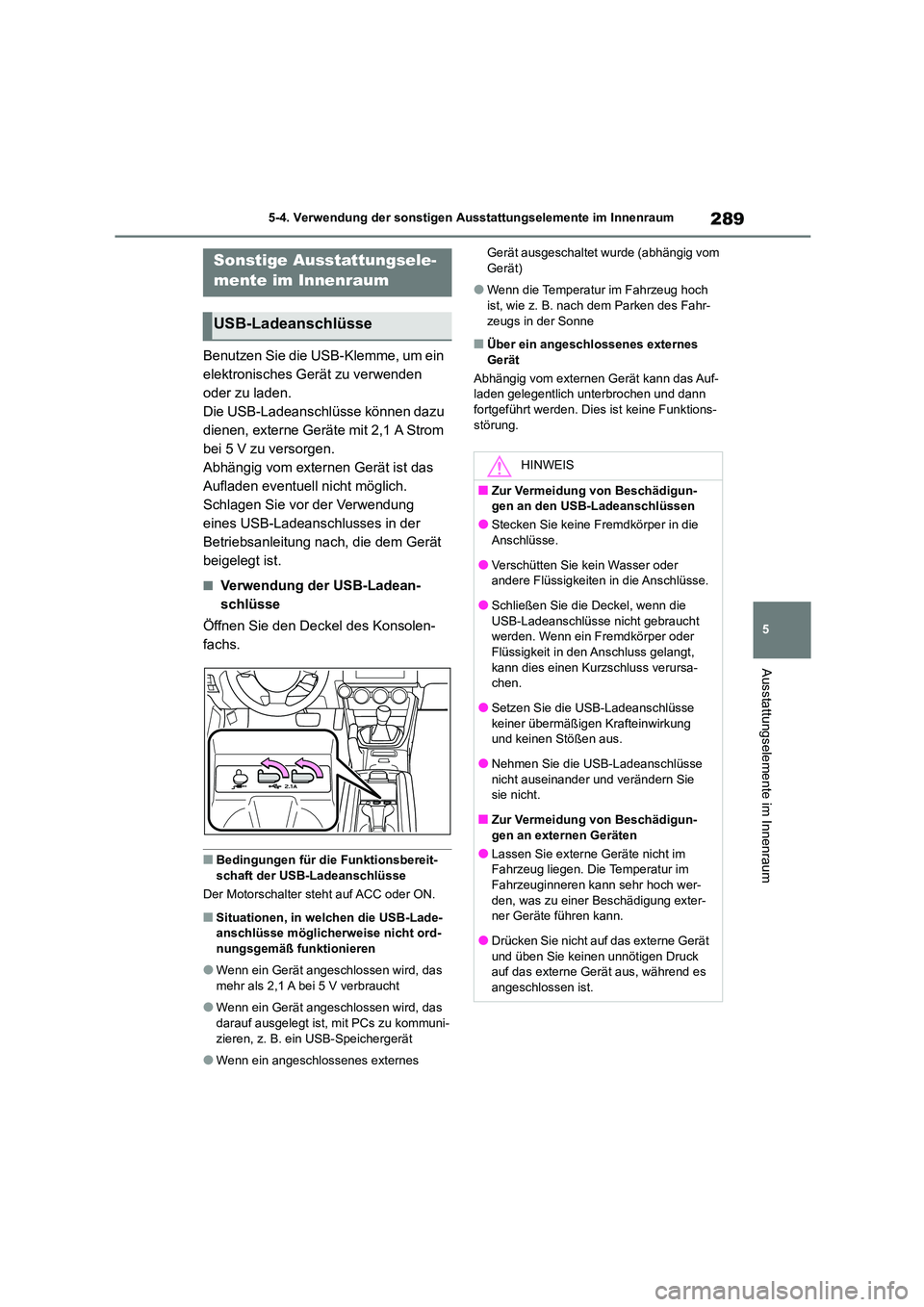

289
5
5-4. Verwendung der sonstigen Ausstattungselemente im Innenraum
Ausstattungselemente im Innenraum
5-4.Verwendung der sonstigen Ausstattungselemente im Innenraum
Benutzen Sie die USB-Klemme, um ein
elektronisches Gerät zu verwenden
oder zu laden.
Die USB-Ladeanschlüsse können dazu
dienen, externe Geräte mit 2,1 A Strom
bei 5 V zu versorgen.
Abhängig vom externen Gerät ist das
Aufladen eventuell nicht möglich.
Schlagen Sie vor der Verwendung
eines USB-Ladeanschlusses in der
Betriebsanleitung nach, die dem Gerät
beigelegt ist.
■Verwendung der USB-Ladean-
schlüsse
Öffnen Sie den Deckel des Konsolen-
fachs.
■Bedingungen für die Funktionsbereit-
schaft der USB-Ladeanschlüsse
Der Motorschalter steht auf ACC oder ON.
■Situationen, in welchen die USB-Lade-
anschlüsse möglicherweise nicht ord- nungsgemäß funktionieren
●Wenn ein Gerät angeschlossen wird, das mehr als 2,1 A bei 5 V verbraucht
●Wenn ein Gerät angeschlossen wird, das darauf ausgelegt ist, mit PCs zu kommuni-
zieren, z. B. ein USB-Speichergerät
●Wenn ein angeschlossenes externes
Gerät ausgeschaltet wurde (abhängig vom Gerät)
●Wenn die Temperatur im Fahrzeug hoch ist, wie z. B. nach dem Parken des Fahr-
zeugs in der Sonne
■Über ein angeschlossenes externes
Gerät
Abhängig vom externen Gerät kann das Auf- laden gelegentlich unterbrochen und dann
fortgeführt werden. Dies ist keine Funktions-
störung.
Sonstige Ausstattungsele-
mente im Innenraum
USB-Ladeanschlüsse
HINWEIS
■Zur Vermeidung von Beschädigun- gen an den USB-Ladeanschlüssen
●Stecken Sie keine Fremdkörper in die
Anschlüsse.
●Verschütten Sie kein Wasser oder andere Flüssigkeiten in die Anschlüsse.
●Schließen Sie die Deckel, wenn die
USB-Ladeanschlüsse nicht gebraucht werden. Wenn ein Fremdkörper oder
Flüssigkeit in den Anschluss gelangt,
kann dies einen Kurzschluss verursa- chen.
●Setzen Sie die USB-Ladeanschlüsse
keiner übermäßigen Krafteinwirkung
und keinen Stößen aus.
●Nehmen Sie die USB-Ladeanschlüsse
nicht auseinander und verändern Sie
sie nicht.
■Zur Vermeidung von Beschädigun-
gen an externen Geräten
●Lassen Sie externe Geräte nicht im
Fahrzeug liegen. Die Temperatur im Fahrzeuginneren kann sehr hoch wer-
den, was zu einer Beschädigung exter-
ner Geräte führen kann.
●Drücken Sie nicht auf das externe Gerät
und üben Sie keinen unnötigen Druck
auf das externe Gerät aus, während es angeschlossen ist.

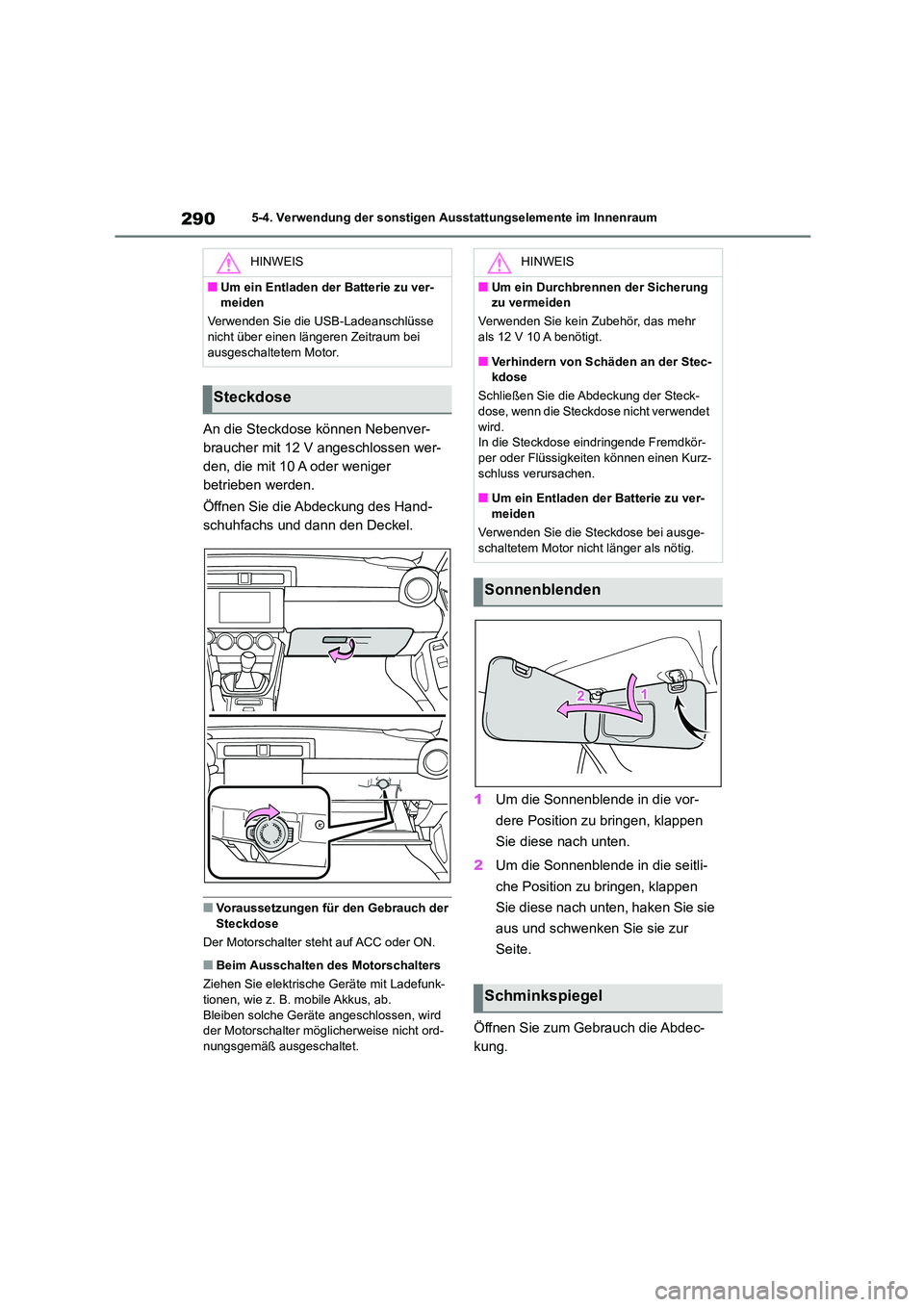

2905-4. Verwendung der sonstigen Ausstattungselemente im Innenraum
An die Steckdose können Nebenver-
braucher mit 12 V angeschlossen wer-
den, die mit 10 A oder weniger
betrieben werden.
Öffnen Sie die Abdeckung des Hand-
schuhfachs und dann den Deckel.
■Voraussetzungen für den Gebrauch der
Steckdose
Der Motorschalter steht auf ACC oder ON.
■Beim Ausschalten des Motorschalters
Ziehen Sie elektrische Geräte mit Ladefunk-
tionen, wie z. B. mobile Akkus, ab. Bleiben solche Geräte angeschlossen, wird
der Motorschalter möglicherweise nicht ord-
nungsgemäß ausgeschaltet.
1 Um die Sonnenblende in die vor-
dere Position zu bringen, klappen
Sie diese nach unten.
2 Um die Sonnenblende in die seitli-
che Position zu bringen, klappen
Sie diese nach unten, haken Sie sie
aus und schwenken Sie sie zur
Seite.
Öffnen Sie zum Gebrauch die Abdec-
kung.
HINWEIS
■Um ein Entladen der Batterie zu ver-
meiden
Verwenden Sie die USB-Ladeanschlüsse
nicht über einen längeren Zeitraum bei ausgeschaltetem Motor.
Steckdose
HINWEIS
■Um ein Durchbrennen der Sicherung
zu vermeiden
Verwenden Sie kein Zubehör, das mehr
als 12 V 10 A benötigt.
■Verhindern von Schäden an der Stec-
kdose
Schließen Sie die Abdeckung der Steck-
dose, wenn die Steckdose nicht verwendet wird.
In die Steckdose eindringende Fremdkör-
per oder Flüssigkeiten können einen Kurz- schluss verursachen.
■Um ein Entladen der Batterie zu ver-
meiden
Verwenden Sie die Steckdose bei ausge- schaltetem Motor nicht länger als nötig.
Sonnenblenden
Schminkspiegel

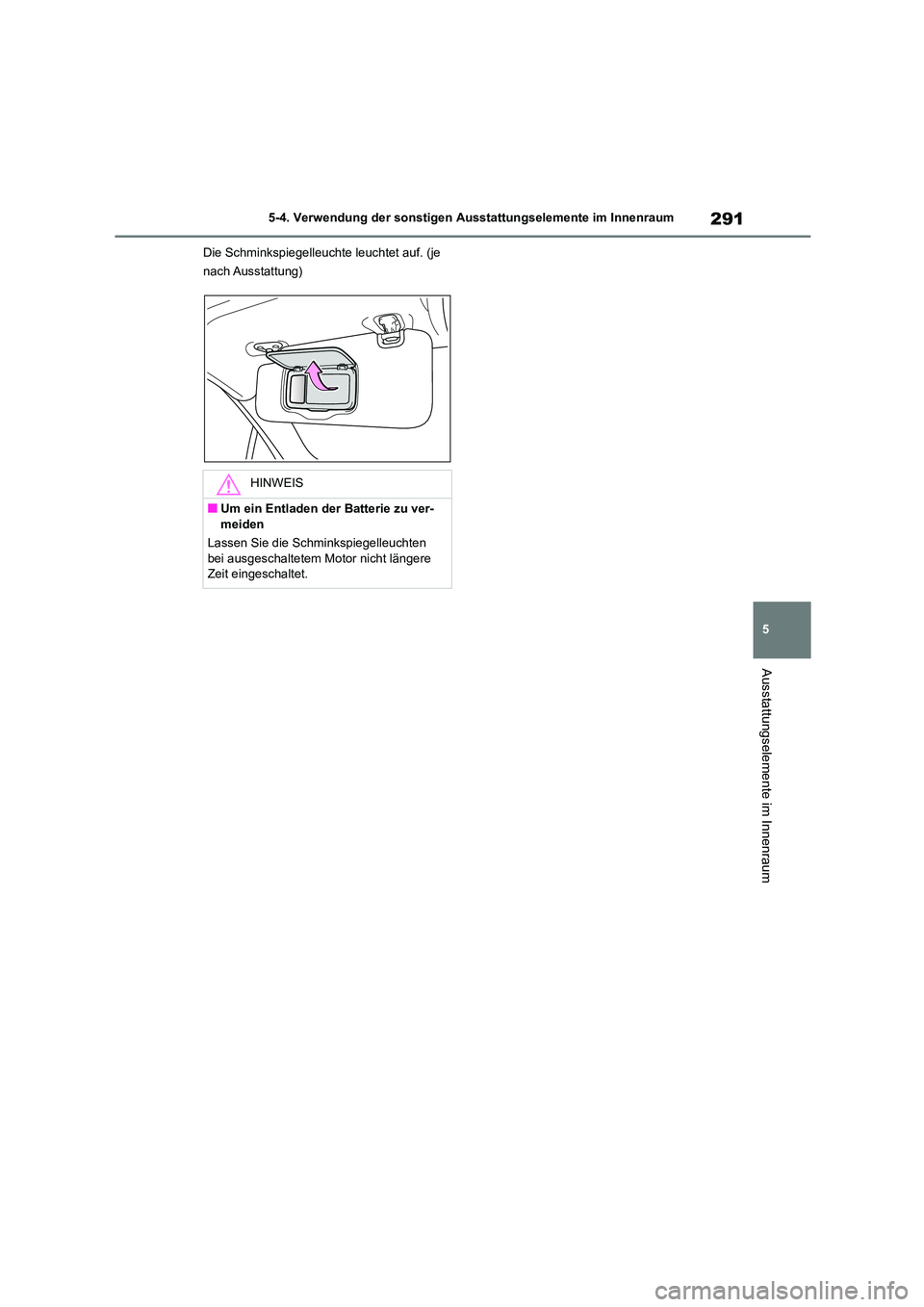

291
5
5-4. Verwendung der sonstigen Ausstattungselemente im Innenraum
Ausstattungselemente im Innenraum
Die Schminkspiegelleucht e leuchtet auf. (je
nach Ausstattung)
HINWEIS
■Um ein Entladen der Batterie zu ver-
meiden
Lassen Sie die Schminkspiegelleuchten bei ausgeschaltetem Motor nicht längere
Zeit eingeschaltet.

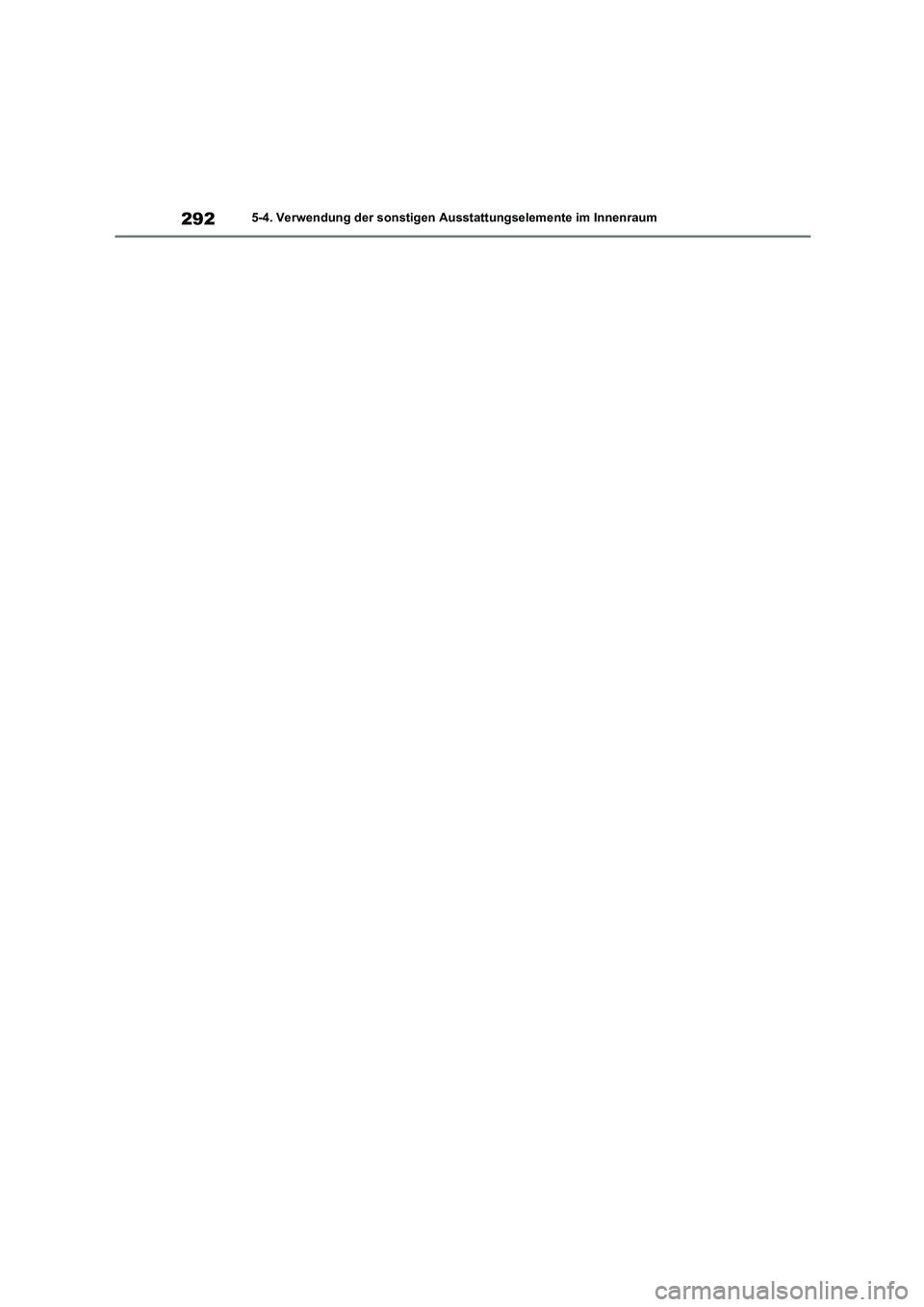

2925-4. Verwendung der sonstigen Ausstattungselemente im Innenraum

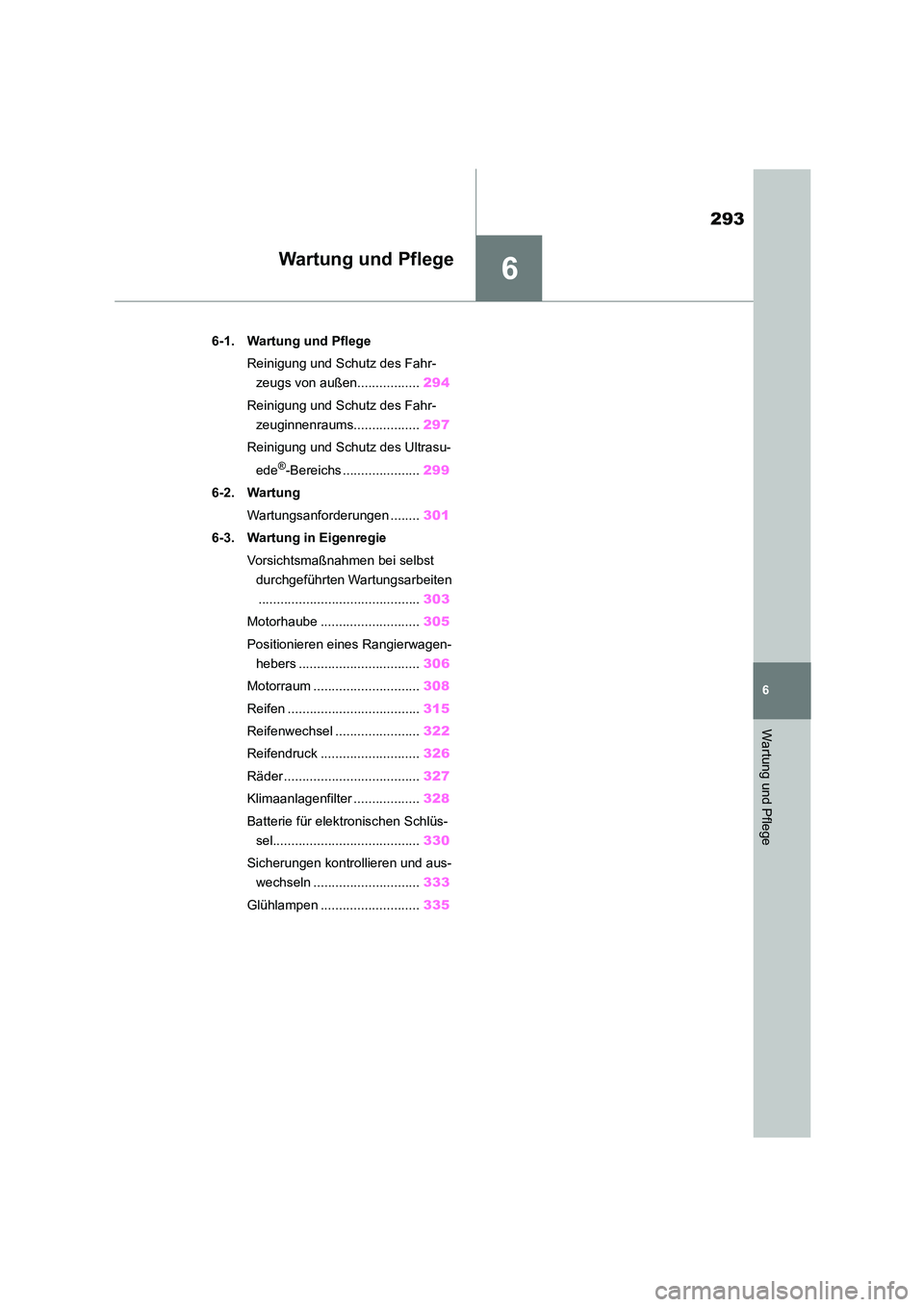

6
293
6
Wartung und Pflege
Wartung und Pflege
.6-1. Wartung und Pflege
Reinigung und Schutz des Fahr-
zeugs von außen................. 294
Reinigung und Schutz des Fahr-
zeuginnenraums.................. 297
Reinigung und Schutz des Ultrasu-
ede®-Bereichs ..................... 299
6-2. Wartung
Wartungsanforderungen ........ 301
6-3. Wartung in Eigenregie
Vorsichtsmaßnahmen bei selbst
durchgeführten Wartungsarbeiten
............................................ 303
Motorhaube ........................... 305
Positionieren eines Rangierwagen-
hebers ................................. 306
Motorraum ............................. 308
Reifen .................................... 315
Reifenwechsel ....................... 322
Reifendruck ........................... 326
Räder ..................................... 327
Klimaanlagenfilter .................. 328
Batterie für elektronischen Schlüs-
sel........................................ 330
Sicherungen kontrollieren und aus-
wechseln ............................. 333
Glühlampen ........................... 335

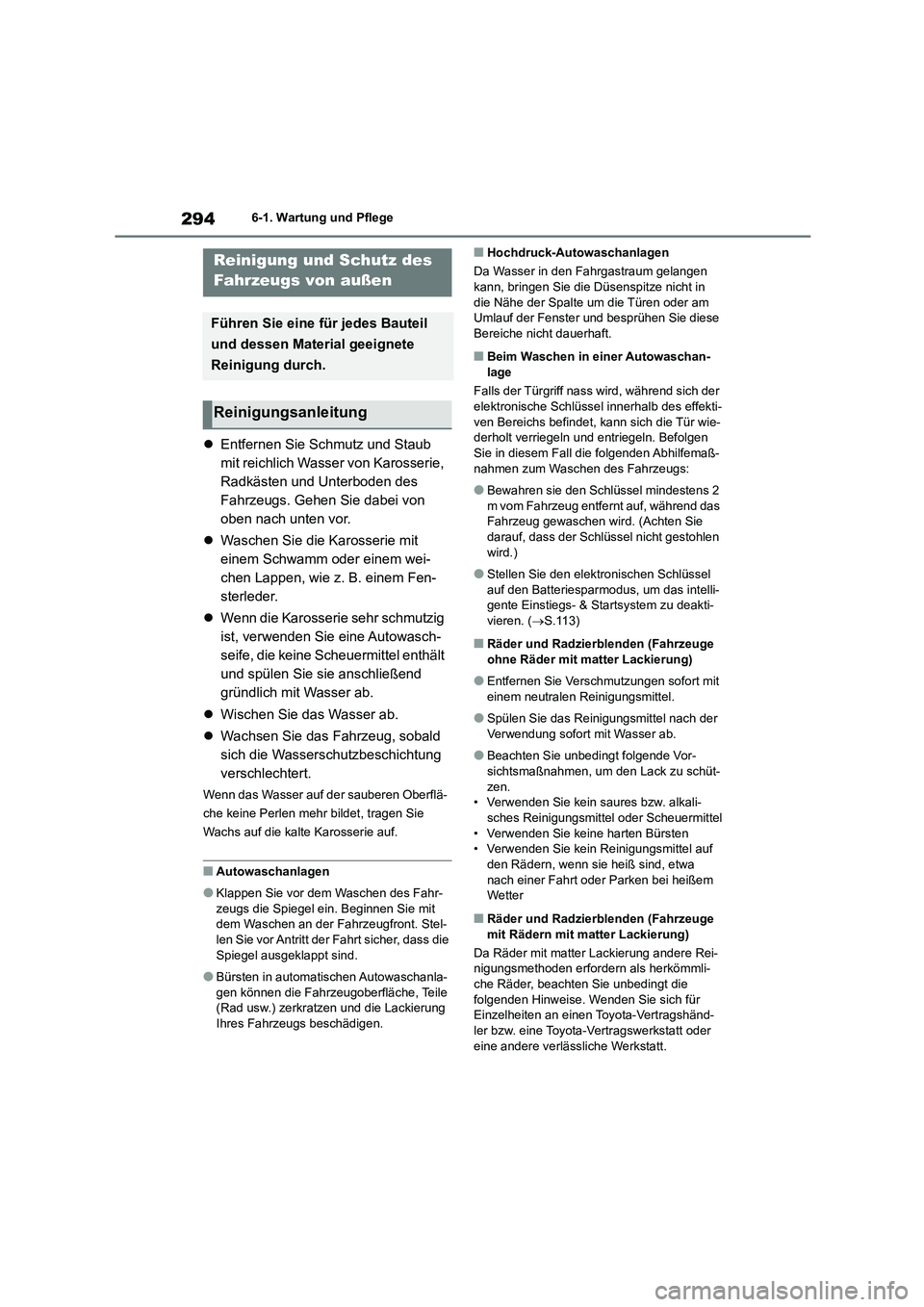

2946-1. Wartung und Pflege
6-1.Wartung und Pflege
Entfernen Sie Schmutz und Staub
mit reichlich Wasser von Karosserie,
Radkästen und Unterboden des
Fahrzeugs. Gehen Sie dabei von
oben nach unten vor.
 Waschen Sie die Karosserie mit
einem Schwamm oder einem wei-
chen Lappen, wie z. B. einem Fen-
sterleder.
 Wenn die Karosserie sehr schmutzig
ist, verwenden Sie eine Autowasch-
seife, die keine Scheuermittel enthält
und spülen Sie sie anschließend
gründlich mit Wasser ab.
 Wischen Sie das Wasser ab.
 Wachsen Sie das Fahrzeug, sobald
sich die Wasserschutzbeschichtung
verschlechtert.
Wenn das Wasser auf der sauberen Oberflä-
che keine Perlen mehr bildet, tragen Sie
Wachs auf die kalte Karosserie auf.
■Autowaschanlagen
●Klappen Sie vor dem Waschen des Fahr-
zeugs die Spiegel ein. Beginnen Sie mit dem Waschen an der Fahrzeugfront. Stel-
len Sie vor Antritt der Fahrt sicher, dass die
Spiegel ausgeklappt sind.
●Bürsten in automatischen Autowaschanla-
gen können die Fahrzeugoberfläche, Teile (Rad usw.) zerkratzen und die Lackierung
Ihres Fahrzeugs beschädigen.
■Hochdruck-Autowaschanlagen
Da Wasser in den Fahrgastraum gelangen kann, bringen Sie die Düsenspitze nicht in
die Nähe der Spalte um die Türen oder am
Umlauf der Fenster und besprühen Sie diese Bereiche nicht dauerhaft.
■Beim Waschen in einer Autowaschan-
lage
Falls der Türgriff nass wird, während sich der
elektronische Schlüssel innerhalb des effekti-
ven Bereichs befindet, kann sich die Tür wie- derholt verriegeln und entriegeln. Befolgen
Sie in diesem Fall die folgenden Abhilfemaß-
nahmen zum Waschen des Fahrzeugs:
●Bewahren sie den Schlüssel mindestens 2
m vom Fahrzeug entfernt auf, während das Fahrzeug gewaschen wird. (Achten Sie
darauf, dass der Schlüssel nicht gestohlen
wird.)
●Stellen Sie den elek tronischen Schlüssel
auf den Batteriesparmodus, um das intelli- gente Einstiegs- & Startsystem zu deakti-
vieren. ( S.113)
■Räder und Radzierblenden (Fahrzeuge
ohne Räder mit matter Lackierung)
●Entfernen Sie Verschmutzungen sofort mit
einem neutralen Reinigungsmittel.
●Spülen Sie das Reinigungsmittel nach der
Verwendung sofort mit Wasser ab.
●Beachten Sie unbedingt folgende Vor-
sichtsmaßnahmen, um den Lack zu schüt- zen.
• Verwenden Sie kein saures bzw. alkali-
sches Reinigungsmittel oder Scheuermittel • Verwenden Sie keine harten Bürsten
• Verwenden Sie kein Reinigungsmittel auf
den Rädern, wenn sie heiß sind, etwa nach einer Fahrt oder Parken bei heißem
Wetter
■Räder und Radzierblenden (Fahrzeuge
mit Rädern mit matter Lackierung)
Da Räder mit matter Lackierung andere Rei- nigungsmethoden erfordern als herkömmli-
che Räder, beachten Sie unbedingt die
folgenden Hinweise. Wenden Sie sich für Einzelheiten an einen Toyota-Vertragshänd-
ler bzw. eine Toyota-Vertragswerkstatt oder
eine andere verlässliche Werkstatt.
Reinigung und Schutz des
Fahrzeugs von außen
Führen Sie eine für jedes Bauteil
und dessen Material geeignete
Reinigung durch.
Reinigungsanleitung

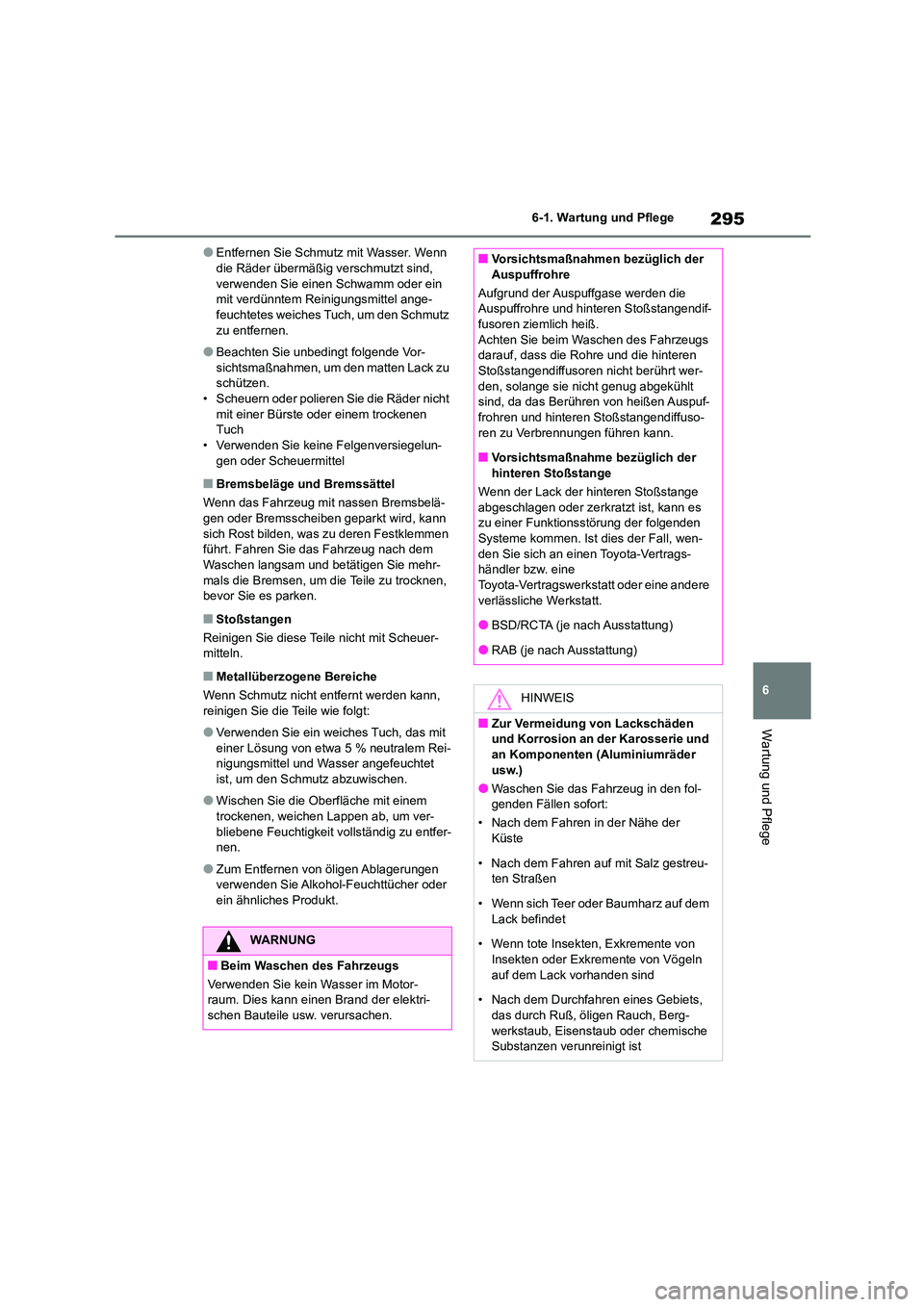

295
6
6-1. Wartung und Pflege
Wartung und Pflege
●Entfernen Sie Schmutz mit Wasser. Wenn die Räder übermäßig verschmutzt sind,
verwenden Sie einen Schwamm oder ein
mit verdünntem Reinigungsmittel ange- feuchtetes weiches Tuch, um den Schmutz
zu entfernen.
●Beachten Sie unbedingt folgende Vor-
sichtsmaßnahmen, um den matten Lack zu
schützen. • Scheuern oder polieren Sie die Räder nicht
mit einer Bürste oder einem trockenen
Tuch
• Verwenden Sie keine Felgenversiegelun- gen oder Scheuermittel
■Bremsbeläge und Bremssättel
Wenn das Fahrzeug mit nassen Bremsbelä-
gen oder Bremsscheiben geparkt wird, kann
sich Rost bilden, was zu deren Festklemmen führt. Fahren Sie das Fahrzeug nach dem
Waschen langsam und betätigen Sie mehr-
mals die Bremsen, um die Teile zu trocknen, bevor Sie es parken.
■Stoßstangen
Reinigen Sie diese Te ile nicht mit Scheuer-
mitteln.
■Metallüberzogene Bereiche
Wenn Schmutz nicht entfernt werden kann,
reinigen Sie die Teile wie folgt:
●Verwenden Sie ein weiches Tuch, das mit
einer Lösung von etwa 5 % neutralem Rei- nigungsmittel und Wasser angefeuchtet
ist, um den Schmutz abzuwischen.
●Wischen Sie die Oberfläche mit einem
trockenen, weichen Lappen ab, um ver-
bliebene Feuchtigkeit vollständig zu entfer- nen.
●Zum Entfernen von öligen Ablagerungen verwenden Sie Alkohol-Feuchttücher oder
ein ähnliches Produkt.
WARNUNG
■Beim Waschen des Fahrzeugs
Verwenden Sie kein Wasser im Motor-
raum. Dies kann einen Brand der elektri- schen Bauteile usw. verursachen.
■Vorsichtsmaßnahmen bezüglich der
Auspuffrohre
Aufgrund der Auspuffgase werden die
Auspuffrohre und hinteren Stoßstangendif- fusoren ziemlich heiß.
Achten Sie beim Waschen des Fahrzeugs
darauf, dass die Rohre und die hinteren Stoßstangendiffusoren nicht berührt wer-
den, solange sie nicht genug abgekühlt
sind, da das Berühren von heißen Auspuf- frohren und hinteren Stoßstangendiffuso-
ren zu Verbrennungen führen kann.
■Vorsichtsmaßnahme bezüglich der
hinteren Stoßstange
Wenn der Lack der hinteren Stoßstange abgeschlagen oder zerk ratzt ist, kann es
zu einer Funktionsstörung der folgenden
Systeme kommen. Ist dies der Fall, wen- den Sie sich an einen Toyota-Vertrags-
händler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
●BSD/RCTA (je nach Ausstattung)
●RAB (je nach Ausstattung)
HINWEIS
■Zur Vermeidung von Lackschäden
und Korrosion an der Karosserie und an Komponenten (Aluminiumräder
usw.)
●Waschen Sie das Fahrzeug in den fol-
genden Fällen sofort:
• Nach dem Fahren in der Nähe der Küste
• Nach dem Fahren auf mit Salz gestreu-
ten Straßen
• Wenn sich Teer oder Baumharz auf dem
Lack befindet
• Wenn tote Insekten, Exkremente von Insekten oder Exkremente von Vögeln
auf dem Lack vorhanden sind
• Nach dem Durchfahren eines Gebiets, das durch Ruß, öligen Rauch, Berg-
werkstaub, Eisenstaub oder chemische
Substanzen verunreinigt ist

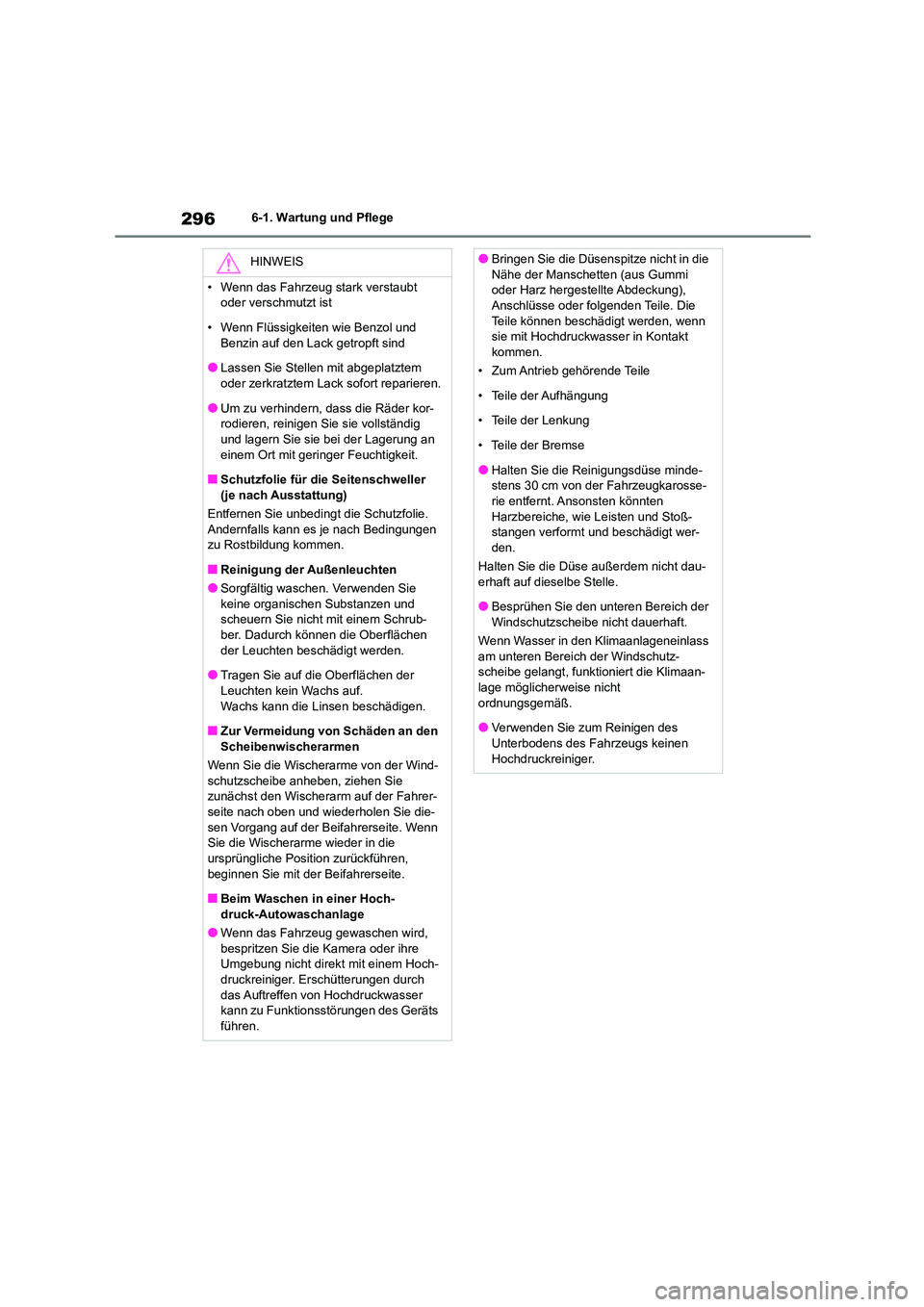

2966-1. Wartung und Pflege
HINWEIS
• Wenn das Fahrzeug stark verstaubt
oder verschmutzt ist
• Wenn Flüssigkeiten wie Benzol und Benzin auf den Lack getropft sind
●Lassen Sie Stellen mit abgeplatztem
oder zerkratztem Lack sofort reparieren.
●Um zu verhindern, dass die Räder kor-
rodieren, reinigen Sie sie vollständig
und lagern Sie sie bei der Lagerung an einem Ort mit geringer Feuchtigkeit.
■Schutzfolie für di e Seitenschweller
(je nach Ausstattung)
Entfernen Sie unbedingt die Schutzfolie. Andernfalls kann es je nach Bedingungen
zu Rostbildung kommen.
■Reinigung der Außenleuchten
●Sorgfältig waschen. Verwenden Sie keine organischen Substanzen und
scheuern Sie nicht mit einem Schrub-
ber. Dadurch können die Oberflächen der Leuchten beschädigt werden.
●Tragen Sie auf die Oberflächen der
Leuchten kein Wachs auf.
Wachs kann die Linsen beschädigen.
■Zur Vermeidung von Schäden an den
Scheibenwischerarmen
Wenn Sie die Wischerarme von der Wind-
schutzscheibe anheben, ziehen Sie zunächst den Wischerarm auf der Fahrer-
seite nach oben und wiederholen Sie die-
sen Vorgang auf der Beifahrerseite. Wenn Sie die Wischerarme wieder in die
ursprüngliche Position zurückführen,
beginnen Sie mit der Beifahrerseite.
■Beim Waschen in einer Hoch-
druck-Autowaschanlage
●Wenn das Fahrzeug gewaschen wird,
bespritzen Sie die Kamera oder ihre Umgebung nicht direkt mit einem Hoch-
druckreiniger. Erschütterungen durch
das Auftreffen von Hochdruckwasser kann zu Funktionsstörungen des Geräts
führen.
●Bringen Sie die Düsenspitze nicht in die
Nähe der Manschetten (aus Gummi
oder Harz hergestellte Abdeckung), Anschlüsse oder folgenden Teile. Die
Teile können beschädigt werden, wenn
sie mit Hochdruckwasser in Kontakt kommen.
• Zum Antrieb gehörende Teile
• Teile der Aufhängung
• Teile der Lenkung
• Teile der Bremse
●Halten Sie die Reinigungsdüse minde-
stens 30 cm von der Fahrzeugkarosse-
rie entfernt. Ansonsten könnten Harzbereiche, wie Leisten und Stoß-
stangen verformt und beschädigt wer-
den.
Halten Sie die Düse außerdem nicht dau- erhaft auf dieselbe Stelle.
●Besprühen Sie den unteren Bereich der
Windschutzscheibe nicht dauerhaft.
Wenn Wasser in den Klimaanlageneinlass am unteren Bereich der Windschutz-
scheibe gelangt, funktioniert die Klimaan-
lage möglicherweise nicht ordnungsgemäß.
●Verwenden Sie zum Reinigen des
Unterbodens des Fahrzeugs keinen Hochdruckreiniger.

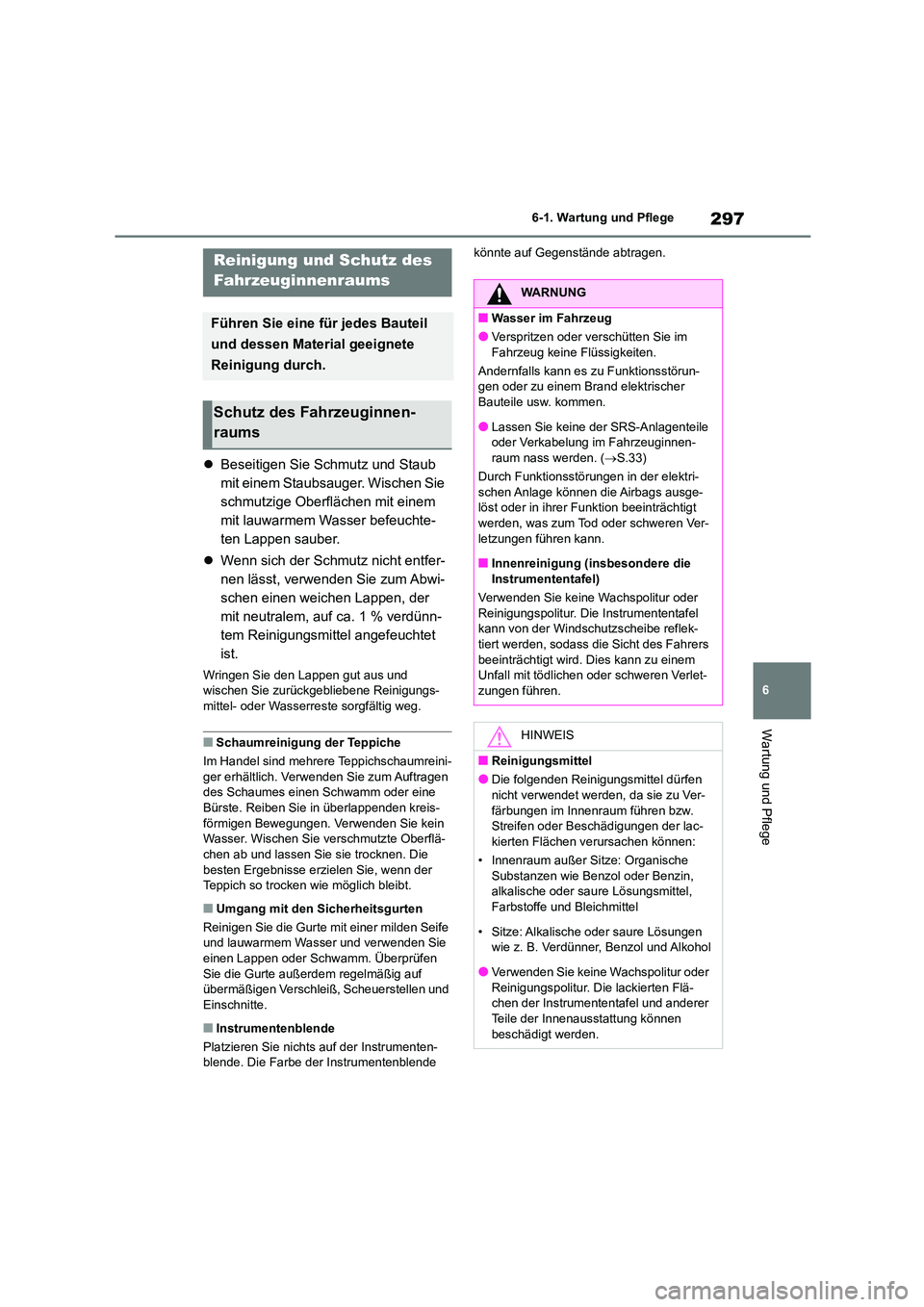

297
6
6-1. Wartung und Pflege
Wartung und Pflege
 Beseitigen Sie Schmutz und Staub
mit einem Staubsauger. Wischen Sie
schmutzige Oberflächen mit einem
mit lauwarmem Wasser befeuchte-
ten Lappen sauber.
 Wenn sich der Schmutz nicht entfer-
nen lässt, verwenden Sie zum Abwi-
schen einen weichen Lappen, der
mit neutralem, auf ca. 1 % verdünn-
tem Reinigungsmittel angefeuchtet
ist.
Wringen Sie den Lappen gut aus und
wischen Sie zurückgebliebene Reinigungs-
mittel- oder Wasserreste sorgfältig weg.
■Schaumreinigung der Teppiche
Im Handel sind mehrere Teppichschaumreini-
ger erhältlich. Verwenden Sie zum Auftragen
des Schaumes einen Schwamm oder eine Bürste. Reiben Sie in überlappenden kreis-
förmigen Bewegungen. Verwenden Sie kein
Wasser. Wischen Sie verschmutzte Oberflä- chen ab und lassen Sie sie trocknen. Die
besten Ergebnisse erzielen Sie, wenn der
Teppich so trocken wie möglich bleibt.
■Umgang mit den Sicherheitsgurten
Reinigen Sie die Gurte mit einer milden Seife und lauwarmem Wasser und verwenden Sie
einen Lappen oder Schwamm. Überprüfen
Sie die Gurte außerdem regelmäßig auf übermäßigen Verschleiß, Scheuerstellen und
Einschnitte.
■Instrumentenblende
Platzieren Sie nichts auf der Instrumenten-
blende. Die Farbe der Instrumentenblende
könnte auf Gegenstände abtragen.Reinigung und Schutz des
Fahrzeuginnenraums
Führen Sie eine für jedes Bauteil
und dessen Material geeignete
Reinigung durch.
Schutz des Fahrzeuginnen-
raums
WARNUNG
■Wasser im Fahrzeug
●Verspritzen oder verschütten Sie im Fahrzeug keine Flüssigkeiten.
Andernfalls kann es zu Funktionsstörun-
gen oder zu einem Brand elektrischer
Bauteile usw. kommen.
●Lassen Sie keine der SRS-Anlagenteile
oder Verkabelung im Fahrzeuginnen-
raum nass werden. ( S.33)
Durch Funktionsstörungen in der elektri- schen Anlage können die Airbags ausge-
löst oder in ihrer Funktion beeinträchtigt
werden, was zum Tod oder schweren Ver- letzungen führen kann.
■Innenreinigung (insbesondere die
Instrumententafel)
Verwenden Sie keine Wachspolitur oder Reinigungspolitur. Die Instrumententafel
kann von der Windschutzscheibe reflek-
tiert werden, sodass die Sicht des Fahrers beeinträchtigt wird. Dies kann zu einem
Unfall mit tödlichen oder schweren Verlet-
zungen führen.
HINWEIS
■Reinigungsmittel
●Die folgenden Reinigungsmittel dürfen nicht verwendet werden, da sie zu Ver-
färbungen im Innenraum führen bzw.
Streifen oder Beschädigungen der lac- kierten Flächen verursachen können:
• Innenraum außer Sitze: Organische
Substanzen wie Benz ol oder Benzin,
alkalische oder saure Lösungsmittel, Farbstoffe und Bleichmittel
• Sitze: Alkalische oder saure Lösungen
wie z. B. Verdünner, Benzol und Alkohol
●Verwenden Sie keine Wachspolitur oder
Reinigungspolitur. Die lackierten Flä-
chen der Instrumententafel und anderer
Teile der Innenausstattung können beschädigt werden.

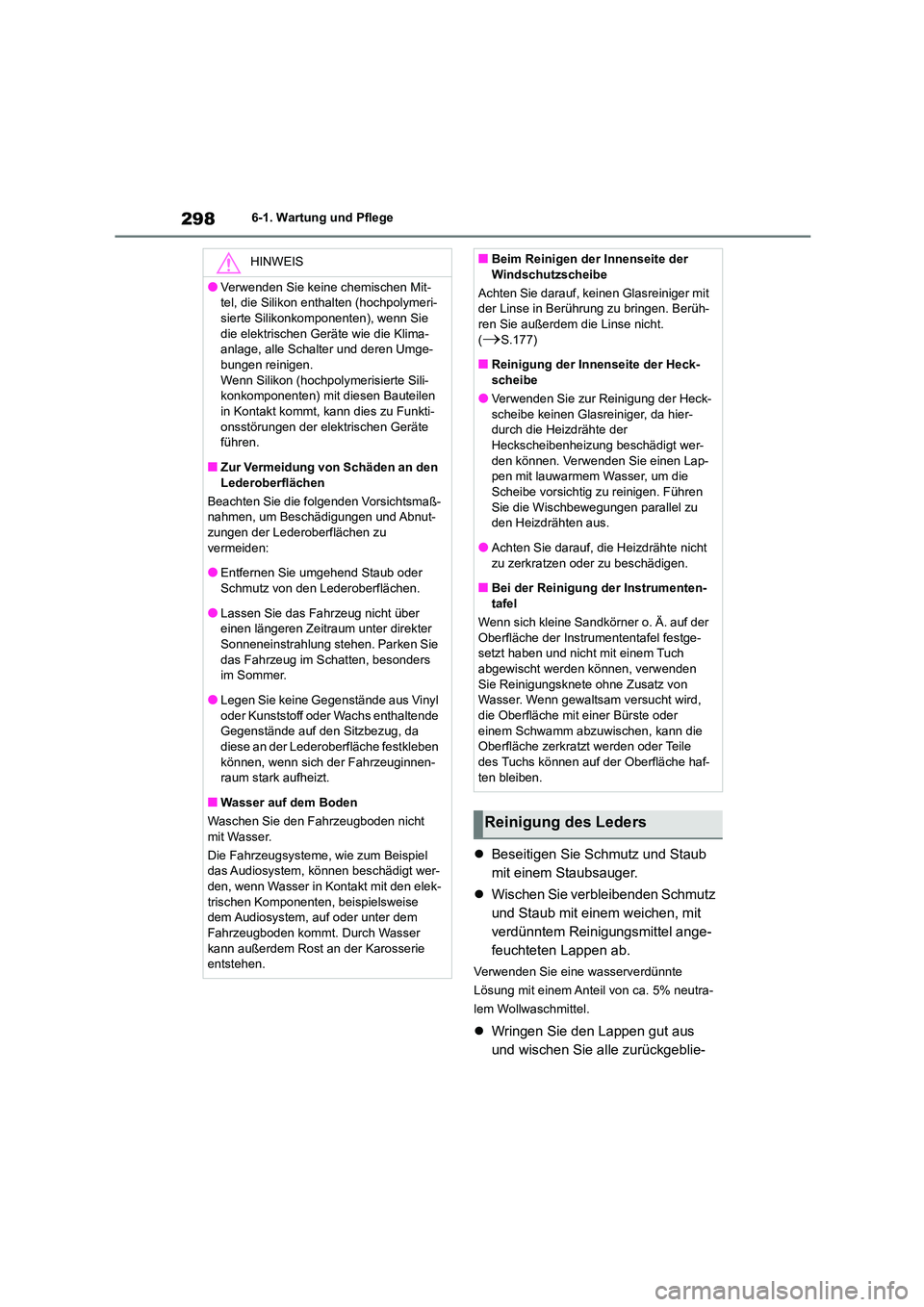

2986-1. Wartung und Pflege
Beseitigen Sie Schmutz und Staub
mit einem Staubsauger.
 Wischen Sie verbleibenden Schmutz
und Staub mit einem weichen, mit
verdünntem Reinigungsmittel ange-
feuchteten Lappen ab.
Verwenden Sie eine wasserverdünnte
Lösung mit einem Anteil von ca. 5% neutra-
lem Wollwaschmittel.
 Wringen Sie den Lappen gut aus
und wischen Sie alle zurückgeblie-
HINWEIS
●Verwenden Sie keine chemischen Mit-
tel, die Silikon ent halten (hochpolymeri-
sierte Silikonkomponenten), wenn Sie die elektrischen Geräte wie die Klima-
anlage, alle Schalter und deren Umge-
bungen reinigen. Wenn Silikon (hochpol ymerisierte Sili-
konkomponenten) mit diesen Bauteilen
in Kontakt kommt, kann dies zu Funkti- onsstörungen der elektrischen Geräte
führen.
■Zur Vermeidung von Schäden an den Lederoberflächen
Beachten Sie die folgenden Vorsichtsmaß-
nahmen, um Beschädigungen und Abnut-
zungen der Lederoberflächen zu vermeiden:
●Entfernen Sie umgehend Staub oder
Schmutz von den Lederoberflächen.
●Lassen Sie das Fahrzeug nicht über
einen längeren Zeitraum unter direkter
Sonneneinstrahlung stehen. Parken Sie das Fahrzeug im Schatten, besonders
im Sommer.
●Legen Sie keine Gegenstände aus Vinyl
oder Kunststoff oder Wachs enthaltende Gegenstände auf den Sitzbezug, da
diese an der Lederoberfläche festkleben
können, wenn sich der Fahrzeuginnen- raum stark aufheizt.
■Wasser auf dem Boden
Waschen Sie den Fahrzeugboden nicht
mit Wasser.
Die Fahrzeugsysteme, wie zum Beispiel das Audiosystem, können beschädigt wer-
den, wenn Wasser in Kontakt mit den elek-
trischen Komponenten, beispielsweise dem Audiosystem, auf oder unter dem
Fahrzeugboden kommt. Durch Wasser
kann außerdem Rost an der Karosserie entstehen.
■Beim Reinigen de r Innenseite der
Windschutzscheibe
Achten Sie darauf, keinen Glasreiniger mit
der Linse in Berührung zu bringen. Berüh- ren Sie außerdem die Linse nicht.
(S.177)
■Reinigung der Innenseite der Heck- scheibe
●Verwenden Sie zur Reinigung der Heck-
scheibe keinen Glasreiniger, da hier-
durch die Heizdrähte der
Heckscheibenheizung beschädigt wer- den können. Verwenden Sie einen Lap-
pen mit lauwarmem Wasser, um die
Scheibe vorsichtig zu reinigen. Führen Sie die Wischbewegungen parallel zu
den Heizdrähten aus.
●Achten Sie darauf, die Heizdrähte nicht zu zerkratzen oder zu beschädigen.
■Bei der Reinigung der Instrumenten-
tafel
Wenn sich kleine Sandkörner o. Ä. auf der Oberfläche der Instrumententafel festge-
setzt haben und nicht mit einem Tuch
abgewischt werden können, verwenden Sie Reinigungsknete ohne Zusatz von
Wasser. Wenn gewaltsam versucht wird,
die Oberfläche mit einer Bürste oder einem Schwamm abzuwischen, kann die
Oberfläche zerkratzt werden oder Teile
des Tuchs können auf der Oberfläche haf- ten bleiben.
Reinigung des Leders
