2213-3. Регулировка сидений
3
Управление каждым из компонентов
ALPHARD_OM_OM58235R_(RR)

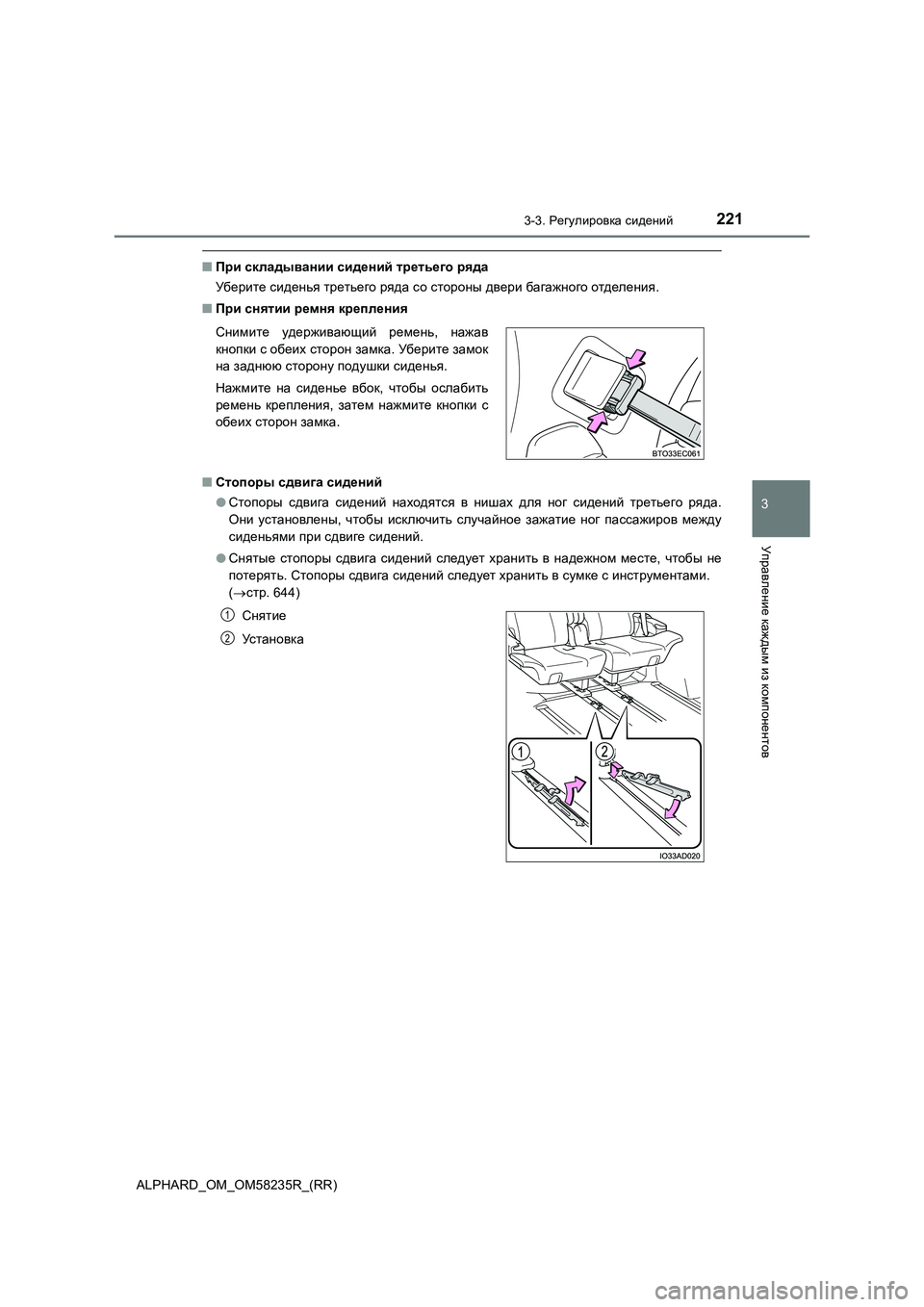

■При складывании сидений третьего ряда
Уберите сиденья третьего ряда со стороны двери багажного отделе ния.
■ При снятии ремня крепления
■ Стопоры сдвига сидений
● Стопоры сдвига сидений находятся в нишах для ног сидений третьего ряда.
Они установлены, чтобы исключить случайное зажатие ног пассажир ов между
сиденьями при сдвиге сидений.
● Снятые стопоры сдвига сидений следует хранить в надежном месте, чтобы не
потерять. Стопоры сдвига сидений следует хранить в сумке с инст рументами.
( стр. 644)
Снимите удерживающий ремень, нажав
кнопки с обеих сторон замка. Уберите замок
на заднюю сторону подушки сиденья.
Нажмите на сиденье вбок, чтобы ослабить
ремень крепления, затем нажмите кнопки с
обеих сторон замка.
Снятие
Ус т а н о в к а
1
2

2223-3. Регулировка сидений
ALPHARD_OM_OM58235R_(RR)

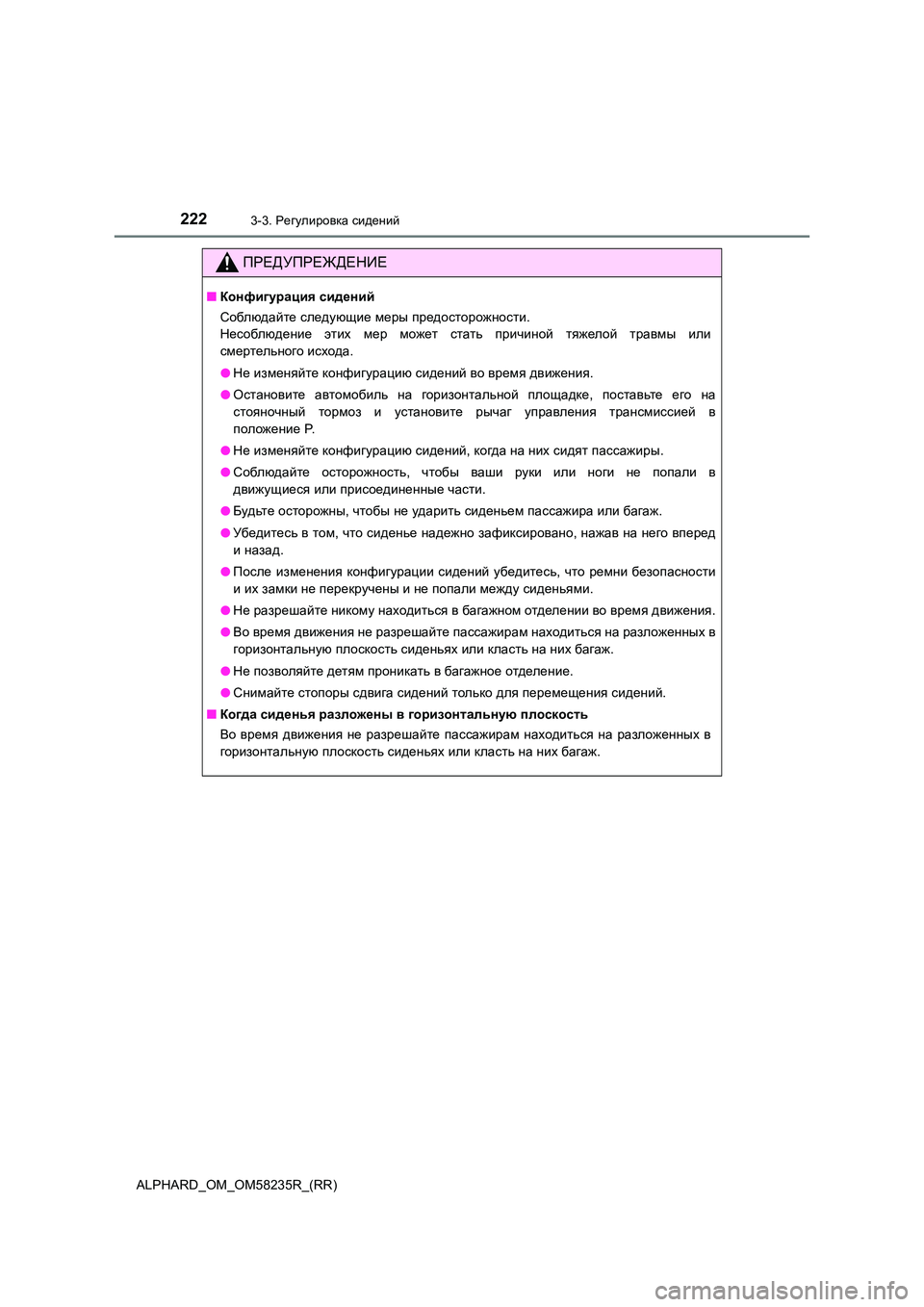

ПРЕДУПРЕЖДЕНИЕ
■Конфигурация сидений
Соблюдайте следующие меры предосторожности.
Несоблюдение этих мер может стать причиной тяжелой травмы или
смертельного исхода.
● Не изменяйте конфигурацию сидений во время движения.
● Остановите автомобиль на горизонтальной площадке, поставьте его на
стояночный тормоз и установите рычаг управления трансмиссией в
положение P.
● Не изменяйте конфигурацию сидений, когда на них сидят пассажиры.
● Соблюдайте осторожность, чтобы ваши руки или ноги не попали в
движущиеся или присоединенные части.
● Будьте осторожны, чтобы не ударить сиденьем пассажира или багаж.
● Убедитесь в том, что сиденье надежно зафиксировано, нажав на него вперед
и назад.
● После изменения конфигурации сидений убедитесь, что ремни безопасности
и их замки не перекручены и не попали между сиденьями.
● Не разрешайте никому находиться в багажном отделении во время движения.
● Во время движения не разрешайте пассажирам находиться на разложенных в
горизонтальную плоскость сиденьях или класть на них багаж.
● Не позволяйте детям проникать в багажное отделение.
● Снимайте стопоры сдвига сидений только для перемещения сидений.
■ Когда сиденья разложены в горизонтальную плоскость
Во время движения не разрешайте пассажирам находиться на разлож енных в
горизонтальную плоскость сиденьях или класть на них багаж.

2233-3. Регулировка сидений
3
Управление каждым из компонентов
ALPHARD_OM_OM58235R_(RR)

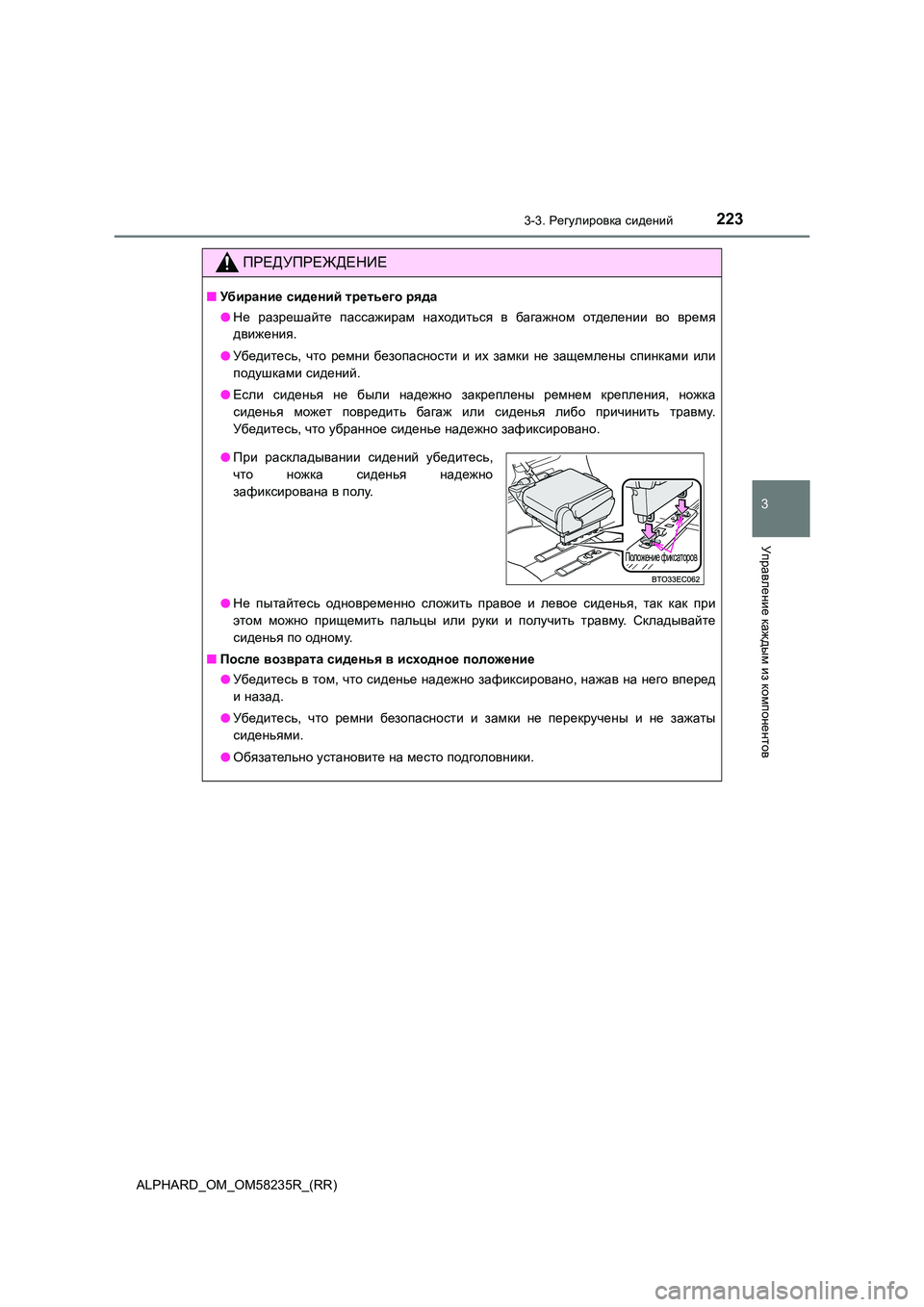

ПРЕДУПРЕЖДЕНИЕ
■Убирание сидений третьего ряда
● Не разрешайте пассажирам находиться в багажном отделении во время
движения.
● Убедитесь, что ремни безопасности и их замки не защемлены спинками или
подушками сидений.
● Если сиденья не были надежно закреплены ремнем крепления, ножка
сиденья может повредить багаж или сиденья либо причинить травму .
Убедитесь, что убранное сиденье надежно зафиксировано.
● Не пытайтесь одновременно сложить правое и левое сиденья, так как при
этом можно прищемить пальцы или руки и получить травму. Складыв айте
сиденья по одному.
■ После возврата сиденья в исходное положение
● Убедитесь в том, что сиденье надежно зафиксировано, нажав на него вперед
и назад.
● Убедитесь, что ремни безопасности и замки не перекручены и не зажаты
сиденьями.
● Обязательно установите на место подголовники.
●При раскладывании сидений убедитесь,
что ножка сиденья надежно
зафиксирована в полу.
Положение фиксаторов

2243-3. Регулировка сидений
ALPHARD_OM_OM58235R_(RR)

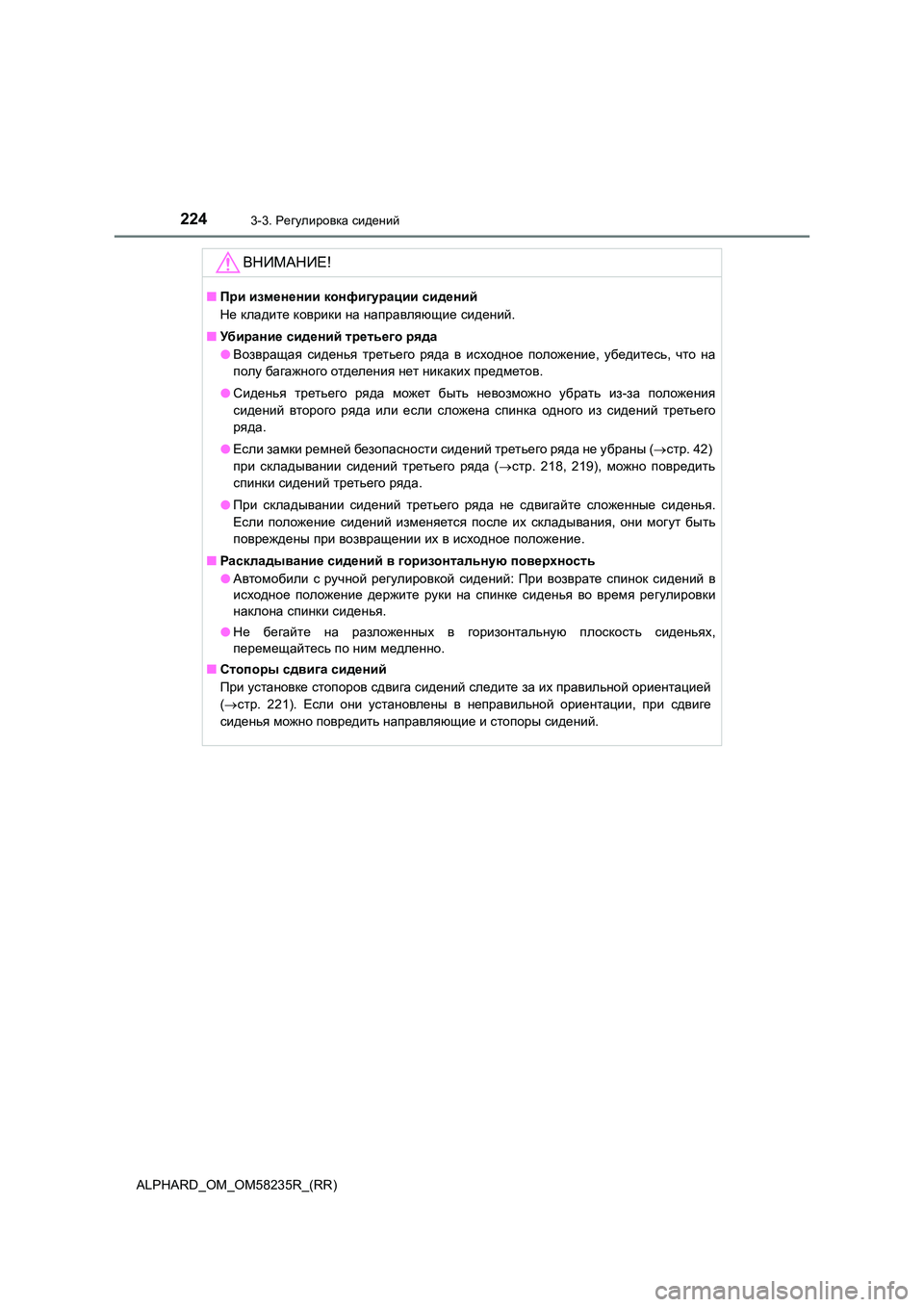

ВНИМАНИЕ!
■При изменении конфигурации сидений
Не кладите коврики на направляющие сидений.
■ Убирание сидений третьего ряда
● Возвращая сиденья третьего ряда в исходное положение, убедитесь, что на
полу багажного отделения нет никаких предметов.
● Сиденья третьего ряда может быть невозможно убрать из-за положения
сидений второго ряда или если сложена спинка одного из сидений третьего
ряда.
● Если замки ремней безопасности сидений третьего ряда не убраны (стр. 42)
при складывании сидений третьего ряда ( стр. 218, 219), можно повредить
спинки сидений третьего ряда.
● При складывании сидений третьего ряда не сдвигайте сложенные сиденья.
Если положение сидений изменяется после их складывания, они мог ут быть
повреждены при возвращении их в исходное положение.
■ Раскладывание сидений в горизонтальную поверхность
● Автомобили с ручной регулировкой сидений: При возврате спинок сидений в
исходное положение держите руки на спинке сиденья во время регу лировки
наклона спинки сиденья.
● Не бегайте на разложенных в горизонтальную плоскость сиденьях,
перемещайтесь по ним медленно.
■ Стопоры сдвига сидений
При установке стопоров сдвига сидений следите за их правильной ориентацией
( стр. 221). Если они установлены в неправильной ориентации, при сдвиге
сиденья можно повредить направляющие и стопоры сидений.

225
3
3-4. Регулировка рулевого колеса и зеркал
Управление каждым из компонентов
ALPHARD_OM_OM58235R_(RR)

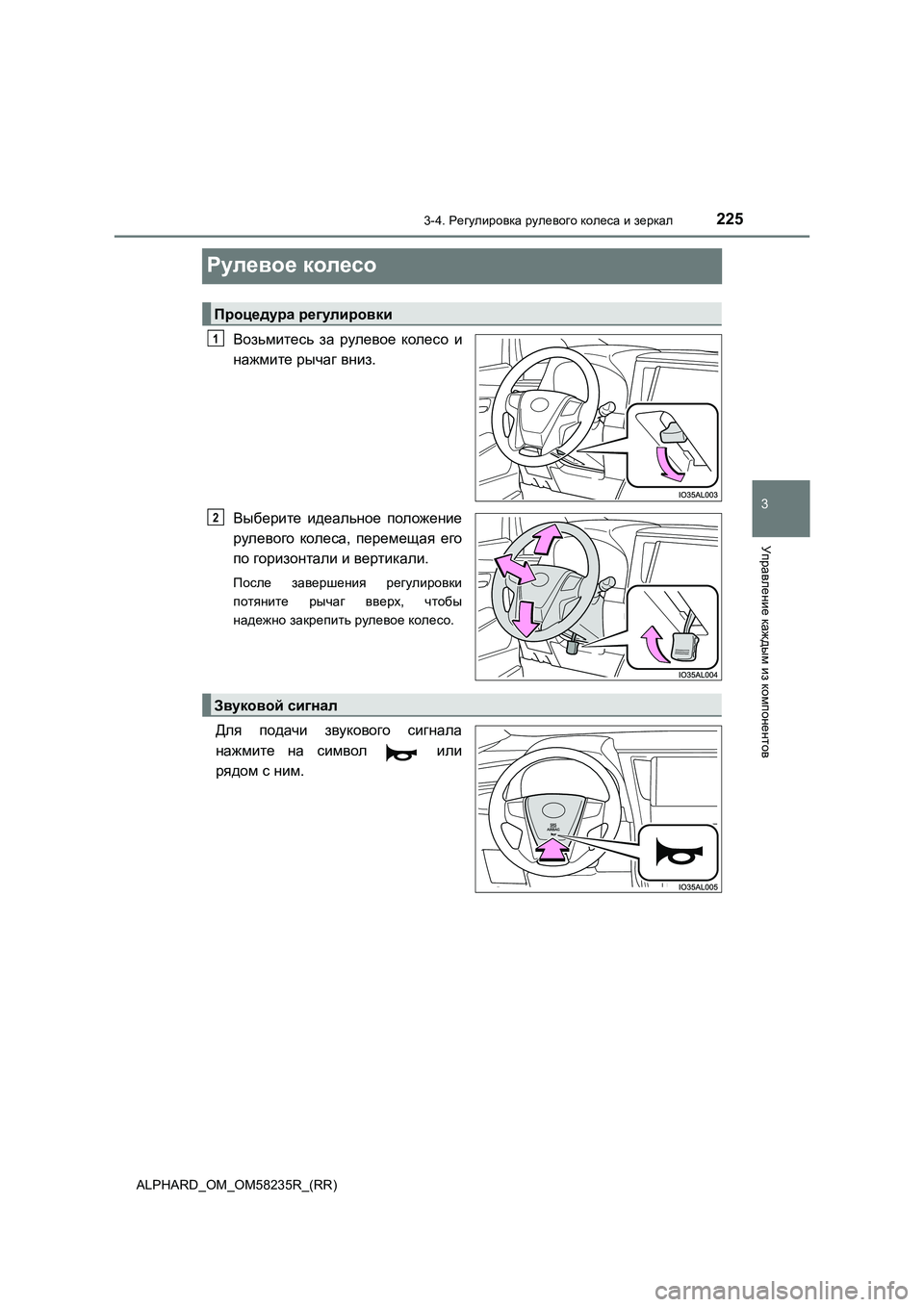

Рулевое колесо
Возьмитесь за рулевое колесо и
нажмите рычаг вниз.
Выберите идеальное положение
рулевого колеса, перемещая его
по горизонтали и вертикали.
После завершения регулировки
потяните рычаг вверх, чтобы
надежно закрепить рулевое колесо.
Для подачи звукового сигнала
нажмите на символ или
рядом с ним.
Процедура регулировки
1
2
Звуковой сигнал

2263-4. Регулировка рулевого колеса и зеркал
ALPHARD_OM_OM58235R_(RR)

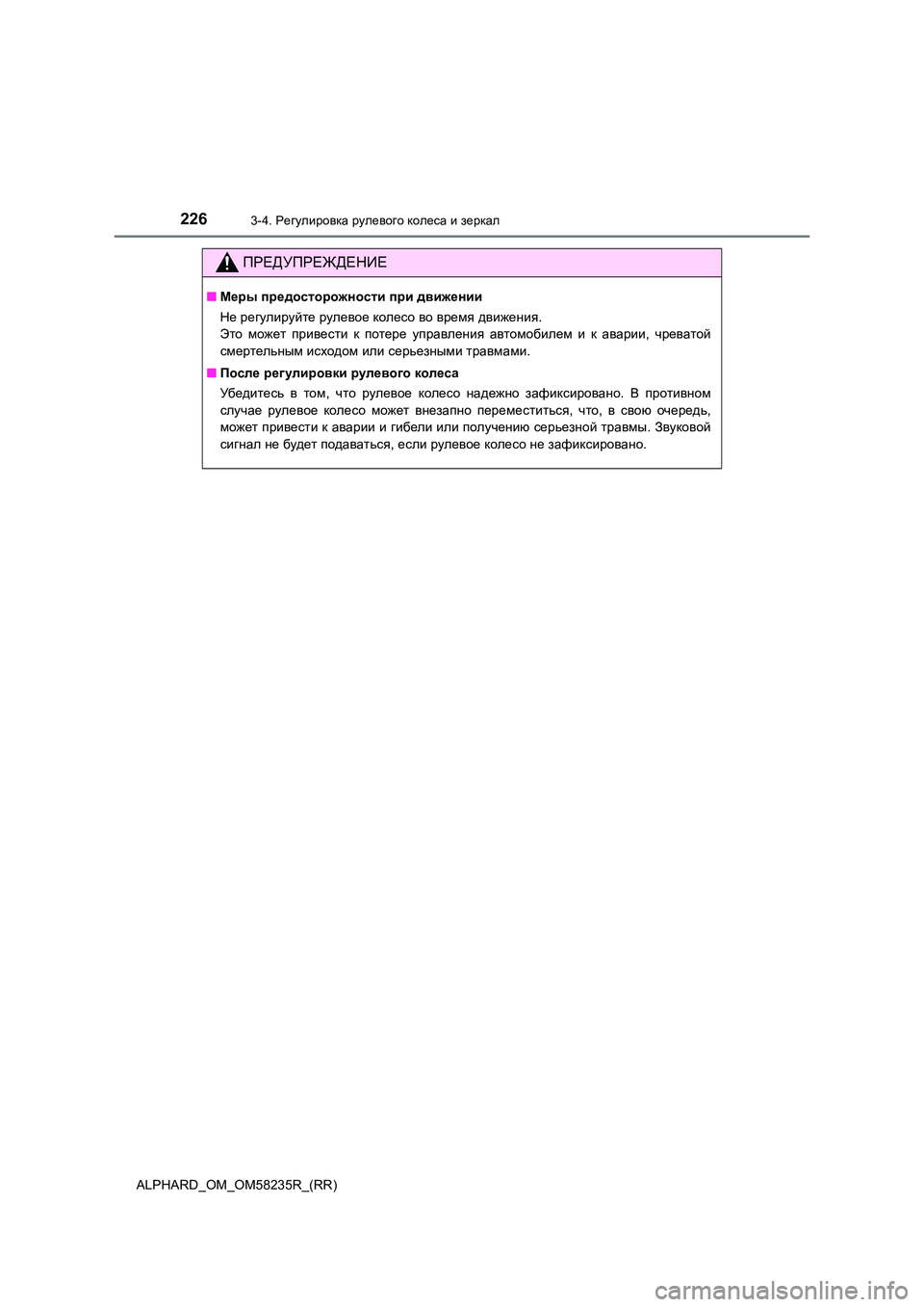

ПРЕДУПРЕЖДЕНИЕ
■Меры предосторожности при движении
Не регулируйте рулевое колесо во время движения.
Это может привести к потере управления автомобилем и к аварии, чреватой
смертельным исходом или серьезными травмами.
■ После регулировки рулевого колеса
Убедитесь в том, что рулевое колесо надежно зафиксировано. В пр отивном
случае рулевое колесо может внезапно переместиться, что, в свою очередь,
может привести к аварии и гибели или получению серьезной травмы . Звуковой
сигнал не будет подаваться, если рулевое колесо не зафиксирован о.

227
3
3-4. Регулировка рулевого колеса и зеркал
Управление каждым из компонентов
ALPHARD_OM_OM58235R_(RR)

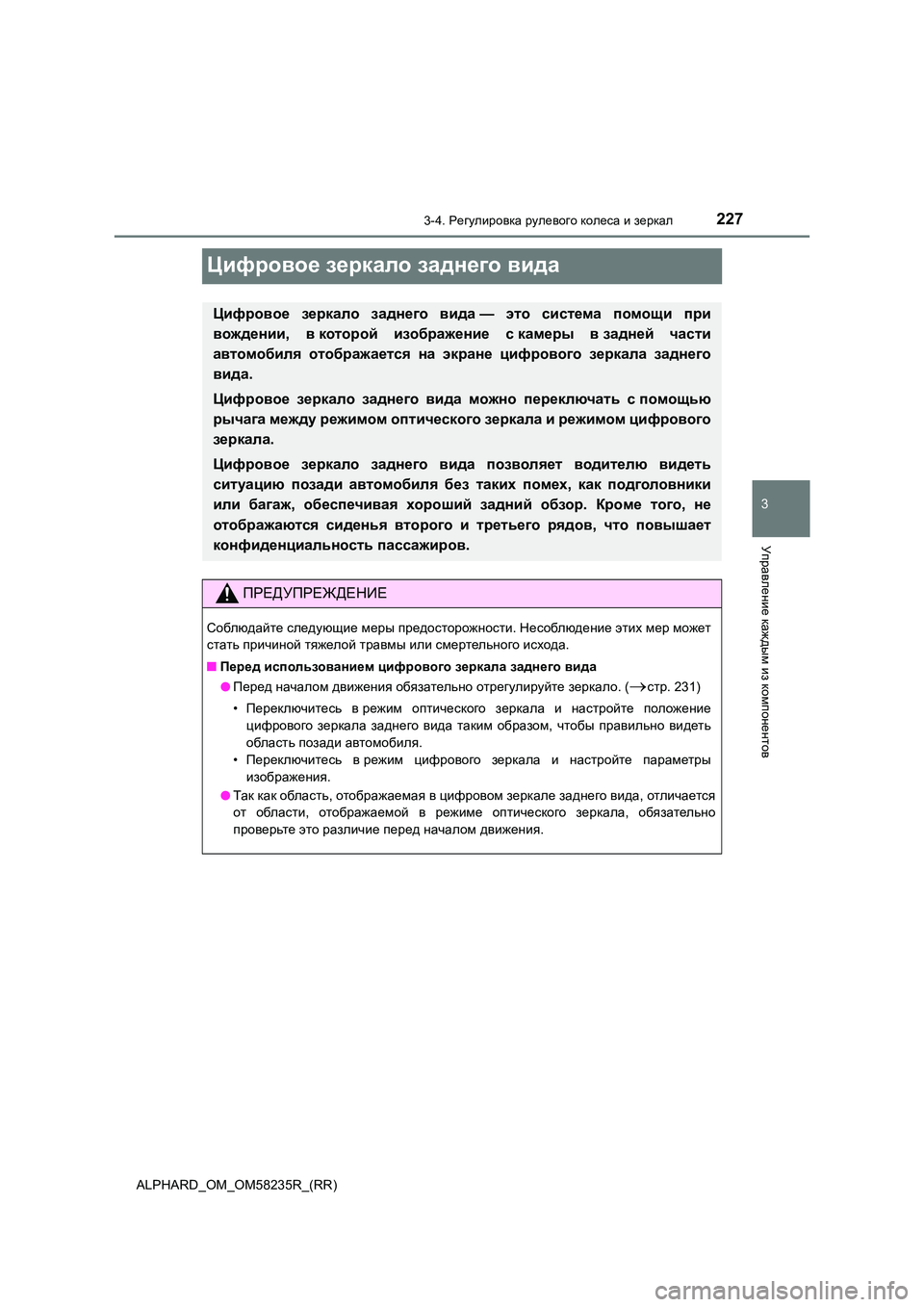

Цифровое зеркало заднего вида
Цифровое зеркало заднего вида— это система помощи при
вождении, в которой изображение с камеры в задней части
автомобиля отображается на экране цифрового зеркала заднего
вида.
Цифровое зеркало заднего вида можно переключать с помощью
рычага между режимом оптического зеркала и режимом цифрового
зеркала.
Цифровое зеркало заднего вида позволяет водителю видеть
ситуацию позади автомобиля без таких помех, как подголовники
или багаж, обеспечивая хороший задний обзор. Кроме того, не
отображаются сиденья второго и третьего рядов, что повышает
конфиденциальность пассажиров.
ПРЕДУПРЕЖДЕНИЕ
Соблюдайте следующие меры предосторожности. Несоблюдение этих м ер может
стать причиной тяжелой травмы или смертельного исхода.
■ Перед использованием цифрового зеркала заднего вида
● Перед началом движения обязательно отрегулируйте зеркало. (стр. 231)
• Переключитесь в режим оптического зеркала и настройте положение
цифрового зеркала заднего вида таким образом, чтобы правильно в идеть
область позади автомобиля.
• Переключитесь в режим цифрового зеркала и настройте параметры
изображения.
● Так как область, отображаемая в цифровом зеркале заднего вида, отличается
от области, отображаемой в режиме оптического зеркала, обязател ьно
проверьте это различие перед началом движения.

2283-4. Регулировка рулевого колеса и зеркал
ALPHARD_OM_OM58235R_(RR)

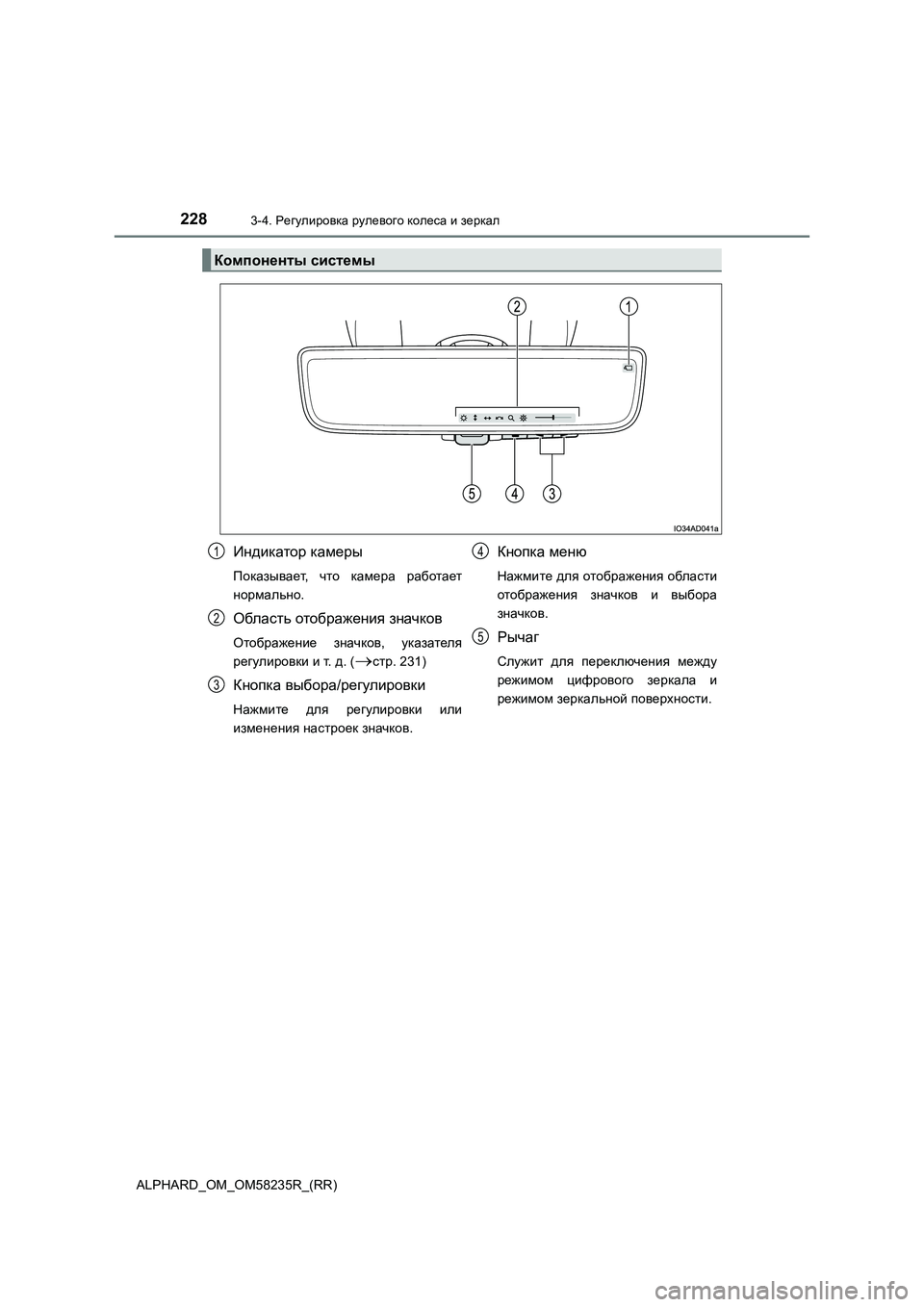

Компоненты системы
Индикатор камеры
Показывает, что камера работает
нормально.
Область отображения значков
Отображение значков, указателя
регулировки и т. д. (
стр. 231)
Кнопка выбора/регулировки
Нажмите для регулировки или
изменения настроек значков.
Кнопка меню
Нажмите для отображения области
отображения значков и выбора
значков.
Рычаг
Служит для переключения между
режимом цифрового зеркала и
режимом зеркальной поверхности.
1
2
3
4
5

2293-4. Регулировка рулевого колеса и зеркал
3
Управление каждым из компонентов
ALPHARD_OM_OM58235R_(RR)

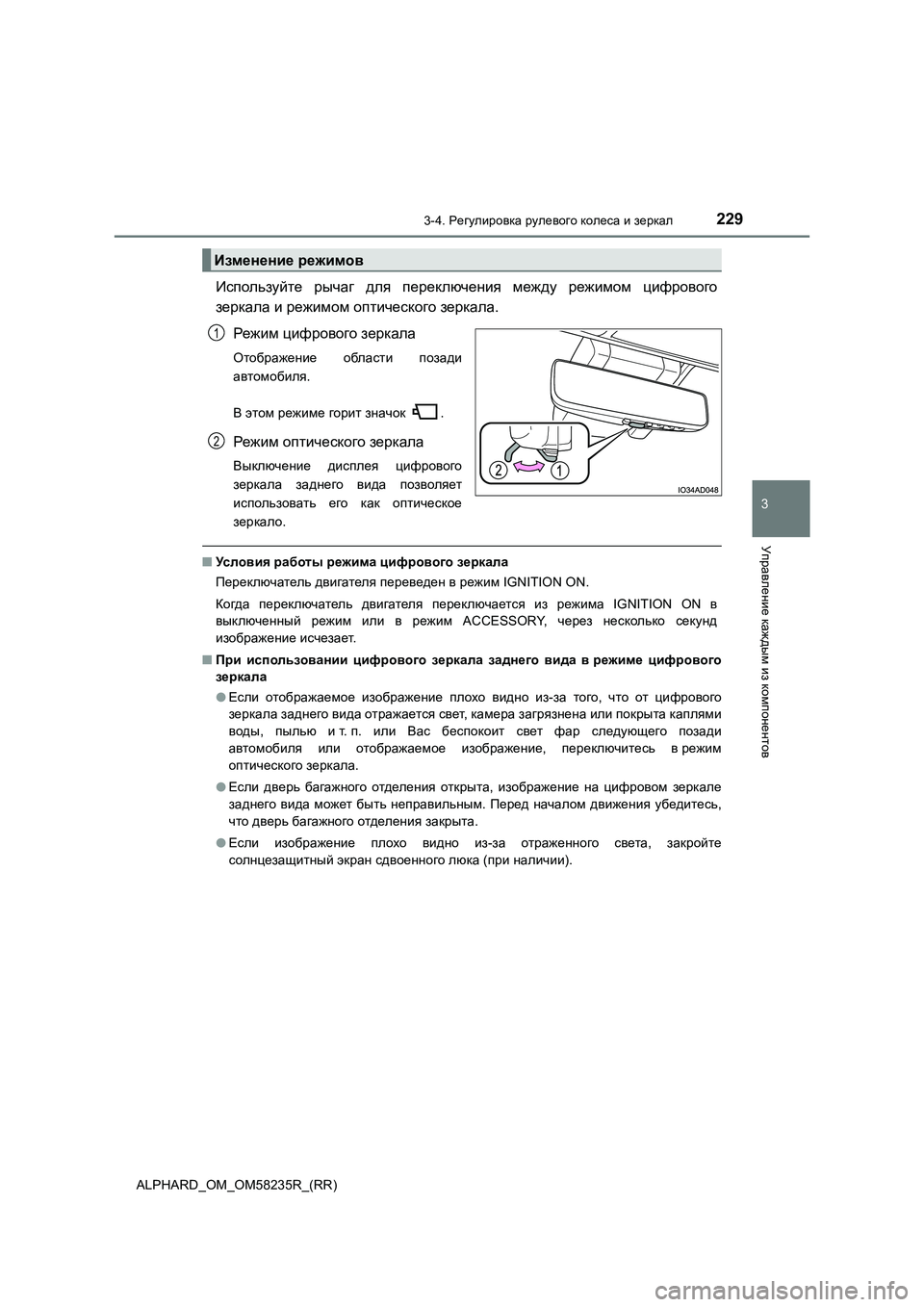

Используйте рычаг для переключения между режимом цифрового
зеркала и режимом оптического зеркала.
Режим цифрового зеркала
Отображение области позади
автомобиля.
В этом режиме горит значок .
Режим оптического зеркала
Выключение дисплея цифрового
зеркала заднего вида позволяет
использовать его как оптическое
зеркало.
■Условия работы режима цифрового зеркала
Переключатель двигателя переведен в режим IGNITION ON.
Когда переключатель двигателя переключается из режима IGNITION ON в
выключенный режим или в режим ACCESSORY, через несколько секунд
изображение исчезает.
■При использовании цифрового зеркала заднего вида в режиме цифрового
зеркала
●Если отображаемое изображение плохо видно из-за того, что от цифрового
зеркала заднего вида отражается свет, камера загрязнена или покрыта каплями
воды, пылью и т. п. или Вас беспокоит свет фар следующего позади
автомобиля или отображаемое изображение, переключитесь в режим
оптического зеркала.
●Если дверь багажного отделения открыта, изображение на цифровом зеркале
заднего вида может быть неправильным. Перед началом движения убедитесь,
что дверь багажного отделения закрыта.
●Если изображение плохо видно из-за отраженного света, закройте
солнцезащитный экран сдвоенного люка (при наличии).
Изменение режимов
1
2

2303-4. Регулировка рулевого колеса и зеркал

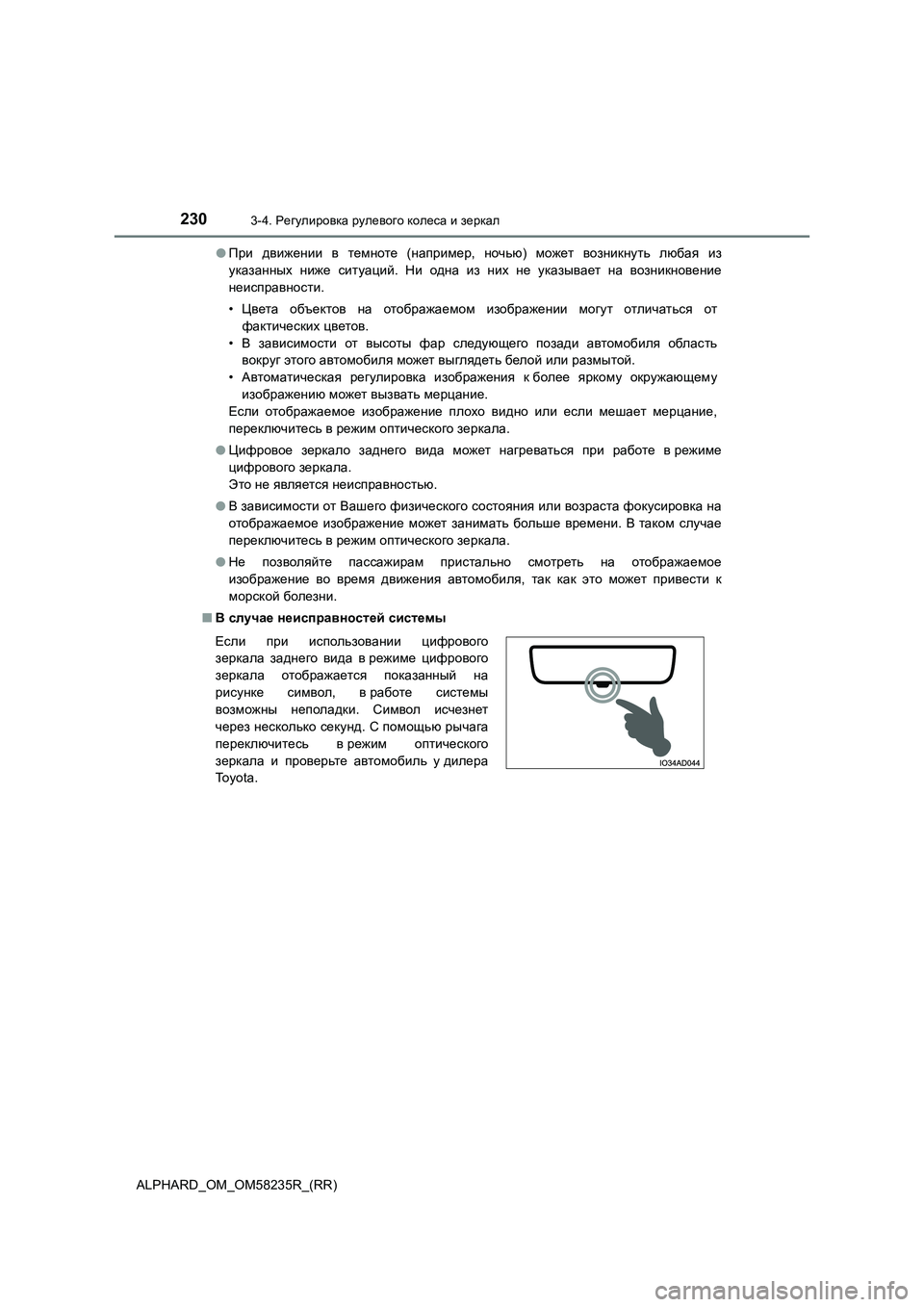

ALPHARD_OM_OM58235R_(RR)●При движении в темноте (например, ночью) может возникнуть любая из
указанных ниже ситуаций. Ни одна из них не указывает на возникновение
неисправности.
• Цвета объектов на отображаемом изображении могут отличаться от
фактических цветов.
• В зависимости от высоты фар следующего позади автомобиля область
вокруг этого автомобиля может выглядеть белой или размытой.
• Автоматическая регулировка изображения к более яркому окружающему
изображению может вызвать мерцание.
Если отображаемое изображение плохо видно или если мешает мерцание,
переключитесь в режим оптического зеркала.
●Цифровое зеркало заднего вида может нагреваться при работе в режиме
цифрового зеркала.
Это не является неисправностью.
●В зависимости от Вашего физического состояния или возраста фокусировка на
отображаемое изображение может занимать больше времени. В таком случае
переключитесь в режим оптического зеркала.
●Не позволяйте пассажирам пристально смотреть на отображаемое
изображение во время движения автомобиля, так как это может привести к
морской болезни.
■В случае неисправностей системы
Если при использовании цифрового
зеркала заднего вида в режиме цифрового
зеркала отображается показанный на
рисунке символ, в работе системы
возможны неполадки. Символ исчезнет
через несколько секунд. С помощью рычага
переключитесь в режим оптического
зеркала и проверьте автомобиль у дилера
Toyota.
