241
3

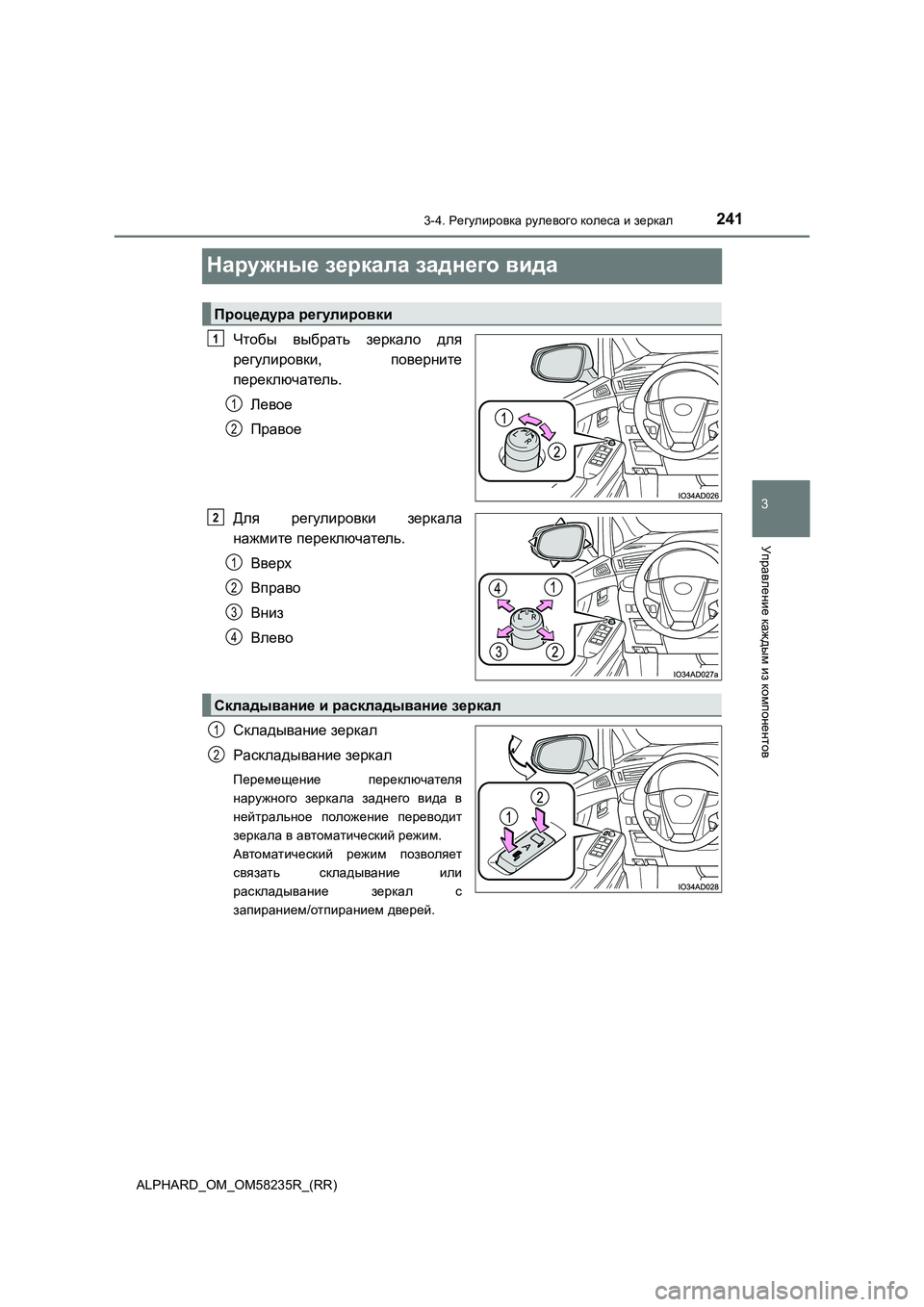

3-4. Регулировка рулевого колеса и зеркал
Управление каждым из компонентов
ALPHARD_OM_OM58235R_(RR)
Наружные зеркала заднего вида
Чтобы выбрать зеркало для
регулировки, поверните
переключатель.
Левое
Правое
Для регулировки зеркала
нажмите переключатель.
Вверх
Вправо
Вниз
Влево
Складывание зеркал
Раскладывание зеркал
Перемещение переключателя
наружного зеркала заднего вида в
нейтральное положение переводит
зеркала в автоматический режим.
Автоматический режим позволяет
связать складывание или
раскладывание зеркал с
запиранием/отпиранием дверей.
Процедура регулировки
1
1
2
2
1
2
3
4
Складывание и раскладывание зеркал
1
2

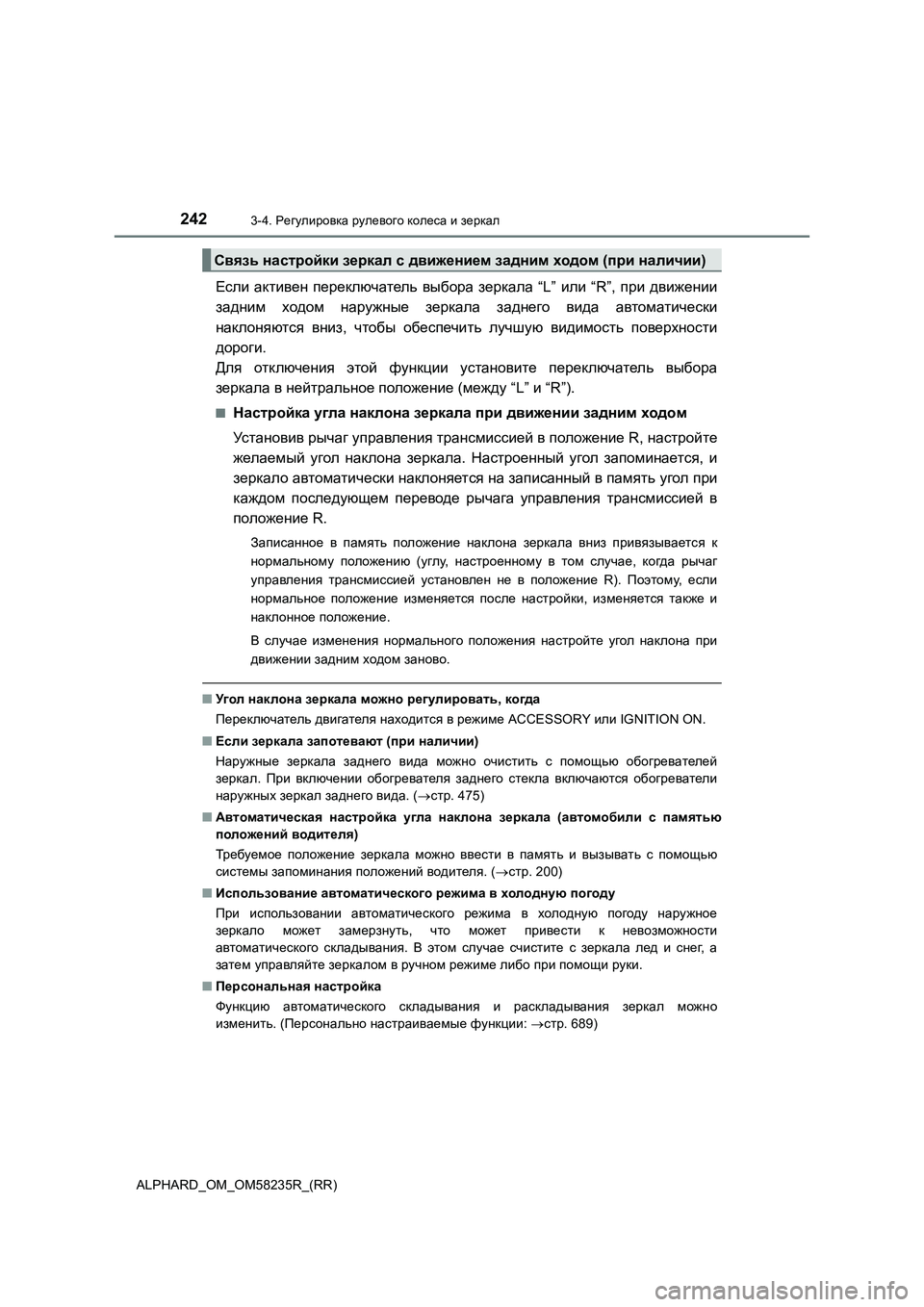

2423-4. Регулировка рулевого колеса и зеркал
ALPHARD_OM_OM58235R_(RR)
Если активен переключатель выбора зеркала “L” или “R”, при движении
задним ходом наружные зеркала заднего вида автоматически
наклоняются вниз, чтобы обеспечить лучшую видимость поверхности
дороги.
Для отключения этой функции установите переключатель выбора
зеркала в нейтральное положение (между “L” и “R”).
■Настройка угла наклона зеркала при движении задним ходом
Установив рычаг управления трансмиссией в положение R, настройте
желаемый угол наклона зеркала. Настроенный угол запоминается, и
зеркало автоматически наклоняется на записанный в память угол при
каждом последующем переводе рычага управления трансмиссией в
положение R.
Записанное в память положение наклона зеркала вниз привязывается к
нормальному положению (углу, настроенному в том случае, когда рычаг
управления трансмиссией установлен не в положение R). Поэтому, если
нормальное положение изменяется после настройки, изменяется также и
наклонное положение.
В случае изменения нормального положения настройте угол наклона при
движении задним ходом заново.
■Угол наклона зеркала можно регулировать, когда
Переключатель двигателя находится в режиме ACCESSORY или IGNITION ON.
■Если зеркала запотевают (при наличии)
Наружные зеркала заднего вида можно очистить с помощью обогревателей
зеркал. При включении обогревателя заднего стекла включаются обогреватели
наружных зеркал заднего вида. (стр. 475)
■Автоматическая настройка угла наклона зеркала (автомобили с памятью
положений водителя)
Требуемое положение зеркала можно ввести в память и вызывать с помощью
системы запоминания положений водителя. (стр. 200)
■Использование автоматического режима в холодную погоду
При использовании автоматического режима в холодную погоду наружное
зеркало может замерзнуть, что может привести к невозможности
автоматического складывания. В этом случае счистите с зеркала лед и снег, а
затем управляйте зеркалом в ручном режиме либо при помощи руки.
■Персональная настройка
Функцию автоматического складывания и раскладывания зеркал можно
изменить. (Персонально настраиваемые функции: стр. 689)
Связь настройки зеркал с движением задним ходом (при наличии)

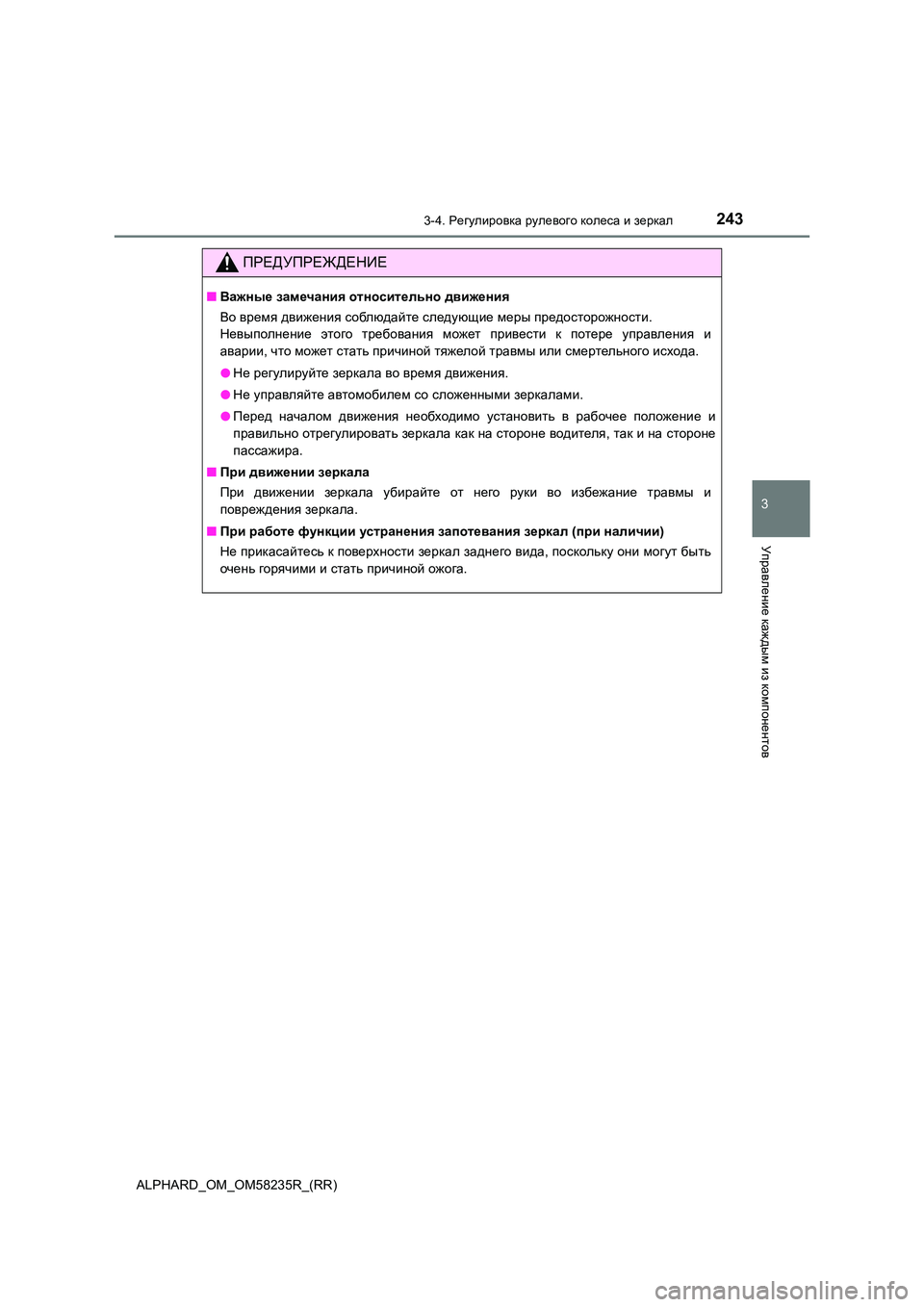

2433-4. Регулировка рулевого колеса и зеркал
3
Управление каждым из компонентов
ALPHARD_OM_OM58235R_(RR)
ПРЕДУПРЕЖДЕНИЕ
■Важные замечания относительно движения
Во время движения соблюдайте следующие меры предосторожности.
Невыполнение этого требования может привести к потере управлени я и
аварии, что может стать причиной тяжелой травмы или смертельног о исхода.
● Не регулируйте зеркала во время движения.
● Не управляйте автомобилем со сложенными зеркалами.
● Перед началом движения необходимо установить в рабочее положение и
правильно отрегулировать зеркала как на стороне водителя, так и на стороне
пассажира.
■ При движении зеркала
При движении зеркала убирайте от него руки во избежание травмы и
повреждения зеркала.
■ При работе функции устранения запотевания зеркал (при наличии)
Не прикасайтесь к поверхности зеркал заднего вида, поскольку они могут быть
очень горячими и стать причиной ожога.

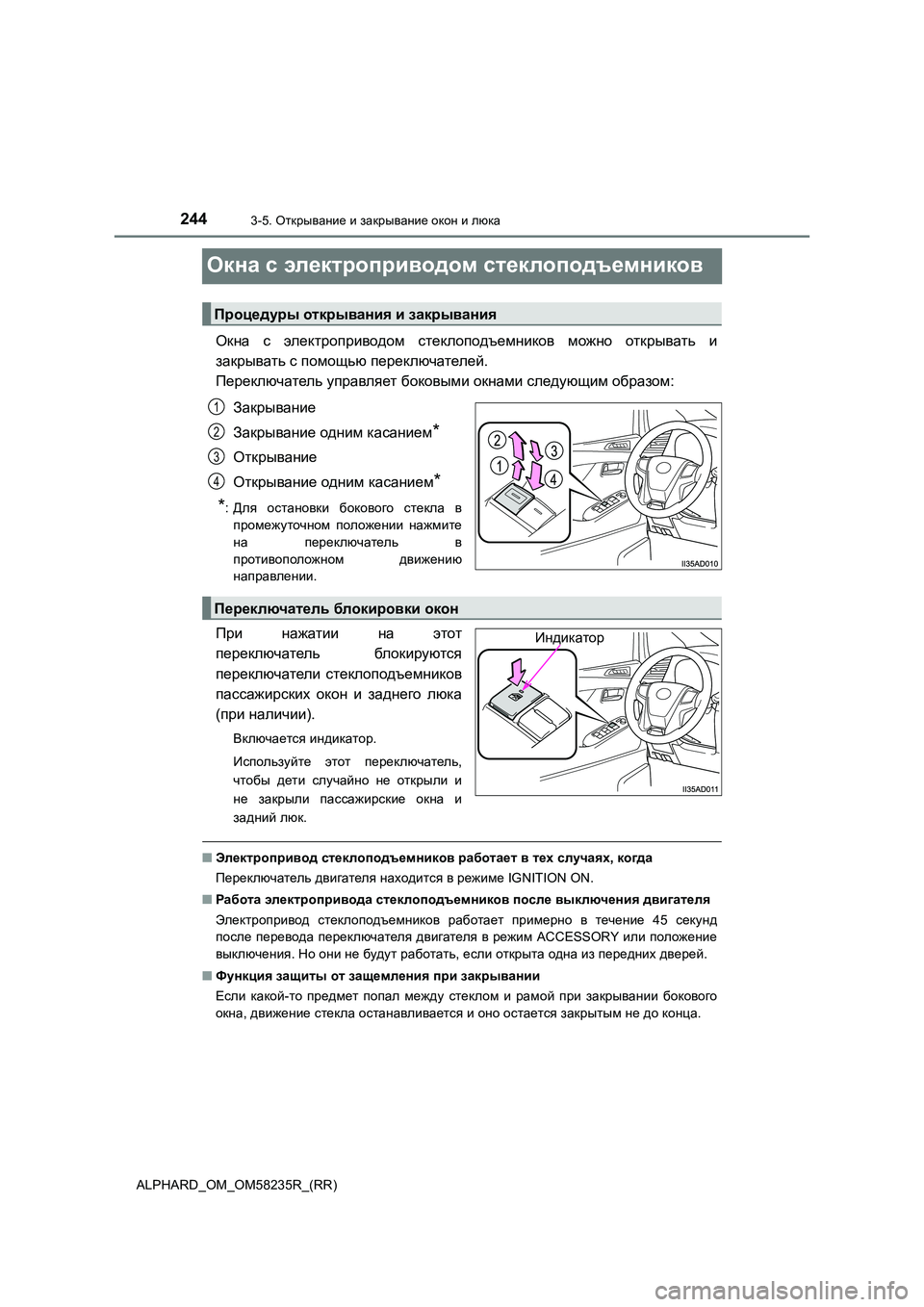

2443-5. Открывание и закрывание окон и люка
ALPHARD_OM_OM58235R_(RR)
Окна с электроприводом стеклоподъемников
Окна с электроприводом стеклоподъемников можно открывать и
закрывать с помощью переключателей.
Переключатель управляет боковым и окнами следующим образом:
Закрывание
Закрывание одним касанием*
Открывание
Открывание одним касанием*
*: Для остановки бокового стекла в
промежуточном положении нажмите
на переключатель в
противоположном движению
направлении.
При нажатии на этот
переключатель блокируются
переключатели стеклоподъемников
пассажирских окон и заднего люка
(при наличии).
Включается индикатор.
Используйте этот переключатель,
чтобы дети случайно не открыли и
не закрыли пассажирские окна и
задний люк.
■ Электропривод стеклоподъемников работает в тех случаях, когда
Переключатель двигателя находится в режиме IGNITION ON.
■ Работа электропривода стеклоподъемников после выключения двигателя
Электропривод стеклоподъемников работает примерно в течение 45 секунд
после перевода переключателя двигателя в режим ACCESSORY или по ложение
выключения. Но они не будут работать, если открыта одна из пере дних дверей.
■ Функция защиты от защемления при закрывании
Если какой-то предмет попал между стеклом и рамой при закрывани и бокового
окна, движение стекла останавливается и оно остается закрытым н е до конца.
Процедуры открывания и закрывания
1
2
3
4
Переключатель блокировки окон
Индикатор

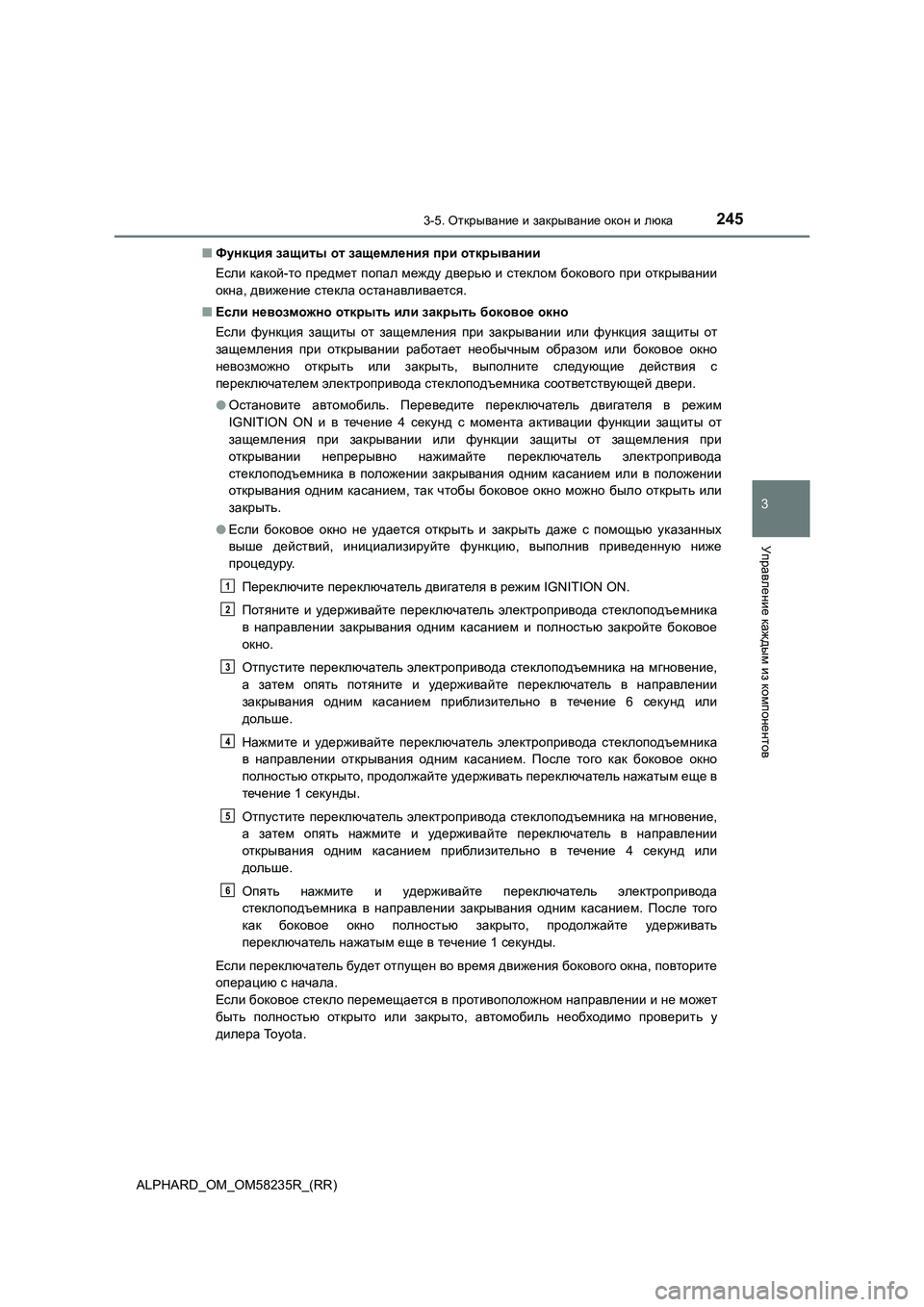

2453-5. Открывание и закрывание окон и люка
3
Управление каждым из компонентов
ALPHARD_OM_OM58235R_(RR)■Функция защиты от защемления при открывании
Если какой-то предмет попал между дверью и стеклом бокового при открывании
окна, движение стекла останавливается.
■Если невозможно открыть или закрыть боковое окно
Если функция защиты от защемления при закрывании или функция защиты от
защемления при открывании работает необычным образом или боковое окно
невозможно открыть или закрыть, выполните следующие действия с
переключателем электропривода стеклоподъемника соответствующей двери.
●Остановите автомобиль. Переведите переключатель двигателя в режим
IGNITION ON и в течение 4 секунд с момента активации функции защиты от
защемления при закрывании или функции защиты от защемления при
открывании непрерывно нажимайте переключатель электропривода
стеклоподъемника в положении закрывания одним касанием или в положении
открывания одним касанием, так чтобы боковое окно можно было открыть или
закрыть.
●Если боковое окно не удается открыть и закрыть даже с помощью указанных
выше действий, инициализируйте функцию, выполнив приведенную ниже
процедуру.
Переключите переключатель двигателя в режим IGNITION ON.
Потяните и удерживайте переключатель электропривода стеклоподъемника
в направлении закрывания одним касанием и полностью закройте боковое
окно.
Отпустите переключатель электропривода стеклоподъемника на мгновение,
а затем опять потяните и удерживайте переключатель в направлении
закрывания одним касанием приблизительно в течение 6 секунд или
дольше.
Нажмите и удерживайте переключатель электропривода стеклоподъемника
в направлении открывания одним касанием. После того как боковое окно
полностью открыто, продолжайте удерживать переключатель нажатым еще в
течение 1 секунды.
Отпустите переключатель электропривода стеклоподъемника на мгновение,
а затем опять нажмите и удерживайте переключатель в направлении
открывания одним касанием приблизительно в течение 4 секунд или
дольше.
Опять нажмите и удерживайте переключатель электропривода
стеклоподъемника в направлении закрывания одним касанием. После того
как боковое окно полностью закрыто, продолжайте удерживать
переключатель нажатым еще в течение 1 секунды.
Если переключатель будет отпущен во время движения бокового окна, повторите
операцию с начала.
Если боковое стекло перемещается в противоположном направлении и не может
быть полностью открыто или закрыто, автомобиль необходимо проверить у
дилера Toyota.
1
2
3
4
5
6

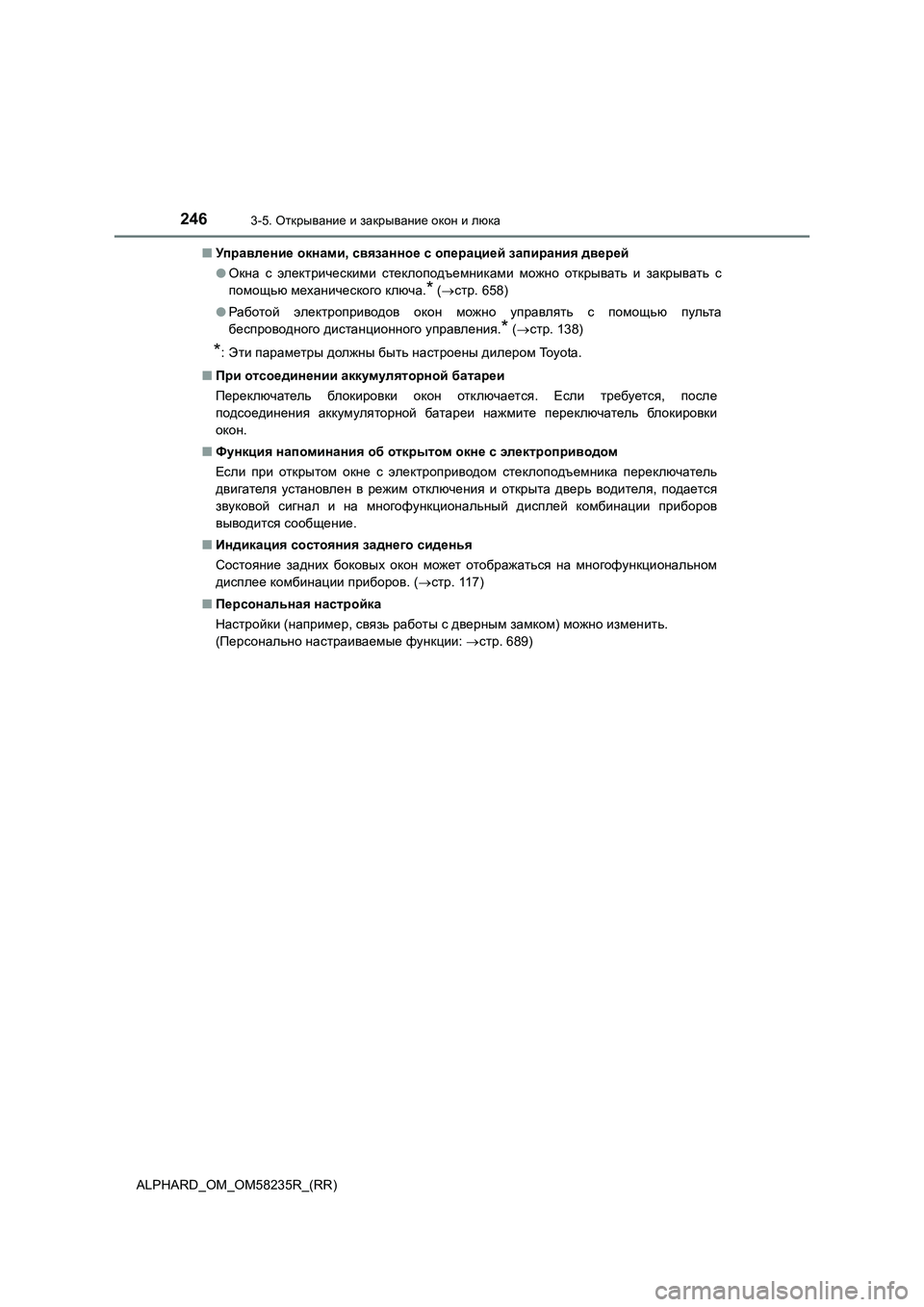

2463-5. Открывание и закрывание окон и люка
ALPHARD_OM_OM58235R_(RR)■Управление окнами, связанное с операцией запирания дверей
●Окна с электрическими стеклоподъемниками можно открывать и закрывать с
помощью механического ключа.
* (стр. 658)
●Работой электроприводов окон можно управлять с помощью пульта
беспроводного дистанционного управления.
* (стр. 138)
*: Эти параметры должны быть настроены дилером Toyota.
■При отсоединении аккумуляторной батареи
Переключатель блокировки окон отключается. Если требуется, после
подсоединения аккумуляторной батареи нажмите переключатель блокировки
окон.
■Функция напоминания об открытом окне с электроприводом
Если при открытом окне с электроприводом стеклоподъемника переключатель
двигателя установлен в режим отключения и открыта дверь водителя, подается
звуковой сигнал и на многофункциональный дисплей комбинации приборов
выводится сообщение.
■Индикация состояния заднего сиденья
Состояние задних боковых окон может отображаться на многофункциональном
дисплее комбинации приборов. (стр. 117)
■Персональная настройка
Настройки (например, связь работы с дверным замком) можно изменить.
(Персонально настраиваемые функции: стр. 689)

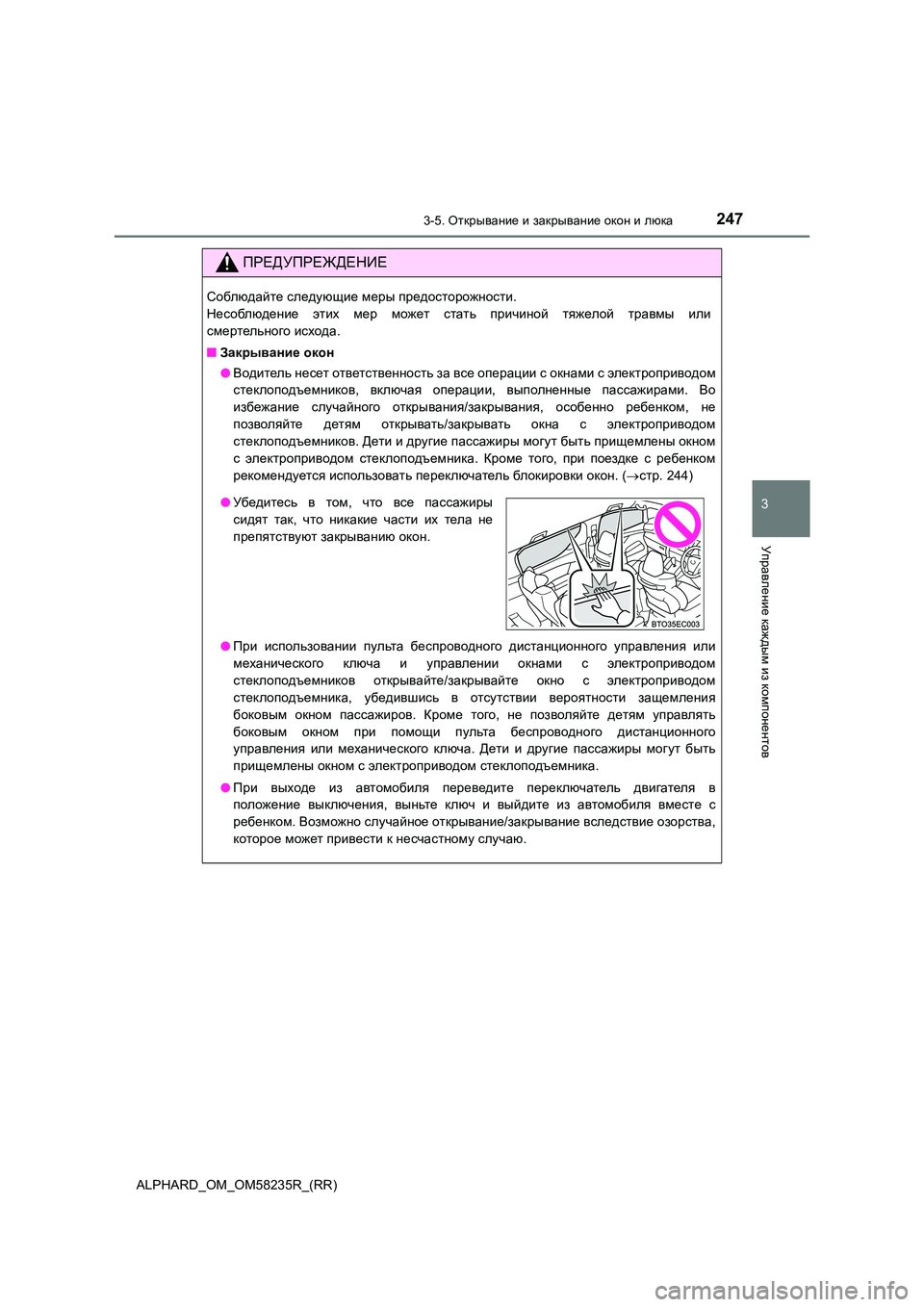

2473-5. Открывание и закрывание окон и люка
3
Управление каждым из компонентов
ALPHARD_OM_OM58235R_(RR)
ПРЕДУПРЕЖДЕНИЕ
Соблюдайте следующие меры предосторожности.
Несоблюдение этих мер может стать причиной тяжелой травмы или
смертельного исхода.
■ Закрывание окон
● Водитель несет ответственность за все операции с окнами с электроприводом
стеклоподъемников, включая операции, выполненные пассажирами. В о
избежание случайного открывания/закрывания, особенно ребенком, не
позволяйте детям открывать/закрывать окна с электроприводом
стеклоподъемников. Дети и другие пассажиры могут быть прищемлен ы окном
с электроприводом стеклоподъемника. Кроме того, при поездке с р ебенком
рекомендуется использовать переключатель блокировки окон. ( стр. 244)
● При использовании пульта беспроводного дистанционного управления или
механического ключа и управлении окнами с электроприводом
стеклоподъемников открывайте/закрывайте окно с электроприводом
стеклоподъемника, убедившись в отсутствии вероятности защемлени я
боковым окном пассажиров. Кроме того, не позволяйте детям управ лять
боковым окном при помощи пульта беспроводного дистанционного
управления или механического ключа. Дети и другие пассажиры мог ут быть
прищемлены окном с электроприводом стеклоподъемника.
● При выходе из автомобиля переведите переключатель двигателя в
положение выключения, выньте ключ и выйдите из автомобиля вмест е с
ребенком. Возможно случайное открывание/закрывание вследствие о зорства,
которое может привести к несчастному случаю.
● Убедитесь в том, что все пассажиры
сидят так, что никакие части их тела не
препятствуют закрыванию окон.

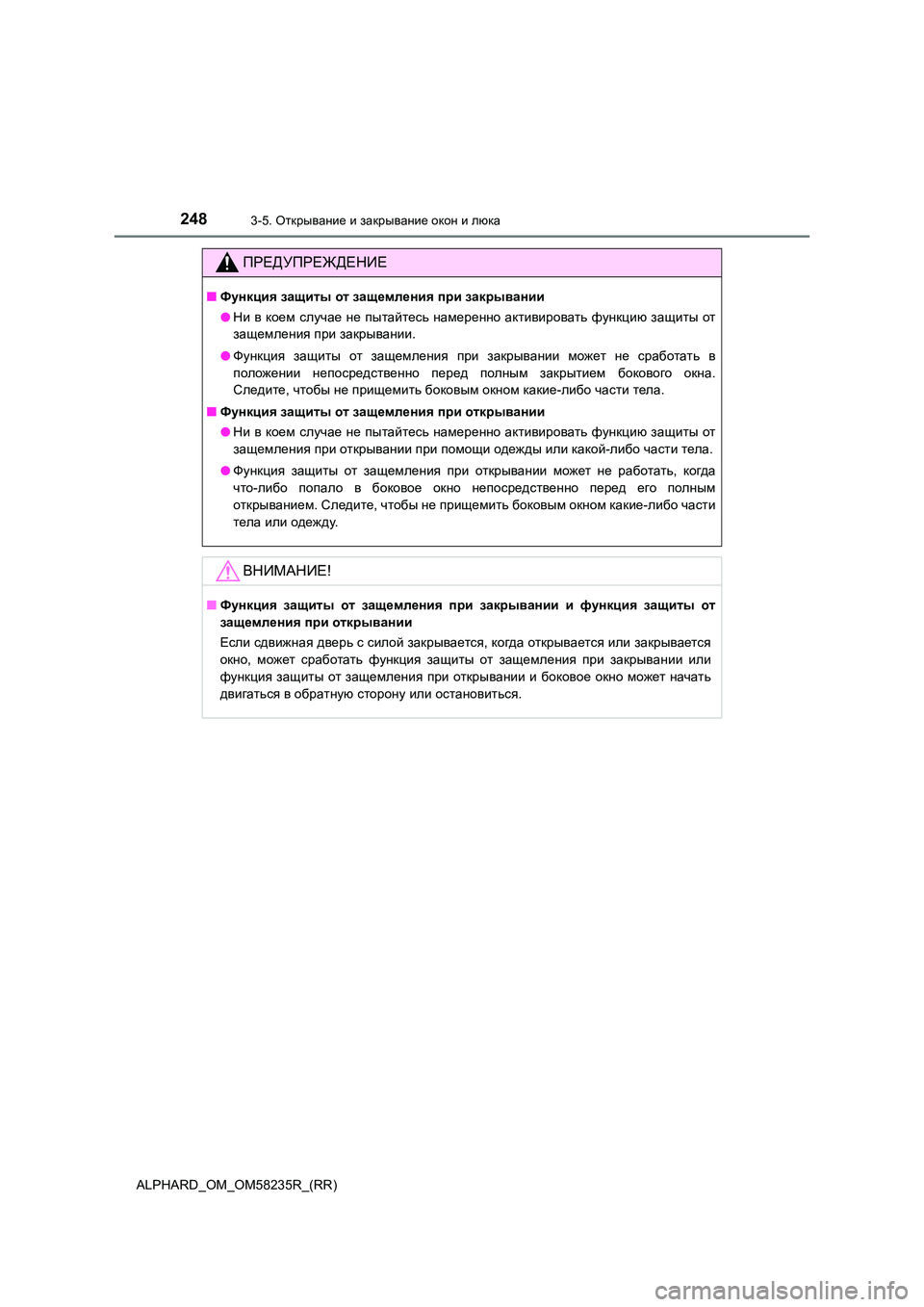

2483-5. Открывание и закрывание окон и люка
ALPHARD_OM_OM58235R_(RR)
ПРЕДУПРЕЖДЕНИЕ
■Функция защиты от защемления при закрывании
● Ни в коем случае не пытайтесь намеренно активировать функцию защиты от
защемления при закрывании.
● Функция защиты от защемления при закрывании может не сработать в
положении непосредственно перед полным закрытием бокового окна.
Следите, чтобы не прищемить боковым окном какие-либо части тела .
■ Функция защиты от защемления при открывании
● Ни в коем случае не пытайтесь намеренно активировать функцию защиты от
защемления при открывании при помощи одежды или какой-либо част и тела.
● Функция защиты от защемления при открывании может не работать, когда
что-либо попало в боковое окно непосредственно перед его полным
открыванием. Следите, чтобы не прищемить боковым окном какие-ли бо части
тела или одежду.
ВНИМАНИЕ!
■ Функция защиты от защемления при закрывании и функция защиты от
защемления при открывании
Если сдвижная дверь с силой закрывается, когда открывается или закрывается
окно, может сработать функция защиты от защемления при закрыван ии или
функция защиты от защемления при открывании и боковое окно може т начать
двигаться в обратную сторону или остановиться.

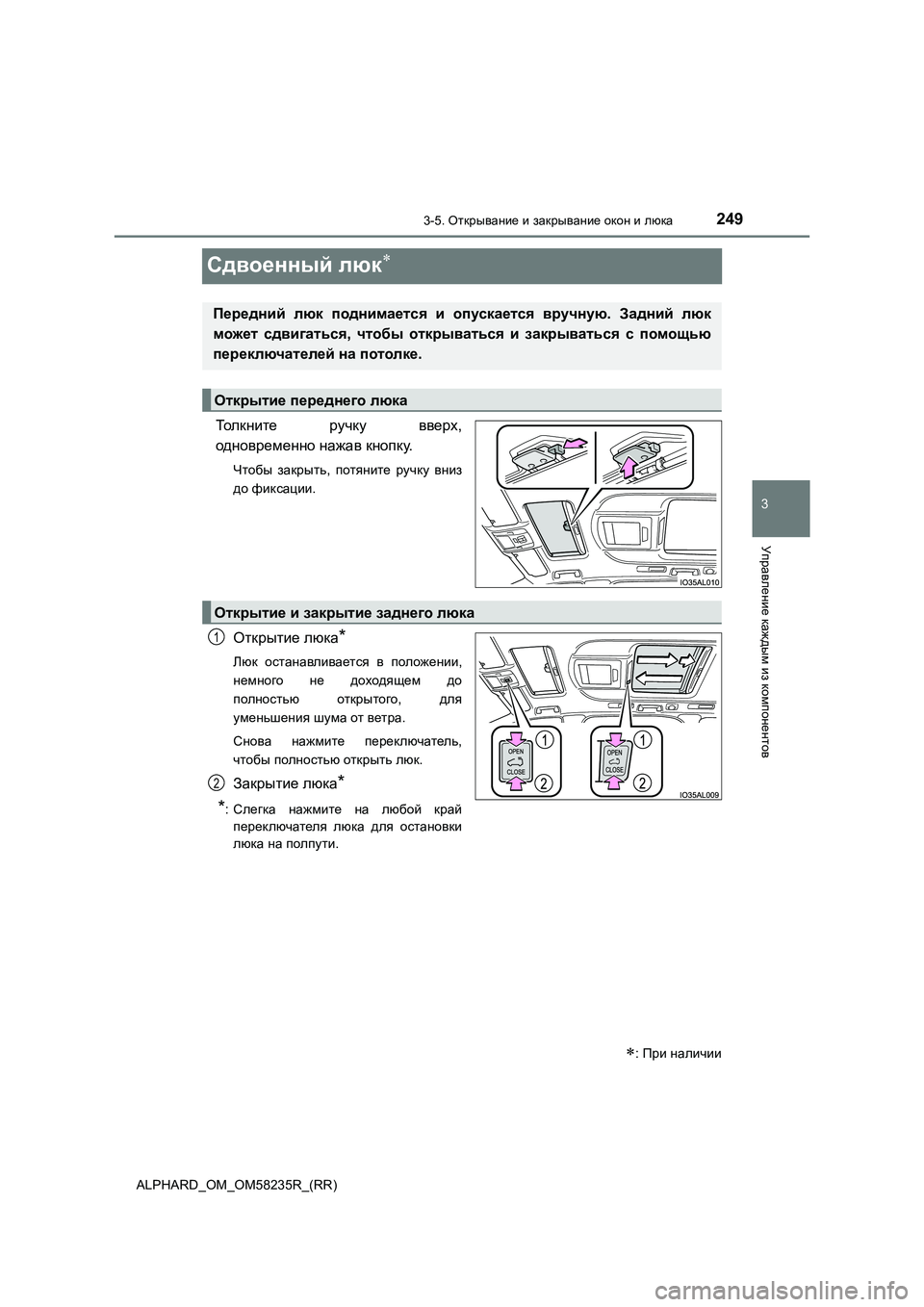

249
3
3-5. Открывание и закрывание окон и люка
Управление каждым из компонентов
ALPHARD_OM_OM58235R_(RR)
Сдвоенный люк
Толкните ручку вверх,
одновременно нажав кнопку.
Чтобы закрыть, потяните ручку вниз
до фиксации.
Открытие люка*
Люк останавливается в положении,
немного не доходящем до
полностью открытого, для
уменьшения шума от ветра.
Снова нажмите переключатель,
чтобы полностью открыть люк.
Закрытие люка*
*
: Слегка нажмите на любой край
переключателя люка для остановки
люка на полпути.
: При наличии
Передний люк поднимается и опускается вручную. Задний люк
может сдвигаться, чтобы открываться и закрываться с помощью
переключателей на потолке.
Открытие переднего люка
Открытие и закрытие заднего люка
1
2

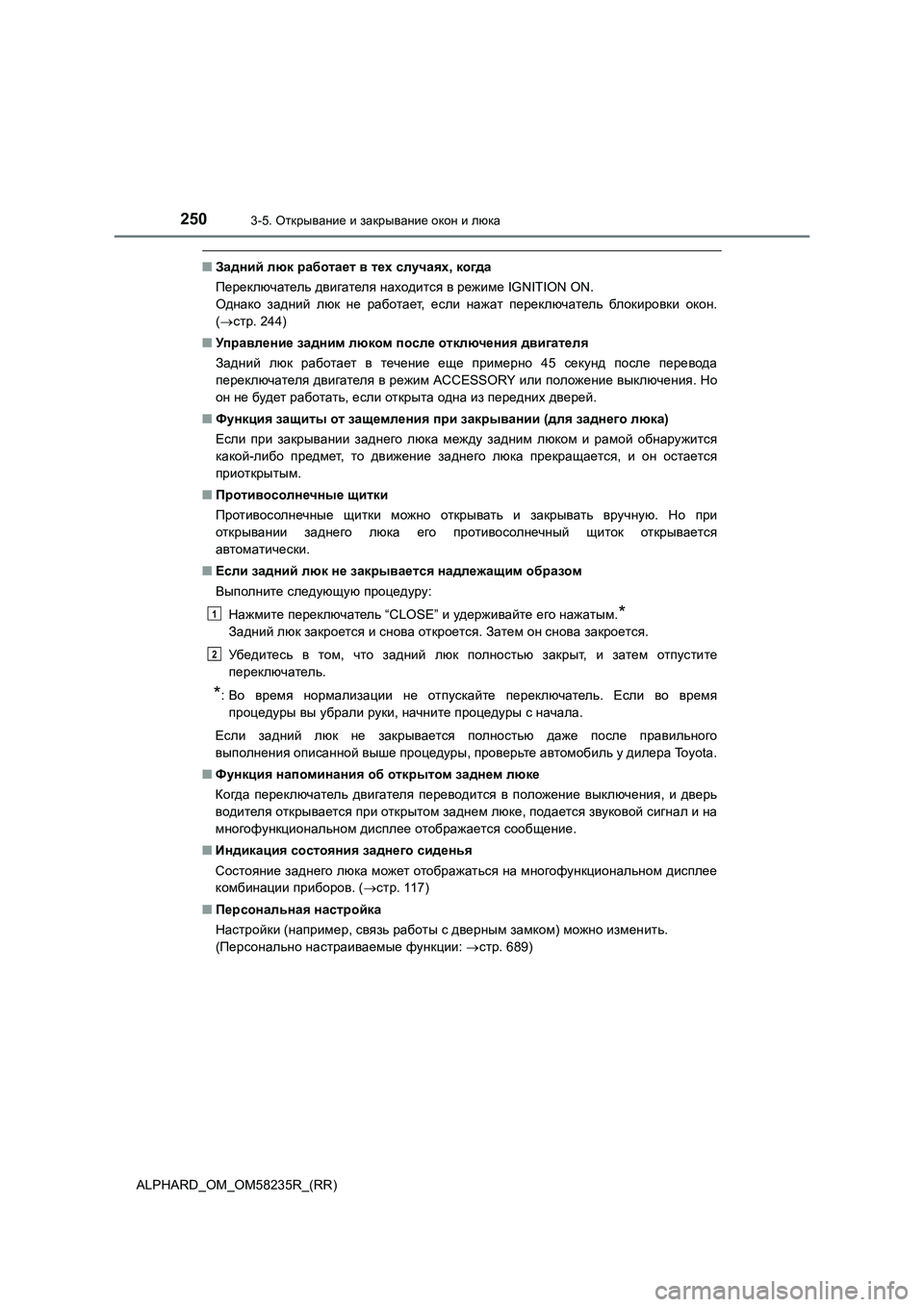

2503-5. Открывание и закрывание окон и люка
ALPHARD_OM_OM58235R_(RR)
■Задний люк работает в тех случаях, когда
Переключатель двигателя находится в режиме IGNITION ON.
Однако задний люк не работает, если нажат переключатель блокировки окон.
(стр. 244)
■Управление задним люком после отключения двигателя
Задний люк работает в течение еще примерно 45 секунд после перевода
переключателя двигателя в режим ACCESSORY или положение выключения. Но
он не будет работать, если открыта одна из передних дверей.
■Функция защиты от защемления при закрывании (для заднего люка)
Если при закрывании заднего люка между задним люком и рамой обнаружится
какой-либо предмет, то движение заднего люка прекращается, и он остается
приоткрытым.
■Противосолнечные щитки
Противосолнечные щитки можно открывать и закрывать вручную. Но при
открывании заднего люка его противосолнечный щиток открывается
автоматически.
■Если задний люк не закрывается надлежащим образом
Выполните следующую процедуру:
Нажмите переключатель “CLOSE” и удерживайте его нажатым.
*
Задний люк закроется и снова откроется. Затем он снова закроется.
Убедитесь в том, что задний люк полностью закрыт, и затем отпустите
переключатель.
*: Во время нормализации не отпускайте переключатель. Если во время
процедуры вы убрали руки, начните процедуры с начала.
Если задний люк не закрывается полностью даже после правильного
выполнения описанной выше процедуры, проверьте автомобиль у дилера Toyota.
■Функция напоминания об открытом заднем люке
Когда переключатель двигателя переводится в положение выключения, и дверь
водителя открывается при открытом заднем люке, подается звуковой сигнал и на
многофункциональном дисплее отображается сообщение.
■Индикация состояния заднего сиденья
Состояние заднего люка может отображаться на многофункциональном дисплее
комбинации приборов. (стр. 117)
■Персональная настройка
Настройки (например, связь работы с дверным замком) можно изменить.
(Персонально настраиваемые функции: стр. 689)
1
2
