TOYOTA AURIS 2016 Instruksjoner for bruk (in Norwegian)

2694-6. Bruke kjørestøttesystemene
OM12J31NO
4
Kjøring
Bruk IPA i henhold til multiinformasjonsdisplayet og varsellyden.
Systemet registrerer parkeringsplasser på passasjersiden av bilen og
assisterer parkering i en registrert plass.
Ved parkering i en plass på førersiden av bilen, settes blinklyset på for å
varsle svinging på førersiden. La blinklyshendelen stå i den posisjonen til
automatisk styring starter.
Slå på IPA-bryteren når bilen
kjører i 30 km/t eller mindre.
Multiinformasjonsdisplayet skifter
til skjermbildet for registrering av
parkeringsplass når systemet er
på.
Kjør bilen mens du holder en
avstand på ca. 1 m fra de par-
kerte bilene.
Sett bilen så parallelt med de par-
kerte bilene og fortauet som mulig.
Lavere hastigheter gir systemet
mulighet til å hjelpe til med å par-
kere bilen mer parallelt med de
parkerte bilene og fortauet, og i rik-
tig posisjon mellom bilene foran og
bak parkeringsplassen.
Nødvendig lengde for en parke-
ringsplass som blir registrert, er
totallengden til bilen pluss ca. 1 m.
Hold en hastighet på 30 km/t eller mindre.
Bruke IPA
1
Ca. 1 m
2
AURIS Touring Sports_OM_NO_OM12J31NO.book Page 269 Wednesday, December 16, 2015 4:52 PM

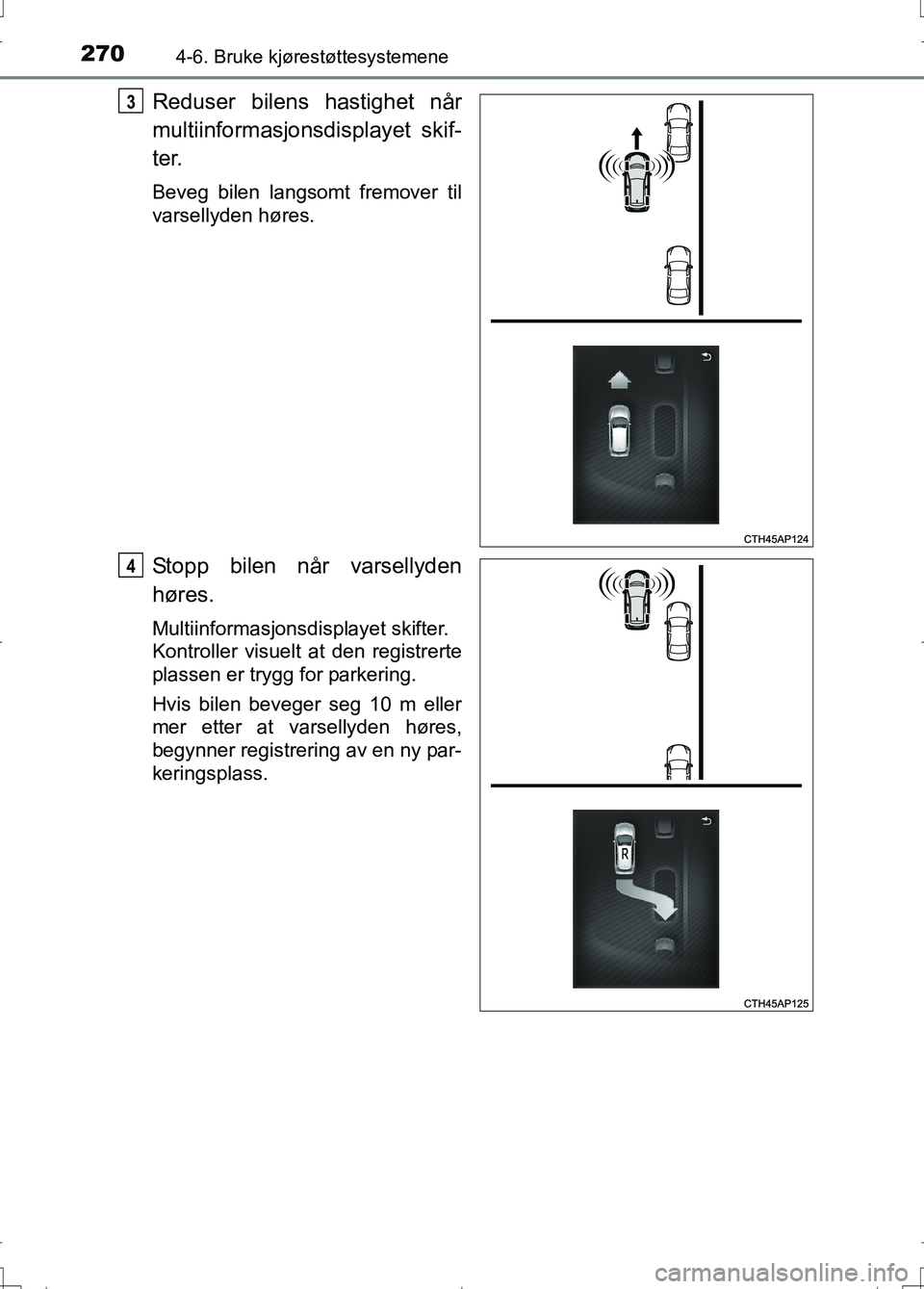

2704-6. Bruke kjørestøttesystemene
OM12J31NO
Reduser bilens hastighet når
multiinformasjonsdisplayet skif-
ter.
Beveg bilen langsomt fremover til
varsellyden høres.
Stopp bilen når varsellyden
høres.
Multiinformasjonsdisplayet skifter.
Kontroller visuelt at den registrerte
plassen er trygg for parkering.
Hvis bilen beveger seg 10 m eller
mer etter at varsellyden høres,
begynner registrering av en ny par-
keringsplass.
3
4
AURIS Touring Sports_OM_NO_OM12J31NO.book Page 270 Wednesday, December 16, 2015 4:52 PM

2714-6. Bruke kjørestøttesystemene
OM12J31NO
4
Kjøring

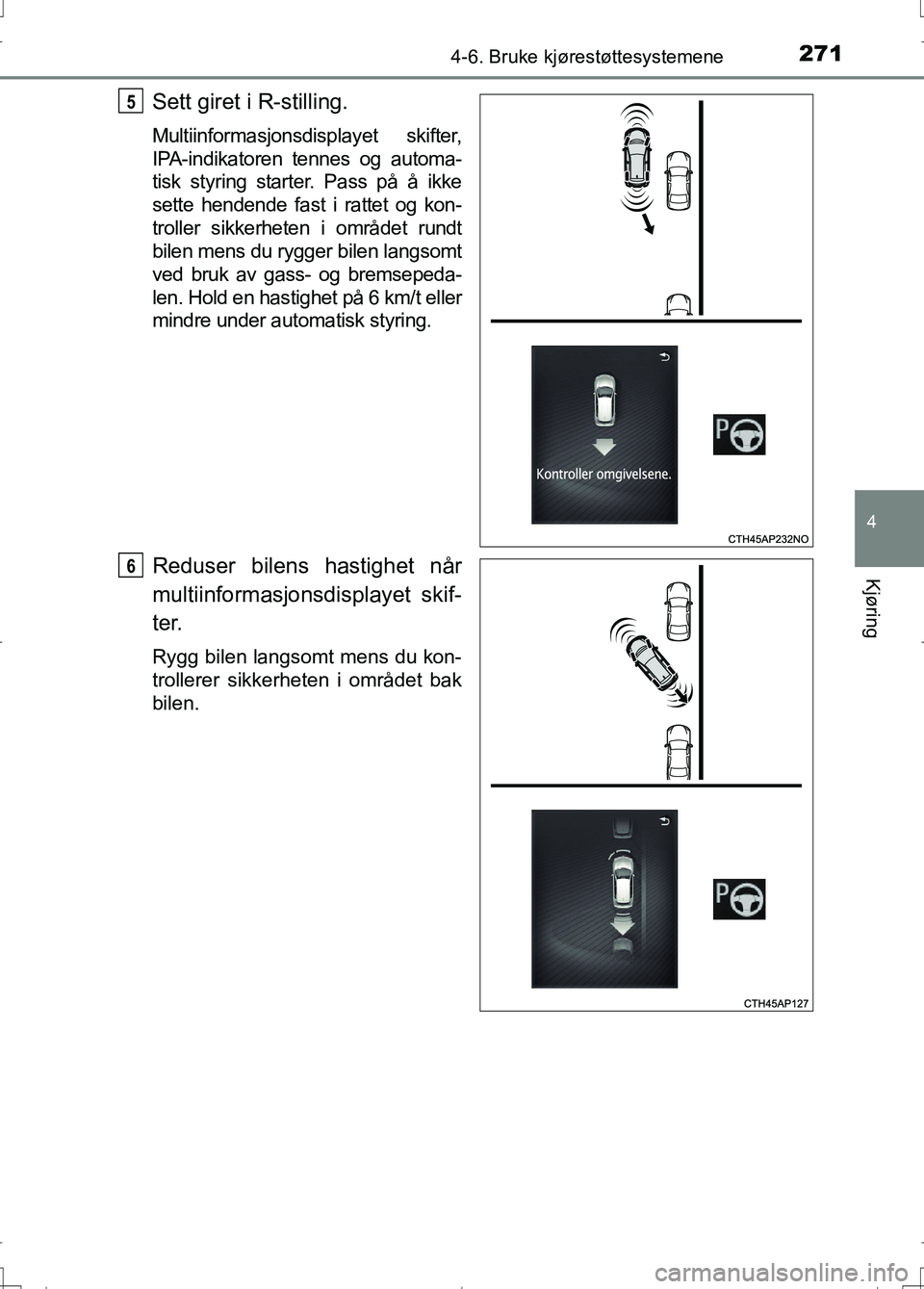

Sett giret i R-stilling.
Multiinformasjonsdisplayet skifter,
IPA-indikatoren tennes og automa-
tisk styring starter. Pass på å ikke
sette hendende fast i rattet og kon-
troller sikkerheten i området rundt
bilen mens du rygger bilen langsomt
ved bruk av gass- og bremsepeda-
len. Hold en hastighet på 6 km/t eller
mindre under automatisk styring.
Reduser bilens hastighet når
multiinformasjonsdisplayet skif-
ter.
Rygg bilen langsomt mens du kon-
trollerer sikkerheten i området bak
bilen.
5
6
AURIS Touring Sports_OM_NO_OM12J31NO.book Page 271 Wednesday, December 16, 2015 4:52 PM

2724-6. Bruke kjørestøttesystemene
OM12J31NO

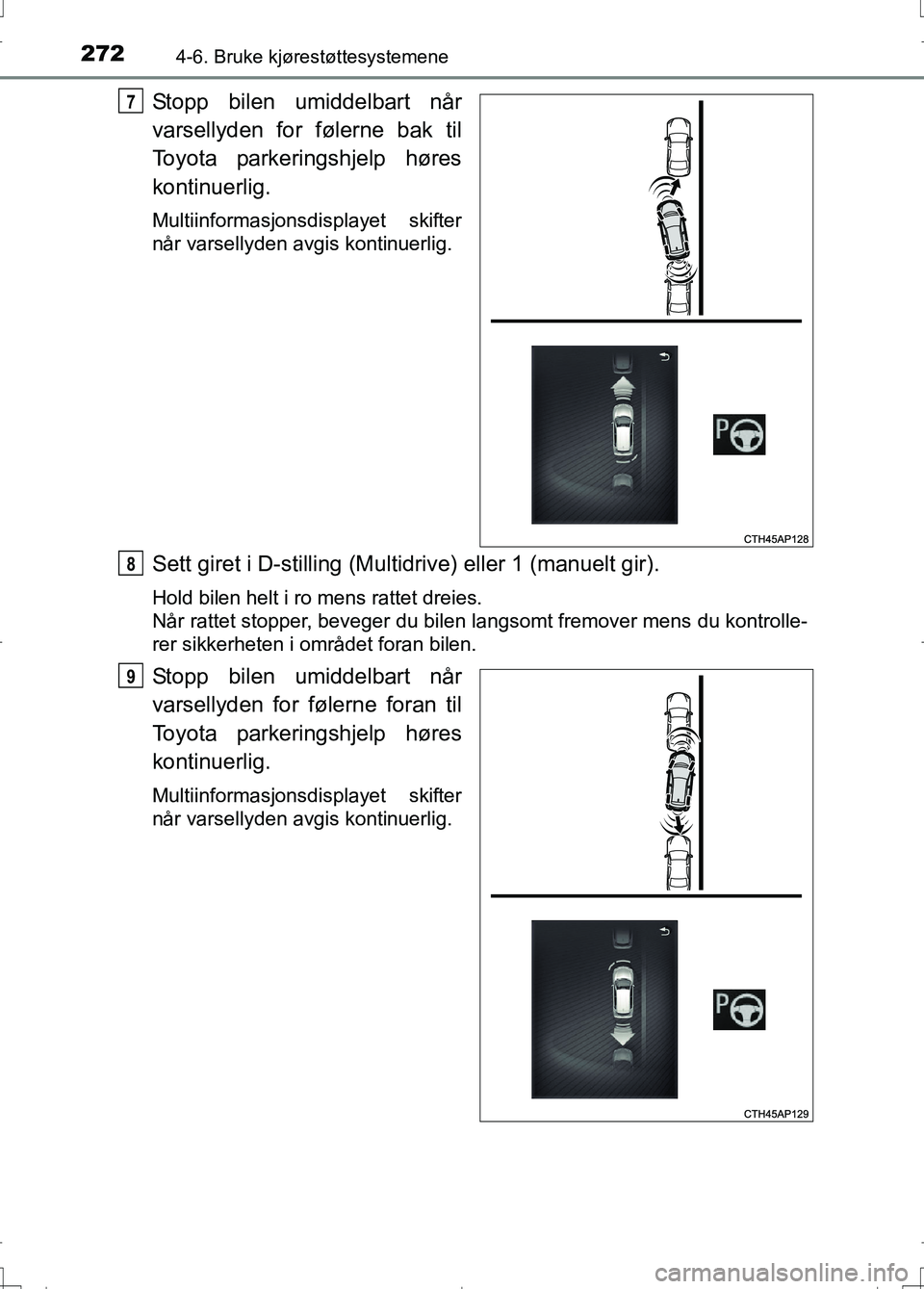

Stopp bilen umiddelbart når
varsellyden for følerne bak til
Toyota parkeringshjelp høres
kontinuerlig.
Multiinformasjonsdisplayet skifter
når varsellyden avgis kontinuerlig.
Sett giret i D-stilling (Multidrive) eller 1 (manuelt gir).
Hold bilen helt i ro mens rattet dreies.
Når rattet stopper, beveger du bilen langsomt fremover mens du kontrolle-
rer sikkerheten i området foran bilen.
Stopp bilen umiddelbart når
varsellyden for følerne foran til
Toyota parkeringshjelp høres
kontinuerlig.
Multiinformasjonsdisplayet skifter
når varsellyden avgis kontinuerlig.
7
8
9
AURIS Touring Sports_OM_NO_OM12J31NO.book Page 272 Wednesday, December 16, 2015 4:52 PM

2734-6. Bruke kjørestøttesystemene
OM12J31NO
4
Kjøring

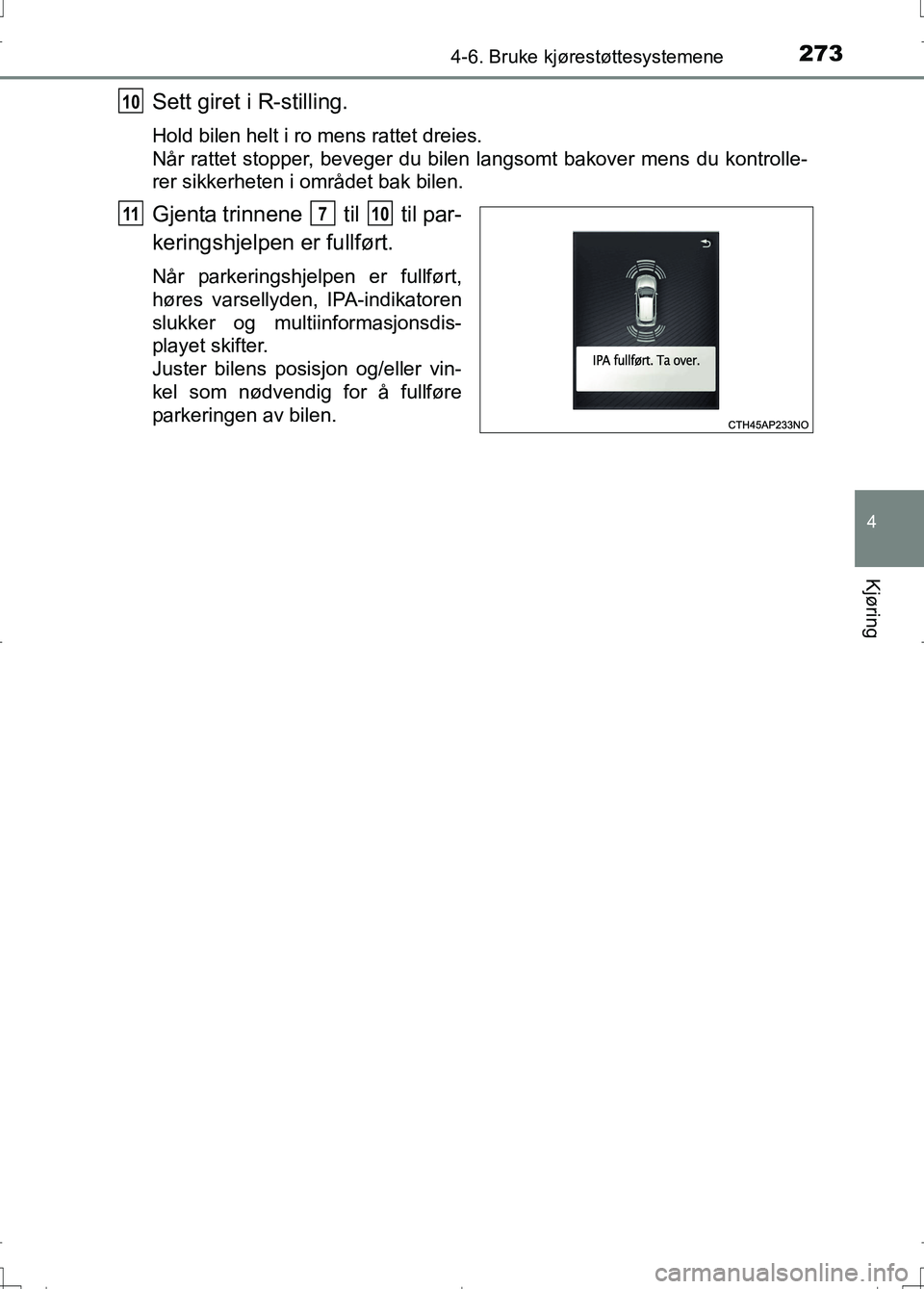

Sett giret i R-stilling.
Hold bilen helt i ro mens rattet dreies.
Når rattet stopper, beveger du bilen langsomt bakover mens du kontrolle-
rer sikkerheten i området bak bilen.
Gjenta trinnene til til par-
keringshjelpen er fullført.
Når parkeringshjelpen er fullført,
høres varsellyden, IPA-indikatoren
slukker og multiinformasjonsdis-
playet skifter.
Juster bilens posisjon og/eller vin-
kel som nødvendig for å fullføre
parkeringen av bilen.
10
11710
AURIS Touring Sports_OM_NO_OM12J31NO.book Page 273 Wednesday, December 16, 2015 4:52 PM

2744-6. Bruke kjørestøttesystemene
OM12J31NO

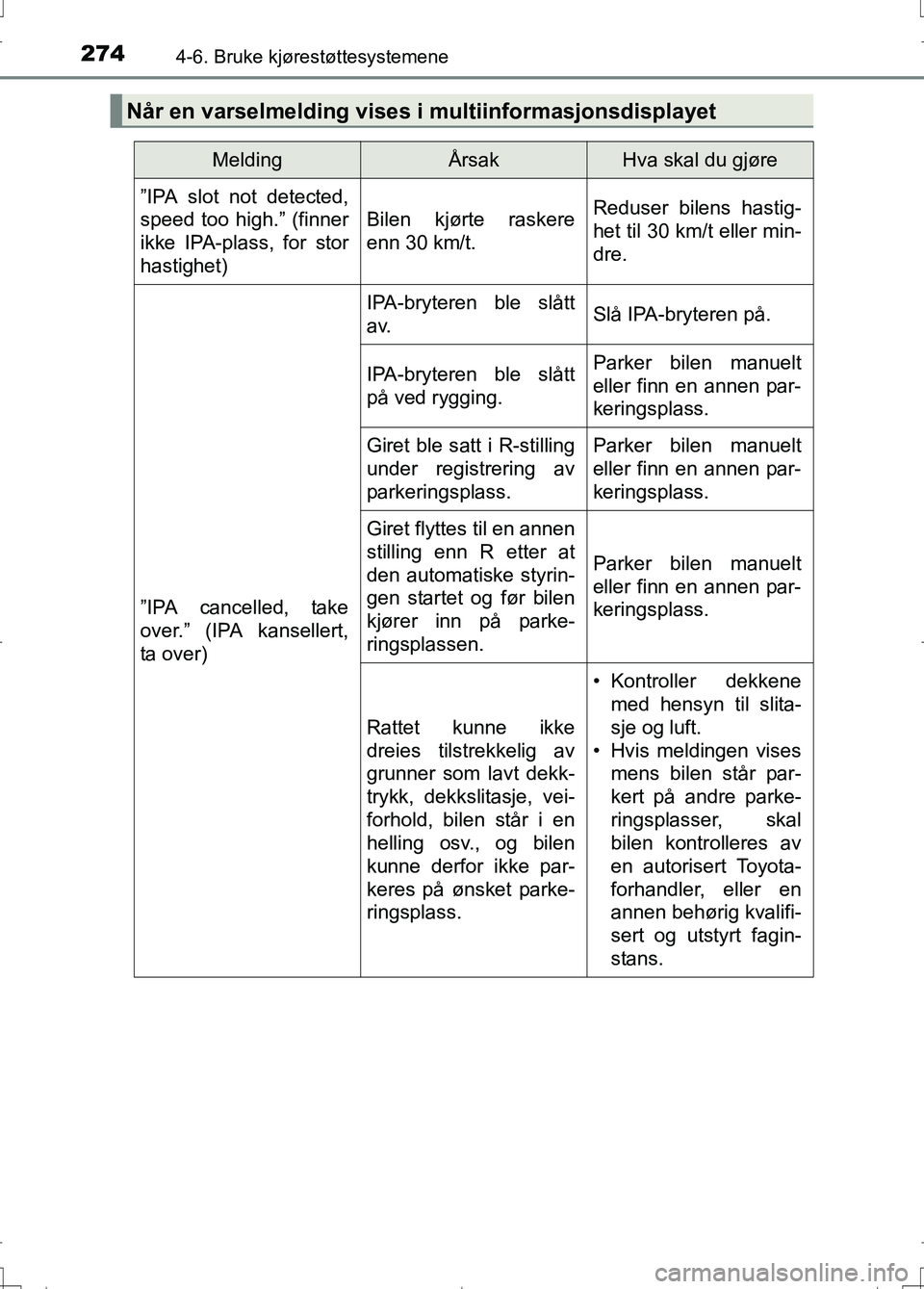

Når en varselmelding vises i multiinformasjonsdisplayet
MeldingÅrsakHva skal du gjøre
”IPA slot not detected,
speed too high.” (finner
ikke IPA-plass, for stor
hastighet) Bilen kjørte raskere
enn 30 km/t.
Reduser bilens hastig-
het til 30 km/t eller min-
dre.
”IPA cancelled, take
over.” (IPA kansellert,
ta over)
IPA-bryteren ble slått
av.Slå IPA-bryteren på.
IPA-bryteren ble slått
på ved rygging.Parker bilen manuelt
eller finn en annen par-
keringsplass.
Giret ble satt i R-stilling
under registrering av
parkeringsplass.Parker bilen manuelt
eller finn en annen par-
keringsplass.
Giret flyttes til en annen
stilling enn R etter at
den automatiske styrin-
gen startet og før bilen
kjører inn på parke-
ringsplassen.
Parker bilen manuelt
eller finn en annen par-
keringsplass.
Rattet kunne ikke
dreies tilstrekkelig av
grunner som lavt dekk-
trykk, dekkslitasje, vei-
forhold, bilen står i en
helling osv., og bilen
kunne derfor ikke par-
keres på ønsket parke-
ringsplass.
• Kontroller dekkene
med hensyn til slita-
sje og luft.
• Hvis meldingen vises mens bilen står par-
kert på andre parke-
ringsplasser, skal
bilen kontrolleres av
en autorisert Toyota-
forhandler, eller en
annen behørig kvalifi-
sert og utstyrt fagin-
stans.
AURIS Touring Sports_OM_NO_OM12J31NO.book Page 274 Wednesday, December 16, 2015 4:52 PM

2754-6. Bruke kjørestøttesystemene
OM12J31NO
4
Kjøring

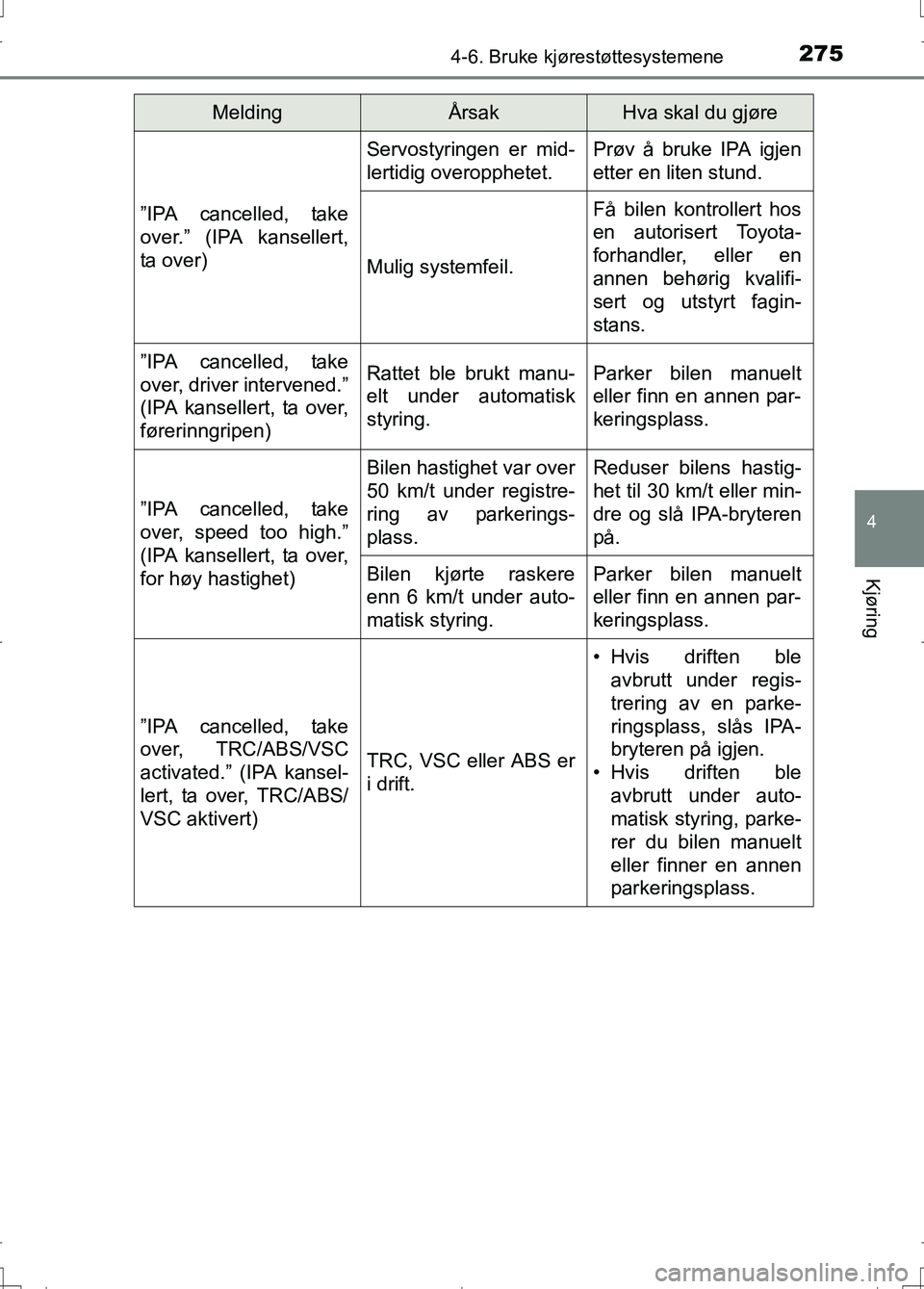

”IPA cancelled, take
over.” (IPA kansellert,
ta over)
Servostyringen er mid-
lertidig overopphetet.Prøv å bruke IPA igjen
etter en liten stund.
Mulig systemfeil.
Få bilen kontrollert hos
en autorisert Toyota-
forhandler, eller en
annen behørig kvalifi-
sert og utstyrt fagin-
stans.
”IPA cancelled, take
over, driver intervened.”
(IPA kansellert, ta over,
førerinngripen)Rattet ble brukt manu-
elt under automatisk
styring.Parker bilen manuelt
eller finn en annen par-
keringsplass.
”IPA cancelled, take
over, speed too high.”
(IPA kansellert, ta over,
for høy hastighet)
Bilen hastighet var over
50 km/t under registre-
ring av parkerings-
plass.Reduser bilens hastig-
het til 30 km/t eller min-
dre og slå IPA-bryteren
på.
Bilen kjørte raskere
enn 6 km/t under auto-
matisk styring.Parker bilen manuelt
eller finn en annen par-
keringsplass.
”IPA cancelled, take
over, TRC/ABS/VSC
activated.” (IPA kansel-
lert, ta over, TRC/ABS/
VSC aktivert)
TRC, VSC eller ABS er
i drift.
• Hvis driften bleavbrutt under regis-
trering av en parke-
ringsplass, slås IPA-
bryteren på igjen.
• Hvis driften ble avbrutt under auto-
matisk styring, parke-
rer du bilen manuelt
eller finner en annen
parkeringsplass.
MeldingÅrsakHva skal du gjøre
AURIS Touring Sports_OM_NO_OM12J31NO.book Page 275 Wednesday, December 16, 2015 4:52 PM

2764-6. Bruke kjørestøttesystemene
OM12J31NO

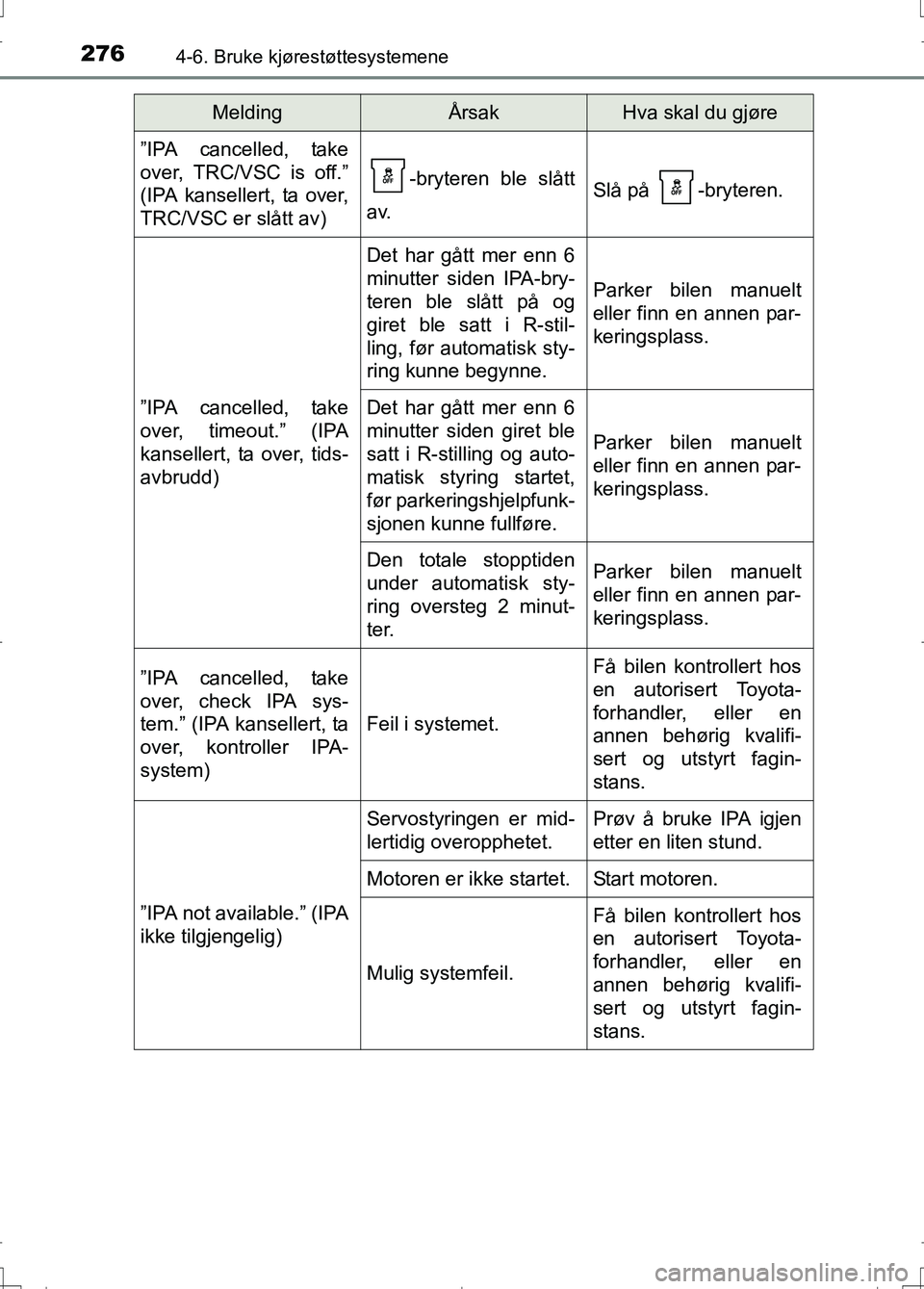

”IPA cancelled, take
over, TRC/VSC is off.”
(IPA kansellert, ta over,
TRC/VSC er slått av)
-bryteren ble slått
av.Slå på -bryteren.
”IPA cancelled, take
over, timeout.” (IPA
kansellert, ta over, tids-
avbrudd)
Det har gått mer enn 6
minutter siden IPA-bry-
teren ble slått på og
giret ble satt i R-stil-
ling, før automatisk sty-
ring kunne begynne.
Parker bilen manuelt
eller finn en annen par-
keringsplass.
Det har gått mer enn 6
minutter siden giret ble
satt i R-stilling og auto-
matisk styring startet,
før parkeringshjelpfunk-
sjonen kunne fullføre.
Parker bilen manuelt
eller finn en annen par-
keringsplass.
Den totale stopptiden
under automatisk sty-
ring oversteg 2 minut-
ter.Parker bilen manuelt
eller finn en annen par-
keringsplass.
”IPA cancelled, take
over, check IPA sys-
tem.” (IPA kansellert, ta
over, kontroller IPA-
system)
Feil i systemet.
Få bilen kontrollert hos
en autorisert Toyota-
forhandler, eller en
annen behørig kvalifi-
sert og utstyrt fagin-
stans.
”IPA not available.” (IPA
ikke tilgjengelig)
Servostyringen er mid-
lertidig overopphetet.Prøv å bruke IPA igjen
etter en liten stund.
Motoren er ikke startet.Start motoren.
Mulig systemfeil.
Få bilen kontrollert hos
en autorisert Toyota-
forhandler, eller en
annen behørig kvalifi-
sert og utstyrt fagin-
stans.
MeldingÅrsakHva skal du gjøre
AURIS Touring Sports_OM_NO_OM12J31NO.book Page 276 Wednesday, December 16, 2015 4:52 PM

2774-6. Bruke kjørestøttesystemene
OM12J31NO
4
Kjøring

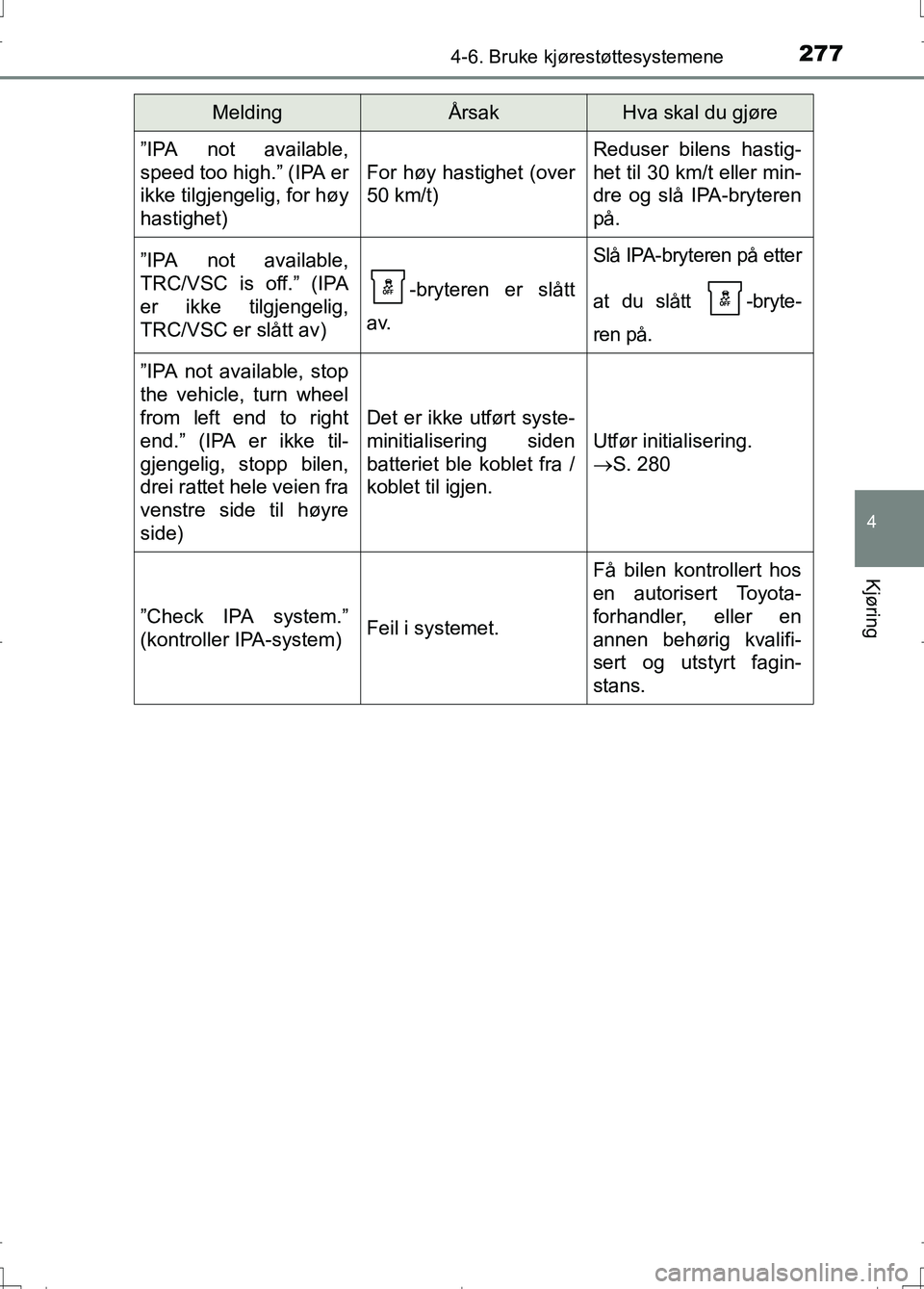

”IPA not available,
speed too high.” (IPA er
ikke tilgjengelig, for høy
hastighet)
For høy hastighet (over
50 km/t)
Reduser bilens hastig-
het til 30 km/t eller min-
dre og slå IPA-bryteren
på.
”IPA not available,
TRC/VSC is off.” (IPA
er ikke tilgjengelig,
TRC/VSC er slått av)
-bryteren er slått
av.
Slå IPA-bryteren på etter
at du slått -bryte-
ren på.
”IPA not available, stop
the vehicle, turn wheel
from left end to right
end.” (IPA er ikke til-
gjengelig, stopp bilen,
drei rattet hele veien fra
venstre side til høyre
side)
Det er ikke utført syste-
minitialisering siden
batteriet ble koblet fra /
koblet til igjen.
Utfør initialisering.
 S. 280
”Check IPA system.”
(kontroller IPA-system)Feil i systemet.
Få bilen kontrollert hos
en autorisert Toyota-
forhandler, eller en
annen behørig kvalifi-
sert og utstyrt fagin-
stans.
MeldingÅrsakHva skal du gjøre
AURIS Touring Sports_OM_NO_OM12J31NO.book Page 277 Wednesday, December 16, 2015 4:52 PM

2784-6. Bruke kjørestøttesystemene
OM12J31NO

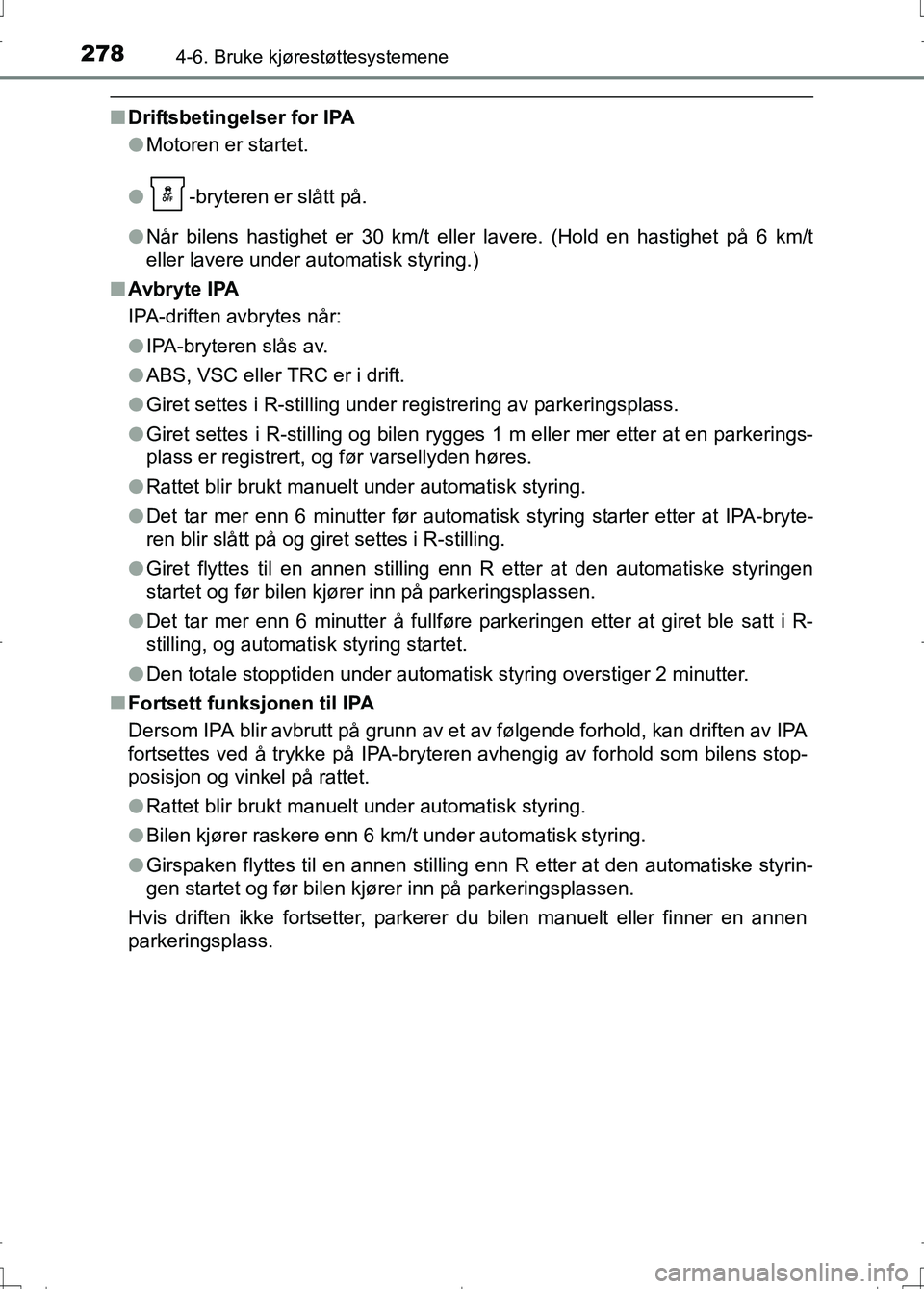

nDriftsbetingelser for IPA
lMotoren er startet.
l -bryteren er slått på.
l Når bilens hastighet er 30 km/t eller lavere. (Hold en hastighet på\
6 km/t
eller lavere under automatisk styring.)
n Avbryte IPA
IPA-driften avbrytes når:
lIPA-bryteren slås av.
l ABS, VSC eller TRC er i drift.
l Giret settes i R-stilling under registrering av parkeringsplass.
l Giret settes i R-stilling og bilen rygges 1 m eller mer etter at en parkerings-
plass er registrert, og før varsellyden høres.
l Rattet blir brukt manuelt under automatisk styring.
l Det tar mer enn 6 minutter før automatisk styring starter etter at IPA-bryte-
ren blir slått på og giret settes i R-stilling.
l Giret flyttes til en annen stilling enn R etter at den automatiske styringen
startet og før bilen kjører inn på parkeringsplassen.
l Det tar mer enn 6 minutter å fullføre parkeringen etter at giret ble satt i R-
stilling, og automatisk styring startet.
l Den totale stopptiden under automatisk styring overstiger 2 minutter.
n Fortsett funksjonen til IPA
Dersom IPA blir avbrutt på grunn av et av følgende forhold, kan driften av IPA
fortsettes ved å trykke på IPA-bryteren avhengig av forhold som bilens stop-
posisjon og vinkel på rattet.
lRattet blir brukt manuelt under automatisk styring.
l Bilen kjører raskere enn 6 km/t under automatisk styring.
l Girspaken flyttes til en annen stilling enn R etter at den automatiske styrin-
gen startet og før bilen kjører inn på parkeringsplassen.
Hvis driften ikke fortsetter, parkerer du bilen manuelt eller finner en annen
parkeringsplass.
