TOYOTA AURIS 2016 Instruksjoner for bruk (in Norwegian)

4597-3. Vedlikehold du kan gjøre selv
OM12J31NO
7
Vedlikehold og stell

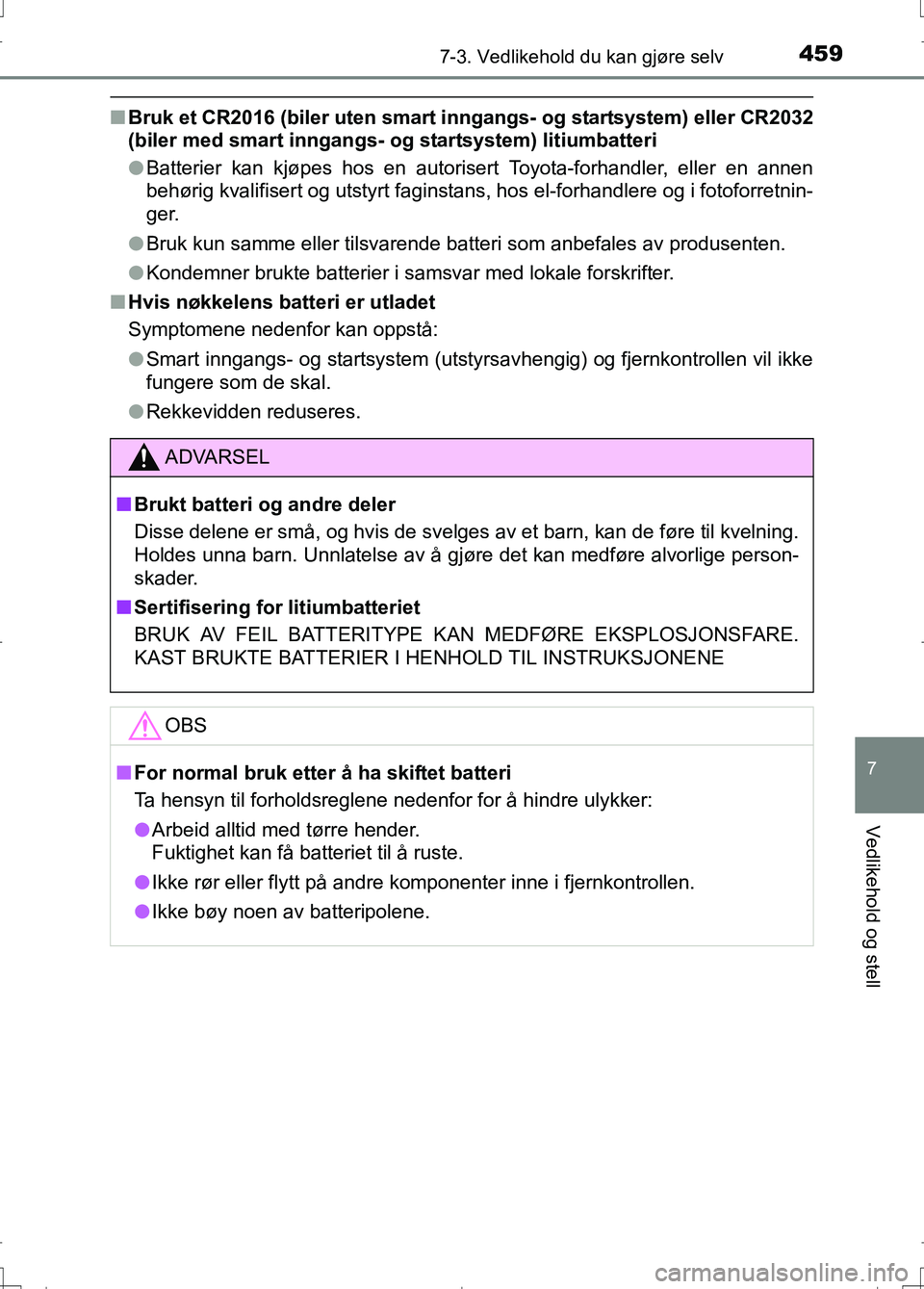

nBruk et CR2016 (biler uten smart i nngangs- og startsystem) eller CR2032
(biler med smart inngangs- og startsystem) litiumbatteri
l Batterier kan kjøpes hos en autorisert Toyota-forhandler, eller en annen
behørig kvalifisert og utstyrt faginstans, hos el-forhandlere og i fotoforretnin-
ger.
l Bruk kun samme eller tilsvarende batteri som anbefales av produsenten.
l Kondemner brukte batterier i samsvar med lokale forskrifter.
n Hvis nøkkelens batteri er utladet
Symptomene nedenfor kan oppstå:
lSmart inngangs- og startsystem (utstyrsavhengig) og fjernkontrollen vil ikke
fungere som de skal.
l Rekkevidden reduseres.
ADVARSEL
nBrukt batteri og andre deler
Disse delene er små, og hvis de svelges av et barn, kan de føre til kvelning.
Holdes unna barn. Unnlatelse av å gjøre det kan medføre alvorlige person-
skader.
n Sertifisering for litiumbatteriet
BRUK AV FEIL BATTERITYPE KAN MEDFØRE EKSPLOSJONSFARE.
KAST BRUKTE BATTERIER I HENHOLD TIL INSTRUKSJONENE
OBS
nFor normal bruk etter å ha skiftet batteri
Ta hensyn til forholdsreglene nedenfor for å hindre ulykker:
l Arbeid alltid med tørre hender.
Fuktighet kan få batteriet til å ruste.
l Ikke rør eller flytt på andre komponenter inne i fjernkontrollen.
l Ikke bøy noen av batteripolene.
AURIS Touring Sports_OM_NO_OM12J31NO.book Page 459 Wednesday, December 16, 2015 4:52 PM

4607-3. Vedlikehold du kan gjøre selv
OM12J31NO

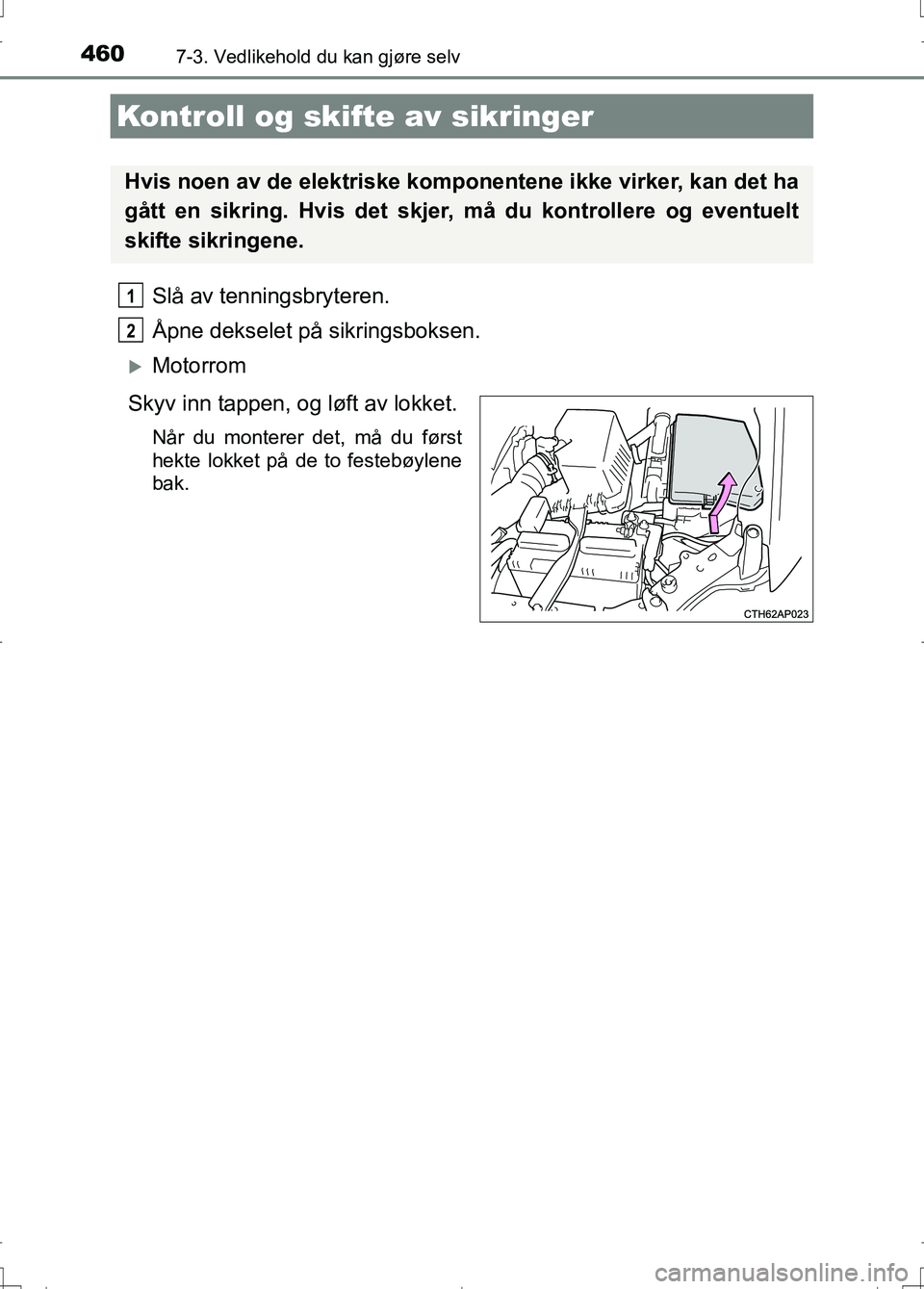

Slå av tenningsbryteren.
Åpne dekselet på sikringsboksen.
Motorrom
Skyv inn tappen, og løft av lokket.
Når du monterer det, må du først
hekte lokket på de to festebøylene
bak.
Kontroll og skifte av sikringer
Hvis noen av de elektriske komponentene ikke virker, kan det ha
gått en sikring. Hvis det skjer, må du kontrollere og eventuelt
skifte sikringene.
1
2
AURIS Touring Sports_OM_NO_OM12J31NO.book Page 460 Wednesday, December 16, 2015 4:52 PM

4617-3. Vedlikehold du kan gjøre selv
OM12J31NO
7
Vedlikehold og stell

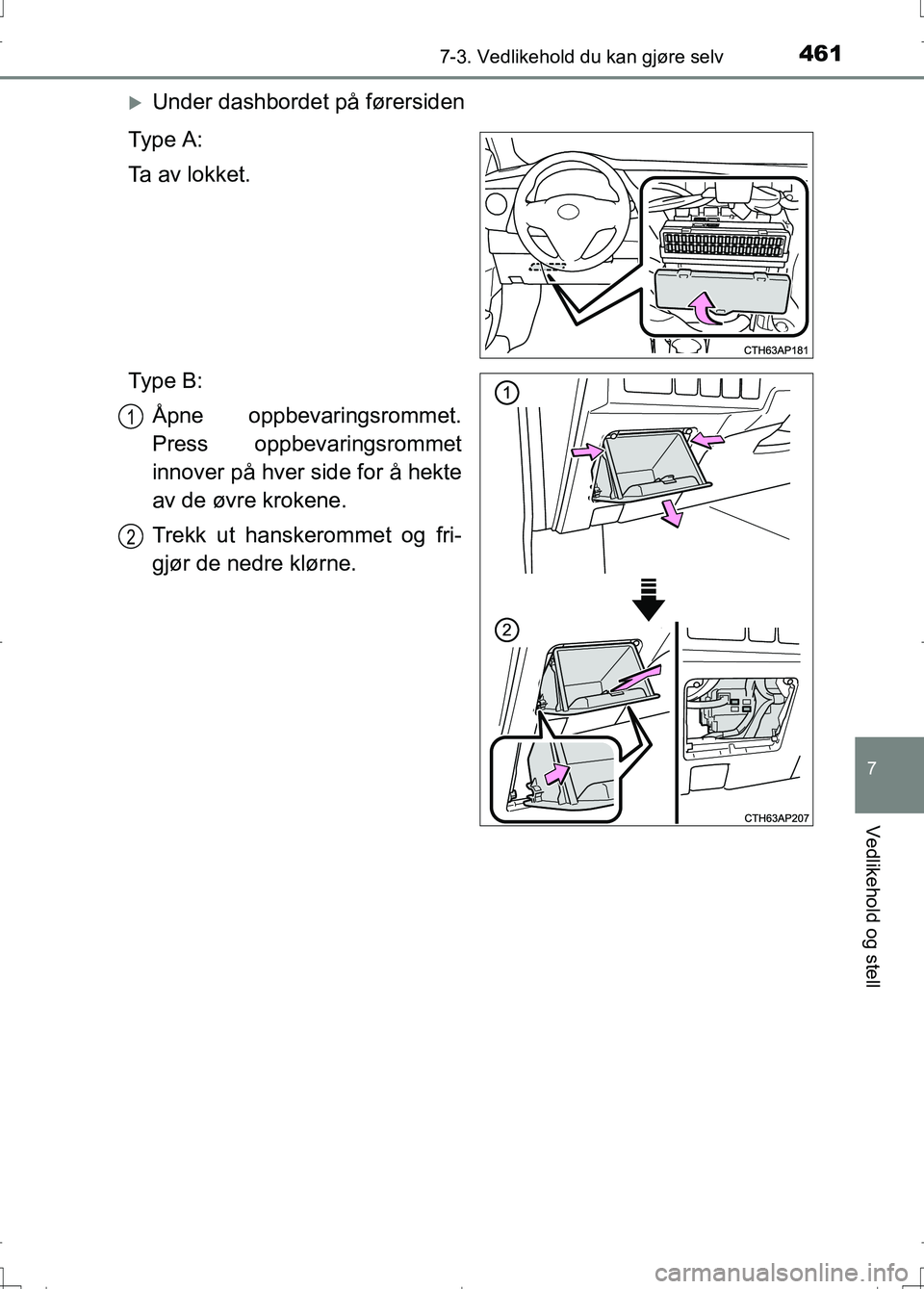

Under dashbordet på førersiden
Ty p e A :
Ta av lokket.
Ty p e B : Åpne oppbevaringsrommet.
Press oppbevaringsrommet
innover på hver side for å hekte
av de øvre krokene.
Trekk ut hanskerommet og fri-
gjør de nedre klørne.
1
2
AURIS Touring Sports_OM_NO_OM12J31NO.book Page 461 Wednesday, December 16, 2015 4:52 PM

4627-3. Vedlikehold du kan gjøre selv
OM12J31NO

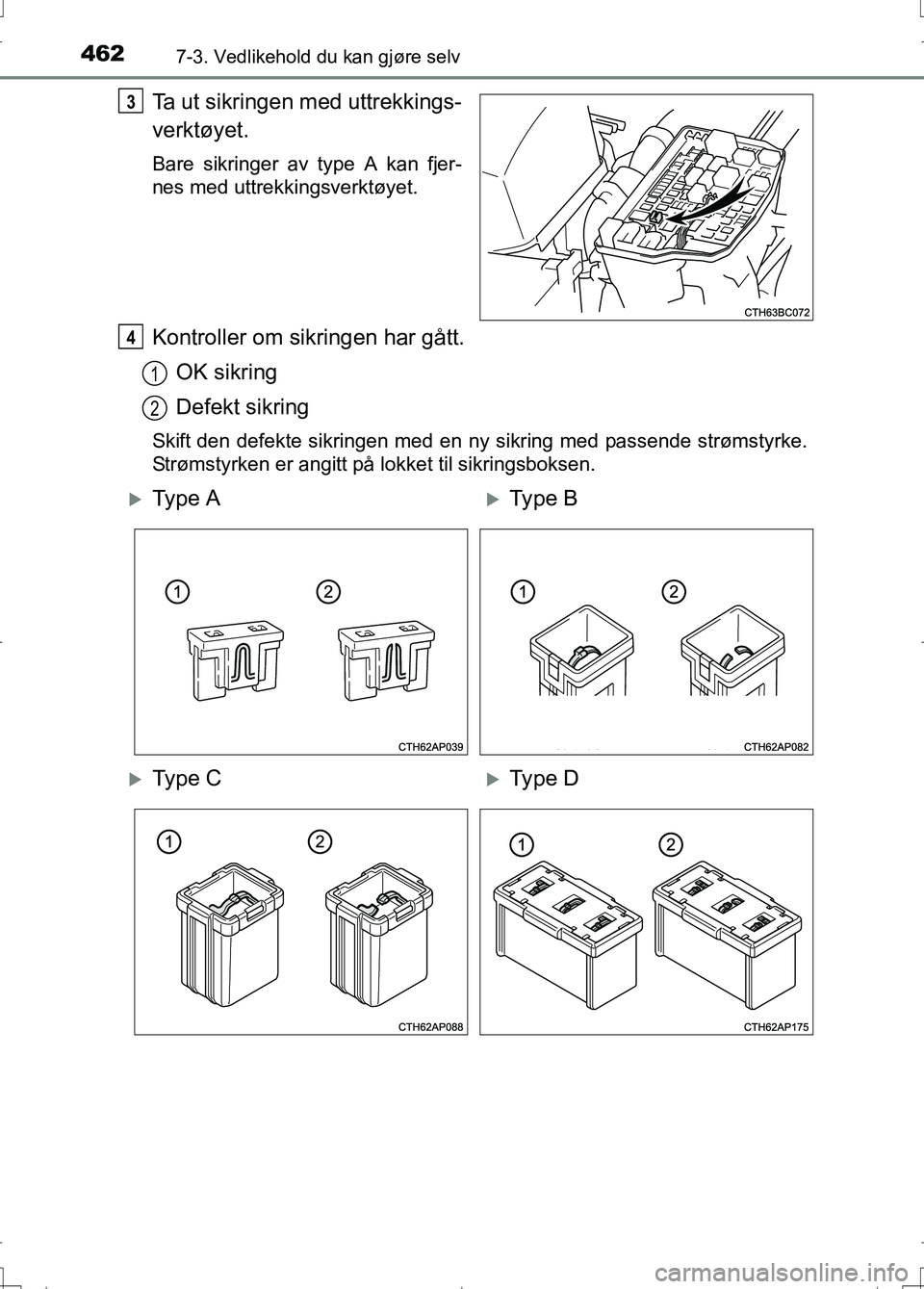

Ta ut sikringen med uttrekkings-
verktøyet.
Bare sikringer av type A kan fjer-
nes med uttrekkingsverktøyet.
Kontroller om sikringen har gått.OK sikring
Defekt sikring
Skift den defekte sikringen med en ny sikring med passende strømstyrke.
Strømstyrken er angitt på lokket til sikringsboksen.
3
4
1
2
Ty p e AType B
Ty p e CType D
AURIS Touring Sports_OM_NO_OM12J31NO.book Page 462 Wednesday, December 16, 2015 4:52 PM

4637-3. Vedlikehold du kan gjøre selv
OM12J31NO
7
Vedlikehold og stell

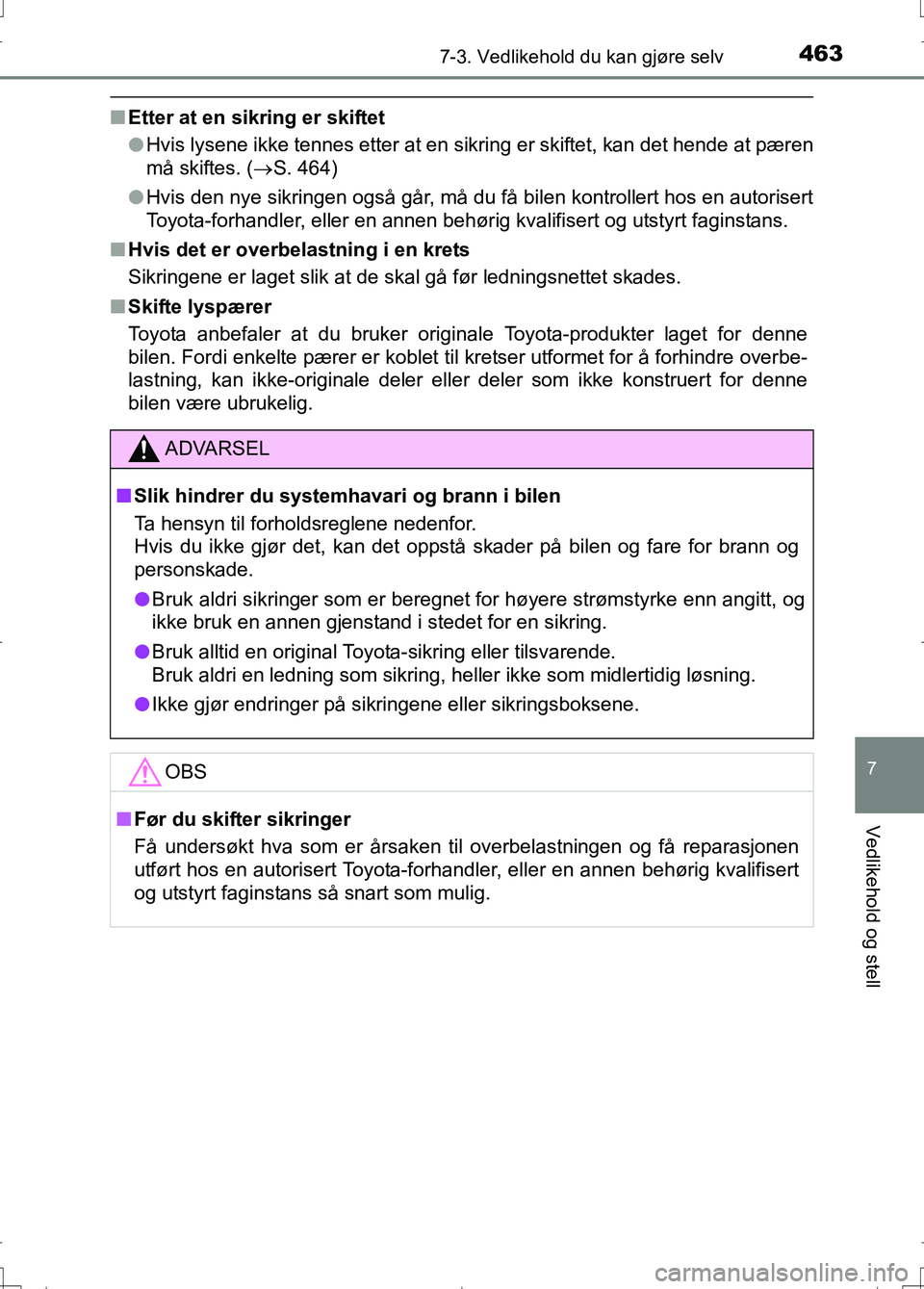

nEtter at en sikring er skiftet
lHvis lysene ikke tennes etter at en sikring er skiftet, kan det hende at pæren
må skiftes. ( S. 464)
l Hvis den nye sikringen også går, må du få bilen kontrollert hos en autorisert
Toyota-forhandler, eller en annen behørig kvalifisert og utstyrt faginstans.
n Hvis det er overbelastning i en krets
Sikringene er laget slik at de skal gå før ledningsnettet skades.
n Skifte lyspærer
Toyota anbefaler at du bruker originale Toyota-produkter laget for denne
bilen. Fordi enkelte pærer er koblet til kretser utformet for å forhindre overbe-
lastning, kan ikke-originale deler eller deler som ikke konstruert for denne
bilen være ubrukelig.
ADVARSEL
nSlik hindrer du systemhavari og brann i bilen
Ta hensyn til forholdsreglene nedenfor.
Hvis du ikke gjør det, kan det oppstå skader på bilen og fare for brann og
personskade.
l Bruk aldri sikringer som er beregnet for høyere strømstyrke enn angitt, og
ikke bruk en annen gjenstand i stedet for en sikring.
l Bruk alltid en original Toyota-sikring eller tilsvarende.
Bruk aldri en ledning som sikring, heller ikke som midlertidig løsning.
l Ikke gjør endringer på sikringene eller sikringsboksene.
OBS
nFør du skifter sikringer
Få undersøkt hva som er årsaken til overbelastningen og få reparasjonen
utført hos en autorisert Toyota-forhandler, eller en annen behørig kvalifisert
og utstyrt faginstans så snart som mulig.
AURIS Touring Sports_OM_NO_OM12J31NO.book Page 463 Wednesday, December 16, 2015 4:52 PM

4647-3. Vedlikehold du kan gjøre selv
OM12J31NO

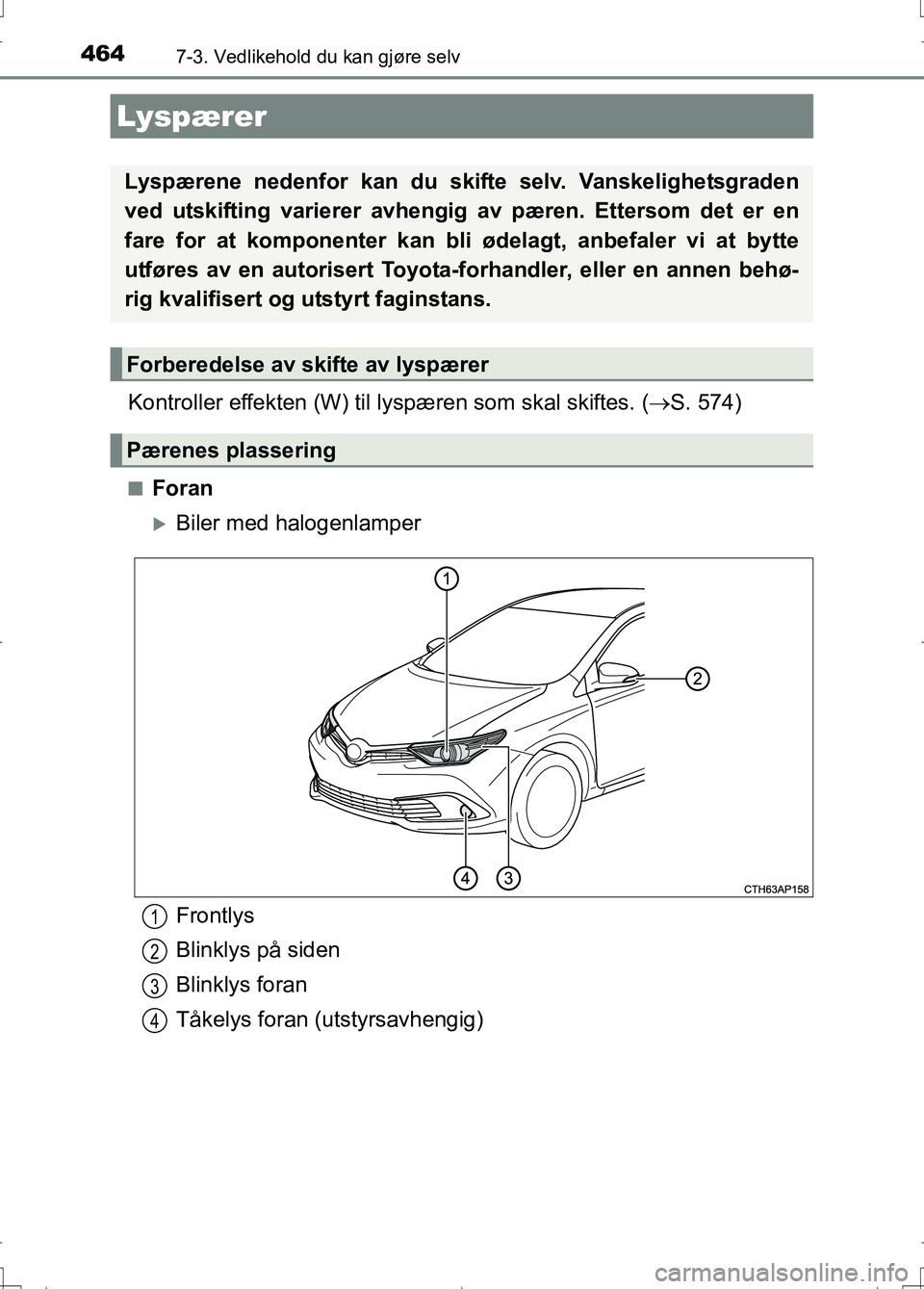

Kontroller effekten (W) til lyspæren som skal skiftes. ( S. 574)
nForan
Biler med halogenlamper
Lyspærer
Lyspærene nedenfor kan du skifte selv. Vanskelighetsgraden
ved utskifting varierer avhengig av pæren. Ettersom det er en
fare for at komponenter kan bli ødelagt, anbefaler vi at bytte
utføres av en autorisert Toyota-forhandler, eller en annen behø-
rig kvalifisert og utstyrt faginstans.
Forberedelse av skifte av lyspærer
Pærenes plassering
Frontlys
Blinklys på siden
Blinklys foran
Tåkelys foran (utstyrsavhengig)1
2
3
4
AURIS Touring Sports_OM_NO_OM12J31NO.book Page 464 Wednesday, December 16, 2015 4:52 PM

4657-3. Vedlikehold du kan gjøre selv
OM12J31NO
7
Vedlikehold og stell

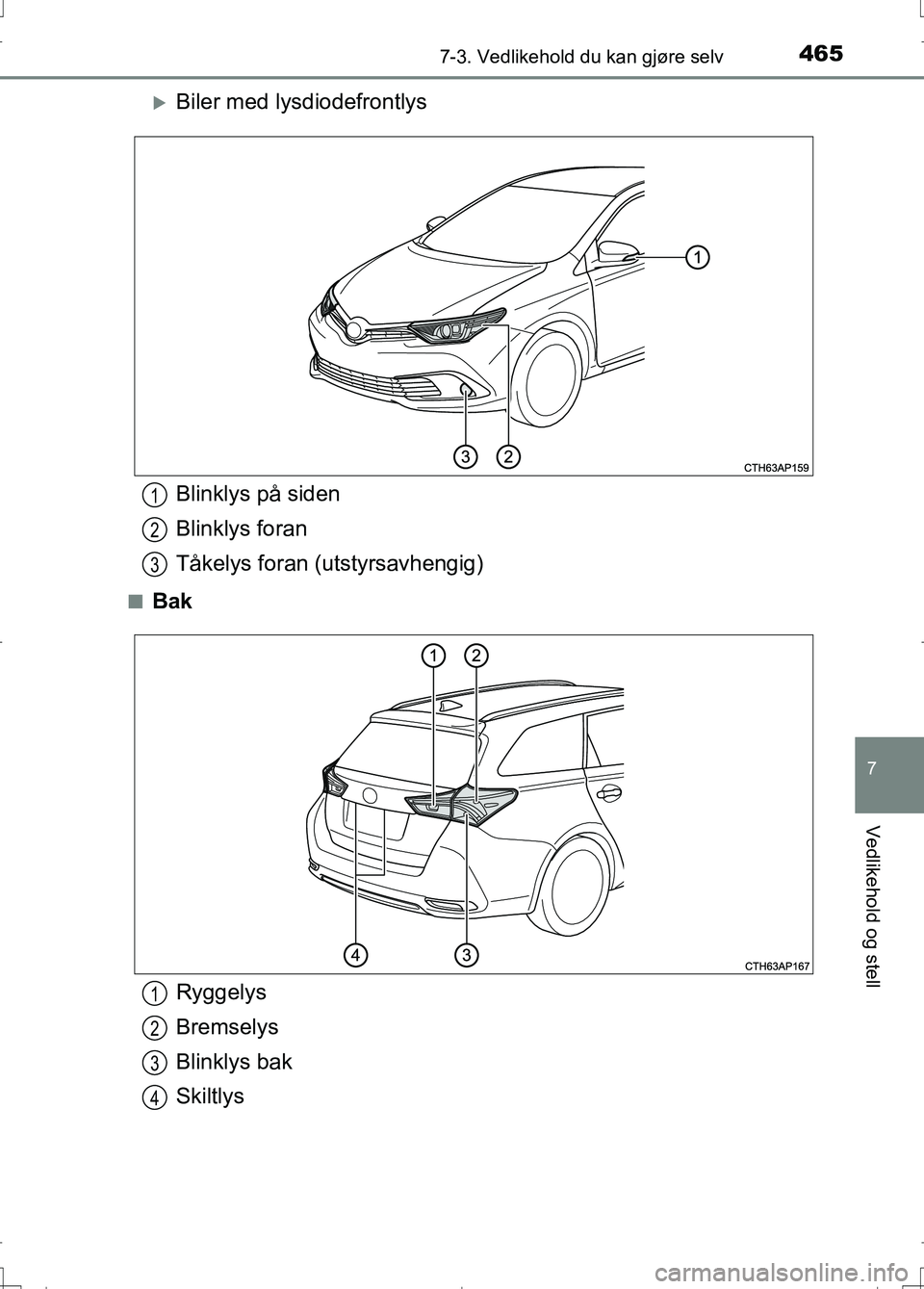

Biler med lysdiodefrontlys
nBak
Blinklys på siden
Blinklys foran
Tåkelys foran (utstyrsavhengig)1
2
3
Ryggelys
Bremselys
Blinklys bak
Skiltlys1
2
3
4
AURIS Touring Sports_OM_NO_OM12J31NO.book Page 465 Wednesday, December 16, 2015 4:52 PM

4667-3. Vedlikehold du kan gjøre selv
OM12J31NOn

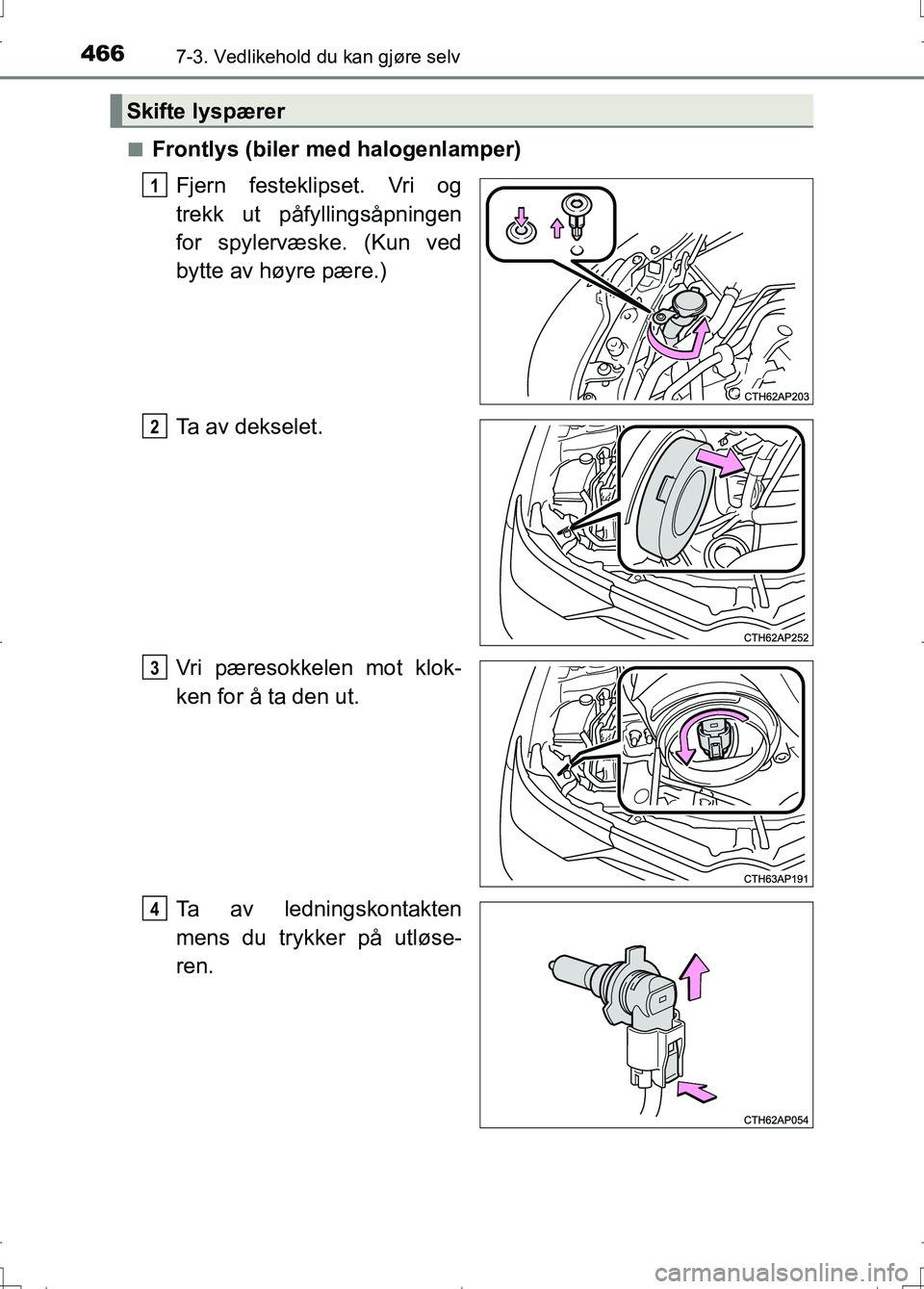

Frontlys (biler med halogenlamper)
Fjern festeklipset. Vri og
trekk ut påfyllingsåpningen
for spylervæske. (Kun ved
bytte av høyre pære.)
Ta av dekselet.
Vri pæresokkelen mot klok-
ken for å ta den ut.
Ta av ledningskontakten
mens du trykker på utløse-
ren.
Skifte lyspærer
1
2
3
4
AURIS Touring Sports_OM_NO_OM12J31NO.book Page 466 Wednesday, December 16, 2015 4:52 PM

4677-3. Vedlikehold du kan gjøre selv
OM12J31NO
7
Vedlikehold og stell

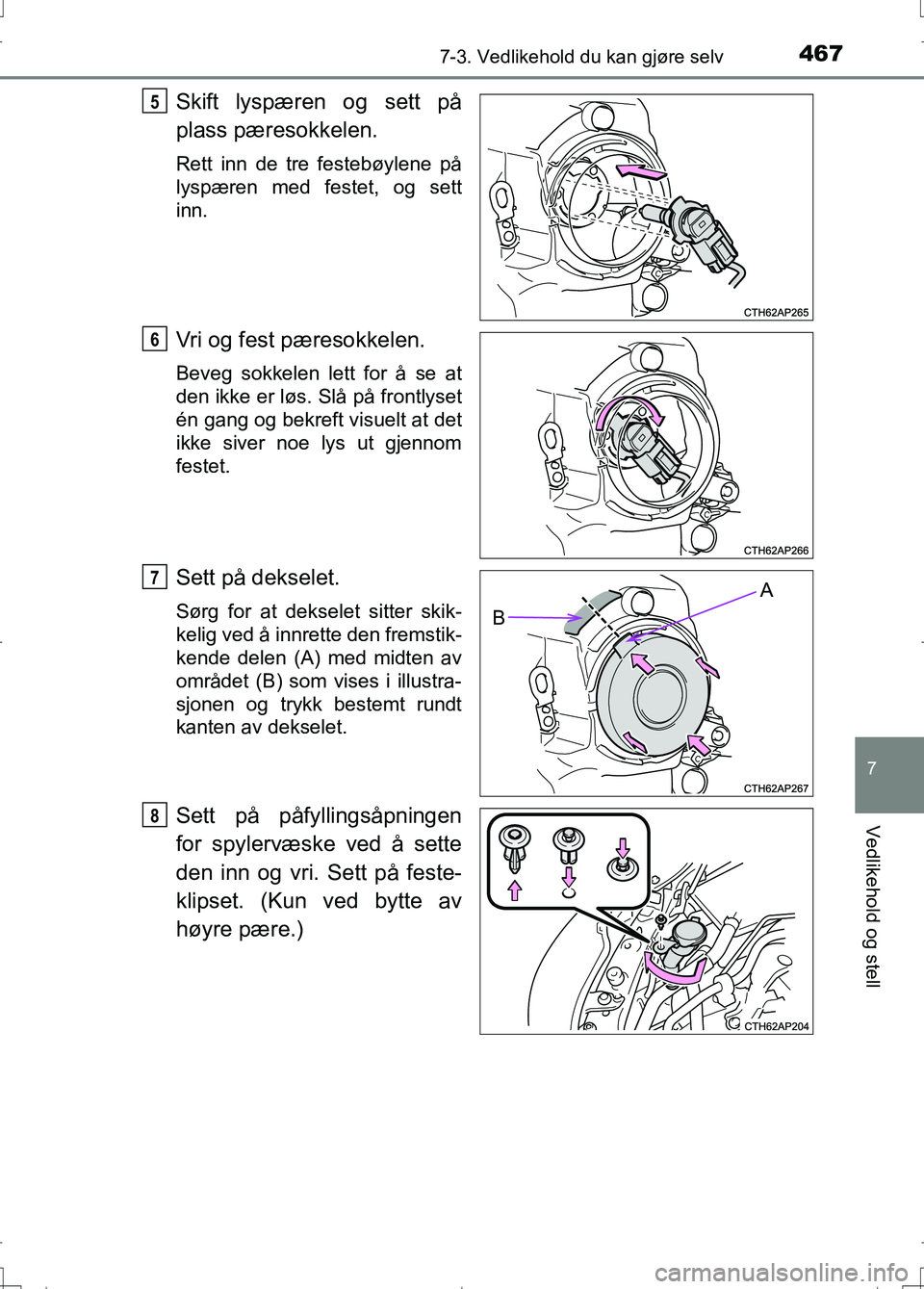

Skift lyspæren og sett på
plass pæresokkelen.
Rett inn de tre festebøylene på
lyspæren med festet, og sett
inn.
Vri og fest pæresokkelen.
Beveg sokkelen lett for å se at
den ikke er løs. Slå på frontlyset
én gang og bekreft visuelt at det
ikke siver noe lys ut gjennom
festet.
Sett på dekselet.
Sørg for at dekselet sitter skik-
kelig ved å innrette den fremstik-
kende delen (A) med midten av
området (B) som vises i illustra-
sjonen og trykk bestemt rundt
kanten av dekselet.
Sett på påfyllingsåpningen
for spylervæske ved å sette
den inn og vri. Sett på feste-
klipset. (Kun ved bytte av
høyre pære.)
5
6
A
B
7
8
AURIS Touring Sports_OM_NO_OM12J31NO.book Page 467 Wednesday, December 16, 2015 4:52 PM

4687-3. Vedlikehold du kan gjøre selv
OM12J31NOn

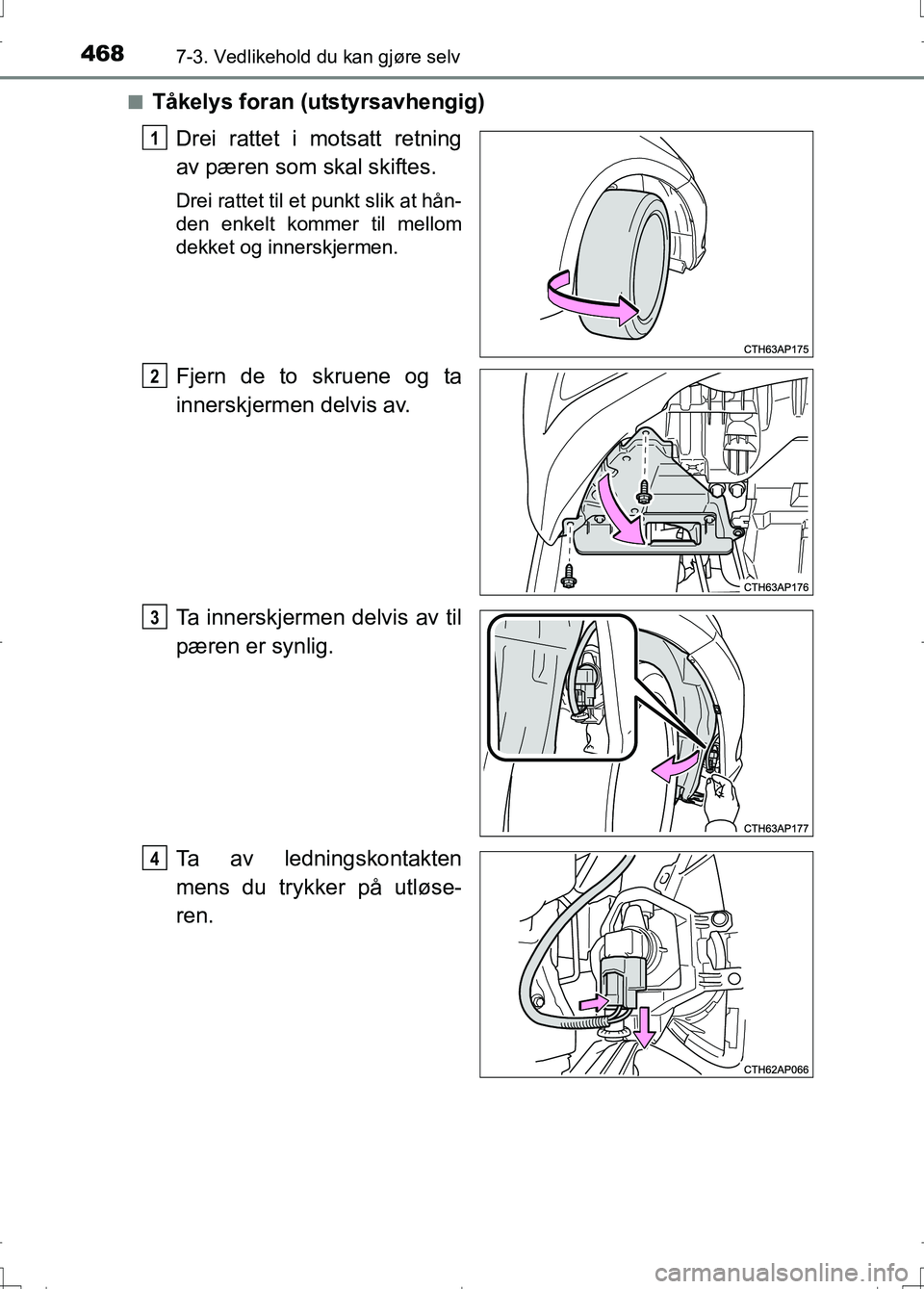

Tåkelys foran (utstyrsavhengig)
Drei rattet i motsatt retning
av pæren som skal skiftes.
Drei rattet til et punkt slik at hån-
den enkelt kommer til mellom
dekket og innerskjermen.
Fjern de to skruene og ta
innerskjermen delvis av.
Ta innerskjermen delvis av til
pæren er synlig.
Ta av ledningskontakten
mens du trykker på utløse-
ren.
1
2
3
4
