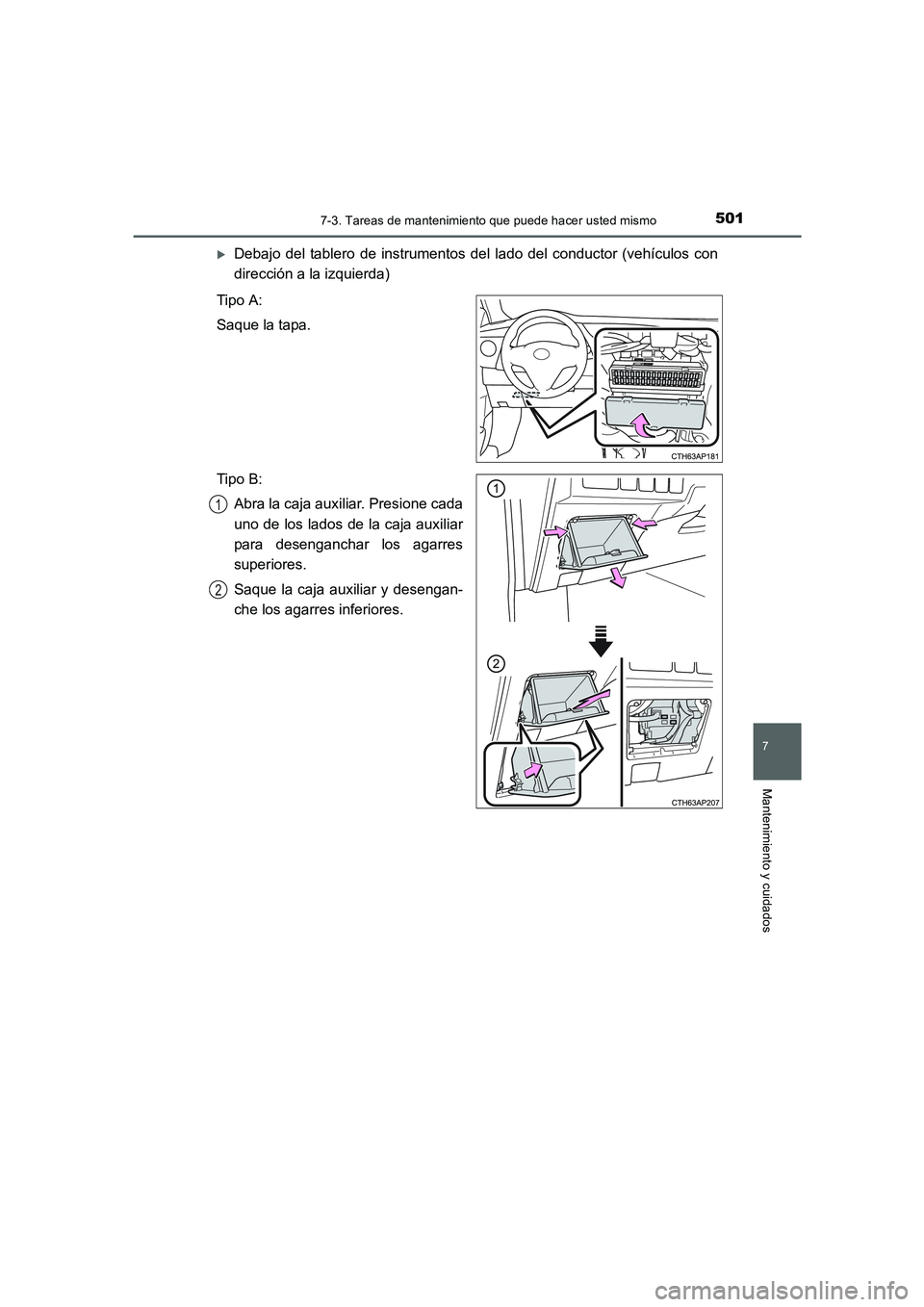

5017-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
UK_AURIS_Touring_Sport_ES (OM12J34S)
XDebajo del tablero de instrumentos del lado del conductor (vehículos con
dirección a la izquierda)
Tipo A:
Saque la tapa.
Tipo B:
Abra la caja auxiliar. Presione cada
uno de los lados de la caja auxiliar
para desenganchar los agarres
superiores.
Saque la caja auxiliar y desengan-
che los agarres inferiores.
1
2
AURIS Touring Sports_OM_ES_OM12J34S.book 501 ページ ２０１５年３月３日　火曜日　午後２時６分

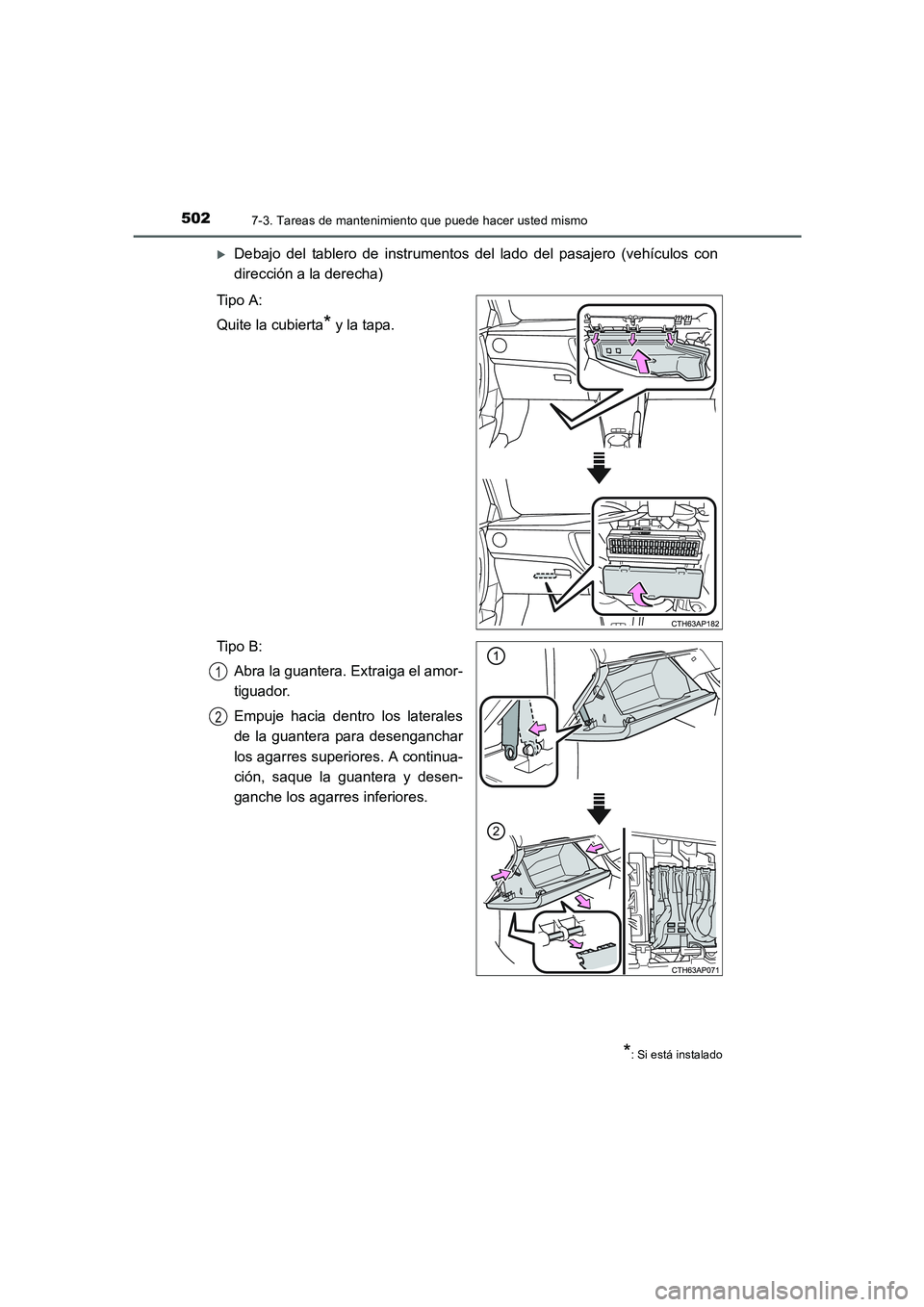

5027-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_Touring_Sport_ES (OM12J34S)
XDebajo del tablero de instrumentos del lado del pasajero (vehículos con
dirección a la derecha)
Tipo A:
Quite la cubierta
* y la tapa.
Tipo B:
Abra la guantera. Extraiga el amor-
tiguador.
Empuje hacia dentro los laterales
de la guantera para desenganchar
los agarres superiores. A continua-
ción, saque la guantera y desen-
ganche los agarres inferiores.
*: Si está instalado
1
2
AURIS Touring Sports_OM_ES_OM12J34S.book 502 ページ ２０１５年３月３日　火曜日　午後２時６分

5037-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
UK_AURIS_Touring_Sport_ES (OM12J34S)

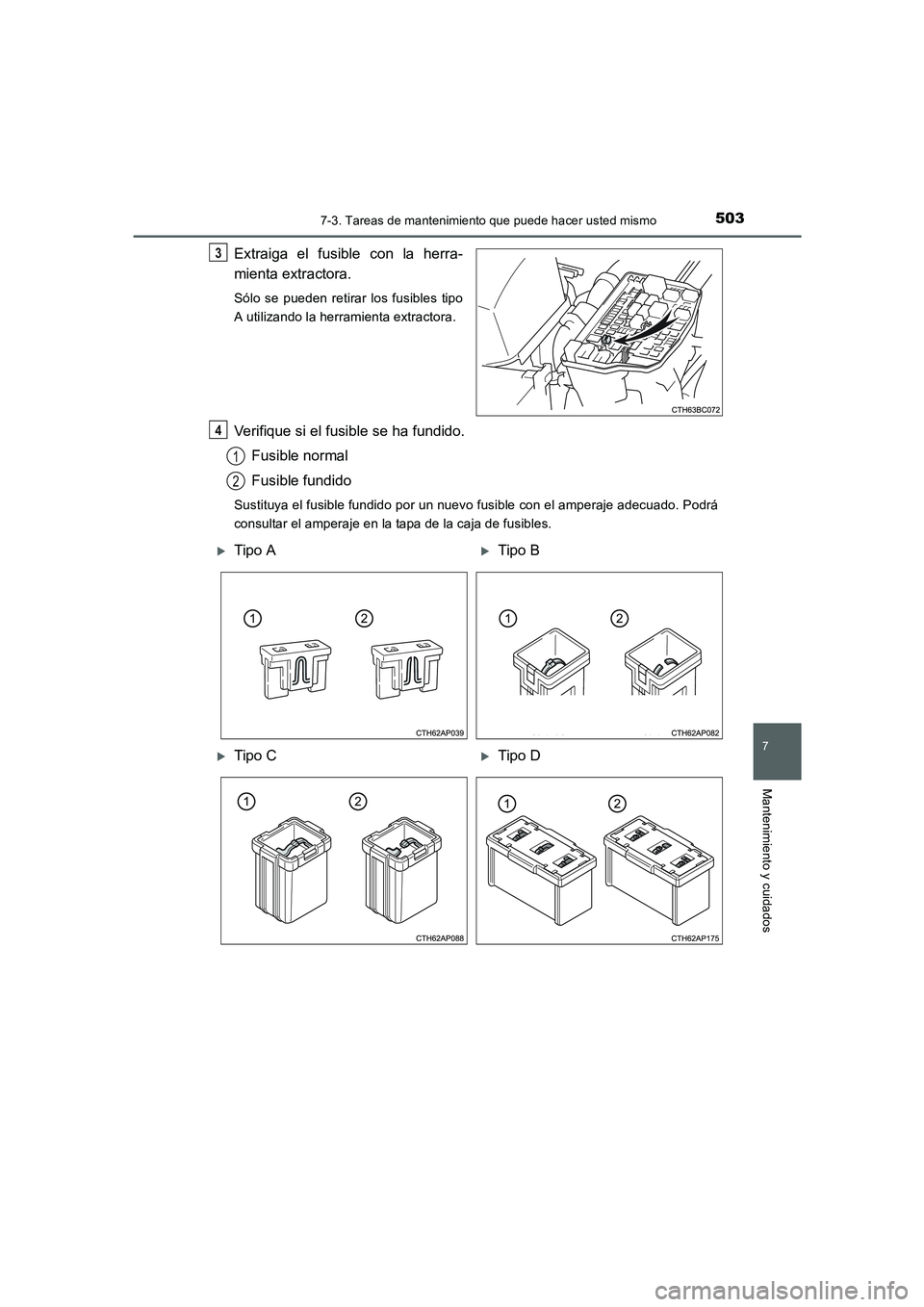

Extraiga el fusible con la herra-
mienta extractora.
Sólo se pueden retirar los fusibles tipo
A utilizando la herramienta extractora.
Verifique si el fusible se ha fundido.
Fusible normal
Fusible fundido
Sustituya el fusible fundido por un nuevo fusible con el amperaje adecuado. Podrá
consultar el amperaje en la tapa de la caja de fusibles.
3
4
1
2
XTipo AXTipo B
XTipo CXTipo D
AURIS Touring Sports_OM_ES_OM12J34S.book 503 ページ ２０１５年３月３日　火曜日　午後２時６分

5047-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_Touring_Sport_ES (OM12J34S)

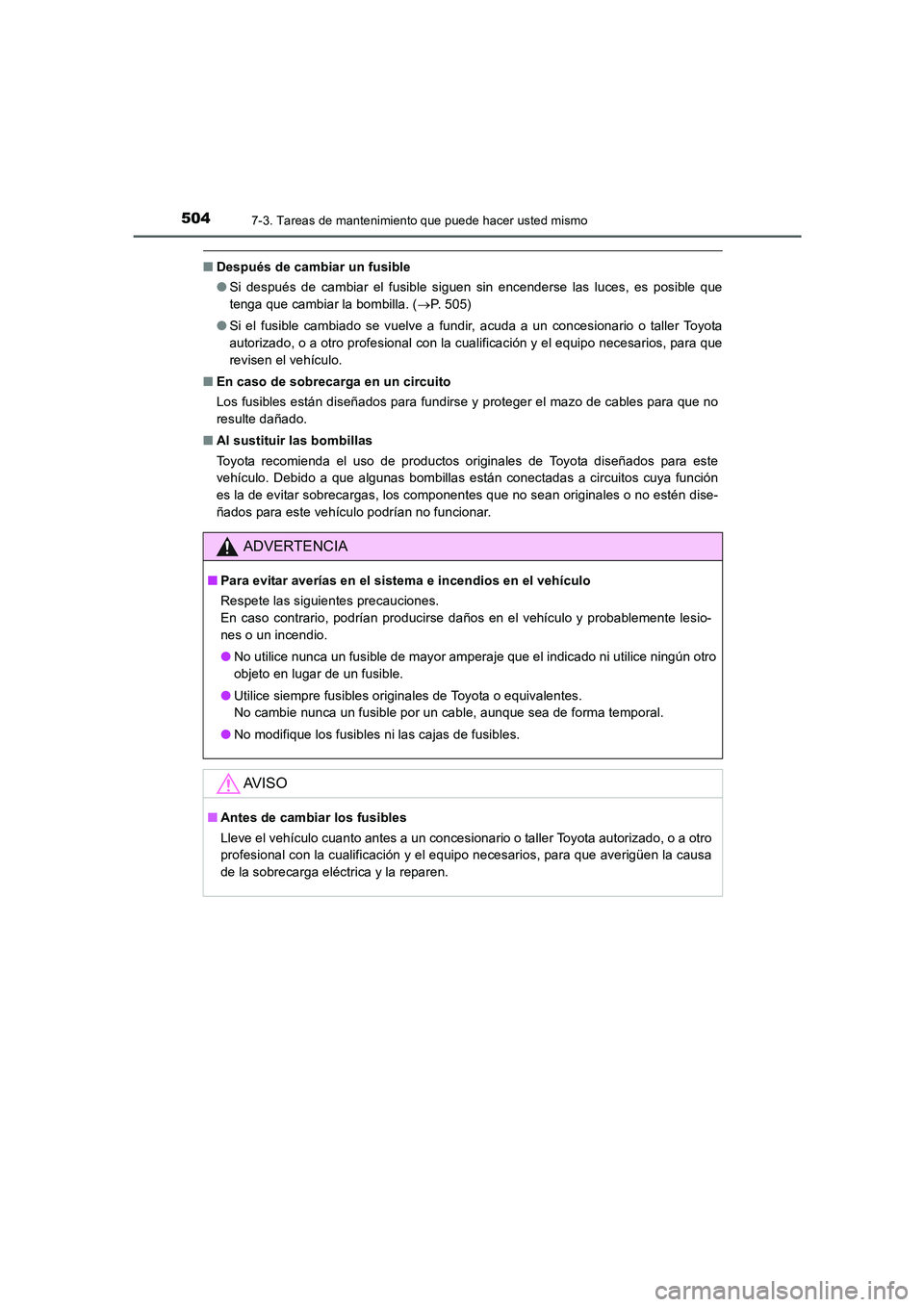

■Después de cambiar un fusible
●Si después de cambiar el fusible siguen sin encenderse las luces, es posible que
tenga que cambiar la bombilla. (→P. 505)
●Si el fusible cambiado se vuelve a fundir, acuda a un concesionario o taller Toyota
autorizado, o a otro profesional con la cualificación y el equipo necesarios, para que
revisen el vehículo.
■En caso de sobrecarga en un circuito
Los fusibles están diseñados para fundirse y proteger el mazo de cables para que no
resulte dañado.
■Al sustituir las bombillas
Toyota recomienda el uso de productos originales de Toyota diseñados para este
vehículo. Debido a que algunas bombillas están conectadas a circuitos cuya función
es la de evitar sobrecargas, los componentes que no sean originales o no estén dise-
ñados para este vehículo podrían no funcionar.
ADVERTENCIA
■Para evitar averías en el sistema e incendios en el vehículo
Respete las siguientes precauciones.
En caso contrario, podrían producirse daños en el vehículo y probablemente lesio-
nes o un incendio.
●No utilice nunca un fusible de mayor amperaje que el indicado ni utilice ningún otro
objeto en lugar de un fusible.
●Utilice siempre fusibles originales de Toyota o equivalentes.
No cambie nunca un fusible por un cable, aunque sea de forma temporal.
●No modifique los fusibles ni las cajas de fusibles.
AV I S O
■Antes de cambiar los fusibles
Lleve el vehículo cuanto antes a un concesionario o taller Toyota autorizado, o a otro
profesional con la cualificación y el equipo necesarios, para que averigüen la causa
de la sobrecarga eléctrica y la reparen.
AURIS Touring Sports_OM_ES_OM12J34S.book 504 ページ ２０１５年３月３日　火曜日　午後２時６分

5057-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
UK_AURIS_Touring_Sport_ES (OM12J34S)

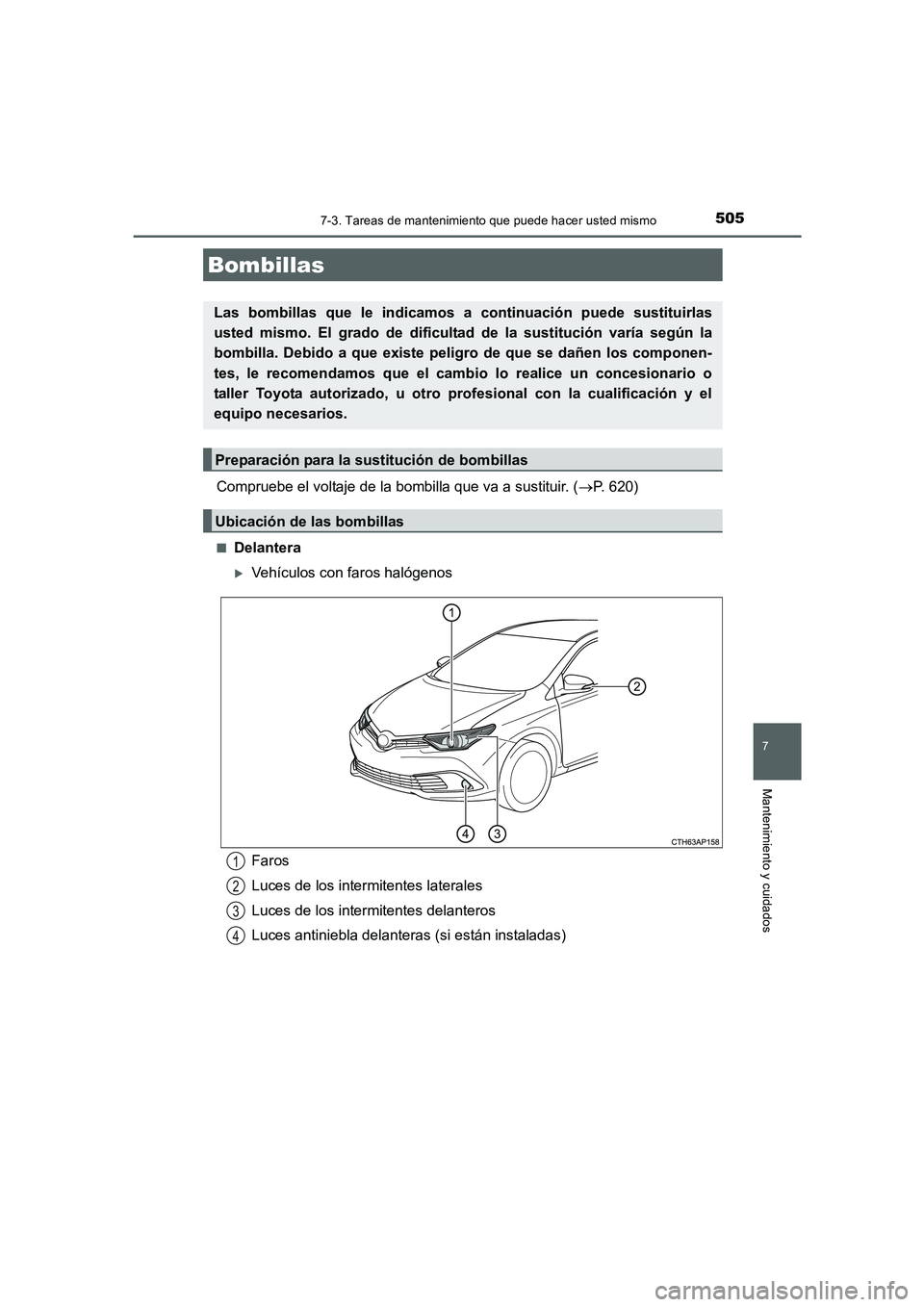

Compruebe el voltaje de la bombilla que va a sustituir. (→P. 620)
■Delantera
XVehículos con faros halógenos
Bombillas
Las bombillas que le indicamos a continuación puede sustituirlas
usted mismo. El grado de dificultad de la sustitución varía según la
bombilla. Debido a que existe peligro de que se dañen los componen-
tes, le recomendamos que el cambio lo realice un concesionario o
taller Toyota autorizado, u otro profesional con la cualificación y el
equipo necesarios.
Preparación para la sustitución de bombillas
Ubicación de las bombillas
Faros
Luces de los intermitentes laterales
Luces de los intermitentes delanteros
Luces antiniebla delanteras (si están instaladas)1
2
3
4
AURIS Touring Sports_OM_ES_OM12J34S.book 505 ページ ２０１５年３月３日　火曜日　午後２時６分

5067-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_Touring_Sport_ES (OM12J34S)

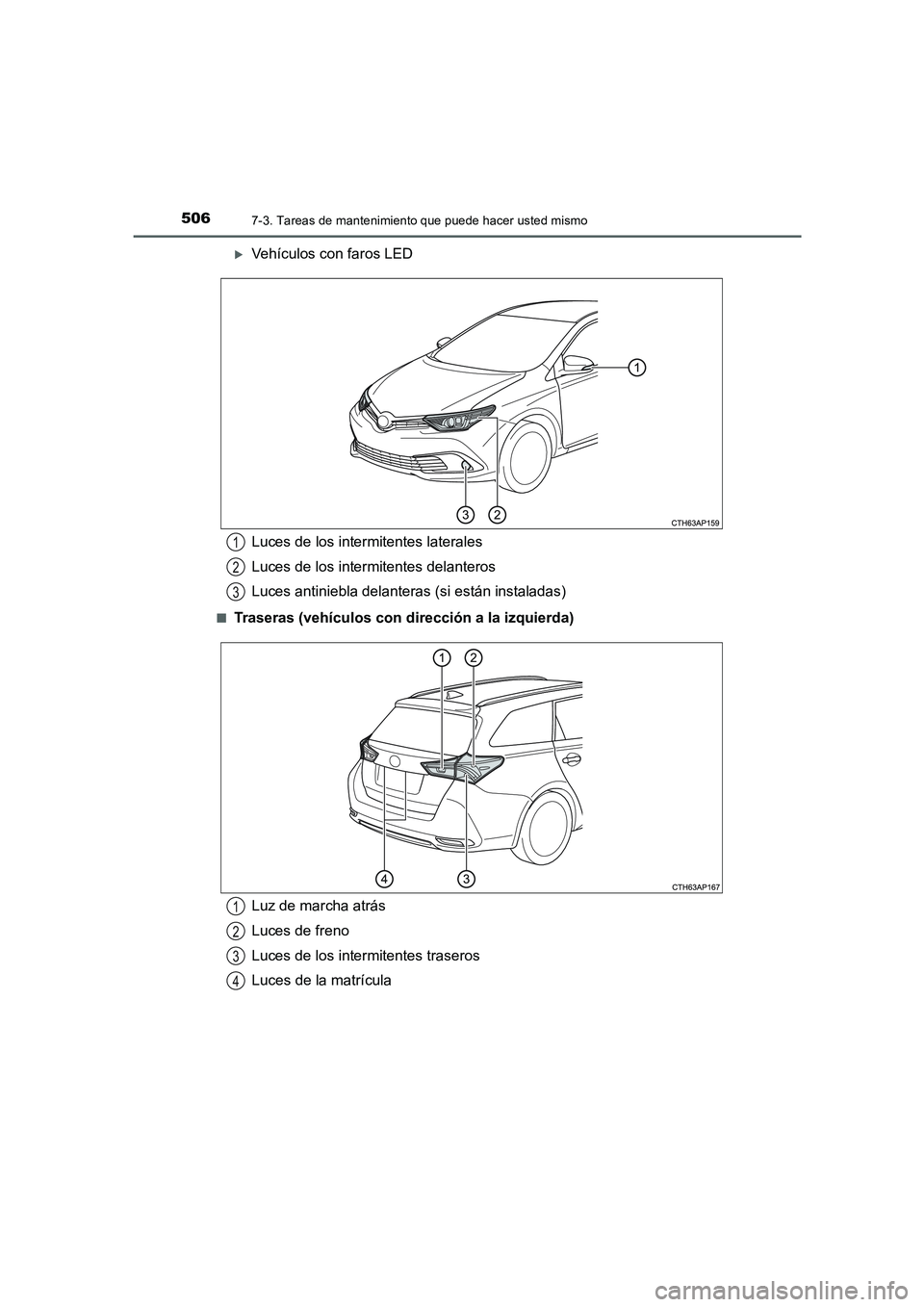

XVehículos con faros LED
■Traseras (vehículos con dirección a la izquierda)
Luces de los intermitentes laterales
Luces de los intermitentes delanteros
Luces antiniebla delanteras (si están instaladas)1
2
3
Luz de marcha atrás
Luces de freno
Luces de los intermitentes traseros
Luces de la matrícula1
2
3
4
AURIS Touring Sports_OM_ES_OM12J34S.book 506 ページ ２０１５年３月３日　火曜日　午後２時６分

5077-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
UK_AURIS_Touring_Sport_ES (OM12J34S)■

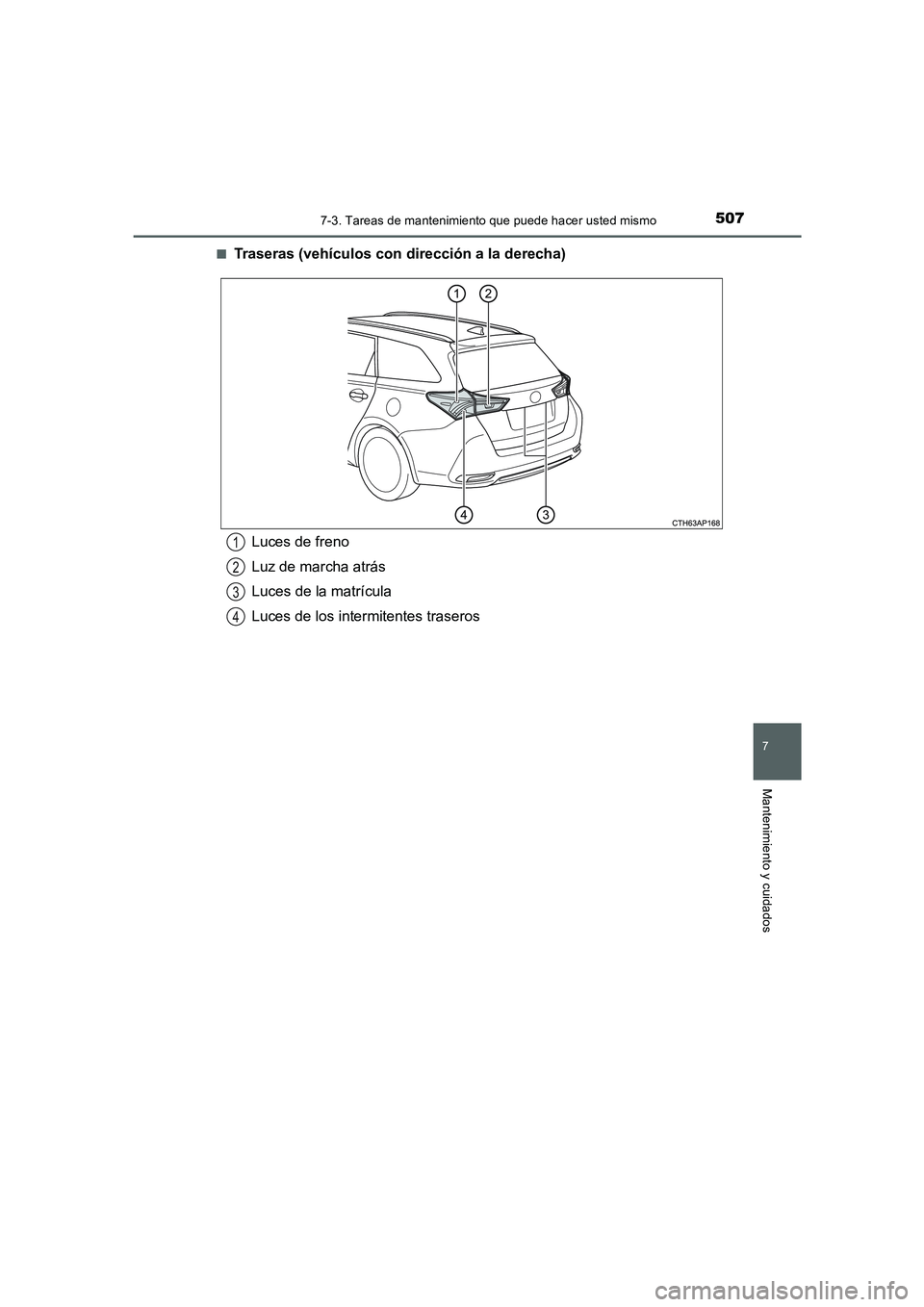

Traseras (vehículos con dirección a la derecha)
Luces de freno
Luz de marcha atrás
Luces de la matrícula
Luces de los intermitentes traseros1
2
3
4
AURIS Touring Sports_OM_ES_OM12J34S.book 507 ページ ２０１５年３月３日　火曜日　午後２時６分

5087-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_Touring_Sport_ES (OM12J34S)■

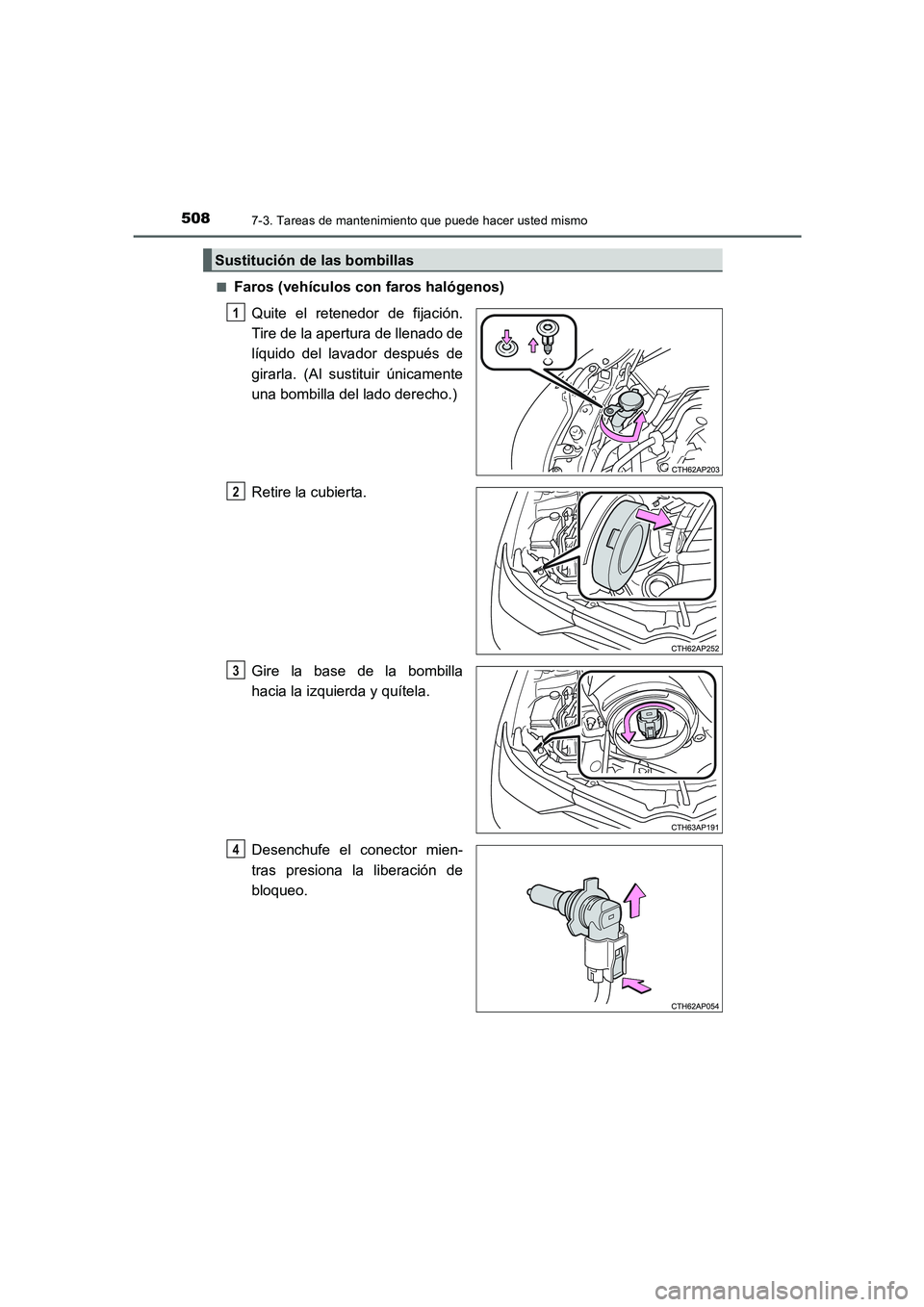

Faros (vehículos con faros halógenos)
Quite el retenedor de fijación.
Tire de la apertura de llenado de
líquido del lavador después de
girarla. (Al sustituir únicamente
una bombilla del lado derecho.)
Retire la cubierta.
Gire la base de la bombilla
hacia la izquierda y quítela.
Desenchufe el conector mien-
tras presiona la liberación de
bloqueo.
Sustitución de las bombillas
1
2
3
4
AURIS Touring Sports_OM_ES_OM12J34S.book 508 ページ ２０１５年３月３日　火曜日　午後２時６分

5097-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
UK_AURIS_Touring_Sport_ES (OM12J34S)

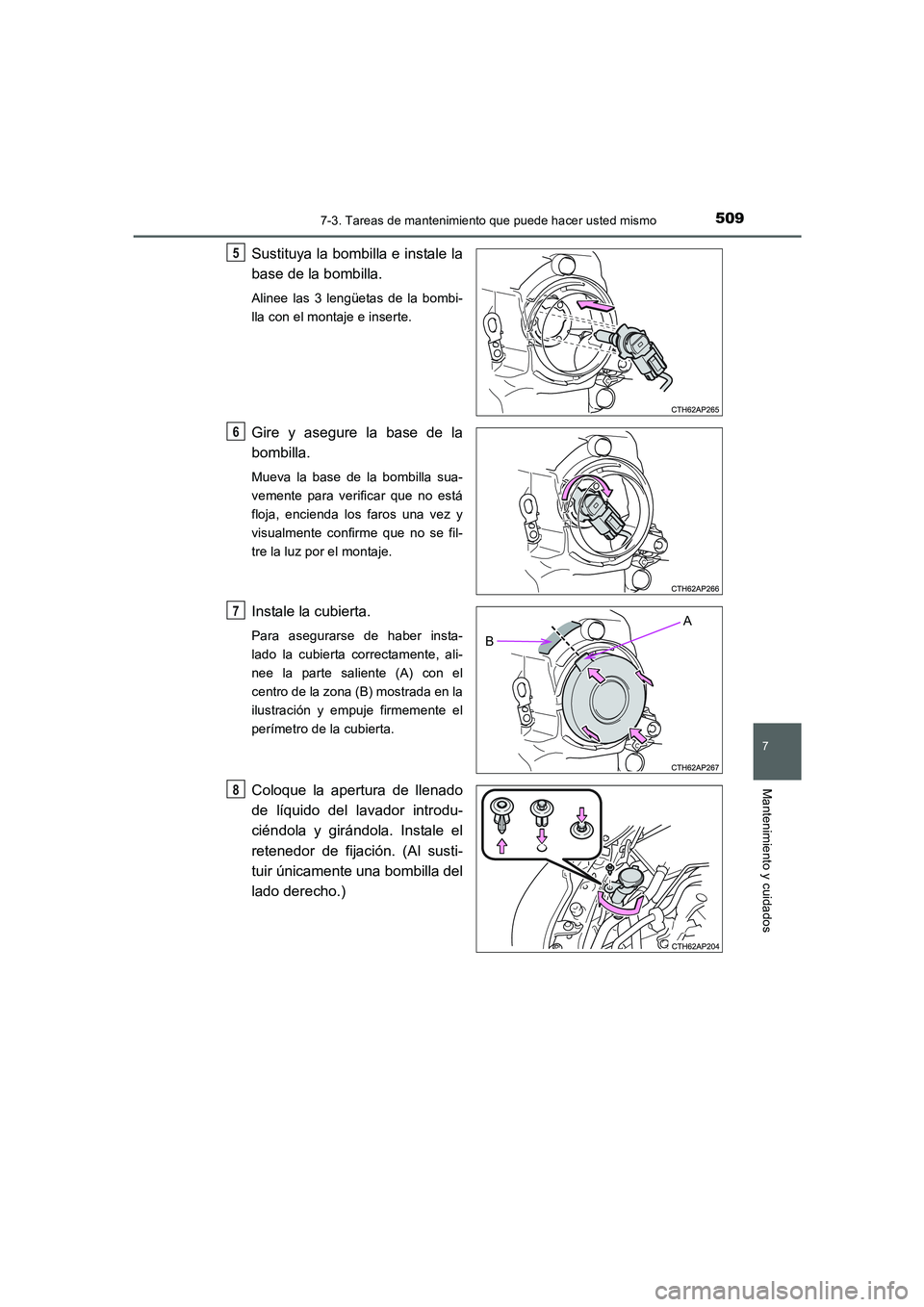

Sustituya la bombilla e instale la
base de la bombilla.
Alinee las 3 lengüetas de la bombi-
lla con el montaje e inserte.
Gire y asegure la base de la
bombilla.
Mueva la base de la bombilla sua-
vemente para verificar que no está
floja, encienda los faros una vez y
visualmente confirme que no se fil-
tre la luz por el montaje.
Instale la cubierta.
Para asegurarse de haber insta-
lado la cubierta correctamente, ali-
nee la parte saliente (A) con el
centro de la zona (B) mostrada en la
ilustración y empuje firmemente el
perímetro de la cubierta.
Coloque la apertura de llenado
de líquido del lavador introdu-
ciéndola y girándola. Instale el
retenedor de fijación. (Al susti-
tuir únicamente una bombilla del
lado derecho.)
5
6
A
B7
8
AURIS Touring Sports_OM_ES_OM12J34S.book 509 ページ ２０１５年３月３日　火曜日　午後２時６分

5107-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_Touring_Sport_ES (OM12J34S)■

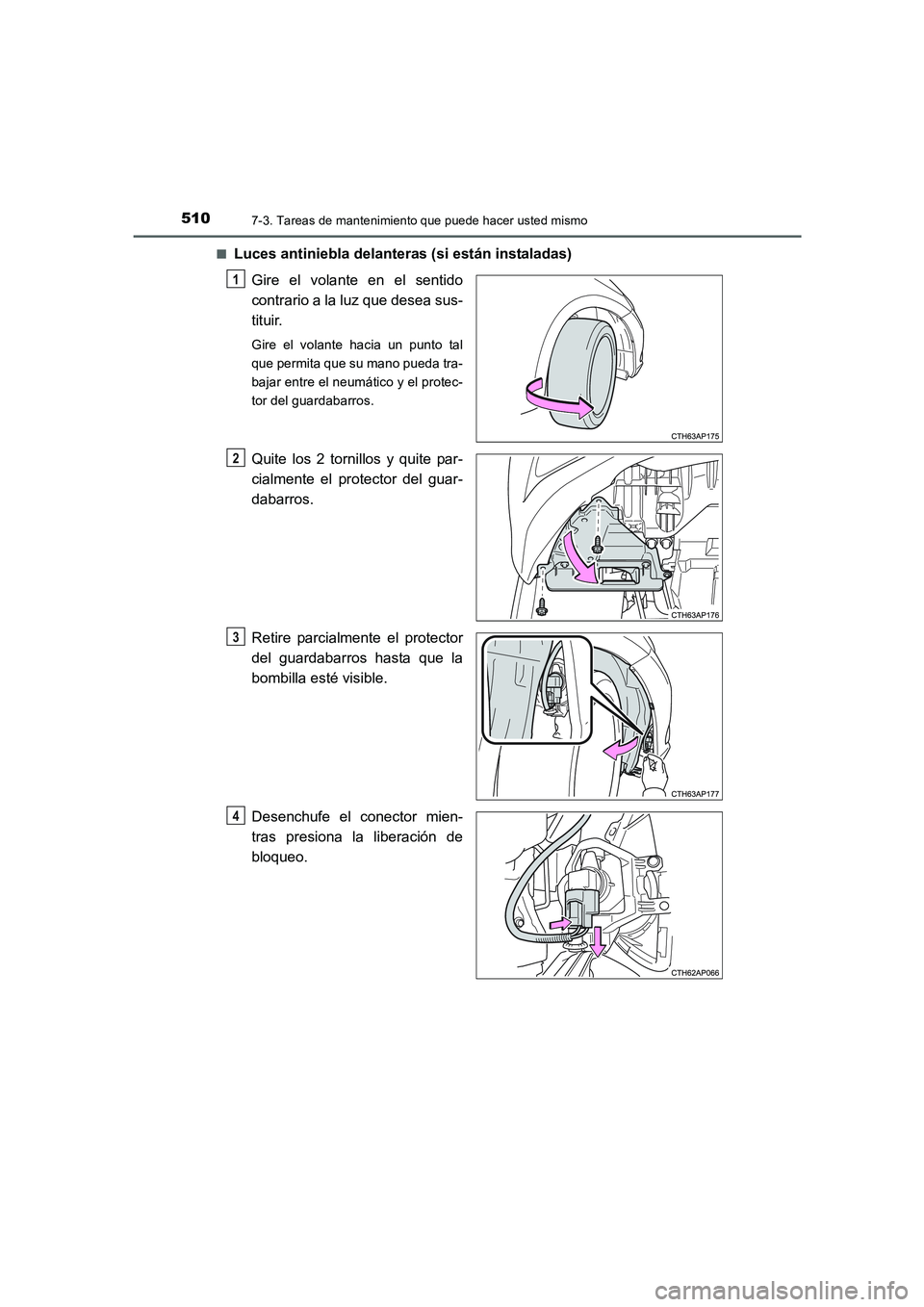

Luces antiniebla delanteras (si están instaladas)
Gire el volante en el sentido
contrario a la luz que desea sus-
tituir.
Gire el volante hacia un punto tal
que permita que su mano pueda tra-
bajar entre el neumático y el protec-
tor del guardabarros.
Quite los 2 tornillos y quite par-
cialmente el protector del guar-
dabarros.
Retire parcialmente el protector
del guardabarros hasta que la
bombilla esté visible.
Desenchufe el conector mien-
tras presiona la liberación de
bloqueo.
1
2
3
4
