TOYOTA AURIS 2016 Návod na použití (in Czech)

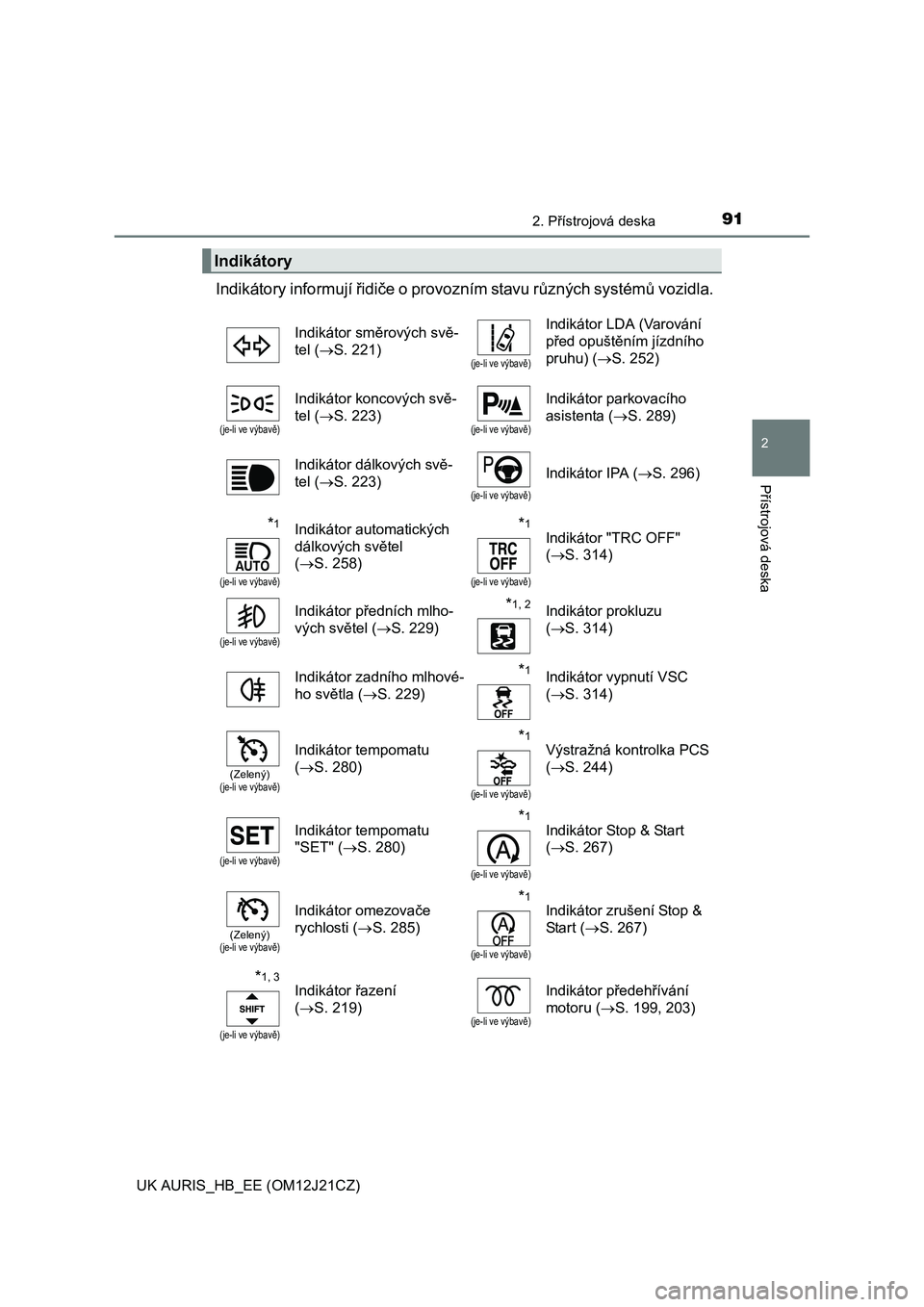

912. Přístrojová deska
UK AURIS_HB_EE (OM12J21CZ)
2
Přístrojová deska
Indikátory informují řidiče o provozním stavu různých systémů vozidla.
Indikátory
Indikátor směrových svě-
tel (S. 221)
(je-li ve výbavě)
Indikátor LDA (Varování
před opuštěním jízdního
pruhu) (S. 252)
(je-li ve výbavě)
Indikátor koncových svě-
tel (S. 223)
(je-li ve výbavě)
Indikátor parkovacího
asistenta (S. 289)
Indikátor dálkových svě-
tel (S. 223)
(je-li ve výbavě)
Indikátor IPA (S. 296)
*1
(je-li ve výbavě)
Indikátor automatických
dálkových světel
(S. 258)*1
(je-li ve výbavě)
Indikátor "TRC OFF"
(S. 314)
(je-li ve výbavě)
Indikátor předních mlho-
vých světel (S. 229)*1, 2Indikátor prokluzu
(S. 314)
Indikátor zadního mlhové-
ho světla (S. 229)
*1Indikátor vypnutí VSC
(S. 314)
(Zelený)(je-li ve výbavě)
Indikátor tempomatu
(S. 280)*1
(je-li ve výbavě)
Výstražná kontrolka PCS
(S. 244)
(je-li ve výbavě)
Indikátor tempomatu
"SET" (S. 280)*1
(je-li ve výbavě)
Indikátor Stop & Start
(S. 267)
(Zelený)(je-li ve výbavě)
Indikátor omezovače
rychlosti (S. 285)*1
(je-li ve výbavě)
Indikátor zrušení Stop &
Start (S. 267)
*1, 3
(je-li ve výbavě)
Indikátor řazení
(S. 219)
(je-li ve výbavě)
Indikátor předehřívání
motoru (S. 199, 203)

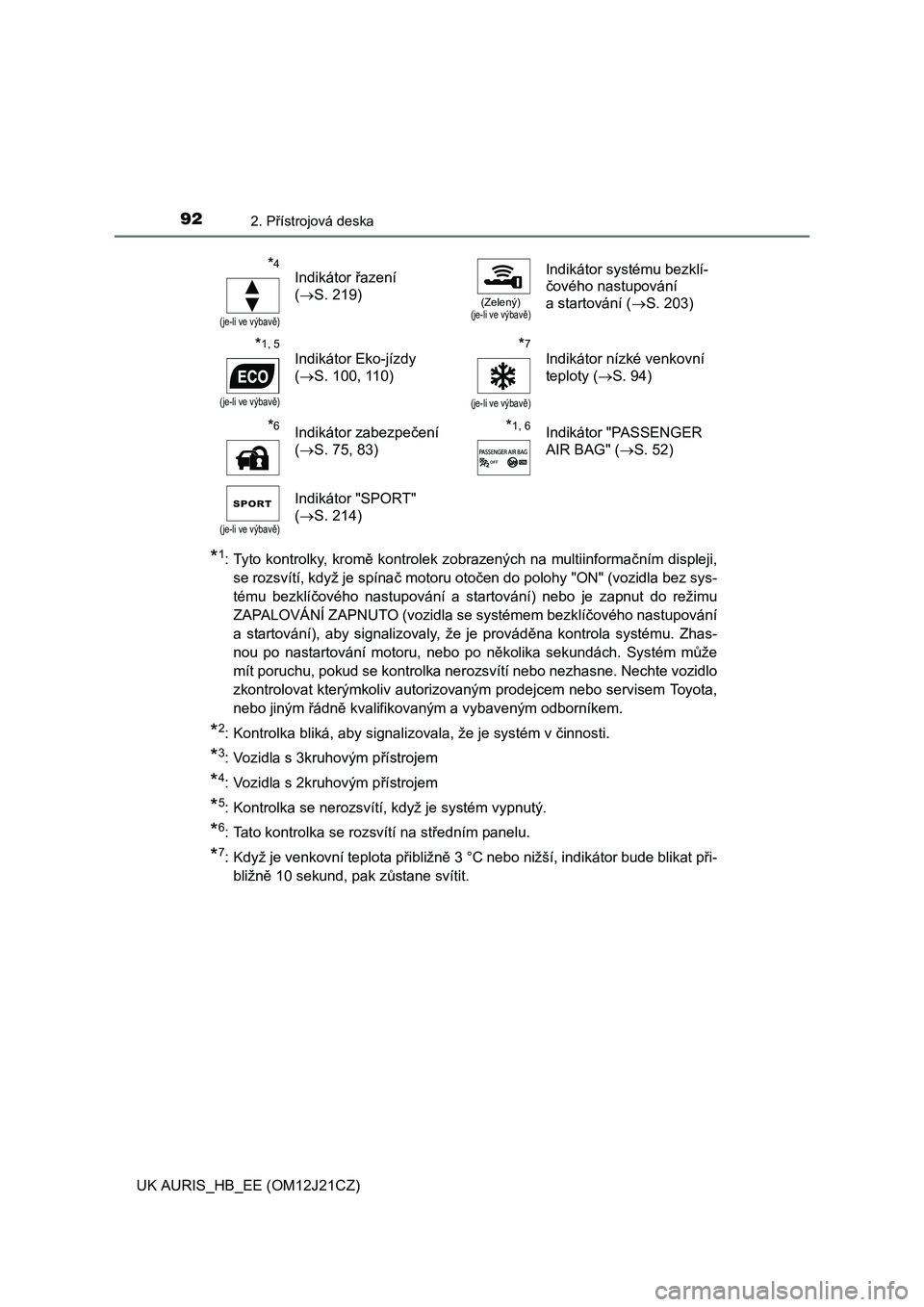

922. Přístrojová deska
UK AURIS_HB_EE (OM12J21CZ)
*1: Tyto kontrolky, kromě kontrolek zobrazených na multiinformačním displeji,
se rozsvítí, když je spínač motoru otočen do polohy "ON" (vozidla bez sys-
tému bezklíčového nastupování a startování) nebo je zapnut do režimu
ZAPALOVÁNÍ ZAPNUTO (vozidla se systémem bezklíčového nastupování
a startování), aby signalizovaly, že je prováděna kontrola systému. Zhas-
nou po nastartování motoru, nebo po několika sekundách. Systém může
mít poruchu, pokud se kontrolka nerozsvítí nebo nezhasne. Nechte vozidlo
zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servisem Toyota,
nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
*2: Kontrolka bliká, aby signalizovala, že je systém v činnosti.
*3: Vozidla s 3kruhovým přístrojem
*4: Vozidla s 2kruhovým přístrojem
*5: Kontrolka se nerozsvítí, když je systém vypnutý.
*6: Tato kontrolka se rozsvítí na středním panelu.
*7: Když je venkovní teplota přibližně 3 °C nebo nižší, indikátor bude blikat při-
bližně 10 sekund, pak zůstane svítit.
*4
(je-li ve výbavě)
Indikátor řazení
(S. 219)
(Zelený)(je-li ve výbavě)
Indikátor systému bezklí-
čového nastupování
a startování (S. 203)
*1, 5
(je-li ve výbavě)
Indikátor Eko-jízdy
(S. 100, 110)*7
(je-li ve výbavě)
Indikátor nízké venkovní
teploty (S. 94)
*6Indikátor zabezpečení
(S. 75, 83)*1, 6Indikátor "PASSENGER
AIR BAG" (S. 52)
(je-li ve výbavě)
Indikátor "SPORT"
(S. 214)

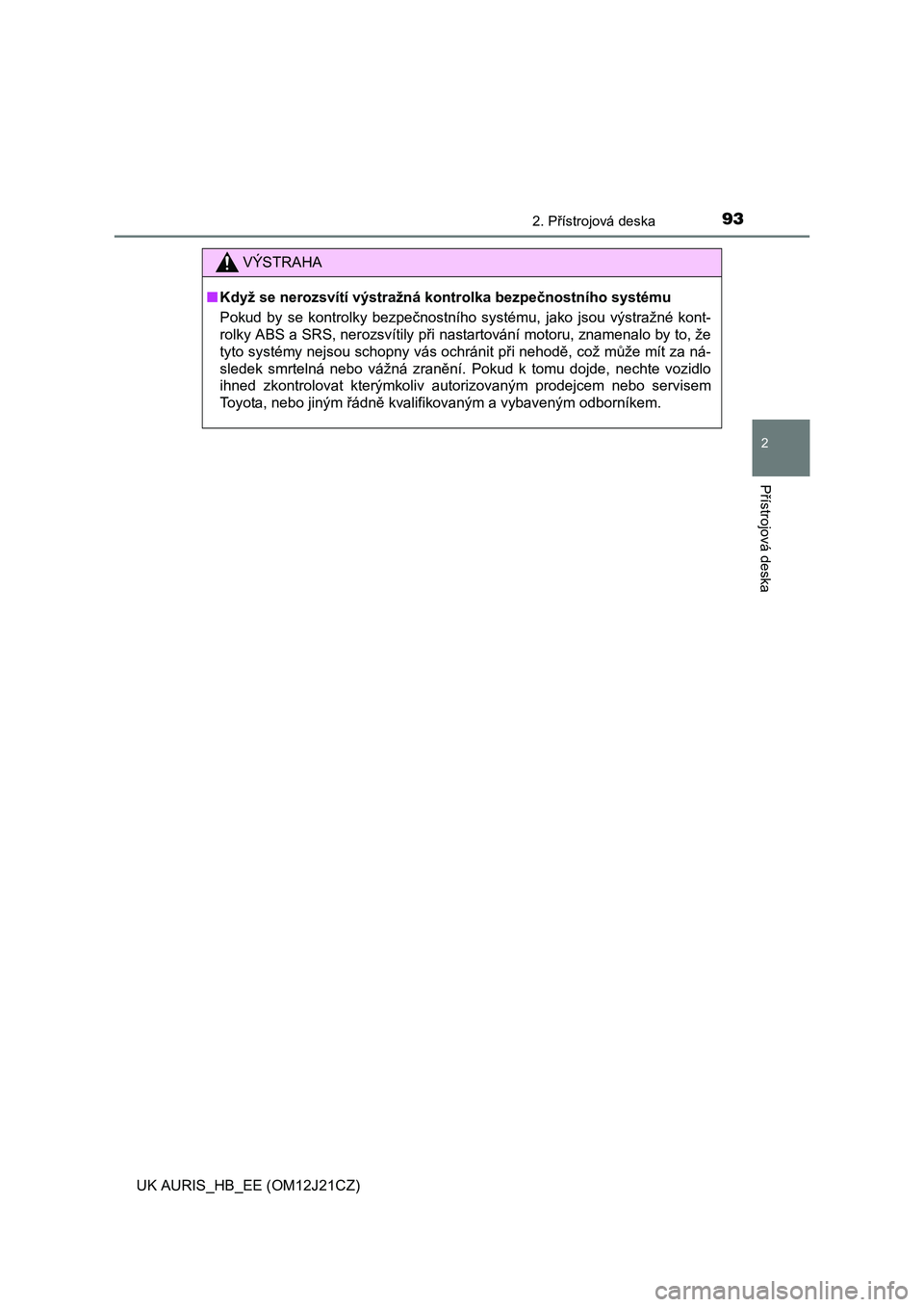

932. Přístrojová deska
UK AURIS_HB_EE (OM12J21CZ)
2
Přístrojová deska
VÝSTRAHA
■Když se nerozsvítí výstražná kontrolka bezpečnostního systému
Pokud by se kontrolky bezpečnostního systému, jako jsou výstražné kont-
rolky ABS a SRS, nerozsvítily při nastartování motoru, znamenalo by to, že
tyto systémy nejsou schopny vás ochránit při nehodě, což může mít za ná-
sledek smrtelná nebo vážná zranění. Pokud k tomu dojde, nechte vozidlo
ihned zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servisem
Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborníkem.

942. Přístrojová deska
UK AURIS_HB_EE (OM12J21CZ)

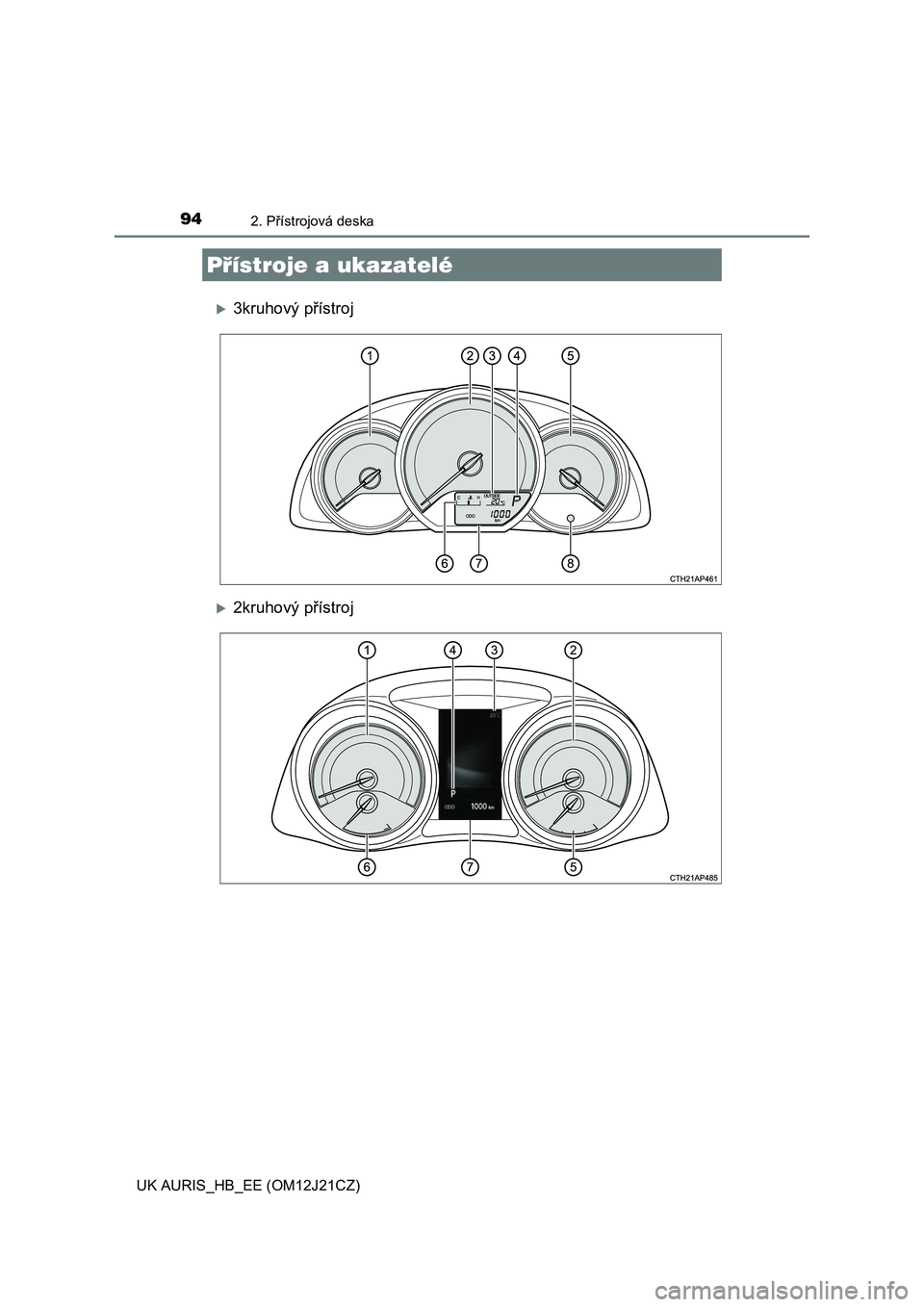

3kruhový přístroj
2kruhový přístroj
Přístroje a ukazatelé

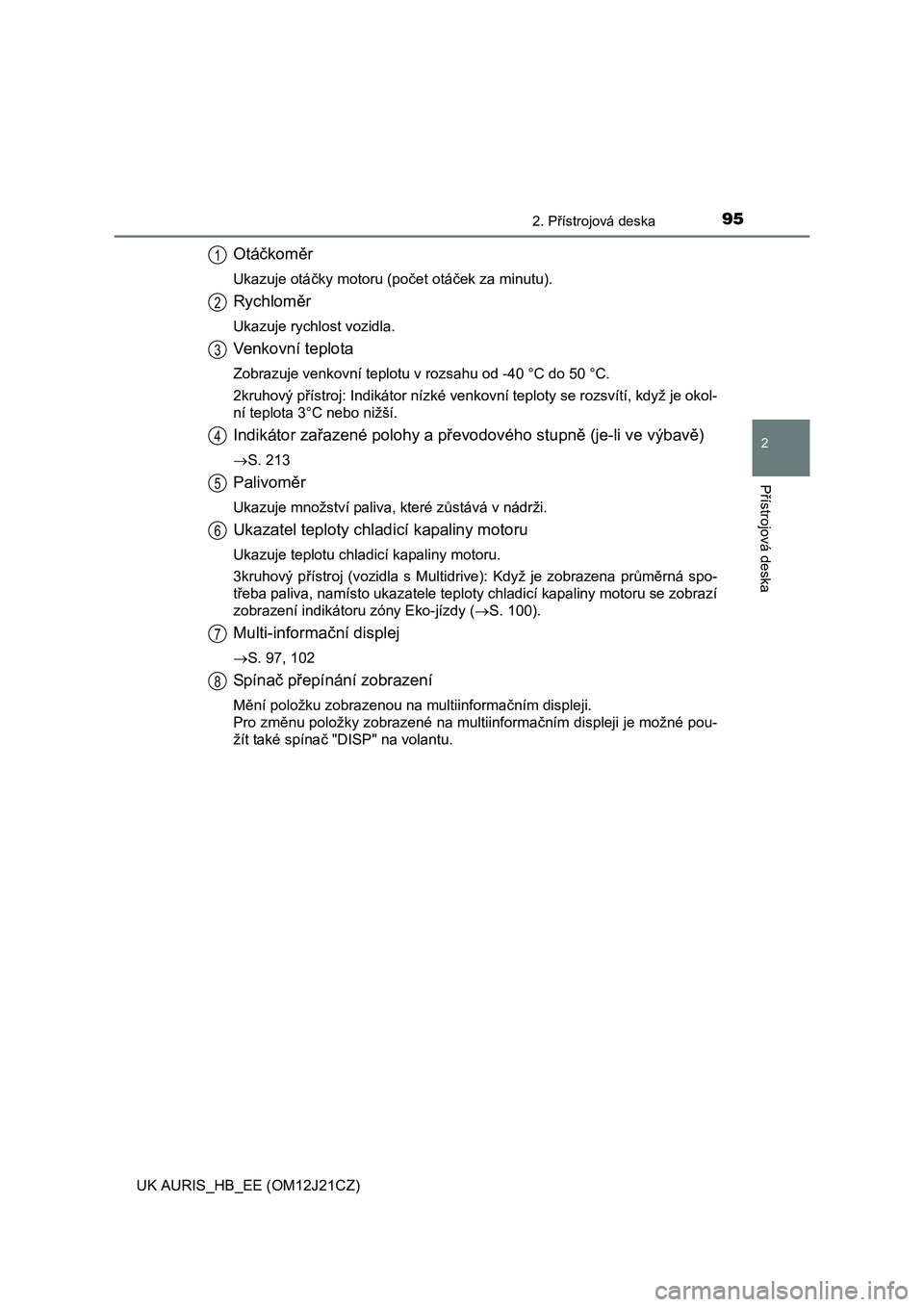

952. Přístrojová deska
UK AURIS_HB_EE (OM12J21CZ)
2
Přístrojová deska
Otáčkoměr
Ukazuje otáčky motoru (počet otáček za minutu).
Rychloměr
Ukazuje rychlost vozidla.
Venkovní teplota
Zobrazuje venkovní teplotu v rozsahu od -40 °C do 50 °C.
2kruhový přístroj: Indikátor nízké venkovní teploty se rozsvítí, když je okol-
ní teplota 3°C nebo nižší.
Indikátor zařazené polohy a převodového stupně (je-li ve výbavě)
S. 213
Palivoměr
Ukazuje množství paliva, které zůstává v nádrži.
Ukazatel teploty chladicí kapaliny motoru
Ukazuje teplotu chladicí kapaliny motoru.
3kruhový přístroj (vozidla s Multidrive): Když je zobrazena průměrná spo-
třeba paliva, namísto ukazatele teploty chladicí kapaliny motoru se zobrazí
zobrazení indikátoru zóny Eko-jízdy (S. 100).
Multi-informační displej
S. 97, 102
Sp ín ač přepínání zobrazení
Mění položku zobrazenou na multiinformačním displeji.
Pro změnu položky zobrazené na multiinformačním displeji je možné pou-
žít také spínač "DISP" na volantu.
1
2
3
4
5
6
7
8

962. Přístrojová deska
UK AURIS_HB_EE (OM12J21CZ)

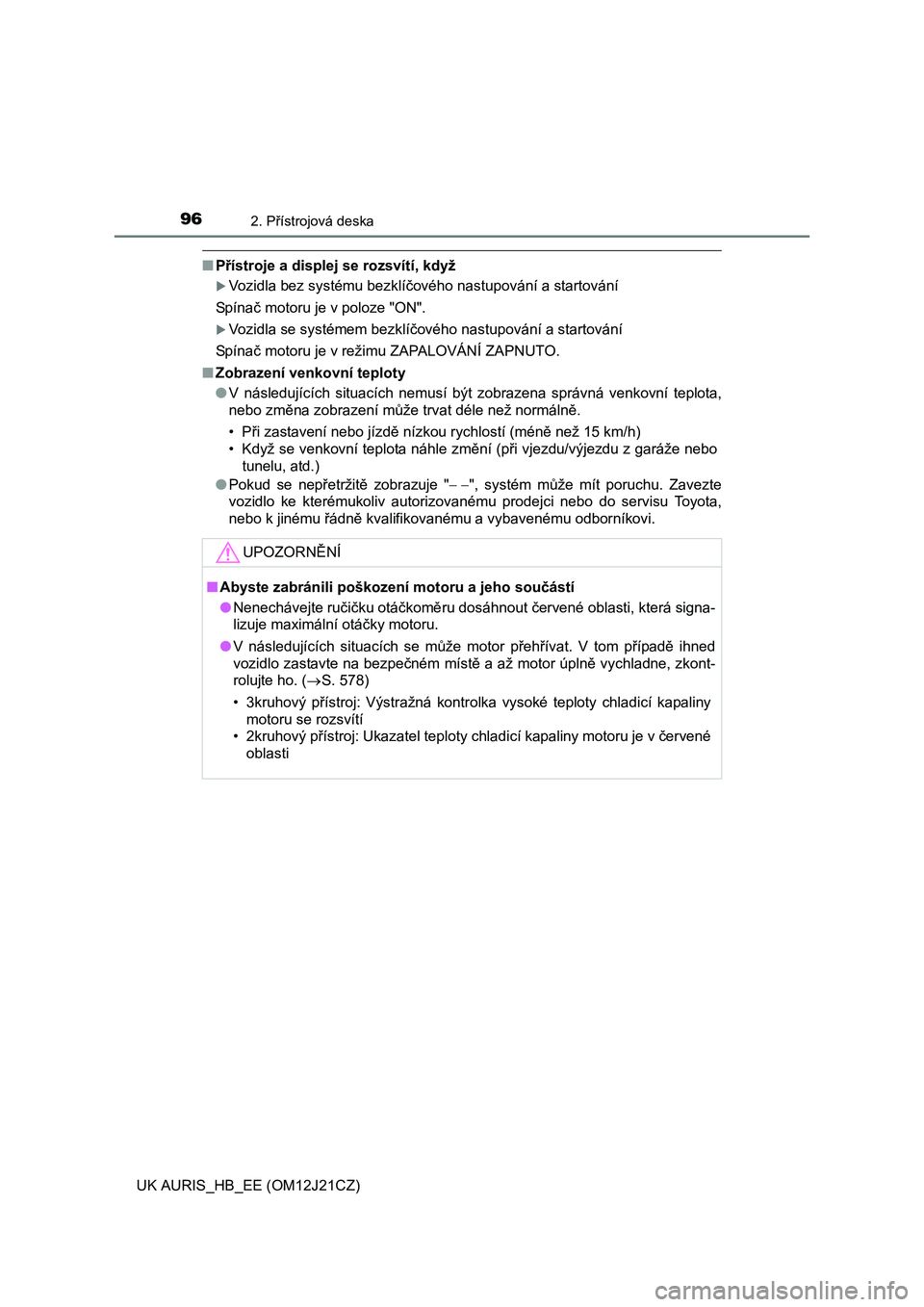

■Přístroje a displej se rozsvítí, když
Vozidla bez systému bezklíčového nastupování a startování
Spínač motoru je v poloze "ON".
Vozidla se systémem bezklíčového nastupování a startování
Spínač motoru je v režimu ZAPALOVÁNÍ ZAPNUTO.
■Zobrazení venkovní teploty
●V následujících situacích nemusí být zobrazena správná venkovní teplota,
nebo změna zobrazení může trvat déle než normálně.
•Při zastavení nebo jízdě nízkou rychlostí (méně než 15 km/h)
• Když se venkovní teplota náhle změní (při vjezdu/výjezdu z garáže nebo
tunelu, atd.)
●Pokud se nepřetržitě zobrazuje "", systém může mít poruchu. Zavezte
vozidlo ke kterémukoliv autorizovanému prodejci nebo do servisu Toyota,
nebo k jinému řádně kvalifikovanému a vybavenému odborníkovi.
UPOZORNĚNÍ
■Abyste zabránili poškození motoru a jeho součástí
●Nenechávejte ručičku otáčkoměru dosáhnout červené oblasti, která signa-
lizuje maximální otáčky motoru.
●V následujících situacích se může motor přehřívat. V tom případě ihned
vozidlo zastavte na bezpečném místě a až motor úplně vychladne, zkont-
rolujte ho. (S. 578)
• 3kruhový přístroj: Výstražná kontrolka vysoké teploty chladicí kapaliny
motoru se rozsvítí
• 2kruhový přístroj: Ukazatel teploty chladicí kapaliny motoru je v červené
oblasti

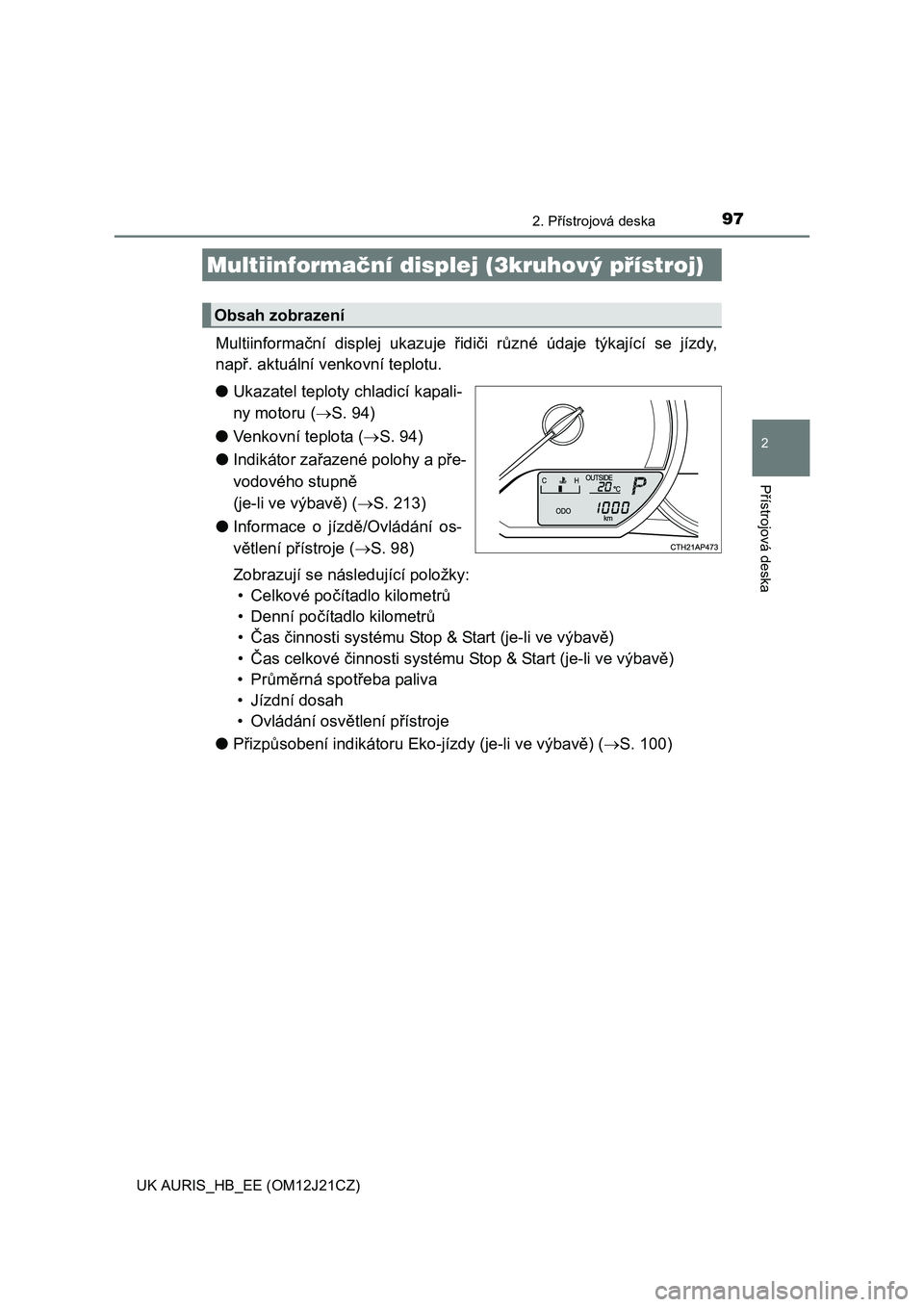

972. Přístrojová deska
UK AURIS_HB_EE (OM12J21CZ)
2
Přístrojová deska
Multiinformační displej ukazuje řidiči různé údaje týkající se jízdy,
např. aktuální venkovní teplotu.
●Ukazatel teploty chladicí kapali-
ny motoru (S. 94)
●Venkovní teplota (S. 94)
●Indikátor zařazené polohy a pře-
vodového stupně
(je-li ve výbavě) (S. 213)
●Informace o jízdě/Ovládání os-
větlení přístroje (S. 98)
Zobrazují se následující položky:
•Celkové počítadlo kilometrů
• Denní počítadlo kilometrů
•Čas činnosti systému Stop & Start (je-li ve výbavě)
•Čas celkové činnosti systému Stop & Start (je-li ve výbavě)
•Průměrná spotřeba paliva
• Jízdní dosah
• Ovládání osvětlení přístroje
●Přizpůsobení indikátoru Eko-jízdy (je-li ve výbavě) (S. 100)
Multiinformační displej (3kruhový přístroj)
Obsah zobrazení

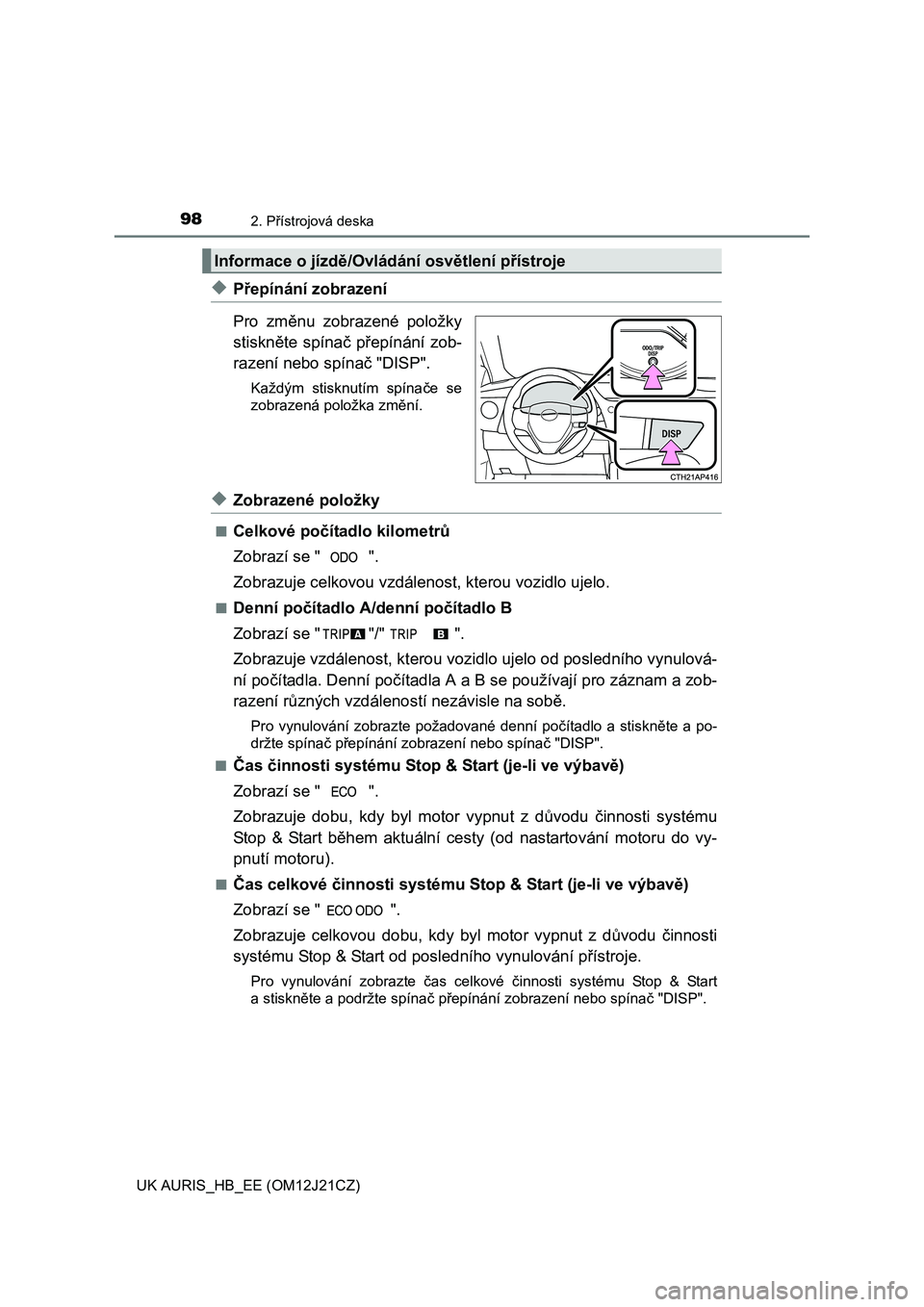

982. Přístrojová deska
UK AURIS_HB_EE (OM12J21CZ)
◆Přepínání zobrazení
Pro změnu zobrazené položky
stiskněte spínač přepínání zob-
razení nebo spínač "DISP".
Každým stisknutím spínače se
zobrazená položka změní.
◆Zobrazené položky
■Celkové počítadlo kilometrů
Zobrazí se " ".
Zobrazuje celkovou vzdálenost, kterou vozidlo ujelo.
■Denní počítadlo A/denní počítadlo B
Zobrazí se " "/" ".
Zobrazuje vzdálenost, kterou vozidlo ujelo od posledního vynulová-
ní počítadla. Denní počítadla A a B se používají pro záznam a zob-
razení různých vzdáleností nezávisle na sobě.
Pro vynulování zobrazte požadované denní počítadlo a stiskněte a po-
držte spínač přepínání zobrazení nebo spínač "DISP".
■
Čas činnosti systému Stop & Start (je-li ve výbavě)
Zobrazí se " ".
Zobrazuje dobu, kdy byl motor vypnut z důvodu činnosti systému
St op & Start během aktuální cesty (od nastartování motoru do vy-
pnutí motoru).
■Čas celkové činnosti systému Stop & Start (je-li ve výbavě)
Zobrazí se " ".
Zobrazuje celkovou dobu, kdy byl motor vypnut z důvodu činnosti
systému Stop & Start od posledního vynulování přístroje.
Pro vynulování zobrazte čas celkové činnosti systému Stop & Start
a stiskněte a podržte spínač přepínání zobrazení nebo spínač "DISP".
Informace o jízdě/Ovládání osvětlení přístroje

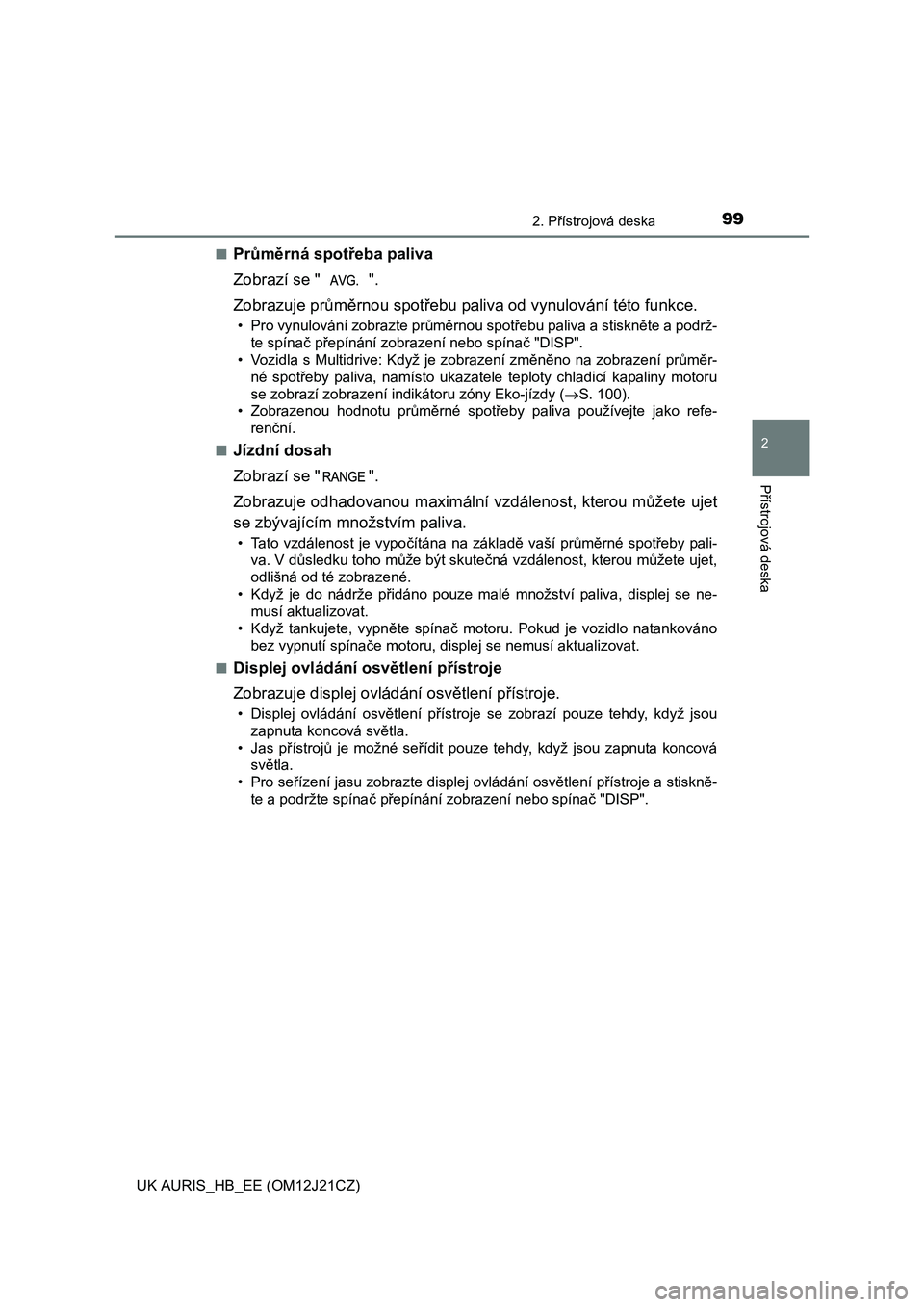

992. Přístrojová deska
UK AURIS_HB_EE (OM12J21CZ)
2
Přístrojová deska
■Průměrná spotřeba paliva
Zobrazí se " ".
Zobrazuje průměrnou spotřebu paliva od vynulování této funkce.
• Pro vynulování zobrazte průměrnou spotřebu paliva a stiskněte a podrž-
te spínač přepínání zobrazení nebo spínač "DISP".
• Vozidla s Multidrive: Když je zobrazení změněno na zobrazení průměr-
né spotřeby paliva, namísto ukazatele teploty chladicí kapaliny motoru
se zobrazí zobrazení indikátoru zóny Eko-jízdy (S. 100).
• Zobrazenou hodnotu průměrné spotřeby paliva používejte jako refe-
renční.
■
Jízdní dosah
Zobrazí se " ".
Zobrazuje odhadovanou maximální vzdálenost, kterou můžete ujet
se zbývajícím množstvím paliva.
• Tato vzdálenost je vypočítána na základě vaší průměrné spotřeby pali-
va. V důsledku toho může být skutečná vzdálenost, kterou můžete ujet,
odlišná od té zobrazené.
• Když je do nádrže přidáno pouze malé množství paliva, displej se ne-
musí aktualizovat.
• Když tankujete, vypněte spínač motoru. Pokud je vozidlo natankováno
bez vypnutí spínače motoru, displej se nemusí aktualizovat.
■
Displej ovládání osvětlení přístroje
Zobrazuje displej ovládání osvětlení přístroje.
• Displej ovládání osvětlení přístroje se zobrazí pouze tehdy, když jsou
zapnuta koncová světla.
•Jas přístrojů je možné seřídit pouze tehdy, když jsou zapnuta koncová
světla.
•Pro seřízení jasu zobrazte displej ovládání osvětlení přístroje a stiskně-
te a podržte spínač přepínání zobrazení nebo spínač "DISP".

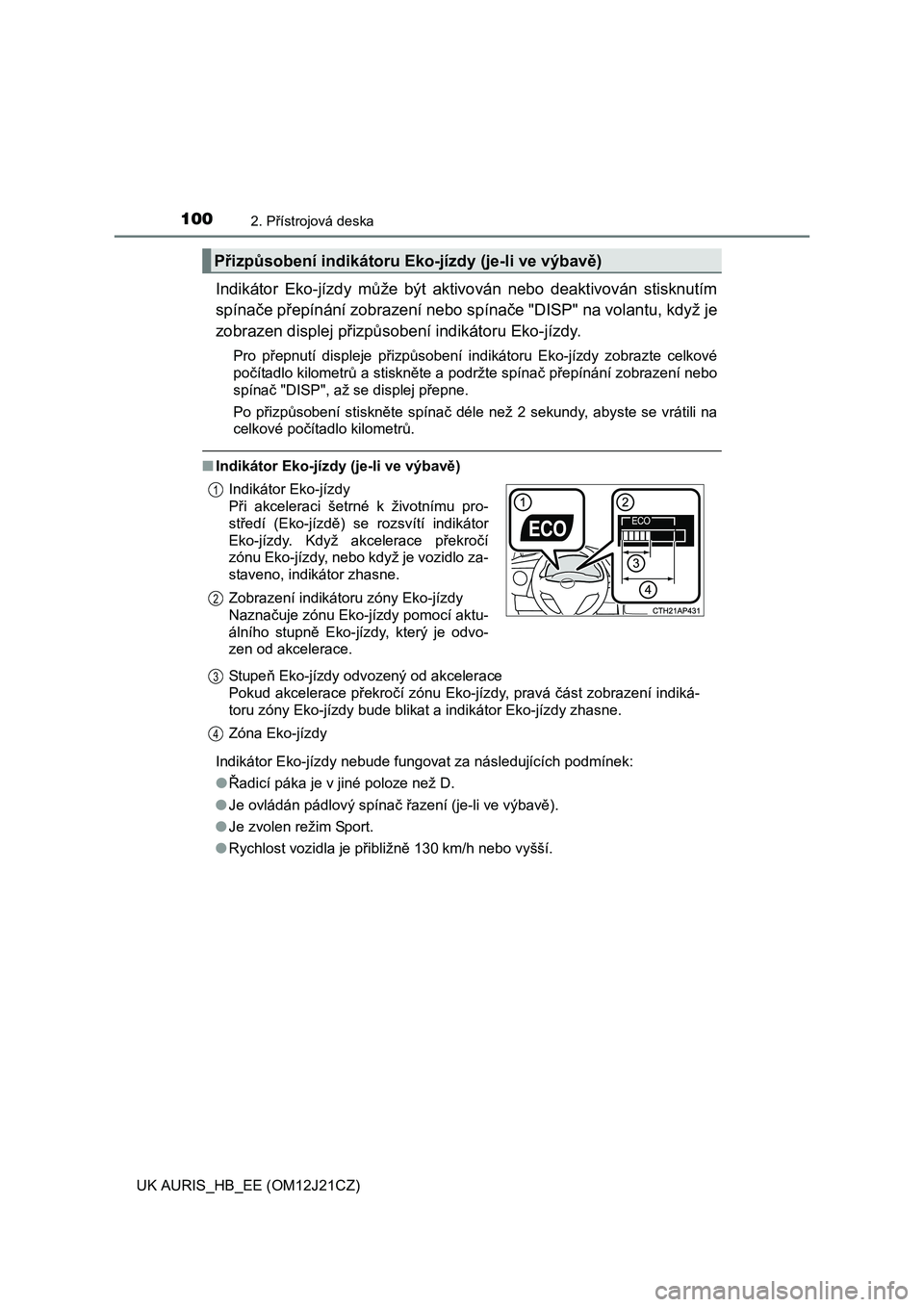

1002. Přístrojová deska
UK AURIS_HB_EE (OM12J21CZ)
Indikátor Eko-jízdy může být aktivován nebo deaktivován stisknutím
spínače přepínání zobrazení nebo spínače "DISP" na volantu, když je
zobrazen displej přizpůsobení indikátoru Eko-jízdy.
Pro přepnutí displeje přizpůsobení indikátoru Eko-jízdy zobrazte celkové
počítadlo kilometrů a stiskněte a podržte spínač přepínání zobrazení nebo
spínač "DISP", až se displej přepne.
Po přizpůsobení stiskněte spínač déle než 2 sekundy, abyste se vrátili na
celkové počítadlo kilometrů.
■Indikátor Eko-jízdy (je-li ve výbavě)
Indikátor Eko-jízdy nebude fungovat za následujících podmínek:
●Řadicí páka je v jiné poloze než D.
●Je ovládán pádlový spínač řazení (je-li ve výbavě).
●Je zvolen režim Sport.
●Rychlost vozidla je přibližně 130 km/h nebo vyšší.
Přizpůsobení indikátoru Eko-jízdy (je-li ve výbavě)
Indikátor Eko-jízdy
Při akceleraci šetrné k životnímu pro-
středí (Eko-jízdě) se rozsvítí indikátor
Eko-jízdy. Když akcelerace překročí
zónu Eko-jízdy, nebo když je vozidlo za-
staveno, indikátor zhasne.
Zobrazení indikátoru zóny Eko-jízdy
Naznačuje zónu Eko-jízdy pomocí aktu-
álního stupně Eko-jízdy, který je odvo-
zen od akcelerace.
Stupeň Eko-jízdy odvozený od akcelerace
Pokud akcelerace překročí zónu Eko-jízdy, pravá část zobrazení indiká-
toru zóny Eko-jízdy bude blikat a indikátor Eko-jízdy zhasne.
Zóna Eko-jízdy1
2
3
4
