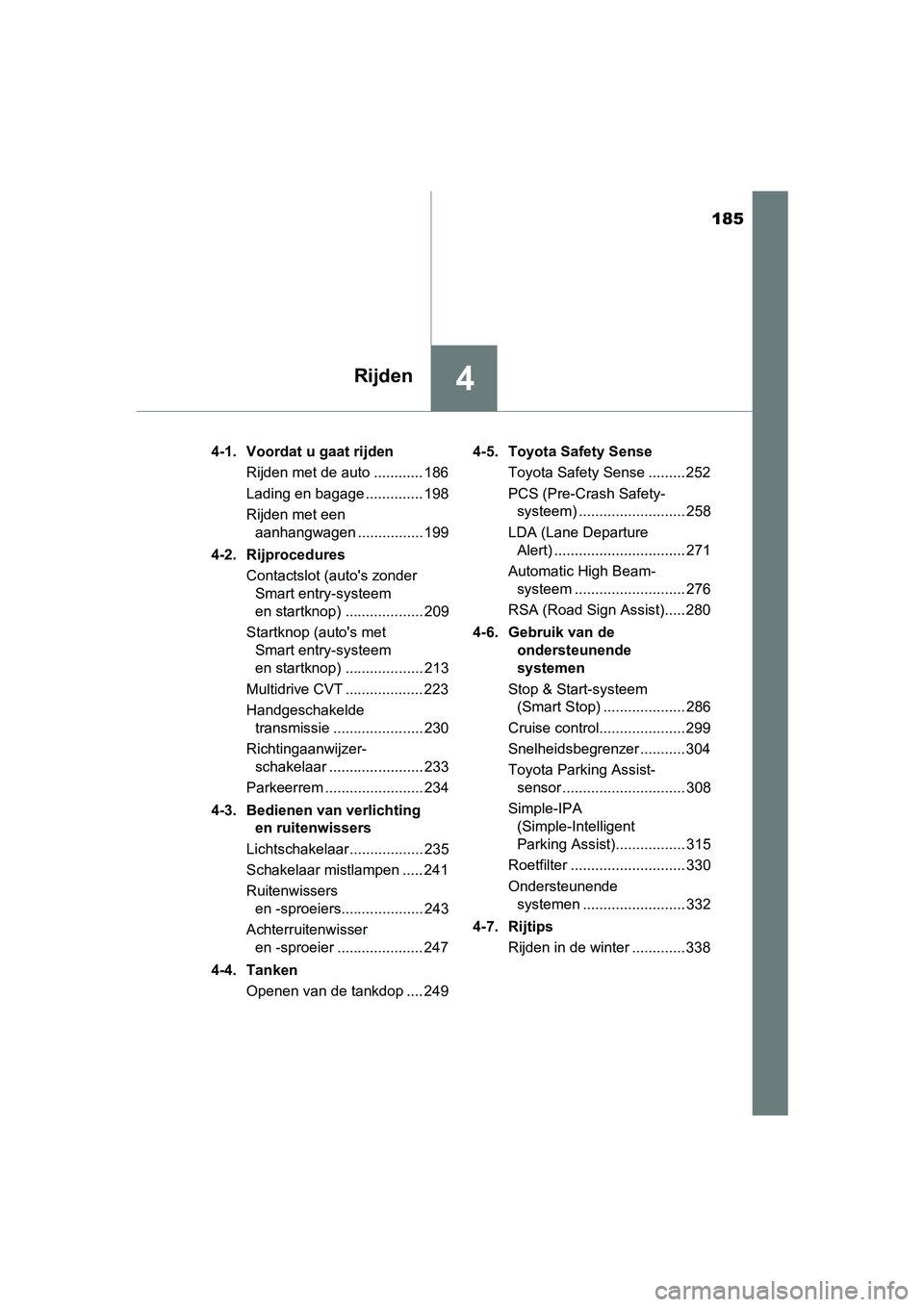

sensor TOYOTA AURIS 2017 Instructieboekje (in Dutch)

185
4Rijden
UK AURIS_HB_EE (OM12K97E)4-1. Voordat u gaat rijden
Rijden met de auto ............ 186
Lading en bagage .............. 198
Rijden met een aanhangwagen ................ 199
4-2. Rijprocedures Contactslot (auto's zonder Smart entry-systeem
en startknop) ................... 209
Startknop (auto's met Smart entry-systeem
en startknop) ................... 213
Multidrive CVT ................... 223
Handgeschakelde transmissie ...................... 230
Richtingaanwijzer- schakelaar ....................... 233
Parkeerrem ........................ 234
4-3. Bedienen van verlichting en ruitenwissers
Lichtschakelaar.................. 235
Schakelaar mistlampen ..... 241
Ruitenwissers en -sproeiers.................... 243
Achterruitenwisser en -sproeier ..................... 247
4-4. Tanken Openen van de tankdop .... 249 4-5. Toyota Safety Sense
Toyota Safety Sense ......... 252

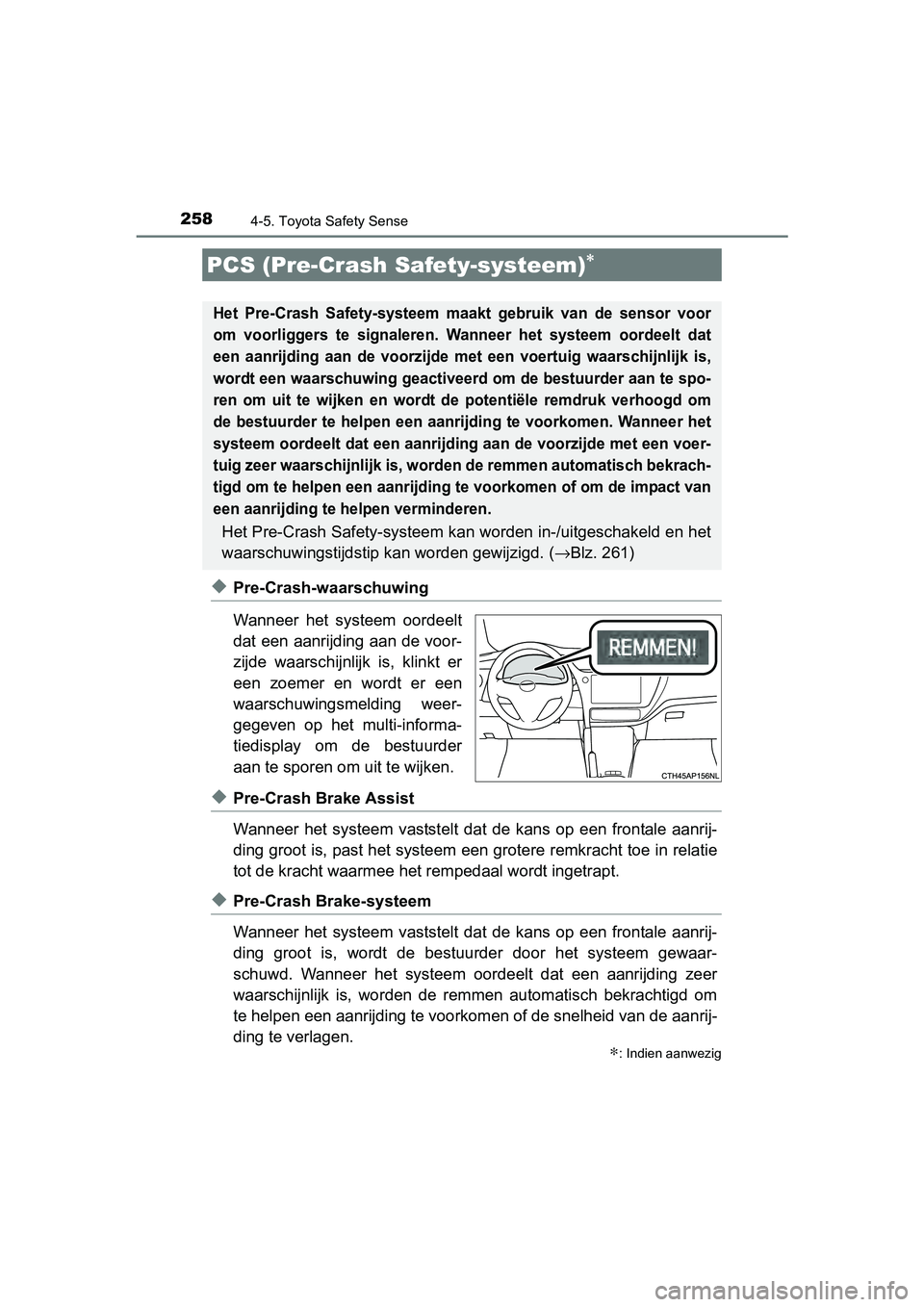

PCS (Pre-Crash Safety-systeem) .......................... 258
LDA (Lane Departure Alert) ................................ 271
Automatic High Beam- systeem ........................... 276
RSA (Road Sign Assist)..... 280
4-6. Gebruik van de ondersteunende
systemen
Stop & Start-systeem (Smart Stop) .................... 286
Cruise control..................... 299
Snelheidsbegrenzer ........... 304
Toyota Parking Assist- sensor .............................. 308
Simple-IPA (Simple-Intelligent
Parking Assist)................. 315
Roetfilter ............................ 330
Ondersteunende systemen ......................... 332
4-7. Rijtips Rijden in de winter ............. 338
UK AURIS_HB_OM_Europe_OM12K97E .book Page 185 Friday, October 7, 2016 4:48 PM

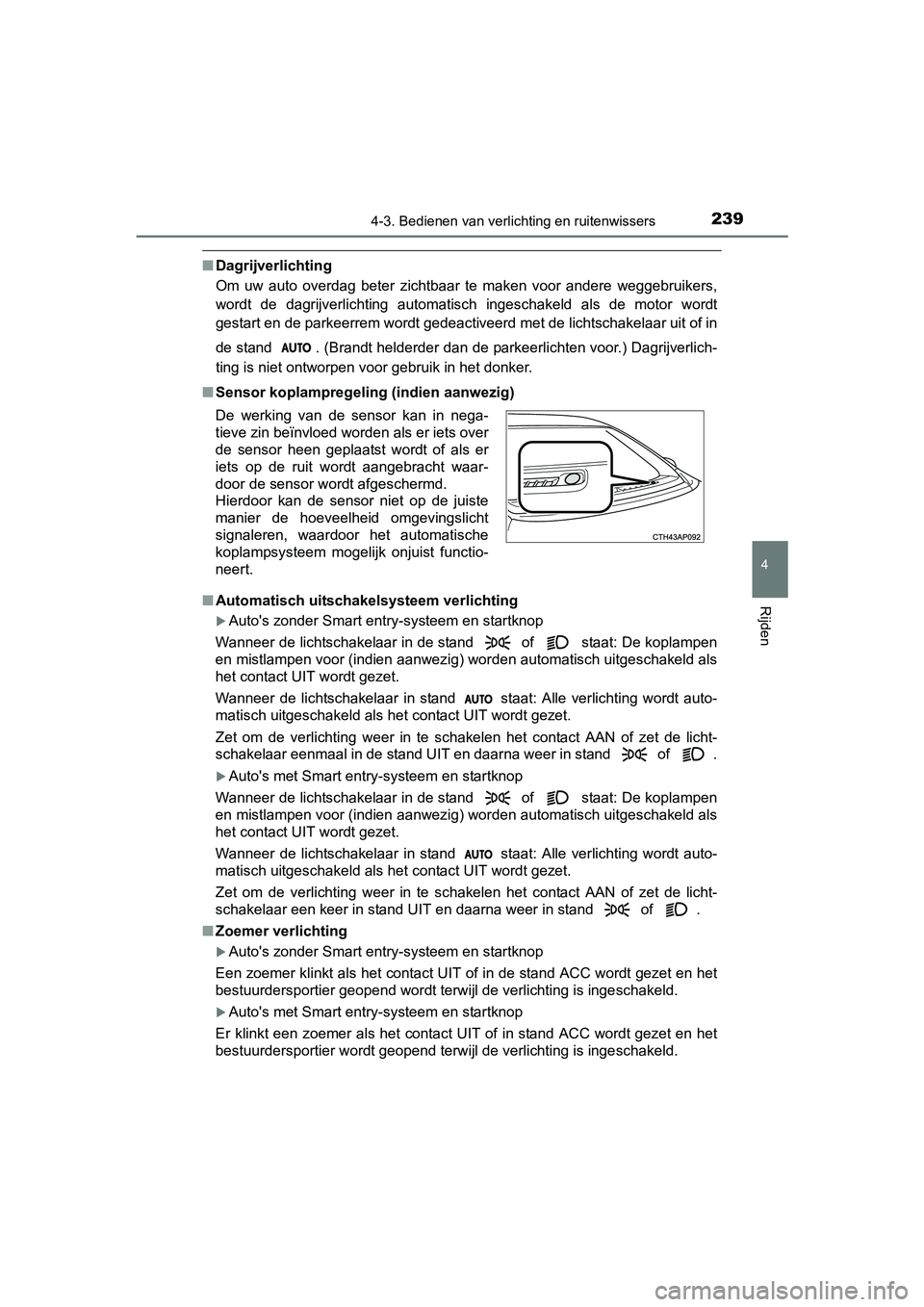

2394-3. Bedienen van verlichting en ruitenwissers
UK AURIS_HB_EE (OM12K97E)
4
Rijden
■Dagrijverlichting
Om uw auto overdag beter zichtbaar te maken voor andere weggebruikers,
wordt de dagrijverlichting automatisch ingeschakeld als de moto r wordt
gestart en de parkeerrem wordt gedeactiveerd met de lichtschake laar uit of in
de stand . (Brandt helderder dan de parkeerlichten voor.) Dagri jverlich-
ting is niet ontworpen voor gebruik in het donker.
■ Sensor koplampregeling (indien aanwezig)
■ Automatisch uitschakelsysteem verlichting
Auto's zonder Smart entry-systeem en startknop
Wanneer de lichtschakelaar in de stand of staat: De koplampen
en mistlampen voor (indien aanwezig) worden automatisch uitgesc hakeld als
het contact UIT wordt gezet.
Wanneer de lichtschakelaar in stand staat: Alle verlichting wordt auto-
matisch uitgeschakeld als het contact UIT wordt gezet.
Zet om de verlichting weer in te schakelen het contact AAN of z et de licht-
schakelaar eenmaal in de stand UIT en daarna weer in stand of .
Auto's met Smart entry-systeem en startknop
Wanneer de lichtschakelaar in de stand of staat: De koplampen
en mistlampen voor (indien aanwezig) worden automatisch uitgesc hakeld als
het contact UIT wordt gezet.
Wanneer de lichtschakelaar in stand staat: Alle verlichting wordt auto-
matisch uitgeschakeld als het contact UIT wordt gezet.
Zet om de verlichting weer in te schakelen het contact AAN of z et de licht-
schakelaar een keer in stand UIT en daarna weer in stand of .
■ Zoemer verlichting
Auto's zonder Smart entry-systeem en startknop
Een zoemer klinkt als het contact UIT of in de stand ACC wordt gezet en het
bestuurdersportier geopend wordt terwijl de verlichting is inge schakeld.
Auto's met Smart entry-systeem en startknop
Er klinkt een zoemer als het contact UIT of in stand ACC wordt gezet en het
bestuurdersportier wordt geopend terwijl de verlichting is inge schakeld.
De werking van de sensor kan in nega-
tieve zin beïnvloed worden als er iets over
de sensor heen geplaatst wordt of als er
iets op de ruit wordt aangebracht waar-
door de sensor wordt afgeschermd.
Hierdoor kan de sensor niet op de juiste
manier de hoeveelheid omgevingslicht
signaleren, waardoor het automatische
koplampsysteem mogelijk onjuist functio-
neert.
UK AURIS_HB_OM_Europe_OM12K97E
.book Page 239 Friday, October 7, 2016 4:48 PM

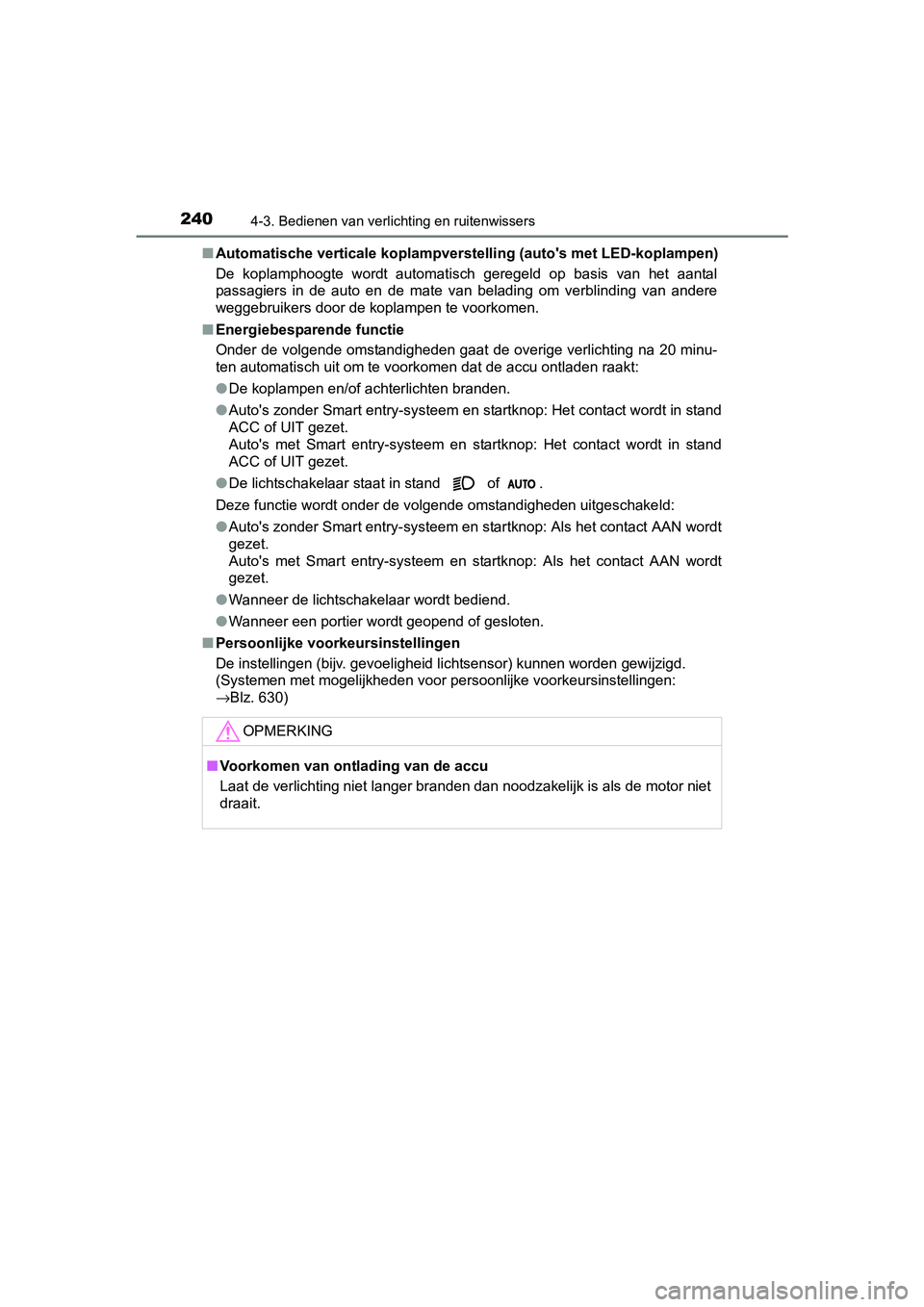

2404-3. Bedienen van verlichting en ruitenwissers
UK AURIS_HB_EE (OM12K97E)■
Automatische verticale koplampver stelling (auto's met LED-koplampen)
De koplamphoogte wordt automatisch geregeld op basis van het aantal
passagiers in de auto en de mate van belading om verblinding va n andere
weggebruikers door de koplampen te voorkomen.
■ Energiebesparende functie
Onder de volgende omstandigheden gaat de overige verlichting na 20 minu-
ten automatisch uit om te voorkomen dat de accu ontladen raakt:
● De koplampen en/of achterlichten branden.
● Auto's zonder Smart entry-systeem en startknop: Het contact wordt in stand
ACC of UIT gezet.
Auto's met Smart entry-systeem en startknop: Het contact wordt in stand
ACC of UIT gezet.
● De lichtschakelaar staat in stand of .
Deze functie wordt onder de volgende omstandigheden uitgeschake ld:
● Auto's zonder Smart entry-systeem en startknop: Als het contact AAN wordt
gezet.
Auto's met Smart entry-systeem en startknop: Als het contact AA N wordt
gezet.
● Wanneer de lichtschakelaar wordt bediend.
● Wanneer een portier wordt geopend of gesloten.
■ Persoonlijke voorkeursinstellingen
De instellingen (bijv. gevoeligheid lichtsensor) kunnen worden gewijzigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstelli ngen:
→Blz. 630)
OPMERKING
■ Voorkomen van ont lading van de accu
Laat de verlichting niet langer branden dan noodzakelijk is als de motor niet
draait.
UK AURIS_HB_OM_Europe_OM12K97E .book Page 240 Friday, October 7, 2016 4:48 PM

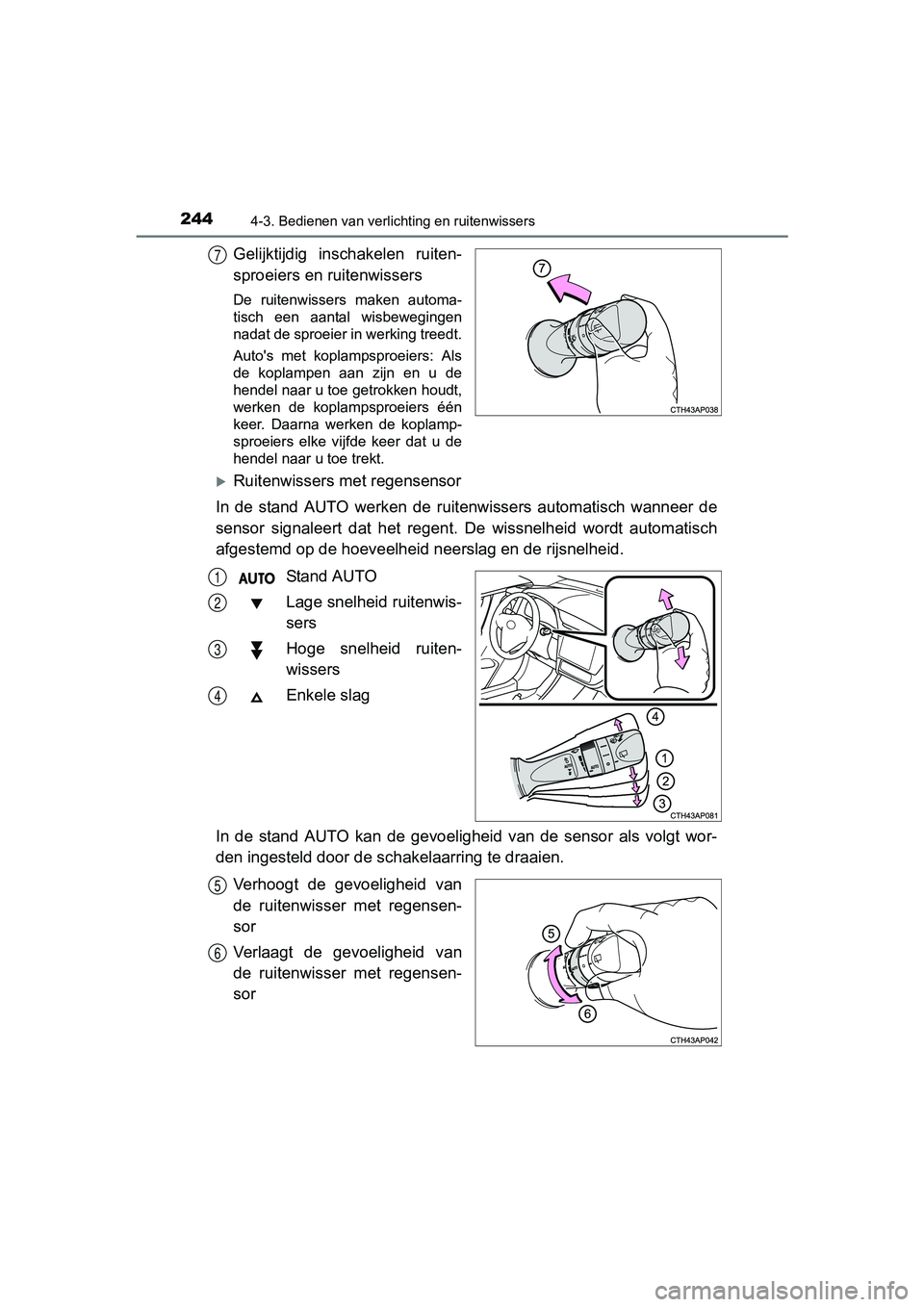

2444-3. Bedienen van verlichting en ruitenwissers
UK AURIS_HB_EE (OM12K97E)
Gelijktijdig inschakelen ruiten-
sproeiers en ruitenwissers
De ruitenwissers maken automa-
tisch een aantal wisbewegingen
nadat de sproeier in werking treedt.
Auto's met koplampsproeiers: Als
de koplampen aan zijn en u de
hendel naar u toe getrokken houdt,
werken de koplampsproeiers één
keer. Daarna werken de koplamp-
sproeiers elke vijfde keer dat u de
hendel naar u toe trekt.
Ruitenwissers met regensensor
In de stand AUTO werken de ruit enwissers automatisch wanneer de
sensor signaleert dat het regent. De wissnel heid wordt automatisch
afgestemd op de hoe veelheid neerslag en de rijsnelheid.
Stand AUTO
Lage snelheid ruitenwis-
sers
Hoge snelheid ruiten-
wissers
Enkele slag
In de stand AUTO kan de gevoeligheid van de sensor als volgt wo r-
den ingesteld door de schakelaarring te draaien.
Verhoogt de gevoeligheid van
de ruitenwisser met regensen-
sor
Verlaagt de gevoeligheid van
de ruitenwisser met regensen-
sor
7
1
2
3
4
5
6
UK AURIS_HB_OM_Europe_OM12K97E .book Page 244 Friday, October 7, 2016 4:48 PM

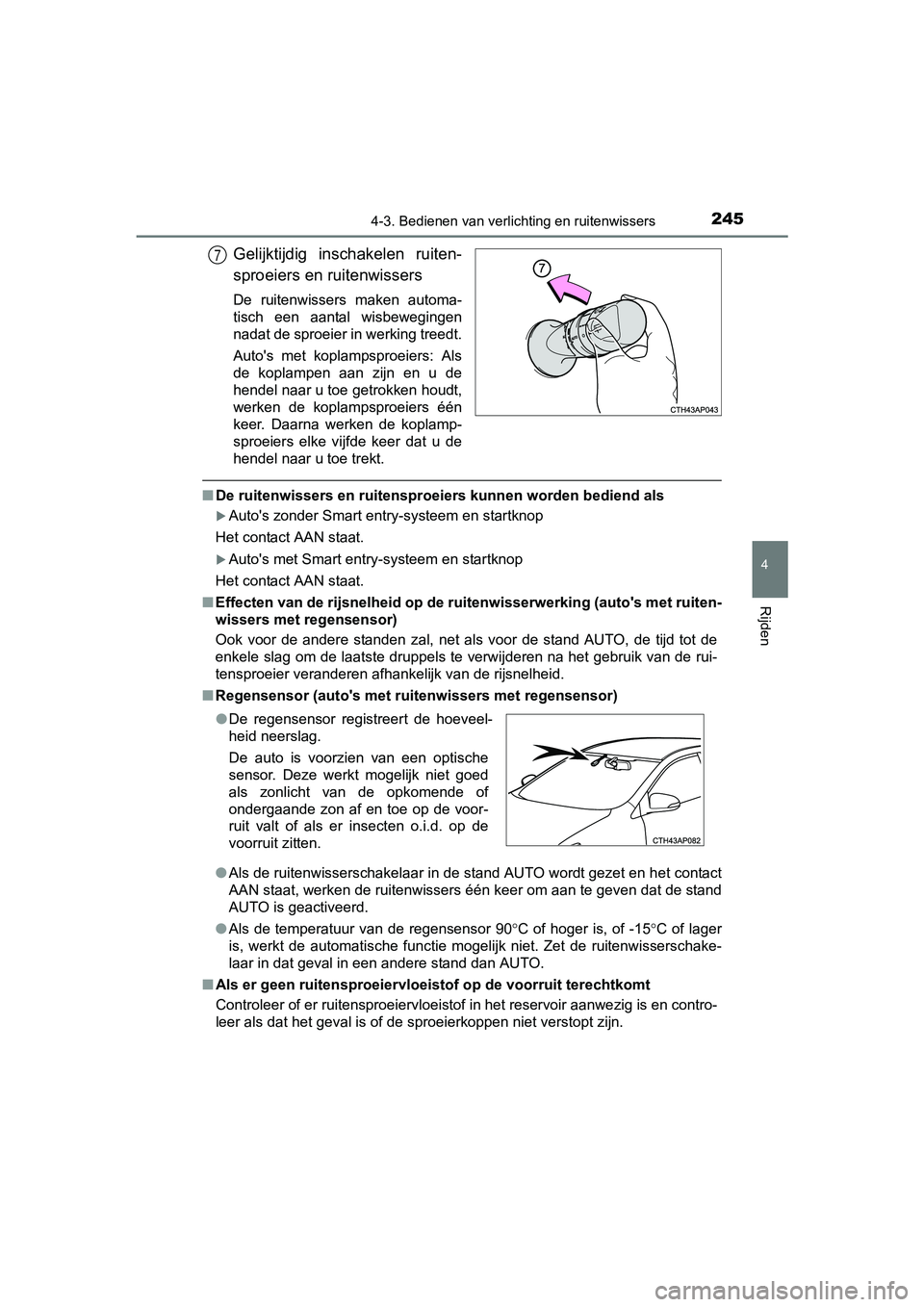

2454-3. Bedienen van verlichting en ruitenwissers
UK AURIS_HB_EE (OM12K97E)
4
Rijden
Gelijktijdig inschakelen ruiten-
sproeiers en ruitenwissers
De ruitenwissers maken automa-
tisch een aantal wisbewegingen
nadat de sproeier in werking treedt.
Auto's met koplampsproeiers: Als
de koplampen aan zijn en u de
hendel naar u toe getrokken houdt,
werken de koplampsproeiers één
keer. Daarna werken de koplamp-
sproeiers elke vijfde keer dat u de
hendel naar u toe trekt.
■De ruitenwissers en ruitensproe iers kunnen worden bediend als
Auto's zonder Smart entry-systeem en startknop
Het contact AAN staat.
Auto's met Smart entry-systeem en startknop
Het contact AAN staat.
■ Effecten van de rijsnelheid op de ruitenwisserwerking (auto's m et ruiten-
wissers met regensensor)
Ook voor de andere standen zal, net als voor de stand AUTO, de tijd tot de
enkele slag om de laatste druppels te verwijderen na het gebruik van de rui-
tensproeier veranderen afhankelijk van de rijsnelheid.
■ Regensensor (auto's met ruitenwissers met regensensor)
●Als de ruitenwisserschakelaar in de stand AUTO wordt gezet en h et contact
AAN staat, werken de ruitenwissers één keer om aan te geven dat de stand
AUTO is geactiveerd.
● Als de temperatuur van de regensensor 90 °C of hoger is, of -15 °C of lager
is, werkt de automatische functie mogelijk niet. Zet de ruitenw isserschake-
laar in dat geval in een andere stand dan AUTO.
■ Als er geen ruitensproeiervloeist of op de voorruit terechtkomt
Controleer of er ruitensproeiervloeistof in het reservoir aanwe zig is en contro-
leer als dat het geval is of de sproeierkoppen niet verstopt zi jn.
7
●De regensensor registreert de hoeveel-
heid neerslag.
De auto is voorzien van een optische
sensor. Deze werkt mogelijk niet goed
als zonlicht van de opkomende of
ondergaande zon af en toe op de voor-
ruit valt of als er insecten o.i.d. op de
voorruit zitten.
UK AURIS_HB_OM_Europe_OM12K97E .book Page 245 Friday, October 7, 2016 4:48 PM

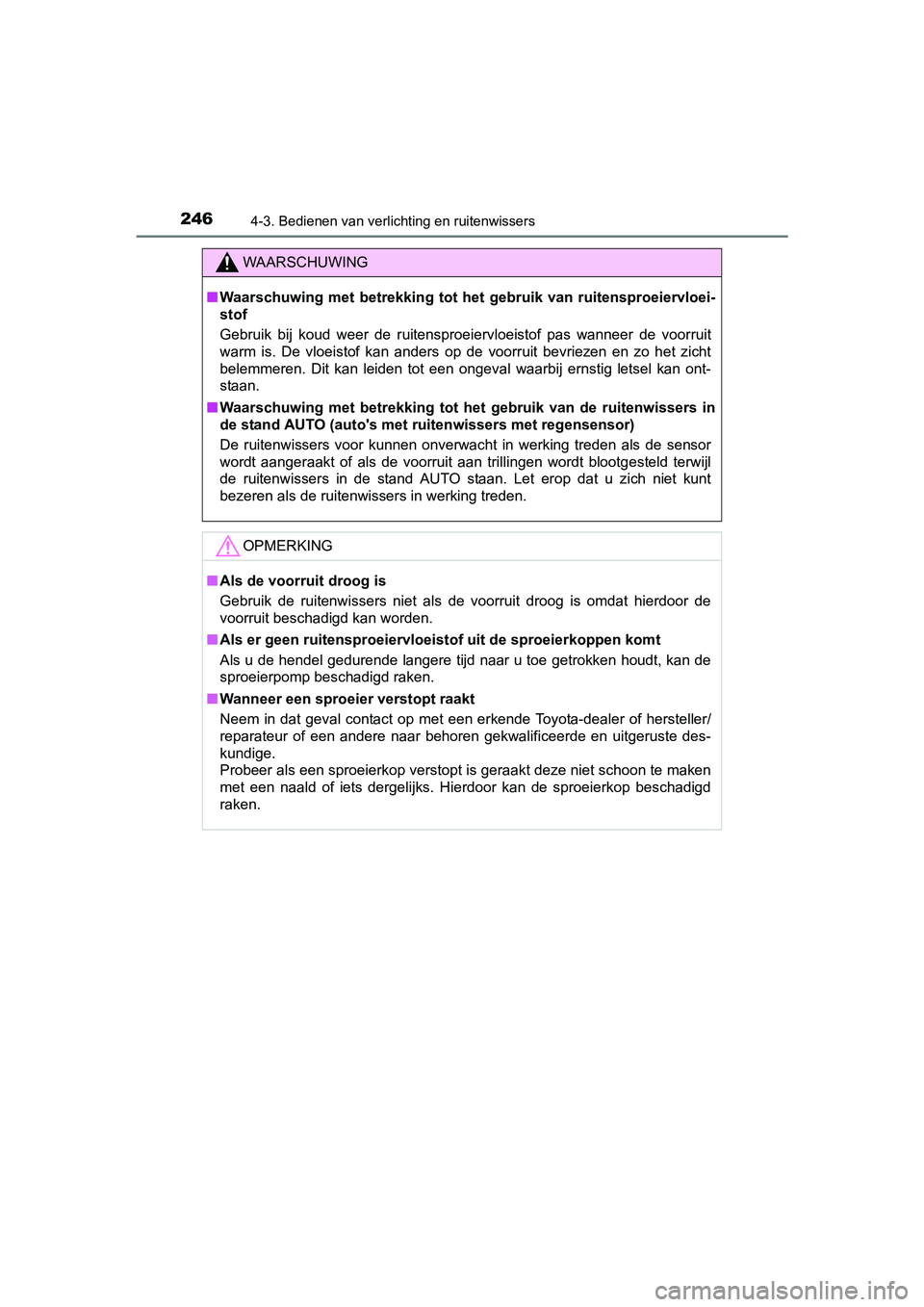

2464-3. Bedienen van verlichting en ruitenwissers
UK AURIS_HB_EE (OM12K97E)
WAARSCHUWING
■Waarschuwing met betrekking tot h et gebruik van ruitensproeiervloei-
stof
Gebruik bij koud weer de ruitensproeiervloeistof pas wanneer de voorruit
warm is. De vloeistof kan anders op de voorruit bevriezen en zo het zicht
belemmeren. Dit kan leiden tot een ongeval waarbij ernstig lets el kan ont-
staan.
■ Waarschuwing met betrekking tot h et gebruik van de ruitenwissers in
de stand AUTO (auto's met ruitenwissers met regensensor)
De ruitenwissers voor kunnen onverwacht in werking treden als d e sensor
wordt aangeraakt of als de voorruit aan trillingen wordt blootg esteld terwijl
de ruitenwissers in de stand AUTO staan. Let erop dat u zich niet kunt
bezeren als de ruitenwissers in werking treden.
OPMERKING
■ Als de voorruit droog is
Gebruik de ruitenwissers niet als de voorruit droog is omdat hierdoor de
voorruit beschadigd kan worden.
■ Als er geen ruitensproeiervloeistof uit de sproeierkoppen komt
Als u de hendel gedurende langere tijd naar u toe getrokken hou dt, kan de
sproeierpomp beschadigd raken.
■ Wanneer een sproeier verstopt raakt
Neem in dat geval contact op met een erkende Toyota-dealer of h ersteller/
reparateur of een andere naar behoren gekwalificeerde en uitger uste des-
kundige.
Probeer als een sproeierkop verstopt is geraakt deze niet schoon te maken
met een naald of iets dergelijks. Hierdoor kan de sproeierkop beschadigd
raken.
UK AURIS_HB_OM_Europe_OM12K97E .book Page 246 Friday, October 7, 2016 4:48 PM

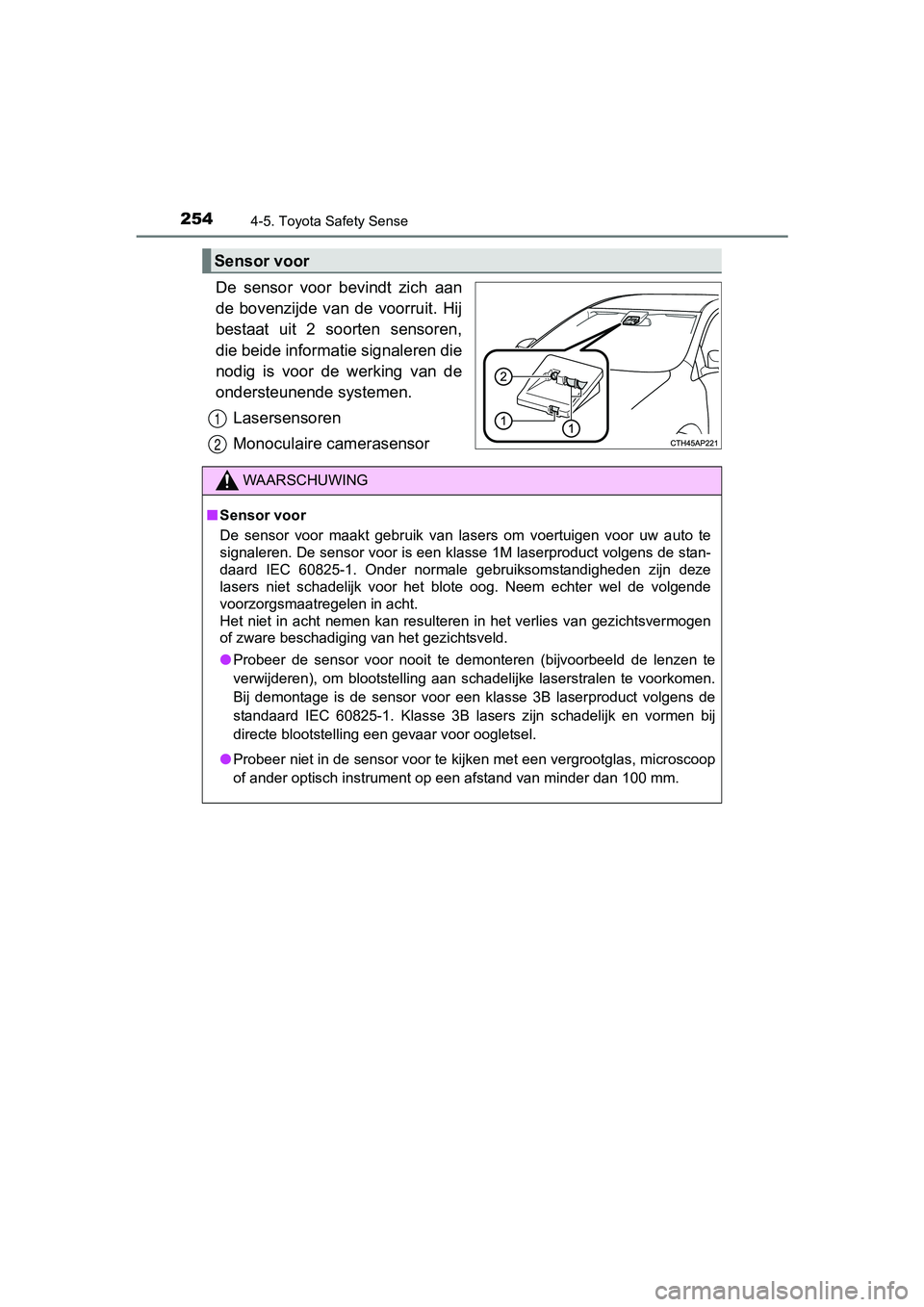

2544-5. Toyota Safety Sense
UK AURIS_HB_EE (OM12K97E)
De sensor voor bevindt zich aan
de bovenzijde van de voorruit. Hij
bestaat uit 2 soorten sensoren,
die beide informatie signaleren die
nodig is voor de werking van de
ondersteunende systemen.Lasersensoren
Monoculaire camerasensor
Sensor voor
1
2
WAARSCHUWING
■Sensor voor
De sensor voor maakt gebruik van lasers om voertuigen voor uw a uto te
signaleren. De sensor voor is een klasse 1M laserproduct volgen s de stan-
daard IEC 60825-1. Onder normale gebruiksomstandigheden zijn de ze
lasers niet schadelijk voor het blote oog. Neem echter wel de v olgende
voorzorgsmaatregelen in acht.
Het niet in acht nemen kan resulteren in het verlies van gezich tsvermogen
of zware beschadiging van het gezichtsveld.
● Probeer de sensor voor nooit te demonteren (bijvoorbeeld de lenzen te
verwijderen), om blootstelling aan schadelijke laserstralen te voorkomen.
Bij demontage is de sensor voor een klasse 3B laserproduct volg ens de
standaard IEC 60825-1. Klasse 3B lasers zijn schadelijk en vorm en bij
directe blootstelling een gevaar voor oogletsel.
● Probeer niet in de sensor voor te kijken met een vergrootglas, microscoop
of ander optisch instrument op een afstand van minder dan 100 m m.
UK AURIS_HB_OM_Europe_OM12K97E.book Page 254 Friday, October 7, 2016 4:48 PM

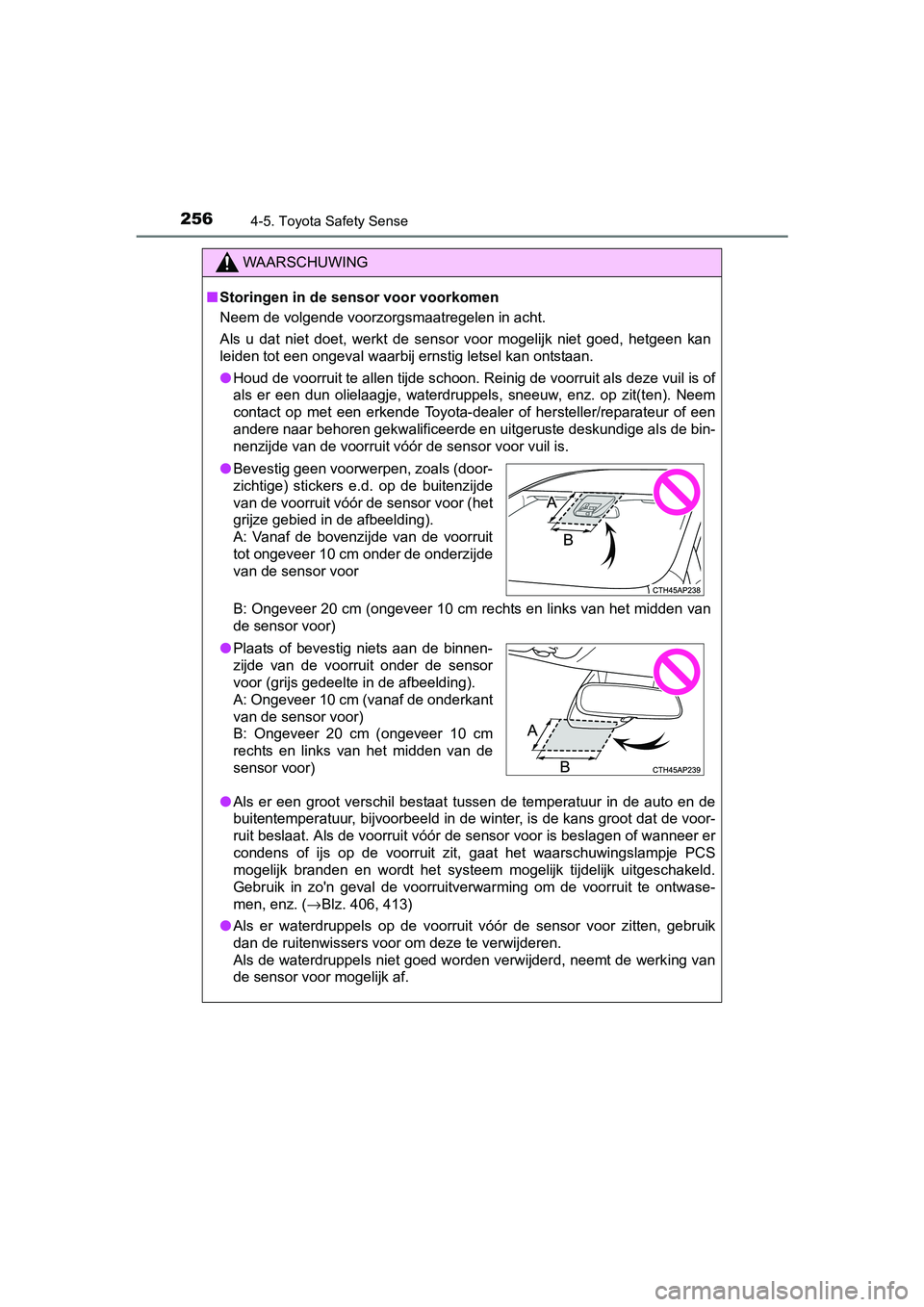

2564-5. Toyota Safety Sense
UK AURIS_HB_EE (OM12K97E)
WAARSCHUWING
■Storingen in de sensor voor voorkomen
Neem de volgende voorzorgsmaatregelen in acht.
Als u dat niet doet, werkt de sensor voor mogelijk niet goed, h etgeen kan
leiden tot een ongeval waarbij ernstig letsel kan ontstaan.
● Houd de voorruit te allen tijde schoon. Reinig de voorruit als deze vuil is of
als er een dun olielaagje, waterdruppels, sneeuw, enz. op zit(t en). Neem
contact op met een erkende Toyota-dealer of hersteller/reparate ur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige al s de bin-
nenzijde van de voorruit vóór de sensor voor vuil is.
B: Ongeveer 20 cm (ongeveer 10 cm rechts en links van het midden van
de sensor voor)
● Als er een groot verschil bestaat tussen de temperatuur in de a uto en de
buitentemperatuur, bijvoorbeeld in de winter, is de kans groot dat de voor-
ruit beslaat. Als de voorruit vóór de sensor voor is beslagen o f wanneer er
condens of ijs op de voorruit zit, gaat het waarschuwingslampje PCS
mogelijk branden en wordt het systeem mogelijk tijdelijk uitges chakeld.
Gebruik in zo'n geval de voorruitverwarming om de voorruit te o ntwase-
men, enz. ( →Blz. 406, 413)
● Als er waterdruppels op de voorruit vóór de sensor voor zitten, gebruik
dan de ruitenwissers voor om deze te verwijderen.
Als de waterdruppels niet goed worden verwijderd, neemt de werk ing van
de sensor voor mogelijk af.
● Bevestig geen voorwerpen, zoals (door-
zichtige) stickers e.d. op de buitenzijde
van de voorruit vóór de sensor voor (het
grijze gebied in de afbeelding).
A: Vanaf de bovenzijde van de voorruit
tot ongeveer 10 cm onder de onderzijde
van de sensor voor
●Plaats of bevestig niets aan de binnen-
zijde van de voorruit onder de sensor
voor (grijs gedeelte in de afbeelding).
A: Ongeveer 10 cm (vanaf de onderkant
van de sensor voor)
B: Ongeveer 20 cm (ongeveer 10 cm
rechts en links van het midden van de
sensor voor)
UK AURIS_HB_OM_Europe_OM12K97E .book Page 256 Friday, October 7, 2016 4:48 PM

2574-5. Toyota Safety Sense
UK AURIS_HB_EE (OM12K97E)
4
Rijden
WAARSCHUWING
●Vervang het ruitenwisserrubber of het ruitenwisserblad als waterdruppels niet
goed kunnen worden verwijderd van het gedeelte van de voorruit vóór de sen-
sor voor met de ru itenwissers voor.
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e indien de
ruitenwisserrubbers of ruitenwisserbladen moeten worden vervang en.
●Plak geen ruitfolie op de voorruit.
● Vervang de voorruit als deze beschadigd is of als er een barst in zit.
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur
of een andere naar behoren gekwalificeerde en uitgeruste deskun dige
indien de voorruit moet worden vervangen.
● Plaats geen antenne vóór de sensor voor.
● Zorg ervoor dat de sensor voor niet nat wordt.
● Voorkom dat er fel licht op de sensor voor schijnt.
● Zorg ervoor dat de sensor voor niet vuil wordt of beschadigd ra akt.
Zorg er bij het reinigen van de binnenzijde van de voorruit voo r dat er geen
glasreiniger op de lens terechtkomt. Raak de lens ook niet aan.
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur
of een andere naar behoren gekwalificeerde en uitgeruste deskun dige
indien de lens vuil of beschadigd is.
● Stel de sensor voor niet bloot aan sterke schokken.
● Wijzig de montagepositie of -richting van de sensor voor niet en verwijder
de sensor niet.
● Haal de sensor voor niet uit elkaar.
● Plaats geen elektronische apparaten of apparaten die sterke ele ktrische
golfsignalen versturen in de buurt van de sensor voor.
● Wijzig geen onderdelen van de auto rond de sensor voor (binnens piegel,
zonnekleppen, enz.) of het dak.
● Bevestig geen accessoires die de sensor voor mogelijk hinderen op de
motorkap, de grille of de voorbumper. Neem voor meer informatie contact
op met een erkende Toyota-dealer of hersteller/reparateur of ee n andere
naar behoren gekwalificeerde en uitgeruste deskundige.
● Zorg er als een surfplank of een ander lang voorwerp op het dak moet
worden geplaatst voor dat deze de sensor voor niet hindert.
● Breng geen wijzigingen aan de koplampen of andere lichten aan.
● Monteer of plaats geen onderdelen op het dashboard.
■ Montageplaats van de sensor voor op de voorruit
Als de voorruit snel beslagen raakt, is het glas rondom de sens or voor
mogelijk warm doordat de verwarming in werking is. Als u het glas aan-
raakt, kunt u brandwonden oplopen.
UK AURIS_HB_OM_Europe_OM12K97E .book Page 257 Friday, October 7, 2016 4:48 PM

2584-5. Toyota Safety Sense
UK AURIS_HB_EE (OM12K97E)
◆Pre-Crash-waarschuwing
Wanneer het systeem oordeelt
dat een aanrijding aan de voor-
zijde waarschijnlijk is, klinkt er
een zoemer en wordt er een
waarschuwingsmelding weer-
gegeven op het multi-informa-
tiedisplay om de bestuurder
aan te sporen om uit te wijken.
◆Pre-Crash Brake Assist
Wanneer het systeem vaststelt dat de kans op een frontale aanrij-
ding groot is, past het systeem een grotere remkracht toe in re latie
tot de kracht waarmee het rempedaal wordt ingetrapt.
◆Pre-Crash Brake-systeem
Wanneer het systeem vaststelt dat de kans op een frontale aanri j-
ding groot is, wordt de bestu urder door het systeem gewaar-
schuwd. Wanneer het systeem oordeelt dat een aanrijding zeer
waarschijnlijk is, worden de remmen automatisch bekrachtigd om
te helpen een aanrijding te voorkomen of de snelheid van de aan rij-
ding te verlagen.
PCS (Pre-Crash Safety-systeem)∗
∗: Indien aanwezig
Het Pre-Crash Safety-systeem maakt gebruik van de sensor voor
om voorliggers te signaleren. Wanneer het systeem oordeelt dat
een aanrijding aan de voorzijde met een voertuig waarschijnlijk is,
wordt een waarschuwing geactiveerd om de bestuurder aan te spo-
ren om uit te wijken en wordt de potentiële remdruk verhoogd om
de bestuurder te helpen een aanrijding te voorkomen. Wanneer he t
systeem oordeelt dat een aanrijding aan de voorzijde met een vo er-
tuig zeer waarschijnlijk is, worden de remmen automatisch bekra ch-
tigd om te helpen een aanrijding te voorkomen of om de impact v an
een aanrijding te helpen verminderen.
Het Pre-Crash Safety-systeem kan worden in-/uitgeschakeld en he t
waarschuwingstijdstip k an worden gewijzigd. (→Blz. 261)
UK AURIS_HB_OM_Europe_OM12K97E .book Page 258 Friday, October 7, 2016 4:48 PM
