TOYOTA AURIS 2017 Návod na použitie (in Slovakian)

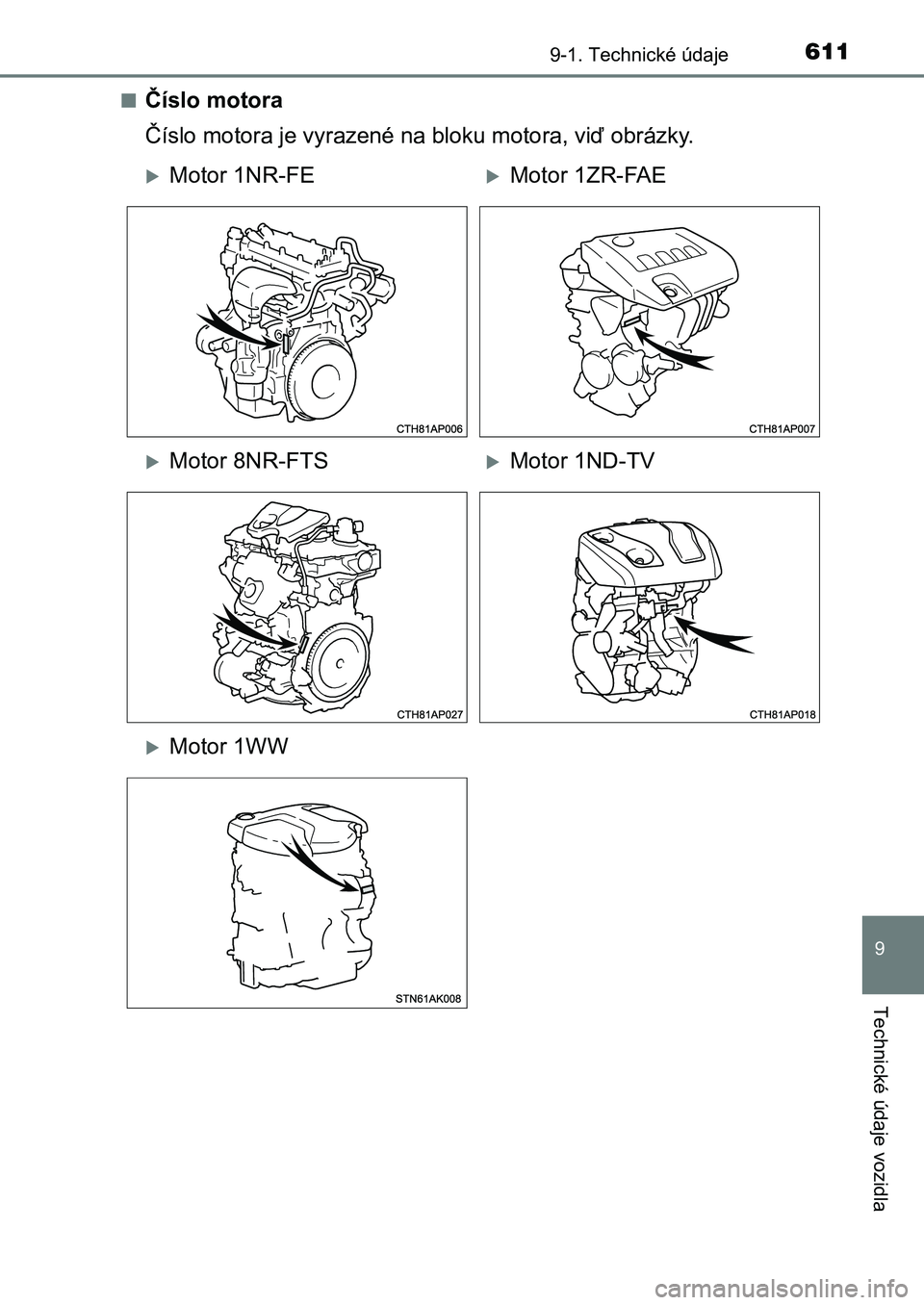

6119-1. Technické údaje
UK AURIS HB EE (OM12K97SK)
9
Technické údaje vozidla
■Číslo motora
Číslo motora je vyrazené na bloku motora, viď obrázky.
Motor 1NR-FEMotor 1ZR-FAE
Motor 8NR-FTSMotor 1ND-TV
Motor 1WW
UK AURIS_HB_OM_Europe_OM12K97E.book Page 611 Friday, October 7, 2016 2:15 PM

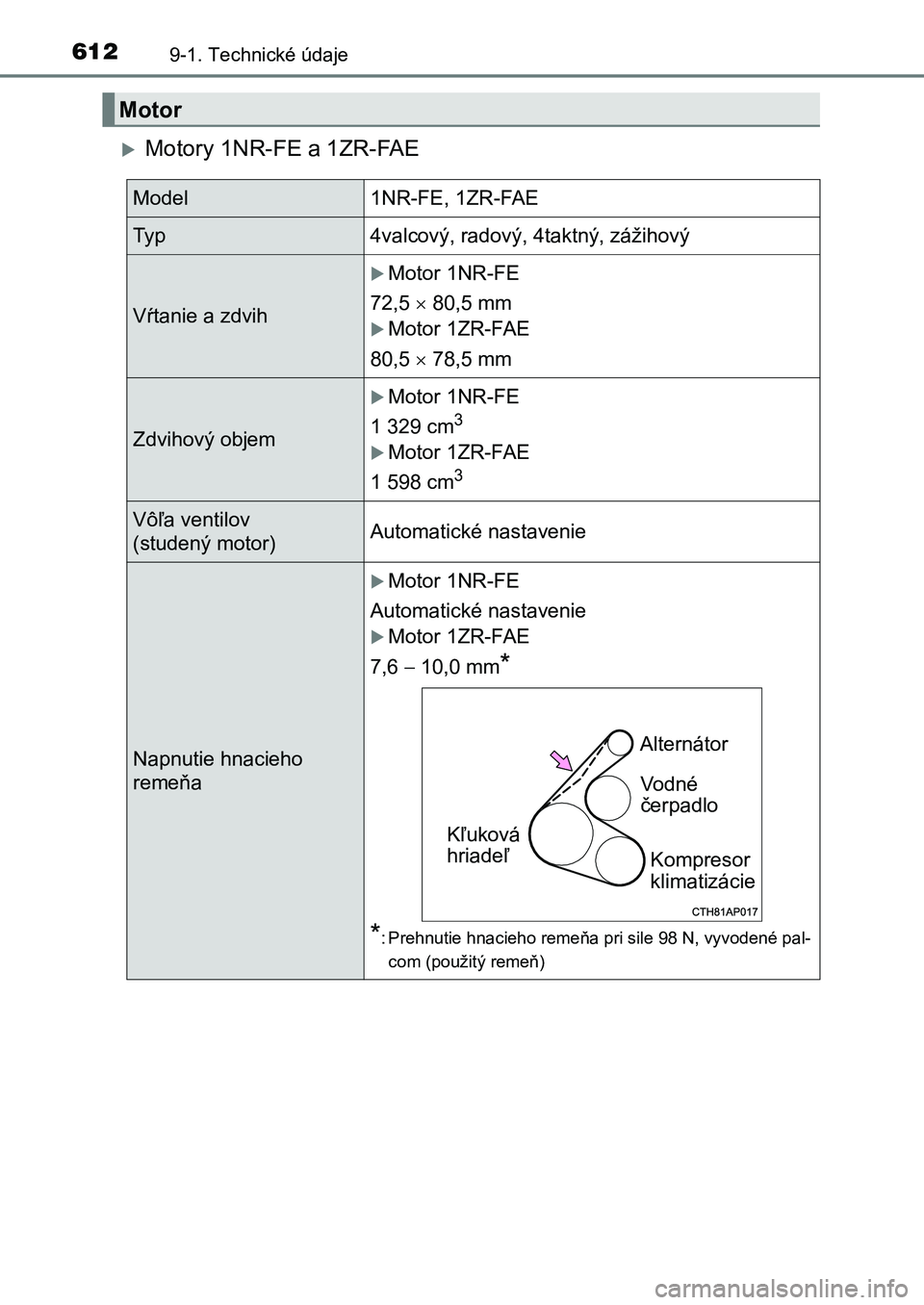

6129-1. Technické údaje
UK AURIS HB EE (OM12K97SK)
Motory 1NR-FE a 1ZR-FAE
Motor
Model1NR-FE, 1ZR-FAE
Ty p4valcový, radový, 4taktný, zážihový
Vŕtanie a zdvih
Motor 1NR-FE
72,5  80,5 mm
Motor 1ZR-FAE
80,5  78,5 mm
Zdvihový objem
Motor 1NR-FE
1 329 cm3
Motor 1ZR-FAE
1 598 cm3
Vôľa ventilov
(studený motor)Automatické nastavenie
Napnutie hnacieho
remeňa
Motor 1NR-FE
Automatické nastavenie
Motor 1ZR-FAE
7,6 10,0 mm*
*: Prehnutie hnacieho remeňa pri sile 98 N, vyvodené pal-
com (použitý remeň)
Alternátor
Vodné čerpadlo
Kompresor klimatizácie
Kľuková
hriadeľ
UK AURIS_HB_OM_Europe_OM12K97E.book Page 612 Friday, October 7, 2016 2:15 PM

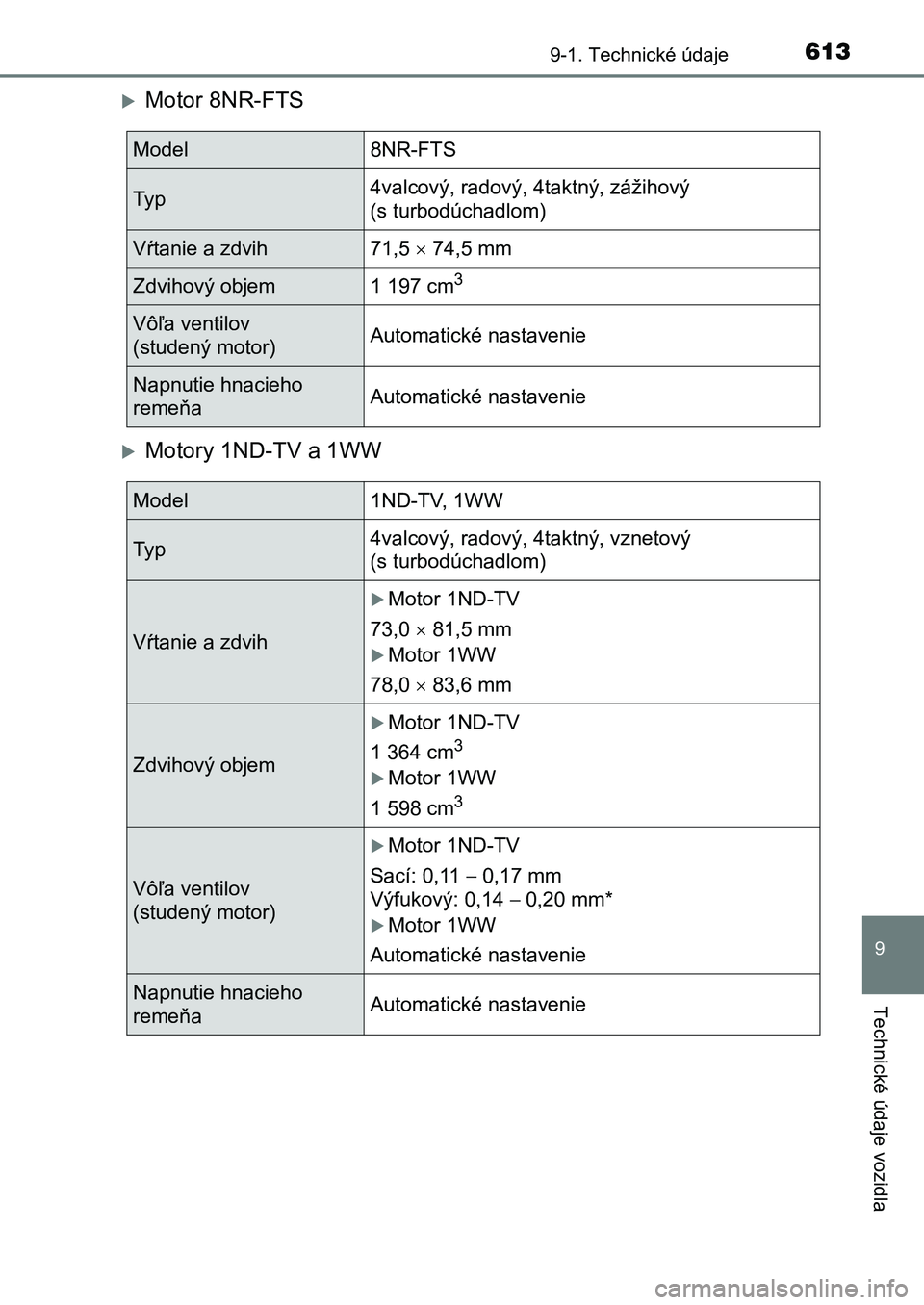

6139-1. Technické údaje
UK AURIS HB EE (OM12K97SK)
9
Technické údaje vozidla
Motor 8NR-FTS
Motory 1ND-TV a 1WW
Model 8NR-FTS
Ty p 4valcový, radový, 4taktný, zážihový
(s turbodúchadlom)
Vŕtanie a zdvih 71,5  74,5 mm
Zdvihový objem 1 197 cm3
Vôľa ventilov
(studený motor) Automatické nastavenie
Napnutie hnacieho
remeňa Automatické nastavenie
Model 1ND-TV, 1WW
Ty p4valcový, radový, 4taktný, vznetový
(s turbodúchadlom)
Vŕtanie a zdvih
Motor 1ND-TV
73,0  81,5 mm
Motor 1WW
78,0  83,6 mm
Zdvihový objem
Motor 1ND-TV
1 364 cm3
Motor 1WW
1 598 cm3
Vôľa ventilov
(studený motor)
Motor 1ND-TV
Sací: 0,11 0,17 mm
Výfukový: 0,14 0,20 mm*
Motor 1WW
Automatické nastavenie
Napnutie hnacieho
remeňa Automatické nastavenie
UK AURIS_HB_OM_Europe_OM12K97E.book Page 613 Friday, October 7, 2016 2:15 PM

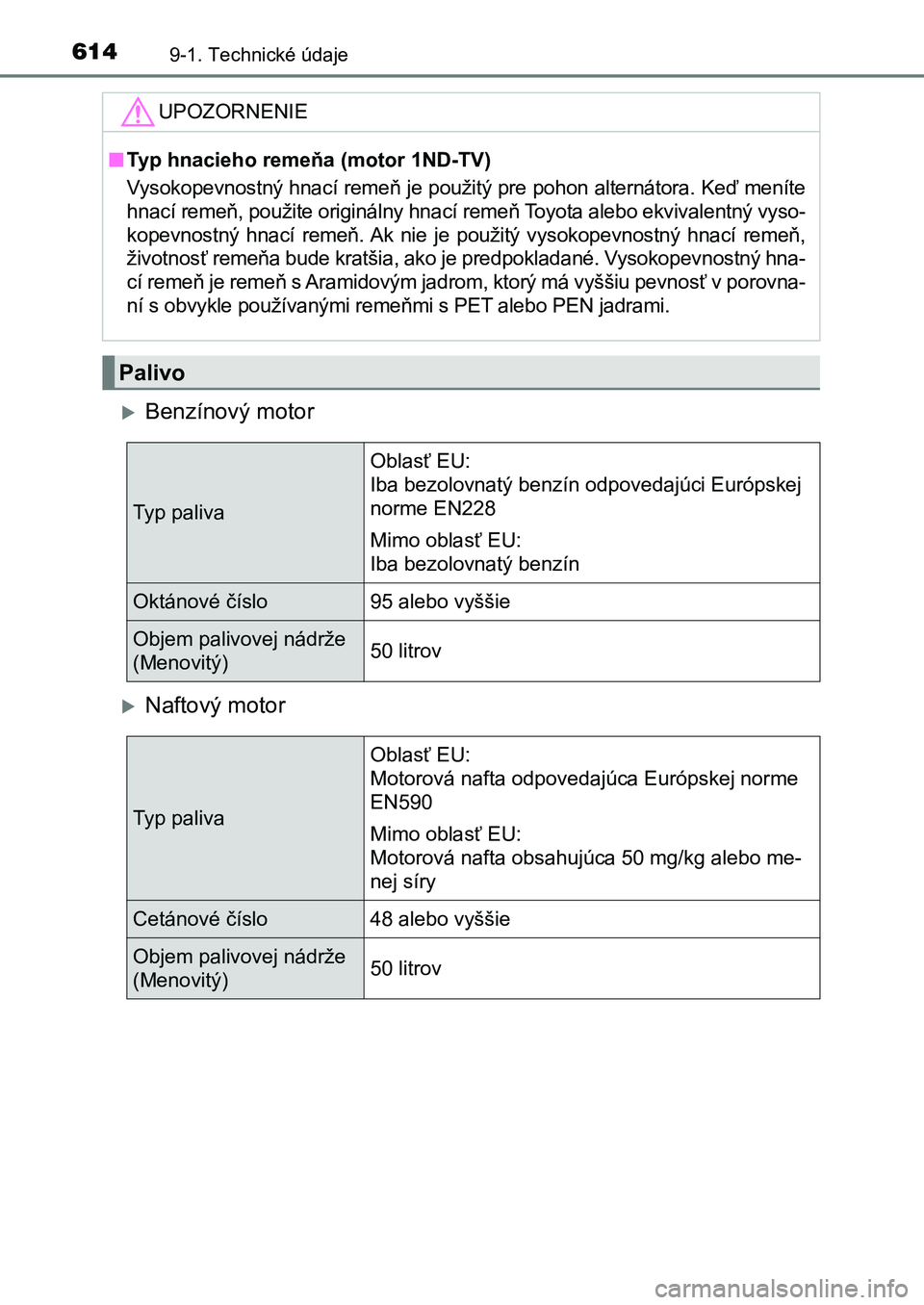

6149-1. Technické údaje
UK AURIS HB EE (OM12K97SK)
Benzínový motor
Naftový motor
UPOZORNENIE
■Typ hnacieho remeňa (motor 1ND-TV)
Vysokopevnostný hnací remeň je použitý pre pohon alternátora. K eď meníte
hnací remeň, použite originálny hnací remeň Toyota alebo ekviva lentný vyso-
kopevnostný hnací remeň. Ak nie je použitý vysokopevnostný hnac í remeň,
životnosť remeňa bude kratšia, ako je predpokladané. Vysokopevn ostný hna-
cí remeň je remeň s Aramidovým jadrom, ktorý má vyššiu pevnosť v porovna-
ní s obvykle používanými remeňmi s PET alebo PEN jadrami.
Palivo
Typ paliva
Oblasť EU:
Iba bezolovnatý benzín odpovedajúci Európskej
norme EN228
Mimo oblasť EU:
Iba bezolovnatý benzín
Oktánové číslo 95 alebo vyššie
Objem palivovej nádrže
(Menovitý)50 litrov
Typ paliva
Oblasť EU:
Motorová nafta odpovedajúca Európskej norme
EN590
Mimo oblasť EU:
Motorová nafta obsahujúca 50 mg/kg alebo me-
nej síry
Cetánové číslo48 alebo vyššie
Objem palivovej nádrže
(Menovitý)50 litrov
UK AURIS_HB_OM_Europe_OM12K97E.book Page 614 Friday, October 7, 2016 2:15 PM

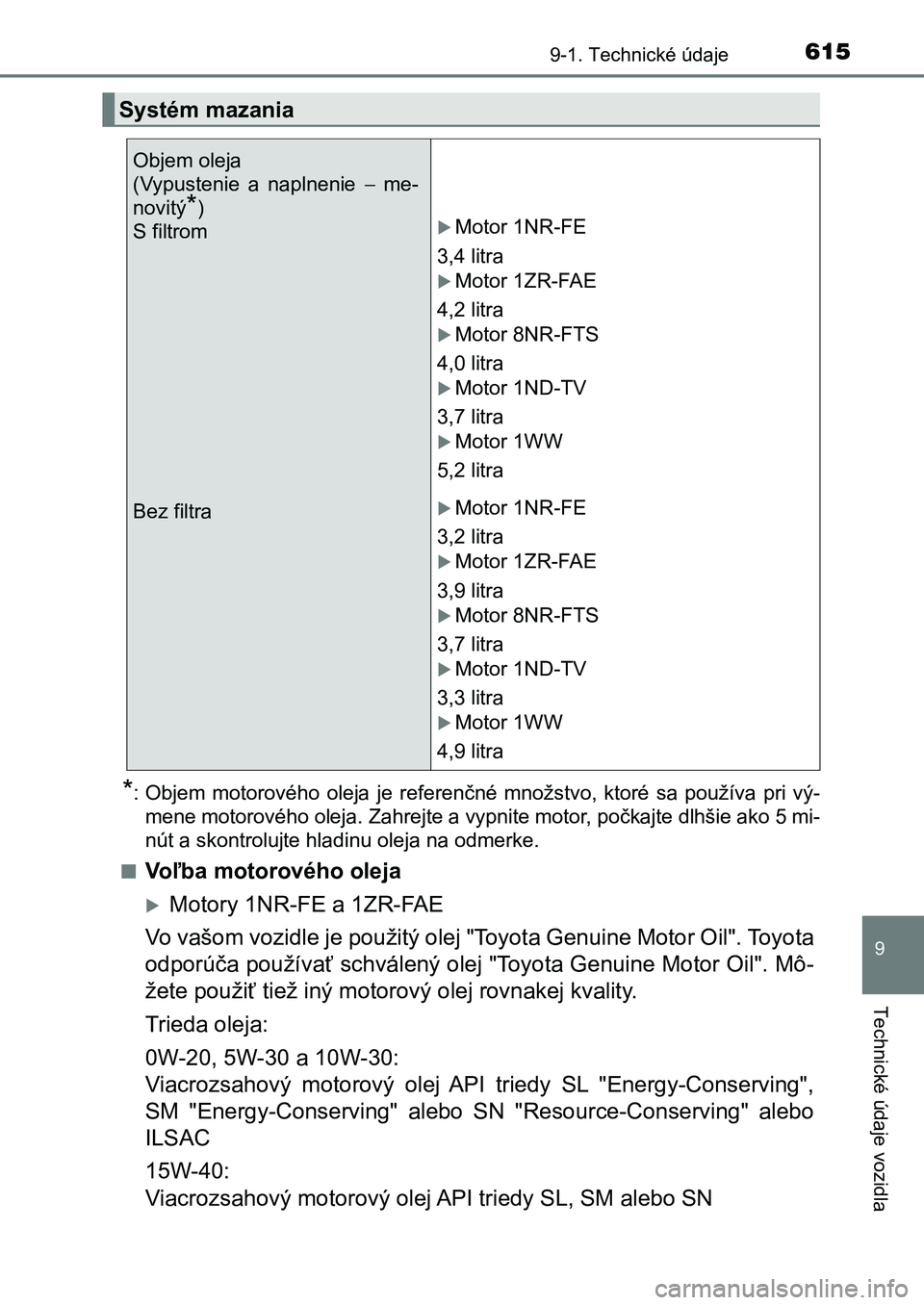

6159-1. Technické údaje
UK AURIS HB EE (OM12K97SK)
9
Technické údaje vozidla
*: Objem motorového oleja je referenčné množstvo, ktoré sa používa pri vý-
mene motorového oleja. Zahrejte a vypnite motor, počkajte dlhši e ako 5 mi-
nút a skontrolujte hladinu oleja na odmerke.
■Voľba motorového oleja
Motory 1NR-FE a 1ZR-FAE
Vo vašom vozidle je použitý olej "Toyota Genuine Motor Oil". To yota
odporúča používať schválený olej "Toyota Genuine Motor Oil". Mô -
žete použiť tiež iný motorový olej rovnakej kvality.
Trieda oleja:
0W-20, 5W-30 a 10W-30:
Viacrozsahový motorový olej API triedy SL "Energy-Conserving",
SM "Energy-Conserving" alebo SN "Resource-Conserving" alebo
ILSAC
15W-40:
Viacrozsahový motorový olej API triedy SL, SM alebo SN
Systém mazania
Objem oleja
(Vypustenie a naplnenie  me-
novitý*)
S filtromMotor 1NR-FE
3,4 litra
Motor 1ZR-FAE
4,2 litra
Motor 8NR-FTS
4,0 litra
Motor 1ND-TV
3,7 litra
Motor 1WW
5,2 litra
Bez filtraMotor 1NR-FE
3,2 litra
Motor 1ZR-FAE
3,9 litra
Motor 8NR-FTS
3,7 litra
Motor 1ND-TV
3,3 litra
Motor 1WW
4,9 litra
UK AURIS_HB_OM_Europe_OM12K97E.book Page 615 Friday, October 7, 2016 2:15 PM

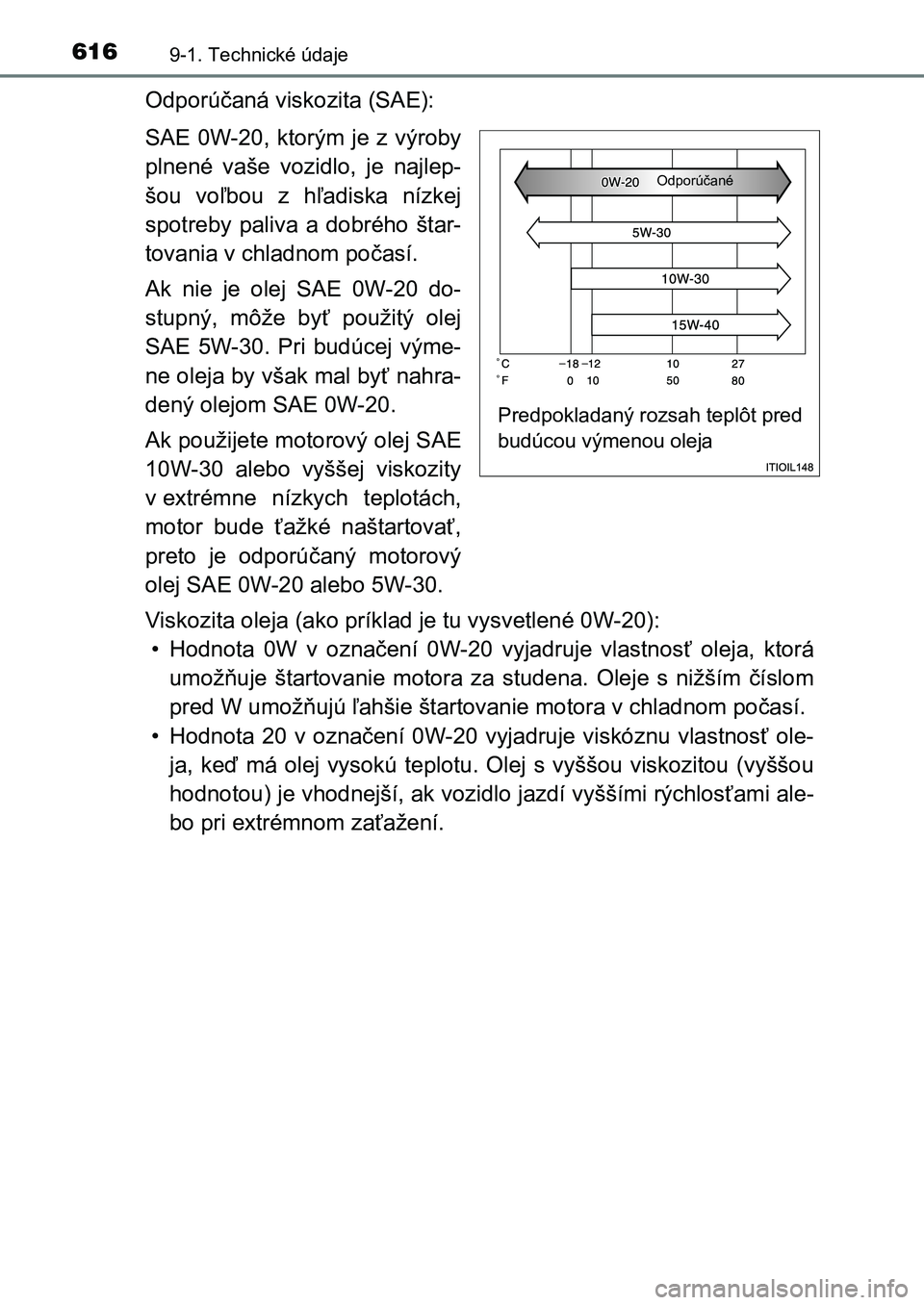

6169-1. Technické údaje
UK AURIS HB EE (OM12K97SK)
Odporúčaná viskozita (SAE):
SAE 0W-20, ktorým je z výroby
plnené vaše vozidlo, je najlep-
šou voľbou z hľadiska nízkej
spotreby paliva a dobrého štar-
tovania v chladnom počasí.
Ak nie je olej SAE 0W-20 do-
stupný, môže byť použitý olej
SAE 5W-30. Pri budúcej výme-
ne oleja by však mal byť nahra-
dený olejom SAE 0W-20.
Ak použijete motorový olej SAE
10W-30 alebo vyššej viskozity
v extrémne nízkych teplotách,
motor bude ťažké naštartovať,
preto je odporúčaný motorový
olej SAE 0W-20 alebo 5W-30.
Viskozita oleja (ako príklad je tu vysvetlené 0W-20):
• Hodnota 0W v označení 0W-20 vyjadruje vlastnosť oleja, ktorá
umožňuje štartovanie motora za studena. Oleje s nižším číslom
pred W umožňujú ľahšie štartovanie motora v chladnom počasí.
• Hodnota 20 v označení 0W-20 vyjadruje viskóznu vlastnosť ole-
ja, keď má olej vysokú teplotu. Olej s vyššou viskozitou (vyššo u
hodnotou) je vhodnejší, ak vozidlo jazdí vyššími rýchlosťami al e-
bo pri extrémnom zaťažení.
Predpokladaný rozsah teplôt pred
budúcou výmenou oleja
Odporúčané
UK AURIS_HB_OM_Europe_OM12K97E.book Page 616 Friday, October 7, 2016 2:15 PM

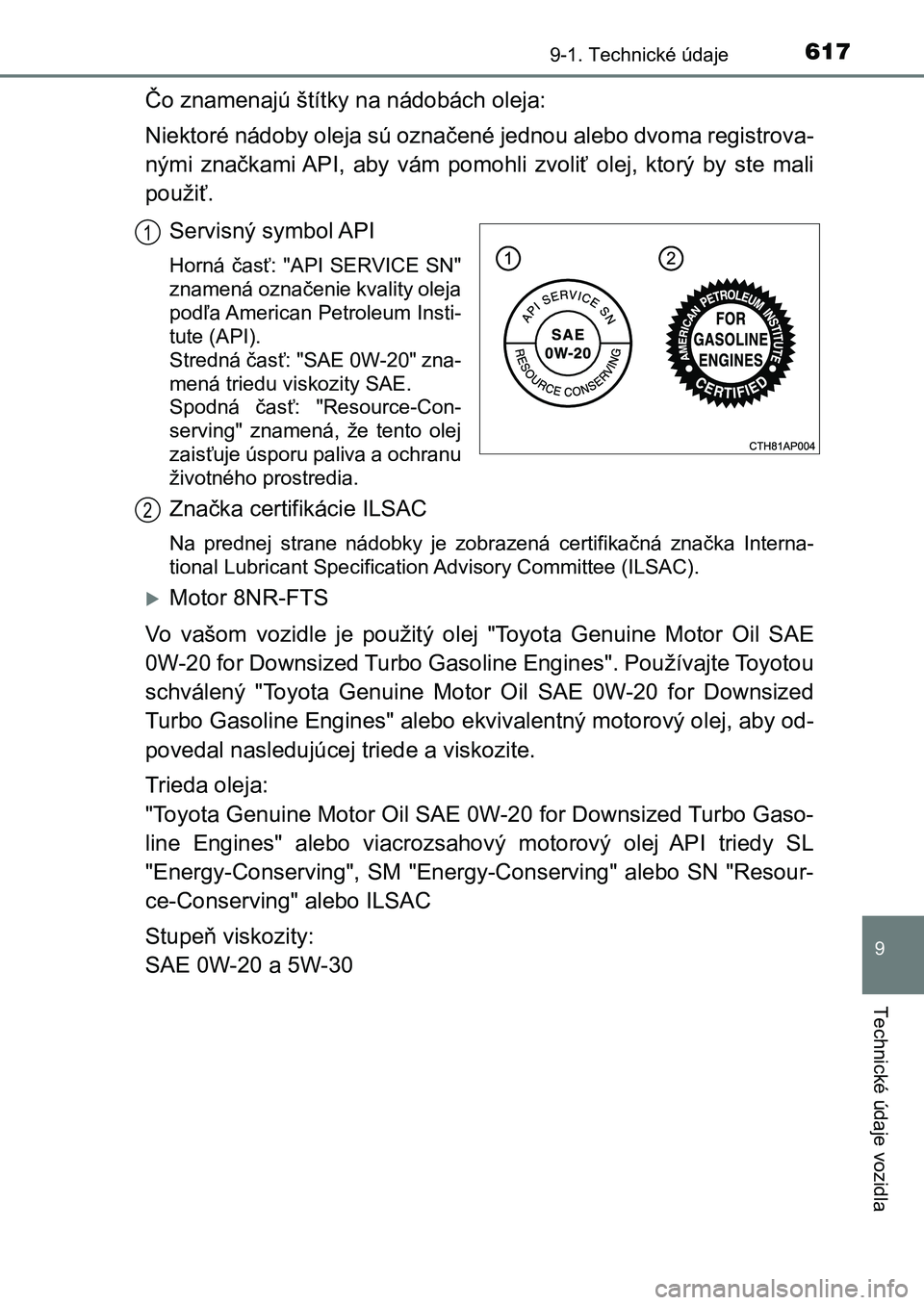

6179-1. Technické údaje
UK AURIS HB EE (OM12K97SK)
9
Technické údaje vozidla
Čo znamenajú štítky na nádobách oleja:
Niektoré nádoby oleja sú označené jednou alebo dvoma registrova -
nými značkami API, aby vám pomohli zvoliť olej, ktorý by ste ma li
použiť.
Servisný symbol API
Horná časť: "API SERVICE SN"
znamená označenie kvality oleja
podľa American Petroleum Insti-
tute (API).
Stredná časť: "SAE 0W-20" zna-
mená triedu viskozity SAE.
Spodná časť: "Resource-Con-
serving" znamená, že tento olej
zaisťuje úsporu paliva a ochranu
životného prostredia.
Značka certifikácie ILSAC
Na prednej strane nádobky je zobrazená certifikačná značka Inte rna-
tional Lubricant Specification Advisory Committee (ILSAC).
Motor 8NR-FTS
Vo vašom vozidle je použitý olej "Toyota Genuine Motor Oil SAE
0W-20 for Downsized Turbo Gasoline Engines". Používajte Toyotou
schválený "Toyota Genuine Motor Oil SAE 0W-20 for Downsized
Turbo Gasoline Engines" alebo ekvivalentný motorový olej, aby od-
povedal nasledujúcej triede a viskozite.
Trieda oleja:
"Toyota Genuine Motor Oil SAE 0W-20 for Downsized Turbo Gaso-
line Engines" alebo viacrozsahový motorový olej API triedy SL
"Energy-Conserving", SM "Energy-Conserving" alebo SN "Resour-
ce-Conserving" alebo ILSAC
Stupeň viskozity:
SAE 0W-20 a 5W-30
1
2
UK AURIS_HB_OM_Europe_OM12K97E.book Page 617 Friday, October 7, 2016 2:15 PM

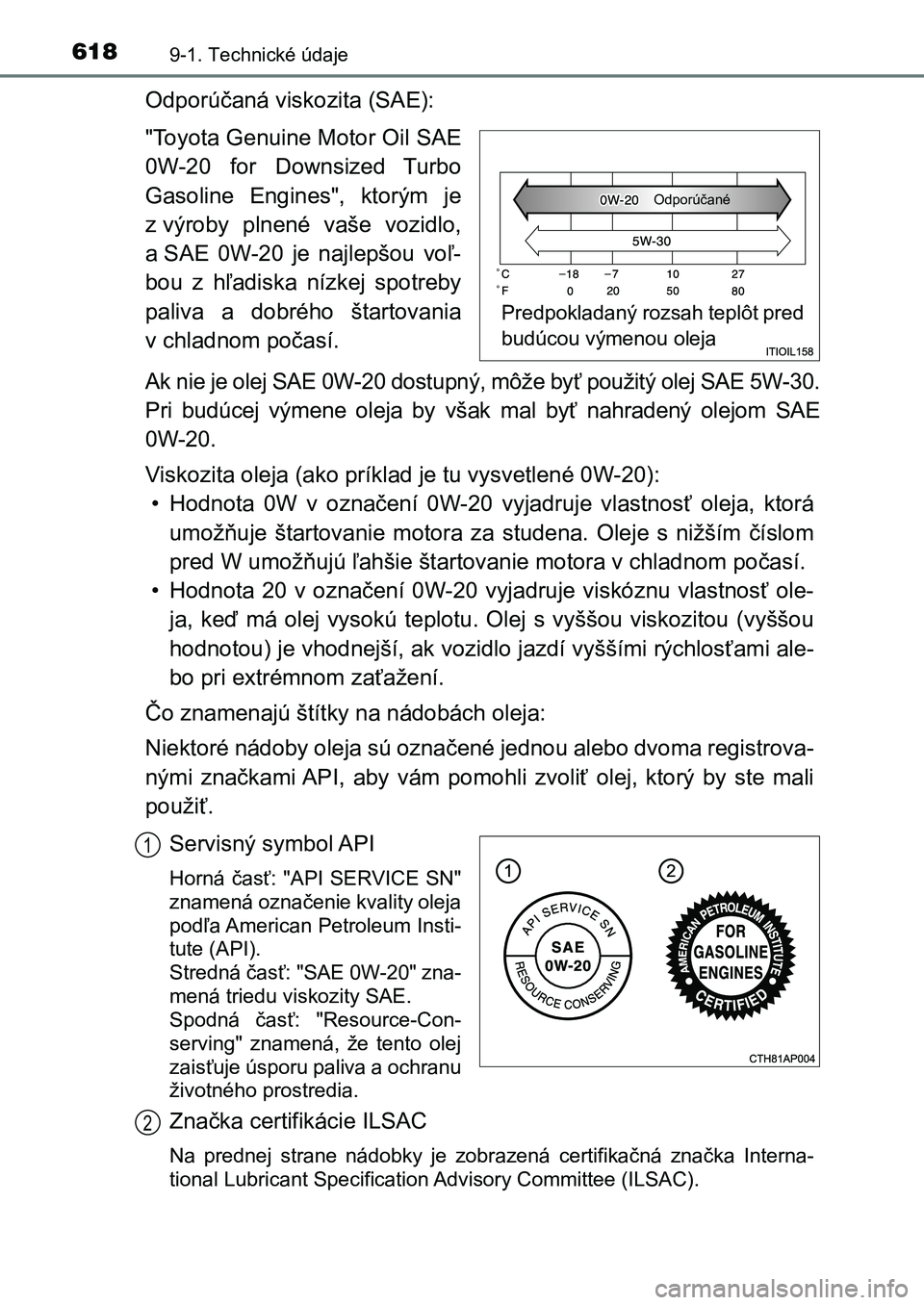

6189-1. Technické údaje
UK AURIS HB EE (OM12K97SK)
Odporúčaná viskozita (SAE):
"Toyota Genuine Motor Oil SAE
0W-20 for Downsized Turbo
Gasoline Engines", ktorým je
z výroby plnené vaše vozidlo,
a SAE 0W-20 je najlepšou voľ-
bou z hľadiska nízkej spotreby
paliva a dobrého štartovania
v chladnom počasí.
Ak nie je olej SAE 0W-20 dostupný, môže byť použitý olej SAE 5W -30.
Pri budúcej výmene oleja by však mal byť nahradený olejom SAE
0W-20.
Viskozita oleja (ako príklad je tu vysvetlené 0W-20):
• Hodnota 0W v označení 0W-20 vyjadruje vlastnosť oleja, ktorá
umožňuje štartovanie motora za studena. Oleje s nižším číslom
pred W umožňujú ľahšie štartovanie motora v chladnom počasí.
• Hodnota 20 v označení 0W-20 vyjadruje viskóznu vlastnosť ole-
ja, keď má olej vysokú teplotu. Olej s vyššou viskozitou (vyššo u
hodnotou) je vhodnejší, ak vozidlo jazdí vyššími rýchlosťami al e-
bo pri extrémnom zaťažení.
Čo znamenajú štítky na nádobách oleja:
Niektoré nádoby oleja sú označené jednou alebo dvoma registrova -
nými značkami API, aby vám pomohli zvoliť olej, ktorý by ste ma li
použiť.
Servisný symbol API
Horná časť: "API SERVICE SN"
znamená označenie kvality oleja
podľa American Petroleum Insti-
tute (API).
Stredná časť: "SAE 0W-20" zna-
mená triedu viskozity SAE.
Spodná časť: "Resource-Con-
serving" znamená, že tento olej
zaisťuje úsporu paliva a ochranu
životného prostredia.
Značka certifikácie ILSAC
Na prednej strane nádobky je zobrazená certifikačná značka Inte rna-
tional Lubricant Specification Advisory Committee (ILSAC).
Predpokladaný rozsah teplôt pred
budúcou výmenou oleja
Odporúčané
1
2
UK AURIS_HB_OM_Europe_OM12K97E.book Page 618 Friday, October 7, 2016 2:15 PM

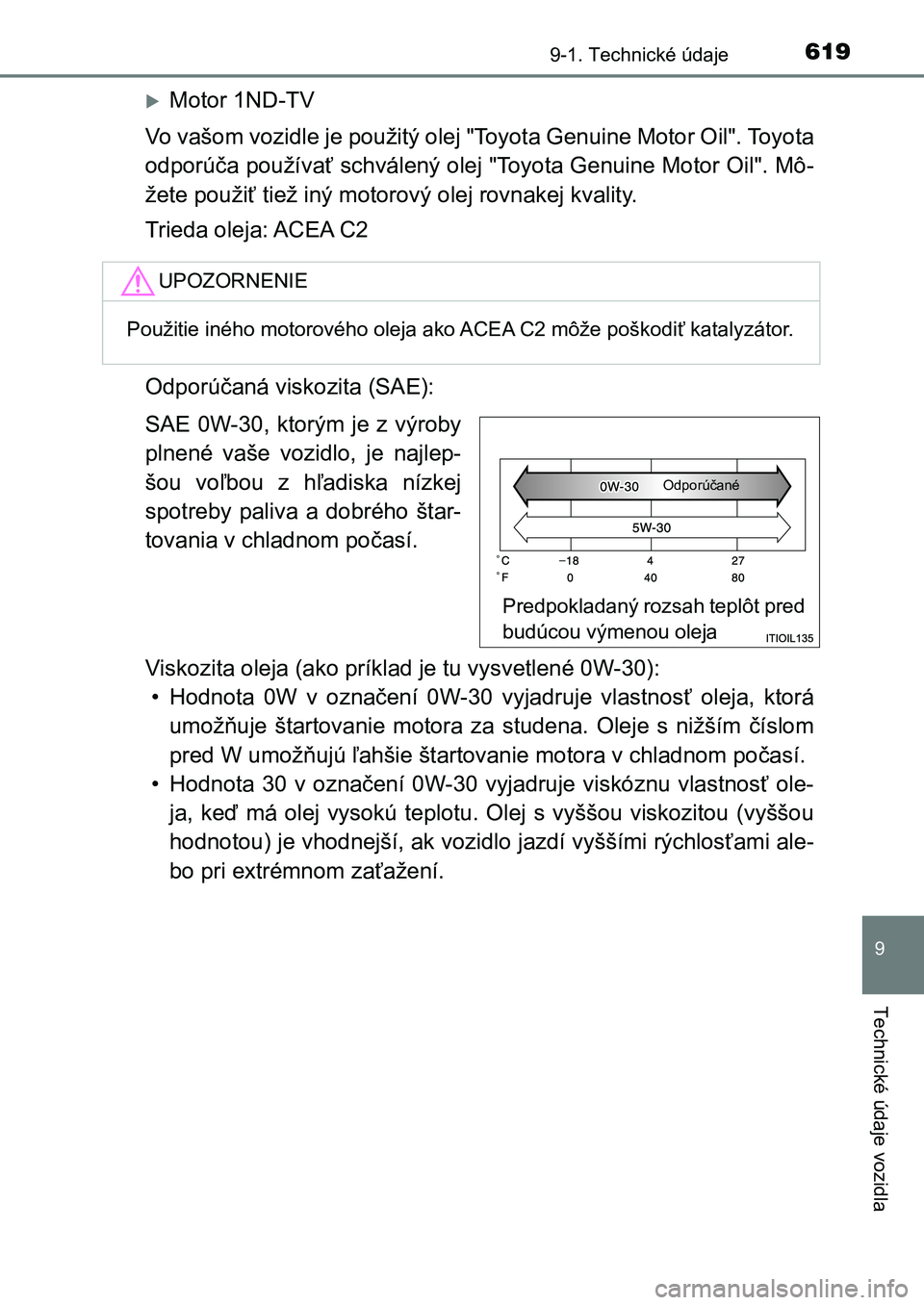

6199-1. Technické údaje
UK AURIS HB EE (OM12K97SK)
9
Technické údaje vozidla
Motor 1ND-TV
Vo vašom vozidle je použitý olej "Toyota Genuine Motor Oil". To yota
odporúča používať schválený olej "Toyota Genuine Motor Oil". Mô -
žete použiť tiež iný motorový olej rovnakej kvality.
Trieda oleja: ACEA C2
Odporúčaná viskozita (SAE):
SAE 0W-30, ktorým je z výroby
plnené vaše vozidlo, je najlep-
šou voľbou z hľadiska nízkej
spotreby paliva a dobrého štar-
tovania v chladnom počasí.
Viskozita oleja (ako príklad je tu vysvetlené 0W-30):
• Hodnota 0W v označení 0W-30 vyjadruje vlastnosť oleja, ktorá
umožňuje štartovanie motora za studena. Oleje s nižším číslom
pred W umožňujú ľahšie štartovanie motora v chladnom počasí.
• Hodnota 30 v označení 0W-30 vyjadruje viskóznu vlastnosť ole-
ja, keď má olej vysokú teplotu. Olej s vyššou viskozitou (vyššo u
hodnotou) je vhodnejší, ak vozidlo jazdí vyššími rýchlosťami al e-
bo pri extrémnom zaťažení.
UPOZORNENIE
Použitie iného motorového oleja ako ACEA C2 môže poškodiť katalyzátor.
Predpokladaný rozsah teplôt pred
budúcou výmenou oleja
Odporúčané
UK AURIS_HB_OM_Europe_OM12K97E.book Page 619 Friday, October 7, 2016 2:15 PM

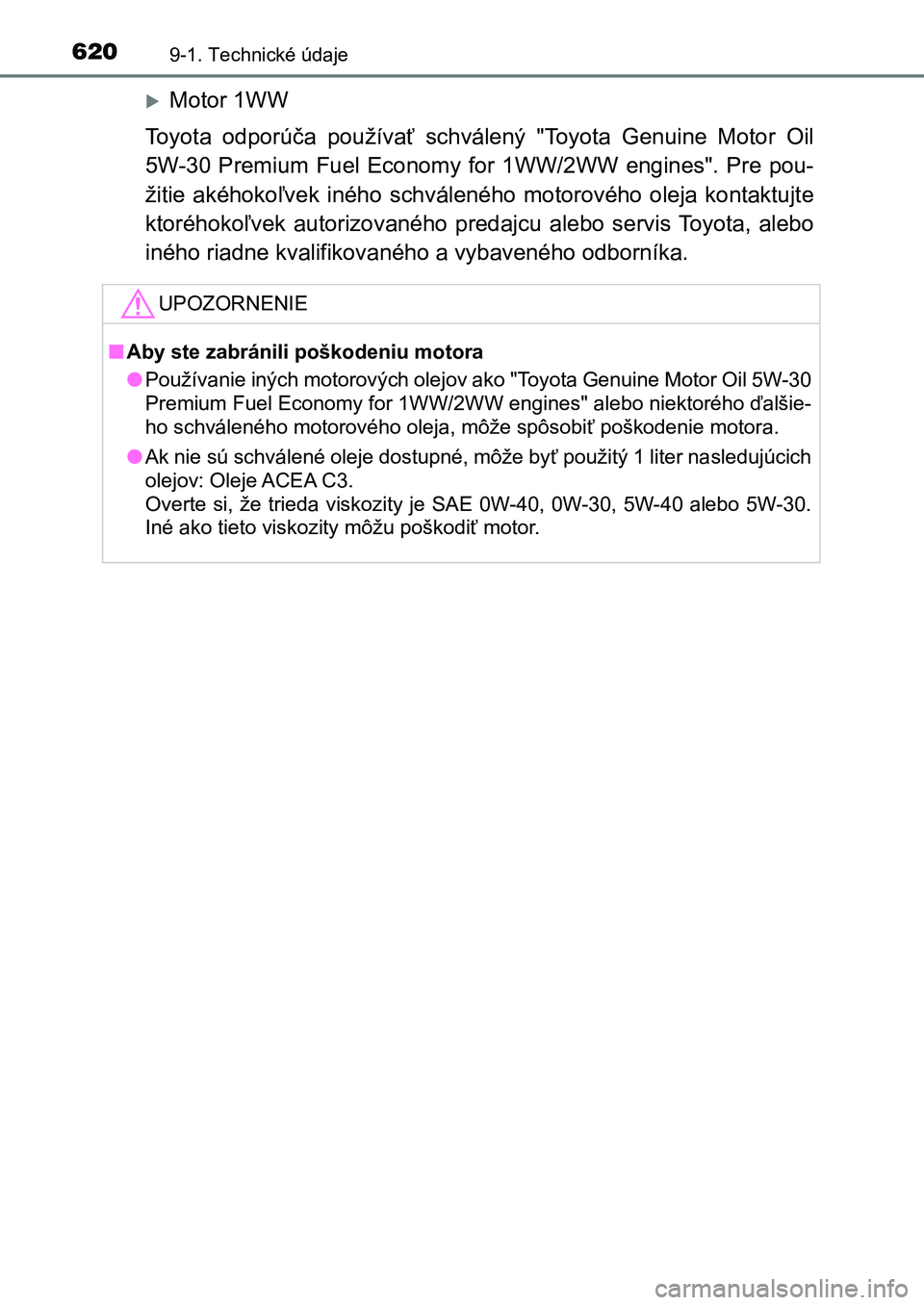

6209-1. Technické údaje
UK AURIS HB EE (OM12K97SK)
Motor 1WW
Toyota odporúča používať schválený "Toyota Genuine Motor Oil
5W-30 Premium Fuel Economy for 1WW/2WW engines". Pre pou-
žitie akéhokoľvek iného schváleného motorového oleja kontaktujt e
ktoréhokoľvek autorizovaného predajcu alebo servis Toyota, aleb o
iného riadne kvalifikovaného a vybaveného odborníka.
UPOZORNENIE
■Aby ste zabránili poškodeniu motora
● Používanie iných motorových olejov ako "Toyota Genuine Motor Oil 5W-30
Premium Fuel Economy for 1WW/2WW engines" alebo niektorého ďalš ie-
ho schváleného motorového oleja, môže spôsobiť poškodenie motor a.
● Ak nie sú schválené oleje dostupné, môže byť použitý 1 liter nasledujúcich
olejov: Oleje ACEA C3.
Overte si, že trieda viskozity je SAE 0W-40, 0W-30, 5W-40 alebo 5W-30.
Iné ako tieto viskozity môžu poškodiť motor.
