TOYOTA AURIS 2017 Návod na použití (in Czech)

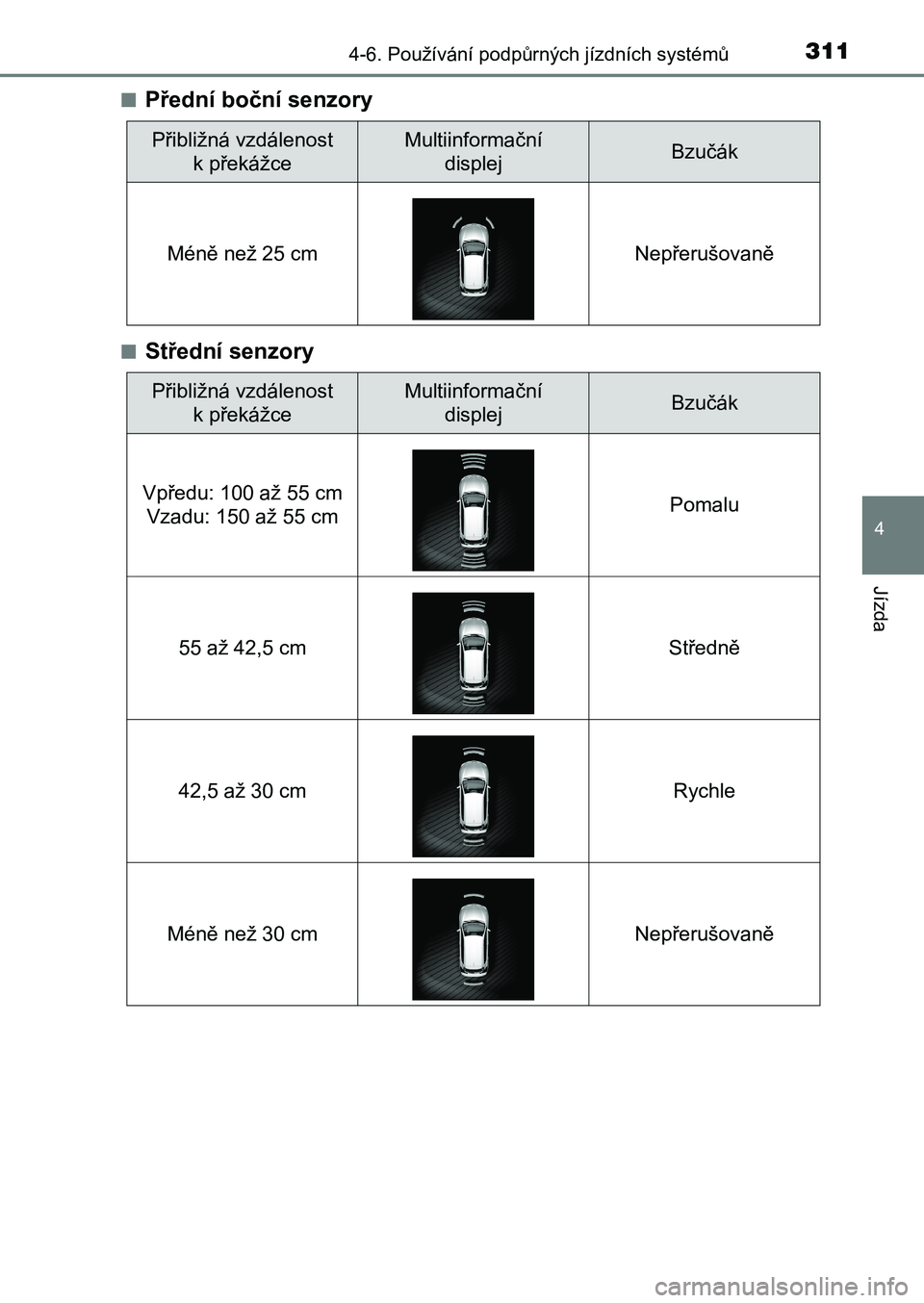

3114-6. Používání podpůrných jízdních systémů
UK AURIS HB EE (OM12K97CZ)
4
Jízda
■Přední boční senzory
■Střední senzory
Přibližná vzdálenost
k překážce
Multiinformační
displejBzučák
Méně než 25 cm Nepřerušovaně
Přibližná vzdálenost
k překážce
Multiinformační
displejBzučák
Vpředu: 100 až 55 cm
Vzadu: 150 až 55 cm Pomalu
55 až 42,5 cm Středně
42,5 až 30 cm Rychle
Méně než 30 cm Nepřerušovaně
UK AURIS_HB_OM_Europe_OM12K97E.book Page 311 Friday, October 7, 2016 12:29 PM

3124-6. Používání podpůrných jízdních systémů
UK AURIS HB EE (OM12K97CZ)

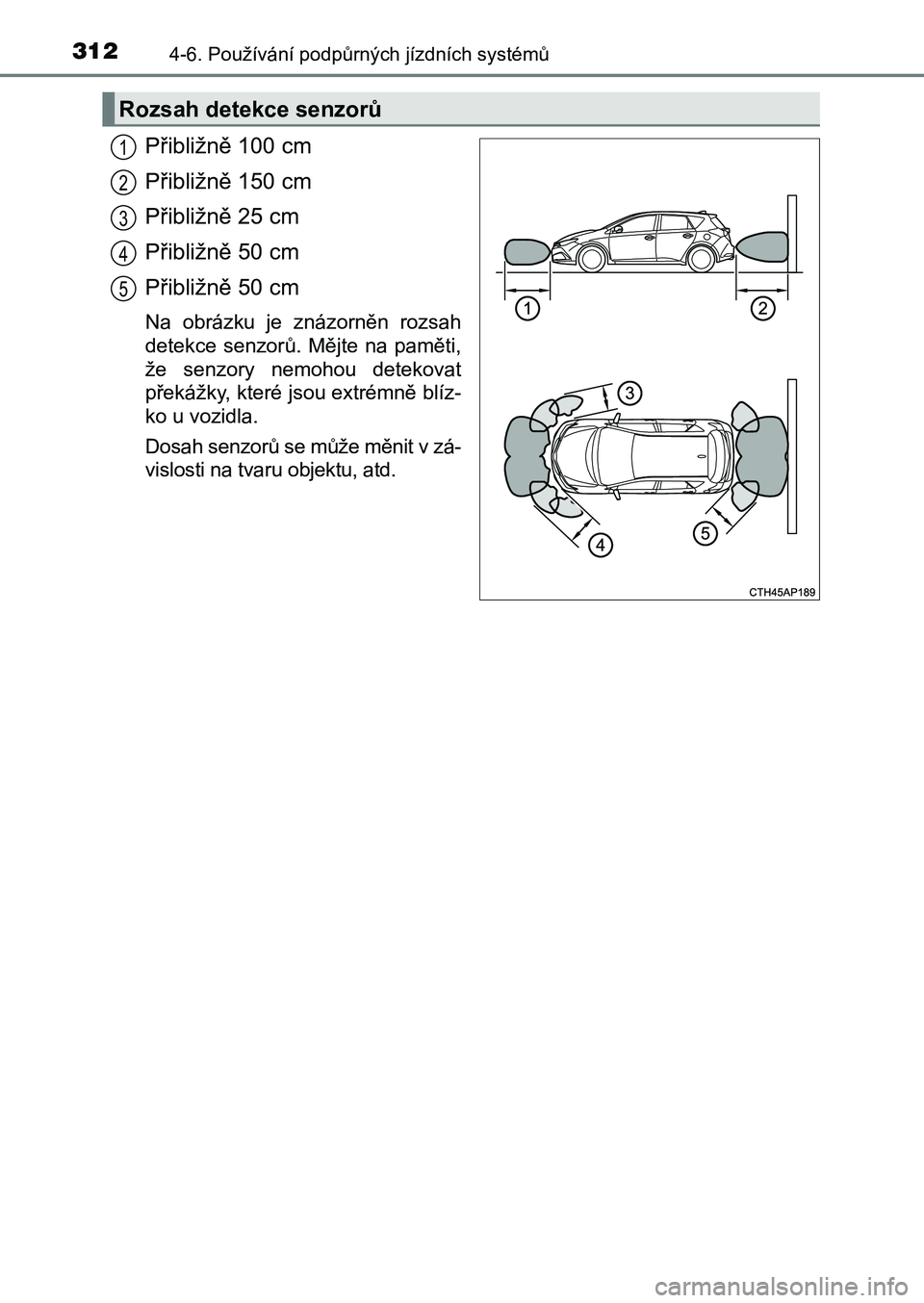

Přibližně 100 cm
Přibližně 150 cm
Přibližně 25 cm
Přibližně 50 cm
Přibližně 50 cm
Na obrázku je znázorněn rozsah
detekce senzorů. Mějte na paměti,
že senzory nemohou detekovat
překážky, které jsou extrémně blíz-
ko u vozidla.
Dosah senzorů se může měnit v zá-
vislosti na tvaru objektu, atd.
Rozsah detekce senzorů
1
2
3
4
5
UK AURIS_HB_OM_Europe_OM12K97E.book Page 312 Friday, October 7, 2016 12:29 PM

3134-6. Používání podpůrných jízdních systémů
UK AURIS HB EE (OM12K97CZ)
4
Jízda

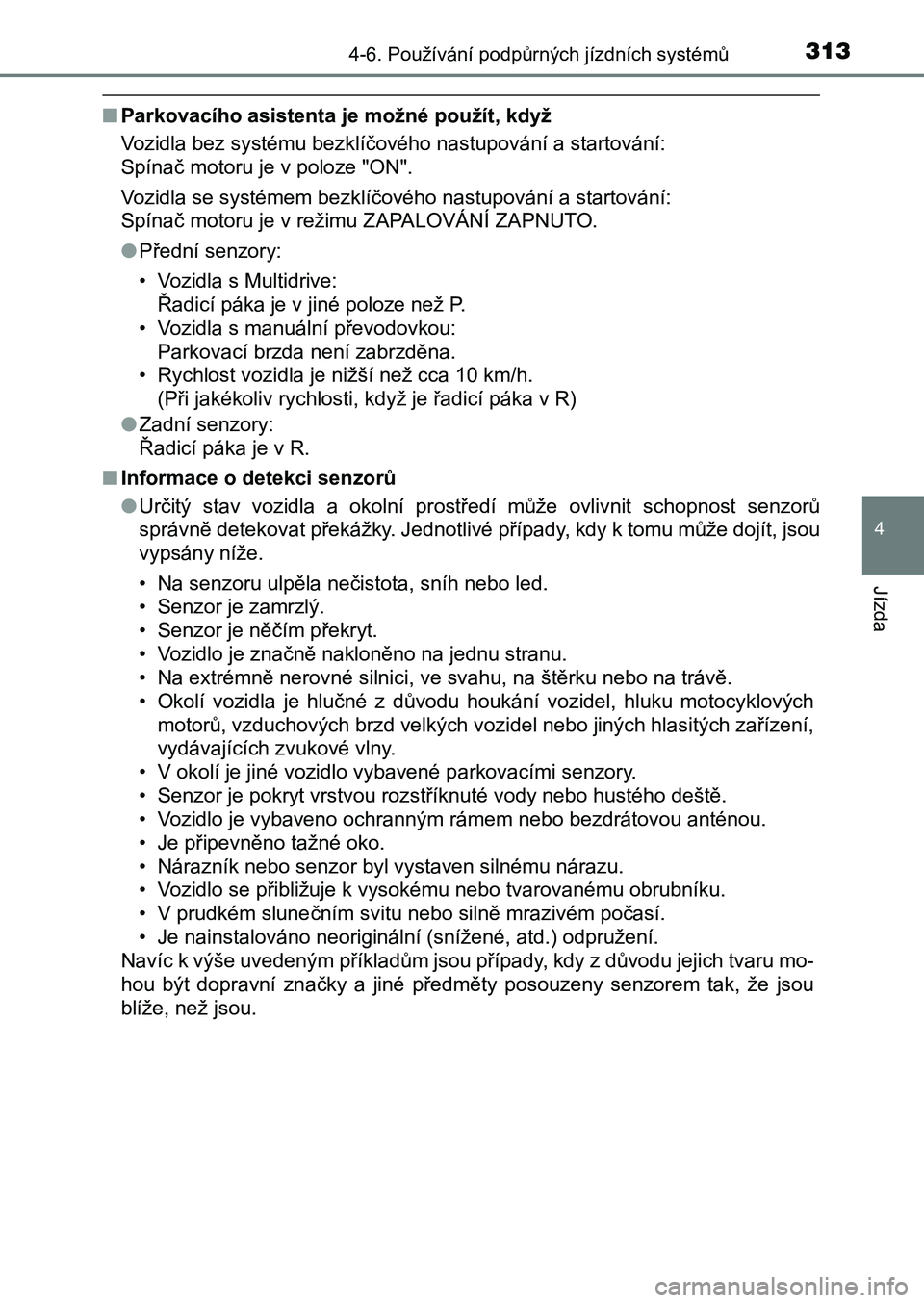

■Parkovacího asistenta je možné použít, když
Vozidla bez systému bezklíčového nastupování a startování:
Spínač motoru je v poloze "ON".
Vozidla se systémem bezklíčového nastupování a startování:
Spínač motoru je v režimu ZAPALOVÁNÍ ZAPNUTO.
● Přední senzory:
• Vozidla s Multidrive:
Řadicí páka je v jiné poloze než P.
• Vozidla s manuální převodovkou:
Parkovací brzda není zabrzděna.
• Rychlost vozidla je nižší než cca 10 km/h.
(Při jakékoliv rychlosti, když je řadicí páka v R)
● Zadní senzory:
Řadicí páka je v R.
■ Informace o detekci senzorů
● Určitý stav vozidla a okolní prostředí může ovlivnit schopnost senzorů
správně detekovat překážky. Jednotlivé případy, kdy k tomu může dojít, jsou
vypsány níže.
• Na senzoru ulpěla nečistota, sníh nebo led.
• Senzor je zamrzlý.
• Senzor je něčím překryt.
• Vozidlo je značně nakloněno na jednu stranu.
• Na extrémně nerovné silnici, ve svahu, na štěrku nebo na trávě .
• Okolí vozidla je hlučné z důvodu houkání vozidel, hluku motocy klových
motorů, vzduchových brzd velkých vozidel nebo jiných hlasitých zařízení,
vydávajících zvukové vlny.
• V okolí je jiné vozidlo vybavené parkovacími senzory.
• Senzor je pokryt vrstvou rozstříknuté vody nebo hustého deště.
• Vozidlo je vybaveno ochranným rámem nebo bezdrátovou anténou.
• Je připevněno tažné oko.
• Nárazník nebo senzor byl vystaven silnému nárazu.
• Vozidlo se přibližuje k vysokému nebo tvarovanému obrubníku.
• V prudkém slunečním svitu nebo silně mrazivém počasí.
• Je nainstalováno neoriginální (snížené, atd.) odpružení.
Navíc k výše uvedeným příkladům jsou případy, kdy z důvodu jeji ch tvaru mo-
hou být dopravní značky a jiné předměty posouzeny senzorem tak, že jsou
blíže, než jsou.
UK AURIS_HB_OM_Europe_OM12K97E.book Page 313 Friday, October 7, 2016 12:29 PM

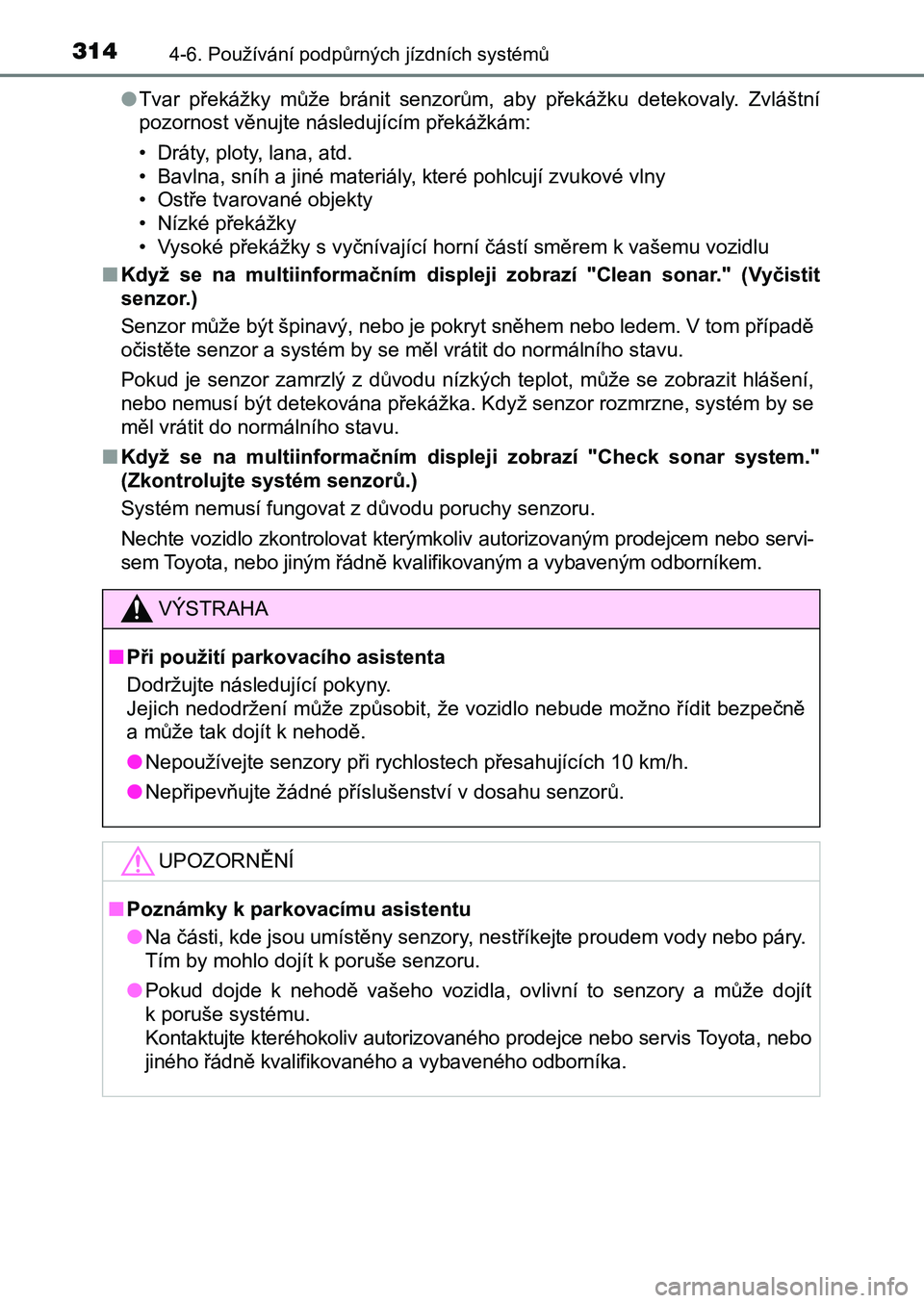

3144-6. Používání podpůrných jízdních systémů
UK AURIS HB EE (OM12K97CZ)
● Tvar překážky může bránit senzorům, aby překážku detekovaly. Zvláštní
pozornost věnujte následujícím překážkám:
• Dráty, ploty, lana, atd.
• Bavlna, sníh a jiné materiály, které pohlcují zvukové vlny
• Ostře tvarované objekty
• Nízké překážky
• Vysoké překážky s vyčnívající horní částí směrem k vašemu vozi dlu
■ Když se na multiinformačním displeji zobrazí "Clean sonar." (Vyčistit
senzor.)
Senzor může být špinavý, nebo je pokryt sněhem nebo ledem. V to m případě
očistěte senzor a systém by se měl vrátit do normálního stavu.
Pokud je senzor zamrzlý z důvodu nízkých teplot, může se zobraz it hlášení,
nebo nemusí být detekována překážka. Když senzor rozmrzne, syst ém by se
měl vrátit do normálního stavu.
■ Když se na multiinformačním displeji zobrazí "Check sonar system."
(Zkontrolujte systém senzorů.)
Systém nemusí fungovat z důvodu poruchy senzoru.
Nechte vozidlo zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servi-
sem Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborní kem.
VÝSTRAHA
■Při použití parkovacího asistenta
Dodržujte následující pokyny.
Jejich nedodržení může způsobit, že vozidlo nebude možno řídit bezpečně
a může tak dojít k nehodě.
● Nepoužívejte senzory při rychlostech přesahujících 10 km/h.
● Nepřipevňujte žádné příslušenství v dosahu senzorů.
UPOZORNĚNÍ
■Poznámky k parkovacímu asistentu
● Na části, kde jsou umístěny senzory, nestříkejte proudem vody nebo páry.
Tím by mohlo dojít k poruše senzoru.
● Pokud dojde k nehodě vašeho vozidla, ovlivní to senzory a může dojít
k poruše systému.
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis To yota, nebo
jiného řádně kvalifikovaného a vybaveného odborníka.
UK AURIS_HB_OM_Europe_OM12K97E.book Page 314 Friday, October 7, 2016 12:29 PM

3154-6. Používání podpůrných jízdních systémů
UK AURIS HB EE (OM12K97CZ)
4
Jízda
Spínač IPA
Zobrazení
Indikátor

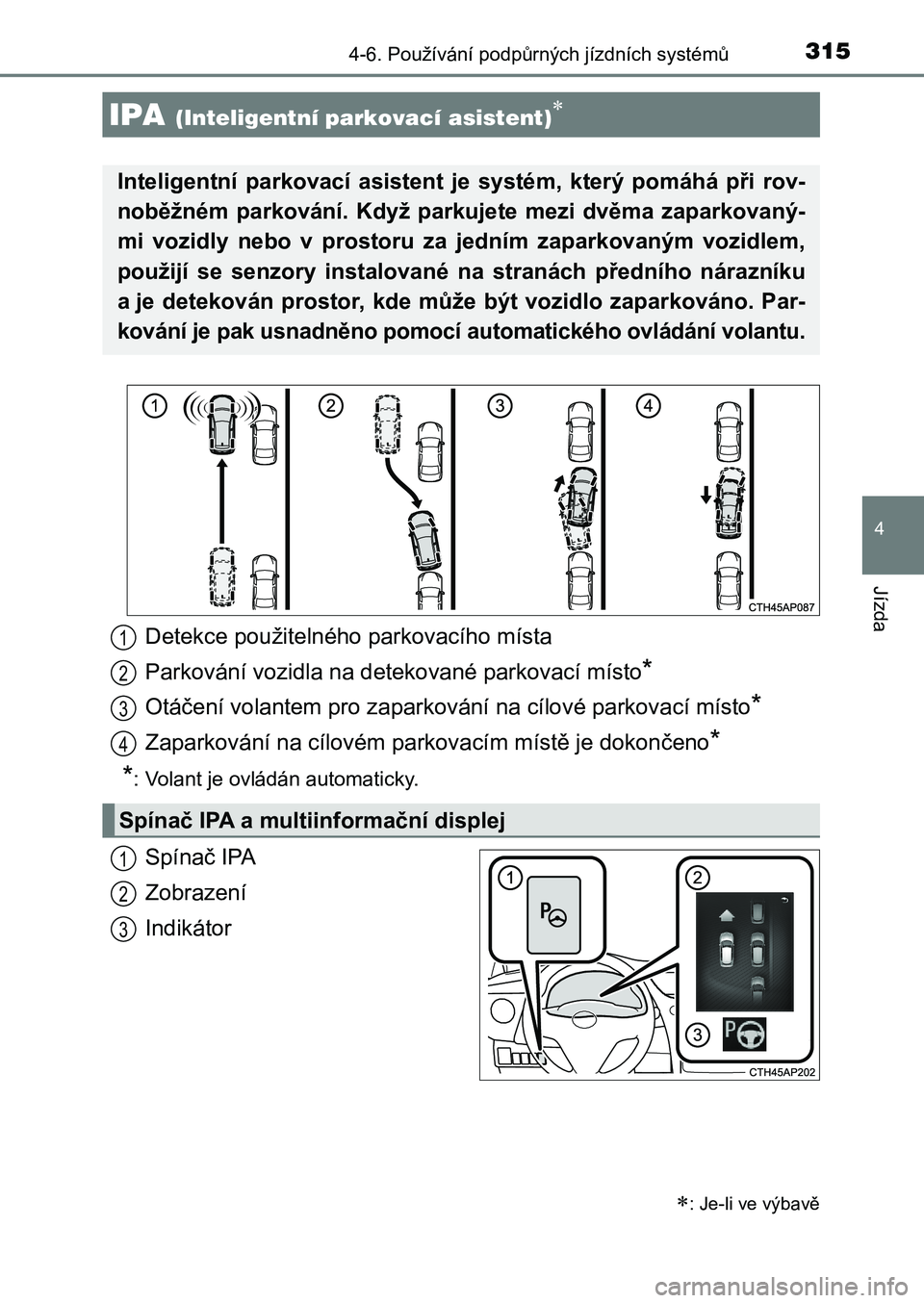

IPA (Inteligentní parkovací asistent)
: Je-li ve výbavě
Inteligentní parkovací asistent je systém, který pomáhá při rov -
noběžném parkování. Když parkujete mezi dvěma zaparkovaný-
mi vozidly nebo v prostoru za jedním zaparkovaným vozidlem,
použijí se senzory instalované na stranách předního nárazníku
a je detekován prostor, kde může být vozidlo zaparkováno. Par-
kování je pak usnadněno pomocí automatického ovládání volantu.
Detekce použitelného parkovacího místa
Parkování vozidla na detekované parkovací místo*
Otáčení volantem pro zaparkování na cílové parkovací místo*
Zaparkování na cílovém parkovacím místě je dokončeno*
*: Volant je ovládán automaticky.
Spínač IPA a multiinformační displej
1
2
3
4
1
2
3
UK AURIS_HB_OM_Europe_OM12K97E.book Page 315 Friday, October 7, 2016 12:29 PM

3164-6. Používání podpůrných jízdních systémů
UK AURIS HB EE (OM12K97CZ)

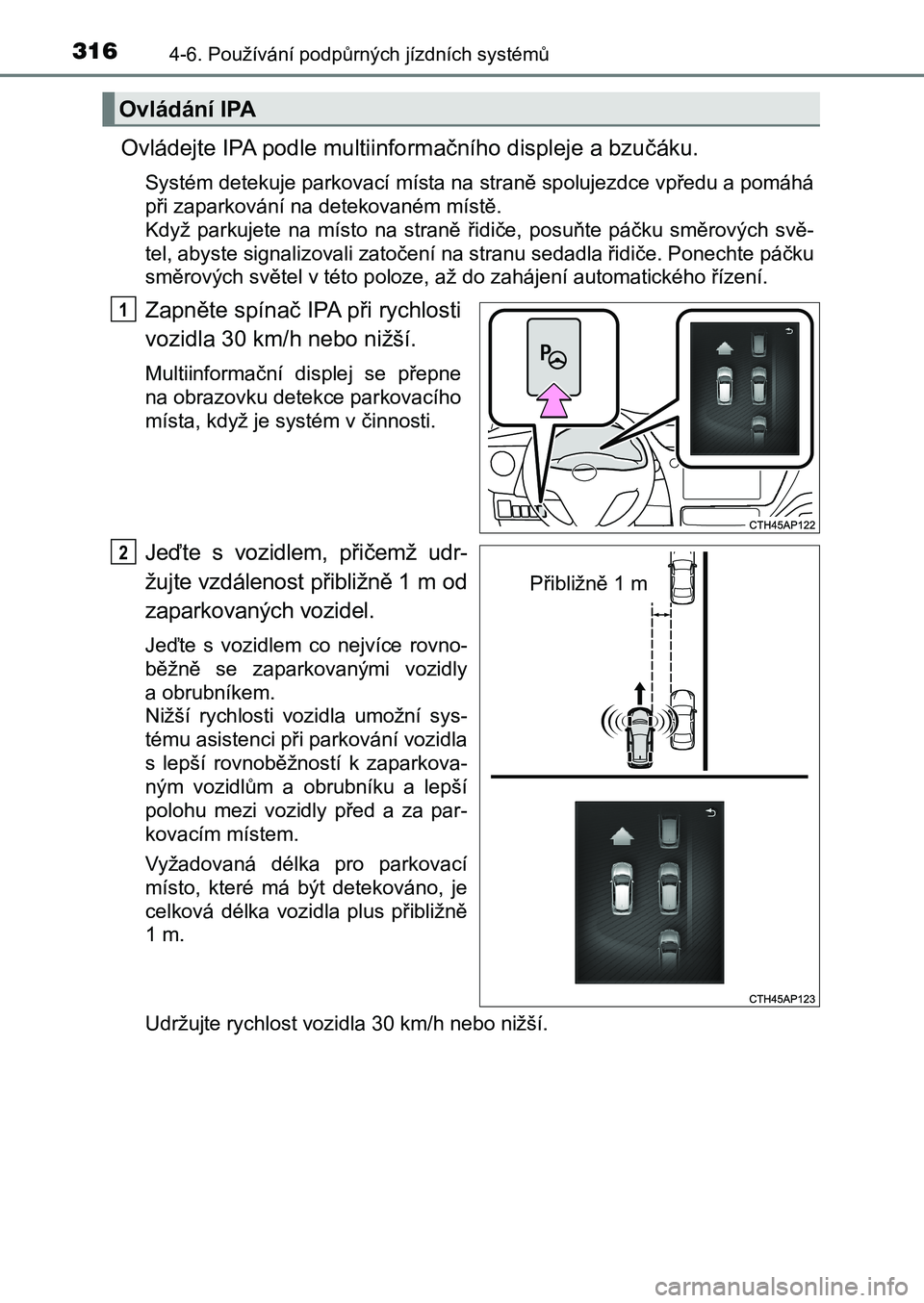

Ovládejte IPA podle multiinformačního displeje a bzučáku.
Systém detekuje parkovací místa na straně spolujezdce vpředu a pomáhá
při zaparkování na detekovaném místě.
Když parkujete na místo na straně řidiče, posuňte páčku směrový ch svě-
tel, abyste signalizovali zatočení na stranu sedadla řidiče. Po nechte páčku
směrových světel v této poloze, až do zahájení automatického ří zení.
Zapněte spínač IPA při rychlosti
vozidla 30 km/h nebo nižší.
Multiinformační displej se přepne
na obrazovku detekce parkovacího
místa, když je systém v činnosti.
Jeďte s vozidlem, přičemž udr-
žujte vzdálenost přibližně 1 m od
zaparkovaných vozidel.
Jeďte s vozidlem co nejvíce rovno-
běžně se zaparkovanými vozidly
a obrubníkem.
Nižší rychlosti vozidla umožní sys-
tému asistenci při parkování vozidla
s lepší rovnoběžností k zaparkova-
ným vozidlům a obrubníku a lepší
polohu mezi vozidly před a za par-
kovacím místem.
Vyžadovaná délka pro parkovací
místo, které má být detekováno, je
celková délka vozidla plus přibližně
1 m.
Udržujte rychlost vozidla 30 km/h nebo nižší.
Ovládání IPA
1
Přibližně 1 m
O
UK AURIS_HB_OM_Europe_OM12K97E.book Page 316 Friday, October 7, 2016 12:29 PM

3174-6. Používání podpůrných jízdních systémů
UK AURIS HB EE (OM12K97CZ)
4
Jízda

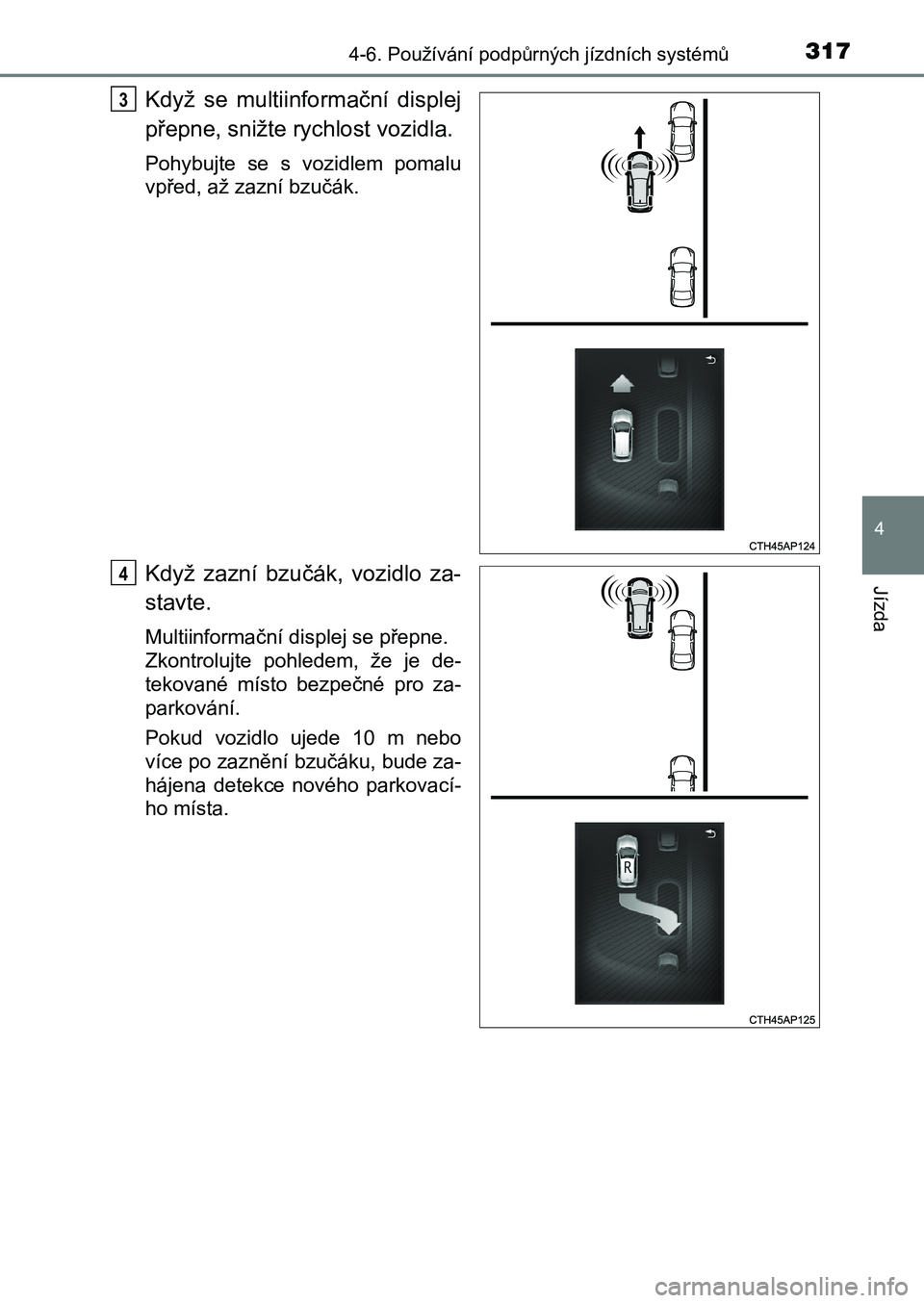

Když se multiinformační displej
přepne, snižte rychlost vozidla.
Pohybujte se s vozidlem pomalu
vpřed, až zazní bzučák.
Když zazní bzučák, vozidlo za-
stavte.
Multiinformační displej se přepne.
Zkontrolujte pohledem, že je de-
tekované místo bezpečné pro za-
parkování.
Pokud vozidlo ujede 10 m nebo
více po zaznění bzučáku, bude za-
hájena detekce nového parkovací-
ho místa.
3
4
UK AURIS_HB_OM_Europe_OM12K97E.book Page 317 Friday, October 7, 2016 12:29 PM

3184-6. Používání podpůrných jízdních systémů
UK AURIS HB EE (OM12K97CZ)

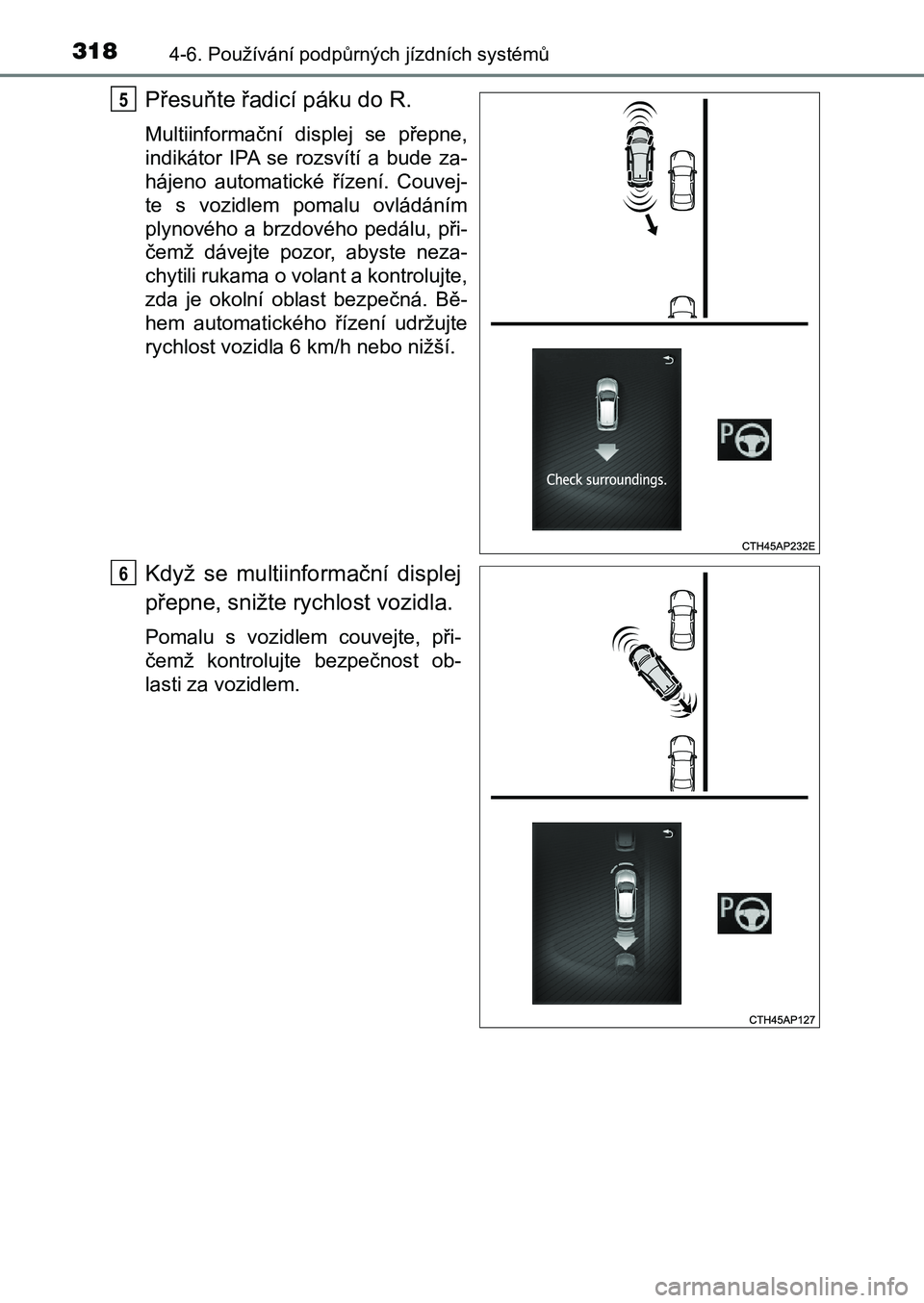

Přesuňte řadicí páku do R.
Multiinformační displej se přepne,
indikátor IPA se rozsvítí a bude za-
hájeno automatické řízení. Couvej-
te s vozidlem pomalu ovládáním
plynového a brzdového pedálu, při-
čemž dávejte pozor, abyste neza-
chytili rukama o volant a kontrolujte,
zda je okolní oblast bezpečná. Bě-
hem automatického řízení udržujte
rychlost vozidla 6 km/h nebo nižší.
Když se multiinformační displej
přepne, snižte rychlost vozidla.
Pomalu s vozidlem couvejte, při-
čemž kontrolujte bezpečnost ob-
lasti za vozidlem.
5
6
UK AURIS_HB_OM_Europe_OM12K97E.book Page 318 Friday, October 7, 2016 12:29 PM

3194-6. Používání podpůrných jízdních systémů
UK AURIS HB EE (OM12K97CZ)
4
Jízda

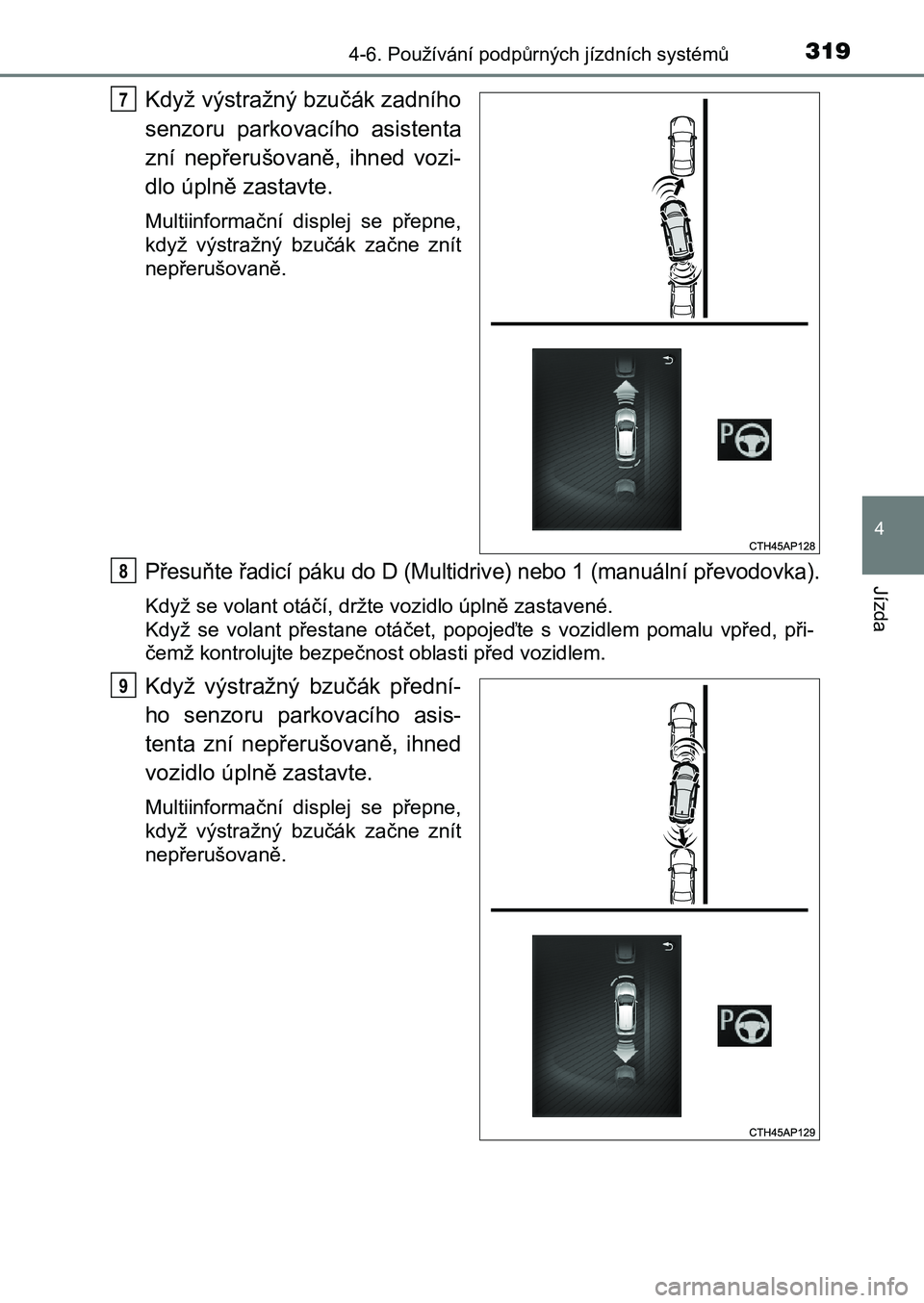

Když výstražný bzučák zadního
senzoru parkovacího asistenta
zní nepřerušovaně, ihned vozi-
dlo úplně zastavte.
Multiinformační displej se přepne,
když výstražný bzučák začne znít
nepřerušovaně.
Přesuňte řadicí páku do D (Multidrive) nebo 1 (manuální převodo vka).
Když se volant otáčí, držte vozidlo úplně zastavené.
Když se volant přestane otáčet, popojeďte s vozidlem pomalu vpř ed, při-
čemž kontrolujte bezpečnost oblasti před vozidlem.
Když výstražný bzučák přední-
ho senzoru parkovacího asis-
tenta zní nepřerušovaně, ihned
vozidlo úplně zastavte.
Multiinformační displej se přepne,
když výstražný bzučák začne znít
nepřerušovaně.
7
8
9
UK AURIS_HB_OM_Europe_OM12K97E.book Page 319 Friday, October 7, 2016 12:29 PM

3204-6. Používání podpůrných jízdních systémů
UK AURIS HB EE (OM12K97CZ)

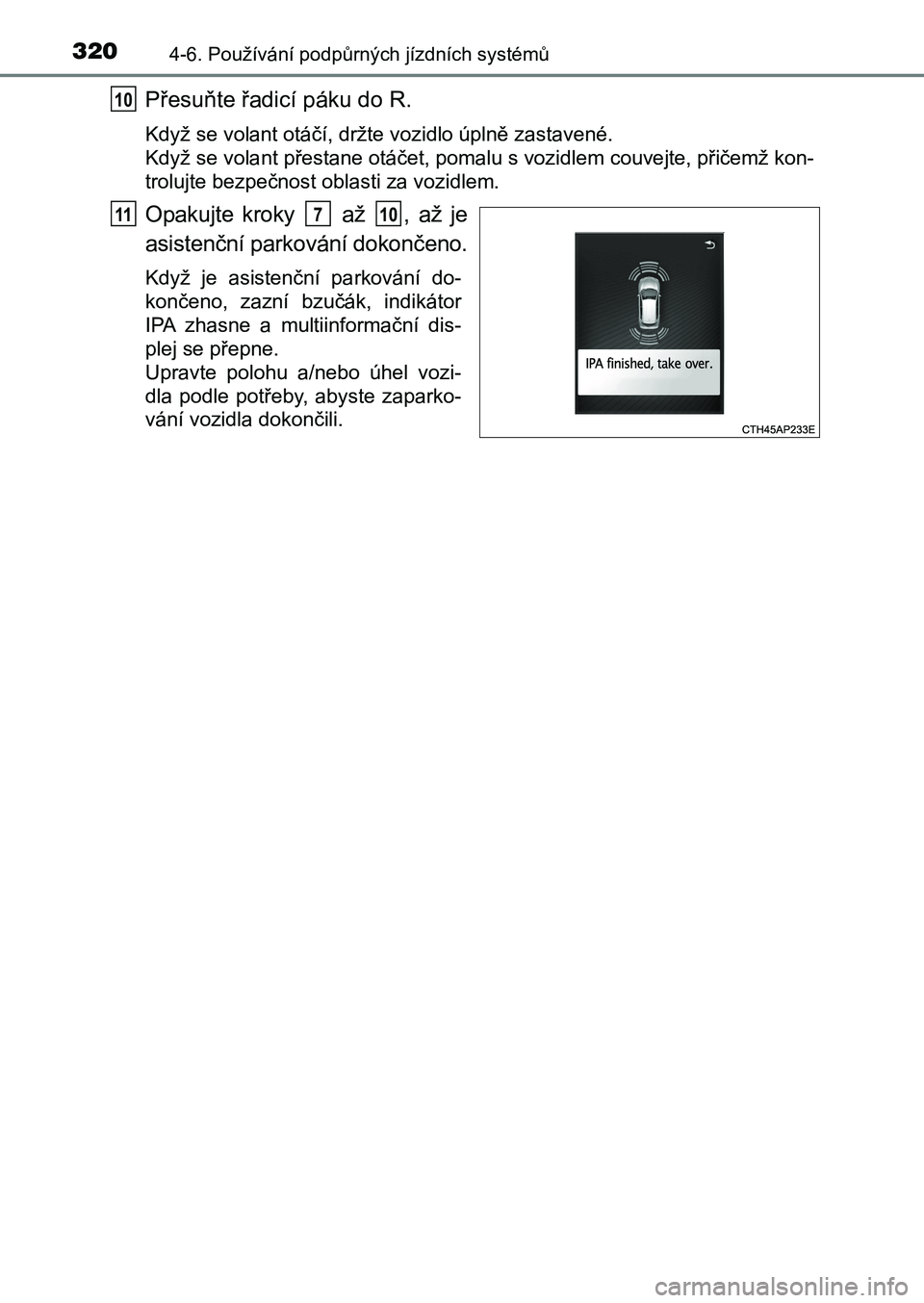

Přesuňte řadicí páku do R.
Když se volant otáčí, držte vozidlo úplně zastavené.
Když se volant přestane otáčet, pomalu s vozidlem couvejte, přičemž kon-
trolujte bezpečnost oblasti za vozidlem.
Opakujte kroky až , až je
asistenční parkování dokončeno.
Když je asistenční parkování do-
končeno, zazní bzučák, indikátor
IPA zhasne a multiinformační dis-
plej se přepne.
Upravte polohu a/nebo úhel vozi-
dla podle potřeby, abyste zaparko-
vání vozidla dokončili.
10
11710
