TOYOTA AURIS 2017 Návod na použití (in Czech)

4717-3. Údržba svépomocí
UK AURIS HB EE (OM12K97CZ)
7
Údržba a péče

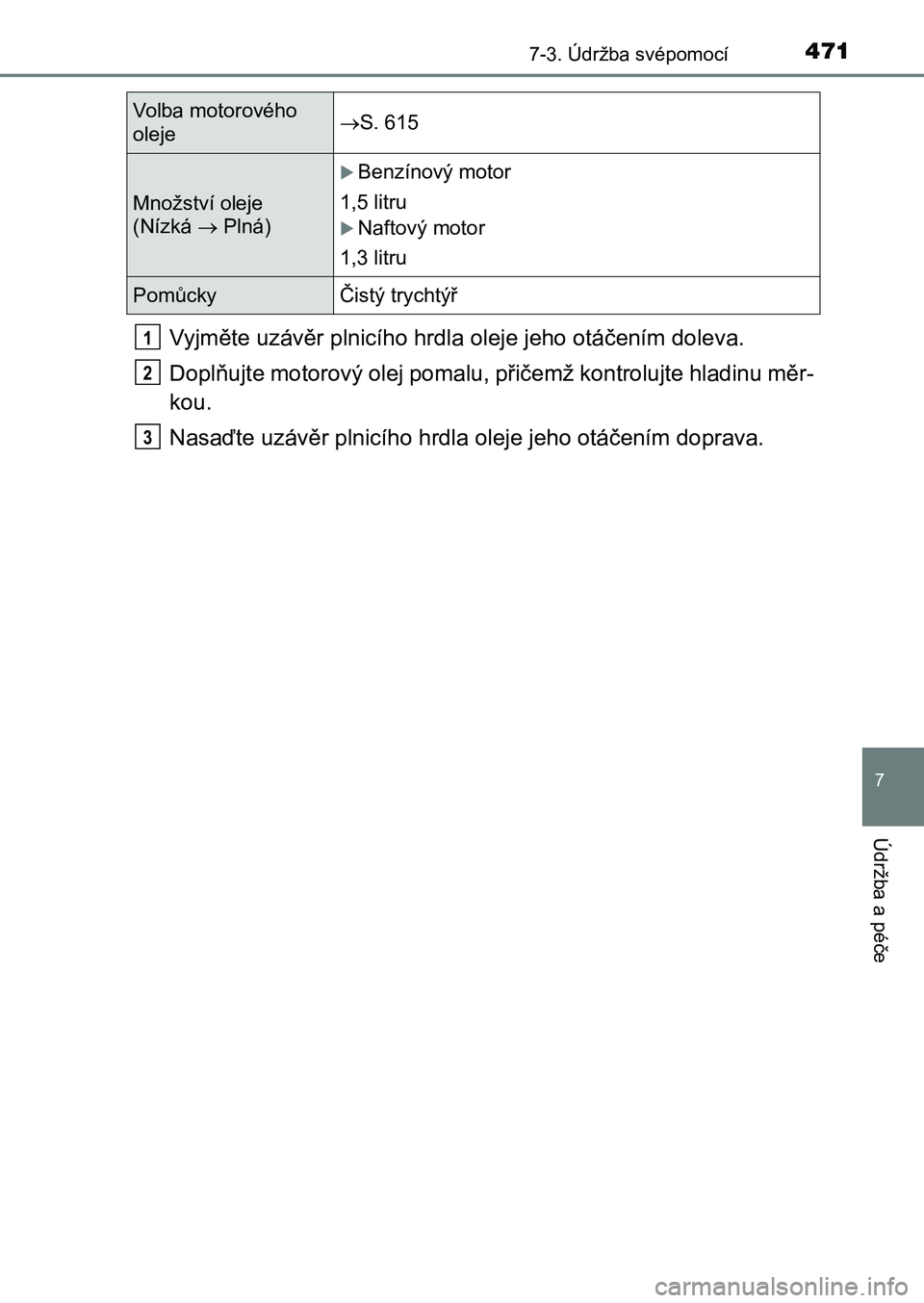

Vyjměte uzávěr plnicího hrdla oleje jeho otáčením doleva.
Doplňujte motorový olej pomalu, přičemž kontrolujte hladinu měr -
kou.
Nasaďte uzávěr plnicího hrdla oleje jeho otáčením doprava.
Volba motorového
oleje  S. 615
Množství oleje
(Nízká  Plná)
Benzínový motor
1,5 litru
Naftový motor
1,3 litru
Pomůcky Čistý trychtýř
1
2
3
UK AURIS_HB_OM_Europe_OM12K97E.book Page 471 Friday, October 7, 2016 12:29 PM

4727-3. Údržba svépomocí
UK AURIS HB EE (OM12K97CZ)

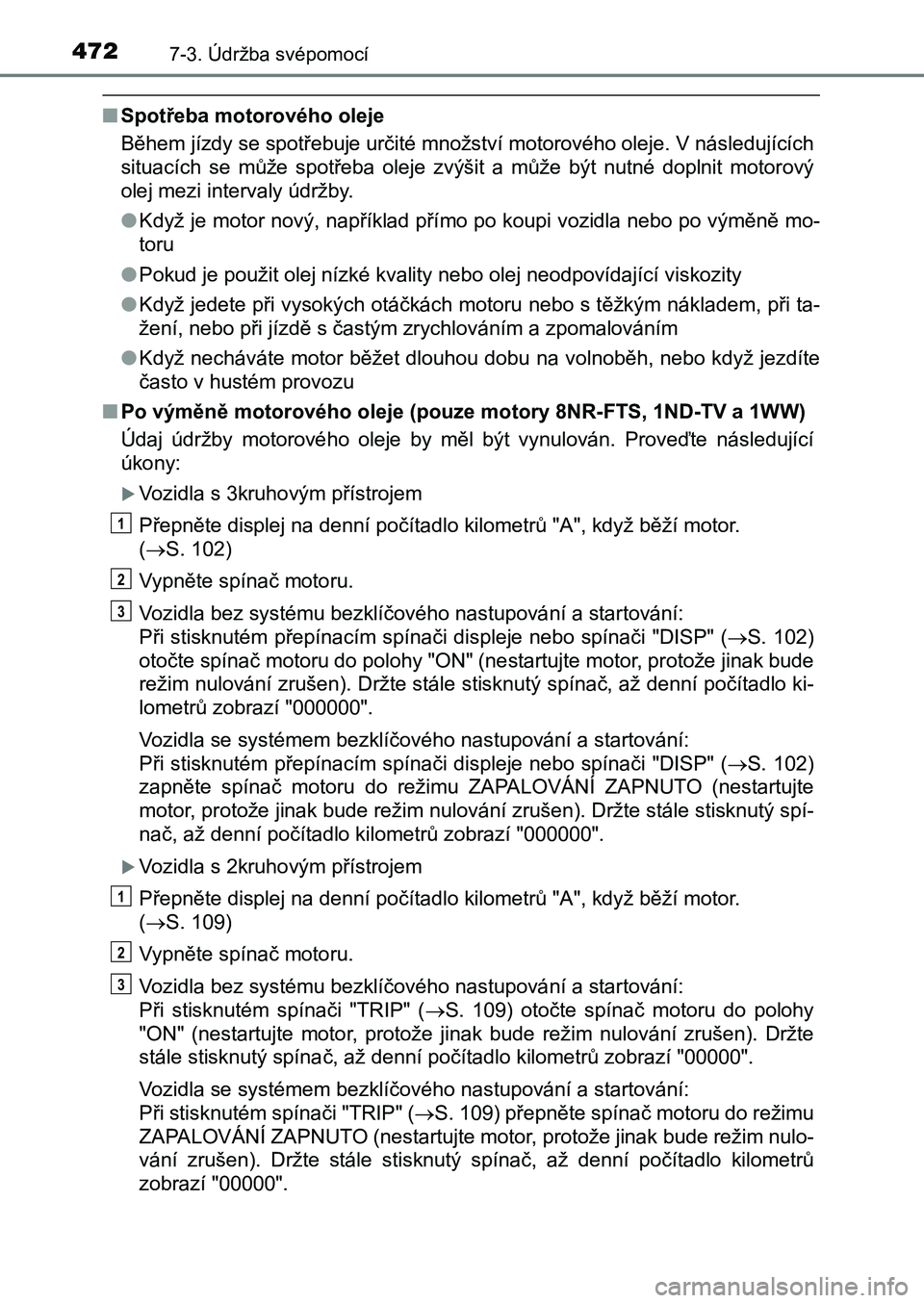

■Spotřeba motorového oleje
Během jízdy se spotřebuje určité množství motorového oleje. V n ásledujících
situacích se může spotřeba oleje zvýšit a může být nutné doplni t motorový
olej mezi intervaly údržby.
● Když je motor nový, například přímo po koupi vozidla nebo po výměně mo-
toru
● Pokud je použit olej nízké kvality nebo olej neodpovídající viskozity
● Když jedete při vysokých otáčkách motoru nebo s těžkým nákladem, při ta-
žení, nebo při jízdě s častým zrychlováním a zpomalováním
● Když necháváte motor běžet dlouhou dobu na volnoběh, nebo když jezdíte
často v hustém provozu
■ Po výměně motorového oleje (pouze motory 8NR-FTS, 1ND-TV a 1WW)
Údaj údržby motorového oleje by měl být vynulován. Proveďte nás ledující
úkony:
Vozidla s 3kruhovým přístrojem
Přepněte displej na denní počítadlo kilometrů "A", když běží mo tor.
( S. 102)
Vypněte spínač motoru.
Vozidla bez systému bezklíčového nastupování a startování:
Při stisknutém přepínacím spínači displeje nebo spínači "DISP" (S. 102)
otočte spínač motoru do polohy "ON" (nestartujte motor, protože jinak bude
režim nulování zrušen). Držte stále stisknutý spínač, až denní počítadlo ki-
lometrů zobrazí "000000".
Vozidla se systémem bezklíčového nastupování a startování:
Při stisknutém přepínacím spínači displeje nebo spínači "DISP" (S. 102)
zapněte spínač motoru do režimu ZAPALOVÁNÍ ZAPNUTO (nestartujte
motor, protože jinak bude režim nulování zrušen). Držte stále stisknutý spí-
nač, až denní počítadlo kilometrů zobrazí "000000".
Vozidla s 2kruhovým přístrojem
Přepněte displej na denní počítadlo kilometrů "A", když běží mo tor.
( S. 109)
Vypněte spínač motoru.
Vozidla bez systému bezklíčového nastupování a startování:
Při stisknutém spínači "TRIP" ( S. 109) otočte spínač motoru do polohy
"ON" (nestartujte motor, protože jinak bude režim nulování zruš en). Držte
stále stisknutý spínač, až denní počítadlo kilometrů zobrazí "0 0000".
Vozidla se systémem bezklíčového nastupování a startování:
Při stisknutém spínači "TRIP" ( S. 109) přepněte spínač motoru do režimu
ZAPALOVÁNÍ ZAPNUTO (nestartujte motor, protože jinak bude režim nulo-
vání zrušen). Držte stále stisknutý spínač, až denní počítadlo kilometrů
zobrazí "00000".
1
2
3
1
2
3
UK AURIS_HB_OM_Europe_OM12K97E.book Page 472 Friday, October 7, 2016 12:29 PM

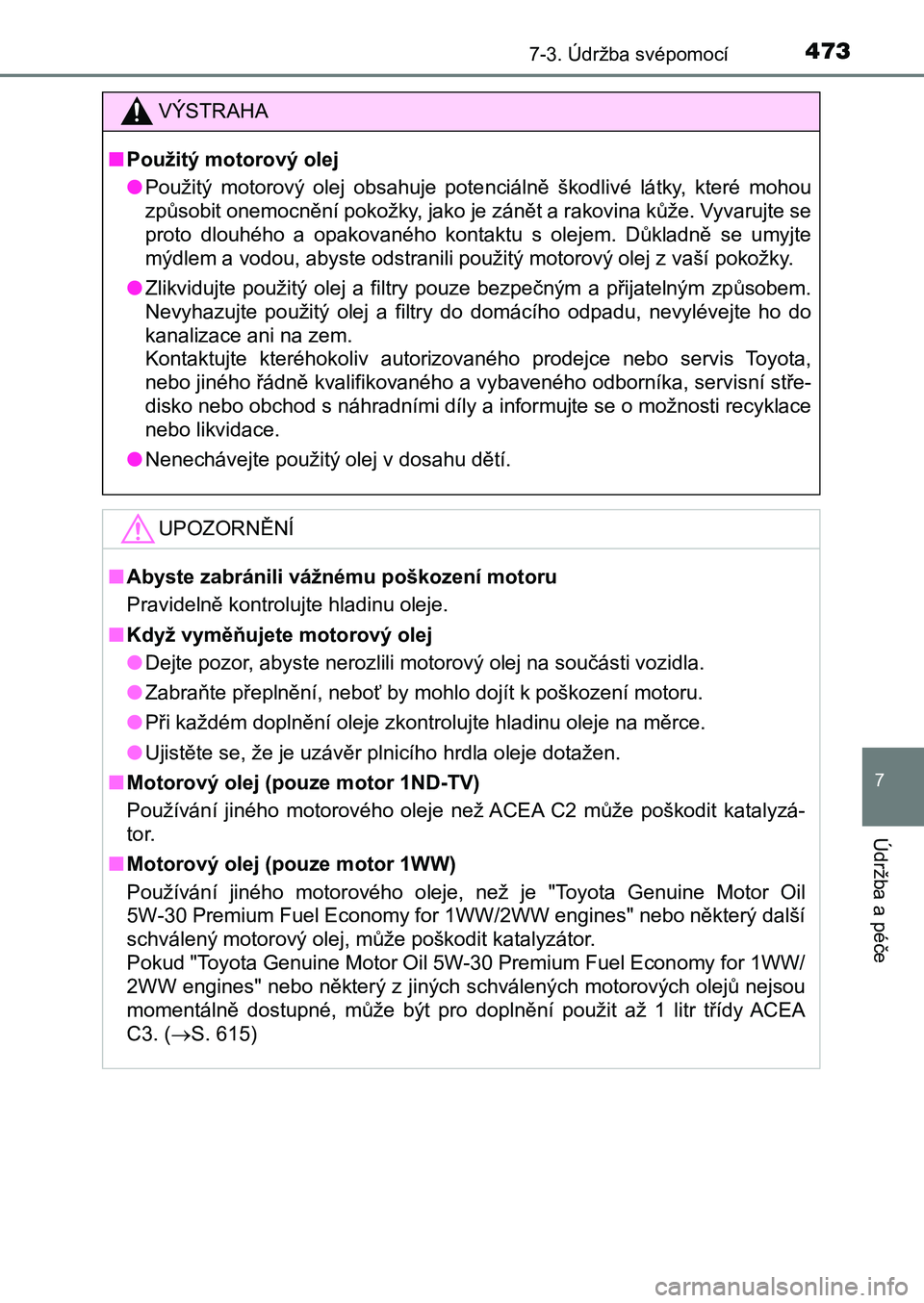

4737-3. Údržba svépomocí
UK AURIS HB EE (OM12K97CZ)
7
Údržba a péče
VÝSTRAHA
■Použitý motorový olej
● Použitý motorový olej obsahuje potenciálně škodlivé látky, které mohou
způsobit onemocnění pokožky, jako je zánět a rakovina kůže. Vyv arujte se
proto dlouhého a opakovaného kontaktu s olejem. Důkladně se umy jte
mýdlem a vodou, abyste odstranili použitý motorový olej z vaší pokožky.
● Zlikvidujte použitý olej a filtry pouze bezpečným a přijatelným způsobem.
Nevyhazujte použitý olej a filtry do domácího odpadu, nevylévej te ho do
kanalizace ani na zem.
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis To yota,
nebo jiného řádně kvalifikovaného a vybaveného odborníka, servi sní stře-
disko nebo obchod s náhradními díly a informujte se o možnosti recyklace
nebo likvidace.
● Nenechávejte použitý olej v dosahu dětí.
UPOZORNĚNÍ
■Abyste zabránili vážnému poškození motoru
Pravidelně kontrolujte hladinu oleje.
■ Když vyměňujete motorový olej
● Dejte pozor, abyste nerozlili motorový olej na součásti vozidla.
● Zabraňte přeplnění, neboť by mohlo dojít k poškození motoru.
● Při každém doplnění oleje zkontrolujte hladinu oleje na měrce.
● Ujistěte se, že je uzávěr plnicího hrdla oleje dotažen.
■ Motorový olej (pouze motor 1ND-TV)
Používání jiného motorového oleje než ACEA C2 může poškodit kat alyzá-
tor.
■ Motorový olej (pouze motor 1WW)
Používání jiného motorového oleje, než je "Toyota Genuine Motor Oil
5W-30 Premium Fuel Economy for 1WW/2WW engines" nebo některý da lší
schválený motorový olej, může poškodit katalyzátor.
Pokud "Toyota Genuine Motor Oil 5W-30 Premium Fuel Economy for 1WW/
2WW engines" nebo některý z jiných schválených motorových olejů nejsou
momentálně dostupné, může být pro doplnění použit až 1 litr tří dy ACEA
C3. ( S. 615)
UK AURIS_HB_OM_Europe_OM12K97E.book Page 473 Friday, October 7, 2016 12:29 PM

4747-3. Údržba svépomocí
UK AURIS HB EE (OM12K97CZ)

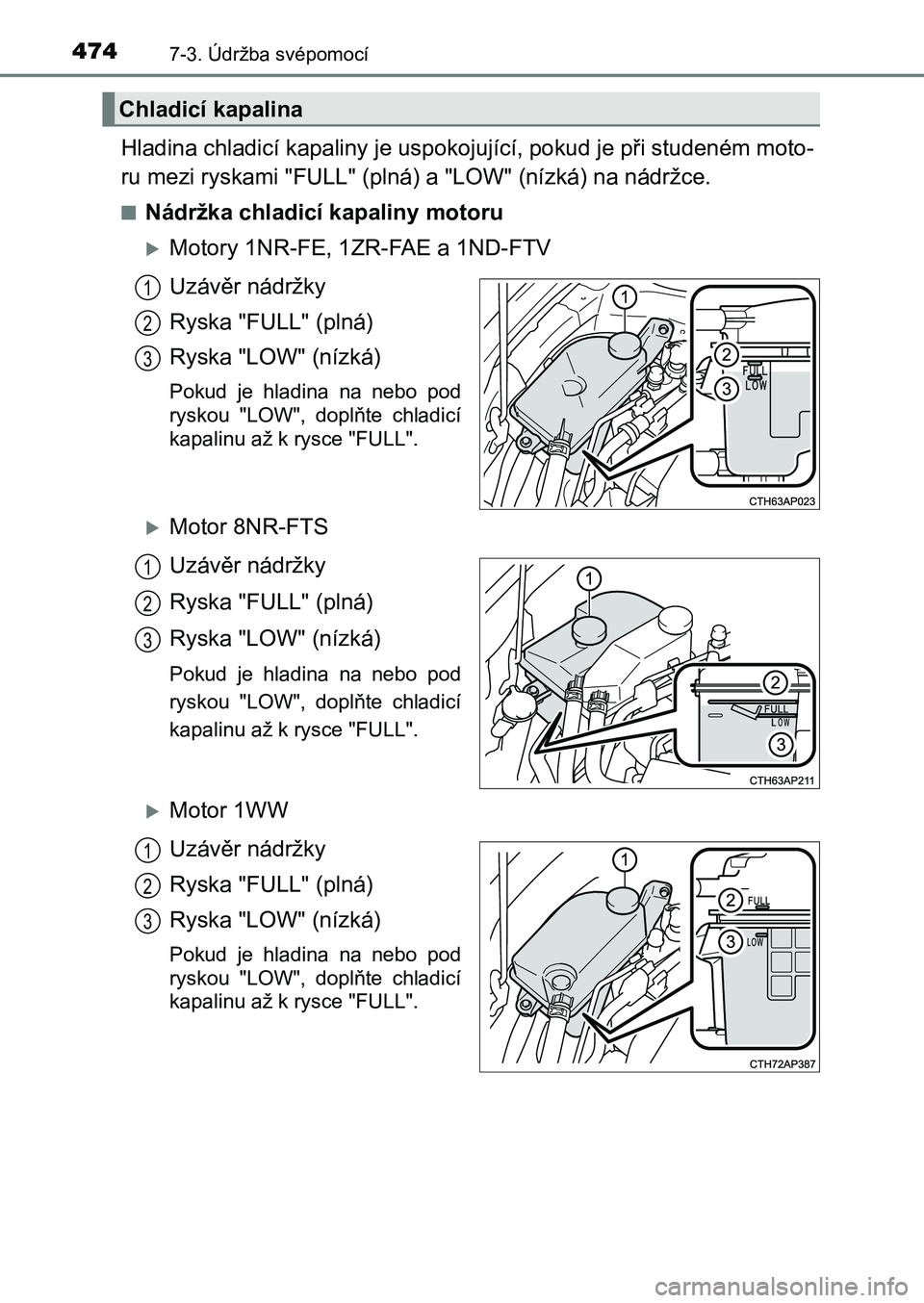

Hladina chladicí kapaliny je uspokojující, pokud je při studeném moto-
ru mezi ryskami "FULL" (plná) a "LOW" (nízká) na nádržce.
■Nádržka chladicí kapaliny motoru
Motory 1NR-FE, 1ZR-FAE a 1ND-FTV
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod
ryskou "LOW", doplňte chladicí
kapalinu až k rysce "FULL".
Motor 8NR-FTS
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod
ryskou "LOW", doplňte chladicí
kapalinu až k rysce "FULL".
Motor 1WW
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod
ryskou "LOW", doplňte chladicí
kapalinu až k rysce "FULL".
Chladicí kapalina
1
2
3
1
2
3
1
2
3
UK AURIS_HB_OM_Europe_OM12K97E.book Page 474 Friday, October 7, 2016 12:29 PM

4757-3. Údržba svépomocí
UK AURIS HB EE (OM12K97CZ)
7
Údržba a péče

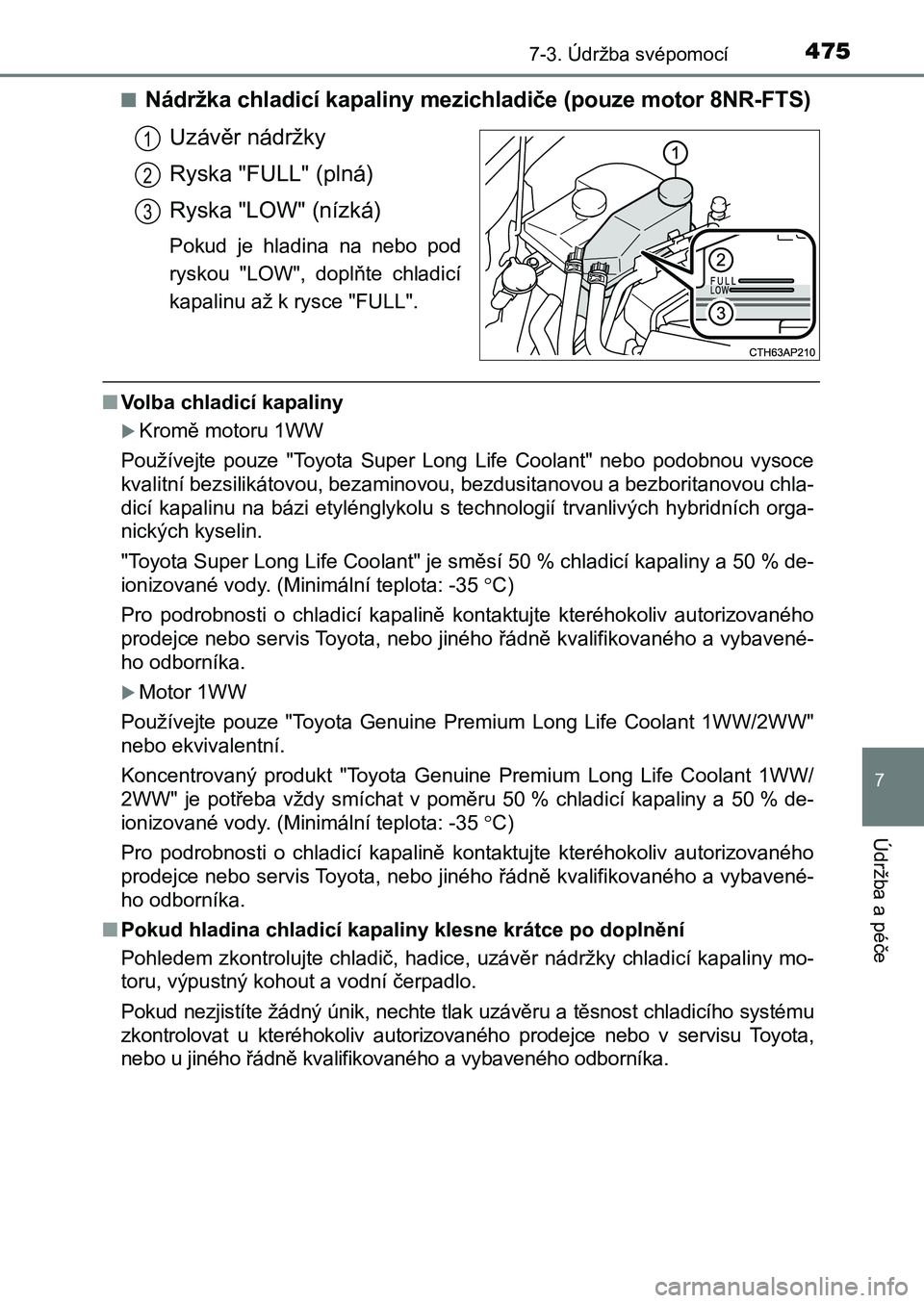

■Nádržka chladicí kapaliny mezichladiče (pouze motor 8NR-FTS)
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod
ryskou "LOW", doplňte chladicí
kapalinu až k rysce "FULL".
■Volba chladicí kapaliny
Kromě motoru 1WW
Používejte pouze "Toyota Super Long Life Coolant" nebo podobnou vysoce
kvalitní bezsilikátovou, bezaminovou, bezdusitanovou a bezborit anovou chla-
dicí kapalinu na bázi etylénglykolu s technologií trvanlivých h ybridních orga-
nických kyselin.
"Toyota Super Long Life Coolant" je směsí 50 % chladicí kapalin y a 50 % de-
ionizované vody. (Minimální teplota: -35 C)
Pro podrobnosti o chladicí kapalině kontaktujte kteréhokoliv au torizovaného
prodejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybavené-
ho odborníka.
Motor 1WW
Používejte pouze "Toyota Genuine Premium Long Life Coolant 1WW/ 2WW"
nebo ekvivalentní.
Koncentrovaný produkt "Toyota Genuine Premium Long Life Coolant 1WW/
2WW" je potřeba vždy smíchat v poměru 50 % chladicí kapaliny a 50 % de-
ionizované vody. (Minimální teplota: -35 C)
Pro podrobnosti o chladicí kapalině kontaktujte kteréhokoliv au torizovaného
prodejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybavené-
ho odborníka.
■ Pokud hladina chladicí kapaliny klesne krátce po doplnění
Pohledem zkontrolujte chladič, hadice, uzávěr nádržky chladicí kapaliny mo-
toru, výpustný kohout a vodní čerpadlo.
Pokud nezjistíte žádný únik, nechte tlak uzávěru a těsnost chla dicího systému
zkontrolovat u kteréhokoliv autorizovaného prodejce nebo v serv isu Toyota,
nebo u jiného řádně kvalifikovaného a vybaveného odborníka.
1
2
3
UK AURIS_HB_OM_Europe_OM12K97E.book Page 475 Friday, October 7, 2016 12:29 PM

4767-3. Údržba svépomocí
UK AURIS HB EE (OM12K97CZ)
Zkontrolujte chladič, kondenzátor a mezichladič* a odstraňte z nich
veškeré nečistoty.
Pokud je některá z těchto součástí extrémně znečistěná, nechte vozi-
dlo prohlédnout kterýmkoliv autorizovaným prodejcem nebo servis em
Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
*: Pouze motory 1ND-TV a 1WW

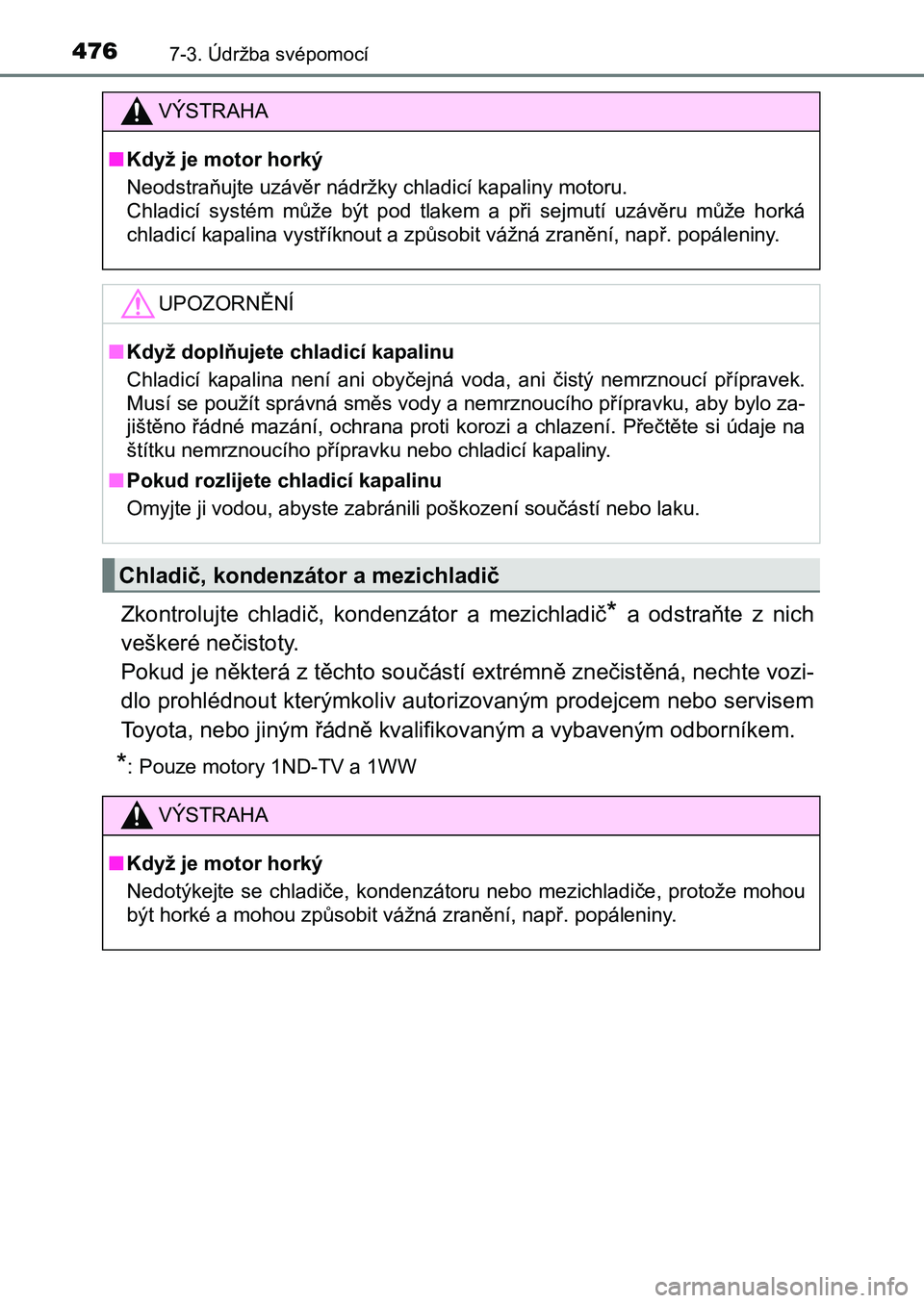

VÝSTRAHA
■Když je motor horký
Neodstraňujte uzávěr nádržky chladicí kapaliny motoru.
Chladicí systém může být pod tlakem a při sejmutí uzávěru může horká
chladicí kapalina vystříknout a způsobit vážná zranění, např. p opáleniny.
UPOZORNĚNÍ
■Když doplňujete chladicí kapalinu
Chladicí kapalina není ani obyčejná voda, ani čistý nemrznoucí přípravek.
Musí se použít správná směs vody a nemrznoucího přípravku, aby bylo za-
jištěno řádné mazání, ochrana proti korozi a chlazení. Přečtěte si údaje na
štítku nemrznoucího přípravku nebo chladicí kapaliny.
■ Pokud rozlijete chladicí kapalinu
Omyjte ji vodou, abyste zabránili poškození součástí nebo laku.
Chladič, kondenzátor a mezichladič
VÝSTRAHA
■Když je motor horký
Nedotýkejte se chladiče, kondenzátoru nebo mezichladiče, protož e mohou
být horké a mohou způsobit vážná zranění, např. popáleniny.
UK AURIS_HB_OM_Europe_OM12K97E.book Page 476 Friday, October 7, 2016 12:29 PM

4777-3. Údržba svépomocí
UK AURIS HB EE (OM12K97CZ)
7
Údržba a péče

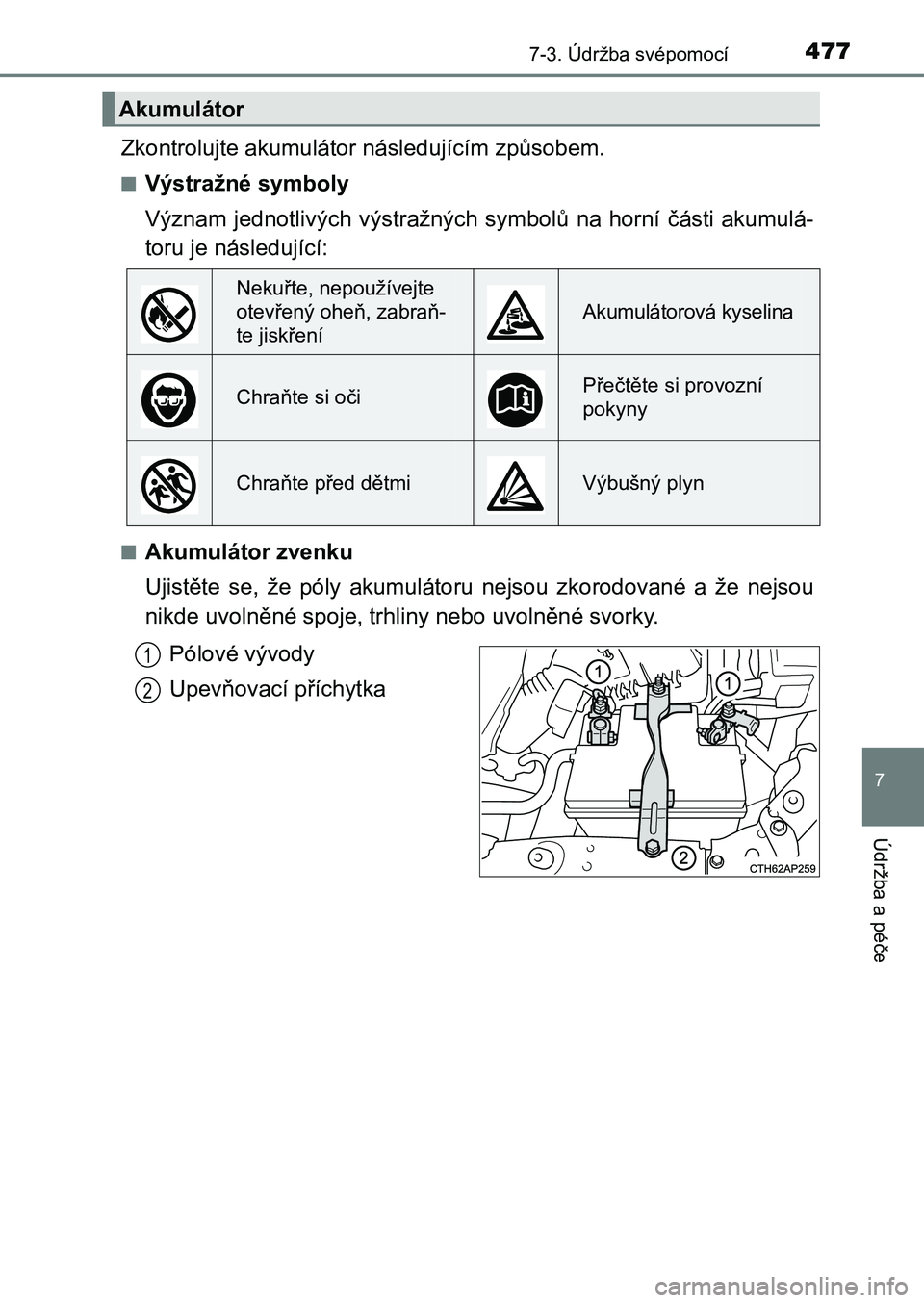

Zkontrolujte akumulátor následujícím způsobem.
■Výstražné symboly
Význam jednotlivých výstražných symbolů na horní části akumulá-
toru je následující:
■Akumulátor zvenku
Ujistěte se, že póly akumulátoru nejsou zkorodované a že nejsou
nikde uvolněné spoje, trhliny nebo uvolněné svorky.
Pólové vývody
Upevňovací příchytka
Akumulátor
Nekuřte, nepoužívejte
otevřený oheň, zabraň-
te jiskření
Akumulátorová kyselina
Chraňte si očiPřečtěte si provozní
pokyny
Chraňte před dětmiVýbušný plyn
1
2
UK AURIS_HB_OM_Europe_OM12K97E.book Page 477 Friday, October 7, 2016 12:29 PM

4787-3. Údržba svépomocí
UK AURIS HB EE (OM12K97CZ)

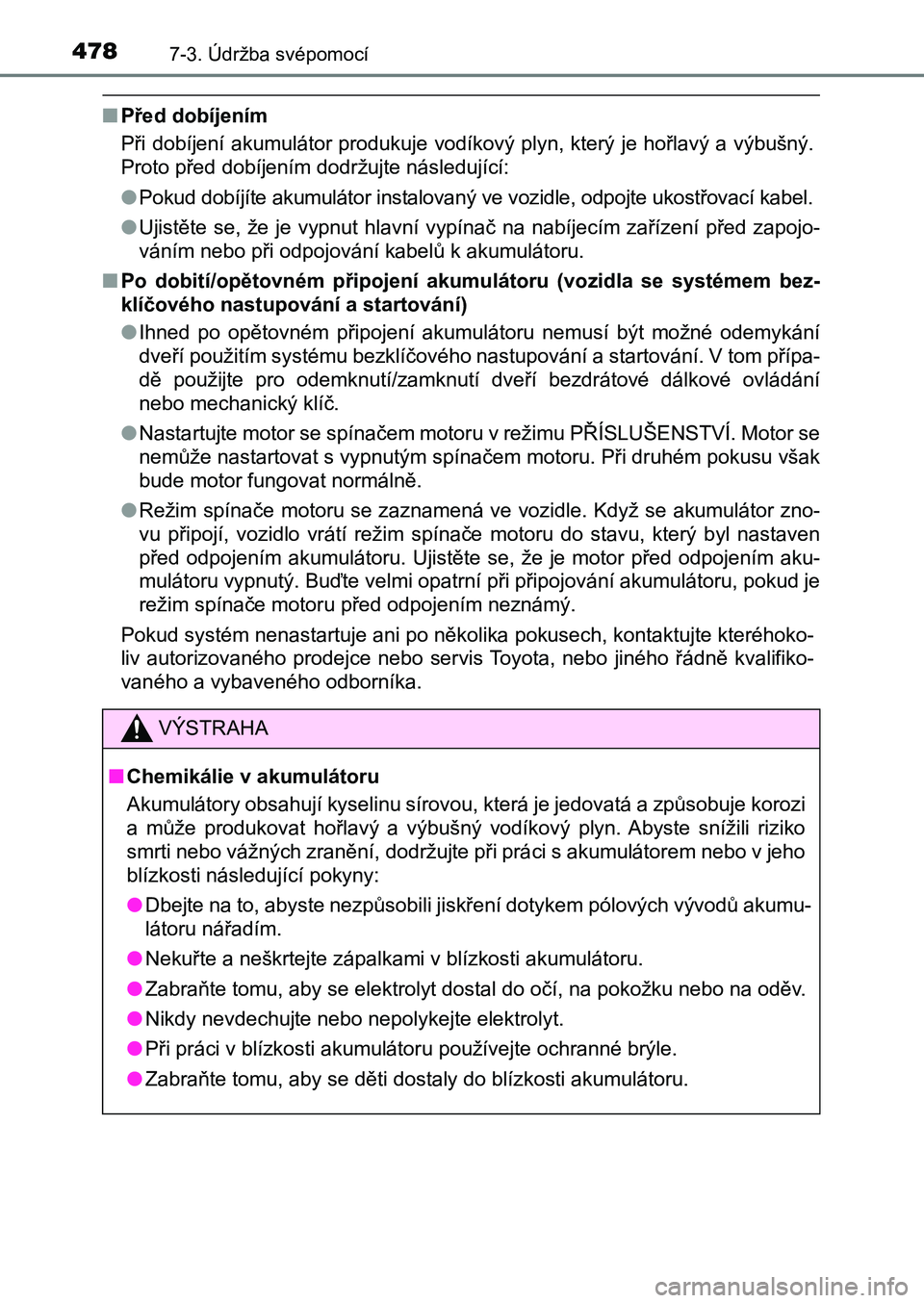

■Před dobíjením
Při dobíjení akumulátor produkuje vodíkový plyn, který je hořla vý a výbušný.
Proto před dobíjením dodržujte následující:
● Pokud dobíjíte akumulátor instalovaný ve vozidle, odpojte ukostřovací kabel.
● Ujistěte se, že je vypnut hlavní vypínač na nabíjecím zařízení před zapojo-
váním nebo při odpojování kabelů k akumulátoru.
■ Po dobití/opětovném připojení akumulátoru (vozidla se systémem bez-
klíčového nastupování a startování)
● Ihned po opětovném připojení akumulátoru nemusí být možné odemykání
dveří použitím systému bezklíčového nastupování a startování. V tom přípa-
dě použijte pro odemknutí/zamknutí dveří bezdrátové dálkové ovl ádání
nebo mechanický klíč.
● Nastartujte motor se spínačem motoru v režimu PŘÍSLUŠENSTVÍ. Motor se
nemůže nastartovat s vypnutým spínačem motoru. Při druhém pokus u však
bude motor fungovat normálně.
● Režim spínače motoru se zaznamená ve vozidle. Když se akumulátor zno-
vu připojí, vozidlo vrátí režim spínače motoru do stavu, který byl nastaven
před odpojením akumulátoru. Ujistěte se, že je motor před odpoj ením aku-
mulátoru vypnutý. Buďte velmi opatrní při připojování akumuláto ru, pokud je
režim spínače motoru před odpojením neznámý.
Pokud systém nenastartuje ani po několika pokusech, kontaktujte kteréhoko-
liv autorizovaného prodejce nebo servis Toyota, nebo jiného řád ně kvalifiko-
vaného a vybaveného odborníka.
VÝSTRAHA
■Chemikálie v akumulátoru
Akumulátory obsahují kyselinu sírovou, která je jedovatá a způs obuje korozi
a může produkovat hořlavý a výbušný vodíkový plyn. Abyste sníži li riziko
smrti nebo vážných zranění, dodržujte při práci s akumulátorem nebo v jeho
blízkosti následující pokyny:
● Dbejte na to, abyste nezpůsobili jiskření dotykem pólových vývodů akumu-
látoru nářadím.
● Nekuřte a neškrtejte zápalkami v blízkosti akumulátoru.
● Zabraňte tomu, aby se elektrolyt dostal do očí, na pokožku nebo na oděv.
● Nikdy nevdechujte nebo nepolykejte elektrolyt.
● Při práci v blízkosti akumulátoru používejte ochranné brýle.
● Zabraňte tomu, aby se děti dostaly do blízkosti akumulátoru.
UK AURIS_HB_OM_Europe_OM12K97E.book Page 478 Friday, October 7, 2016 12:29 PM

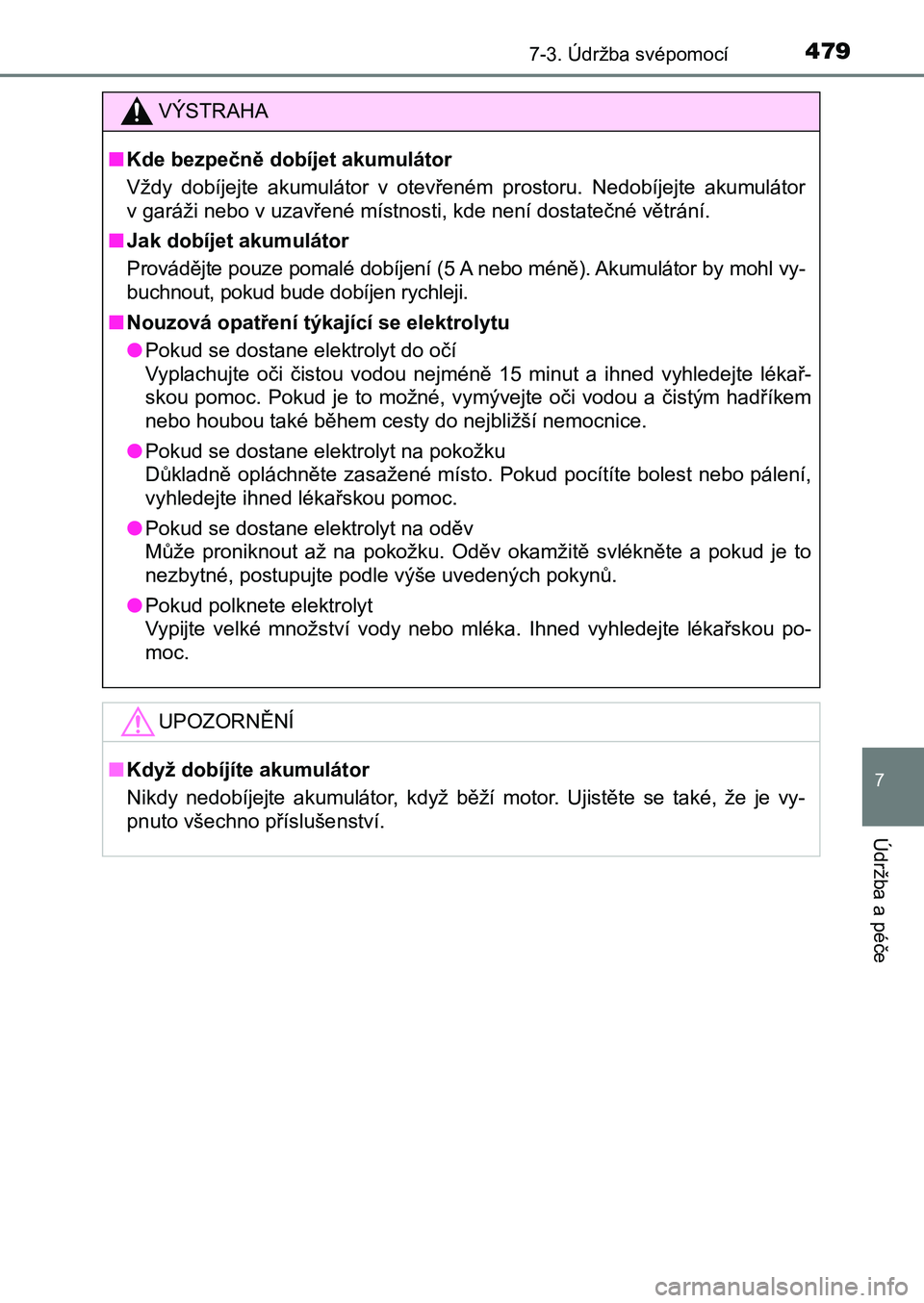

4797-3. Údržba svépomocí
UK AURIS HB EE (OM12K97CZ)
7
Údržba a péče
VÝSTRAHA
■Kde bezpečně dobíjet akumulátor
Vždy dobíjejte akumulátor v otevřeném prostoru. Nedobíjejte aku mulátor
v garáži nebo v uzavřené místnosti, kde není dostatečné větrání .
■ Jak dobíjet akumulátor
Provádějte pouze pomalé dobíjení (5 A nebo méně). Akumulátor by mohl vy-
buchnout, pokud bude dobíjen rychleji.
■ Nouzová opatření týkající se elektrolytu
● Pokud se dostane elektrolyt do očí
Vyplachujte oči čistou vodou nejméně 15 minut a ihned vyhledejt e lékař-
skou pomoc. Pokud je to možné, vymývejte oči vodou a čistým had říkem
nebo houbou také během cesty do nejbližší nemocnice.
● Pokud se dostane elektrolyt na pokožku
Důkladně opláchněte zasažené místo. Pokud pocítíte bolest nebo pálení,
vyhledejte ihned lékařskou pomoc.
● Pokud se dostane elektrolyt na oděv
Může proniknout až na pokožku. Oděv okamžitě svlékněte a pokud je to
nezbytné, postupujte podle výše uvedených pokynů.
● Pokud polknete elektrolyt
Vypijte velké množství vody nebo mléka. Ihned vyhledejte lékařs kou po-
moc.
UPOZORNĚNÍ
■Když dobíjíte akumulátor
Nikdy nedobíjejte akumulátor, když běží motor. Ujistěte se také , že je vy-
pnuto všechno příslušenství.
UK AURIS_HB_OM_Europe_OM12K97E.book Page 479 Friday, October 7, 2016 12:29 PM

4807-3. Údržba svépomocí
UK AURIS HB EE (OM12K97CZ)
Vozidla bez ostřikovače světlometů
Pokud žádný ostřikovač nefungu-
je, nádržka ostřikovačů může být
prázdná. Doplňte kapalinu ostřiko-
vačů.
Vozidla s ostřikovačem světlometů
Pokud je hladina kapaliny ostřiko-
vačů extrémně nízká, doplňte ka-
palinu ostřikovačů.
Zvedněte uzávěr, přičemž držte prst
na otvoru uprostřed, a zkontrolujte
hladinu kapaliny v trubičce.
Kapalina ostřikovačů
VÝSTRAHA
■Když doplňujete kapalinu ostřikovačů
Nedoplňujte kapalinu ostřikovačů, když je motor horký nebo běží , protože
kapalina ostřikovačů obsahuje alkohol a mohla by vzplanout, pok ud bude
rozlita na motor, atd.
UK AURIS_HB_OM_Europe_OM12K97E.book Page 480 Friday, October 7, 2016 12:29 PM
