2914-6. Utilizzo dei sistemi di supporto alla guida
4
Guida
UK_AURIS_HV_HB_EL (OM12M53L)
Circa 100 cm
Circa 150 cm
Circa 25 cm
Circa 50 cm
Circa 50 cm

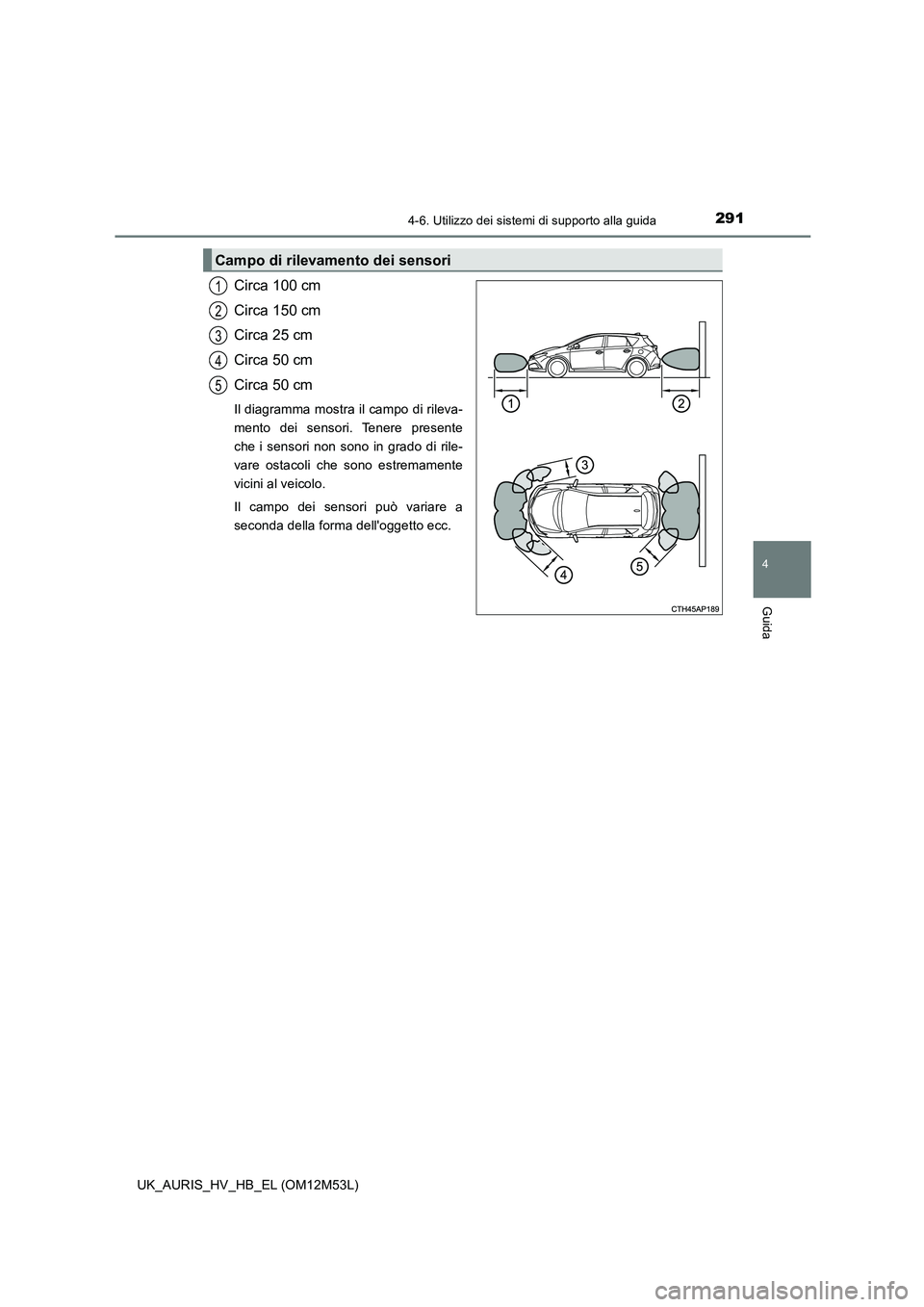

Il diagramma mostra il campo di rileva-
mento dei sensori. Tenere presente
che i sensori non sono in grado di rile-
vare ostacoli che sono estremamente
vicini al veicolo.
Il campo dei sensori può variare a
seconda della forma dell'oggetto ecc.
Campo di rilevamento dei sensori
1
2
3
4
5

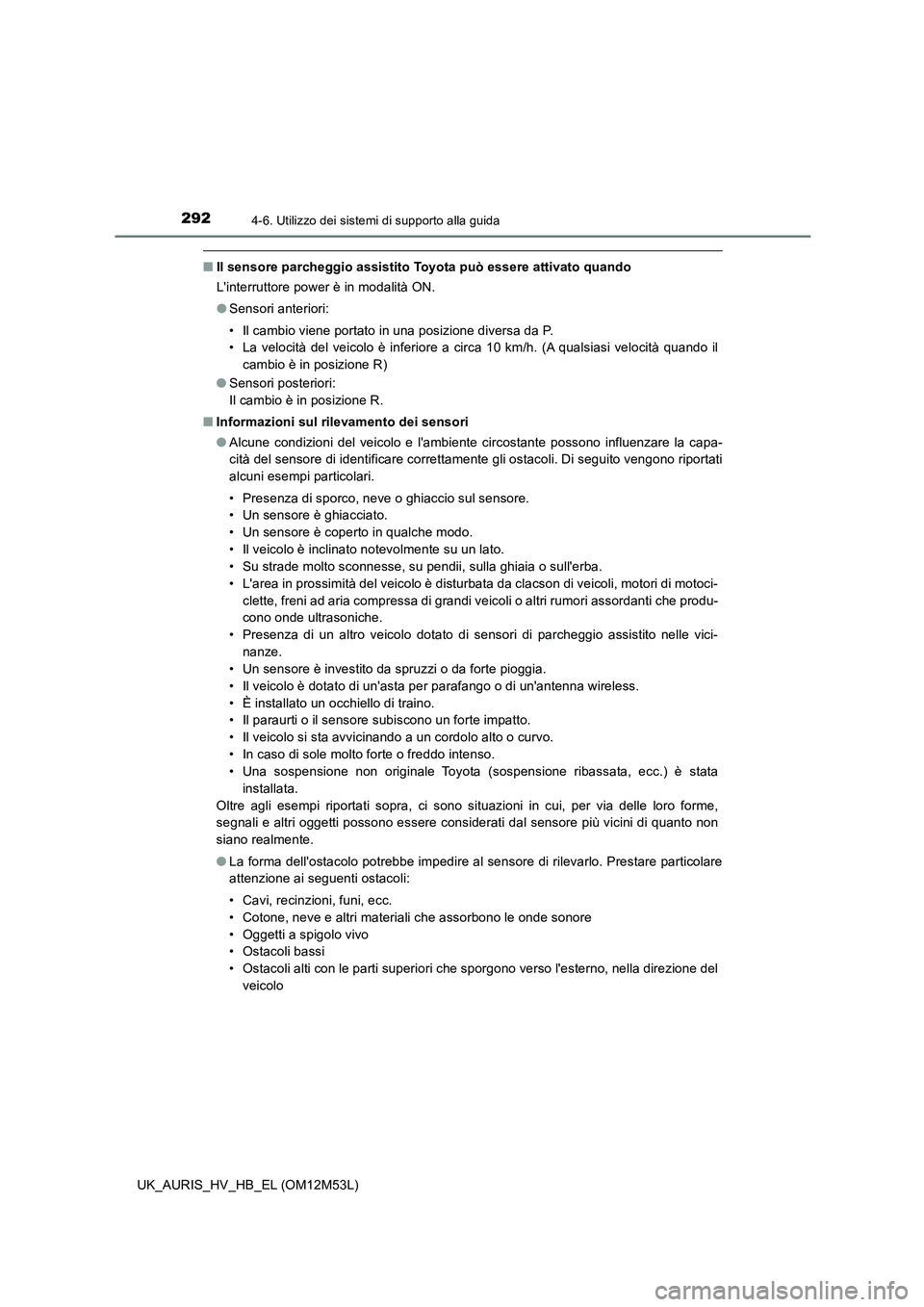

2924-6. Utilizzo dei sistemi di supporto alla guida
UK_AURIS_HV_HB_EL (OM12M53L)
■Il sensore parcheggio assistito Toyota può essere attivato quando
L'interruttore power è in modalità ON.
● Sensori anteriori:
• Il cambio viene portato in una posizione diversa da P.
• La velocità del veicolo è inferiore a circa 10 km/h. (A qualsiasi velocità quando il
cambio è in posizione R)
● Sensori posteriori:
Il cambio è in posizione R.
■ Informazioni sul rilevamento dei sensori
● Alcune condizioni del veicolo e l'ambiente circostante possono influenzare la capa-
cità del sensore di identificare correttamente gli ostacoli. Di seguito vengono riportati
alcuni esempi particolari.
• Presenza di sporco, neve o ghiaccio sul sensore.
• Un sensore è ghiacciato.
• Un sensore è coperto in qualche modo.
• Il veicolo è inclinato notevolmente su un lato.
• Su strade molto sconnesse, su pendii, sulla ghiaia o sull'erba.
• L'area in prossimità del veicolo è disturbata da clacson di veicoli, motori di motoci-
clette, freni ad aria compressa di grandi veicoli o altri rumori assordanti che produ-
cono onde ultrasoniche.
• Presenza di un altro veicolo dotato di sensori di parcheggio assistito nelle vici-
nanze.
• Un sensore è investito da spruzzi o da forte pioggia.
• Il veicolo è dotato di un'asta per parafango o di un'antenna wireless.
• È installato un occhiello di traino.
• Il paraurti o il sensore subiscono un forte impatto.
• Il veicolo si sta avvicinando a un cordolo alto o curvo.
• In caso di sole molto forte o freddo intenso.
• Una sospensione non originale Toyota (sospensione ribassata, ecc.) è stata
installata.
Oltre agli esempi riportati sopra, ci sono situazioni in cui, per via delle loro forme,
segnali e altri oggetti possono essere considerati dal sensore più vicini di quanto non
siano realmente.
● La forma dell'ostacolo potrebbe impedire al sensore di rilevarlo. Prestare particolare
attenzione ai seguenti ostacoli:
• Cavi, recinzioni, funi, ecc.
• Cotone, neve e altri materiali che assorbono le onde sonore
• Oggetti a spigolo vivo
• Ostacoli bassi
• Ostacoli alti con le parti superiori che sporgono verso l'esterno, nella direzione del
veicolo

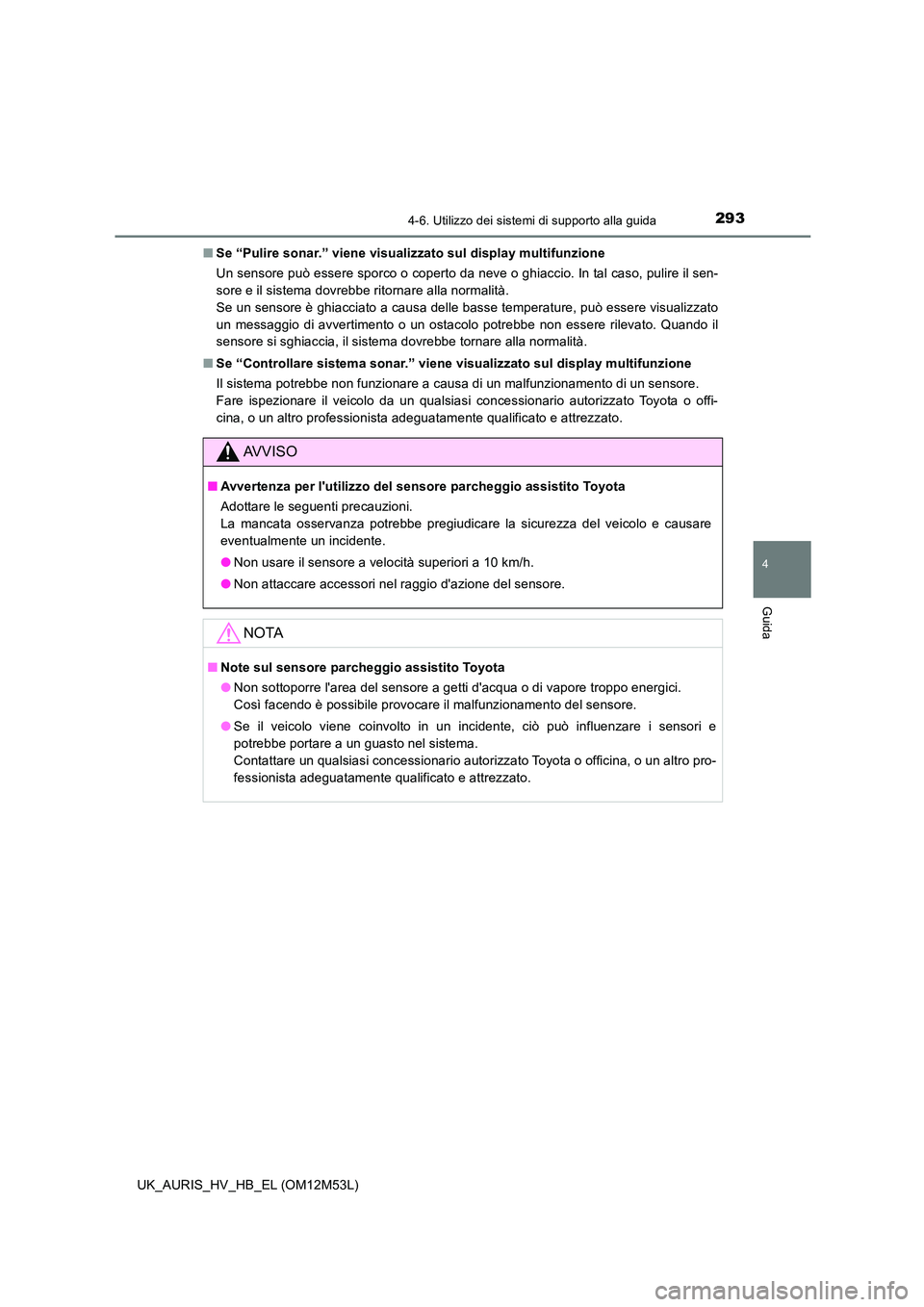

2934-6. Utilizzo dei sistemi di supporto alla guida
4
Guida
UK_AURIS_HV_HB_EL (OM12M53L)
■ Se “Pulire sonar.” viene visualizzato sul display multifunzione
Un sensore può essere sporco o coperto da neve o ghiaccio. In tal caso, pulire il sen-
sore e il sistema dovrebbe ritornare alla normalità.
Se un sensore è ghiacciato a causa delle basse temperature, può essere visualizzato
un messaggio di avvertimento o un ostacolo potrebbe non essere rilevato. Quando il
sensore si sghiaccia, il sistema dovrebbe tornare alla normalità.
■ Se “Controllare sistema sonar.” viene visualizzato sul display multifunzione
Il sistema potrebbe non funzionare a causa di un malfunzionamento di un sensore.
Fare ispezionare il veicolo da un qualsiasi concessionario autorizzato Toyota o offi-
cina, o un altro professionista adeguatamente qualificato e attrezzato.
AVVISO
■ Avvertenza per l'utilizzo del sensore parcheggio assistito Toyota
Adottare le seguenti precauzioni.
La mancata osservanza potrebbe pregiudicare la sicurezza del veicolo e causare
eventualmente un incidente.
● Non usare il sensore a velocità superiori a 10 km/h.
● Non attaccare accessori nel raggio d'azione del sensore.
NOTA
■Note sul sensore parcheggio assistito Toyota
● Non sottoporre l'area del sensore a getti d'acqua o di vapore troppo energici.
Così facendo è possibile provocare il malfunzionamento del sensore.
● Se il veicolo viene coinvolto in un incidente, ciò può influenzare i sensori e
potrebbe portare a un guasto nel sistema.
Contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro pro-
fessionista adeguatamente qualificato e attrezzato.

2944-6. Utilizzo dei sistemi di supporto alla guida
UK_AURIS_HV_HB_EL (OM12M53L)
Interruttore Simple-IPA
Display
Indicatore

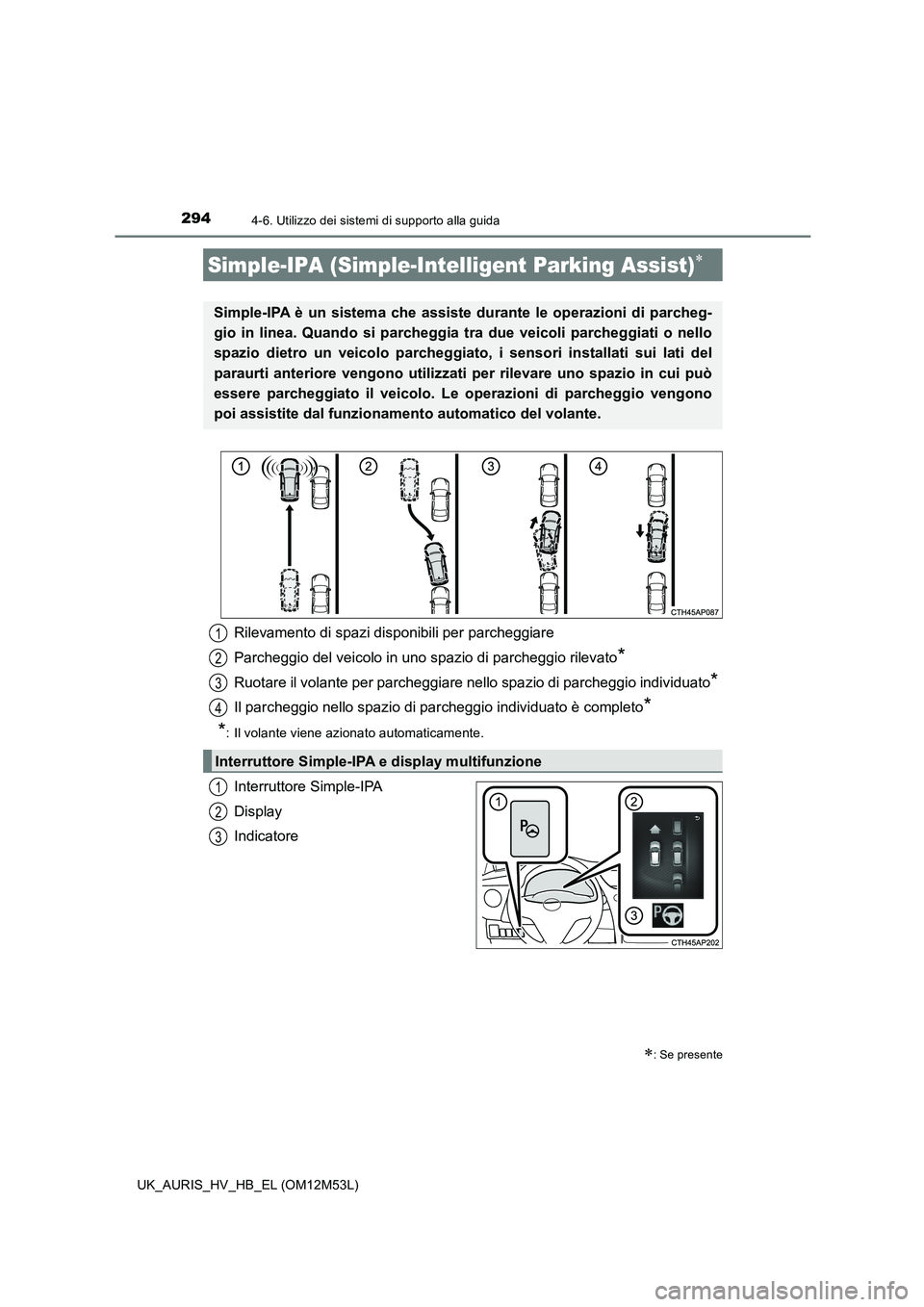

Simple-IPA (Simple-Intelligent Parking Assist)
: Se presente
Simple-IPA è un sistema che assiste durante le operazioni di parcheg-
gio in linea. Quando si parcheggia tra due veicoli parcheggiati o nello
spazio dietro un veicolo parcheggiato, i sensori installati sui lati del
paraurti anteriore vengono utilizzati per rilevare uno spazio in cui può
essere parcheggiato il veicolo. Le operazioni di parcheggio vengono
poi assistite dal funzionamento automatico del volante.
Rilevamento di spazi disponibili per parcheggiare
Parcheggio del veicolo in uno spazio di parcheggio rilevato*
Ruotare il volante per parcheggiare nel lo spazio di parcheggio individuato*
Il parcheggio nello spazio di parcheggio individuato è completo*
*: Il volante viene azionato automaticamente.
Interruttore Simple-IPA e display multifunzione
1
2
3
4
1
2
3

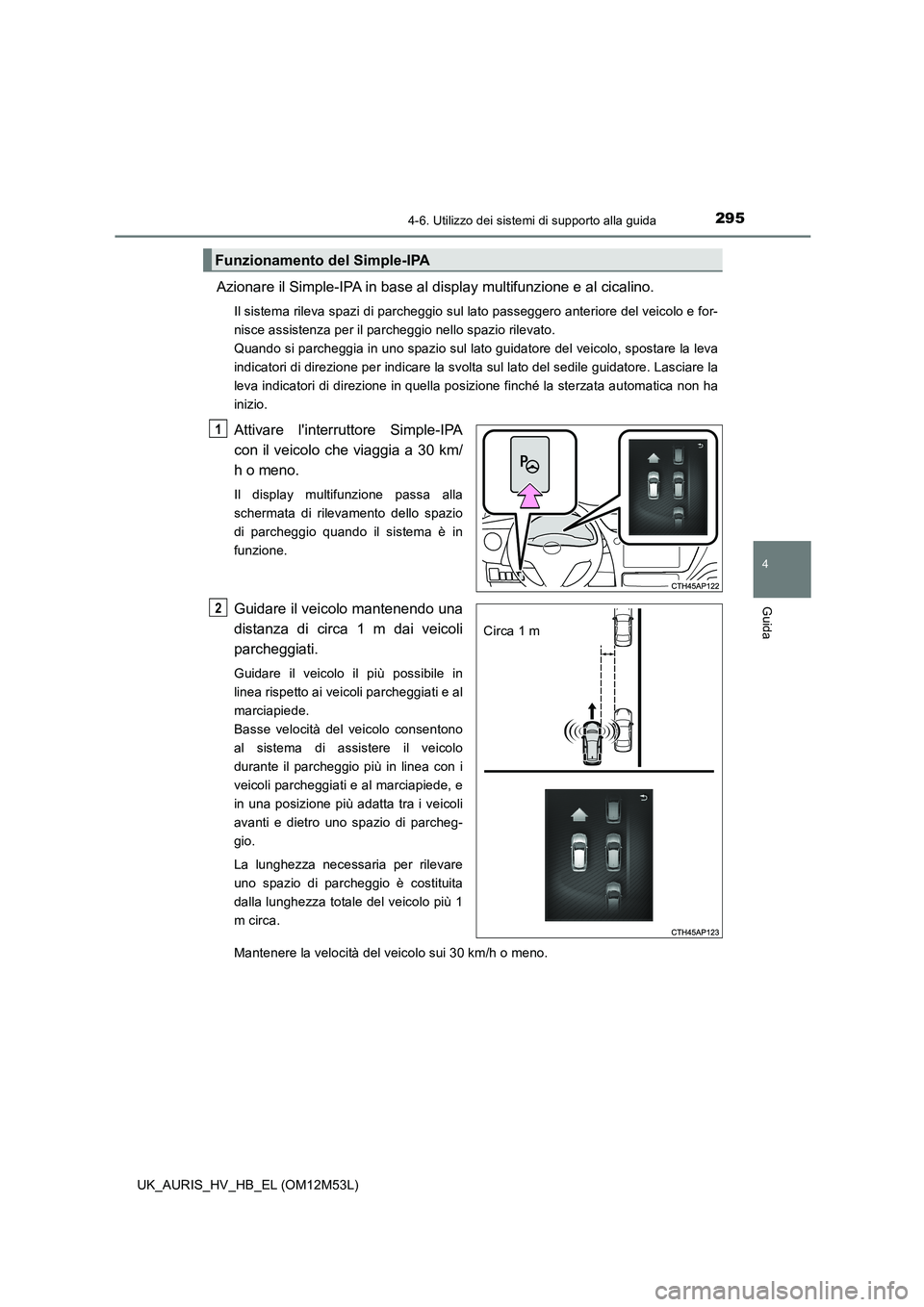

2954-6. Utilizzo dei sistemi di supporto alla guida
4
Guida
UK_AURIS_HV_HB_EL (OM12M53L)
Azionare il Simple-IPA in base al display multifunzione e al cicalino.
Il sistema rileva spazi di parcheggio sul lato passeggero anteriore del veicolo e for-
nisce assistenza per il parcheggio nello spazio rilevato.
Quando si parcheggia in uno spazio sul lato guidatore del veicolo, spostare la leva
indicatori di direzione per indicare la svolta sul lato del sedile guidatore. Lasciare la
leva indicatori di direzione in quella posizione finché la sterzata automatica non ha
inizio.
Attivare l'interruttore Simple-IPA
con il veicolo che viaggia a 30 km/
h o meno.
Il display multifunzione passa alla
schermata di rilevamento dello spazio
di parcheggio quando il sistema è in
funzione.
Guidare il veicolo mantenendo una
distanza di circa 1 m dai veicoli
parcheggiati.
Guidare il veicolo il più possibile in
linea rispetto ai veicoli parcheggiati e al
marciapiede.
Basse velocità del veicolo consentono
al sistema di assistere il veicolo
durante il parcheggio più in linea con i
veicoli parcheggiati e al marciapiede, e
in una posizione più adatta tra i veicoli
avanti e dietro uno spazio di parcheg-
gio.
La lunghezza necessaria per rilevare
uno spazio di parcheggio è costituita
dalla lunghezza totale del veicolo più 1
m circa.
Mantenere la velocità del veicolo sui 30 km/h o meno.
Funzionamento del Simple-IPA
1
Circa 1 m
2

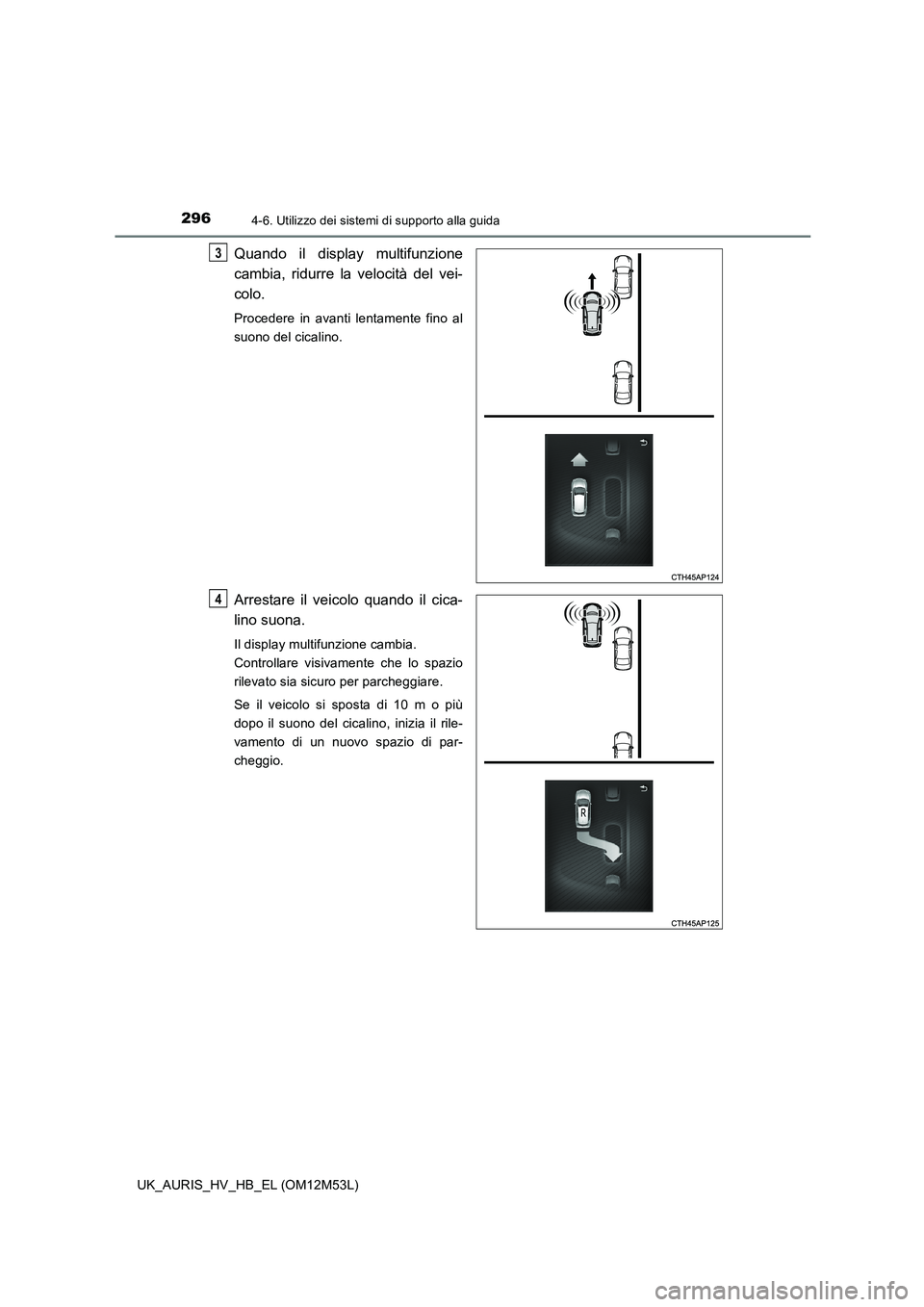

2964-6. Utilizzo dei sistemi di supporto alla guida
UK_AURIS_HV_HB_EL (OM12M53L)
Quando il display multifunzione
cambia, ridurre la velocità del vei-
colo.
Procedere in avanti lentamente fino al
suono del cicalino.
Arrestare il veicolo quando il cica-
lino suona.
Il display multifunzione cambia.
Controllare visivamente che lo spazio
rilevato sia sicuro per parcheggiare.
Se il veicolo si sposta di 10 m o più
dopo il suono del cicalino, inizia il rile-
vamento di un nuovo spazio di par-
cheggio.
3
4

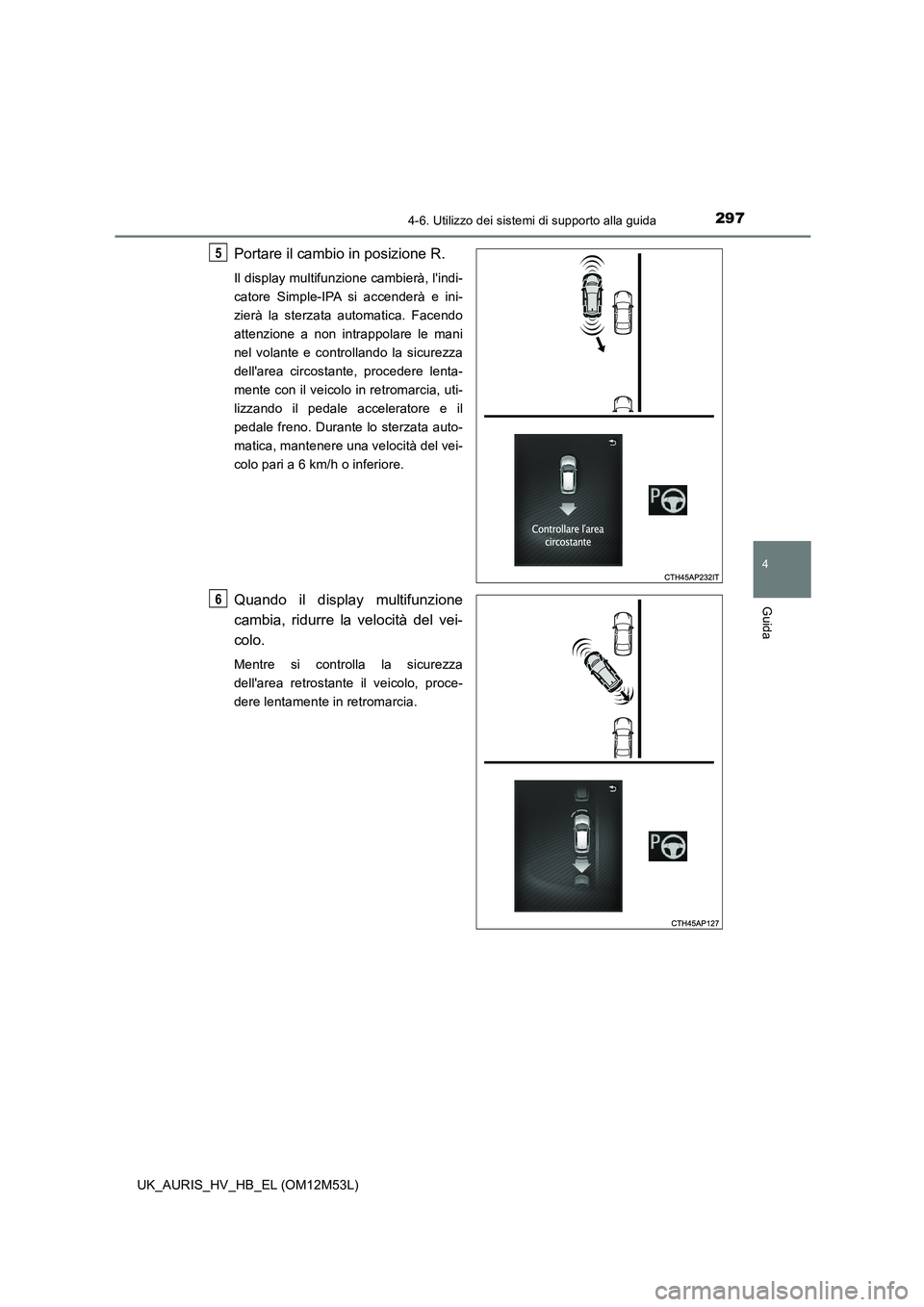

2974-6. Utilizzo dei sistemi di supporto alla guida
4
Guida
UK_AURIS_HV_HB_EL (OM12M53L)
Portare il cambio in posizione R.
Il display multifunzione cambierà, l'indi-
catore Simple-IPA si accenderà e ini-
zierà la sterzata automatica. Facendo
attenzione a non intrappolare le mani
nel volante e controllando la sicurezza
dell'area circostante, procedere lenta-
mente con il veicolo in retromarcia, uti-
lizzando il pedale acceleratore e il
pedale freno. Durante lo sterzata auto-
matica, mantenere una velocità del vei-
colo pari a 6 km/h o inferiore.
Quando il display multifunzione
cambia, ridurre la velocità del vei-
colo.
Mentre si controlla la sicurezza
dell'area retrostante il veicolo, proce-
dere lentamente in retromarcia.
5
6

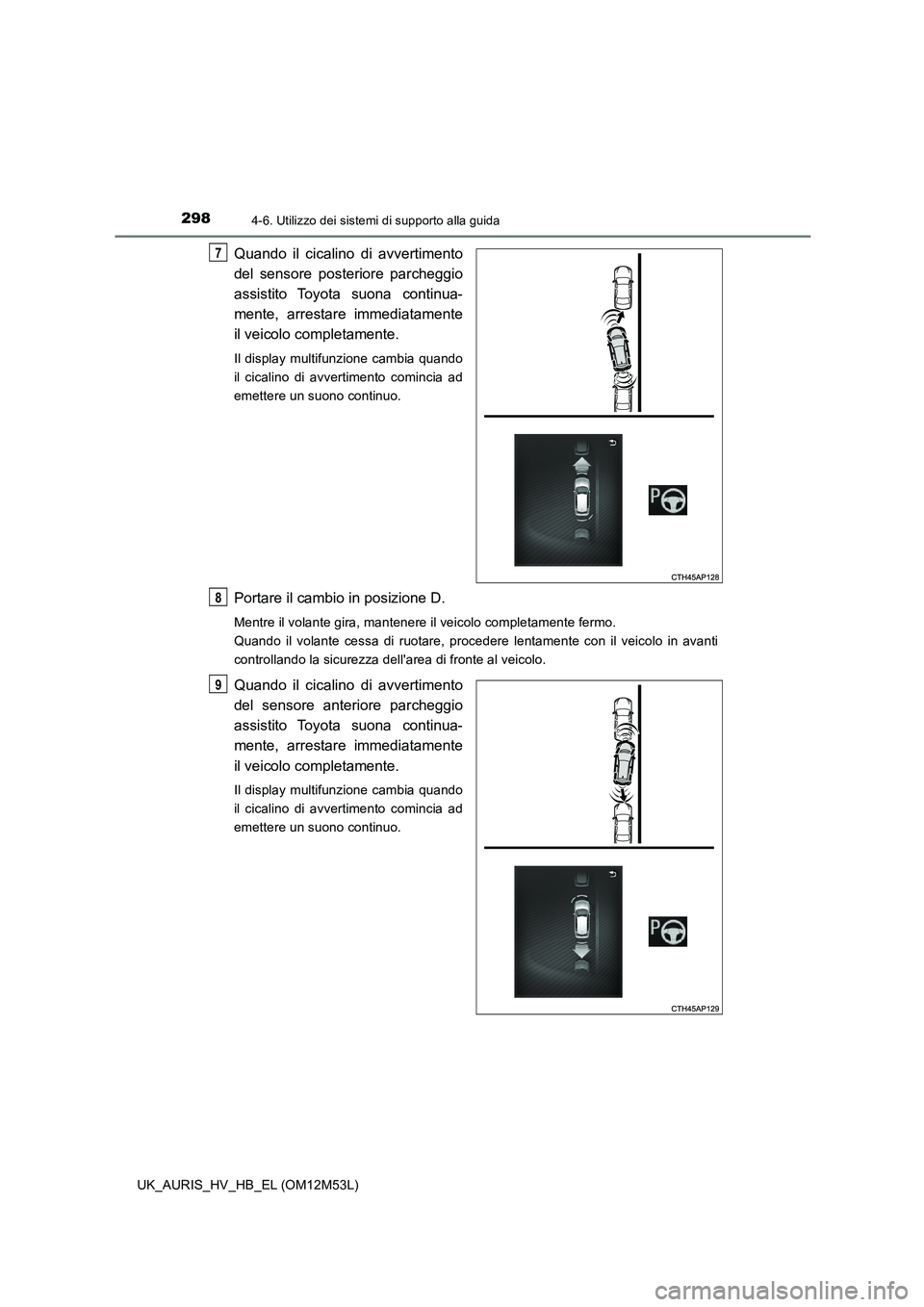

2984-6. Utilizzo dei sistemi di supporto alla guida
UK_AURIS_HV_HB_EL (OM12M53L)
Quando il cicalino di avvertimento
del sensore posteriore parcheggio
assistito Toyota suona continua-
mente, arrestare immediatamente
il veicolo completamente.
Il display multifunzione cambia quando
il cicalino di avvertimento comincia ad
emettere un suono continuo.
Portare il cambio in posizione D.
Mentre il volante gira, mantenere il veicolo completamente fermo.
Quando il volante cessa di ruotare, procedere lentamente con il veicolo in avanti
controllando la sicurezza dell'area di fronte al veicolo.
Quando il cicalino di avvertimento
del sensore anteriore parcheggio
assistito Toyota suona continua-
mente, arrestare immediatamente
il veicolo completamente.
Il display multifunzione cambia quando
il cicalino di avvertimento comincia ad
emettere un suono continuo.
7
8
9

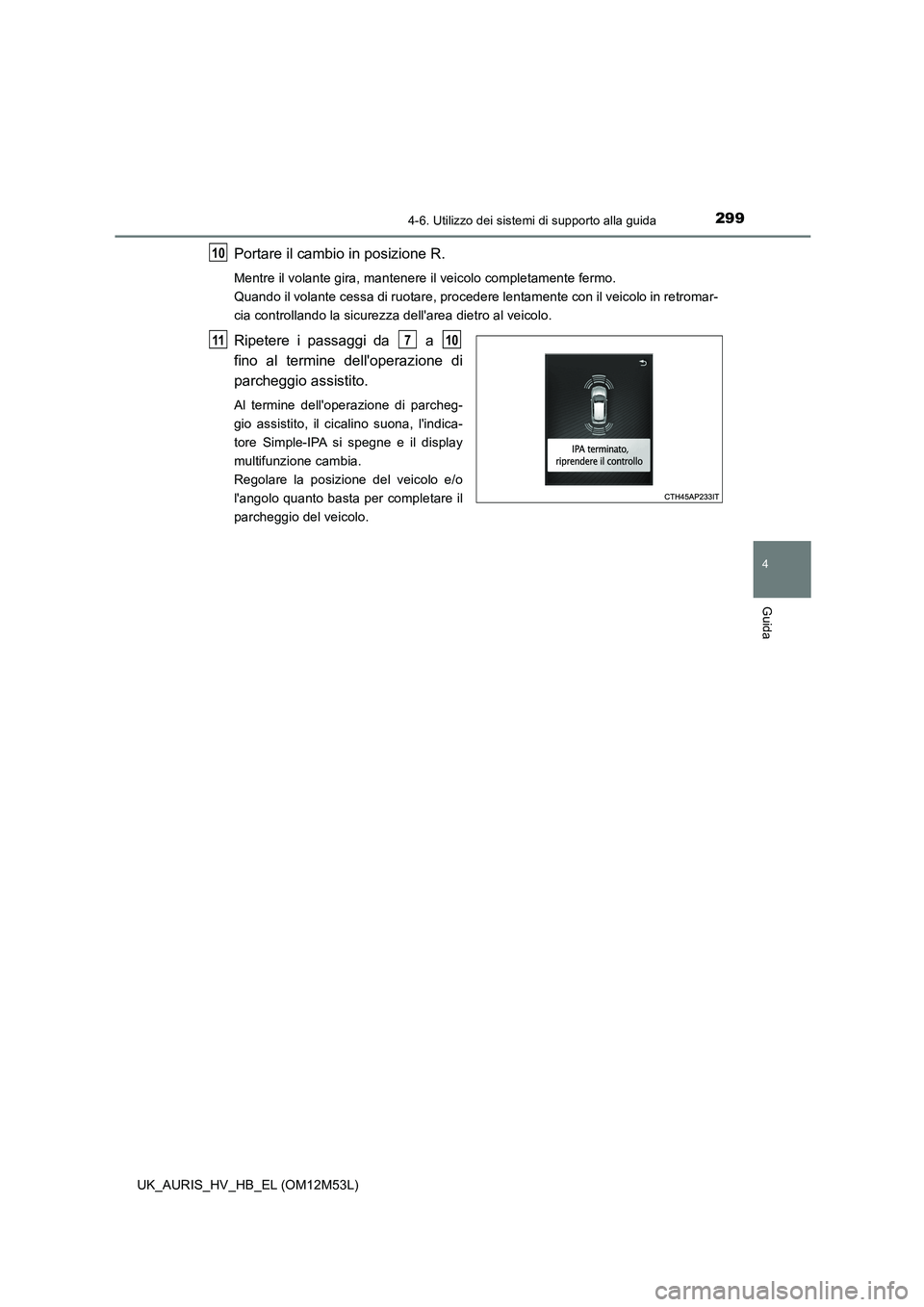

2994-6. Utilizzo dei sistemi di supporto alla guida
4
Guida
UK_AURIS_HV_HB_EL (OM12M53L)
Portare il cambio in posizione R.
Mentre il volante gira, mantenere il veicolo completamente fermo.
Quando il volante cessa di ruotare, procedere lentamente con il veicolo in retromar-
cia controllando la sicurezza dell'area dietro al veicolo.
Ripetere i passaggi da a
fino al termine dell'operazione di
parcheggio assistito.
Al termine dell'operazione di parcheg-
gio assistito, il cicalino suona, l'indica-
tore Simple-IPA si spegne e il display
multifunzione cambia.
Regolare la posizione del veicolo e/o
l'angolo quanto basta per completare il
parcheggio del veicolo.
10
11710

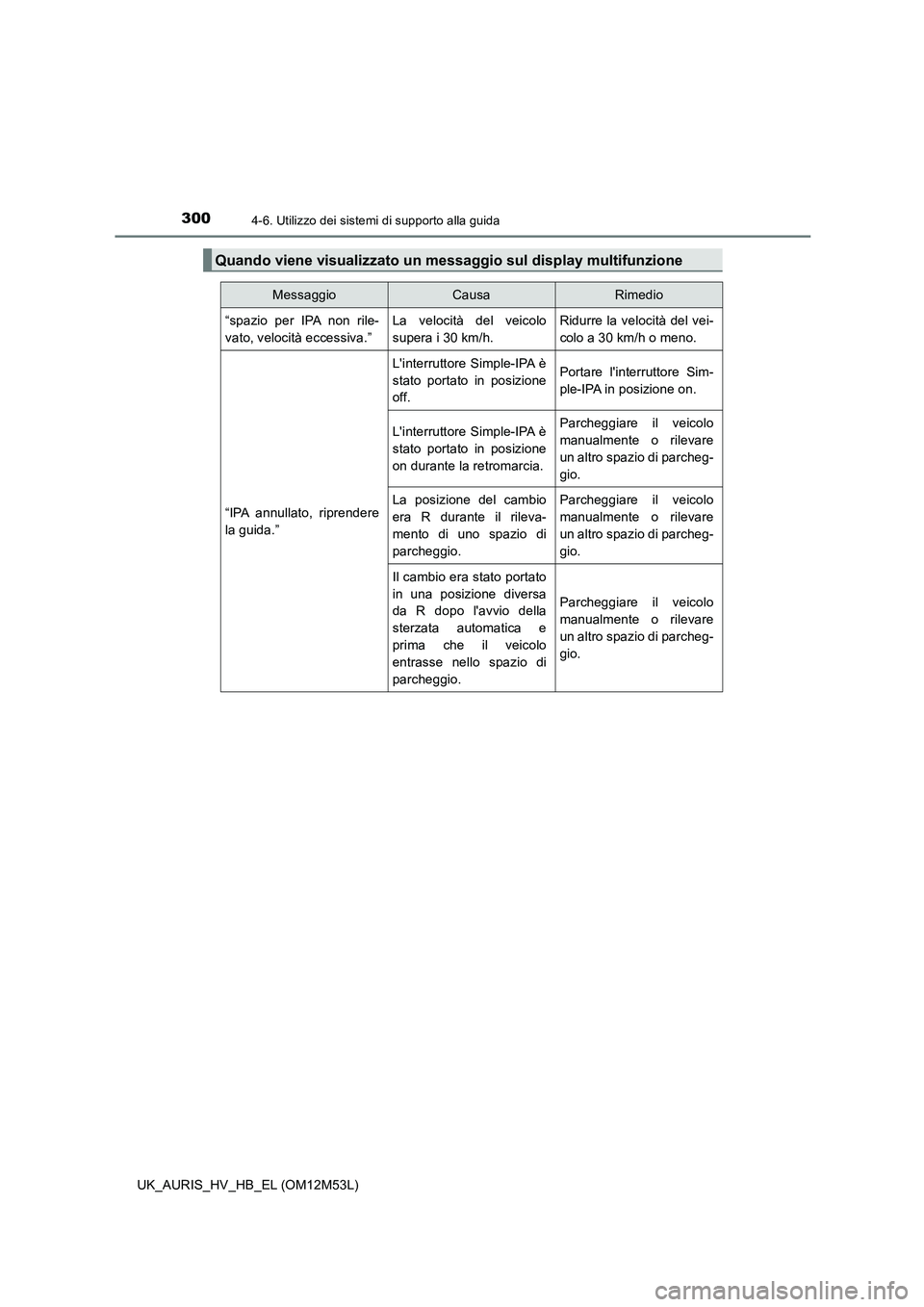

3004-6. Utilizzo dei sistemi di supporto alla guida
UK_AURIS_HV_HB_EL (OM12M53L)
Quando viene visualizzato un messaggio sul display multifunzione
MessaggioCausaRimedio
“spazio per IPA non rile-
vato, velocità eccessiva.”
La velocità del veicolo
supera i 30 km/h.
Ridurre la velocità del vei-
colo a 30 km/h o meno.
“IPA annullato, riprendere
la guida.”
L'interruttore Simple-IPA è
stato portato in posizione
off.
Portare l'interruttore Sim-
ple-IPA in posizione on.
L'interruttore Simple-IPA è
stato portato in posizione
on durante la retromarcia.
Parcheggiare il veicolo
manualmente o rilevare
un altro spazio di parcheg-
gio.
La posizione del cambio
era R durante il rileva-
mento di uno spazio di
parcheggio.
Parcheggiare il veicolo
manualmente o rilevare
un altro spazio di parcheg-
gio.
Il cambio era stato portato
in una posizione diversa
da R dopo l'avvio della
sterzata automatica e
prima che il veicolo
entrasse nello spazio di
parcheggio.
Parcheggiare il veicolo
manualmente o rilevare
un altro spazio di parcheg-
gio.
