2314-6. Använda körstödssystemen
OM12J68SE
4
Körning
nAktivera/inaktivera Toyotas parkeringssensorsystem
Detta system kan aktiveras/inaktiveras på in formationsdisplayen.
Visa inställningsdisplayen ( Sid. 86), tryck sedan på / på
rattkontrollen för att välja .
Tryck på rattkontrollen
för att aktivera/inaktivera
systemet.
I aktiverat läge tänds indike-
ringslampan till Toyota parke-
ringssensor.
När sensorerna känner av ett hinder visas grafik på informationsdis-
playen i förhållande till bilens läge och avstånd till hindret. Främre mittsensor visas
Främre hörnsensor och främre
sidsensor
Bakre hörnsensor visas
Bakre mittsensor visas
1
2
Bildskärm
1
2
3
4
OM12J68SE.book Page 231 Tuesday, December 1, 2015 3:31 PM

2324-6. Använda körstödssystemen
OM12J68SE
När en sensor känner av ett hinder visas riktningen och det ungefärliga
avståndet till hindret samtidigt som en ljudsignal hörs.
nHörnsensorer
Avståndsvisning och ljudsignal
Ungefärligt avstånd till
hindretInformationsdisplaySummerton
50 till 37,5 cm Medium
37,5 till 25 cm Snabb
Mindre än 25 cm Ihållande
OM12J68SE.book Page 232 Tuesday, December 1, 2015 3:31 PM

2334-6. Använda körstödssystemen
OM12J68SE
4
Körning
nFrämre sidsensorer
nMittsensorer
Ungefärligt avstånd till hindretInformationsdisplaySummerton
Mindre än 25 cm Ihållande
Ungefärligt avstånd till hindretInformationsdisplaySummerton
Fram: 100 till 55 cm Bak: 150 till 55 cm Långsam
55 till 42,5 cm Medium
42,5 till 30 cm Snabb
Mindre än 30 cm Ihållande
OM12J68SE.book Page 233 Tuesday, December 1, 2015 3:31 PM

2344-6. Använda körstödssystemen
OM12J68SE
Cirka 100 cm
Cirka 150 cm
Cirka 25 cm
Cirka 50 cm
Cirka 50 cm
Diagrammet visar sensorernas
avkänningsområde. Observera att
sensorerna inte kan känna av
hinder som är extremt nära bilen.
Avkänningsområdet kan variera
beroende på hindrets form etc.
Sensorernas avkänningsområde
1
2
3
4
5
OM12J68SE.book Page 234 Tuesday, December 1, 2015 3:31 PM

2354-6. Använda körstödssystemen
OM12J68SE
4
Körning
nToyotas system för parkering sassistans är funktionellt när
Startknappen är i tändningsläge.
l Frontsensor:
• Växelläget ändras till annat läge än P.
• Bilens hastighet är lägre än cirka 10 km/tim.
(Alla hastigheter när växelläget är i R)
l Sensorer bak:
Växelläget är i R.
n Sensorns avkänningsinformation
lVissa förhållanden beträffande bilen och omgivningen kan påverka senso-
rernas förmåga att korrekt känna av hinder. Speciella omständigheter där
sådant kan inträffa nämns nedan.
• Sensorn är täckt med smuts, snö eller is.
• En sensor är frusen.
• En sensor är täckt på något sätt.
• Bilen lutar starkt åt ena sidan.
• På en mycket gropig väg, i en backe, på grus eller på gräs.
• Det förekommer mycket oljud i bilens närhet, på grund av signalhorn,
motorcykelmotorer, luftbromsar i stora fordon, eller andra starka ljud som
genererar ultraljudsvågor.
• Ett annat fordon med parkeringssensorer är i närheten.
• En sensor täcks av en vattenstråle eller hårt regn.
• Bilen är utrustad med skärmskydd eller trådlös antenn.
• Bogseringsögla är monterad.
• En stötfångare eller sensor får en hård stöt.
• Bilen närmar sig en hög eller böjd kantsten.
• I skarpt solljus eller intensiv kyla.
• En fjädring som inte är Toyota-original (sänkt fjädring etc) har installerats.
Utöver exemplen ovan förekommer det att skyltar och andra föremål som, på
grund av formen, bedöms vara närmare än de i själva verket är.
l Formen på ett hinder kan göra att en sensor inte känner av det. Tänk därför
speciellt på dessa hinder:
• Kablar, staket, rep etc.
• Bomull, snö eller annat material som absorberar ljudvågor
• Föremål med spetsiga vinklar
• Låga hinder
• Höga hinder vars övre del skjuter ut i riktning mot din bil
OM12J68SE.book Page 235 Tuesday, December 1, 2015 3:31 PM

2364-6. Använda körstödssystemen
OM12J68SEn
Om ”Clear sonar.” visas på informationsdisplayen
En sensor kan vara smutsig eller täckt med snö eller is. Rengör i så fall sensorn
så att systemet återgår till det normala.
Om en sensor har fryst på grund av kall väderlek visas ett varningsmedde-
lande eller ett hinder känns eventuellt inte av. När sensorn tinar bör systemet
återgå till det normala.
n Om ”Check sonar system.” visas på informationsdisplayen
Systemet fungerar eventuellt inte korrekt på grund av funktionsstörning i
sensorn.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning undersöka bilen.
VA R N I N G
nVar försiktig när du använder Toyota parkeringsassistans
Observera följande säkerhetsanvisningar.
Annars finns det risk för att bilen inte kan framföras på säkert sätt vilket kan
orsaka en olycka.
l Använd inte sensorn vid hastigheter över 10 km/tim.
l Montera inga tillbehör inom sensorns driftsområde.
OBSERVERA
nAtt observera beträffande Toyo ta parkeringsassistanssensor
l Spruta inte vatten eller ånga mot sensorområdet.
Det kan leda till att fel uppstår i sensorn.
l Om din bil har varit utsatt för en olyckshändelse påverkar detta sensorerna
och kan leda till systemfel.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning.
OM12J68SE.book Page 236 Tuesday, December 1, 2015 3:31 PM

2374-6. Använda körstödssystemen
OM12J68SE
4
Körning
Simple-IPA, reglage
Bildskärm
Indikering
Simple-IPA (Intelligent parkeringsassistans)
: I förekommande fall
Simple-IPA är ett system som assisterar vid fickparkering. Vid
parkering mellan två parkerade fordon, eller i utrymmet bakom
ett parkerat fordon, används sensorerna som är monterade på
de främre stötfångarens sidor som känner av ett utrymme där
bilen kan parkeras. Parkeringsproceduren assisteras då av en
automatisk hantering av ratten.
Systemet känner av en till räckligt stor parkeringsyta
Parkerar bilen på ytan som känts av
*
Vrider ratten för att parkera på den avsedda parkeringsytan*
Parkering på den avsedda parkeringsytan är avslutad*
*
: Ratten rör sig automatiskt.
Simple-IPA , reglage och informationsdisplay
1
2
3
4
1
2
3
OM12J68SE.book Page 237 Tuesday, December 1, 2015 3:31 PM

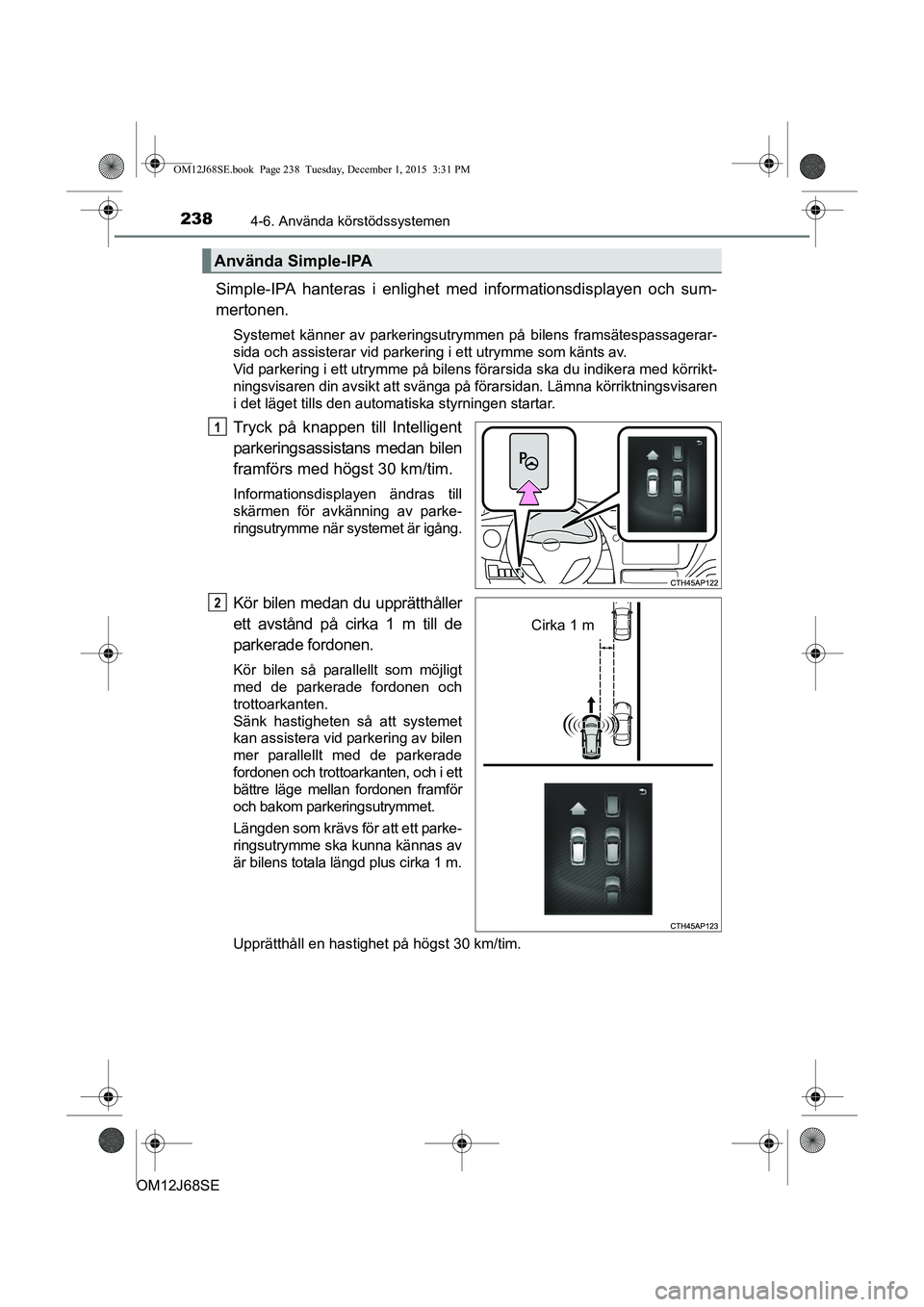

2384-6. Använda körstödssystemen
OM12J68SE
Simple-IPA hanteras i enlighet med informationsdisplayen och sum-
mertonen.
Systemet känner av parkeringsutrymmen på bilens framsätespassagerar-
sida och assisterar vid parkering i ett utrymme som känts av.
Vid parkering i ett utrymme på bilens förarsida ska du indikera med körrikt-
ningsvisaren din avsikt att svänga på förarsidan. Lämna körriktningsvisaren
i det läget tills den automatiska styrningen startar.
Tryck på knappen till Intelligent
parkeringsassistans medan bilen
framförs med högst 30 km/tim.
Informationsdisplayen ändras till
skärmen för avkänning av parke-
ringsutrymme när systemet är igång.
Kör bilen medan du upprätthåller
ett avstånd på cirka 1 m till de
parkerade fordonen.
Kör bilen så parallellt som möjligt
med de parkerade fordonen och
trottoarkanten.
Sänk hastigheten så att systemet
kan assistera vid parkering av bilen
mer parallellt med de parkerade
fordonen och trottoarkanten, och i ett
bättre läge mellan fordonen framför
och bakom parkeringsutrymmet.
Längden som krävs för att ett parke-
ringsutrymme ska kunna kännas av
är bilens totala längd plus cirka 1 m.
Upprätthåll en hastighet på högst 30 km/tim.
Använda Simple-IPA
1
Cirka 1 m
2
OM12J68SE.book Page 238 Tuesday, December 1, 2015 3:31 PM

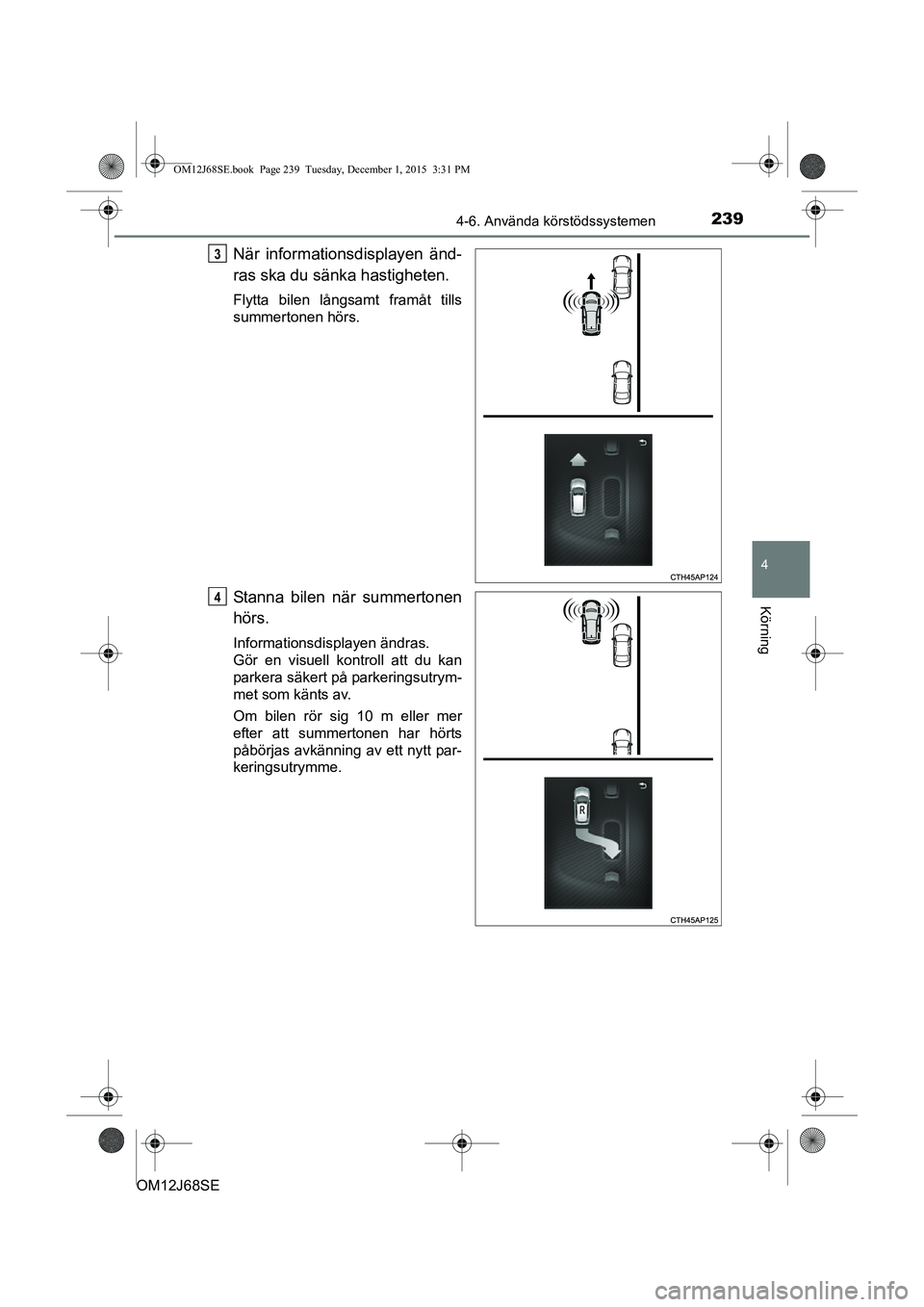

2394-6. Använda körstödssystemen
OM12J68SE
4
Körning
När informationsdisplayen änd-
ras ska du sänka hastigheten.
Flytta bilen långsamt framåt tills
summertonen hörs.
Stanna bilen när summertonen
hörs.
Informationsdisplayen ändras.
Gör en visuell kontroll att du kan
parkera säkert på parkeringsutrym-
met som känts av.
Om bilen rör sig 10 m eller mer
efter att summertonen har hörts
påbörjas avkänning av ett nytt par-
keringsutrymme.
3
4
OM12J68SE.book Page 239 Tuesday, December 1, 2015 3:31 PM

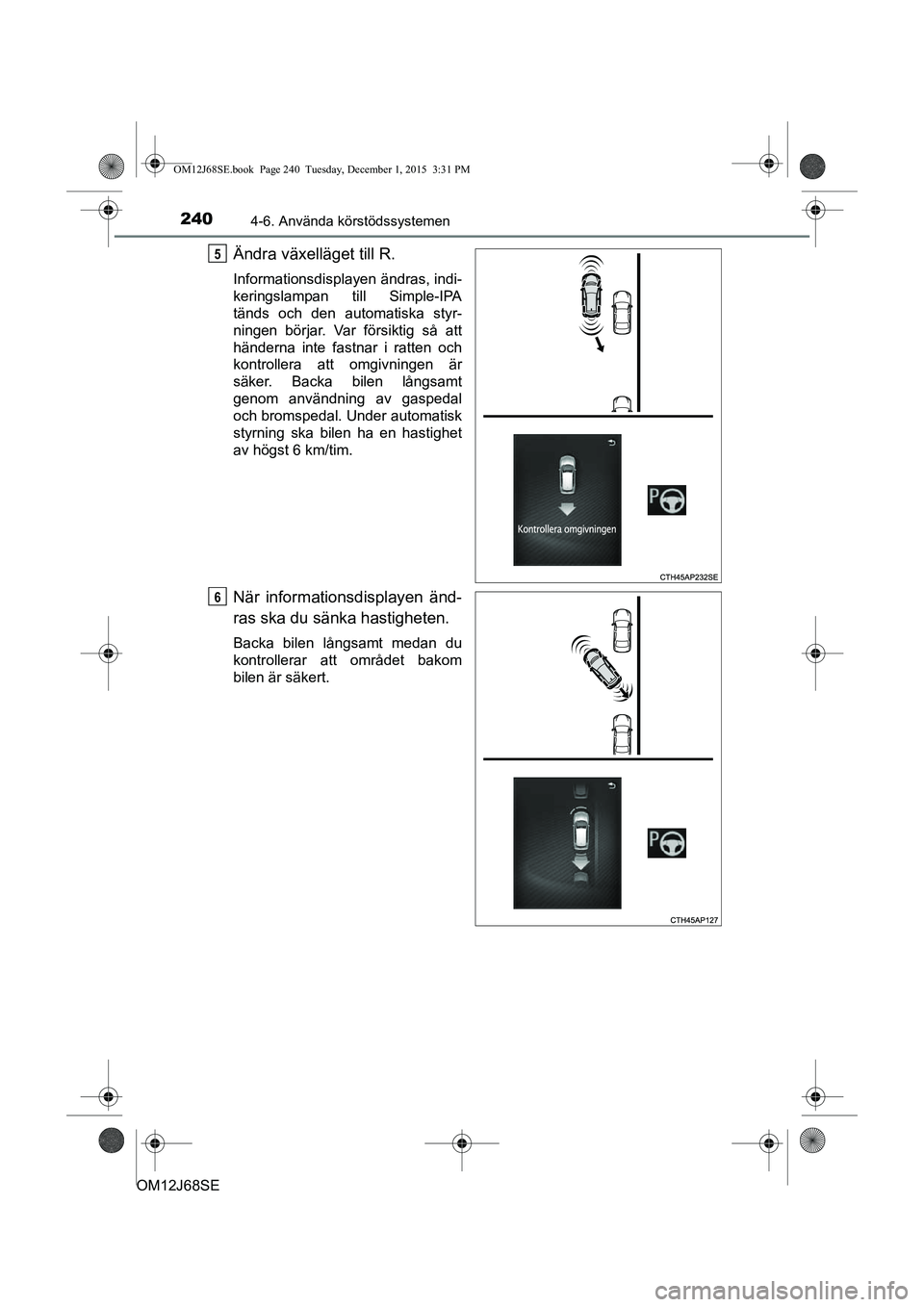

2404-6. Använda körstödssystemen
OM12J68SE
Ändra växelläget till R.
Informationsdisplayen ändras, indi-
keringslampan till Simple-IPA
tänds och den automatiska styr-
ningen börjar. Var försiktig så att
händerna inte fastnar i ratten och
kontrollera att omgivningen är
säker. Backa bilen långsamt
genom användning av gaspedal
och bromspedal. Under automatisk
styrning ska bilen ha en hastighet
av högst 6 km/tim.
När informationsdisplayen änd-
ras ska du sänka hastigheten.
Backa bilen långsamt medan du
kontrollerar att området bakom
bilen är säkert.
5
6
OM12J68SE.book Page 240 Tuesday, December 1, 2015 3:31 PM
