Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara.
Wyjàç ˝arówk´.
Podczas monta˝u ˝arówki wymienione czynnoÊci nale˝y wyko-
naç w odwrotnej kolejnoÊci.
Boczne kierunkowskazy
Zdjàç os∏on´.
W∏o˝yç p∏aski Êrubokr´t i prze-
sunàç wzd∏u˝ boku bocznego
kierunkowskazu.
W celu unikni´cia uszkodze-
nia samochodu koƒcówk´ Êru-
bokr´ta nale˝y owinàç taÊmà.
Nacisnàç na 2 klipsy i wyjàç
boczny kierunkowskaz z obu-
dowy.2
1
4
3
2
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie451
7
Obs∏uga techniczna i konserwacja
20 IO AURIS HV 12J68E 5/28/15 10:50 AM Page 451 (Black plate)

Usunàç gniazdo z obudowy
Êwiat∏a bocznego kierun-
kowskazu.
Wyjàç ˝arówk´.
Wymieniç ˝arówk´ i zamo-
cowaç gniazdo w obudowie
Êwiat∏a bocznego kierun-
kowskazu.
Wyrównaç rowki gniazda
z obudowà Êwiat∏a bocznego
kierunkowskazu.
Zamocowaç w obudowie
z wiàzkà przewodów prze-
chodzàcych przez dolnà
cz´Êç bocznego kierunkow-
skazu.6
5
4
3
4527-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
20 IO AURIS HV 12J68E 5/28/15 10:50 AM Page 452 (Black plate)

Dopasowaç 6 wyst´pów
i zamocowaç os∏on´.
Odg∏os klikni´cia potwierdzi,
˝e os∏ona jest prawid∏owo za-
montowana.
Wymiana pozosta∏ych ˝arówek
W razie przepalenia jednej z ni˝ej wymienionych ˝arówek nale˝y
zleciç jej wymian´ autoryzowanej stacji obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi.
Âwiat∏a g∏ówne (wersje z ledowymi Êwiat∏ami g∏ównymi)
Przednie Êwiat∏a pozycyjne, Êwiat∏a do jazdy dziennej
Górne Êwiat∏o hamowania
Tylne Êwiat∏a pozycyjne
Tylne Êwiat∏o przeciwmgielne
Âwiat∏a LED
Âwiat∏a g∏ówne (wersje z ledowymi Êwiat∏ami g∏ównymi), przednie Êwiat∏a po-
zycyjne, Êwiat∏a do jazdy dziennej, górne Êwiat∏o hamowania, tylne Êwiat∏a po-
zycyjne i tylne Êwiat∏o przeciwmgielne sk∏adajà si´ z zespo∏u pó∏przewodniko-
wych diod Êwiecàcych (LED). W razie przepalenia którejkolwiek diody nale˝y
zwróciç si´ do autoryzowanej stacji obs∏ugi Toyoty lub innego specjalistycz-
nego warsztatu w celu wymiany Êwiat∏a.
Skropliny na wewn´trznej powierzchni kloszy lamp
Chwilowe pokrycie si´ wilgocià wewn´trznych powierzchni kloszy Êwiate∏ ze-
wn´trznych nie jest oznakà usterki.
W wymienionych poni˝ej sytuacjach nale˝y skontaktowaç si´ z autoryzowa-
nà stacjà obs∏ugi Toyoty lub innym specjalistycznym warsztatem:
Du˝e krople wody na wewn´trznej powierzchni kloszy lamp.
Woda wewnàtrz lampy.
Podczas wymiany ˝arówek
S. 440
7
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie453
7
Obs∏uga techniczna i konserwacja
20 IO AURIS HV 12J68E 5/28/15 10:50 AM Page 453 (Black plate)

4547-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Nie wolno dokonywaç ˝adnych przeróbek elementów zawieszenia i podwozia,
np. instalowaç elementy podwy˝szajàce zawieszenie, dodatkowe podk∏adki dy-
stansowe, spr´˝yny itp. Mo˝e to prowadziç do niebezpiecznej zmiany w∏asnoÊci
jezdnych i utraty panowania nad pojazdem.
Amor tyzatory majà znaczàcy wp∏yw na komfor t i bezpieczeƒstwo jazdy. Syste-
matyczna kontrola stanu amor tyzatorów pozwoli w por´ wykryç ich os∏abione
dzia∏anie. Prosimy jednak pami´taç, ˝e gwarancja obejmuje tylko i wy∏àcznie
usterki amor tyzatorów, których przyczynà jest wada materia∏owa bàdê produk-
cyjna. Natomiast naturalne zu˝ycie, proporcjonalne do przebiegu i sposobu
eksploatacji, nie jest obj´te gwarancjà.
W celu utrzymania sprawnoÊci technicznej pojazdu i zapewnienia zadowole-
nia z jego bezawaryjnej eksploatacji u˝ytkownik powinien dbaç o przeprowa-
dzanie niezb´dnych czynnoÊci obs∏ugowych, takich jak regulacja silnika,
ustawianie geometrii kó∏, czyszczenie i wymiana filtrów, czyszczenie uk∏adu
hamulcowego i uk∏adu ch∏odzenia silnika, regulacja naciàgu pasków nap´-
dowych, wymiana ok∏adzin ciernych oraz uzupe∏nianie p∏ynów i substancji
smarujàcych, a tak˝e ubytków pow∏ok lakierowych wywo∏anych czynnikami
zewn´trznymi. Tego rodzaju czynnoÊci obs∏ugowe nie sà obj´te zobowiàza-
niami gwaranta.
Naturalne zu˝ycie cz´Êci i materia∏ów eksploatacyjnych, takich jak Êwiece za-
p∏onowe, koƒcówki wtryskiwaczy, paski nap´dowe, tarcze hamulcowe, klocki
i szcz´ki hamulcowe, elementy filtrujàce, p∏yny, substancje smarujàce, ˝arówki,
bezpieczniki, elementy gumowe wycieraczek szyb, elementy gumowe zawie-
szenia i inne, nie jest obj´te gwarancjà.
Wyst´powanie warstwy tlenków na powierzchniach elementów uk∏adów: na-
p´dowego, kierowniczego, hamulcowego i wydechowego oraz we wn´kach
kó∏ i wewnàtrz komory silnika, nie zmniejszajàcej funkcjonalnoÊci tych ele-
mentów, nie podlega naprawom ani wymianom w ramach gwarancji.
Wymiana ˝arówek
Wy∏àczyç Êwiat∏a. Nie nale˝y przyst´powaç do wymiany ˝arówki bezpo-
Êrednio po wy∏àczeniu Êwiate∏.
˚arówki silnie rozgrzewajà si´ i mogà spowodowaç oparzenia.
Nie chwytaç szklanej cz´Êci ˝arówki nieos∏oni´tà d∏onià. Gdy konieczne
jest chwycenie za szklanà cz´Êç ˝arówki, nale˝y u˝yç czystej szmatki,
aby uniknàç zawilgocenia lub zat∏uszczenia ˝arówki.
Zarysowanie lub upuszczenie ˝arówki grozi jej przepaleniem bàdê p´k-
ni´ciem.
˚arówki wraz ze wszystkimi elementami dodatkowymi nale˝y prawid∏o-
wo zamocowaç. W przeciwnym wypadku mo˝e dojÊç do uszkodzeƒ na
skutek przegrzania, po˝aru bàdê wnikni´cia wilgoci do wn´trza lampy.
Mo˝e to doprowadziç do jej uszkodzenia lub skraplania si´ wody na we-
wn´trznej powierzchni klosza.
W celu ograniczenia ryzyka awarii lub po˝aru
Dok∏adnie obsadziç ˝arówk´ w oprawie i zablokowaç.
Zawieszenie i podwozie
20 IO AURIS HV 12J68E 5/28/15 10:50 AM Page 454 (Black plate)

455
8-1. Podstawowe informacje
Âwiat∏a awaryjne ..................456
Gdy samochód wymaga
zatrzymania w sytuacji
awaryjnej ...........................4578-2. Post´powanie w sytuacjach
awaryjnych
Gdy samochód wymaga
holowania...........................458
W razie podejrzenia
nieprawid∏owoÊci................464
Gdy zaÊwieci si´ lampka
ostrzegawcza lub rozlegnie si´
sygna∏ ostrzegawczy ..........465
Gdy zostanie wyÊwietlony
komunikat ..........................472
Gdy zostanie przebita opona
(wersje wyposa˝one w ko∏o
zapasowe) .........................481
Gdy zostanie przebita
opona (wersje wyposa˝one
w awaryjny zestaw naprawczy
do ogumienia) ....................493
Gdy wystàpià trudnoÊci
z uruchomieniem hybrydowego
uk∏adu nap´dowego ..........508
Gdy elektroniczny kluczyk nie
dzia∏a prawid∏owo ..............510
Gdy zostanie roz∏adowany
akumulator 12-woltowy ......513
Gdy hybrydowy uk∏ad nap´dowy
ulegnie przegrzaniu ...........518
Gdy samochód ugrz´ênie ....523
8Sytuacje awaryjne
20 IO AURIS HV 12J68E 5/28/15 10:50 AM Page 455 (Black plate)

Nacisnàç przycisk.
Zacznà migaç wszystkie kierun-
kowskazy.
Ponowne naciÊni´cie przycisku
wy∏àcza Êwiat∏a awaryjne.
Âwiat∏a awaryjne
Zbyt d∏ugie pozostawienie w∏àczonych Êwiate∏ awaryjnych, gdy hybrydowy
uk∏ad nap´dowy nie pracuje (nie Êwieci si´ lampka kontrolna stanu gotowoÊci
„READY”), mo˝e doprowadziç do roz∏adowania akumulatora 12-woltowego.
4568-1. Podstawowe informacje
Âwiat∏a awar yjne
Âwiat∏a awaryjne s∏u˝à do ostrzegania innych u˝ytkowników
drogi, w sytuacji gdy samochód zosta∏ unieruchomiony na drodze
z powodu np. usterki.
20 IO AURIS HV 12J68E 5/28/15 10:50 AM Page 456 (Black plate)

Obiema stopami równomiernie i mocno nacisnàç peda∏ hamulca
zasadniczego.
Nie nale˝y naciskaç peda∏u hamulca zasadniczego w sposób pulsacyjny,
poniewa˝ spowoduje to zwi´kszenie wysi∏ku potrzebnego do zatrzymania
samochodu.
Dêwigni´ przek∏adni nap´dowej przestawiç w po∏o˝enie neutralne N.
óJe˝eli dêwignia przek∏adni nap´dowej zosta∏a przestawiona w po-
∏o˝enie neutralne N
Po zwolnieniu zatrzymaç samochód w bezpiecznym miejscu.
Wy∏àczyç hybrydowy uk∏ad nap´dowy.
óJe˝eli dêwignia przek∏adni nap´dowej nie mo˝e zostaç przestawiona
w po∏o˝enie neutralne N
Wciskajàc peda∏ hamulca zasadniczego obiema stopami z pe∏nà si∏à,
doprowadziç do uzyskania mo˝liwie jak najmniejszej pr´dkoÊci.
Wy∏àczyç hybrydowy uk∏ad
nap´dowy, przytrzymujàc wci-
Êni´ty przycisk rozruchu przez
co najmniej 2 sekundy lub
szybko nacisnàç go co naj-
mniej 3–krotnie.
Zatrzymaç samochód w bezpiecznym miejscu.
5
4
3
4
3
2
1
8-1. Podstawowe informacje457
8
Sytuacje awaryjne
Gdy samochód wymaga zatrzymania
w sytuacji awar yjnej
W sytuacji awaryjnej, gdy nie jest mo˝liwe zatrzymanie samo-
chodu w zwyk∏y sposób, mo˝na tego dokonaç, wykonujàc na-
st´pujàce dzia∏ania:
Przytrzymaç wciÊni´ty przez
co najmniej 2 sekundy lub szybko
nacisnàç go co najmniej 3–krotnie
W przypadku koniecznoÊci wy∏àczenia hybrydowego uk∏adu nap´do-
wego podczas jazdy
Gdy hybrydowy uk∏ad nap´dowy zostanie wy∏àczony, przestanie dzia∏aç
wspomaganie w uk∏adzie kierowniczym i w zwiàzku z tym kierownica b´-
dzie stawia∏a zwi´kszony opór. Zanim zostanie wy∏àczony hybrydowy uk∏ad
nap´dowy, nale˝y w maksymalnym stopniu ograniczyç pr´dkoÊç jazdy.
20 IO AURIS HV 12J68E 5/28/15 10:50 AM Page 457 (Black plate)

W opisanych poni˝ej sytuacjach nie jest mo˝liwe holowanie tego sa-
mochodu przez inny pojazd za pomocà linki holowniczej lub ∏aƒcucha
holowniczego, poniewa˝ przednie ko∏a mogà byç zablokowane przez
blokad´ hamulca postojowego. W takiej sytuacji nale˝y skontaktowaç
si´ z autoryzowanà stacjà obs∏ugi Toyoty, innym specjalistycznym
warsztatem lub wykwalifikowanà pomocà drogowà.
Usterka w uk∏adzie automatycznego po∏o˝enia P. (
S. 472)
Usterka w uk∏adzie elektronicznej blokady rozruchu hybrydowego
uk∏adu nap´dowego. (
S. 82)
Usterka w systemie elektronicznego kluczyka. (
S. 510)
Roz∏adowany akumulator 12-woltowy. (
S. 513)
4588-2. Post´powanie w sytuacjach awaryjnych
Gdy samochód wymaga holowania
Je˝eli zajdzie koniecznoÊç holowania tego samochodu, zalecane
jest skorzystanie z us∏ug autoryzowanej stacji obs∏ugi Toyoty, in-
nego specjalistycznego warsztatu lub wykwalifikowanej pomocy
drogowej. Samochód powinien byç holowany z uniesionà osià
jezdnà lub na platformie.
Podczas holowania nale˝y zawsze u˝ywaç ∏aƒcuchów zabezpieczajà-
cych oraz przestrzegaç wszystkich obowiàzujàcych przepisów.
Sytuacje, w których nie jest mo˝liwe holowanie tego samochodu p r zez
inny pojazd
20 IO AURIS HV 12J68E 5/28/15 10:50 AM Page 458 (Black plate)

Opisane poni˝ej objawy mogà sygnalizowaç usterk´ przek∏adni nap´dowej.
W takiej sytuacji przed przystàpieniem do holowania tego samochodu
nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty, innym
specjalistycznym warsztatem lub wykwalifikowanà pomocà drogowà.
Je˝eli zaÊwieci si´ lampka ostrzegawcza hybrydowego uk∏adu na-
p´dowego i samochód nie mo˝e ruszyç z miejsca.
Samochód generuje nietypowe odg∏osy.
Aby uniknàç uszkodzenia nadwozia,
nie wolno holowaç tego samochodu
w pozycji podwieszonej.
óUniesiona przednia oÊóUniesiona tylna oÊ
Zwolniç hamulec postojowy. Pod przednie ko∏a nale˝y pod∏o˝yç
wózek holowniczy.
8-2. Post´powanie w sytuacjach awaryjnych459
8
Sytuacje awaryjne

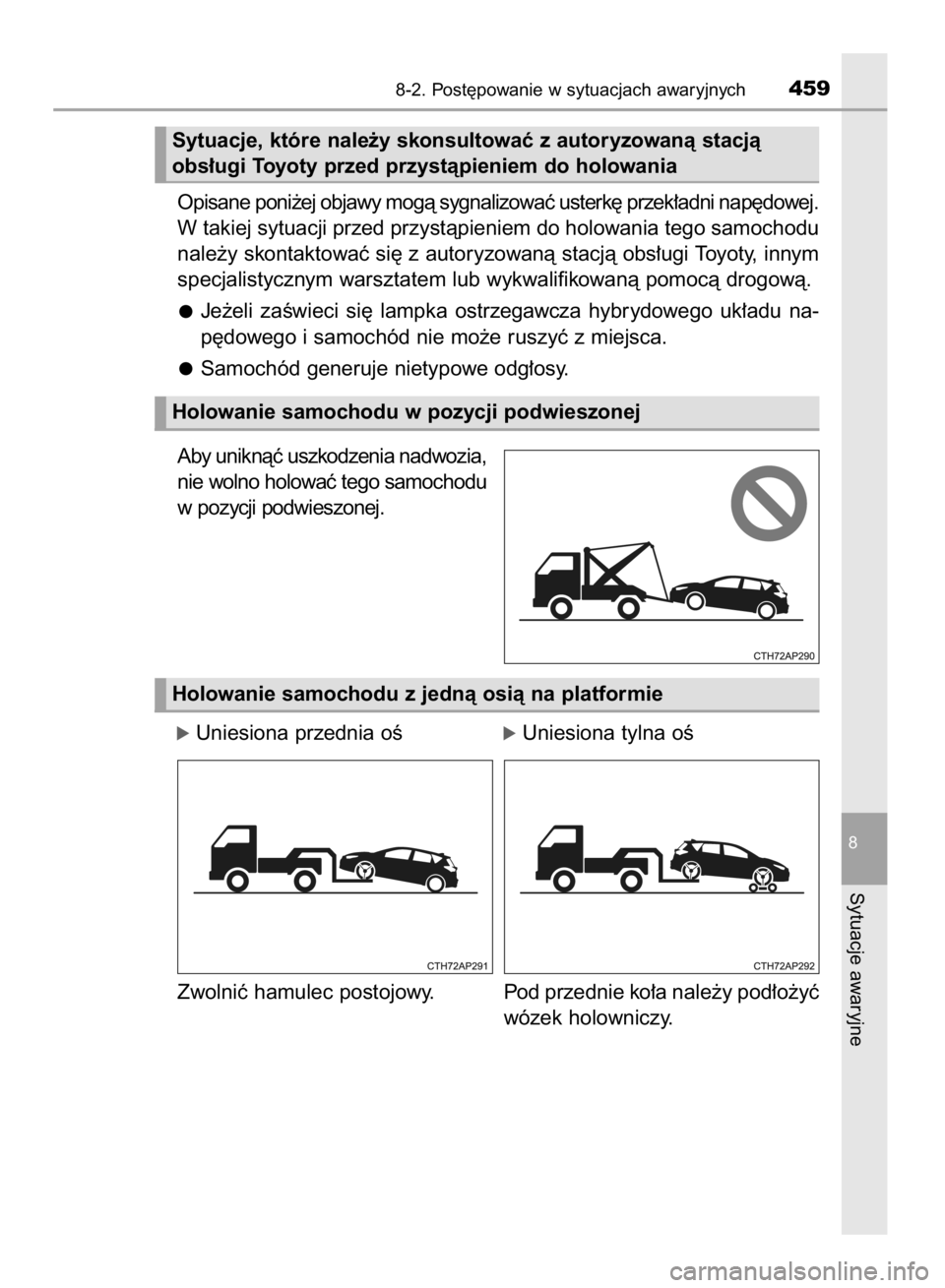

Sytuacje, które nale˝y skonsultowaç z autoryzowanà stacjà
obs∏ugi Toyoty przed przystàpieniem do holowania
Holowanie samochodu w pozycji podwieszonej
Holowanie samochodu z jednà osià na platformie
20 IO AURIS HV 12J68E 5/28/15 10:50 AM Page 459 (Black plate)

Uruchomiç hamulec postojowy i przyciskiem rozruchu wybraç stan
wy∏àczony.
Pod wszystkimi 4 ko∏ami nale˝y umieÊciç kliny blokujàce, aby uniknàç sto-
czenia si´ samochodu.
Samochód nale˝y zabezpie-
czyç, mocujàc pasami jego
ko∏a do pod∏ogi platformy sa-
mochodowej w sposób przed-
stawiony na ilustracji.
W sytuacji awaryjnej, gdy nie jest osiàgalna specjalistyczna pomoc
drogowa, samochód ten mo˝e byç holowany przy u˝yciu linki holowniczej
lub ∏aƒcucha holowniczego zamocowanego do przewidzianego do tego
celu zaczepu holowniczego. Ten sposób holowania mo˝e byç wyko-
rzystywany jedynie na drogach o utwardzonych nawierzchniach, na
krótkim odcinku i z pr´dkoÊcià nieprzekraczajàcà 5 km/h.
Kierowca musi pozostaç w samochodzie, odpowiednio kierujàc i ope-
rujàc hamulcami. Wszystkie ko∏a, pó∏osie nap´dowe, uk∏ad nap´dowy,
uk∏ad kierowniczy oraz hamulce muszà byç sprawne.2
1
4608-2. Post´powanie w sytuacjach awaryjnych
Przewo˝enie na platformie samochodowej
Holowanie awaryjne
20 IO AURIS HV 12J68E 5/28/15 10:50 AM Page 460 (Black plate)
