2414-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12J68FI
4
Ajaminen

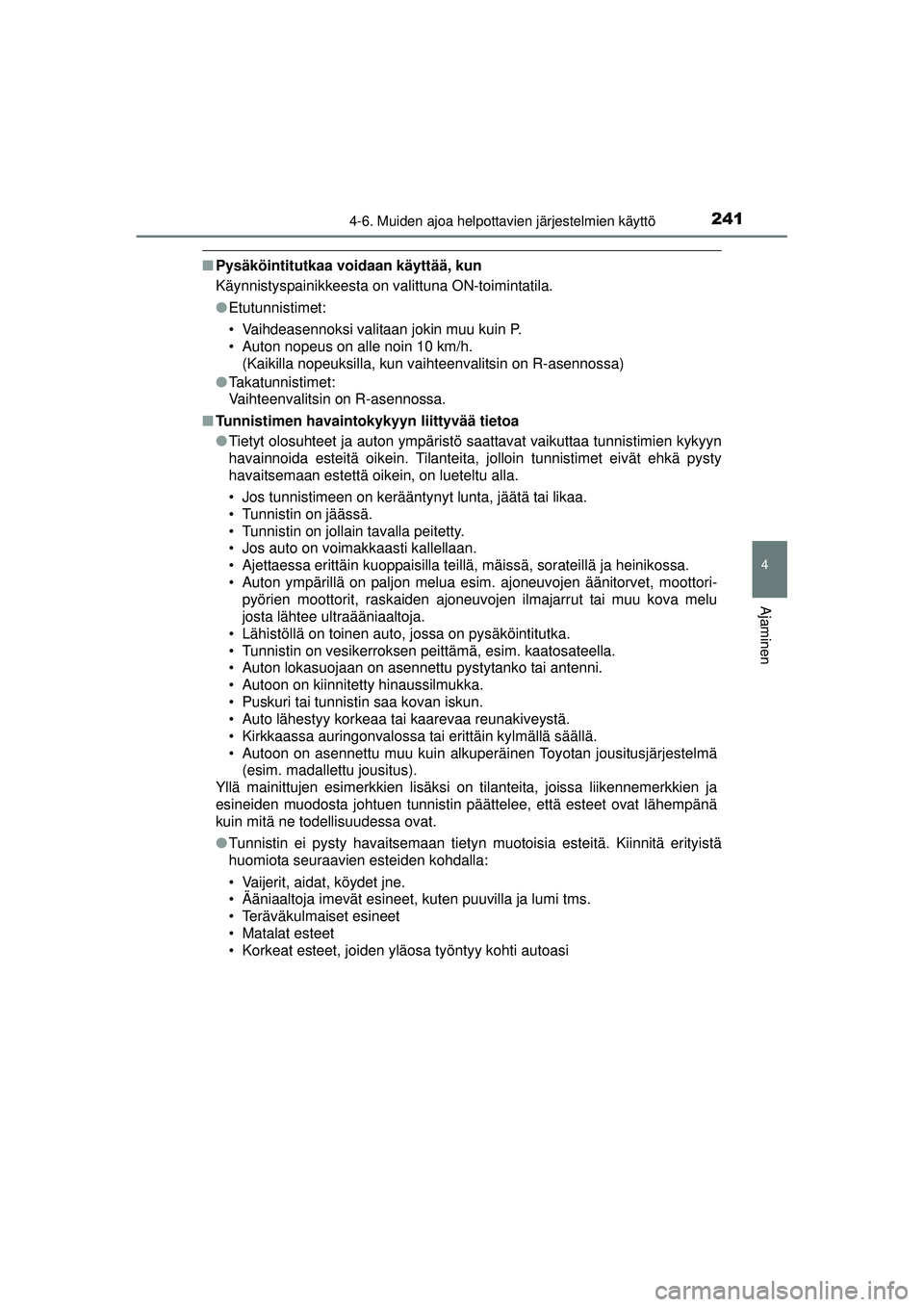

■Pysäköintitutkaa voidaan käyttää, kun
Käynnistyspainikkeesta on valittuna ON-toimintatila.
●Etutunnistimet:
• Vaihdeasennoksi valitaan jokin muu kuin P.
• Auton nopeus on alle noin 10 km/h.
(Kaikilla nopeuksilla, kun vaihteenvalitsin on R-asennossa)
● Takatunnistimet:
Vaihteenvalitsin on R-asennossa.
■ Tunnistimen havaintokykyyn liittyvää tietoa
●Tietyt olosuhteet ja auton ympäristö saattavat vaikuttaa tunnistimien kykyyn
havainnoida esteitä oikein. Tilanteita, jolloin tunnistimet eivät ehkä pysty
havaitsemaan estettä oikein, on lueteltu alla.
• Jos tunnistimeen on kerääntynyt lunta, jäätä tai likaa.
• Tunnistin on jäässä.
• Tunnistin on jollain tavalla peitetty.
• Jos auto on voimakkaasti kallellaan.
• Ajettaessa erittäin kuoppaisilla teillä, mäissä, sorateillä ja heinikossa.
• Auton ympärillä on paljon melua esim. ajoneuvojen äänitorvet, moottori-
pyörien moottorit, raskaiden ajoneuvojen ilmajarrut tai muu kova melu
josta lähtee ultraääniaaltoja.
• Lähistöllä on toinen auto, jossa on pysäköintitutka.
• Tunnistin on vesikerroksen peittämä, esim. kaatosateella.
• Auton lokasuojaan on asennettu pystytanko tai antenni.
• Autoon on kiinnitetty hinaussilmukka.
• Puskuri tai tunnistin saa kovan iskun.
• Auto lähestyy korkeaa tai kaarevaa reunakiveystä.
• Kirkkaassa auringonvalossa tai erittäin kylmällä säällä.
• Autoon on asennettu muu kuin alkuperäinen Toyotan jousitusjärjestelmä (esim. madallettu jousitus).
Yllä mainittujen esimerkkien lisäksi on tilanteita, joissa liikennemerkkien ja
esineiden muodosta johtuen tunnistin päättelee, että esteet ovat lähempänä
kuin mitä ne todellisuudessa ovat.
● Tunnistin ei pysty havaitsemaan tietyn muotoisia esteitä. Kiinnitä erityistä
huomiota seuraavien esteiden kohdalla:
• Vaijerit, aidat, köydet jne.
• Ääniaaltoja imevät esineet, kuten puuvilla ja lumi tms.
• Teräväkulmaiset esineet
• Matalat esteet
• Korkeat esteet, joiden yläosa työntyy kohti autoasi
OM12J68FI.book Page 241 Thursday, August 13, 2015 1:12 PM

2424-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12J68FI■

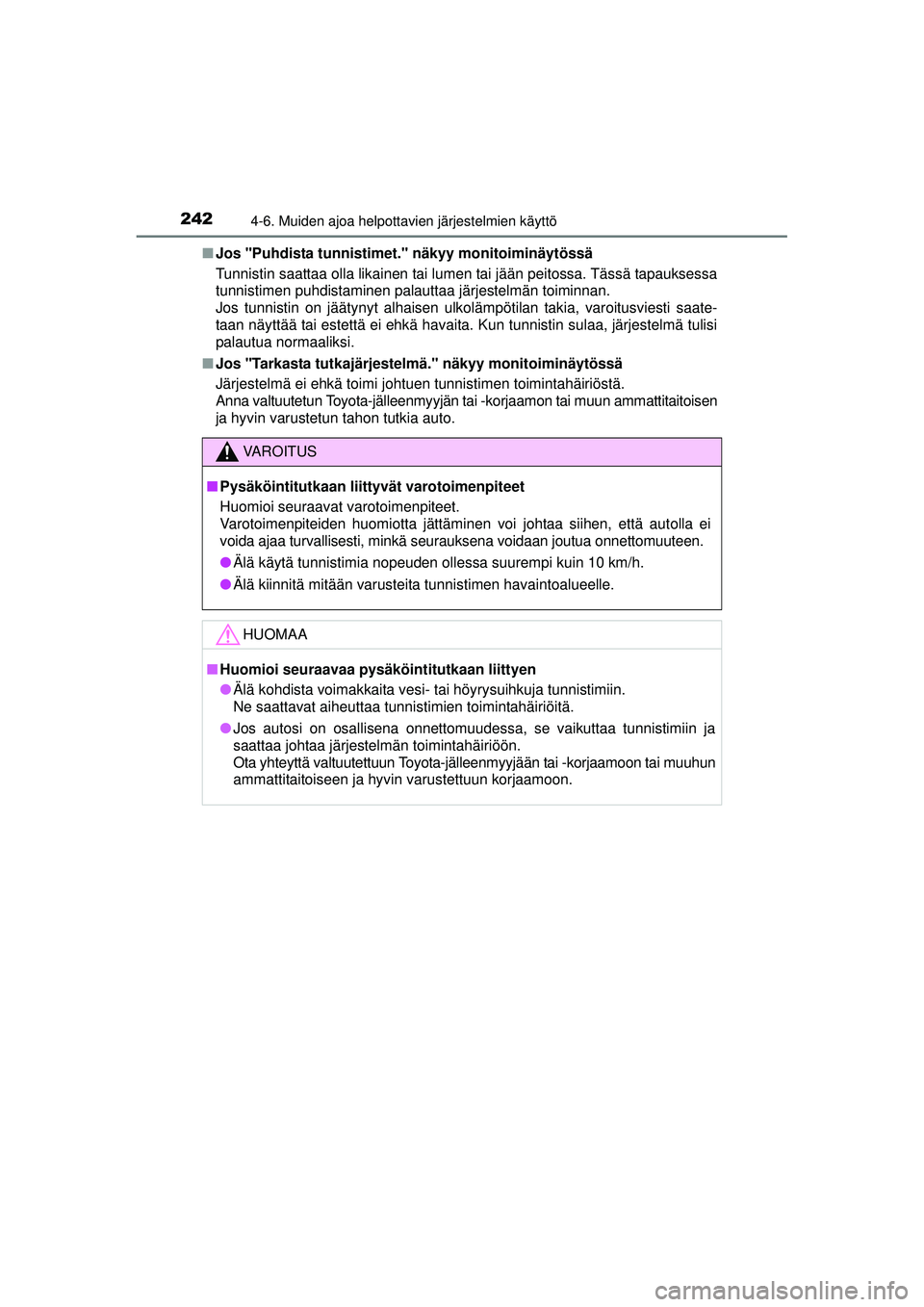

Jos "Puhdista tunnistime t." näkyy monitoiminäytössä
Tunnistin saattaa olla likainen tai lumen tai jään peitossa. Tässä tapauksessa
tunnistimen puhdistaminen palauttaa järjestelmän toiminnan.
Jos tunnistin on jäätynyt alhaisen ulkolämpötilan takia, varoitusviesti saate-
taan näyttää tai estettä ei ehkä havaita. Kun tunnistin sulaa, järjestelmä tulisi
palautua normaaliksi.
■ Jos "Tarkasta tutkajärjestel mä." näkyy monitoiminäytössä
Järjestelmä ei ehkä toimi johtuen tunnistimen toimintahäiriöstä.
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen
ja hyvin varustetun tahon tutkia auto.
VAROITUS
■ Pysäköintitutkaan liittyvät varotoimenpiteet
Huomioi seuraavat varotoimenpiteet.
Varotoimenpiteiden huomiotta jättäminen voi johtaa siihen, että autolla ei
voida ajaa turvallisesti, minkä seurauksena voidaan joutua onnettomuuteen.
● Älä käytä tunnistimia nopeuden ollessa suurempi kuin 10 km/h.
● Älä kiinnitä mitään varusteita tunnistimen havaintoalueelle.
HUOMAA
■Huomioi seuraavaa pysäk öintitutkaan liittyen
● Älä kohdista voimakkaita vesi- tai höyrysuihkuja tunnistimiin.
Ne saattavat aiheuttaa tunnistimien toimintahäiriöitä.
● Jos autosi on osallisena onnettomuudessa, se vaikuttaa tunnistimiin ja
saattaa johtaa järjestelmän toimintahäiriöön.
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon.
OM12J68FI.book Page 242 Thursday, August 13, 2015 1:12 PM

2434-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12J68FI
4
Ajaminen
Pysäköintiavustimen katkaisin
Näyttö
Merkkivalo

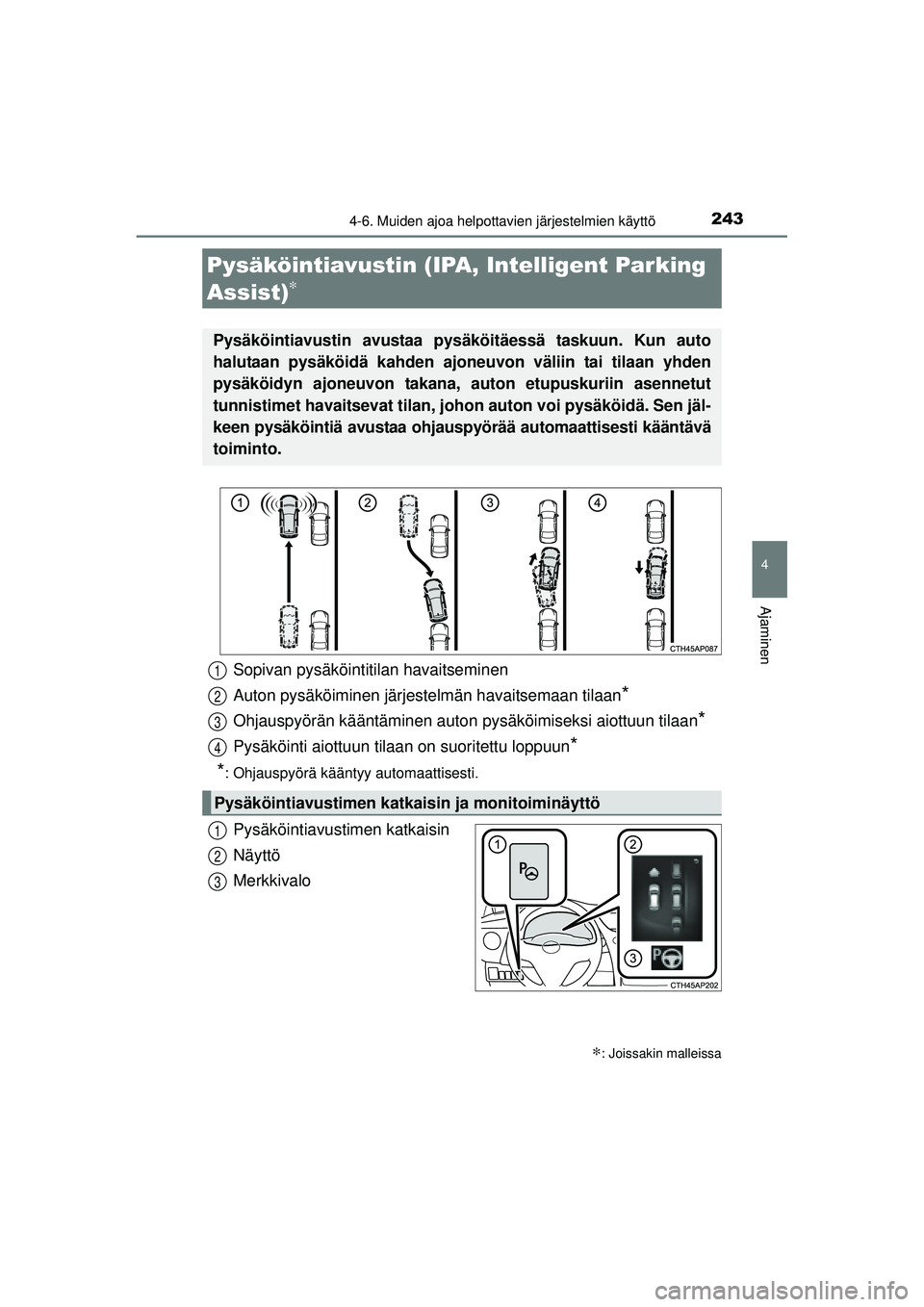

Pysäköintiavustin (IPA, Intelligent Parking
Assist)
∗
∗: Joissakin malleissa
Pysäköintiavustin avustaa pysäköitäessä taskuun. Kun auto
halutaan pysäköidä kahden ajoneuvon väliin tai tilaan yhden
pysäköidyn ajoneuvon takana, auton etupuskuriin asennetut
tunnistimet havaitsevat tilan, johon auton voi pysäköidä. Sen jäl-
keen pysäköintiä avustaa ohjauspyörää automaattisesti kääntävä
toiminto.
Sopivan pysäköintitilan havaitseminen
Auton pysäköiminen järjestelmän havaitsemaan tilaan
*
Ohjauspyörän kääntäminen auton pysäköimiseksi aiottuun tilaan*
Pysäköinti aiottuun tilaan on suoritettu loppuun*
*
: Ohjauspyörä kääntyy automaattisesti.
Pysäköintiavustimen katka isin ja monitoiminäyttö
1
2
3
4
1
2
3
OM12J68FI.book Page 243 Thursday, August 13, 2015 1:12 PM

2444-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12J68FI

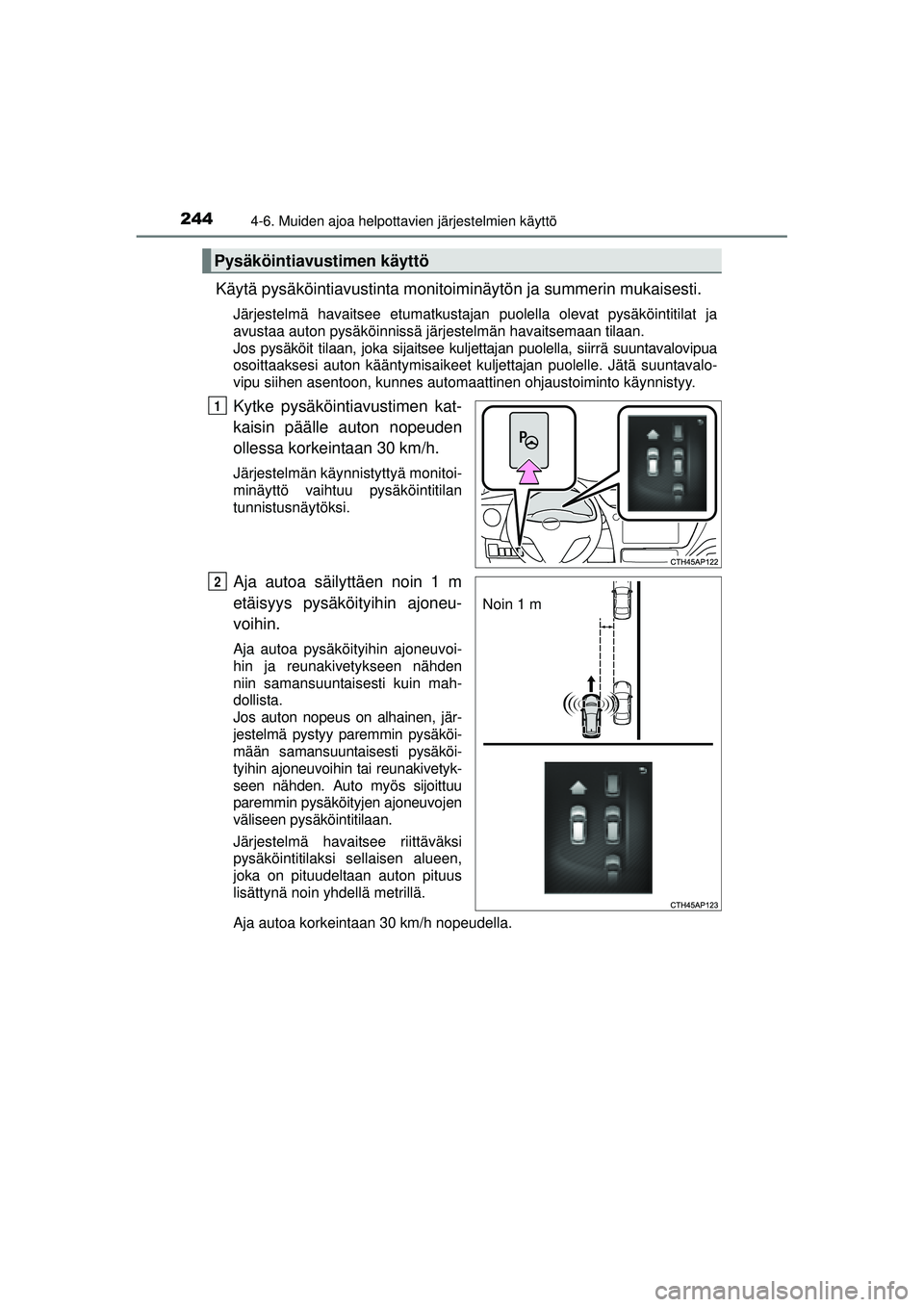

Käytä pysäköintiavustinta monitoiminäytön ja summerin mukaisesti.
Järjestelmä havaitsee etumatkustajan puolella olevat pysäköintitilat ja
avustaa auton pysäköinnissä järjestelmän havaitsemaan tilaan.
Jos pysäköit tilaan, joka sijaitsee kuljettajan puolella, siirrä suuntavalovipua
osoittaaksesi auton kääntymisaikeet kuljettajan puolelle. Jätä suuntavalo-
vipu siihen asentoon, kunnes automaattinen ohjaustoiminto käynnistyy.
Kytke pysäköintiavustimen kat-
kaisin päälle auton nopeuden
ollessa korkeintaan 30 km/h.
Järjestelmän käynnistyttyä monitoi-
minäyttö vaihtuu pysäköintitilan
tunnistusnäytöksi.
Aja autoa säilyttäen noin 1 m
etäisyys pysäköityihin ajoneu-
voihin.
Aja autoa pysäköityihin ajoneuvoi-
hin ja reunakivetykseen nähden
niin samansuuntaisesti kuin mah-
dollista.
Jos auton nopeus on alhainen, jär-
jestelmä pystyy paremmin pysäköi-
mään samansuuntaisesti pysäköi-
tyihin ajoneuvoihin tai reunakivetyk-
seen nähden. Auto myös sijoittuu
paremmin pysäköityjen ajoneuvojen
väliseen pysäköintitilaan.
Järjestelmä havaitsee riittäväksi
pysäköintitilaksi sellaisen alueen,
joka on pituudeltaan auton pituus
lisättynä noin yhdellä metrillä.
Aja autoa korkeintaan 30 km/h nopeudella.
Pysäköintiavustimen käyttö
1
Noin 1 m
2
OM12J68FI.book Page 244 Thursday, August 13, 2015 1:12 PM

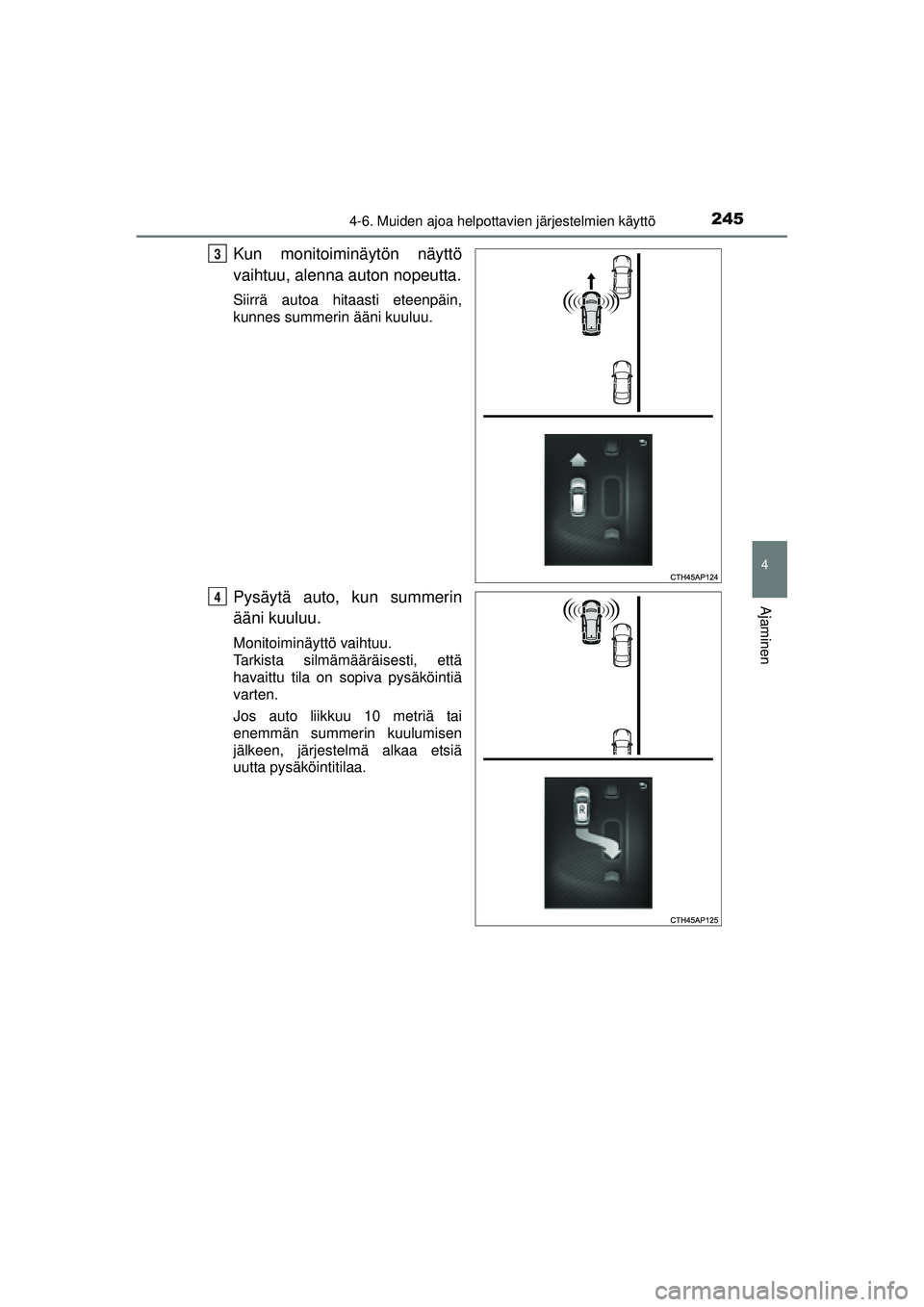

2454-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12J68FI
4
Ajaminen
Kun monitoiminäytön näyttö
vaihtuu, alenna auton nopeutta.
Siirrä autoa hitaasti eteenpäin,
kunnes summerin ääni kuuluu.
Pysäytä auto, kun summerin
ääni kuuluu.
Monitoiminäyttö vaihtuu.
Tarkista silmämääräisesti, että
havaittu tila on sopiva pysäköintiä
varten.
Jos auto liikkuu 10 metriä tai
enemmän summerin kuulumisen
jälkeen, järjestelmä alkaa etsiä
uutta pysäköintitilaa.
3
4
OM12J68FI.book Page 245 Thursday, August 13, 2015 1:12 PM

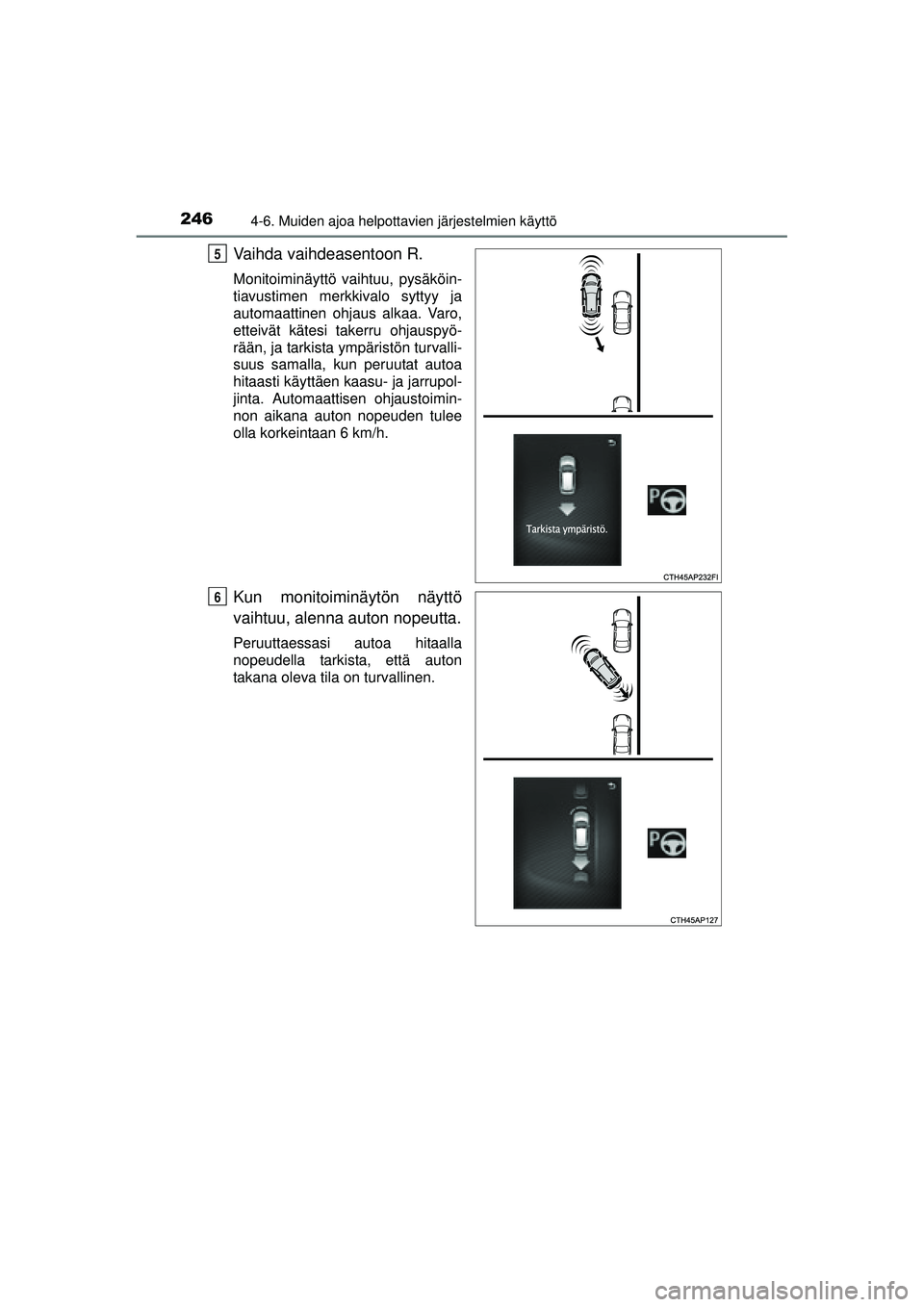

2464-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12J68FI
Vaihda vaihdeasentoon R.
Monitoiminäyttö vaihtuu, pysäköin-
tiavustimen merkkivalo syttyy ja
automaattinen ohjaus alkaa. Varo,
etteivät kätesi takerru ohjauspyö-
rään, ja tarkista ympäristön turvalli-
suus samalla, kun peruutat autoa
hitaasti käyttäen kaasu- ja jarrupol-
jinta. Automaattisen ohjaustoimin-
non aikana auton nopeuden tulee
olla korkeintaan 6 km/h.
Kun monitoiminäytön näyttö
vaihtuu, alenna auton nopeutta.
Peruuttaessasi autoa hitaalla
nopeudella tarkista, että auton
takana oleva tila on turvallinen.
5
6
OM12J68FI.book Page 246 Thursday, August 13, 2015 1:12 PM

2474-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12J68FI
4
Ajaminen

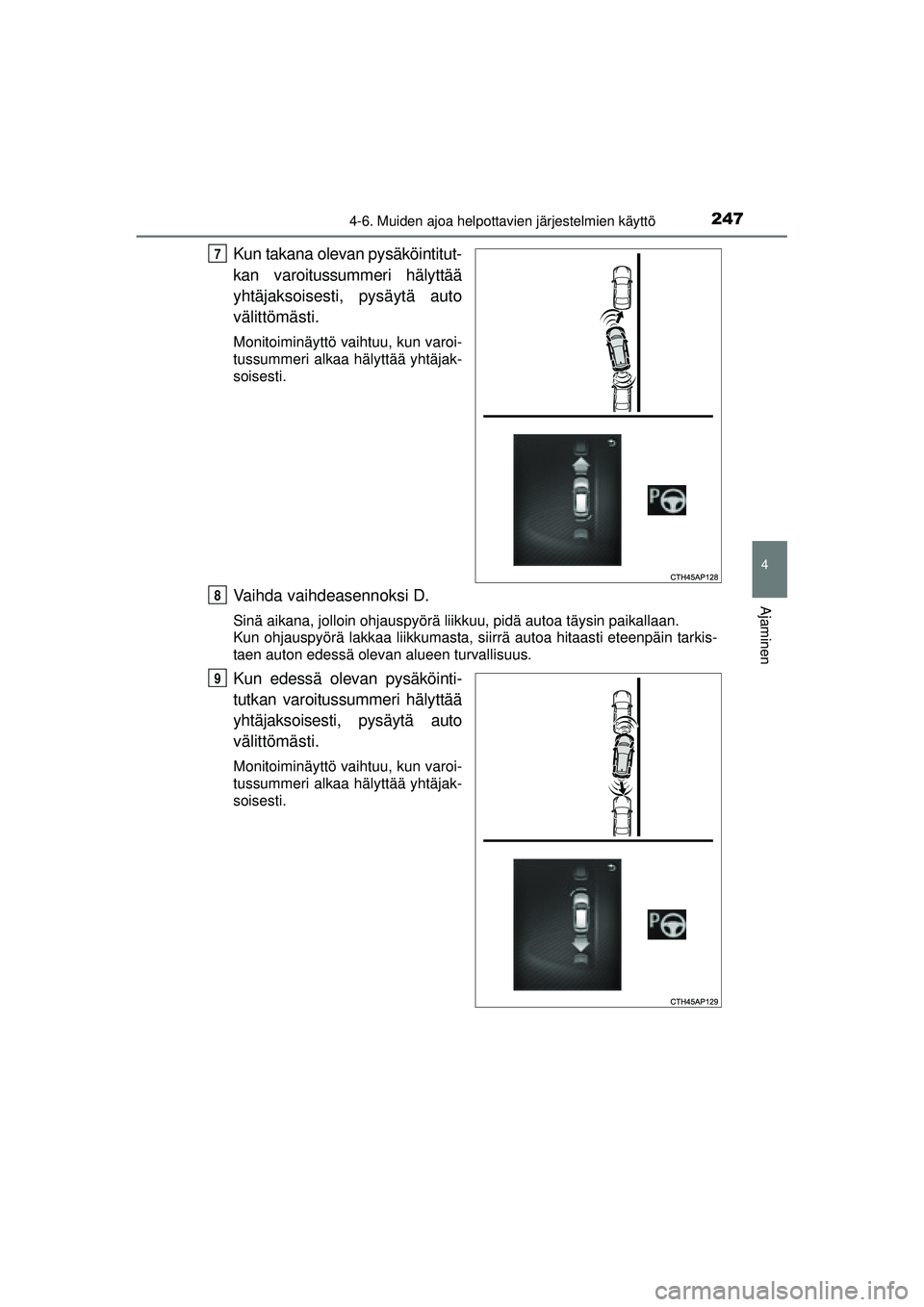

Kun takana olevan pysäköintitut-
kan varoitussummeri hälyttää
yhtäjaksoisesti, pysäytä auto
välittömästi.
Monitoiminäyttö vaihtuu, kun varoi-
tussummeri alkaa hälyttää yhtäjak-
soisesti.
Vaihda vaihdeasennoksi D.
Sinä aikana, jolloin ohjauspyörä liikkuu, pidä autoa täys\
in paikallaan.
Kun ohjauspyörä lakkaa liikkumasta, siirrä autoa hitaasti eteenpäin tarkis-
taen auton edessä olevan alueen turvallisuus.
Kun edessä olevan pysäköinti-
tutkan varoitussummeri hälyttää
yhtäjaksoisesti, pysäytä auto
välittömästi.
Monitoiminäyttö vaihtuu, kun varoi-
tussummeri alkaa hälyttää yhtäjak-
soisesti.
7
8
9
OM12J68FI.book Page 247 Thursday, August 13, 2015 1:12 PM

2484-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12J68FI

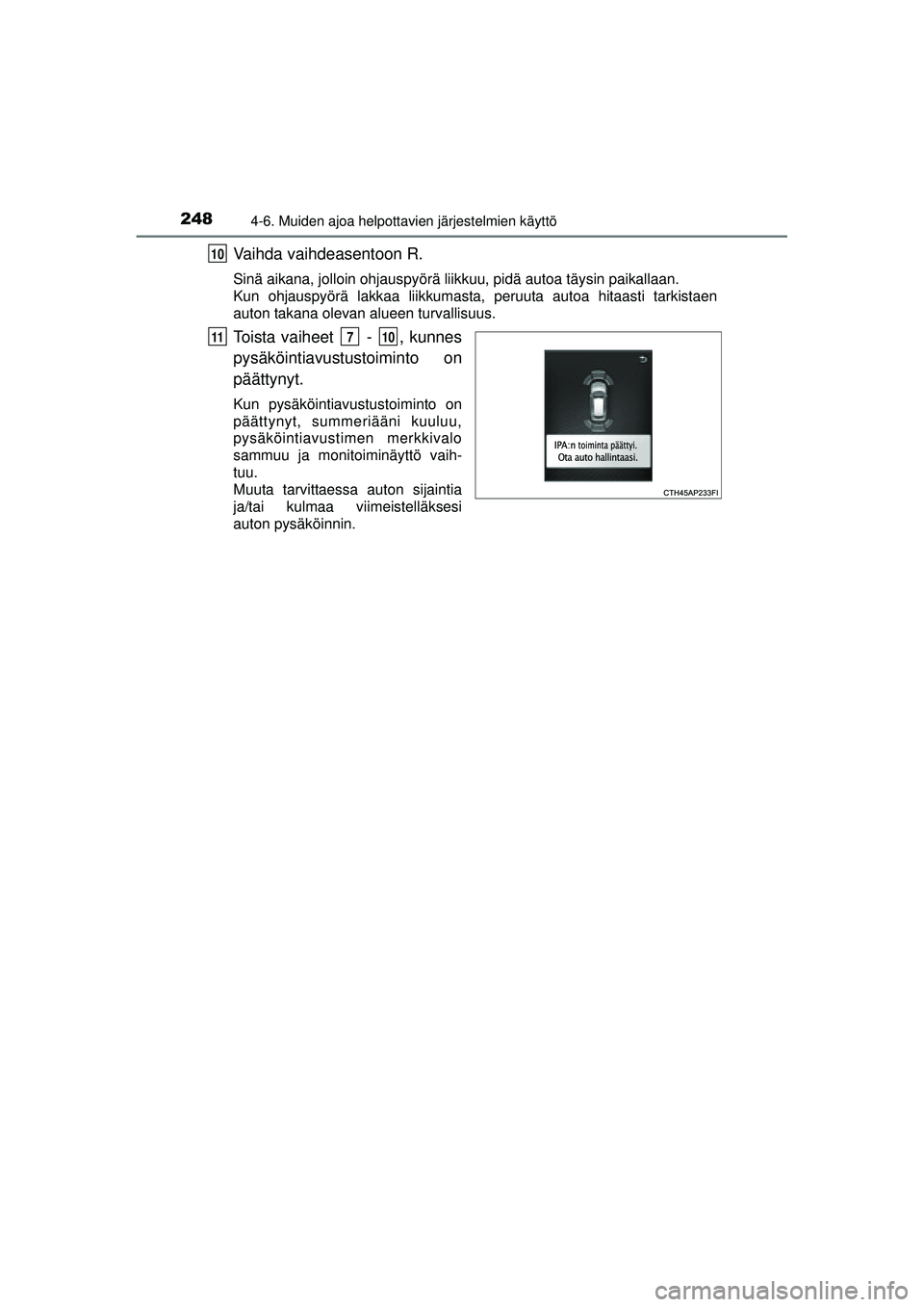

Vaihda vaihdeasentoon R.
Sinä aikana, jolloin ohjauspyörä liikkuu, pidä autoa täys\
in paikallaan.
Kun ohjauspyörä lakkaa liikkumasta, peruuta autoa hitaasti tarkistaen
auton takana olevan alueen turvallisuus.
Toista vaiheet - , kunnes
pysäköintiavustustoiminto on
päättynyt.
Kun pysäköintiavustustoiminto on
päättynyt, summeriääni kuuluu,
pysäköintiavustimen merkkivalo
sammuu ja monitoiminäyttö vaih-
tuu.
Muuta tarvittaessa auton sijaintia
ja/tai kulmaa viimeistelläksesi
auton pysäköinnin.
10
11710
OM12J68FI.book Page 248 Thursday, August 13, 2015 1:12 PM

2494-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12J68FI
4
Ajaminen

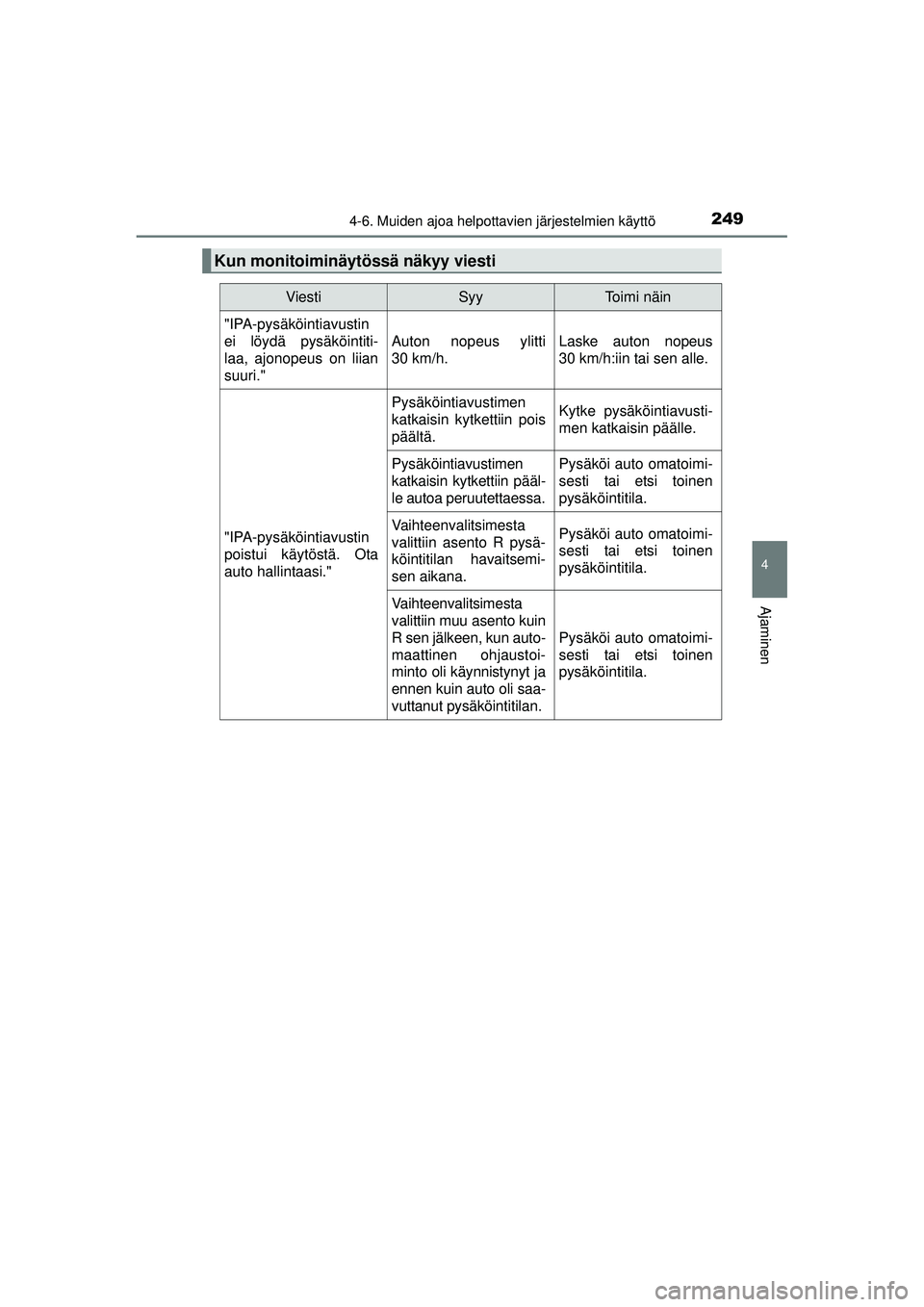

Kun monitoiminäytössä näkyy viesti
ViestiSyyToimi näin
"IPA-pysäköintiavustin
ei löydä pysäköintiti-
laa, ajonopeus on liian
suuri." Auton nopeus ylitti
30 km/h.
Laske auton nopeus
30 km/h:iin tai sen alle.
"IPA-pysäköintiavustin
poistui käytöstä. Ota
auto hallintaasi."
Pysäköintiavustimen
katkaisin kytkettiin pois
päältä.Kytke pysäköintiavusti-
men katkaisin päälle.
Pysäköintiavustimen
katkaisin kytkettiin pääl-
le autoa peruutettaessa.Pysäköi auto omatoimi-
sesti tai etsi toinen
pysäköintitila.
Vaihteenvalitsimesta
valittiin asento R pysä-
köintitilan havaitsemi-
sen aikana.Pysäköi auto omatoimi-
sesti tai etsi toinen
pysäköintitila.
Vaihteenvalitsimesta
valittiin muu asento kuin
R sen jälkeen, kun auto-
maattinen ohjaustoi-
minto oli käynnistynyt ja
ennen kuin auto oli saa-
vuttanut pysäköintitilan.
Pysäköi auto omatoimi-
sesti tai etsi toinen
pysäköintitila.
OM12J68FI.book Page 249 Thursday, August 13, 2015 1:12 PM

2504-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12J68FI

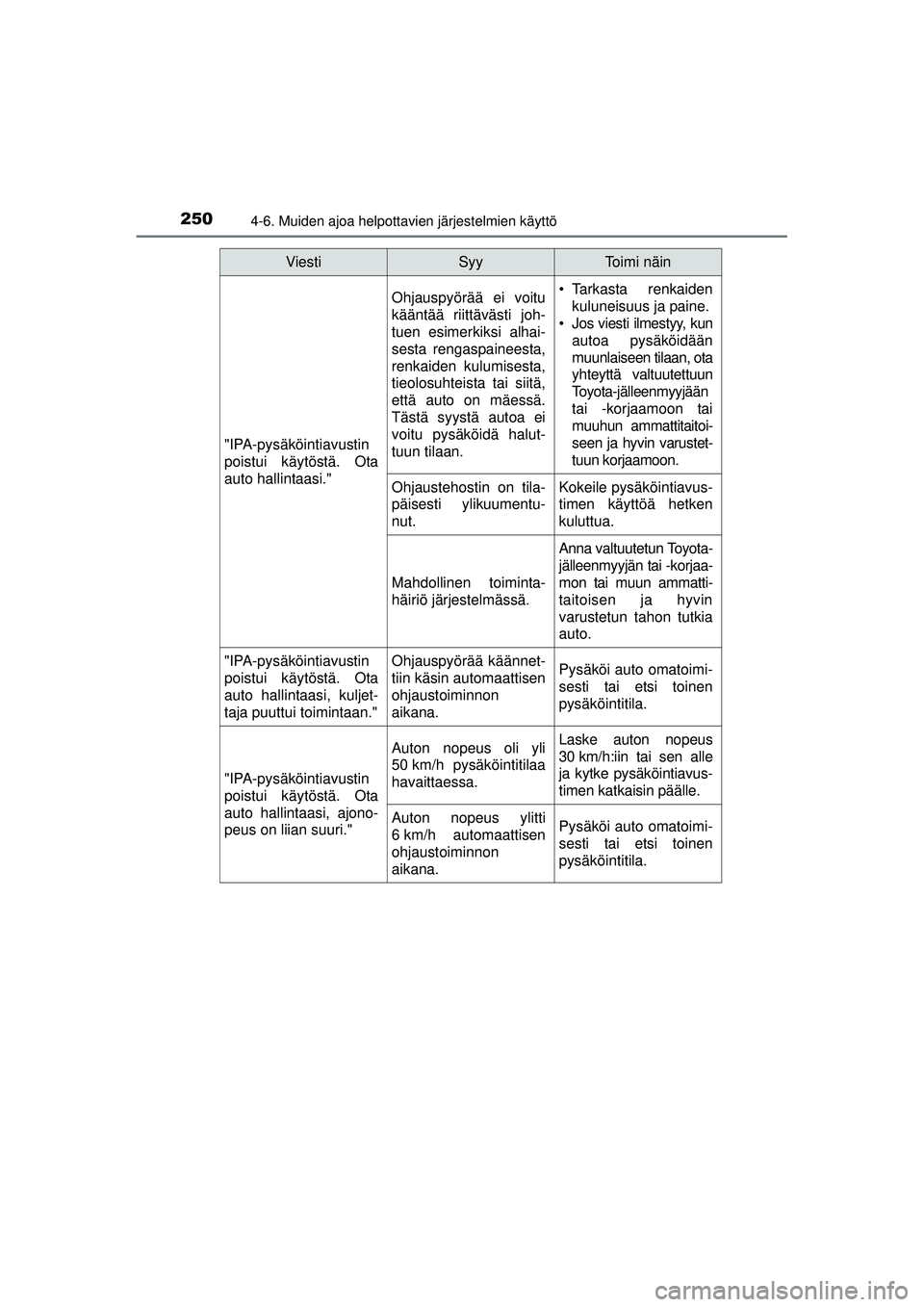

"IPA-pysäköintiavustin
poistui käytöstä. Ota
auto hallintaasi."
Ohjauspyörää ei voitu
kääntää riittävästi joh-
tuen esimerkiksi alhai-
sesta rengaspaineesta,
renkaiden kulumisesta,
tieolosuhteista tai siitä,
että auto on mäessä.
Tästä syystä autoa ei
voitu pysäköidä halut-
tuun tilaan.• Tarkasta renkaidenkuluneisuus ja paine.
• Jos viesti ilmestyy, kun
autoa pysäköidään
muunlaiseen tilaan, ota
yhteyttä valtuutettuun
Toyota-jälleenmyyjään
tai -korjaamoon tai
muuhun ammattitaitoi-
seen ja hyvin varustet-
tuun korjaamoon.
Ohjaustehostin on tila-
päisesti ylikuumentu-
nut.Kokeile pysäköintiavus-
timen käyttöä hetken
kuluttua.
Mahdollinen toiminta-
häiriö järjestelmässä.
Anna valtuutetun Toyota-
jälleenmyyjän tai -korjaa-
mon tai muun ammatti-
taitoisen ja hyvin
varustetun tahon tutkia
auto.
"IPA-pysäköintiavustin
poistui käytöstä. Ota
auto hallintaasi, kuljet-
taja puuttui toimintaan."Ohjauspyörää käännet-
tiin käsin automaattisen
ohjaustoiminnon
aikana.Pysäköi auto omatoimi-
sesti tai etsi toinen
pysäköintitila.
"IPA-pysäköintiavustin
poistui käytöstä. Ota
auto hallintaasi, ajono-
peus on liian suuri."
Auton nopeus oli yli
50 km/h pysäköintitilaa
havaittaessa.Laske auton nopeus
30 km/h:iin tai sen alle
ja kytke pysäköintiavus-
timen katkaisin päälle.
Auton nopeus ylitti
6 km/h automaattisen
ohjaustoiminnon
aikana.Pysäköi auto omatoimi-
sesti tai etsi toinen
pysäköintitila.
ViestiSyyToimi näin
