TOYOTA AURIS HYBRID 2016 Omistajan Käsikirja (in Finnish)

4117-3. Tee-se-itse-huolto
OM12K47FI
7
Huolto ja hoito
HUOMAA
nJotta järjestelmä toimisi oikein pariston vaihdon jälkeen
Huomioi seuraavat varotoimenpiteet onnettomuuksien estämiseksi:
l Vaihda paristo kuivin käsin.
Kosteus saattaa aiheuttaa pariston korroosiota.
l Älä koske tai siirrä kauko-ohjaimen sisällä olevia osia.
l Älä taivuta johdinnapoja.
OM12K47FI.book Page 411 Thursday, July 14, 2016 10:33 AM

4127-3. Tee-se-itse-huolto
OM12K47FI
Valitse käynnistyspainikkeen OFF-toimintatila.
Avaa sulakerasian suojus.
Moottoritila
Paina kielekettä ja nosta kansi
pois.
Kojetaulun alaosassa kuljettajan puolella
Ty y p p i A :
Irrota kansi.
Sulakkeiden tarkastus ja vaihto
Jos jokin auton sähkölaitteista ei toimi, saattaa syynä olla pala-
nut sulake. Jos sulake palaa, tarkis ta ja vaihda sulake tarvitta-
essa.
1
2
OM12K47FI.book Page 412 Thursday, July 14, 2016 10:33 AM

4137-3. Tee-se-itse-huolto
OM12K47FI
7
Huolto ja hoito
Ty y p p i B :Avaa säilytyslokero. Paina säi-
lytyslokeron sivuilta niin, että se
vapautuu kiinni pitävistä ylä-
puolisista sakaroista.
Vedä säilytyslokero ulos ja
vapauta alakiinnikkeet.
Irrota sulake vetotyökalulla.
Vain tyypin A sulakkeet voidaan
vetää ulos vetotyökalulla.
1
2
3
OM12K47FI.book Page 413 Thursday, July 14, 2016 10:33 AM

4147-3. Tee-se-itse-huolto
OM12K47FI
Tarkista, onko sulake palanut.Ehjä sulake
Palanut sulake
Tyyppi A, B, C ja D:
Vaihda palaneen sulakkeen tilalle uusi sulake joka on ampeeriluvultaan
sopiva. Sulakkeiden ampeeriarvot löytyvät sulakerasian kannesta.
Tyyppi E:
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon.
4
1
2
Ty y p p i ATy y p p i B
Ty y p p i CTy y p p i D
Ty y p p i E
OM12K47FI.book Page 414 Thursday, July 14, 2016 10:33 AM

4157-3. Tee-se-itse-huolto
OM12K47FI
7
Huolto ja hoito

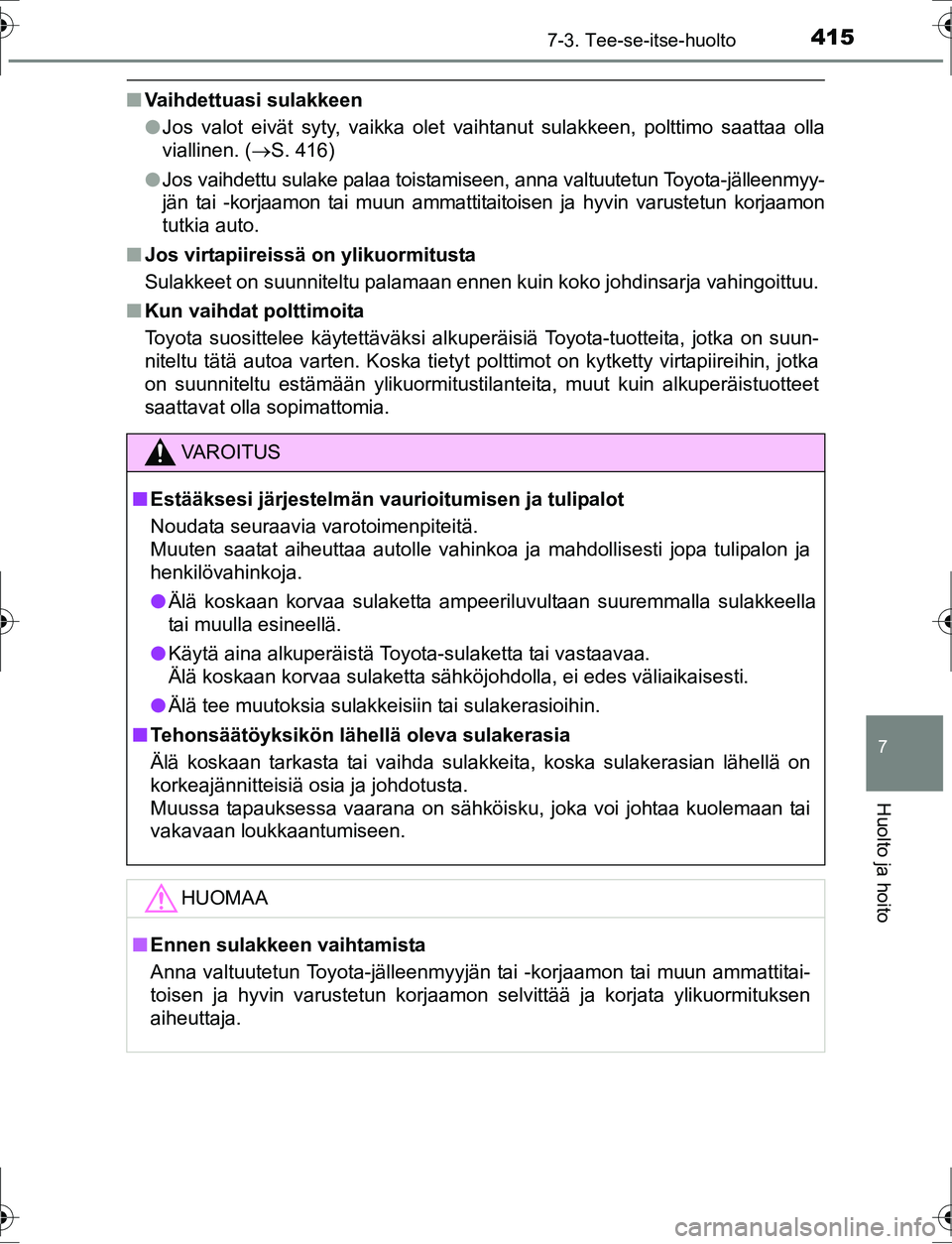

nVaihdettuasi sulakkeen
lJos valot eivät syty, vaikka olet vaihtanut sulakkeen, polttimo saattaa olla
viallinen. ( S. 416)
l Jos vaihdettu sulake palaa toistamiseen, anna valtuutetun Toyota-jälleenmyy-
jän tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun korjaamon
tutkia auto.
n Jos virtapiireissä on ylikuormitusta
Sulakkeet on suunniteltu palamaan ennen kuin koko johdinsarja vahingoittuu.
n Kun vaihdat polttimoita
Toyota suosittelee käytettäväksi alkuperäisiä Toyota-tuotteita, jotka on suun-
niteltu tätä autoa varten. Koska tietyt polttimot on kytketty virtapiireihin, jotka
on suunniteltu estämään ylikuormitustilanteita, muut kuin alkuperäistuotteet
saattavat olla sopimattomia.
VA R O I T U S
nEstääksesi järjestelmän vaurioitumisen ja tulipalot
Noudata seuraavia varotoimenpiteitä.
Muuten saatat aiheuttaa autolle vahinkoa ja mahdollisesti jopa tulipalon ja
henkilövahinkoja.
l Älä koskaan korvaa sulaketta ampeeriluvultaan suuremmalla sulakkeella
tai muulla esineellä.
l Käytä aina alkuperäistä Toyota-sulaketta tai vastaavaa.
Älä koskaan korvaa sulaketta sähköjohdolla, ei edes väliaikaisesti.
l Älä tee muutoksia sulakkeisiin tai sulakerasioihin.
n Tehonsäätöyksikön lähellä oleva sulakerasia
Älä koskaan tarkasta tai vaihda sulakkeita, koska sulakerasian lähellä on
korkeajännitteisiä osia ja johdotusta.
Muussa tapauksessa vaarana on sähköisku, joka voi johtaa kuolemaan tai
vakavaan loukkaantumiseen.
HUOMAA
nEnnen sulakkeen vaihtamista
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitai-
toisen ja hyvin varustetun korjaamon selvittää ja korjata ylikuormituksen
aiheuttaja.
OM12K47FI.book Page 415 Thursday, July 14, 2016 10:33 AM

4167-3. Tee-se-itse-huolto
OM12K47FI
Tarkista vaihdettavan polttimon tehoarvo. (S. 511)
nEdessä
Halogeeniajovaloilla varustetut autot
Polttimot
Seuraavat polttimot voit vaihtaa itse. Vaihtamisen vaikeusaste
riippuu polttimoista. Koska on vaara, että osat voivat vaurioitua
suosittelemme, että vaihto suoritetaan valtuutetulla Toyota-jäl-
leenmyyjällä tai -korjaamolla tai muussa ammattitaitoisessa ja
hyvin varustetussa korjaamossa.
Ennen polttimon vaihtoa
Polttimoiden sijainnit
Ajovalot
Sivusuuntavalot
Etusuuntavalot
Etusumuvalot (joissakin malleissa)1
2
3
4
OM12K47FI.book Page 416 Thursday, July 14, 2016 10:33 AM

4177-3. Tee-se-itse-huolto
OM12K47FI
7
Huolto ja hoito
LED-ajovaloilla varustetut autot
nTa k a n a
Sivusuuntavalot
Etusuuntavalot
Etusumuvalot
(joissakin malleissa)1
2
3
Peruutusvalo
Jarruvalot
Takasuuntavalot
Rekisterikilven valot1
2
3
4
OM12K47FI.book Page 417 Thursday, July 14, 2016 10:33 AM

4187-3. Tee-se-itse-huolto
OM12K47FIn
Ajovalot (halogeeniajovaloilla varustetut autot)
Irrota kiinnike. Vedä pesu-
nesteen täyttöaukko ulos
ensin käännettyäsi sitä. (Kun
vaihdat vain oikean puolen
polttimon.)
Poista suojus.
Käännä polttimon liitintä vas-
tapäivään ja poista se.
Irrota liitin samalla painaen
lukituksen vapautuspainiketta.
Polttimoiden vaihto
1
2
3
4
OM12K47FI.book Page 418 Thursday, July 14, 2016 10:33 AM

4197-3. Tee-se-itse-huolto
OM12K47FI
7
Huolto ja hoito
Vaihda polttimo ja asenna
polttimon kanta.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä ja varmistu polttimon
kannan kiinnittymisestä.
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi, ettei se
ole löysällä, käännä ajovalot
päälle ja varmistu, ettei valoa
näy asennuskohdassa.
Aseta suojus takaisin paikoil-
leen.
Varmistaaksesi, että suojus on
tukevasti asennettu, kohdista
ulostyöntyvä osa (A) alueen
keskikohtaan (B) kuvan mukai-
sesti, ja paina suojuksen kehää
tiukasti.
Kiinnitä pesunesteen täyttö-
aukko asettamalla se ensin
paikoilleen ja sitten kääntä-
mällä sitä. Kiinnitä lukituskiin-
nike. (Kun vaihdat vain
oikean puolen polttimon.)
5
6
AB
7
8
OM12K47FI.book Page 419 Thursday, July 14, 2016 10:33 AM

4207-3. Tee-se-itse-huolto
OM12K47FIn
Etusumuvalot (joissakin malleissa)
Käännä ohjauspyörää vas-
takkaiseen suuntaan vaihdet-
tavasta valosta.
Käännä pyörät asentoon, jossa
voit helposti työntää kätesi ren-
kaan ja sisälokasuojan väliin.
Irrota 2 ruuvia ja irrota sisälo-
kasuoja osittain.
Irrota sisälokasuojaa osittain
siten, että polttimo saadaan
esille.
Irrota liitin samalla painaen
lukituksen vapautuspainiketta.
1
2
3
4
OM12K47FI.book Page 420 Thursday, July 14, 2016 10:33 AM
