TOYOTA AURIS HYBRID 2017 Instruksjoner for bruk (in Norwegian)

4808-2. Tiltak i en nødssituasjon
UK AURIS_HV_HB_EE (OM12L07NO)OBS
n
Når nødreparasjonen utføres
l Dekket skal bare repareres med nødreparasjonssettet for punktert dekk
hvis skaden skyldes en skarp gjenstand som en spiker eller skrue som har
gått gjennom sporvidden.
Ikke fjern den skarpe gjenstanden fra dekket. Hvis du fjerner gjenstanden,
kan det føre til at åpningen blir større og hindre nødreparasjonen med
reparasjonssettet.
l Reparasjonssettet er ikke vanntett. Kontroller at reparasjonssettet ikke
utsettes for vann, for eksempel når det brukes i regn.
l Ikke sett reparasjonssettet direkte på støvete flater som for eksempel sand
på siden av veien. Hvis reparasjonssettet suger opp støv osv., kan det
oppstå feil.
l Ikke vend flasken opp-ned når du bruker den. Dette kan skade kompres-
soren.
n Forholdsregler for nødreparasjonssettet for punktert dekk
l Reparasjonssettets strømkilde må være 12 V likestrøm som kan brukes
for biler. Ikke koble reparasjonssettet til noen annen strømkilde.
l Hvis det spruter bensin på reparasjonssettet, kan reparasjonssettet forrin-
ges. Pass på at bensin ikke kommer i kontakt med settet.
l Oppbevar reparasjonssettet slik at det ikke utsettes for smuss eller vann.
l Oppbevar reparasjonssettet utilgjengelig for barn i verktøybrettet under
gulvmatten.
l Ikke demonter eller modifiser reparasjonssettet. Ikke utsett deler som for
eksempel dekktrykkindikatoren, for støt. Det kan føre til feil.
n For å unngå skade på dekktrykksensorene (biler med varselsystem for
dekktrykk)
Når et dekk er reparert med flytende tetningsmiddel, kan det hende at dekk-
trykksensorene ikke fungerer som de skal. Hvis det er brukt flytende tet-
ningsmiddel, må du kontakte en autorisert Toyota-forhandler, eller en annen
behørig kvalifisert og utstyrt faginstans. Etter bruk av flytende tetningsmid-
del må du forsikre deg om at dekktrykksensorer skiftes under reparasjon
eller skifte av dekk. ( S. 396)
OM12L07NO.book Page 480 Monday, April 3, 2017 9:14 AM

4818-2. Tiltak i en nødssituasjon
UK AURIS_HV_HB_EE (OM12L07NO)
8
Hvis det oppstår problemer
Problemet kan skyldes et av forholdene nedenfor:
lDen elektroniske nøkkelen funger er kanskje ikke som den skal.
(  S. 484)
l Det er ikke nok dr ivstoff på tanken.
Fyll på drivstoff.
l Det kan være en funksjonsfeil i motorens startsperre. ( S. 76)
l Det kan være en funksjonsfeil i kontrollsystemet for P-stilling.
*
(S. 173, 446)
l Hybridsystemet kan fungere feil på grunn av et elektrisk problem
som for eksempel utladet batteri i den elektroniske nøkkelen eller
en defekt sikring. Avhengig av feiltypen finnes det en midlertidig
løsning for å starte hybridsystemet. ( S. 482)
*: Det kan være umulig å sette giret fra P-stilling til en annen stilling.
Problemet kan skyldes et av forholdene nedenfor:
l 12-voltsbatteriet kan være utladet. ( S. 486)
l Koblingene på 12-voltsbatteripolene kan være løse eller korrodert.
( S. 390)

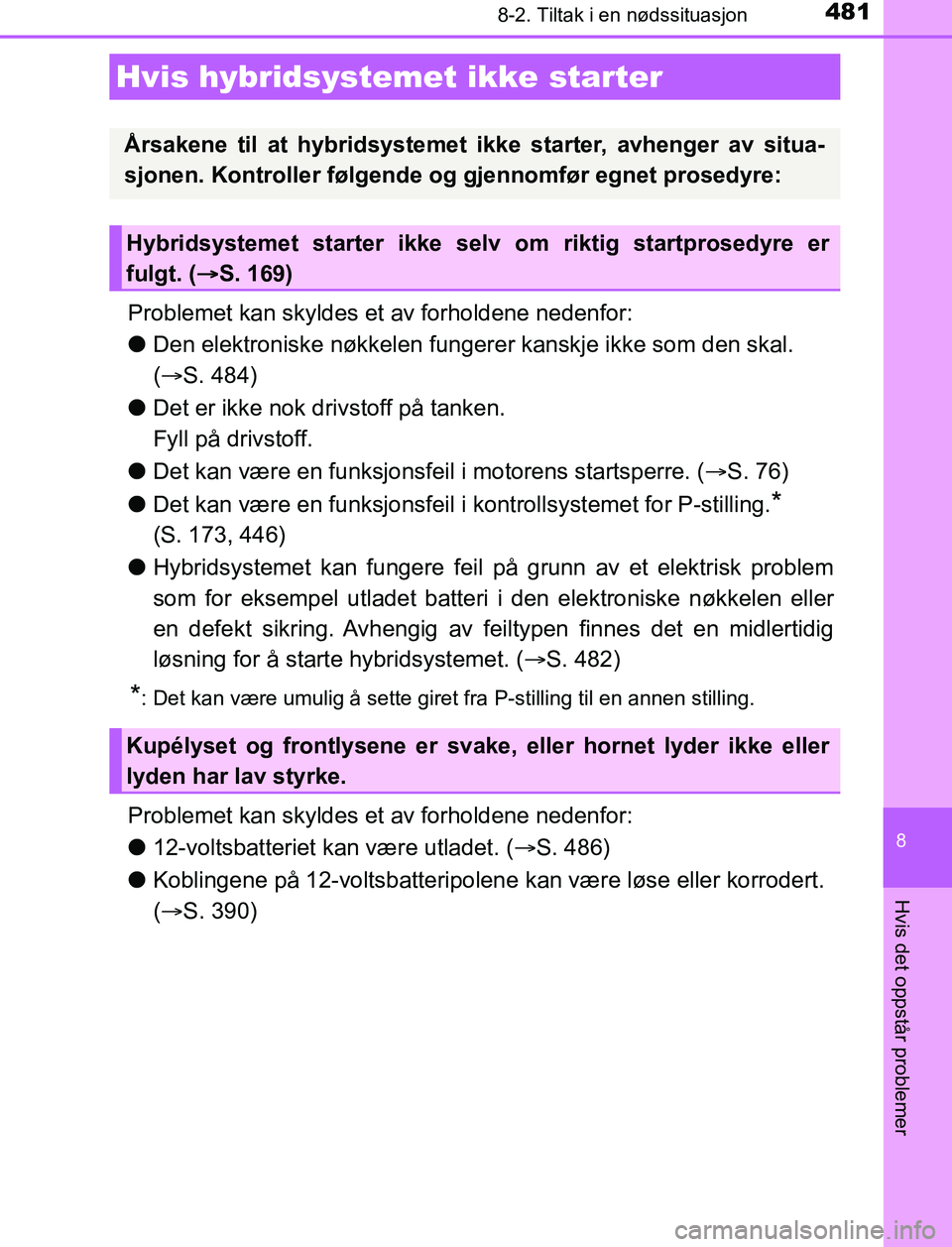

Hvis hybridsystemet ikke starter
Årsakene til at hybridsystemet ikke starter, avhenger av situa-
sjonen. Kontroller følgende og gjennomfør egnet prosedyre:
Hybridsystemet starter ikke selv om riktig startprosedyre er
fulgt. (
S. 169)
Kupélyset og frontlysene er svake, eller hornet lyder ikke eller
lyden har lav styrke.
OM12L07NO.book Page 481 Monday, April 3, 2017 9:14 AM

4828-2. Tiltak i en nødssituasjon
UK AURIS_HV_HB_EE (OM12L07NO)

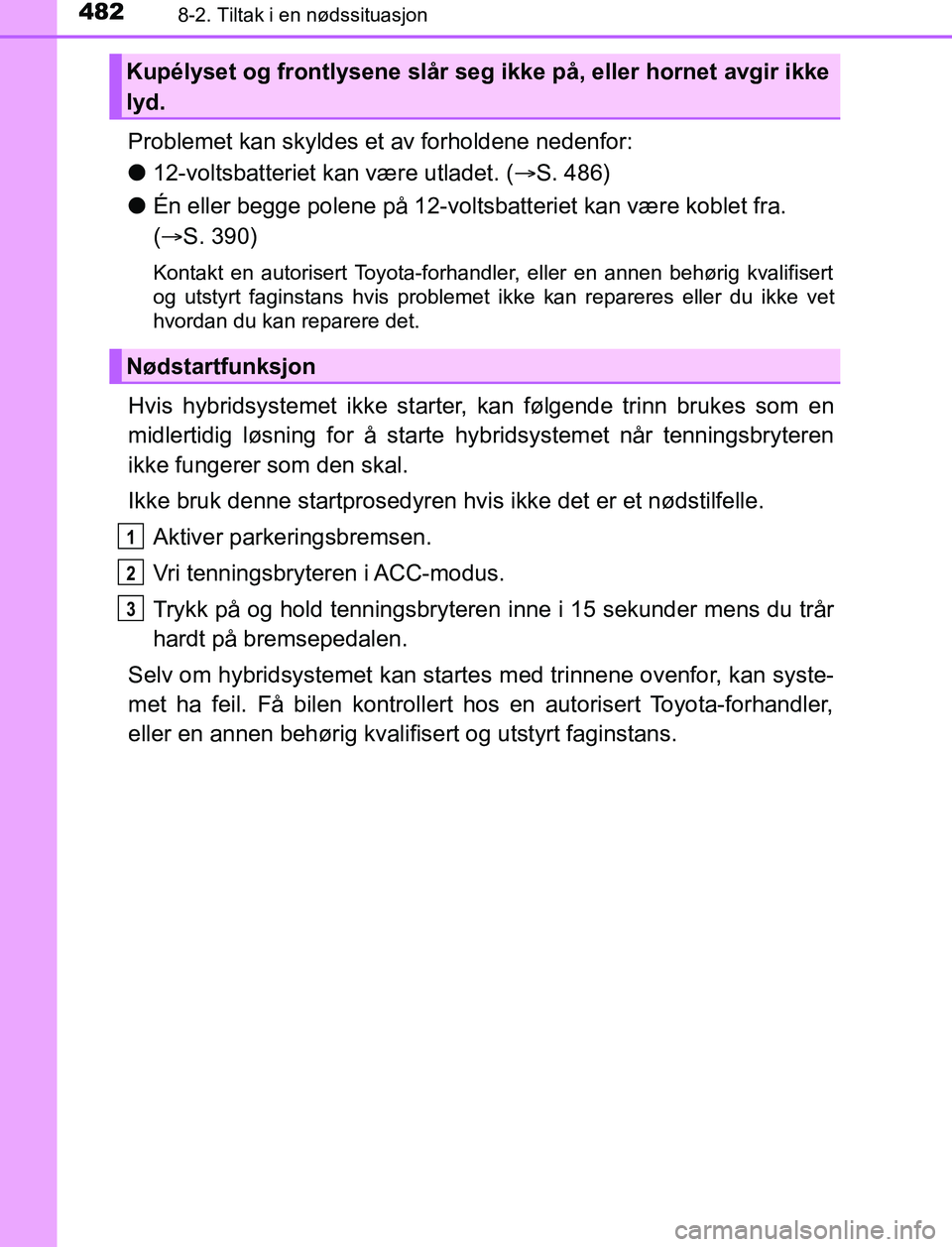

Problemet kan skyldes et av forholdene nedenfor:
l12-voltsbatteriet kan være utladet. ( S. 486)
l Én eller begge polene på 12-voltsbatteriet kan være koblet fra.
( S. 390)
Kontakt en autorisert Toyota-forhandler, eller en annen behørig kvalifisert
og utstyrt faginstans hvis problemet ikke kan repareres eller du ikke vet
hvordan du kan reparere det.
Hvis hybridsystemet ikke starter, kan følgende trinn brukes som en
midlertidig løsning for å starte hybridsystemet når tenningsbryteren
ikke fungerer som den skal.
Ikke bruk denne startprosedyren hvis ikke det er et nødstilfelle.
Aktiver parkeringsbremsen.
Vri tenningsbryteren i ACC-modus.
Trykk på og hold tenningsbryteren inne i 15 sekunder mens du trår
hardt på bremsepedalen.
Selv om hybridsystemet kan starte s med trinnene ovenfor, kan syste-
met ha feil. Få bilen kontrollert hos en autorisert Toyota-forhandler,
eller en annen behørig kvalifisert og utstyrt faginstans.
Kupélyset og frontlysene slår seg ikke på, eller hornet avgir ikke
lyd.
Nødstartfunksjon
1
2
3
OM12L07NO.book Page 482 Monday, April 3, 2017 9:14 AM

4838-2. Tiltak i en nødssituasjon
UK AURIS_HV_HB_EE (OM12L07NO)
8
Hvis det oppstår problemer

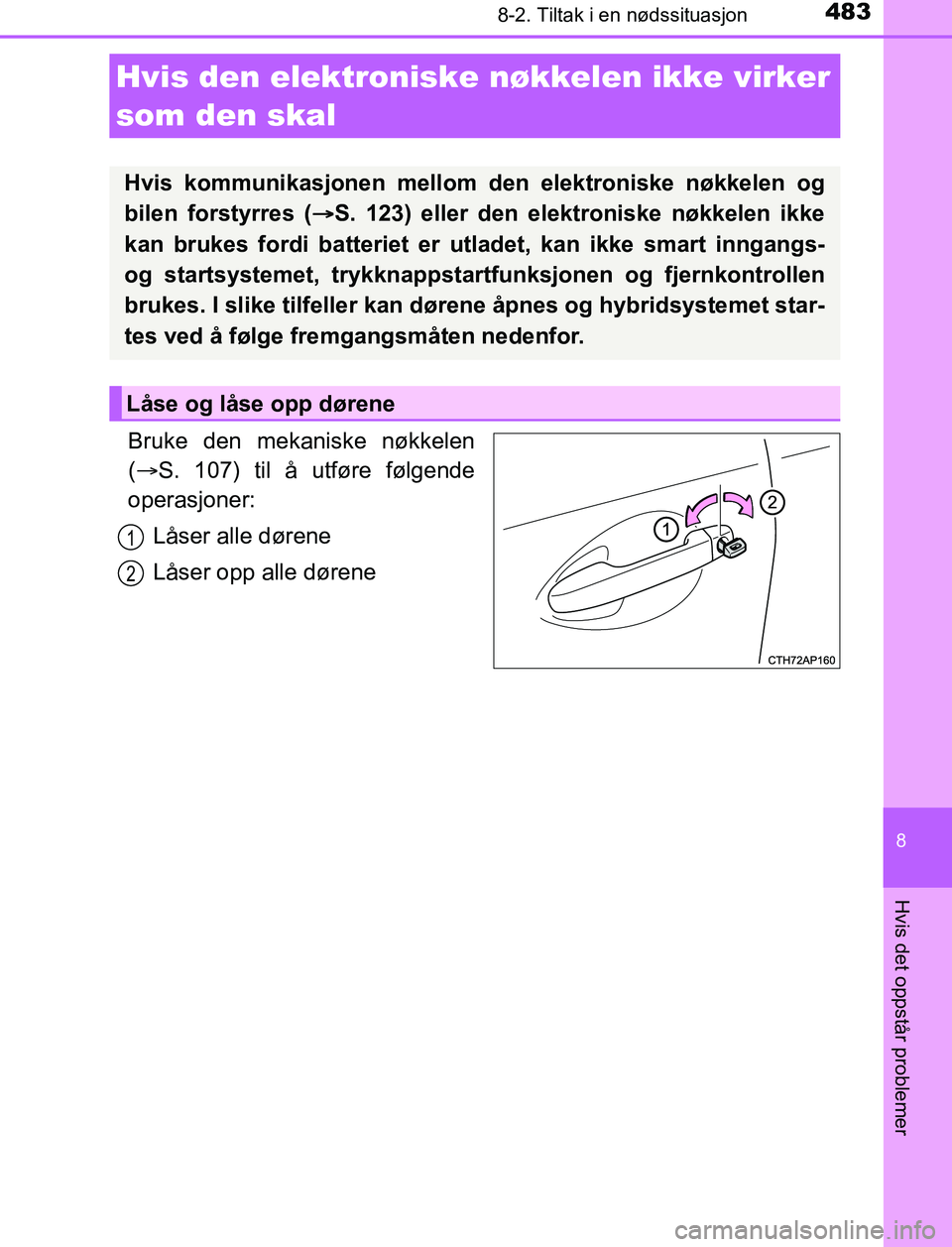

Bruke den mekaniske nøkkelen
( S. 107) til å utføre følgende
operasjoner:
Låser alle dørene
Låser opp alle dørene
Hvis den elektr oniske nøkkelen ikke virker
som den skal
Hvis kommunikasjonen mellom den elektroniske nøkkelen og
bilen forstyrres ( 
S. 123) eller den elektroniske nøkkelen ikke
kan brukes fordi batteriet er utladet, kan ikke smart inngangs-
og startsystemet, trykknappstartfunksjonen og fjernkontrollen
brukes. I slike tilfeller kan dørene åpnes og hybridsystemet star-
tes ved å følge fremgangsmåten nedenfor.
Låse og låse opp dørene
1
2
OM12L07NO.book Page 483 Monday, April 3, 2017 9:14 AM

4848-2. Tiltak i en nødssituasjon
UK AURIS_HV_HB_EE (OM12L07NO)
Trykk inn bremsepedalen.
Berør Toyota-emblemsiden på
den elektroniske nøkkelen mot
tenningsbryteren.
Når den elektroniske nøkkelen
registreres, høres en varsellyd og
tenningsbryteren settes i ON-
modus.
Når smart inngangs- og startsys-
tem eller trykknappstartfunksjon er
deaktivert ved tilpasset innstilling,
vil tenningsbryteren gå i ACC-
modus.
Trå bremsepedalen hardt inn og kontroller at vises i multiin-
formasjonsdisplayet.
Trykk på tenningsbryteren.
Hvis hybridsystemet fremdeles ikke kan startes, må du kontakte en
autorisert Toyota-forhandler, eller en annen behørig kvalifisert og
utstyrt faginstans.
n Slå av hybridsystemet
Sett på parkeringsbremsen, sett giret i P-stilling og trykk på tenningsbryteren
slik du vanligvis gjør når du stopper hybridsystemet.
n Skifte nøkkelens batteri
Da fremgangsmåten ovenfor er en midlertidig løsning, anbefaler vi at batteriet
i den elektroniske nøkkelen skiftes umiddelbart når batteriet er utladet.
(S. 409)
n Alarm (utstyrsavhengig)
Alarmsystemet vil ikke bli aktivert når dørene låses med den mekaniske nøk-
kelen.
Hvis en dør låses opp med den mekaniske nøkkelen når alarmen er aktivert,
kan alarmen bli utløst.
Starte hybridsystemet
1
2
3
4
OM12L07NO.book Page 484 Monday, April 3, 2017 9:14 AM

4858-2. Tiltak i en nødssituasjon
UK AURIS_HV_HB_EE (OM12L07NO)
8
Hvis det oppstår problemer

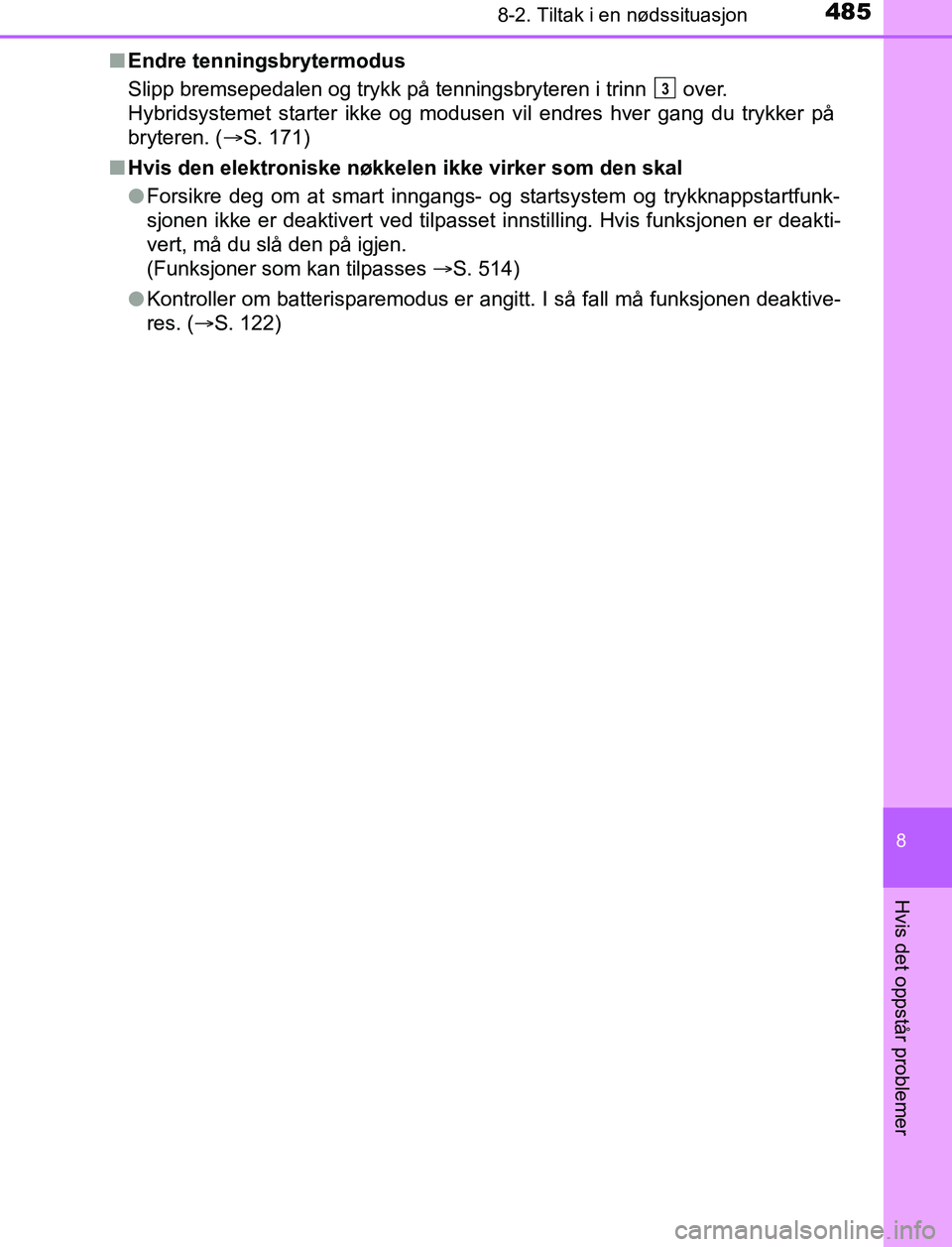

nEndre tenningsbrytermodus
Slipp bremsepedalen og trykk på tenningsbryteren i trinn over.
Hybridsystemet starter ikke og modusen vil endres hver gang du trykker på
bryteren. ( S. 171)
n Hvis den elektroniske nøkkelen ikke virker som den skal
lForsikre deg om at smart inngangs- og startsystem og trykknappstartfunk-
sjonen ikke er deaktivert ved tilpasset innstilling. Hvis funksjonen er deakti-
vert, må du slå den på igjen.
(Funksjoner som kan tilpasses S. 514)
l Kontroller om batterisparemodus er angitt. I så fall må funksjonen deaktive-
res. ( S. 122)
3
OM12L07NO.book Page 485 Monday, April 3, 2017 9:14 AM

4868-2. Tiltak i en nødssituasjon
UK AURIS_HV_HB_EE (OM12L07NO)

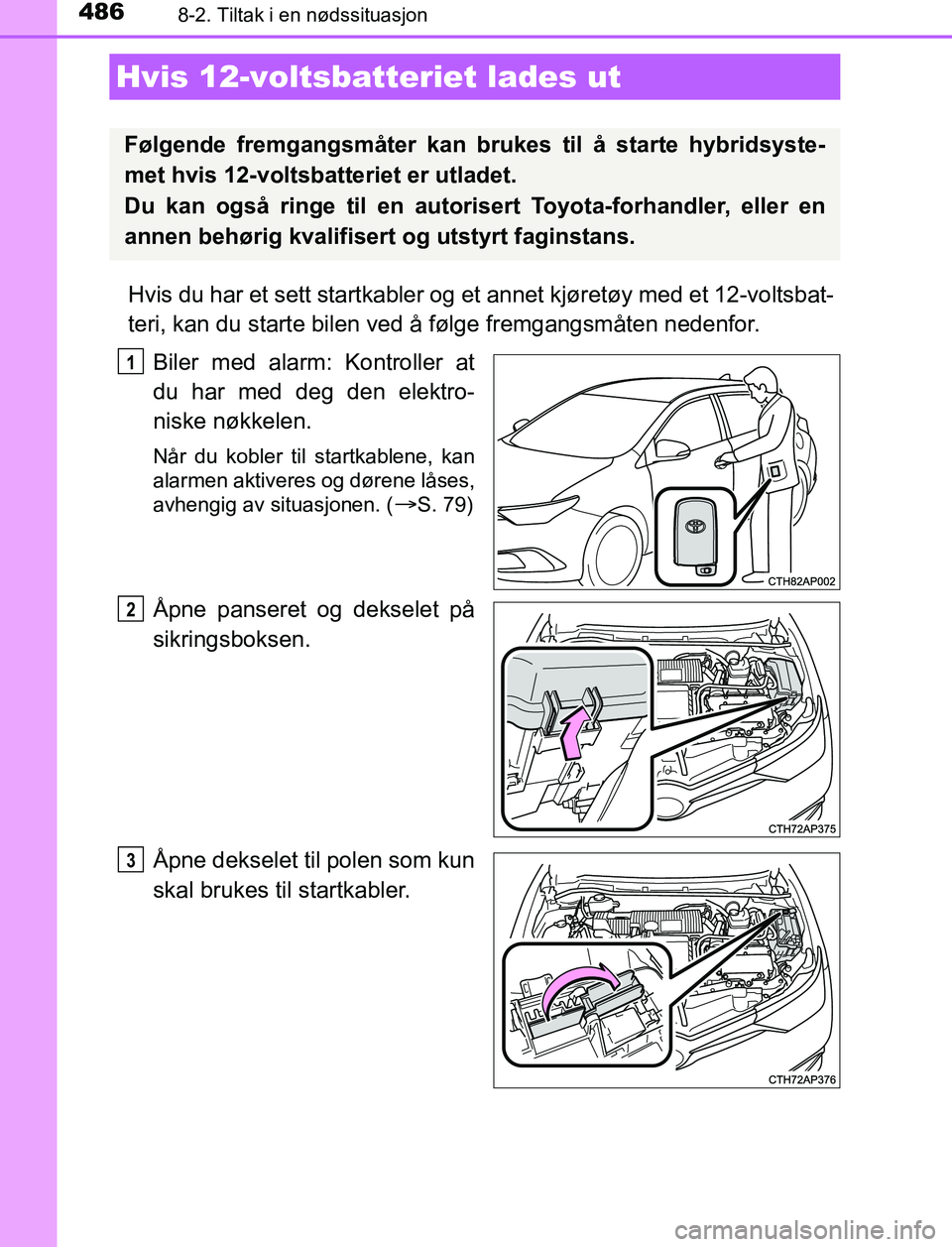

Hvis du har et sett startkabler og et annet kjøretøy med et 12-voltsbat-
teri, kan du starte bilen ved å følge fremgangsmåten nedenfor.
Biler med alarm: Kontroller at
du har med deg den elektro-
niske nøkkelen.
Når du kobler til startkablene, kan
alarmen aktiveres og dørene låses,
avhengig av situasjonen. (
S. 79)
Åpne panseret og dekselet på
sikringsboksen.
Åpne dekselet til polen som kun
skal brukes til startkabler.
Hvis 12-voltsbatteriet lades ut
Følgende fremgangsmåter kan bru kes til å starte hybridsyste-
met hvis 12-voltsbatteriet er utladet.
Du kan også ringe til en autorisert Toyota-forhandler, eller en
annen behørig kvalifisert og utstyrt faginstans.
1
2
3
OM12L07NO.book Page 486 Monday, April 3, 2017 9:14 AM

4878-2. Tiltak i en nødssituasjon
UK AURIS_HV_HB_EE (OM12L07NO)
8
Hvis det oppstår problemer

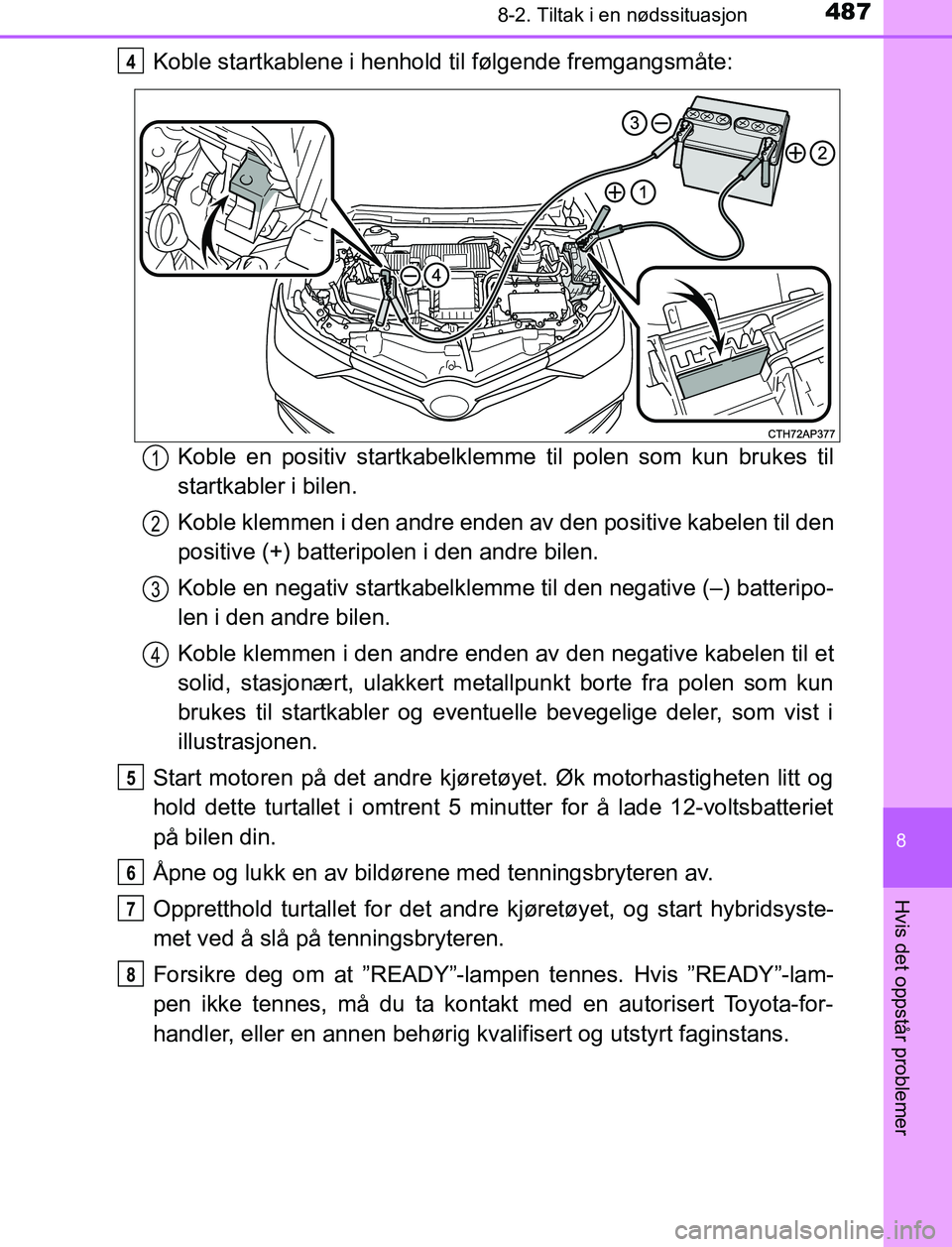

Koble startkablene i henhold til følgende fremgangsmåte:Koble en positiv startkabelklemme til polen som kun brukes til
startkabler i bilen.
Koble klemmen i den andre enden av den positive kabelen til den
positive (+) batteripolen i den andre bilen.
Koble en negativ startkabelklemme til den negative (–) batteripo-
len i den andre bilen.
Koble klemmen i den andre enden av den negative kabelen til et
solid, stasjonært, ulakkert metallpunkt borte fra polen som kun
brukes til startkabler og eventuelle bevegelige deler, som vist i
illustrasjonen.
Start motoren på det andre kjøretøyet. Øk motorhastigheten litt og
hold dette turtallet i omtrent 5 minutter for å lade 12-voltsbatteriet
på bilen din.
Åpne og lukk en av bildørene med tenningsbryteren av.
Oppretthold turtallet for det andre kjøretøyet, og start hybridsyste-
met ved å slå på tenningsbryteren.
Forsikre deg om at ”READY”-lam pen tennes. Hvis ”READY”-lam-
pen ikke tennes, må du ta kontakt med en autorisert Toyota-for-
handler, eller en annen behørig kvalifisert og utstyrt faginstans.4
1
2
3
4
5
6
7
8
OM12L07NO.book Page 487 Monday, April 3, 2017 9:14 AM

4888-2. Tiltak i en nødssituasjon
UK AURIS_HV_HB_EE (OM12L07NO)

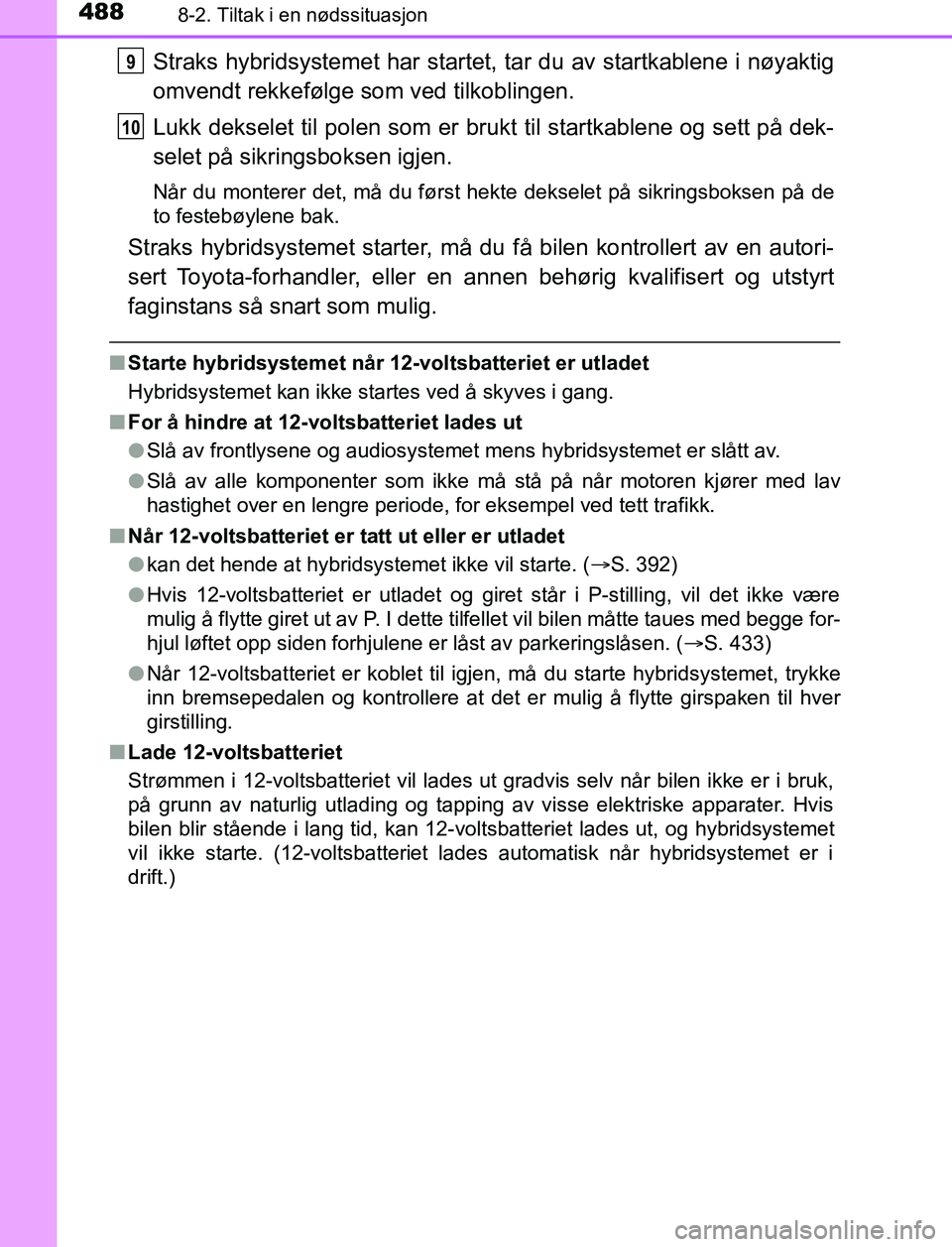

Straks hybridsystemet har startet, tar du av startkablene i nøyaktig
omvendt rekkefølge som ved tilkoblingen.
Lukk dekselet til polen som er brukt til startkablene og sett på dek-
selet på sikringsboksen igjen.
Når du monterer det, må du først hekte dekselet på sikringsboksen på de
to festebøylene bak.
Straks hybridsystemet starter, må du få bilen kontrollert av en autori-
sert Toyota-forhandler, eller en annen behørig kvalifisert og utstyrt
faginstans så snart som mulig.
n Starte hybridsystemet når 12-voltsbatteriet er utladet
Hybridsystemet kan ikke startes ved å skyves i gang.
n For å hindre at 12-voltsbatteriet lades ut
lSlå av frontlysene og audiosystemet mens hybridsystemet er slått av.
l Slå av alle komponenter som ikke må stå på når motoren kjører med lav
hastighet over en lengre periode, for eksempel ved tett trafikk.
n Når 12-voltsbatteriet er tatt ut eller er utladet
lkan det hende at hybridsystemet ikke vil starte. ( S. 392)
l Hvis 12-voltsbatteriet er utladet og giret står i P-stilling, vil det ikke være
mulig å flytte giret ut av P. I dette tilfellet vil bilen måtte taues med begge for-
hjul løftet opp siden forhjulene er låst av parkeringslåsen. ( S. 433)
l Når 12-voltsbatteriet er koblet til igjen, må du starte hybridsystemet, trykke
inn bremsepedalen og kontrollere at det er mulig å flytte girspaken til hver
girstilling.
n Lade 12-voltsbatteriet
Strømmen i 12-voltsbatteriet vil lades ut gradvis selv når bilen ikke er i bruk,
på grunn av naturlig utlading og tapping av visse elektriske apparater. Hvis
bilen blir stående i lang tid, kan 12-voltsbatteriet lades ut, og hybridsystemet
vil ikke starte. (12-voltsbatteriet lades automatisk når hybridsystemet er i
drift.)
9
10
OM12L07NO.book Page 488 Monday, April 3, 2017 9:14 AM

4898-2. Tiltak i en nødssituasjon
UK AURIS_HV_HB_EE (OM12L07NO)
8
Hvis det oppstår problemer

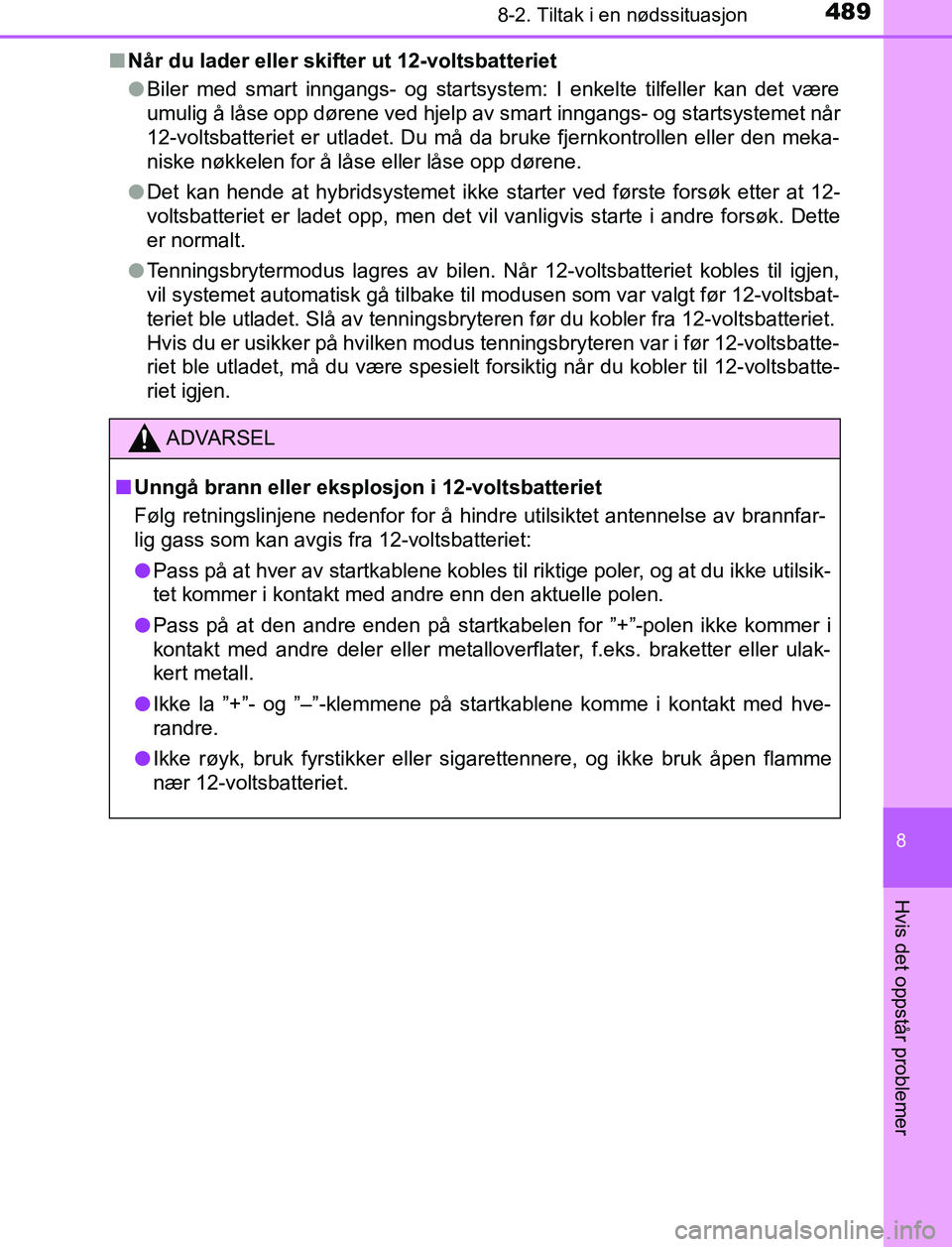

nNår du lader eller skifter ut 12-voltsbatteriet
lBiler med smart inngangs- og startsystem: I enkelte tilfeller kan det være
umulig å låse opp dørene ved hjelp av smart inngangs- og startsystemet når
12-voltsbatteriet er utladet. Du må da bruke fjernkontrollen eller den meka-
niske nøkkelen for å låse eller låse opp dørene.
l Det kan hende at hybridsystemet ikke starter ved første forsøk etter at 12-
voltsbatteriet er ladet opp, men det vil vanligvis starte i andre forsøk. Dette
er normalt.
l Tenningsbrytermodus lagres av bilen. Når 12-voltsbatteriet kobles til igjen,
vil systemet automatisk gå tilbake til modusen som var valgt før 12-voltsbat-
teriet ble utladet. Slå av tenningsbryteren før du kobler fra 12-voltsbatteriet.
Hvis du er usikker på hvilken modus tenningsbryteren var i før 12-voltsbatte-
riet ble utladet, må du være spesielt forsiktig når du kobler til 12-voltsbatte-
riet igjen.
ADVARSEL
n Unngå brann eller eksplosjon i 12-voltsbatteriet
Følg retningslinjene nedenfor for å hindre utilsiktet antennelse av brannfar-
lig gass som kan avgis fra 12-voltsbatteriet:
l Pass på at hver av startkablene kobles til riktige poler, og at du ikke utilsik-
tet kommer i kontakt med andre enn den aktuelle polen.
l Pass på at den andre enden på startkabelen for ”+”-polen ikke kommer i
kontakt med andre deler eller metalloverflater, f.eks. braketter eller ulak-
kert metall.
l Ikke la ”+”- og ”–”-klemmene på startkablene komme i kontakt med hve-
randre.
l Ikke røyk, bruk fyrstikker eller sigarettennere, og ikke bruk åpen flamme
nær 12-voltsbatteriet.
OM12L07NO.book Page 489 Monday, April 3, 2017 9:14 AM
