TOYOTA AURIS HYBRID 2017 Instruksjoner for bruk (in Norwegian)

500
UK AURIS_HV_HB_EE (OM12L07NO)
9-1. Spesifikasjoner
*1: Biler uten last
*2: Biler med 195/65R15-dekk
*3: Biler med 205/55R16-dekk
*4: Biler med 225/45R17-dekk
*5: Totalvekten er angitt på informasjonsmerkingen (chassisplaten). (
S. 162)
*6: Biler med slepepakke (S. 159)

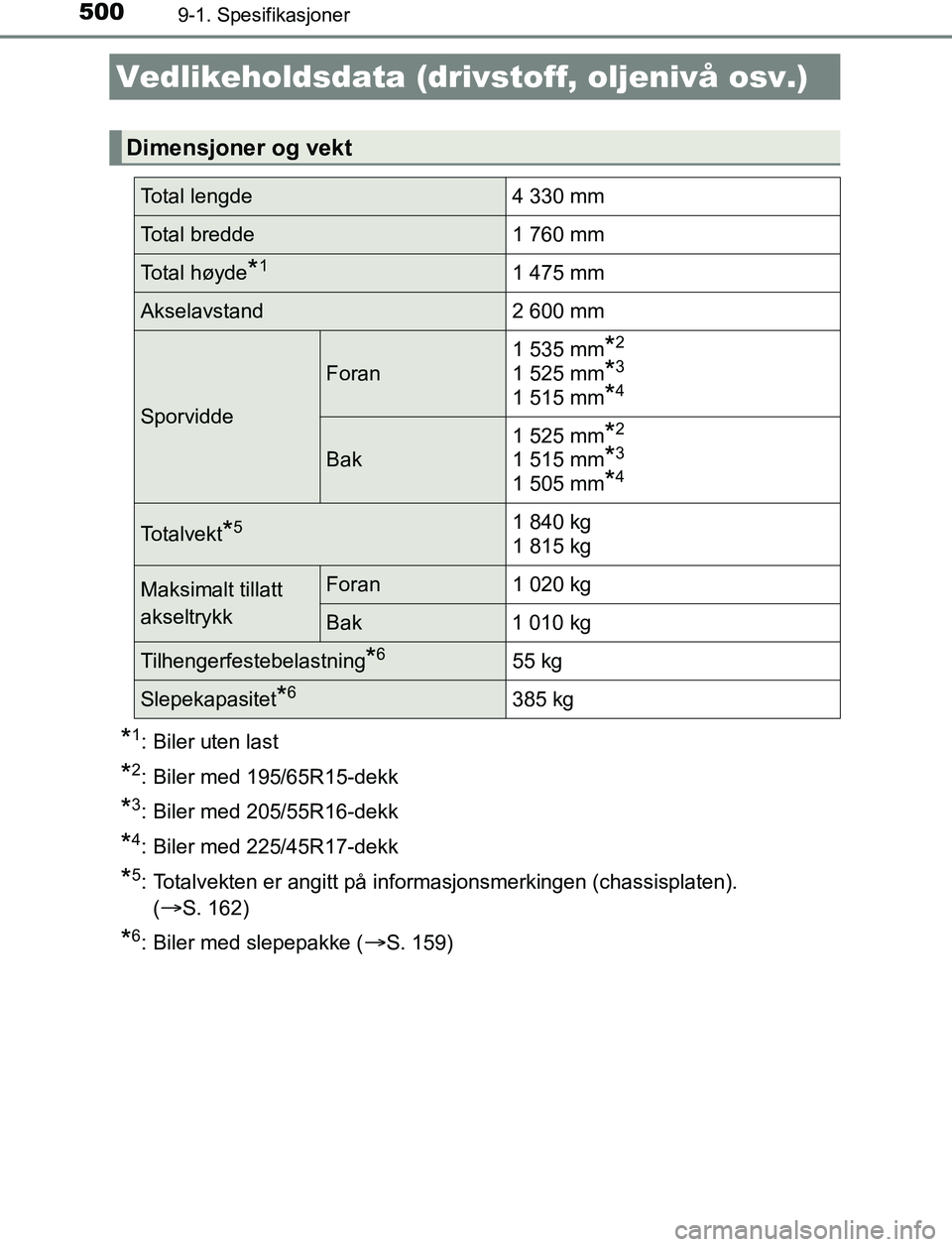

Vedlikeholdsdata (drivs toff, oljenivå osv.)
Dimensjoner og vekt
Total lengde 4 330 mm
Total bredde 1 760 mm
Total høyde*11 475 mm
Akselavstand2 600 mm
Sporvidde
Foran1 535 mm
*2
1 525 mm*3
1 515 mm*4
Bak1 525 mm
*2
1 515 mm*3
1 505 mm*4
Totalvekt*51 840 kg
1 815 kg
Maksimalt tillatt
akseltrykkForan
1 020 kg
Bak1 010 kg
Tilhengerfestebelastning*655 kg
Slepekapasitet*6385 kg
OM12L07NO.book Page 500 Monday, April 3, 2017 9:14 AM

5019-1. Spesifikasjoner
UK AURIS_HV_HB_EE (OM12L07NO)
9
Kjøretøyspesifikasjoner

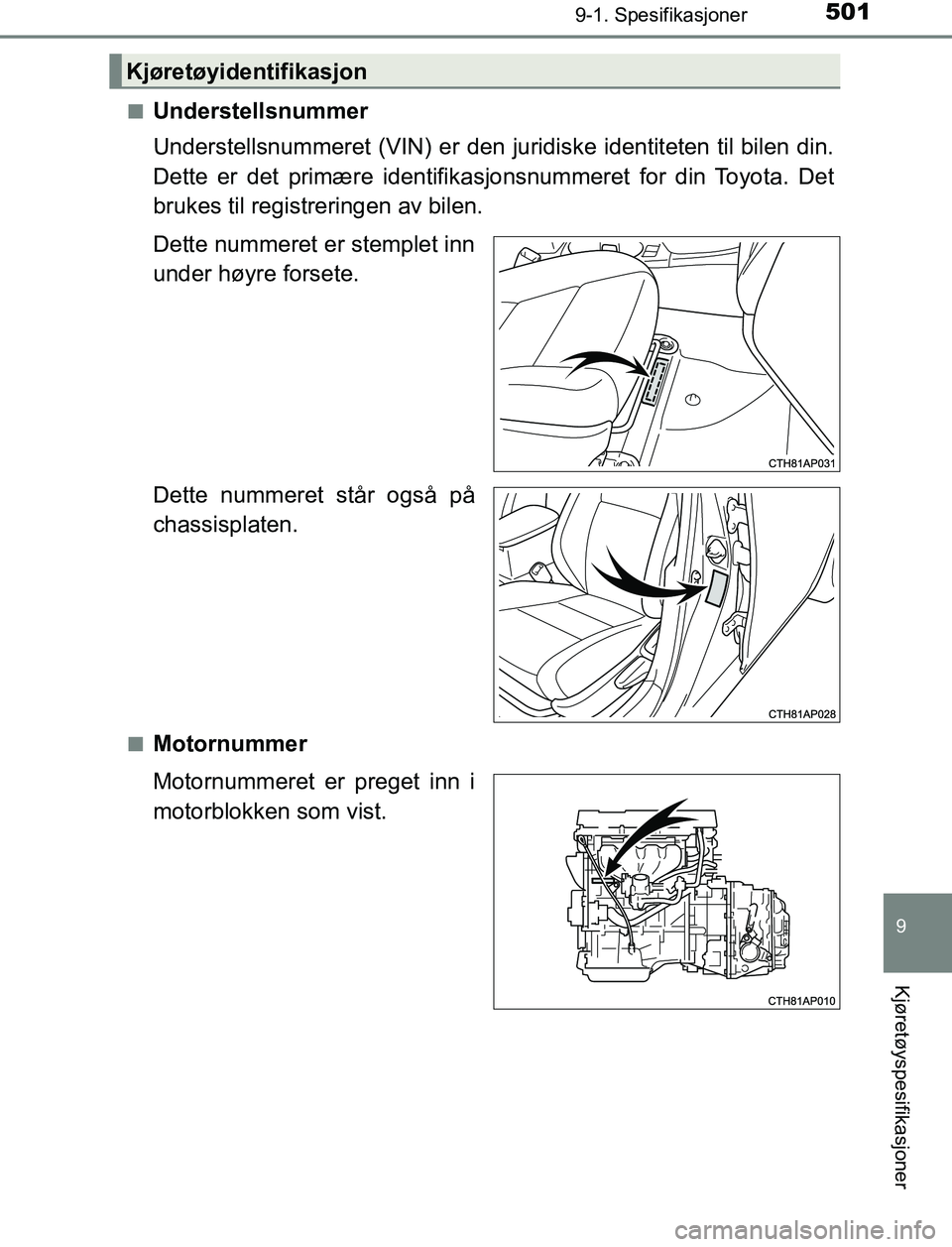

nUnderstellsnummer
Understellsnummeret (VIN) er den juridiske identiteten til bilen din.
Dette er det primære identifikasjonsnummeret for din Toyota. Det
brukes til registreringen av bilen.
Dette nummeret er stemplet inn
under høyre forsete.
Dette nummeret står også på
chassisplaten.
nMotornummer
Motornummeret er preget inn i
motorblokken som vist.
Kjøretøyidentifikasjon
OM12L07NO.book Page 501 Monday, April 3, 2017 9:14 AM

5029-1. Spesifikasjoner
UK AURIS_HV_HB_EE (OM12L07NO)

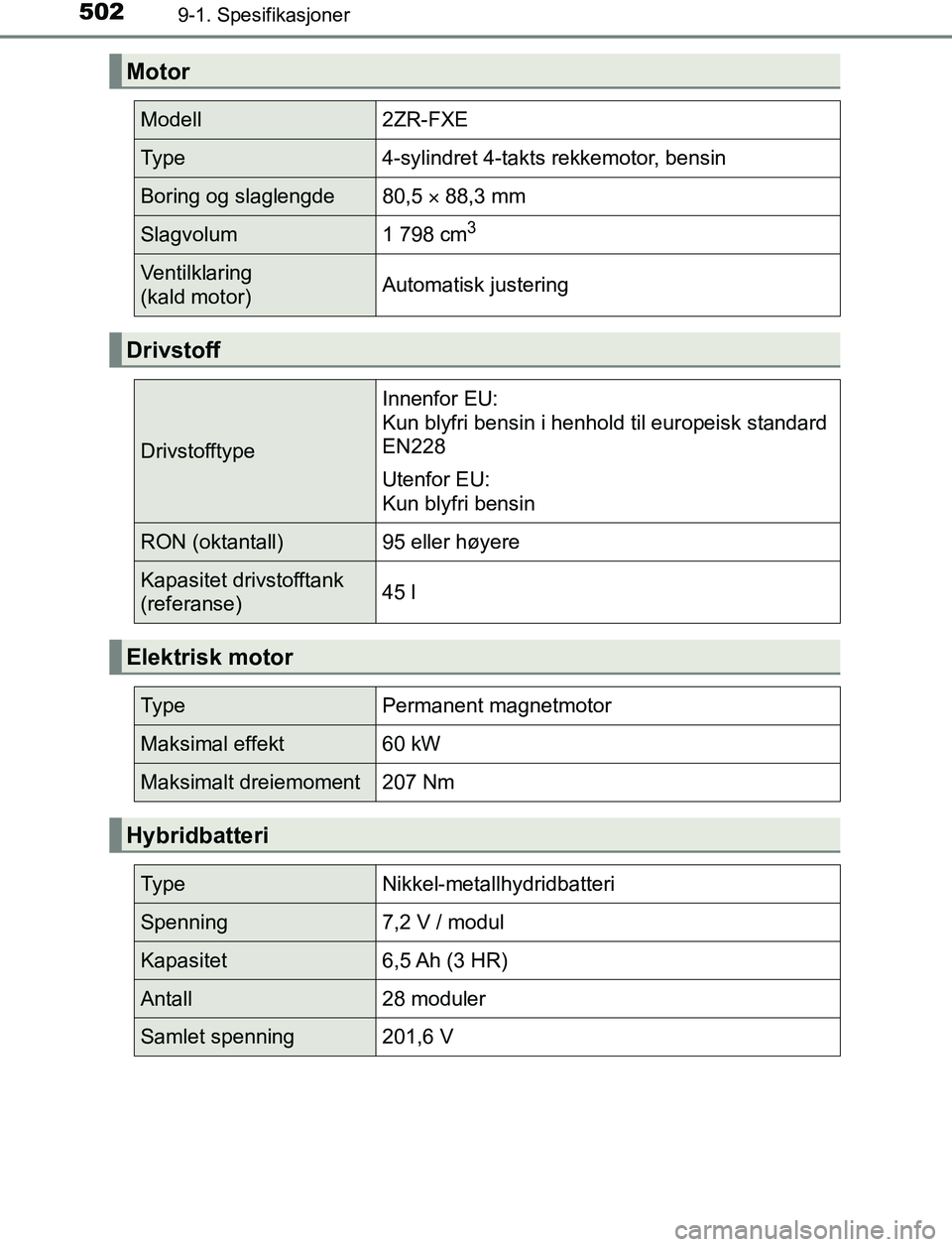

Motor
Modell2ZR-FXE
Ty p e4-sylindret 4-takts rekkemotor, bensin
Boring og slaglengde80,5  88,3 mm
Slagvolum1 798 cm3
Ventilklaring
(kald motor)Automatisk justering
Drivstoff
Drivstofftype
Innenfor EU:
Kun blyfri bensin i henhold til europeisk standard
EN228
Utenfor EU:
Kun blyfri bensin
RON (oktantall)95 eller høyere
Kapasitet drivstofftank
(referanse)45 l
Elektrisk motor
Ty p ePermanent magnetmotor
Maksimal effekt60 kW
Maksimalt dreiemoment207 Nm
Hybridbatteri
Ty p eNikkel-metallhydridbatteri
Spenning7,2 V / modul
Kapasitet6,5 Ah (3 HR)
Antall28 moduler
Samlet spenning201,6 V
OM12L07NO.book Page 502 Monday, April 3, 2017 9:14 AM

5039-1. Spesifikasjoner
UK AURIS_HV_HB_EE (OM12L07NO)
9
Kjøretøyspesifikasjoner
*: Motorens oljekapasitet er en referansemengde som skal brukes når manskifter olje. Varm opp motoren og slå av hybridsystemet, vent mer enn
5 minutter, og sjekk oljenivået på peilepinnen.
n
Valg av motorolje
På din Toyota brukes ”Toyota Genuine Motor Oil”. Toyota anbefaler
bruk av godkjent ”Toyota Genuine Motor Oil”. Andre motoroljer av
tilsvarende kvalitet kan også brukes.
Oljekvalitet:
0W-20, 5W-30 og 10W-30:
API SL ”Energy-Conserving”, SM ”Energy-Conserving” eller SN
”Resource-Conserving” eller ILSAC helårsolje
15W-40:
API SL, SM eller SN helårsolje

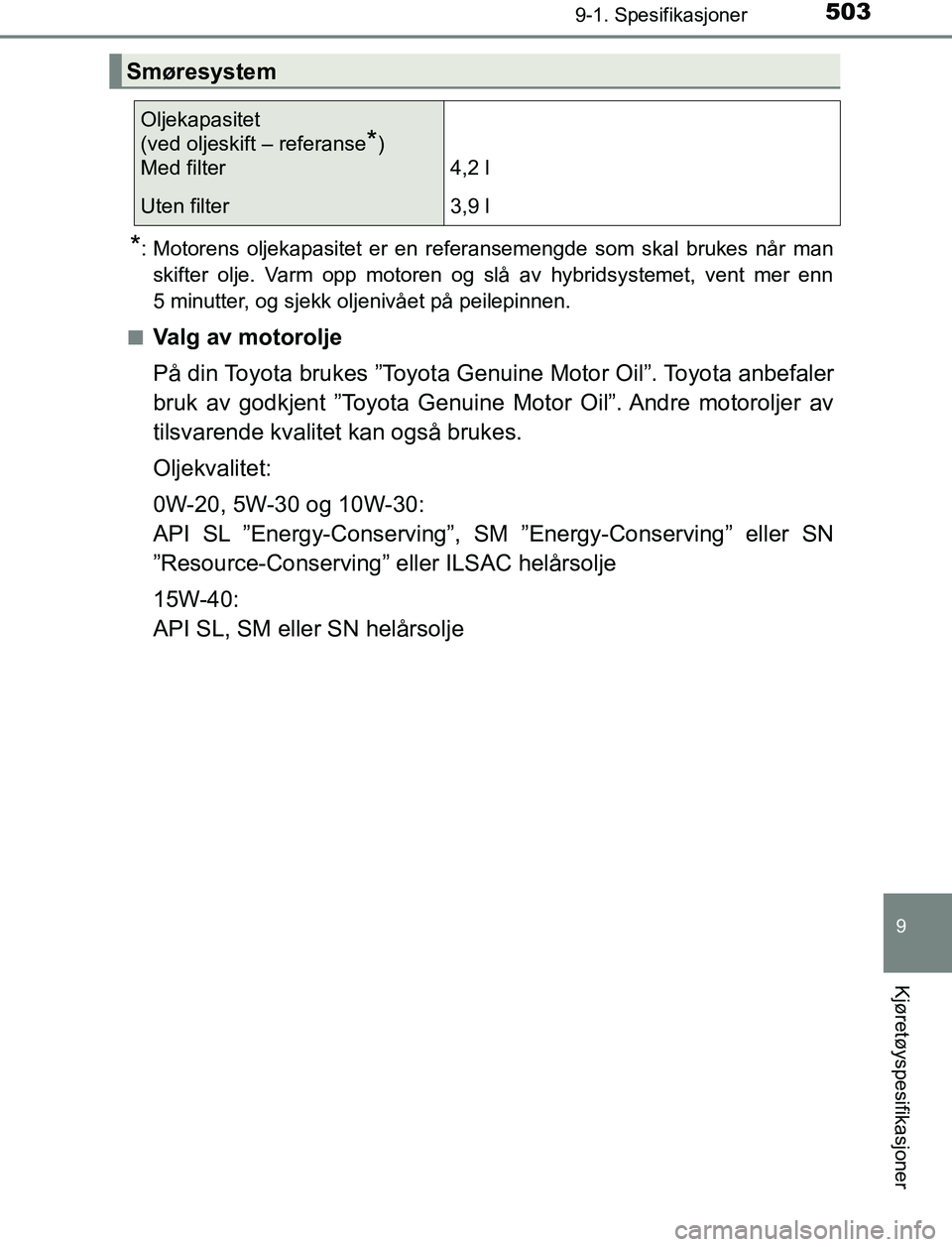

Smøresystem
Oljekapasitet
(ved oljeskift – referanse
*)
Med filter 4,2 l
Uten filter 3,9 l
OM12L07NO.book Page 503 Monday, April 3, 2017 9:14 AM

5049-1. Spesifikasjoner
UK AURIS_HV_HB_EE (OM12L07NO)

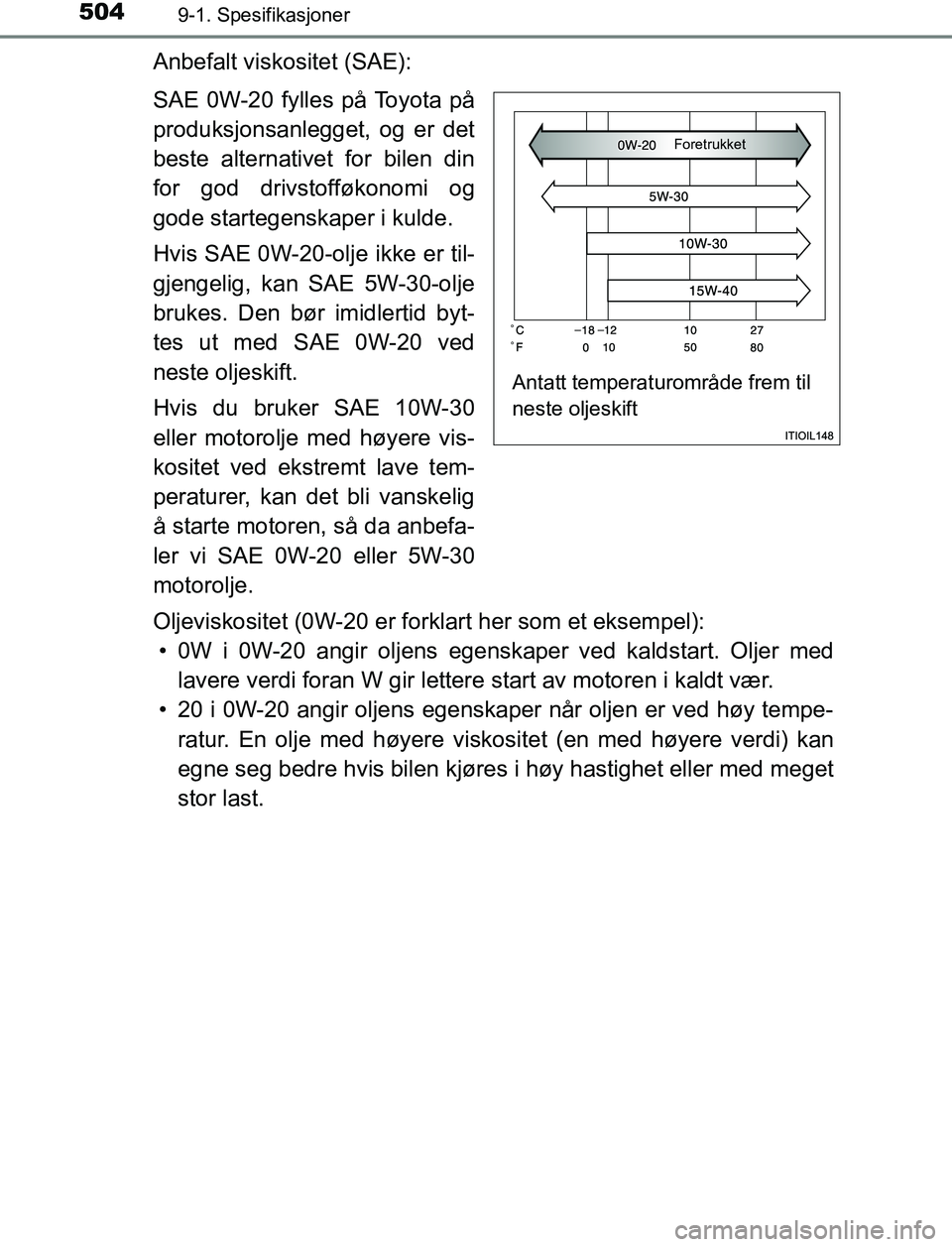

Anbefalt viskositet (SAE):
SAE 0W-20 fylles på Toyota på
produksjonsanlegget, og er det
beste alternativet for bilen din
for god drivstofføkonomi og
gode startegenskaper i kulde.
Hvis SAE 0W-20-olje ikke er til-
gjengelig, kan SAE 5W-30-olje
brukes. Den bør imidlertid byt-
tes ut med SAE 0W-20 ved
neste oljeskift.
Hvis du bruker SAE 10W-30
eller motorolje med høyere vis-
kositet ved ekstremt lave tem-
peraturer, kan det bli vanskelig
å starte motoren, så da anbefa-
ler vi SAE 0W-20 eller 5W-30
motorolje.
Oljeviskositet (0W-20 er forklart her som et eksempel):• 0W i 0W-20 angir oljens egenskaper ved kaldstart. Oljer med lavere verdi foran W gir lettere start av motoren i kaldt vær.
• 20 i 0W-20 angir oljens egenskaper når oljen er ved høy tempe- ratur. En olje med høyere viskositet (en med høyere verdi) kan
egne seg bedre hvis bilen kjøres i høy hastighet eller med meget
stor last.
Antatt temperaturområde frem til
neste oljeskift
Foretrukket
OM12L07NO.book Page 504 Monday, April 3, 2017 9:14 AM

5059-1. Spesifikasjoner
UK AURIS_HV_HB_EE (OM12L07NO)
9
Kjøretøyspesifikasjoner
Lese merkinger på oljeemballasje:
Enkelte oljekanner er merket med det ene eller begge merkene for
API-registrering for å hjelpe deg å velge olje.API-vedlikeholdssymbol
Øverste del: ”API SERVICE SN”
betyr oljekvaliteten etter API-
klassifisering (fra det amerikan-
ske petroleumsinstitutt).
Midtre del: ”SAE 0W-20” betyr
viskositetsgraden.
Nederste del: ”Resource-
Conserving” angir at oljen er mil-
jøvennlig og har drivstoffbespa-
rende egenskaper.
ILSAC-sertifis eringsmerke
ILSACs (International Lubricant Specification Advisory Committee) ser-
tifiseringsmerke vises på forsiden av kannen.
1
2
OM12L07NO.book Page 505 Monday, April 3, 2017 9:14 AM

5069-1. Spesifikasjoner
UK AURIS_HV_HB_EE (OM12L07NO)

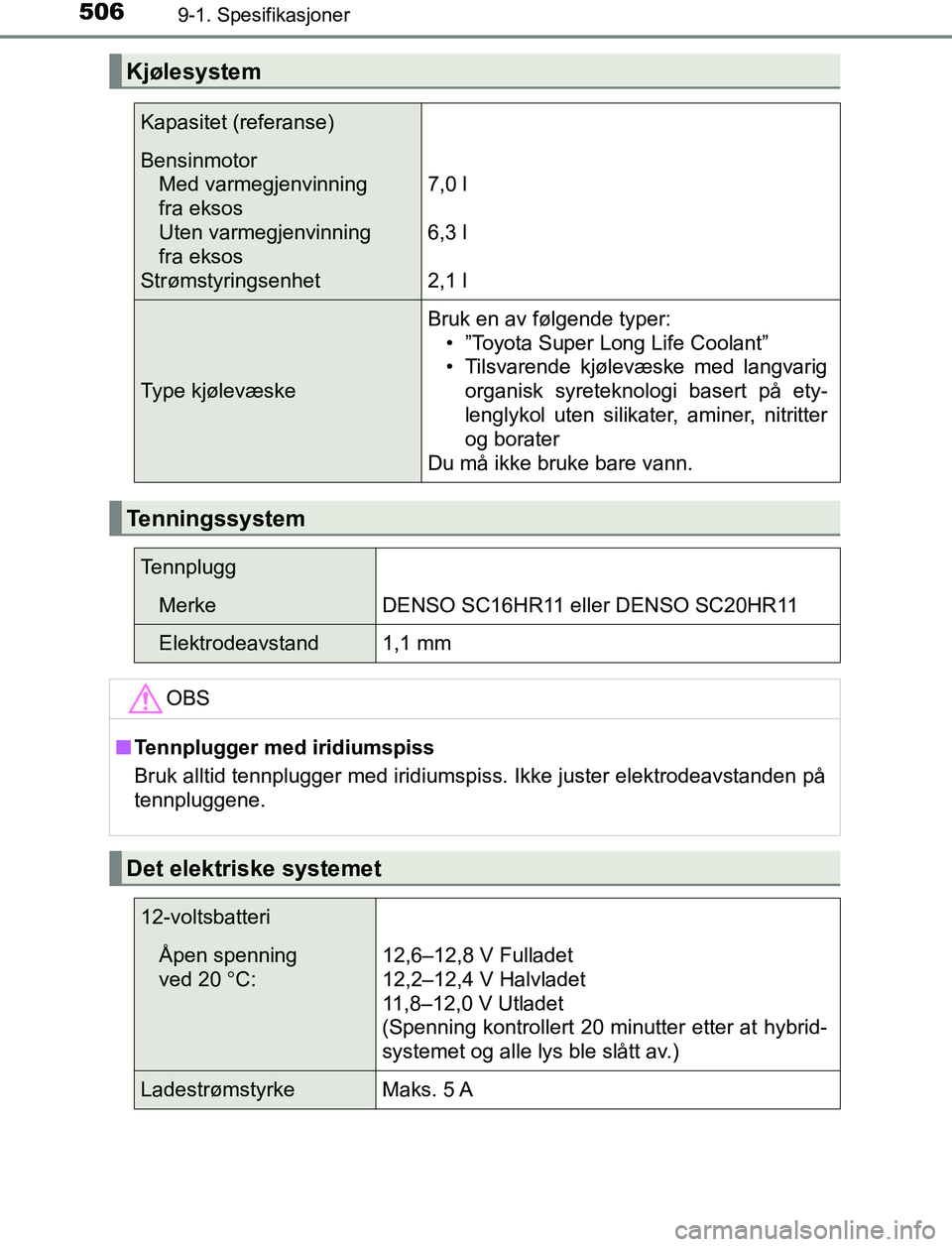

Kjølesystem
Kapasitet (referanse)
BensinmotorMed varmegjenvinning
fra eksos
Uten varmegjenvinning
fra eksos
Strømstyringsenhet
7,0 l
6,3 l
2,1 l
Type kjølevæske Bruk en av følgende typer:
• ”Toyota Super Long Life Coolant”
• Tilsvarende kjølevæske med langvarig organisk syreteknologi basert på ety-
lenglykol uten silikater, aminer, nitritter
og borater
Du må ikke bruke bare vann.
Tenningssystem
Tennplugg
MerkeDENSO SC16HR11 eller DENSO SC20HR11
Elektrodeavstand1,1 mm
OBS
n Tennplugger med iridiumspiss
Bruk alltid tennplugger med iridiumspiss. Ikke juster elektrodeavstanden på
tennpluggene.
Det elektriske systemet
12-voltsbatteri
Åpen spenning
ved 20  C: 12,6–12,8 V Fulladet
12,2–12,4 V Halvladet
11,8–12,0 V Utladet
(Spenning kontrollert 20 minutter etter at hybrid-
systemet og alle lys ble slått av.)
LadestrømstyrkeMaks. 5 A
OM12L07NO.book Page 506 Monday, April 3, 2017 9:14 AM

5079-1. Spesifikasjoner
UK AURIS_HV_HB_EE (OM12L07NO)
9
Kjøretøyspesifikasjoner
*: Væskekapasiteten er en referansemengde.Hvis utskifting er nødvendig, kontakt en autorisert Toyota-forhandler, eller
en annen behørig kvalifisert og utstyrt faginstans.
*1: Minste pedalklaring når pedalen trykkes inn med en kraft på 294 N mens hybridsystemet går
*2: Spakvandringen når parkeringsbremsen trekkes til med en kraft på 200 N

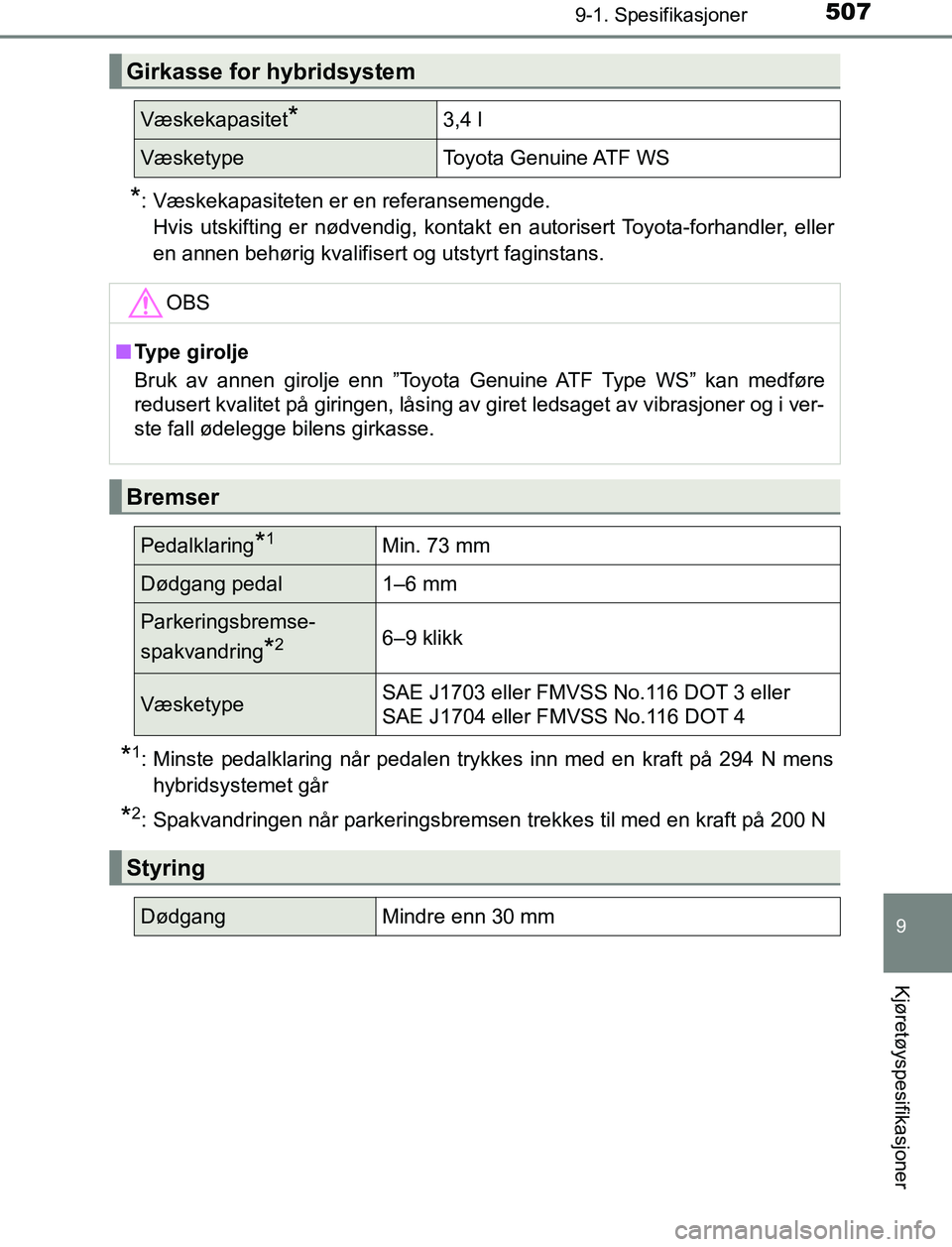

Girkasse for hybridsystem
Væskekapasitet*3,4 l
VæsketypeToyota Genuine ATF WS
OBS
n Type girolje
Bruk av annen girolje enn ”Toyota Genuine ATF Type WS” kan medføre
redusert kvalitet på giringen, låsing av giret ledsaget av vibrasjoner og i ver-
ste fall ødelegge bilens girkasse.
Bremser
Pedalklaring*1Min. 73 mm
Dødgang pedal 1–6 mm
Parkeringsbremse-
spakvandring
*26–9 klikk
Væsketype SAE J1703 eller FMVSS No.116 DOT 3 eller
SAE J1704 eller FMVSS No.116 DOT 4
Styring
DødgangMindre enn 30 mm
OM12L07NO.book Page 507 Monday, April 3, 2017 9:14 AM

5089-1. Spesifikasjoner
UK AURIS_HV_HB_EE (OM12L07NO)

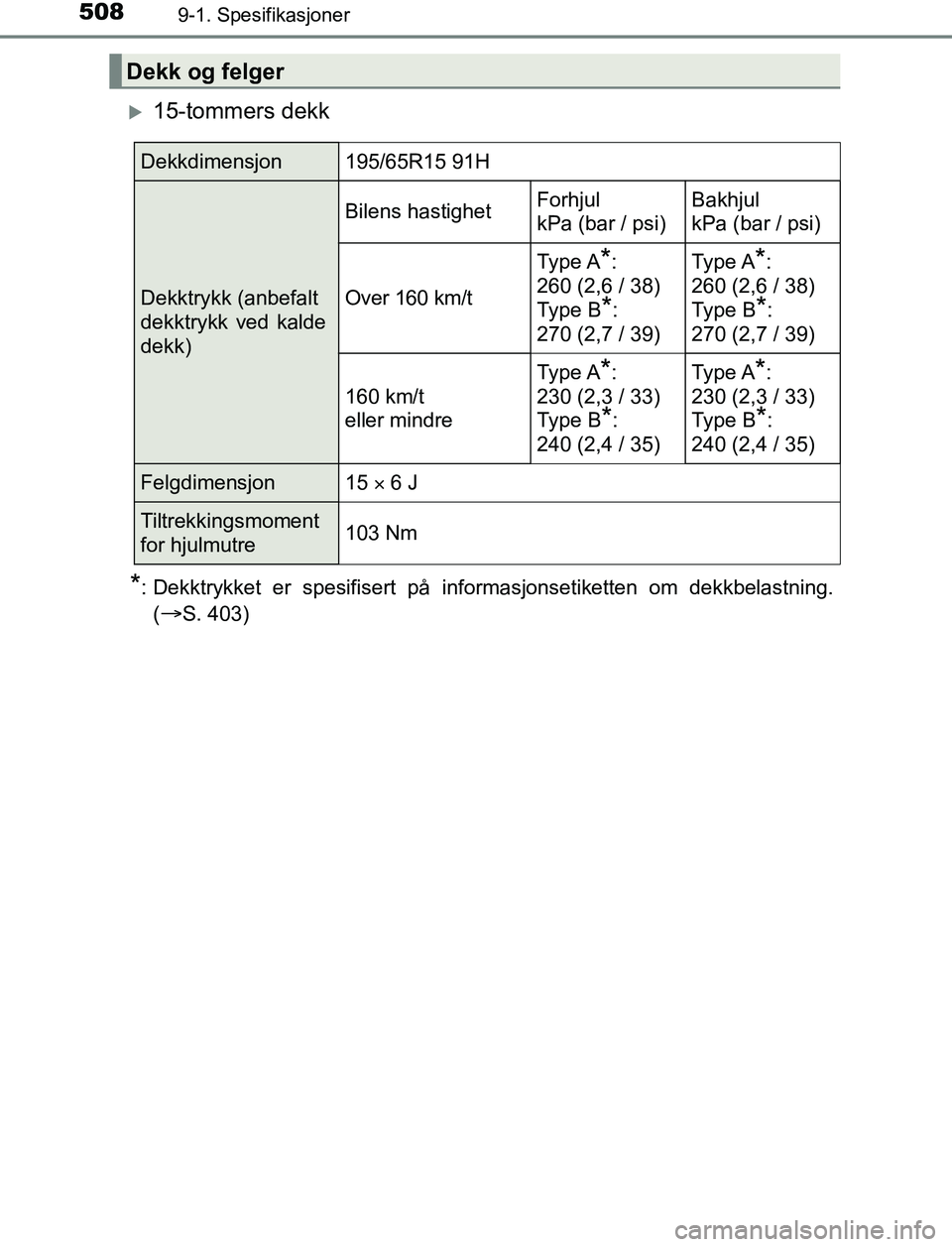

15-tommers dekk
*: Dekktrykket er spesifisert på informasjonsetiketten om dekkbelastning.(
S. 403)
Dekk og felger
Dekkdimensjon195/65R15 91H
Dekktrykk (anbefalt
dekktrykk ved kalde
dekk)
Bilens hastighetForhjul
kPa (bar / psi)Bakhjul
kPa (bar / psi)
Over 160 km/t
Type A*:
260 (2,6 / 38)
Type B
*:
270 (2,7 / 39)
Type A*:
260 (2,6 / 38)
Type B
*:
270 (2,7 / 39)
160 km/t
eller mindre
Type A*:
230 (2,3 / 33)
Type B
*:
240 (2,4 / 35)
Type A*:
230 (2,3 / 33)
Type B
*:
240 (2,4 / 35)
Felgdimensjon15  6 J
Tiltrekkingsmoment
for hjulmutre103 Nm
OM12L07NO.book Page 508 Monday, April 3, 2017 9:14 AM

5099-1. Spesifikasjoner
UK AURIS_HV_HB_EE (OM12L07NO)
9
Kjøretøyspesifikasjoner

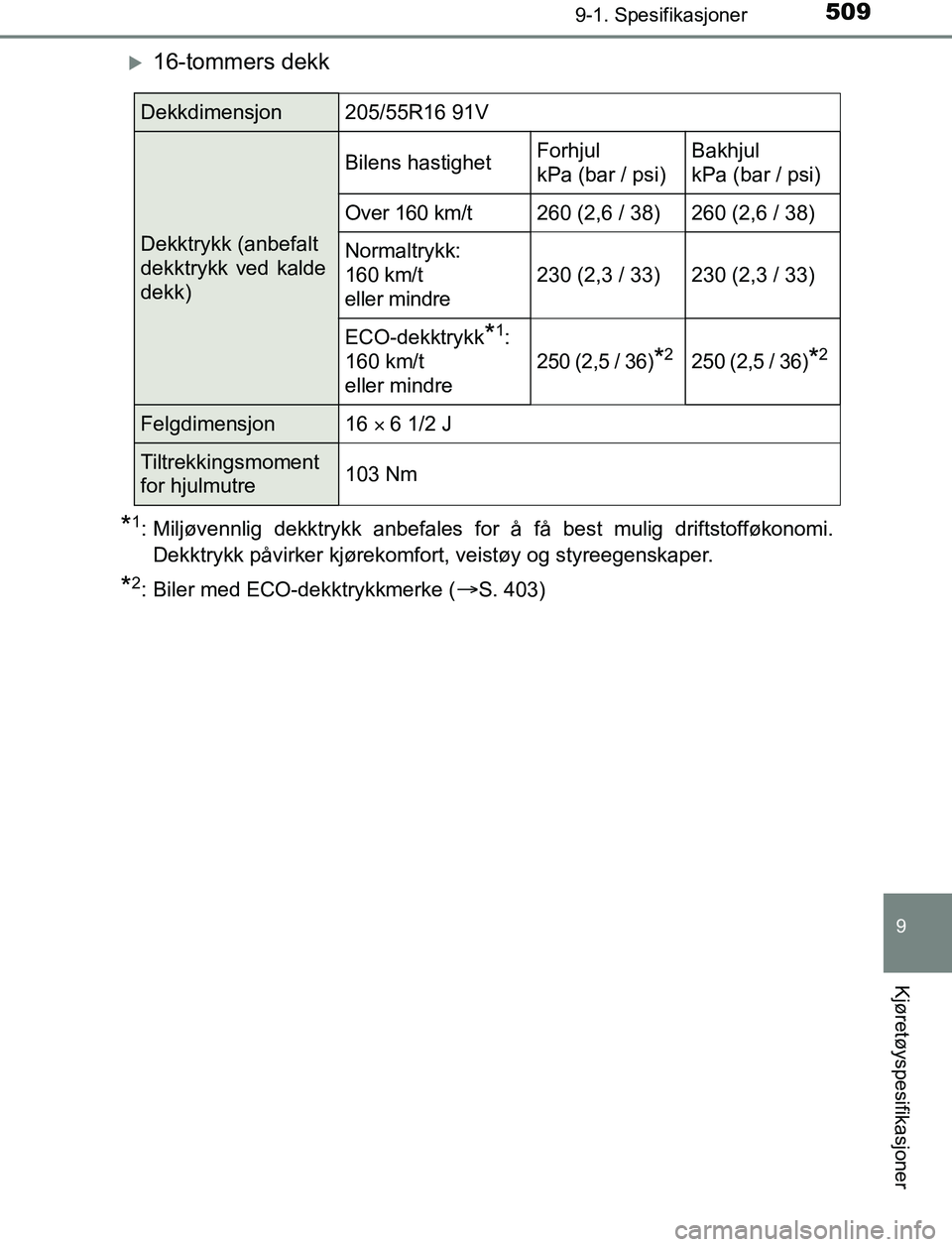

16-tommers dekk
*1: Miljøvennlig dekktrykk anbefales for å få best mulig driftstofføkonomi.Dekktrykk påvirker kjørekomfort, veistøy og styreegenskaper.
*2: Biler med ECO-dekktrykkmerke (S. 403)
Dekkdimensjon205/55R16 91V
Dekktrykk (anbefalt
dekktrykk ved kalde
dekk)
Bilens hastighetForhjul
kPa (bar / psi)Bakhjul
kPa (bar / psi)
Over 160 km/t260 (2,6 / 38)260 (2,6 / 38)
Normaltrykk:
160 km/t
eller mindre
230 (2,3 / 33)230 (2,3 / 33)
ECO-dekktrykk*1:
160 km/t
eller mindre
250 (2,5 / 36)*2250 (2,5 / 36)*2
Felgdimensjon16  6 1/2 J
Tiltrekkingsmoment
for hjulmutre103 Nm
