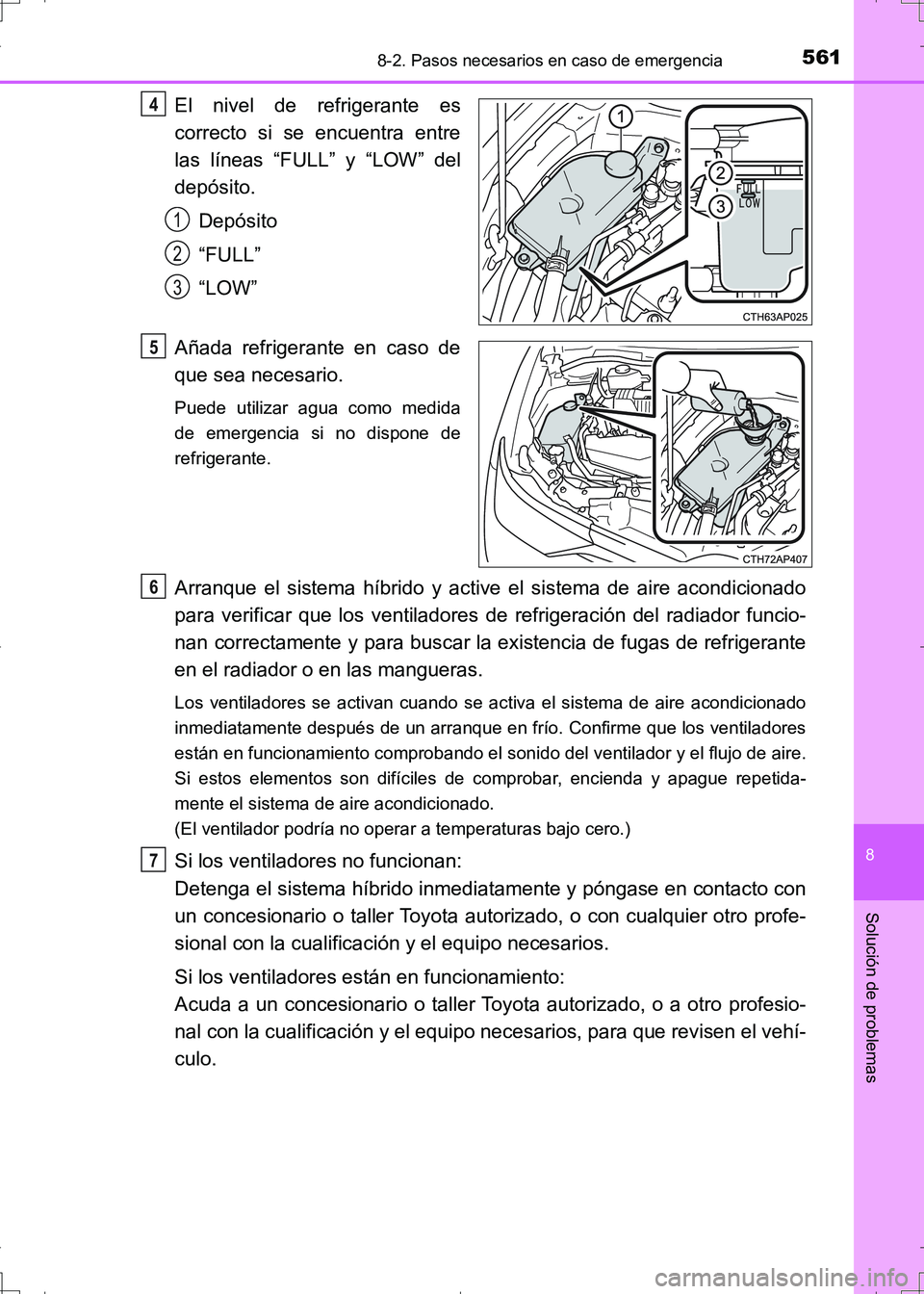

5618-2. Pasos necesarios en caso de emergencia
8
Solución de problemas
UK_AURIS_HV_HB_ES (OM12L10S)
El nivel de refrigerante es
correcto si se encuentra entre
las líneas “FULL” y “LOW” del
depósito.
Depósito
“FULL”
“LOW”
Añada refrigerante en caso de
que sea necesario.
Puede utilizar agua como medida
de emergencia si no dispone de
refrigerante.
Arranque el sistema híbrido y active el sistema de aire acondicionado
para verificar que los ventiladores de refrigeración del radiador funcio-
nan correctamente y para buscar la existencia de fugas de refrigerante
en el radiador o en las mangueras.
Los ventiladores se activan cuando se activa el sistema de aire acondicionado
inmediatamente después de un arranque en frío. Confirme que los ventiladores
están en funcionamiento comprobando el sonido del ventilador y el flujo de aire.
Si estos elementos son difíciles de comprobar, encienda y apague repetida-
mente el sistema de aire acondicionado.
(El ventilador podría no operar a temperaturas bajo cero.)
Si los ventiladores no funcionan:
Detenga el sistema híbrido inmediatamente y póngase en contacto con
un concesionario o taller Toyota autorizado, o con cualquier otro profe-
sional con la cualificación y el equipo necesarios.
Si los ventiladores están en funcionamiento:
Acuda a un concesionario o taller Toyota autorizado, o a otro profesio-
nal con la cualificación y el equipo necesarios, para que revisen el vehí-
culo.
4
1
2
3
5
6
7
UK AURIS_HV_HB_OM_Spanish_OM12L10S.book 561 ページ ２０１６年６月２８日　火曜日　午後６時３５分

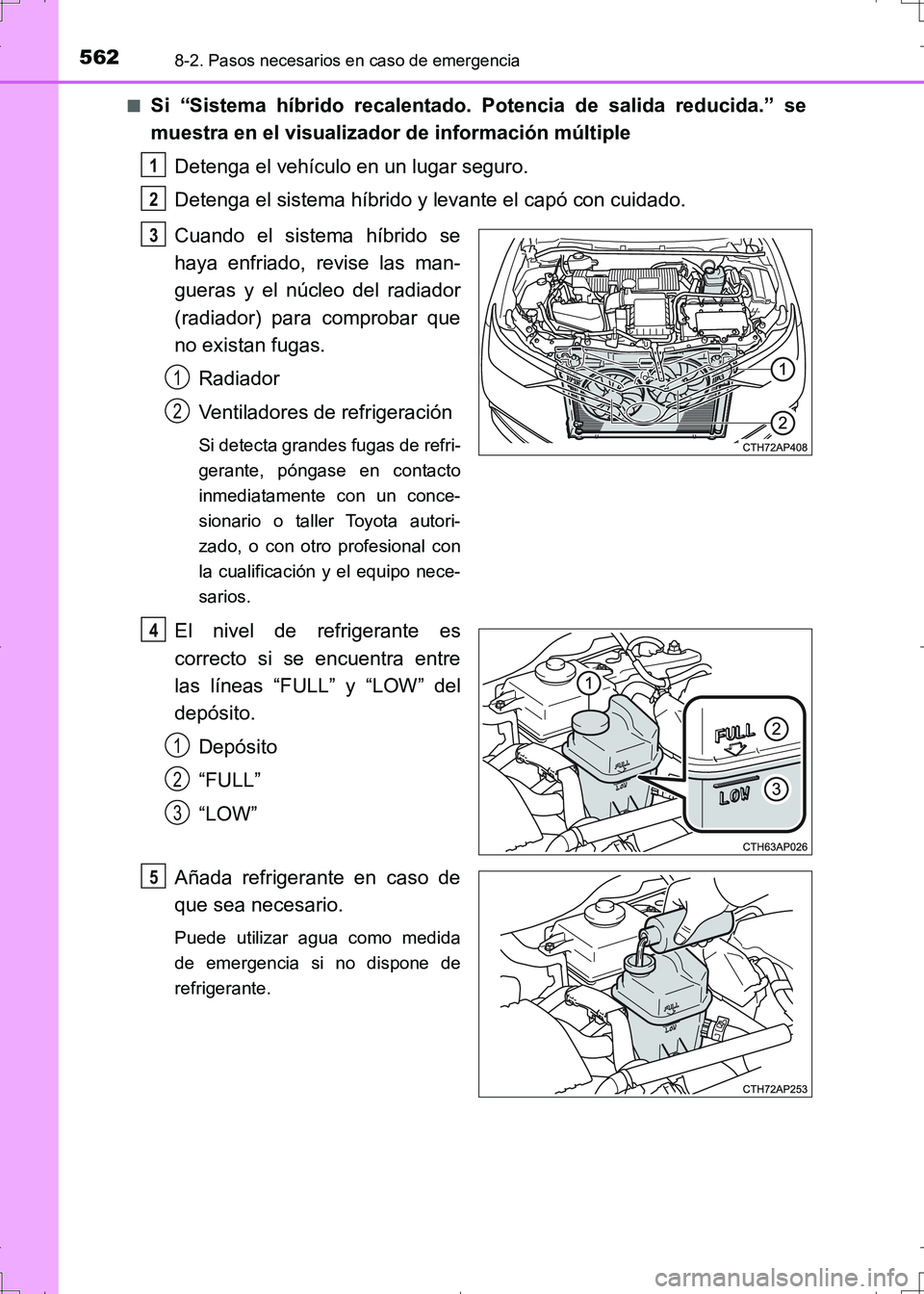

5628-2. Pasos necesarios en caso de emergencia
UK_AURIS_HV_HB_ES (OM12L10S)■
Si “Sistema híbrido recalentado. Potencia de salida reducida.” se
muestra en el visualizador de información múltiple
Detenga el vehículo en un lugar seguro.
Detenga el sistema híbrido y levante el capó con cuidado.
Cuando el sistema híbrido se
haya enfriado, revise las man-
gueras y el núcleo del radiador
(radiador) para comprobar que
no existan fugas.
Radiador
Ventiladores de refrigeración
Si detecta grandes fugas de refri-
gerante, póngase en contacto
inmediatamente con un conce-
sionario o taller Toyota autori-
zado, o con otro profesional con
la cualificación y el equipo nece-
sarios.
El nivel de refrigerante es
correcto si se encuentra entre
las líneas “FULL” y “LOW” del
depósito.
Depósito
“FULL”
“LOW”
Añada refrigerante en caso de
que sea necesario.
Puede utilizar agua como medida
de emergencia si no dispone de
refrigerante.
1
2
3
1
2
4
1
2
3
5
UK AURIS_HV_HB_OM_Spanish_OM12L10S.book 562 ページ ２０１６年６月２８日　火曜日　午後６時３５分

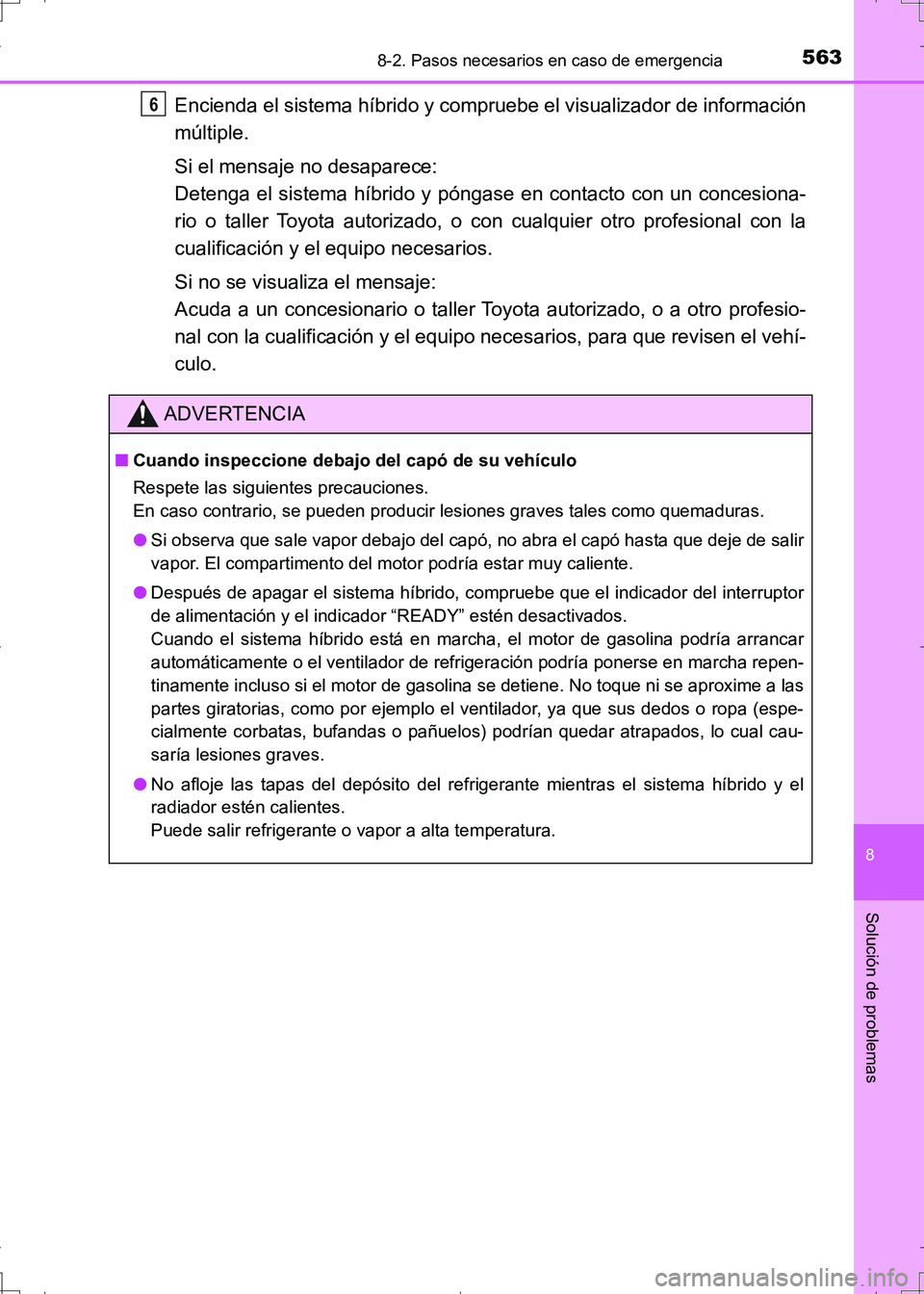

5638-2. Pasos necesarios en caso de emergencia
8
Solución de problemas
UK_AURIS_HV_HB_ES (OM12L10S)
Encienda el sistema híbrido y compruebe el visualizador de información
múltiple.
Si el mensaje no desaparece:
Detenga el sistema híbrido y póngase en contacto con un concesiona-
rio o taller Toyota autorizado, o con cualquier otro profesional con la
cualificación y el equipo necesarios.
Si no se visualiza el mensaje:
Acuda a un concesionario o taller Toyota autorizado, o a otro profesio-
nal con la cualificación y el equipo necesarios, para que revisen el vehí-
culo.
ADVERTENCIA
■Cuando inspeccione debajo del capó de su vehículo
Respete las siguientes precauciones.
En caso contrario, se pueden producir lesiones graves tales como quemaduras.
●Si observa que sale vapor debajo del capó, no abra el capó hasta que deje de salir
vapor. El compartimento del motor podría estar muy caliente.
●Después de apagar el sistema híbrido, compruebe que el indicador del interruptor
de alimentación y el indicador “READY” estén desactivados.
Cuando el sistema híbrido está en marcha, el motor de gasolina podría arrancar
automáticamente o el ventilador de refrigeración podría ponerse en marcha repen-
tinamente incluso si el motor de gasolina se detiene. No toque ni se aproxime a las
partes giratorias, como por ejemplo el ventilador, ya que sus dedos o ropa (espe-
cialmente corbatas, bufandas o pañuelos) podrían quedar atrapados, lo cual cau-
saría lesiones graves.
●No afloje las tapas del depósito del refrigerante mientras el sistema híbrido y el
radiador estén calientes.
Puede salir refrigerante o vapor a alta temperatura.
6
UK AURIS_HV_HB_OM_Spanish_OM12L10S.book 563 ページ ２０１６年６月２８日　火曜日　午後６時３５分

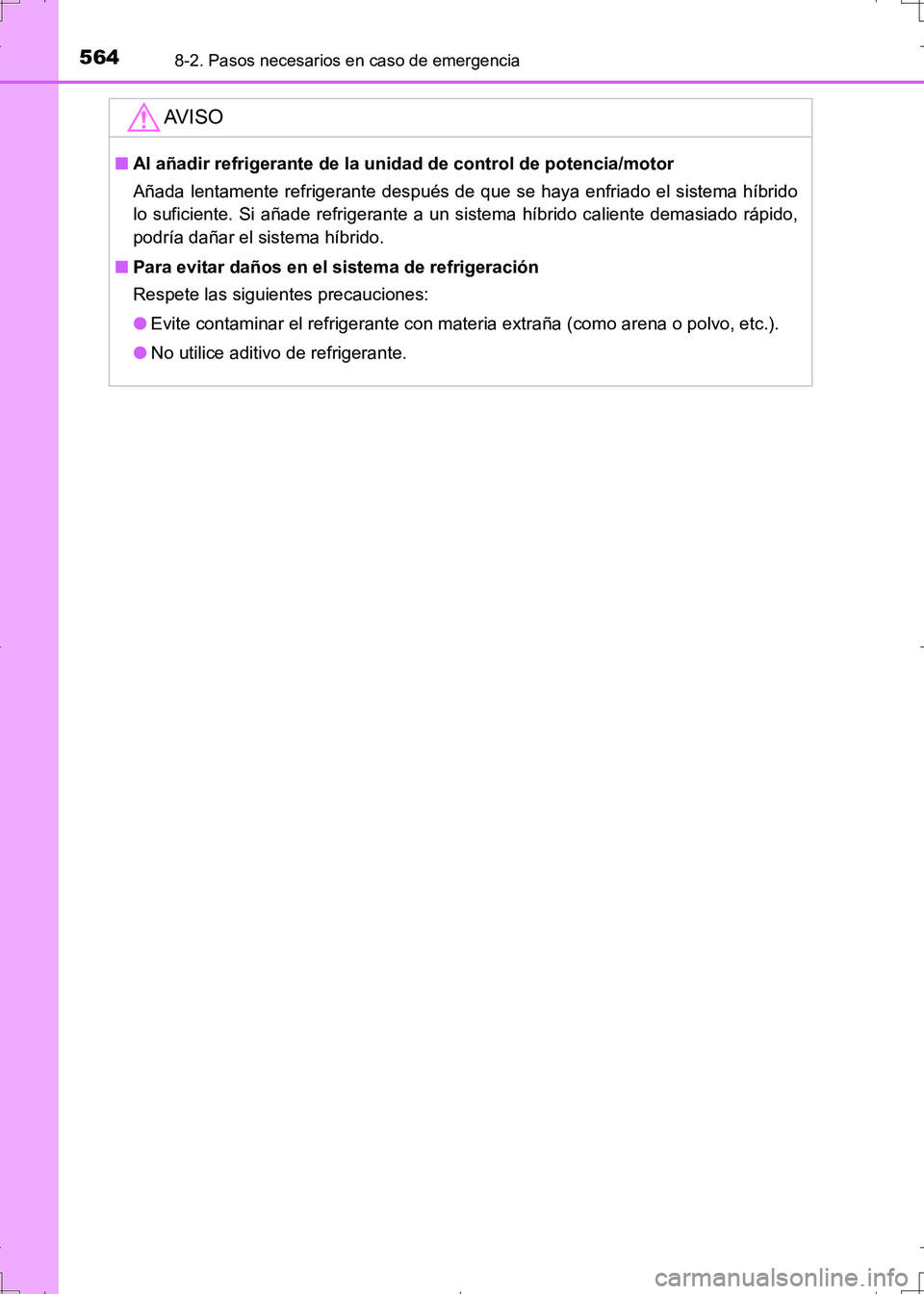

5648-2. Pasos necesarios en caso de emergencia
UK_AURIS_HV_HB_ES (OM12L10S)
AV I S O
■Al añadir refrigerante de la unidad de control de potencia/motor
Añada lentamente refrigerante después de que se haya enfriado el sistema híbrido
lo suficiente. Si añade refrigerante a un sistema híbrido caliente demasiado rápido,
podría dañar el sistema híbrido.
■Para evitar daños en el sistema de refrigeración
Respete las siguientes precauciones:
●Evite contaminar el refrigerante con materia extraña (como arena o polvo, etc.).
●No utilice aditivo de refrigerante.
UK AURIS_HV_HB_OM_Spanish_OM12L10S.book 564 ページ ２０１６年６月２８日　火曜日　午後６時３５分

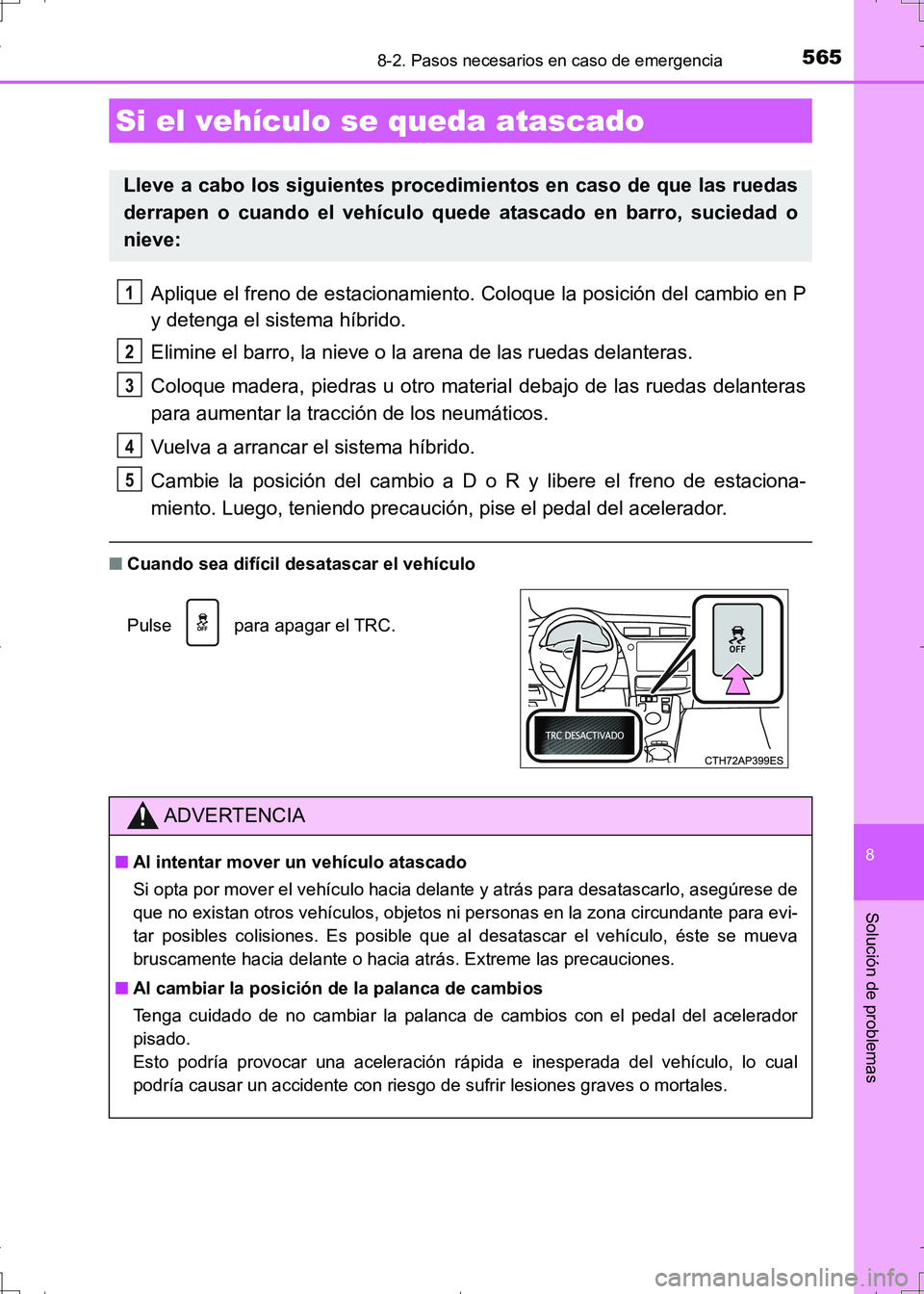

5658-2. Pasos necesarios en caso de emergencia
8
Solución de problemas
UK_AURIS_HV_HB_ES (OM12L10S)
Aplique el freno de estacionamiento. Coloque la posición del cambio en P
y detenga el sistema híbrido.
Elimine el barro, la nieve o la arena de las ruedas delanteras.
Coloque madera, piedras u otro material debajo de las ruedas delanteras
para aumentar la tracción de los neumáticos.
Vuelva a arrancar el sistema híbrido.
Cambie la posición del cambio a D o R y libere el freno de estaciona-
miento. Luego, teniendo precaución, pise el pedal del acelerador.
■Cuando sea difícil desatascar el vehículo
Si el vehículo se queda atascado
Lleve a cabo los siguientes procedimientos en caso de que las ruedas
derrapen o cuando el vehículo quede atascado en barro, suciedad o
nieve:
Pulse para apagar el TRC.
ADVERTENCIA
■Al intentar mover un vehículo atascado
Si opta por mover el vehículo hacia delante y atrás para desatascarlo, asegúrese de
que no existan otros vehículos, objetos ni personas en la zona circundante para evi-
tar posibles colisiones. Es posible que al desatascar el vehículo, éste se mueva
bruscamente hacia delante o hacia atrás. Extreme las precauciones.
■Al cambiar la posición de la palanca de cambios
Tenga cuidado de no cambiar la palanca de cambios con el pedal del acelerador
pisado.
Esto podría provocar una aceleración rápida e inesperada del vehículo, lo cual
podría causar un accidente con riesgo de sufrir lesiones graves o mortales.
1
2
3
4
5
UK AURIS_HV_HB_OM_Spanish_OM12L10S.book 565 ページ ２０１６年６月２８日　火曜日　午後６時３５分

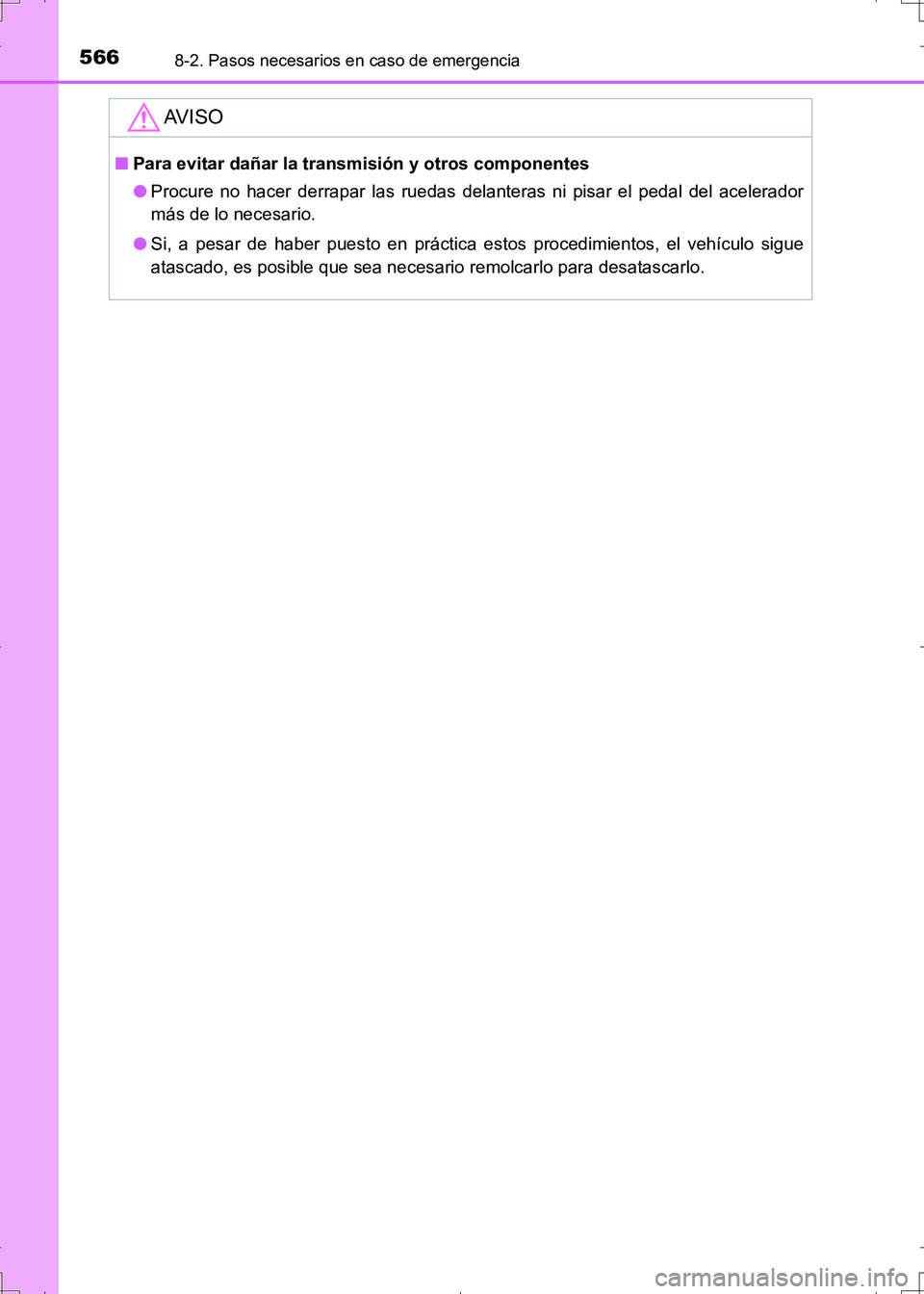

5668-2. Pasos necesarios en caso de emergencia
UK_AURIS_HV_HB_ES (OM12L10S)
AV I S O
■Para evitar dañar la transmisión y otros componentes
●Procure no hacer derrapar las ruedas delanteras ni pisar el pedal del acelerador
más de lo necesario.
●Si, a pesar de haber puesto en práctica estos procedimientos, el vehículo sigue
atascado, es posible que sea necesario remolcarlo para desatascarlo.
UK AURIS_HV_HB_OM_Spanish_OM12L10S.book 566 ページ ２０１６年６月２８日　火曜日　午後６時３５分

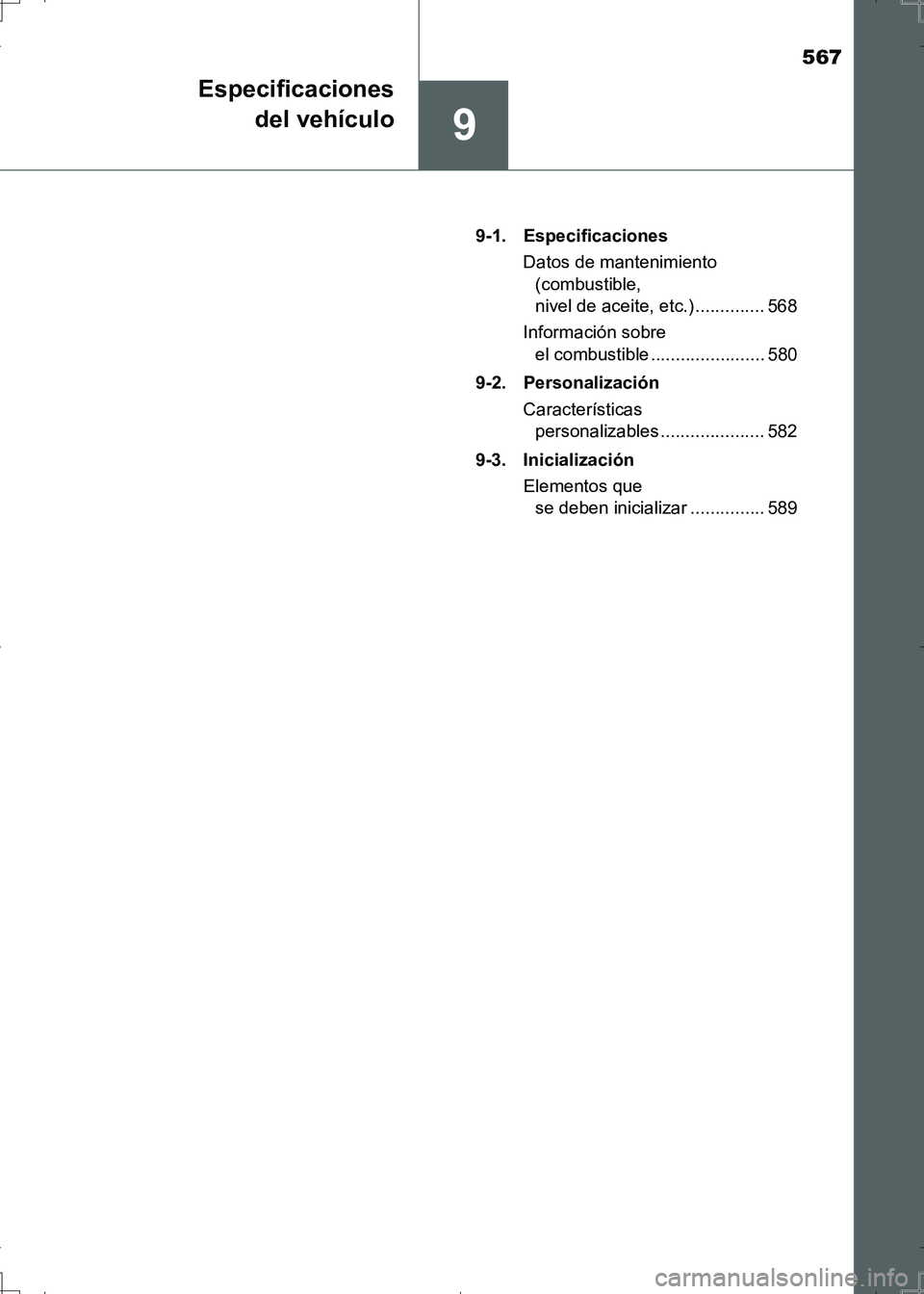

567
9
Especificaciones
del vehículo
UK_AURIS_HV_HB_ES (OM12L10S)9-1. Especificaciones
Datos de mantenimiento
(combustible,
nivel de aceite, etc.) .............. 568
Información sobre
el combustible ....................... 580
9-2. Personalización
Características
personalizables ..................... 582
9-3. Inicialización
Elementos que
se deben inicializar ............... 589
UK AURIS_HV_HB_OM_Spanish_OM12L10S.book 567 ページ ２０１６年６月２８日　火曜日　午後６時３５分

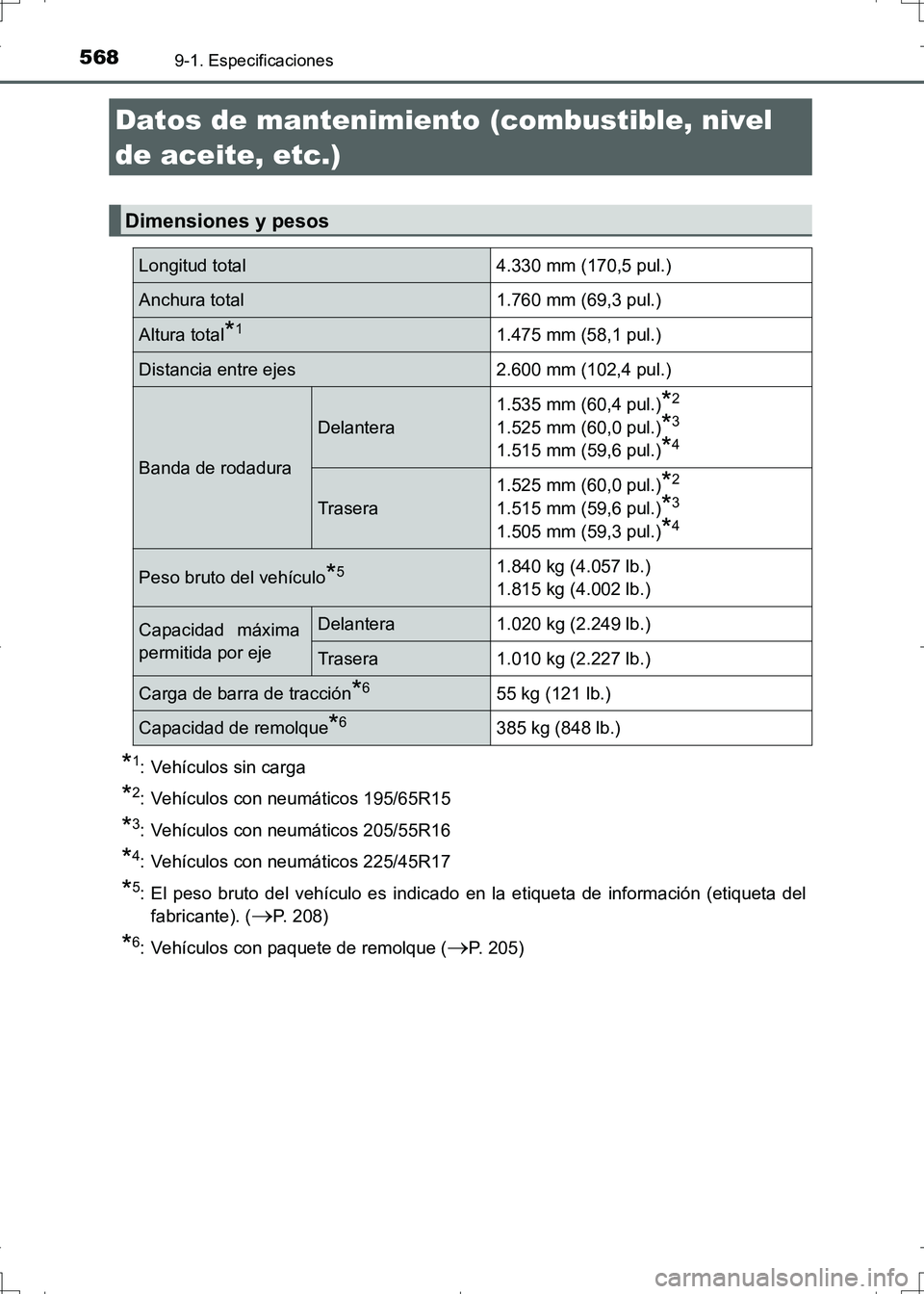

568
UK_AURIS_HV_HB_ES (OM12L10S)
9-1. Especificaciones
*1: Vehículos sin carga
*2: Vehículos con neumáticos 195/65R15
*3: Vehículos con neumáticos 205/55R16
*4: Vehículos con neumáticos 225/45R17
*5: El peso bruto del vehículo es indicado en la etiqueta de información (etiqueta del
fabricante). (
P. 208)
*6: Vehículos con paquete de remolque (P. 205)
Datos de mantenimiento (combustible, nivel
de aceite, etc.)
Dimensiones y pesos
Longitud total 4.330 mm (170,5 pul.)
Anchura total 1.760 mm (69,3 pul.)
Altura total*11.475 mm (58,1 pul.)
Distancia entre ejes 2.600 mm (102,4 pul.)
Banda de rodadura
Delantera1.535 mm (60,4 pul.)
*2
1.525 mm (60,0 pul.)*3
1.515 mm (59,6 pul.)*4
Trasera1.525 mm (60,0 pul.)
*2
1.515 mm (59,6 pul.)*3
1.505 mm (59,3 pul.)*4
Peso bruto del vehículo*51.840 kg (4.057 lb.)
1.815 kg (4.002 lb.)
Capacidad máxima
permitida por ejeDelantera 1.020 kg (2.249 lb.)
Trasera 1.010 kg (2.227 lb.)
Carga de barra de tracción*655 kg (121 lb.)
Capacidad de remolque*6385 kg (848 lb.)
UK AURIS_HV_HB_OM_Spanish_OM12L10S.book 568 ページ ２０１６年６月２８日　火曜日　午後６時３５分

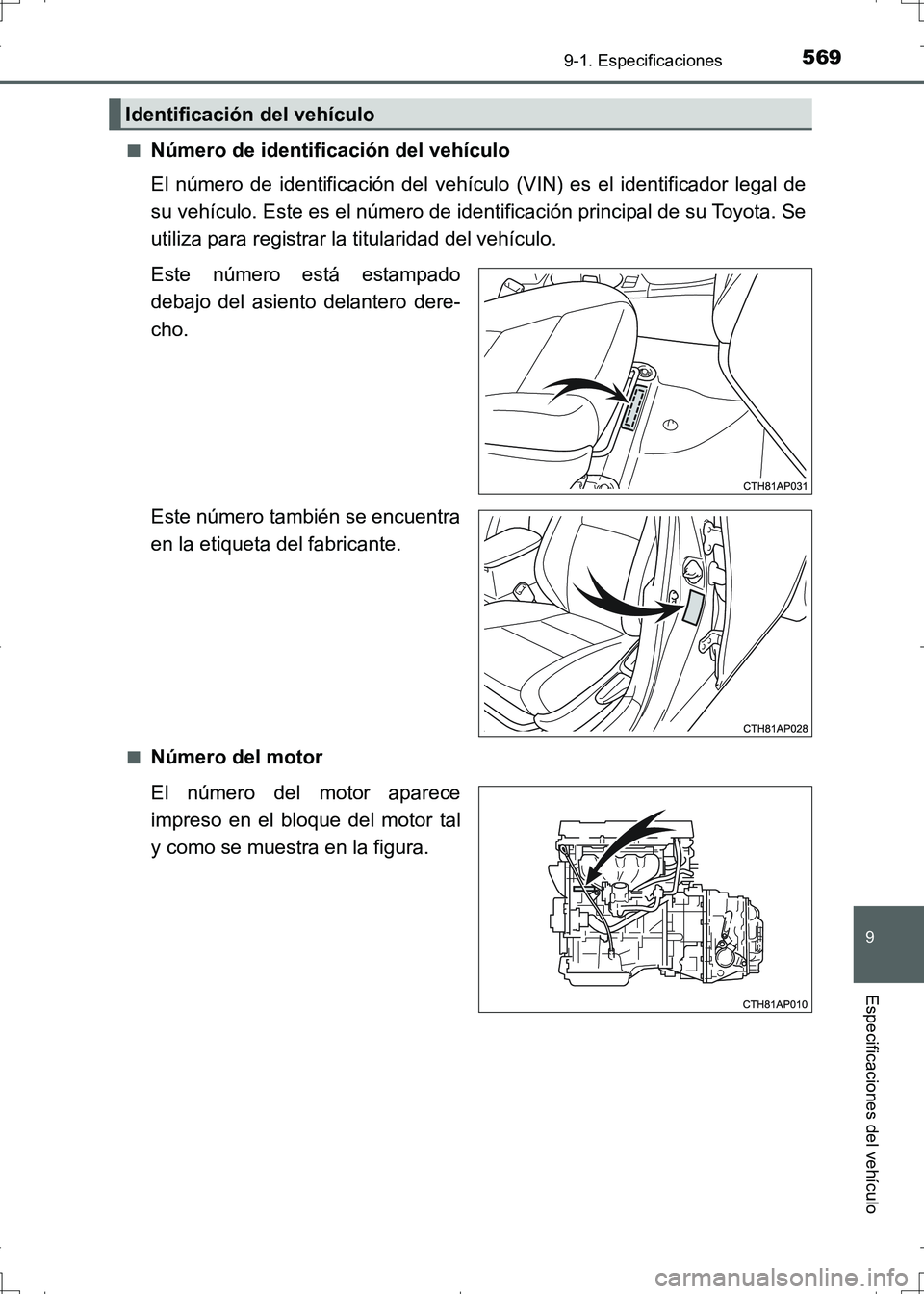

569
9
9-1. Especificaciones
Especificaciones del vehículo
UK_AURIS_HV_HB_ES (OM12L10S)■
Número de identificación del vehículo
El número de identificación del vehículo (VIN) es el identificador legal de
su vehículo. Este es el número de identificación principal de su Toyota. Se
utiliza para registrar la titularidad del vehículo.
Este número está estampado
debajo del asiento delantero dere-
cho.
Este número también se encuentra
en la etiqueta del fabricante.
■Número del motor
El número del motor aparece
impreso en el bloque del motor tal
y como se muestra en la figura.
Identificación del vehículo
UK AURIS_HV_HB_OM_Spanish_OM12L10S.book 569 ページ ２０１６年６月２８日　火曜日　午後６時３５分

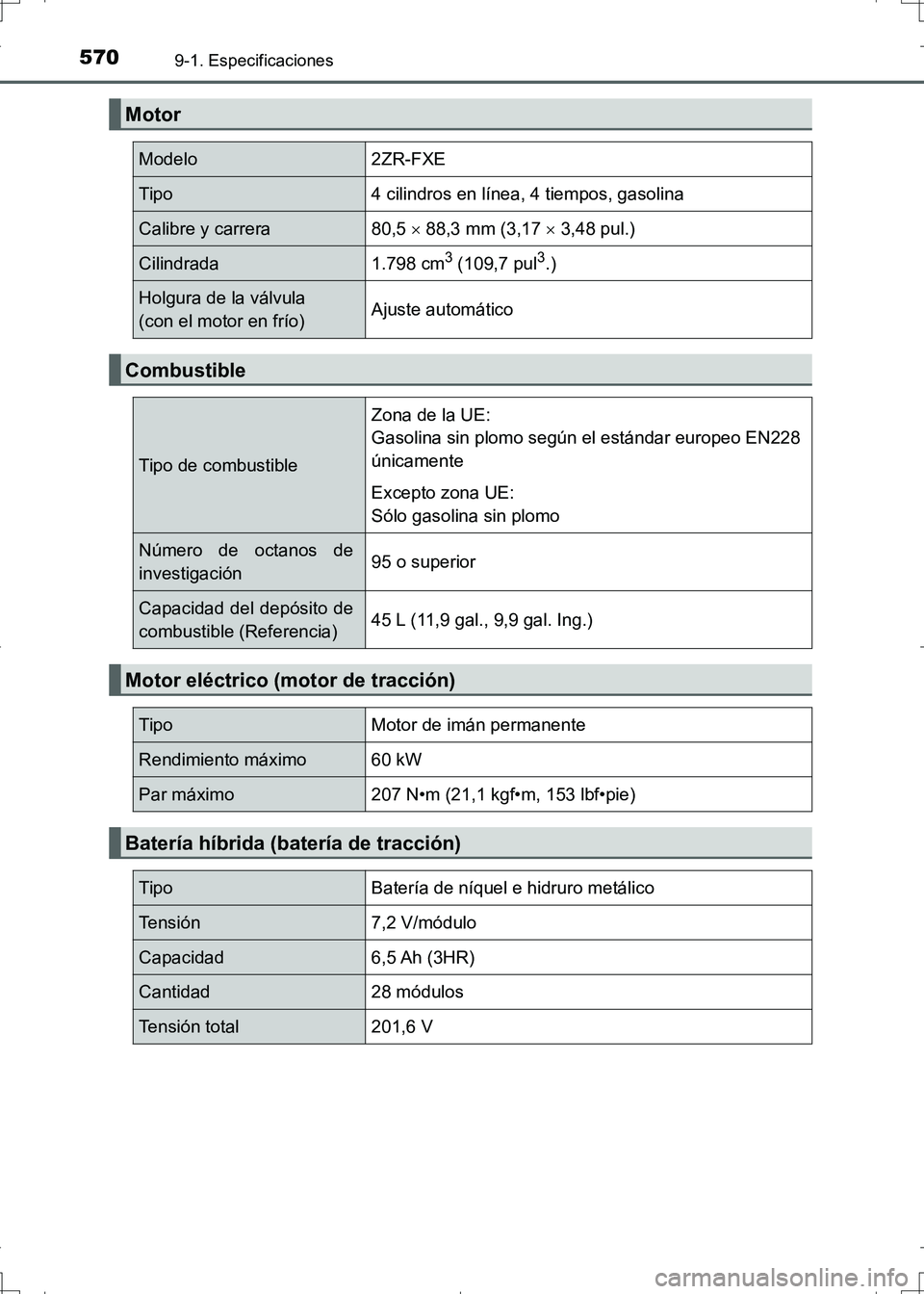

5709-1. Especificaciones
UK_AURIS_HV_HB_ES (OM12L10S)
Motor
Modelo2ZR-FXE
Tipo4 cilindros en línea, 4 tiempos, gasolina
Calibre y carrera80,5  88,3 mm (3,17  3,48 pul.)
Cilindrada1.798 cm3 (109,7 pul3.)
Holgura de la válvula
(con el motor en frío)Ajuste automático
Combustible
Tipo de combustible
Zona de la UE:
Gasolina sin plomo según el estándar europeo EN228
únicamente
Excepto zona UE:
Sólo gasolina sin plomo
Número de octanos de
investigación95 o superior
Capacidad del depósito de
combustible (Referencia)45 L (11,9 gal., 9,9 gal. Ing.)
Motor eléctrico (motor de tracción)
TipoMotor de imán permanente
Rendimiento máximo60 kW
Par máximo207 N•m (21,1 kgf•m, 153 lbf•pie)
Batería híbrida (batería de tracción)
TipoBatería de níquel e hidruro metálico
Te n s i ó n7,2 V/módulo
Capacidad6,5 Ah (3HR)
Cantidad28 módulos
Tensión total201,6 V
