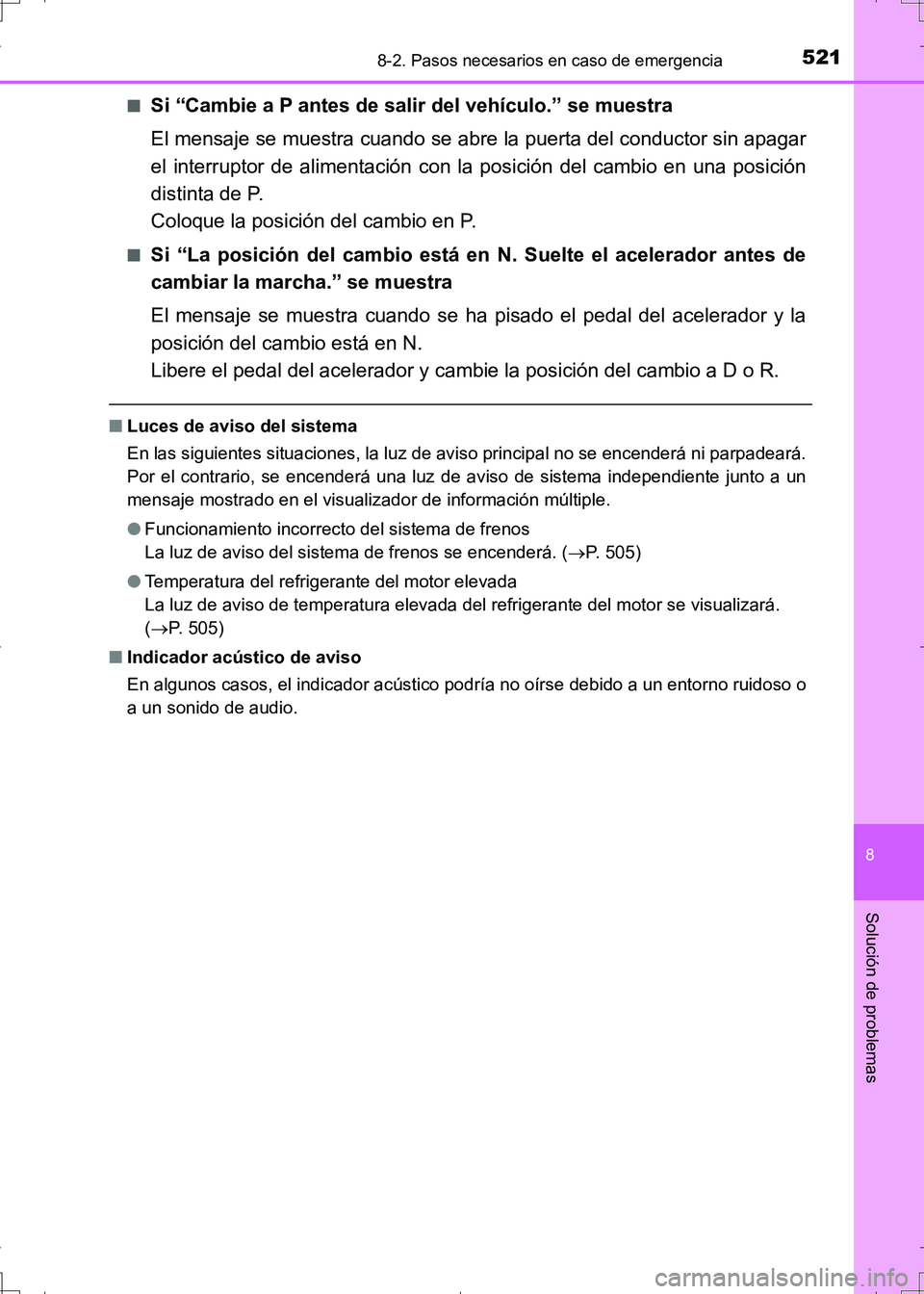

5218-2. Pasos necesarios en caso de emergencia
8
Solución de problemas
UK_AURIS_HV_HB_ES (OM12L10S)■
Si “Cambie a P antes de salir del vehículo.” se muestra
El mensaje se muestra cuando se abre la puerta del conductor sin apagar
el interruptor de alimentación con la posición del cambio en una posición
distinta de P.
Coloque la posición del cambio en P.
■Si “La posición del cambio está en N. Suelte el acelerador antes de
cambiar la marcha.” se muestra
El mensaje se muestra cuando se ha pisado el pedal del acelerador y la
posición del cambio está en N.
Libere el pedal del acelerador y cambie la posición del cambio a D o R.
■Luces de aviso del sistema
En las siguientes situaciones, la luz de aviso principal no se encenderá ni parpadeará.
Por el contrario, se encenderá una luz de aviso de sistema independiente junto a un
mensaje mostrado en el visualizador de información múltiple.
●Funcionamiento incorrecto del sistema de frenos
La luz de aviso del sistema de frenos se encenderá. (P. 5 0 5 )
●Temperatura del refrigerante del motor elevada
La luz de aviso de temperatura elevada del refrigerante del motor se visualizará.
(P. 5 0 5 )
■Indicador acústico de aviso
En algunos casos, el indicador acústico podría no oírse debido a un entorno ruidoso o
a un sonido de audio.
UK AURIS_HV_HB_OM_Spanish_OM12L10S.book 521 ページ ２０１６年６月２８日　火曜日　午後６時３５分

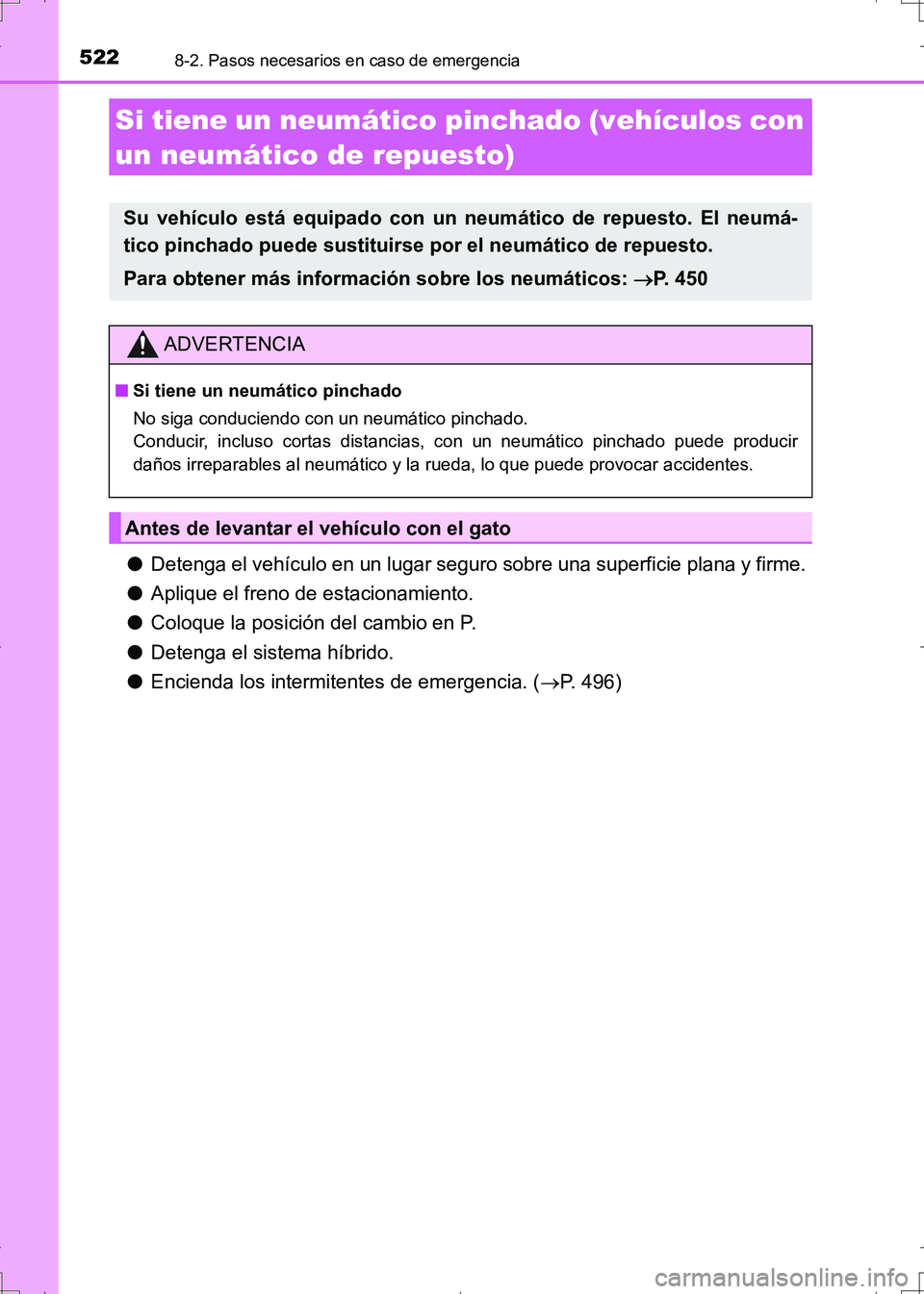

5228-2. Pasos necesarios en caso de emergencia
UK_AURIS_HV_HB_ES (OM12L10S)
●Detenga el vehículo en un lugar seguro sobre una superficie plana y firme.
●Aplique el freno de estacionamiento.
●Coloque la posición del cambio en P.
●Detenga el sistema híbrido.
●Encienda los intermitentes de emergencia. (P. 496)
Si tiene un neumático pinchado (vehículos con
un neumático de repuesto)
Su vehículo está equipado con un neumático de repuesto. El neumá-
tico pinchado puede sustituirse por el neumático de repuesto.
Para obtener más información sobre los neumáticos: P. 450
ADVERTENCIA
■Si tiene un neumático pinchado
No siga conduciendo con un neumático pinchado.
Conducir, incluso cortas distancias, con un neumático pinchado puede producir
daños irreparables al neumático y la rueda, lo que puede provocar accidentes.
Antes de levantar el vehículo con el gato
UK AURIS_HV_HB_OM_Spanish_OM12L10S.book 522 ページ ２０１６年６月２８日　火曜日　午後６時３５分

5238-2. Pasos necesarios en caso de emergencia
8
Solución de problemas
UK_AURIS_HV_HB_ES (OM12L10S)

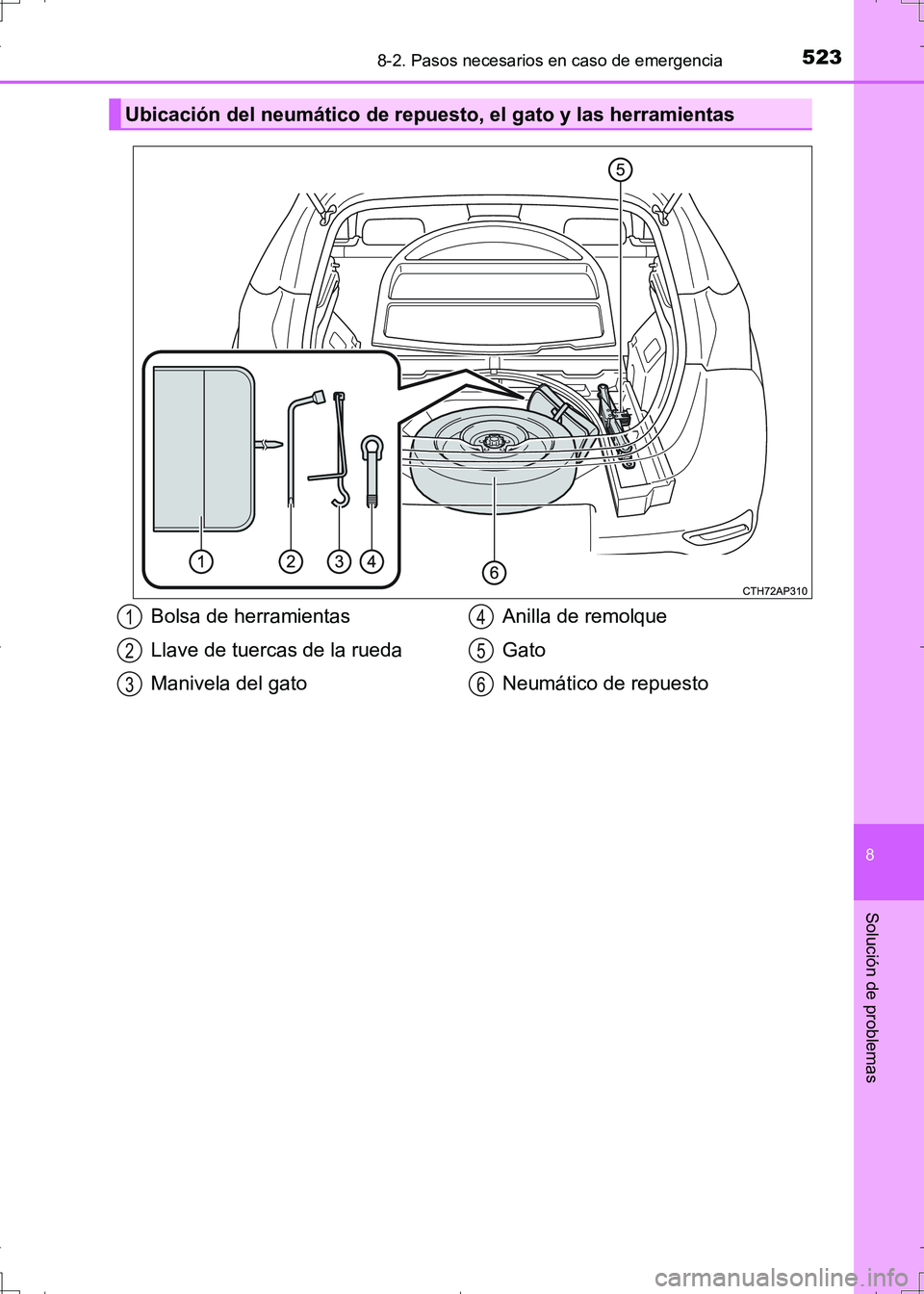

Ubicación del neumático de repuesto, el gato y las herramientas
Bolsa de herramientas
Llave de tuercas de la rueda
Manivela del gatoAnilla de remolque
Gato
Neumático de repuesto1
2
3
4
5
6
UK AURIS_HV_HB_OM_Spanish_OM12L10S.book 523 ページ ２０１６年６月２８日　火曜日　午後６時３５分

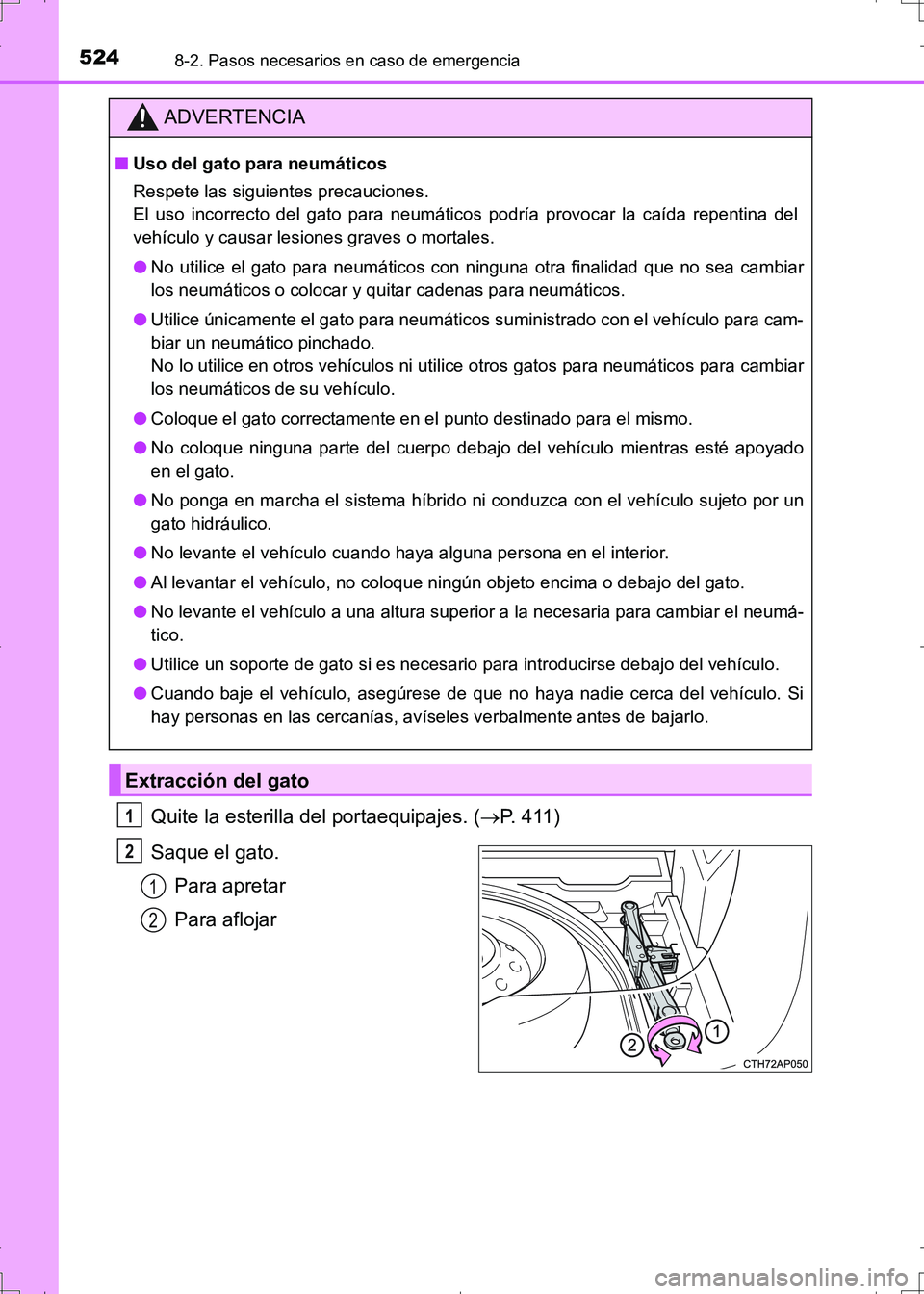

5248-2. Pasos necesarios en caso de emergencia
UK_AURIS_HV_HB_ES (OM12L10S)
Quite la esterilla del portaequipajes. (P. 411)
Saque el gato.
Para apretar
Para aflojar
ADVERTENCIA
■Uso del gato para neumáticos
Respete las siguientes precauciones.
El uso incorrecto del gato para neumáticos podría provocar la caída repentina del
vehículo y causar lesiones graves o mortales.
●No utilice el gato para neumáticos con ninguna otra finalidad que no sea cambiar
los neumáticos o colocar y quitar cadenas para neumáticos.
●Utilice únicamente el gato para neumáticos suministrado con el vehículo para cam-
biar un neumático pinchado.
No lo utilice en otros vehículos ni utilice otros gatos para neumáticos para cambiar
los neumáticos de su vehículo.
●Coloque el gato correctamente en el punto destinado para el mismo.
●No coloque ninguna parte del cuerpo debajo del vehículo mientras esté apoyado
en el gato.
●No ponga en marcha el sistema híbrido ni conduzca con el vehículo sujeto por un
gato hidráulico.
●No levante el vehículo cuando haya alguna persona en el interior.
●Al levantar el vehículo, no coloque ningún objeto encima o debajo del gato.
●No levante el vehículo a una altura superior a la necesaria para cambiar el neumá-
tico.
●Utilice un soporte de gato si es necesario para introducirse debajo del vehículo.
●Cuando baje el vehículo, asegúrese de que no haya nadie cerca del vehículo. Si
hay personas en las cercanías, avíseles verbalmente antes de bajarlo.
Extracción del gato
1
2
1
2
UK AURIS_HV_HB_OM_Spanish_OM12L10S.book 524 ページ ２０１６年６月２８日　火曜日　午後６時３５分

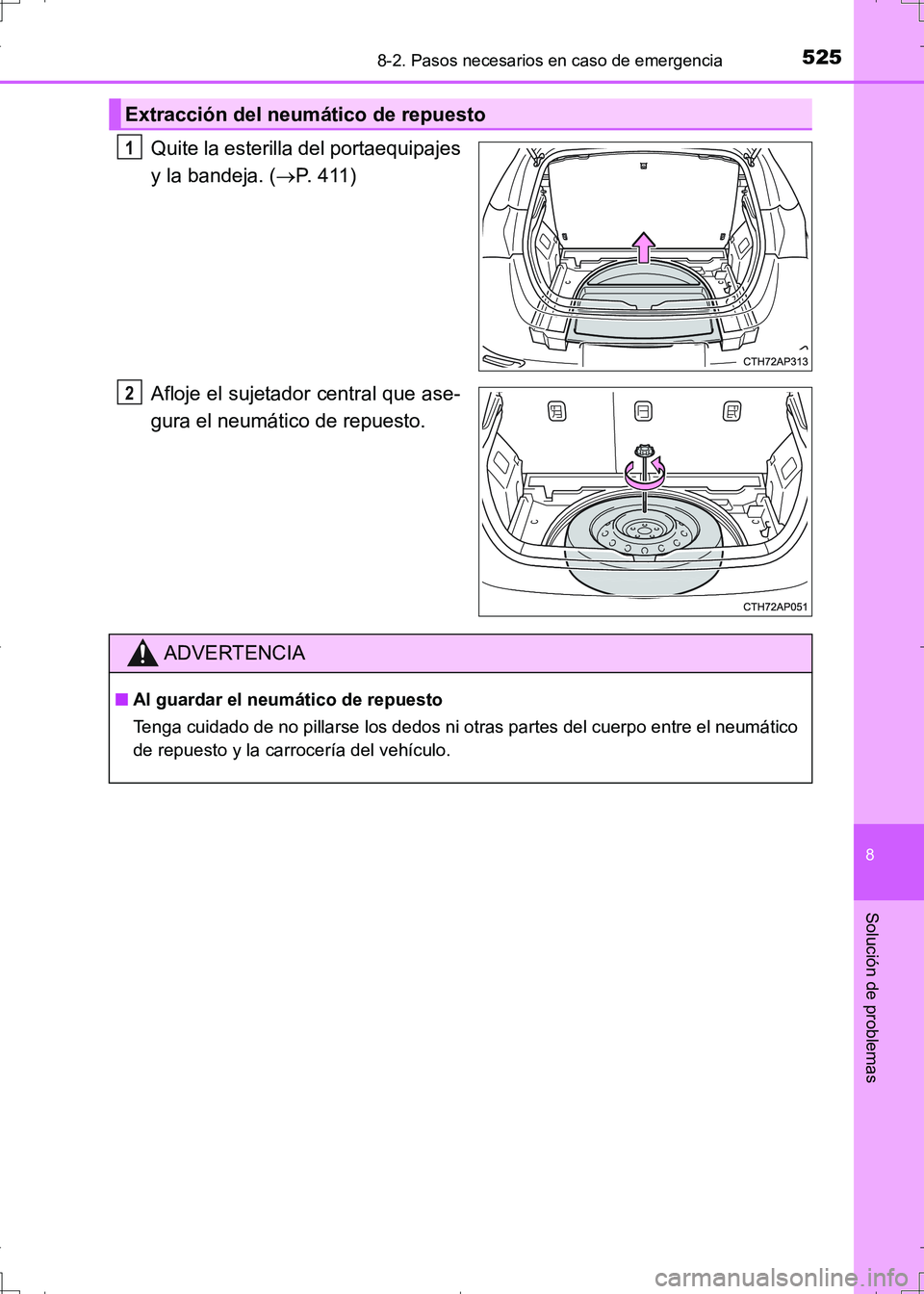

5258-2. Pasos necesarios en caso de emergencia
8
Solución de problemas
UK_AURIS_HV_HB_ES (OM12L10S)
Quite la esterilla del portaequipajes
y la bandeja. (P. 411)
Afloje el sujetador central que ase-
gura el neumático de repuesto.
Extracción del neumático de repuesto
1
2
ADVERTENCIA
■Al guardar el neumático de repuesto
Tenga cuidado de no pillarse los dedos ni otras partes del cuerpo entre el neumático
de repuesto y la carrocería del vehículo.
UK AURIS_HV_HB_OM_Spanish_OM12L10S.book 525 ページ ２０１６年６月２８日　火曜日　午後６時３５分

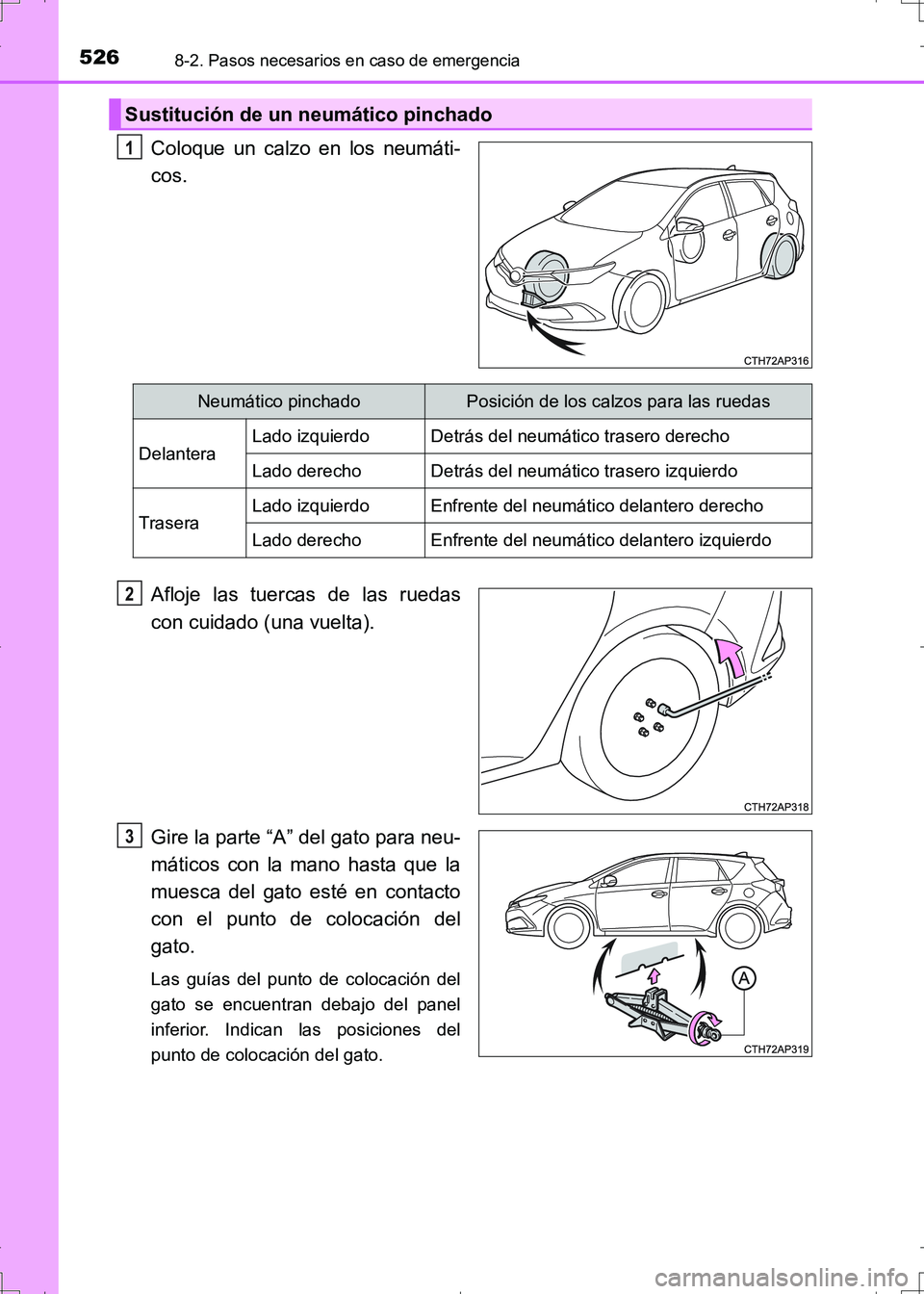

5268-2. Pasos necesarios en caso de emergencia
UK_AURIS_HV_HB_ES (OM12L10S)
Coloque un calzo en los neumáti-
cos.
Afloje las tuercas de las ruedas
con cuidado (una vuelta).
Gire la parte “A” del gato para neu-
máticos con la mano hasta que la
muesca del gato esté en contacto
con el punto de colocación del
gato.
Las guías del punto de colocación del
gato se encuentran debajo del panel
inferior. Indican las posiciones del
punto de colocación del gato.
Sustitución de un neumático pinchado
1
Neumático pinchadoPosición de los calzos para las ruedas
DelanteraLado izquierdoDetrás del neumático trasero derecho
Lado derechoDetrás del neumático trasero izquierdo
TraseraLado izquierdoEnfrente del neumático delantero derecho
Lado derechoEnfrente del neumático delantero izquierdo
2
3
UK AURIS_HV_HB_OM_Spanish_OM12L10S.book 526 ページ ２０１６年６月２８日　火曜日　午後６時３５分

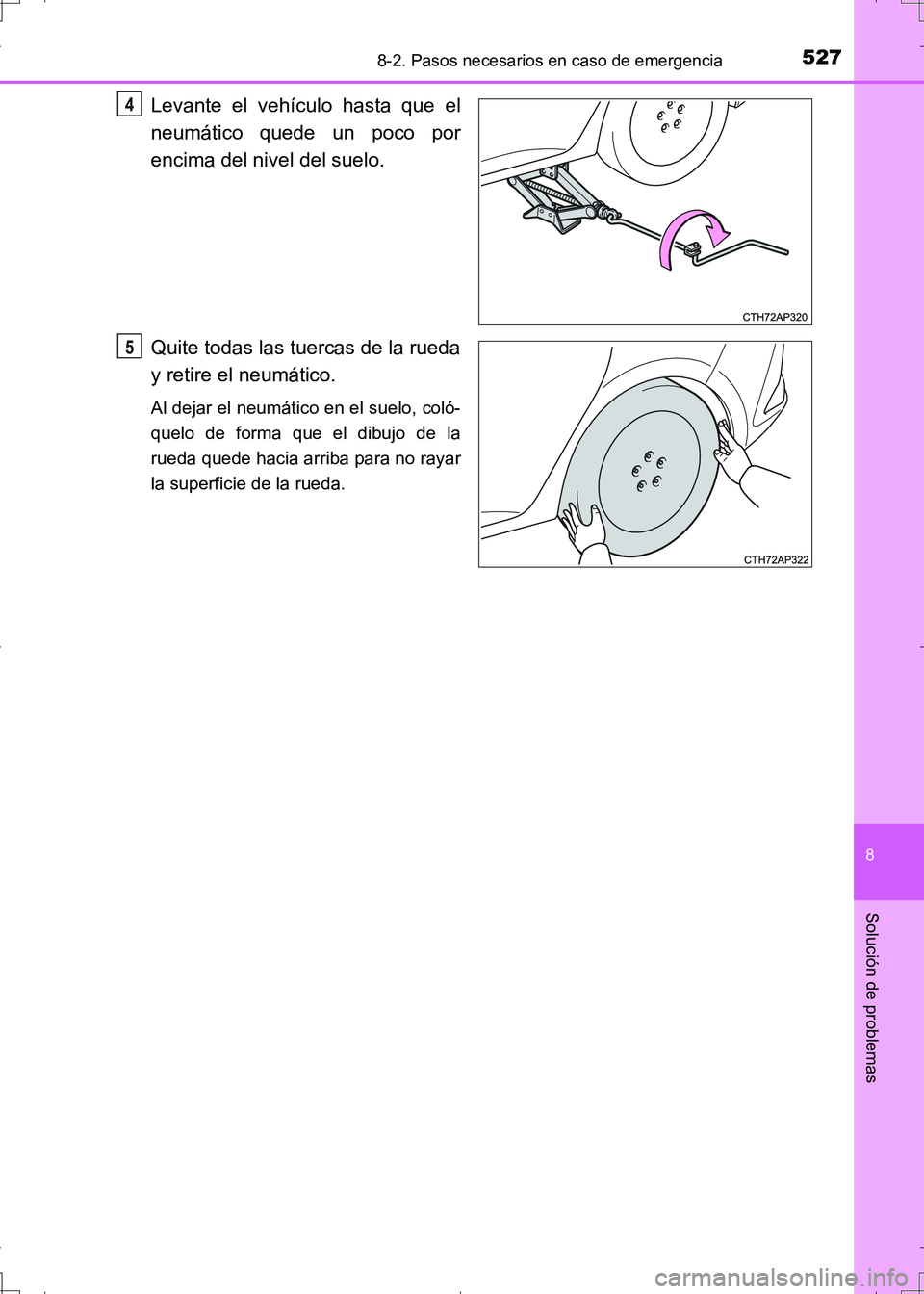

5278-2. Pasos necesarios en caso de emergencia
8
Solución de problemas
UK_AURIS_HV_HB_ES (OM12L10S)
Levante el vehículo hasta que el
neumático quede un poco por
encima del nivel del suelo.
Quite todas las tuercas de la rueda
y retire el neumático.
Al dejar el neumático en el suelo, coló-
quelo de forma que el dibujo de la
rueda quede hacia arriba para no rayar
la superficie de la rueda.
4
5
UK AURIS_HV_HB_OM_Spanish_OM12L10S.book 527 ページ ２０１６年６月２８日　火曜日　午後６時３５分

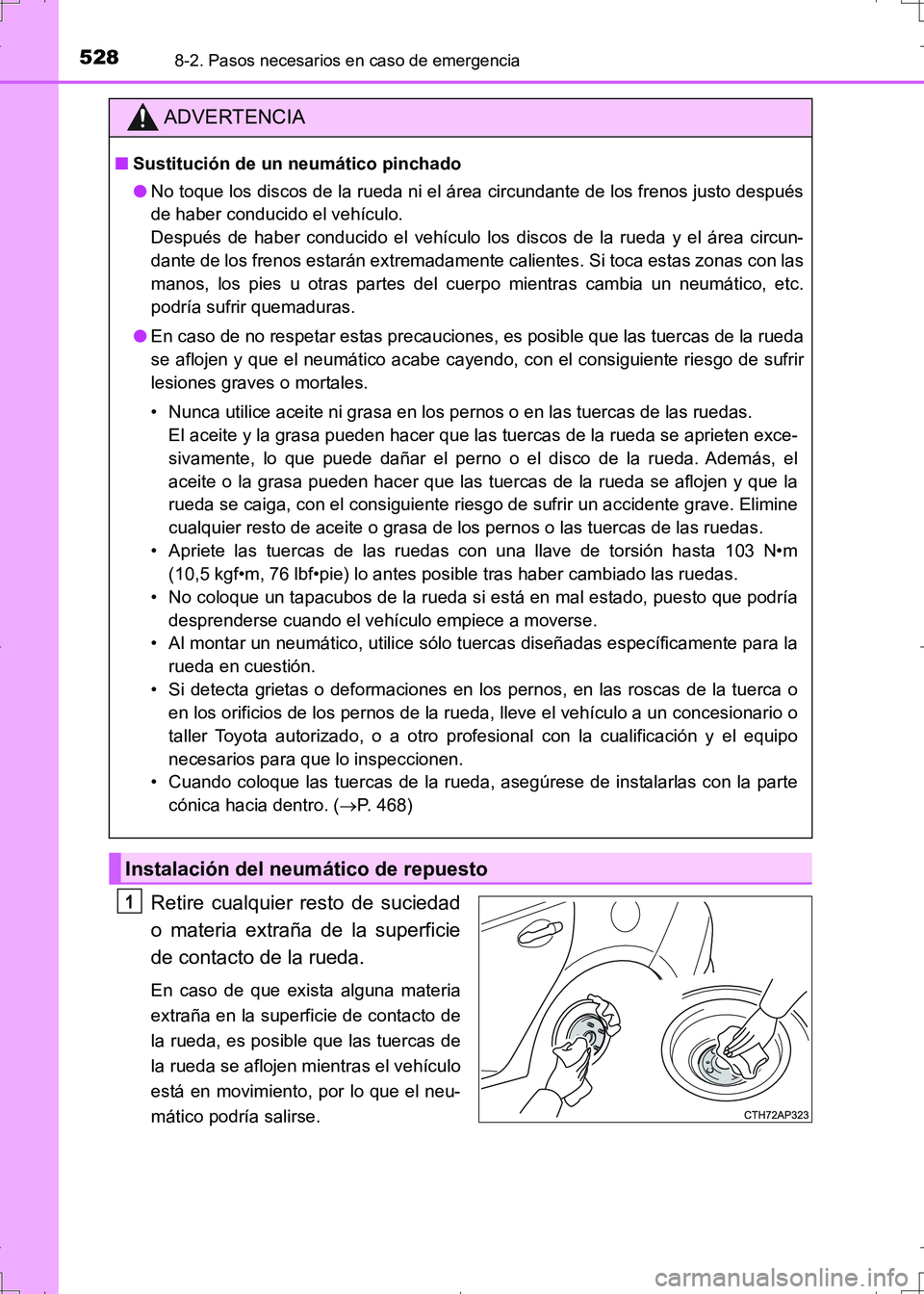

5288-2. Pasos necesarios en caso de emergencia
UK_AURIS_HV_HB_ES (OM12L10S)
Retire cualquier resto de suciedad
o materia extraña de la superficie
de contacto de la rueda.
En caso de que exista alguna materia
extraña en la superficie de contacto de
la rueda, es posible que las tuercas de
la rueda se aflojen mientras el vehículo
está en movimiento, por lo que el neu-
mático podría salirse.
ADVERTENCIA
■Sustitución de un neumático pinchado
●No toque los discos de la rueda ni el área circundante de los frenos justo después
de haber conducido el vehículo.
Después de haber conducido el vehículo los discos de la rueda y el área circun-
dante de los frenos estarán extremadamente calientes. Si toca estas zonas con las
manos, los pies u otras partes del cuerpo mientras cambia un neumático, etc.
podría sufrir quemaduras.
●En caso de no respetar estas precauciones, es posible que las tuercas de la rueda
se aflojen y que el neumático acabe cayendo, con el consiguiente riesgo de sufrir
lesiones graves o mortales.
• Nunca utilice aceite ni grasa en los pernos o en las tuercas de las ruedas.
El aceite y la grasa pueden hacer que las tuercas de la rueda se aprieten exce-
sivamente, lo que puede dañar el perno o el disco de la rueda. Además, el
aceite o la grasa pueden hacer que las tuercas de la rueda se aflojen y que la
rueda se caiga, con el consiguiente riesgo de sufrir un accidente grave. Elimine
cualquier resto de aceite o grasa de los pernos o las tuercas de las ruedas.
• Apriete las tuercas de las ruedas con una llave de torsión hasta 103 N•m
(10,5 kgf•m, 76 lbf•pie) lo antes posible tras haber cambiado las ruedas.
• No coloque un tapacubos de la rueda si está en mal estado, puesto que podría
desprenderse cuando el vehículo empiece a moverse.
• Al montar un neumático, utilice sólo tuercas diseñadas específicamente para la
rueda en cuestión.
• Si detecta grietas o deformaciones en los pernos, en las roscas de la tuerca o
en los orificios de los pernos de la rueda, lleve el vehículo a un concesionario o
taller Toyota autorizado, o a otro profesional con la cualificación y el equipo
necesarios para que lo inspeccionen.
• Cuando coloque las tuercas de la rueda, asegúrese de instalarlas con la parte
cónica hacia dentro. (P. 468)
Instalación del neumático de repuesto
1
UK AURIS_HV_HB_OM_Spanish_OM12L10S.book 528 ページ ２０１６年６月２８日　火曜日　午後６時３５分

5298-2. Pasos necesarios en caso de emergencia
8
Solución de problemas
UK_AURIS_HV_HB_ES (OM12L10S)

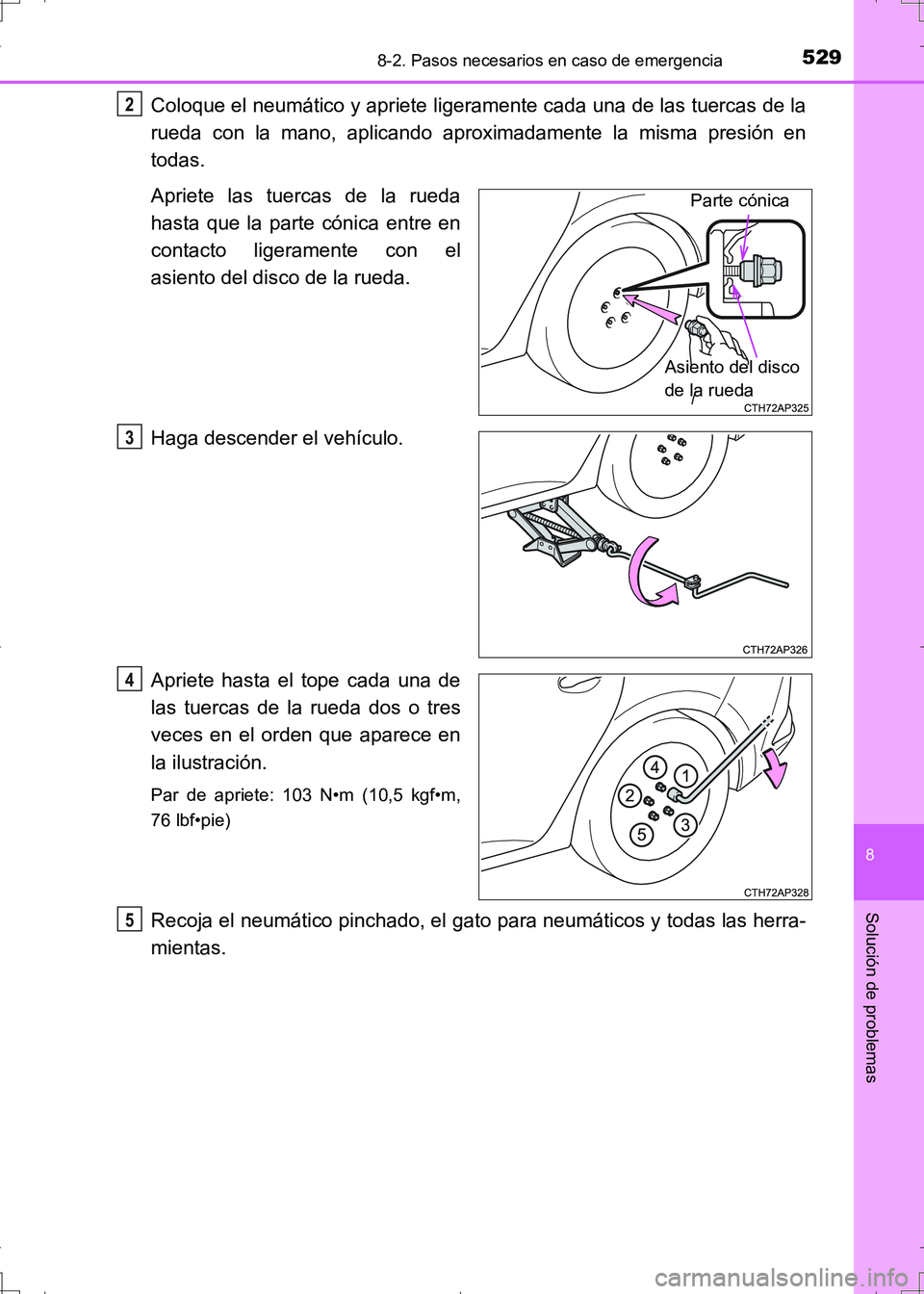

Coloque el neumático y apriete ligeramente cada una de las tuercas de la
rueda con la mano, aplicando aproximadamente la misma presión en
todas.
Apriete las tuercas de la rueda
hasta que la parte cónica entre en
contacto ligeramente con el
asiento del disco de la rueda.
Haga descender el vehículo.
Apriete hasta el tope cada una de
las tuercas de la rueda dos o tres
veces en el orden que aparece en
la ilustración.
Par de apriete: 103 N•m (10,5 kgf•m,
76 lbf•pie)
Recoja el neumático pinchado, el gato para neumáticos y todas las herra-
mientas.
2
Parte cónica
Asiento del disco
de la rueda
3
4
5
UK AURIS_HV_HB_OM_Spanish_OM12L10S.book 529 ページ ２０１６年６月２８日　火曜日　午後６時３５分

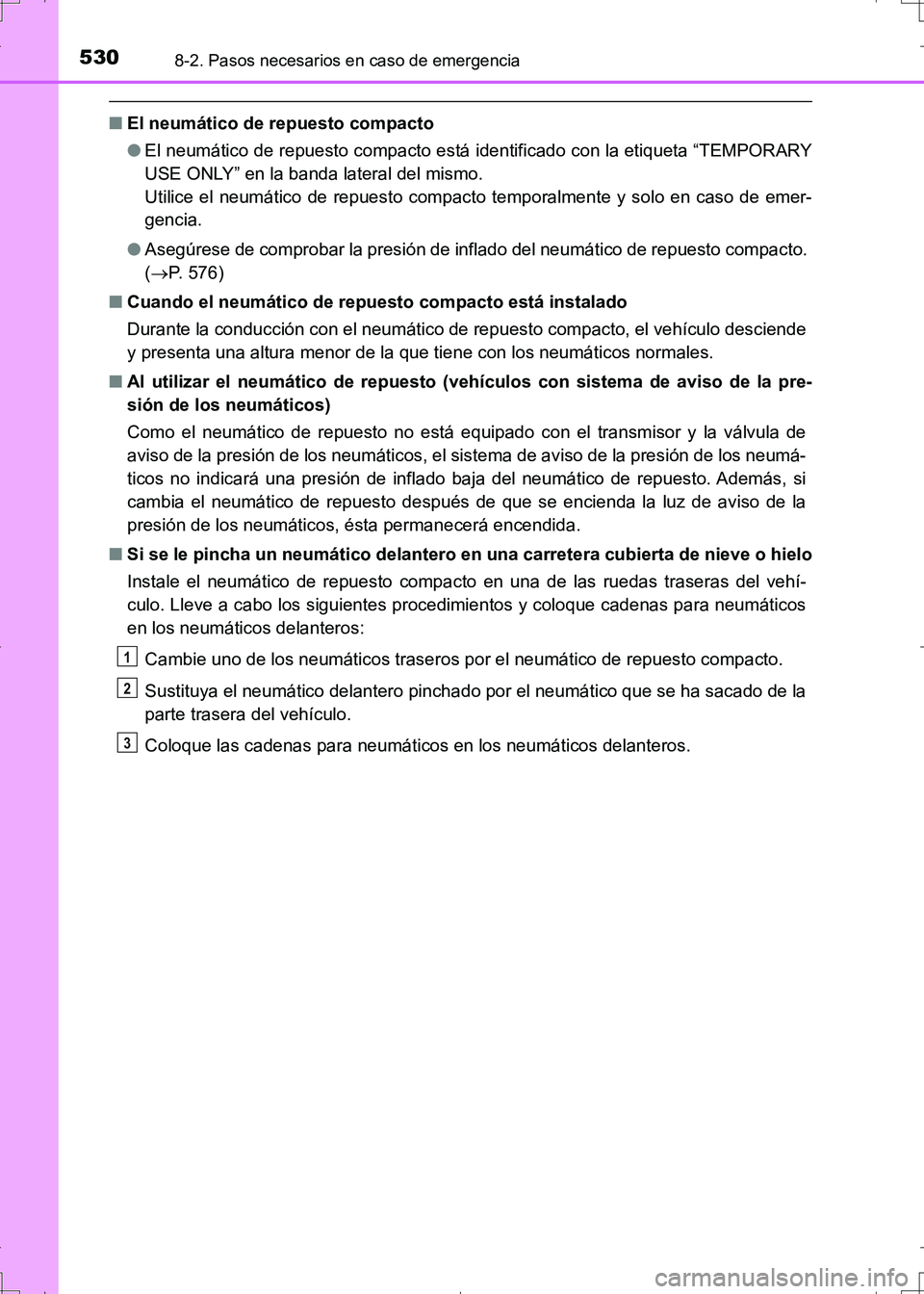

5308-2. Pasos necesarios en caso de emergencia
UK_AURIS_HV_HB_ES (OM12L10S)
■El neumático de repuesto compacto
●El neumático de repuesto compacto está identificado con la etiqueta “TEMPORARY
USE ONLY” en la banda lateral del mismo.
Utilice el neumático de repuesto compacto temporalmente y solo en caso de emer-
gencia.
●Asegúrese de comprobar la presión de inflado del neumático de repuesto compacto.
(P. 5 7 6 )
■Cuando el neumático de repuesto compacto está instalado
Durante la conducción con el neumático de repuesto compacto, el vehículo desciende
y presenta una altura menor de la que tiene con los neumáticos normales.
■Al utilizar el neumático de repuesto (vehículos con sistema de aviso de la pre-
sión de los neumáticos)
Como el neumático de repuesto no está equipado con el transmisor y la válvula de
aviso de la presión de los neumáticos, el sistema de aviso de la presión de los neumá-
ticos no indicará una presión de inflado baja del neumático de repuesto. Además, si
cambia el neumático de repuesto después de que se encienda la luz de aviso de la
presión de los neumáticos, ésta permanecerá encendida.
■Si se le pincha un neumático delantero en una carretera cubierta de nieve o hielo
Instale el neumático de repuesto compacto en una de las ruedas traseras del vehí-
culo. Lleve a cabo los siguientes procedimientos y coloque cadenas para neumáticos
en los neumáticos delanteros:
Cambie uno de los neumáticos traseros por el neumático de repuesto compacto.
Sustituya el neumático delantero pinchado por el neumático que se ha sacado de la
parte trasera del vehículo.
Coloque las cadenas para neumáticos en los neumáticos delanteros.
1
2
3
