TOYOTA AURIS TOURING SPORTS 2017 Manual del propietario (in Spanish)

4416-3. Utilización de las características de almacenamiento
6
Elementos del interior del vehículo
UK_AURIS_Touring_Sport_ES (OM12L16S)■

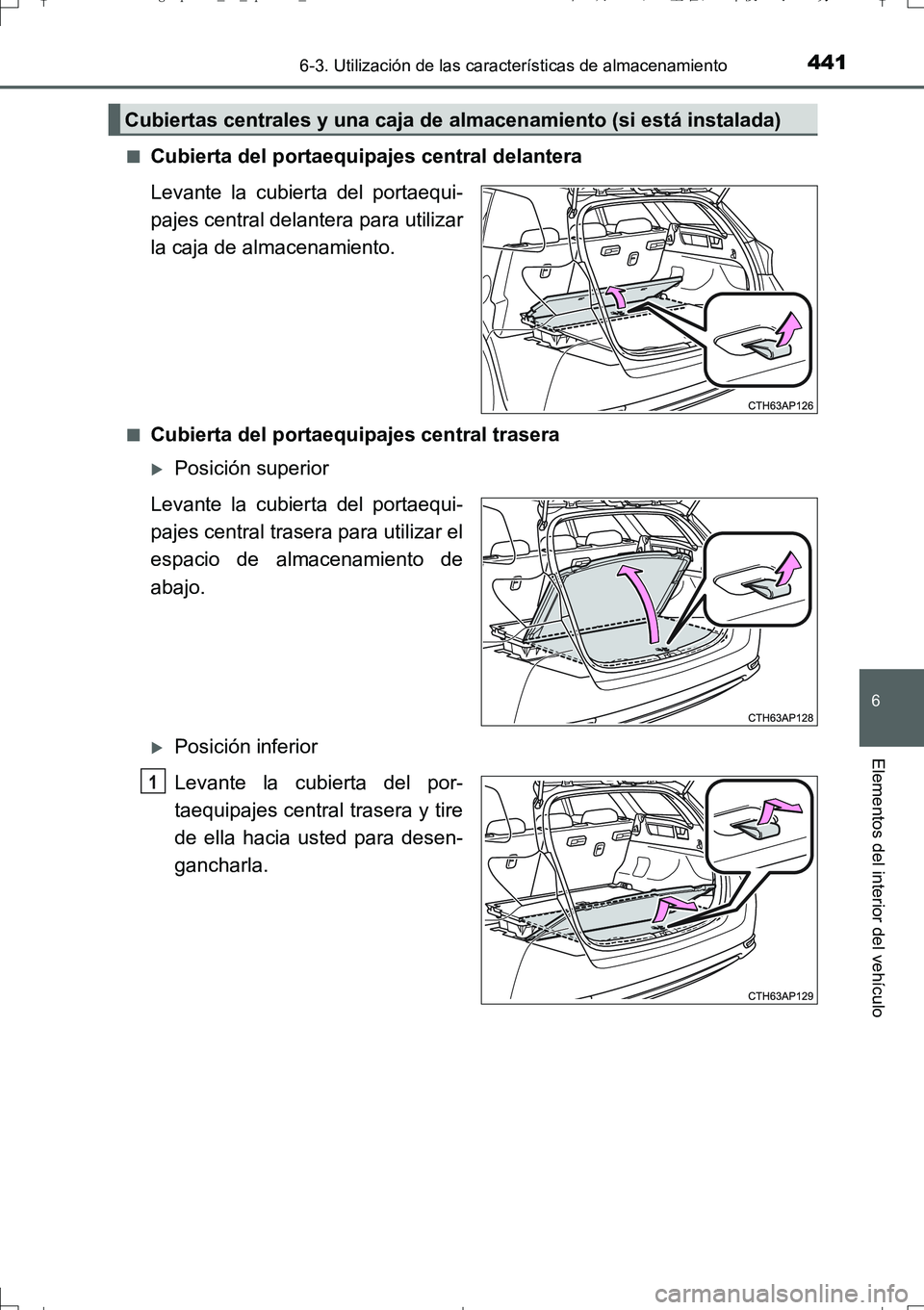

Cubierta del portaequipajes central delantera
Levante la cubierta del portaequi-
pajes central delantera para utilizar
la caja de almacenamiento.
■Cubierta del portaequipajes central trasera
Posición superior
Levante la cubierta del portaequi-
pajes central trasera para utilizar el
espacio de almacenamiento de
abajo.
Posición inferior
Levante la cubierta del por-
taequipajes central trasera y tire
de ella hacia usted para desen-
gancharla.
Cubiertas centrales y una caja de almacenamiento (si está instalada)
1
AURIS Touring Sports_OM_Spanish_OM12L16S.book 441 ページ ２０１６年７月２９日　金曜日　午後２時２０分

4426-3. Utilización de las características de almacenamiento
UK_AURIS_Touring_Sport_ES (OM12L16S)

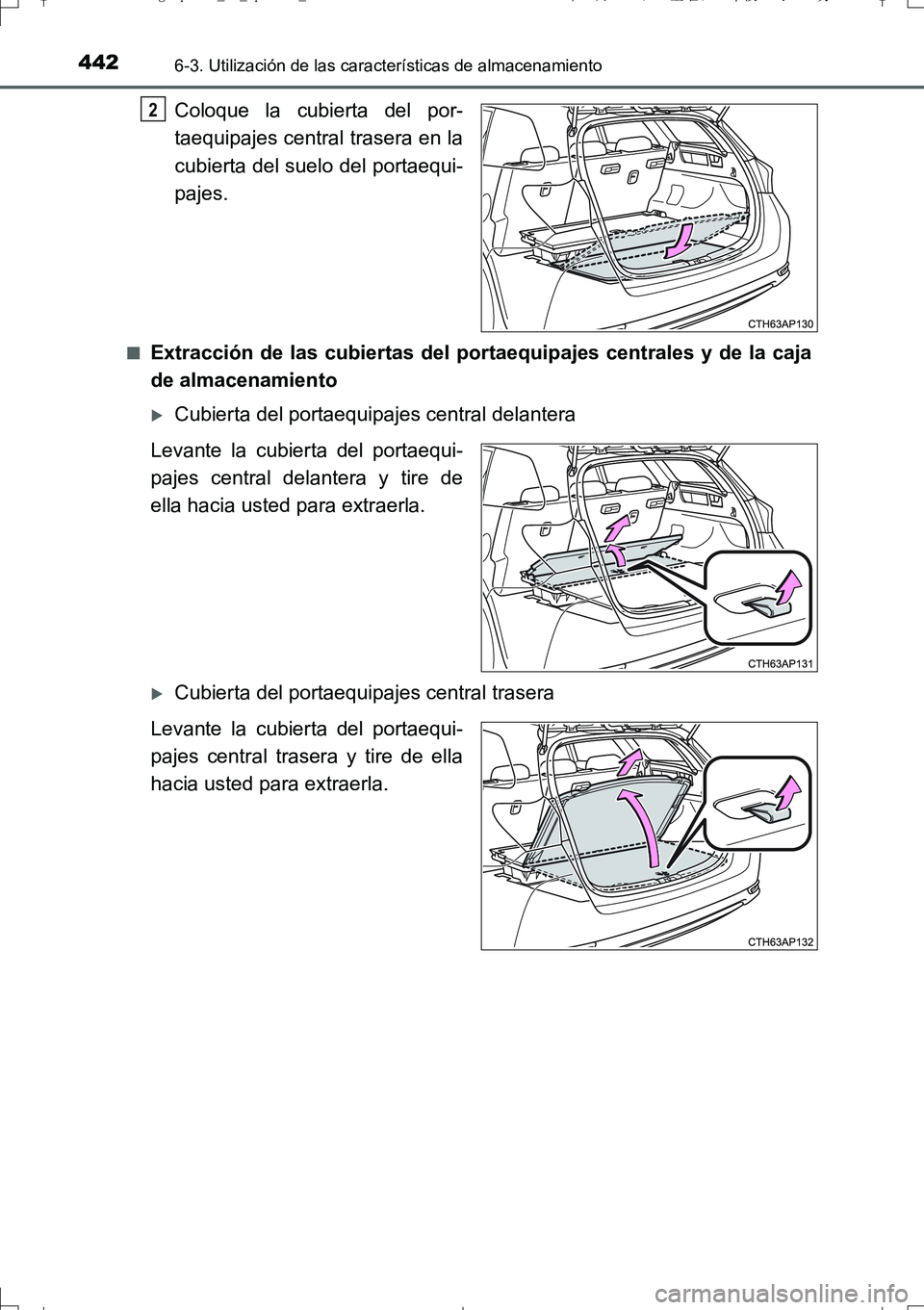

Coloque la cubierta del por-
taequipajes central trasera en la
cubierta del suelo del portaequi-
pajes.
■Extracción de las cubiertas del portaequipajes centrales y de la caja
de almacenamiento
Cubierta del portaequipajes central delantera
Levante la cubierta del portaequi-
pajes central delantera y tire de
ella hacia usted para extraerla.
Cubierta del portaequipajes central trasera
Levante la cubierta del portaequi-
pajes central trasera y tire de ella
hacia usted para extraerla.
2
AURIS Touring Sports_OM_Spanish_OM12L16S.book 442 ページ ２０１６年７月２９日　金曜日　午後２時２０分

4436-3. Utilización de las características de almacenamiento
6
Elementos del interior del vehículo
UK_AURIS_Touring_Sport_ES (OM12L16S)

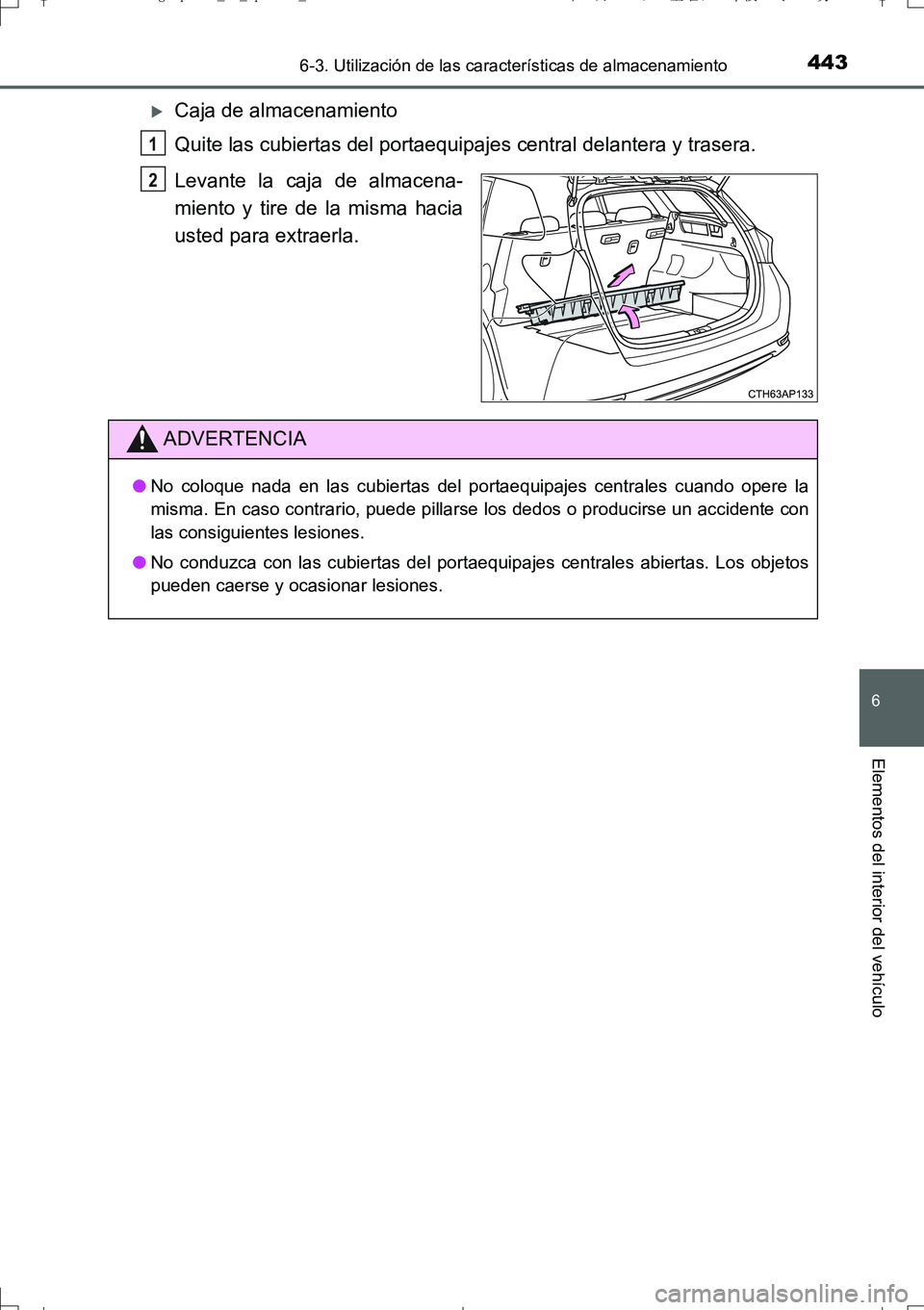

Caja de almacenamiento
Quite las cubiertas del portaequipajes central delantera y trasera.
Levante la caja de almacena-
miento y tire de la misma hacia
usted para extraerla.
1
2
ADVERTENCIA
●No coloque nada en las cubiertas del portaequipajes centrales cuando opere la
misma. En caso contrario, puede pillarse los dedos o producirse un accidente con
las consiguientes lesiones.
●No conduzca con las cubiertas del portaequipajes centrales abiertas. Los objetos
pueden caerse y ocasionar lesiones.
AURIS Touring Sports_OM_Spanish_OM12L16S.book 443 ページ ２０１６年７月２９日　金曜日　午後２時２０分

4446-3. Utilización de las características de almacenamiento
UK_AURIS_Touring_Sport_ES (OM12L16S)

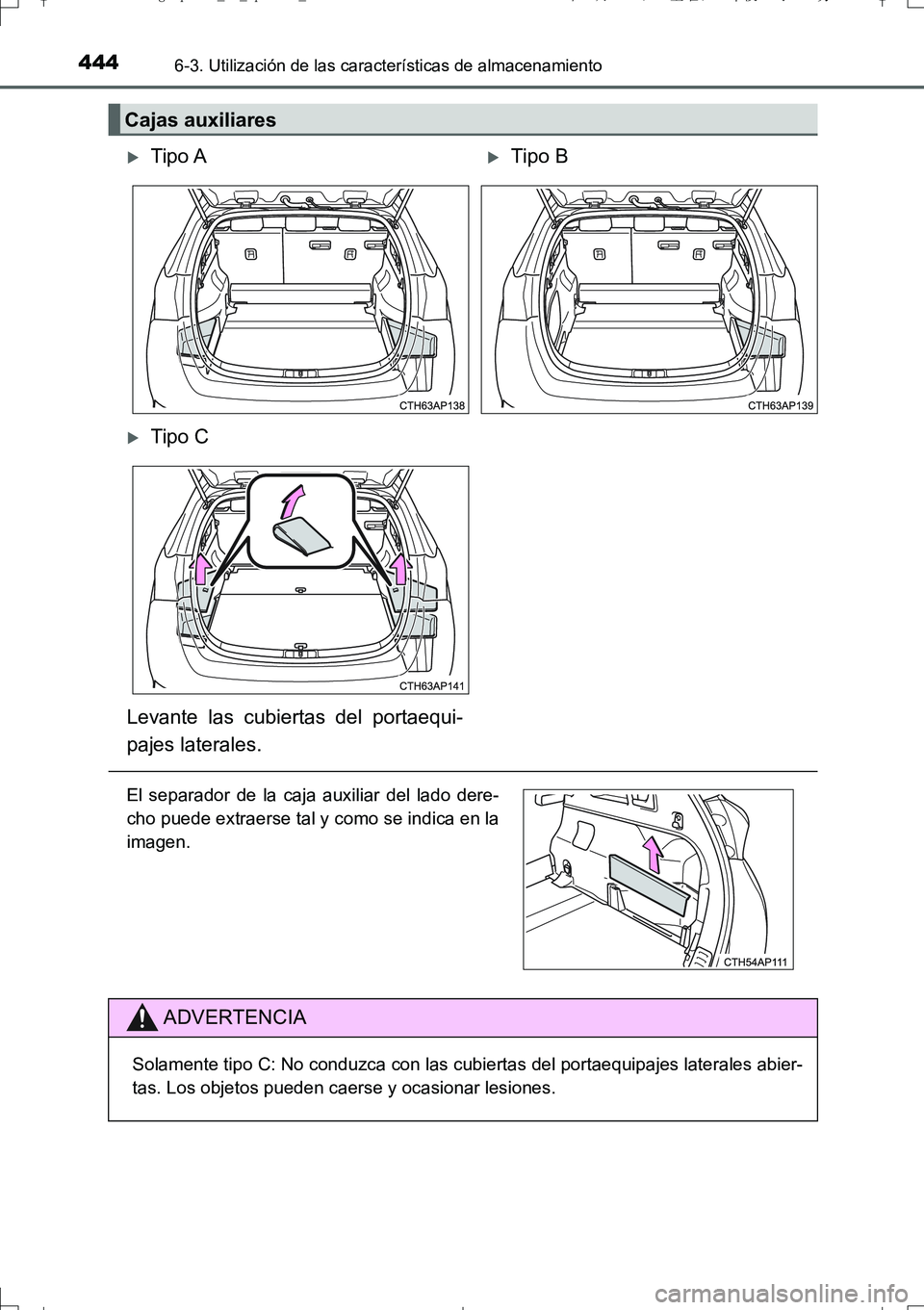

Cajas auxiliares
Tipo ATipo B
Tipo C
Levante las cubiertas del portaequi-
pajes laterales.
El separador de la caja auxiliar del lado dere-
cho puede extraerse tal y como se indica en la
imagen.
ADVERTENCIA
Solamente tipo C: No conduzca con las cubiertas del portaequipajes laterales abier-
tas. Los objetos pueden caerse y ocasionar lesiones.
AURIS Touring Sports_OM_Spanish_OM12L16S.book 444 ページ ２０１６年７月２９日　金曜日　午後２時２０分

4456-3. Utilización de las características de almacenamiento
6
Elementos del interior del vehículo
UK_AURIS_Touring_Sport_ES (OM12L16S)■

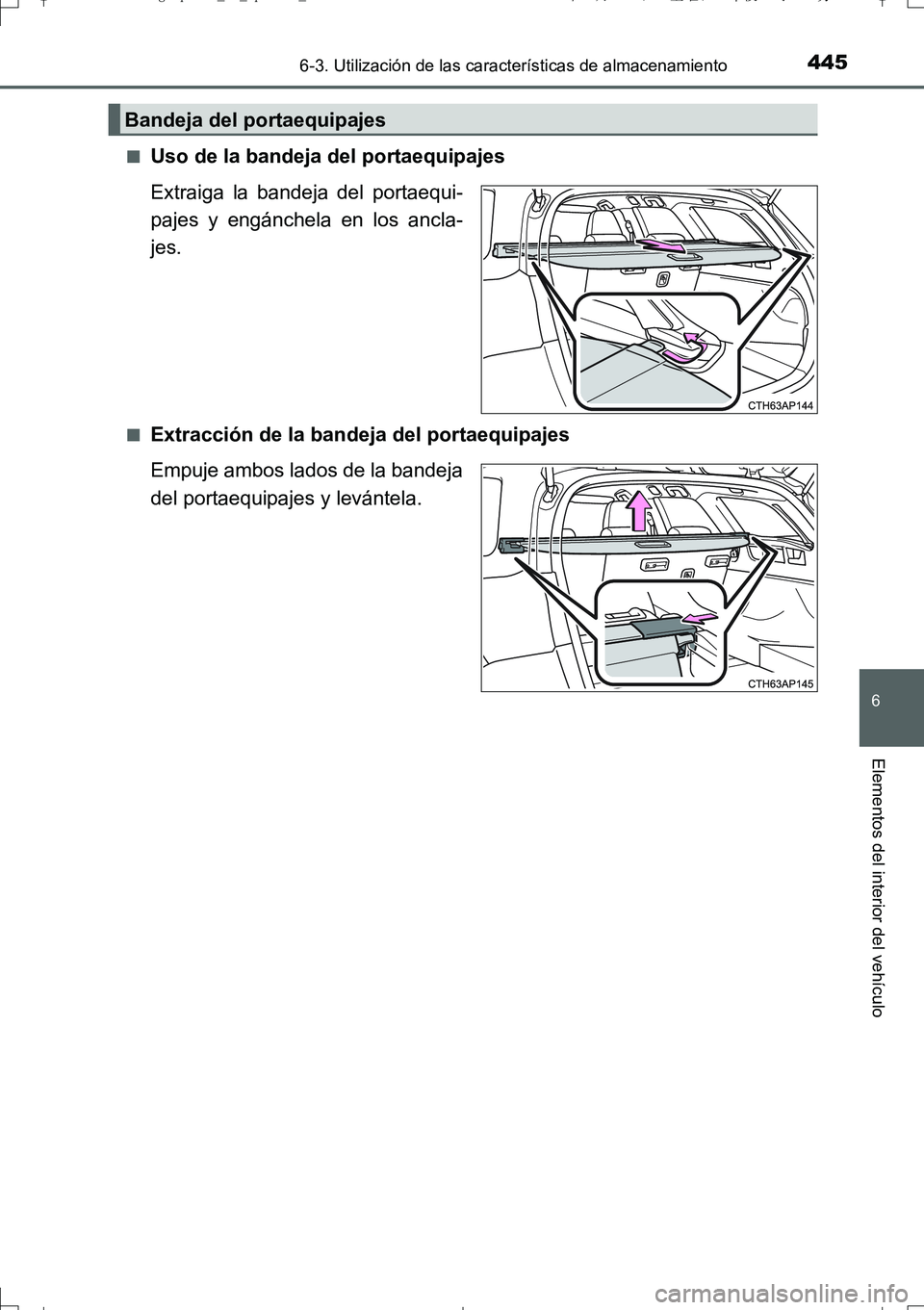

Uso de la bandeja del portaequipajes
Extraiga la bandeja del portaequi-
pajes y engánchela en los ancla-
jes.
■Extracción de la bandeja del portaequipajes
Empuje ambos lados de la bandeja
del portaequipajes y levántela.
Bandeja del portaequipajes
AURIS Touring Sports_OM_Spanish_OM12L16S.book 445 ページ ２０１６年７月２９日　金曜日　午後２時２０分

4466-3. Utilización de las características de almacenamiento
UK_AURIS_Touring_Sport_ES (OM12L16S)
■Apertura de la bandeja del portaequipajes
Además de desplazamiento hacia atrás completamente, la bandeja del portaequipajes
también se puede elevar temporalmente para un mejor acceso en el compartimento
del portaequipajes.
●Para retroceder: Tire de la bandeja del por-
taequipajes hacia atrás y hacia abajo para
desengancharla de los anclajes y, a conti-
nuación, déjela que se desplace hacia atrás.
●Para elevar temporalmente: Tire de la ban-
deja del portaequipajes ligeramente hacia
usted y elévela a lo largo de la ranura.
AURIS Touring Sports_OM_Spanish_OM12L16S.book 446 ページ ２０１６年７月２９日　金曜日　午後２時２０分

4476-3. Utilización de las características de almacenamiento
6
Elementos del interior del vehículo
UK_AURIS_Touring_Sport_ES (OM12L16S)

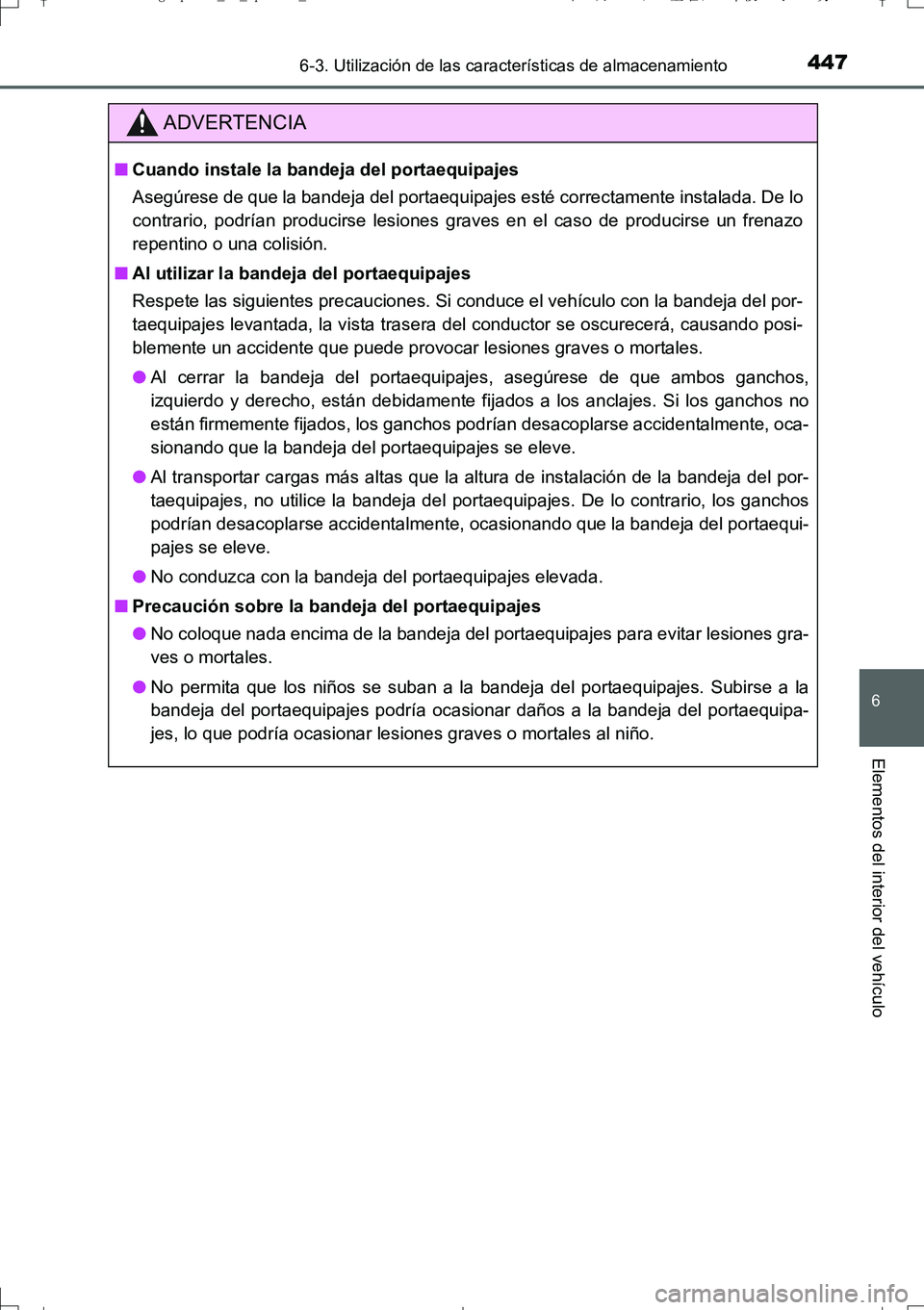

ADVERTENCIA
■Cuando instale la bandeja del portaequipajes
Asegúrese de que la bandeja del portaequipajes esté correctamente instalada. De lo
contrario, podrían producirse lesiones graves en el caso de producirse un frenazo
repentino o una colisión.
■Al utilizar la bandeja del portaequipajes
Respete las siguientes precauciones. Si conduce el vehículo con la bandeja del por-
taequipajes levantada, la vista trasera del conductor se oscurecerá, causando posi-
blemente un accidente que puede provocar lesiones graves o mortales.
●Al cerrar la bandeja del portaequipajes, asegúrese de que ambos ganchos,
izquierdo y derecho, están debidamente fijados a los anclajes. Si los ganchos no
están firmemente fijados, los ganchos podrían desacoplarse accidentalmente, oca-
sionando que la bandeja del portaequipajes se eleve.
●Al transportar cargas más altas que la altura de instalación de la bandeja del por-
taequipajes, no utilice la bandeja del portaequipajes. De lo contrario, los ganchos
podrían desacoplarse accidentalmente, ocasionando que la bandeja del portaequi-
pajes se eleve.
●No conduzca con la bandeja del portaequipajes elevada.
■Precaución sobre la bandeja del portaequipajes
●No coloque nada encima de la bandeja del portaequipajes para evitar lesiones gra-
ves o mortales.
●No permita que los niños se suban a la bandeja del portaequipajes. Subirse a la
bandeja del portaequipajes podría ocasionar daños a la bandeja del portaequipa-
jes, lo que podría ocasionar lesiones graves o mortales al niño.
AURIS Touring Sports_OM_Spanish_OM12L16S.book 447 ページ ２０１６年７月２９日　金曜日　午後２時２０分

4486-3. Utilización de las características de almacenamiento
UK_AURIS_Touring_Sport_ES (OM12L16S)■

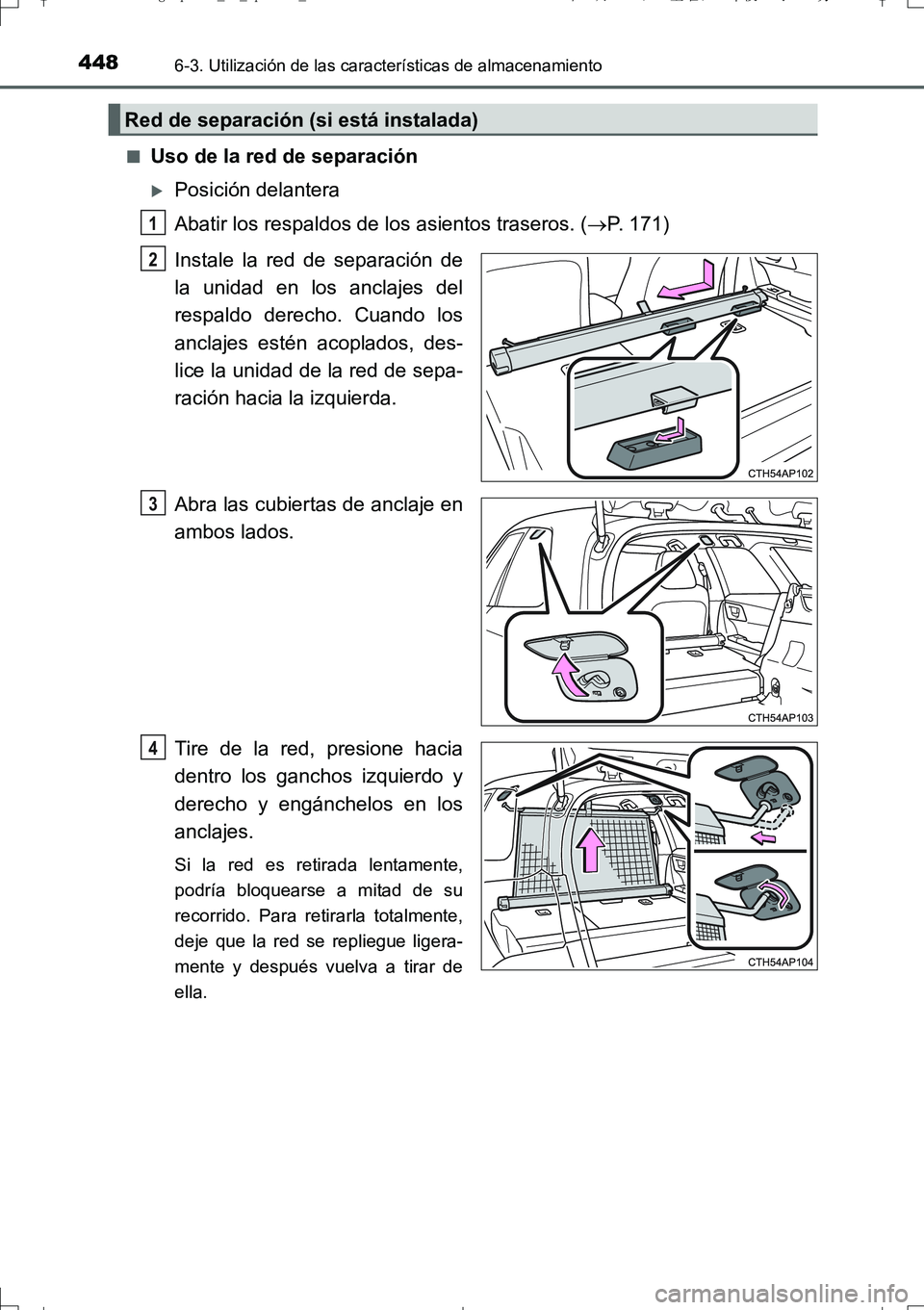

Uso de la red de separación
Posición delantera
Abatir los respaldos de los asientos traseros. (P. 171)
Instale la red de separación de
la unidad en los anclajes del
respaldo derecho. Cuando los
anclajes estén acoplados, des-
lice la unidad de la red de sepa-
ración hacia la izquierda.
Abra las cubiertas de anclaje en
ambos lados.
Tire de la red, presione hacia
dentro los ganchos izquierdo y
derecho y engánchelos en los
anclajes.
Si la red es retirada lentamente,
podría bloquearse a mitad de su
recorrido. Para retirarla totalmente,
deje que la red se repliegue ligera-
mente y después vuelva a tirar de
ella.
Red de separación (si está instalada)
1
2
3
4
AURIS Touring Sports_OM_Spanish_OM12L16S.book 448 ページ ２０１６年７月２９日　金曜日　午後２時２０分

4496-3. Utilización de las características de almacenamiento
6
Elementos del interior del vehículo
UK_AURIS_Touring_Sport_ES (OM12L16S)

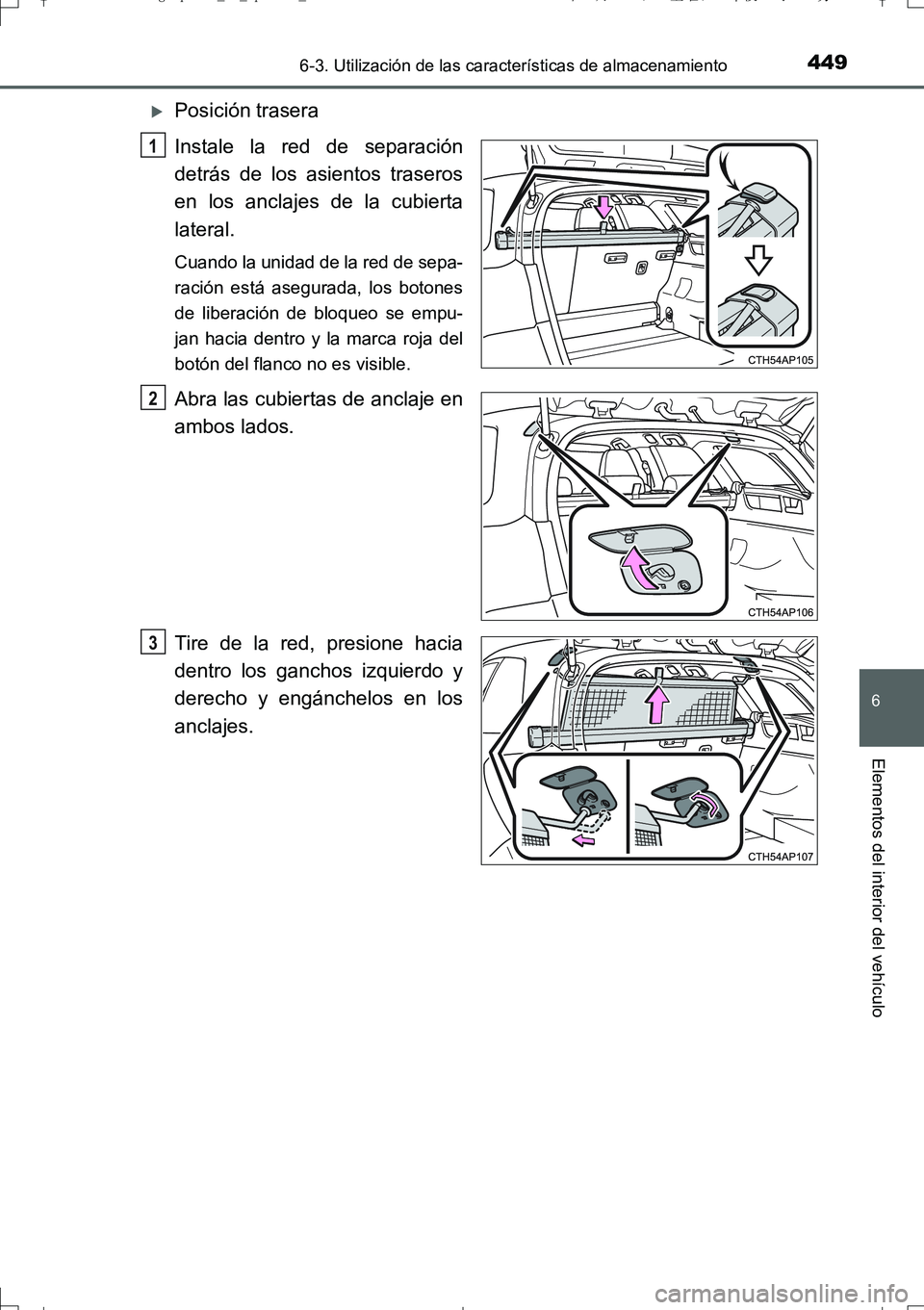

Posición trasera
Instale la red de separación
detrás de los asientos traseros
en los anclajes de la cubierta
lateral.
Cuando la unidad de la red de sepa-
ración está asegurada, los botones
de liberación de bloqueo se empu-
jan hacia dentro y la marca roja del
botón del flanco no es visible.
Abra las cubiertas de anclaje en
ambos lados.
Tire de la red, presione hacia
dentro los ganchos izquierdo y
derecho y engánchelos en los
anclajes.
1
2
3
AURIS Touring Sports_OM_Spanish_OM12L16S.book 449 ページ ２０１６年７月２９日　金曜日　午後２時２０分

4506-3. Utilización de las características de almacenamiento
UK_AURIS_Touring_Sport_ES (OM12L16S)■
Extracción de la red de separación
Posición delantera
Deslice la unidad de la red de
separación hacia la derecha para
desenganchar los anclajes y leván-
tela.
Después de quitar la unidad de la
red de separación, regrese los res-
paldos traseros a su posición origi-
nal.
Posición trasera
Pulse los botones de liberación de
bloqueo izquierdo y derecho y
levante la unidad de la red de
separación.
■Bloqueo de la red de separación a mitad de su recorrido al tirar de ella
La red de separación ha sido diseñada para bloquearse a mitad de su recorrido, con la
longitud adecuada para el uso en la posición trasera, al tirar lentamente de ella. (Tirar
rápidamente de la red de separación permitirá su extracción completa.)
Para liberar el bloqueo: permita que la red se repliegue ligeramente y luego tire de ella
hacia fuera nuevamente.
AURIS Touring Sports_OM_Spanish_OM12L16S.book 450 ページ ２０１６年７月２９日　金曜日　午後２時２０分
