TOYOTA AURIS TOURING SPORTS 2017 Manuale duso (in Italian)

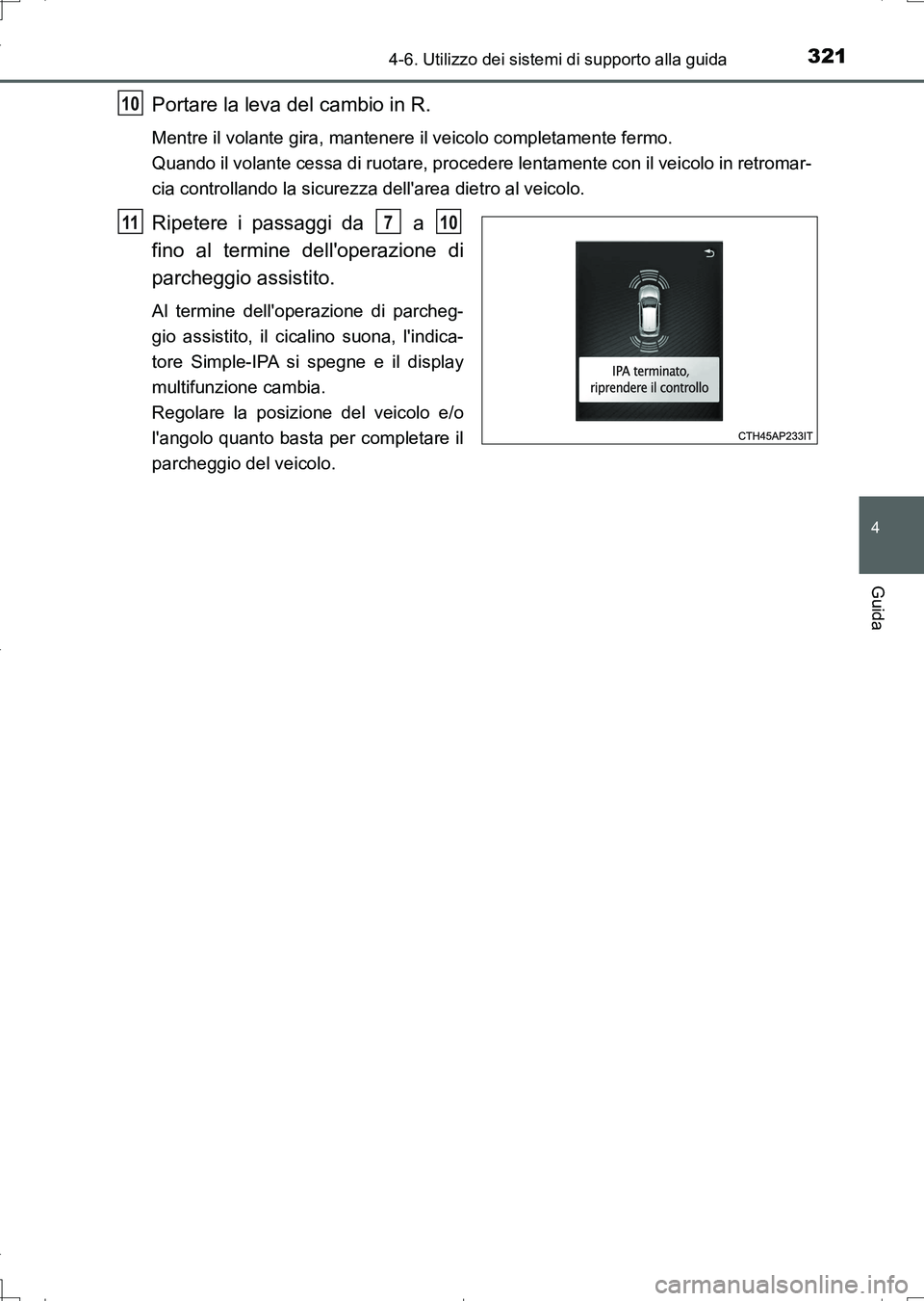

3214-6. Utilizzo dei sistemi di supporto alla guida
4
Guida
UK_AURIS_Touring_Sports_EL (OM12L17L)
Portare la leva del cambio in R.
Mentre il volante gira, mantenere il veicolo completamente fermo.
Quando il volante cessa di ruotare, procedere lentamente con il veicolo in retromar-
cia controllando la sicurezza dell'area dietro al veicolo.
Ripetere i passaggi da a
fino al termine dell'operazione di
parcheggio assistito.
Al termine dell'operazione di parcheg-
gio assistito, il cicalino suona, l'indica-
tore Simple-IPA si spegne e il display
multifunzione cambia.
Regolare la posizione del veicolo e/o
l'angolo quanto basta per completare il
parcheggio del veicolo.
10
11710
AURIS Touring Sports_OM_Italian_OM12L17L.book 321 ページ ２０１６年６月２８日　火曜日　午後８時３２分

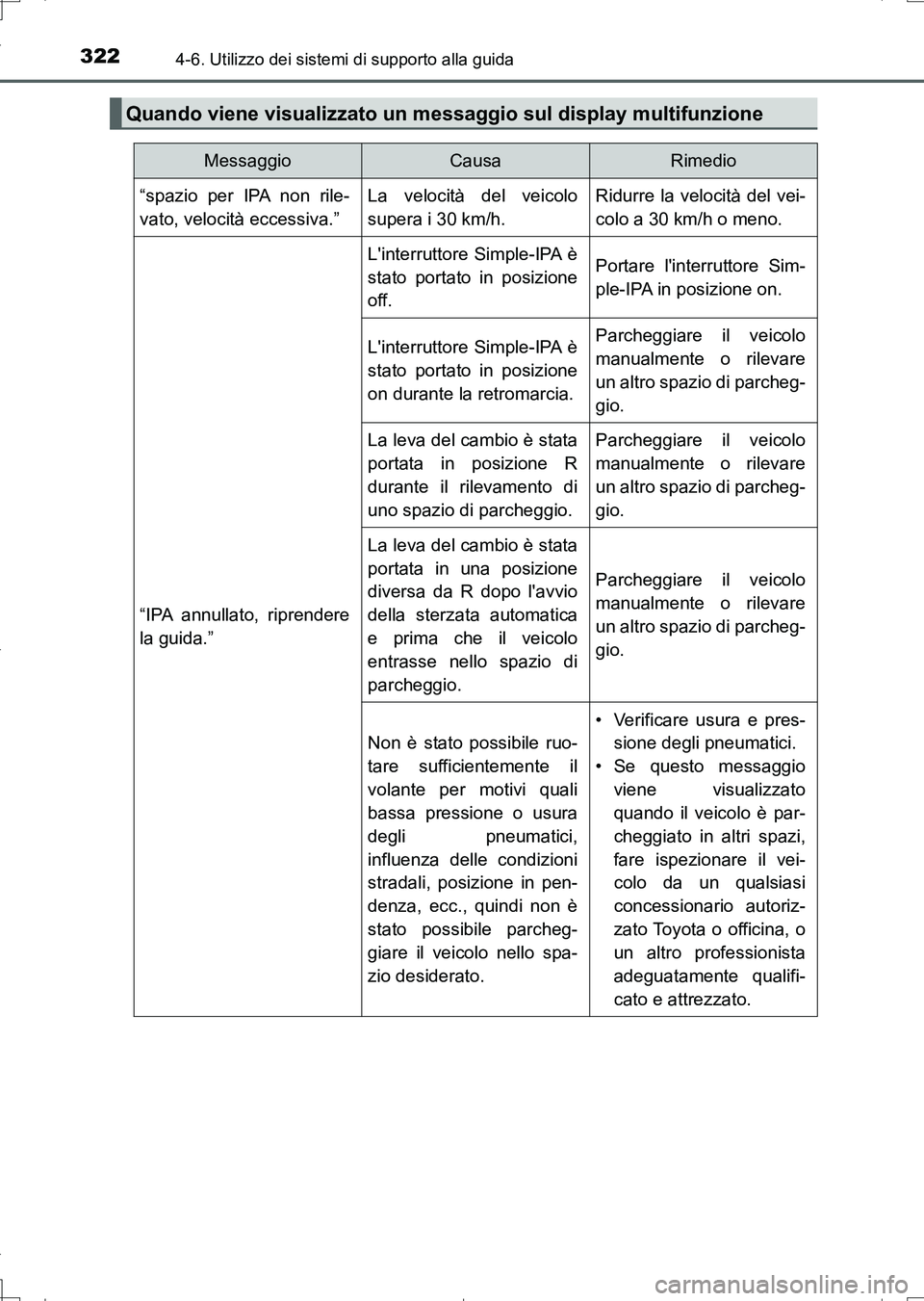

3224-6. Utilizzo dei sistemi di supporto alla guida
UK_AURIS_Touring_Sports_EL (OM12L17L)
Quando viene visualizzato un messaggio sul display multifunzione
MessaggioCausaRimedio
“spazio per IPA non rile-
vato, velocità eccessiva.”La velocità del veicolo
supera i 30 km/h.Ridurre la velocità del vei-
colo a 30 km/h o meno.
“IPA annullato, riprendere
la guida.”
L'interruttore Simple-IPA è
stato portato in posizione
off.Portare l'interruttore Sim-
ple-IPA in posizione on.
L'interruttore Simple-IPA è
stato portato in posizione
on durante la retromarcia.Parcheggiare il veicolo
manualmente o rilevare
un altro spazio di parcheg-
gio.
La leva del cambio è stata
portata in posizione R
durante il rilevamento di
uno spazio di parcheggio.Parcheggiare il veicolo
manualmente o rilevare
un altro spazio di parcheg-
gio.
La leva del cambio è stata
portata in una posizione
diversa da R dopo l'avvio
della sterzata automatica
e prima che il veicolo
entrasse nello spazio di
parcheggio.
Parcheggiare il veicolo
manualmente o rilevare
un altro spazio di parcheg-
gio.
Non è stato possibile ruo-
tare sufficientemente il
volante per motivi quali
bassa pressione o usura
degli pneumatici,
influenza delle condizioni
stradali, posizione in pen-
denza, ecc., quindi non è
stato possibile parcheg-
giare il veicolo nello spa-
zio desiderato.
• Verificare usura e pres-
sione degli pneumatici.
• Se questo messaggio
viene visualizzato
quando il veicolo è par-
cheggiato in altri spazi,
fare ispezionare il vei-
colo da un qualsiasi
concessionario autoriz-
zato Toyota o officina, o
un altro professionista
adeguatamente qualifi-
cato e attrezzato.
AURIS Touring Sports_OM_Italian_OM12L17L.book 322 ページ ２０１６年６月２８日　火曜日　午後８時３２分

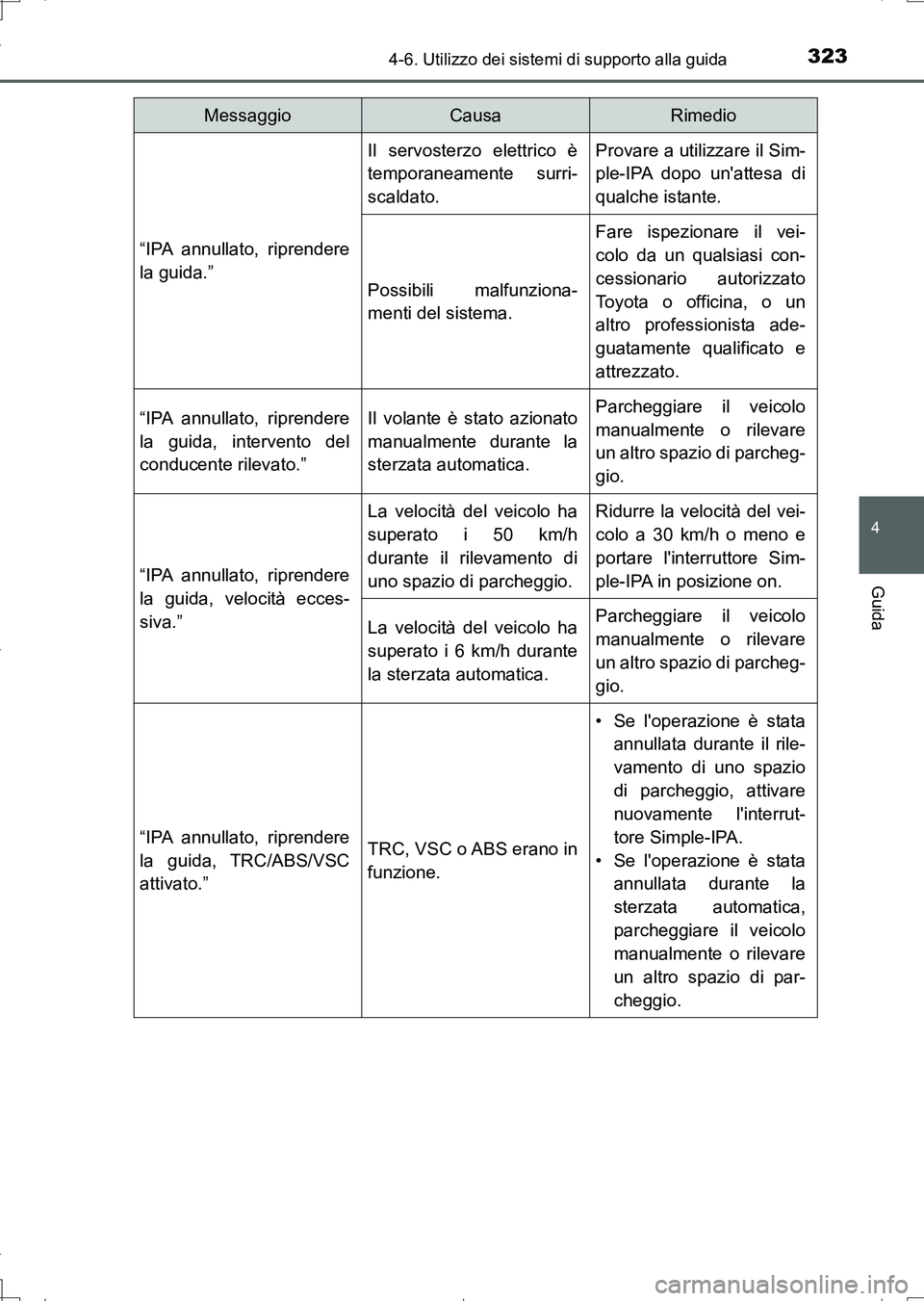

3234-6. Utilizzo dei sistemi di supporto alla guida
4
Guida
UK_AURIS_Touring_Sports_EL (OM12L17L)
“IPA annullato, riprendere
la guida.”
Il servosterzo elettrico è
temporaneamente surri-
scaldato.Provare a utilizzare il Sim-
ple-IPA dopo un'attesa di
qualche istante.
Possibili malfunziona-
menti del sistema.
Fare ispezionare il vei-
colo da un qualsiasi con-
cessionario autorizzato
Toyota o officina, o un
altro professionista ade-
guatamente qualificato e
attrezzato.
“IPA annullato, riprendere
la guida, intervento del
conducente rilevato.”Il volante è stato azionato
manualmente durante la
sterzata automatica.Parcheggiare il veicolo
manualmente o rilevare
un altro spazio di parcheg-
gio.
“IPA annullato, riprendere
la guida, velocità ecces-
siva.”
La velocità del veicolo ha
superato i 50 km/h
durante il rilevamento di
uno spazio di parcheggio.Ridurre la velocità del vei-
colo a 30 km/h o meno e
portare l'interruttore Sim-
ple-IPA in posizione on.
La velocità del veicolo ha
superato i 6 km/h durante
la sterzata automatica.Parcheggiare il veicolo
manualmente o rilevare
un altro spazio di parcheg-
gio.
“IPA annullato, riprendere
la guida, TRC/ABS/VSC
attivato.”TRC, VSC o ABS erano in
funzione.
• Se l'operazione è stata
annullata durante il rile-
vamento di uno spazio
di parcheggio, attivare
nuovamente l'interrut-
tore Simple-IPA.
• Se l'operazione è stata
annullata durante la
sterzata automatica,
parcheggiare il veicolo
manualmente o rilevare
un altro spazio di par-
cheggio.
MessaggioCausaRimedio
AURIS Touring Sports_OM_Italian_OM12L17L.book 323 ページ ２０１６年６月２８日　火曜日　午後８時３２分

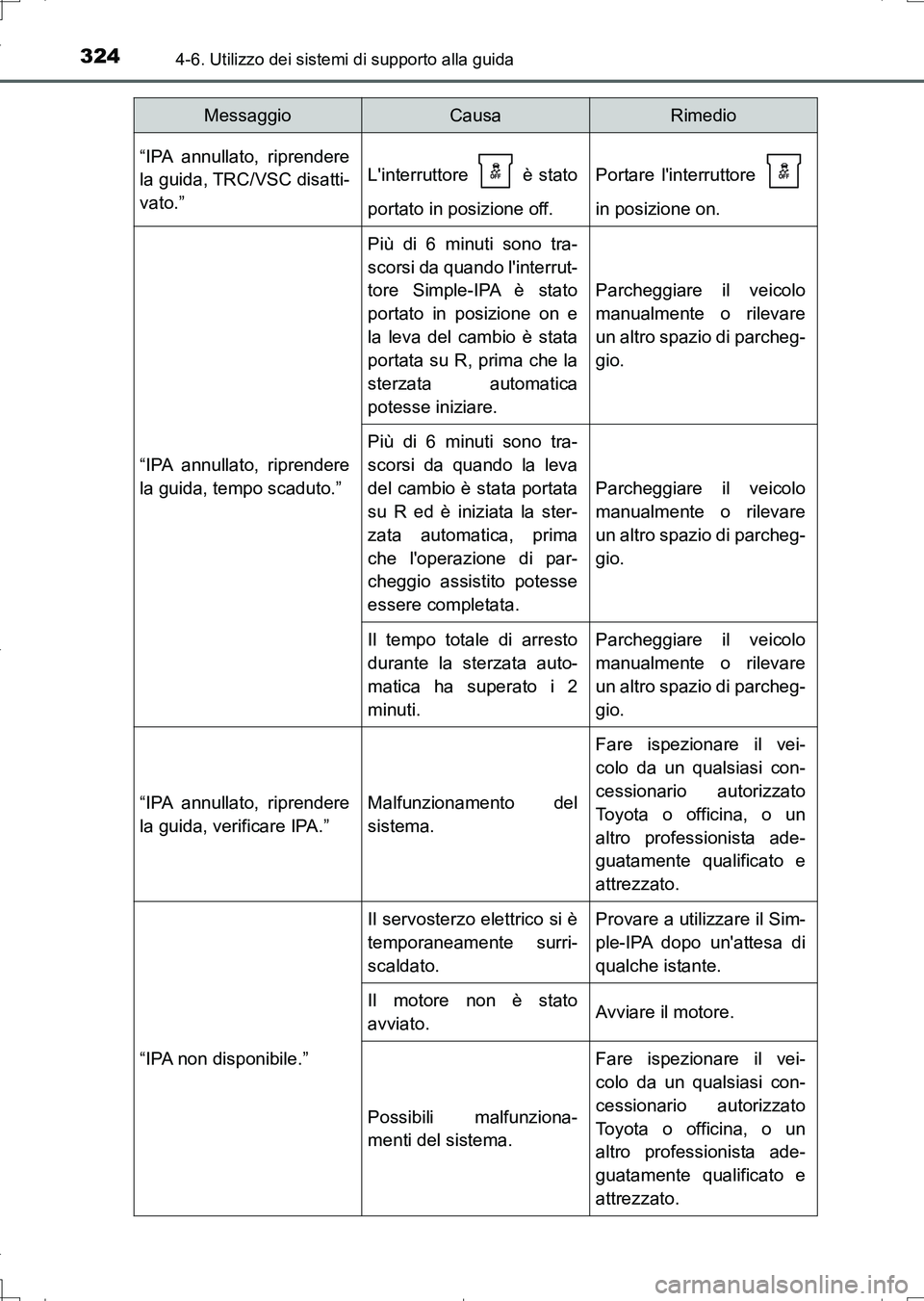

3244-6. Utilizzo dei sistemi di supporto alla guida
UK_AURIS_Touring_Sports_EL (OM12L17L)
“IPA annullato, riprendere
la guida, TRC/VSC disatti-
vato.”L'interruttore è stato
portato in posizione off.Portare l'interruttore
in posizione on.
“IPA annullato, riprendere
la guida, tempo scaduto.”
Più di 6 minuti sono tra-
scorsi da quando l'interrut-
tore Simple-IPA è stato
portato in posizione on e
la leva del cambio è stata
portata su R, prima che la
sterzata automatica
potesse iniziare.
Parcheggiare il veicolo
manualmente o rilevare
un altro spazio di parcheg-
gio.
Più di 6 minuti sono tra-
scorsi da quando la leva
del cambio è stata portata
su R ed è iniziata la ster-
zata automatica, prima
che l'operazione di par-
cheggio assistito potesse
essere completata.
Parcheggiare il veicolo
manualmente o rilevare
un altro spazio di parcheg-
gio.
Il tempo totale di arresto
durante la sterzata auto-
matica ha superato i 2
minuti.Parcheggiare il veicolo
manualmente o rilevare
un altro spazio di parcheg-
gio.
“IPA annullato, riprendere
la guida, verificare IPA.”Malfunzionamento del
sistema.
Fare ispezionare il vei-
colo da un qualsiasi con-
cessionario autorizzato
Toyota o officina, o un
altro professionista ade-
guatamente qualificato e
attrezzato.
“IPA non disponibile.”
Il servosterzo elettrico si è
temporaneamente surri-
scaldato.Provare a utilizzare il Sim-
ple-IPA dopo un'attesa di
qualche istante.
Il motore non è stato
avviato.Avviare il motore.
Possibili malfunziona-
menti del sistema.
Fare ispezionare il vei-
colo da un qualsiasi con-
cessionario autorizzato
Toyota o officina, o un
altro professionista ade-
guatamente qualificato e
attrezzato.
MessaggioCausaRimedio
AURIS Touring Sports_OM_Italian_OM12L17L.book 324 ページ ２０１６年６月２８日　火曜日　午後８時３２分

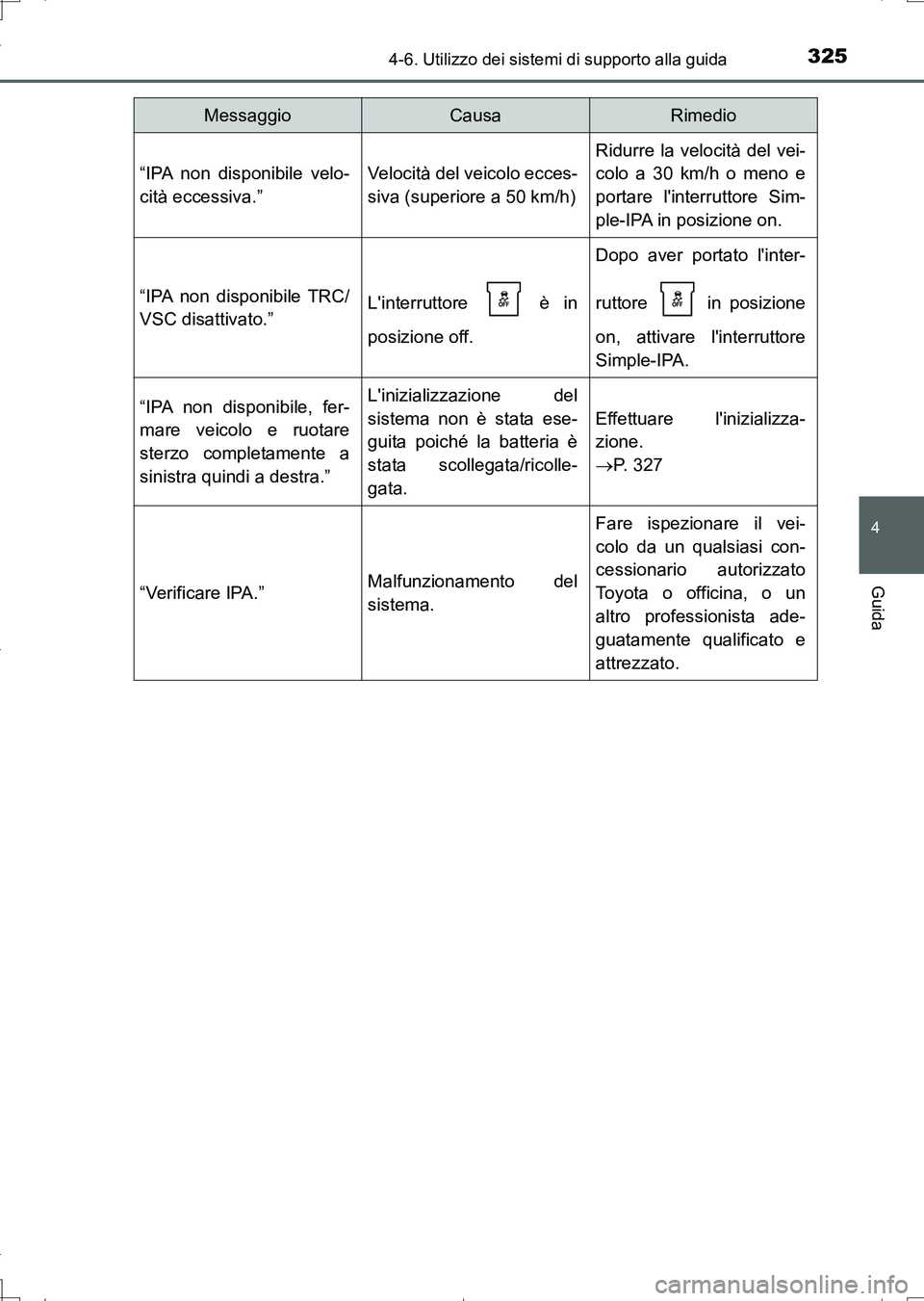

3254-6. Utilizzo dei sistemi di supporto alla guida
4
Guida
UK_AURIS_Touring_Sports_EL (OM12L17L)
“IPA non disponibile velo-
cità eccessiva.”Velocità del veicolo ecces-
siva (superiore a 50 km/h)
Ridurre la velocità del vei-
colo a 30 km/h o meno e
portare l'interruttore Sim-
ple-IPA in posizione on.
“IPA non disponibile TRC/
VSC disattivato.”L'interruttore è in
posizione off.
Dopo aver portato l'inter-
ruttore in posizione
on, attivare l'interruttore
Simple-IPA.
“IPA non disponibile, fer-
mare veicolo e ruotare
sterzo completamente a
sinistra quindi a destra.”L'inizializzazione del
sistema non è stata ese-
guita poiché la batteria è
stata scollegata/ricolle-
gata.
Effettuare l'inizializza-
zione.
P. 327
“Verificare IPA.”Malfunzionamento del
sistema.
Fare ispezionare il vei-
colo da un qualsiasi con-
cessionario autorizzato
Toyota o officina, o un
altro professionista ade-
guatamente qualificato e
attrezzato.
MessaggioCausaRimedio
AURIS Touring Sports_OM_Italian_OM12L17L.book 325 ページ ２０１６年６月２８日　火曜日　午後８時３２分

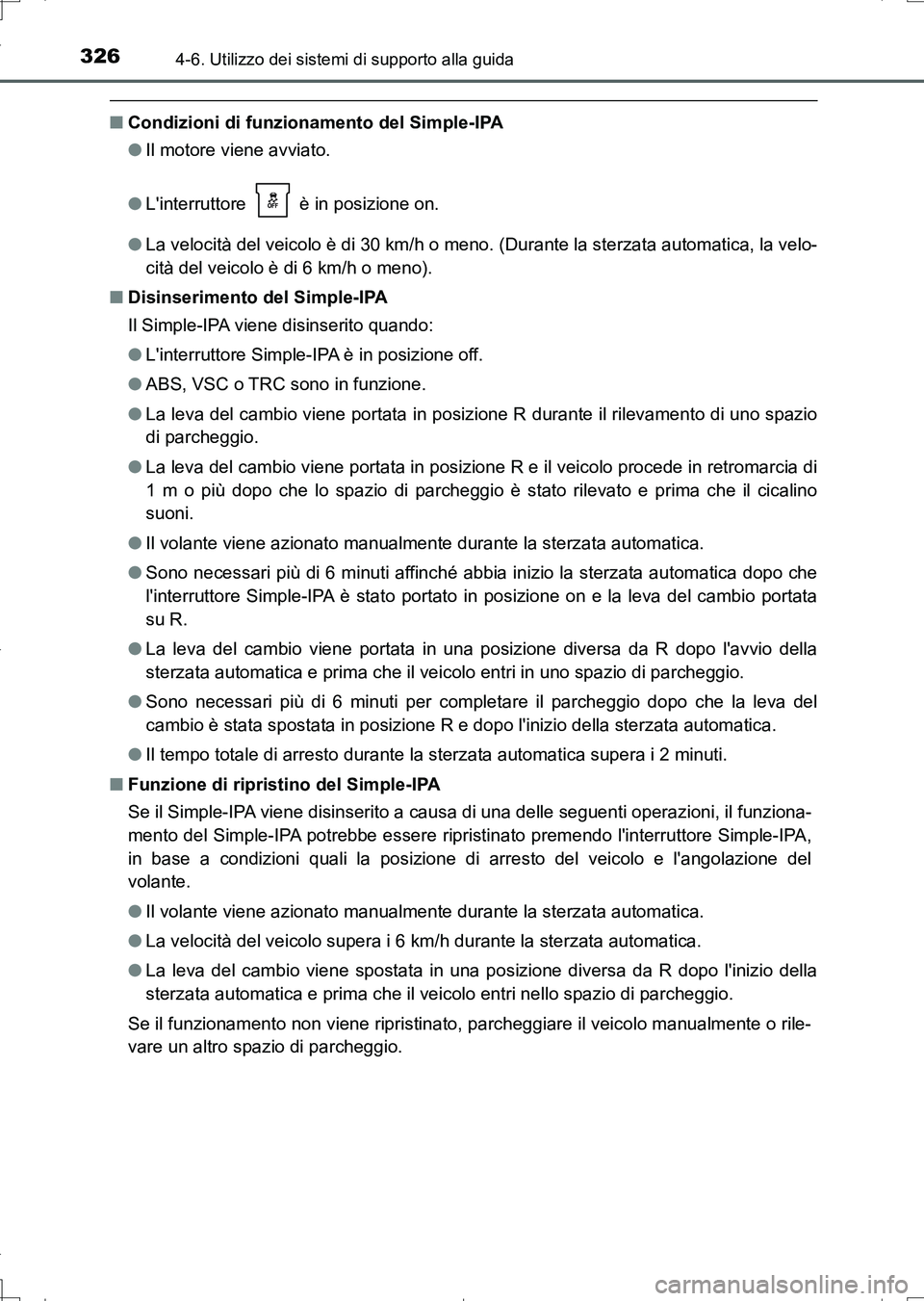

3264-6. Utilizzo dei sistemi di supporto alla guida
UK_AURIS_Touring_Sports_EL (OM12L17L)
■Condizioni di funzionamento del Simple-IPA
●Il motore viene avviato.
●L'interruttore è in posizione on.
●La velocità del veicolo è di 30 km/h o meno. (Durante la sterzata automatica, la velo-
cità del veicolo è di 6 km/h o meno).
■Disinserimento del Simple-IPA
Il Simple-IPA viene disinserito quando:
●L'interruttore Simple-IPA è in posizione off.
●ABS, VSC o TRC sono in funzione.
●La leva del cambio viene portata in posizione R durante il rilevamento di uno spazio
di parcheggio.
●La leva del cambio viene portata in posizione R e il veicolo procede in retromarcia di
1 m o più dopo che lo spazio di parcheggio è stato rilevato e prima che il cicalino
suoni.
●Il volante viene azionato manualmente durante la sterzata automatica.
●Sono necessari più di 6 minuti affinché abbia inizio la sterzata automatica dopo che
l'interruttore Simple-IPA è stato portato in posizione on e la leva del cambio portata
su R.
●La leva del cambio viene portata in una posizione diversa da R dopo l'avvio della
sterzata automatica e prima che il veicolo entri in uno spazio di parcheggio.
●Sono necessari più di 6 minuti per completare il parcheggio dopo che la leva del
cambio è stata spostata in posizione R e dopo l'inizio della sterzata automatica.
●Il tempo totale di arresto durante la sterzata automatica supera i 2 minuti.
■Funzione di ripristino del Simple-IPA
Se il Simple-IPA viene disinserito a causa di una delle seguenti operazioni, il funziona-
mento del Simple-IPA potrebbe essere ripristinato premendo l'interruttore Simple-IPA,
in base a condizioni quali la posizione di arresto del veicolo e l'angolazione del
volante.
●Il volante viene azionato manualmente durante la sterzata automatica.
●La velocità del veicolo supera i 6 km/h durante la sterzata automatica.
●La leva del cambio viene spostata in una posizione diversa da R dopo l'inizio della
sterzata automatica e prima che il veicolo entri nello spazio di parcheggio.
Se il funzionamento non viene ripristinato, parcheggiare il veicolo manualmente o rile-
vare un altro spazio di parcheggio.
AURIS Touring Sports_OM_Italian_OM12L17L.book 326 ページ ２０１６年６月２８日　火曜日　午後８時３２分

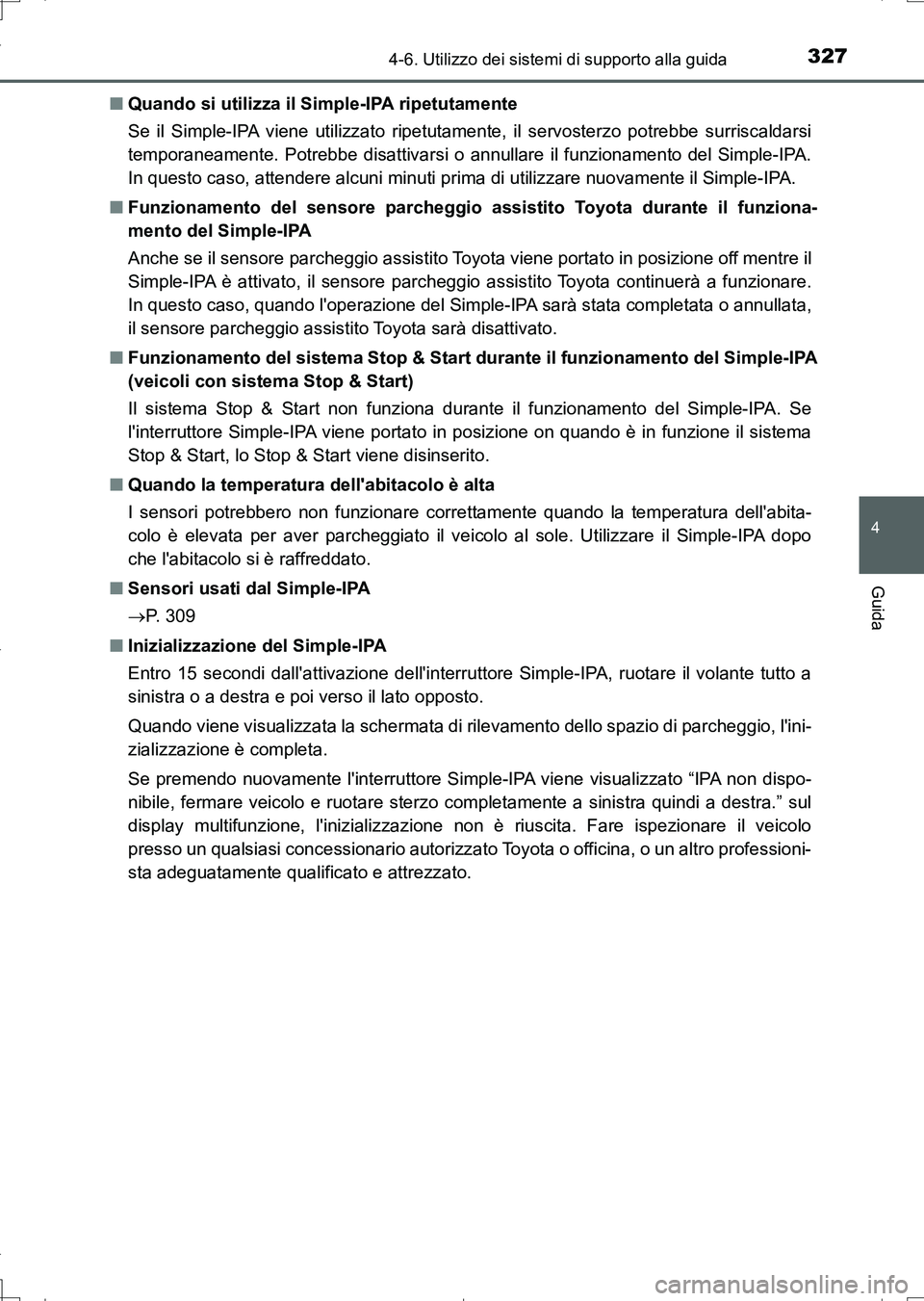

3274-6. Utilizzo dei sistemi di supporto alla guida
4
Guida
UK_AURIS_Touring_Sports_EL (OM12L17L)■Quando si utilizza il Simple-IPA ripetutamente
Se il Simple-IPA viene utilizzato ripetutamente, il servosterzo potrebbe surriscaldarsi
temporaneamente. Potrebbe disattivarsi o annullare il funzionamento del Simple-IPA.
In questo caso, attendere alcuni minuti prima di utilizzare nuovamente il Simple-IPA.
■Funzionamento del sensore parcheggio assistito Toyota durante il funziona-
mento del Simple-IPA
Anche se il sensore parcheggio assistito Toyota viene portato in posizione off mentre il
Simple-IPA è attivato, il sensore parcheggio assistito Toyota continuerà a funzionare.
In questo caso, quando l'operazione del Simple-IPA sarà stata completata o annullata,
il sensore parcheggio assistito Toyota sarà disattivato.
■Funzionamento del sistema Stop & Start durante il funzionamento del Simple-IPA
(veicoli con sistema Stop & Start)
Il sistema Stop & Start non funziona durante il funzionamento del Simple-IPA. Se
l'interruttore Simple-IPA viene portato in posizione on quando è in funzione il sistema
Stop & Start, lo Stop & Start viene disinserito.
■Quando la temperatura dell'abitacolo è alta
I sensori potrebbero non funzionare correttamente quando la temperatura dell'abita-
colo è elevata per aver parcheggiato il veicolo al sole. Utilizzare il Simple-IPA dopo
che l'abitacolo si è raffreddato.
■Sensori usati dal Simple-IPA
P. 3 0 9
■Inizializzazione del Simple-IPA
Entro 15 secondi dall'attivazione dell'interruttore Simple-IPA, ruotare il volante tutto a
sinistra o a destra e poi verso il lato opposto.
Quando viene visualizzata la schermata di rilevamento dello spazio di parcheggio, l'ini-
zializzazione è completa.
Se premendo nuovamente l'interruttore Simple-IPA viene visualizzato “IPA non dispo-
nibile, fermare veicolo e ruotare sterzo completamente a sinistra quindi a destra.” sul
display multifunzione, l'inizializzazione non è riuscita. Fare ispezionare il veicolo
presso un qualsiasi concessionario autorizzato Toyota o officina, o un altro professioni-
sta adeguatamente qualificato e attrezzato.
AURIS Touring Sports_OM_Italian_OM12L17L.book 327 ページ ２０１６年６月２８日　火曜日　午後８時３２分

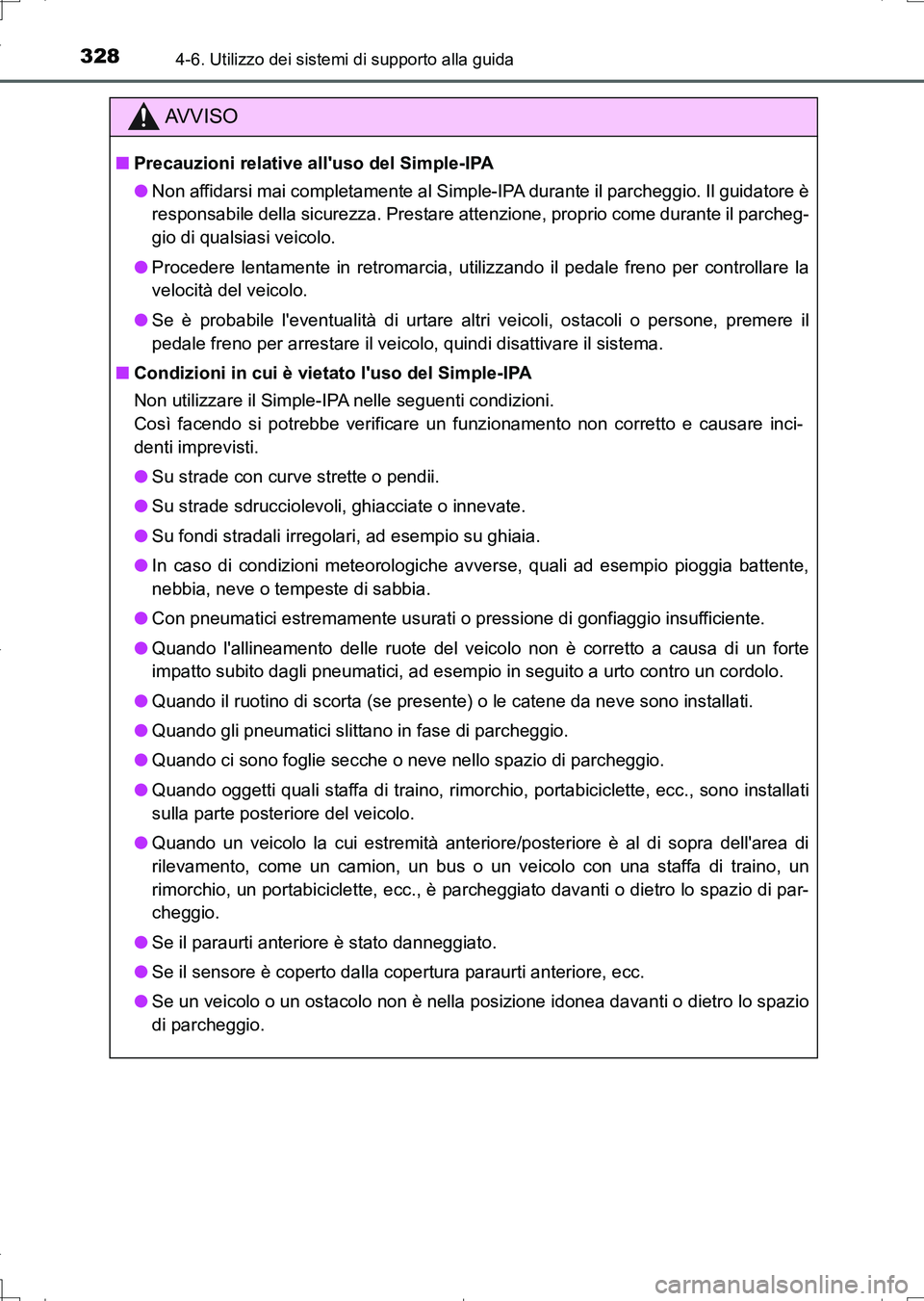

3284-6. Utilizzo dei sistemi di supporto alla guida
UK_AURIS_Touring_Sports_EL (OM12L17L)
AV V I S O
■Precauzioni relative all'uso del Simple-IPA
●Non affidarsi mai completamente al Simple-IPA durante il parcheggio. Il guidatore è
responsabile della sicurezza. Prestare attenzione, proprio come durante il parcheg-
gio di qualsiasi veicolo.
●Procedere lentamente in retromarcia, utilizzando il pedale freno per controllare la
velocità del veicolo.
●Se è probabile l'eventualità di urtare altri veicoli, ostacoli o persone, premere il
pedale freno per arrestare il veicolo, quindi disattivare il sistema.
■Condizioni in cui è vietato l'uso del Simple-IPA
Non utilizzare il Simple-IPA nelle seguenti condizioni.
Così facendo si potrebbe verificare un funzionamento non corretto e causare inci-
denti imprevisti.
●Su strade con curve strette o pendii.
●Su strade sdrucciolevoli, ghiacciate o innevate.
●Su fondi stradali irregolari, ad esempio su ghiaia.
●In caso di condizioni meteorologiche avverse, quali ad esempio pioggia battente,
nebbia, neve o tempeste di sabbia.
●Con pneumatici estremamente usurati o pressione di gonfiaggio insufficiente.
●Quando l'allineamento delle ruote del veicolo non è corretto a causa di un forte
impatto subito dagli pneumatici, ad esempio in seguito a urto contro un cordolo.
●Quando il ruotino di scorta (se presente) o le catene da neve sono installati.
●Quando gli pneumatici slittano in fase di parcheggio.
●Quando ci sono foglie secche o neve nello spazio di parcheggio.
●Quando oggetti quali staffa di traino, rimorchio, portabiciclette, ecc., sono installati
sulla parte posteriore del veicolo.
●Quando un veicolo la cui estremità anteriore/posteriore è al di sopra dell'area di
rilevamento, come un camion, un bus o un veicolo con una staffa di traino, un
rimorchio, un portabiciclette, ecc., è parcheggiato davanti o dietro lo spazio di par-
cheggio.
●Se il paraurti anteriore è stato danneggiato.
●Se il sensore è coperto dalla copertura paraurti anteriore, ecc.
●Se un veicolo o un ostacolo non è nella posizione idonea davanti o dietro lo spazio
di parcheggio.
AURIS Touring Sports_OM_Italian_OM12L17L.book 328 ページ ２０１６年６月２８日　火曜日　午後８時３２分

3294-6. Utilizzo dei sistemi di supporto alla guida
4
Guida
UK_AURIS_Touring_Sports_EL (OM12L17L)

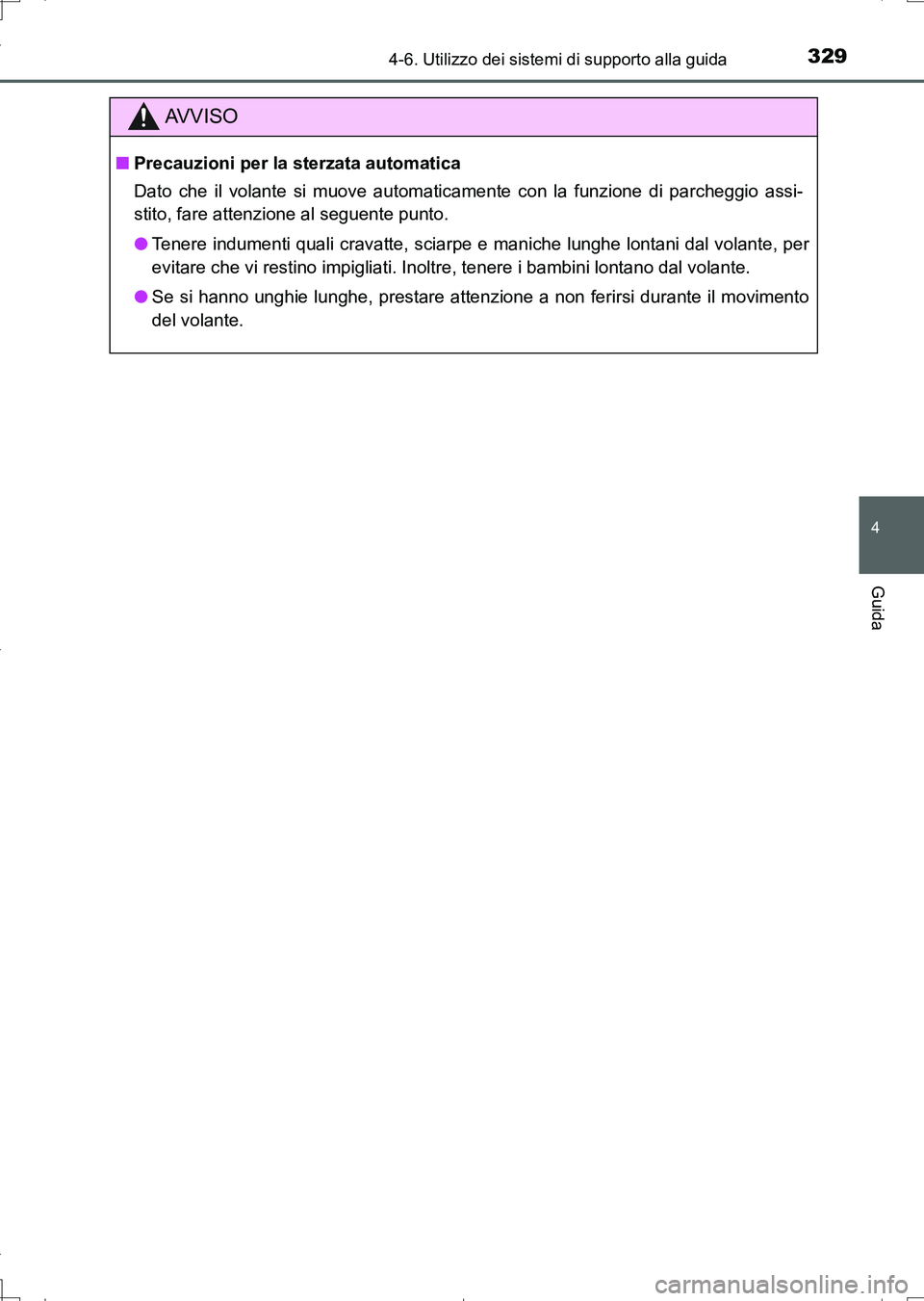

AV V I S O
■Precauzioni per la sterzata automatica
Dato che il volante si muove automaticamente con la funzione di parcheggio assi-
stito, fare attenzione al seguente punto.
●Tenere indumenti quali cravatte, sciarpe e maniche lunghe lontani dal volante, per
evitare che vi restino impigliati. Inoltre, tenere i bambini lontano dal volante.
●Se si hanno unghie lunghe, prestare attenzione a non ferirsi durante il movimento
del volante.
AURIS Touring Sports_OM_Italian_OM12L17L.book 329 ページ ２０１６年６月２８日　火曜日　午後８時３２分

3304-6. Utilizzo dei sistemi di supporto alla guida
UK_AURIS_Touring_Sports_EL (OM12L17L)

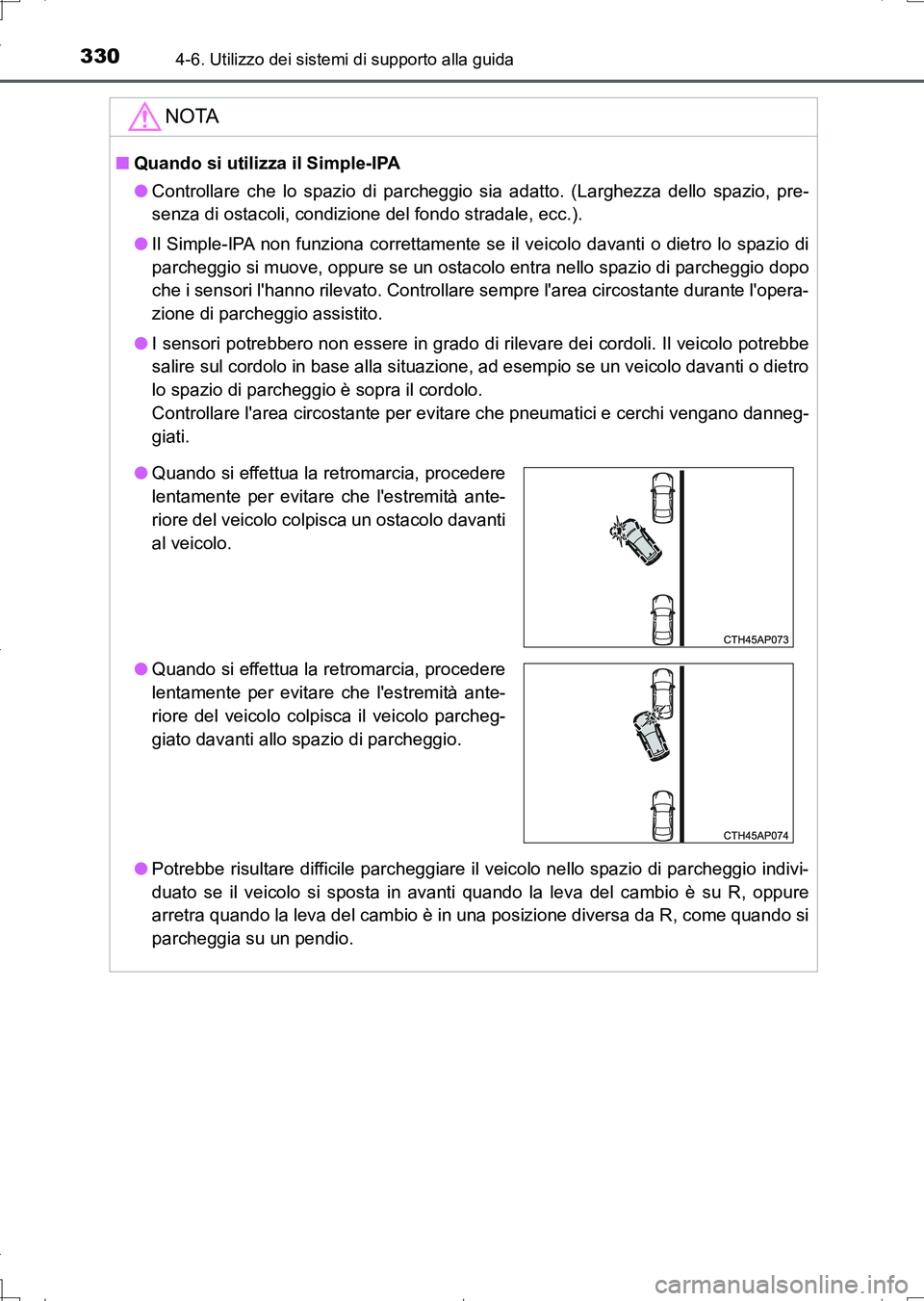

NOTA
■Quando si utilizza il Simple-IPA
●Controllare che lo spazio di parcheggio sia adatto. (Larghezza dello spazio, pre-
senza di ostacoli, condizione del fondo stradale, ecc.).
●Il Simple-IPA non funziona correttamente se il veicolo davanti o dietro lo spazio di
parcheggio si muove, oppure se un ostacolo entra nello spazio di parcheggio dopo
che i sensori l'hanno rilevato. Controllare sempre l'area circostante durante l'opera-
zione di parcheggio assistito.
●I sensori potrebbero non essere in grado di rilevare dei cordoli. Il veicolo potrebbe
salire sul cordolo in base alla situazione, ad esempio se un veicolo davanti o dietro
lo spazio di parcheggio è sopra il cordolo.
Controllare l'area circostante per evitare che pneumatici e cerchi vengano danneg-
giati.
●Potrebbe risultare difficile parcheggiare il veicolo nello spazio di parcheggio indivi-
duato se il veicolo si sposta in avanti quando la leva del cambio è su R, oppure
arretra quando la leva del cambio è in una posizione diversa da R, come quando si
parcheggia su un pendio.
●Quando si effettua la retromarcia, procedere
lentamente per evitare che l'estremità ante-
riore del veicolo colpisca un ostacolo davanti
al veicolo.
●Quando si effettua la retromarcia, procedere
lentamente per evitare che l'estremità ante-
riore del veicolo colpisca il veicolo parcheg-
giato davanti allo spazio di parcheggio.
AURIS Touring Sports_OM_Italian_OM12L17L.book 330 ページ ２０１６年６月２８日　火曜日　午後８時３２分
