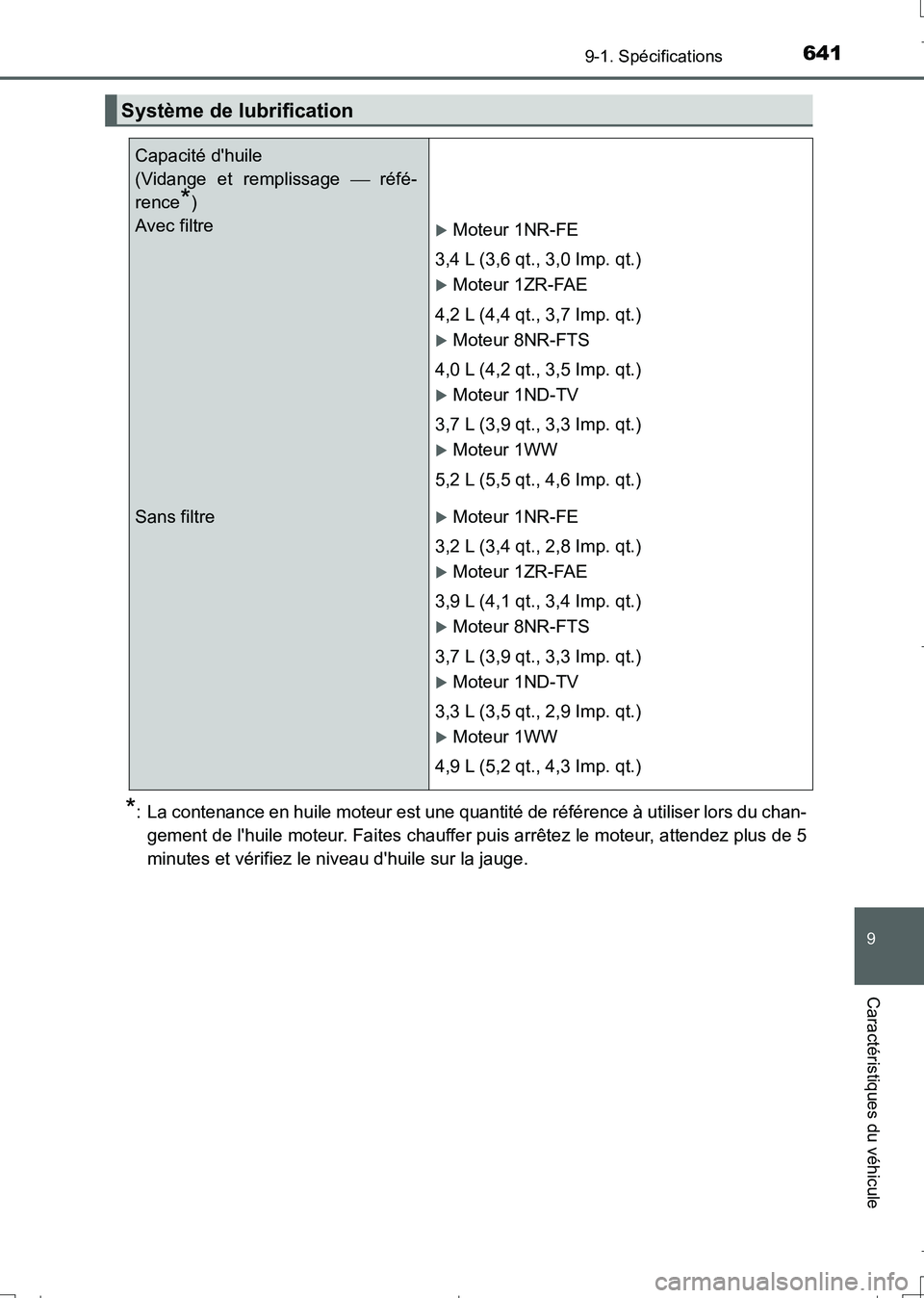

TOYOTA AURIS TOURING SPORTS 2017 Manuel du propriétaire (in French)

641
9
9-1. Spécifications
Caractéristiques du véhicule
UK_AURIS_Touring_Sport_EK (OM12L14K)
*: La contenance en huile moteur est une quantité de référence à utiliser lors du chan-
gement de l'huile moteur. Faites chauffer puis arrêtez le moteur, attendez plus de 5
minutes et vérifiez le niveau d'huile sur la jauge.
Système de lubrification
Capacité d'huile
(Vidange et remplissage  réfé-
rence
*)
Avec filtre
Moteur 1NR-FE
3,4 L (3,6 qt., 3,0 Imp. qt.)
Moteur 1ZR-FAE
4,2 L (4,4 qt., 3,7 Imp. qt.)
Moteur 8NR-FTS
4,0 L (4,2 qt., 3,5 Imp. qt.)
Moteur 1ND-TV
3,7 L (3,9 qt., 3,3 Imp. qt.)
Moteur 1WW
5,2 L (5,5 qt., 4,6 Imp. qt.)
Sans filtreMoteur 1NR-FE
3,2 L (3,4 qt., 2,8 Imp. qt.)
Moteur 1ZR-FAE
3,9 L (4,1 qt., 3,4 Imp. qt.)
Moteur 8NR-FTS
3,7 L (3,9 qt., 3,3 Imp. qt.)
Moteur 1ND-TV
3,3 L (3,5 qt., 2,9 Imp. qt.)
Moteur 1WW
4,9 L (5,2 qt., 4,3 Imp. qt.)
AURIS Touring Sports_OM_French_OM12L14K.book 641 ページ ２０１６年６月２８日　火曜日　午後７時３７分

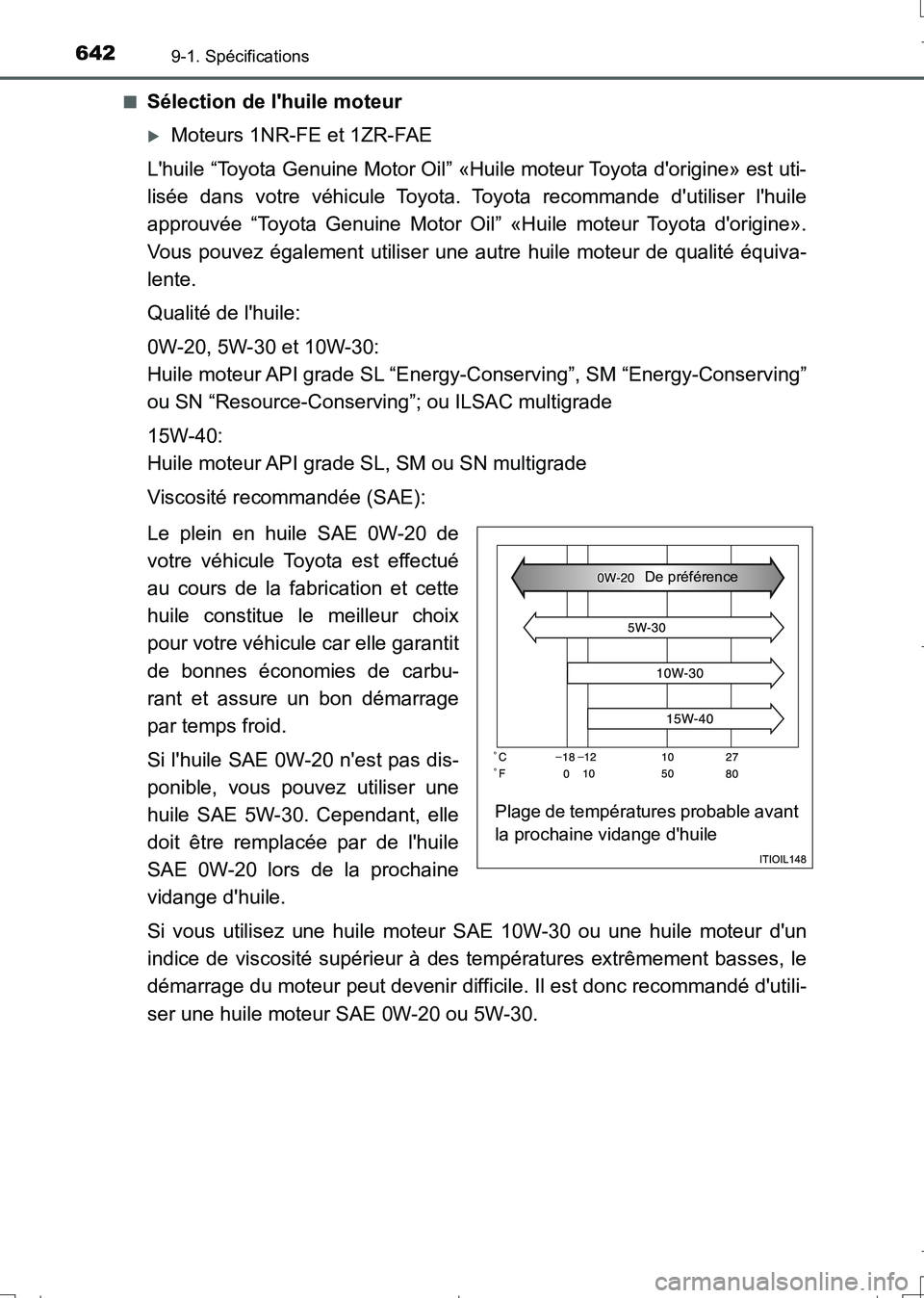

6429-1. Spécifications
UK_AURIS_Touring_Sport_EK (OM12L14K)■
Sélection de l'huile moteur
Moteurs 1NR-FE et 1ZR-FAE
L'huile “Toyota Genuine Motor Oil” «Huile moteur Toyota d'origine» est uti-
lisée dans votre véhicule Toyota. Toyota recommande d'utiliser l'huile
approuvée “Toyota Genuine Motor Oil” «Huile moteur Toyota d'origine».
Vous pouvez également utiliser une autre huile moteur de qualité équiva-
lente.
Qualité de l'huile:
0W-20, 5W-30 et 10W-30:
Huile moteur API grade SL “Energy-Conserving”, SM “Energy-Conserving”
ou SN “Resource-Conserving”; ou ILSAC multigrade
15W-40:
Huile moteur API grade SL, SM ou SN multigrade
Viscosité recommandée (SAE):
Le plein en huile SAE 0W-20 de
votre véhicule Toyota est effectué
au cours de la fabrication et cette
huile constitue le meilleur choix
pour votre véhicule car elle garantit
de bonnes économies de carbu-
rant et assure un bon démarrage
par temps froid.
Si l'huile SAE 0W-20 n'est pas dis-
ponible, vous pouvez utiliser une
huile SAE 5W-30. Cependant, elle
doit être remplacée par de l'huile
SAE 0W-20 lors de la prochaine
vidange d'huile.
Si vous utilisez une huile moteur SAE 10W-30 ou une huile moteur d'un
indice de viscosité supérieur à des températures extrêmement basses, le
démarrage du moteur peut devenir difficile. Il est donc recommandé d'utili-
ser une huile moteur SAE 0W-20 ou 5W-30.
Plage de températures probable avant
la prochaine vidange d'huile
De préférence
AURIS Touring Sports_OM_French_OM12L14K.book 642 ページ ２０１６年６月２８日　火曜日　午後７時３７分

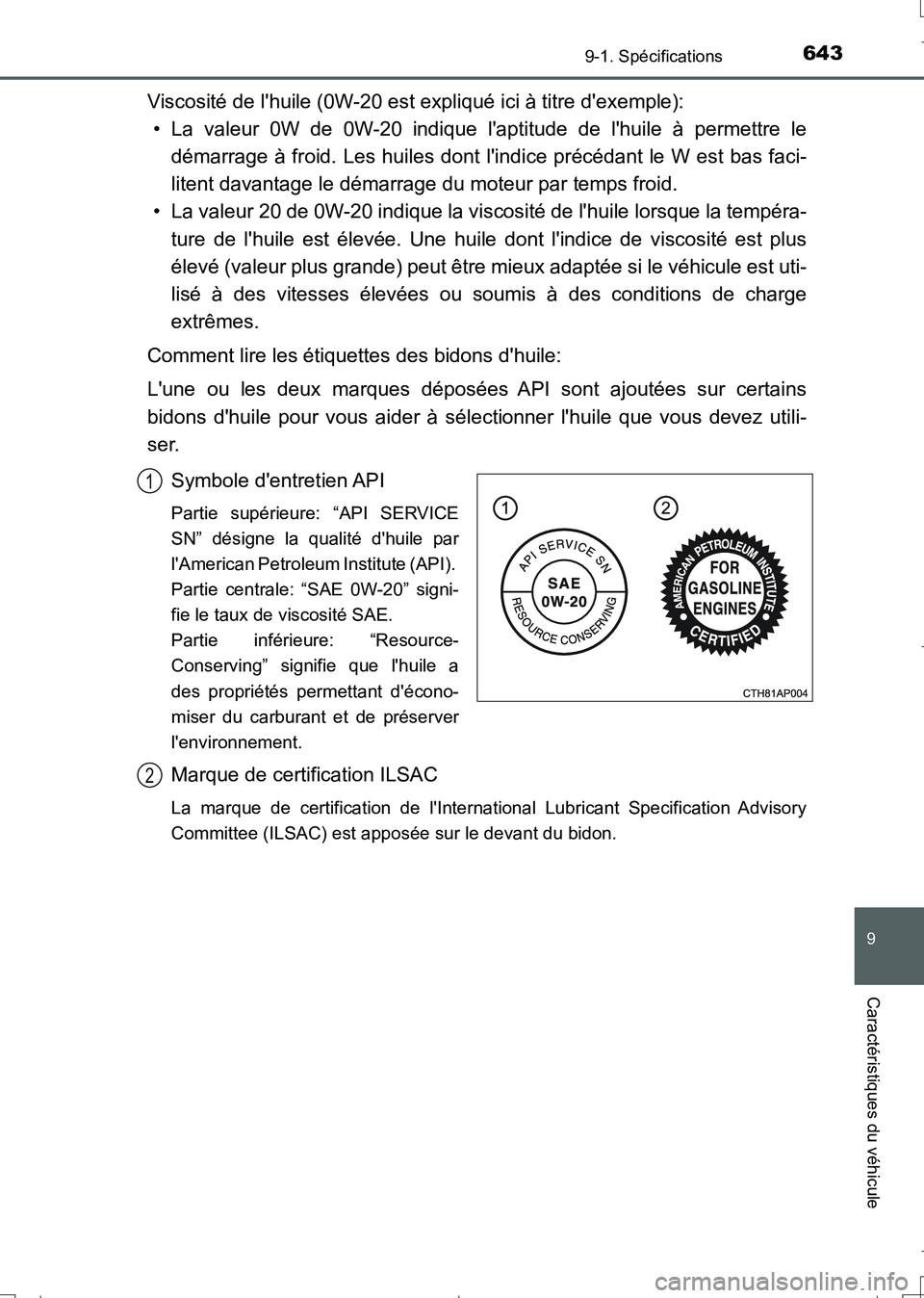

643
9
9-1. Spécifications
Caractéristiques du véhicule
UK_AURIS_Touring_Sport_EK (OM12L14K)
Viscosité de l'huile (0W-20 est expliqué ici à titre d'exemple):
• La valeur 0W de 0W-20 indique l'aptitude de l'huile à permettre le
démarrage à froid. Les huiles dont l'indice précédant le W est bas faci-
litent davantage le démarrage du moteur par temps froid.
• La valeur 20 de 0W-20 indique la viscosité de l'huile lorsque la tempéra-
ture de l'huile est élevée. Une huile dont l'indice de viscosité est plus
élevé (valeur plus grande) peut être mieux adaptée si le véhicule est uti-
lisé à des vitesses élevées ou soumis à des conditions de charge
extrêmes.
Comment lire les étiquettes des bidons d'huile:
L'une ou les deux marques déposées API sont ajoutées sur certains
bidons d'huile pour vous aider à sélectionner l'huile que vous devez utili-
ser.
Symbole d'entretien API
Partie supérieure: “API SERVICE
SN” désigne la qualité d'huile par
l'American Petroleum Institute (API).
Partie centrale: “SAE 0W-20” signi-
fie le taux de viscosité SAE.
Partie inférieure: “Resource-
Conserving” signifie que l'huile a
des propriétés permettant d'écono-
miser du carburant et de préserver
l'environnement.
Marque de certification ILSAC
La marque de certification de l'International Lubricant Specification Advisory
Committee (ILSAC) est apposée sur le devant du bidon.
1
2
AURIS Touring Sports_OM_French_OM12L14K.book 643 ページ ２０１６年６月２８日　火曜日　午後７時３７分

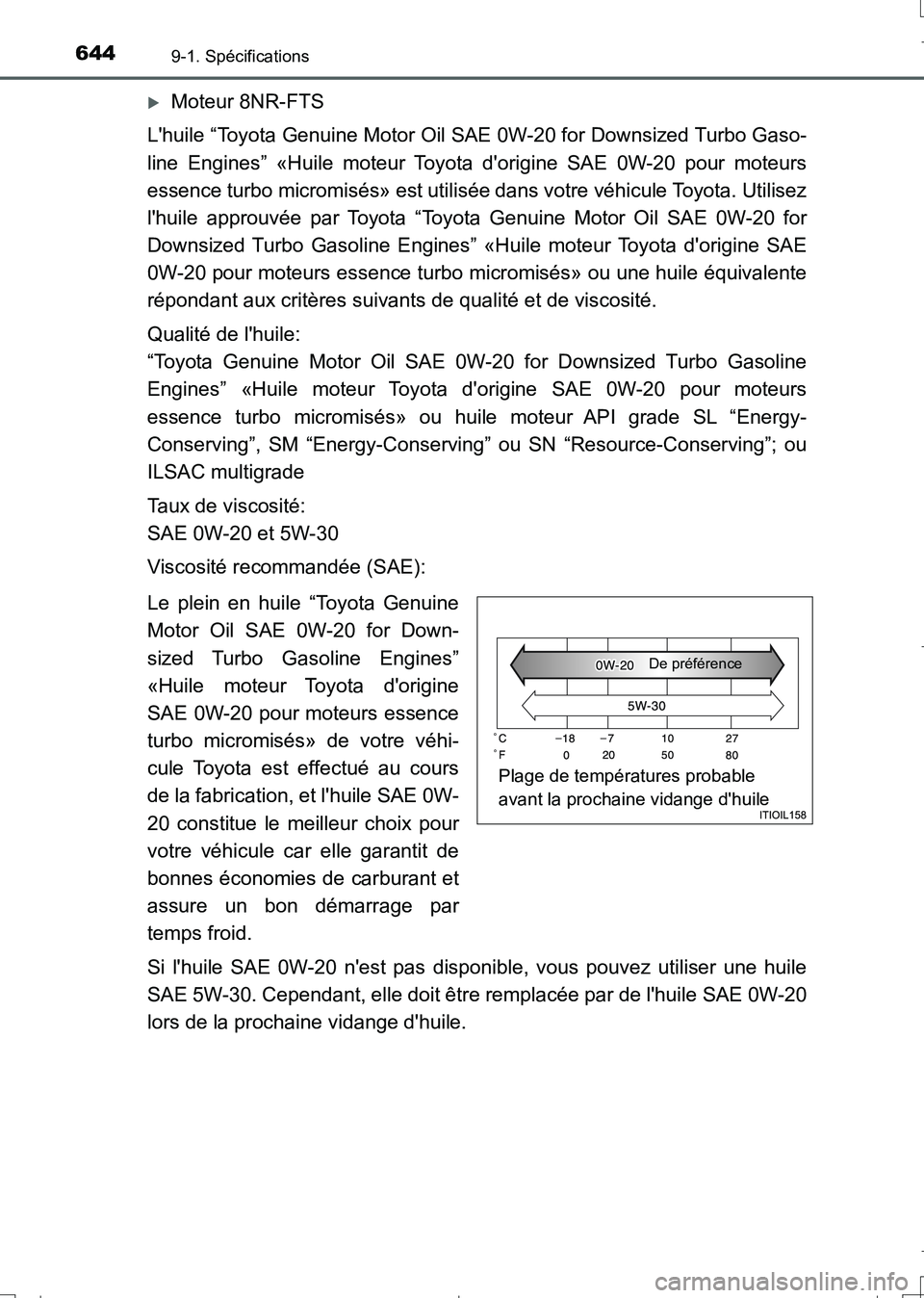

6449-1. Spécifications
UK_AURIS_Touring_Sport_EK (OM12L14K)
Moteur 8NR-FTS
L'huile “Toyota Genuine Motor Oil SAE 0W-20 for Downsized Turbo Gaso-
line Engines” «Huile moteur Toyota d'origine SAE 0W-20 pour moteurs
essence turbo micromisés» est utilisée dans votre véhicule Toyota. Utilisez
l'huile approuvée par Toyota “Toyota Genuine Motor Oil SAE 0W-20 for
Downsized Turbo Gasoline Engines” «Huile moteur Toyota d'origine SAE
0W-20 pour moteurs essence turbo micromisés» ou une huile équivalente
répondant aux critères suivants de qualité et de viscosité.
Qualité de l'huile:
“Toyota Genuine Motor Oil SAE 0W-20 for Downsized Turbo Gasoline
Engines” «Huile moteur Toyota d'origine SAE 0W-20 pour moteurs
essence turbo micromisés» ou huile moteur API grade SL “Energy-
Conserving”, SM “Energy-Conserving” ou SN “Resource-Conserving”; ou
ILSAC multigrade
Taux de viscosité:
SAE 0W-20 et 5W-30
Viscosité recommandée (SAE):
Le plein en huile “Toyota Genuine
Motor Oil SAE 0W-20 for Down-
sized Turbo Gasoline Engines”
«Huile moteur Toyota d'origine
SAE 0W-20 pour moteurs essence
turbo micromisés» de votre véhi-
cule Toyota est effectué au cours
de la fabrication, et l'huile SAE 0W-
20 constitue le meilleur choix pour
votre véhicule car elle garantit de
bonnes économies de carburant et
assure un bon démarrage par
temps froid.
Si l'huile SAE 0W-20 n'est pas disponible, vous pouvez utiliser une huile
SAE 5W-30. Cependant, elle doit être remplacée par de l'huile SAE 0W-20
lors de la prochaine vidange d'huile.
Plage de températures probable
avant la prochaine vidange d'huile
De préférence
AURIS Touring Sports_OM_French_OM12L14K.book 644 ページ ２０１６年６月２８日　火曜日　午後７時３７分

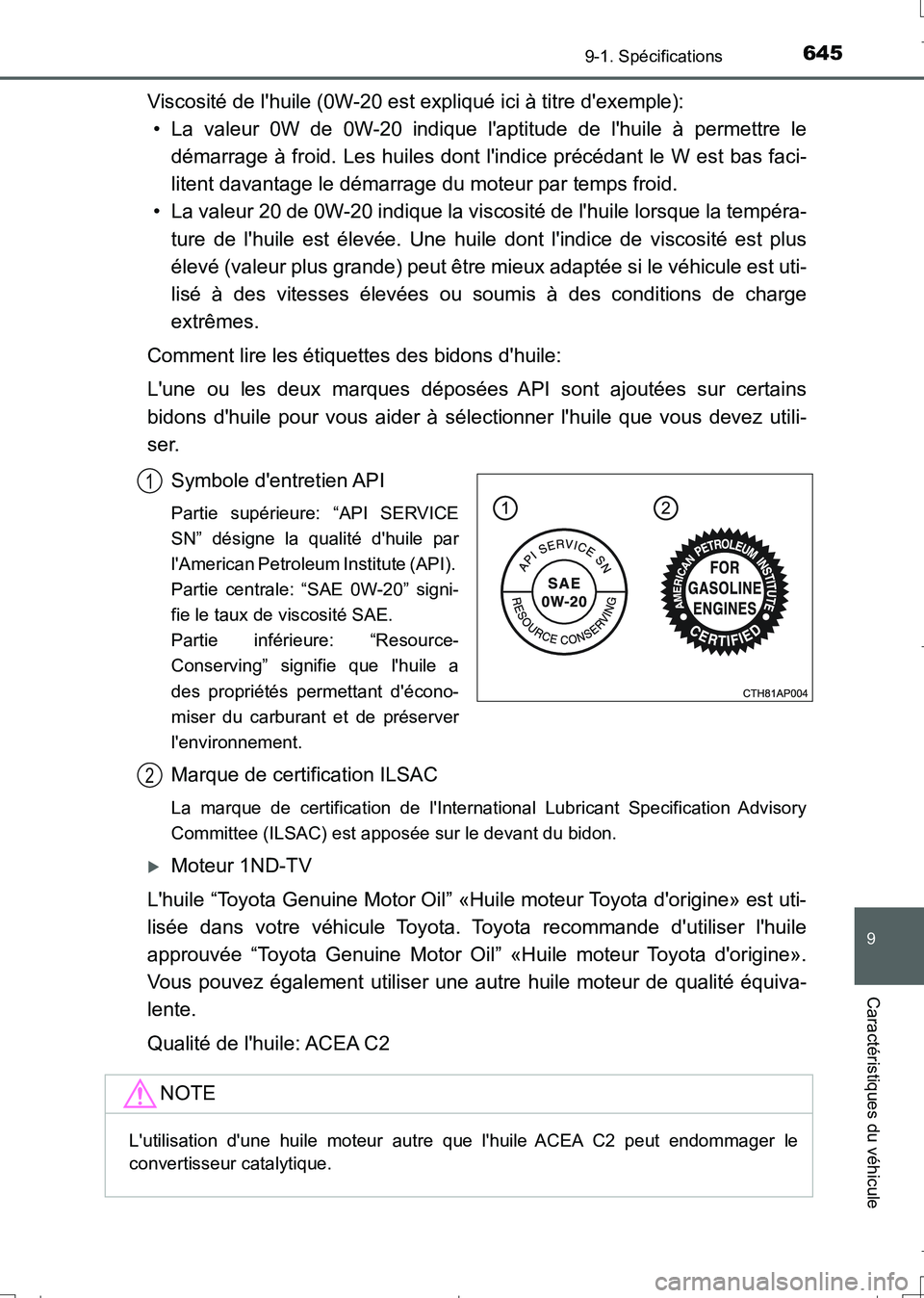

645
9
9-1. Spécifications
Caractéristiques du véhicule
UK_AURIS_Touring_Sport_EK (OM12L14K)
Viscosité de l'huile (0W-20 est expliqué ici à titre d'exemple):
• La valeur 0W de 0W-20 indique l'aptitude de l'huile à permettre le
démarrage à froid. Les huiles dont l'indice précédant le W est bas faci-
litent davantage le démarrage du moteur par temps froid.
• La valeur 20 de 0W-20 indique la viscosité de l'huile lorsque la tempéra-
ture de l'huile est élevée. Une huile dont l'indice de viscosité est plus
élevé (valeur plus grande) peut être mieux adaptée si le véhicule est uti-
lisé à des vitesses élevées ou soumis à des conditions de charge
extrêmes.
Comment lire les étiquettes des bidons d'huile:
L'une ou les deux marques déposées API sont ajoutées sur certains
bidons d'huile pour vous aider à sélectionner l'huile que vous devez utili-
ser.
Symbole d'entretien API
Partie supérieure: “API SERVICE
SN” désigne la qualité d'huile par
l'American Petroleum Institute (API).
Partie centrale: “SAE 0W-20” signi-
fie le taux de viscosité SAE.
Partie inférieure: “Resource-
Conserving” signifie que l'huile a
des propriétés permettant d'écono-
miser du carburant et de préserver
l'environnement.
Marque de certification ILSAC
La marque de certification de l'International Lubricant Specification Advisory
Committee (ILSAC) est apposée sur le devant du bidon.
Moteur 1ND-TV
L'huile “Toyota Genuine Motor Oil” «Huile moteur Toyota d'origine» est uti-
lisée dans votre véhicule Toyota. Toyota recommande d'utiliser l'huile
approuvée “Toyota Genuine Motor Oil” «Huile moteur Toyota d'origine».
Vous pouvez également utiliser une autre huile moteur de qualité équiva-
lente.
Qualité de l'huile: ACEA C2
1
NOTE
L'utilisation d'une huile moteur autre que l'huile ACEA C2 peut endommager le
convertisseur catalytique.
2
AURIS Touring Sports_OM_French_OM12L14K.book 645 ページ ２０１６年６月２８日　火曜日　午後７時３７分

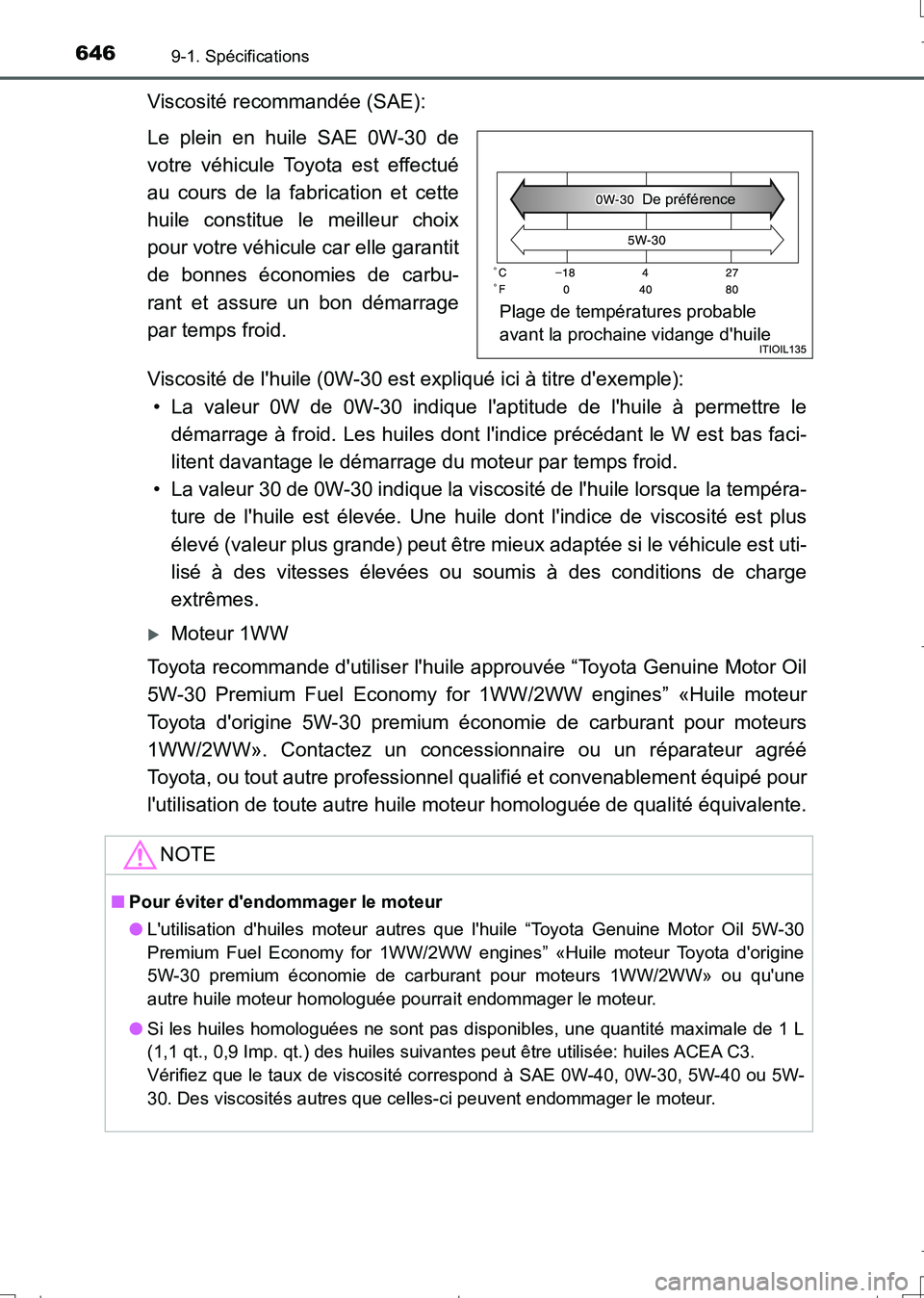

6469-1. Spécifications
UK_AURIS_Touring_Sport_EK (OM12L14K)
Viscosité recommandée (SAE):
Le plein en huile SAE 0W-30 de
votre véhicule Toyota est effectué
au cours de la fabrication et cette
huile constitue le meilleur choix
pour votre véhicule car elle garantit
de bonnes économies de carbu-
rant et assure un bon démarrage
par temps froid.
Viscosité de l'huile (0W-30 est expliqué ici à titre d'exemple):
• La valeur 0W de 0W-30 indique l'aptitude de l'huile à permettre le
démarrage à froid. Les huiles dont l'indice précédant le W est bas faci-
litent davantage le démarrage du moteur par temps froid.
• La valeur 30 de 0W-30 indique la viscosité de l'huile lorsque la tempéra-
ture de l'huile est élevée. Une huile dont l'indice de viscosité est plus
élevé (valeur plus grande) peut être mieux adaptée si le véhicule est uti-
lisé à des vitesses élevées ou soumis à des conditions de charge
extrêmes.
Moteur 1WW
Toyota recommande d'utiliser l'huile approuvée “Toyota Genuine Motor Oil
5W-30 Premium Fuel Economy for 1WW/2WW engines” «Huile moteur
Toyota d'origine 5W-30 premium économie de carburant pour moteurs
1WW/2WW». Contactez un concessionnaire ou un réparateur agréé
Toyota, ou tout autre professionnel qualifié et convenablement équipé pour
l'utilisation de toute autre huile moteur homologuée de qualité équivalente.
Plage de températures probable
avant la prochaine vidange d'huile
De préférence
NOTE
■Pour éviter d'endommager le moteur
●L'utilisation d'huiles moteur autres que l'huile “Toyota Genuine Motor Oil 5W-30
Premium Fuel Economy for 1WW/2WW engines” «Huile moteur Toyota d'origine
5W-30 premium économie de carburant pour moteurs 1WW/2WW» ou qu'une
autre huile moteur homologuée pourrait endommager le moteur.
●Si les huiles homologuées ne sont pas disponibles, une quantité maximale de 1 L
(1,1 qt., 0,9 Imp. qt.) des huiles suivantes peut être utilisée: huiles ACEA C3.
Vérifiez que le taux de viscosité correspond à SAE 0W-40, 0W-30, 5W-40 ou 5W-
30. Des viscosités autres que celles-ci peuvent endommager le moteur.
AURIS Touring Sports_OM_French_OM12L14K.book 646 ページ ２０１６年６月２８日　火曜日　午後７時３７分

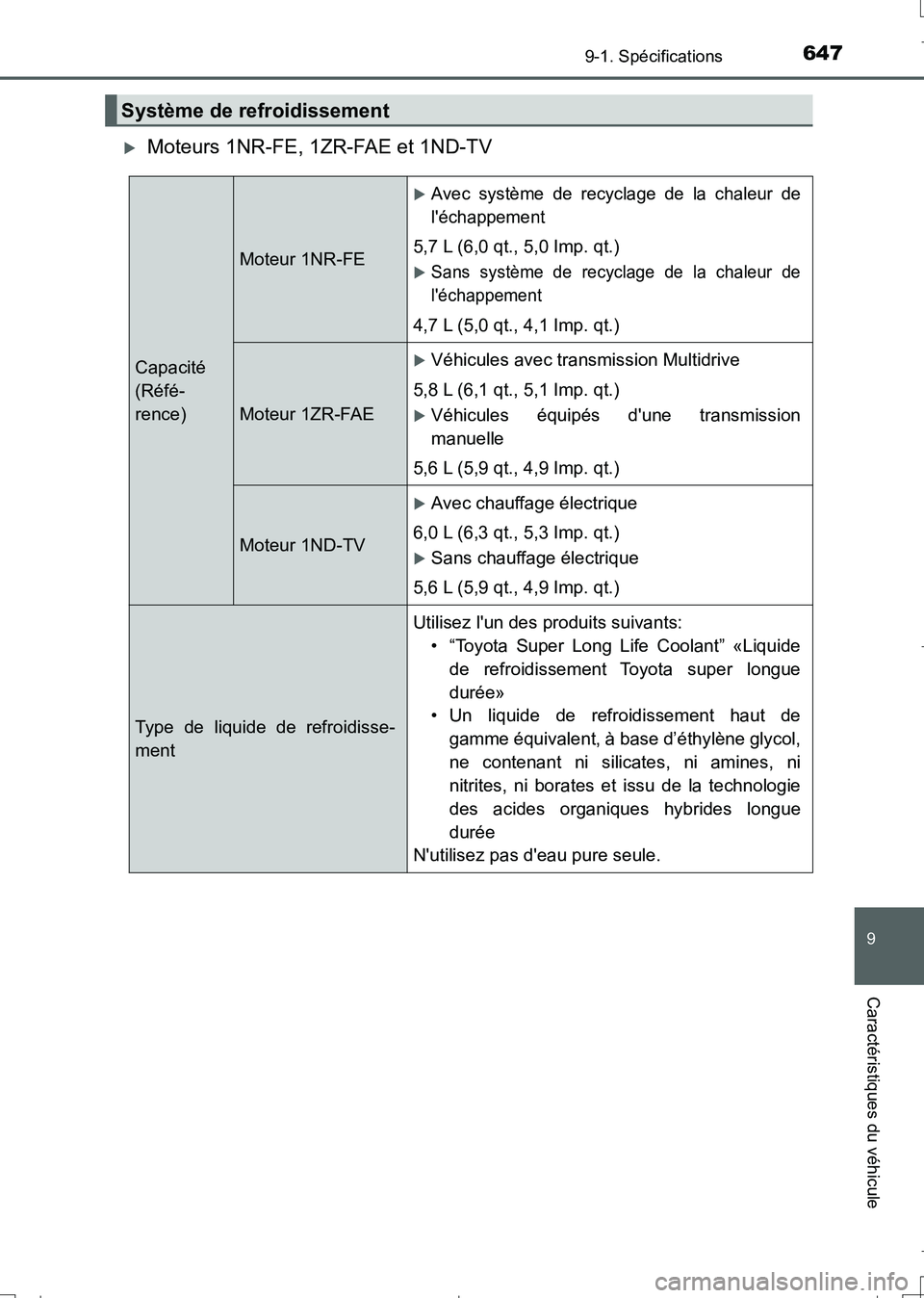

647
9
9-1. Spécifications
Caractéristiques du véhicule
UK_AURIS_Touring_Sport_EK (OM12L14K)
Moteurs 1NR-FE, 1ZR-FAE et 1ND-TV
Système de refroidissement
Capacité
(Réfé-
rence)
Moteur 1NR-FE
Avec système de recyclage de la chaleur de
l'échappement
5,7 L (6,0 qt., 5,0 Imp. qt.)
Sans système de recyclage de la chaleur de
l'échappement
4,7 L (5,0 qt., 4,1 Imp. qt.)
Moteur 1ZR-FAE
Véhicules avec transmission Multidrive
5,8 L (6,1 qt., 5,1 Imp. qt.)
Véhicules équipés d'une transmission
manuelle
5,6 L (5,9 qt., 4,9 Imp. qt.)
Moteur 1ND-TV
Avec chauffage électrique
6,0 L (6,3 qt., 5,3 Imp. qt.)
Sans chauffage électrique
5,6 L (5,9 qt., 4,9 Imp. qt.)
Type de liquide de refroidisse-
mentUtilisez l'un des produits suivants:
• “Toyota Super Long Life Coolant” «Liquide
de refroidissement Toyota super longue
durée»
• Un liquide de refroidissement haut de
gamme équivalent, à base d’éthylène glycol,
ne contenant ni silicates, ni amines, ni
nitrites, ni borates et issu de la technologie
des acides organiques hybrides longue
durée
N'utilisez pas d'eau pure seule.
AURIS Touring Sports_OM_French_OM12L14K.book 647 ページ ２０１６年６月２８日　火曜日　午後７時３７分

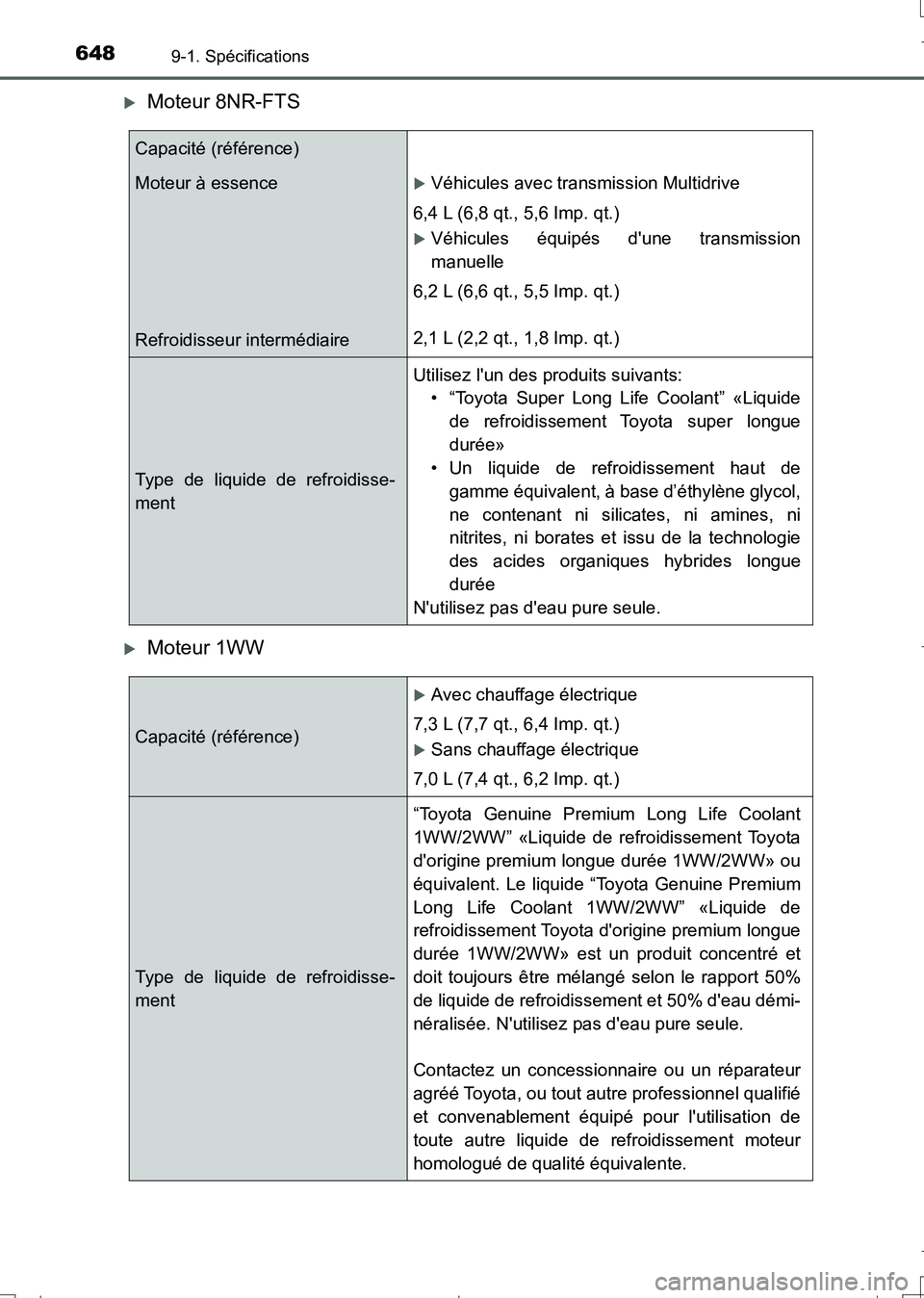

6489-1. Spécifications
UK_AURIS_Touring_Sport_EK (OM12L14K)
Moteur 8NR-FTS
Moteur 1WW
Capacité (référence)
Moteur à essence
Refroidisseur intermédiaireVéhicules avec transmission Multidrive
6,4 L (6,8 qt., 5,6 Imp. qt.)
Véhicules équipés d'une transmission
manuelle
6,2 L (6,6 qt., 5,5 Imp. qt.)
2,1 L (2,2 qt., 1,8 Imp. qt.)
Type de liquide de refroidisse-
mentUtilisez l'un des produits suivants:
• “Toyota Super Long Life Coolant” «Liquide
de refroidissement Toyota super longue
durée»
• Un liquide de refroidissement haut de
gamme équivalent, à base d’éthylène glycol,
ne contenant ni silicates, ni amines, ni
nitrites, ni borates et issu de la technologie
des acides organiques hybrides longue
durée
N'utilisez pas d'eau pure seule.
Capacité (référence)
Avec chauffage électrique
7,3 L (7,7 qt., 6,4 Imp. qt.)
Sans chauffage électrique
7,0 L (7,4 qt., 6,2 Imp. qt.)
Type de liquide de refroidisse-
ment“Toyota Genuine Premium Long Life Coolant
1WW/2WW” «Liquide de refroidissement Toyota
d'origine premium longue durée 1WW/2WW» ou
équivalent. Le liquide “Toyota Genuine Premium
Long Life Coolant 1WW/2WW” «Liquide de
refroidissement Toyota d'origine premium longue
durée 1WW/2WW» est un produit concentré et
doit toujours être mélangé selon le rapport 50%
de liquide de refroidissement et 50% d'eau démi-
néralisée. N'utilisez pas d'eau pure seule.
Contactez un concessionnaire ou un réparateur
agréé Toyota, ou tout autre professionnel qualifié
et convenablement équipé pour l'utilisation de
toute autre liquide de refroidissement moteur
homologué de qualité équivalente.
AURIS Touring Sports_OM_French_OM12L14K.book 648 ページ ２０１６年６月２８日　火曜日　午後７時３７分

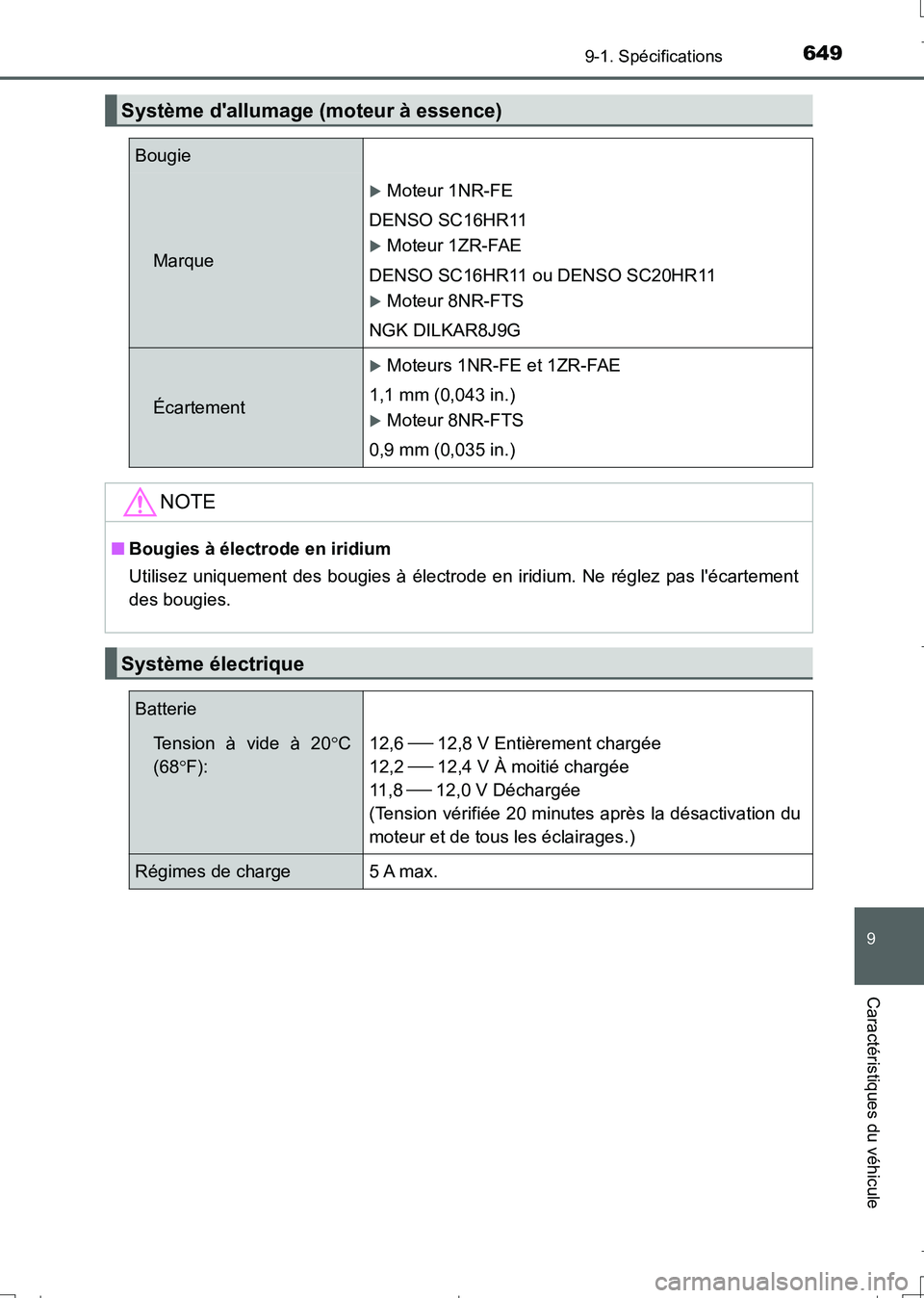

649
9
9-1. Spécifications
Caractéristiques du véhicule
UK_AURIS_Touring_Sport_EK (OM12L14K)
Système d'allumage (moteur à essence)
Bougie
Marque
Moteur 1NR-FE
DENSO SC16HR11
Moteur 1ZR-FAE
DENSO SC16HR11 ou DENSO SC20HR11
Moteur 8NR-FTS
NGK DILKAR8J9G
Écartement
Moteurs 1NR-FE et 1ZR-FAE
1,1 mm (0,043 in.)
Moteur 8NR-FTS
0,9 mm (0,035 in.)
NOTE
■Bougies à électrode en iridium
Utilisez uniquement des bougies à électrode en iridium. Ne réglez pas l'écartement
des bougies.
Système électrique
Batterie
Tension à vide à 20C
(68F):12,6  12,8 V Entièrement chargée
12,2
 12,4 V À moitié chargée
11 , 8
 12,0 V Déchargée
(Tension vérifiée 20 minutes après la désactivation du
moteur et de tous les éclairages.)
Régimes de charge5 A max.
AURIS Touring Sports_OM_French_OM12L14K.book 649 ページ ２０１６年６月２８日　火曜日　午後７時３７分

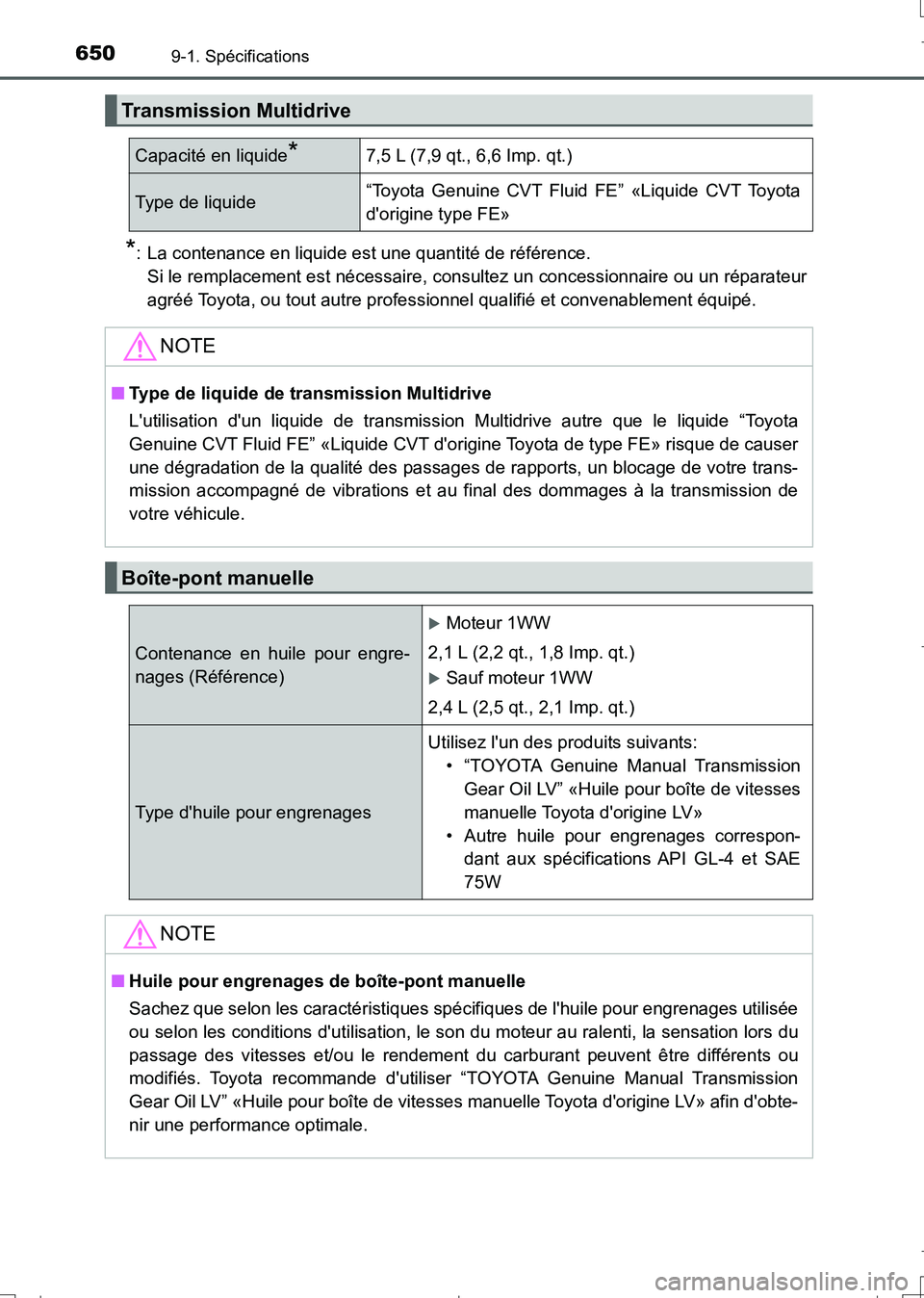

6509-1. Spécifications
UK_AURIS_Touring_Sport_EK (OM12L14K)
*: La contenance en liquide est une quantité de référence.
Si le remplacement est nécessaire, consultez un concessionnaire ou un réparateur
agréé Toyota, ou tout autre professionnel qualifié et convenablement équipé.
Transmission Multidrive
Capacité en liquide*7,5 L (7,9 qt., 6,6 Imp. qt.)
Type de liquide“Toyota Genuine CVT Fluid FE” «Liquide CVT Toyota
d'origine type FE»
NOTE
■Type de liquide de transmission Multidrive
L'utilisation d'un liquide de transmission Multidrive autre que le liquide “Toyota
Genuine CVT Fluid FE” «Liquide CVT d'origine Toyota de type FE» risque de causer
une dégradation de la qualité des passages de rapports, un blocage de votre trans-
mission accompagné de vibrations et au final des dommages à la transmission de
votre véhicule.
Boîte-pont manuelle
Contenance en huile pour engre-
nages (Référence)
Moteur 1WW
2,1 L (2,2 qt., 1,8 Imp. qt.)
Sauf moteur 1WW
2,4 L (2,5 qt., 2,1 Imp. qt.)
Type d'huile pour engrenagesUtilisez l'un des produits suivants:
• “TOYOTA Genuine Manual Transmission
Gear Oil LV” «Huile pour boîte de vitesses
manuelle Toyota d'origine LV»
• Autre huile pour engrenages correspon-
dant aux spécifications API GL-4 et SAE
75W
NOTE
■Huile pour engrenages de boîte-pont manuelle
Sachez que selon les caractéristiques spécifiques de l'huile pour engrenages utilisée
ou selon les conditions d'utilisation, le son du moteur au ralenti, la sensation lors du
passage des vitesses et/ou le rendement du carburant peuvent être différents ou
modifiés. Toyota recommande d'utiliser “TOYOTA Genuine Manual Transmission
Gear Oil LV” «Huile pour boîte de vitesses manuelle Toyota d'origine LV» afin d'obte-
nir une performance optimale.
AURIS Touring Sports_OM_French_OM12L14K.book 650 ページ ２０１６年６月２８日　火曜日　午後７時３７分
