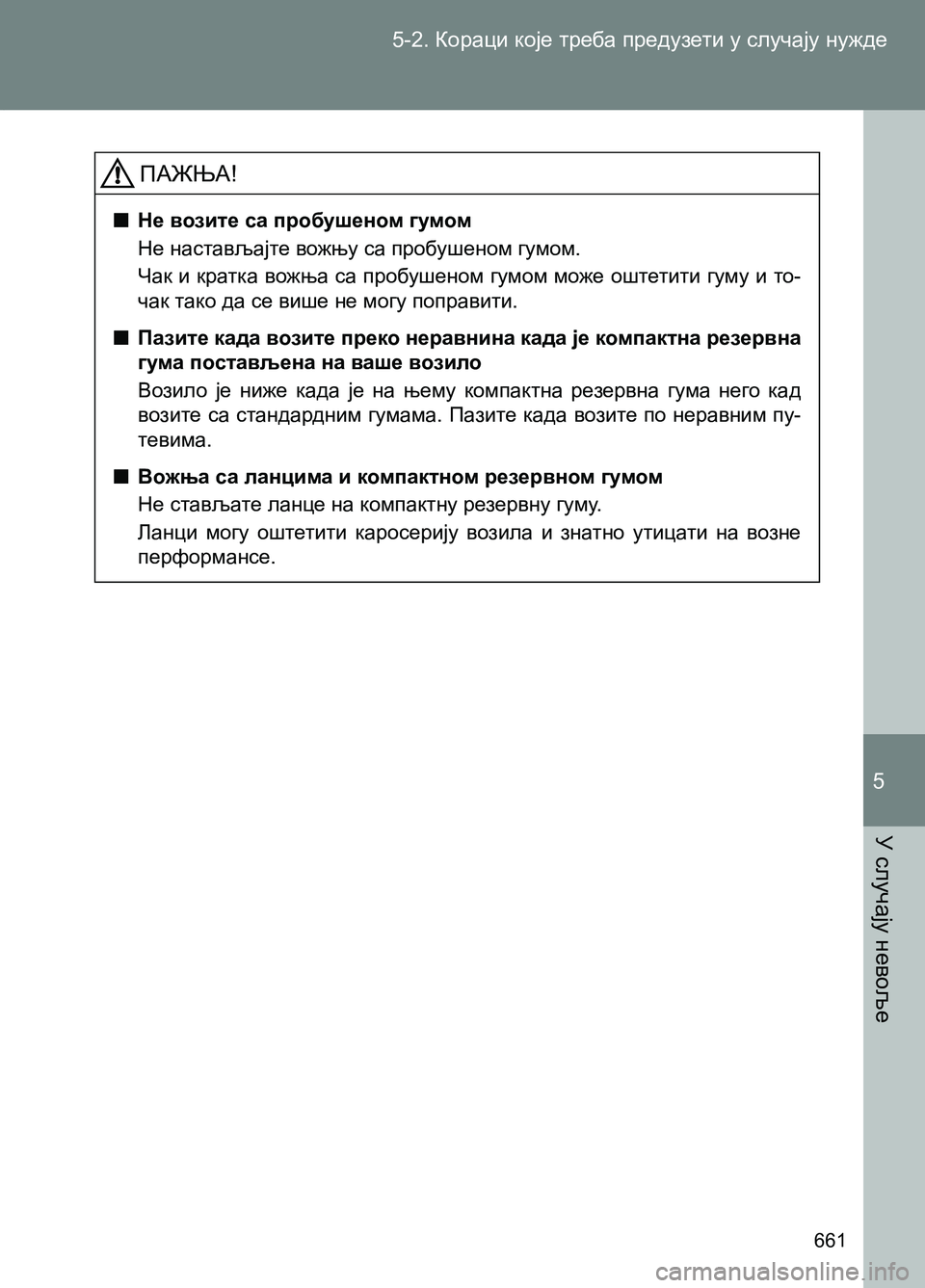

TOYOTA AVENSIS 2013 Priručnik (in Serbian)

5-2. Кораци које треба предузети у случају нужде
У случају невоље
661
5
ПАЖЊА!
■Не возите са пробушеном гумом
Не настављајте вожњу са пробушеном гумом.
Чак и кратка вожња са пробушеном гумом може оштетити гуму и то-
чак тако да се више не могу поправити.
■Пазите када возите преко неравнина када је компактна резервна
гума постављена на ваше возило
Возило је ниже када је
на њему компактна резервна гума него кад
возите са стандардним гумама. Пазите када возите по неравним пу-
тевима.
■Вожња са ланцима и компактном резервном гумом
Не стављате ланце на компактну резервну гуму.
Ланци могу оштетити каросерију возила и знатно утицати на возне
перформансе.
Book - AVENSIS.indb 661Book - AVENSIS.indb 66103-Apr-12 13:37:1003-Apr-12 13:37:10

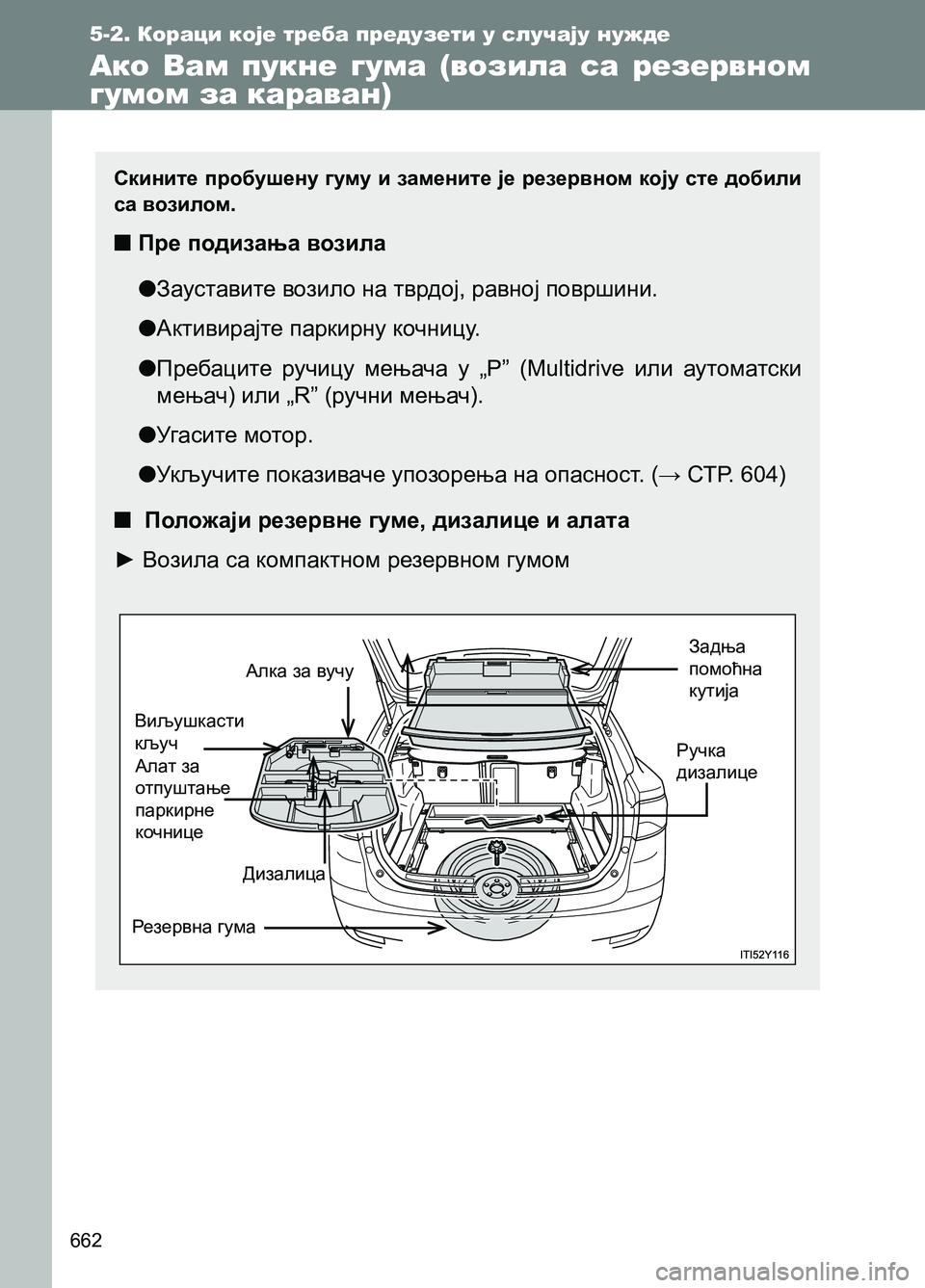

662
5-2. Кораци које треба предузети у случају нужде
Ако Вам пукне гума (возила са резервном
гумом за караван)
Скините пробушену гуму и замените је резервном коју сте добили
са возилом.
■Пре подизања возила
●Зауставите возило на тврдој, равној површини.
●Активирајте паркирну кочницу.
●Пребаците ручицу мењача у „P” (Multidrive или аутоматски
мењач) или „R” (ручни мењач).
●Угасите мотор.
●Укључите показиваче упозорења на опасност. (→ СТР. 604)
■ Положаји резервне гуме, дизалице и алата
► Возила са компактном резервном гумом
Виљушкасти
кључ
Дизалица
Резервна гумаАлка за вучу
Ручка
дизалицеЗадња
помоћна
кутија
Алат за
отпуштање
паркирне
кочнице
Book - AVENSIS.indb 662Book - AVENSIS.indb 66203-Apr-12 13:37:1003-Apr-12 13:37:10

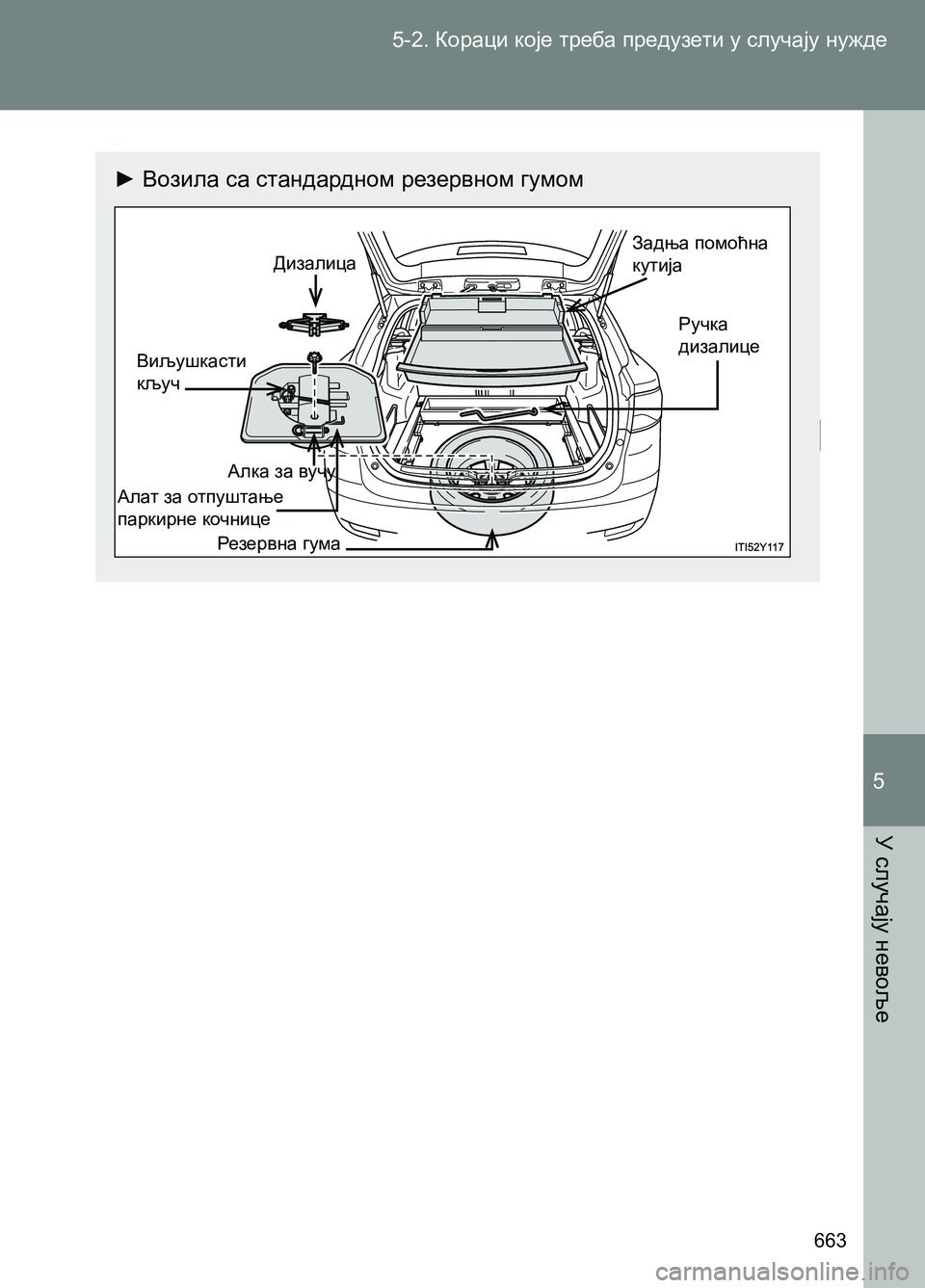

5-2. Кораци које треба предузети у случају нужде
У случају невоље
663
5
► Возила са стандардном резервном гумом
Виљушкасти
кључ
Алка за вучу
Резервна гума Дизалица
Ручка
дизалице Задња помоћна
кутија
Алат за отпуштање
паркирне кочнице
Book - AVENSIS.indb 663Book - AVENSIS.indb 66303-Apr-12 13:37:1003-Apr-12 13:37:10

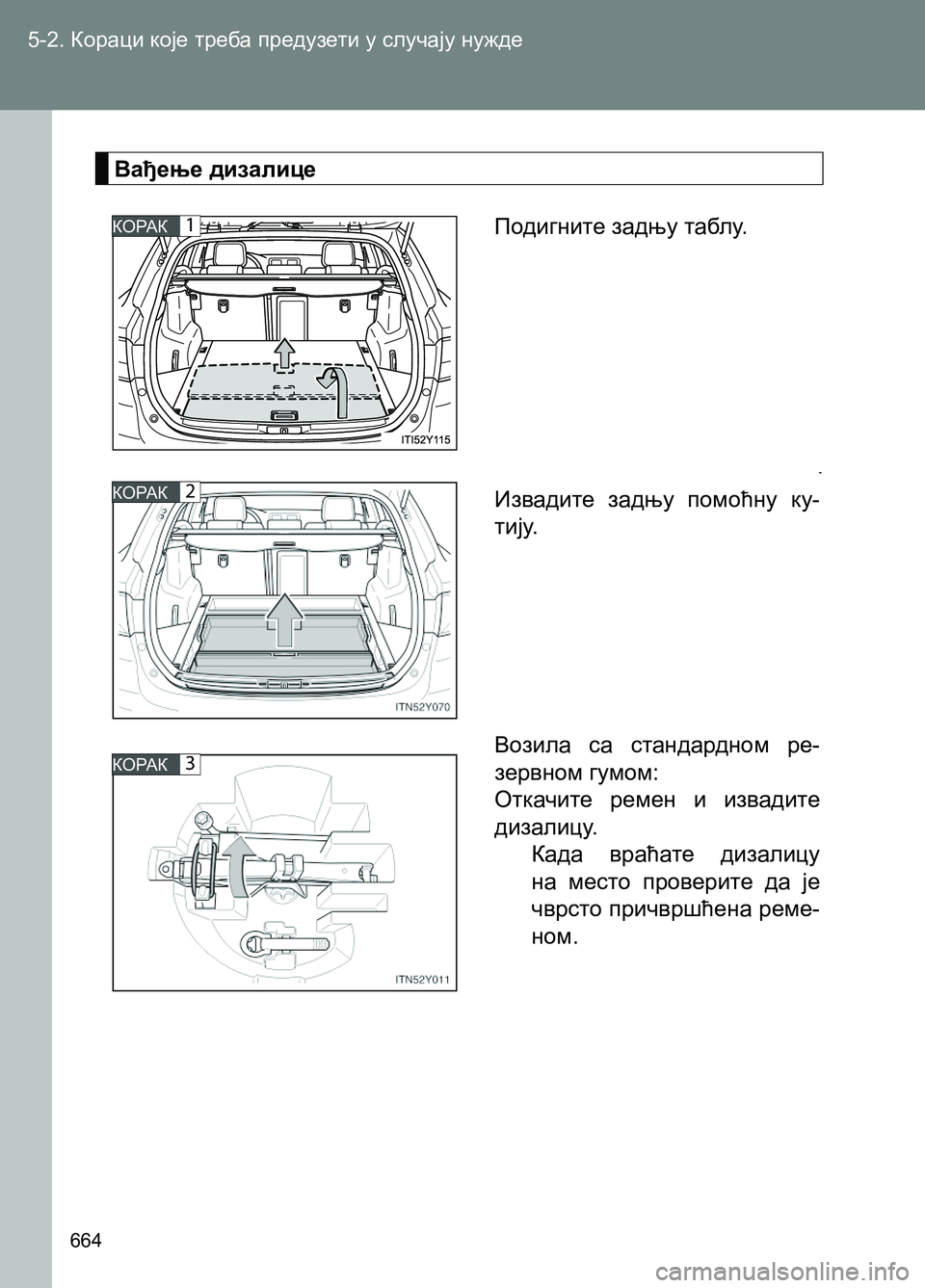

5-2. Кораци које треба предузети у случају нужде
664
Вађење дизалице
Подигните задњу таблу.
Извадите задњу помоћну ку-
тију.
Возила са стандардном ре-
зервном гумом:
Откачите ремен и извадите
дизалицу.
Када враћате дизалицу
на место проверите да је
чврсто причвршћена реме-
ном.КОРАК1
КОРАК2
КОРАК3
Book - AVENSIS.indb 664Book - AVENSIS.indb 66403-Apr-12 13:37:1103-Apr-12 13:37:11

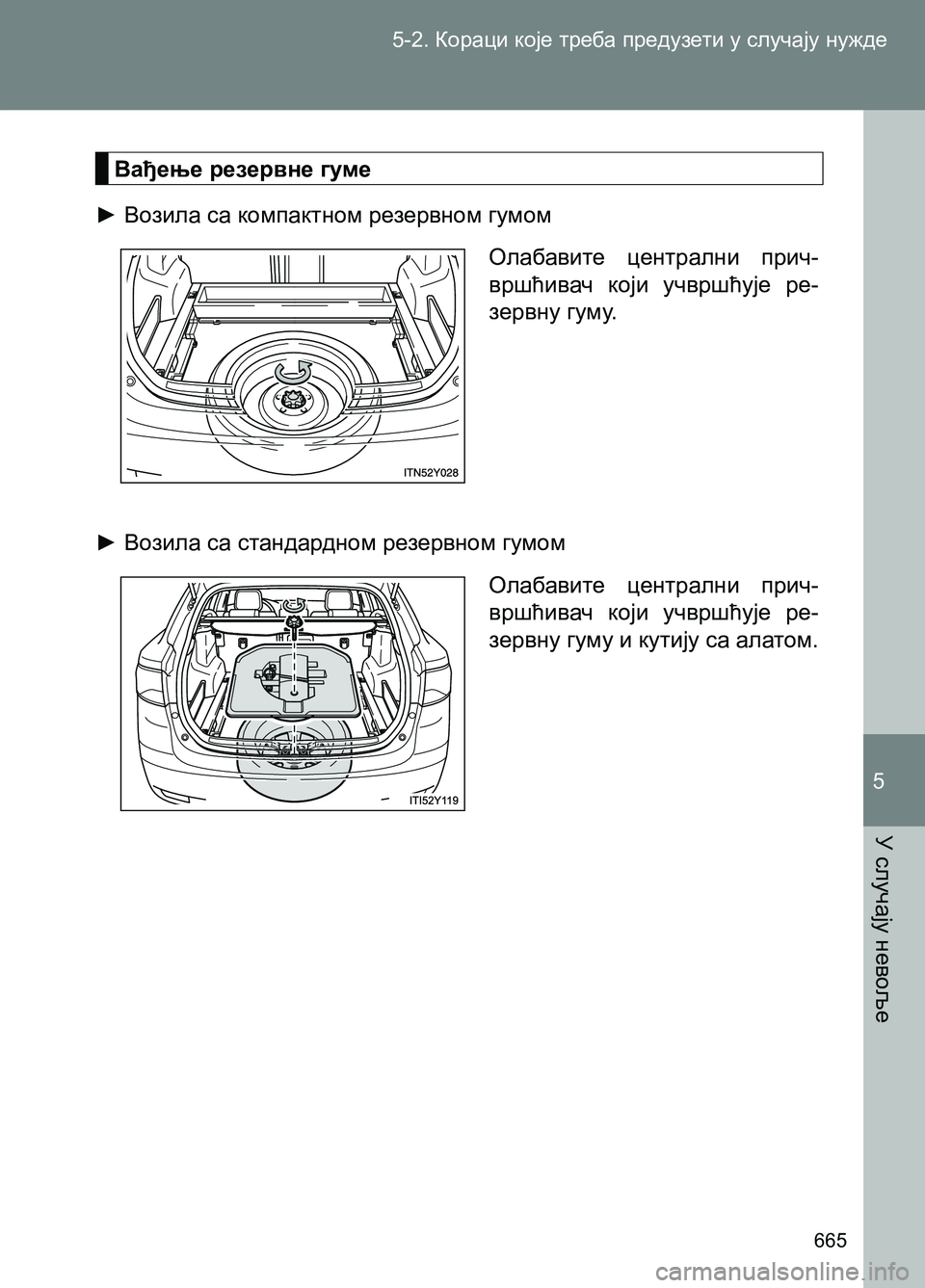

5-2. Кораци које треба предузети у случају нужде
У случају невоље
665
5
Вађење резервне гуме
► Возила са компактном резервном гумом
► Возила са стандардном резервном гумом
Олабавите централни прич-
вршћивач који учвршћује ре-
зервну гуму.
Олабавите централни прич-
вршћивач који учвршћује ре-
зервну гуму и кутију са алатом.
Book - AVENSIS.indb 665Book - AVENSIS.indb 66503-Apr-12 13:37:1103-Apr-12 13:37:11

5-2. Кораци које треба предузети у случају нужде
666
Замена пробушене гуме
КОРАК1
КОРАК2
Блокирајте точкове.
Код возила са челичним точком,
скините раткапну помоћу кљу-
ча.
Да бисте заштитили раткап-
ну, поставите крпу између ње
и кључа како је приказано на
илустрацији.
Пробушена гума Положај блокаде точкова
НапредЛева страна Иза задње десне гуме
Десна страна Иза задње леве гуме
ПозадиЛева стана Испред предње десне гуме
Десна страна Испред предње леве гуме
Book - AVENSIS.indb 666Book - AVENSIS.indb 66603-Apr-12 13:37:1103-Apr-12 13:37:11

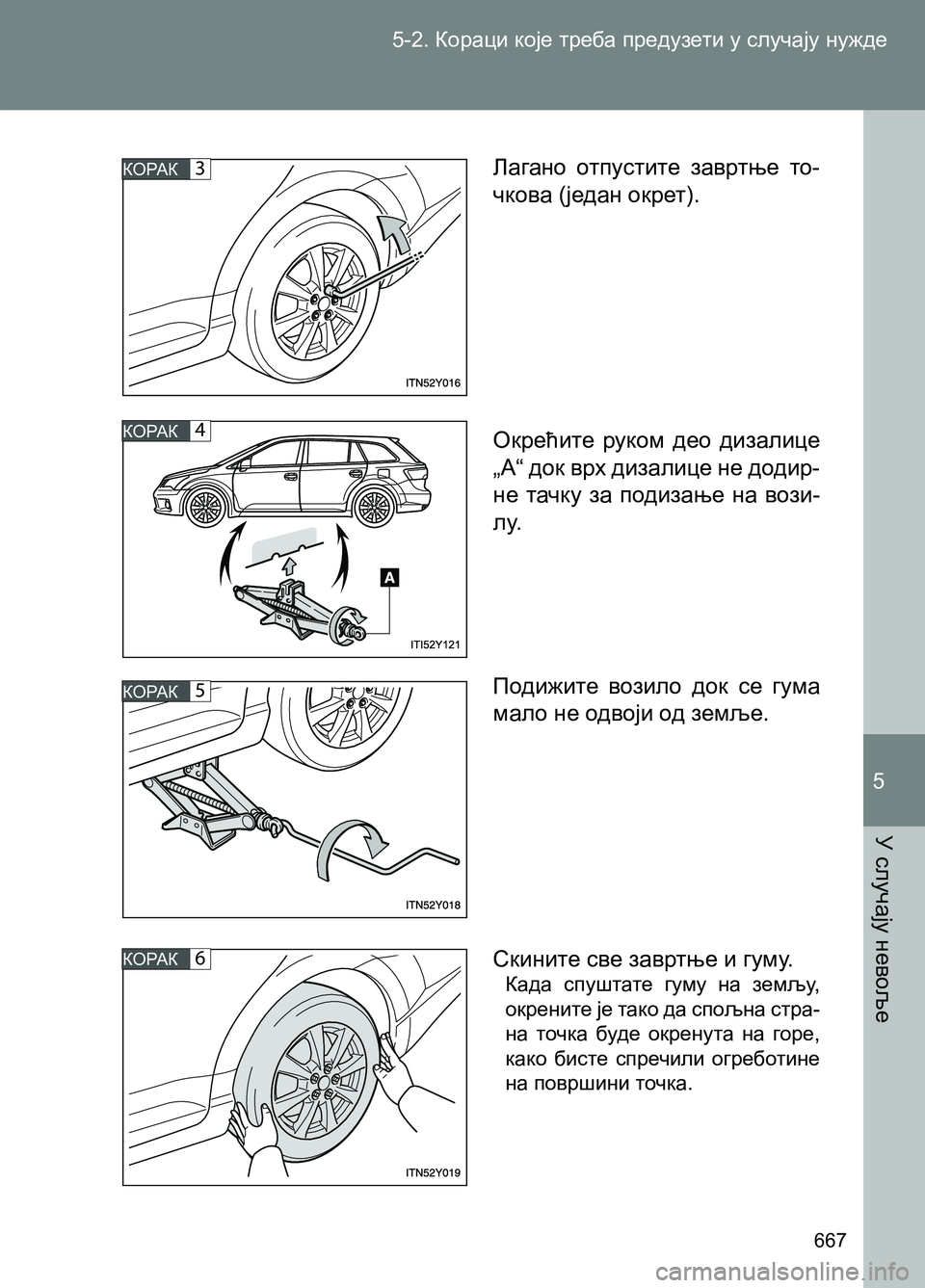

5-2. Кораци које треба предузети у случају нужде
У случају невоље
667
5
КОРАК3
КОРАК4
КОРАК5
КОРАК6
Лагано отпустите завртње то-
чкова (један окрет).
Окрећите руком део дизалице
„А“ док врх дизалице не додир-
не тачку за подизање на вози-
лу.
Подижите возило док се гума
мало не одвоји од земље.
Скините све завртње и гуму.
Када спуштате гуму на земљу,
окрените је тако да спољна стра-
на точка буде окренута на горе,
како бисте спречили огреботине
на површини точка.
Book - AVENSIS.indb 667Book - AVENSIS.indb 66703-Apr-12 13:37:1203-Apr-12 13:37:12

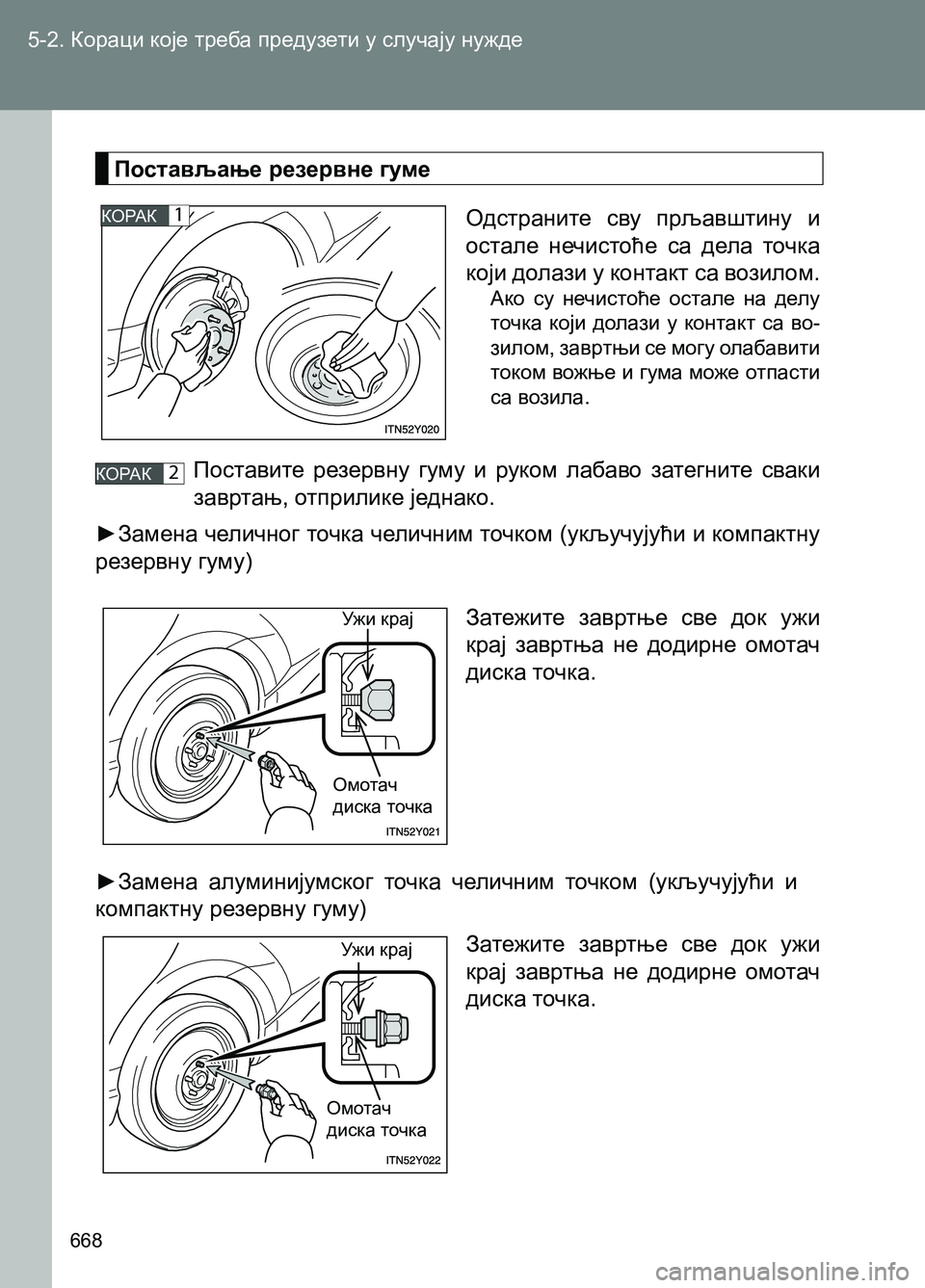

5-2. Кораци које треба предузети у случају нужде
668
Постављање резервне гуме
Одстраните сву прљавштину и
остале нечистоће са дела точка
који долази у контакт са возилом.
Ако су нечистоће остале на делу
точка који долази у контакт са во-
зилом, завртњи се могу олабавити
током вожње и гума може отпасти
са возила.
Затежите завртње све док ужи
крај завртња не додирне омотач
диска точка.
Затежите завртње све док ужи
крај завртња не додирне омотач
диска точка. Поставите резервну гуму и руком лабаво затегните сваки
завртањ, отприлике једнако.
►Замена челичног точка челичним точком (укључујући и компактну
резервну гуму)
КОРАК1
КОРАК2
►Замена алуминијумског точка челичним точком (укључујући и
компактну резервну гуму)
Ужи крај
Ужи крај Омотач
диска точка
Омотач
диска точка
Book - AVENSIS.indb 668Book - AVENSIS.indb 66803-Apr-12 13:37:1203-Apr-12 13:37:12

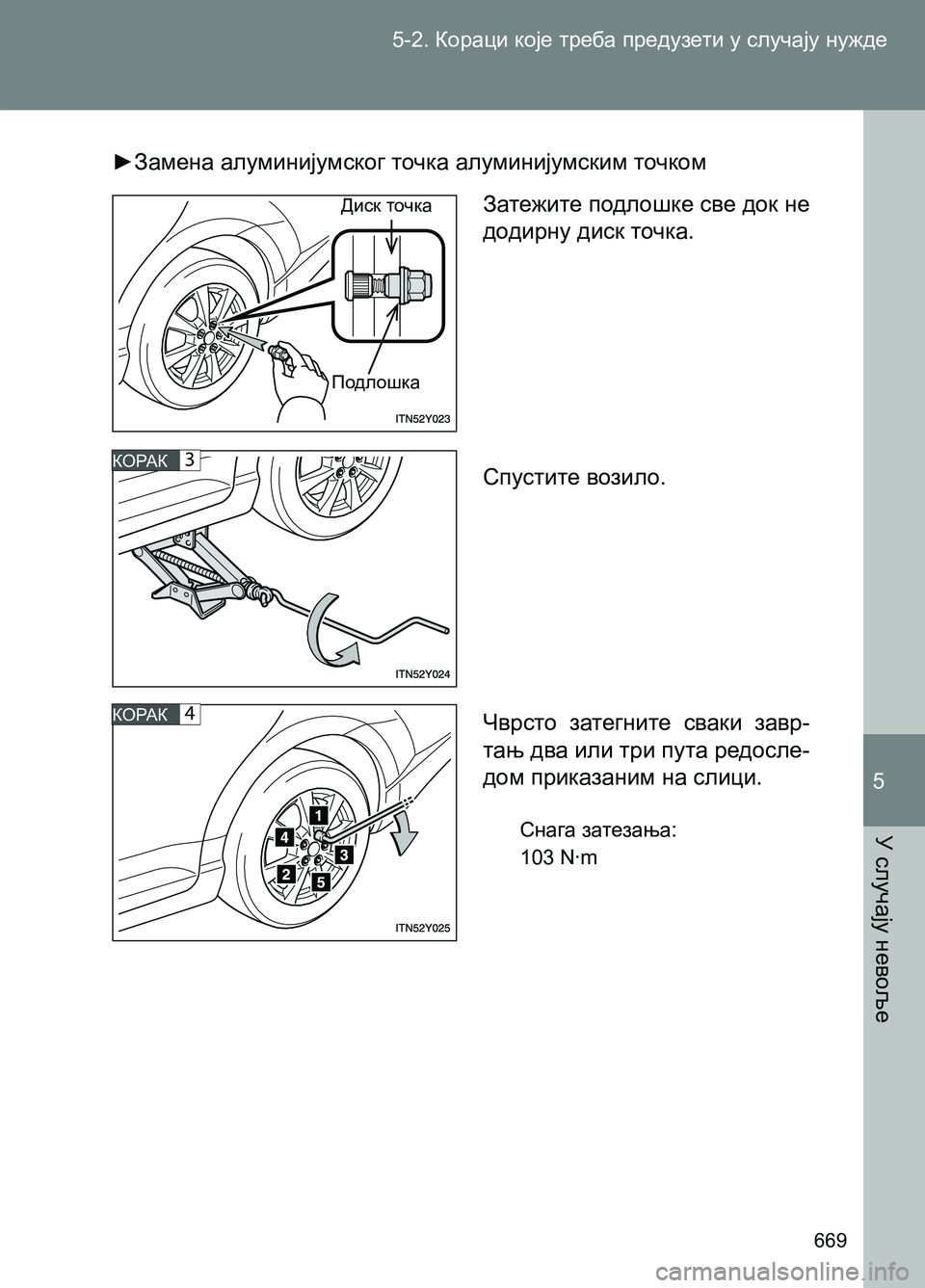

5-2. Кораци које треба предузети у случају нужде
У случају невоље
669
5
►Замена алуминијумског точка алуминијумским точком
КОРАК3
КОРАК4
Затежите подлошке све док не
додирну диск точка.
Спустите возило.
Чврсто затегните сваки завр-
тањ два или три пута редосле-
дом приказаним на слици.
Снага затезања:
103 N∙m
Диск точка
Подлошка
Book - AVENSIS.indb 669Book - AVENSIS.indb 66903-Apr-12 13:37:1303-Apr-12 13:37:13

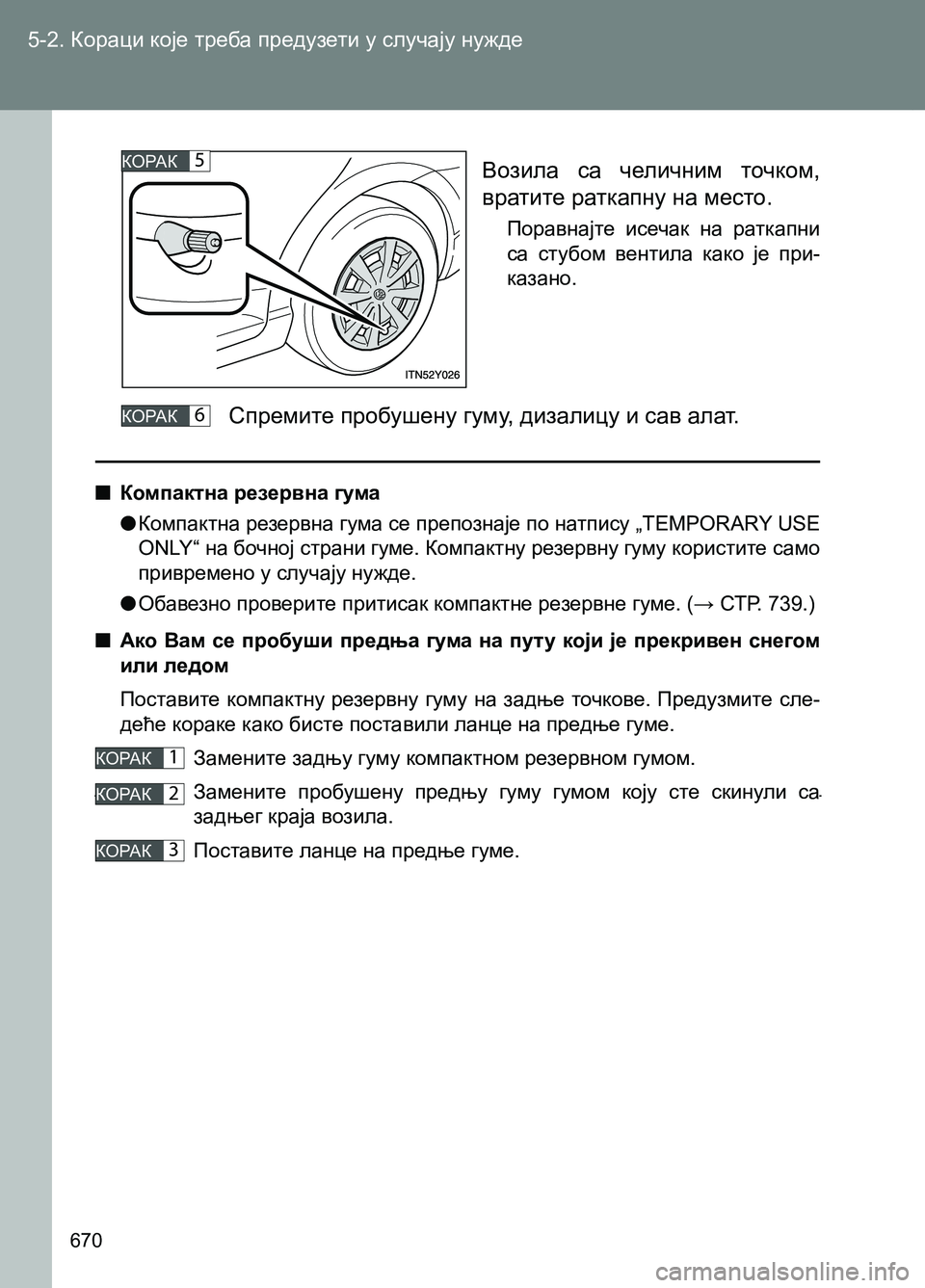

5-2. Кораци које треба предузети у случају нужде
670
■Компактна резервна гума
●Компактна резервна гума се препознаје по натпису „TEMPORARY USE
ONLY“ на бочној страни гуме. Компактну резервну гуму користите само
привремено у случају нужде.
●Обавезно проверите притисак компактне резервне гуме. (→ СТР. 739.)
■Ако Вам се пробуши предња гума на путу који је прекривен снегом
или ледом
Поставите
компактну резервну гуму на задње точкове. Предузмите сле-
деће кораке како бисте поставили ланце на предње гуме.
Замените задњу гуму компактном резервном гумом.
Замените пробушену предњу гуму гумом коју сте скинули са
задњег краја возила.
Поставите ланце на предње гуме.
КОРАК6
КОРАК1
КОРАК2
КОРАК3
КОРАК5Возила са челичним точком,
вратите раткапну на место.
Поравнајте исечак на раткапни
са стубом вентила како је при-
казано.
Спремите пробушену гуму, дизалицу и сав алат.
Book - AVENSIS.indb 670Book - AVENSIS.indb 67003-Apr-12 13:37:1303-Apr-12 13:37:13
