4-3. Savarankiška prieži
ūra
4
Automobilio prieži ūra ir valymas
AVENSIS_OM_OM20B99E_(EE)
18 DOOR NO.2 25 A Elektrin
ė dur ų užrakto valdymo sis-
tema
19 EFI MAIN
NO.2
*17,5 A Daugiakanalei degal
ų įpurškimo
sistemai/nuosekliajai daugiakanalei
degal ų įpurškimo sistemai
20 ECU-B2 10 A Beraktė
įsėdimo ir variklio palei-
dimo sistema, oro kondicionavimo
sistema, elektra valdomi langai ir
sė dyn ė
21 ECU-B 10 A Davikliai ir matuokliai, pagrindinis
ECU, vairo sistemos jutiklis, nuoto-
linio valdymo pultelis, berakt
ė įsė -
dimo ir variklio paleidimo sistema,
reguliuojamas pakeliamas ir teles-
kopinis vairas
22 RAD NO.1 20 A Audio sistema
23 DOME 10 A Bagažin
ės skyriaus šviesa, kosme-
tinio veidrodė lio šviesa, priekini ų
dur ų apšvietimas, keleivi ų šviesos,
kojų apšvietimas
24 AM2 NO.2 7,5 A Variklio paleidimo sistema
25 TURN-HAZ 10 A Pos ūkio signalai ir avariniai žibintai
26 ETCS
*210 A Elektronin
ė droselio valdymo sis-
tema
27 AM2 30 A Variklio paleidimo sistema
28 STRG LOCK 20 A Vairara čio užrakto sistema
SaugiklisAmperaiGrandinė
AVENSIS_OM_OM20B99E_(EE).book Page 58 1 Tuesday, January 7, 2014 10:09 PM

582
4-3. Savarankiška prieži
ūra
AVENSIS_OM_OM20B99E_(EE)
29 IGT/INJ
*215 A
Daugiakanalė degal
ų įpurškimo
sistema/nuoseklioji daugiakanal ė
degal ų įpurškimo sistema, užde-
gimo sistema
EDU
*120 A Daugiakanalei degal
ų įpurškimo
sistemai/nuosekliajai daugiakanalei
degal ų įpurškimo sistemai
30 EFI MAIN
*220 A Daugiakanalė degal
ų įpurškimo
sistema/nuoseklioji daugiakanal ė
degal ų įpurškimo sistema, EFI
NO.1, EFI NO.2
FUEL OPN
*110 A Degal
ų bako durelių atidarymo svir-
tel ė
31 SIGNALAS 15 A Signalas
32 IG2 15 A IGN, METER
33 HTR SUB NO.1 30 A Oro kondicionavimo sistema
34 HTR SUB NO.2 30 A Oro kondicionavimo sistema
35 HTR SUB NO.3 30 A Oro kondicionavimo sistema
36 PWR SEAT LH 30 A Elektra valdoma sė
dynė, str ėnų
atrama
37 PWR OUTLET 15 A Elektros lizdas
38 PSB 30 ASusid
ūrimo prevencijos sistemos
saugos diržai
39 FUEL OPN
*210 A Degal
ų bako durelių atidarymo svir-
tel ė
40 FR DEICER 20 A Šildomi priekinio lango valytuvai
41 ABS NO.2 30 A Stabdžių
antiblokavimo sistema,
VSC
42 STV HTR
*125 A Elektrinis šildytuvas
SaugiklisAmperaiGrandin ė
AVENSIS_OM_OM20B99E_(EE).book Page 58 2 Tuesday, January 7, 2014 10:09 PM

583
4-3. Savarankiška prieži
ūra
4
Automobilio prieži ūra ir valymas
AVENSIS_OM_OM20B99E_(EE)
*1: automobiliuose su dyzeliniu varikliu
*2: automobiliuose su benzininiu varikliu
*3: automobiliuose su dyzeliniu varikliu ir automatine pavarų dėže
*4: automobiliuose su aukšto išlydžio lemput ėmis
*5: automobiliuose be aukšto išlydžio lempuči ų
43 EFI NO.4
*130 A
Daugiakanalė degal
ų įpurškimo
sistema/nuoseklioji daugiakanal ė
degal ų įpurškimo sistema, EFI
NO.1, EFI NO.2
44 IG2 NO.2 7,5 A Variklio paleidimo sistema
45 EFI NO.2 10 AOro įleidimo sistema, oro srov
ės
matuoklis, išmetamoji sistema
46 EFI NO.1 10 ADaugiakanalė degal
ų įpurškimo
sistema/sekvencin ė daugiakanalė
degal ų įpurškimo sistema, oro sro-
vė s matuoklis, išmetamoji sis-
tema
*1
47 H-LP RH HI 10 A Priešakin
ė dešinioji (tolimoji)
šviesa
48 H-LP LH HI 10 A Priešakinė kairioji (tolimoji) šviesa
49 H-LP RH LO 15 A
*4Priešakin
ė dešinioji (artimoji)
šviesa
10 A
*5
50 H-LP LH LO 15 A*4
Priešakin
ė kairioji (artimoji) šviesa
10 A*5
51 EFI NO.3*37,5 A Automatin ės pavar ų dė žės
SaugiklisAmperaiGrandin ė
AVENSIS_OM_OM20B99E_(EE).book Page 58 3 Tuesday, January 7, 2014 10:09 PM

584
4-3. Savarankiška prieži
ūra
AVENSIS_OM_OM20B99E_(EE) ■
Po prietais ų skydeliu (A tipas)
SaugiklisAmperaiGrandinė
1TAIL 10 A Priekin
ės stabdžių šviesos, užpa-
kalin ės šviesos, numeri ų lentel ės
šviesa, užpakaliniai r ūko žibintai,
priekiniai r ūko žibintai, rankinio
priekini ų švies ų valdymo ranke-
n ėlė , į rangos skydelio šviesa, oro
kondicionavimo sistemos jungiklis,
audio sistema, „Multidrive” arba
automatinė s pavarų d ėžė s svirtelė s
lemputė , pirštinių dė tuvės šviesa,
rankin ė oro pagalv ės įjungimo/
išjungimo sistema, avariniai žibin-
tai, žiebtuv ėlis, „AFS OFF” jungik-
lis, grei čio ribotuvo jungiklis, elektri-
nio stov ėjimo stabdžio jungiklis,
vairo sistemos jungiklis, „Toyota”
statymo pagalbos sistemos jungik-
lis, „LKA” jungiklis, s ėdyni ų šildy-
tuvo jungiklis, „VSC OFF” jungiklis,
„SPORT” jungiklis, išorini ų užpaka-
linio vaizdo veidrodžių jungikliai,
degal ų bako durelių atidarymo jun-
giklis
AVENSIS_OM_OM20B99E_(EE).book Page 58 4 Tuesday, January 7, 2014 10:09 PM

585
4-3. Savarankiška prieži
ūra
4
Automobilio prieži ūra ir valymas
AVENSIS_OM_OM20B99E_(EE)
2 ECU-IG NO.3 10 A „Toyota” statymo pagalbos siste-
mos jutiklis, AFS, priekinio lango
valytuvo šildytuvas, elektrinis sto-
vė
jimo stabdys, prevencin ės siste-
mos saugos diržas, vairara čio
pavar ų perjungiklis, pakeliamas
teleskopinis vairas, elektrinis vairo
stiprintuvas
3 P FR DOOR 20 A Elektra valdomi langai (keleivio
pus
ėje)
4RL DOOR 20 A Elektra valdomi langai (užpakalinis
kairysis)
5RR DOOR 20 A Elektra valdomi langai (užpakalinis
dešinysis)
6SHADE 20 A Panoraminio stogo skydelis nuo
saul
ės
*1
7 CIG 15 A Žiebtuvėlis
8 ACC (papil-
doma į
ranga) 7,5 AIšoriniai užpakalinio vaizdo veidro-
džiai, pavar
ų svirtel ės užraktas,
audio sistema, pagrindinis ECU,
elektros lizdas
9 MIR HTR 10 AUžpakalinio vaizdo veidrodži
ų džio-
vintuvai
10 TI & TE 30 A Pakeliamas ir sustumiamas vairas
11 RR FOG 7,5 A Užpakaliniai rūko žibintai
12 IGN 7,5 Avairo užrakto sistema, SRS oro
pagalvi
ų sistema, daugiakanal ė
degal ų įpurškimo sistema/sekven-
cin ė daugiakanal ė degal ų įpurš-
kimo sistema, automatin ė pavar ų
d ėžė
*, variklio paleidimo sistema
SaugiklisAmperaiGrandin ė
AVENSIS_OM_OM20B99E_(EE).book Page 58 5 Tuesday, January 7, 2014 10:09 PM

586
4-3. Savarankiška prieži
ūra
AVENSIS_OM_OM20B99E_(EE)
13 METER 7,5 A Davikliai ir matuokliai
14 SEAT HTR 15 A S ėdyni ų šildytuvai
15 HTR-IG 10 A Oro kondicionavimo sistema
16 WIPER 30 APriekinio lango valytuvai, lietaus
jutiklis
17 RR WIPER 15 A Užpakalinio lango valytuvas
*1
18 WASHER
(PLOVIKLIS) 15 APriekinio lango ploviklis, užpakali-
nio lango ploviklis*1
19 ECU-IG NO.1 10 A Pagrindinis ECU, berakt
ė įs ėdimo
ir variklio paleidimo sistema, elek-
triniai ventiliatoriai, pavar ų užrakto
sistema, panoraminio stogo skyde-
lis nuo saul ės
*1, automatinis
atšvaitus sumažinantis vidinis
užpakalinio vaizdo veidrodis, stab-
dži ų antiblokavimo sistema, vairo
sistemos jutiklis, „kampinio nuokry-
pio spartos & G” jutiklis, VSC, prie-
kini ų švies ų valytuvas, avarijos
prevencijos sistema, LKA, vairuo-
tojo paramos sistema, padang ų
sl ėgio sistema
20 ECU-IG NO.2 10 A Atbulin
ės eigos šviesos, įkrovimo
sistema, avariniai žibintai, užpakali-
nio lango džiovintuvas, „PASSEN-
GER AIRBAG” indikatorius, oro
kondicionavimo sistema, AFS,
užpakalinio vaizdo monitorius,
„Toyota” statymo pagalbos siste-
mos jutiklis
21 OBD 7,5 A Diagnostikos sistema
SaugiklisAmperaiGrandin ė
AVENSIS_OM_OM20B99E_(EE).book Page 58 6 Tuesday, January 7, 2014 10:09 PM

587
4-3. Savarankiška prieži
ūra
4
Automobilio prieži ūra ir valymas
AVENSIS_OM_OM20B99E_(EE)
*1: tik furgone
*2: automobiliuose su dyzeliniu varikliu ir automatine pavarų dėže
22 STOP 10
AStabdžių
šviesos, viršutin ė stov ė-
jimo šviesa, stabdžių antiblokavimo
sistema, VSC, daugiakanalė
degal ų įpurškimo sistema/sekven-
cin ė daugiakanal ė degal ų įpurš-
kimo sistema, automatin ė pavar ų
d ėžė
*, pavar ų svirtel ės užraktas,
variklio paleidimo sistema
23 DURYS 25 A Elektrin
ė dur ų užrakto valdymo sis-
tema
24 ACC-B 25 A CIG, ACC
25 DRL 7,5 A Dieninių šviesų sistema
26 FR FOG 7,5 A Priekiniai rūko žibintai
27 AM1 7,5 AVariklio paleidimo sistema, ACC,
CIG, ECU-IG NO.2, HTR-IG,
WIPER, RR WIPER, WASHER,
ECU-IG NO.1, ECU-IG NO.3, SEAT
HTR
SaugiklisAmperaiGrandin
ė
AVENSIS_OM_OM20B99E_(EE).book Page 58 7 Tuesday, January 7, 2014 10:09 PM

588
4-3. Savarankiška prieži
ūra
AVENSIS_OM_OM20B99E_(EE) ■
Po prietais ų skydeliu (B tipas)
*1: automobiliuose su vairu kairiojoje pus ėje
*2: automobiliuose su vairu dešiniojoje pus ėje
SaugiklisAmperaiGrandin ė
1POWER 30 A Elektra valdomi langai (vairuotojo
pus
ėje)
2DEF 40 A Užpakalinio lango džiovintuvas,
MIR HTR saugiklis
3PWR SEAT RH 30 A Elektra valdoma sė
dynė, str ėnų
atrama
4 WIPER NO.2
*17,5 A Įkrovimo sistema, vairuotojo pagal-
bos sistema ECU
5 WIPER NO.2
*27,5 A Įkrovimo sistema, vairuotojo pagal-
bos sistema ECU
AVENSIS_OM_OM20B99E_(EE).book Page 58
8 Tuesday, January 7, 2014 10:09 PM

589
4-3. Savarankiška prieži
ūra
4
Automobilio prieži ūra ir valymas
AVENSIS_OM_OM20B99E_(EE)
■ Pakeitus saugiklį
● Jei pakeitus saugikl į lemputė neužsidega, gali b ūti perdegusi lemput ė -
pakeiskite j ą ( 590 psl.)
● Jei pakeistas saugiklis v ėl perdega, kreipkit ės į „Toyota ˮ atstovą arba į
kit ą kvalifikuotą specialistą.
■ Jei elektros grandin ės perkrautos
Saugikliai perdega, kad apsaugot ų vis ą elektros laid ų sistem ą.
ĮSID ĖM ĖKITE
■ Sistemos apsauga nuo gedim ų ir gaisro
Vadovaukit ės toliau pateiktais nurodymais.
Nepaisydami patarim ų galite sugadinti automobil į, sukelti gaisrą ar susižeisti
patys.
● Niekuomet nenaudokite saugiklių , kurių stov ės stiprumo yra didesnis nei
nurodytas ir nenaudokite kitų daiktų saugiklių vietoje.
● Naudokite originalų „Toyotaˮ arba tokios pat kokyb ės saugiklį.
Niekuomet, net ir laikinai, vietoje saugiklio nenaudokite vielos.
● Nemodifikuokite saugikli ų ir saugikli ų dė žės.
ATKREIPKITE D ĖMESĮ
■ Prieš keisdami saugiklius
Paprašykite, kad „Toyota ˮ atstovas arba kitas kvalifikuotas specialistas
surast ų elektros grandini ų perkrovos priežastis ir pašalint ų gedimus.
AVENSIS_OM_OM20B99E_(EE).book Page 58 9 Tuesday, January 7, 2014 10:09 PM

590
4-3. Savarankiška priežiūra
AVENSIS_OM_OM20B99E_(EE)
Lemput ės
Toliau nurodytas lemputes galite pakeisti patys. Priklausomai nuo
lempučių , kai kurias iš jų keisti yra sunkiau. D ėl remonto darbų
kreipkit ės į „Toyotaˮ atstov ą arba į kit ą kvalifikuot ą specialist ą.
■ Pasiruošimas keisti lemputes
Patikrinkite kei čiamos lemput ės galingum ą vatais. ( 764 psl.)
■ Nuimkite variklio skyriaus dangtį
531 psl.

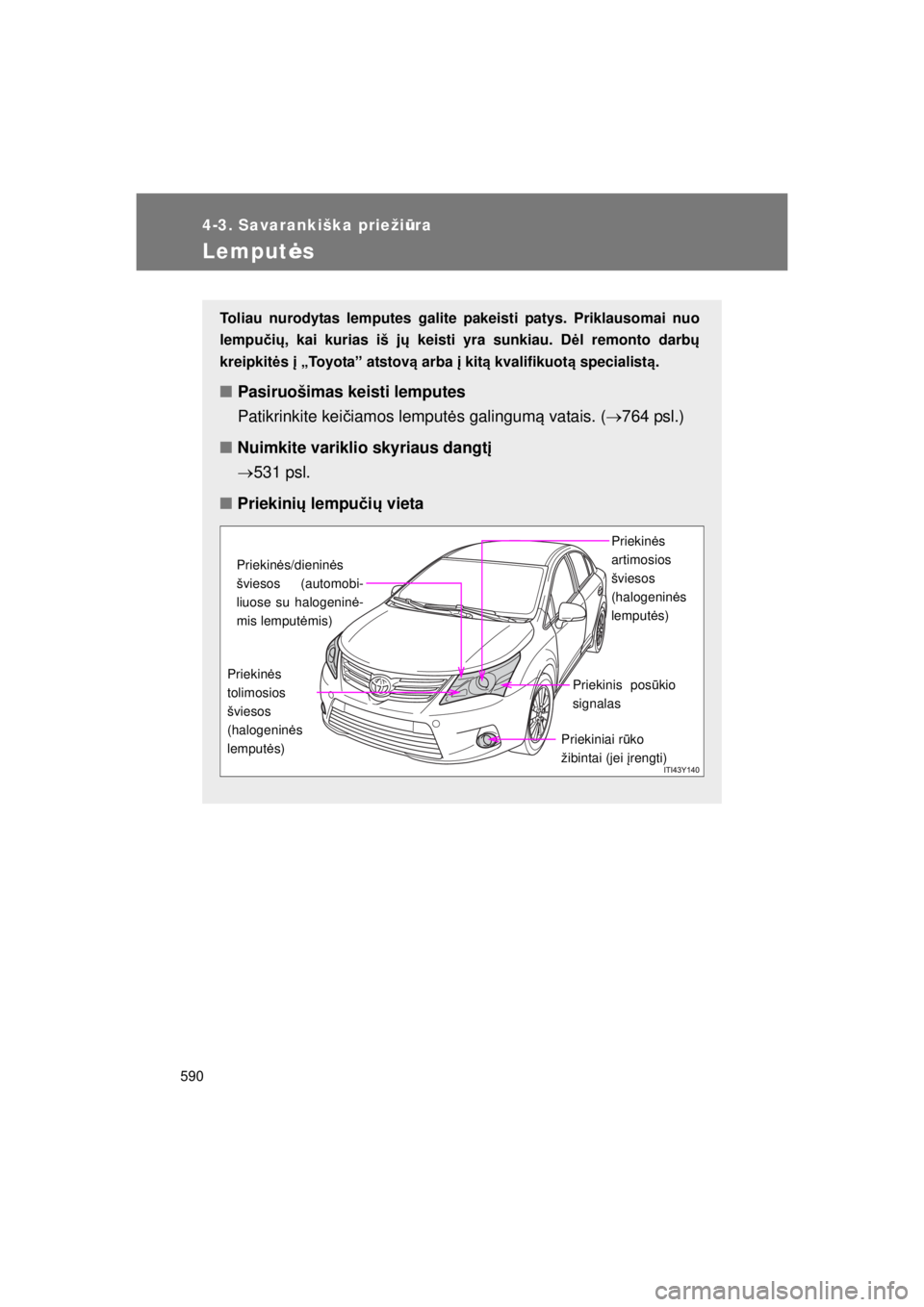

■ Priekini ų lempu čių vieta
Priekin ės/dienin ės
šviesos (automobi-
liuose su halogeninė -
mis lemput ėmis)
Priekin ės
artimosios
šviesos
(halogeninė s
lemput ės)
Priekinis pos ūkio
signalas
Priekiniai r ūko
žibintai (jei įrengti)
Priekin ės
tolimosios
šviesos
(halogenin ės
lemput ės)
