4497-3. Vedlikehold du kan gjøre selv
OM20C20NO
7
Vedlikehold og stell

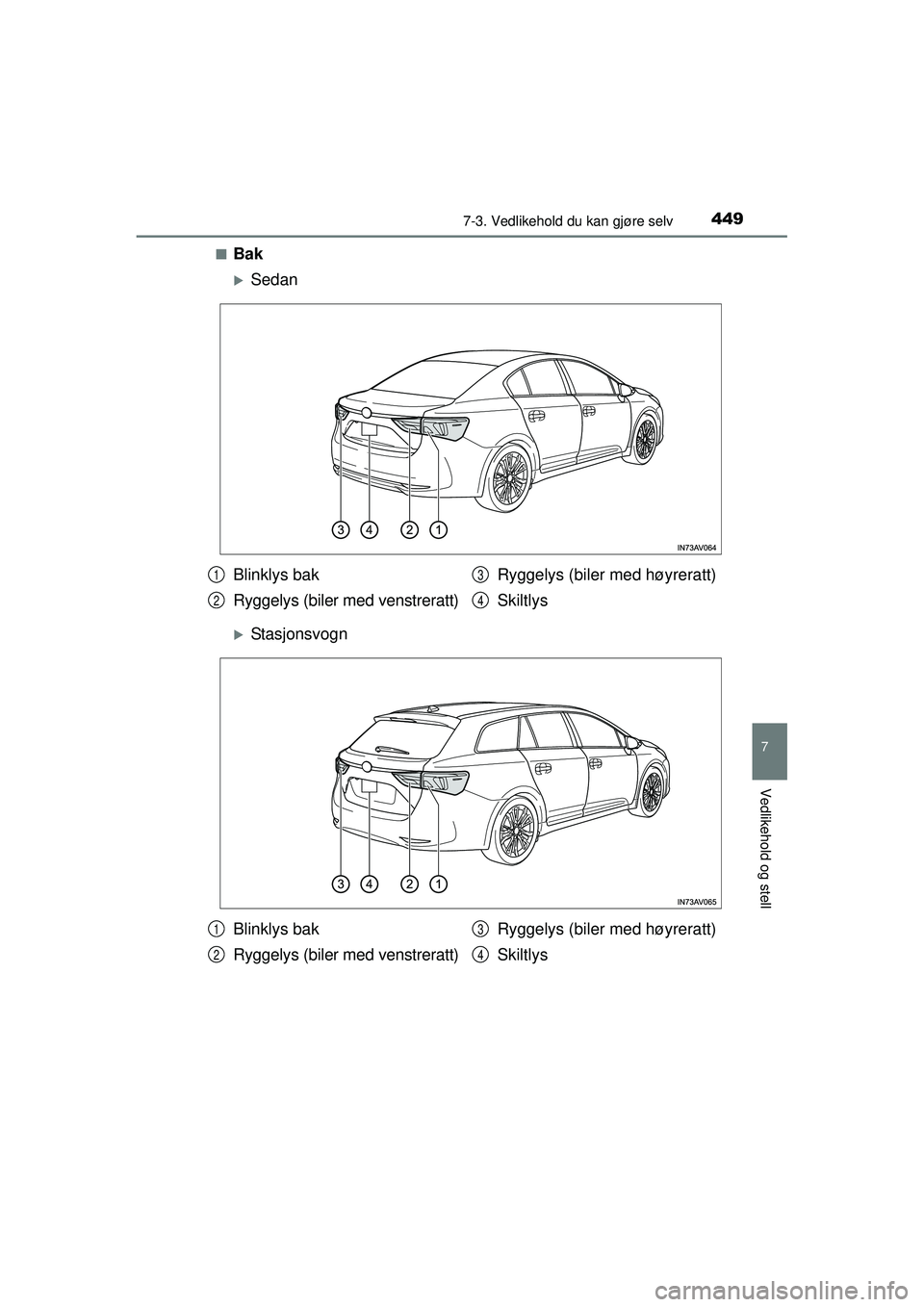

■Bak
XSedan
XStasjonsvogn
Blinklys bak
Ryggelys (biler med venstreratt)Ryggelys (biler med høyreratt)
Skiltlys1
2
3
4
Blinklys bak
Ryggelys (biler med venstreratt)Ryggelys (biler med høyreratt)
Skiltlys1
2
3
4
OM20C20NO.book Page 449 Thursday, April 30, 2015 5:07 PM

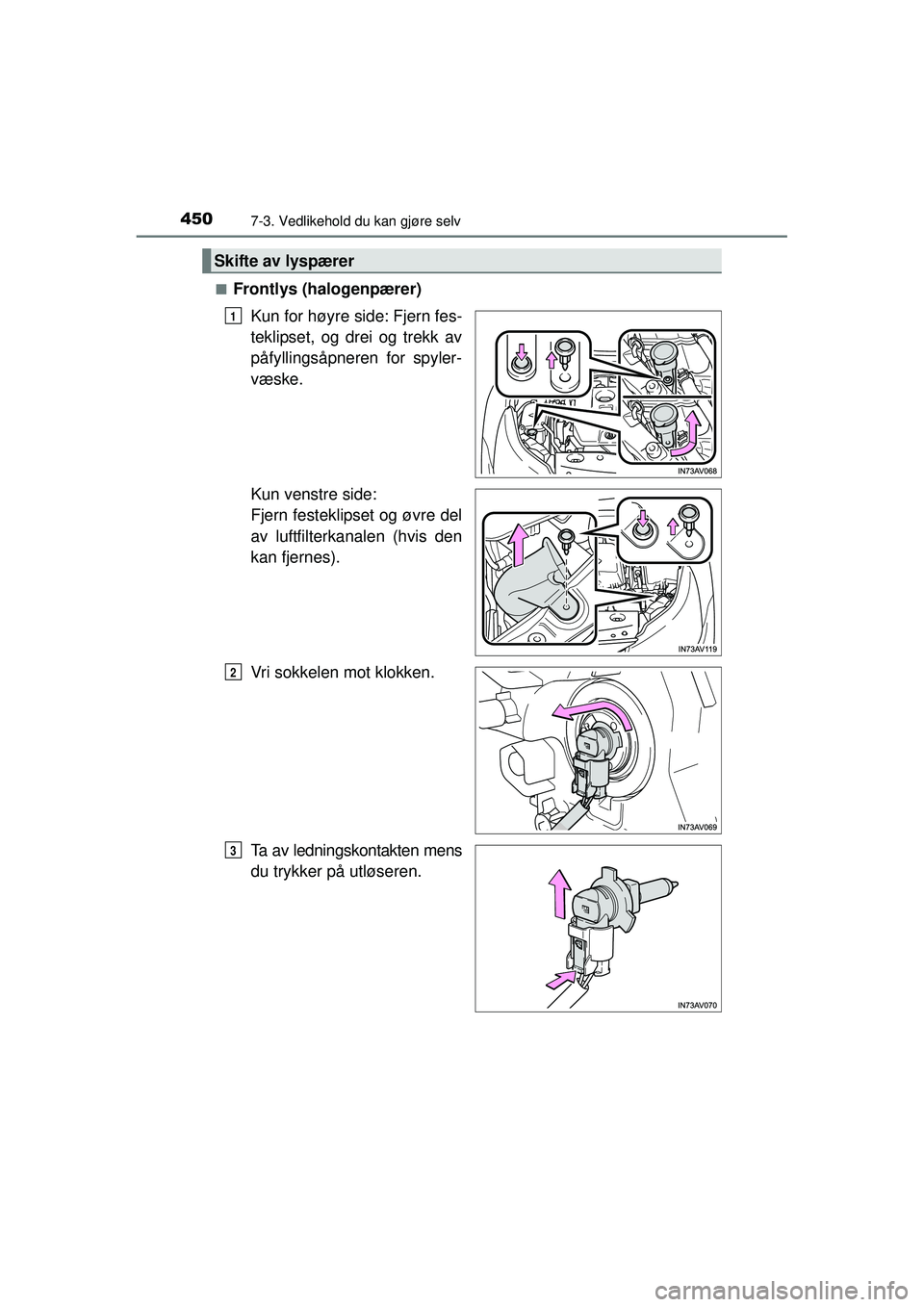

4507-3. Vedlikehold du kan gjøre selv
OM20C20NO■
Frontlys (halogenpærer)
Kun for høyre side: Fjern fes-
teklipset, og drei og trekk av
påfyllingsåpneren for spyler-
væske.
Kun venstre side:
Fjern festeklipset og øvre del
av luftfilterkanalen (hvis den
kan fjernes).
Vri sokkelen mot klokken.
Ta av ledningskontakten mens
du trykker på utløseren.
Skifte av lyspærer
1
2
3
OM20C20NO.book Page 450 Thursday, April 30, 2015 5:07 PM

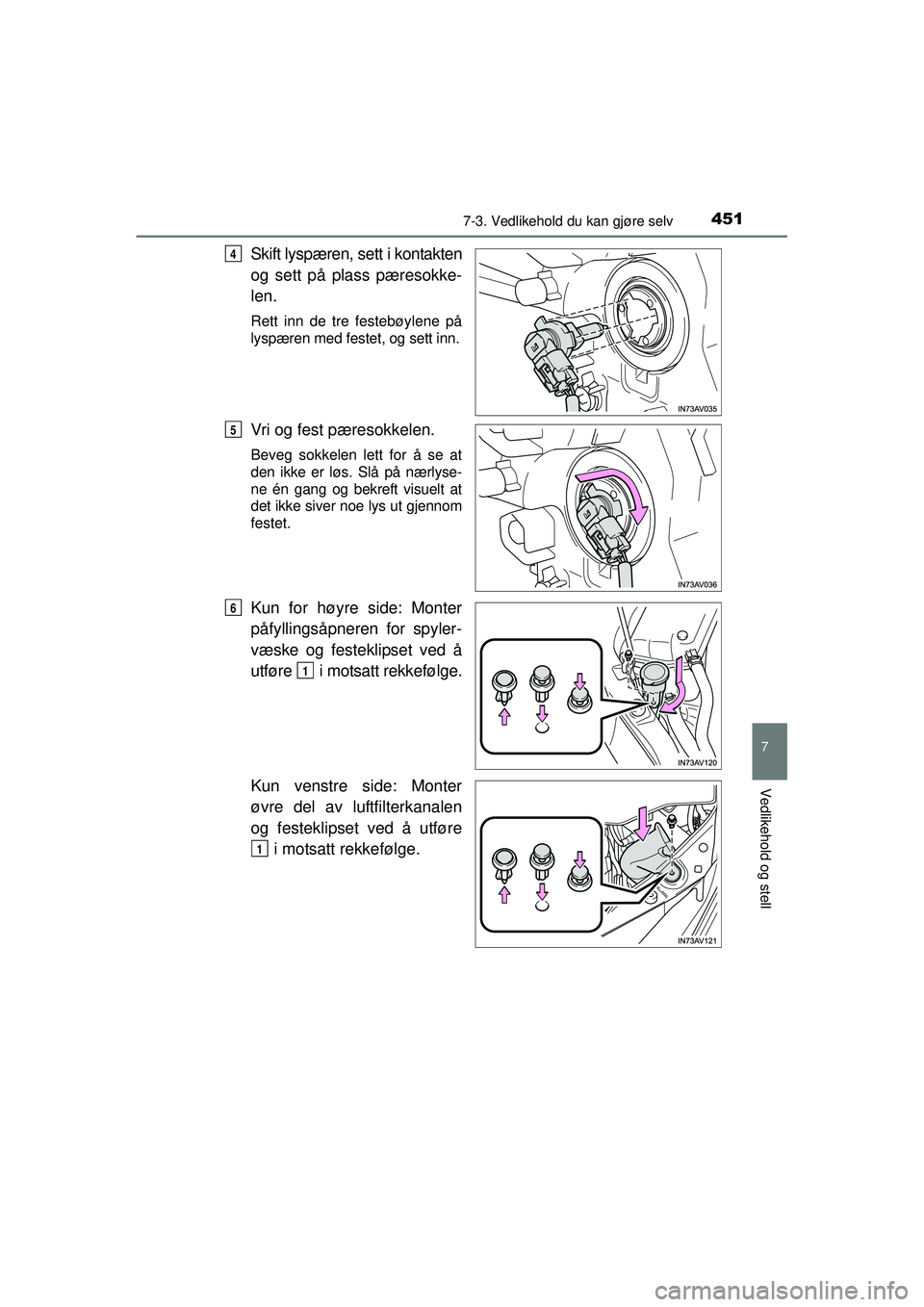

4517-3. Vedlikehold du kan gjøre selv
OM20C20NO
7
Vedlikehold og stell
Skift lyspæren, sett i kontakten
og sett på plass pæresokke-
len.
Rett inn de tre festebøylene på
lyspæren med festet, og sett inn.
Vri og fest pæresokkelen.
Beveg sokkelen lett for å se at
den ikke er løs. Slå på nærlyse-
ne én gang og bekreft visuelt at
det ikke siver noe lys ut gjennom
festet.
Kun for høyre side: Monter
påfyllingsåpneren for spyler-
væske og festeklipset ved å
utføre i motsatt rekkefølge.
Kun venstre side: Monter
øvre del av luftfilterkanalen
og festeklipset ved å utføre i motsatt rekkefølge.
4
5
6
1
1
OM20C20NO.book Page 451 Thursday, April 30, 2015 5:07 PM

4527-3. Vedlikehold du kan gjøre selv
OM20C20NO■

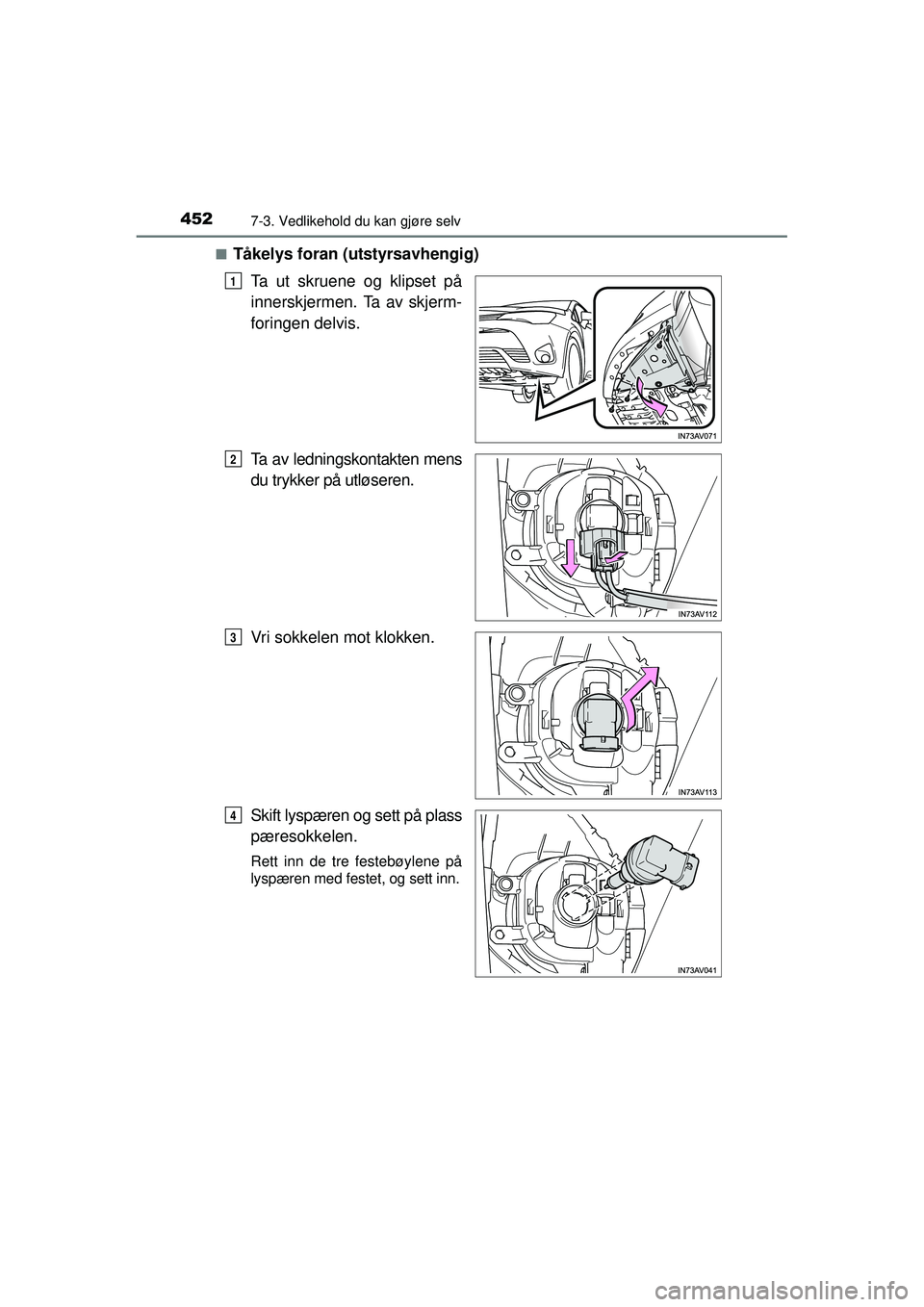

Tåkelys foran (utstyrsavhengig)
Ta ut skruene og klipset på
innerskjermen. Ta av skjerm-
foringen delvis.
Ta av ledningskontakten mens
du trykker på utløseren.
Vri sokkelen mot klokken.
Skift lyspæren og sett på plass
pæresokkelen.
Rett inn de tre festebøylene på
lyspæren med festet, og sett inn.
1
2
3
4
OM20C20NO.book Page 452 Thursday, April 30, 2015 5:07 PM

4537-3. Vedlikehold du kan gjøre selv
OM20C20NO
7
Vedlikehold og stell

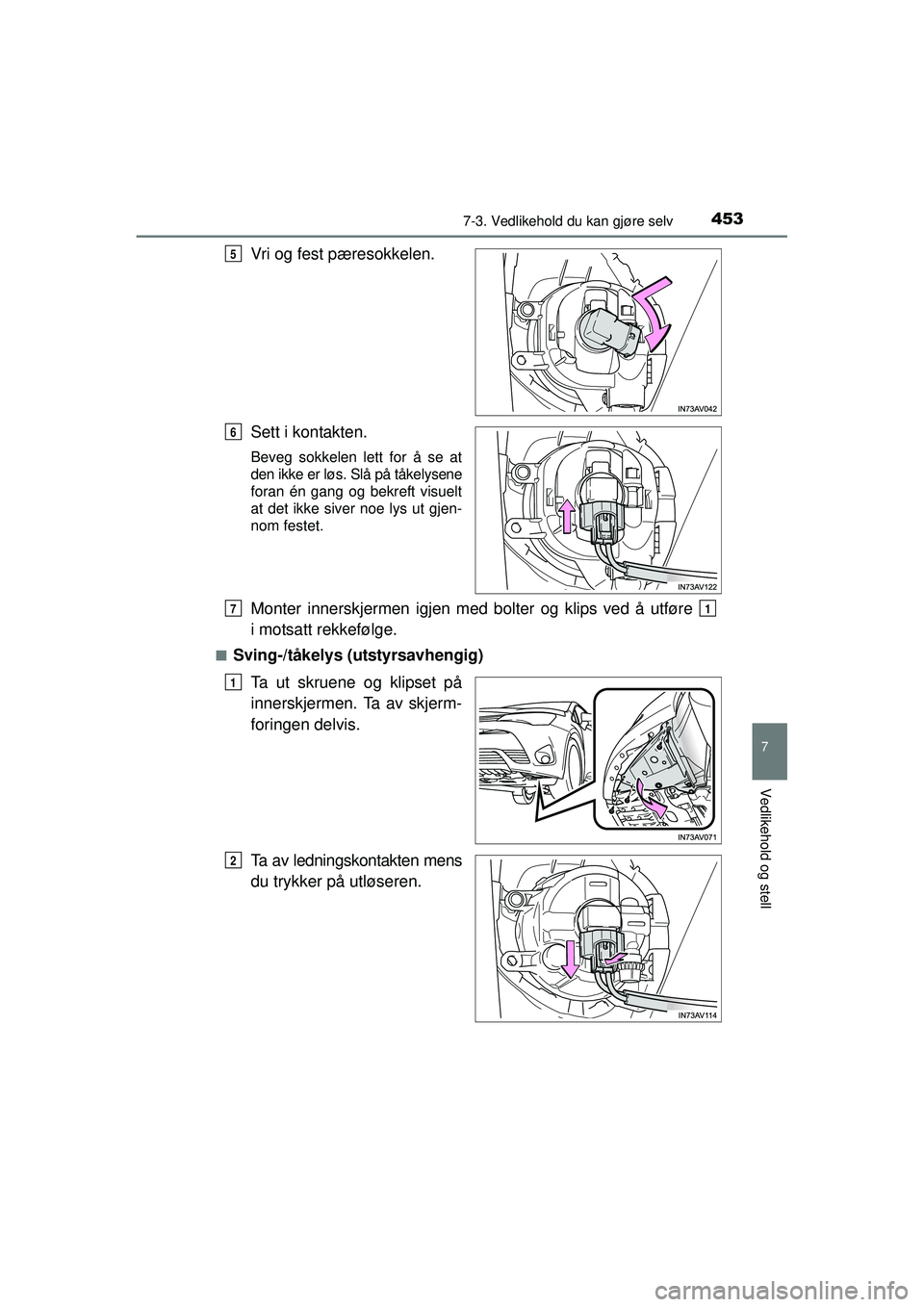

Vri og fest pæresokkelen.
Sett i kontakten.
Beveg sokkelen lett for å se at
den ikke er løs. Slå på tåkelysene
foran én gang og bekreft visuelt
at det ikke siver noe lys ut gjen-
nom festet.
Monter innerskjermen igjen med bolter og klips ved å utføre
i motsatt rekkefølge.
■Sving-/tåkelys (utstyrsavhengig)Ta ut skruene og klipset på
innerskjermen. Ta av skjerm-
foringen delvis.
Ta av ledningskontakten mens
du trykker på utløseren.
5
6
71
1
2
OM20C20NO.book Page 453 Thursday, April 30, 2015 5:07 PM

4547-3. Vedlikehold du kan gjøre selv
OM20C20NO

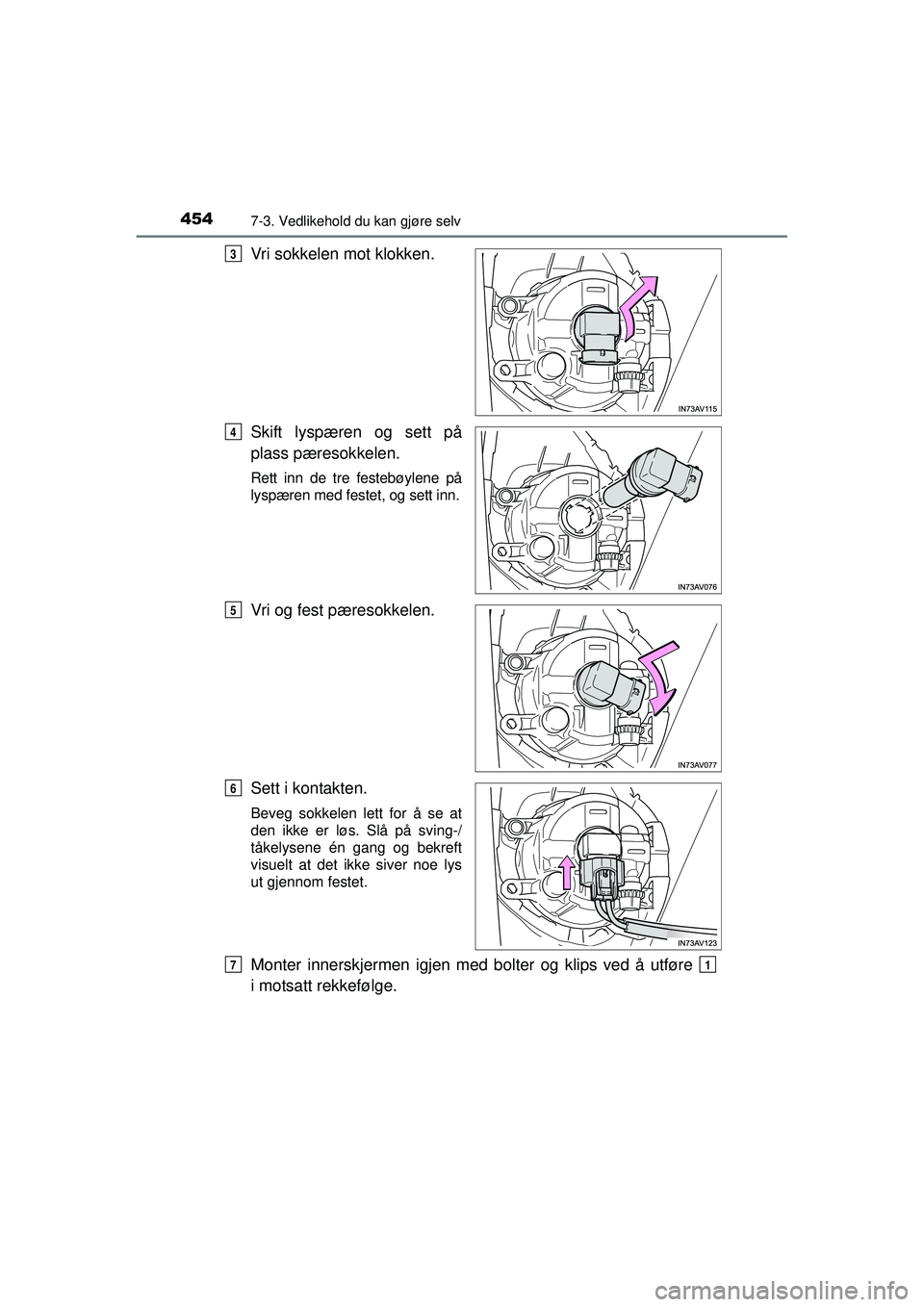

Vri sokkelen mot klokken.
Skift lyspæren og sett på
plass pæresokkelen.
Rett inn de tre festebøylene på
lyspæren med festet, og sett inn.
Vri og fest pæresokkelen.
Sett i kontakten.
Beveg sokkelen lett for å se at
den ikke er løs. Slå på sving-/
tåkelysene én gang og bekreft
visuelt at det ikke siver noe lys
ut gjennom festet.
Monter innerskjermen igjen med bolter og klips ved å utføre
i motsatt rekkefølge.
3
4
5
6
71
OM20C20NO.book Page 454 Thursday, April 30, 2015 5:07 PM

4557-3. Vedlikehold du kan gjøre selv
OM20C20NO
7
Vedlikehold og stell

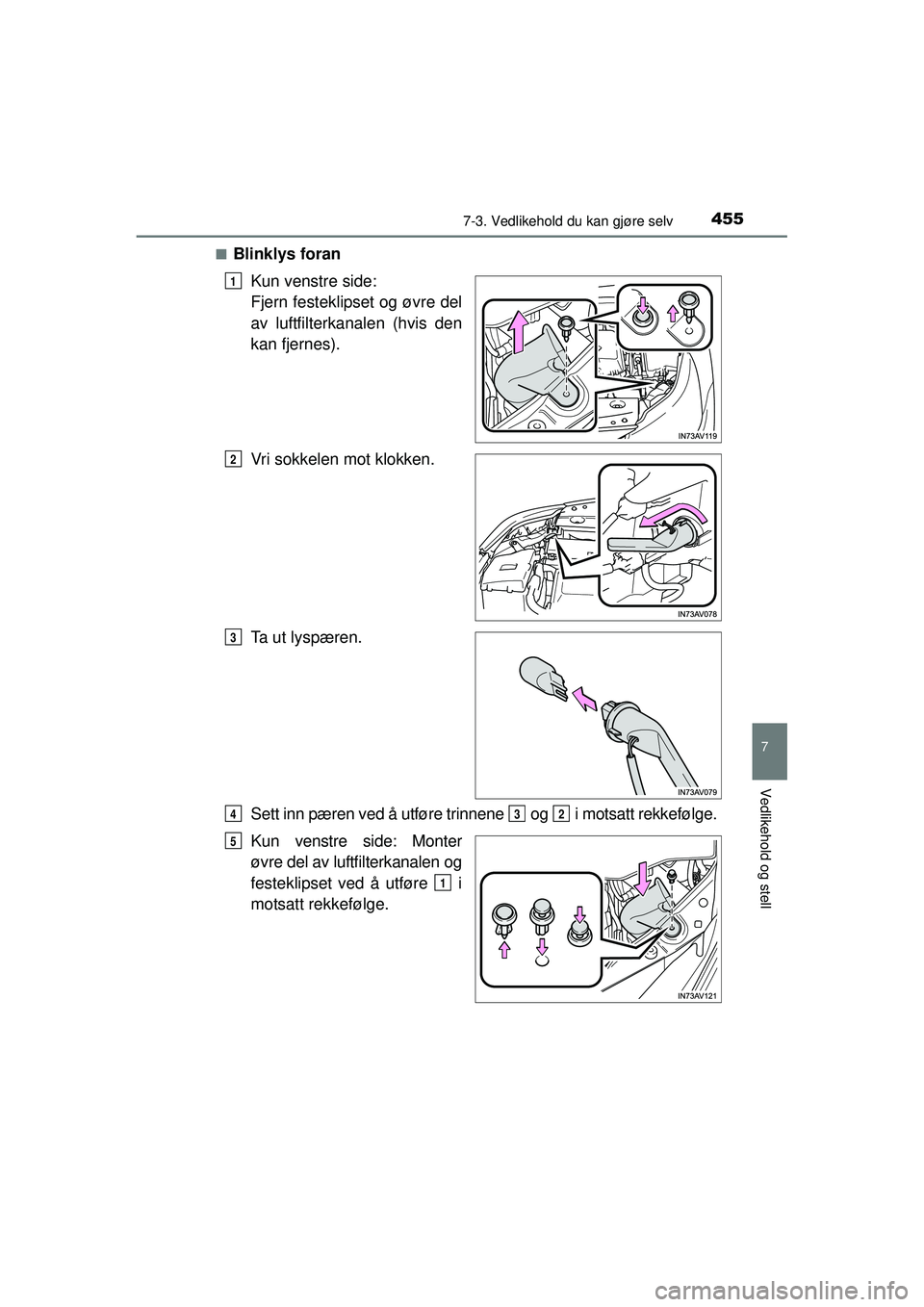

■Blinklys foranKun venstre side:
Fjern festeklipset og øvre del
av luftfilterkanalen (hvis den
kan fjernes).
Vri sokkelen mot klokken.
Ta ut lyspæren.
Sett inn pæren ved å utføre trinnene og i motsatt rekkefølge.
Kun venstre side: Monter
øvre del av luftfilterkanalen og
festeklipset ved å utføre i
motsatt rekkefølge.
1
2
3
432
5
1
OM20C20NO.book Page 455 Thursday, April 30, 2015 5:07 PM

4567-3. Vedlikehold du kan gjøre selv
OM20C20NO■

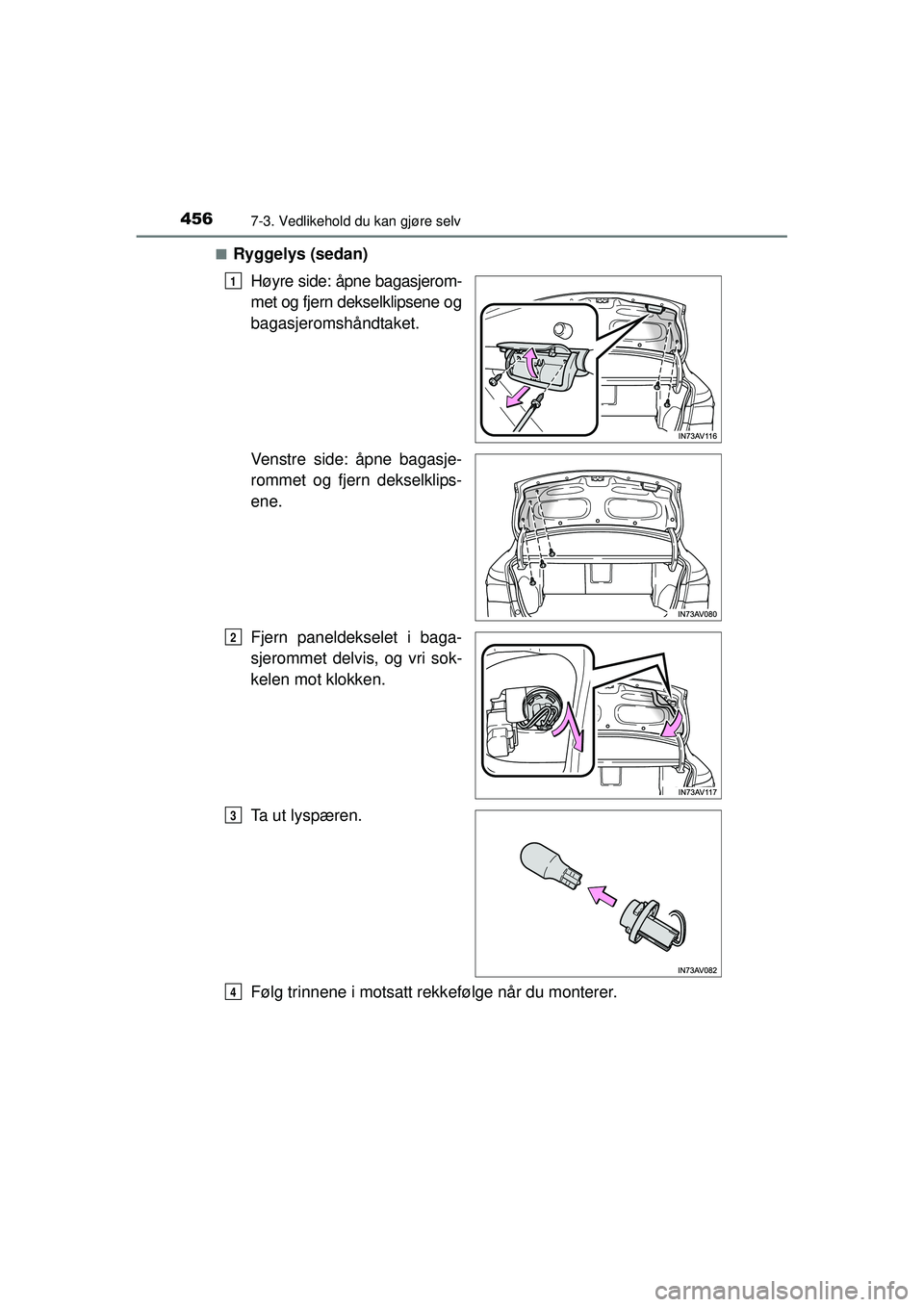

Ryggelys (sedan)
Høyre side: åpne bagasjerom-
met og fjern dekselklipsene og
bagasjeromshåndtaket.
Venstre side: åpne bagasje-
rommet og fjern dekselklips-
ene.
Fjern paneldekselet i baga-
sjerommet delvis, og vri sok-
kelen mot klokken.
Ta ut lyspæren.
Følg trinnene i motsatt rekk efølge når du monterer.
1
2
3
4
OM20C20NO.book Page 456 Thursday, April 30, 2015 5:07 PM

4577-3. Vedlikehold du kan gjøre selv
OM20C20NO
7
Vedlikehold og stell

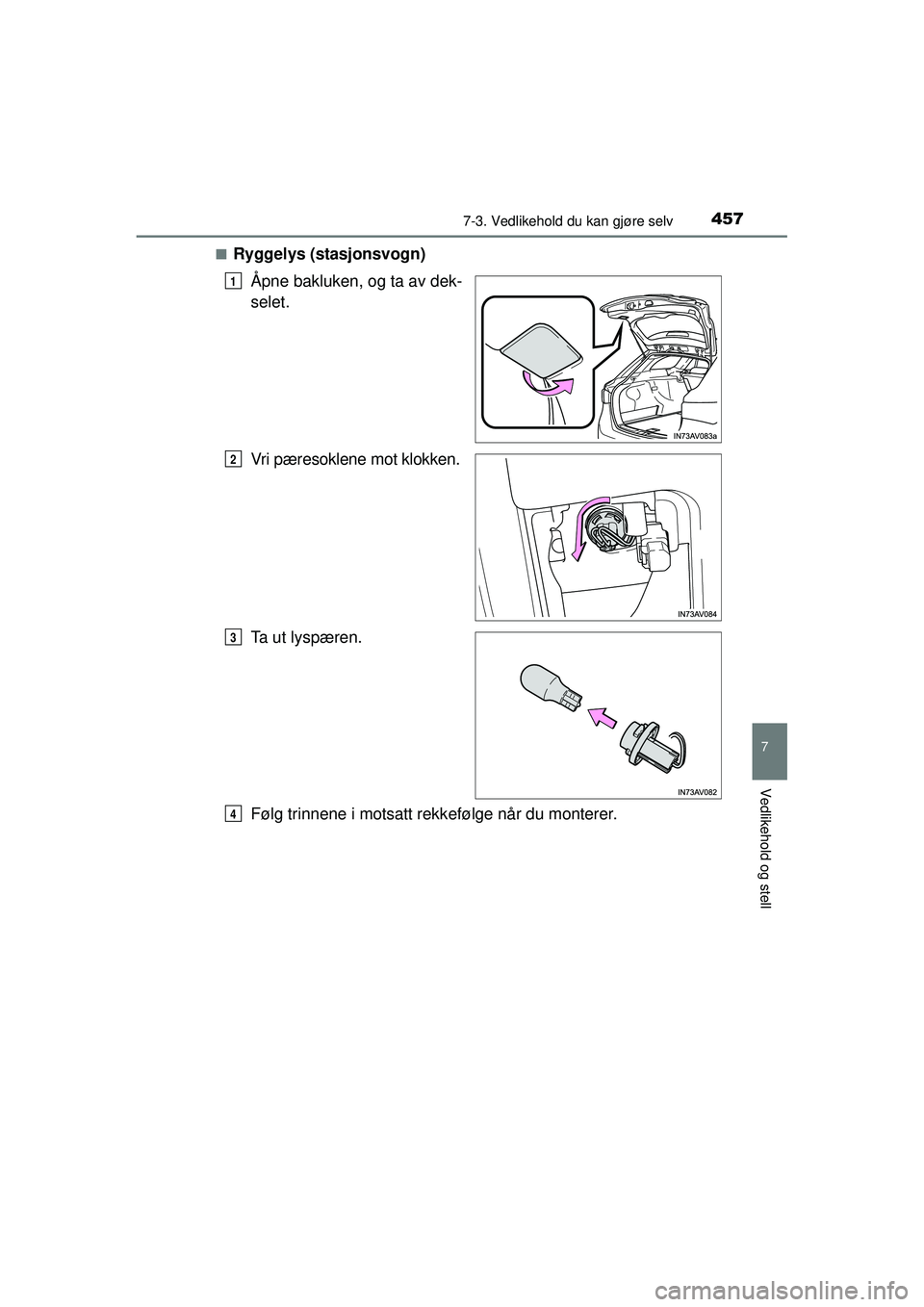

■Ryggelys (stasjonsvogn)Åpne bakluken, og ta av dek-
selet.
Vri pæresoklene mot klokken.
Ta ut lyspæren.
Følg trinnene i motsatt rekk efølge når du monterer.
1
2
3
4
OM20C20NO.book Page 457 Thursday, April 30, 2015 5:07 PM

4587-3. Vedlikehold du kan gjøre selv
OM20C20NO■

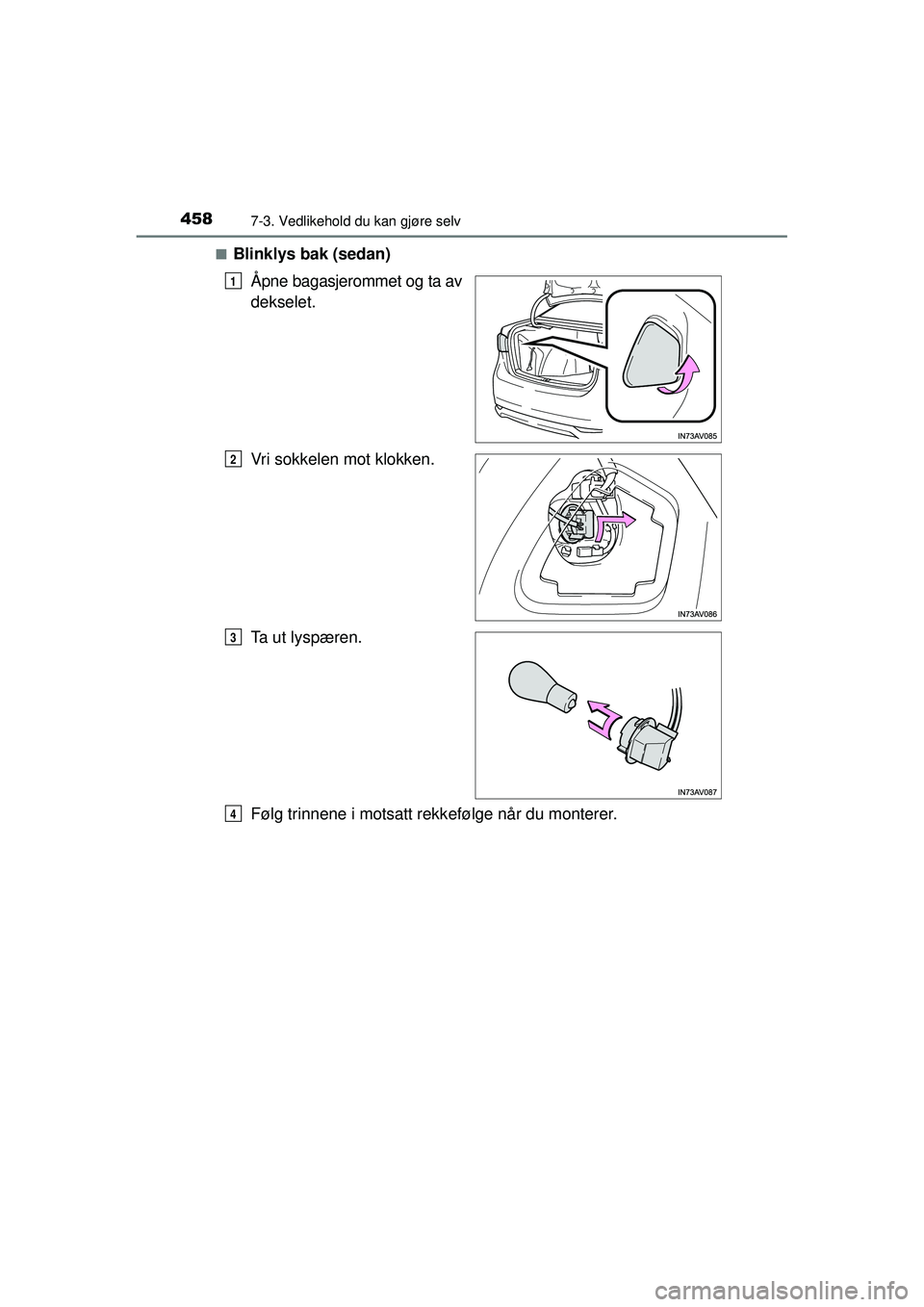

Blinklys bak (sedan)
Åpne bagasjerommet og ta av
dekselet.
Vri sokkelen mot klokken.
Ta ut lyspæren.
Følg trinnene i motsatt rekk efølge når du monterer.
1
2
3
4
