TOYOTA AVENSIS 2015 Instruksjoner for bruk (in Norwegian)

4397-3. Vedlikehold du kan gjøre selv
OM20C20NO
7
Vedlikehold og stell

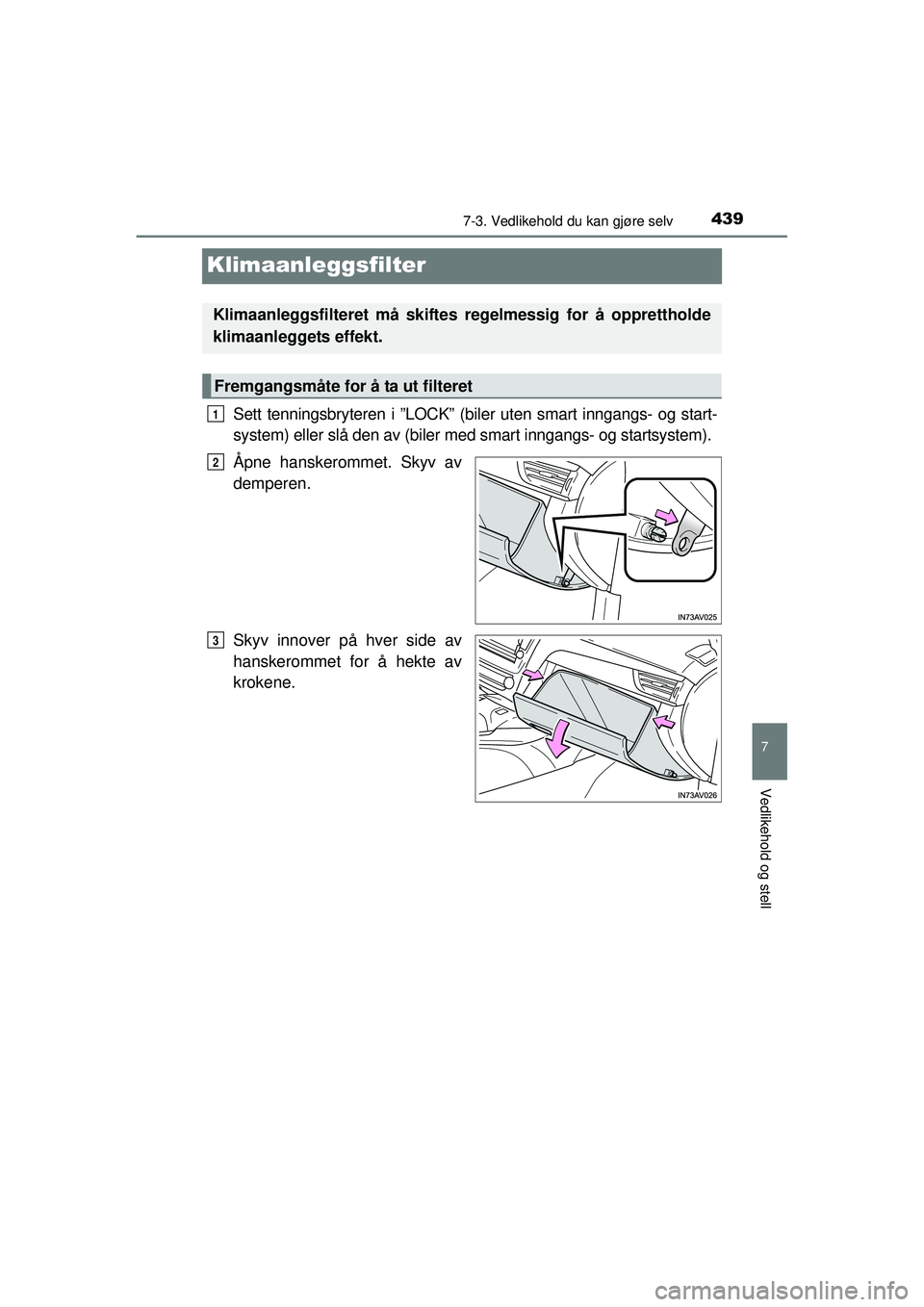

Klimaanleggsfilter
Sett tenningsbryteren i ”LOCK” (biler uten smart inngangs- og start-
system) eller slå den av (biler med smart inngangs- og startsystem).
Åpne hanskerommet. Skyv av
demperen.
Skyv innover på hver side av
hanskerommet for å hekte av
krokene.
Klimaanleggsfilteret må skiftes regelmessig for å opprettholde
klimaanleggets effekt.
Fremgangsmåte for å ta ut filteret
1
2
3
OM20C20NO.book Page 439 Thursday, April 30, 2015 5:07 PM

4407-3. Vedlikehold du kan gjøre selv
OM20C20NO

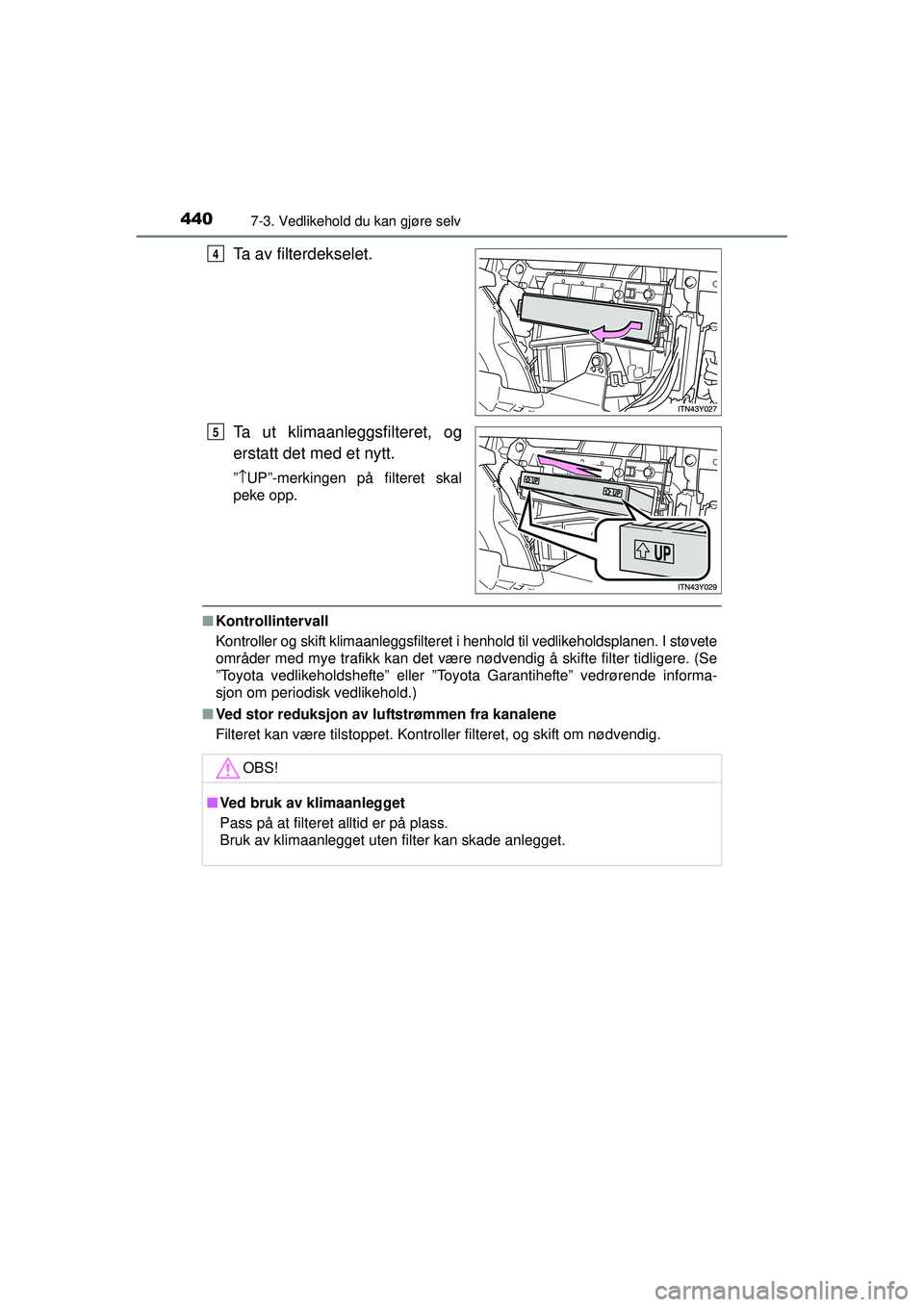

Ta av filterdekselet.
Ta ut klimaanleggsfilteret, og
erstatt det med et nytt.
”↑ UP”-merkingen på filteret skal
peke opp.
■ Kontrollintervall
Kontroller og skift klimaanleggsfilteret i henhold til vedlikeholdsplanen. I støvete
områder med mye trafikk kan det være nødvendig å skifte filter tidligere. (Se
”Toyota vedlikeholdshefte” eller ”Toyota Garantihefte” vedrørende informa-
sjon om periodisk vedlikehold.)
■ Ved stor reduksjon av lu ftstrømmen fra kanalene
Filteret kan være tilstoppet. Kontroller filteret, og skift om nødvendig.
4
5
OBS!
■ Ved bruk av klimaanlegget
Pass på at filteret alltid er på plass.
Bruk av klimaanlegget uten filter kan skade anlegget.
OM20C20NO.book Page 440 Thursday, April 30, 2015 5:07 PM

4417-3. Vedlikehold du kan gjøre selv
OM20C20NO
7
Vedlikehold og stell

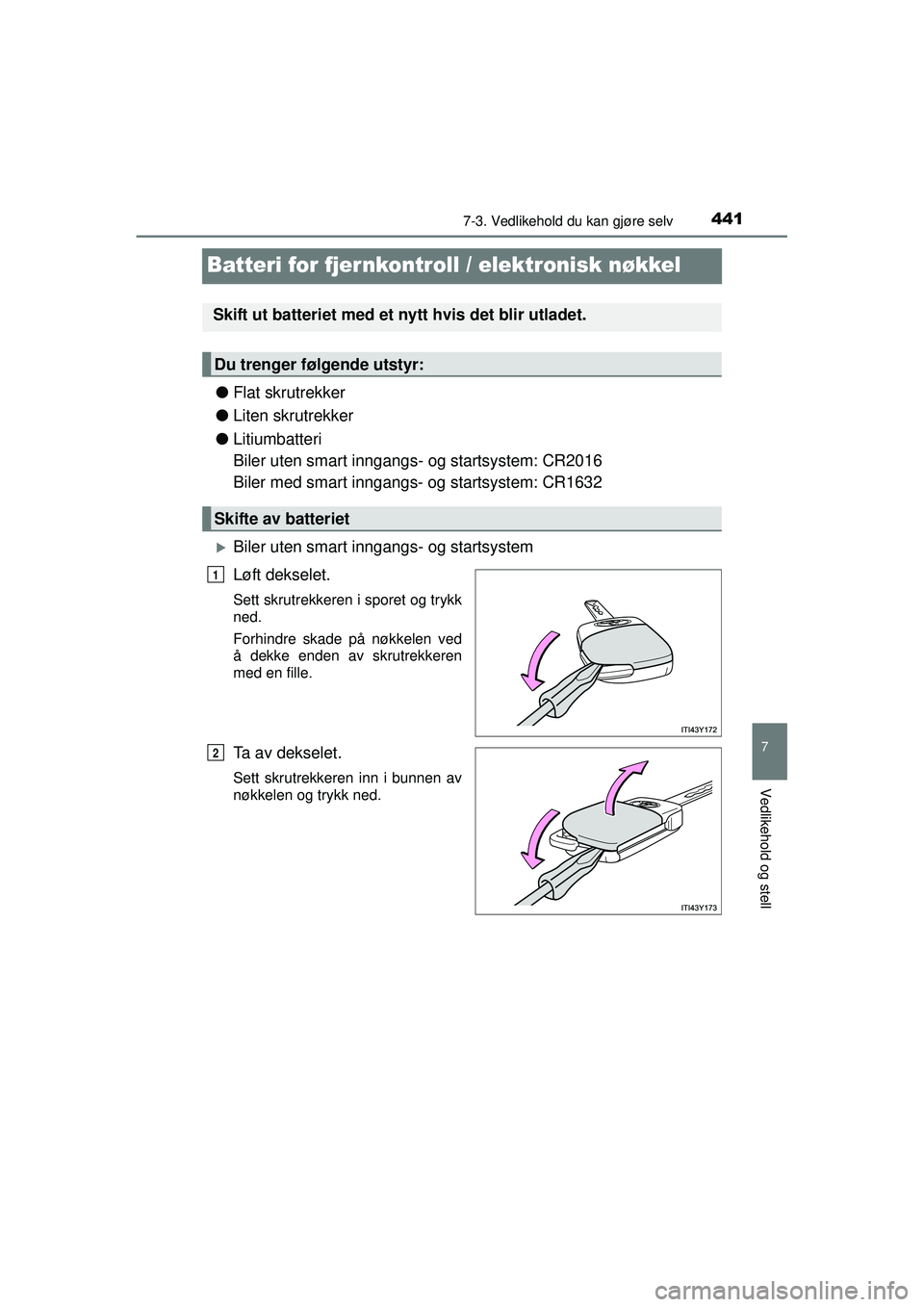

Batteri for fjer nkontroll / elektronisk nøkkel
●Flat skrutrekker
● Liten skrutrekker
● Litiumbatteri
Biler uten smart inngangs- og startsystem: CR2016
Biler med smart inngangs- og startsystem: CR1632
XBiler uten smart inngangs- og startsystem
Løft dekselet.
Sett skrutrekkeren i sporet og trykk
ned.
Forhindre skade på nøkkelen ved
å dekke enden av skrutrekkeren
med en fille.
Ta av dekselet.
Sett skrutrekkeren inn i bunnen av
nøkkelen og trykk ned.
Skift ut batteriet med et nytt hvis det blir utladet.
Du trenger følgende utstyr:
Skifte av batteriet
1
2
OM20C20NO.book Page 441 Thursday, April 30, 2015 5:07 PM

4427-3. Vedlikehold du kan gjøre selv
OM20C20NO

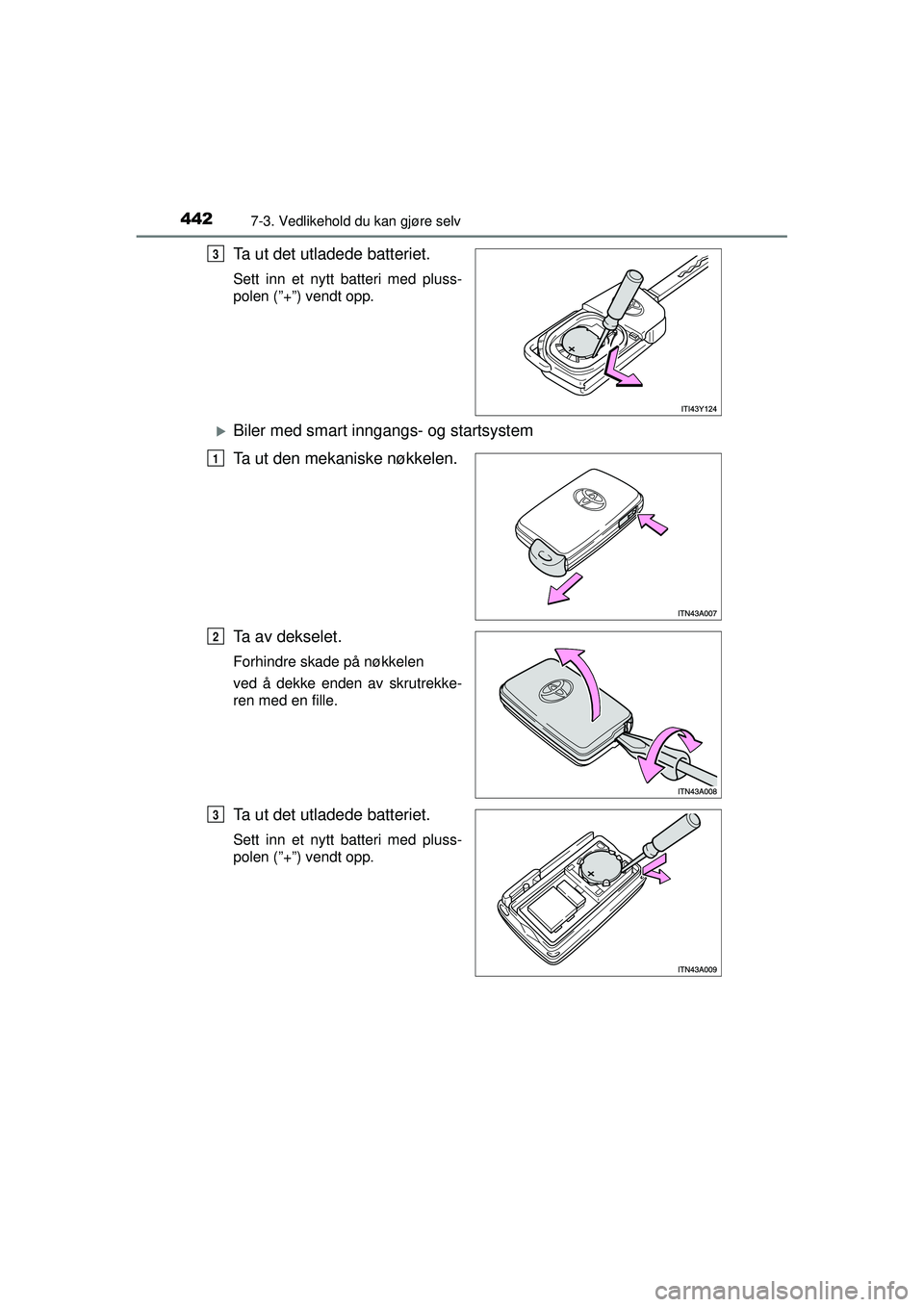

Ta ut det utladede batteriet.
Sett inn et nytt batteri med pluss-
polen (”+”) vendt opp.
XBiler med smart inngangs- og startsystem
Ta ut den mekaniske nøkkelen.
Ta av dekselet.
Forhindre skade på nøkkelen
ved å dekke enden av skrutrekke-
ren med en fille.
Ta ut det utladede batteriet.
Sett inn et nytt batteri med pluss-
polen (”+”) vendt opp.
3
1
2
3
OM20C20NO.book Page 442 Thursday, April 30, 2015 5:07 PM

4437-3. Vedlikehold du kan gjøre selv
OM20C20NO
7
Vedlikehold og stell

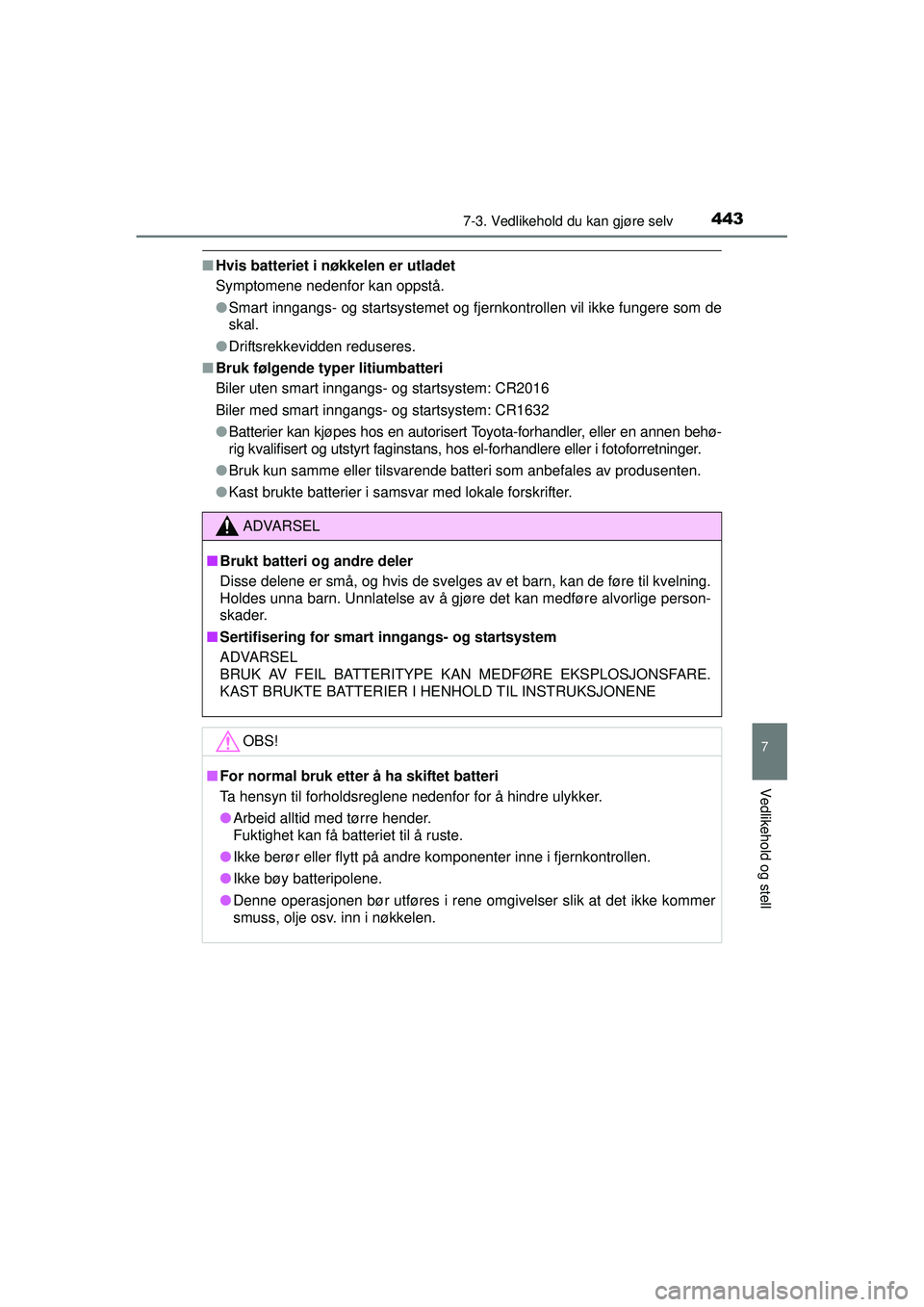

■Hvis batteriet i nøkkelen er utladet
Symptomene nedenfor kan oppstå.
●Smart inngangs- og startsystemet og fjernkontrollen vil ikke fungere som de
skal.
● Driftsrekkevidden reduseres.
■ Bruk følgende typer litiumbatteri
Biler uten smart inngangs- og startsystem: CR2016
Biler med smart inngangs- og startsystem: CR1632
●Batterier kan kjøpes hos en autorisert Toyota-forhandler, eller en annen behø-
rig kvalifisert og utstyrt faginstans, hos el-forhandlere eller i fotoforretninger.
● Bruk kun samme eller tilsvarende batteri som anbefales av produsenten.
● Kast brukte batterier i samsvar med lokale forskrifter.
ADVARSEL
■ Brukt batteri og andre deler
Disse delene er små, og hvis de svelges av et barn, kan de føre til kvelning.
Holdes unna barn. Unnlatelse av å gjøre det kan medføre alvorlige person-
skader.
■ Sertifisering for smart inngangs- og startsystem
ADVARSEL
BRUK AV FEIL BATTERITYPE KAN MEDFØRE EKSPLOSJONSFARE.
KAST BRUKTE BATTERIER I HENHOLD TIL INSTRUKSJONENE
OBS!
■For normal bruk etter å ha skiftet batteri
Ta hensyn til forholdsreglene nedenfor for å hindre ulykker.
● Arbeid alltid med tørre hender.
Fuktighet kan få batteriet til å ruste.
● Ikke berør eller flytt på andre komponenter inne i fjernkontrollen.
● Ikke bøy batteripolene.
● Denne operasjonen bør utføres i rene omgivelser slik at det ikke kommer
smuss, olje osv. inn i nøkkelen.
OM20C20NO.book Page 443 Thursday, April 30, 2015 5:07 PM

4447-3. Vedlikehold du kan gjøre selv
OM20C20NO

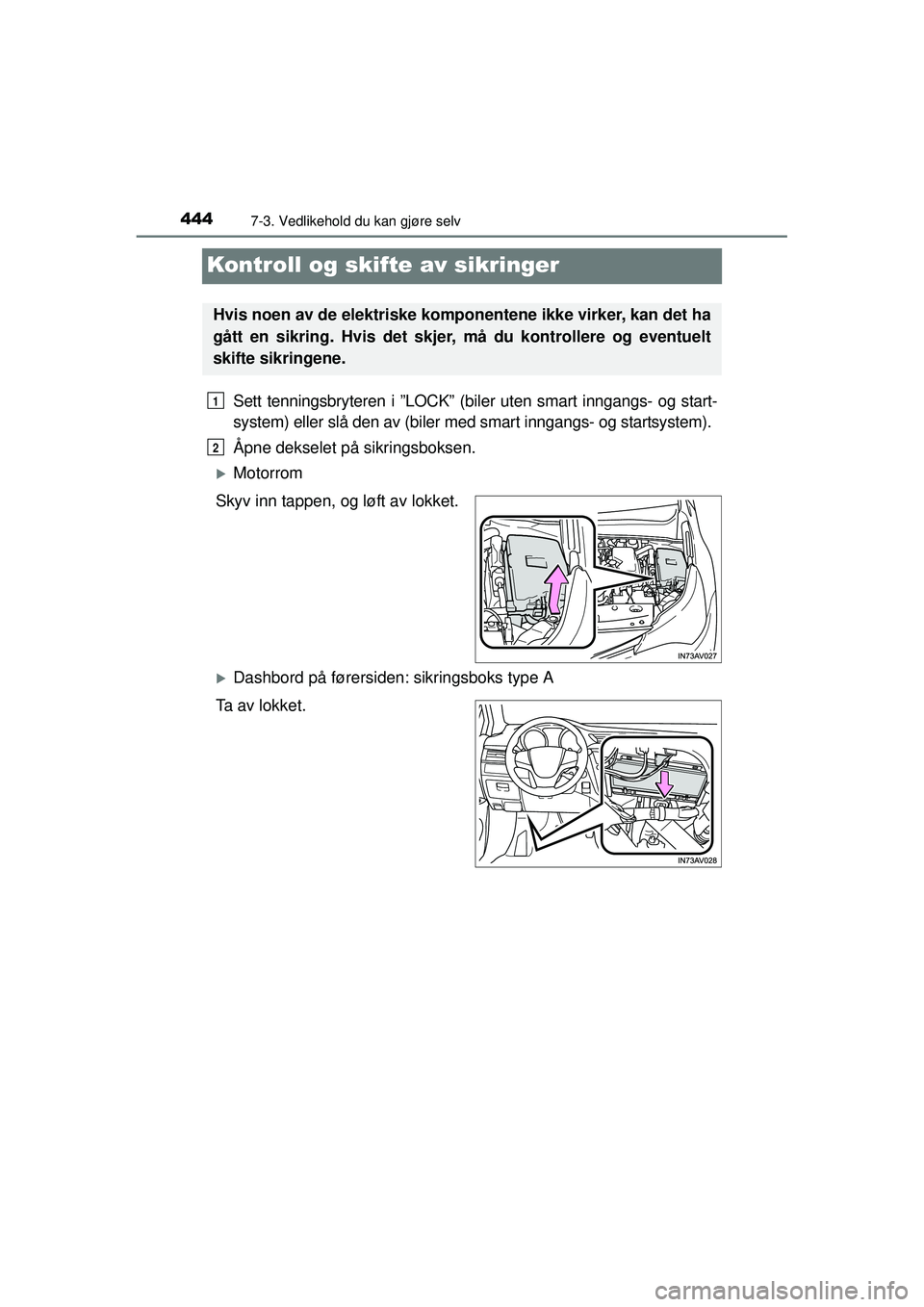

Kontroll og skifte av sikringer
Sett tenningsbryteren i ”LOCK” (biler uten smart inngangs- og start-
system) eller slå den av (biler med smart inngangs- og startsystem).
Åpne dekselet på sikringsboksen.
XMotorrom
Skyv inn tappen, og løft av lokket.
XDashbord på førersiden: sikringsboks type A
Ta av lokket.
Hvis noen av de elektriske komponentene ikke virker, kan det ha
gått en sikring. Hvis det skjer, må du kontrollere og eventuelt
skifte sikringene.
1
2
OM20C20NO.book Page 444 Thursday, April 30, 2015 5:07 PM

4457-3. Vedlikehold du kan gjøre selv
OM20C20NO
7
Vedlikehold og stell

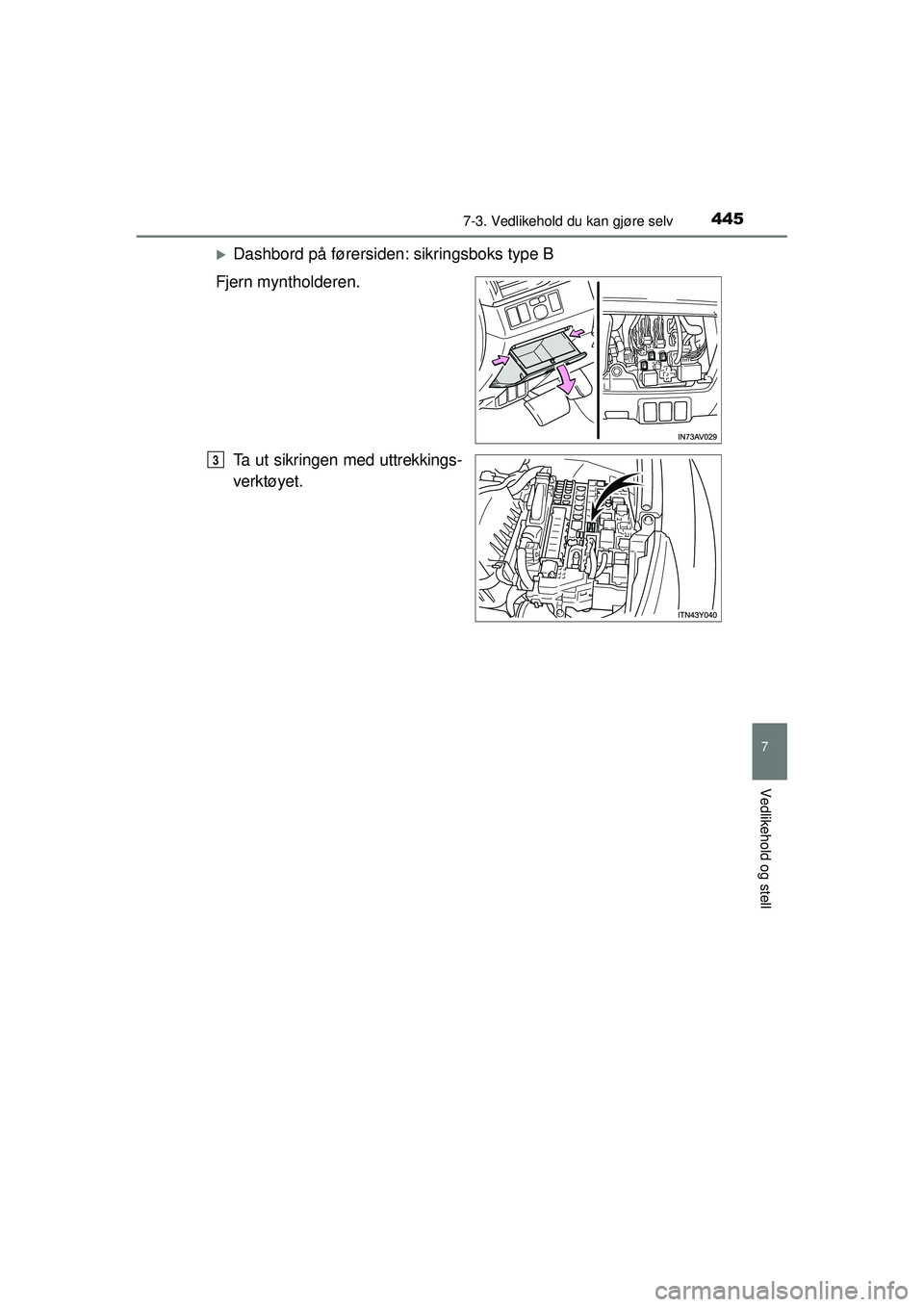

XDashbord på førersiden: sikringsboks type B
Fjern myntholderen.
Ta ut sikringen med uttrekkings-
verktøyet.
3
OM20C20NO.book Page 445 Thursday, April 30, 2015 5:07 PM

4467-3. Vedlikehold du kan gjøre selv
OM20C20NO

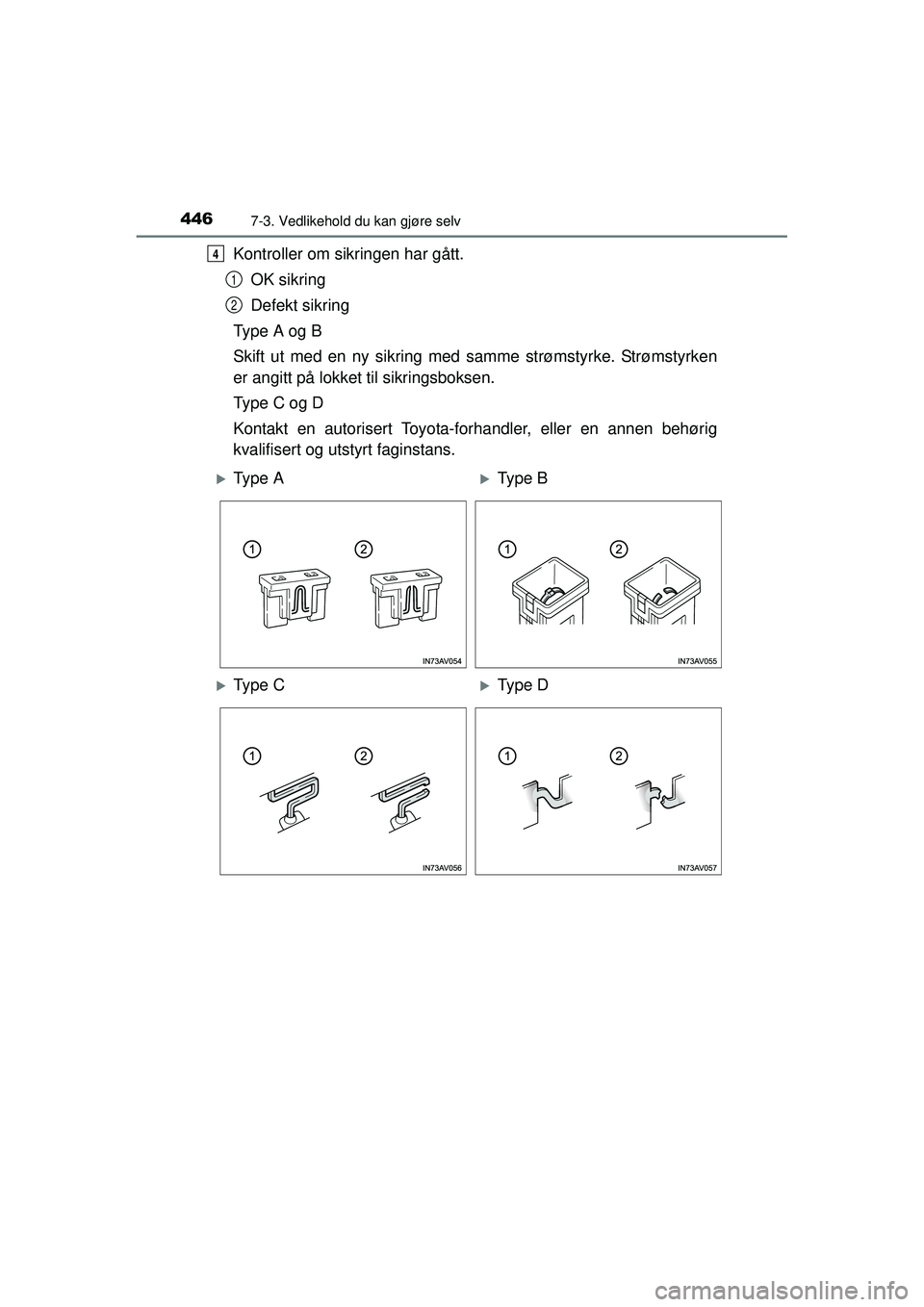

Kontroller om sikringen har gått.OK sikring
Defekt sikring
Ty p e A o g B
Skift ut med en ny sikring med samme strømstyrke. Strømstyrken
er angitt på lokket til sikringsboksen.
Type C og D
Kontakt en autorisert Toyota-forhandler, eller en annen behørig
kvalifisert og utstyrt faginstans.4
1
2
XTy p e AXType B
XTy p e CXType D
OM20C20NO.book Page 446 Thursday, April 30, 2015 5:07 PM

4477-3. Vedlikehold du kan gjøre selv
OM20C20NO
7
Vedlikehold og stell

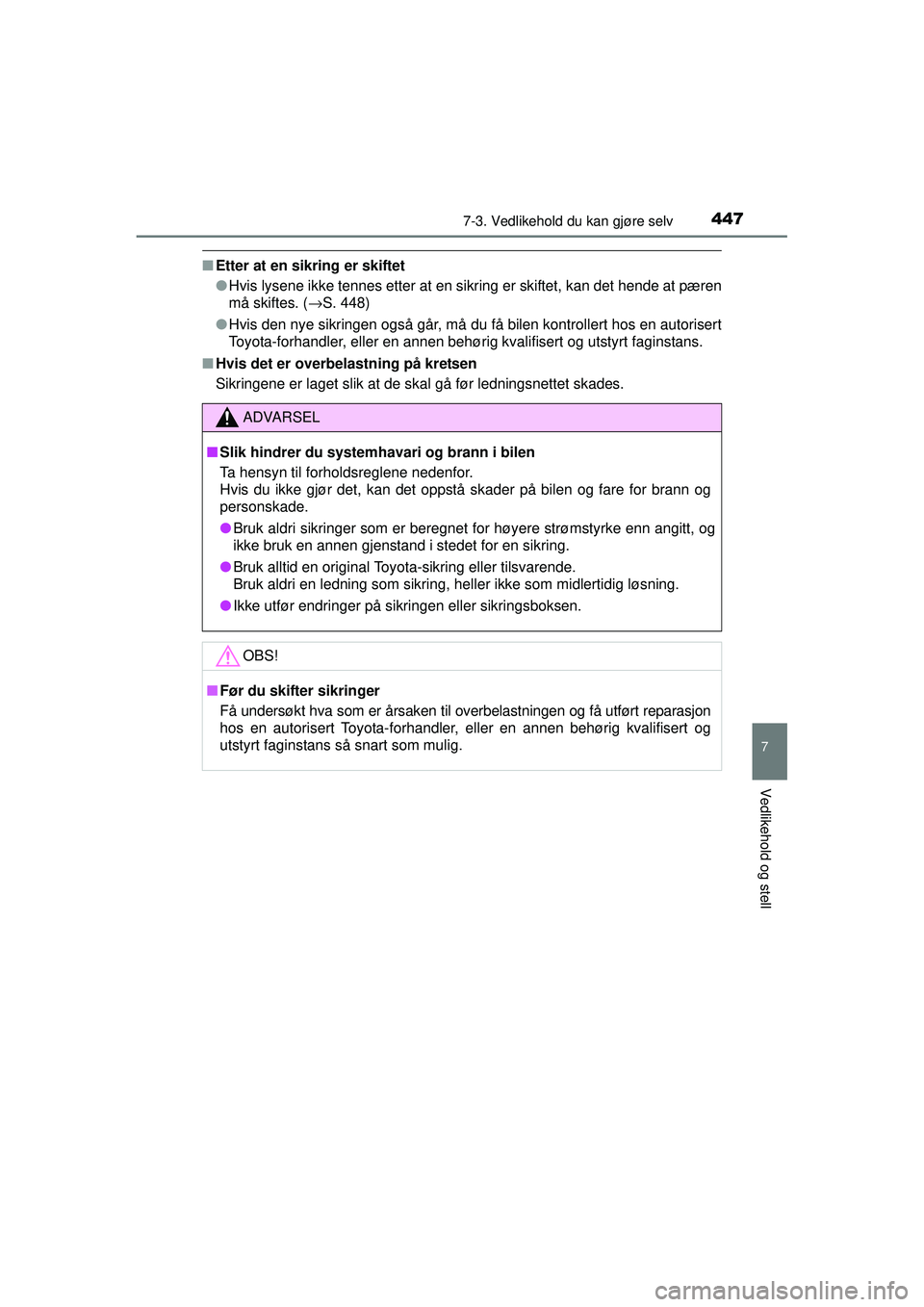

■Etter at en sikring er skiftet
●Hvis lysene ikke tennes etter at en sikring er skiftet, kan det hende at pæren
må skiftes. ( →S. 448)
● Hvis den nye sikringen også går, må du få bilen kontrollert hos en autorisert
Toyota-forhandler, eller en annen behørig kvalifisert og utstyrt faginstans.
■ Hvis det er overbelastning på kretsen
Sikringene er laget slik at de skal gå før ledningsnettet skades.
ADVARSEL
■ Slik hindrer du systemhavari og brann i bilen
Ta hensyn til forholdsreglene nedenfor.
Hvis du ikke gjør det, kan det oppstå skader på bilen og fare for brann og
personskade.
● Bruk aldri sikringer som er beregnet for høyere strømstyrke enn angitt, og
ikke bruk en annen gjenstand i stedet for en sikring.
● Bruk alltid en original Toyota-sikring eller tilsvarende.
Bruk aldri en ledning som sikring, heller ikke som midlertidig løsning.
● Ikke utfør endringer på sikringen eller sikringsboksen.
OBS!
■ Før du skifter sikringer
Få undersøkt hva som er årsaken til overbelastningen og få utført reparasjon
hos en autorisert Toyota-forhandler, eller en annen behørig kvalifisert og
utstyrt faginstans så snart som mulig.
OM20C20NO.book Page 447 Thursday, April 30, 2015 5:07 PM

4487-3. Vedlikehold du kan gjøre selv
OM20C20NO

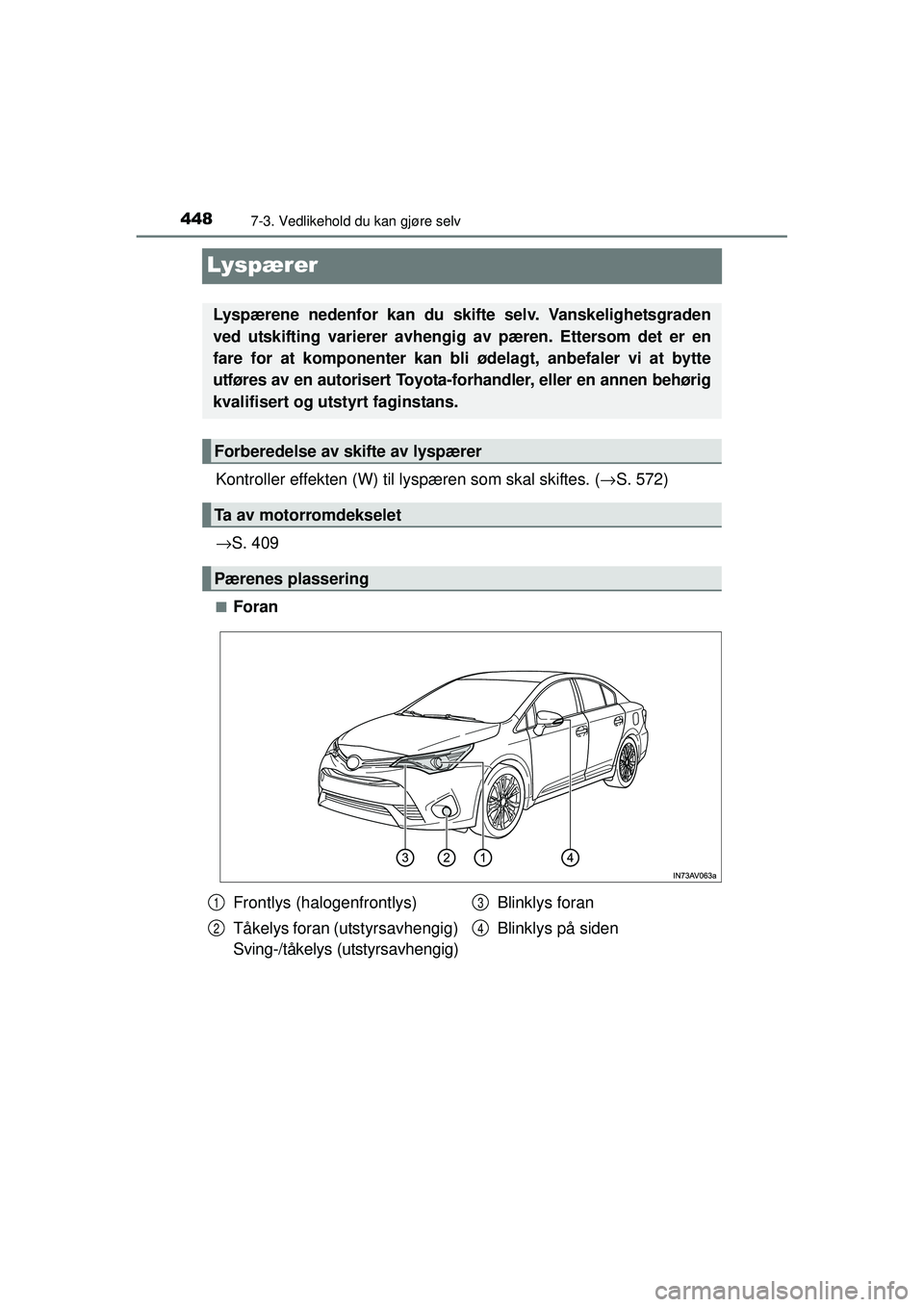

Lyspærer
Kontroller effekten (W) til lyspæren som skal skiftes. ( →S. 572)
→ S. 409
■Foran
Lyspærene nedenfor kan du skifte selv. Vanskelighetsgraden
ved utskifting varierer avhengig av pæren. Ettersom det er en
fare for at komponenter kan bli ødelagt, anbefaler vi at bytte
utføres av en autorisert Toyota-forhandler, eller en annen behørig
kvalifisert og utstyrt faginstans.
Forberedelse av skifte av lyspærer
Ta av motorromdekselet
Pærenes plassering
Frontlys (halogenfrontlys)
Tåkelys foran (utstyrsavhengig)
Sving-/tåkelys (utstyrsavhengig) Blinklys foran
Blinklys på siden1
2
3
4
