TOYOTA AVENSIS 2015 Instruksjoner for bruk (in Norwegian)

4097-3. Vedlikehold du kan gjøre selv
OM20C20NO
7
Vedlikehold og stell

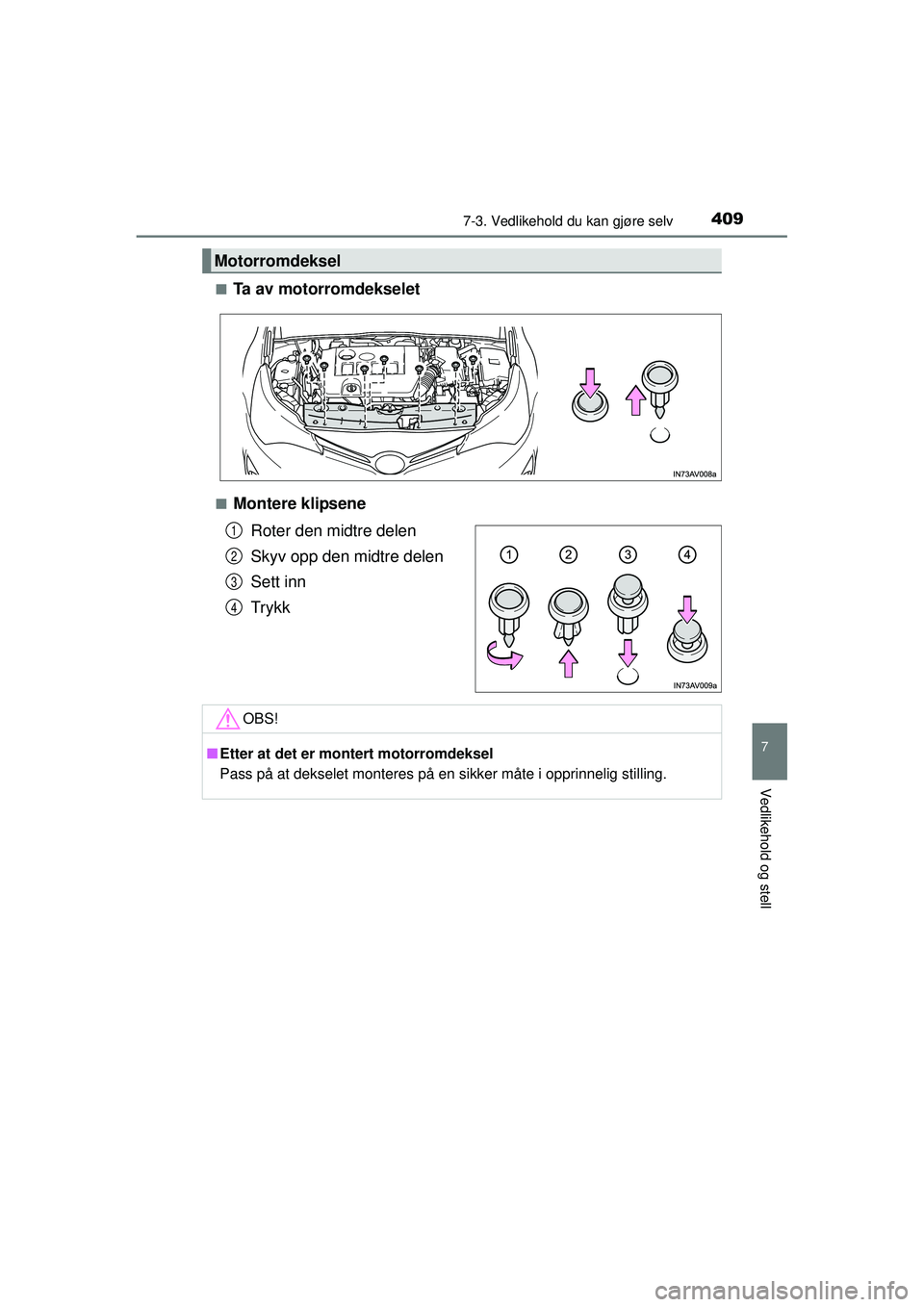

■Ta av motorromdekselet
■Montere klipseneRoter den midtre delen
Skyv opp den midtre delen
Sett inn
Trykk
Motorromdeksel
1
2
3
4
OBS!
■Etter at det er montert motorromdeksel
Pass på at dekselet monteres på en sikker måte i opprinnelig stilling.
OM20C20NO.book Page 409 Thursday, April 30, 2015 5:07 PM

4107-3. Vedlikehold du kan gjøre selv
OM20C20NO

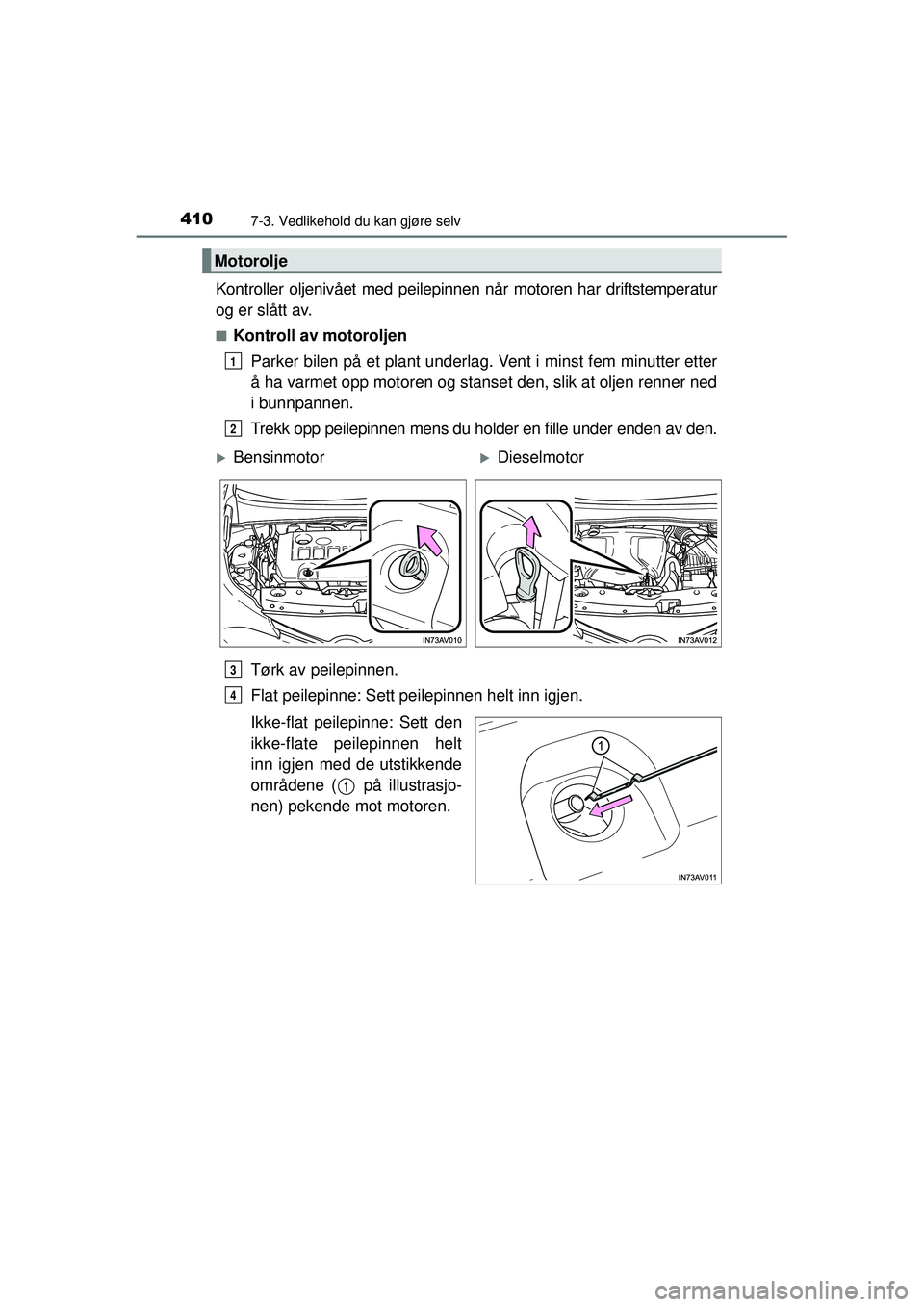

Kontroller oljenivået med peilepinnen når motoren har driftstemperatur
og er slått av.
■Kontroll av motoroljenParker bilen på et plant underlag. Vent i minst fem minutter etter
å ha varmet opp motoren og stanset den, slik at oljen renner ned
i bunnpannen.
Trekk opp peilepinnen mens du hold er en fille under enden av den.
Tørk av peilepinnen.
Flat peilepinne: Sett peilepinnen helt inn igjen.
Ikke-flat peilepinne: Sett den
ikke-flate peilepinnen helt
inn igjen med de utstikkende
områdene ( på illustrasjo-
nen) pekende mot motoren.
Motorolje
1
2
XBensinmotorXDieselmotor
3
4
1
OM20C20NO.book Page 410 Thursday, April 30, 2015 5:07 PM

4117-3. Vedlikehold du kan gjøre selv
OM20C20NO
7
Vedlikehold og stell

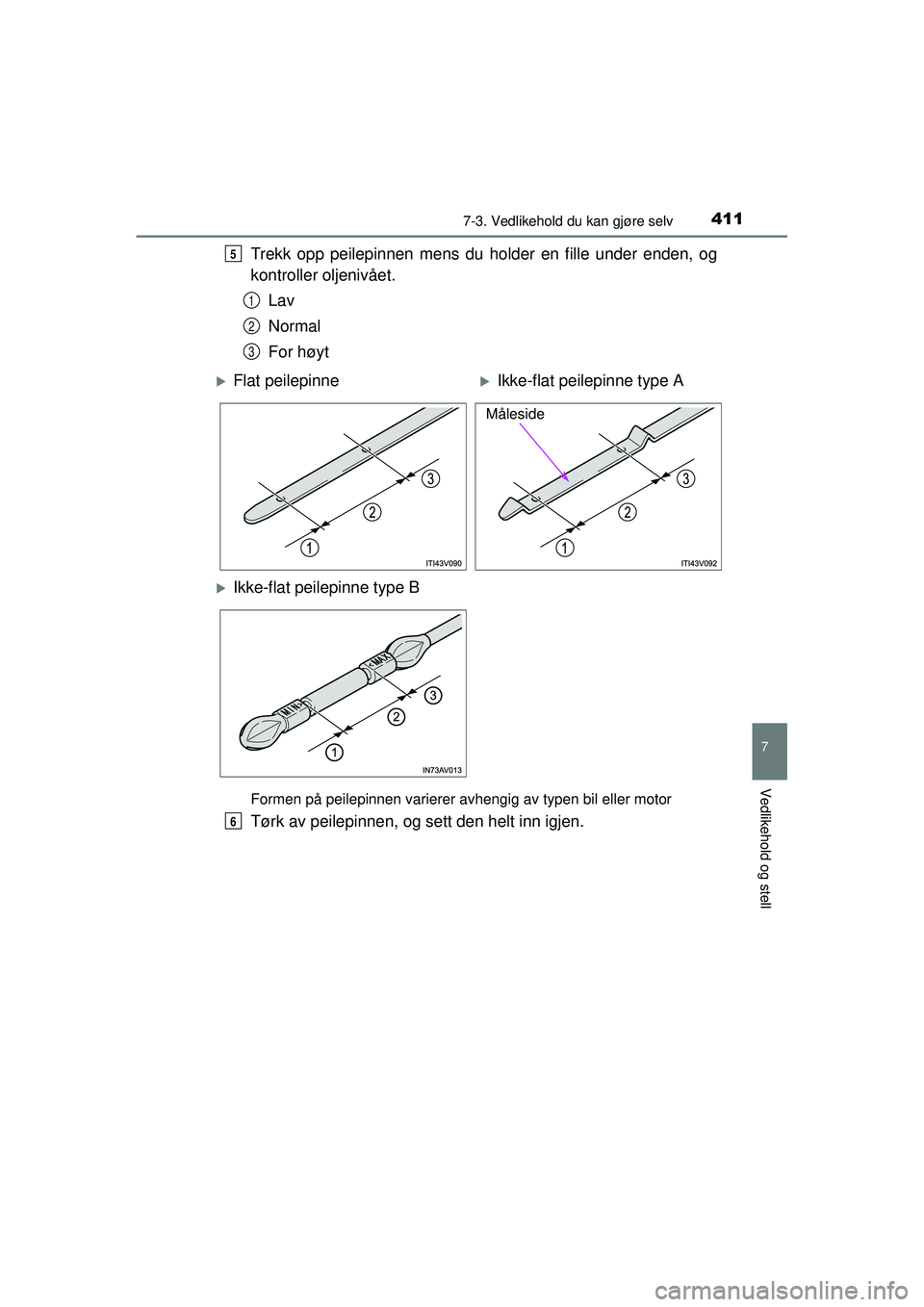

Trekk opp peilepinnen mens du holder en fille under enden, og
kontroller oljenivået.
Lav
Normal
For høyt
Formen på peilepinnen varierer avhengig av typen bil eller motor
Tørk av peilepinnen, og sett den helt inn igjen.
5
1
2
3
XFlat peilepinneXIkke-flat peilepinne type A
XIkke-flat peilepinne type B
Måleside
6
OM20C20NO.book Page 411 Thursday, April 30, 2015 5:07 PM

4127-3. Vedlikehold du kan gjøre selv
OM20C20NO■

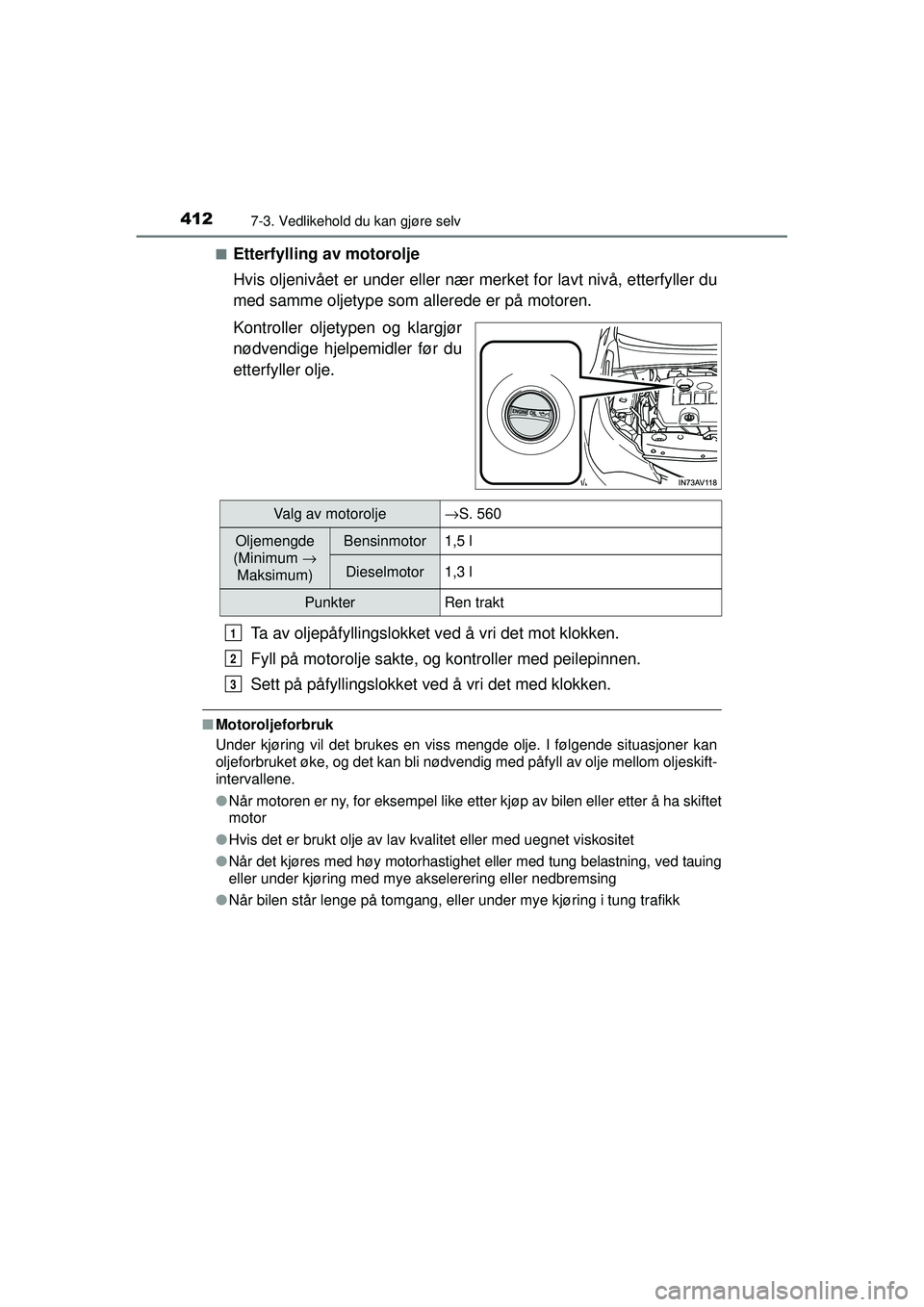

Etterfylling av motorolje
Hvis oljenivået er under eller nær
merket for lavt nivå, etterfyller du
med samme oljetype som allerede er på motoren.
Kontroller oljetypen og klargjør
nødvendige hjelpemidler før du
etterfyller olje.
Ta av oljepåfyllingslokket ved å vri det mot klokken.
Fyll på motorolje sakte, og kontroller med peilepinnen.
Sett på påfyllingslokket ved å vri det med klokken.
■Motoroljeforbruk
Under kjøring vil det brukes en viss mengde olje. I følgende situasjoner kan
oljeforbruket øke, og det kan bli nødvendig med påfyll av olje mellom oljeskift-
intervallene.
●Når motoren er ny, for eksempel like etter kjøp av bilen eller etter å ha skiftet
motor
● Hvis det er brukt olje av lav kvalitet eller med uegnet viskositet
● Når det kjøres med høy motorhastighet eller med tung belastning, ved tauing
eller under kjøring med mye akselerering eller nedbremsing
● Når bilen står lenge på tomgang, eller under mye kjøring i tung trafikk
Valg av motorolje →S. 560
Oljemengde
(Minimum →
Maksimum)Bensinmotor 1,5 l
Dieselmotor 1,3 l
Punkter Ren trakt
1
2
3
OM20C20NO.book Page 412 Thursday, April 30, 2015 5:07 PM

4137-3. Vedlikehold du kan gjøre selv
OM20C20NO
7
Vedlikehold og stell

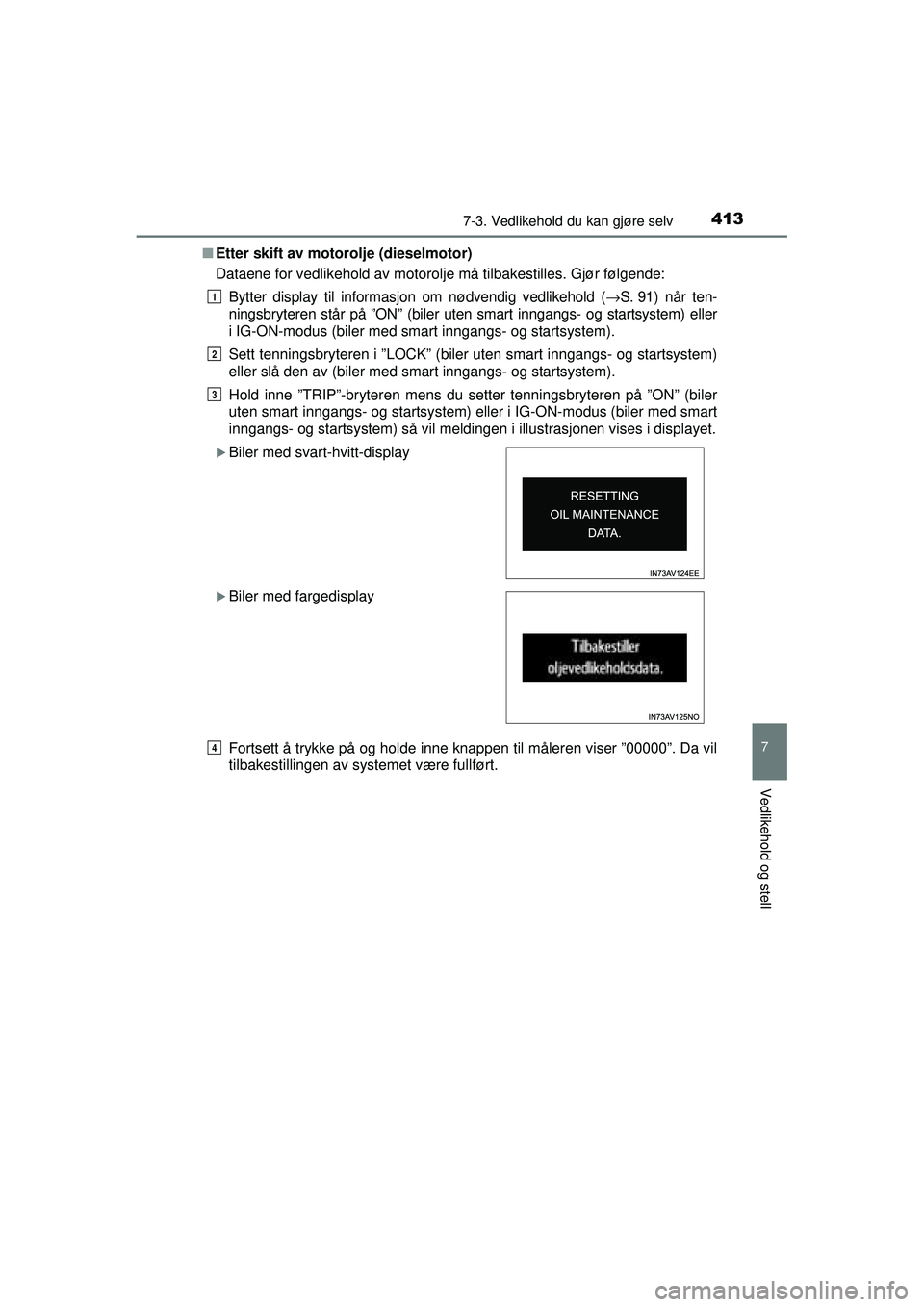

■Etter skift av motorolje (dieselmotor)
Dataene for vedlikehold av motorolje må tilbakestilles. Gjør følgende:
Bytter display til informasjon om nødvendig vedlikehold ( →S. 91) når ten-
ningsbryteren står på ”ON” (biler uten smart inngangs- og startsystem) eller
i IG-ON-modus (biler med smart inngangs- og startsystem).
Sett tenningsbryteren i ”LOCK” (biler uten smart inngangs- og startsystem)
eller slå den av (biler med smart inngangs- og startsystem).
Hold inne ”TRIP”-bryteren mens du setter tenningsbryteren på ”ON” (biler
uten smart inngangs- og startsystem) elle r i IG-ON-modus (biler med smart
inngangs- og startsystem) så vil meldingen i illustrasjonen vises i displayet.
Fortsett å trykke på og holde inne knappen til måleren viser ”00000”. Da vil
tilbakestillingen av systemet være fullført.
XBiler med svart-hvitt-display
XBiler med fargedisplay
1
2
3
4
OM20C20NO.book Page 413 Thursday, April 30, 2015 5:07 PM

4147-3. Vedlikehold du kan gjøre selv
OM20C20NO

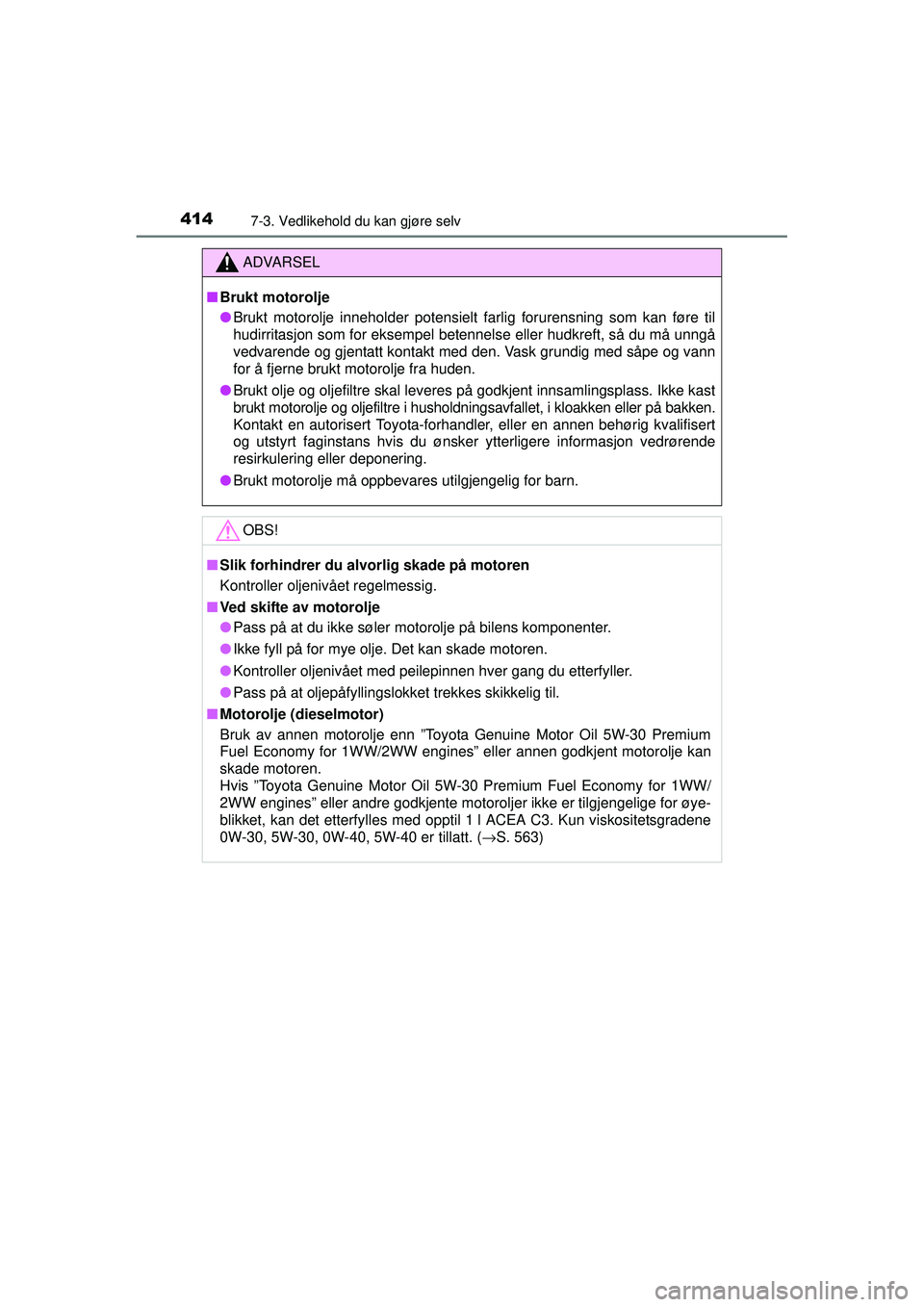

ADVARSEL
■ Brukt motorolje
● Brukt motorolje inneholder potensielt farlig forurensning som kan føre til
hudirritasjon som for eksempel betennelse eller hudkreft, så du må unngå
vedvarende og gjentatt kontakt med den. Vask grundig med såpe og vann
for å fjerne brukt motorolje fra huden.
● Brukt olje og oljefiltre skal leveres på godkjent innsamlingsplass. I\
kke kast
brukt motorolje og oljefiltre i husholdningsavfallet, i kloakken eller på bakken.
Kontakt en autorisert Toyota-forhandler, eller en annen behørig kvalifisert
og utstyrt faginstans hvis du ønsker ytterligere informasjon vedrørende
resirkulering eller deponering.
● Brukt motorolje må oppbevares utilgjengelig for barn.
OBS!
■ Slik forhindrer du alvorlig skade på motoren
Kontroller oljenivået regelmessig.
■ Ved skifte av motorolje
● Pass på at du ikke søler motorolje på bilens komponenter.
● Ikke fyll på for mye olje. Det kan skade motoren.
● Kontroller oljenivået med peilepinnen hver gang du etterfyller.
● Pass på at oljepåfyllingslokket trekkes skikkelig til.
■ Motorolje (dieselmotor)
Bruk av annen motorolje enn ”Toyota Genuine Motor Oil 5W-30 Premium
Fuel Economy for 1WW/2WW engines” eller annen godkjent motorolje kan
skade motoren.
Hvis ”Toyota Genuine Motor Oil 5W-30 Premium Fuel Economy for 1WW/
2WW engines” eller andre godkjente motoroljer ikke er tilgjengelige for øye-
blikket, kan det etterfylles med opptil 1 l ACEA C3. Kun viskositetsgradene
0W-30, 5W-30, 0W-40, 5W-40 er tillatt. ( →S. 563)
OM20C20NO.book Page 414 Thursday, April 30, 2015 5:07 PM

4157-3. Vedlikehold du kan gjøre selv
OM20C20NO
7
Vedlikehold og stell

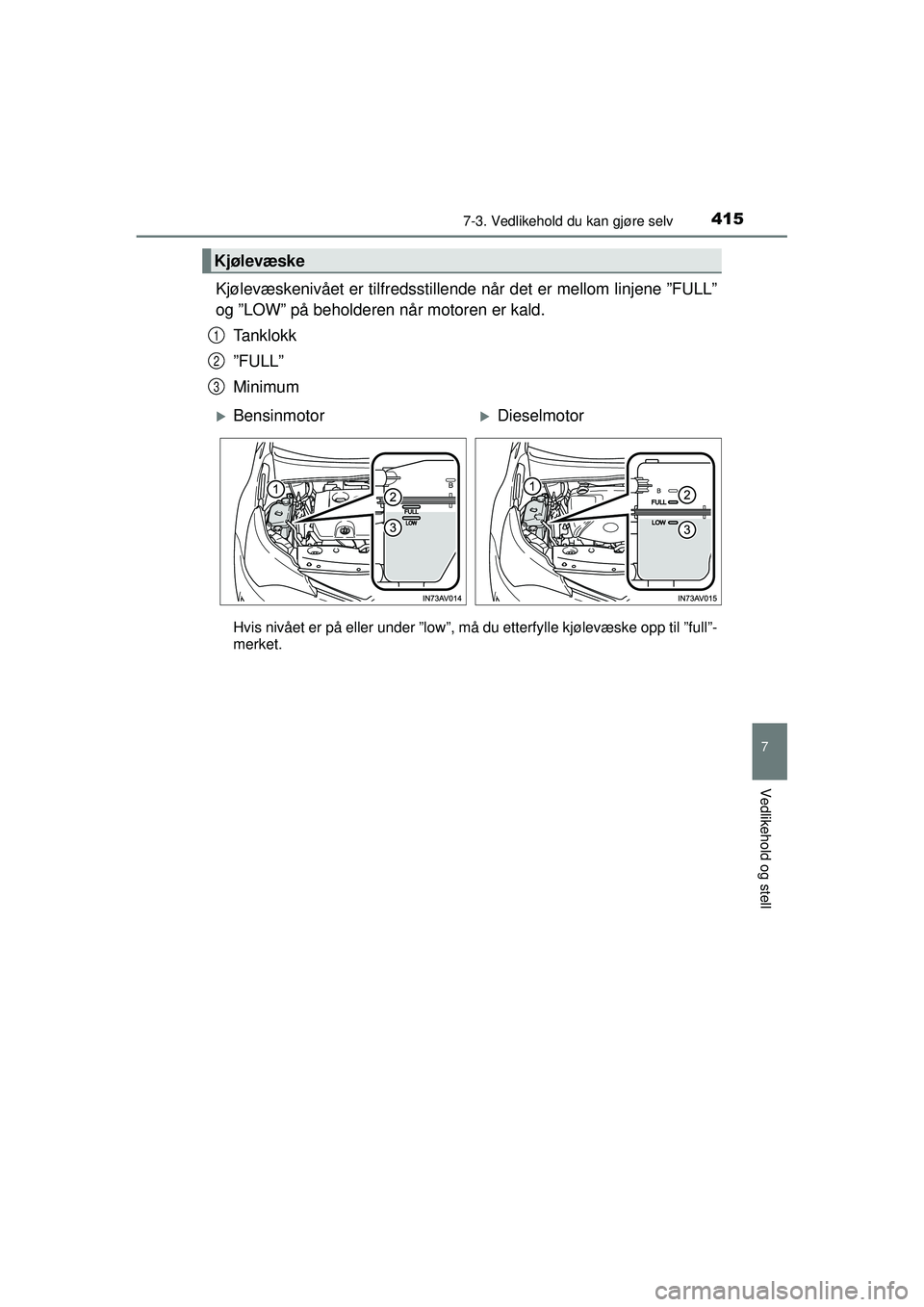

Kjølevæskenivået er tilfredsstillende når det er mellom linjene ”FULL”
og ”LOW” på beholderen når motoren er kald.
Tanklokk
”FULL”
Minimum
Hvis nivået er på eller under ”low”, må du etterfylle kjølevæske opp til ”full”-
merket.
Kjølevæske
1
2
3
XBensinmotorXDieselmotor
OM20C20NO.book Page 415 Thursday, April 30, 2015 5:07 PM

4167-3. Vedlikehold du kan gjøre selv
OM20C20NO

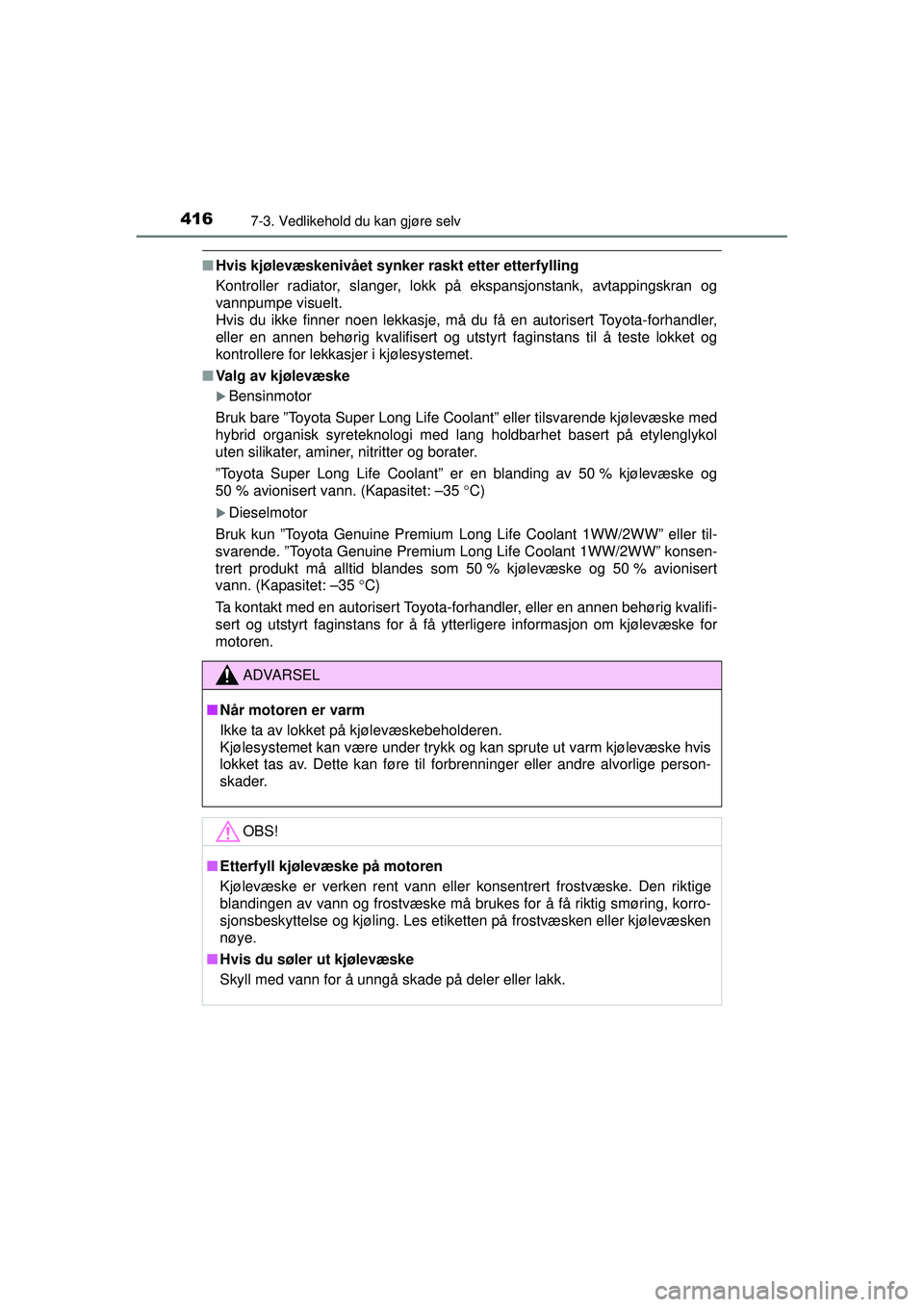

■Hvis kjølevæskenivået synker raskt etter etterfylling
Kontroller radiator, slanger, lokk på ekspansjonstank, avtappingskran og
vannpumpe visuelt.
Hvis du ikke finner noen lekkasje, må du få en autorisert Toyota-forhandler,
eller en annen behørig kvalifisert og utstyrt faginstans til å teste lokket og
kontrollere for lekkasjer i kjølesystemet.
■ Valg av kjølevæske
XBensinmotor
Bruk bare ”Toyota Super Long Life Coolant” eller tilsvarende kjølevæske med
hybrid organisk syreteknologi med lang holdbarhet basert på etylenglykol
uten silikater, aminer, nitritter og borater.
”Toyota Super Long Life Coolant” er en blanding av 50 % kjølevæske og
50 % avionisert vann. (Kapasitet: –35 °C)
XDieselmotor
Bruk kun ”Toyota Genuine Premium Long Life Coolant 1WW/2WW” eller til-
svarende. ”Toyota Genuine Premium Long Life Coolant 1WW/2WW” konsen-
trert produkt må alltid blandes som 50 % kjølevæske og 50 % avionisert
vann. (Kapasitet: –35 °C)
Ta kontakt med en autorisert Toyota-forhandler, eller en annen behørig kvalifi-
sert og utstyrt faginstans for å få ytterligere informasjon om kjølevæske for
motoren.
ADVARSEL
■ Når motoren er varm
Ikke ta av lokket på kjølevæskebeholderen.
Kjølesystemet kan være under trykk og kan sprute ut varm kjølevæske hvis
lokket tas av. Dette kan føre til forbrenninger eller andre alvorlige person-
skader.
OBS!
■Etterfyll kjølevæske på motoren
Kjølevæske er verken rent vann eller konsentrert frostvæske. Den riktige
blandingen av vann og frostvæske må brukes for å få riktig smøring, korro-
sjonsbeskyttelse og kjøling. Les etiketten på frostvæsken eller kjølevæsken
nøye.
■ Hvis du søler ut kjølevæske
Skyll med vann for å unngå skade på deler eller lakk.
OM20C20NO.book Page 416 Thursday, April 30, 2015 5:07 PM

4177-3. Vedlikehold du kan gjøre selv
OM20C20NO
7
Vedlikehold og stell

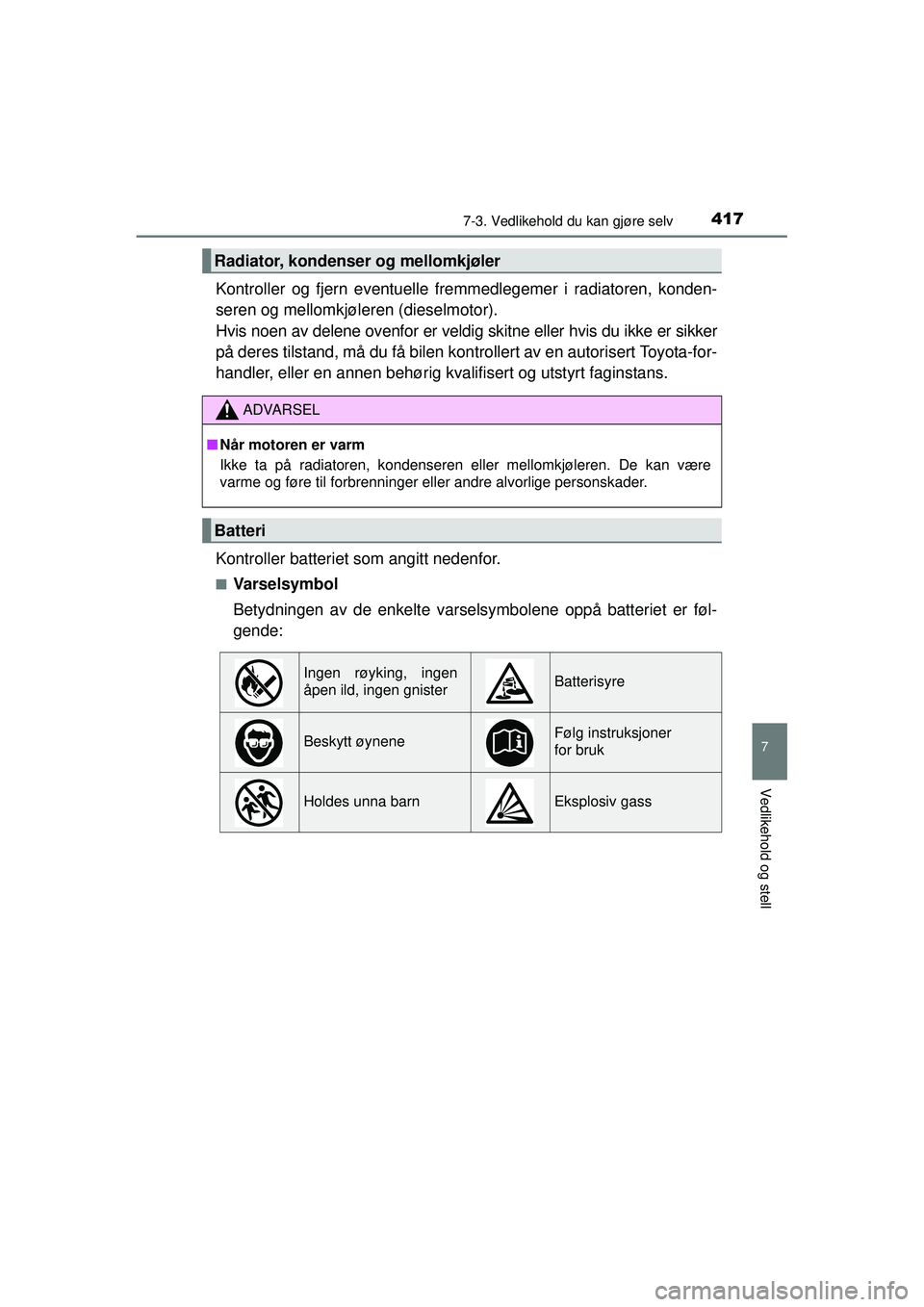

Kontroller og fjern eventuelle fremmedlegemer i radiatoren, konden-
seren og mellomkjøleren (dieselmotor).
Hvis noen av delene ovenfor er veldig skitne eller hvis du ikke er sikker
på deres tilstand, må du få bilen kontrollert av en autorisert Toyota-for-
handler, eller en annen behørig kvalifisert og utstyrt faginstans.
Kontroller batteriet som angitt nedenfor.
■Varselsymbol
Betydningen av de enkelte varselsymbolene oppå batteriet er føl-
gende:
Radiator, kondenser og mellomkjøler
ADVARSEL
■ Når motoren er varm
Ikke ta på radiatoren, kondenseren eller mellomkjøleren. De kan være
varme og føre til forbrenninger eller andre alvorlige personskader.
Batteri
Ingen røyking, ingen
åpen ild, ingen gnisterBatterisyre
Beskytt øyneneFølg instruksjoner
for bruk
Holdes unna barnEksplosiv gass
OM20C20NO.book Page 417 Thursday, April 30, 2015 5:07 PM

4187-3. Vedlikehold du kan gjøre selv
OM20C20NO■

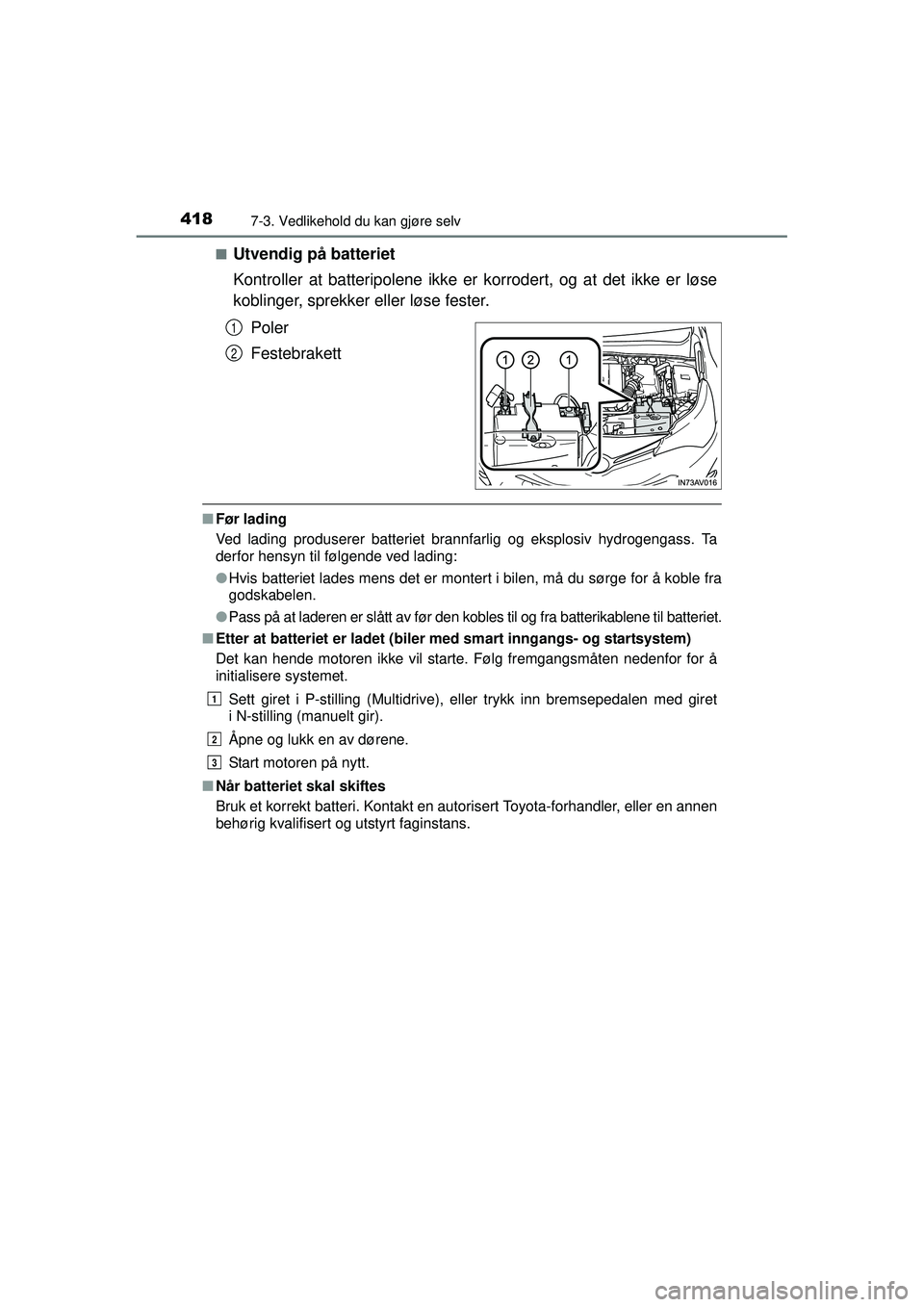

Utvendig på batteriet
Kontroller at batteripolene ikke er korrodert, og at det ikke er løse
koblinger, sprekker eller løse fester.
Poler
Festebrakett
■Før lading
Ved lading produserer batteriet brannfarlig og eksplosiv hydrogengass. Ta
derfor hensyn til følgende ved lading:
●Hvis batteriet lades mens det er monter t i bilen, må du sørge for å koble fra
godskabelen.
● Pass på at laderen er slått av før den kobles til og fra batterikablene til batteriet.
■ Etter at batteriet er ladet (biler med smart inngangs- og startsystem)
Det kan hende motoren ikke vil starte. Følg fremgangsmåten nedenfor for å
initialisere systemet.
Sett giret i P-stilling (Multidrive), eller trykk inn bremsepedalen med giret
i N-stilling (manuelt gir).
Åpne og lukk en av dørene.
Start motoren på nytt.
■ Når batteriet skal skiftes
Bruk et korrekt batteri. Kontakt en autorisert Toyota-forhandler, eller en annen
behørig kvalifisert og utstyrt faginstans.
1
2
1
2
3
