TOYOTA AVENSIS 2015 Kasutusjuhend (in Estonian)

301
2-4. Juhtimist hõlbustavad süsteemid
2
Sõitmine
AVENSIS_OM_OM20B99E_(EE)
Nurgaandurid
Takistuse tuvastusvahemik
Umbes 45 cm
Umbes 160 cm
Takistuse tuvastusvahemikku
kuvatakse vasakul. Kui takistus
on anduritele liiga lähedal, ei saa
takistust tuvastada.
Andurite tööpiirkonnad võivad
oleneda takistuse kujust ja muu-
dest teguritest.
Vahemaad kuvatakse kui Helisignaal
45 kuni 37,5 cm Keskmine
37,5 kuni 25 cm Väike
Rohkem kui 25 cm Pidev
AVENSIS_OM_OM20B99E_(EE).book Page 301 Monday, January 20, 2014 1:34 AM

302
2-4. Juhtimist hõlbustavad süsteemid
AVENSIS_OM_OM20B99E_(EE)
■
Kasutamise eeltingimused
Intelligentse lukustus- ja käivitussüsteemiga autod:
Süütelüliti on režiimis “IGNITION ON” ja sisse on lülitatud tagurduskäik.
Intelligentse lukustus- ja käivitussüsteemita autod:
Süütelüliti on režiimis “ON” ja sisse on lülitatud tagurduskäik.
■ Takistuste tuvastamine
● Andurite tööd võivad mõjutada sõiduki ja ümbruse olukord. Allpool on
loetletud mõned sellised olukorrad.
• Anduril on pori, lumi või jää. (Lahenduseks on anduri ülepü\
hkimine.)
• Andur on külmunud. (Lahenduseks on anduri sulatamine.)
• Andur on kinnikaetud.
• Auto on kuuma päikese käes või väga külmas kohas
• Konarlikul, kurvilisel või kruusateel või murul sõites
• Kui läheduses on teine ultraheliallikas (auto signaal, mootorratta müra,
raskete sõidukite õhulaine pidurdamise või teise auto parkimisandurid)
• Tugevas vihmas või vees sõites, kui vesi pritsib anduritele
• Auto on märkimisväärselt ühele küljele kaldu.
• Paigaldatud on kaubanduslik kaitsevõre või raadioantemm
• Järsus kurvis tagurdamisel
• Paigaldatud on haagisekonks
• Kaitserauda või andurit tabab tugev löök
• Auto vedrustust on muudetud
Lisaks eespool loetletud näidetele võivad andurid mõnikord takistusest
enneaegselt teavitada.
AVENSIS_OM_OM20B99E_(EE).book Page 302 Monday, January 20, 2014 1:34 AM

303
2-4. Juhtimist hõlbustavad süsteemid
2
Sõitmine
AVENSIS_OM_OM20B99E_(EE)
●
(nt takistuse kuju tõttu) Pöörake erilist tähelepanu järgmistele takistus-
tele:
• Peenikesed objektid nagu traat, piirdeaed või köis
• Laineid neelavad esemed nagu puuvill või lumi
• Teravad nurgad
• Madalad esemed
• Esemed, mille üleosa ulatab üle alumise osa
HOIATUS
■Ohutusabinõud
Pöörake tähelepanu järgmistele ohutusabinõudele.
Vastasel korral võite õnnetuse põhjustada.
● Ärge kasutage parkimisandureid suur emal kiirusel kui 10 km/h.
● Ärge paigaldage andurite tööpiirkondadesse lisavarustust.
MÄRKUS
■Auto pesemine
Ärge suunake anduritele tugevat vee- või aurujuga.
See võib põhjustada andurite rikke.
AVENSIS_OM_OM20B99E_(EE).book Page 303 Monday, January 20, 2014 1:34 AM

304
2-4. Juhtimist hõlbustavad süsteemid
AVENSIS_OM_OM20B99E_(EE)

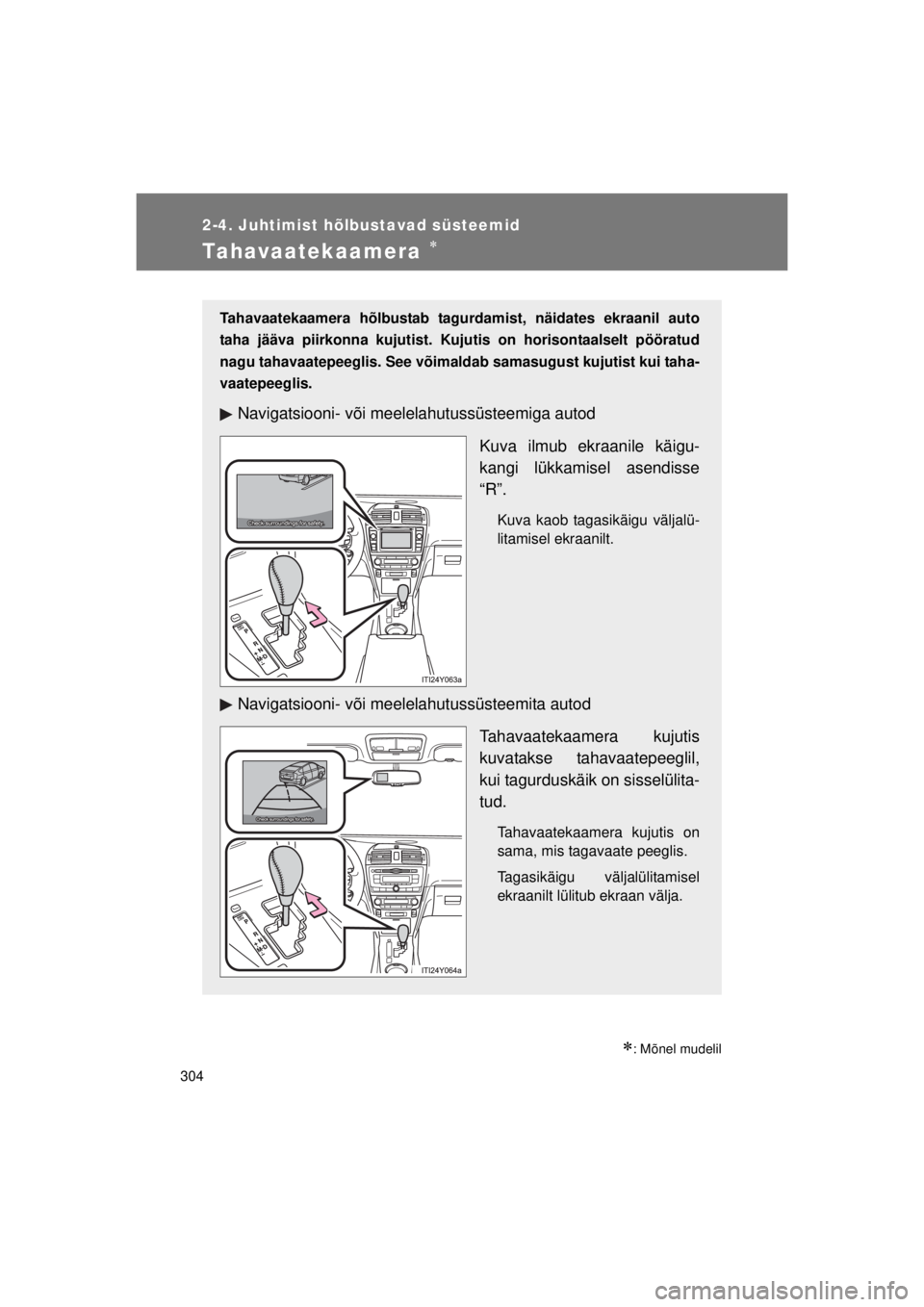

Tahavaatekaamera 
: Mõnel mudelil
Tahavaatekaamera hõlbustab tagurdamist, näidates ekraanil auto
taha jääva piirkonna kujutist. Ku jutis on horisontaalselt pööratud
nagu tahavaatepeeglis. See võimalda b samasugust kujutist kui taha-
vaatepeeglis.
Navigatsiooni- või meelelahutussüsteemiga autod
Kuva ilmub ekraanile käigu-
kangi lükkamisel asendisse
“R”.
Kuva kaob tagasikäigu väljalü-
litamisel ekraanilt.
Navigatsiooni- või meelelahutussüsteemita autodTahavaatekaamera kujutis
kuvatakse tahavaatepeeglil,
kui tagurduskäik on sisselülita-
tud.
Tahavaatekaamera kujutis on
sama, mis tagavaate peeglis.
Tagasikäigu väljalülitamisel
ekraanilt lülitub ekraan välja.
AVENSIS_OM_OM20B99E_(EE).book Page 304 Monday, January 20, 2014 1:34 AM

305
2-4. Juhtimist hõlbustavad süsteemid
2
Sõitmine
AVENSIS_OM_OM20B99E_(EE)
■
Tahavaatekaamera abijooned (nav igatsiooni- ja meelelahutus-
süsteemita autod)
Ekraanil kuvatakse abijooni.
Kuvatavad abijooned võivad põhiekraanil kuvatavatest erineda.
Sõiduki laiuse abijoon (sinine)
See näitab sõiduki eeldatavat laiust.
Kauguse abijoon (sinine)
See joon näitab auto alumisest kaitserauast umbes 1 m kaugust asendit maa-
pinnal.
Kauguse abijoon (punane)
See joon näitab auto alumisest kaitserauast umbes 0,5 m kaugust asendit
maapinnal.
Sõiduki keskpunkti abijoon (sinine)
See joon näitab sõiduki eeldatavat keskpunkti maapinnal.
AVENSIS_OM_OM20B99E_(EE).book Page 305 Monday, January 20, 2014 1:34 AM

306
2-4. Juhtimist hõlbustavad süsteemid
AVENSIS_OM_OM20B99E_(EE)
■
Kasutamise eeltingimused
Intelligentse lukustus- ja käivitussüsteemiga autod:
Süütelüliti on režiimis “IGNITION ON” ja sisse on lülitatud tagurduskäik.
Intelligentse lukustus- ja käivitussüsteemita autod:
Süütelüliti on režiimis “ON” ja sisse on lülitatud tagurduskäik.
■ Ekraani ümberlülitamine (navigats iooni- ja meelelahutussüsteemita
autod)
■ Tahavaatekaamera kaamera kasutamine (n avigatsiooni- ja meelelahu-
tussüsteemita autod)
Pimestamisvastane funktsioon lülitub tahavaatepeeglil välja.
■ Automaatne väljalülitamine (navigats iooni- ja meelelahutussüsteemita
autod)
Tahavaatekaamera kuva lülitub automaatselt 5 minuti möödudes välja.
Ekraani kuvamisel vajutage tahavaate-
peegli "AUTO" nupule kuva sisse- või väl-
jalülitamiseks.
Sisselülitamine: Süttib roheline märgutuli.
Väljalülitamine: Süttib roheline märgutuli.
AVENSIS_OM_OM20B99E_(EE).book Page 306 Monday, January 20, 2014 1:34 AM

307
2-4. Juhtimist hõlbustavad süsteemid
2
Sõitmine
AVENSIS_OM_OM20B99E_(EE)
■
Kaamera vaateväli
■ Ettevaatusabinõud (navigatsiooni- võ i meelelahutussüsteemita autod)
Kaamera vaateväli on piiratud. Ekraanil ei
kuvata takistusi, mis on põrkeraua nur-
kade lähedal või põrkeraua all.
Kaamera vaateväli võib oleneda koor-
mast ja teeoludest.
Kaamera kasutab spetsiaalset objektiivi.
Kujutisel kuvatav kaugus erineb tegeli-
kust kaugusest.
Kaitseraua nurgad
Kui auto taga on järsk tõus, näivad objek-
tid kaugemal kui need tegelikult on.
AVENSIS_OM_OM20B99E_(EE).book Page 307 Monday, January 20, 2014 1:34 AM

308
2-4. Juhtimist hõlbustavad süsteemid
AVENSIS_OM_OM20B99E_(EE)
Kui auto taga on järsk langus, näivad
objektid lähemat kui need tegelikult on.
Ekraanil kuvatav kaugus kolmemõõtme-
listest objektidest (nt. autod) ja lameda-
test objektidest (teepind) erineb tegelikust
kaugusest järgnevalt.
Tegelikkuses , C = A < B (C ja A on võrd-
sel kaugusel; B on kaugemal kui C ja A).
Ekraanil siiski näib olukord järgnevana: A
< B < C.
Ekraanilt paistab nagu veoauto oleks par-
kinud 0,5 m kaugemale. Kui te tegelikku-
ses pargite punkti A, põrkate te
veoautoga kokku.
AVENSIS_OM_OM20B99E_(EE).book Page
308 Monday, January 20, 2014 1:34 AM

309
2-4. Juhtimist hõlbustavad süsteemid
2
Sõitmine
AVENSIS_OM_OM20B99E_(EE)
■
Tahavaatekaamera
Kujutist võib olla järgmistel juhtudel raske
näha, isegi kui tahavaatekaamera toimib
laitmatult:
● Väljas on pime (nt öösel).
● Temperatuur on objektiivi lähedal väga
kõrge või madal.
● Objektiivil on veepiisad või õhuniiskus
on suur (nt vihmas).
● Objektiiv on kinnikaetud (nt lume või
poriga).
● Päike või autotuli paistab otse objektiivi.
● Heledad objektid (nt valged seinad)
peegelduvad kaamera kaudu peegli
pinnale (navigatsiooni- ja meelelahu-
tussüsteemita autod)
● Objektiiv on kriimustatud või määrdu-
nud.
AVENSIS_OM_OM20B99E_(EE).book Page 309 Monday, January 20, 2014 1:34 AM

310
2-4. Juhtimist hõlbustavad süsteemid
AVENSIS_OM_OM20B99E_(EE)
■
Ere valgus
■ Võbelus
Kui tahavaatekaamerat kasutatakse luminofoor-, naatrium-, elavhõbe- vms
lampide valguses, võivad valgusallikad ja valgustatud objektid kujutisel
võbeleda.
Kui kaamerasse paistab ere valgus, või-
vad ilmneda kaamerale omased reflek-
sid.
*
*
: Kui objektiivi paistab ere valgus (nt auto
kerelt peegelduv päikesevalgus), võib
kujutisel valgusallikat vertikaalne triip
läbida.
AVENSIS_OM_OM20B99E_(EE).book Page 310 Monday, January 20, 2014 1:34 AM
