TOYOTA AVENSIS 2015 Kasutusjuhend (in Estonian)

571
4-3. Omal käel hooldamine
4
Hooldus
AVENSIS_OM_OM20B99E_(EE)

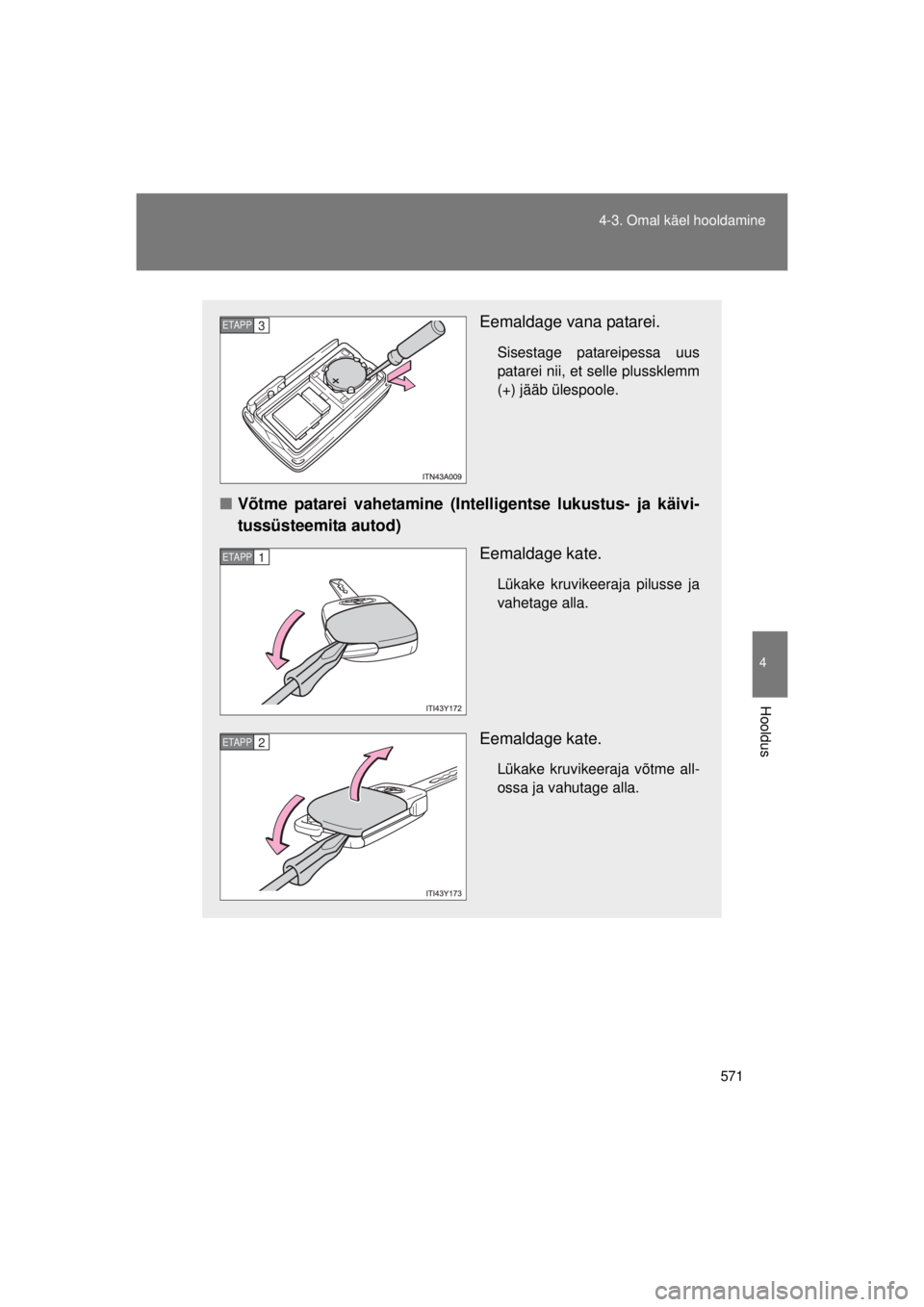

Eemaldage vana patarei.
Sisestage patareipessa uus
patarei nii, et selle plussklemm
(+) jääb ülespoole.
■
Võtme patarei vahetamine (Intel ligentse lukustus- ja käivi-
tussüsteemita autod)
Eemaldage kate.
Lükake kruvikeeraja pilusse ja
vahetage alla.
Eemaldage kate.
Lükake kruvikeeraja võtme all-
ossa ja vahutage alla.
ETAPP3
ETAPP1
ETAPP2
AVENSIS_OM_OM20B99E_(EE).book Page 571 Monday, January 20, 2014 1:34 AM

572
4-3. Omal käel hooldamine
AVENSIS_OM_OM20B99E_(EE)
■
Võtme patarei tühjenemine
Patarei tühjenemisel võite täheldada järgmist.
● Intelligentne lukustus- ja käivitussü steem või kaugjuhtimispult ei toimi
laitmatult.
● Võtme töökaugus väheneb.
■ Kasutage järgmisi liitiumpatareisid.
Intelligentse lukustus- ja käivitussüsteemiga autod CR1632
Ilma Intelligentse lukustus- ja käivitussüsteemita autod: CR2016
● Uue patarei saate Toyota volitatud müügiesindajalt, mõnelt teiselt kvalifit-
seeritud asjatundjalt või kauplusest, kus müüakse kodumasinaid, kaame-
raid jms.
● Vahetage patarei sama või samaväärset tüüpi patarei vastu, mida soovi-
tab Toyota volitatud teenindus või mõnel teisel kvalifitseeritud asjatundja.
● Vabanege pruugitud patareidest vastavalt kohalikele eeskirjadele.
Eemaldage vana patarei.
Sisestage patareipessa uus
patarei nii, et selle plussklemm
(+) jääb ülespoole.
ETAPP3
AVENSIS_OM_OM20B99E_(EE).book Page 572 Monday, January 20, 2014 1:34 AM

573
4-3. Omal käel hooldamine
4
Hooldus
AVENSIS_OM_OM20B99E_(EE)
HOIATUS
■
Eemaldatud patarei ja muud osad
Laps võib patarei vms allaneelamisel lämbuda. Hoidke lastele kättesaama-
tus kohas. Hoiatuse eiramine võib kaasa tuua üliraskeid vigastusi.
■ Intelligentse lukustus- ja käi vitussüsteemi vastavustunnistused
VA L E PATA R E I V Õ I B P L A H VATA D A . VA B A N E G E P R U U G I T U D PATA R E I -
DEST VASTAVALT KOHALIKELE EESKIRJADELE.
MÄRKUS
■ Patarei vahetamine
Pöörake tähelepanu järgmistele ohutusabinõudele.
● Vahetage patareid alati kuivade kätega.
Niiskus võib põhjustada roostetamist.
● Ärge puudutage ega liigutage ühtegi võtme sisedetaili.
● Ärge klemme painutage.
● Vahetage patarei puhtas keskkonnas, hoidudes patarei sisestamisel jäät-
metest, õlidest jne.
AVENSIS_OM_OM20B99E_(EE).book Page 573 Monday, January 20, 2014 1:34 AM

574
4-3. Omal käel hooldamine
AVENSIS_OM_OM20B99E_(EE)
Sulavkaitsmed
Kui mis tahes elektriseade ei toimi, võib vastav sulavkaitse olla läbi-
põlenud. Sel juhul kontrollige kaitsmeid ja vahetage läbipõlenud
kaitsmed välja.
Intelligentse lukustus- ja käivitussüsteemiga autod: Valige
süütelüliti režiim “OFF”.
Intelligentse lukustus- ja kä ivitussüsteemita autod: Valige
süütelüliti režiim “LOCK”.
Kaitsmed leiate järgnevatest kohtadest. Kontrollige kaits-
meid, järgides alltoodud juhiseid.
■ Mootoriruum
Vajutage lukustit ja tõstke
kaas ära.
■ Salongis armatuurlaua all (vasakpoolse rooliga autod)
Armatuurlaua juhipoolne osa (tüüp A) Eemaldage kate.ETAPP1
ETAPP2
AVENSIS_OM_OM20B99E_(EE).book Page 574 Monday, January 20, 2014 1:34 AM

575
4-3. Omal käel hooldamine
4
Hooldus
AVENSIS_OM_OM20B99E_(EE)

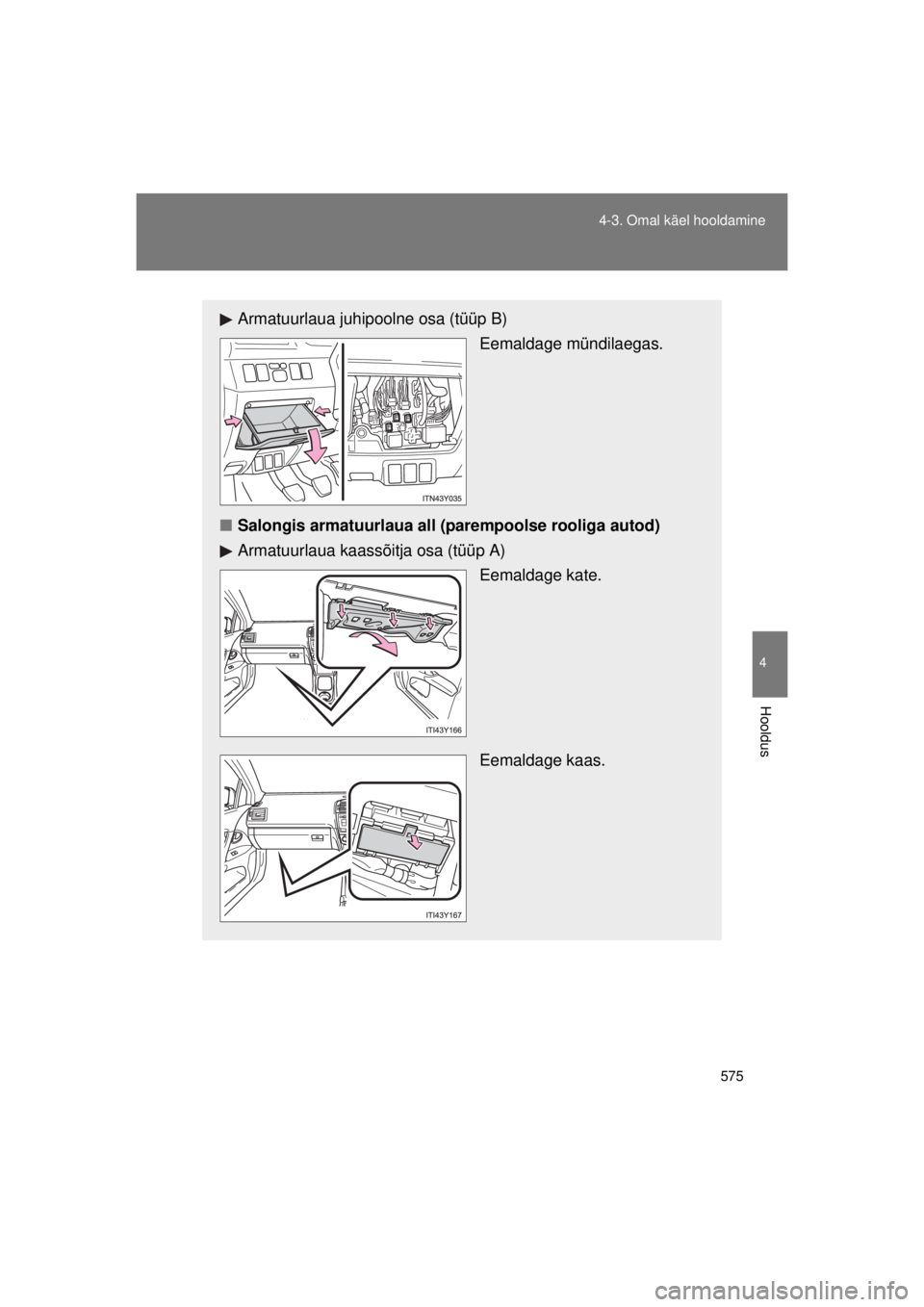

Armatuurlaua juhipoolne osa (tüüp B)
Eemaldage mündilaegas.
■ Salongis armatuurlaua all (parempoolse rooliga autod)
Armatuurlaua kaassõitja osa (tüüp A)
Eemaldage kate.
Eemaldage kaas.
AVENSIS_OM_OM20B99E_(EE).book Page 575 Monday, January 20, 2014 1:34 AM

576
4-3. Omal käel hooldamine
AVENSIS_OM_OM20B99E_(EE)

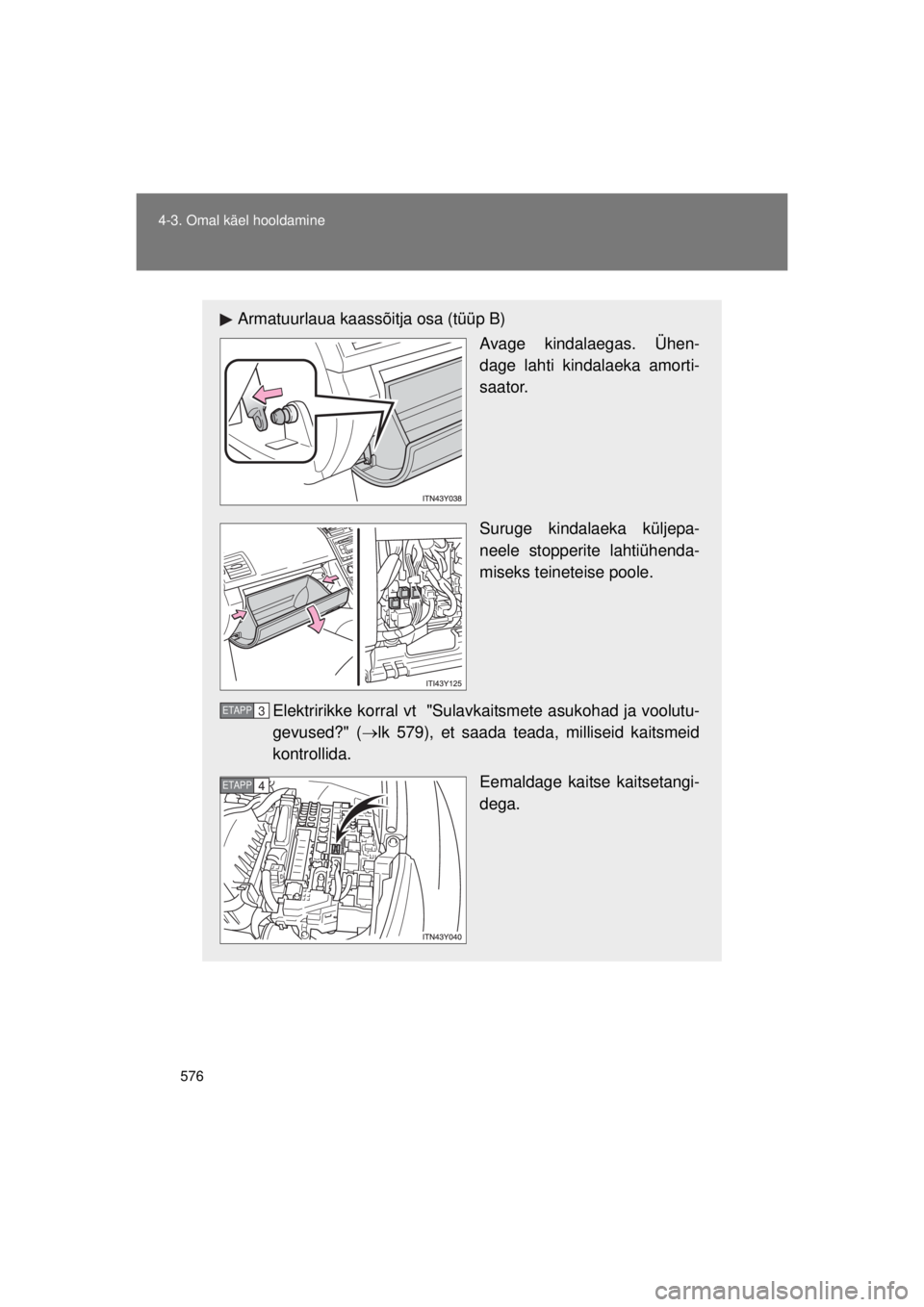

Armatuurlaua kaassõitja osa (tüüp B)
Avage kindalaegas. Ühen-
dage lahti kindalaeka amorti-
saator.
Suruge kindalaeka küljepa-
neele stopperite lahtiühenda-
miseks teineteise poole.
Elektririkke korral vt "Sulav kaitsmete asukohad ja voolutu-
gevused?" ( lk 579), et saada teada , milliseid kaitsmeid
kontrollida.
Eemaldage kaitse kaitsetangi-
dega.
ETAPP3
ETAPP4
AVENSIS_OM_OM20B99E_(EE).book Page 576 Monday, January 20, 2014 1:34 AM

577
4-3. Omal käel hooldamine
4
Hooldus
AVENSIS_OM_OM20B99E_(EE)

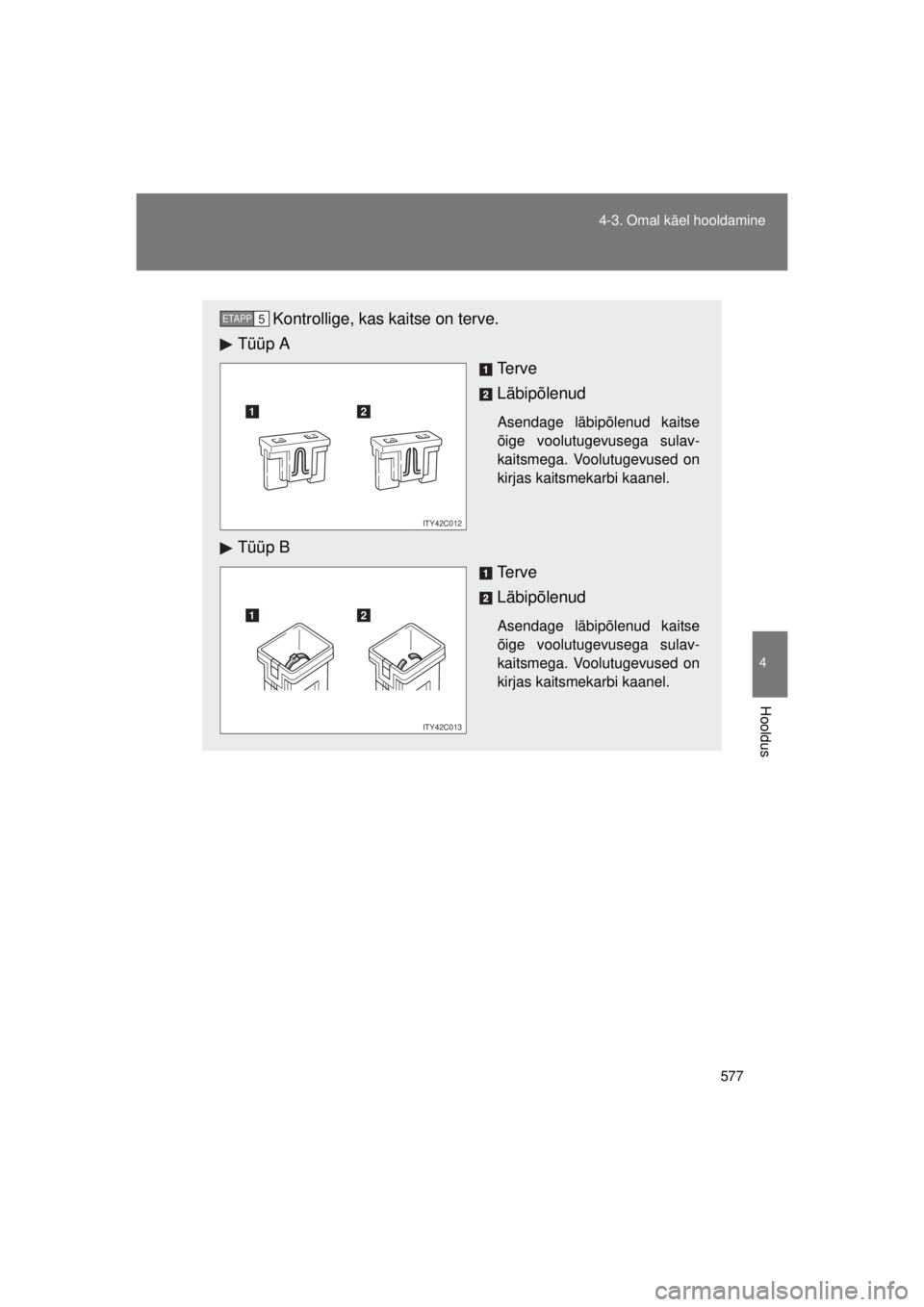

Kontrollige, kas kaitse on terve.
Tüüp A Te r v e
Läbipõlenud
Asendage läbipõlenud kaitse
õige voolutugevusega sulav-
kaitsmega. Voolutugevused on
kirjas kaitsmekarbi kaanel.
Tüüp BTe r v e
Läbipõlenud
Asendage läbipõlenud kaitse
õige voolutugevusega sulav-
kaitsmega. Voolutugevused on
kirjas kaitsmekarbi kaanel.
ETAPP5
12
ITY42C012
12
ITY42C013
AVENSIS_OM_OM20B99E_(EE).book Page 577 Monday, January 20, 2014 1:34 AM

578
4-3. Omal käel hooldamine
AVENSIS_OM_OM20B99E_(EE)

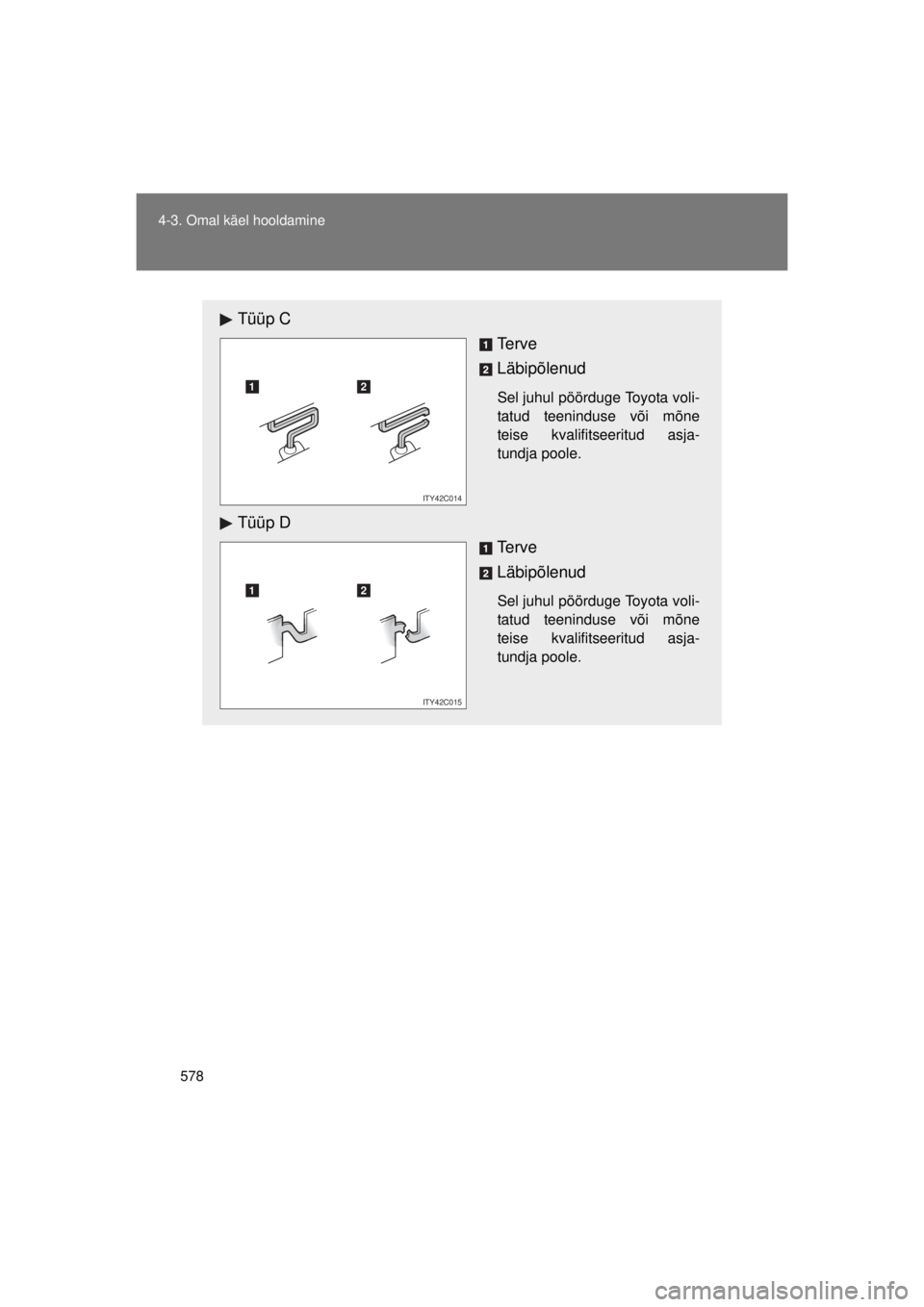

Tüüp C
Te r v e
Läbipõlenud
Sel juhul pöörduge Toyota voli-
tatud teeninduse või mõne
teise kvalifitseeritud asja-
tundja poole.
Tüüp DTe r v e
Läbipõlenud
Sel juhul pöörduge Toyota voli-
tatud teeninduse või mõne
teise kvalifitseeritud asja-
tundja poole.
12
ITY42C014
12
ITY42C015
AVENSIS_OM_OM20B99E_(EE).book Page 578 Monday, January 20, 2014 1:34 AM

579
4-3. Omal käel hooldamine
4
Hooldus
AVENSIS_OM_OM20B99E_(EE)
Sulavkaitsmete asukohad ja voolutugevused
■ Mootoriruum
SulavkaitseVoolutu-
gevusVooluahel
1H-LP CLN30 A Põhitulede pesur
2RDI FAN40 A Jahutusventilaator
3CDS FAN30 A Jahutusventilaator(id)*1
4 ABS NO.1 50 A ABS-pidurid, VSC
5 HTR 50 A Kliimaseade
AVENSIS_OM_OM20B99E_(EE).book Page 579 Monday, January 20, 2014 1:34 AM

580
4-3. Omal käel hooldamine
AVENSIS_OM_OM20B99E_(EE)
6ALT
120 A
*2
RDI FAN, CDS FAN, H-LP CLN,
PWR SEAT LH, FUEL OPN, ABS
NO.1, ABS NO.2, FR DEICER,
PSB, HTR, STV HTR, PWR OUT-
LET, HTR SUB NO.1, HTR SUB
NO.2, HTR SUB NO.3, ECU-IG
NO.2, HTR-IG, WIPER, RR
WIPER, WASHER, ECU-IG NO.1,
ECU-IG NO.3, SEAT HTR, AM1,
DOOR, STOP, P FR DOOR,
POWER, RR DOOR, RL DOOR,
OBD, ACC-B, RR FOG, FR FOG,
TI & TE, SHADE, PWR SEAT RH,
DEF, TAIL, DRL
140 A
*1
7
Elektriline rooli-
võimendi (EPS) 80 A Elektriline roolivõimendi
8GLOW
*180 A Hõõgküünlad
9P-SYSTEM
*230 A VALVEMATIC-süsteem
10 EFI MAIN
*150 A Pritseseade, EFI NO.1, EFI NO.2
11 P/I 50 A EFI MAIN, HORN, IG2, EDU
12 H-LP MAIN 50 A H-LP LH LO, H-LP RH LO, H-LP
LH HI, H-LP RH HI
13 E-PKB 30 A Elektriline seisupidur
14 SPARE 10 A Varukaitse
15 SPARE 30 A Varukaitse
16 SPARE 20 A Varukaitse
17 AMP 30 A Audiosüsteem
SulavkaitseVoolutu-
gevusVooluahel
