TOYOTA AVENSIS 2015 Manuale duso (in Italian)

4917-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C24L_(EL)
7
Manutenzione e cura

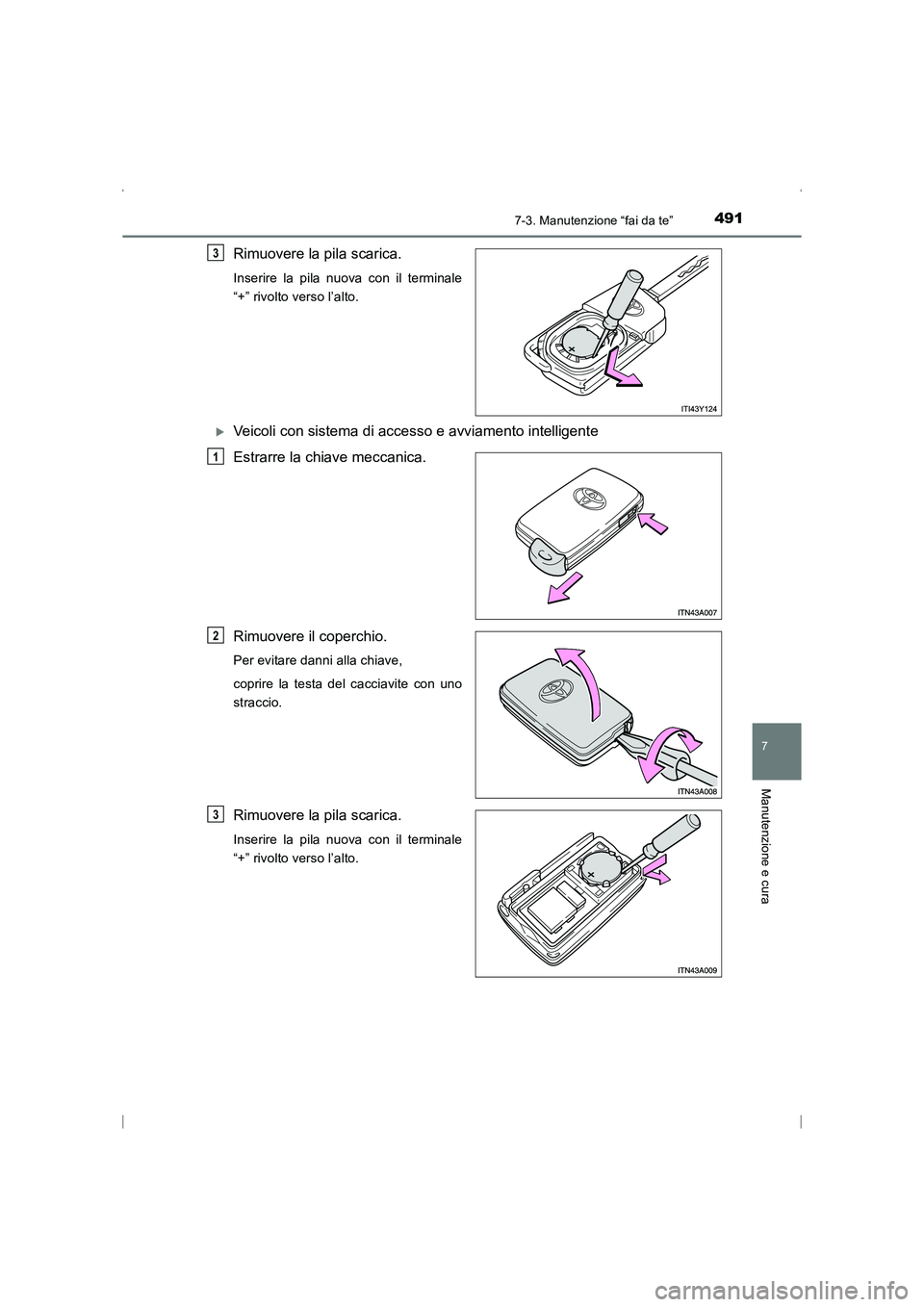

Rimuovere la pila scarica.
Inserire la pila nuova con il terminale
“+” rivolto verso l’alto.
XVeicoli con sistema di accesso e avviamento intelligente
Estrarre la chiave meccanica.
Rimuovere il coperchio.
Per evitare danni alla chiave,
coprire la testa del cacciavite con uno
straccio.
Rimuovere la pila scarica.
Inserire la pila nuova con il terminale
“+” rivolto verso l’alto.
3
1
2
3
AVENSIS_OM_OM20C24L_(EL).book Page 491 Friday, February 6, 2015 7:48 PM

4927-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C24L_(EL)

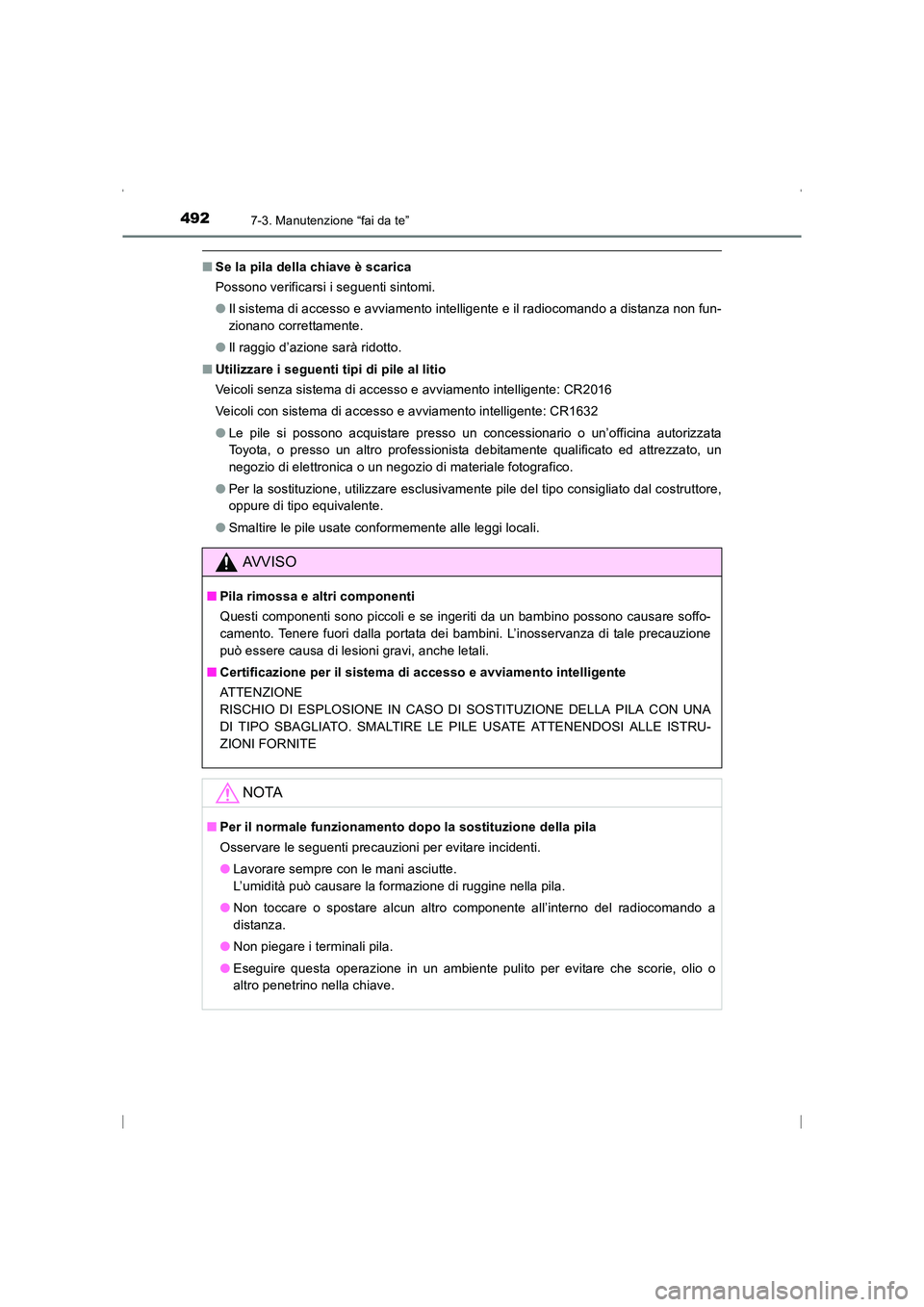

■Se la pila della chiave è scarica
Possono verificarsi i seguenti sintomi.
●Il sistema di accesso e avviamento intelligente e il radiocomando a distanza non fun-
zionano correttamente.
● Il raggio d’azione sarà ridotto.
■ Utilizzare i seguenti tipi di pile al litio
Veicoli senza sistema di accesso e avviamento intelligente: CR2016
Veicoli con sistema di accesso e avviamento intelligente: CR1632
●Le pile si possono acquistare presso un concessionario o un’officina autorizzata
Toyota, o presso un altro professionista debitamente qualificato ed attrezzato, un
negozio di elettronica o un negozio di materiale fotografico.
● Per la sostituzione, utilizzare esclusivamente pile del tipo consigliato dal costruttore,
oppure di tipo equivalente.
● Smaltire le pile usate conformemente alle leggi locali.
AVVISO
■Pila rimossa e altri componenti
Questi componenti sono piccoli e se ingeriti da un bambino possono causare soffo-
camento. Tenere fuori dalla portata dei bambini. L’inosservanza di tale precauzione
può essere causa di lesioni gravi, anche letali.
■ Certificazione per il sistema di accesso e avviamento intelligente
ATTENZIONE
RISCHIO DI ESPLOSIONE IN CASO DI SOSTITUZIONE DELLA PILA CON UNA
DI TIPO SBAGLIATO. SMALTIRE LE PILE USATE ATTENENDOSI ALLE ISTRU-
ZIONI FORNITE
NOTA
■Per il normale funzionamento do po la sostituzione della pila
Osservare le seguenti precauzioni per evitare incidenti.
● Lavorare sempre con le mani asciutte.
L’umidità può causare la formazione di ruggine nella pila.
● Non toccare o spostare alcun altro componente all’interno del radiocomando a
distanza.
● Non piegare i terminali pila.
● Eseguire questa operazione in un ambiente pulito per evitare che scorie, olio o
altro penetrino nella chiave.
AVENSIS_OM_OM20C24L_(EL).book Page 492 Friday, February 6, 20 15 7:48 PM

4937-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C24L_(EL)
7
Manutenzione e cura

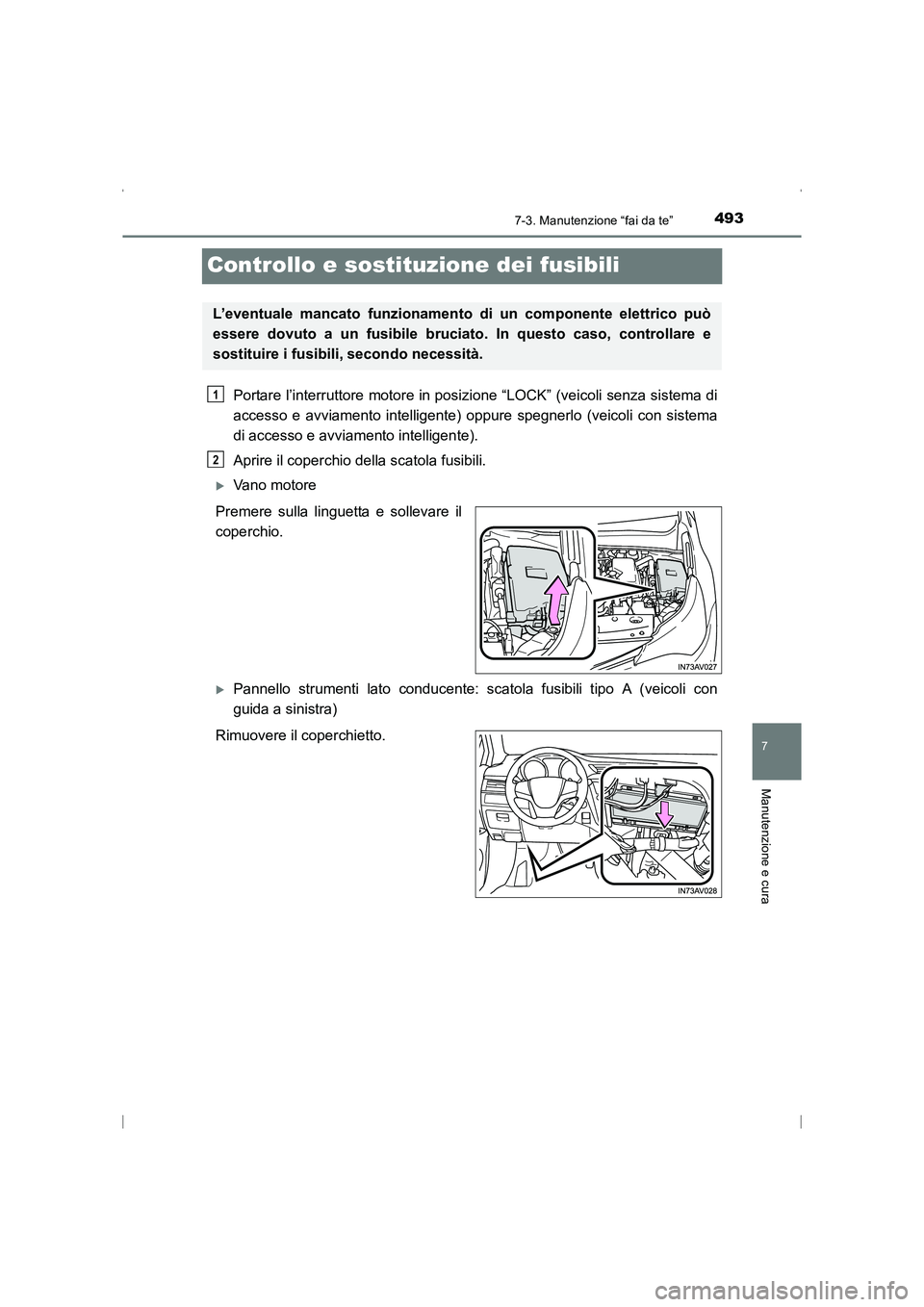

Controllo e sostituzione dei fusibili
Portare l’interruttore motore in posizione “LOCK” (veicoli senza sistema di
accesso e avviamento intelligente) oppure spegnerlo (veicoli con sistema
di accesso e avviamento intelligente).
Aprire il coperchio della scatola fusibili.
XVano motore
Premere sulla linguetta e sollevare il
coperchio.
XPannello strumenti lato conducente: scatola fusibili tipo A (veicoli con
guida a sinistra)
Rimuovere il coperchietto.
L’eventuale mancato funzionamento di un componente elettrico può
essere dovuto a un fusibile bruciato. In questo caso, controllare e
sostituire i fusibili, secondo necessità.
1
2
AVENSIS_OM_OM20C24L_(EL).book Page 493 Friday, February 6, 20 15 7:48 PM

4947-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C24L_(EL)

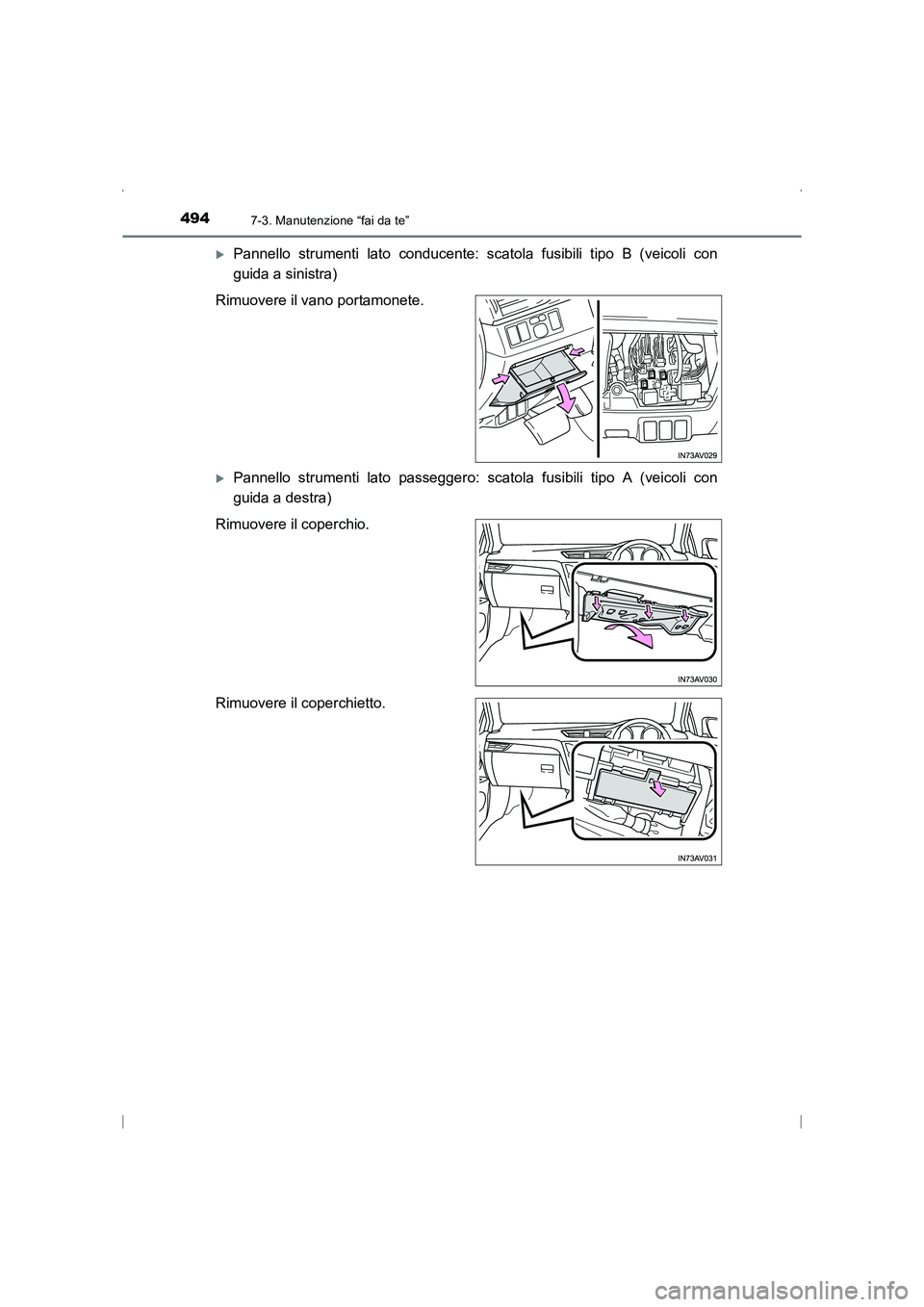

XPannello strumenti lato conducente: scatola fusibili tipo B (veicoli con
guida a sinistra)
Rimuovere il vano portamonete.
XPannello strumenti lato passeggero: scatola fusibili tipo A (veicoli con
guida a destra)
Rimuovere il coperchio.
Rimuovere il coperchietto.
AVENSIS_OM_OM20C24L_(EL).book Page 494 Friday, February 6, 20 15 7:48 PM

4957-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C24L_(EL)
7
Manutenzione e cura

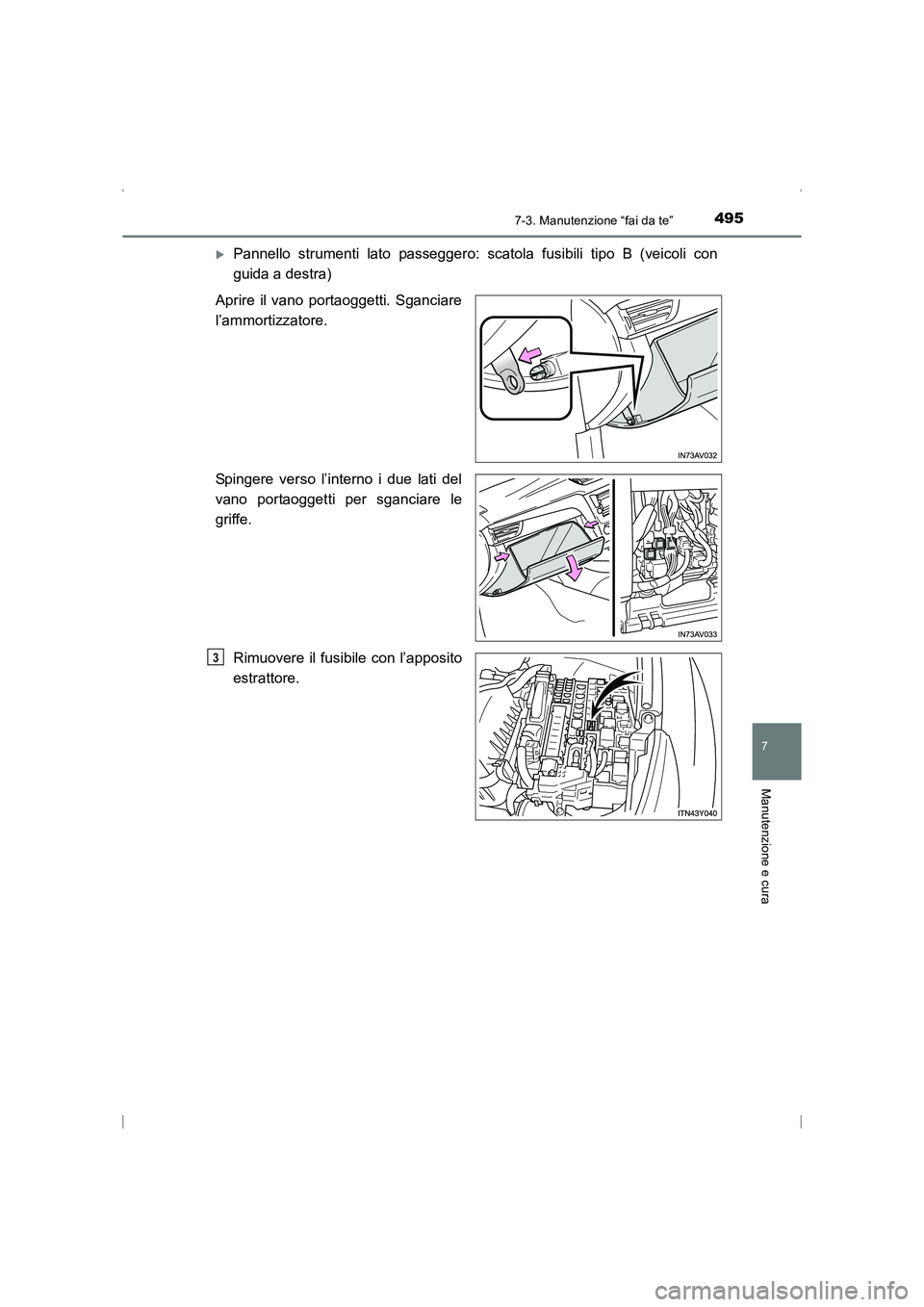

XPannello strumenti lato passeggero: scatola fusibili tipo B (veicoli con
guida a destra)
Aprire il vano portaoggetti. Sganciare
l’ammortizzatore.
Spingere verso l’interno i due lati del
vano portaoggetti per sganciare le
griffe.
Rimuovere il fusibile con l’apposito
estrattore.
3
AVENSIS_OM_OM20C24L_(EL).book Page 495 Friday, February 6, 20 15 7:48 PM

4967-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C24L_(EL)

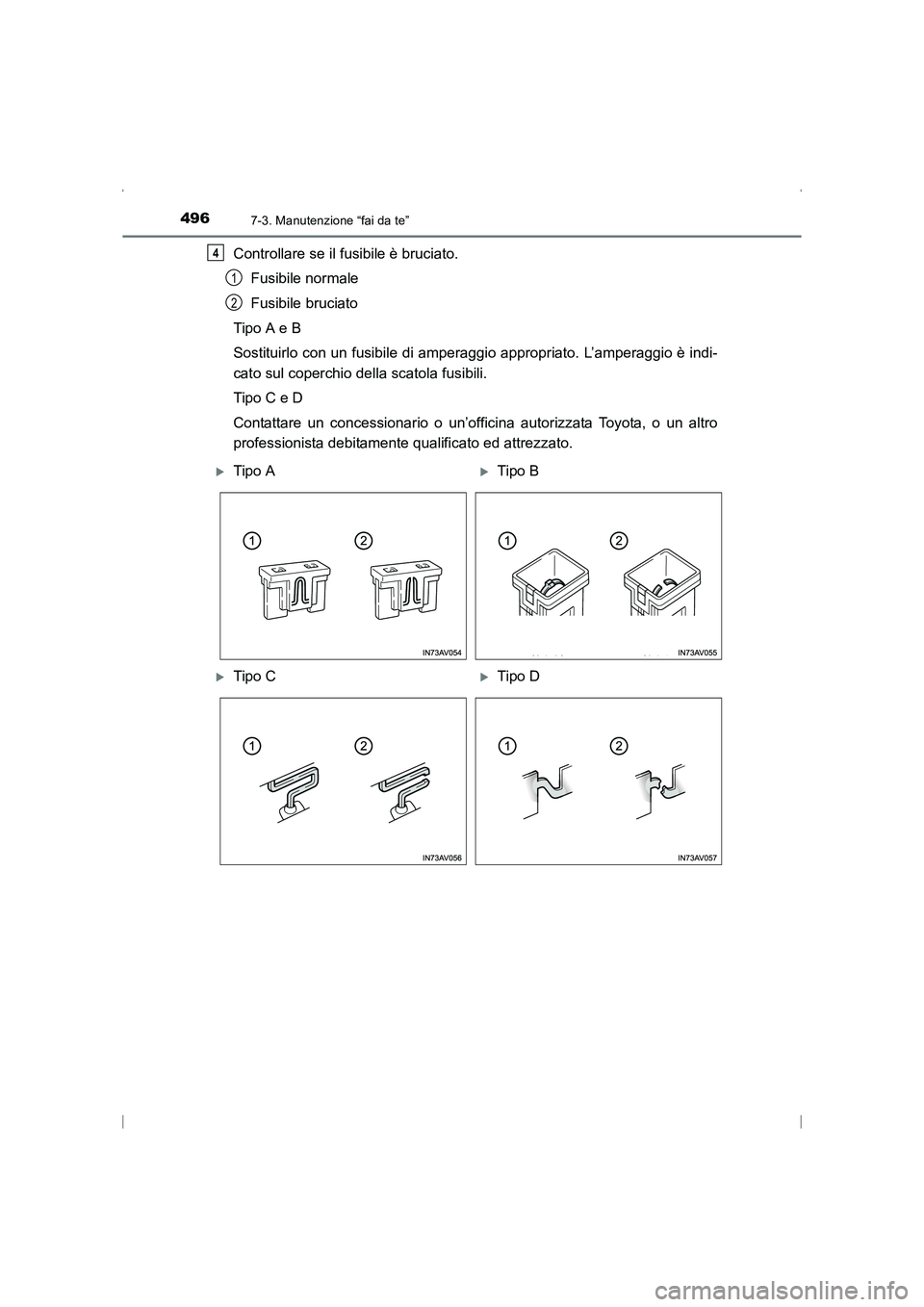

Controllare se il fusibile è bruciato.Fusibile normale
Fusibile bruciato
Tipo A e B
Sostituirlo con un fusibile di am peraggio appropriato. L’amperaggio è indi-
cato sul coperchio della scatola fusibili.
Tipo C e D
Contattare un concessionario o un’officina autorizzata Toyota, o un altro
professionista debitamente qualificato ed attrezzato.4
1
2
XTipo AXTipo B
XTipo CXTipo D
AVENSIS_OM_OM20C24L_(EL).book Page 496 Friday, February 6, 20 15 7:48 PM

4977-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C24L_(EL)
7
Manutenzione e cura

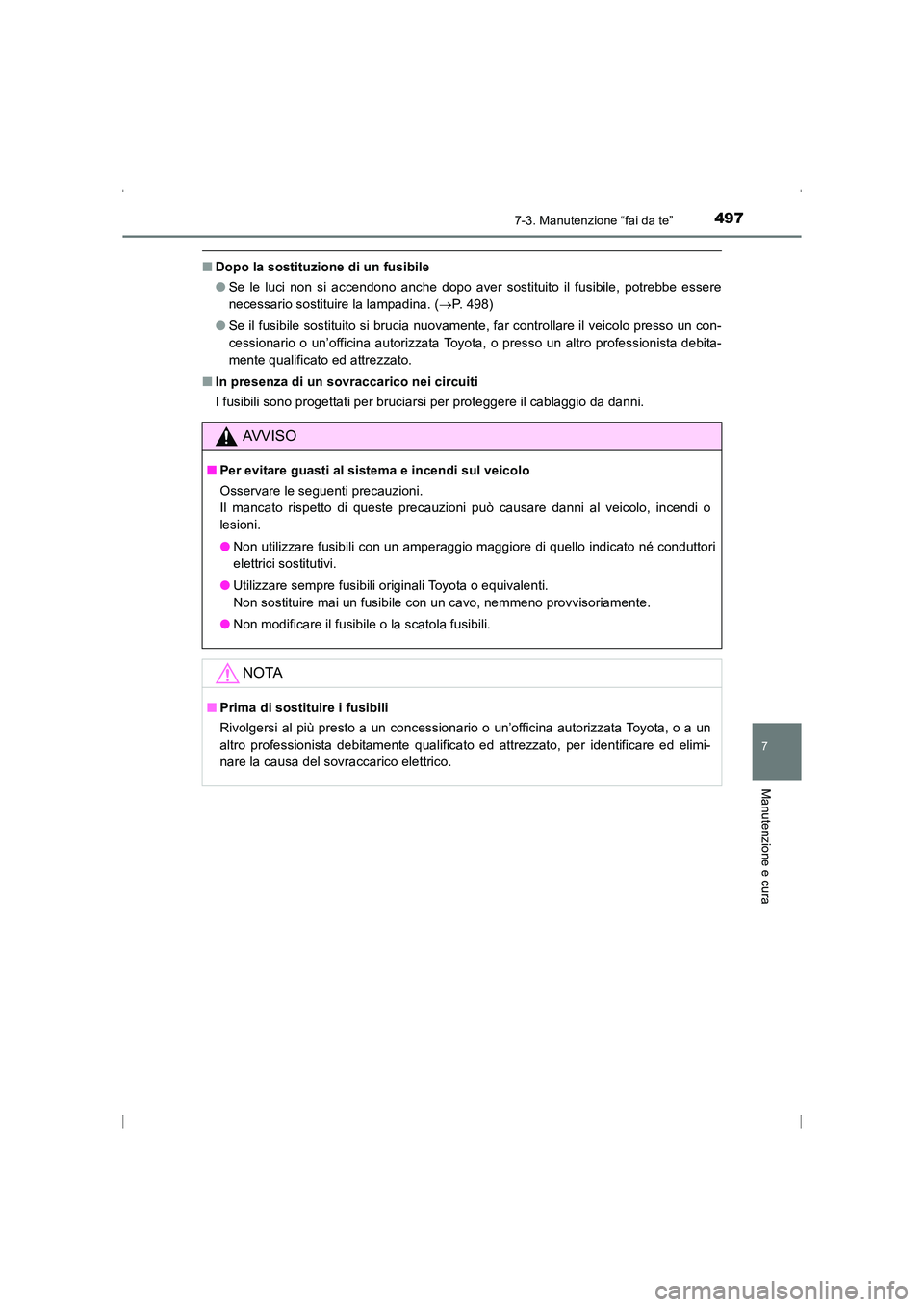

■Dopo la sostituzione di un fusibile
●Se le luci non si accendono anche dopo aver sostituito il fusibile, potrebbe essere
necessario sostituire la lampadina. ( →P. 498)
● Se il fusibile sostituito si brucia nuovamente, far controllare il veicolo presso un con-
cessionario o un’officina autorizzata Toyota, o presso un altro professionista debita-
mente qualificato ed attrezzato.
■ In presenza di un sovraccarico nei circuiti
I fusibili sono progettati per bruciarsi per proteggere il cablaggio da danni.
AVVISO
■Per evitare guasti al sistema e incendi sul veicolo
Osservare le seguenti precauzioni.
Il mancato rispetto di queste precauzioni può causare danni al veicolo, incendi o
lesioni.
●Non utilizzare fusibili con un amperaggio maggiore di quello indicato né conduttori
elettrici sostitutivi.
● Utilizzare sempre fusibili originali Toyota o equivalenti.
Non sostituire mai un fusibile con un cavo, nemmeno provvisoriamente.
● Non modificare il fusibile o la scatola fusibili.
NOTA
■Prima di sostituire i fusibili
Rivolgersi al più presto a un concessionario o un’officina autorizzata Toyota, o a un
altro professionista debitamente qualificato ed attrezzato, per identificare ed elimi-
nare la causa del sovraccarico elettrico.
AVENSIS_OM_OM20C24L_(EL).book Page 497 Friday, February 6, 20 15 7:48 PM

4987-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C24L_(EL)

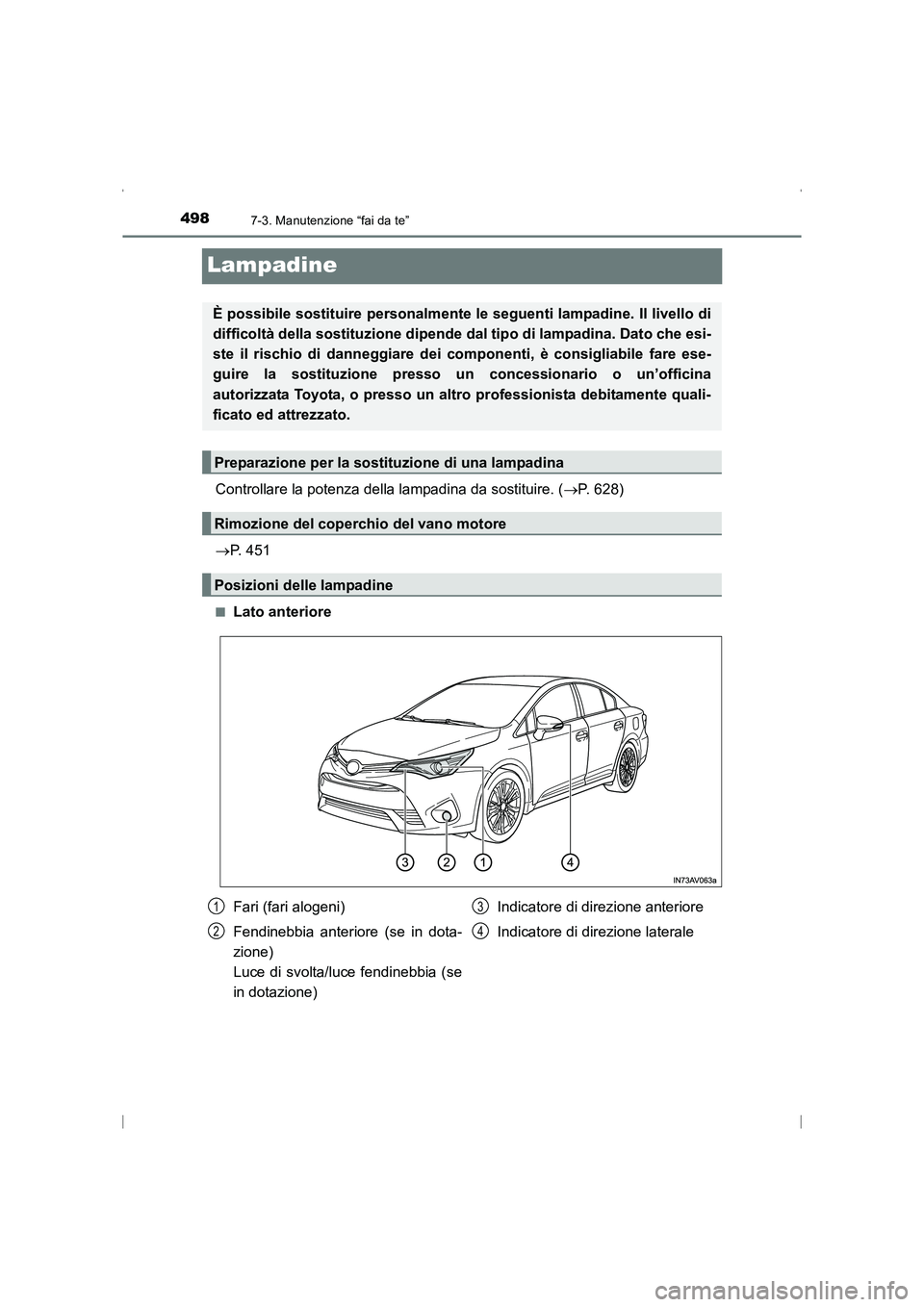

Lampadine
Controllare la potenza della lampadina da sostituire. (→P. 628)
→ P. 451
■Lato anteriore
È possibile sostituire personalmente le seguenti lampadine. Il livello di
difficoltà della sostituzione dipende dal tipo di lampadina. Dato che esi-
ste il rischio di danneggiare dei componenti, è consigliabile fare ese-
guire la sostituzione presso un concessionario o un’officina
autorizzata Toyota, o presso un altro professionista debitamente quali-
ficato ed attrezzato.
Preparazione per la sostituzione di una lampadina
Rimozione del coperchio del vano motore
Posizioni delle lampadine
Fari (fari alogeni)
Fendinebbia anteriore (se in dota-
zione)
Luce di svolta/luce fendinebbia (se
in dotazione) Indicatore di direzione anteriore
Indicatore di direzione laterale1
2
3
4
AVENSIS_OM_OM20C24L_(EL).book Page 498 Friday, February 6, 20
15 7:48 PM

4997-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C24L_(EL)
7
Manutenzione e cura

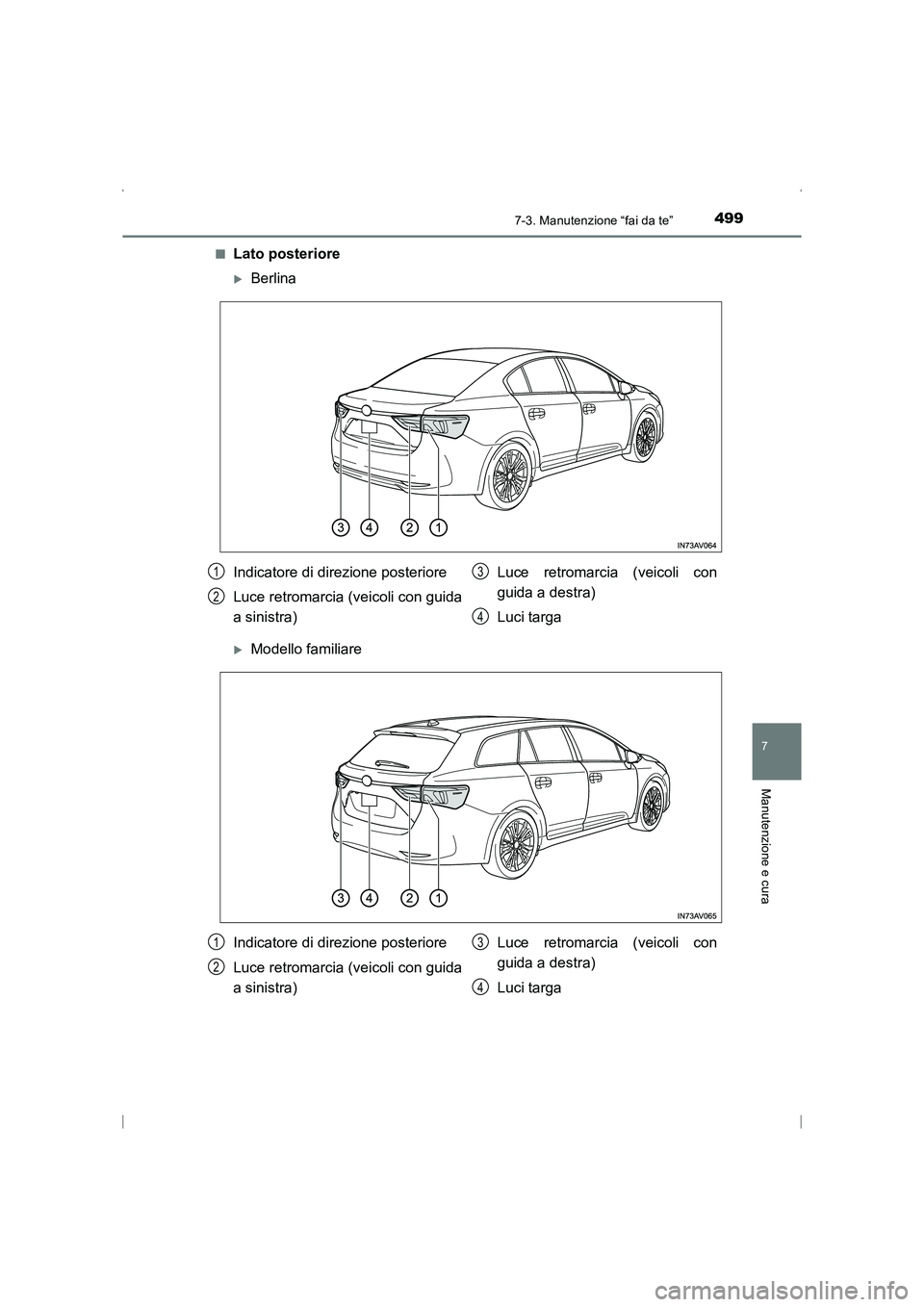

■Lato posteriore
XBerlina
XModello familiare
Indicatore di direzione posteriore
Luce retromarcia (veicoli con guida
a sinistra)Luce retromarcia (veicoli con
guida a destra)
Luci targa1
2
3
4
Indicatore di direzione posteriore
Luce retromarcia (veicoli con guida
a sinistra)Luce retromarcia (veicoli con
guida a destra)
Luci targa1
2
3
4
AVENSIS_OM_OM20C24L_(EL).book Page 499 Friday, February 6, 20
15 7:48 PM

5007-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C24L_(EL)■

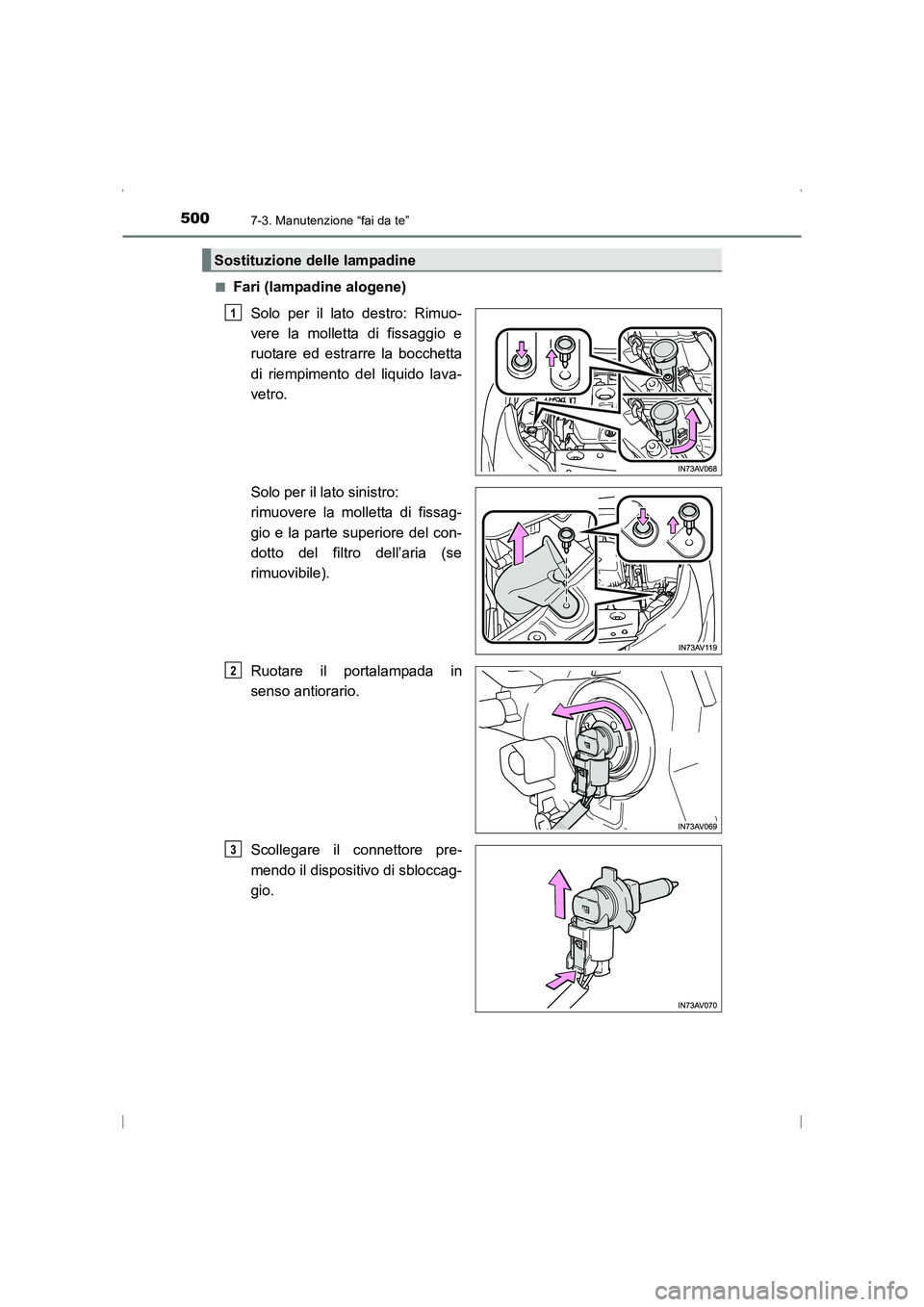

Fari (lampadine alogene)
Solo per il lato destro: Rimuo-
vere la molletta di fissaggio e
ruotare ed estrarre la bocchetta
di riempimento del liquido lava-
vetro.
Solo per il lato sinistro:
rimuovere la molletta di fissag-
gio e la parte superiore del con-
dotto del filtro dell’aria (se
rimuovibile).
Ruotare il portalampada in
senso antiorario.
Scollegare il connettore pre-
mendo il dispositivo di sbloccag-
gio.
Sostituzione delle lampadine
1
2
3
