TOYOTA AVENSIS 2015 Manuale duso (in Italian)

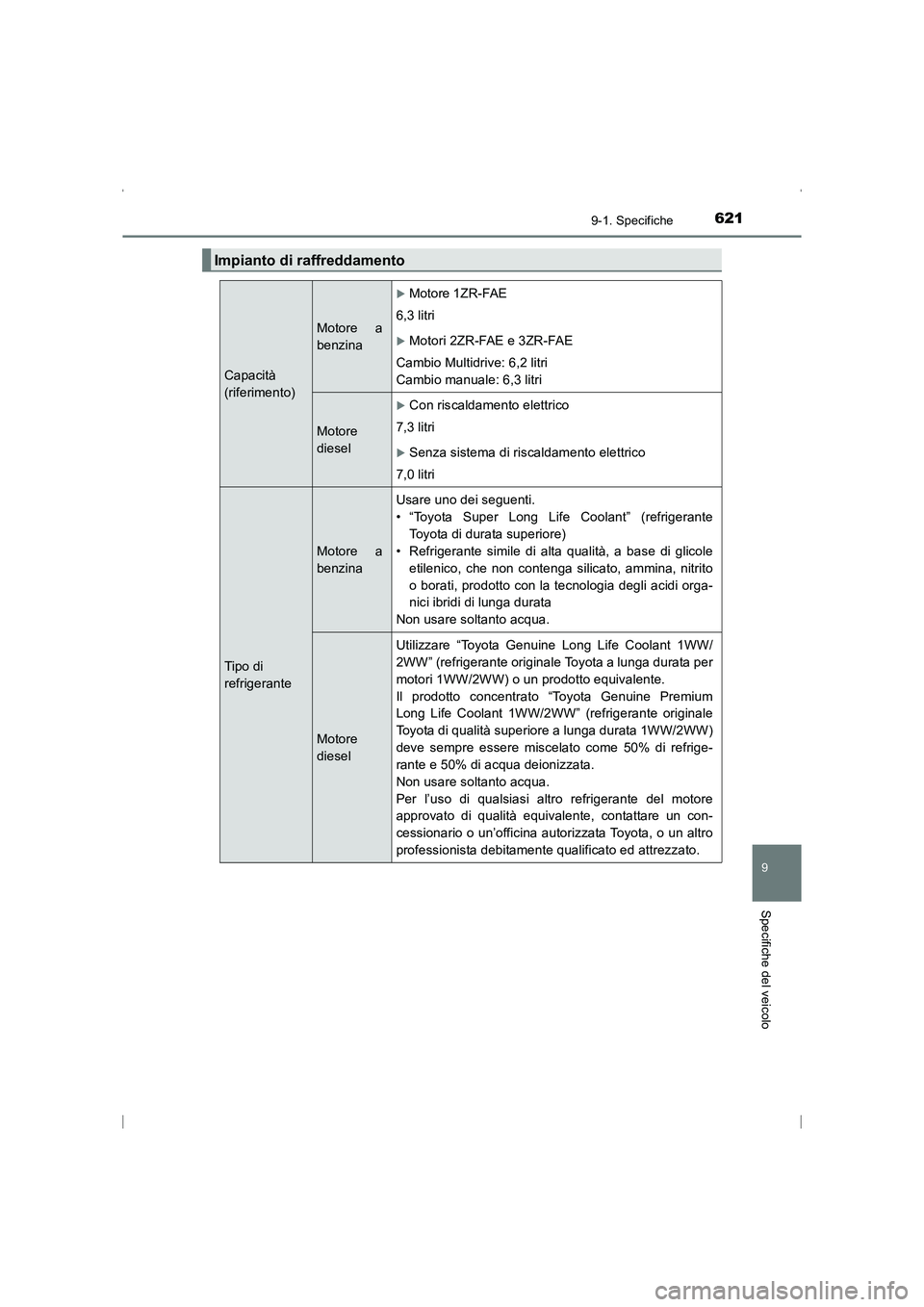

6219-1. Specifiche
AVENSIS_OM_OM20C24L_(EL)
9
Specifiche del veicolo
Impianto di raffreddamento
Capacità
(riferimento)
Motore a
benzina
XMotore 1ZR-FAE
6,3 litri
XMotori 2ZR-FAE e 3ZR-FAE
Cambio Multidrive: 6,2 litri
Cambio manuale: 6,3 litri
Motore
diesel
XCon riscaldamento elettrico
7,3 litri
XSenza sistema di riscaldamento elettrico
7,0 litri
Tipo di
refrigerante
Motore a
benzina Usare uno dei seguenti.
• “Toyota Super Long Life Coolant” (refrigerante
Toyota di durata superiore)
• Refrigerante simile di alta qualità, a base di glicole
etilenico, che non contenga silicato, ammina, nitrito
o borati, prodotto con la tecnologia degli acidi orga-
nici ibridi di lunga durata
Non usare soltanto acqua.
Motore
diesel Utilizzare “Toyota Genuine Long Life Coolant 1WW/
2WW” (refrigerante originale Toyota a lunga durata per
motori 1WW/2WW) o un prodotto equivalente.
Il prodotto concentrato “Toyota Genuine Premium
Long Life Coolant 1WW/2WW” (refrigerante originale
Toyota di qualità superiore a lunga durata 1WW/2WW)
deve sempre essere miscelato come 50% di refrige-
rante e 50% di acqua deionizzata.
Non usare soltanto acqua.
Per l’uso di qualsiasi altro refrigerante del motore
approvato di qualità equivalente, contattare un con-
cessionario o un’officina autorizzata Toyota, o un altro
professionista debitamente qualificato ed attrezzato.
AVENSIS_OM_OM20C24L_(EL).book Page 621 Friday, February 6, 20
15 7:48 PM

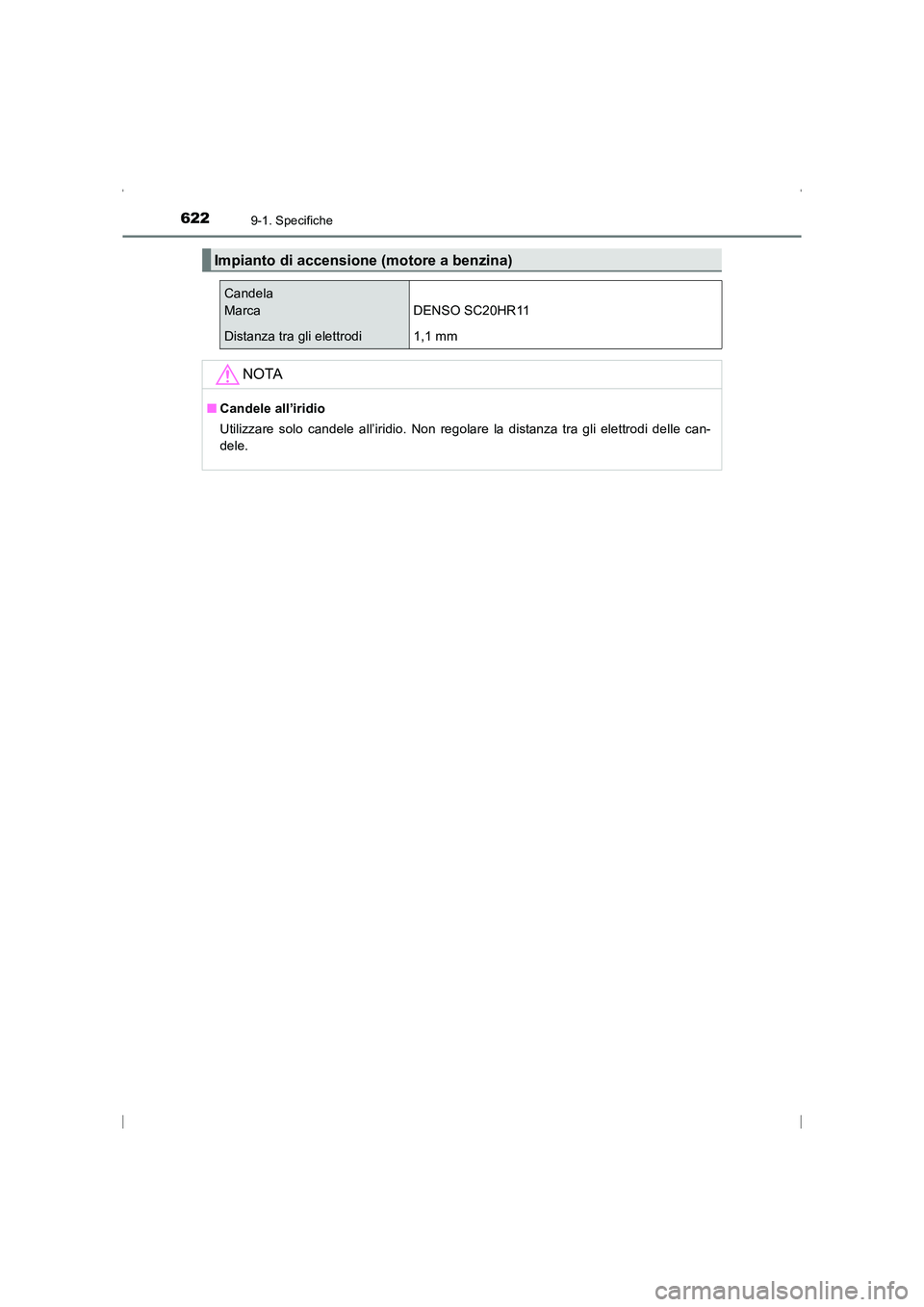

6229-1. Specifiche
AVENSIS_OM_OM20C24L_(EL)
Impianto di accensione (motore a benzina)
Candela
Marca DENSO SC20HR11
Distanza tra gli elettrodi 1,1 mm
NOTA
■Candele all’iridio
Utilizzare solo candele all’iridio. Non regolare la distanza tra gli elettrodi delle can-
dele.
AVENSIS_OM_OM20C24L_(EL).book Page 622 Friday, February 6, 20 15 7:48 PM

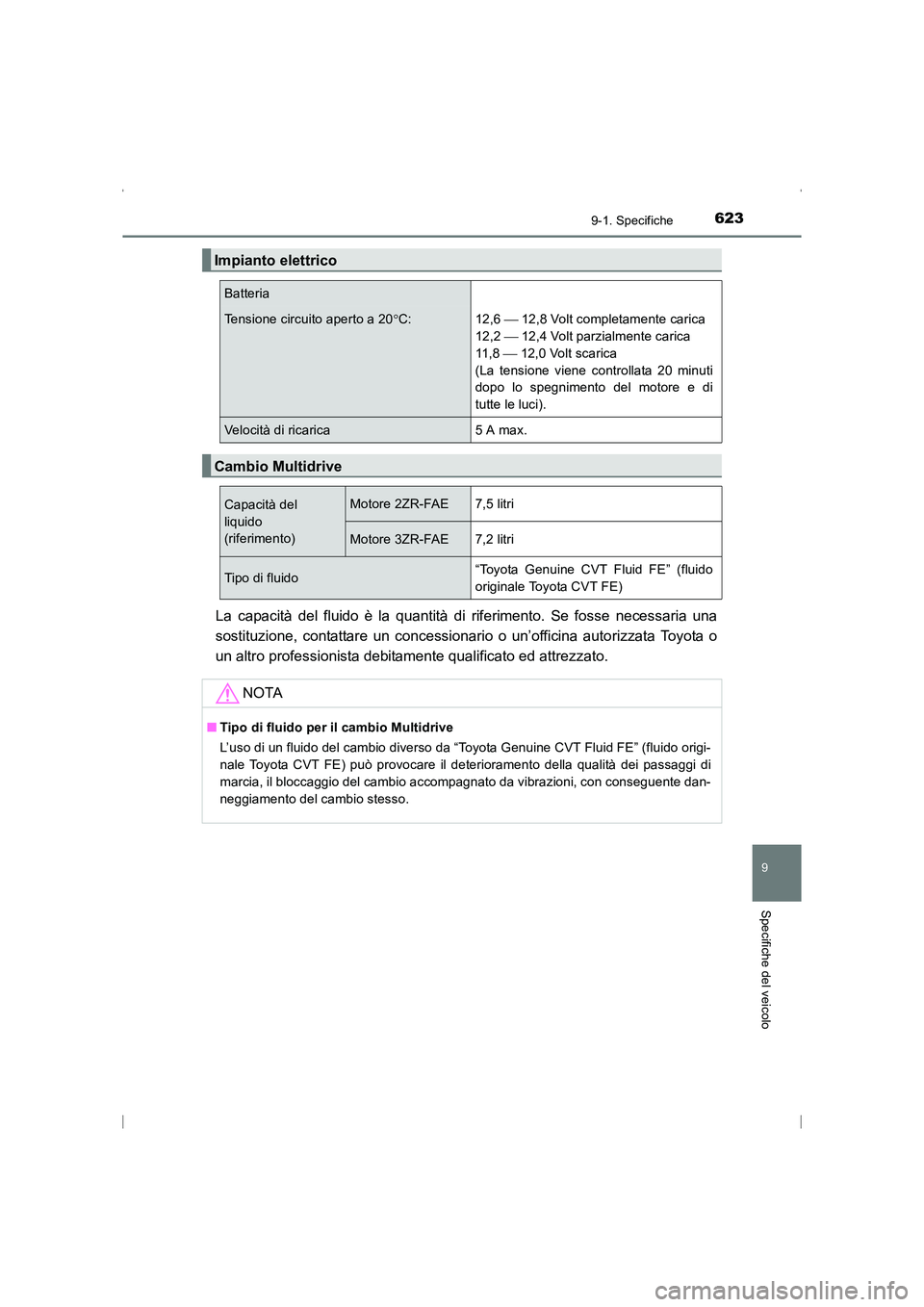

6239-1. Specifiche
AVENSIS_OM_OM20C24L_(EL)
9
Specifiche del veicolo
La capacità del fluido è la quantità di riferimento. Se fosse necessaria una
sostituzione, contattare un concessionario o un’officina autorizzata Toyota o
un altro professionista debitamente qualificato ed attrezzato.
Impianto elettrico
Batteria
Tensione circuito aperto a 20 °C: 12,6  12,8 Volt completamente carica
12,2  12,4 Volt parzialmente carica
11 , 8  12,0 Volt scarica
(La tensione viene controllata 20 minuti
dopo lo spegnimento del motore e di
tutte le luci).
Velocità di ricarica 5 A max.
Cambio Multidrive
Capacità del
liquido
(riferimento)Motore 2ZR-FAE7,5 litri
Motore 3ZR-FAE7,2 litri
Tipo di fluido“Toyota Genuine CVT Fluid FE” (fluido
originale Toyota CVT FE)
NOTA
■ Tipo di fluido per il cambio Multidrive
L’uso di un fluido del cambio diverso da “Toyota Genuine CVT Fluid FE” (fluido origi-
nale Toyota CVT FE) può provocare il deterioramento della qualità dei passaggi di
marcia, il bloccaggio del cambio accompagnato da vibrazioni, con conseguente dan-
neggiamento del cambio stesso.
sec_09-01.fm Page 623 Tuesday, February 24, 2015 6:56 PM

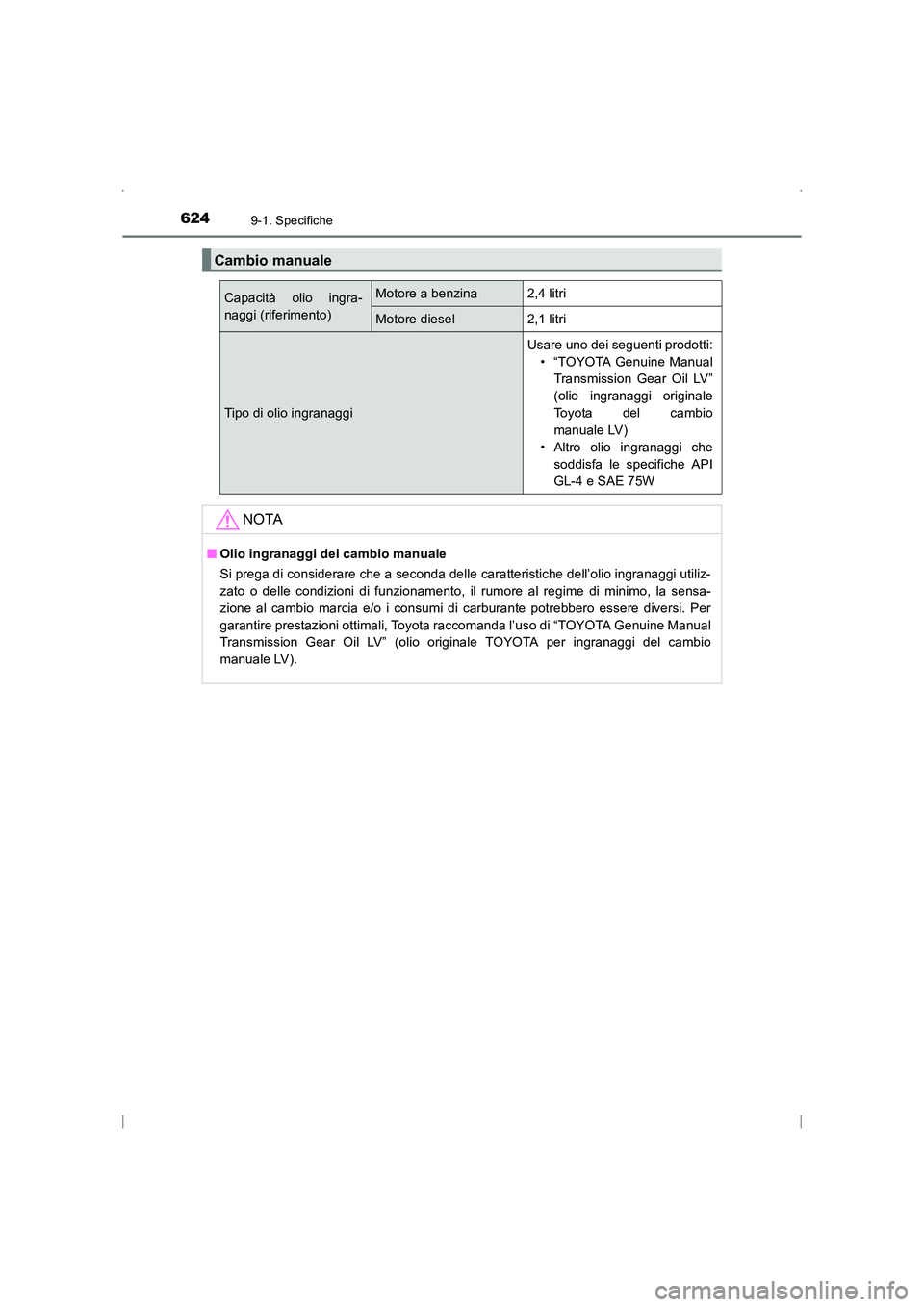

6249-1. Specifiche
AVENSIS_OM_OM20C24L_(EL)
Cambio manuale
Capacità olio ingra-
naggi (riferimento)Motore a benzina2,4 litri
Motore diesel2,1 litri
Tipo di olio ingranaggi
Usare uno dei seguenti prodotti:• “TOYOTA Genuine ManualTransmission Gear Oil LV”
(olio ingranaggi originale
Toyota del cambio
manuale LV)
• Altro olio ingranaggi che soddisfa le specifiche API
GL-4 e SAE 75W
NOTA
■Olio ingranaggi del cambio manuale
Si prega di considerare che a seconda delle caratteristiche dell’olio ingranaggi utiliz-
zato o delle condizioni di funzionamento, il rumore al regime di minimo, la sensa-
zione al cambio marcia e/o i consumi di carburante potrebbero essere diversi. Per
garantire prestazioni ottimali, Toyota raccomanda l’uso di “TOYOTA Genuine Manual
Transmission Gear Oil LV” (olio originale TOYOTA per ingranaggi del cambio
manuale LV).
AVENSIS_OM_OM20C24L_(EL).book Page 624 Friday, February 6, 20 15 7:48 PM

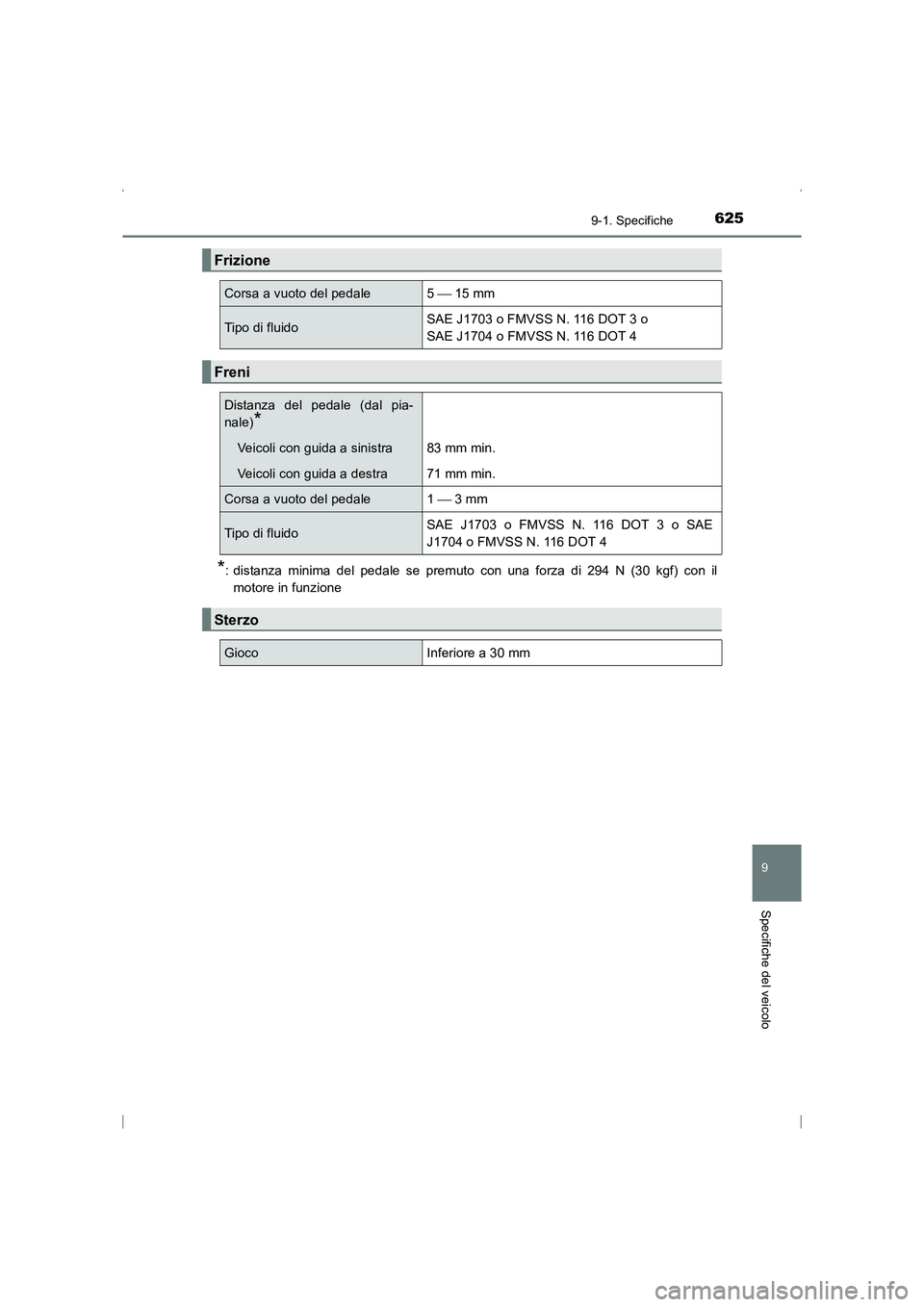

6259-1. Specifiche
AVENSIS_OM_OM20C24L_(EL)
9
Specifiche del veicolo
*: distanza minima del pedale se premuto con una forza di 294 N (30 kgf) con ilmotore in funzione
Frizione
Corsa a vuoto del pedale5  15 mm
Tipo di fluidoSAE J1703 o FMVSS N. 116 DOT 3 o
SAE J1704 o FMVSS N. 116 DOT 4
Freni
Distanza del pedale (dal pia-
nale)
*
Veicoli con guida a sinistra 83 mm min.
Veicoli con guida a destra 71 mm min.
Corsa a vuoto del pedale 1  3 mm
Tipo di fluido SAE J1703 o FMVSS N. 116 DOT 3 o SAE
J1704 o FMVSS N. 116 DOT 4
Sterzo
GiocoInferiore a 30 mm
AVENSIS_OM_OM20C24L_(EL).book Page 625 Friday, February 6, 20
15 7:48 PM

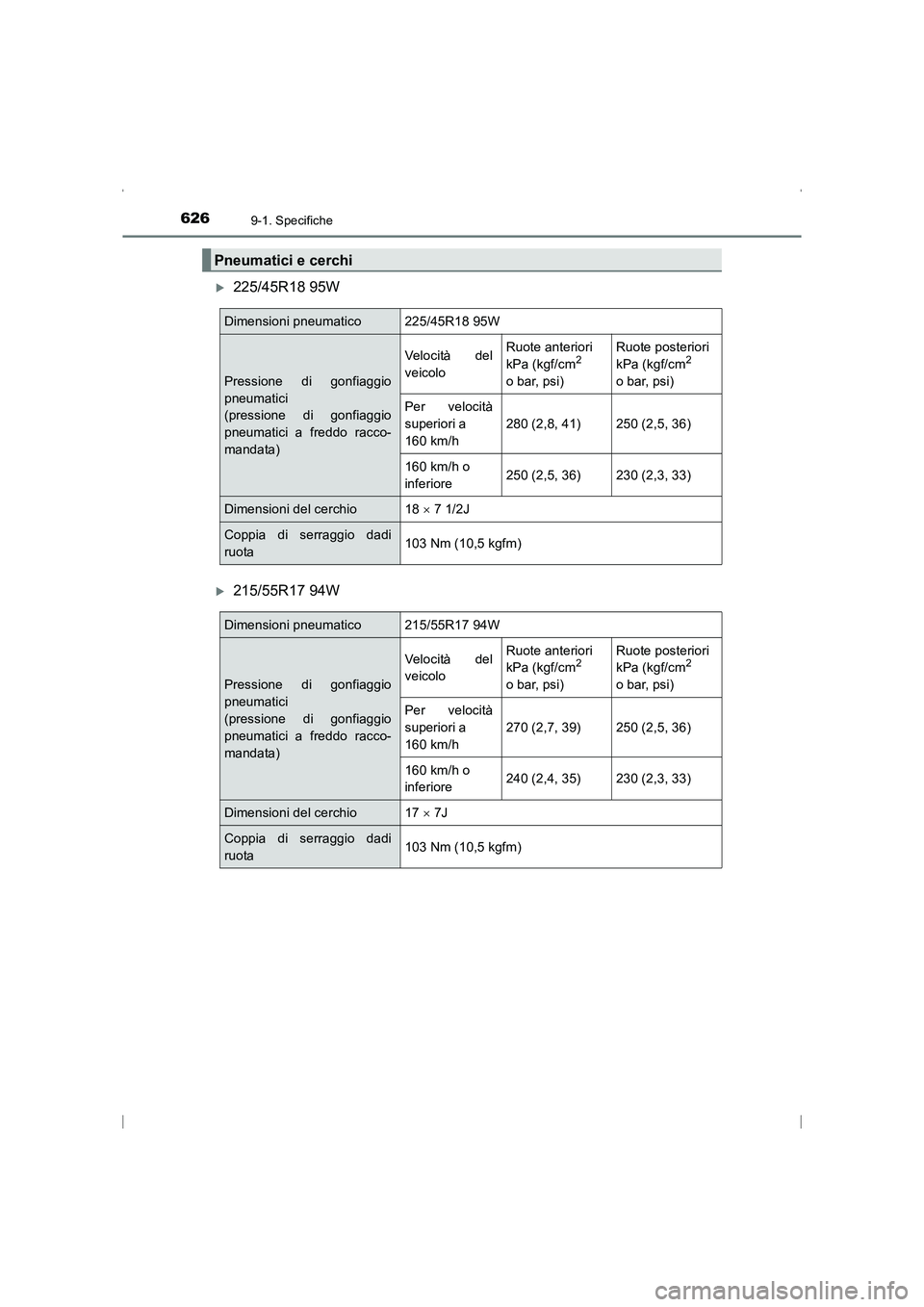

6269-1. Specifiche
AVENSIS_OM_OM20C24L_(EL)
X225/45R18 95W
X215/55R17 94W
Pneumatici e cerchi
Dimensioni pneumatico 225/45R18 95W
Pressione di gonfiaggio
pneumatici
(pressione di gonfiaggio
pneumatici a freddo racco-
mandata)Velocità del
veicolo
Ruote anteriori
kPa (kgf/cm
2
o bar, psi) Ruote posteriori
kPa (kgf/cm
2
o bar, psi)
Per velocità
superiori a
160 km/h 280 (2,8, 41) 250 (2,5, 36)
160 km/h o
inferiore 250 (2,5, 36) 230 (2,3, 33)
Dimensioni del cerchio 18
× 7 1/2J
Coppia di serraggio dadi
ruota 103 Nm (10,5 kgfm)
Dimensioni pneumatico 215/55R17 94W
Pressione di gonfiaggio
pneumatici
(pressione di gonfiaggio
pneumatici a freddo racco-
mandata)Velocità del
veicolo
Ruote anteriori
kPa (kgf/cm
2
o bar, psi) Ruote posteriori
kPa (kgf/cm
2
o bar, psi)
Per velocità
superiori a
160 km/h 270 (2,7, 39) 250 (2,5, 36)
160 km/h o
inferiore 240 (2,4, 35) 230 (2,3, 33)
Dimensioni del cerchio 17
× 7J
Coppia di serraggio dadi
ruota 103 Nm (10,5 kgfm)
AVENSIS_OM_OM20C24L_(EL).book Page 626 Friday, February 6, 20
15 7:48 PM

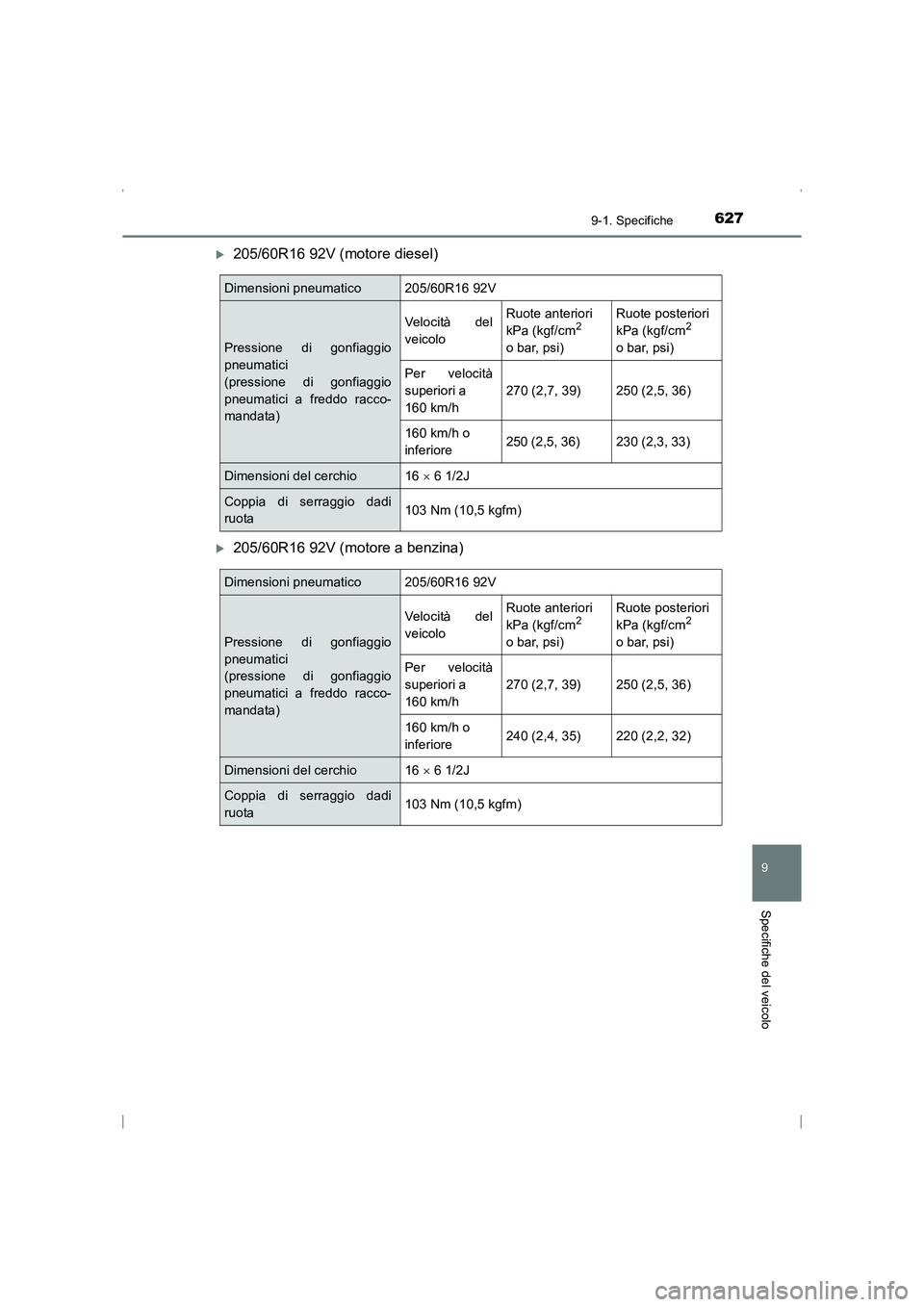

6279-1. Specifiche
AVENSIS_OM_OM20C24L_(EL)
9
Specifiche del veicolo
X205/60R16 92V (motore diesel)
X205/60R16 92V (motore a benzina)
Dimensioni pneumatico 205/60R16 92V
Pressione di gonfiaggio
pneumatici
(pressione di gonfiaggio
pneumatici a freddo racco-
mandata)Velocità del
veicolo
Ruote anteriori
kPa (kgf/cm
2
o bar, psi) Ruote posteriori
kPa (kgf/cm
2
o bar, psi)
Per velocità
superiori a
160 km/h 270 (2,7, 39) 250 (2,5, 36)
160 km/h o
inferiore
250 (2,5, 36) 230 (2,3, 33)
Dimensioni del cerchio 16 × 6 1/2J
Coppia di serraggio dadi
ruota 103 Nm (10,5 kgfm)
Dimensioni pneumatico 205/60R16 92V
Pressione di gonfiaggio
pneumatici
(pressione di gonfiaggio
pneumatici a freddo racco-
mandata)Velocità del
veicolo
Ruote anteriori
kPa (kgf/cm
2
o bar, psi) Ruote posteriori
kPa (kgf/cm
2
o bar, psi)
Per velocità
superiori a
160 km/h 270 (2,7, 39) 250 (2,5, 36)
160 km/h o
inferiore 240 (2,4, 35) 220 (2,2, 32)
Dimensioni del cerchio 16
× 6 1/2J
Coppia di serraggio dadi
ruota 103 Nm (10,5 kgfm)
AVENSIS_OM_OM20C24L_(EL).book Page 627 Friday, February 6, 20
15 7:48 PM

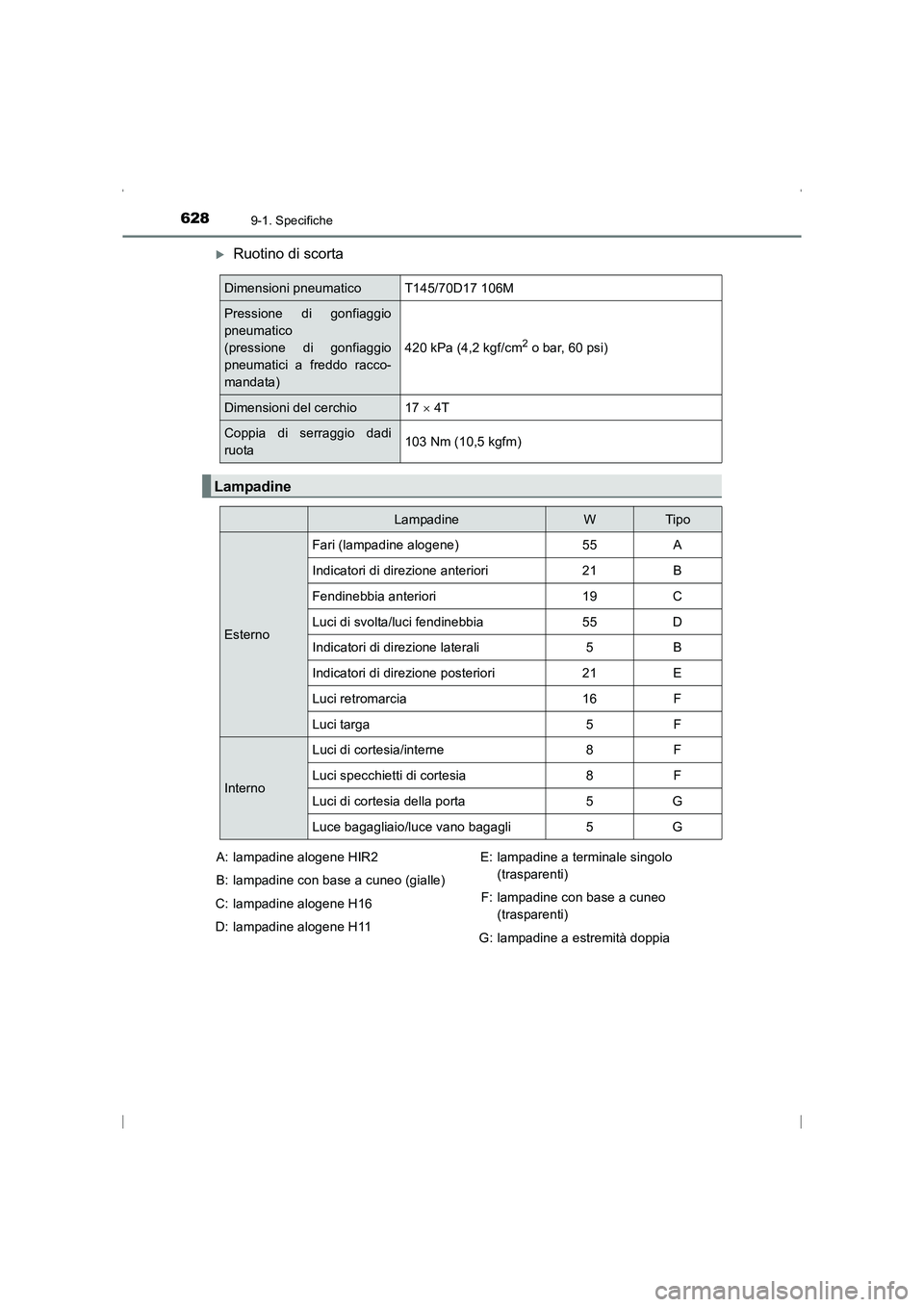

6289-1. Specifiche
AVENSIS_OM_OM20C24L_(EL)
XRuotino di scorta
Dimensioni pneumatico T145/70D17 106M
Pressione di gonfiaggio
pneumatico
(pressione di gonfiaggio
pneumatici a freddo racco-
mandata)420 kPa (4,2 kgf/cm
2 o bar, 60 psi)
Dimensioni del cerchio 17
× 4T
Coppia di serraggio dadi
ruota 103 Nm (10,5 kgfm)
Lampadine
LampadineWTip o
EsternoFari (lampadine alogene) 55 A
Indicatori di direzione anteriori 21 B
Fendinebbia anteriori 19 C
Luci di svolta/luci fendinebbia 55 D
Indicatori di direzione laterali 5 B
Indicatori di direzione posteriori 21 E
Luci retromarcia 16 F
Luci targa 5 F
Interno
Luci di cortesia/interne 8 F
Luci specchietti di cortesia 8 F
Luci di cortesia della porta 5 G
Luce bagagliaio/luce vano bagagli 5 G
A: lampadine alogene HIR2
B: lampadine con base a cuneo (gialle)
C: lampadine alogene H16
D: lampadine alogene H11 E: lampadine a terminale singolo
(trasparenti)
F: lampadine con base a cuneo (trasparenti)
G: lampadine a estremità doppia
AVENSIS_OM_OM20C24L_(EL).book Page 628 Friday, February 6, 20 15 7:48 PM

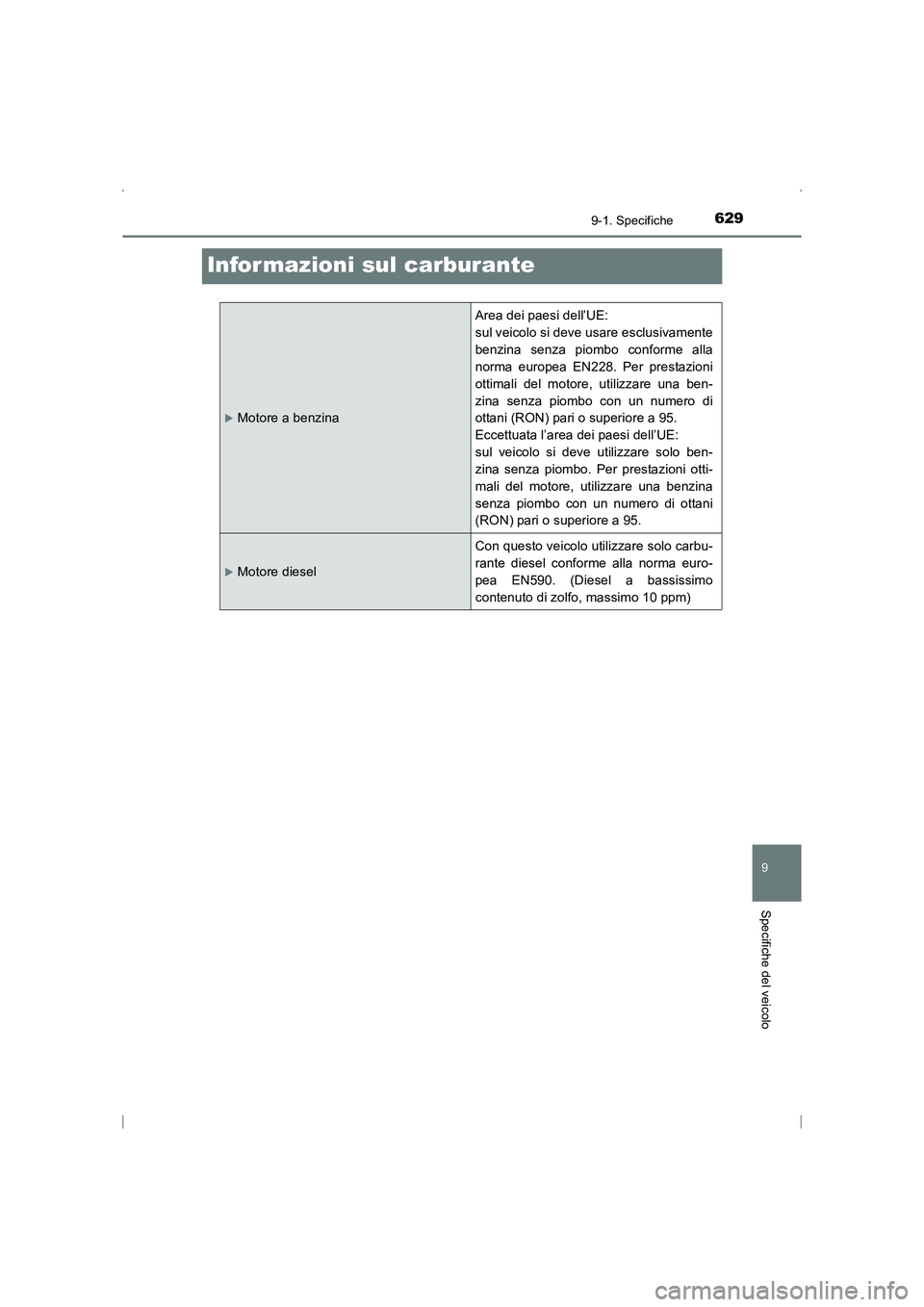

6299-1. Specifiche
AVENSIS_OM_OM20C24L_(EL)
9
Specifiche del veicolo
Infor mazioni sul carburante
XMotore a benzina
Area dei paesi dell’UE:
sul veicolo si deve usare esclusivamente
benzina senza piombo conforme alla
norma europea EN228. Per prestazioni
ottimali del motore, utilizzare una ben-
zina senza piombo con un numero di
ottani (RON) pari o superiore a 95.
Eccettuata l’area dei paesi dell’UE:
sul veicolo si deve utilizzare solo ben-
zina senza piombo. Per prestazioni otti-
mali del motore, utilizzare una benzina
senza piombo con un numero di ottani
(RON) pari o superiore a 95.
XMotore diesel
Con questo veicolo utilizzare solo carbu-
rante diesel conforme alla norma euro-
pea EN590. (Diesel a bassissimo
contenuto di zolfo, massimo 10 ppm)
AVENSIS_OM_OM20C24L_(EL).book Page 629 Friday, February 6, 2015 7:48 PM

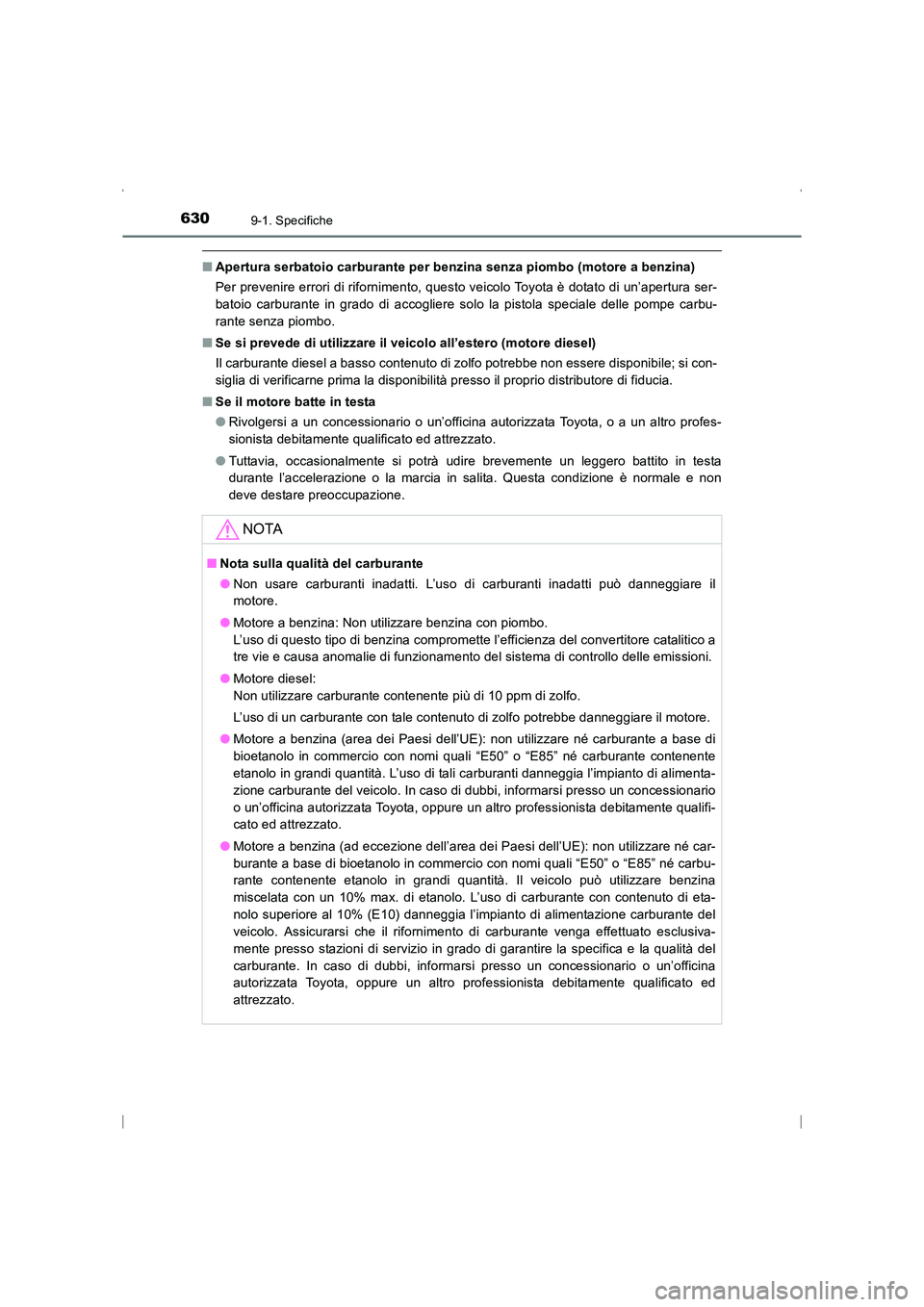

6309-1. Specifiche
AVENSIS_OM_OM20C24L_(EL)
■Apertura serbatoio carburante per benzina senza piombo (motore a benzina)
Per prevenire errori di rifornimento, questo veicolo Toyota è dotato di un’apertura ser-
batoio carburante in grado di accogliere solo la pistola speciale delle pompe carbu-
rante senza piombo.
■ Se si prevede di utilizzare il veicolo all’estero (motore diesel)
Il carburante diesel a basso contenuto di zolfo potrebbe non essere disponibile; si con-
siglia di verificarne prima la disponibilità presso il proprio distributore di fiducia.
■ Se il motore batte in testa
●Rivolgersi a un concessionario o un’officina autorizzata Toyota, o a un altro profes-
sionista debitamente qualificato ed attrezzato.
● Tuttavia, occasionalmente si potrà udire brevemente un leggero battito in testa
durante l’accelerazione o la marcia in salita. Questa condizione è normale e non
deve destare preoccupazione.
NOTA
■Nota sulla qualità del carburante
●Non usare carburanti inadatti. L’uso di carburanti inadatti può danneggiare il
motore.
● Motore a benzina: Non utilizzare benzina con piombo.
L’uso di questo tipo di benzina compromette l’efficienza del convertitore catalitico a
tre vie e causa anomalie di funzionamento del sistema di controllo delle emissioni.
● Motore diesel:
Non utilizzare carburante contenente più di 10 ppm di zolfo.
L’uso di un carburante con tale contenuto di zolfo potrebbe danneggiare il motore.
● Motore a benzina (area dei Paesi dell’UE): non utilizzare né carburante a base di
bioetanolo in commercio con nomi quali “E50” o “E85” né carburante contenente
etanolo in grandi quantità. L’uso di tali carburanti danneggia l’impianto di alimenta-
zione carburante del veicolo. In caso di dubbi, informarsi presso un concessionario
o un’officina autorizzata Toyota, oppure un altro professionista debitamente qualifi-
cato ed attrezzato.
● Motore a benzina (ad eccezione dell’area dei Paesi dell’UE): non utilizzare né car-
burante a base di bioetanolo in commercio con nomi quali “E50” o “E85” né carbu-
rante contenente etanolo in grandi quantità. Il veicolo può utilizzare benzina
miscelata con un 10% max. di etanolo. L’uso di carburante con contenuto di eta-
nolo superiore al 10% (E10) danneggia l’impianto di alimentazione carburante del
veicolo. Assicurarsi che il rifornimento di carburante venga effettuato esclusiva-
mente presso stazioni di servizio in grado di garantire la specifica e la qualità del
carburante. In caso di dubbi, informarsi presso un concessionario o un’officina
autorizzata Toyota, oppure un altro professionista debitamente qualificato ed
attrezzato.
AVENSIS_OM_OM20C24L_(EL).book Page 630 Friday, February 6, 20 15 7:48 PM
