TOYOTA AVENSIS 2015 Návod na použití (in Czech)

251
4
4-5. Toyota Safety Sense
Jízda
AVENSIS_OM_OM20C20CZ_(EE)
Toyota Safety Sense
◆PCS (Přednárazový bezpečnostní systém)
S. 255
◆LDA (Varování před opuštěním jízdního pruhu)
S. 263
◆Automatická dálková světla
S. 269
◆RSA (Asistent dopravních značek)
S. 275
Přednárazový bezpečnostní systém je vybaven vyspělým počítačem,
který bude zaznamenávat určité údaje, např.:
• Jak dalece (pokud vůbec) řidič sešlápnul plynový a/nebo brzdový
pedál
• Rychlost vozidla
• Provozní stav funkcí přednárazového bezpečnostního systému
• Informace (např. vzdálenost a relativní rychlost mezi vaším vozidlem
a vozidlem před vámi nebo jiným objektem)
Přednárazový bezpečnostní systém nezaznamenává konverzace, zvu-
ky nebo obrázky.
: Je-li ve výbavě
Systém Toyota Safety Sense se skládá z následujících asistenč-
ních jízdních systémů a přispívá k bezpečné a pohodlné jízdě.
Záznam údajů o vozidle

2524-5. Toyota Safety Sense
AVENSIS_OM_OM20C20CZ_(EE)
●Použití údajů
To y o t a může použít zaznamenané údaje v těchto počítačích pro
diagnostiku poruch, provádění výzkumu a vývoje a zlepšování kva-
lity.
Toyota nesděluje zaznamenané údaje třetím stranám, kromě:
• Se souhlasem majitele vozidla nebo se souhlasem nájemce, po-
kud je vozidlo v pronájmu
•Odpověď na oficiální požadavek policie, soudu nebo státního úřadu
• Pro použití vozidla Toyota při soudním procesu
• Pro výzkumné účely, kde tyto údaje nemají vztah k určitému vozi-
dlu nebo majiteli vozidla
Přední senzor je umístěn na horní
části čelního skla. Skládá se ze 2
typů senzorů, z nichž každý dete-
kuje informace nezbytné pro čin-
nost asistenčních jízdních systémů.
Laserové senzory
Monokulární kamerový senzor
Přední senzor
1
2
VÝSTRAHA
Přední senzor používá pro detekci vozidel před vaším vozidlem lasery. Přední
senzor je klasifikován jako laserový výrobek třídy 1M podle standardu IEC
60825-1. Za normálních podmínek používání nejsou tyto lasery škodlivé pro
oči. Je však nutné dodržovat následující pokyny.
Jejich nedodržení může zapříčinit ztrátu zraku nebo závažné poškození zraku.
●Abyste se vyhnuli vystavení nebezpečnému laserovému ozáření, nikdy se
nepokoušejte rozebírat přední senzor (např. odstranit čočky). Při demon-
táži je přední senzor klasifikován jako laserový výrobek třídy 3B podle
standardu IEC 60825-1. Lasery třídy 3B jsou nebezpečné a představují ri-
ziko poranění oka při přímém ozáření.
●Nezkoušejte se dívat do předního senzoru pomocí lupy, mikroskopu nebo
jiného optického přístroje ze vzdálenosti menší než 100 mm.

2534-5. Toyota Safety Sense
4
Jízda
AVENSIS_OM_OM20C20CZ_(EE)

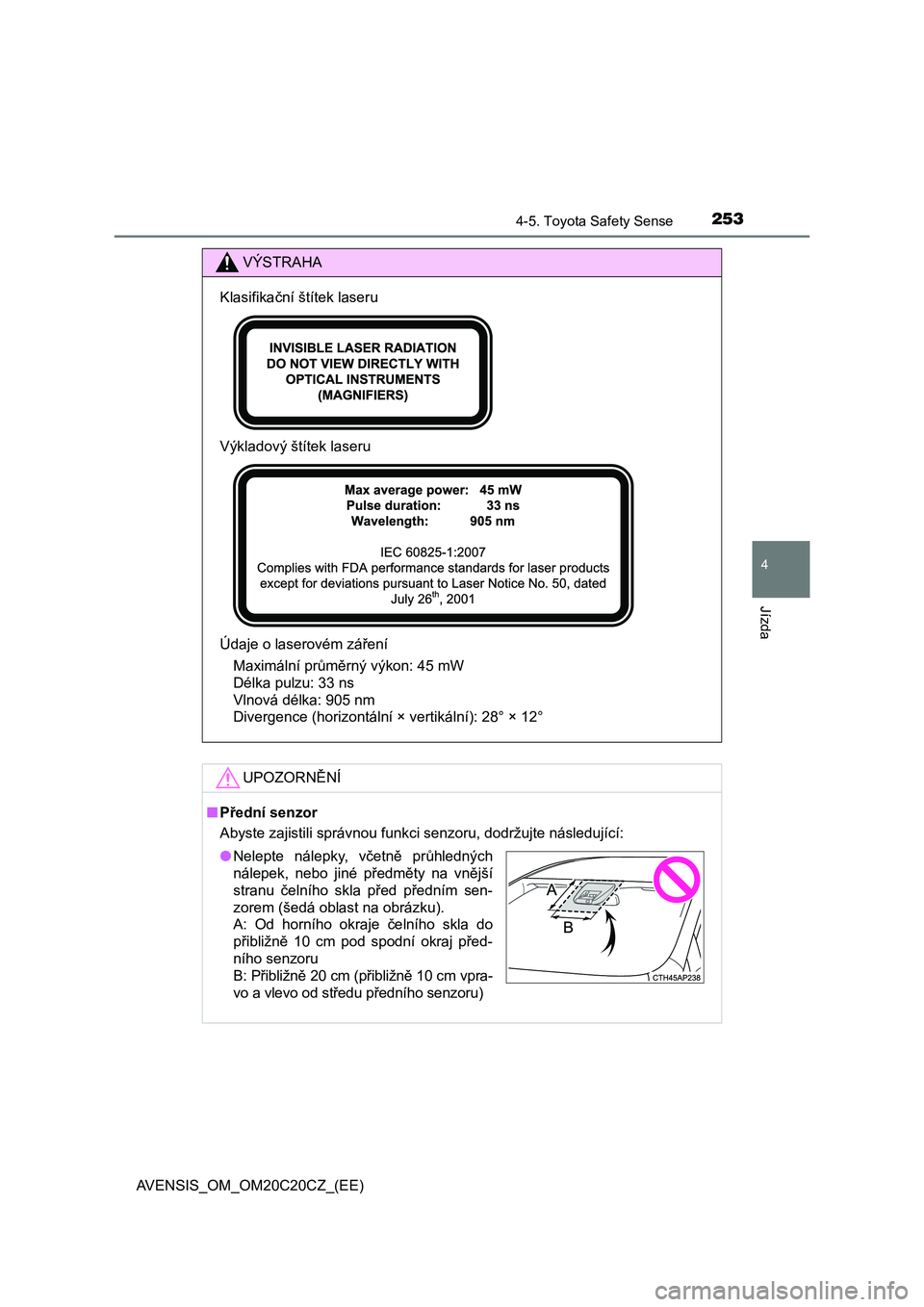

VÝSTRAHA
Klasifikační štítek laseru
Výkladový štítek laseru
Údaje o laserovém záření
Maximální průměrný výkon: 45 mW
Délka pulzu: 33 ns
Vlnová délka: 905 nm
Divergence (horizontální × vertikální): 28° × 12°
UPOZORNĚNÍ
■Přední senzor
Abyste zajistili správnou funkci senzoru, dodržujte následující:
●Nelepte nálepky, včetně průhledných
nálepek, nebo jiné předměty na vnější
stranu čelního skla před předním sen-
zorem (šedá oblast na obrázku).
A: Od horního okraje čelního skla do
přibližně 10 cm pod spodní okraj před-
ního senzoru
B: Přibližně 20 cm (přibližně 10 cm vpra-
vo a vlevo od středu předního senzoru)

2544-5. Toyota Safety Sense
AVENSIS_OM_OM20C20CZ_(EE)
UPOZORNĚNÍ
●Nepřipevňujte tónovací fólie na čelní sklo.
●Pokud se oblast čelního skla před kamerovým senzorem zamlží, použijte
odmlžování čelního skla, abyste odstranili zamlžení.
●Vždy udržujte čelní sklo čisté.
Přednárazový bezpečnostní systém nemusí fungovat správně, pokud je
čelní sklo zašpiněno nebo pokryto mastnotou, kapkami vody atd.
Pokud je vnitřní strana čelního skla, kdy je umístěn přední senzor, zašpi-
něna, nepokoušejte se přední senzor odstranit. Kontaktujte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo jiného řádně kvalifiko-
vaného a vybaveného odborníka.
●Pokud je nutná výměna čelního skla, kontaktujte kteréhokoliv autorizované-
ho prodejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a vyba-
veného odborníka.
●Nemontujte před senzor anténu.
●Nerozlijte tekutinu na senzor.
●Zabraňte tomu, aby do senzoru svítila jasná světla.
●Nepoškoďte objektivy předního senzoru a nenechávejte je zašpiněné.
Když čistíte vnitřní stranu čelního skla, zabraňte kontaktu čističe skla s ob-
jektivy. Také se nedotýkejte objektivů
.
Pro řádnou péči o objektivy předního senzoru kontaktujte kteréhokoliv au-
torizovaného prodejce nebo servis Toyota, nebo jiného řádně kvalifikova-
ného a vybaveného odborníka.
●Neměňte montážní polohu nebo směr senzoru, ani ho neodstraňujte. Směr
senzoru je přesně seřízen.
●Nevystavujte senzor silnému nárazu, ani ho nerozebírejte.
●Neinstalujte žádné elektronické zařízení nebo zařízení vysílající silné elek-
trické vlny do blízkosti předního senzoru.
●Neumísťujte předměty odrážející světlo na vrchní stranu přístrojového pa-
nelu.
●Nepřipevňujte ani nelepte nic na vnitřní
stranu čelního skla pod přední senzor
(šedá oblast na obrázku).
A: Přibližně 10 cm (od spodní části
předního senzoru)
B: Přibližně 20 cm (přibližně 10 cm vpra-
vo a vlevo od středu předního senzoru)

255
4
4-5. Toyota Safety Sense
Jízda
AVENSIS_OM_OM20C20CZ_(EE)

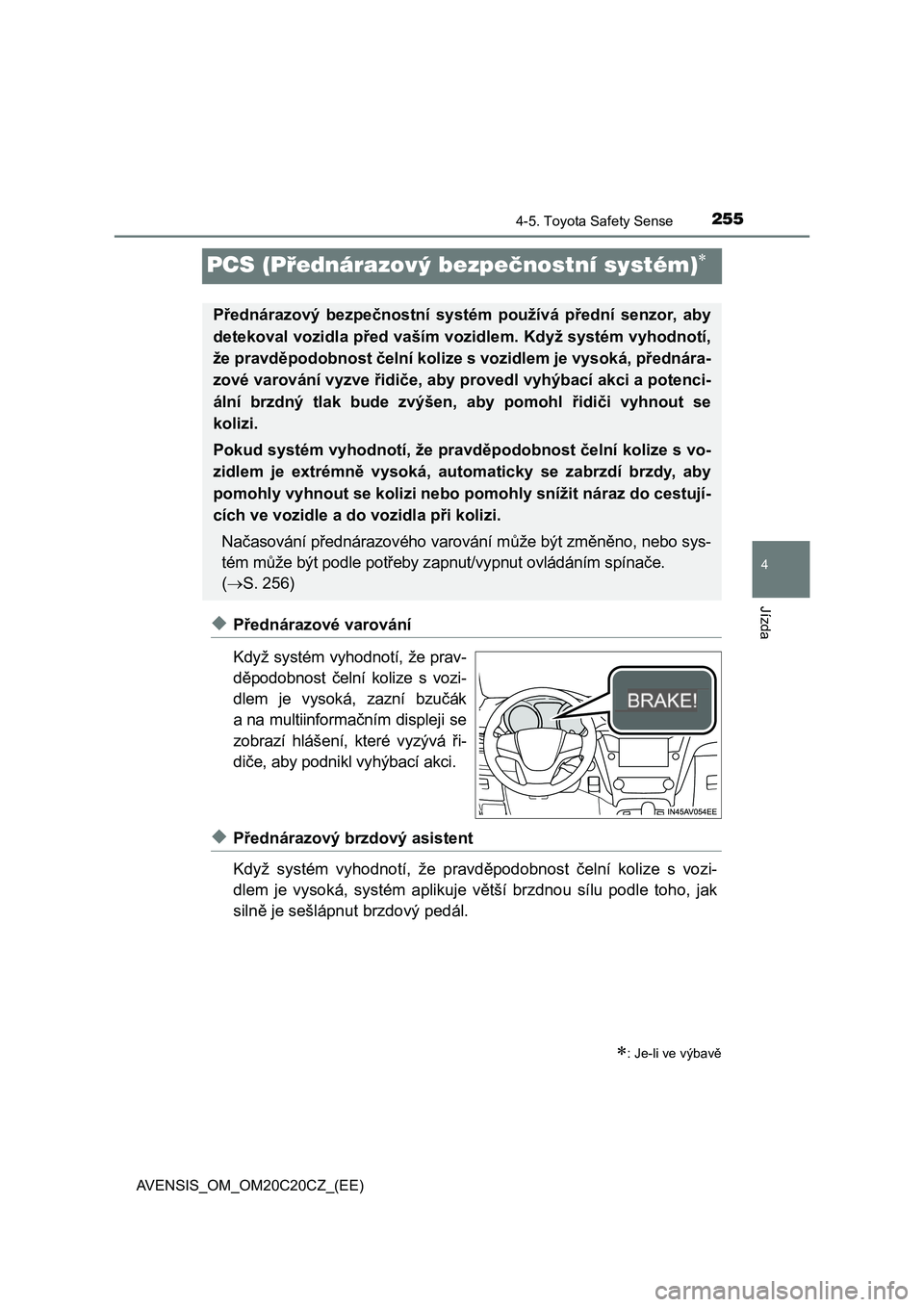

PCS (Přednárazový bezpečnostní systém)
◆Přednárazové varování
Když systém vyhodnotí, že prav-
d ěpodobnost čelní kolize s vozi-
dlem je vysoká, zazní bzu čák
a na multiinforma čním displeji se
zobrazí hlášení, které vyzývá ři-
di če, aby podnikl vyhýbací akci.
◆Přednárazový brzdový asistent
Když systém vyhodnotí, že pravd ěpodobnost čelní kolize s vozi-
dlem je vysoká, systém aplikuje v ětší brzdnou sílu podle toho, jak
siln ě je sešlápnut brzdový pedál.
: Je-li ve výbavě
Přednárazový bezpečnostní systém používá přední senzor, aby
detekoval vozidla p řed vaším vozidlem. Když systém vyhodnotí,
že pravd ěpodobnost čelní kolize s vozidlem je vysoká, přednára-
zové varování vyzve řidiče, aby provedl vyhýbací akci a potenci-
ální brzdný tlak bude zvýšen, aby pomohl řidiči vyhnout se
kolizi.
Pokud systém vyhodnotí, že pravd ěpodobnost čelní kolize s vo-
zidlem je extrémn ě vysoká, automaticky se zabrzdí brzdy, aby
pomohly vyhnout se kolizi nebo pom ohly snížit náraz do cestují-
cích ve vozidle a do vozidla p ři kolizi.
Na časování přednárazového varování může být změněno, nebo sys-
tém m ůže být podle potřeby zapnut/vypnut ovládáním spínače.
( S. 256)

2564-5. Toyota Safety Sense
AVENSIS_OM_OM20C20CZ_(EE)
◆Přednárazové brzdění
Když systém vyhodnotí, že pravd ěpodobnost čelní kolize s vozi-
dlem je vysoká, systém varuje řidiče. Pokud systém vyhodnotí, že
pravd ěpodobnost kolize je extrémně vysoká, automaticky se zabrz-
dí brzdy, aby pomohly vyhnout se ko lizi nebo snížit rychlost kolize.
■Změny načasování přednárazového varování
P ři každém stisknutí spínače
PCS se na časování přednára-
zového varování m ění násle-
dovn ě:
Daleko ( činnost začne dříve)
St ředně (výchozí nastavení)
Blízko ( činnost začne později)
Když je spínač PCS stisknut při
zapnutí systému, aktuální na ča-
sování se zobrazí na multiinfor-
ma čním displeji.
■Vypnutí p řednárazového bezpečnostního systému
St i sk n ěte spínač PCS na 3 se-
kundy nebo déle.
Výstražná kontrolka PCS se
rozsvítí a na multiinforma čním
displeji se zobrazí hlášení.
Pro zapnutí systému stiskn ěte
spína č PCS znovu.
Vozidla bez systému bezklí čo-
vého nastupování a startování:
Systém se zapne pokaždé, když
je spína č motoru otočen do po-
lohy "ON".
Vozidla se systémem bezklí čového nastupování a startování: Systém
se zapne pokaždé, když je spína č motoru zapnut do režimu ZAPALO-
VÁNÍ ZAPNUTO.
Zm ěny přednárazového bezpečnostního systému
1
2
3

2574-5. Toyota Safety Sense
4
Jízda
AVENSIS_OM_OM20C20CZ_(EE)
■Provozní podmínky
Přednárazový bezpečnostní systém je zapnut a vyhodnocuje, zda pravděpo-
dobnost čelní kolize s vozidlem (kromě motocyklů a jízdních kol) vysoká.
●Přednárazové varování:
• Rychlost vozidla je přibližně 15 až 140 km/h.
• Relativní rychlost mezi vaším vozidlem a vozidlem před vámi je větší než
přibližně 15 km/h.
●Přednárazový brzdový asistent:
• Rychlost vozidla je přibližně 30 až 80 km/h.
• Relativní rychlost mezi vaším vozidlem a vozidlem před vámi je větší než
přibližně 30 km/h.
●Přednárazové brzdění:
• Rychlost vozidla je přibližně 10 až 80 km/h.
• Relativní rychlost mezi vaším vozidlem a vozidlem před vámi je větší než
přibližně 10 km/h.
Systém nemusí fungovat v následujících situacích.
●Pokud byl odpojen a připojen pólový nástavec akumulátoru a pak vozidlo po
určitou dobu nejelo
●Pokud byl vypnut VSC (bude v činnosti pouze funkce přednárazového varo-
vání)
●Pokud výstražná kontrolka PCS bliká nebo svítí
■Zrušení přednárazového brzdění
●Pokud nastane ně
která z následujících situací, když je funkce přednárazo-
vého brzdění v činnosti, bude funkce zrušena:
• Plynový pedál je silně sešlápnut.
• Volant je ostře nebo prudce otočen.
●Pokud je vozidlo zastaveno činností funkce přednárazového brzdění, čin-
nost funkce přednárazového brzdění bude zrušena poté, co bylo vozidlo za-
staveno na přibližně 2 sekundy.

2584-5. Toyota Safety Sense
AVENSIS_OM_OM20C20CZ_(EE)
■ Podmínky, při kterých může dojít k činnosti systému, i když nehrozí
možnost kolize
V následujících situacích m ůže senzor detekovat objekt, což způsobí, že to
systém vyhodnotí jako možnost čelní kolize a uvede se v činnost.
Když je n ějaký objekt (dopravní značka, svodidlo atd.) u okraje vozovky
v nájezdu do zatá čky
Když p ředjíždíte blížící se vozidlo v zatáčce
Když míjíte blížící se vozidlo p ři odbočování vlevo nebo vpravo
Když se rychle p řiblížíte k vozidlu před vámi
Když se rychle p řiblížíte k závoře elektrické mýtné brány, závoře na par-
kovišti nebo jiné závo ře, která se otevírá a zavírá
Když se p řibližujete k přejezdu, dopravní značce, billboardu atd.
Když je p řední část vozidla zvednuta nebo snížena
Když je senzor vyosen z d ůvodu silného nárazu do senzoru atd.
Když je p ři stoupání do kopce nad vozovkou konstrukce (billboard, osvět-
lení ulice atd.)
Když je p ři klesání ve spodní části kopce kovový objekt (víko kanálu, oce-
lová deska atd.)
1
2
3
4
5
6
7
8
9
10

2594-5. Toyota Safety Sense
4
Jízda
AVENSIS_OM_OM20C20CZ_(EE)
Když se p řibližujete k nízko zavěšeným objektům, které se mohou dotk-
nout vozidla, nap ř. transparent nebo větve stromů
Když projíždíte hustou mlhou nebo kou řem
Když je vozidlo zasaženo vodou nebo sn ěhem od vozidla jedoucího před
vámi atd.
Když je na povrchu vozovky reflexní objekt, hrbol, vý čnělek atd.
Když je vozidlo zaparkováno na míst ě, kde je nízko zavěšený objekt ve
výšce p ředního senzoru
Když projíždíte extrémn ě blízko objektu (stojící vozidlo, svodidlo atd.)
■ Situace, při kterých přednárazový bezpečnostní systém nemusí fungo-
vat správn ě
Systém nemusí fungovat v následujících situacích:
Když jedete na silnicích s ostrými zatá čkami nebo s nerovnými povrchy
Pokud se n ějaké vozidlo náhle pohybuje před vaším vozidlem, např. na
k řižovatce
Pokud se n ějaké vozidlo náhle zařadí před vaše vozidlo
Pokud je vaše vozidlo ve smyku
Když je p řední část vozidla zvednuta nebo snížena
Když je čelní sklo zašpiněno nebo pokryto dešťovými kapkami, rosou, le-
dem, sn ěhem atd.
Když je senzor vyosen z d ůvodu silného nárazu do senzoru atd.
Když vozidlo p řed vámi špatně odráží laser (zadní část vozidla je sníže-
na, siln ě zašpiněna atd.)
11
12
13
14
15
16
1
2
3
4
5
6
7
8

2604-5. Toyota Safety Sense
AVENSIS_OM_OM20C20CZ_(EE)Když velmi jasné světlo, např. slunce nebo světlomety protijedoucích vo-
zidel, svítí přímo do předního senzoru
Když jedete v nepříznivém počasí, např. při prudkém dešti, mlze, sněžení
nebo písečné bouři
Když je okolní oblast tmavá, např. v tunelu nebo v noci
■Pokud výstražná kontrolka PCS bliká a na multiinformačním displeji se
zobrazí výstražné hlášení
Přednárazový bezpečnostní systém může být dočasně nedostupný nebo
může mít systém poruchu.
●V následujících situacích indikátor zhasne a hlášení zmizí a systém bude
funkční, když nastanou opět normální provozní podmínky:
• Když je oblast v okolí předního senzoru horká, např. po parkování na slu-
nečném místě
• Když je čelní sklo zamlženo nebo pokryto rosou nebo ledem
• Pokud je oblast před předním senzorem zakryta, např., když je otevřena
kapota
●Pokud výstražná kontrolka PCS stéle bliká nebo výstražné hlášení nezmizí,
systém může mít poruchu. Nechte vozidlo ihned zkontrolovat kterýmkoliv
autorizovaným prodejcem nebo servisem Toyota, nebo jiným řádně kvalifi-
kovaným a vybaveným odborníkem.
■Pokud jsou vypnuty TRC a VSC
●Pokud jsou TRC a VSC vypnuty (S. 299), budou zrušeny také funkce
přednárazového brzdového asistenta a př
ednárazového brzdění. Funkce
přednárazového varování však bude stále v činnosti.
●Výstražná kontrolka PCS se rozsvítí a na multiinformačním displeji se zob-
razí výstražné hlášení. (S. 534)
9
10
11
