5918-2. Vorgehen im Notfall
AVENSIS_OM_OM20C22M_(EM)
8
Wenn Störungen auftreten
Wenn der Schalt-/Wählhebel nicht aus “P”
geschaltet werden kann
Betätigen Sie die Feststellbremse.
Schalten Sie den Motorschalter in Stellung “ACC” (Fahrzeuge ohne intelli-
gentes Zugangs- und Startsystem) bzw. in den Modus ACCESSORY
(Fahrzeuge mit intelligentem Zugangs- und Startsystem).
Treten Sie das Bremspedal.
Drücken Sie die Taste “SHIFT
LOCK”.
Der Schalt-/Wählhebel kann jetzt
bewegt werden, solange die Taste
gedrückt wird.
Bei Fahrzeugen mit Multidrive-Getriebe: Wenn der Schalt-/Wählhebel
bei getretenem Bremspedal nicht bewegt werden kann, liegt möglicher-
weise eine Störung der Schaltsperre vor (ein System zu Vermeidung
ungewollter Schalt-/Wählhebelbetätigung). Lassen Sie das Fahrzeug
sofort von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt überprüfen.
Die folgenden Schritte können im Notfall durchgeführt werden, um
sicherzustellen, dass der Schalt-/Wählhebel bewegt werden kann.
1
2
3
4
AVENSIS_OM_OM20C22M_(EM).book Page 591 Friday, February 6, 20 15 8:11 PM

5928-2. Vorgehen im Notfall
AVENSIS_OM_OM20C22M_(EM)

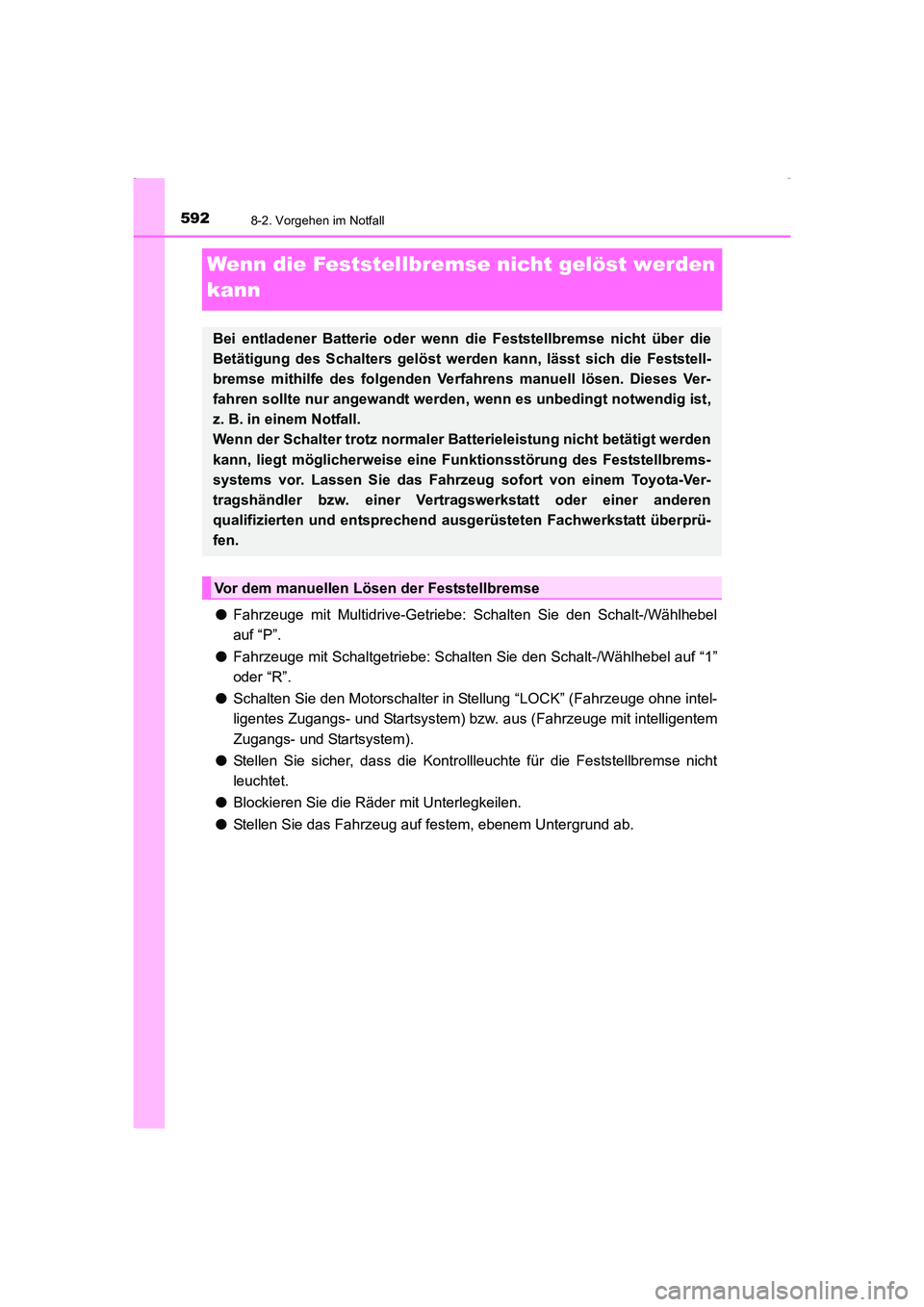

Wenn die Feststellbremse nicht gelöst werden
kann
●Fahrzeuge mit Multidrive-Getriebe: Schalten Sie den Schalt-/Wählhebel
auf “P”.
● Fahrzeuge mit Schaltgetriebe: Schalten Sie den Schalt-/Wählhebel auf “1”
oder “R”.
● Schalten Sie den Motorschalter in Stellung “LOCK” (Fahrzeuge ohne intel-
ligentes Zugangs- und Startsystem) bzw. aus (Fahrzeuge mit intelligentem
Zugangs- und Startsystem).
● Stellen Sie sicher, dass die Kontrollleuchte für die Feststellbremse nicht
leuchtet.
● Blockieren Sie die Räder mit Unterlegkeilen.
● Stellen Sie das Fahrzeug auf festem, ebenem Untergrund ab.
Bei entladener Batterie oder wenn die Feststellbremse nicht über die
Betätigung des Schalters gelöst werd en kann, lässt sich die Feststell-
bremse mithilfe des folgenden Ve rfahrens manuell lösen. Dieses Ver-
fahren sollte nur angewandt werden , wenn es unbedingt notwendig ist,
z. B. in einem Notfall.
Wenn der Schalter trotz normaler Batterieleistung nicht betätigt werden
kann, liegt möglicherweise eine Fun ktionsstörung des Feststellbrems-
systems vor. Lassen Sie das Fahrzeug sofort von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend au sgerüsteten Fachwerkstatt überprü-
fen.
Vor dem manuellen Lösen der Feststellbremse
AVENSIS_OM_OM20C22M_(EM).book Page 592 Friday, February 6, 20 15 8:11 PM

5938-2. Vorgehen im Notfall
AVENSIS_OM_OM20C22M_(EM)
8
Wenn Störungen auftreten
Heben Sie die Gepäckmatte an. (→S. 415)
Entnehmen Sie das Freigabewerkzeug für die Feststellbremse aus dem
Kofferraum. ( →S. 557, 575)
Klappen Sie die linke Bodenmatte
im Kofferraum um.
Entfernen oder zerstechen Sie die
Versiegelung über dem Freigabe-
loch.
Drücken Sie das Freigabewerk-
zeug für die Feststellbremse so
weit wie möglich hinein, stellen Sie
dabei sicher, dass es sich nicht
bewegt, wenn Sie es loslassen,
und drehen Sie es im Uhrzeiger-
sinn, bis das Klickgeräusch hörbar
ist. (ca. 600 Umdrehungen, ca. 20
Minuten)
Beim Drehen des Werkzeugs gegen den Uhrzeigersinn spüren Sie keinen Wider-
stand.
Entfernen Sie nach Freigabe der Feststellbremse unbedingt das Freigabewerkzeug
und verstauen Sie es im Werkzeugfach.

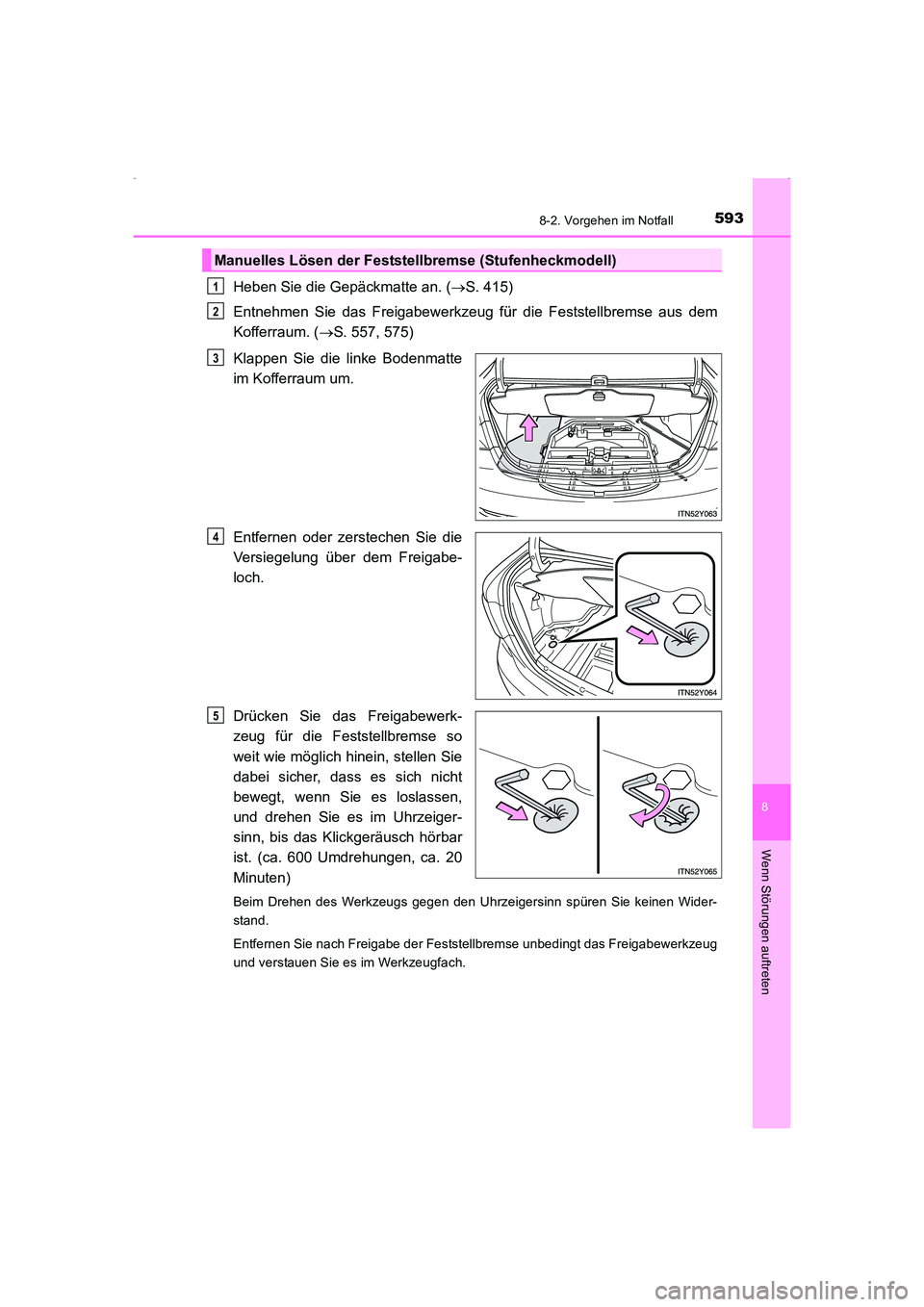

Manuelles Lösen der Feststellbremse (Stufenheckmodell)
1
2
3
4
5
AVENSIS_OM_OM20C22M_(EM).book Page 593 Friday, February 6, 20 15 8:11 PM

5948-2. Vorgehen im Notfall
AVENSIS_OM_OM20C22M_(EM)
Entnehmen Sie das Freigabewerkzeug für die Feststellbremse aus dem
Gepäckraum. (→S. 559, 575)
Heben Sie den linken Gepäckraumboden an. ( →S. 417)
Klappen Sie die Staufachabde-
ckung um.
Entfernen oder zerstechen Sie die
Versiegelung über dem Freigabe-
loch.
Drücken Sie das Freigabewerk-
zeug für die Feststellbremse so
weit wie möglich hinein, stellen Sie
dabei sicher, dass es sich nicht
bewegt, wenn Sie es loslassen,
und drehen Sie es im Uhrzeiger-
sinn, bis das Klickgeräusch hörbar
ist. (ca. 600 Umdrehungen, ca. 20
Minuten)
Beim Drehen des Werkzeugs gegen den Uhrzeigersinn spüren Sie keinen Wider-
stand.
Entfernen Sie nach Freigabe der Feststellbremse unbedingt das Freigabewerkzeug
und verstauen Sie es im Werkzeugfach.
Manuelles Lösen der Feststellbremse (Kombi)
1
2
3
4
5
AVENSIS_OM_OM20C22M_(EM).book Page 594 Friday, February 6, 20 15 8:11 PM

5958-2. Vorgehen im Notfall
AVENSIS_OM_OM20C22M_(EM)
8
Wenn Störungen auftreten
■Wenn die Versiegelung beschädigt ist
Die Versiegelung muss von einem Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt
ausgetauscht werden.
Wenn der Koffer- bzw. Gepäckraum unter Wasser gestanden hat, als die Versieglung
geöffnet oder entfernt war (beispielsweise wenn das Fahrzeug bei offenem oder ent-
ferntem Kofferraumdeckel draußen im Regen abgestellt wurde), muss das Feststell-
bremsensystem ausgetauscht werden.
■ Manuelle Betätigung der Feststellbremse
Die Feststellbremse kann nicht manuell betätigt werden.
WARNUNG
■Beim manuellen Lösen der Feststellbremse
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
● Schalten Sie den Schalt-/Wählhebel auf “P” (Multidrive-Getriebe) bzw. “1” oder “R”
(Schaltgetriebe), schalten Sie den Motorschalter in Stellung “LOCK” und blockieren
Sie die Räder mit Unterlegkeilen.
Anderenfalls kann das Fahrzeug wegrollen und einen Unfall verursachen.
● Schalten Sie den Motorschalter in Stellung “LOCK” und stellen Sie sicher, dass die
Kontrollleuchte für die Feststellbremse nicht leuchtet.
Anderenfalls kann sich das System einschalten und das eingeführte Freigabewerk-
zeug für die Feststellbremsen drehen, wodurch es zu Verletzungen kommen kann.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
● Schalten Sie den Schalt-/Wählhebel auf “P” (Multidrive-Getriebe) bzw. “1” oder “R”
(Schaltgetriebe), schalten Sie den Motorschalter aus und blockieren Sie die Räder
mit Unterlegkeilen.
Anderenfalls kann das Fahrzeug wegrollen und einen Unfall verursachen.
● Schalten Sie den Motorschalter aus und stellen Sie sicher, dass die Kontrollleuchte
für die Feststellbremse nicht leuchtet.
Anderenfalls kann sich das System einschalten und das eingeführte Freigabewerk-
zeug für die Feststellbremsen drehen, wodurch es zu Verletzungen kommen kann.
HINWEIS
■Beim manuellen Lösen der Feststellbremse
●Drehen Sie das Werkzeug so weit es geht.
Wenn Sie während des Vorgangs aufhören, schaltet die Schalterfunktion aus, was
zu einer Funktionsstörung des Feststellbremsensystems führt.
● Verwenden Sie nur das speziell dafür vorgesehene Freigabewerkzeug.
Die Verwendung anderer auf dem Markt erhältlicher Werkzeuge kann das Freiga-
beloch beschädigen und eine weitere Verwendung unmöglich machen.
AVENSIS_OM_OM20C22M_(EM).book Page 595 Friday, February 6, 20 15 8:11 PM

5968-2. Vorgehen im Notfall
AVENSIS_OM_OM20C22M_(EM)
Wenn der elektronische Schlüssel nicht
korrekt funktionier t
Verwenden Sie den mechanischen
Schlüssel (→S. 122) für die folgenden
Funktionen:
Alle Türen verriegeln
Alle Türen entriegeln
Bei Fahrzeugen mit intelligentem Zugangs- und Startsystem: Wenn die
Kommunikation zwischen dem el ektronischen Schlüssel und dem
Fahrzeug unterbrochen ist ( →S. 152) oder der elektronische Schlüssel
aufgrund einer entladenen Batterie nicht verwendet werden kann, kön-
nen das intelligente Zugangs- und Startsystem und die Fernbedienung
nicht genutzt werden. Gehen Sie in diesem Fall wie nachfolgend
beschrieben vor, um die Türen zu öffnen oder den Motor zu starten.
Ver-/Entriegeln der Türen
1
2
AVENSIS_OM_OM20C22M_(EM).book Page 596 Friday, February 6, 20 15 8:11 PM

5978-2. Vorgehen im Notfall
AVENSIS_OM_OM20C22M_(EM)
8
Wenn Störungen auftreten
Fahrzeuge mit Multidrive-Getriebe: Stellen Sie sicher, dass sich der
Schalt-/Wählhebel in Stellung “P” befindet, und betätigen Sie die Bremsen.
Fahrzeuge mit Schaltgetriebe: Stellen Sie sicher, dass sich der Schalt-/
Wählhebel in Stellung “N” befindet , und treten Sie das Kupplungspedal.
Berühren Sie den Motorschalter
mit der Seite des elektronischen
Schlüssels, auf der sich das
Toyota-Emblem befindet.
Wenn eine Tür geöffnet oder geschlos-
sen wird, während der Schlüssel an
den Schalter gehalten wird, ertönt ein
Alarm, um darauf hinzuweisen, dass
die Startfunktion den Schlüssel nicht
erfassen kann.
Drücken Sie den Motorschalter innerhalb von 10 Sekunden nach dem
Ertönen des Warnsummers und halten Sie dabei das Bremspedal (Multid-
rive-Getriebe) bzw. das Kupplungs pedal (Schaltgetriebe) getreten.
Falls der Motorschalter noch immer nicht betätigt werden kann, setzen Sie
sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt
in Verbindung.
Starten des Motors
1
2
3
AVENSIS_OM_OM20C22M_(EM).book Page 597 Friday, February 6, 20 15 8:11 PM

5988-2. Vorgehen im Notfall
AVENSIS_OM_OM20C22M_(EM)
■Ausschalten des Motors
Schalten Sie den Schalt-/Wählhebel auf “P” (Multidrive-Getriebe) bzw. “N” (Schaltge-
triebe) und drücken Sie den Motorschalter wie gewöhnlich zum Ausschalten des
Motors.
■ Austausch der Schlüsselbatterie
Da es sich beim oben beschriebenen Verfahren um eine Übergangsmaßnahme han-
delt, wird empfohlen, die Batterie des elektronischen Schlüssels sofort auszutauschen,
wenn sie leer ist. ( →S. 489)
■ Alarm (falls vorhanden)
Bei Verwendung des mechanischen Schlüssels zum Verriegeln der Türen wird die
Alarmanlage nicht aktiviert.
Bei aktivierter Alarmanlage kann das Entriegeln einer Tür mit dem mechanischen
Schlüssel den Alarm auslösen. ( →S. 89)

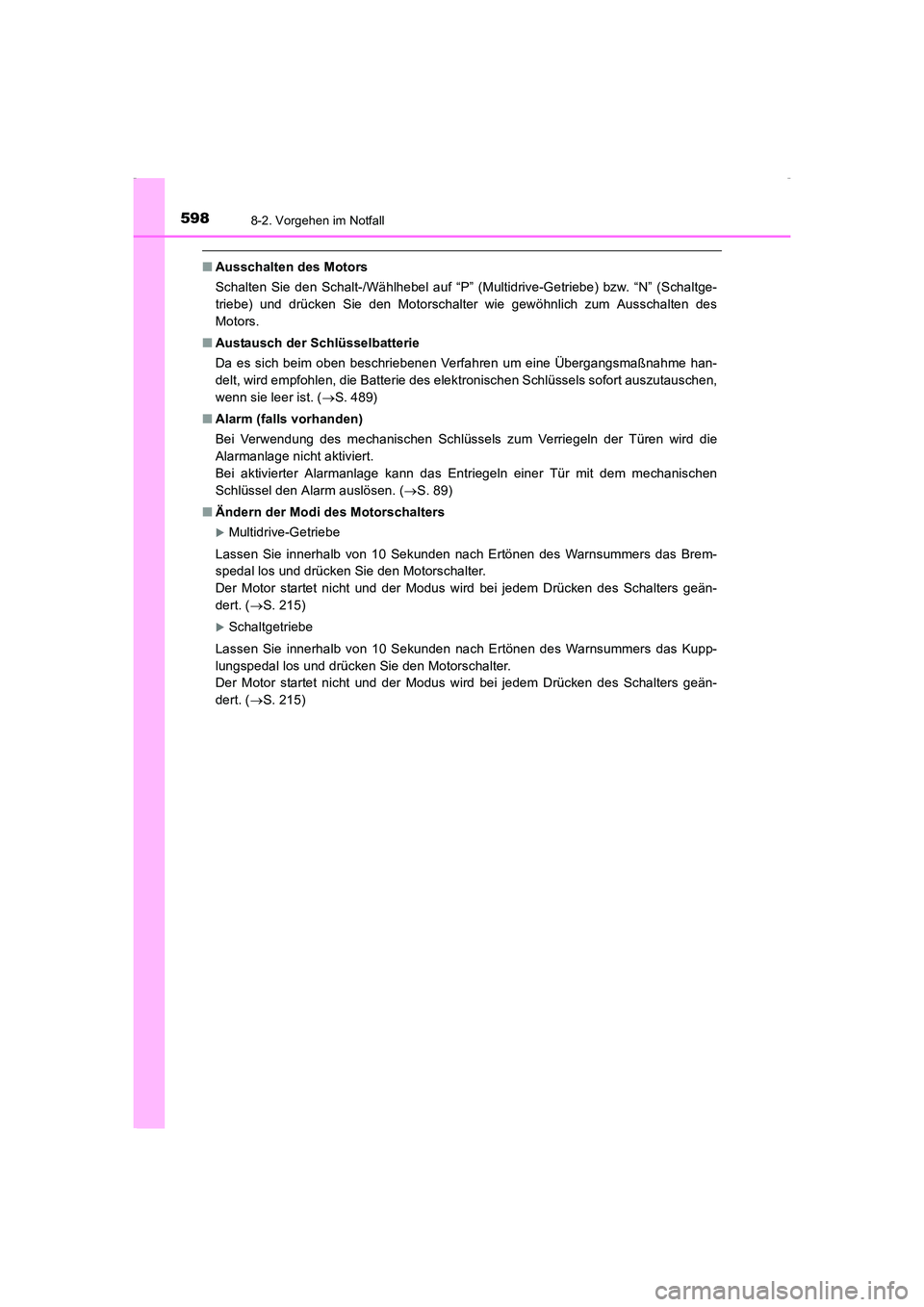

■ Ändern der Modi des Motorschalters
XMultidrive-Getriebe
Lassen Sie innerhalb von 10 Sekunden nach Ertönen des Warnsummers das Brem-
spedal los und drücken Sie den Motorschalter.
Der Motor startet nicht und der Modus wird bei jedem Drücken des Schalters geän-
dert. ( →S. 215)
XSchaltgetriebe
Lassen Sie innerhalb von 10 Sekunden nach Ertönen des Warnsummers das Kupp-
lungspedal los und drücken Sie den Motorschalter.
Der Motor startet nicht und der Modus wird bei jedem Drücken des Schalters geän-
dert. ( →S. 215)
AVENSIS_OM_OM20C22M_(EM).book Page 598 Friday, February 6, 20 15 8:11 PM

5998-2. Vorgehen im Notfall
AVENSIS_OM_OM20C22M_(EM)
8
Wenn Störungen auftreten

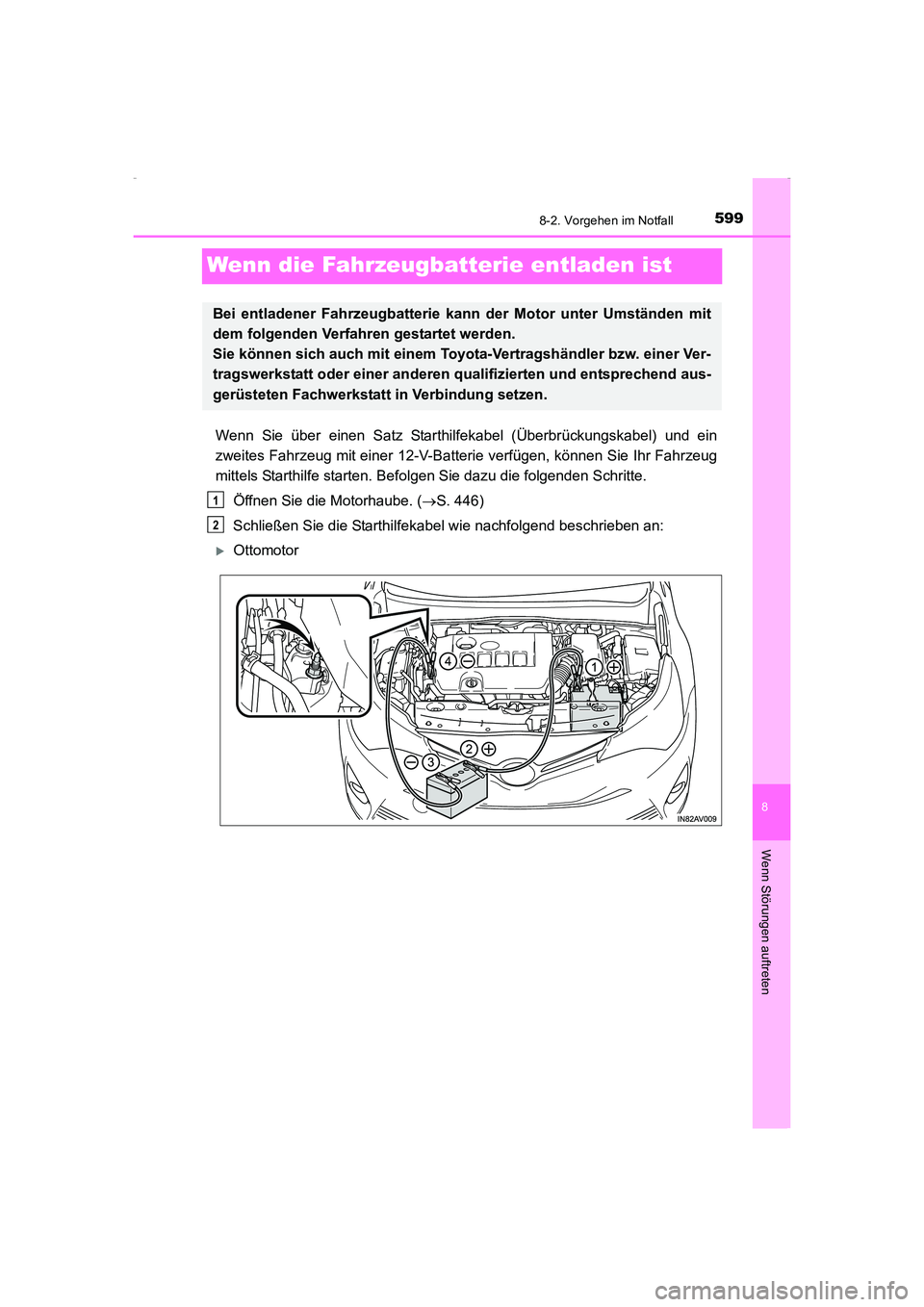

Wenn die Fahrzeugbatterie entladen ist
Wenn Sie über einen Satz Starthilfekabel (Überbrückungskabel) und ein
zweites Fahrzeug mit einer 12-V-Batterie verfügen, können Sie Ihr Fahrzeug
mittels Starthilfe starten. Befolgen Sie dazu die folgenden Schritte.

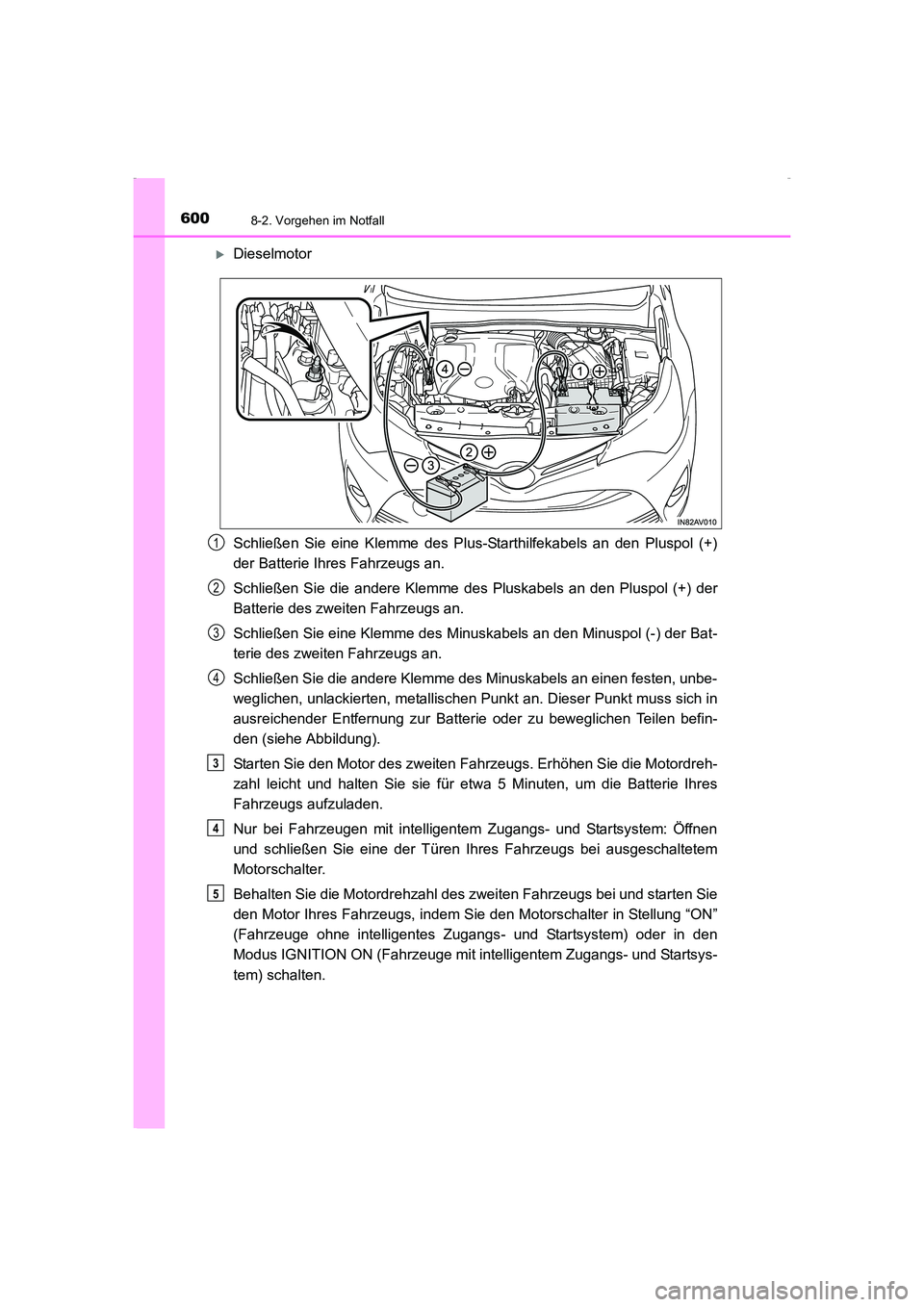

Öffnen Sie die Motorhaube. ( →S. 446)
Schließen Sie die Starthilfekabel wie nachfolgend beschrieben an:
XOttomotor
Bei entladener Fahrzeugbatterie kann der Motor unter Umständen mit
dem folgenden Verfahren gestartet werden.
Sie können sich auch mit einem Toyo ta-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen qualifizierten und entsprechend aus-
gerüsteten Fachwerkstatt in Verbindung setzen.
1
2
AVENSIS_OM_OM20C22M_(EM).book Page 599 Friday, February 6, 20 15 8:11 PM

6008-2. Vorgehen im Notfall
AVENSIS_OM_OM20C22M_(EM)
XDieselmotor
Schließen Sie eine Klemme des Plus-Starthilfekabels an den Pluspol (+)
der Batterie Ihres Fahrzeugs an.
Schließen Sie die andere Klemme des Pluskabels an den Pluspol (+) der
Batterie des zweiten Fahrzeugs an.
Schließen Sie eine Klemme des Minuskabels an den Minuspol (-) der Bat-
terie des zweiten Fahrzeugs an.
Schließen Sie die andere Klemme des Minuskabels an einen festen, unbe-
weglichen, unlackierten, metallischen Punkt an. Dieser Punkt muss sich in
ausreichender Entfernung zur Batterie oder zu beweglichen Teilen befin-
den (siehe Abbildung).
Starten Sie den Motor des zweiten Fahrzeugs. Erhöhen Sie die Motordreh-
zahl leicht und halten Sie sie für etwa 5 Minuten, um die Batterie Ihres
Fahrzeugs aufzuladen.
Nur bei Fahrzeugen mit intelligentem Zugangs- und Startsystem: Öffnen
und schließen Sie eine der Türen Ihres Fahrzeugs bei ausgeschaltetem
Motorschalter.
Behalten Sie die Motordrehzahl des zweiten Fahrzeugs bei und starten Sie
den Motor Ihres Fahrzeugs, indem Sie den Motorschalter in Stellung “ON”
(Fahrzeuge ohne intelligentes Zugangs - und Startsystem) oder in den
Modus IGNITION ON (Fahrzeuge mit intelligentem Zugangs- und Startsys-
tem) schalten.
1
2
3
4
3
4
5
AVENSIS_OM_OM20C22M_(EM).book Page 600 Friday, February 6, 20 15 8:11 PM
