3917-2. Underhåll
OM20C20SE
7
Underhåll och skötsel

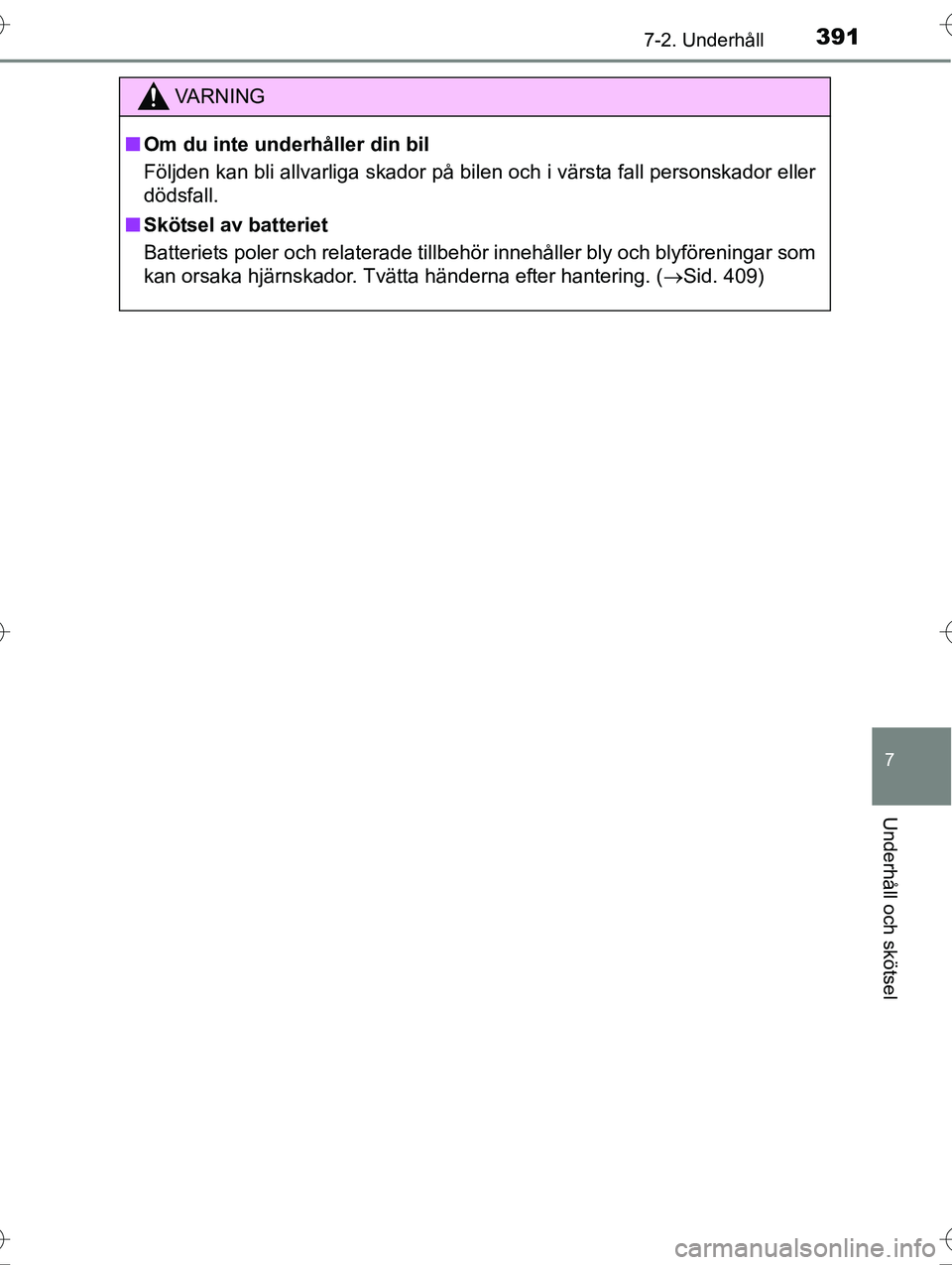

VA R N I N G
nOm du inte underhåller din bil
Följden kan bli allvarliga skador på bilen och i värsta fall personskador eller
dödsfall.
n Skötsel av batteriet
Batteriets poler och relaterade tillbehör innehåller bly och blyföreningar som
kan orsaka hjärnskador. Tvätta händerna efter hantering. ( Sid. 409)
OM20C20SE.book Page 391 Wednesday, March 30, 2016 3:47 PM

3927-3. Arbeten du kan göra själv
OM20C20SE

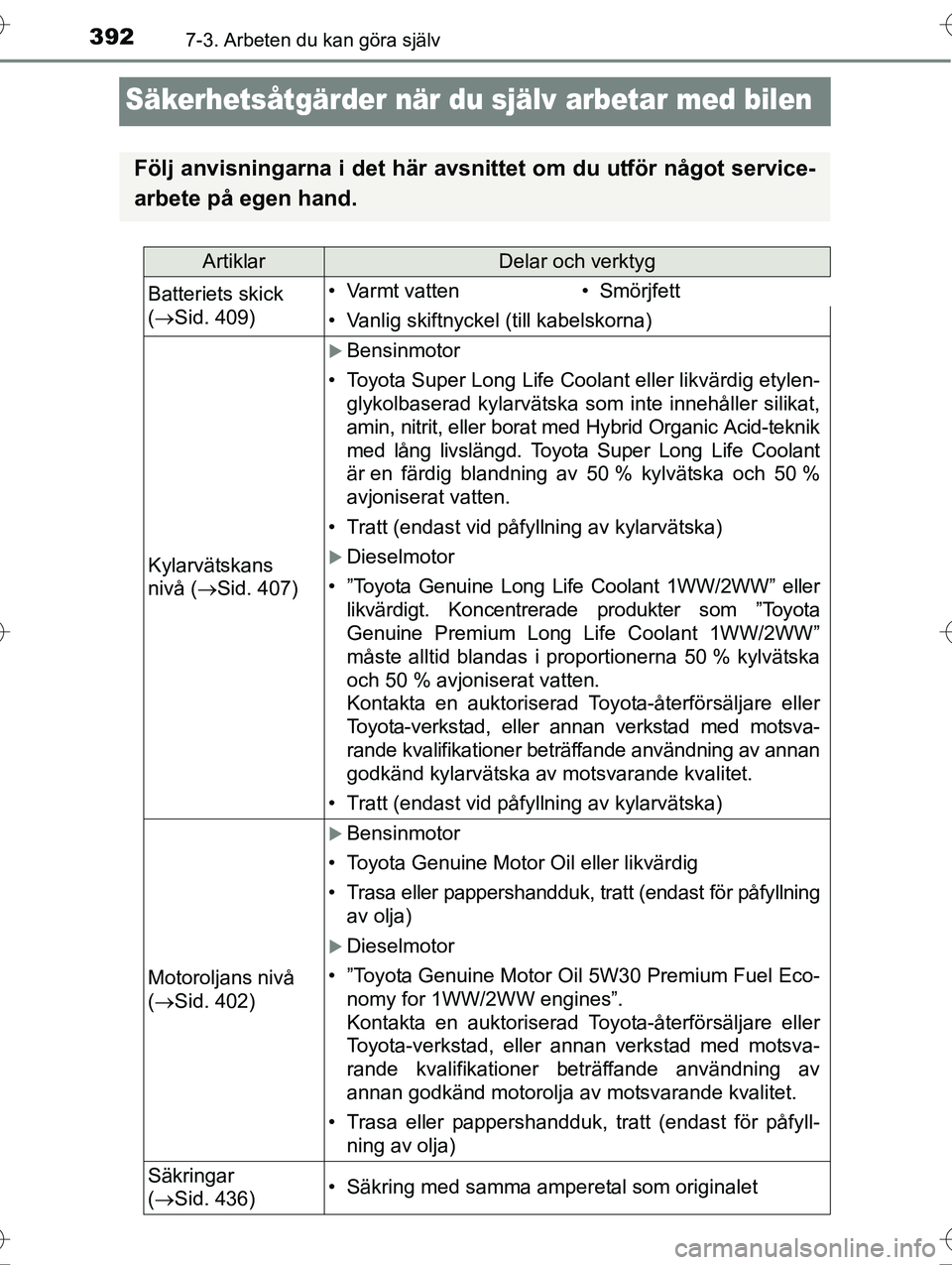

Säkerhetsåtgärder när du själv arbetar med bilen
Följ anvisningarna i det här avsni ttet om du utför något service-
arbete på egen hand.
ArtiklarDelar och verktyg
Batteriets skick
(  Sid. 409)• Varmt vatten•Smörjfett
• Vanlig skiftnyckel (till kabelskorna)
Kylarvätskans
nivå ( Sid. 407)
Bensinmotor
• Toyota Super Long Life Coolant eller likvärdig etylen-
glykolbaserad kylarvätska som inte innehåller silikat,
amin, nitrit, eller borat med Hybrid Organic Acid-teknik
med lång livslängd. Toyota Super Long Life Coolant
är en färdig blandning av 50 % kylvätska och 50 %
avjoniserat vatten.
• Tratt (endast vid påfyllning av kylarvätska)
Dieselmotor
• ”Toyota Genuine Long Life Coolant 1WW/2WW” ellerlikvärdigt. Koncentrerade produkter som ”Toyota
Genuine Premium Long Life Coolant 1WW/2WW”
måste alltid blandas i proportionerna 50 % kylvätska
och 50 % avjoniserat vatten.
Kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller a nnan verkstad med motsva-
rande kvalifikationer beträffande användning av annan
godkänd kylarvätska av motsvarande kvalitet.
• Tratt (endast vid påfyllning av kylarvätska)
Motoroljans nivå
(  Sid. 402)
Bensinmotor
• Toyota Genuine Motor Oil eller likvärdig
• Trasa eller pappershandduk, tratt (endast för påfyllning
av olja)
Dieselmotor
• ”Toyota Genuine Motor Oil 5W30 Premium Fuel Eco-nomy for 1WW/2WW engines”.
Kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer beträffande användning av
annan godkänd motorolja av motsvarande kvalitet.
• Trasa eller pappershandduk, tratt (endast för påfyll-ning av olja)
Säkringar
( Sid. 436)• Säkring med samma amperetal som originalet
OM20C20SE.book Page 392 We dnesday, March 30, 2016 3:47 PM

3937-3. Arbeten du kan göra själv
OM20C20SE
7
Underhåll och skötsel

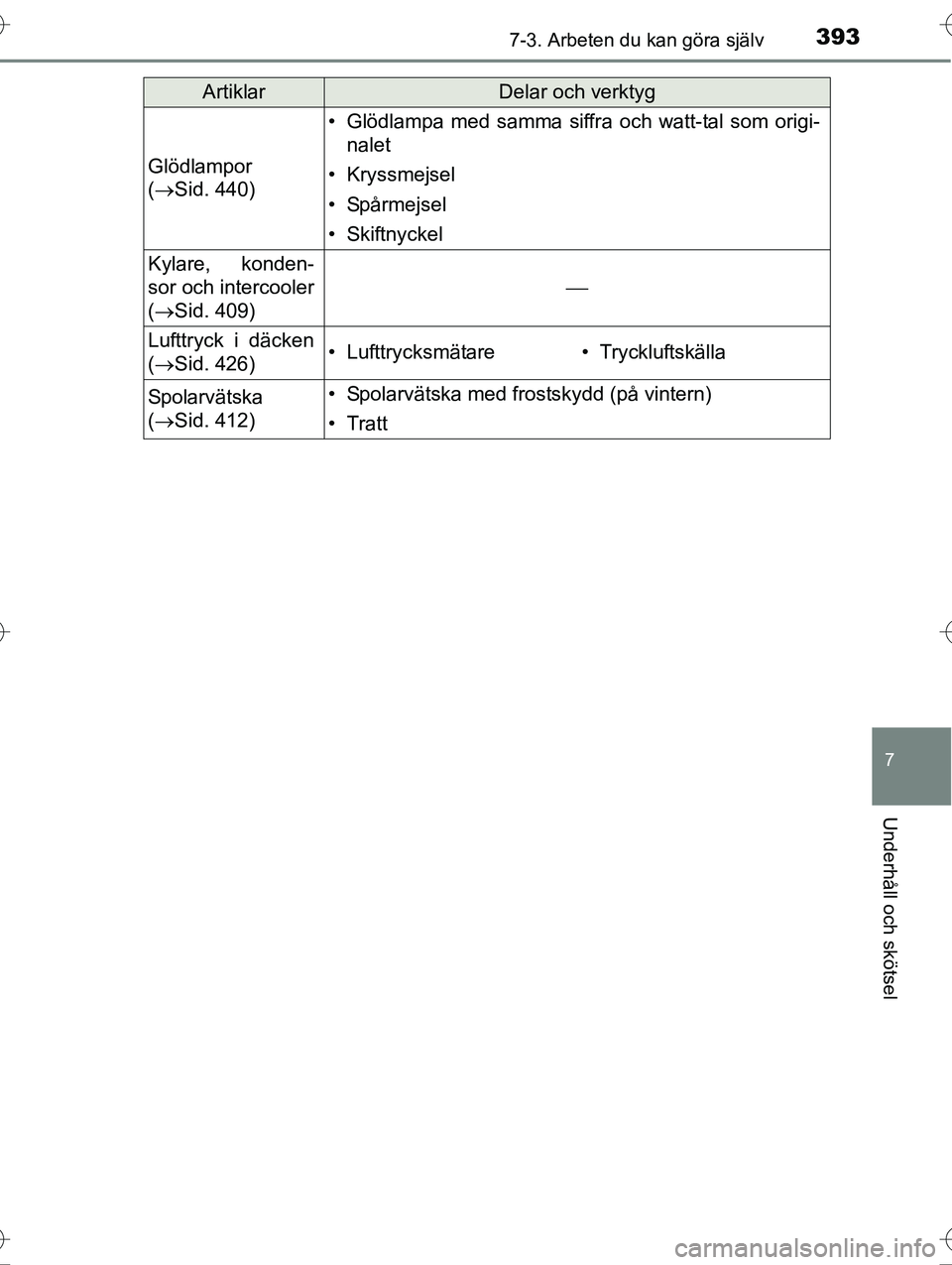

Glödlampor
( Sid. 440)
• Glödlampa med samma siffra och watt-tal som origi-
nalet
• Kryssmejsel
• Spårmejsel
• Skiftnyckel
Kylare, konden-
sor och intercooler
( Sid. 409)

Lufttryck i däcken
( Sid. 426)• Lufttrycksmätare• Tryckluftskälla
Spolarvätska
( Sid. 412)• Spolarvätska med frostskydd (på vintern)
•Tratt
ArtiklarDelar och verktyg
OM20C20SE.book Page 393 We dnesday, March 30, 2016 3:47 PM

3947-3. Arbeten du kan göra själv
OM20C20SE

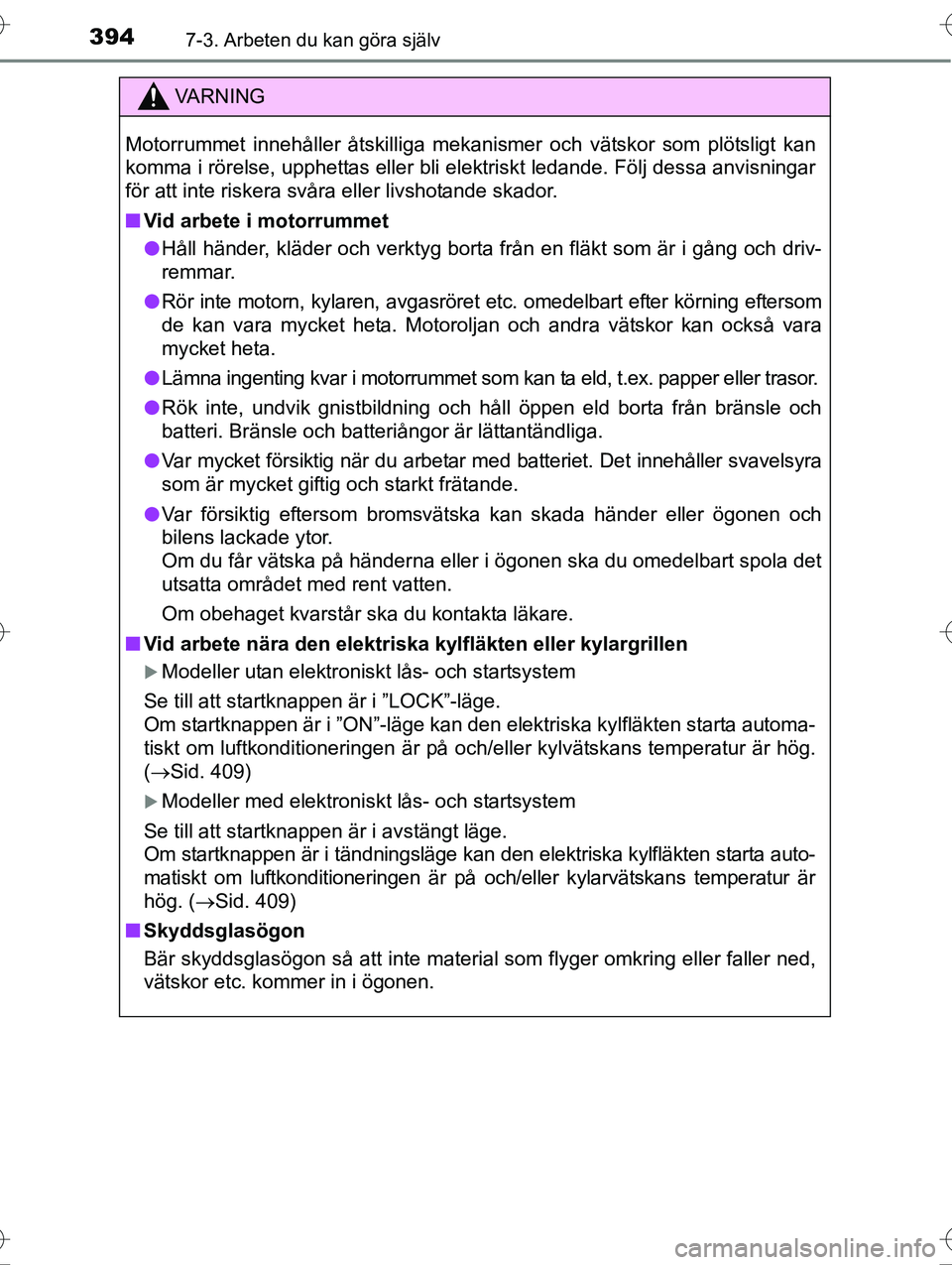

VA R N I N G
Motorrummet innehåller åtskilliga mekanismer och vätskor som plötsligt kan
komma i rörelse, upphettas eller bli elektriskt ledande. Följ dessa anvisningar
för att inte riskera svåra eller livshotande skador.
nVid arbete i motorrummet
l Håll händer, kläder och verktyg borta från en fläkt som är i gång och driv-
remmar.
l Rör inte motorn, kylaren, avgasröret etc. omedelbart efter körning eftersom
de kan vara mycket heta. Motoroljan och andra vätskor kan också vara
mycket heta.
l Lämna ingenting kvar i motorrummet som kan ta eld, t.ex. papper eller trasor.
l Rök inte, undvik gnistbildning och håll öppen eld borta från bränsle och
batteri. Bränsle och batteriångor är lättantändliga.
l Var mycket försiktig när du arbetar med batteriet. Det innehåller svavelsyra
som är mycket giftig och starkt frätande.
l Var försiktig eftersom bromsvätska kan skada händer eller ögonen och
bilens lackade ytor.
Om du får vätska på händerna eller i ögonen ska du omedelbart spola det
utsatta området med rent vatten.
Om obehaget kvarstår ska du kontakta läkare.
n Vid arbete nära den elektriska kylfläkten eller kylargrillen
Modeller utan elektroniskt lås- och startsystem
Se till att startknappen är i ”LOCK”-läge.
Om startknappen är i ”ON”-läge kan den elektriska kylfläkten starta automa-
tiskt om luftkonditioneringen är på och/eller kylvätskans temperatur är hög.
( Sid. 409)
Modeller med elektroniskt lås- och startsystem
Se till att startknappen är i avstängt läge.
Om startknappen är i tändningsläge kan den elektriska kylfläkten starta auto-
matiskt om luftkonditioneringen är på och/eller kylarvätskans temperatur är
hög. ( Sid. 409)
n Skyddsglasögon
Bär skyddsglasögon så att inte material som flyger omkring eller faller ned,
vätskor etc. kommer in i ögonen.
OM20C20SE.book Page 394 We dnesday, March 30, 2016 3:47 PM

3957-3. Arbeten du kan göra själv
OM20C20SE
7
Underhåll och skötsel

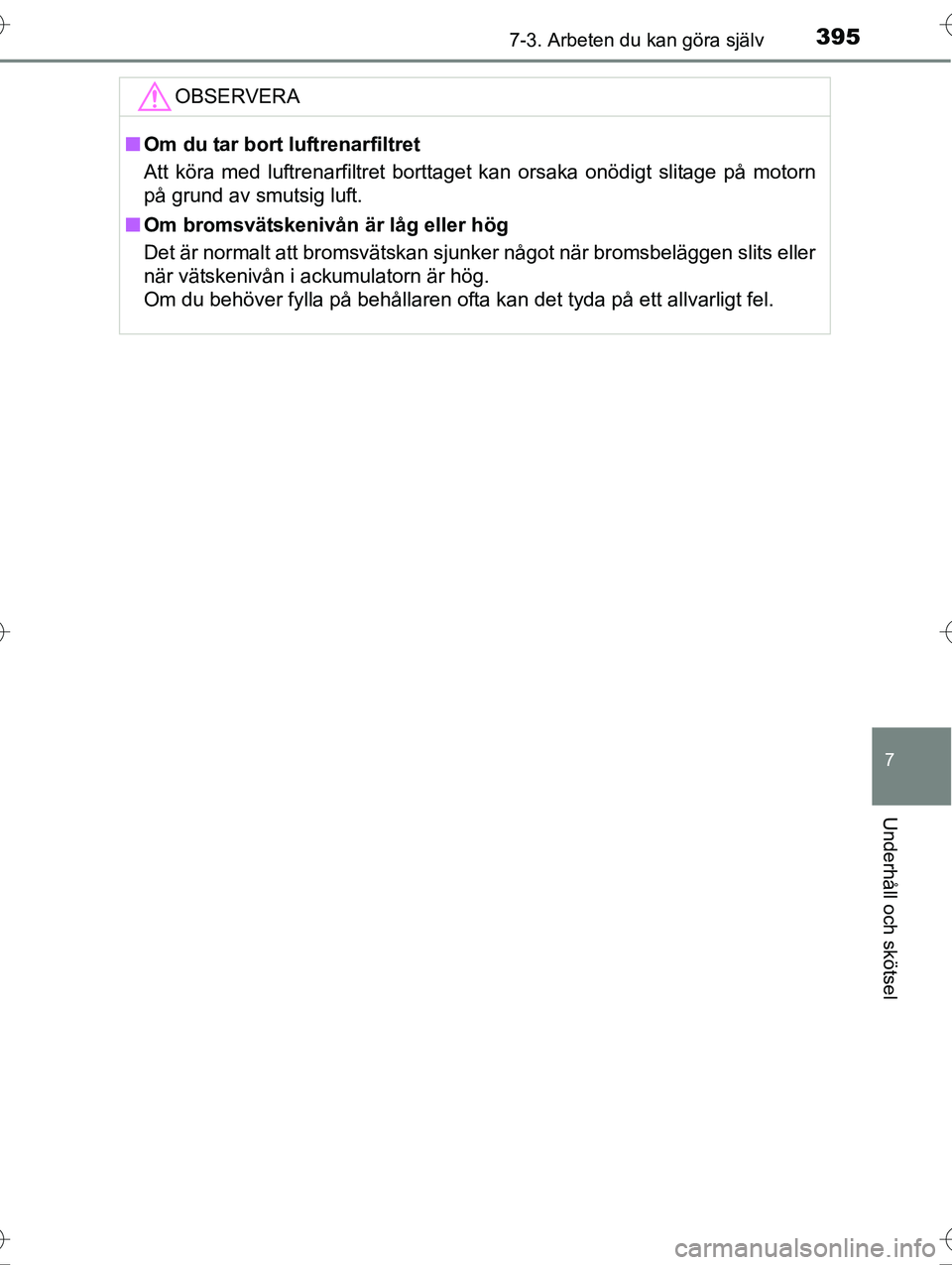

OBSERVERA
nOm du tar bort luftrenarfiltret
Att köra med luftrenarfiltret borttaget kan orsaka onödigt slitage på motorn
på grund av smutsig luft.
n Om bromsvätskenivån är låg eller hög
Det är normalt att bromsvätskan sjunker något när bromsbeläggen slits eller
när vätskenivån i ackumulatorn är hög.
Om du behöver fylla på behållaren ofta kan det tyda på ett allvarligt fel.
OM20C20SE.book Page 395 We dnesday, March 30, 2016 3:47 PM

3967-3. Arbeten du kan göra själv
OM20C20SE

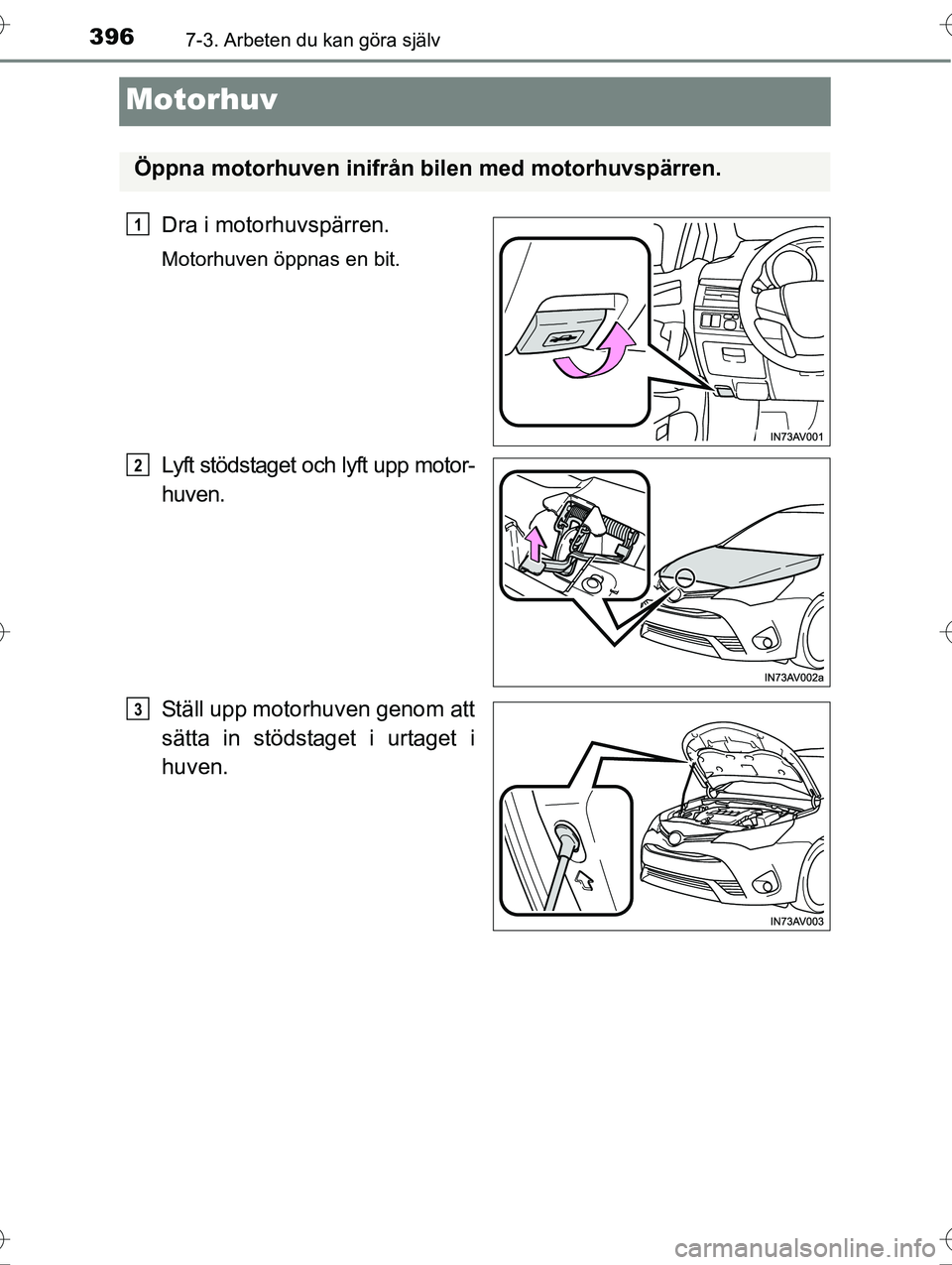

Motorhuv
Dra i motorhuvspärren.
Motorhuven öppnas en bit.
Lyft stödstaget och lyft upp motor-
huven.
Ställ upp motorhuven genom att
sätta in stödstaget i urtaget i
huven.
Öppna motorhuven inifrån bilen med motorhuvspärren.
1
2
3
OM20C20SE.book Page 396 Wednesday, March 30, 2016 3:47 PM

3977-3. Arbeten du kan göra själv
OM20C20SE
7
Underhåll och skötsel

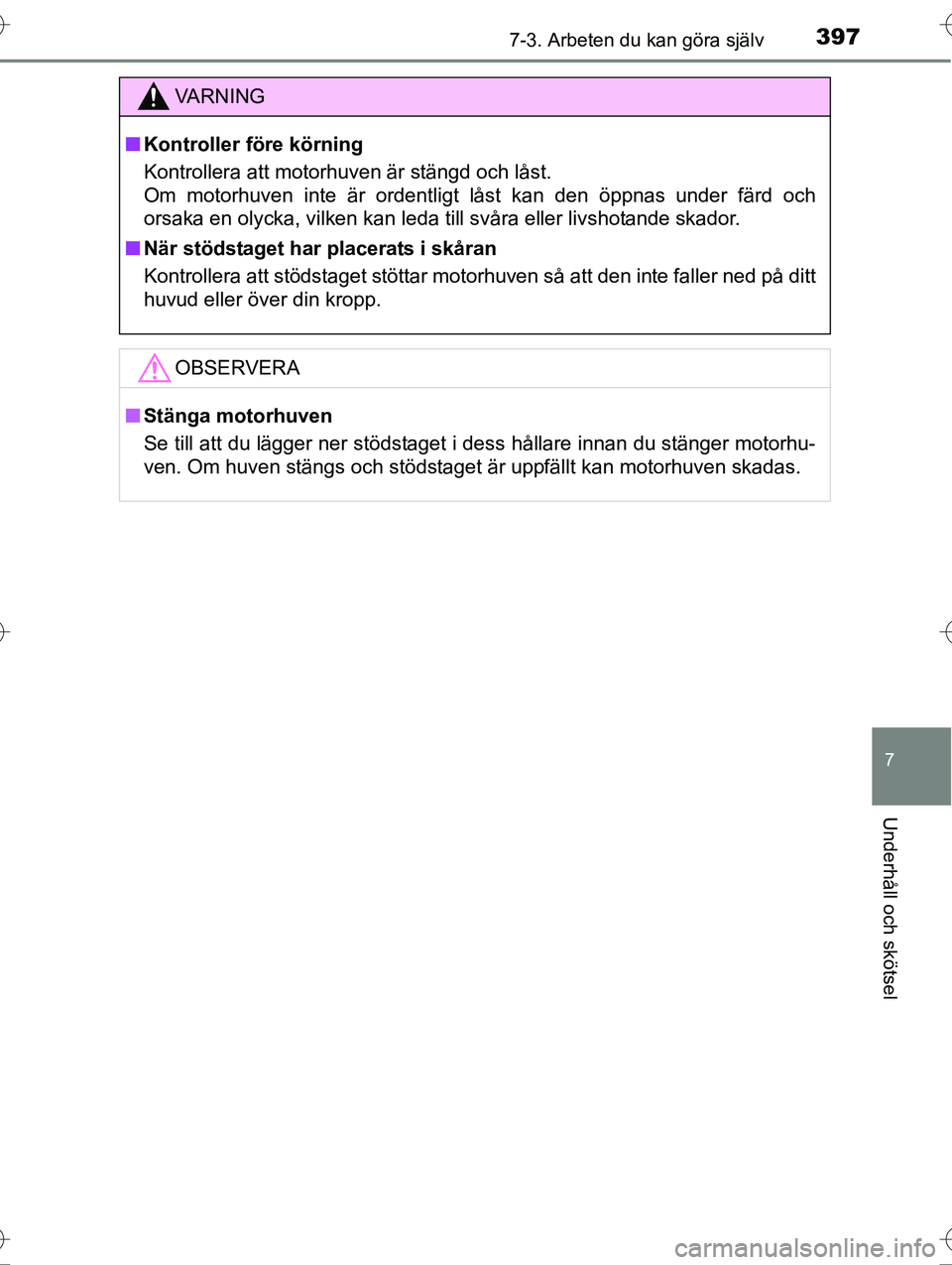

VA R N I N G
nKontroller före körning
Kontrollera att motorhuven är stängd och låst.
Om motorhuven inte är ordentligt låst kan den öppnas under färd och
orsaka en olycka, vilken kan leda till svåra eller livshotande skador.
n När stödstaget har placerats i skåran
Kontrollera att stödstaget stöttar motorhuven så att den inte faller ned på ditt
huvud eller över din kropp.
OBSERVERA
nStänga motorhuven
Se till att du lägger ner stödstaget i dess hållare innan du stänger motorhu-
ven. Om huven stängs och stödstaget är uppfällt kan motorhuven skadas.
OM20C20SE.book Page 397 We dnesday, March 30, 2016 3:47 PM

3987-3. Arbeten du kan göra själv
OM20C20SE

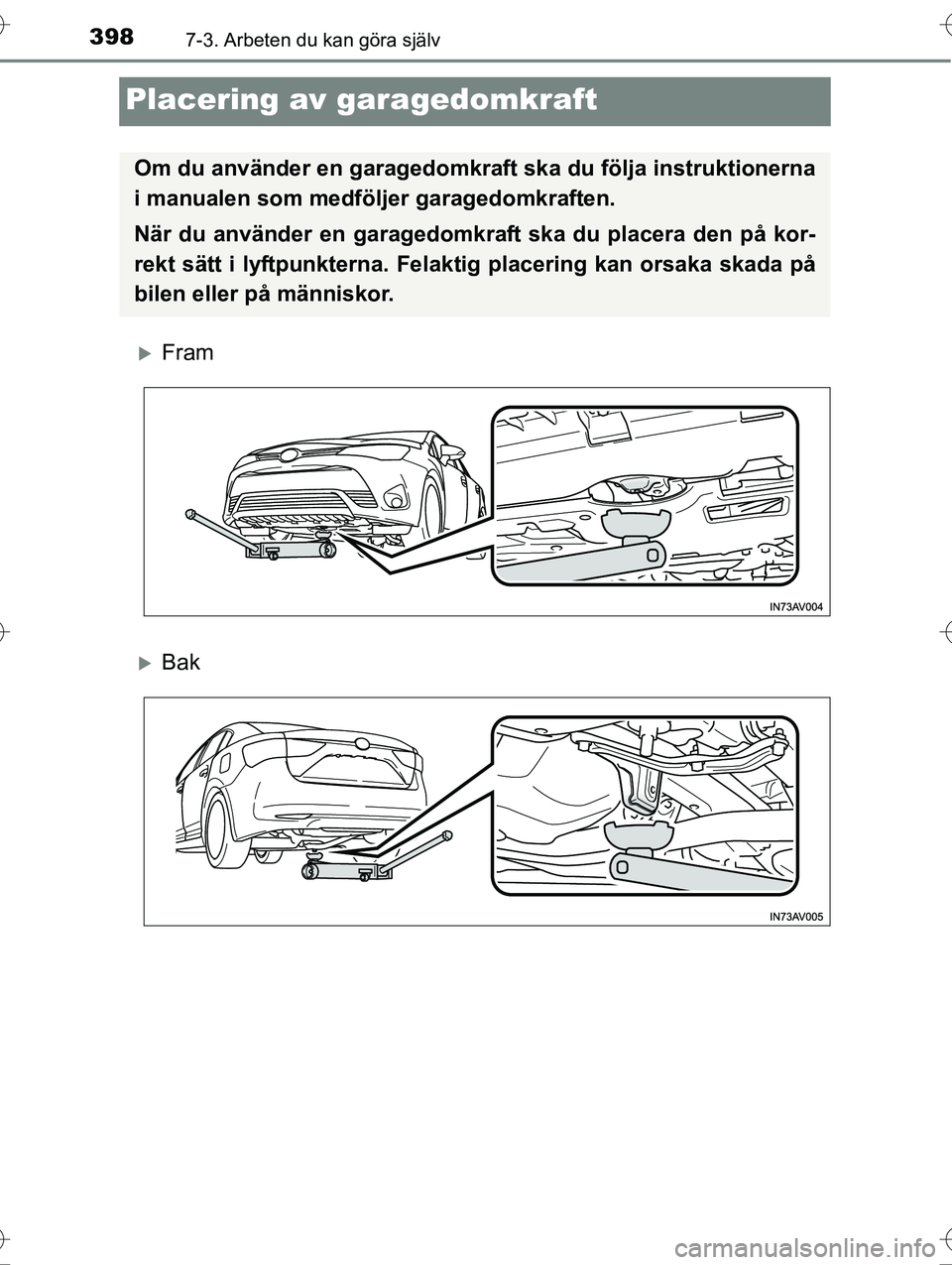

Placering av garagedomkraft
Fram
Bak
Om du använder en garagedomkraft ska du följa instruktionerna
i manualen som medföljer garagedomkraften.
När du använder en garagedomkraft ska du placera den på kor-
rekt sätt i lyftpunkterna. Felaktig placering kan orsaka skada på
bilen eller på människor.
OM20C20SE.book Page 398 We dnesday, March 30, 2016 3:47 PM

3997-3. Arbeten du kan göra själv
OM20C20SE
7
Underhåll och skötsel

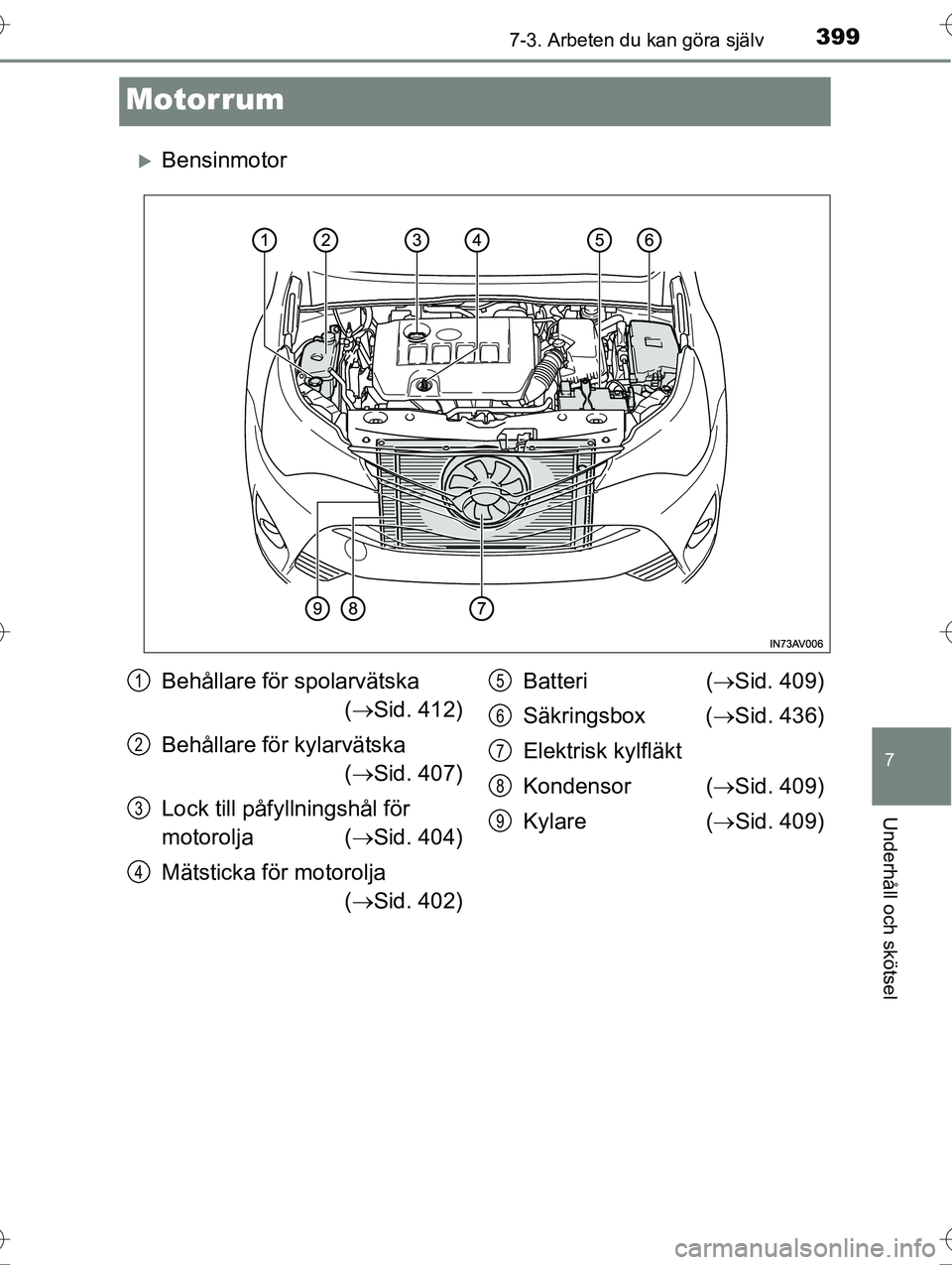

Motorrum
Bensinmotor
Behållare för spolarvätska ( Sid. 412)
Behållare för kylarvätska ( Sid. 407)
Lock till påfy llningshål för
motorolja ( Sid. 404)
Mätsticka för motorolja ( Sid. 402) Batteri
( Sid. 409)
Säkringsbox ( Sid. 436)
Elektrisk kylfläkt
Kondensor ( Sid. 409)
Kylare ( Sid. 409)1
2
3
4
5
6
7
8
9
OM20C20SE.book Page 399 We dnesday, March 30, 2016 3:47 PM

4007-3. Arbeten du kan göra själv
OM20C20SE

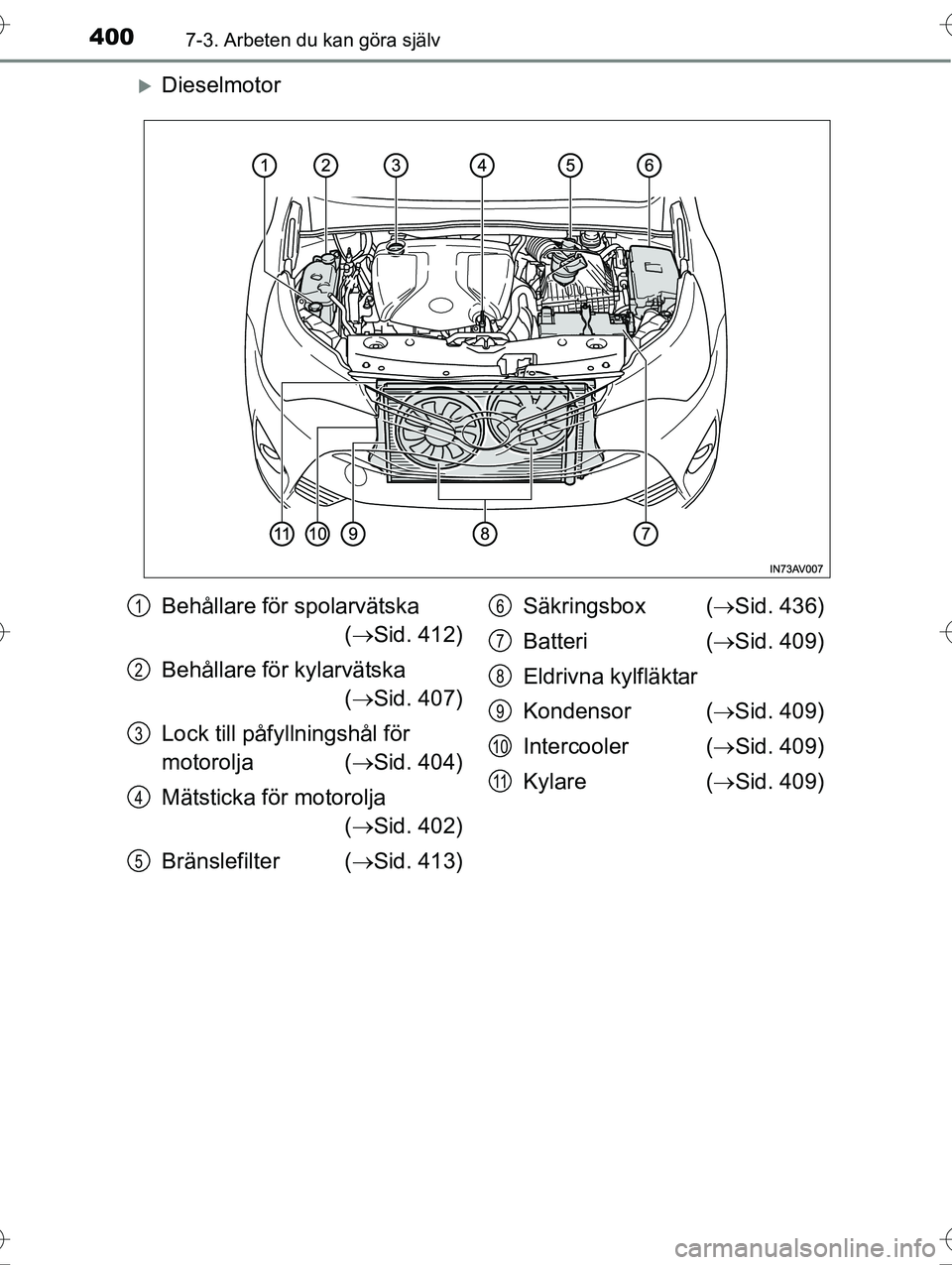

Dieselmotor
Behållare för spolarvätska( Sid. 412)
Behållare för kylarvätska ( Sid. 407)
Lock till påfy llningshål för
motorolja ( Sid. 404)
Mätsticka för motorolja ( Sid. 402)
Bränslefilter ( Sid. 413) Säkringsbox (
Sid. 436)
Batteri ( Sid. 409)
Eldrivna kylfläktar
Kondensor ( Sid. 409)
Intercooler ( Sid. 409)
Kylare ( Sid. 409)1
2
3
4
5
6
7
8
9
10
11
