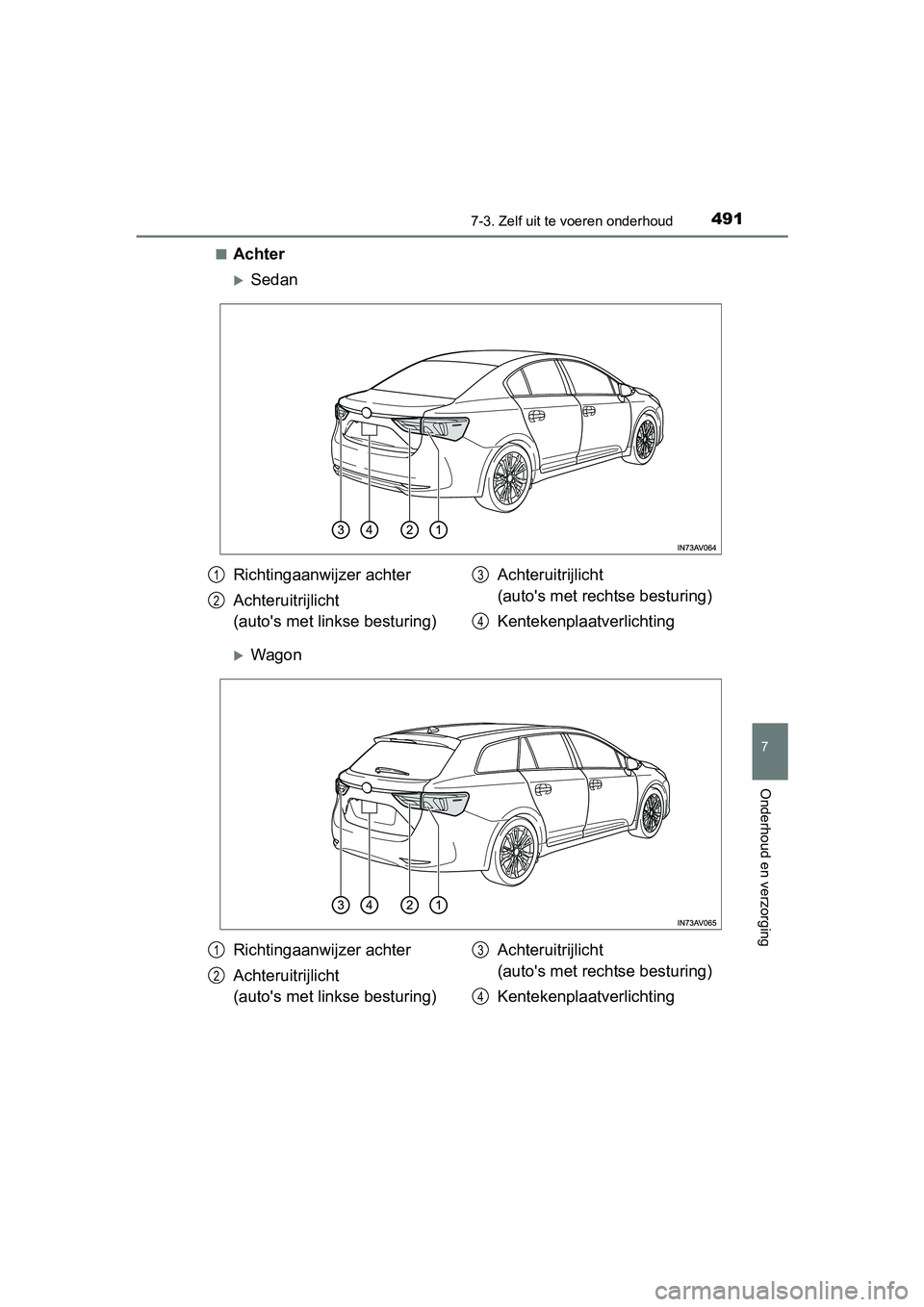

■Achter
Sedan
Wagon
Richtingaanwijzer achter
Achteruitrijlicht
(auto's met linkse besturing)Achteruitrijlicht
(auto's met rechtse besturing)
Kentekenplaatverlichting1
2
3
4
Richtingaanwijzer achter
Achteruitrijlicht
(auto's met linkse besturing)Achteruitrijlicht
(auto's met rechtse besturing)
Kentekenplaatverlichting1
2
3
4
AVENSIS_OM_OM20C20E_(EE).book Page 49
1 Tuesday, March 3, 2015 4:14 PM

4927-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)■

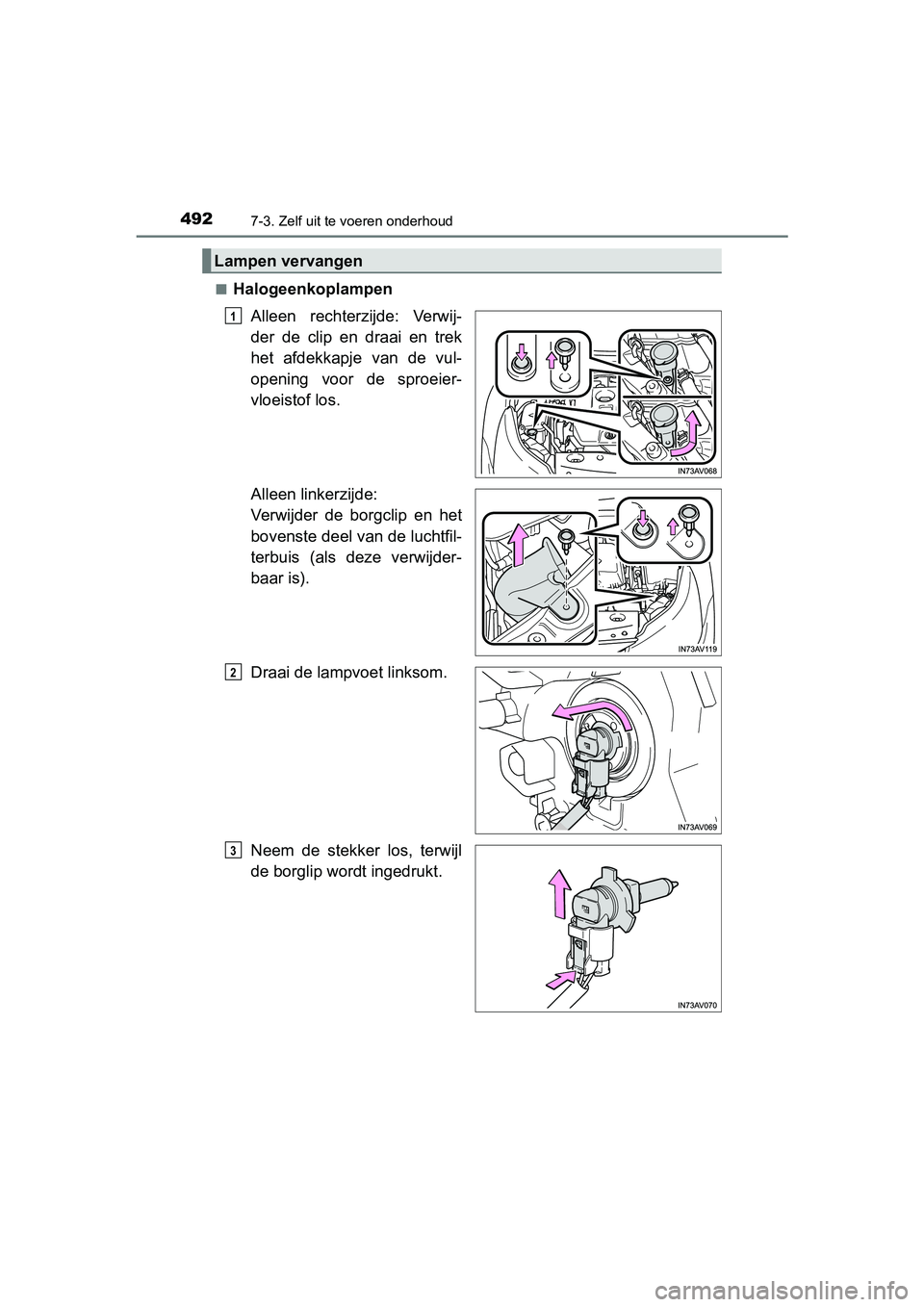

Halogeenkoplampen
Alleen rechterzijde: Verwij-
der de clip en draai en trek
het afdekkapje van de vul-
opening voor de sproeier-
vloeistof los.
Alleen linkerzijde:
Verwijder de borgclip en het
bovenste deel van de luchtfil-
terbuis (als deze verwijder-
baar is).
Draai de lampvoet linksom.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
Lampen vervangen
1
2
3
AVENSIS_OM_OM20C20E_(EE).book Page 49 2 Tuesday, March 3, 2015 4:14 PM

4937-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)
7
Onderhoud en verzorging

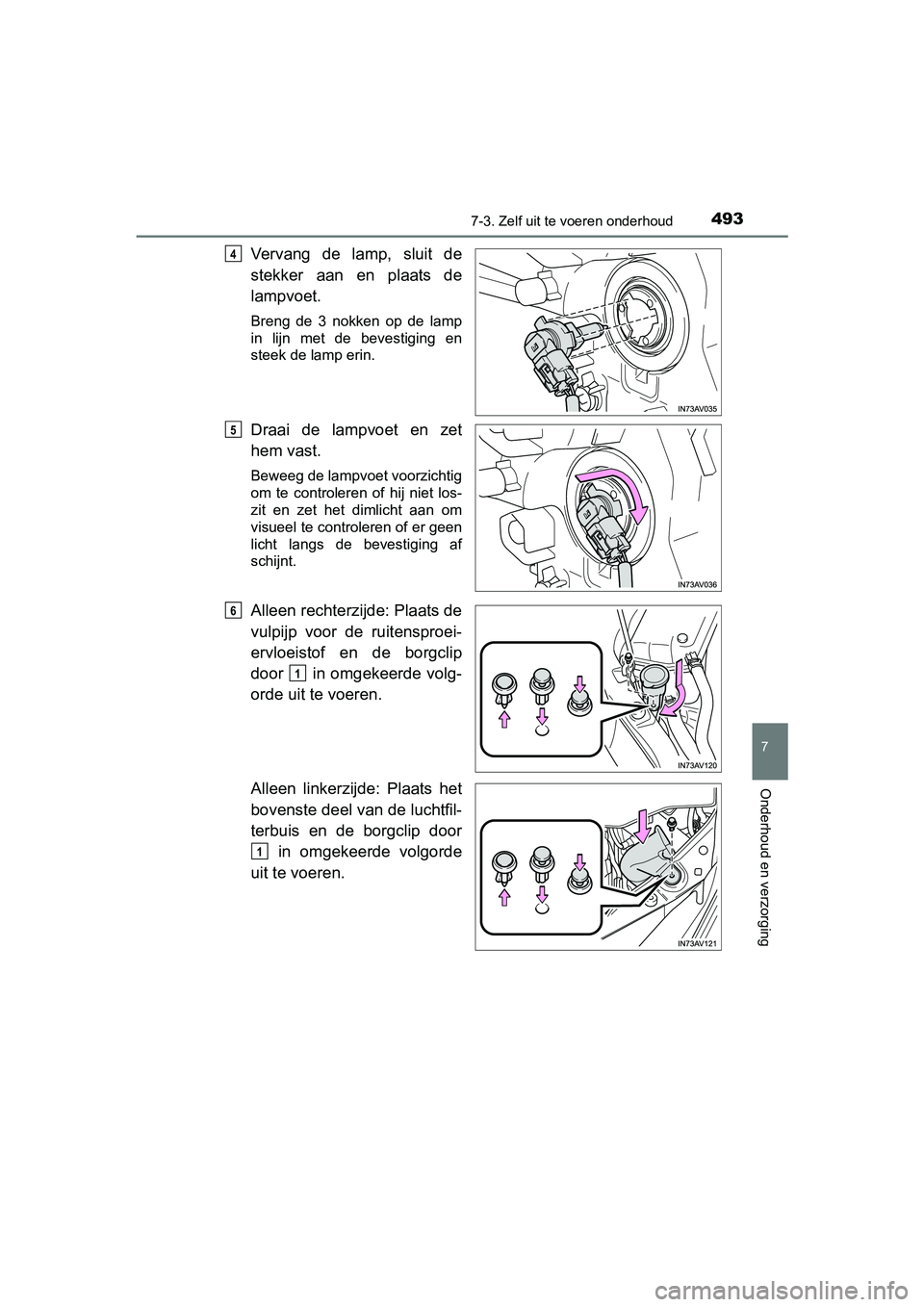

Vervang de lamp, sluit de
stekker aan en plaats de
lampvoet.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lampvoet en zet
hem vast.
Beweeg de lampvoet voorzichtig
om te controleren of hij niet los-
zit en zet het dimlicht aan om
visueel te controleren of er geen
licht langs de bevestiging af
schijnt.
Alleen rechterzijde: Plaats de
vulpijp voor de ruitensproei-
ervloeistof en de borgclip
door in omgekeerde volg-
orde uit te voeren.
Alleen linkerzijde: Plaats het
bovenste deel van de luchtfil-
terbuis en de borgclip door in omgekeerde volgorde
uit te voeren.
4
5
6
1
1
AVENSIS_OM_OM20C20E_(EE).book Page 49 3 Tuesday, March 3, 2015 4:14 PM

4947-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)■

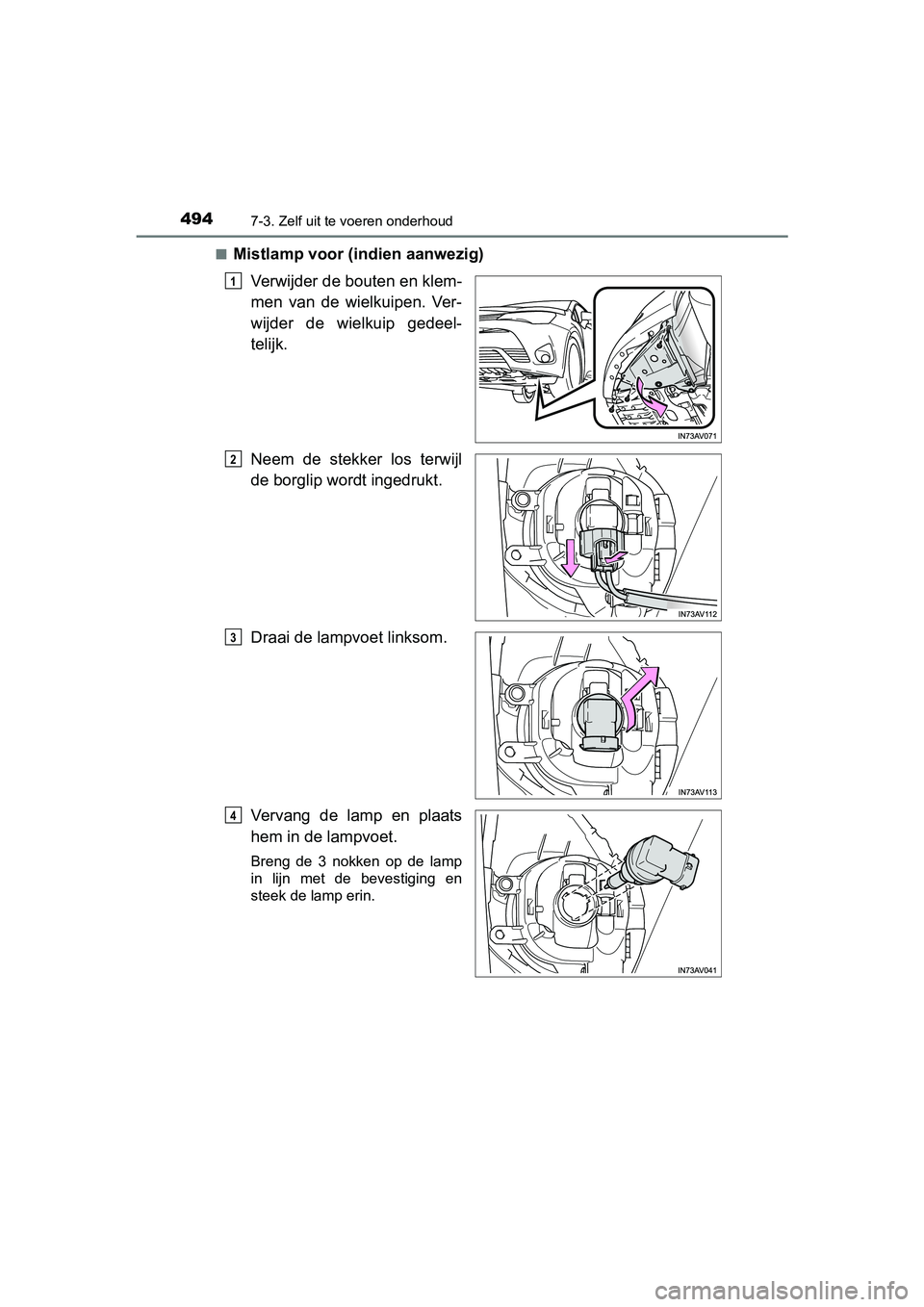

Mistlamp voor (indien aanwezig)
Verwijder de bouten en klem-
men van de wielkuipen. Ver-
wijder de wielkuip gedeel-
telijk.
Neem de stekker los terwijl
de borglip wordt ingedrukt.
Draai de lampvoet linksom.
Vervang de lamp en plaats
hem in de lampvoet.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
1
2
3
4
AVENSIS_OM_OM20C20E_(EE).book Page 49 4 Tuesday, March 3, 2015 4:14 PM

4957-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)
7
Onderhoud en verzorging

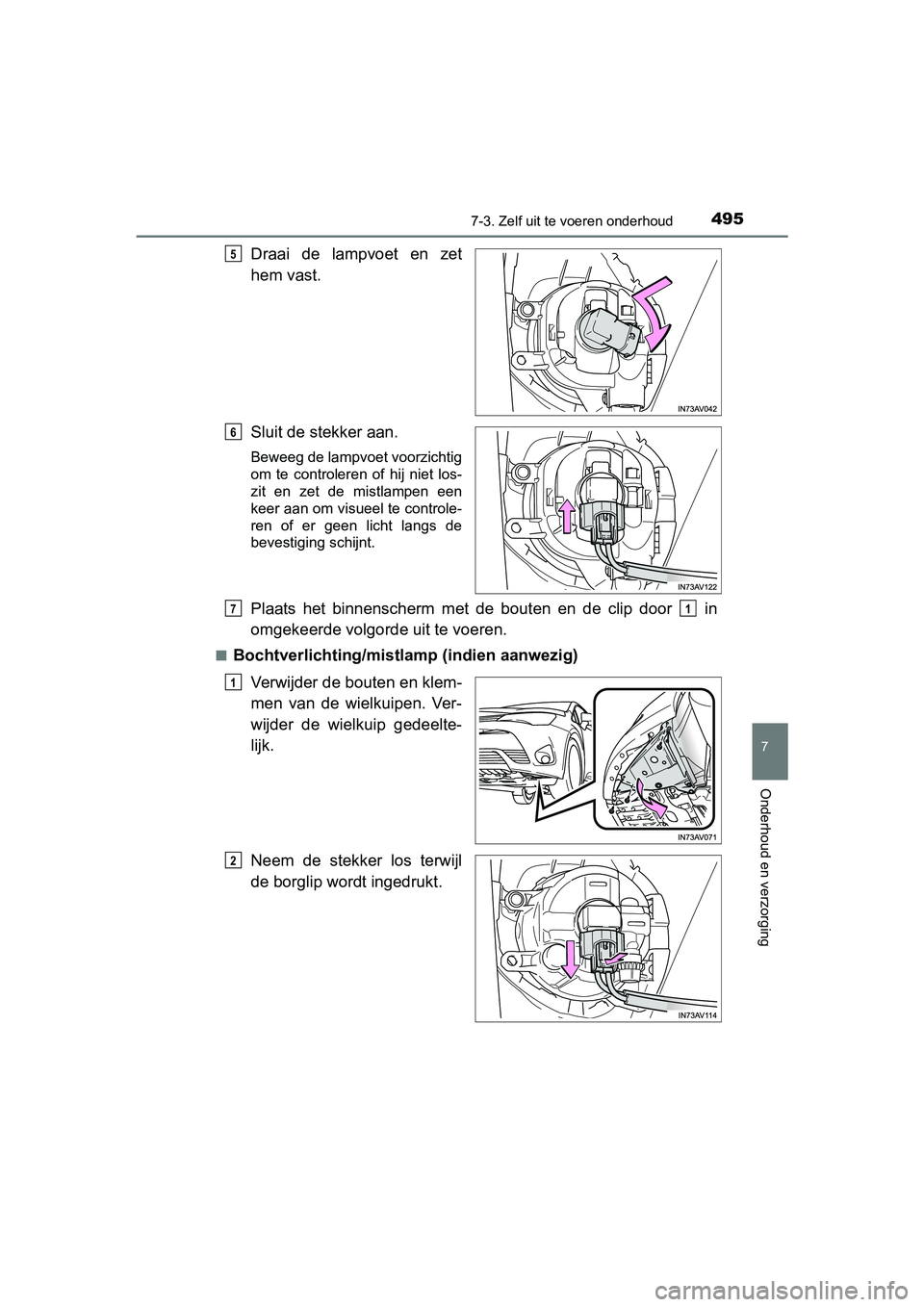

Draai de lampvoet en zet
hem vast.
Sluit de stekker aan.
Beweeg de lampvoet voorzichtig
om te controleren of hij niet los-
zit en zet de mistlampen een
keer aan om visueel te controle-
ren of er geen licht langs de
bevestiging schijnt.
Plaats het binnenscherm met de bouten en de clip door in
omgekeerde volgorde uit te voeren.
■Bochtverlichting/mistlamp (indien aanwezig)
Verwijder de bouten en klem-
men van de wielkuipen. Ver-
wijder de wielkuip gedeelte-
lijk.
Neem de stekker los terwijl
de borglip wordt ingedrukt.
5
6
71
1
2
AVENSIS_OM_OM20C20E_(EE).book Page 49 5 Tuesday, March 3, 2015 4:14 PM

4967-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)
Draai de lampvoet linksom.
Vervang de lamp en plaats
hem in de lampvoet.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lampvoet en zet
hem vast.
Sluit de stekker aan.
Beweeg de lampvoet voorzichtig
om te controleren of hij niet los-
zit en zet de bochtverlichting/
mistlamp aan om visueel te con-
troleren of er geen licht langs de
bevestiging schijnt.
Plaats het binnenscherm met de bouten en de clip door in
omgekeerde volgorde uit te voeren.
3
4
5
6
71
AVENSIS_OM_OM20C20E_(EE).book Page 496 Tuesday, March 3, 2015 4:14 PM

4977-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)
7
Onderhoud en verzorging

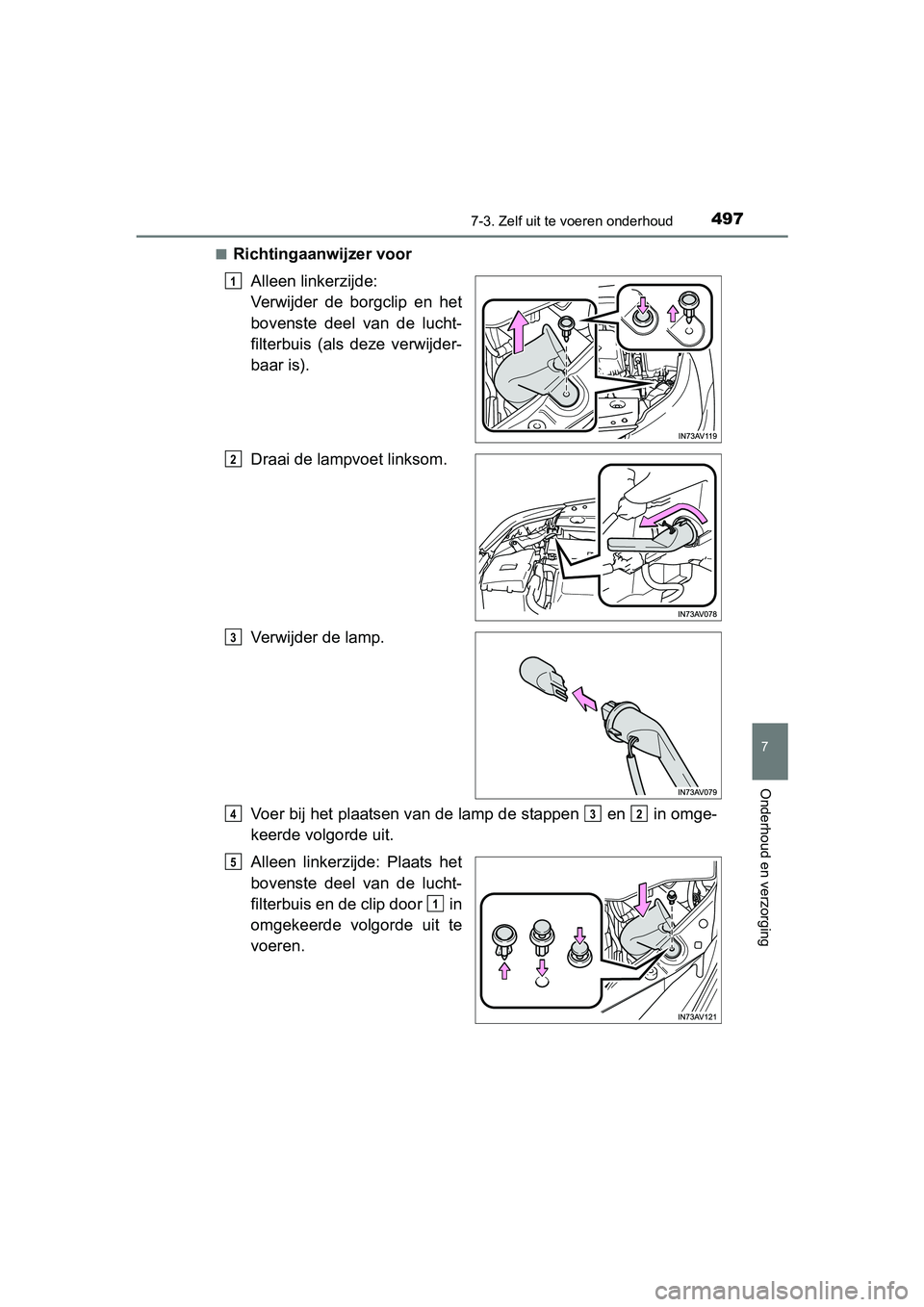

■Richtingaanwijzer voorAlleen linkerzijde:
Verwijder de borgclip en het
bovenste deel van de lucht-
filterbuis (als deze verwijder-
baar is).
Draai de lampvoet linksom.
Verwijder de lamp.
Voer bij het plaatsen van de lamp de stappen en in omge-
keerde volgorde uit.
Alleen linkerzijde: Plaats het
bovenste deel van de lucht-
filterbuis en de clip door in
omgekeerde volgorde uit te
voeren.
1
2
3
432
5
1
AVENSIS_OM_OM20C20E_(EE).book Page 49 7 Tuesday, March 3, 2015 4:14 PM

4987-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)■

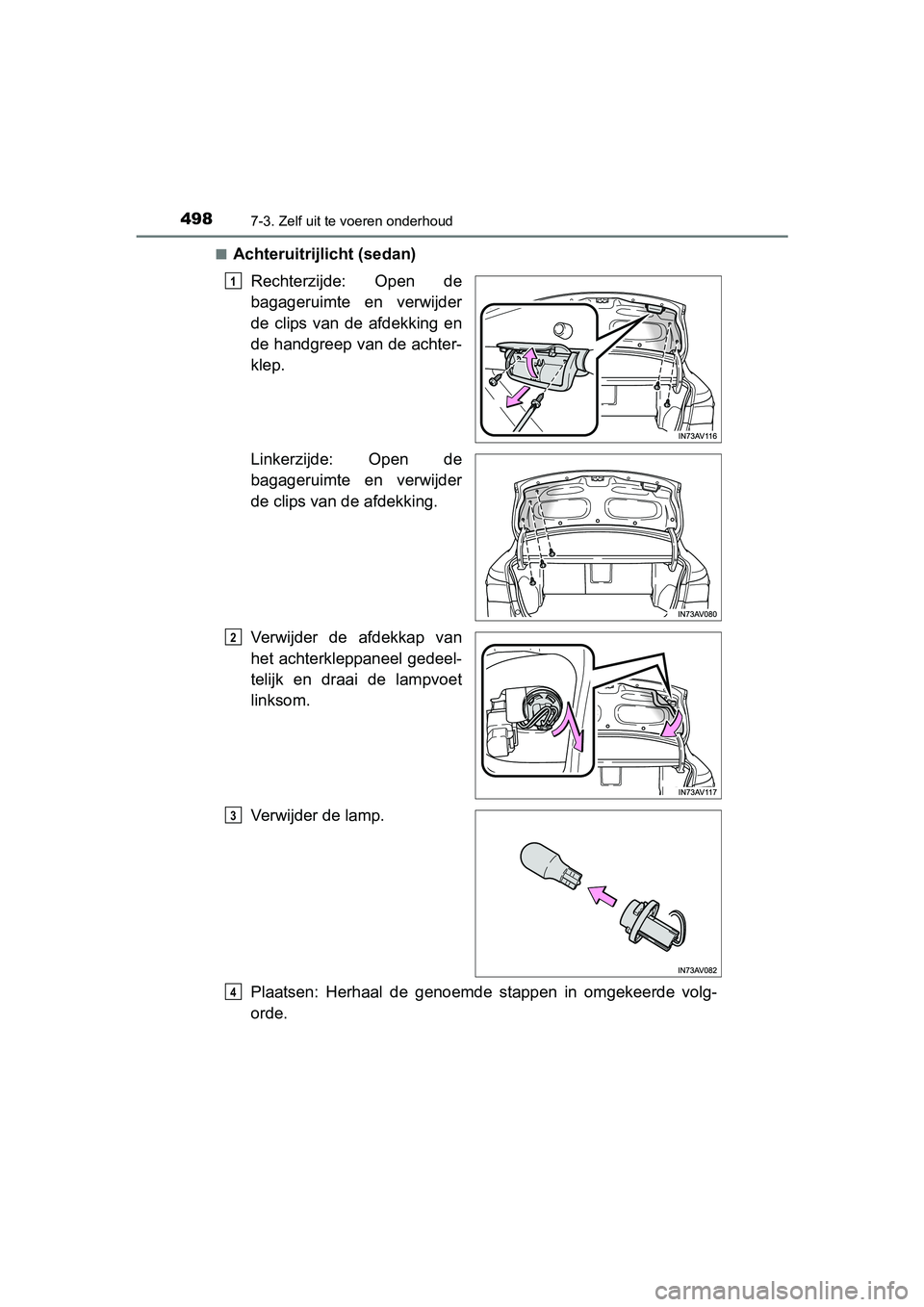

Achteruitrijlicht (sedan)
Rechterzijde: Open de
bagageruimte en verwijder
de clips van de afdekking en
de handgreep van de achter-
klep.
Linkerzijde: Open de
bagageruimte en verwijder
de clips van de afdekking.
Verwijder de afdekkap van
het achterkleppaneel gedeel-
telijk en draai de lampvoet
linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
4
AVENSIS_OM_OM20C20E_(EE).book Page 49 8 Tuesday, March 3, 2015 4:14 PM

4997-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)
7
Onderhoud en verzorging

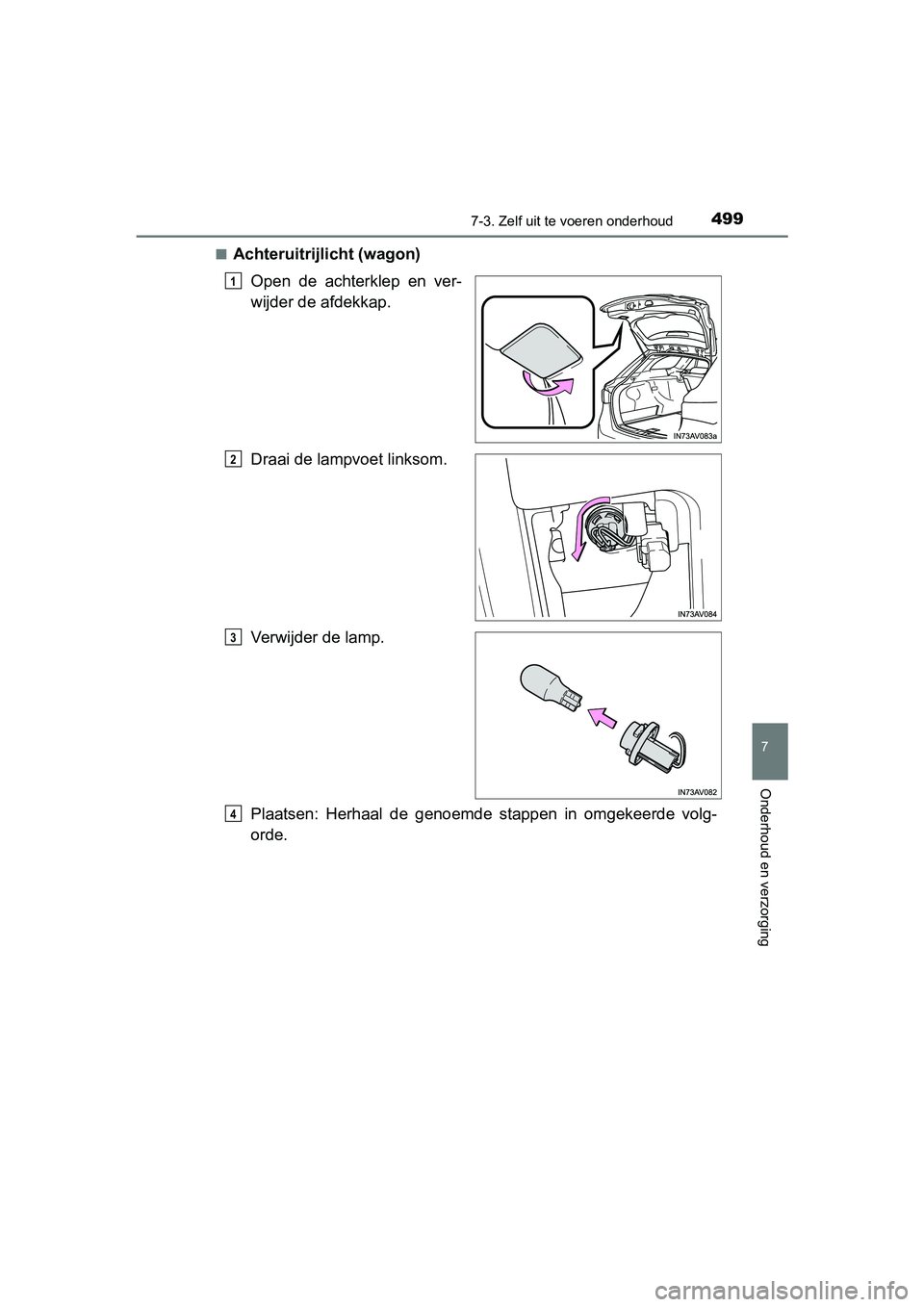

■Achteruitrijlicht (wagon)Open de achterklep en ver-
wijder de afdekkap.
Draai de lampvoet linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
4
AVENSIS_OM_OM20C20E_(EE).book Page 49 9 Tuesday, March 3, 2015 4:14 PM

5007-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)■

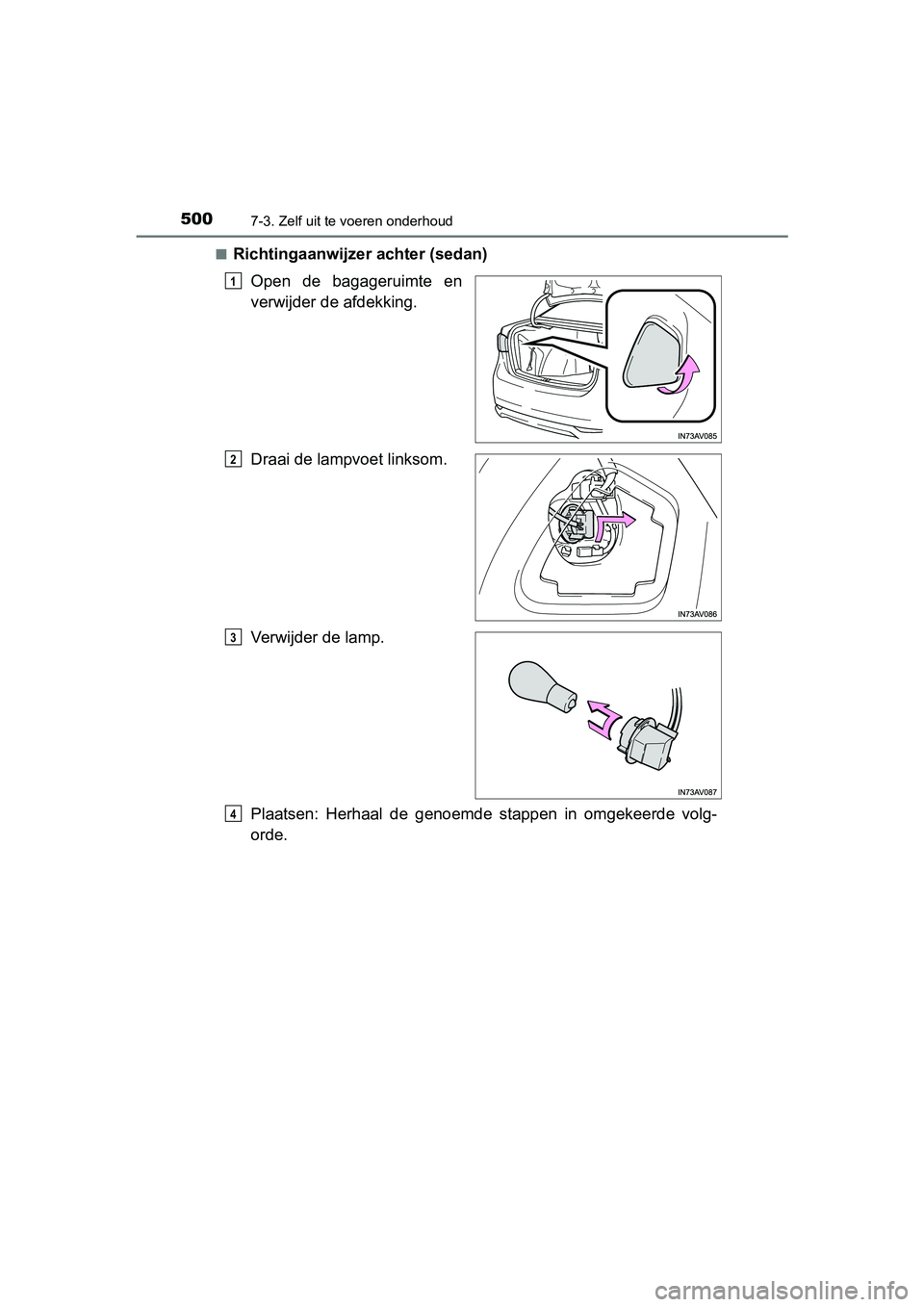

Richtingaanwijzer achter (sedan)
Open de bagageruimte en
verwijder de afdekking.
Draai de lampvoet linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
4
