4817-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)
7
Onderhoud en verzorging

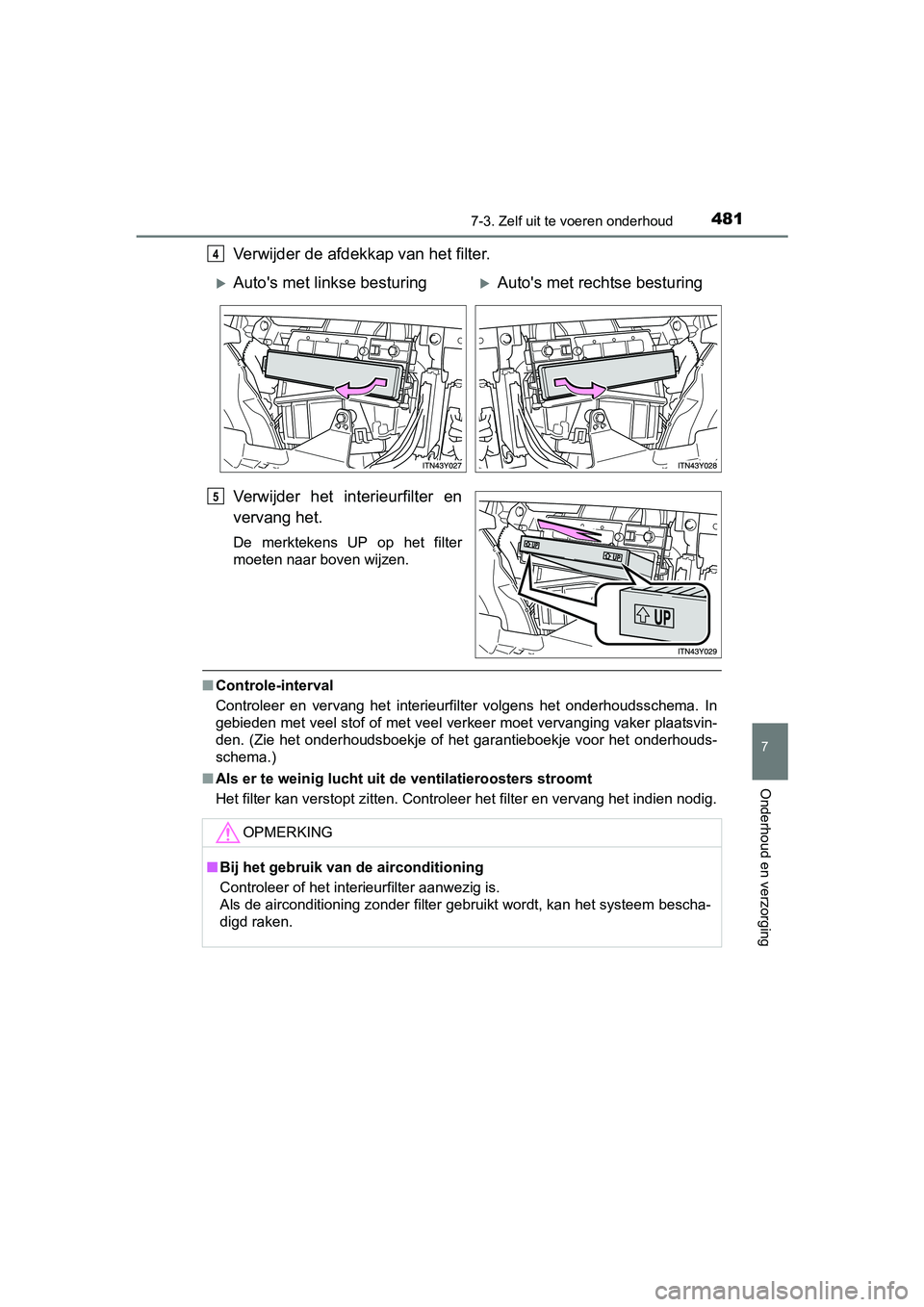

Verwijder de afdekkap van het filter.
Verwijder het interieurfilter en
vervang het.
De merktekensUP op het filter
moeten naar boven wijzen.
■ Controle-interval
Controleer en vervang het interieurfilter volgens het onderhoudsschema. In
gebieden met veel stof of met veel verkeer moet vervanging vaker plaatsvin-
den. (Zie het onderhoudsboekje of het garantieboekje voor het onderhouds-
schema.)
■ Als er te weinig lucht uit de ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer het filter en vervang het indien nodig.
4
Auto's met linkse besturingAuto's met rechtse besturing
5
OPMERKING
■ Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig is.
Als de airconditioning zonder filter gebruikt wordt, kan het systeem bescha-
digd raken.
AVENSIS_OM_OM20C20E_(EE).book Page 48 1 Tuesday, March 3, 2015 4:14 PM

4827-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)

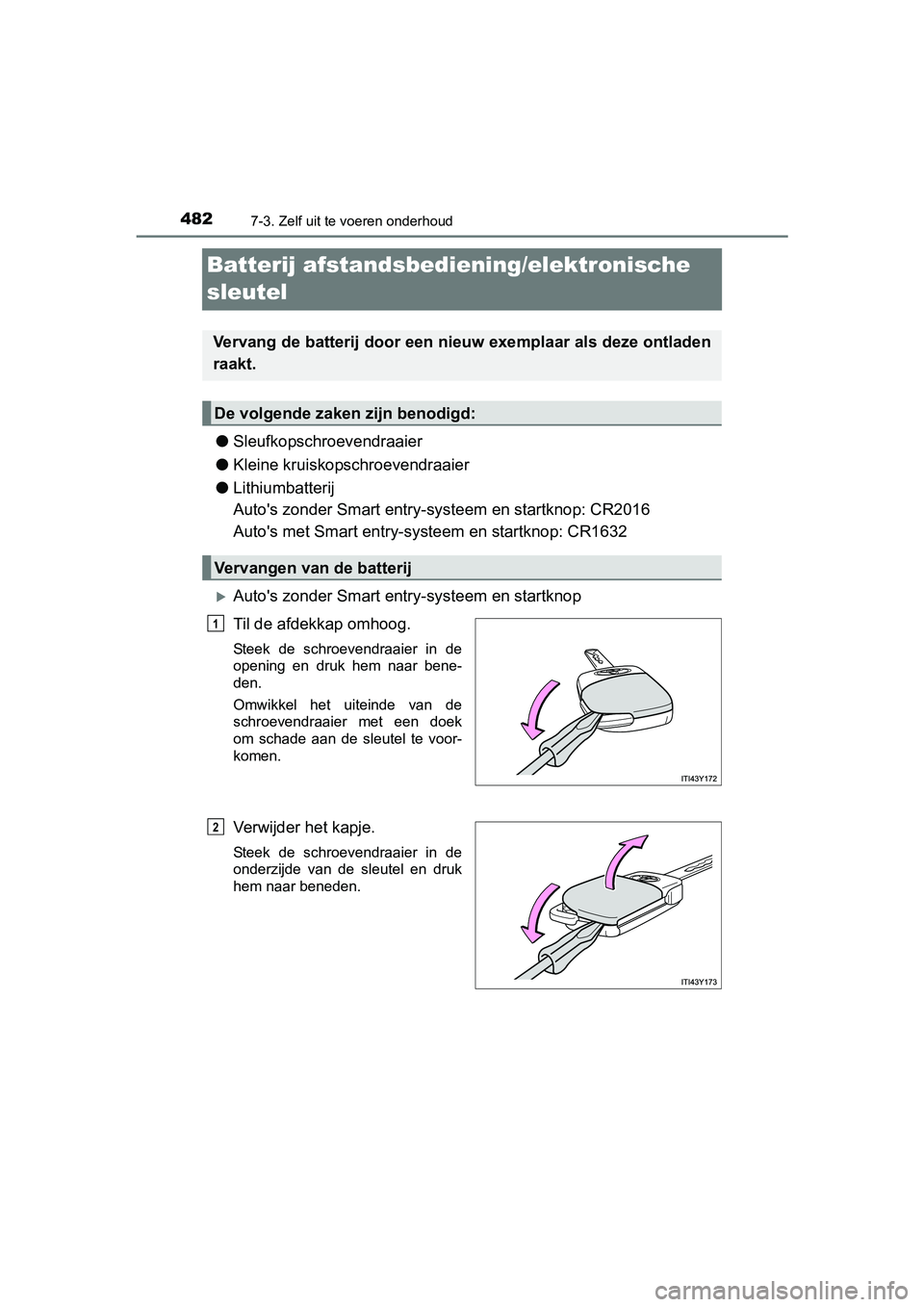

Batterij afstandsbediening/elektronische
sleutel
●Sleufkopschroevendraaier
● Kleine kruiskopschroevendraaier
● Lithiumbatterij
Auto's zonder Smart entry-systeem en startknop: CR2016
Auto's met Smart entry-systeem en startknop: CR1632
Auto's zonder Smart entry-systeem en startknop
Til de afdekkap omhoog.
Steek de schroevendraaier in de
opening en druk hem naar bene-
den.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de sleutel te voor-
komen.
Verwijder het kapje.
Steek de schroevendraaier in de
onderzijde van de sleutel en druk
hem naar beneden.
Vervang de batterij door een ni euw exemplaar als deze ontladen
raakt.
De volgende zaken zijn benodigd:
Vervangen van de batterij
1
2
AVENSIS_OM_OM20C20E_(EE).book Page 48 2 Tuesday, March 3, 2015 4:14 PM

4837-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)
7
Onderhoud en verzorging

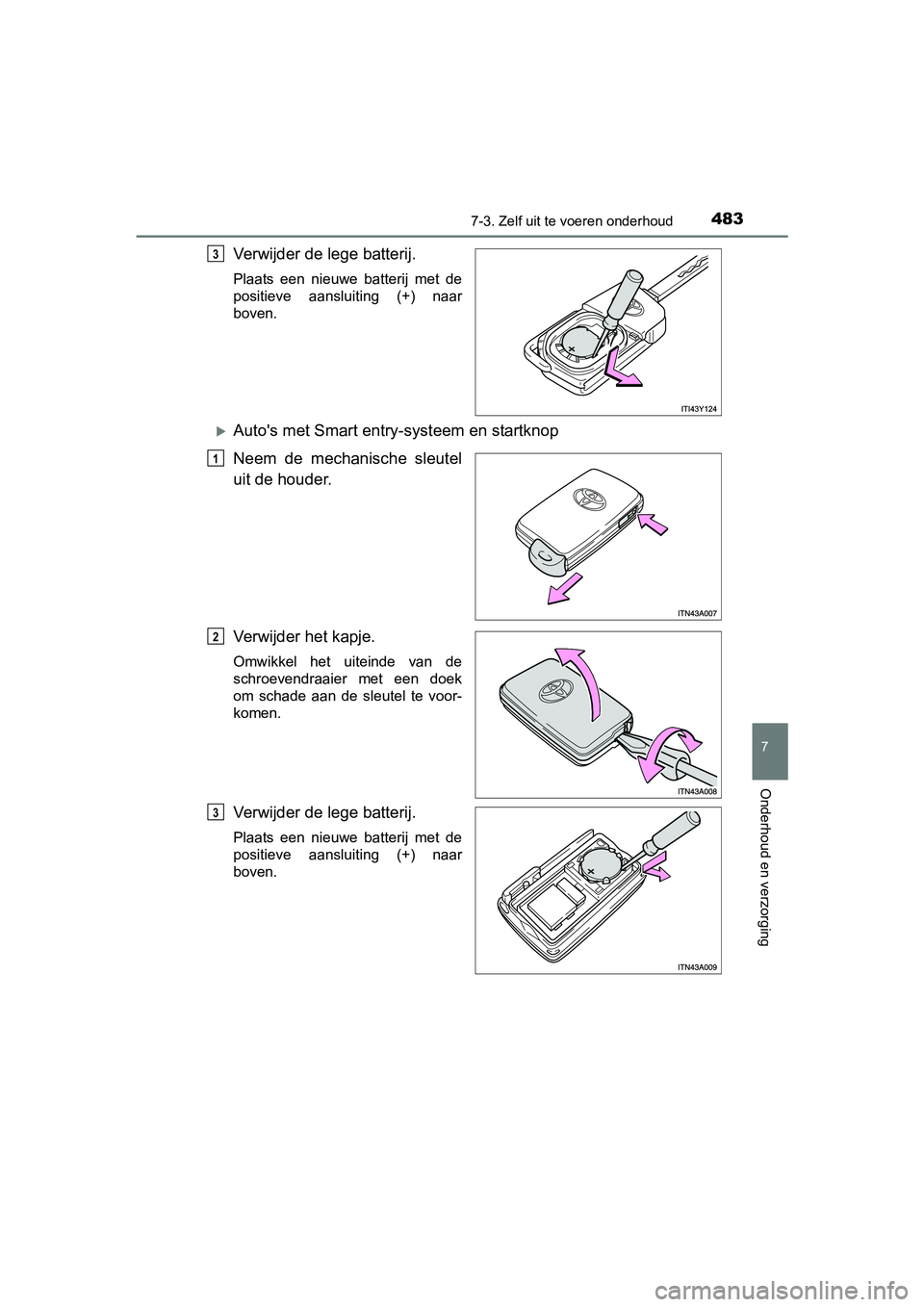

Verwijder de lege batterij.
Plaats een nieuwe batterij met de
positieve aansluiting (+) naar
boven.
Auto's met Smart entry-systeem en startknop
Neem de mechanische sleutel
uit de houder.
Verwijder het kapje.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de sleutel te voor-
komen.
Verwijder de lege batterij.
Plaats een nieuwe batterij met de
positieve aansluiting (+) naar
boven.
3
1
2
3
AVENSIS_OM_OM20C20E_(EE).book Page 483 Tuesday, March 3, 2015 4:14 PM

4847-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)

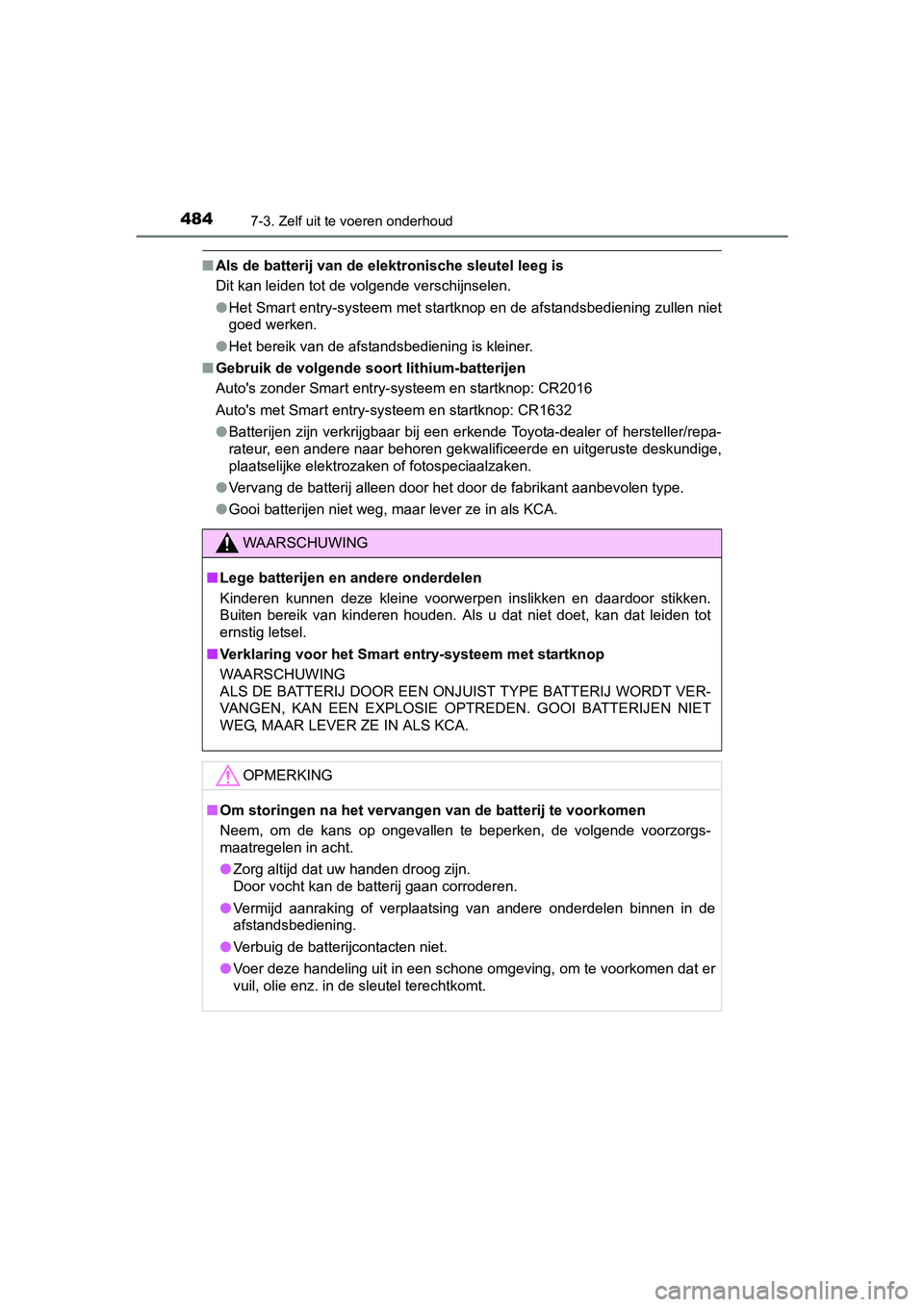

■Als de batterij van de elektronische sleutel leeg is
Dit kan leiden tot de volgende verschijnselen.
●Het Smart entry-systeem met startknop en de afstandsbediening zullen niet
goed werken.
● Het bereik van de afstandsbediening is kleiner.
■ Gebruik de volgende soort lithium-batterijen
Auto's zonder Smart entry-systeem en startknop: CR2016
Auto's met Smart entry-systeem en startknop: CR1632
●Batterijen zijn verkrijgbaar bij een erkende Toyota-dealer of hersteller/repa-
rateur, een andere naar behoren gekwalificeerde en uitgeruste deskundige,
plaatselijke elektrozaken of fotospeciaalzaken.
● Vervang de batterij alleen door het door de fabrikant aanbevolen type.
● Gooi batterijen niet weg, maar lever ze in als KCA.
WAARSCHUWING
■Lege batterijen en andere onderdelen
Kinderen kunnen deze kleine voorwerpen inslikken en daardoor stikken.
Buiten bereik van kinderen houden. Als u dat niet doet, kan dat leiden tot
ernstig letsel.
■ Verklaring voor het Smart entry-systeem met startknop
WAARSCHUWING
ALS DE BATTERIJ DOOR EEN ONJUIST TYPE BATTERIJ WORDT VER-
VANGEN, KAN EEN EXPLOSIE OPTREDEN. GOOI BATTERIJEN NIET
WEG, MAAR LEVER ZE IN ALS KCA.
OPMERKING
■ Om storingen na het vervangen van de batterij te voorkomen
Neem, om de kans op ongevallen te beperken, de volgende voorzorgs-
maatregelen in acht.
● Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
● Vermijd aanraking of verplaatsing van andere onderdelen binnen in de
afstandsbediening.
● Verbuig de batterijcontacten niet.
● Voer deze handeling uit in een schone omgeving, om te voorkomen dat er
vuil, olie enz. in de sleutel terechtkomt.
AVENSIS_OM_OM20C20E_(EE).book Page 48 4 Tuesday, March 3, 2015 4:14 PM

4857-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)
7
Onderhoud en verzorging

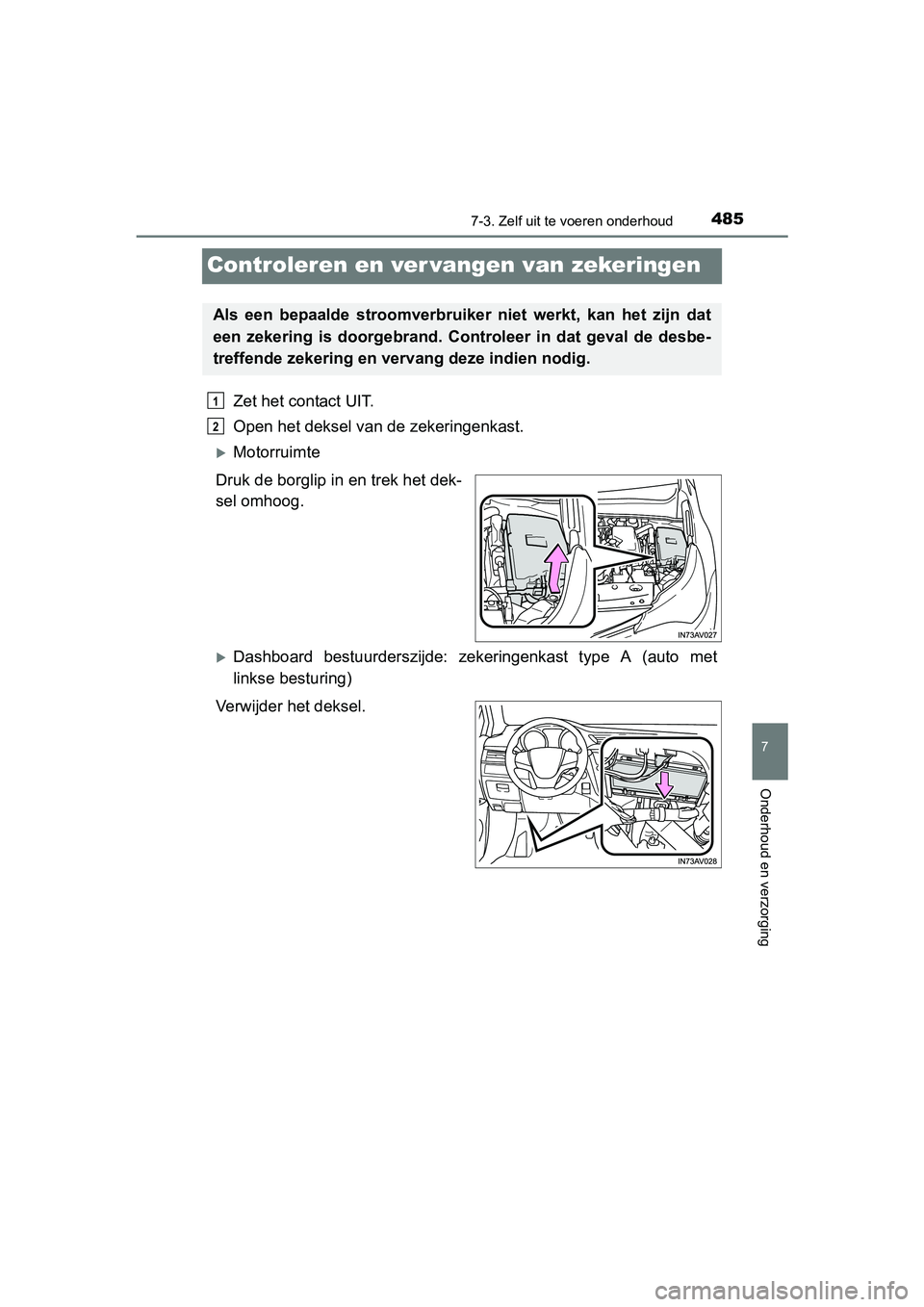

Controleren en ver vangen van zekeringen
Zet het contact UIT.
Open het deksel van de zekeringenkast.
Motorruimte
Druk de borglip in en trek het dek-
sel omhoog.
Dashboard bestuurderszijde: zeke ringenkast type A (auto met
linkse besturing)
Verwijder het deksel.
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat
een zekering is doorgebrand. Controleer in dat geval de desbe-
treffende zekering en vervang deze indien nodig.
1
2
AVENSIS_OM_OM20C20E_(EE).book Page 48 5 Tuesday, March 3, 2015 4:14 PM

4867-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)

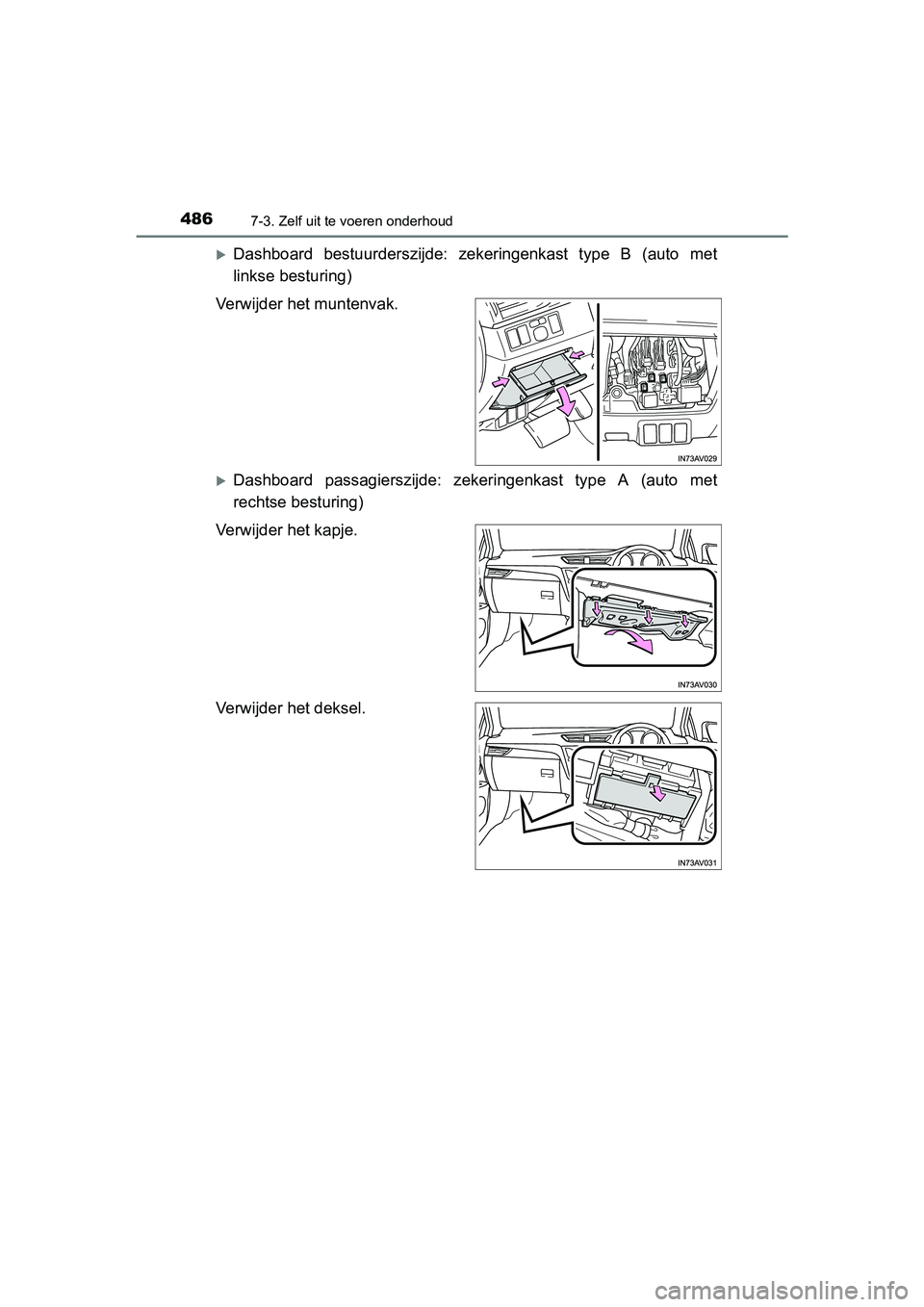

Dashboard bestuurderszijde: zekeringenkast type B (auto met
linkse besturing)
Verwijder het muntenvak.
Dashboard passagierszijde: zekeringenkast type A (auto met
rechtse besturing)
Verwijder het kapje.
Verwijder het deksel.
AVENSIS_OM_OM20C20E_(EE).book Page 48 6 Tuesday, March 3, 2015 4:14 PM

4877-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)
7
Onderhoud en verzorging

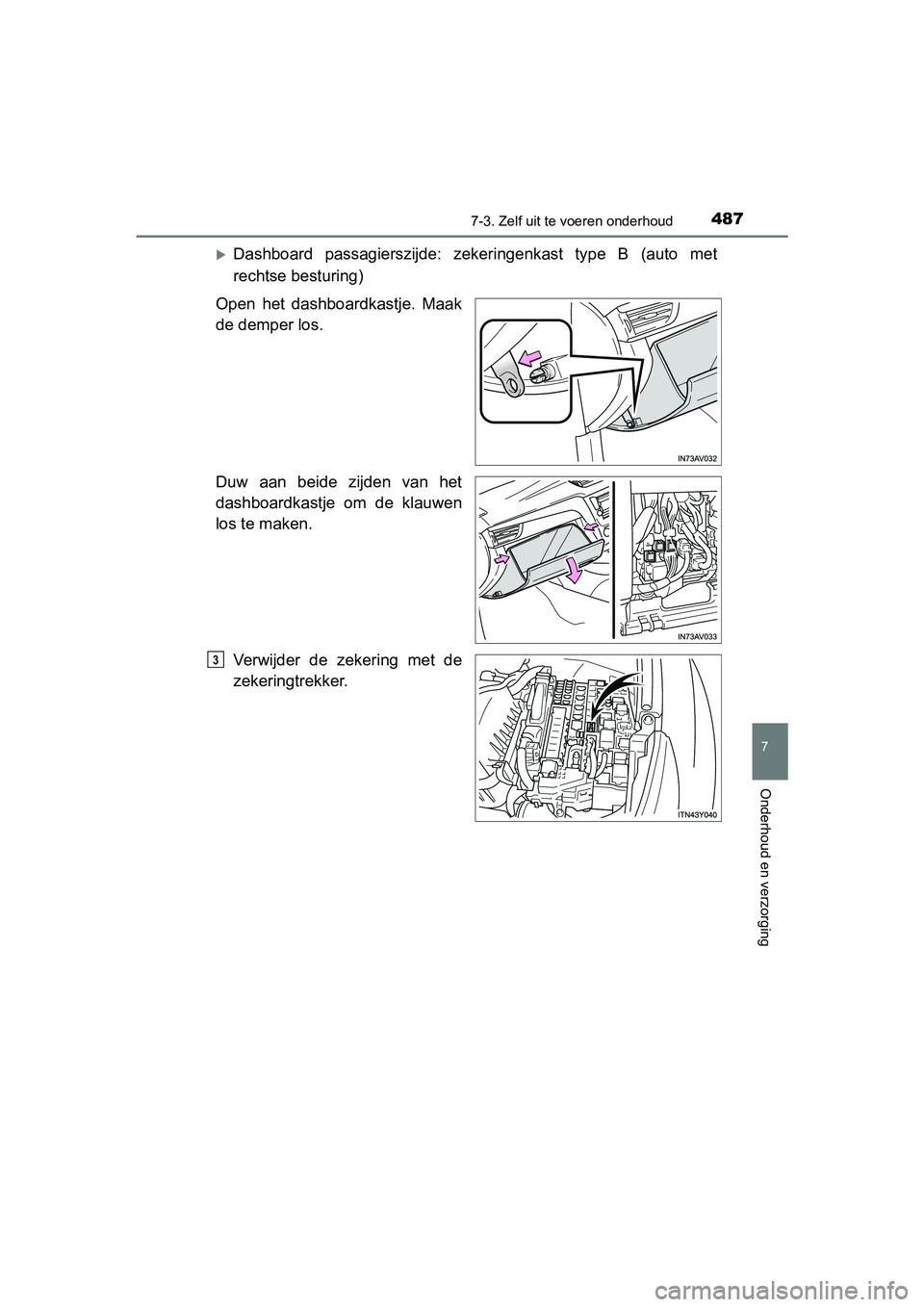

Dashboard passagierszijde: zekeringenkast type B (auto met
rechtse besturing)
Open het dashboardkastje. Maak
de demper los.
Duw aan beide zijden van het
dashboardkastje om de klauwen
los te maken.
Verwijder de zekering met de
zekeringtrekker.
3
AVENSIS_OM_OM20C20E_(EE).book Page 48 7 Tuesday, March 3, 2015 4:14 PM

4887-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)

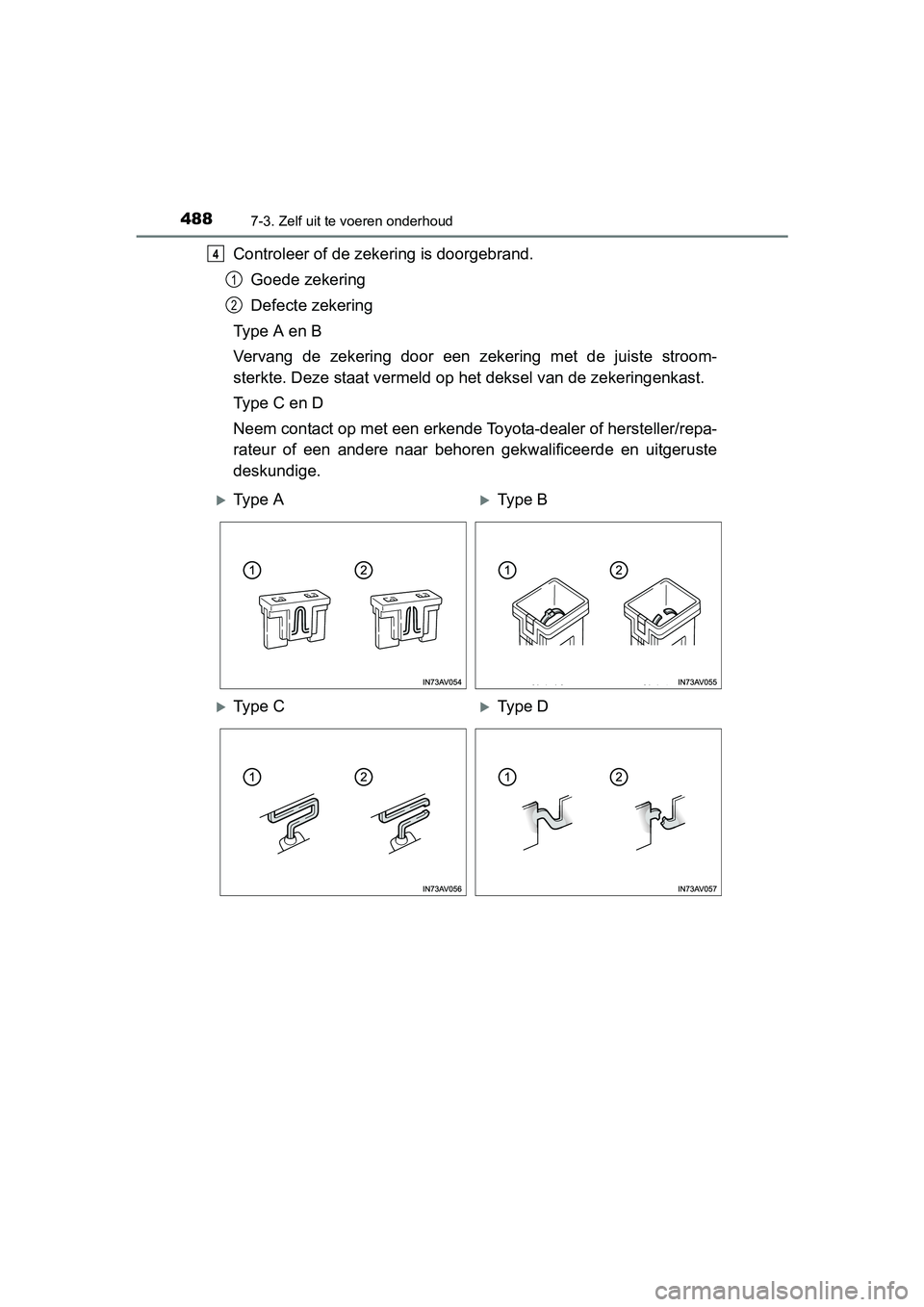

Controleer of de zekering is doorgebrand.Goede zekering
Defecte zekering
Ty p e A e n B
Vervang de zekering door een zekering met de juiste stroom-
sterkte. Deze staat vermeld op het deksel van de zekeringenkast.
Type C en D
Neem contact op met een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.4
1
2
Ty p e AType B
Ty p e CType D
AVENSIS_OM_OM20C20E_(EE).book Page 48 8 Tuesday, March 3, 2015 4:14 PM

4897-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)
7
Onderhoud en verzorging

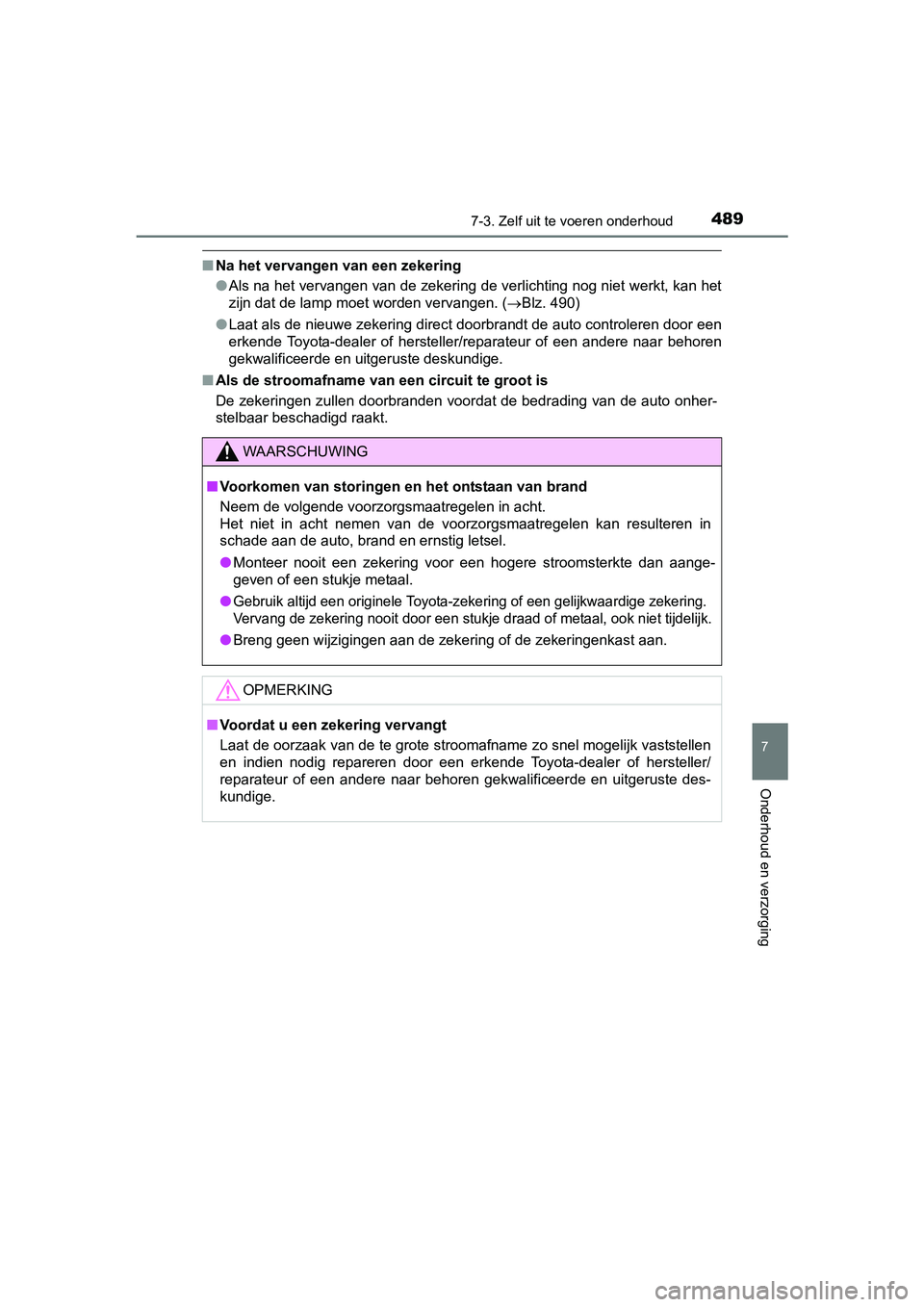

■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet werkt, kan het
zijn dat de lamp moet worden vervangen. ( Blz. 490)
● Laat als de nieuwe zekering direct doorbrandt de auto controleren door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■ Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de auto onher-
stelbaar beschadigd raakt.
WAARSCHUWING
■Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulteren in
schade aan de auto, brand en ernstig letsel.
● Monteer nooit een zekering voor een hogere stroomsterkte dan aange-
geven of een stukje metaal.
●
Gebruik altijd een originele Toyota-zek ering of een gelijkwaardige zekering.
Vervang de zekering nooit doo r een stukje draad of metaal, ook niet tijdelijk.
●Breng geen wijzigingen aan de zekering of de zekeringenkast aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk vaststellen
en indien nodig repareren door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
AVENSIS_OM_OM20C20E_(EE).book Page 48 9 Tuesday, March 3, 2015 4:14 PM

4907-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)

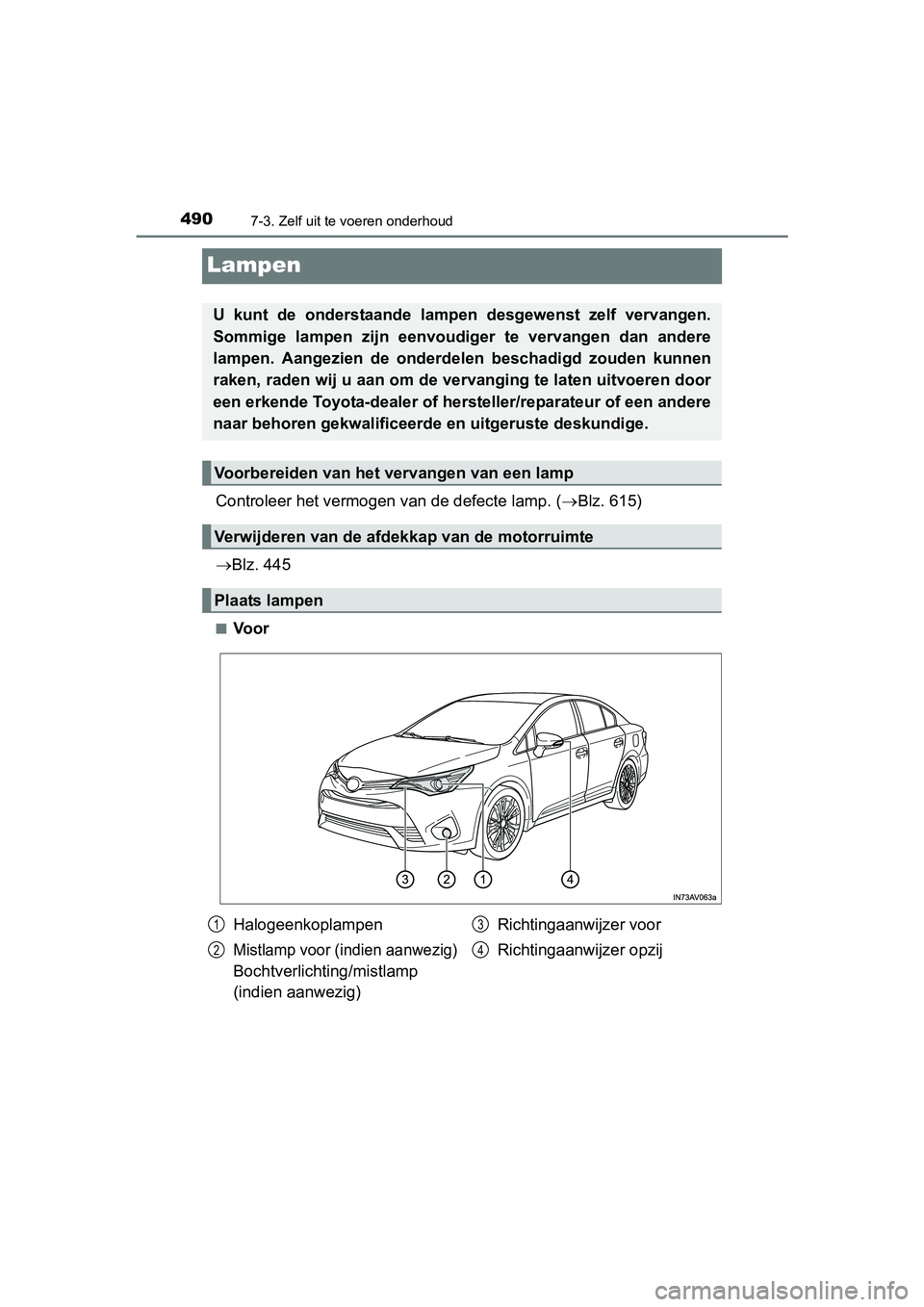

Lampen
Controleer het vermogen van de defecte lamp. (Blz. 615)
 Blz. 445
■Voor
U kunt de onderstaande lamp en desgewenst zelf vervangen.
Sommige lampen zijn eenvoudiger te vervangen dan andere
lampen. Aangezien de onderdelen beschadigd zouden kunnen
raken, raden wij u aan om de ve rvanging te laten uitvoeren door
een erkende Toyota-dealer of hers teller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Voorbereiden van het vervangen van een lamp
Verwijderen van de afdekkap van de motorruimte
Plaats lampen
Halogeenkoplampen
Mistlamp voor (indien aanwezig)
Bochtverlichting/mistlamp
(indien aanwezig) Richtingaanwijzer voor
Richtingaanwijzer opzij
1
2
3
4
