TOYOTA AVENSIS 2016 Instruksjoner for bruk (in Norwegian)

219
4

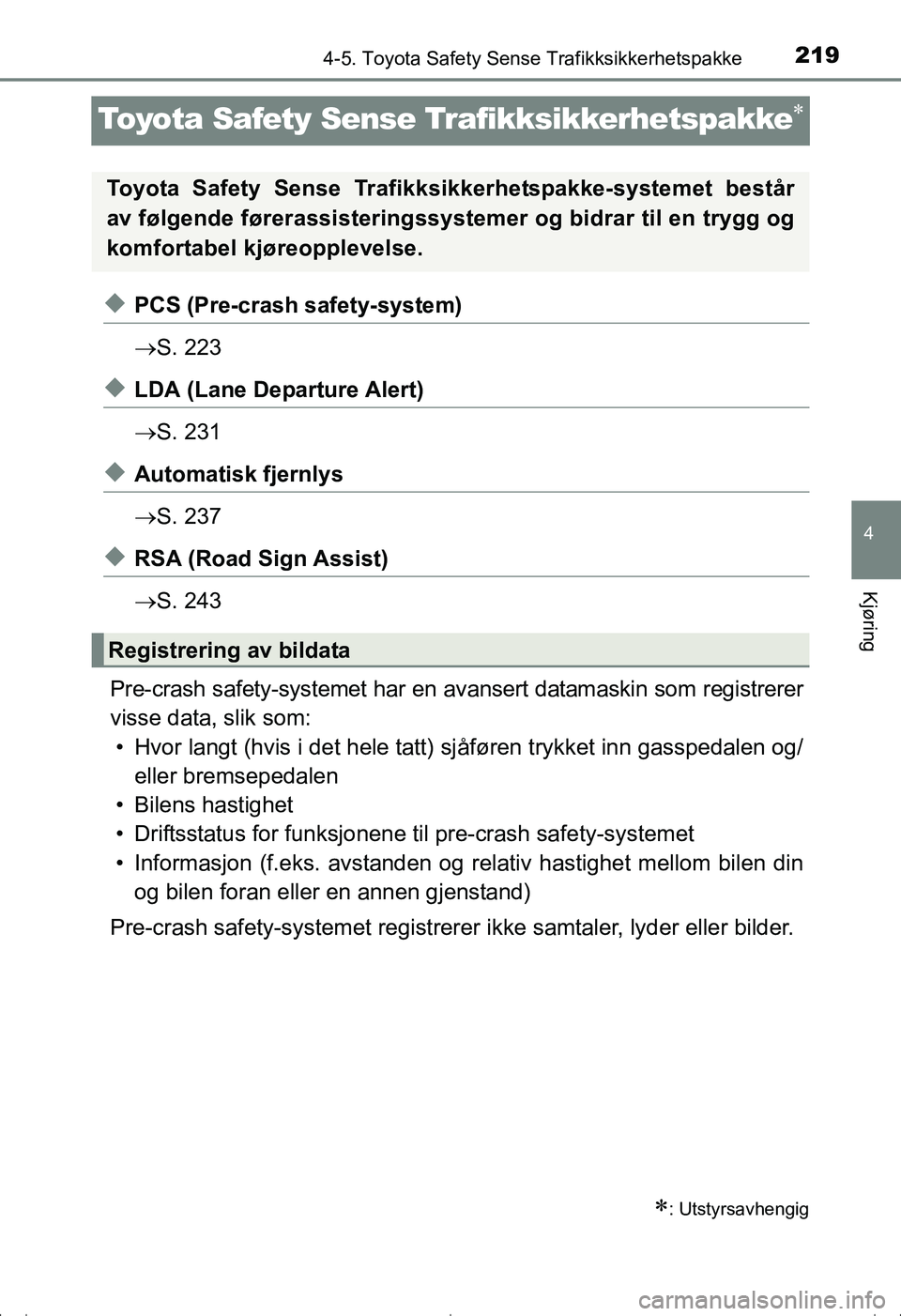

4-5. Toyota Safety Sense Trafikksikkerhetspakke
Kjøring
OM20C20NO
Toyota Safety Sense Trafikksikkerhetspakke
uPCS (Pre-crash safety-system)
S. 223
uLDA (Lane Departure Alert)
S. 231
uAutomatisk fjernlys
S. 237
uRSA (Road Sign Assist)
S. 243
Pre-crash safety-systemet har en avansert datamaskin som registrerer
visse data, slik som: • Hvor langt (hvis i det hele tatt) sj åføren trykket inn gasspedalen og/
eller bremsepedalen
• Bilens hastighet
• Driftsstatus for funksjonene til pre-crash safety-systemet
• Informasjon (f.eks. avstanden og relativ hastighet mellom bilen din og bilen foran eller en annen gjenstand)
Pre-crash safety-systemet registrerer ikke samtaler, lyder eller bilder.
: Utstyrsavhengig
Toyota Safety Sense Trafikksikkerhetspakke-systemet består
av følgende førerassisteringssystemer og bidrar til en trygg og
komfortabel kjøreopplevelse.
Registrering av bildata
OM20C20NO.book Page 219 Friday, April 29, 2016 10:14 AM

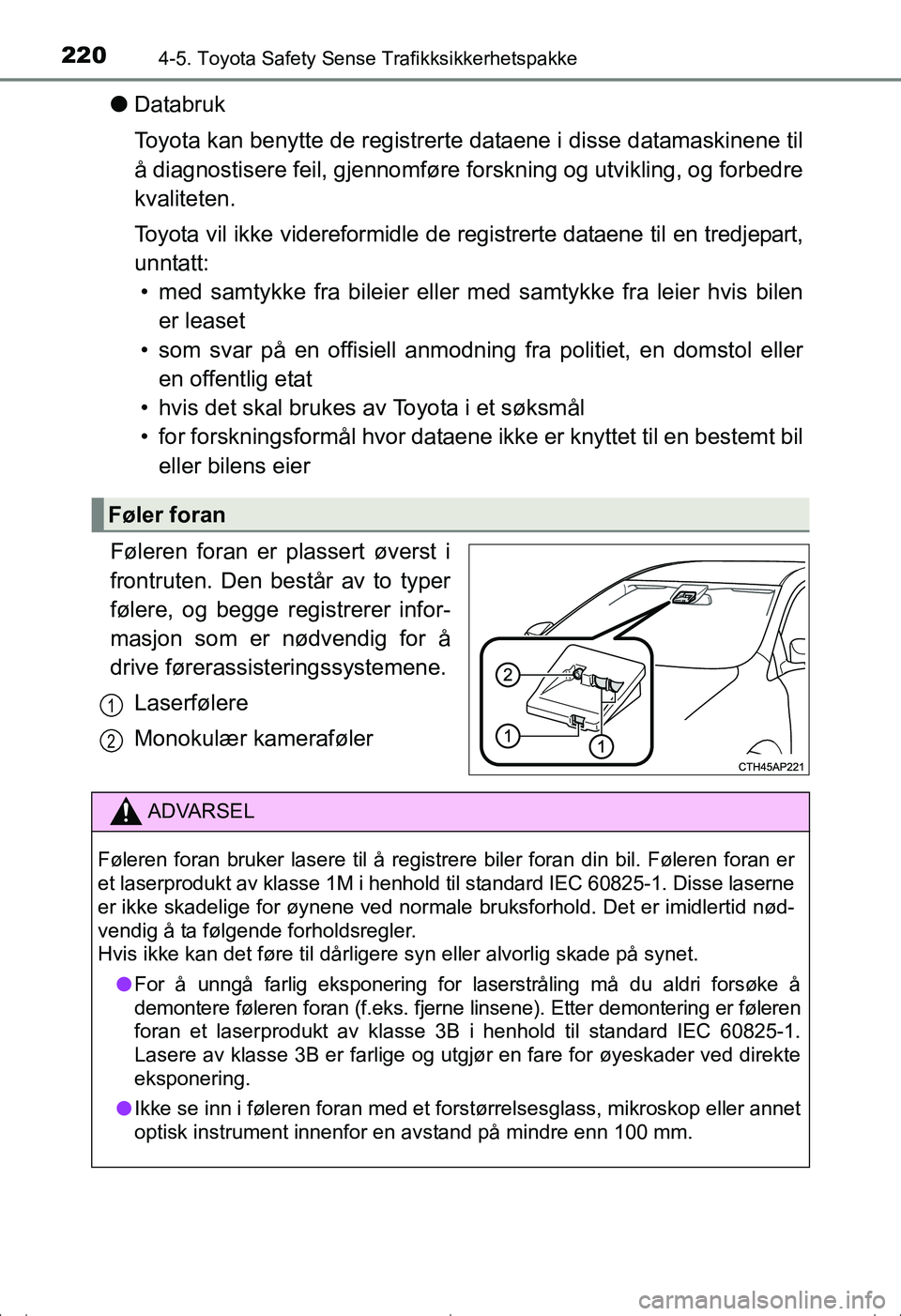

2204-5. Toyota Safety Sense Trafikksikkerhetspakke
OM20C20NO
lDatabruk
Toyota kan benytte de registrerte dataene i disse datamaskinene til
å diagnostisere feil, gjennomføre fo rskning og utvikling, og forbedre
kvaliteten.
Toyota vil ikke videreformidle de re gistrerte dataene til en tredjepart,
unntatt: • med samtykke fra bileier eller med samtykke fra leier hvis bilen er leaset
• som svar på en offisiell anmodning fra politiet, en domstol eller en offentlig etat
• hvis det skal brukes av Toyota i et søksmål
• for forskningsformål hvor dataene ikke er knyttet til en bestemt bil eller bilens eier
Føleren foran er plassert øverst i
frontruten. Den består av to typer
følere, og begge registrerer infor-
masjon som er nødvendig for å
drive førerassisteringssystemene. Laserfølere
Monokulær kameraføler
Føler foran
1
2
ADVARSEL
Føleren foran bruker lasere til å registre re biler foran din bil. Føleren foran er
et laserprodukt av klasse 1M i henhold til standard IEC 60825-1. Disse laserne
er ikke skadelige for øynene ved normale bruksforhold. Det er imidlertid nød-
vendig å ta følgende forholdsregler.
Hvis ikke kan det føre til dårligere syn eller alvorlig skade på synet.
l For å unngå farlig eksponering for laserstråling må du aldri forsøke å
demontere føleren foran (f.eks. fjerne linsene). Etter demontering er føleren
foran et laserprodukt av klasse 3B i henhold til standard IEC 60825-1.
Lasere av klasse 3B er farlige og utgjør en fare for øyeskader ved direkte
eksponering.
l Ikke se inn i føleren foran med et forstørrelsesglass, mikroskop eller ann\
et
optisk instrument innenfor en avstand på mindre enn 100 mm.
OM20C20NO.book Page 220 Friday, April 29, 2016 10:14 AM

2214-5. Toyota Safety Sense Trafikksikkerhetspakke
4
Kjøring
OM20C20NO

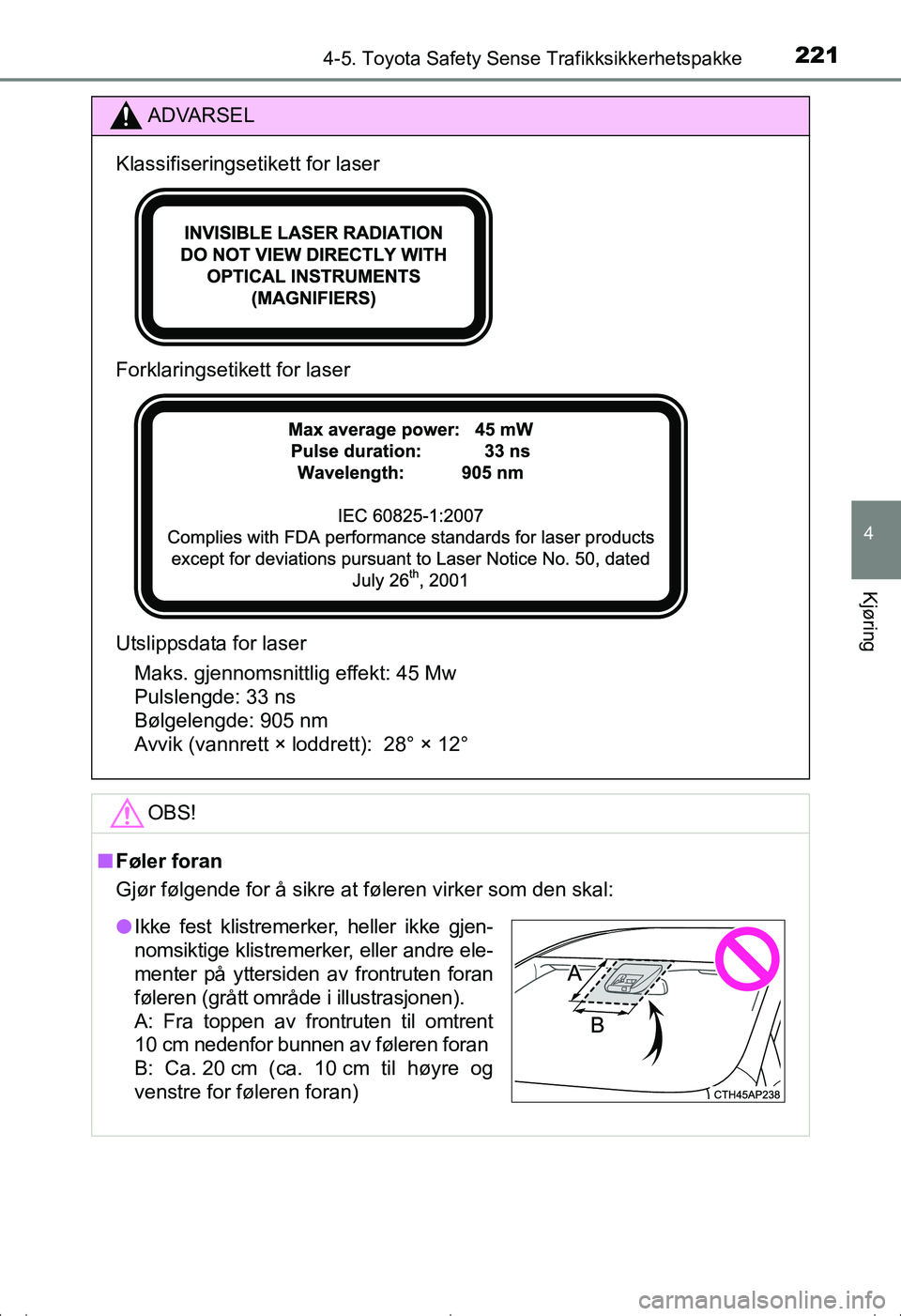

ADVARSEL
Klassifiseringsetikett for laser
Forklaringsetikett for laser
Utslippsdata for laserMaks. gjennomsnittlig effekt: 45 Mw
Pulslengde: 33 ns
Bølgelengde: 905 nm
Avvik (vannrett × loddrett): 28° × 12°
OBS!
nFøler foran
Gjør følgende for å sikre at føleren virker som den skal:
l Ikke fest klistremerker, heller ikke gjen-
nomsiktige klistremerker, eller andre ele-
menter på yttersiden av frontruten foran
føleren (grått område i illustrasjonen).
A: Fra toppen av frontruten til omtrent
10 cm nedenfor bunnen av føleren foran
B: Ca. 20 cm (ca. 10 cm til høyre og
venstre for føleren foran)
OM20C20NO.book Page 221 Friday, April 29, 2016 10:14 AM

2224-5. Toyota Safety Sense Trafikksikkerhetspakke
OM20C20NO

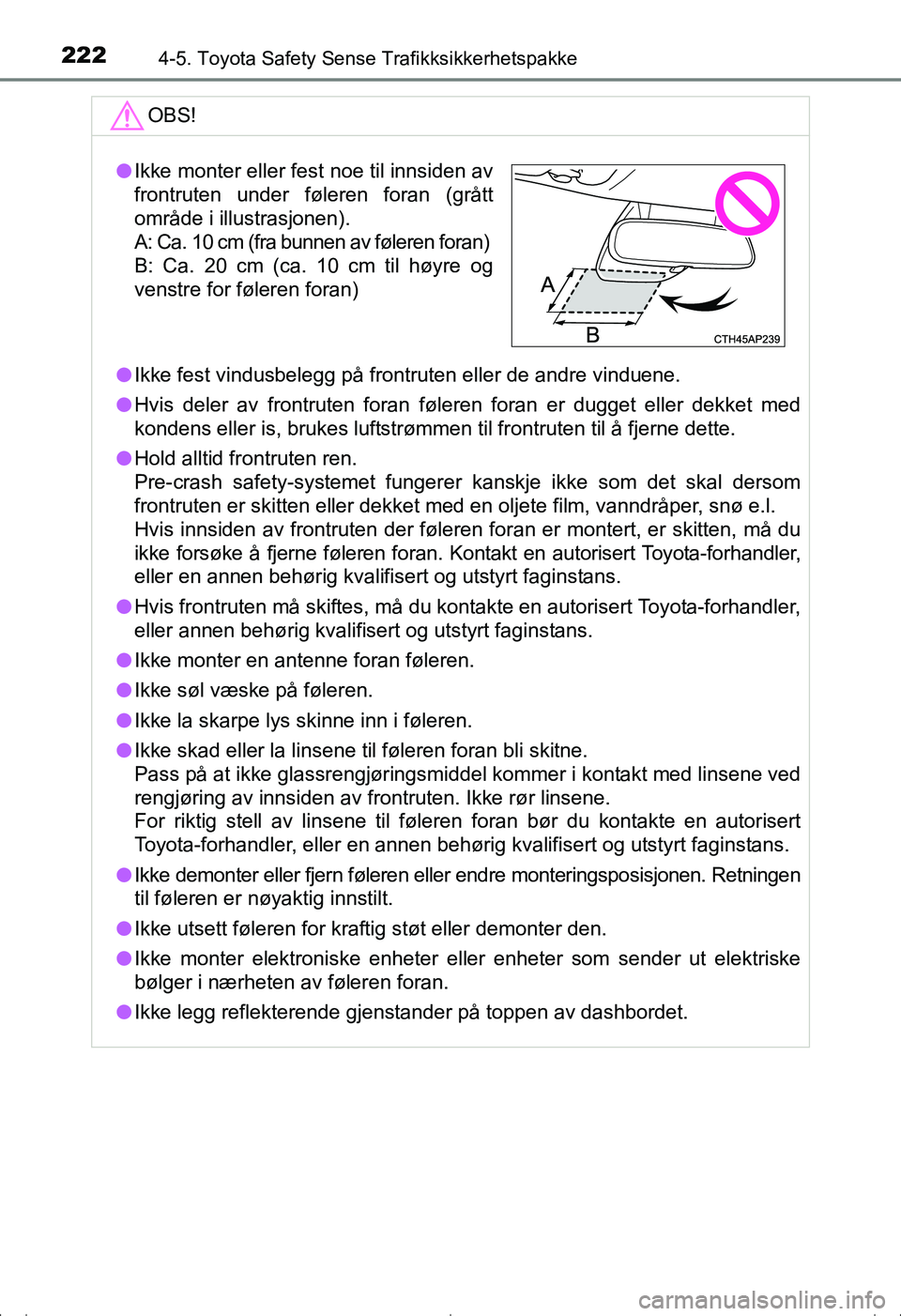

OBS!
lIkke fest vindusbelegg på frontruten eller de andre vinduene.
l Hvis deler av frontruten foran føleren foran er dugget eller dekket med
kondens eller is, brukes luftstrømmen til frontruten til å fjerne dette.
l Hold alltid frontruten ren.
Pre-crash safety-systemet fungerer kanskje ikke som det skal dersom
frontruten er skitten eller dekket med en oljete film, vanndråper, snø e.l.
Hvis innsiden av frontruten der føleren foran er montert, er skitten, må du
ikke forsøke å fjerne føleren foran. Kontakt en autorisert Toyota-forhandler,
eller en annen behørig kvalifisert og utstyrt faginstans.
l Hvis frontruten må skiftes, må du kontakte en autorisert Toyota-forhandler,
eller annen behørig kvalifisert og utstyrt faginstans.
l Ikke monter en antenne foran føleren.
l Ikke søl væske på føleren.
l Ikke la skarpe lys skinne inn i føleren.
l Ikke skad eller la linsene til føleren foran bli skitne.
Pass på at ikke glassrengjøringsmiddel kommer i kontakt med linsene ved
rengjøring av innsiden av frontruten. Ikke rør linsene.
For riktig stell av linsene til føleren foran bør du kontakte en autorisert
Toyota-forhandler, eller en annen behørig kvalifisert og utstyrt faginstans.
l Ikke demonter eller fjern føleren eller endre monteringsposisjonen. Retningen
til føleren er nøyaktig innstilt.
l Ikke utsett føleren for kraftig støt eller demonter den.
l Ikke monter elektroniske enheter eller enheter som sender ut elektriske
bølger i nærheten av føleren foran.
l Ikke legg reflekterende gjenstander på toppen av dashbordet.
lIkke monter eller fest noe til innsiden av
frontruten under føleren foran (grått
område i illustrasjonen).
A: Ca. 10 cm (fra bunnen av føleren foran)
B: Ca. 20 cm (ca. 10 cm til høyre og
venstre for føleren foran)
OM20C20NO.book Page 222 Friday, April 29, 2016 10:14 AM

223
4
4-5. Toyota Safety Sense Trafikksikkerhetspakke
Kjøring
OM20C20NO

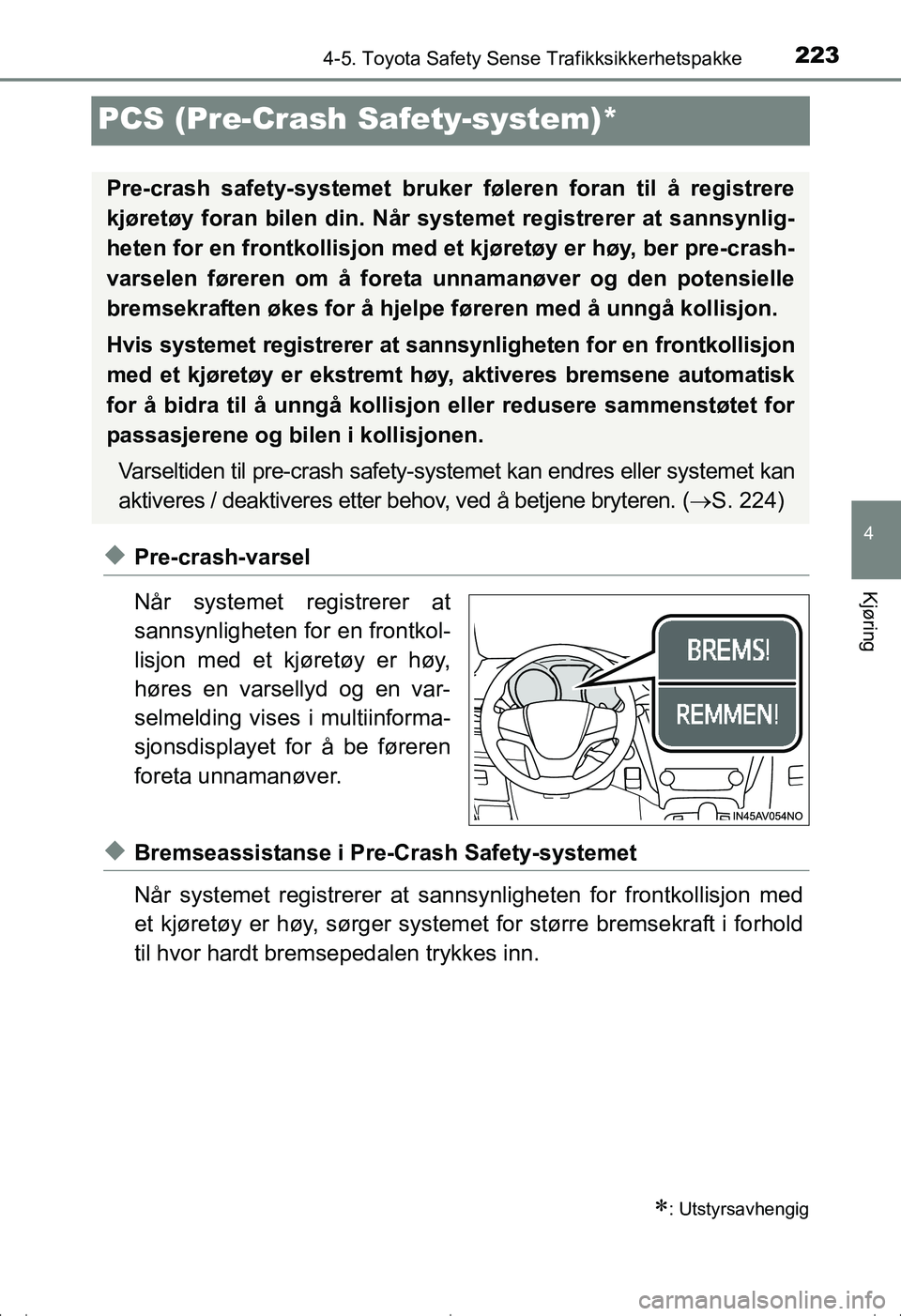

PCS (Pre-Crash Safety-system)*
uPre-crash-varsel
Når systemet registrerer at
sannsynligheten for en frontkol-
lisjon med et kjøretøy er høy,
høres en varsellyd og en var-
selmelding vises i multiinforma-
sjonsdisplayet for å be føreren
foreta unnamanøver.
uBremseassistanse i Pre-Crash Safety-systemet
Når systemet registrere r at sannsynligheten for frontkollisjon med
et kjøretøy er høy, sørger system et for større bremsekraft i forhold
til hvor hardt bremsepedalen trykkes inn.
: Utstyrsavhengig
Pre-crash safety-systemet bruker føleren foran til å registrere
kjøretøy foran bilen din. Når sys temet registrerer at sannsynlig-
heten for en frontkollisjon med et kjøretøy er høy, ber pre-crash-
varselen føreren om å foreta unnamanøver og den potensielle
bremsekraften økes for å hjelpe føreren med å unngå kollisjon.
Hvis systemet registrerer at sannsynligheten for en frontkollisjon
med et kjøretøy er ekstremt høy, aktiveres bremsene automatisk
for å bidra til å unngå kollisjon eller redusere sammenstøtet for
passasjerene og bilen i kollisjonen.
Varseltiden til pre-crash safety-systemet kan endres eller systemet kan
aktiveres / deaktiveres etter behov, ved å betjene bryteren. ( S. 224)
OM20C20NO.book Page 223 Friday, April 29, 2016 10:14 AM

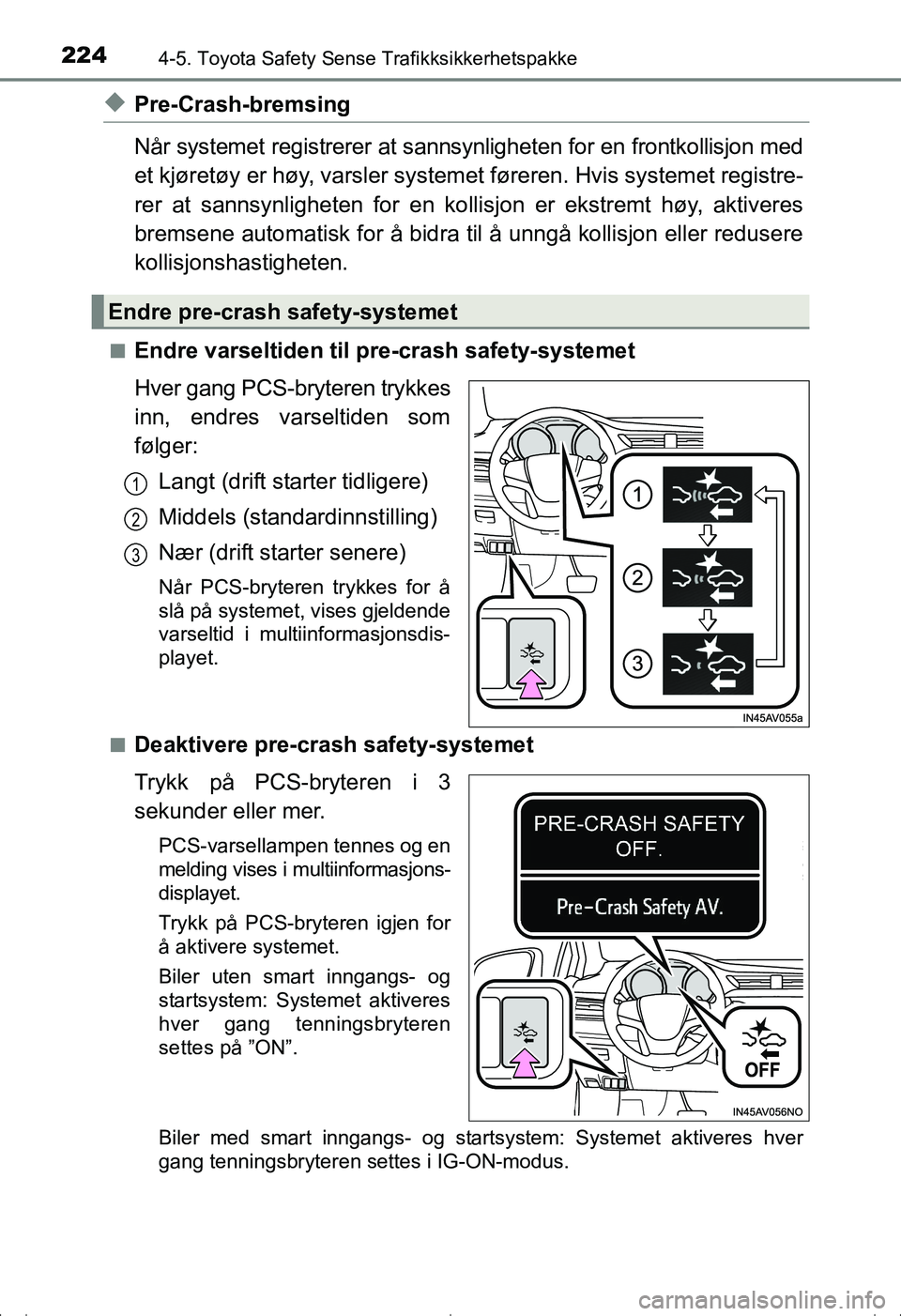

2244-5. Toyota Safety Sense Trafikksikkerhetspakke
OM20C20NO
uPre-Crash-bremsing
Når systemet registrerer at sannsynligheten for en frontkollisjon med
et kjøretøy er høy, varsler systemet føreren. Hvis systemet registre-
rer at sannsynligheten for en kollis jon er ekstremt høy, aktiveres
bremsene automatisk for å bidra til å unngå kollisjon eller redusere
kollisjonshastigheten.
nEndre varseltiden til pre-crash safety-systemet
Hver gang PCS-br yteren trykkes
inn, endres varseltiden som
følger:
Langt (drift starter tidligere)
Middels (standardinnstilling)
Nær (drift starter senere)
Når PCS-bryteren trykkes for å
slå på systemet, vises gjeldende
varseltid i multiinformasjonsdis-
playet.
n
Deaktivere pre-crash safety-systemet
Trykk på PCS-bryteren i 3
sekunder eller mer.
PCS-varsellampen tennes og en
melding vises i multiinformasjons-
displayet.
Trykk på PCS-bryteren igjen for
å aktivere systemet.
Biler uten smart inngangs- og
startsystem: Systemet aktiveres
hver gang tenningsbryteren
settes på ”ON”.
Biler med smart inngangs- og startsystem: Systemet aktiveres hver
gang tenningsbryteren settes i IG-ON-modus.
Endre pre-crash safety-systemet
1
2
3
OM20C20NO.book Page 224 Friday, April 29, 2016 10:14 AM

2254-5. Toyota Safety Sense Trafikksikkerhetspakke
4
Kjøring
OM20C20NO

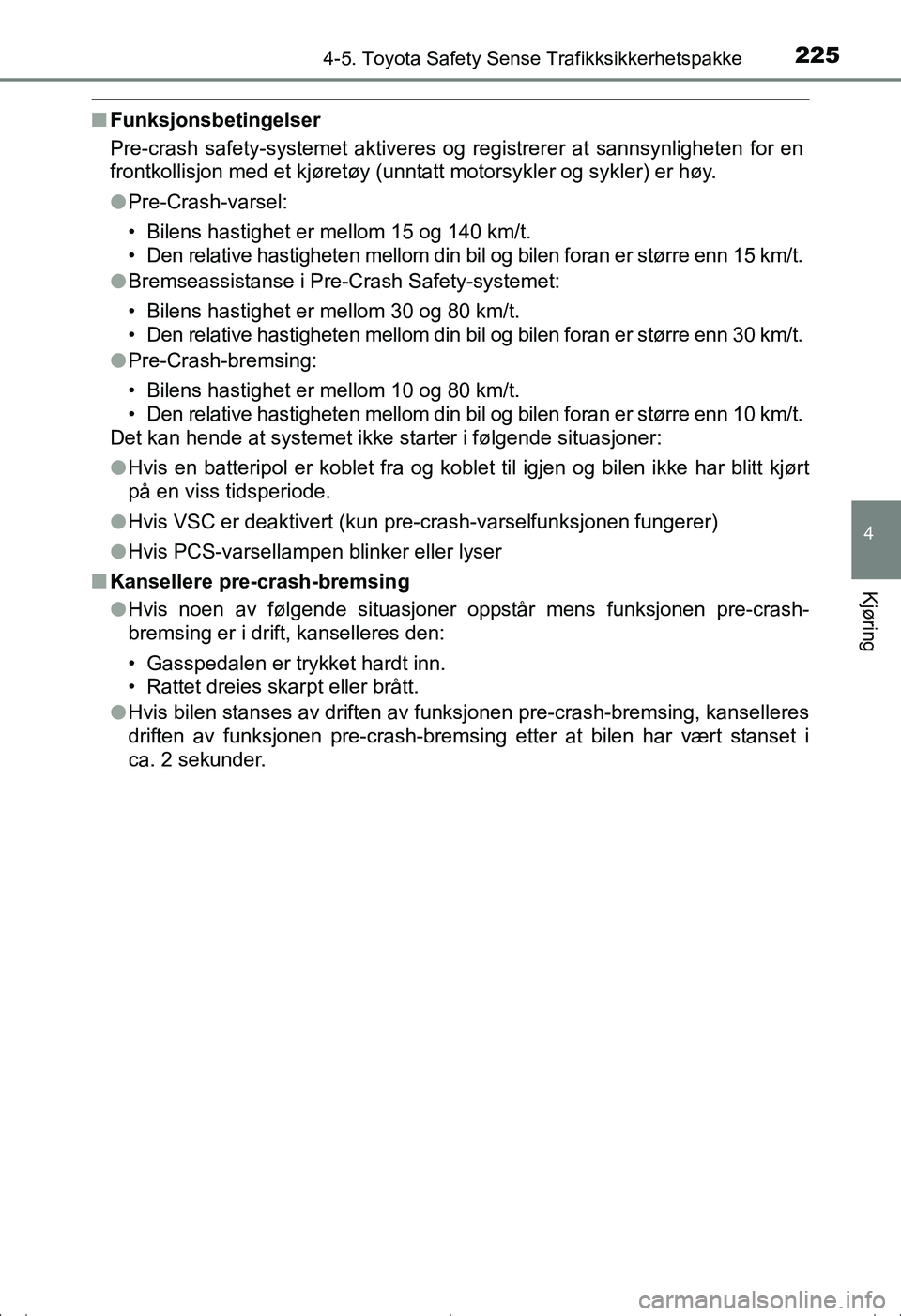

nFunksjonsbetingelser
Pre-crash safety-systemet aktiveres og registrerer at sannsynligheten for en
frontkollisjon med et kjøretøy (unntatt motorsykler og sykler) er høy.
lPre-Crash-varsel:
• Bilens hastighet er mellom 15 og 140 km/t.
• Den relative hastigheten mellom din bil og bilen foran er større enn 15 km/t.
l Bremseassistanse i Pre-Crash Safety-systemet:
• Bilens hastighet er mellom 30 og 80 km/t.
• Den relative hastigheten mellom din bil og bilen foran er større enn 30 km/t.
l Pre-Crash-bremsing:
• Bilens hastighet er mellom 10 og 80 km/t.
• Den relative hastigheten mellom din bil og bilen foran er større enn 10 km/t.
Det kan hende at systemet ikke starter i følgende situasjoner:
l Hvis en batteripol er koblet fra og koblet til igjen og bilen ikke har blitt kjørt
på en viss tidsperiode.
l Hvis VSC er deaktivert (kun pr e-crash-varselfunksjonen fungerer)
l Hvis PCS-varsellampen blinker eller lyser
n Kansellere pre-crash-bremsing
lHvis noen av følgende situasjoner oppstår mens funksjonen pre-crash-
bremsing er i drift, kanselleres den:
• Gasspedalen er trykket hardt inn.
• Rattet dreies skarpt eller brått.
l Hvis bilen stanses av driften av funksjonen pre-crash-bremsing, kanselleres
driften av funksjonen pre-crash-bremsing etter at bilen har vært stanset i
ca. 2 sekunder.
OM20C20NO.book Page 225 Friday, April 29, 2016 10:14 AM

2264-5. Toyota Safety Sense Trafikksikkerhetspakke
OM20C20NOn

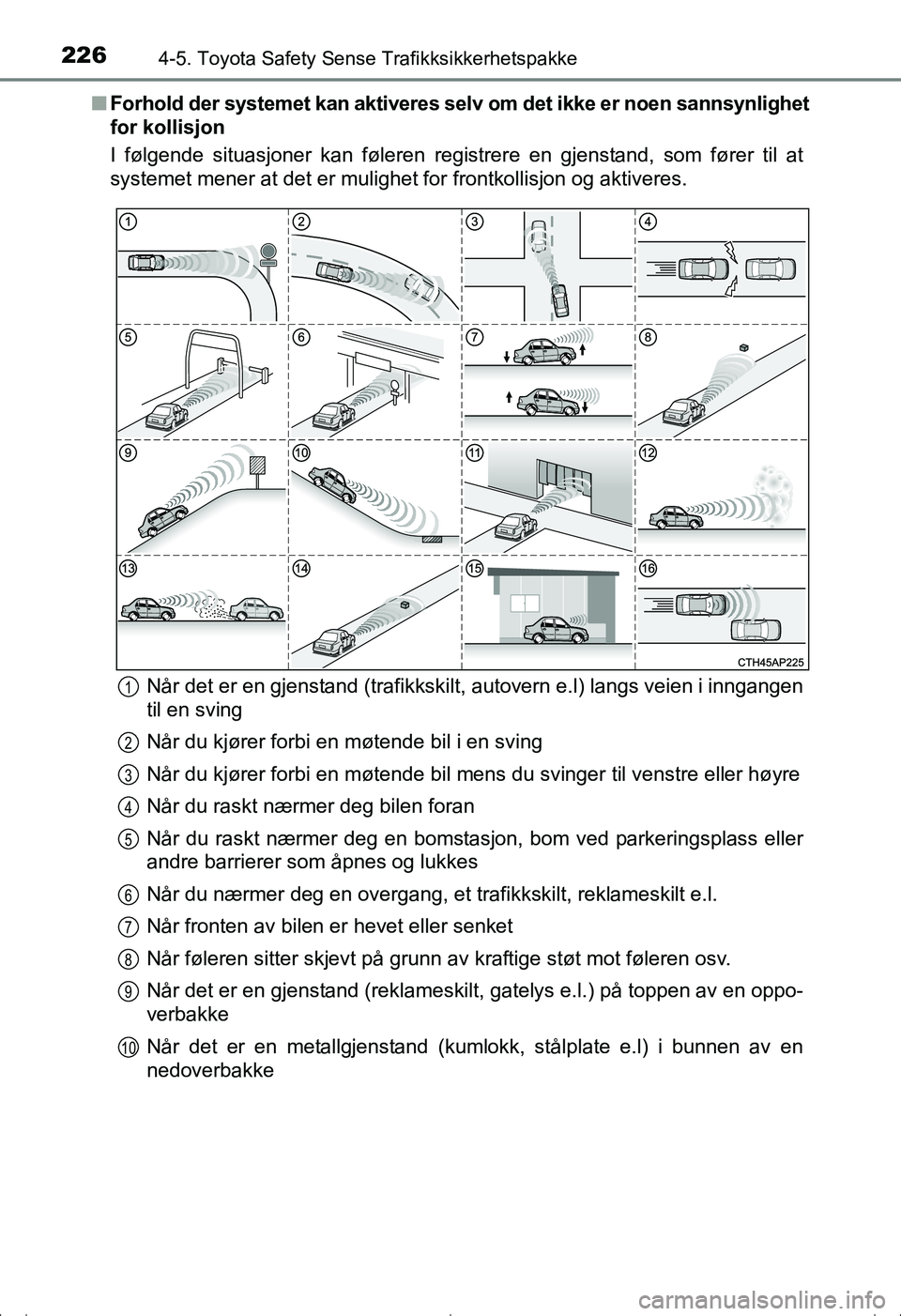

Forhold der systemet kan aktiveres selv om det ikke er noen sannsynlighet
for kollisjon
I følgende situasjoner kan føleren registrere en gjenstand, som fører til at
systemet mener at det er mulighet for frontkollisjon og aktiveres.
Når det er en gjenstand (trafikkskilt, autovern e.l) langs veien i inngangen
til en sving
Når du kjører forbi en møtende bil i en sving
Når du kjører forbi en møtende bil mens du svinger til venstre eller høyre
Når du raskt nærmer deg bilen foran
Når du raskt nærmer deg en bomstasjon, bom ved parkeringsplass eller
andre barrierer som åpnes og lukkes
Når du nærmer deg en overgang, et trafikkskilt, reklameskilt e.l.
Når fronten av bilen er hevet eller senket
Når føleren sitter skjevt på grunn av kraftige støt mot føleren osv.
Når det er en gjenstand (reklameskilt, gatelys e.l.) på toppen av en oppo-
verbakke
Når det er en metallgjenstand (kumlokk, stålplate e.l) i bunnen av en
nedoverbakke
1
2
3
4
5
6
7
8
9
10
OM20C20NO.book Page 226 Friday, April 29, 2016 10:14 AM

2274-5. Toyota Safety Sense Trafikksikkerhetspakke
4
Kjøring

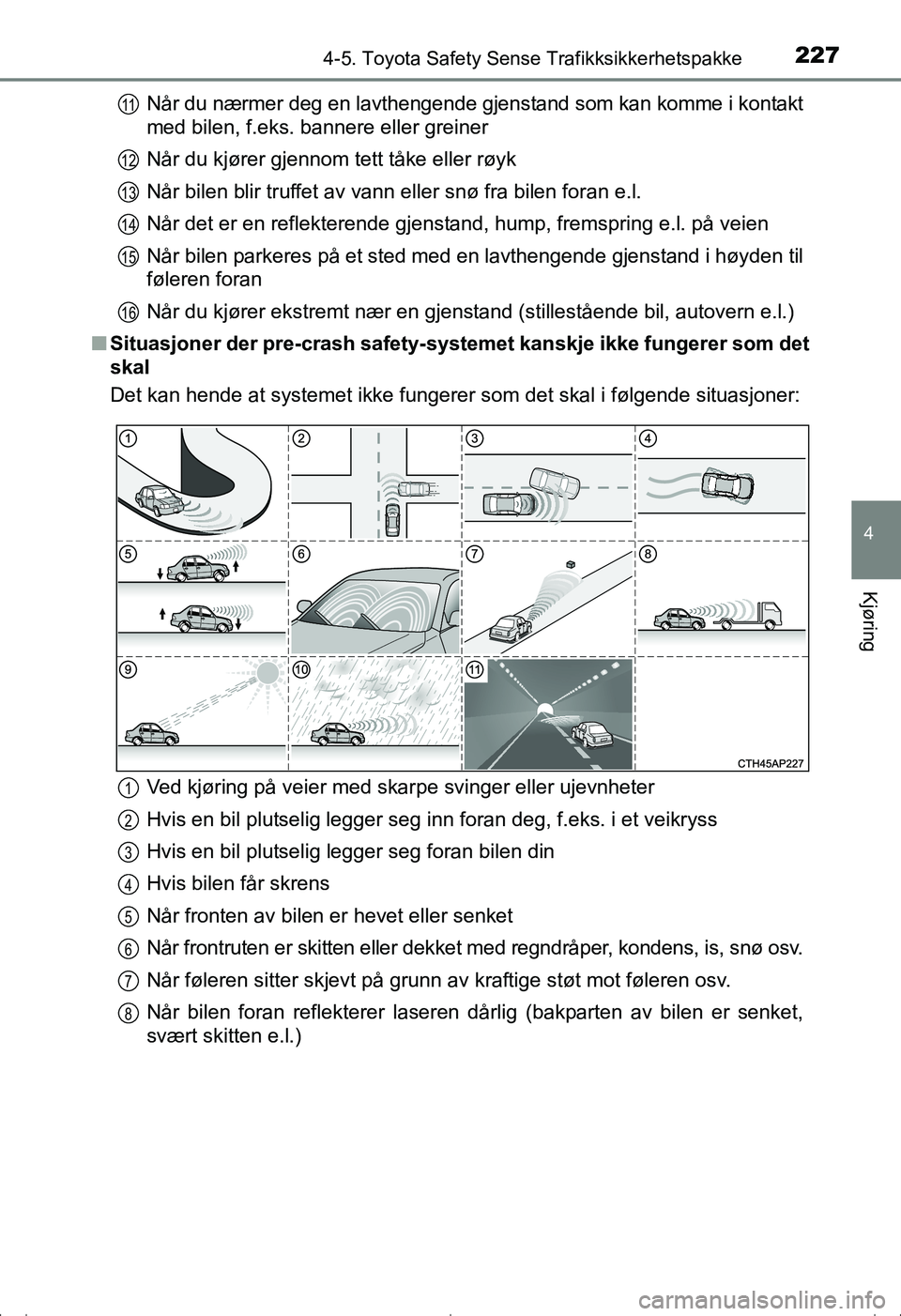

OM20C20NONår du nærmer deg en lavthengende gjenstand som kan komme i kontakt
med bilen, f.eks. bannere eller greiner
Når du kjører gjennom tett tåke eller røyk
Når bilen blir truffet av vann eller snø fra bilen foran e.l.
Når det er en reflekterende gjenstand, hump, fremspring e.l. på veien
Når bilen parkeres på et sted med en lavthengende gjenstand i høyden til
føleren foran
Når du kjører ekstremt nær en gjenstand (stillestående bil, autovern e.l.)
n Situasjoner der pre-crash safety-syst emet kanskje ikke fungerer som det
skal
Det kan hende at systemet ikke fungerer som det skal i følgende situasjoner:
Ved kjøring på veier med skarpe svinger eller ujevnheter
Hvis en bil plutselig legger seg inn foran deg, f.eks. i et veikryss
Hvis en bil plutselig legger seg foran bilen din
Hvis bilen får skrens
Når fronten av bilen er hevet eller senket
Når frontruten er skitten eller dekket med regndråper, kondens, is, snø osv.
Når føleren sitter skjevt på grunn av kraftige støt mot føleren osv.
Når bilen foran reflekterer laseren dår lig (bakparten av bilen er senket,
svært skitten e.l.)
11
12
13
14
15
16
1
2
3
4
5
6
7
8
OM20C20NO.book Page 227 Friday, April 29, 2016 10:14 AM

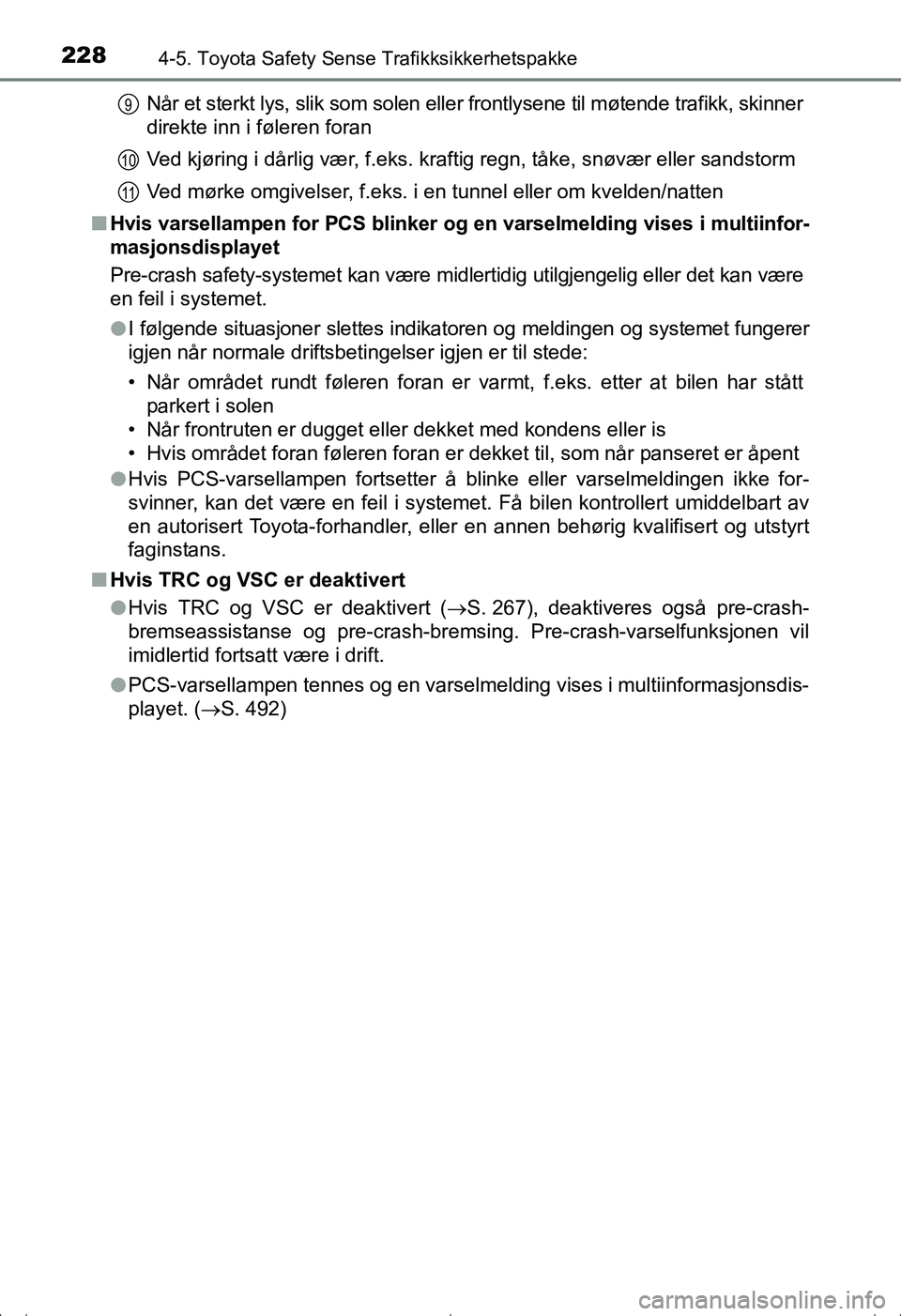

2284-5. Toyota Safety Sense Trafikksikkerhetspakke
OM20C20NONår et sterkt lys, slik som solen eller frontlysene til møtende trafikk, skinner
direkte inn i føleren foran
Ved kjøring i dårlig vær, f.eks. kraftig regn, tåke, snøvær eller sandstorm
Ved mørke omgivelser, f.eks. i en tunnel eller om kvelden/natten
n Hvis varsellampen for PCS blinker og en varselmelding vises i multiinfor-
masjonsdisplayet
Pre-crash safety-systemet kan være midlertidig utilgjengelig eller det kan være
en feil i systemet.
lI følgende situasjoner slettes indikatoren og meldingen og systemet fungerer
igjen når normale driftsbetingelser igjen er til stede:
• Når området rundt føleren foran er varmt, f.eks. etter at bilen har stått
parkert i solen
• Når frontruten er dugget eller dekket med kondens eller is
• Hvis området foran føleren foran er dekket til, som når panseret er åpent
l Hvis PCS-varsellampen fortsetter å blinke eller varselmeldingen ikke for-
svinner, kan det være en feil i systemet. Få bilen kontrollert umiddelbart av
en autorisert Toyota-forhandler, elle r en annen behørig kvalifisert og utstyrt
faginstans.
n Hvis TRC og VSC er deaktivert
lHvis TRC og VSC er deaktivert ( S. 267), deaktiveres også pre-crash-
bremseassistanse og pre-crash-bremsing. Pre-crash-varselfunksjonen vil
imidlertid fortsatt være i drift.
l PCS-varsellampen tennes og en varselmelding vises i multiinformasjonsdis-
playet. ( S. 492)
9
10
11
OM20C20NO.book Page 228 Friday, April 29, 2016 10:14 AM
