TOYOTA AVENSIS 2016 Kezelési útmutató (in Hungarian)

5017-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Hátsó irányjelző lámpa (kombi)
Nyissa fel a csomagtérajtót,
és távolítsa el a borítást.
Forgassa az izzók foglalatait
az óramutató járásával ellen-
tétes irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
1
2
3
4

5027-3. Karbantartás saját kivitelezésben
Rendszámtábla-világításVegye le a borítást.
Helyezzen egy lapos csavarhú-
zót, vagy hasonló eszközt a
lyukba, és az ábrán látható mó-
don távolítsa azt el.
A gépjárm ű sérülésének megel ő-
zése érdekében csavarjon ra-
gasztószalagot a laposfej ű csa-
varhúzóra.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
Oldalsó irányjelző lámpák
Vegye le a borítást.
Helyezzen be egy laposfej ű csa-
varhúzót, és csúsztassa végig az
oldalsó irányjelz ő lámpa mentén.
A gépjárm ű sérülésének megel ő-
zése érdekében csavarjon ra-
gasztószalagot a laposfej ű csa-
varhúzóra.
Nyomja meg a két rögzít őt és
távolítsa el az oldalsó irány-
jelz őt annak házából.
1
2
3
1
2

5037-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Távolítsa el az aljzatot az ol-
dalsó irányjelző házából.
Vegye ki az izzót.
Cserélje ki az izzót, és he-
lyezze vissza az aljzatot az
oldalsó irányjelz ő házába.
Igazítsa be az aljzat hornyait az
oldalsó irányjelz ő lámpa házá-
hoz.
Helyezze vissza az oldalsó
irányjelz ő lámpát úgy, hogy a
kábelköteg annak alsó részé-
ben fut.
3
4
5
6

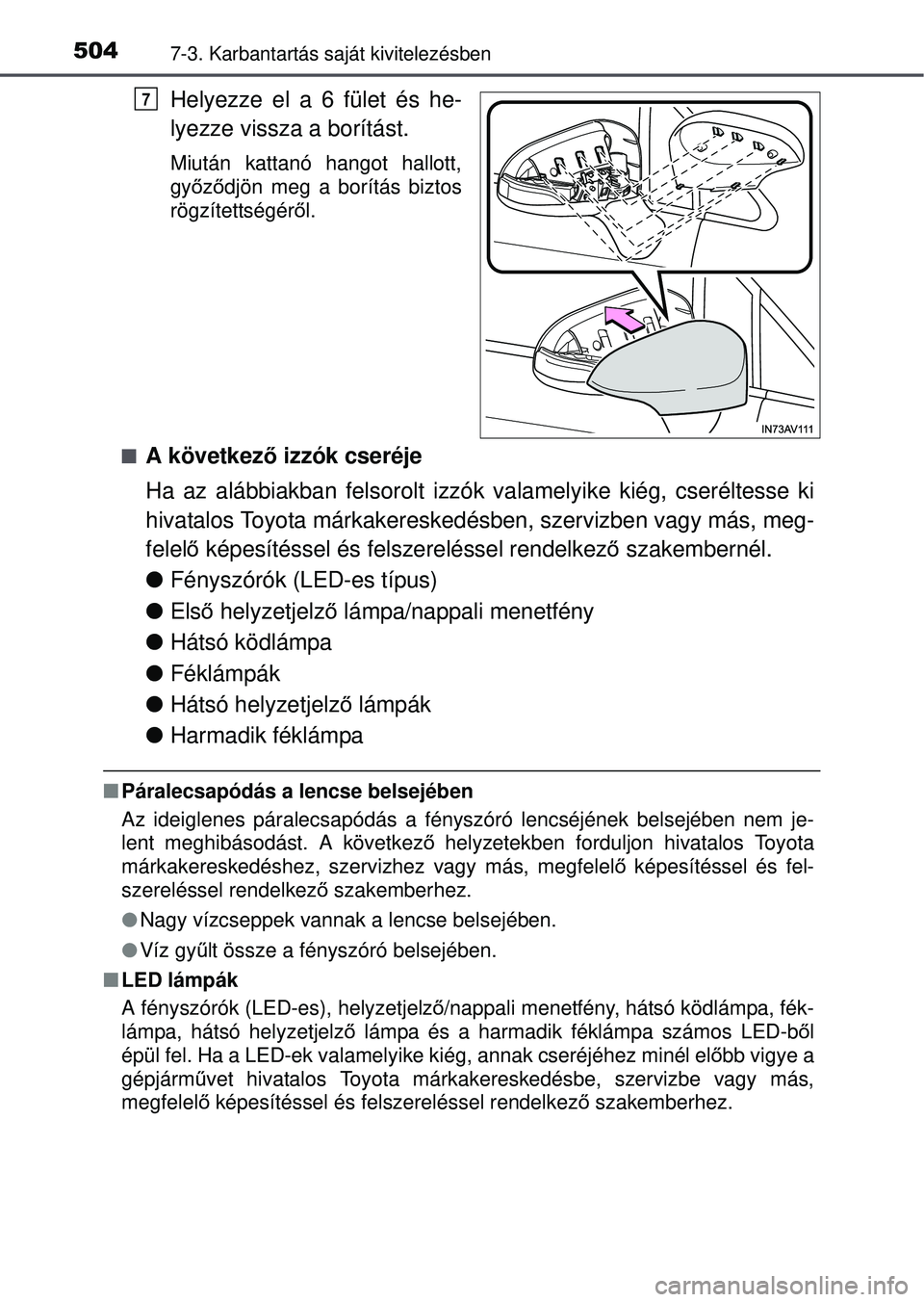

5047-3. Karbantartás saját kivitelezésben
Helyezze el a 6 fület és he-
lyezze vissza a borítást.
Miután kattanó hangot hallott,
győző djön meg a borítás biztos
rögzítettségér ől.

A következ ő izzók cseréje
Ha az alábbiakban felsorolt izzók valamelyike kiég, cserélte\
sse ki
hivatalos Toyota márkakereskedésben, szervizben vagy más, meg-
felel ő képesítéssel és felszereléssel rendelkez ő szakembernél.
 Fényszórók (LED-es típus)
 Első helyzetjelz ő lámpa/nappali menetfény
 Hátsó ködlámpa
 Féklámpák
 Hátsó helyzetjelz ő lámpák
 Harmadik féklámpa
Páralecsapódás a lencse belsejében
Az ideiglenes páralecsapódás a fényszóró lencséjé\
nek belsejében nem je-
lent meghibásodást. A következő helyzetekben forduljon hivatalos Toyota
márkakereskedéshez, szervizhez vagy más, megfelel ő képesítéssel és fel-
szereléssel rendelkez ő szakemberhez.
 Nagy vízcseppek vannak a lencse belsejében.
 Víz gy űlt össze a fényszóró belsejében.
 LED lámpák
A fényszórók (LED-es), helyzetjelz ő/nappali menetfény, hátsó ködlámpa, fék-
lámpa, hátsó helyzetjelz ő lámpa és a harmadik féklámpa számos LED-b ől
épül fel. Ha a LED-ek valamelyike kiég, annak cseréjéhez \
minél el őbb vigye a
gépjármű vet hivatalos Toyota márkakereskedésbe, szervizbe vagy más,
megfelel ő képesítéssel és felszereléssel rendelkez ő szakemberhez.
7

5057-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

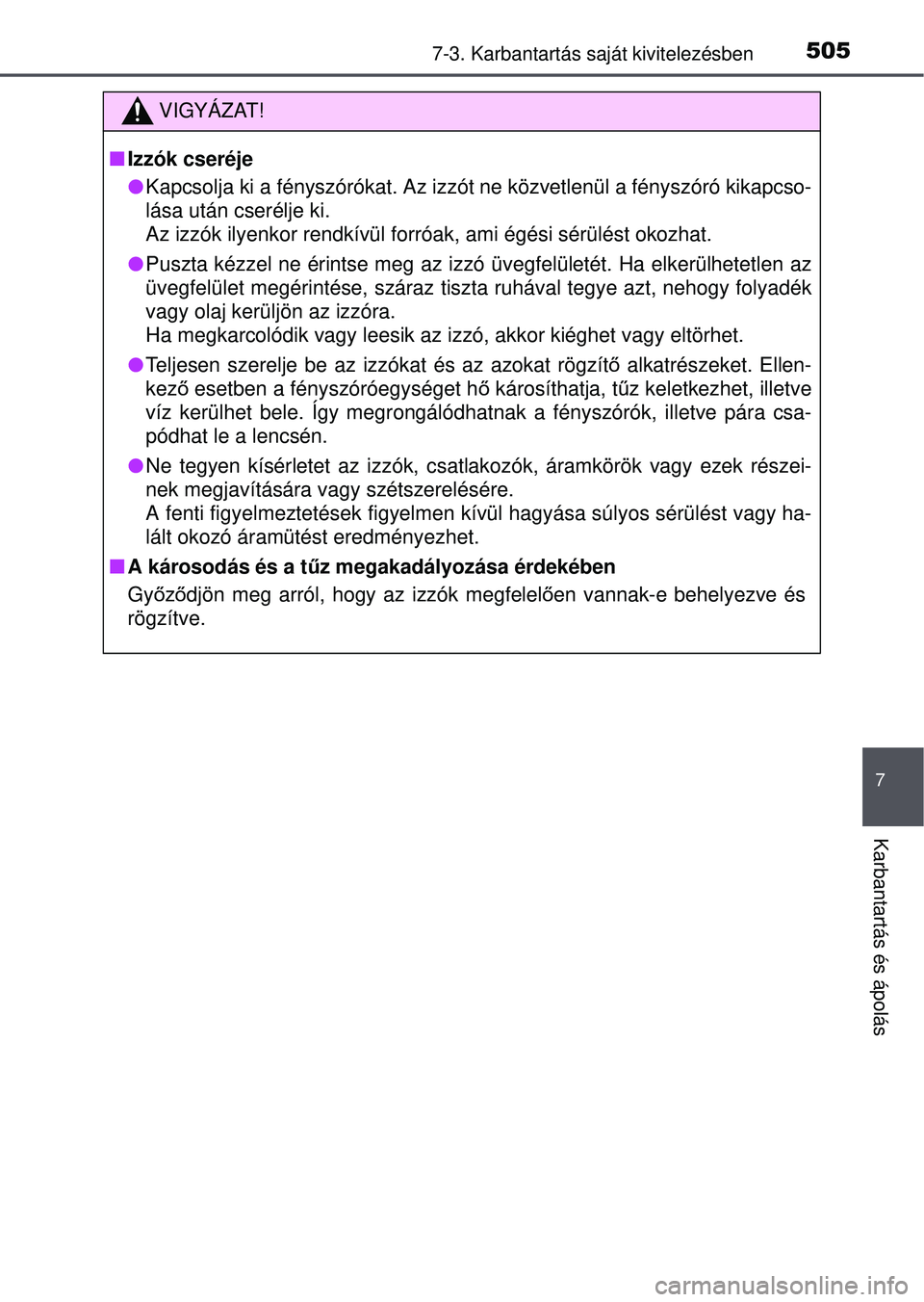

VIGYÁZAT!
Izzók cseréje
Kapcsolja ki a fényszórókat. Az izzót ne közvetlenül a\
fényszóró kikapcso-
lása után cserélje ki.
Az izzók ilyenkor rendkívül forróak, ami égési sérü\
lést okozhat.
 Puszta kézzel ne érintse meg az izzó üvegfelületét. Ha elkerülhetetlen az
üvegfelület megérintése, száraz tiszt a ruhával tegye azt, nehogy folyadék
vagy olaj kerüljön az izzóra.
Ha megkarcolódik vagy leesik az izzó, akkor kiéghet vagy eltö\
rhet.
 Teljesen szerelje be az izzókat és az azokat rögzítő alkatrészeket. Ellen-
kező esetben a fényszóróegységet h ő károsíthatja, tű z keletkezhet, illetve
víz kerülhet bele. Így megrongálódhatnak a fényszór\
ók, illetve pára csa-
pódhat le a lencsén.
 Ne tegyen kísérletet az izzók, csatlakozók, áramkörö\
k vagy ezek részei-
nek megjavítására vagy szétszerelésére.
A fenti figyelmeztetések figyelmen kívül hagyása súlyos s\
érülést vagy ha-
lált okozó áramütést eredményezhet.
 A károsodás és a t űz megakadályozása érdekében
Gy őző djön meg arról, hogy az izzók megfelel ően vannak-e behelyezve és
rögzítve.

5067-3. Karbantartás saját kivitelezésben

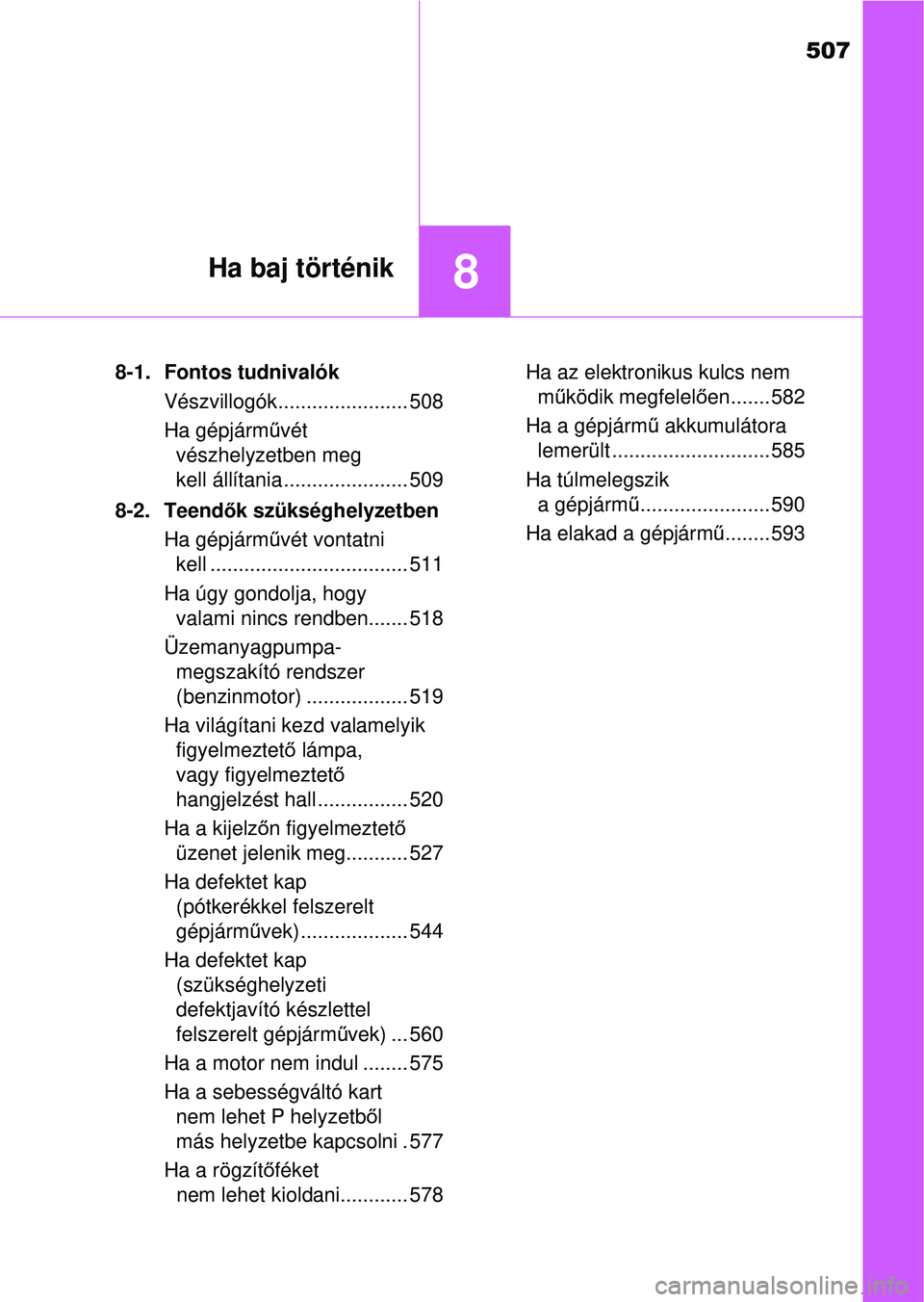

507
8Ha baj történik
8-1. Fontos tudnivalókVészvillogók....................... 508
Ha gépjármű vét
vészhelyzetben meg
kell állítania ...................... 509
8-2. Teend ők szükséghelyzetben
Ha gépjármű vét vontatni
kell ................................... 511
Ha úgy gondolja, hogy valami nincs rendben....... 518
Üzemanyagpumpa- megszakító rendszer
(benzinmotor) .................. 519
Ha világítani kezd valamelyik figyelmeztet ő lámpa,
vagy figyelmeztető
hangjelzést hall ................ 520
Ha a kijelző n figyelmeztető
üzenet jelenik meg........... 527
Ha defektet kap (pótkerékkel felszerelt
gépjárm űvek) ................... 544
Ha defektet kap (szükséghelyzeti
defektjavító készlettel
felszerelt gépjárm űvek) ... 560
Ha a motor nem indul ........ 575
Ha a sebességváltó kart nem lehet P helyzetb ől
más helyzetbe kapcsolni . 577
Ha a rögzít őféket
nem lehet kioldani............ 578 Ha az elektronikus kulcs nem
m űködik megfelel ően....... 582
Ha a gépjárm ű akkumulátora
lemerült ............................ 585
Ha túlmelegszik a gépjárm ű....................... 590
Ha elakad a gépjármű ........ 593

5088-1. Fontos tudnivalók
Vészvillogók
Nyomja meg a kapcsolót.
Az összes irányjelző lámpa villogni
fog. Kikapcsolásukhoz nyomja meg
még egyszer a kapcsolót.
 Vészvillogók
Ha a vészvillogókat leállított motor mellett huzamosabb ideig használja, az
akkumulátor lemerülhet.
A vészvillogók rendeltetése az, hogy figyelmeztessék a többi veze-
t őt, ha a gépjárm űvet üzemzavar stb. miatt le kellett állítania.

5098-1. Fontos tudnivalók
8
Ha baj történik
Ha gépjár művét vészhelyzetben meg kell
állítania
Határozottan lépjen mindkét lábával a fékpedálra, és erősen nyom-
ja le.
Ne pumpálja a fékpedált, mivel így a gépjárm ű lelassítása egyre nagyobb
er őfeszítést igényel.
Kapcsolja a sebességváltó kart N helyzetbe.
Ha a sebességváltó kart N helyzetbe kapcsolta:
Miután lelassított, az útról félr e húzódva állítsa meg a gépjárm űvet.
Állítsa le a motort.
Ha a sebességváltó kart nem tudja N helyzetbe kapcsolni:
A lehet ő leger őteljesebb lassítás érdekében tartsa lenyomva a fék-
pedált mindkét lábával.
Intelligens nyitási és indítórend-
szer nélküli gépjárm űvek: Állít-
sa le a motort a gyújtáskapcso-
ló „ACC” állásba fordításával.
Kizárólag vészhelyzetben, ha pé ldául a szokásos módon lehetet-
len megállítani a gépjárm űvet, a következ ő eljárással állítsa meg:
1
2
3
4
3
4

5108-1. Fontos tudnivalók
Intelligens nyitási és indítórend-
szerrel felszerelt gépjárművek: A
motor leállításához nyomja a
motorindító gombot legalább 2
másodpercig, vagy egymás után
legalább 3-szor nyomja meg rö-
viden.
Az útról félre húzódva, biztonságos helyen állítsa meg a gépjárm űvet.
Nyomja legalább 2 másodper-
cig, vagy legalább 3-szor nyomja meg röviden
4
VIGYÁZAT!
Ha a motort menet közben kell leállítani
A fék- és kormányrásegítés nem m űködik, így a fékpedál nehezebben
nyomható le, és a kormánykerék is csak nagyobb er ővel forgatható.
Amennyire csak lehet, lassítson, miel őtt leállítaná a motort.
 Intelligens nyitási és indítórendszer nélküli gépjá\
rm űvek: Soha ne próbálja
meg eltávolítani a kulcsot, mivel az a kormányzár bekapcsolásához vezet.
5
