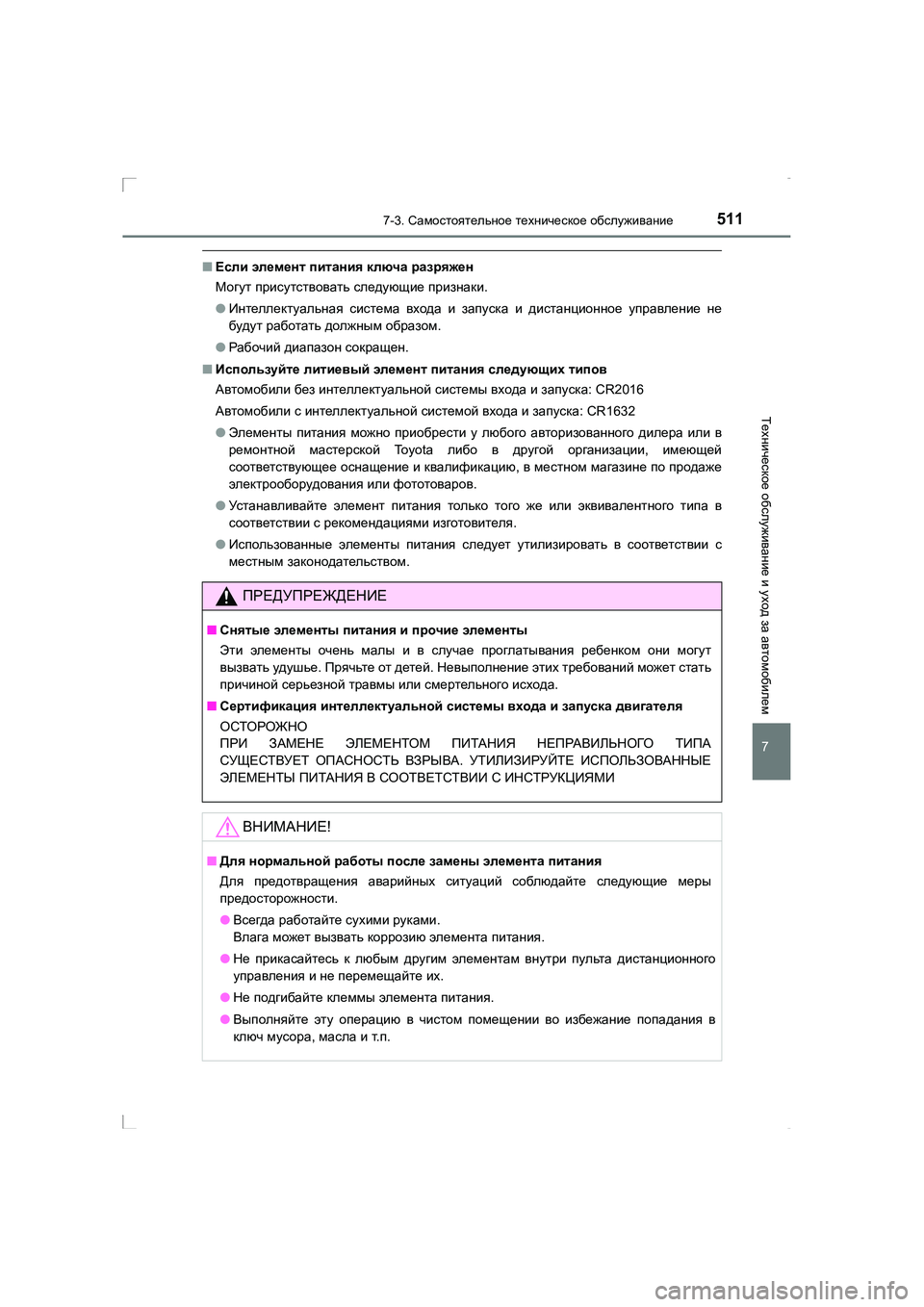

■Если элемент питания ключа разряжен
Могут присутствовать следующие признаки .
● Интеллектуальная система входа и запуска и дистанционное управление не
будут работать должным образом .
● Рабочий диапазон сокращен .
■ Используйте литиевый элемент питания следующих типов
Автомобили без интеллектуальной системы входа и запуска : CR2016
Автомобили с интеллектуальной системой входа и запуска : CR1632
● Элементы питания можно приобрести у любого авторизованного дилера или в
ремонтной мастерской To y o t a либо в другой организации , имеющей
соответствующее оснащение и квалификацию , в местном магазине по продаже
электрооборудования или фототоваров .
● Ус т а н а вл и в а й т е элемент питания только того же или эквивалентного типа в
соответствии с рекомендациями изготовителя .
● Использованные элементы питания следует утилизировать в соответствии с
местным законодательством .
ПРЕДУПРЕЖДЕНИЕ
■Снятые элементы питания и прочие элементы
Эти элементы очень малы и в случае проглатывания ребенком они могут
вызвать удушье . Прячьте от детей . Невыполнение этих требований может стать
причиной серьезной травмы или смертельного исхода .
■ Сертификация интеллектуальной системы входа и запуска двигателя
ОСТОРОЖНО
ПРИ ЗАМЕНЕ ЭЛЕМЕНТОМ ПИТАНИЯ НЕПРАВИЛЬНОГО ТИПА
СУЩЕСТВУЕТ ОПАСНОСТЬ ВЗРЫВА . УТИЛИЗИРУЙТЕ ИСПОЛЬЗОВАННЫЕ
ЭЛЕМЕНТЫ ПИТАНИЯ В СООТВЕТСТВИИ С ИНСТРУКЦИЯМИ
ВНИМАНИЕ !
■Для нормальной работы после замены элемента питания
Для предотвращения аварийных ситуаций соблюдайте следующие меры
предосторожности .
● Всегда работайте сухими руками .
Влага может вызвать коррозию элемента питания .
● Не прикасайтесь к любым другим элементам внутри пульта дистанционного
управления и не перемещайте их .
● Не подгибайте клеммы элемента питания .
● Выполняйте эту операцию в чистом помещении во избежание попадания в
ключ мусора , масла и т .п .
AVENSIS_OM_OM20C28R_(RR).book Page 511 Wednesday, February 25 , 2015 10:18 AM

5127-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)

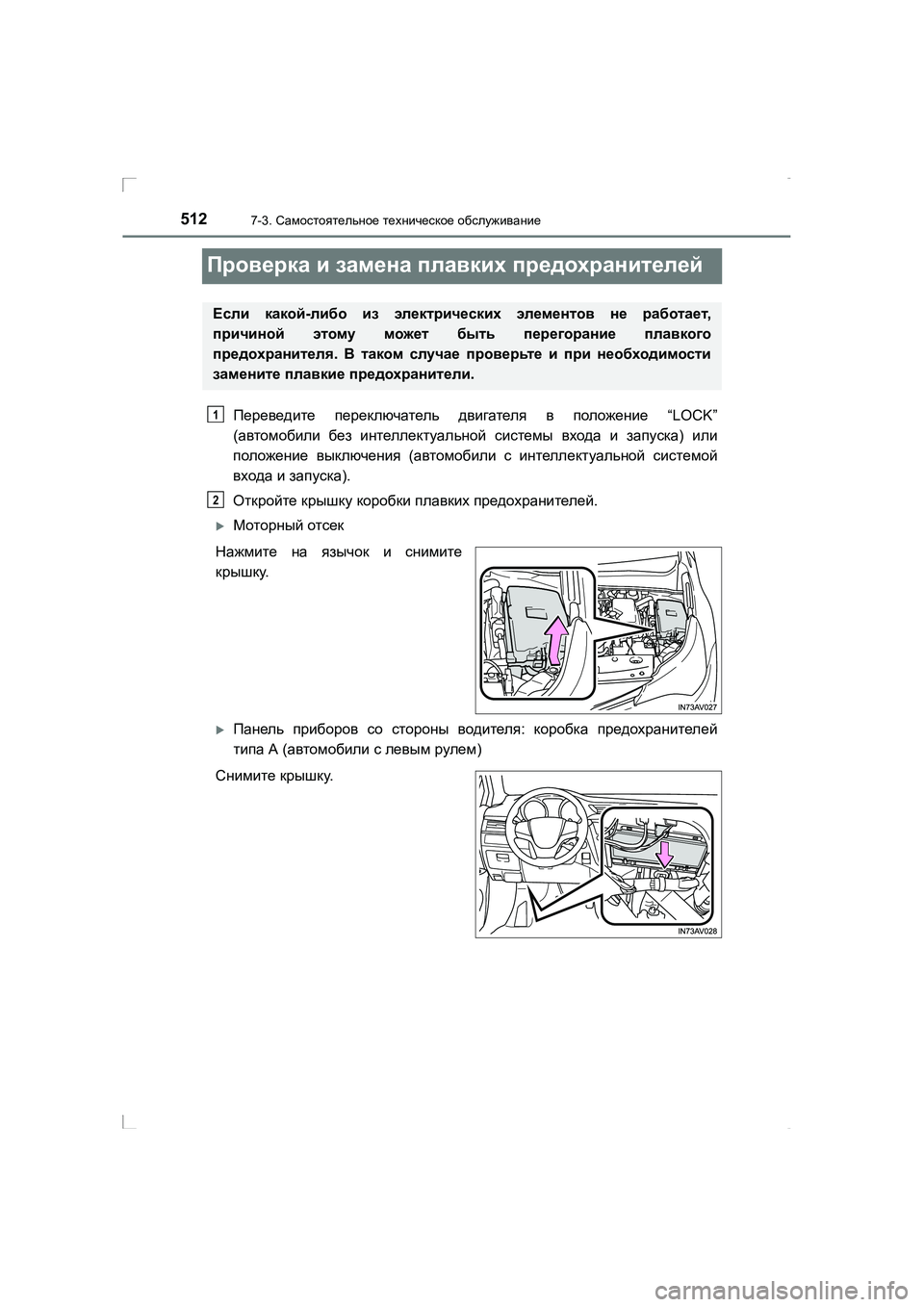

Проверка и замена плавких предохранителей
Переведите переключатель двигателя в положение “LOCK”
( автомобили без интеллектуальной системы входа и запуска ) или
положение выключения (автомобили с интеллектуальной системой
входа и запуска ).
Откройте крышку коробки плавких предохранителей .
XМоторный отсек
Нажмите на язычок и снимите
крышку .
XПанель приборов со стороны водителя : коробка предохранителей
типа A (автомобили с левым рулем )
Снимите крышку .
Если какой -либо из электрических элементов не работает ,
причиной этому может быть перегорание плавкого
предохранителя . В таком случае проверьте и при необходимости
замените плавкие предохранители .
1
2
AVENSIS_OM_OM20C28R_(RR).book Page 512 Wednesday, February 25 , 2015 10:18 AM

5137-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
7
Техническое обслуживание и уход за автомобилем

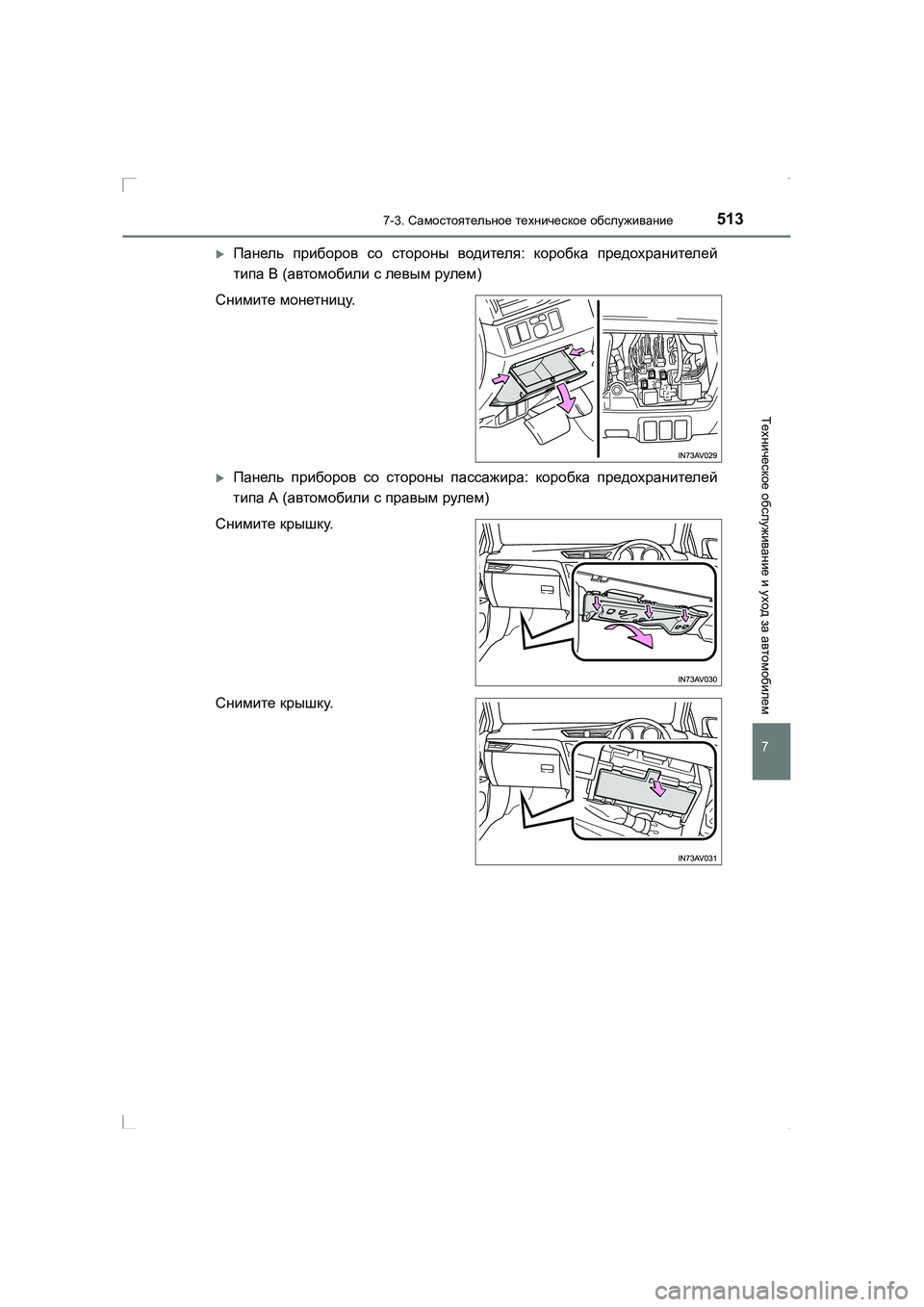

XПанель приборов со стороны водителя : коробка предохранителей
