TOYOTA AVENSIS 2016 Руково

5017-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
7
Техническое обслуживание и уход за автомобилем

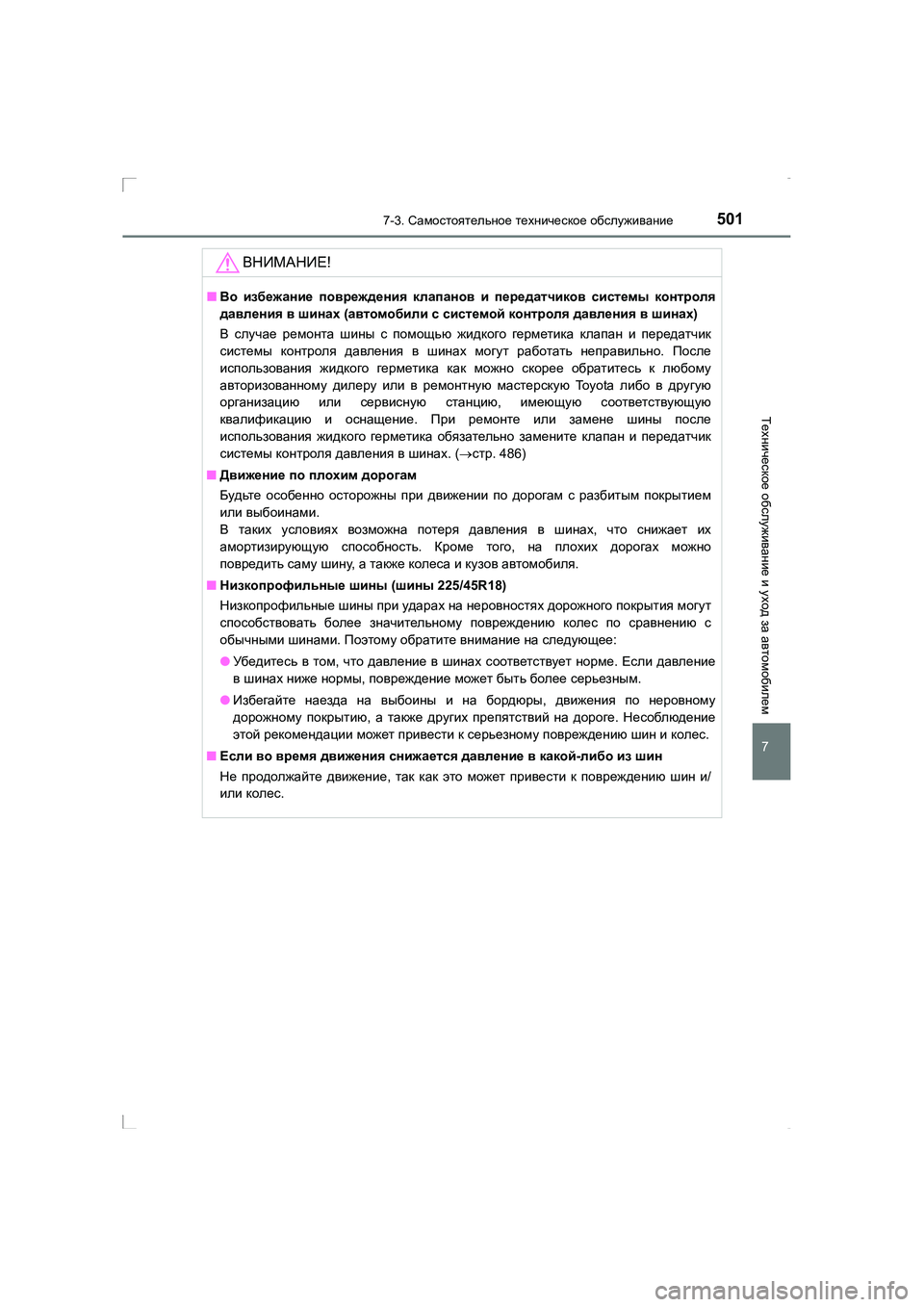

ВНИМАНИЕ !
■Во избежание повреждения клапанов и передатчиков системы контроля
давления в шинах (автомобили с системой контроля давления в шинах )
В случае ремонта шины с помощью жидкого герметика клапан и передатчик
системы контроля давления в шинах могут работать неправильно . После
использования жидкого герметика как можно скорее обратитесь к любому
авторизованному дилеру или в ремонтную мастерскую To y o t a либо в другую
организацию или сервисную станцию , имеющую соответствующую
квалификацию и оснащение . При ремонте или замене шины после
использования жидкого герметика обязательно замените клапан и передатчик
системы контроля давления в шинах . (→ стр . 486)
■ Движение по плохим дорогам
Будьте особенно осторожны при движении по дорогам с разбитым покрытием
или выбоинами .
В таких условиях возможна потеря давления в шинах , что снижает их
амортизирующую способность . Кроме того , на плохих дорогах можно
повредить саму шину , а также колеса и кузов автомобиля .
■ Низкопрофильные шины (шины 225/45R18)
Низкопрофильные шины при ударах на неровностях дорожного покрытия могут
способствовать более значительному повреждению колес по сравнению с
обычными шинами . Поэтому обратите внимание на следующее :
● Убедитесь в том , что давление в шинах соответствует норме . Если давление
в шинах ниже нормы , повреждение может быть более серьезным .
● Избегайте наезда на выбоины и на бордюры , движения по неровному
дорожному покрытию , а также других препятствий на дороге . Несоблюдение
этой рекомендации может привести к серьезному повреждению шин и колес .
■ Если во время движения снижается давление в какой -либо из шин
Не продолжайте движение , так как это может привести к повреждению шин и /
или колес .
AVENSIS_OM_OM20C28R_(RR).book Page 501 Wednesday, February 25 , 2015 10:18 AM

5027-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)

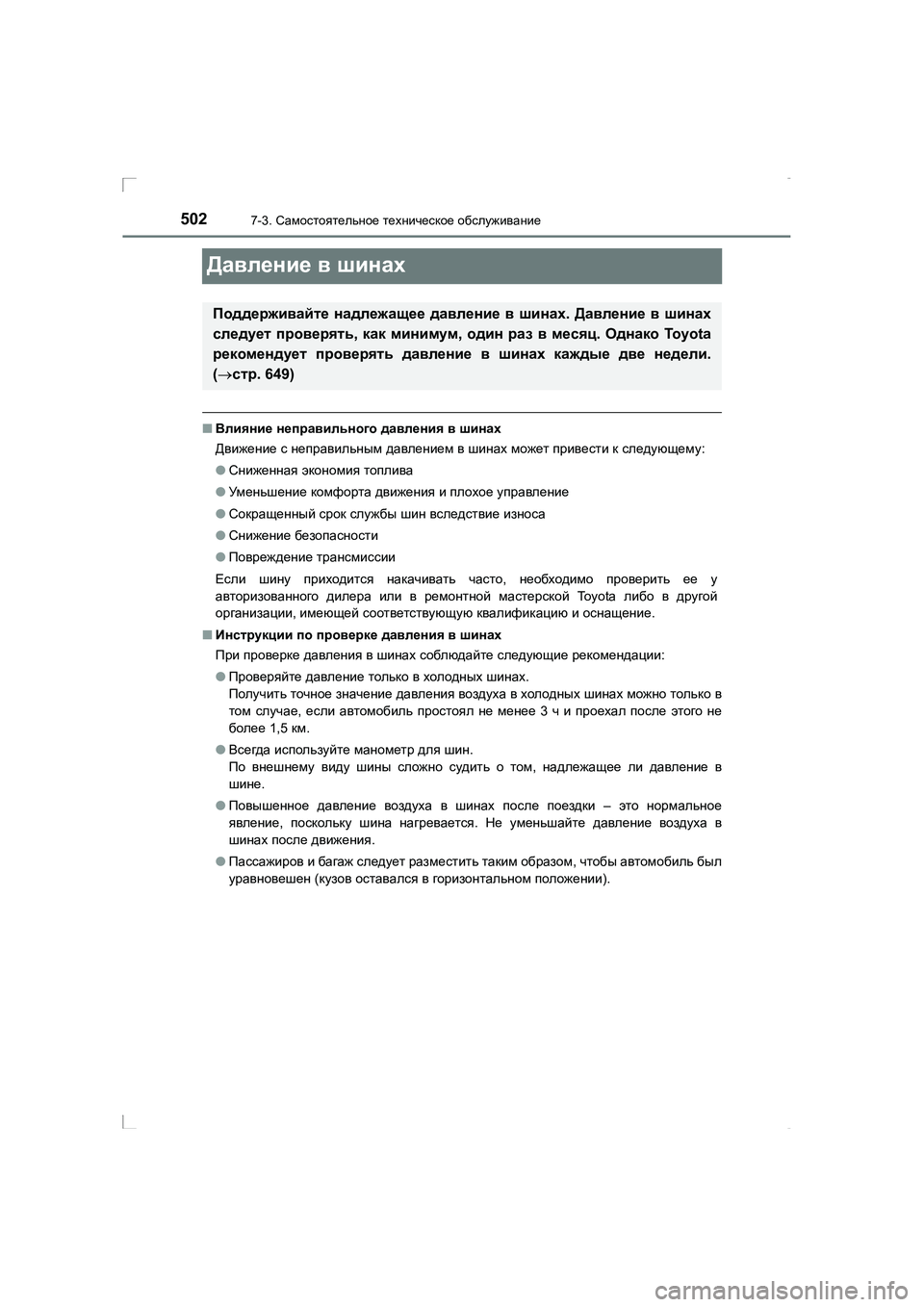

Давление в шинах
■ Влияние неправильного давления в шинах
Движение с неправильным давлением в шинах может привести к следующему :
● Сниженная экономия топлива
● Уменьшение комфорта движения и плохое управление
● Сокращенный срок службы шин вследствие износа
● Снижение безопасности
● Повреждение трансмиссии
Если шину приходится накачивать часто , необходимо проверить ее у
авторизованного дилера или в ремонтной мастерской To y o t a либо в другой
организации , имеющей соответствующую квалификацию и оснащение .
■ Инструкции по проверке давления в шинах
При проверке давления в шинах соблюдайте следующие рекомендации :
● Проверяйте давление только в холодных шинах .
Получить точное значение давления воздуха в холодных шинах можно только в
том случае , если автомобиль простоял не менее 3 ч и проехал после этого не
более 1,5 км.
● Всегда используйте манометр для шин .
По внешнему виду шины сложно судить о том , надлежащее ли давление в
шине .
● Повышенное давление воздуха в шинах после поездки – это нормальное
явление , поскольку шина нагревается . Не уменьшайте давление воздуха в
шинах после движения .
● Пассажиров и багаж следует разместить таким образом , чтобы автомобиль был
уравновешен (кузов оставался в горизонтальном положении ).
Поддерживайте надлежащее давление в шинах . Давление в шинах
следует проверять , как минимум , один раз в месяц . Однако To y o t a
рекомендует проверять давление в шинах каждые две недели .
( → стр . 649)
AVENSIS_OM_OM20C28R_(RR).book Page 502 Wednesday, February 25 , 2015 10:18 AM

5037-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
7
Техническое обслуживание и уход за автомобилем

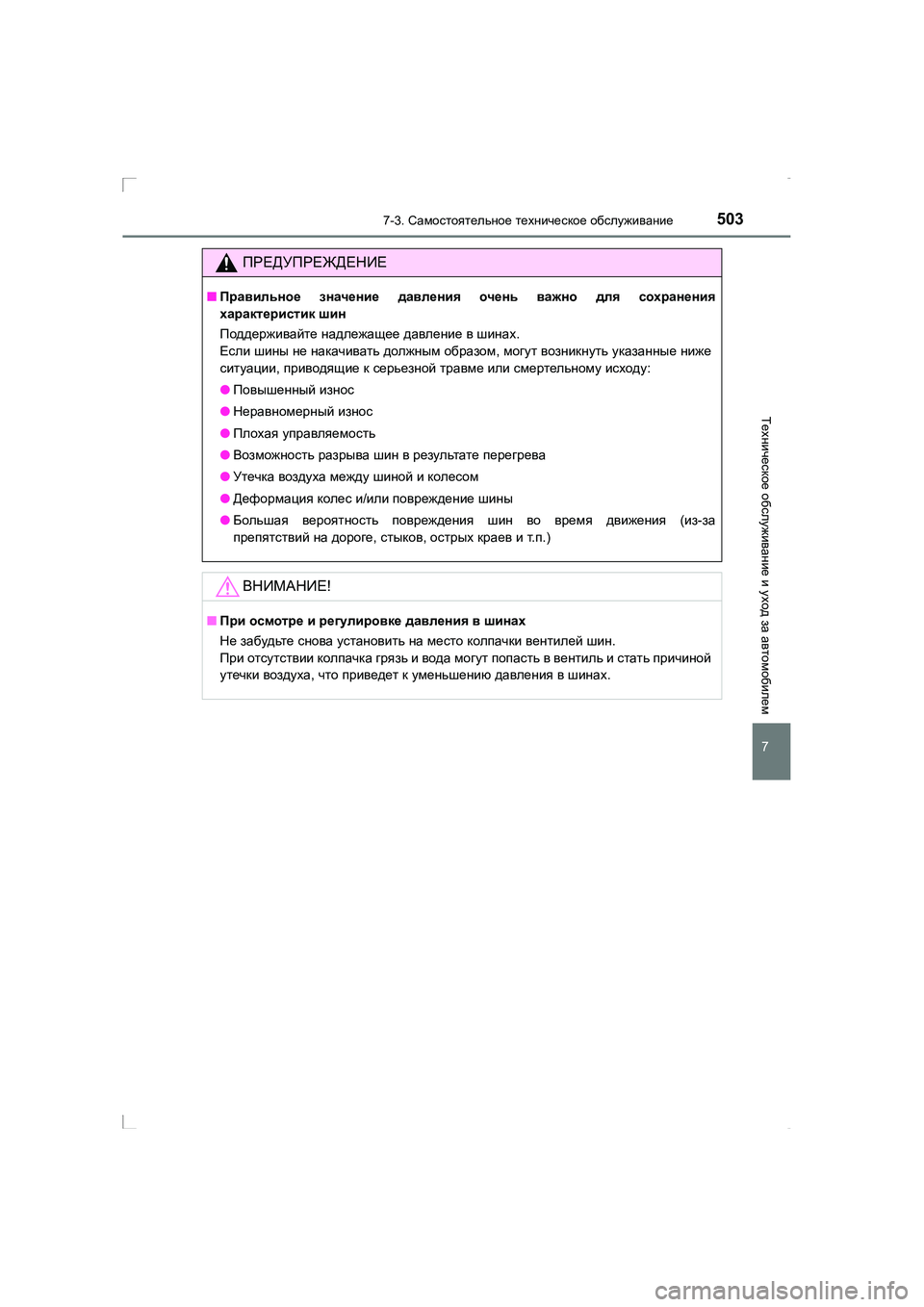

ПРЕДУПРЕЖДЕНИЕ
■Правильное значение давления очень важно для сохранения
характеристик шин
Поддерживайте надлежащее давление в шинах .
Если шины не накачивать должным образом , могут возникнуть указанные ниже
ситуации , приводящие к серьезной травме или смертельному исходу :
● Повышенный износ
● Неравномерный износ
● Плохая управляемость
● Возможность разрыва шин в результате перегрева
● Утечка воздуха между шиной и колесом
● Деформация колес и /или повреждение шины
● Большая вероятность повреждения шин во время движения (из-за
препятствий на дороге , стыков , острых краев и т .п .)
ВНИМАНИЕ !
■При осмотре и регулировке давления в шинах
Не забудьте снова установить на место колпачки вентилей шин .
При отсутствии колпачка грязь и вода могут попасть в вентиль и стать причиной
утечки воздуха , что приведет к уменьшению давления в шинах .
AVENSIS_OM_OM20C28R_(RR).book Page 503 Wednesday, February 25 , 2015 10:18 AM

5047-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)

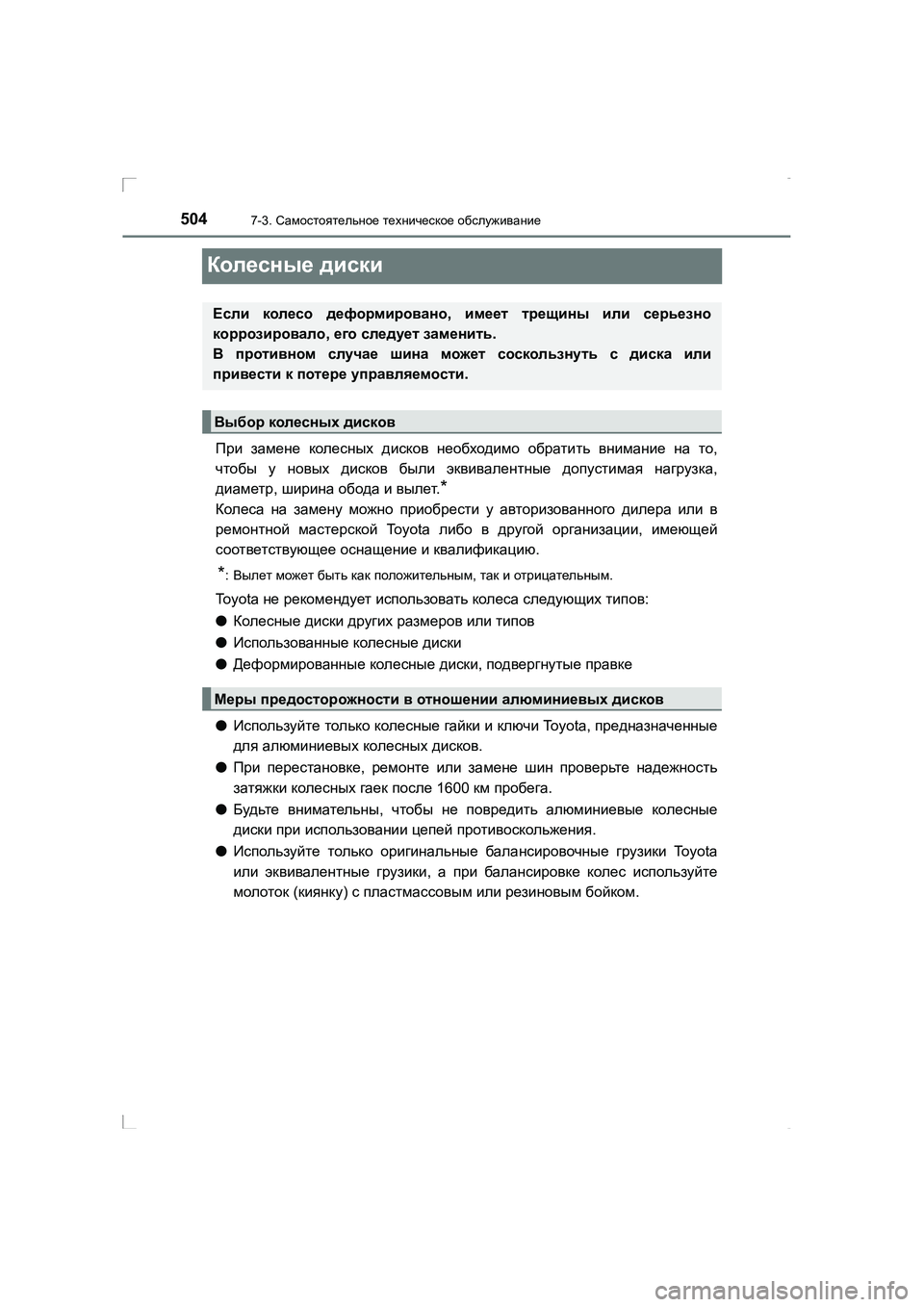

Колесные диски
При замене колесных дисков необходимо обратить внимание на то ,
чтобы у новых дисков были эквивалентные допустимая нагрузка ,
диаметр , ширина обода и вылет .
*
Колеса на замену можно приобрести у авторизованного дилера или в
ремонтной мастерской Toyota либо в другой организации , имеющей
соответствующее оснащение и квалификацию .
*:Вылет может быть как положительным , так и отрицательным .
Toyota не рекомендует использовать колеса следующих типов :
● Колесные диски других размеров или типов
● Использованные колесные диски
● Деформированные колесные диски , подвергнутые правке
● Используйте только колесные гайки и ключи Toyota, предназначенные
для алюминиевых колесных дисков .
● При перестановке , ремонте или замене шин проверьте надежность
затяжки колесных гаек после 1600 км пробега .
● Будьте внимательны , чтобы не повредить алюминиевые колесные
диски при использовании цепей противоскольжения .
● Используйте только оригинальные балансировочные грузики To y o t a
или эквивалентные грузики , а при балансировке колес используйте
молоток (киянку ) с пластмассовым или резиновым бойком .
Если колесо деформировано , имеет трещины или серьезно
коррозировало , его следует заменить .
В противном случае шина может соскользнуть с диска или
привести к потере управляемости .
Выбор колесных дисков
Меры предосторожности в отношении алюминиевых дисков
AVENSIS_OM_OM20C28R_(RR).book Page 504 Wednesday, February 25 , 2015 10:18 AM

5057-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
7
Техническое обслуживание и уход за автомобилем
■При снятии декоративного колпака с колеса (автомобили с защелками
колесных колпаков )
■ При замене колес (автомобили с системой контроля давления в шинах )
Колеса автомобиля To y o t a оснащены клапанами и передатчиками контроля
давления (кроме запасного колеса ), которые позволяют системе контроля
давления в шинах своевременно предупреждать о потере давления в шинах .
При каждой замене колес необходимо устанавливать клапаны и передатчики
контроля давления в шинах . (→ стр . 486)
Снимите
декоративный колпак с колеса ,
используя защелки колесных колпаков .
Защелка колесных колпаков находится в
багажном отделении . (→ стр . 593)
ПРЕДУПРЕЖДЕНИЕ
■При замене колес
● Не используйте колесные диски размера , отличного от рекомендованного
изготовителем (размер указан в руководстве для владельца ), так как это
может привести к потере управляемости .
● При утечке воздуха из бескамерной шины никогда не используйте камеру , так
как диск предназначен для бескамерной шины . В противном случае это может
привести к аварии и, в результате , к смертельному исходу или тяжелым
травмам .
■ При установке гаек крепления колеса
● Запрещается наносить масло или смазку на болты или гайки колес .
Масло или смазка могут привести к тому , что гайки колес будут излишне
затянуты , что вызовет повреждение болта или колесного диска . Кроме того ,
масло или смазка может вызвать ослабление гаек колес , и колесо может
слететь , что может вызвать аварию и привести к тяжелой травме или
смертельному исходу . Уд а л и т е масло или смазку с болтов и гаек колес .
●Проверьте , что гайки крепления колеса
установлены конической секцией внутрь .
Ус та н о в к а гаек конической секцией
наружу может привести к разрушению
колеса и , в результате , к слетанию колеса
во время движения , что может вызвать
аварию и привести к тяжелой травме или
смертельному исходу .Коническая
секция
AVENSIS_OM_OM20C28R_(RR).book Page 505 Wednesday, February 25 , 2015 10:18 AM

5067-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)

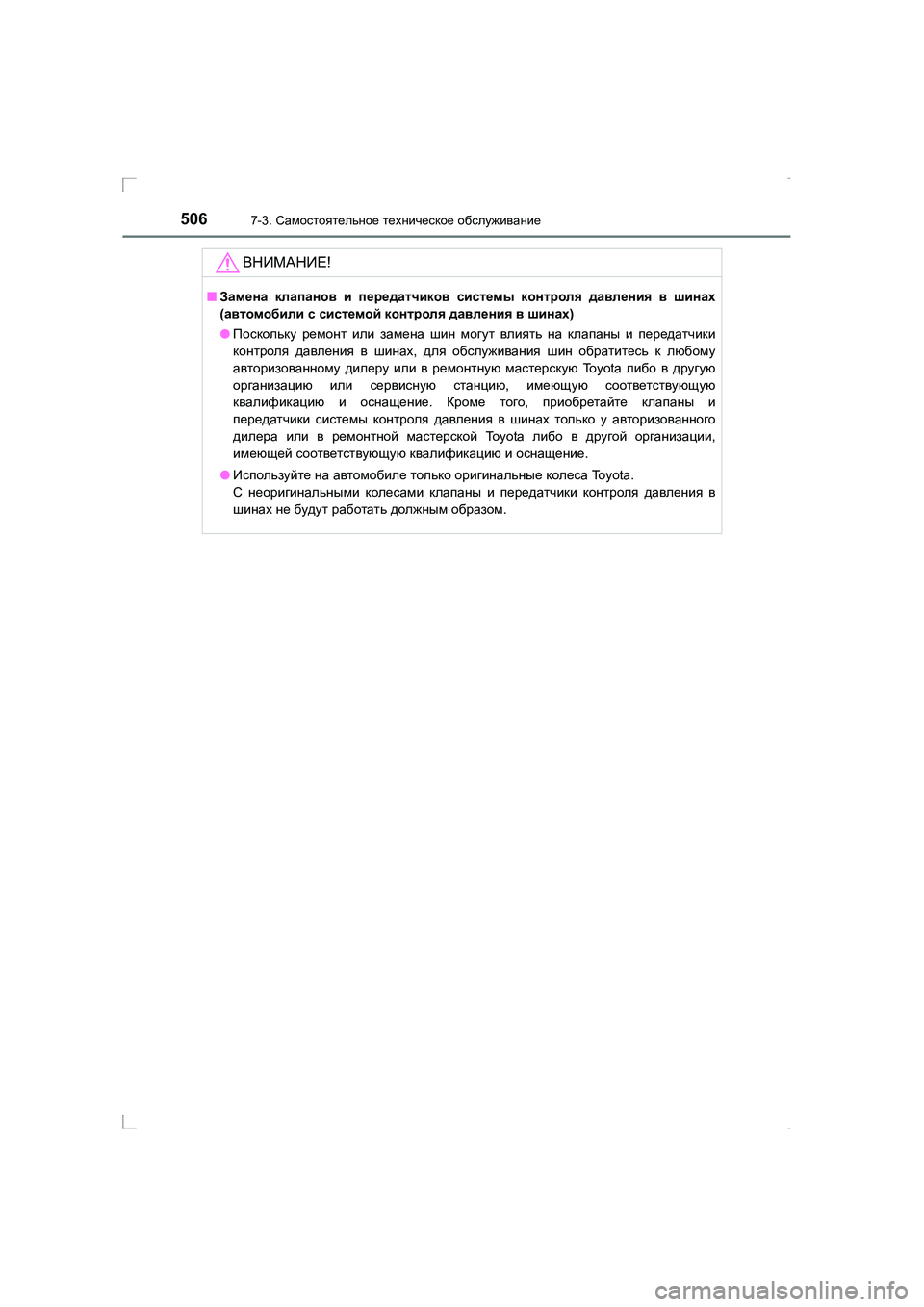

ВНИМАНИЕ !
■Замена клапанов и передатчиков системы контроля давления в шинах
( автомобили с системой контроля давления в шинах )
● Поскольку ремонт или замена шин могут влиять на клапаны и передатчики
контроля давления в шинах , для обслуживания шин обратитесь к любому
авторизованному дилеру или в ремонтную мастерскую To y o t a либо в другую
организацию или сервисную станцию , имеющую соответствующую
квалификацию и оснащение . Кроме того , приобретайте клапаны и
передатчики системы контроля давления в шинах только у авторизованного
дилера или в ремонтной мастерской To y o t a либо в другой организации ,
имеющей соответствующую квалификацию и оснащение .
● Используйте на автомобиле только оригинальные колеса To y o t a .
С неоригинальными колесами клапаны и передатчики контроля давления в
шинах не будут работать должным образом .
AVENSIS_OM_OM20C28R_(RR).book Page 506 Wednesday, February 25 , 2015 10:18 AM

5077-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
7
Техническое обслуживание и уход за автомобилем

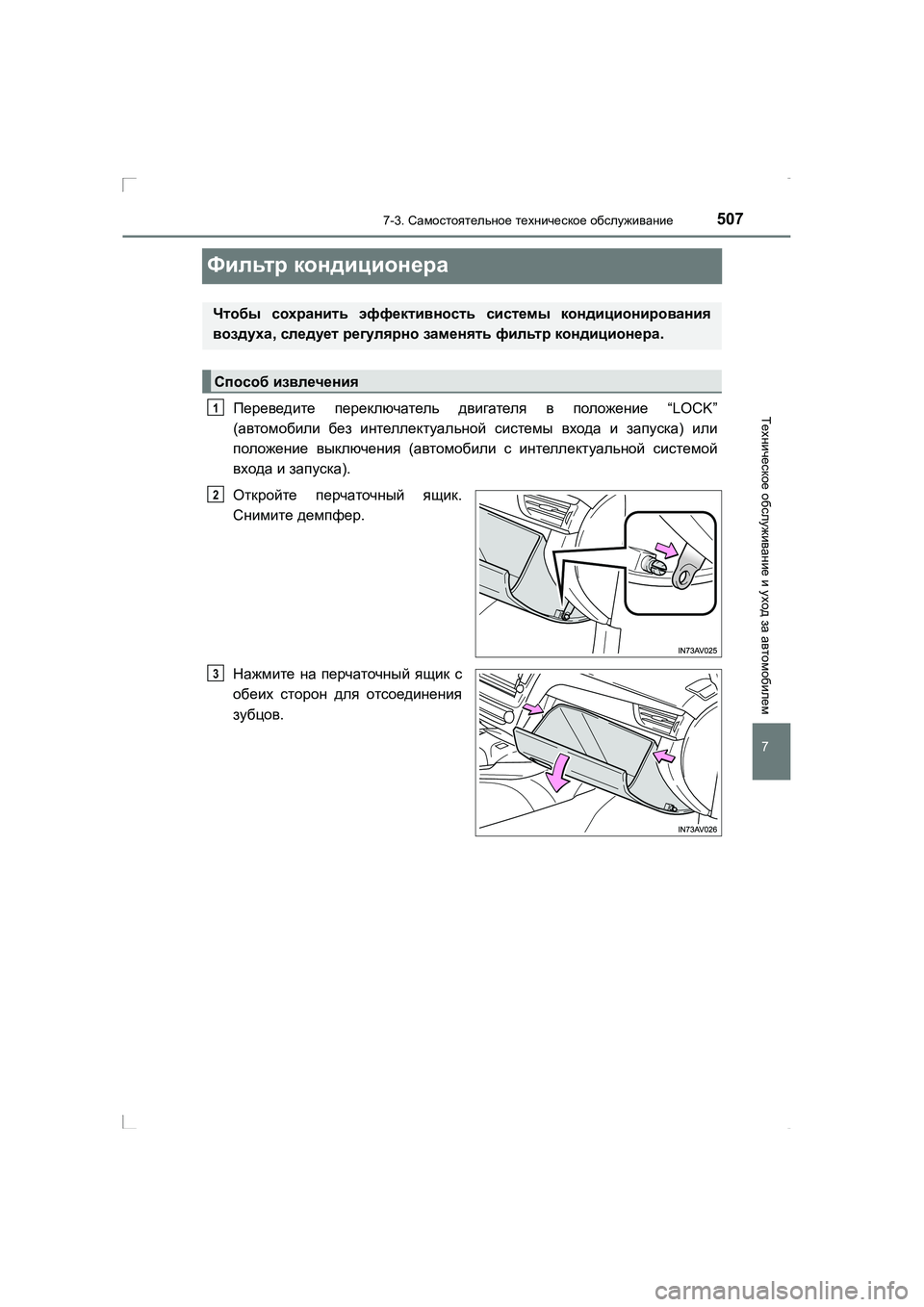

Фильтр кондиционера
Переведите переключатель двигателя в положение “LOCK”
( автомобили без интеллектуальной системы входа и запуска ) или
положение выключения (автомобили с интеллектуальной системой
входа и запуска ).
Откройте перчаточный ящик .
Снимите демпфер .
Нажмите на перчаточный ящик с
обеих сторон для отсоединения
зубцов .
Чтобы сохранить эффективность системы кондиционирования
воздуха , следует регулярно заменять фильтр кондиционера .
Способ извлечения
1
2
3
AVENSIS_OM_OM20C28R_(RR).book Page 507 Wednesday, February 25 , 2015 10:18 AM

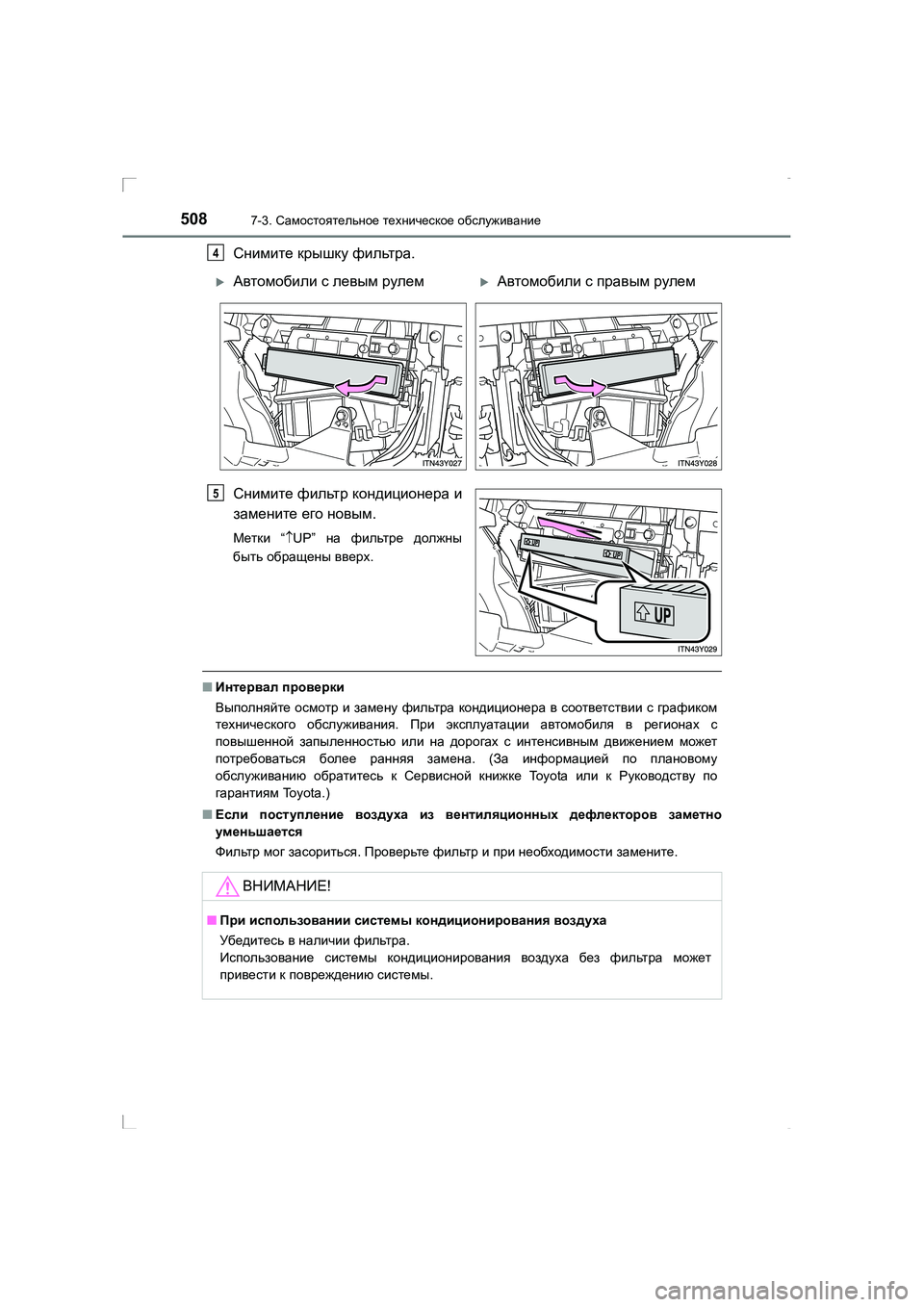

5087-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
Снимите крышку фильтра .
Снимите фильтр кондиционера и
замените его новым .
Метки “↑UP” на фильтре должны
быть обращены вверх .
■Интервал проверки
Выполняйте осмотр и замену фильтра кондиционера в соответствии с графиком
технического обслуживания . При эксплуатации автомобиля в регионах с
повышенной запыленностью или на дорогах с интенсивным движением может
потребоваться более ранняя замена . (За информацией по плановому
обслуживанию обратитесь к Сервисной книжке To y o t a или к Руководству по
гарантиям Toyota.)
■ Если поступление воздуха из вентиляционных дефлекторов заметно
уменьшается
Фильтр мог засориться . Проверьте фильтр и при необходимости замените .
4
XАвтомобили с левым рулемXАвтомобили с правым рулем
5
ВНИМАНИЕ !
■При использовании системы кондиционирования воздуха
Убедитесь в наличии фильтра .
Использование системы кондиционирования воздуха без фильтра может
привести к повреждению системы .
AVENSIS_OM_OM20C28R_(RR).book Page 508 Wednesday, February 25 , 2015 10:18 AM

5097-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
7
Техническое обслуживание и уход за автомобилем

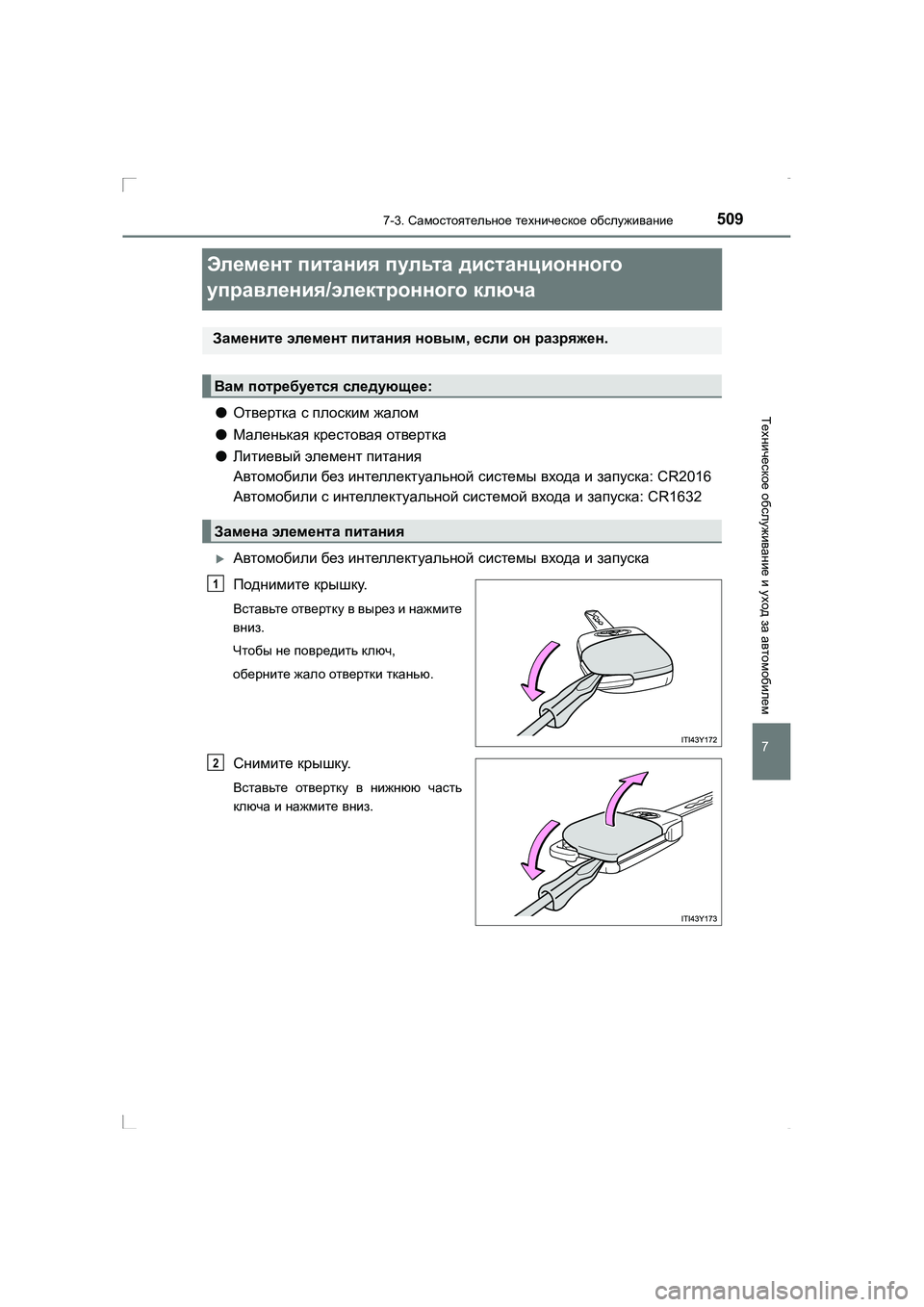

Элемент питания пульта дистанционного
управления /электронного ключа
● Отвертка с плоским жалом
● Маленькая крестовая отвертка
● Литиевый элемент питания
Автомобили без интеллектуальной системы входа и запуска : CR2016
Автомобили с интеллектуальной системой входа и запуска : CR1632
XАвтомобили без интеллектуальной системы входа и запуска
Поднимите крышку .
Вставьте отвертку в вырез и нажмите
вниз .
Чтобы не повредить ключ ,
оберните жало отвертки тканью .
Снимите крышку .
Вставьте отвертку в нижнюю часть
ключа и нажмите вниз .
Замените элемент питания новым , если он разряжен .
Вам потребуется следующее :
Замена элемента питания
1
2
AVENSIS_OM_OM20C28R_(RR).book Page 509 Wednesday, February 25 , 2015 10:18 AM

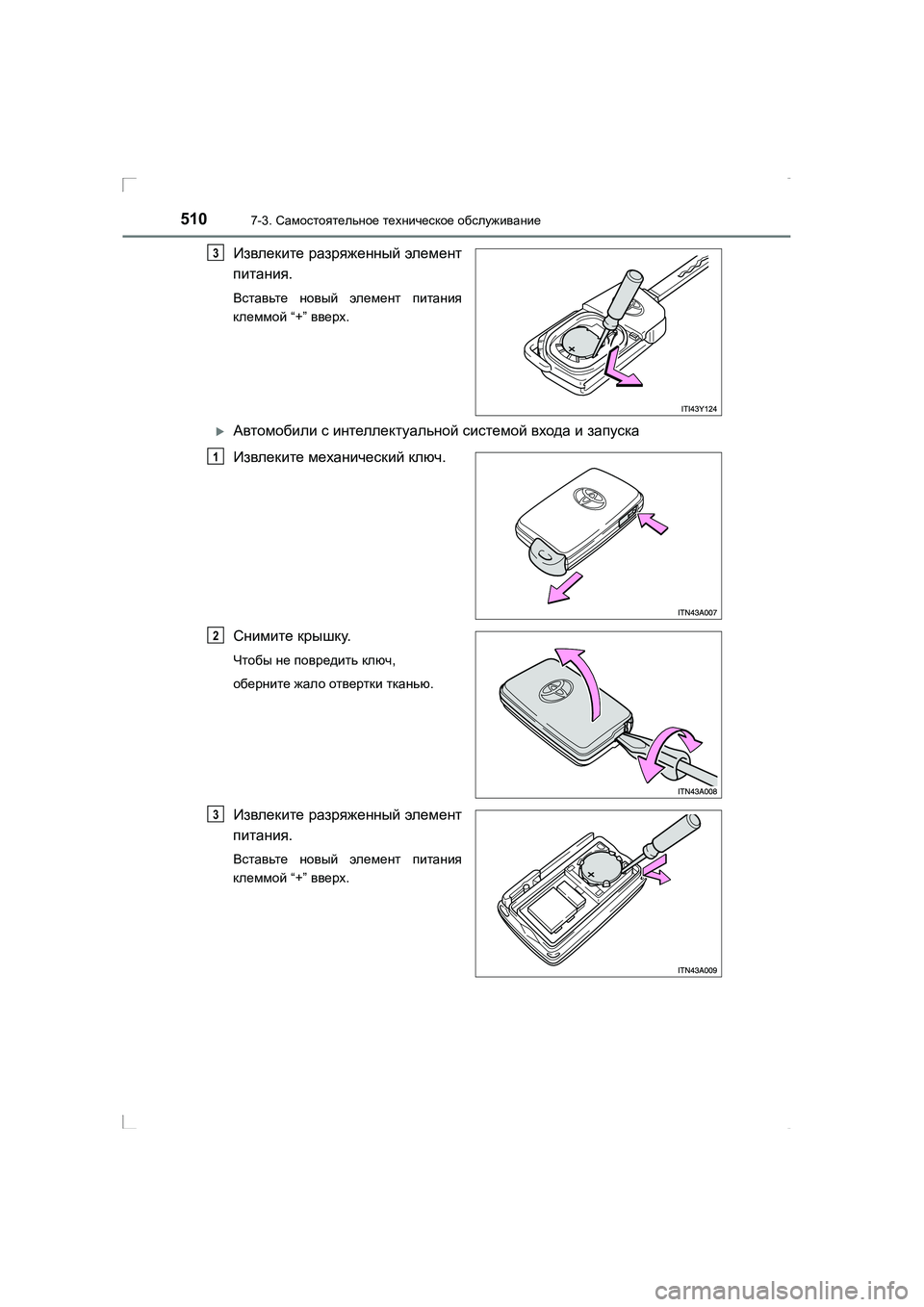

5107-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C28R_(RR)
Извлеките разряженный элемент
питания .
Вставьте новый элемент питания
клеммой “+” вверх .
XАвтомобили с интеллектуальной системой входа и запуска
Извлеките механический ключ .
Снимите крышку .
Чтобы не повредить ключ ,
оберните жало отвертки тканью .
Извлеките разряженный элемент
питания .
Вставьте новый элемент питания
клеммой “+” вверх .
3
1
2
3
AVENSIS_OM_OM20C28R_(RR).book Page 510 Wednesday, February 25 , 2015 10:18 AM
