6118-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
8
При возникновении неисправности

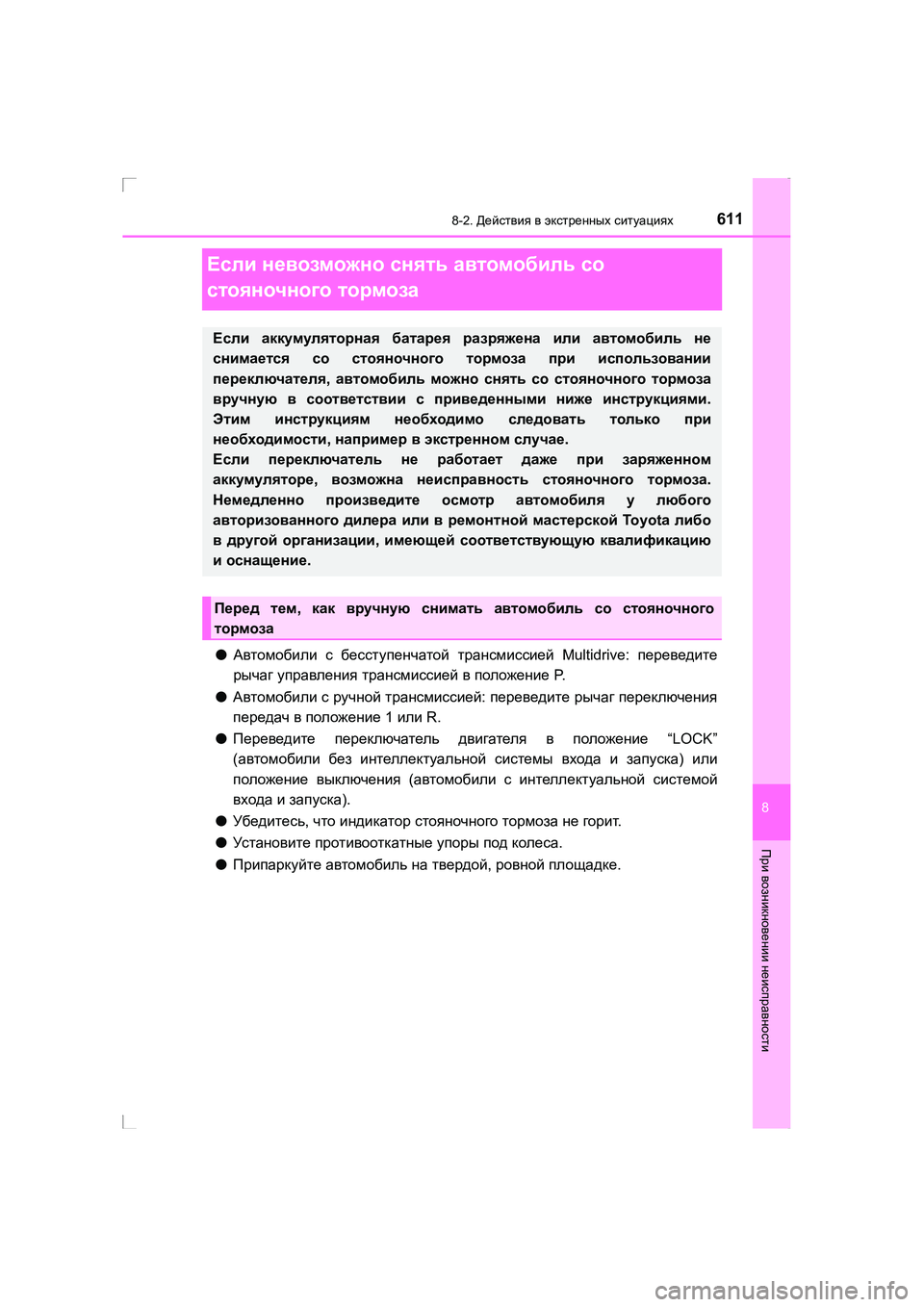

Если невозможно снять автомобиль со
стояночного тормоза
● Автомобили с бесступенчатой трансмиссией Multidrive: переведите
рычаг управления трансмиссией в положение P.
● Автомобили с ручной трансмиссией : переведите рычаг переключения
передач в положение 1 или R.
● Переведите переключатель двигателя в положение “LOCK”
( автомобили без интеллектуальной системы входа и запуска ) или
положение выключения (автомобили с интеллектуальной системой
входа и запуска ).
● Убедитесь , что индикатор стояночного тормоза не горит .
● Установите противооткатные упоры под колеса .
● Припаркуйте автомобиль на твердой , ровной площадке .
Если аккумуляторная батарея разряжена или автомобиль не
снимается со стояночного тормоза при использовании
переключателя , автомобиль можно снять со стояночного тормоза
вручную в соответствии с приведенными ниже инструкциями .
Этим инструкциям необходимо следовать только при
необходимости , например в экстренном случае .
Если переключатель не работает даже при заряженном
аккумуляторе , возможна неисправность стояночного тормоза .
Немедленно произведите осмотр автомобиля у любого
авторизованного дилера или в ремонтной мастерской To y o t a либо
в другой организации , имеющей соответствующую квалификацию
и оснащение .
Перед тем , как вручную снимать автомобиль со стояночного
тормоза
AVENSIS_OM_OM20C28R_(RR).book Page 611 Wednesday, February 25 , 2015 10:18 AM

6128-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)

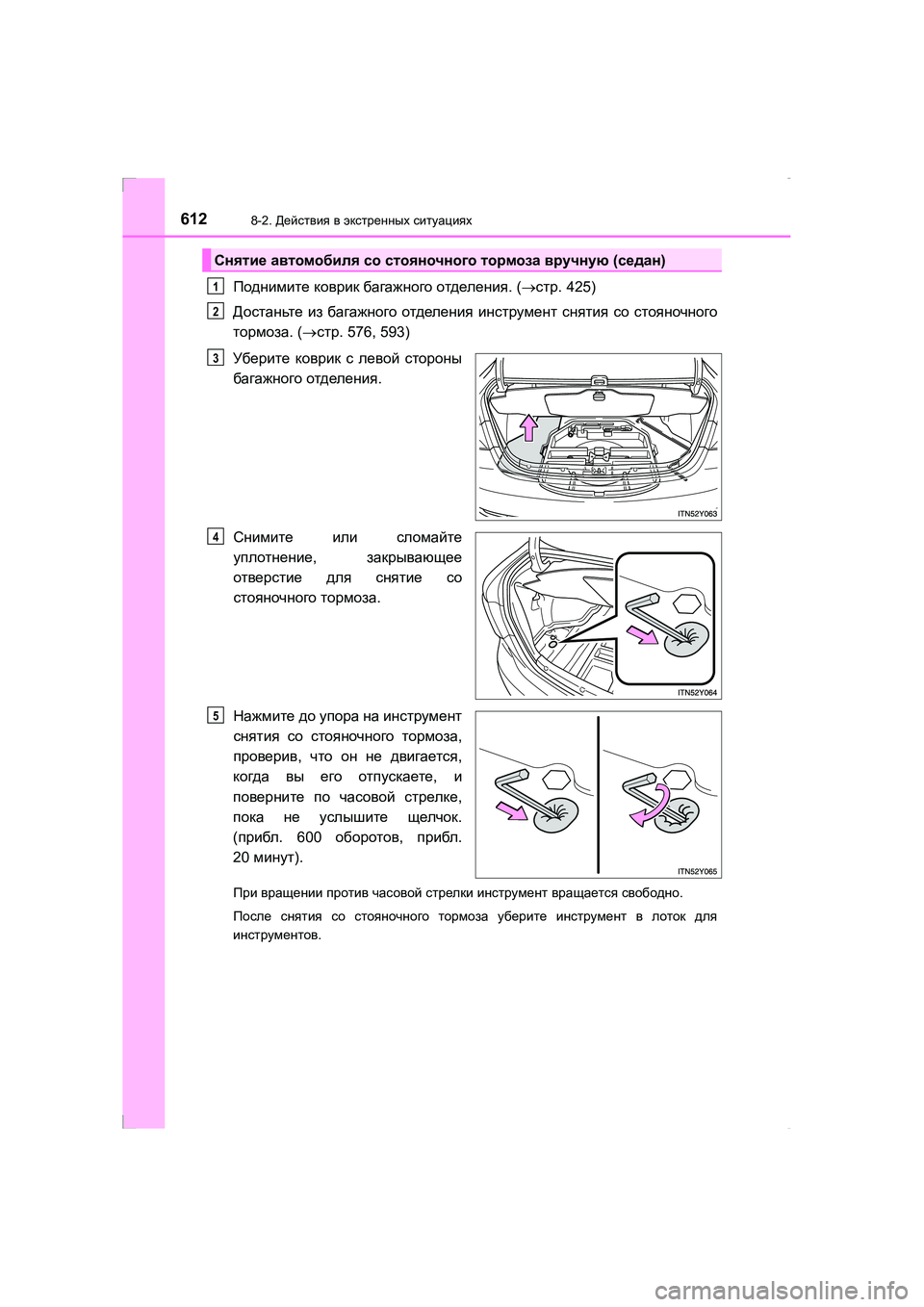

Поднимите коврик багажного отделения . (→ стр . 425)
Достаньте из багажного отделения инструмент снятия со стояночного
тормоза . (→ стр . 576, 593)
Уберите коврик с левой стороны
багажного отделения .
Снимите или сломайте
уплотнение , закрывающее
отверстие для снятие со
стояночного тормоза .
Нажмите до упора на инструмент
снятия со стояночного тормоза ,
проверив , что он не двигается ,
когда вы его отпускаете , и
поверните по часовой стрелке ,
пока не услышите щелчок .
( прибл . 600 оборотов , прибл .
20 минут ).
При вращении против часовой стрелки инструмент вращается свободно .
После снятия со стояночного тормоза уберите инструмент в лоток для
инструментов .
Снятие автомобиля со стояночного тормоза вручную (седан )
1
2
3
4
5
AVENSIS_OM_OM20C28R_(RR).book Page 612 Wednesday, February 25 , 2015 10:18 AM

6138-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
8
При возникновении неисправности

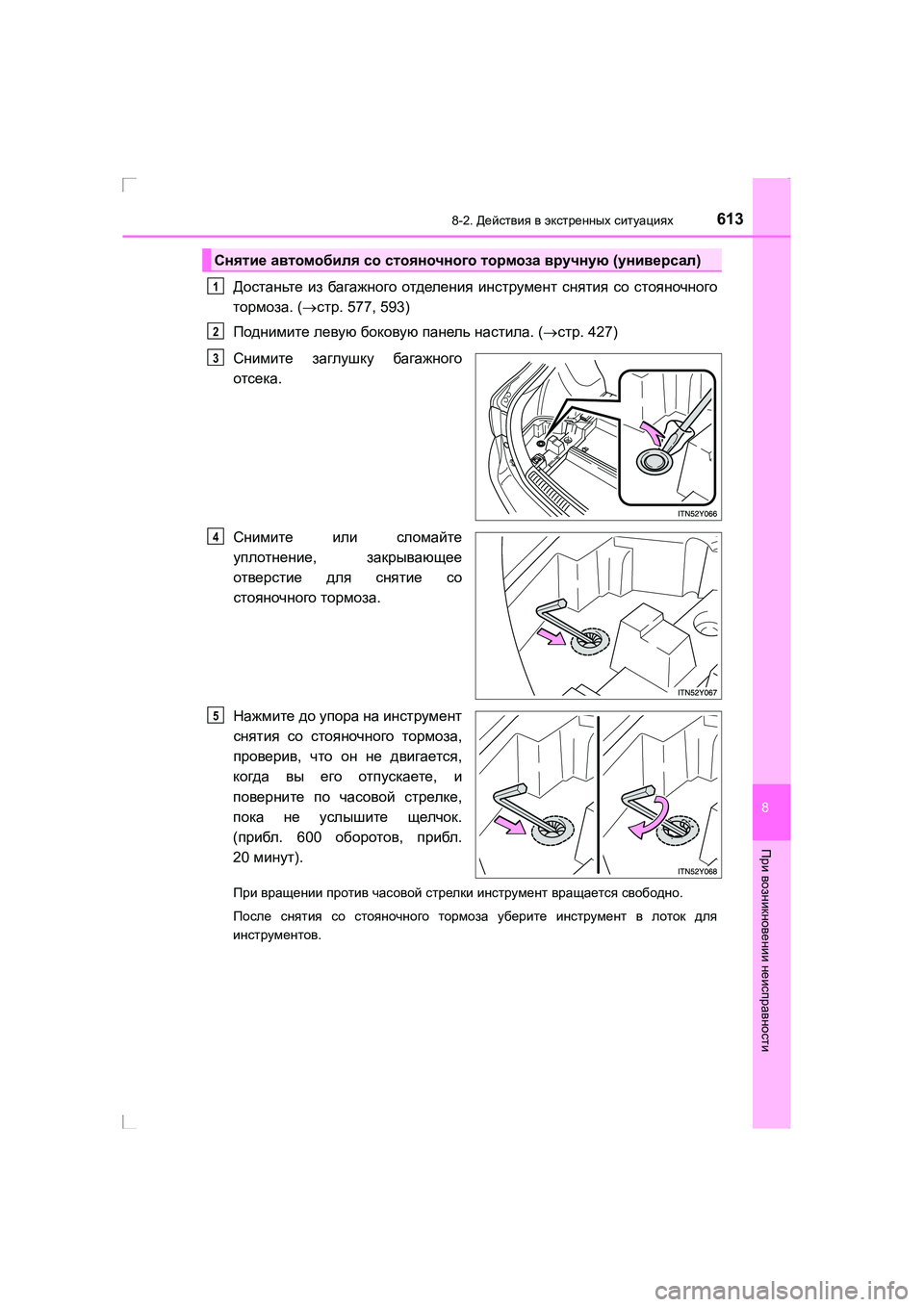

Достаньте из багажного отделения инструмент снятия со стояночного
тормоза . (→ стр . 577, 593)
Поднимите левую боковую панель настила . (→ стр . 427)
Снимите заглушку багажного
отсека .
Снимите или сломайте
уплотнение , закрывающее
отверстие для снятие со
стояночного тормоза .
Нажмите до упора на инструмент
снятия со стояночного тормоза ,
проверив , что он не двигается ,
когда вы его отпускаете , и
поверните по часовой стрелке ,
пока не услышите щелчок .
( прибл . 600 оборотов , прибл .
20 минут ).
При вращении против часовой стрелки инструмент вращается свободно .
После снятия со стояночного тормоза уберите инструмент в лоток для
инструментов .
Снятие автомобиля со стояночного тормоза вручную (универсал )
1
2
3
4
5
AVENSIS_OM_OM20C28R_(RR).book Page 613 Wednesday, February 25 , 2015 10:18 AM

6148-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)

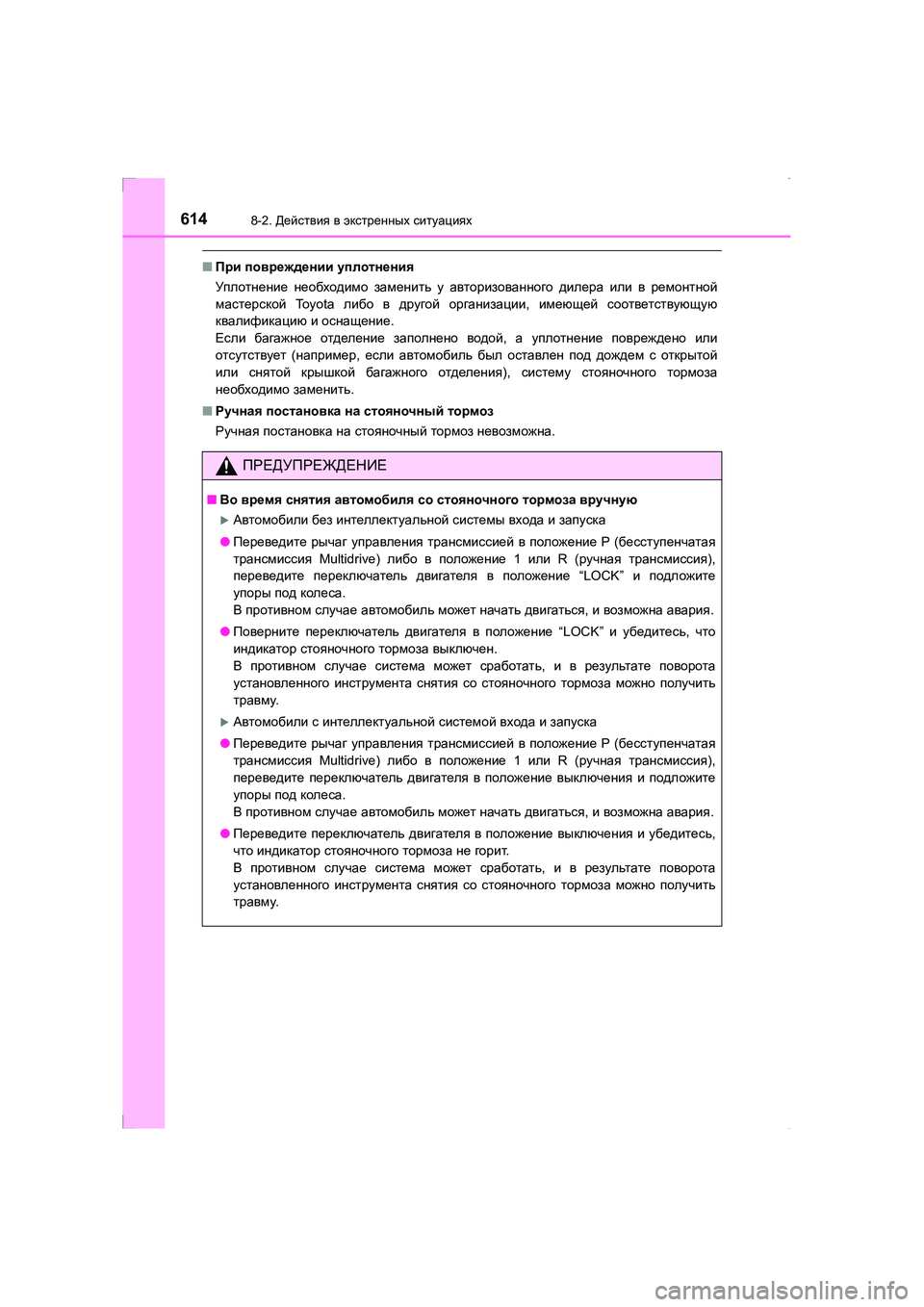

■ При повреждении уплотнения
Упл отнение необходимо заменить у авторизованного дилера или в ремонтной
мастерской To y o t a либо в другой организации , имеющей соответствующую
квалификацию и оснащение .
Если багажное отделение заполнено водой , а уплотнение повреждено или
отсутствует (например , если автомобиль был оставлен под дождем с открытой
или снятой крышкой багажного отделения ), систему стояночного тормоза
необходимо заменить .
■ Ручная постановка на стояночный тормоз
Ручная постановка на стояночный тормоз невозможна .
ПРЕДУПРЕЖДЕНИЕ
■Во время снятия автомобиля со стояночного тормоза вручную
XАвтомобили без интеллектуальной системы входа и запуска
● Переведите рычаг управления трансмиссией в положение P (бесступенчатая
трансмиссия Multidrive) либо в положение 1 или R ( ручная трансмиссия ),
переведите переключатель двигателя в положение “LOCK” и подложите
упоры под колеса .
В противном случае автомобиль может начать двигаться , и возможна авария .
● Поверните переключатель двигателя в положение “LOCK” и убедитесь , что
индикатор стояночного тормоза выключен .
В противном случае система может сработать , и в результате поворота
установленного инструмента снятия со стояночного тормоза можно получить
травму .
XАвтомобили с интеллектуальной системой входа и запуска
● Переведите рычаг управления трансмиссией в положение P (бесступенчатая
трансмиссия Multidrive) либо в положение 1 или R ( ручная трансмиссия ),
переведите переключатель двигателя в положение выключения и подложите
упоры под колеса .
В противном случае автомобиль может начать двигаться , и возможна авария .
● Переведите переключатель двигателя в положение выключения и убедитесь ,
что индикатор стояночного тормоза не горит .
В противном случае система может сработать , и в результате поворота
установленного инструмента снятия со стояночного тормоза можно получить
травму .
AVENSIS_OM_OM20C28R_(RR).book Page 614 Wednesday, February 25 , 2015 10:18 AM

6158-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
8
При возникновении неисправности

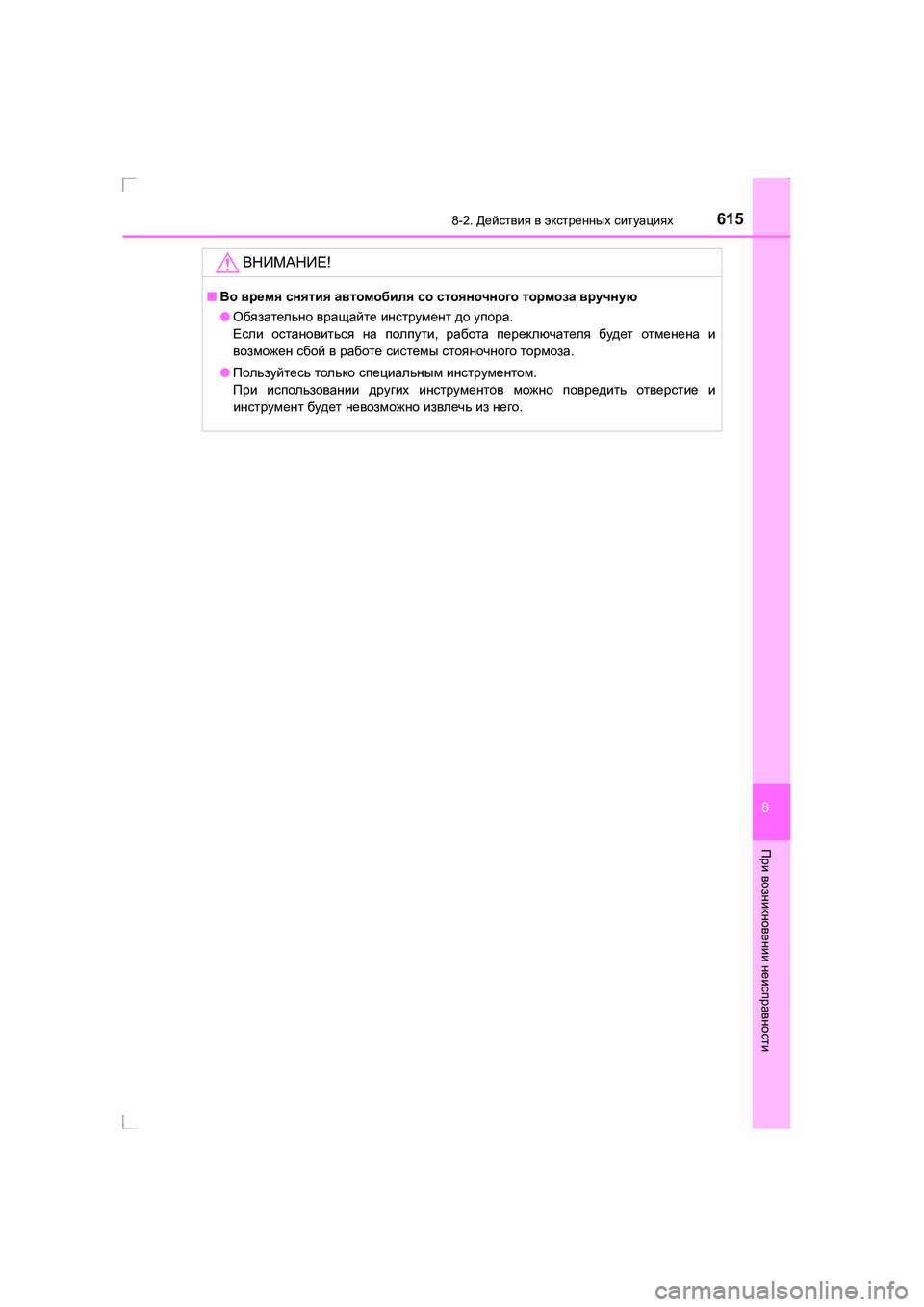

ВНИМАНИЕ!
■Во время снятия автомобиля со стояночного тормоза вручную
● Обязательно вращайте инструмент до упора .
Если остановиться на полпути , работа переключателя будет отменена и
возможен сбой в работе системы стояночного тормоза .
● Пользуйтесь только специальным инструментом .
При использовании других инструментов можно повредить отверстие и
инструмент будет невозможно извлечь из него .
AVENSIS_OM_OM20C28R_(RR).book Page 615 Wednesday, February 25 , 2015 10:18 AM

6168-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)

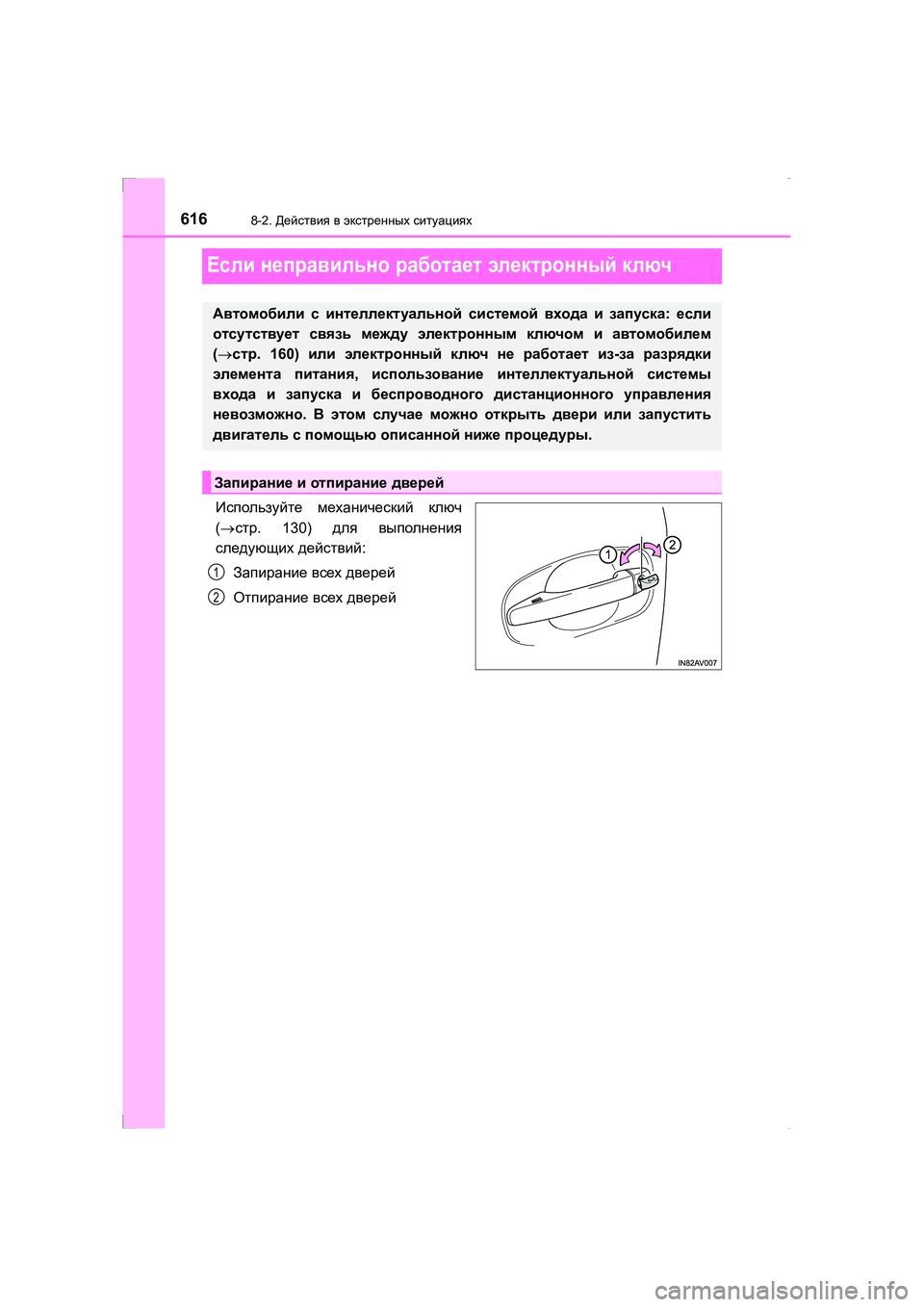

Если неправильно работает электронный ключ
Используйте механический ключ
( → стр . 130) для выполнения
следующих действий :
Запирание всех дверей
Отпирание всех дверей
Автомобили с интеллектуальной системой входа и запуска : если
отсутствует связь между электронным ключом и автомобилем
( → стр . 160) или электронный ключ не работает из -за разрядки
элемента питания , использование интеллектуальной системы
входа и запуска и беспроводного дистанционного управления
невозможно . В этом случае можно открыть двери или запустить
двигатель с помощью описанной ниже процедуры .
Запирание и отпирание дверей
1
2
AVENSIS_OM_OM20C28R_(RR).book Page 616 Wednesday, February 25 , 2015 10:18 AM

6178-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
8
При возникновении неисправности

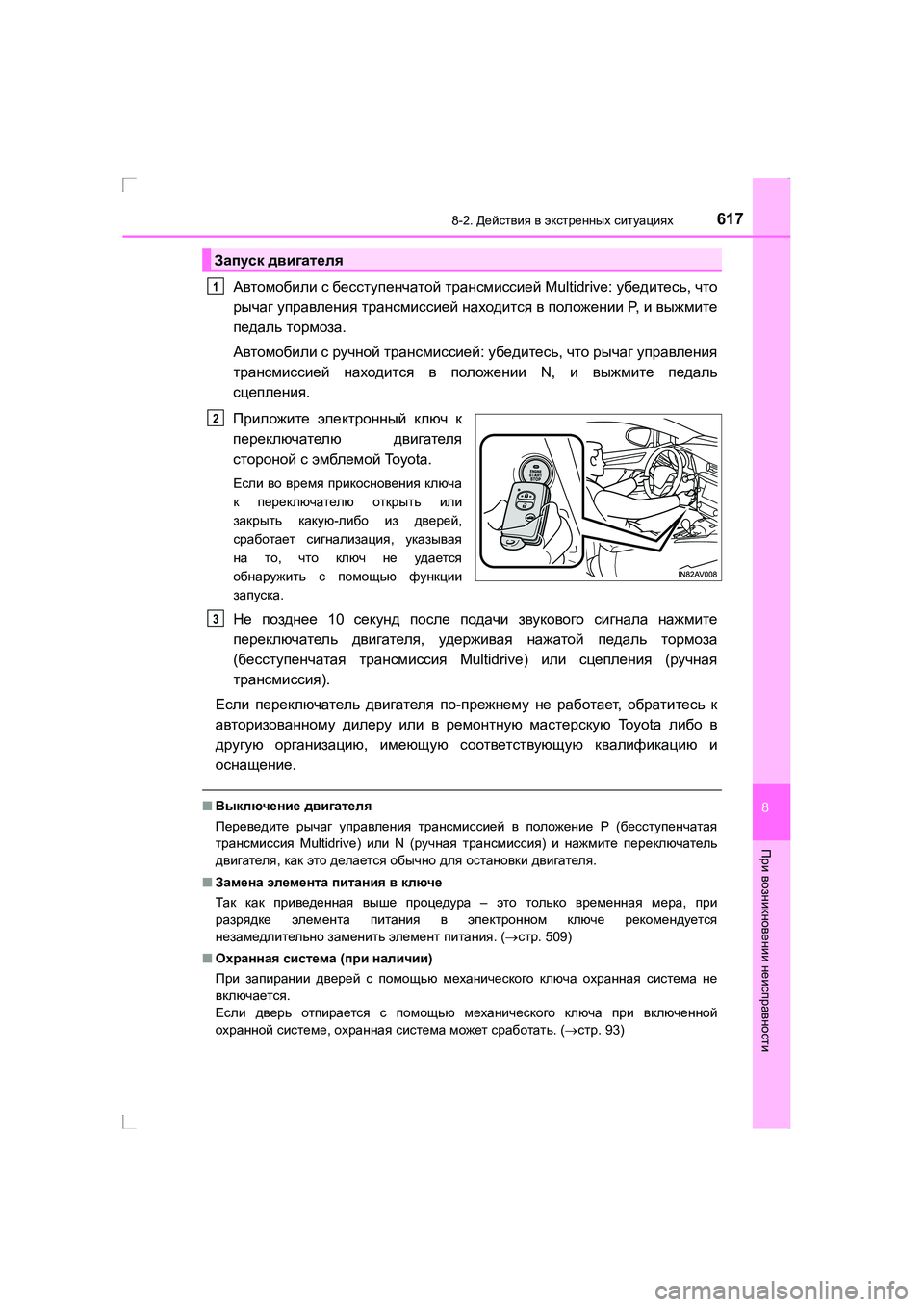

Автомобили с бесступенчатой трансмиссией Multidrive: убедитесь, что
рычаг управления трансмиссией находится в положении P, и выжмите
педаль тормоза .
Автомобили с ручной трансмиссией : убедитесь , что рычаг управления
трансмиссией находится в положении N, и выжмите педаль
сцепления .
Приложите электронный ключ к
переключателю двигателя
стороной с эмблемой Toyota.
Если во время прикосновения ключа
к переключателю открыть или
закрыть какую -либо из дверей ,
сработает сигнализация , указывая
на то, что ключ не удается
обнаружить с помощью функции
запуска .
Не позднее 10 секунд после подачи звукового сигнала нажмите
переключатель двигателя , удерживая нажатой педаль тормоза
( бесступенчатая трансмиссия Multidrive) или сцепления (ручная
трансмиссия ).
Если переключатель двигателя по -прежнему не работает , обратитесь к
авторизованному дилеру или в ремонтную мастерскую Toyota либо в
другую организацию , имеющую соответствующую квалификацию и
оснащение .
■Выключение двигателя
Переведите рычаг управления трансмиссией в положение P (бесступенчатая
трансмиссия Multidrive) или N ( ручная трансмиссия ) и нажмите переключатель
двигателя , как это делается обычно для остановки двигателя .
■ Замена элемента питания в ключе
Так как приведенная выше процедура – это только временная мера , при
разрядке элемента питания в электронном ключе рекомендуется
незамедлительно заменить элемент питания . (→ стр . 509)
■ Охранная система (при наличии )
При запирании дверей с помощью механического ключа охранная система не
включается .
Если дверь отпирается с помощью механического ключа при включенной
охранной системе , охранная система может сработать . (→ стр . 93)
Запуск двигателя
1
2
3
AVENSIS_OM_OM20C28R_(RR).book Page 617 Wednesday, February 25 , 2015 10:18 AM

6188-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR) ■
Изменение режимов переключателя двигателя
XБесступенчатая трансмиссия Multidrive
В течение 10 секунд с момента подачи звукового сигнала снимите ногу с педали
тормоза и нажмите переключатель двигателя .
Двигатель не заводится и при каждом нажатии переключателя меняется режим .
( → стр . 219)
XРучная трансмиссия
В течение 10 секунд с момента подачи звукового сигнала снимите ногу с педали
сцепления и нажмите переключатель двигателя .
Двигатель не заводится и при каждом нажатии переключателя меняется режим .
( → стр . 219)
AVENSIS_OM_OM20C28R_(RR).book Page 618 Wednesday, February 25 , 2015 10:18 AM

6198-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
8
При возникновении неисправности
Если разряжена аккумуляторная батарея
автомобиля
Если имеется комплект соединительных проводов для запуска от
внешней аккумуляторной батареи (“прикуриватель ”) и второй
автомобиль с 12- вольтной аккумуляторной батареей , можно запустить
двигатель от внешнего источника , следуя приведенной ниже процедуре .
Откройте капот . (→ стр . 465)
Подключите соединительные кабели , выполнив следующие действия :
XБензиновый двигатель
Если аккумуляторная батарея автомобиля разряжена , для запуска
двигателя можно использовать следующие процедуры .
Можно также позвонить авторизованному дилеру или в ремонтную
мастерскую To y o t a либо в другую организацию , имеющую
соответствующую квалификацию и оснащение .
1
2
AVENSIS_OM_OM20C28R_(RR).book Page 619 Wednesday, February 25 , 2015 10:18 AM

6208-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C28R_(RR)
XДизельный двигатель
Подключите положительный соединительный кабель к
положительному (+) разъему аккумуляторной батареи для запуска от
внешней аккумуляторной батареи .
Подключите зажим на другом конце положительного кабеля к
положительной (+) клемме аккумуляторной батареи второго
автомобиля .
Подключите зажим отрицательного кабеля к отрицательной (-) клемме
аккумуляторной батареи второго автомобиля .
Зажим на другом конце отрицательного соединительного кабеля
подключите к прочно закрепленной , неподвижной и неокрашенной
металлической части автомобиля вдали от аккумуляторной батареи и
любых движущихся частей , как показано на рисунке .
Запустите двигатель второго автомобиля . Слегка увеличьте частоту
вращения коленчатого вала двигателя и поддерживайте ее на этом
уровне приблизительно в течение 5 минут , чтобы подзарядить
аккумуляторную батарею Вашего автомобиля .
То л ь к о автомобили с интеллектуальной системой входа и запуска :
Откройте и закройте любую из дверей автомобиля , когда
переключатель двигателя выключен .
Поддерживая обороты двигателя на втором автомобиле , запустите
двигатель своего автомобиля , переведя переключатель двигателя в
режим IGNITION ON ( автомобили с интеллектуальной системой входа
и запуска ) или в положение “ON” (автомобили без интеллектуальной
системы входа и запуска ).
1
2
3
4
3
4
5
AVENSIS_OM_OM20C28R_(RR).book Page 620 Wednesday, February 25 , 2015 10:18 AM
