TOYOTA AVENSIS 2017 Betriebsanleitungen (in German)

4717-3. Wartung in Eigenregie
AVENSIS_OM_OM20C68M_(EM)
7
Wartung und Pflege des Fahrzeugs
Das Wasser im Kraftstofffilter muss in den folgenden Fällen abgelassen wer-
den:
Kraftstofffiltertyp A
*: Alle 20000 km
Kraftstofffiltertyp B
*: Eine Warnmeldung wird auf dem Multi-Informationsdis-
play angezeigt und ein Warnsummer ertönt. ( →S. 551)
*: Setzen Sie sich zur Identifizierung des Kraftstofffiltertyps mit einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt in Verbindung.
Lassen Sie den Kraftstofffilter von einem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausge-
rüsteten Fachwerkstatt entwässern.
Kraftstofffilter (Dieselmotor)
HINWEIS
■Wenn sich Wasser im Kraftstofffilter befindet
Fahren Sie nicht dauerhaft mit Wasser im Kraftstofffilter. Anderenfalls wird die Kraft-
stoff-Einspritzpumpe beschädigt.
AVENSIS_OM_OM20C68M_(EM).book Page 471 Wednesday, June 15, 20 16 11:21 AM

4727-3. Wartung in Eigenregie
AVENSIS_OM_OM20C68M_(EM)

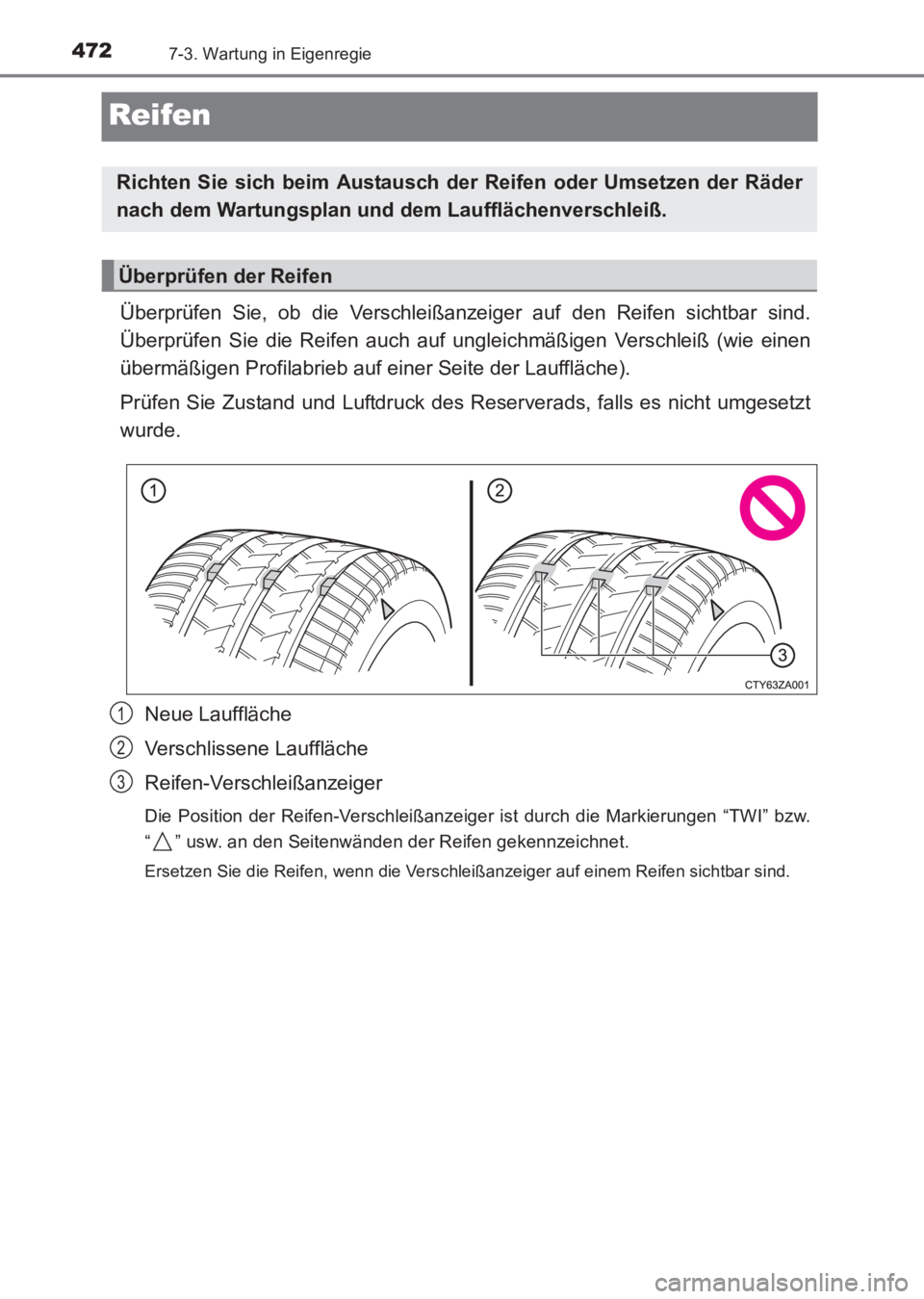

Reifen
Überprüfen Sie, ob die Verschleißanzeiger auf den Reifen sichtbar sind.
Überprüfen Sie die Reifen auch auf ungleichmäßigen Verschleiß (wie einen
übermäßigen Profilabrieb auf einer Seite der Lauffläche).
Prüfen Sie Zustand und Luftdruck des Reserverads, falls es nicht umgesetzt
wurde.
Neue Lauffläche
Verschlissene Lauffläche
Reifen-Verschleißanzeiger
Die Position der Reifen-Verschleißanzeiger ist durch die Markierungen “TWI” bzw.
“ ” usw. an den Seitenwänden der Reifen gekennzeichnet.
Ersetzen Sie die Reifen, wenn die Verschleißanzeiger auf einem Reifen sichtbar sind.
Richten Sie sich beim Austausch de r Reifen oder Umsetzen der Räder
nach dem Wartungsplan und dem Laufflächenverschleiß.
Überprüfen der Reifen
1
2
3
AVENSIS_OM_OM20C68M_(EM).book Page 472 Wednesday, June 15, 20 16 11:21 AM

4737-3. Wartung in Eigenregie
AVENSIS_OM_OM20C68M_(EM)
7
Wartung und Pflege des Fahrzeugs

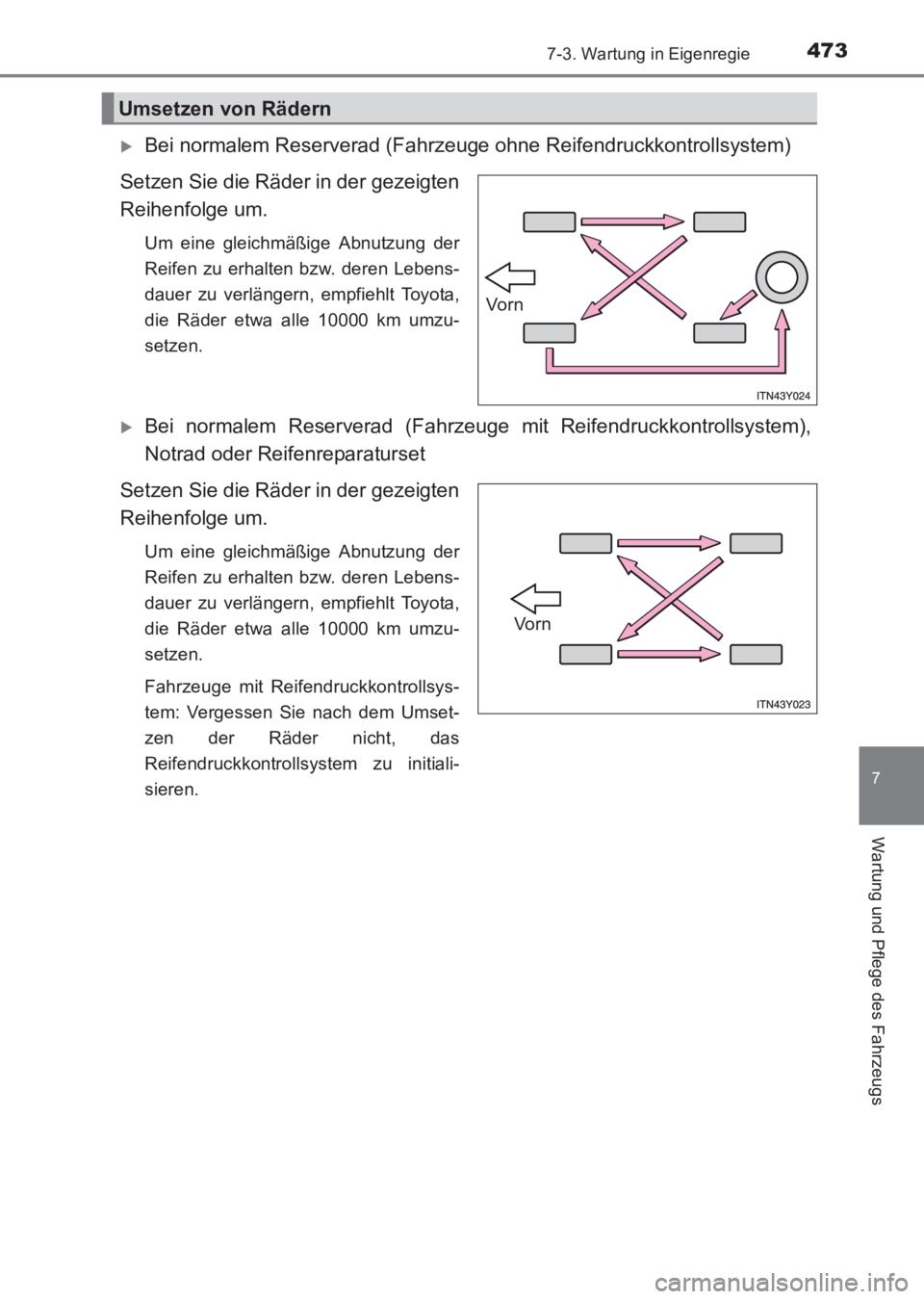

XBei normalem Reserverad (Fahrzeuge ohne Reifendruckkontrollsystem)
Setzen Sie die Räder in der gezeigten
Reihenfolge um.
Um eine gleichmäßige Abnutzung der
Reifen zu erhalten bzw. deren Lebens-
dauer zu verlängern, empfiehlt Toyota,
die Räder etwa alle 10000 km umzu-
setzen.
XBei normalem Reserverad (Fahrzeuge mit Reifendruckkontrollsystem),
Notrad oder Reifenreparaturset
Setzen Sie die Räder in der gezeigten
Reihenfolge um.
Um eine gleichmäßige Abnutzung der
Reifen zu erhalten bzw. deren Lebens-
dauer zu verlängern, empfiehlt Toyota,
die Räder etwa alle 10000 km umzu-
setzen.
Fahrzeuge mit Reifendruckkontrollsys-
tem: Vergessen Sie nach dem Umset-
zen der Räder nicht, das
Reifendruckkontrollsystem zu initiali-
sieren.
Umsetzen von Rädern
Vorn
Vo rn
AVENSIS_OM_OM20C68M_(EM).book Page 473 Wednesday, June 15, 20 16 11:21 AM

4747-3. Wartung in Eigenregie
AVENSIS_OM_OM20C68M_(EM)

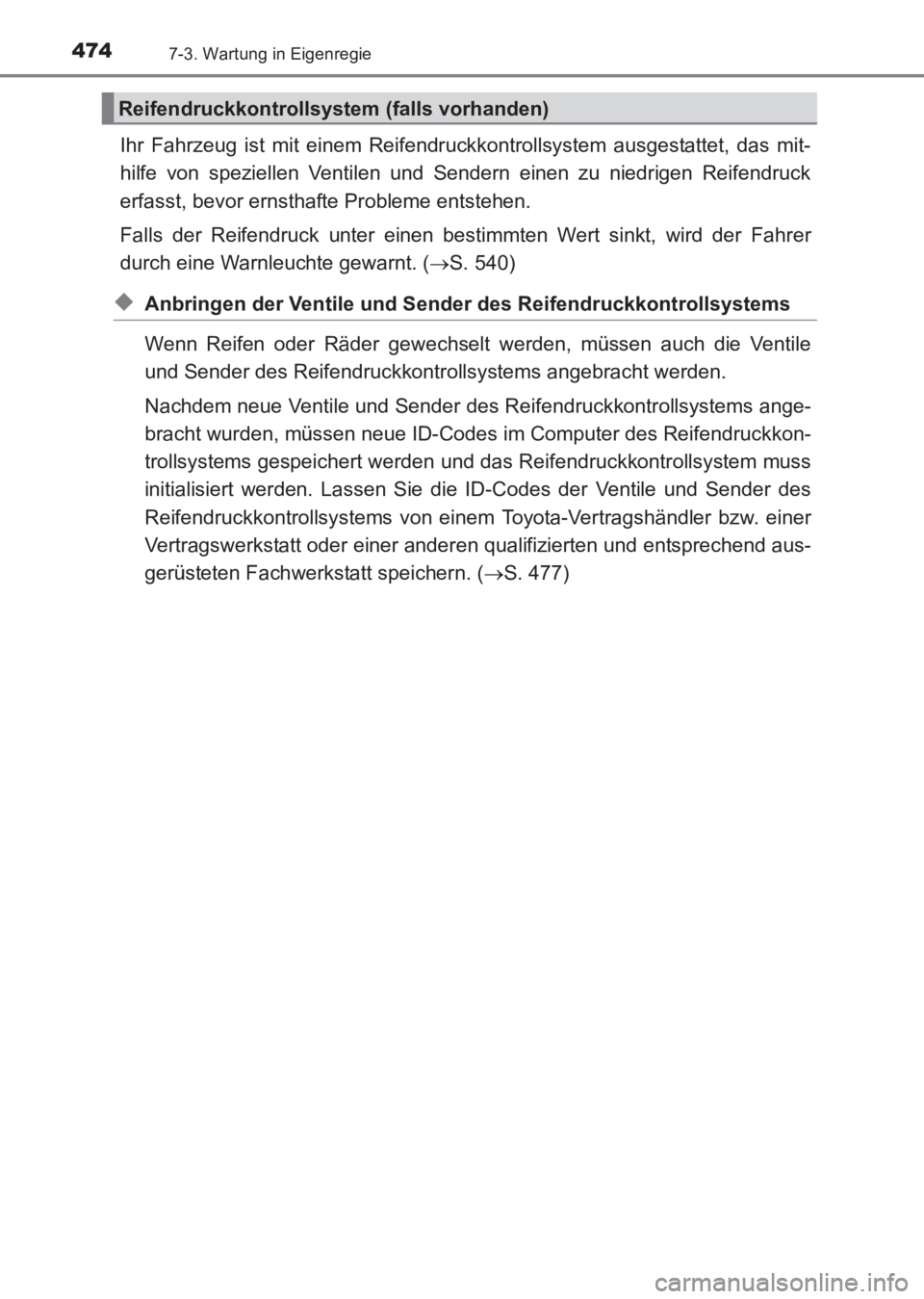

Ihr Fahrzeug ist mit einem Reifendruckkontrollsystem ausgestattet, das mit-
hilfe von speziellen Ventilen und Sendern einen zu niedrigen Reifendruck
erfasst, bevor ernsthafte Probleme entstehen.
Falls der Reifendruck unter einen bestimmten Wert sinkt, wird der Fahrer
durch eine Warnleuchte gewarnt. (→S. 540)
◆Anbringen der Ventile und Sender des Reifendruckkontrollsystems
Wenn Reifen oder Räder gewechselt werden, müssen auch die Ventile
und Sender des Reifendruckkontrollsystems angebracht werden.
Nachdem neue Ventile und Sender des Reifendruckkontrollsystems ange-
bracht wurden, müssen neue ID-Codes im Computer des Reifendruckkon-
trollsystems gespeichert werden und das Reifendruckkontrollsystem muss
initialisiert werden. Lassen Sie die ID-Codes der Ventile und Sender des
Reifendruckkontrollsystems von einem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen qualifizierten und entsprechend aus-
gerüsteten Fachwerkstatt speichern. ( →S. 477)
Reifendruckkontrollsystem (falls vorhanden)
AVENSIS_OM_OM20C68M_(EM).book Page 474 Wednesday, June 15, 20 16 11:21 AM

4757-3. Wartung in Eigenregie
AVENSIS_OM_OM20C68M_(EM)
7
Wartung und Pflege des Fahrzeugs

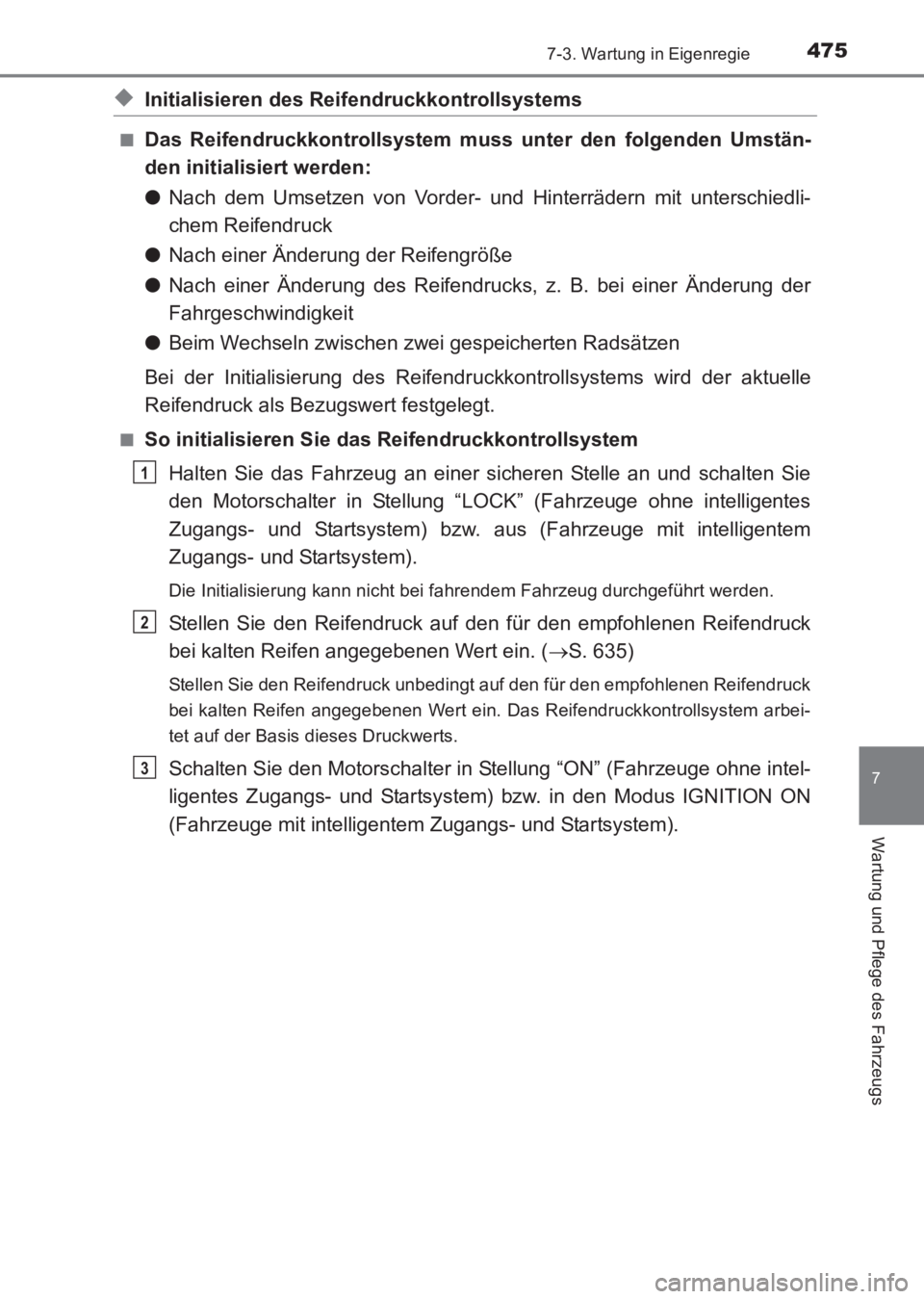

◆Initialisieren des Reifendruckkontrollsystems
■Das Reifendruckkontrollsystem mu ss unter den folgenden Umstän-
den initialisiert werden:
● Nach dem Umsetzen von Vorder- und Hinterrädern mit unterschiedli-
chem Reifendruck
● Nach einer Änderung der Reifengröße
● Nach einer Änderung des Reifendrucks, z. B. bei einer Änderung der
Fahrgeschwindigkeit
● Beim Wechseln zwischen zwei gespeicherten Radsätzen
Bei der Initialisierung des Reifendruc kkontrollsystems wird der aktuelle
Reifendruck als Bezugswert festgelegt.
■So initialisieren Sie d as Reifendruckkontrollsystem
Halten Sie das Fahrzeug an einer sicheren Stelle an und schalten Sie
den Motorschalter in Stellung “LOCK” (Fahrzeuge ohne intelligentes
Zugangs- und Startsystem) bzw. aus (Fahrzeuge mit intelligentem
Zugangs- und Startsystem).
Die Initialisierung kann nicht bei fahrendem Fahrzeug durchgeführt werden.
Stellen Sie den Reifendruck auf den für den empfohlenen Reifendruck
bei kalten Reifen angegebenen Wert ein. ( →S. 635)
Stellen Sie den Reifendruck unbedingt auf den für den empfohlenen Reifendruck
bei kalten Reifen angegebenen Wert ein. Das Reifendruckkontrollsystem arbei-
tet auf der Basis dieses Druckwerts.
Schalten Sie den Motorschalter in Stellung “ON” (Fahrzeuge ohne intel-
ligentes Zugangs- und Startsystem) bzw. in den Modus IGNITION ON
(Fahrzeuge mit intelligentem Zugangs- und Startsystem).
1
2
3
AVENSIS_OM_OM20C68M_(EM).book Page 475 Wednesday, June 15, 20 16 11:21 AM

4767-3. Wartung in Eigenregie
AVENSIS_OM_OM20C68M_(EM)

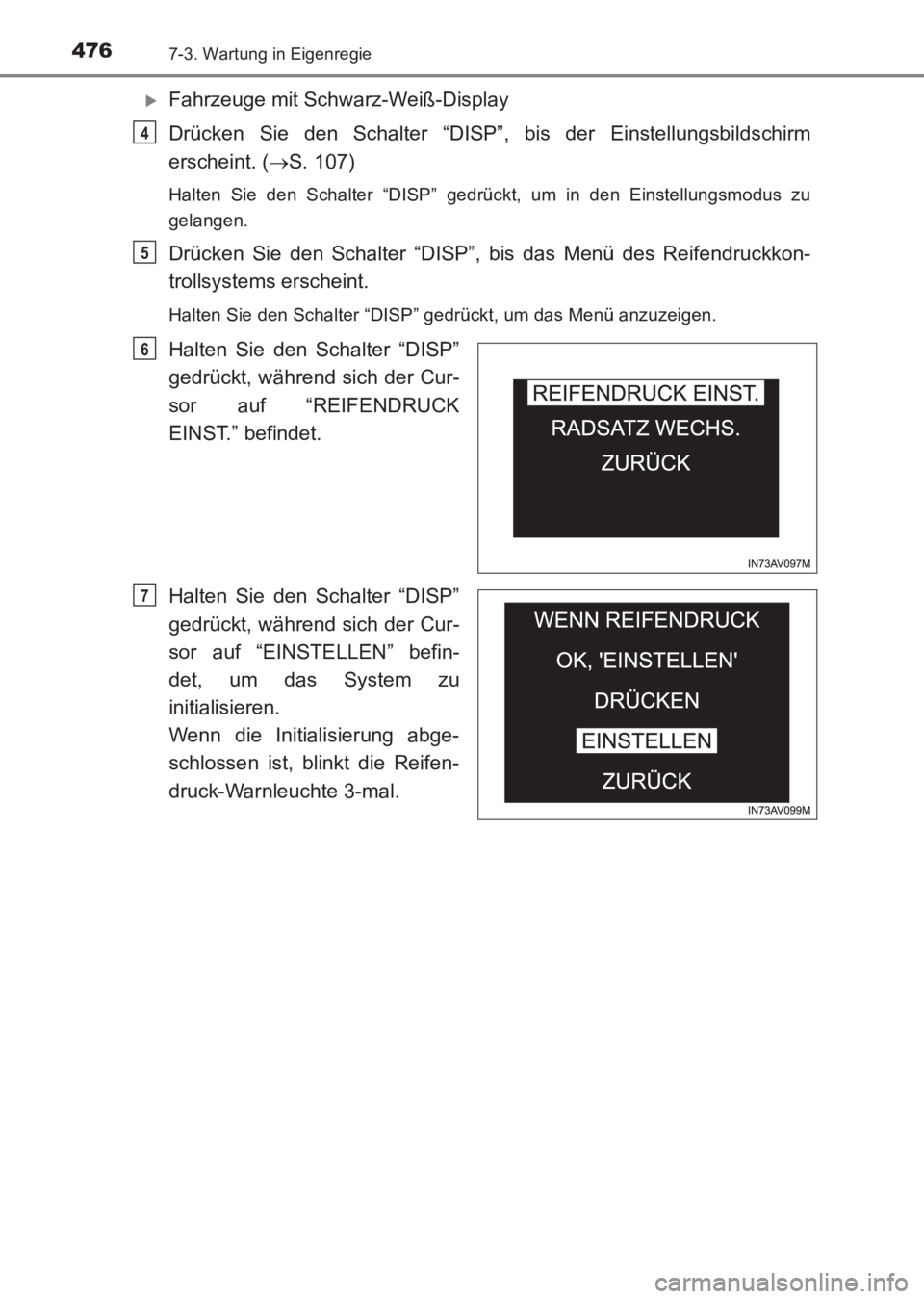

XFahrzeuge mit Schwarz-Weiß-Display
Drücken Sie den Schalter “DISP”, bis der Einstellungsbildschirm
erscheint. ( →S. 107)
Halten Sie den Schalter “DISP” gedrückt, um in den Einstellungsmodus zu
gelangen.
Drücken Sie den Schalter “DISP”, bis das Menü des Reifendruckkon-
trollsystems erscheint.
Halten Sie den Schalter “DISP” gedrückt, um das Menü anzuzeigen.
Halten Sie den Schalter “DISP”
gedrückt, während sich der Cur-
sor auf “REIFENDRUCK
EINST.” befindet.
Halten Sie den Schalter “DISP”
gedrückt, während sich der Cur-
sor auf “EINSTELLEN” befin-
det, um das System zu
initialisieren.
Wenn die Initialisierung abge-
schlossen ist, blinkt die Reifen-
druck-Warnleuchte 3-mal.
4
5
6
7
AVENSIS_OM_OM20C68M_(EM).book Page 476 Wednesday, June 15, 20 16 11:21 AM

4777-3. Wartung in Eigenregie
AVENSIS_OM_OM20C68M_(EM)
7
Wartung und Pflege des Fahrzeugs

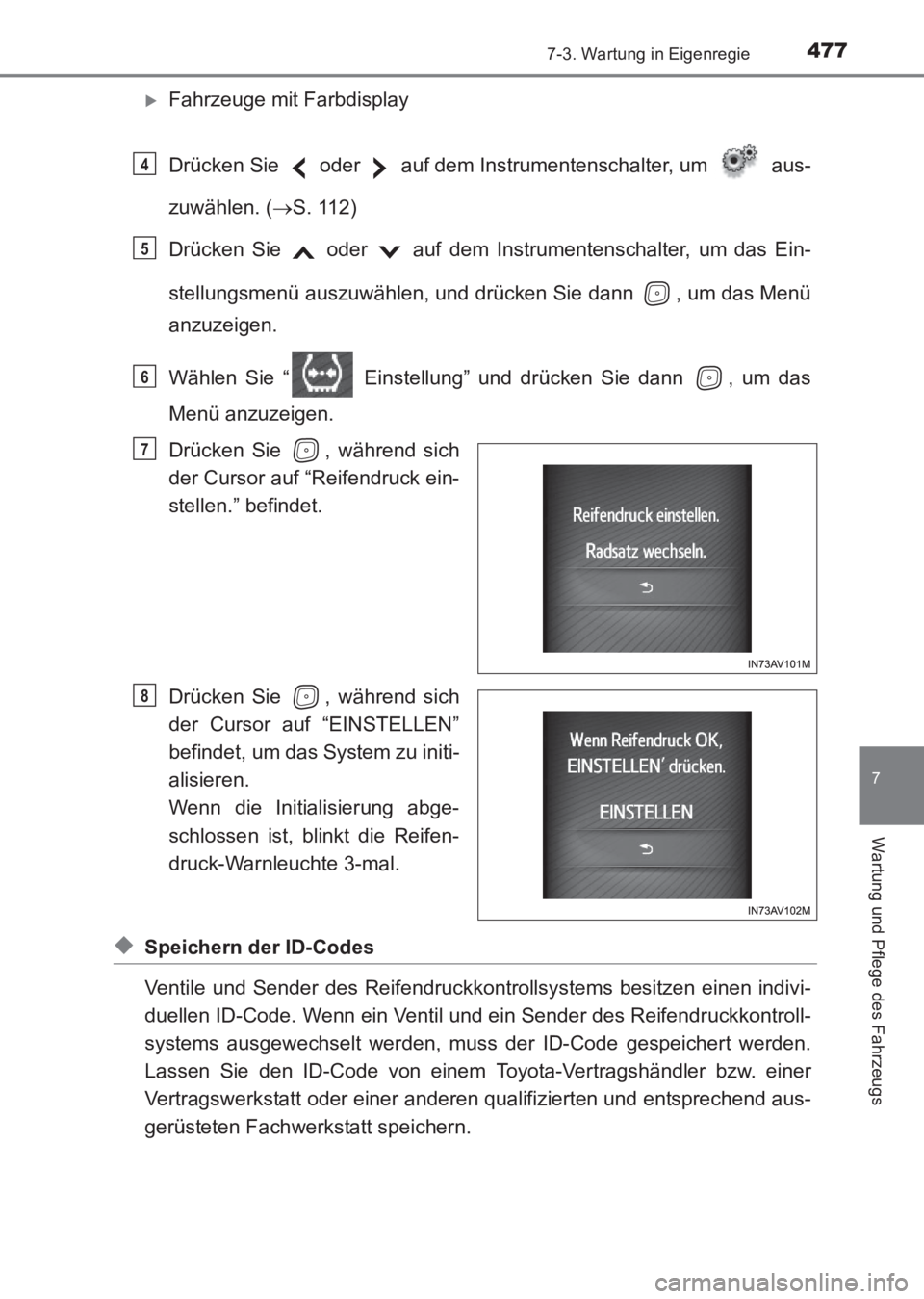

XFahrzeuge mit Farbdisplay
Drücken Sie oder auf dem Instrumentenschalter, um aus-
zuwählen. (→S. 112)
Drücken Sie oder auf dem Instrumentenschalter, um das Ein-
stellungsmenü auszuwählen, und drücken Sie dann , um das Menü
anzuzeigen.
Wählen Sie “ Einstellung” und drücken Sie dann , um das
Menü anzuzeigen.
Drücken Sie , während sich
der Cursor auf “Reifendruck ein-
stellen.” befindet.
Drücken Sie , während sich
der Cursor auf “EINSTELLEN”
befindet, um das System zu initi-
alisieren.
Wenn die Initialisierung abge-
schlossen ist, blinkt die Reifen-
druck-Warnleuchte 3-mal.
◆Speichern der ID-Codes
Ventile und Sender des Reifendruckkontrollsystems besitzen einen indivi-
duellen ID-Code. Wenn ein Ventil und ein Sender des Reifendruckkontroll-
systems ausgewechselt werden, muss der ID-Code gespeichert werden.
Lassen Sie den ID-Code von einem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen qualifizierten und entsprechend aus-
gerüsteten Fachwerkstatt speichern.
4
5
6
7
8
AVENSIS_OM_OM20C68M_(EM).book Page 477 Wednesday, June 15, 20 16 11:21 AM

4787-3. Wartung in Eigenregie
AVENSIS_OM_OM20C68M_(EM)

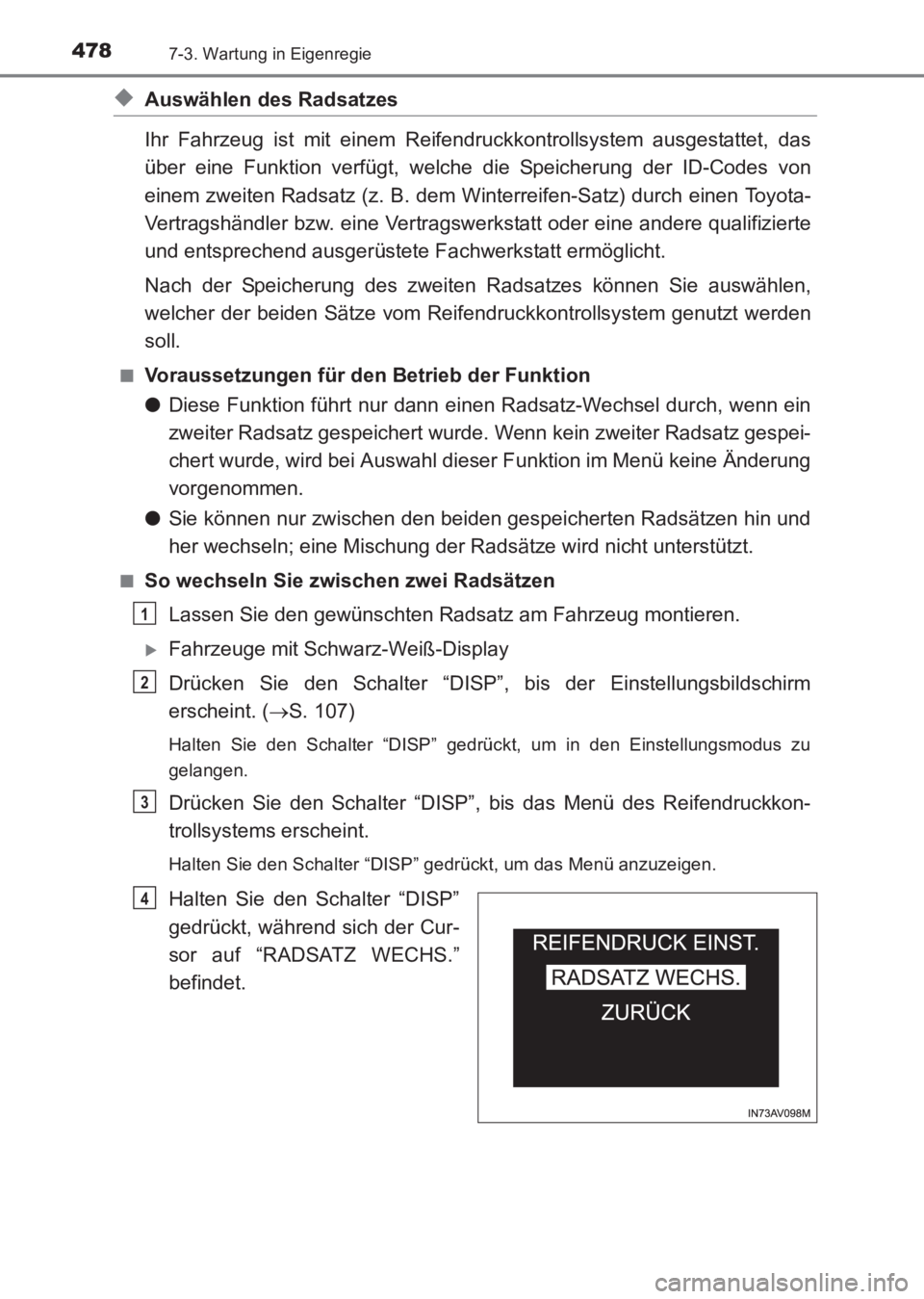

◆Auswählen des Radsatzes
Ihr Fahrzeug ist mit einem Reifendruckkontrollsystem ausgestattet, das
über eine Funktion verfügt, welche die Speicherung der ID-Codes von
einem zweiten Radsatz (z. B. dem Winterreifen-Satz) durch einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte
und entsprechend ausgerüstete Fachwerkstatt ermöglicht.
Nach der Speicherung des zweiten Radsatzes können Sie auswählen,
welcher der beiden Sätze vom Reifendruckkontrollsystem genutzt werden
soll.
■Voraussetzungen für den Betrieb der Funktion
●Diese Funktion führt nur dann einen Radsatz-Wechsel durch, wenn ein
zweiter Radsatz gespeichert wurde. Wenn kein zweiter Radsatz gespei-
chert wurde, wird bei Auswahl dieser Funktion im Menü keine Änderung
vorgenommen.
● Sie können nur zwischen den beiden gespeicherten Radsätzen hin und
her wechseln; eine Mischung der Radsätze wird nicht unterstützt.
■So wechseln Sie zwischen zwei Radsätzen
Lassen Sie den gewünschten Radsatz am Fahrzeug montieren.
XFahrzeuge mit Schwarz-Weiß-Display
Drücken Sie den Schalter “DISP”, bis der Einstellungsbildschirm
erscheint. ( →S. 107)
Halten Sie den Schalter “DISP” gedrückt, um in den Einstellungsmodus zu
gelangen.
Drücken Sie den Schalter “DISP”, bis das Menü des Reifendruckkon-
trollsystems erscheint.
Halten Sie den Schalter “DISP” gedrückt, um das Menü anzuzeigen.
Halten Sie den Schalter “DISP”
gedrückt, während sich der Cur-
sor auf “RADSATZ WECHS.”
befindet.
1
2
3
4
AVENSIS_OM_OM20C68M_(EM).book Page 478 Wednesday, June 15, 20 16 11:21 AM

4797-3. Wartung in Eigenregie
AVENSIS_OM_OM20C68M_(EM)
7
Wartung und Pflege des Fahrzeugs

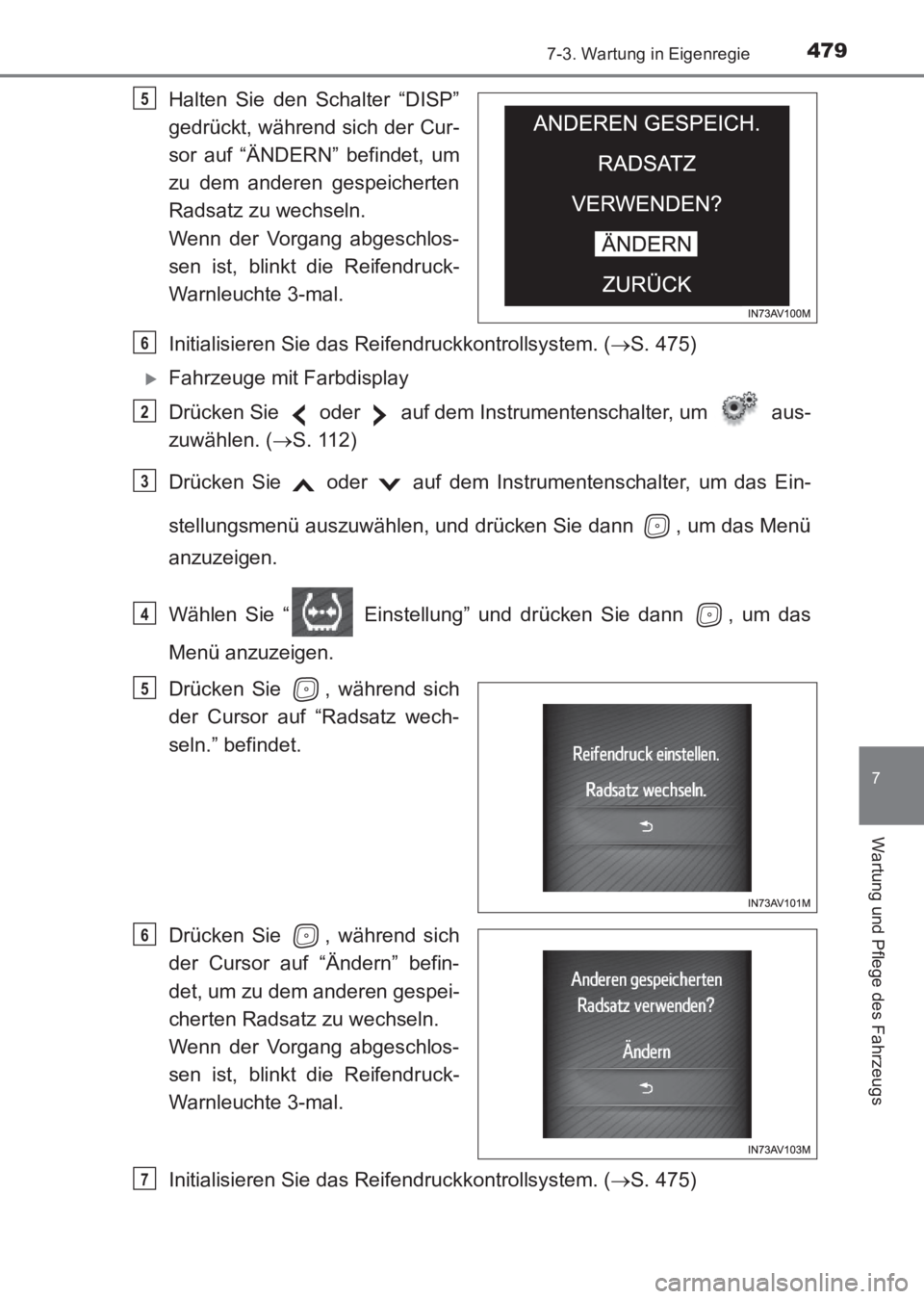

Halten Sie den Schalter “DISP”
gedrückt, während sich der Cur-
sor auf “ÄNDERN” befindet, um
zu dem anderen gespeicherten
Radsatz zu wechseln.
Wenn der Vorgang abgeschlos-
sen ist, blinkt die Reifendruck-
Warnleuchte 3-mal.
Initialisieren Sie das Reifendruckkontrollsystem. (→S. 475)
XFahrzeuge mit Farbdisplay
Drücken Sie oder auf dem Instrumentenschalter, um aus-
zuwählen. ( →S. 112)
Drücken Sie oder auf dem Instrumentenschalter, um das Ein-
stellungsmenü auszuwählen, und drücken Sie dann , um das Menü
anzuzeigen.
Wählen Sie “ Einstellung” und drücken Sie dann , um das
Menü anzuzeigen.
Drücken Sie , während sich
der Cursor auf “Radsatz wech-
seln.” befindet.
Drücken Sie , während sich
der Cursor auf “Ändern” befin-
det, um zu dem anderen gespei-
cherten Radsatz zu wechseln.
Wenn der Vorgang abgeschlos-
sen ist, blinkt die Reifendruck-
Warnleuchte 3-mal.
Initialisieren Sie das Reifendruckkontrollsystem. ( →S. 475)
5
6
2
3
4
5
6
7
AVENSIS_OM_OM20C68M_(EM).book Page 479 Wednesday, June 15, 20 16 11:21 AM

4807-3. Wartung in Eigenregie
AVENSIS_OM_OM20C68M_(EM)

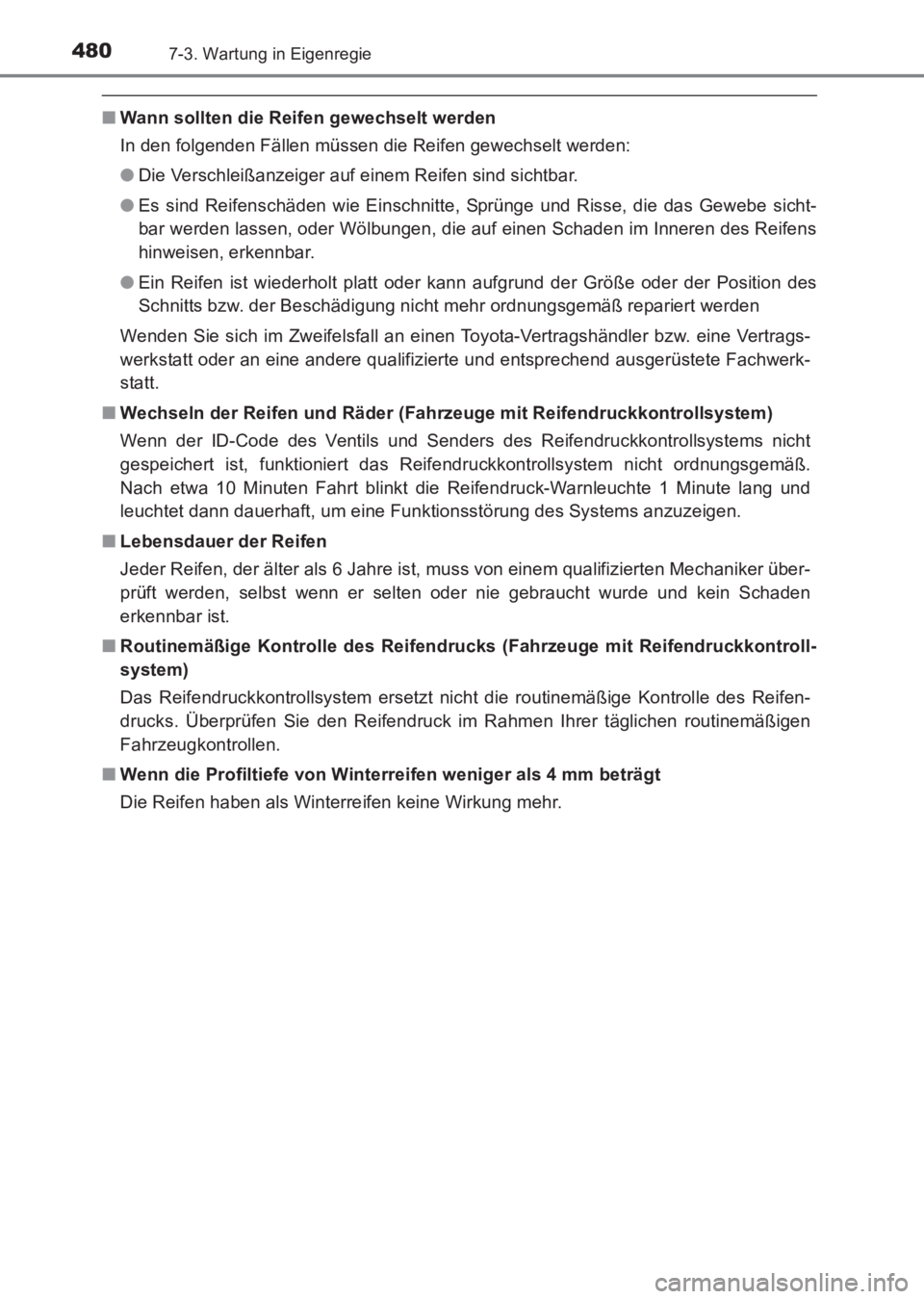

■Wann sollten die Reifen gewechselt werden
In den folgenden Fällen müssen die Reifen gewechselt werden:
●Die Verschleißanzeiger auf einem Reifen sind sichtbar.
● Es sind Reifenschäden wie Einschnitte, Sprünge und Risse, die das Gewebe sicht-
bar werden lassen, oder Wölbungen, die auf einen Schaden im Inneren des Reifens
hinweisen, erkennbar.
● Ein Reifen ist wiederholt platt oder kann aufgrund der Größe oder der Position des
Schnitts bzw. der Beschädigung nicht mehr ordnungsgemäß repariert werden
Wenden Sie sich im Zweifelsfall an einen Toyota-Vertragshändler bzw. eine Vertrags-
werkstatt oder an eine andere qualifizierte und entsprechend ausgerüstete Fachwerk-
statt.
■ Wechseln der Reifen und Räder (Fahrzeuge mit Reifendruckkontrollsystem)
Wenn der ID-Code des Ventils und Senders des Reifendruckkontrollsystems nicht
gespeichert ist, funktioniert das Reifendruckkontrollsystem nicht ordnungsgemäß.
Nach etwa 10 Minuten Fahrt blinkt die Reifendruck-Warnleuchte 1 Minute lang und
leuchtet dann dauerhaft, um eine Funktionsstörung des Systems anzuzeigen.
■ Lebensdauer der Reifen
Jeder Reifen, der älter als 6 Jahre ist, muss von einem qualifizierten Mechaniker über-
prüft werden, selbst wenn er selten oder nie gebraucht wurde und kein Schaden
erkennbar ist.
■ Routinemäßige Kontrolle des Reifendrucks (Fahrzeuge mit Reifendruckkontroll-
system)
Das Reifendruckkontrollsystem ersetzt nicht die routinemäßige Kontrolle des Reifen-
drucks. Überprüfen Sie den Reifendruck im Rahmen Ihrer täglichen routinemäßigen
Fahrzeugkontrollen.
■ Wenn die Profiltiefe von Winterreifen weniger als 4 mm beträgt
Die Reifen haben als Winterreifen keine Wirkung mehr.
AVENSIS_OM_OM20C68M_(EM).book Page 480 Wednesday, June 15, 20 16 11:21 AM
