TOYOTA AVENSIS 2017 Betriebsanleitungen (in German)

5217-3. Wartung in Eigenregie
AVENSIS_OM_OM20C68M_(EM)
7
Wartung und Pflege des Fahrzeugs

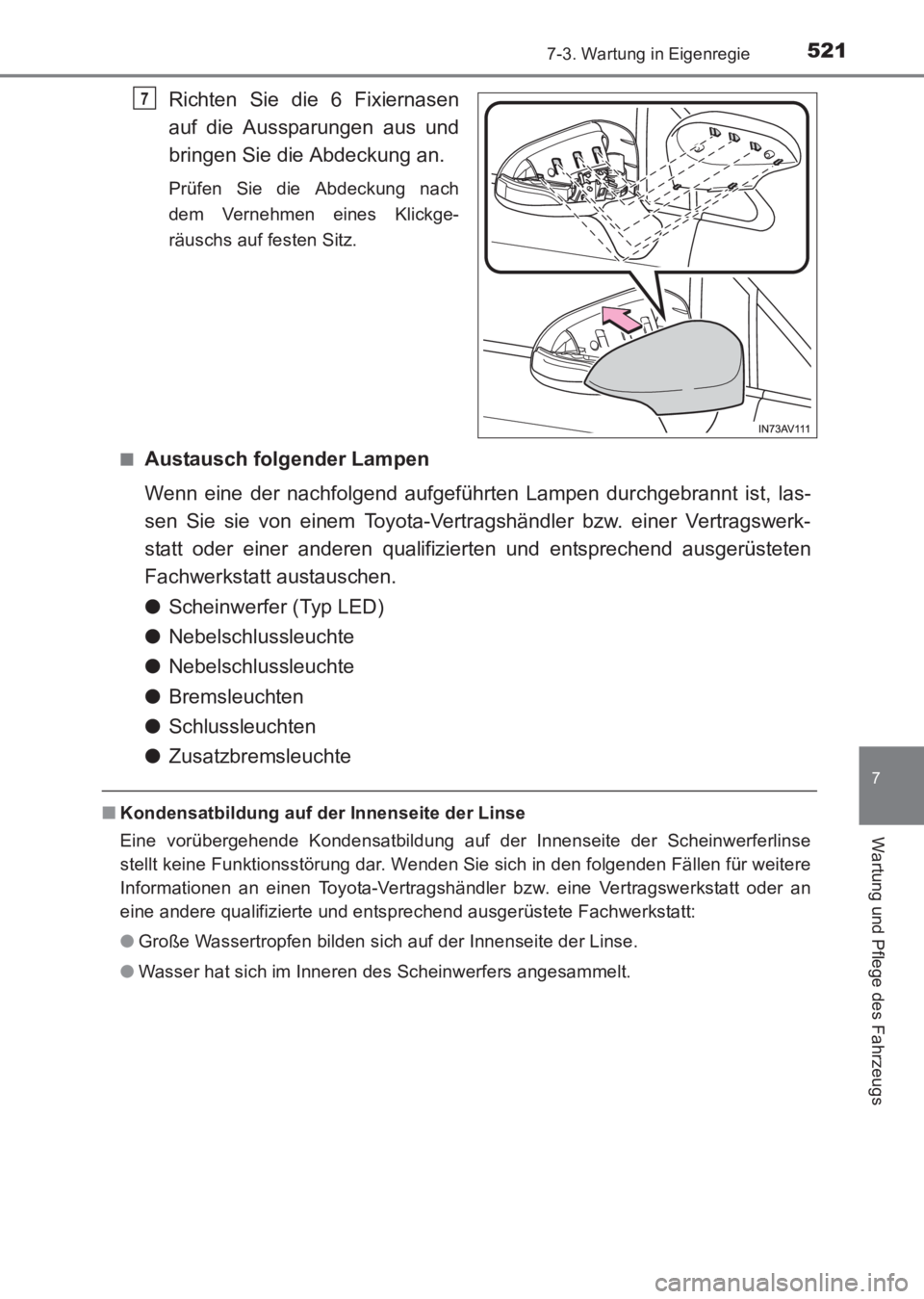

Richten Sie die 6 Fixiernasen
auf die Aussparungen aus und
bringen Sie die Abdeckung an.
Prüfen Sie die Abdeckung nach
dem Vernehmen eines Klickge-
räuschs auf festen Sitz.
■
Austausch folgender Lampen
Wenn eine der nachfolgend aufgeführten Lampen durchgebrannt ist, las-
sen Sie sie von einem Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt austauschen.
● Scheinwerfer (Typ LED)
● Nebelschlussleuchte
● Nebelschlussleuchte
● Bremsleuchten
● Schlussleuchten
● Zusatzbremsleuchte
■Kondensatbildung auf der Innenseite der Linse
Eine vorübergehende Kondensatbildung auf der Innenseite der Scheinwerferlinse
stellt keine Funktionsstörung dar. Wenden Sie sich in den folgenden Fällen für weitere
Informationen an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an
eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt:
●Große Wassertropfen bilden sich auf der Innenseite der Linse.
● Wasser hat sich im Inneren des Scheinwerfers angesammelt.
7
AVENSIS_OM_OM20C68M_(EM).book Page 521 Wednesday, June 15, 20 16 11:21 AM

5227-3. Wartung in Eigenregie
AVENSIS_OM_OM20C68M_(EM)■

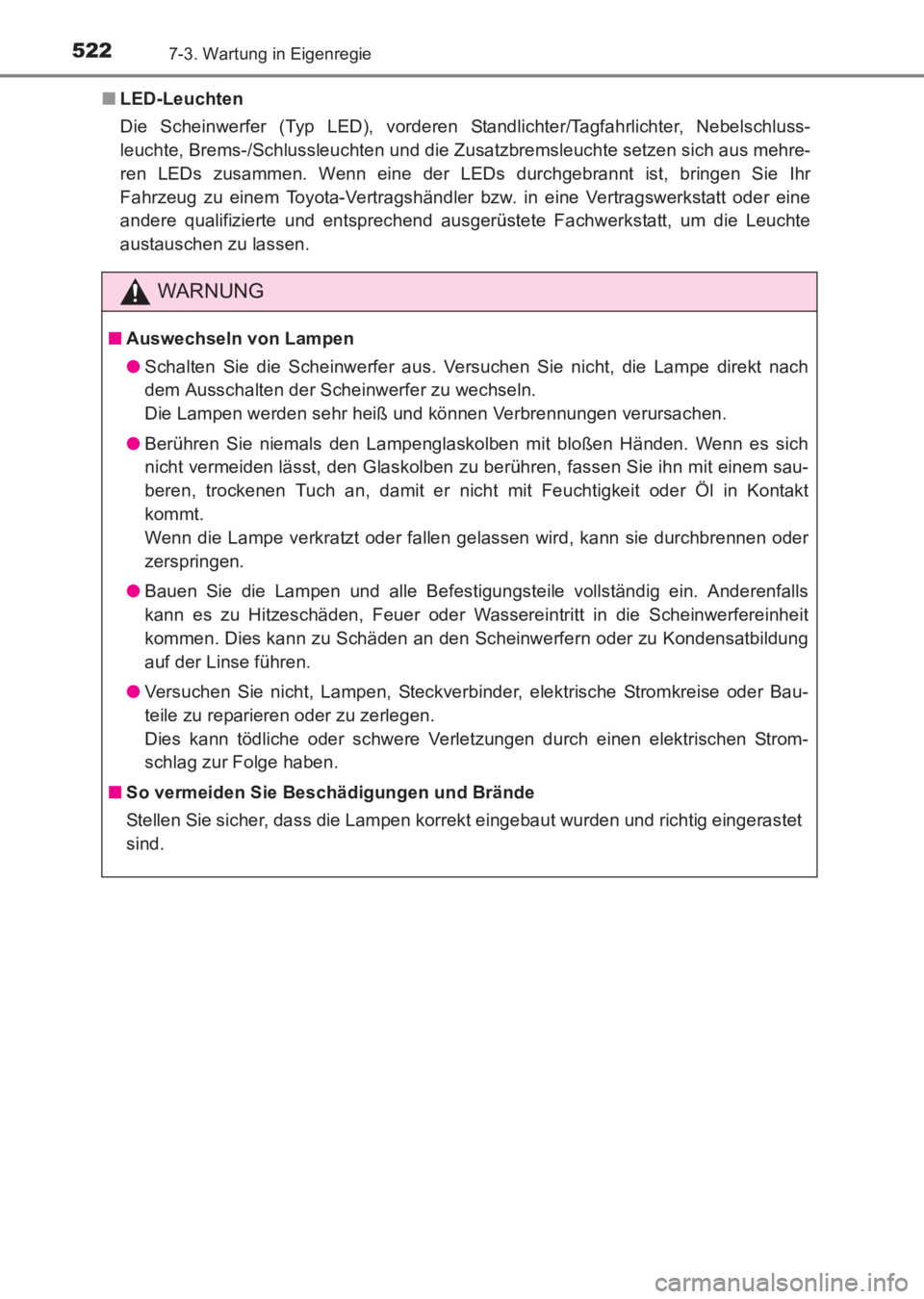

LED-Leuchten
Die Scheinwerfer (Typ LED), vorderen Standlichter/Tagfahrlichter, Nebelschluss-
leuchte, Brems-/Schlussleuchten und die Zusatzbremsleuchte setzen sich aus mehre-
ren LEDs zusammen. Wenn eine der LEDs durchgebrannt ist, bringen Sie Ihr
Fahrzeug zu einem Toyota-Vertragshändler bzw. in eine Vertragswerkstatt oder eine
andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt, um die Leuchte
austauschen zu lassen.
WARNUNG
■Auswechseln von Lampen
●Schalten Sie die Scheinwerfer aus. Versuchen Sie nicht, die Lampe direkt nach
dem Ausschalten der Scheinwerfer zu wechseln.
Die Lampen werden sehr heiß und können Verbrennungen verursachen.
● Berühren Sie niemals den Lampenglaskolben mit bloßen Händen. Wenn es sich
nicht vermeiden lässt, den Glaskolben zu berühren, fassen Sie ihn mit einem sau-
beren, trockenen Tuch an, damit er nicht mit Feuchtigkeit oder Öl in Kontakt
kommt.
Wenn die Lampe verkratzt oder fallen gelassen wird, kann sie durchbrennen oder
zerspringen.
● Bauen Sie die Lampen und alle Befestigungsteile vollständig ein. Anderenfalls
kann es zu Hitzeschäden, Feuer oder Wassereintritt in die Scheinwerfereinheit
kommen. Dies kann zu Schäden an den Scheinwerfern oder zu Kondensatbildung
auf der Linse führen.
● Versuchen Sie nicht, Lampen, Steckverbinder, elektrische Stromkreise oder Bau-
teile zu reparieren oder zu zerlegen.
Dies kann tödliche oder schwere Verletzungen durch einen elektrischen Strom-
schlag zur Folge haben.
■ So vermeiden Sie Beschädigungen und Brände
Stellen Sie sicher, dass die Lampen korrekt eingebaut wurden und richtig eingerastet
sind.
AVENSIS_OM_OM20C68M_(EM).book Page 522 Wednesday, June 15, 20 16 11:21 AM

523

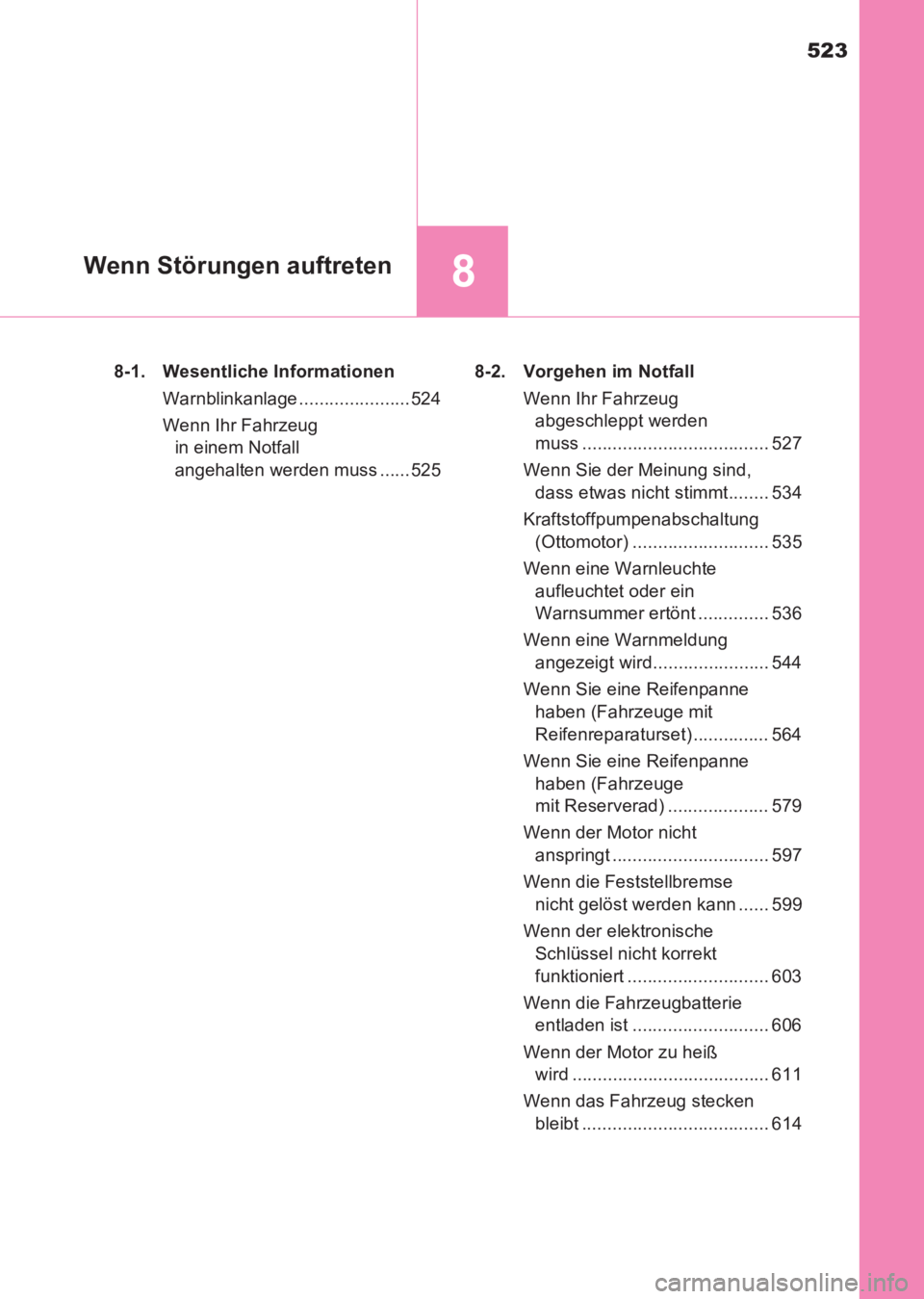

8Wenn Störungen auftreten
AVENSIS_OM_OM20C68M_(EM)8-1. Wesentliche Informationen
Warnblinkanlage ......................524
Wenn Ihr Fahrzeug in einem Notfall
angehalten werden muss ......525 8-2. Vorgehen im Notfall
Wenn Ihr Fahrzeug abgeschleppt werden
muss ..................................... 527
Wenn Sie der Meinung sind, dass etwas nicht stimmt........ 534
Kraftstoffpumpenabschaltung (Ottomotor) ........................... 535
Wenn eine Warnleuchte aufleuchtet oder ein
Warnsummer ertönt .............. 536
Wenn eine Warnmeldung angezeigt wird....................... 544
Wenn Sie eine Reifenpanne haben (Fahrzeuge mit
Reifenreparaturset) ............... 564
Wenn Sie eine Reifenpanne haben (Fahrzeuge
mit Reserverad) .................... 579
Wenn der Motor nicht anspringt ............................... 597
Wenn die Feststellbremse nicht gelöst werden kann ...... 599
Wenn der elektronische Schlüssel nicht korrekt
funktioniert ............................ 603
Wenn die Fahrzeugbatterie entladen ist ........................... 606
Wenn der Motor zu heiß wird ....................................... 611
Wenn das Fahrzeug stecken bleibt ..................................... 614
AVENSIS_OM_OM20C68M_(EM).book Page 523 Wednesday, June 15, 20 16 11:21 AM

5248-1. Wesentliche Informationen
AVENSIS_OM_OM20C68M_(EM)

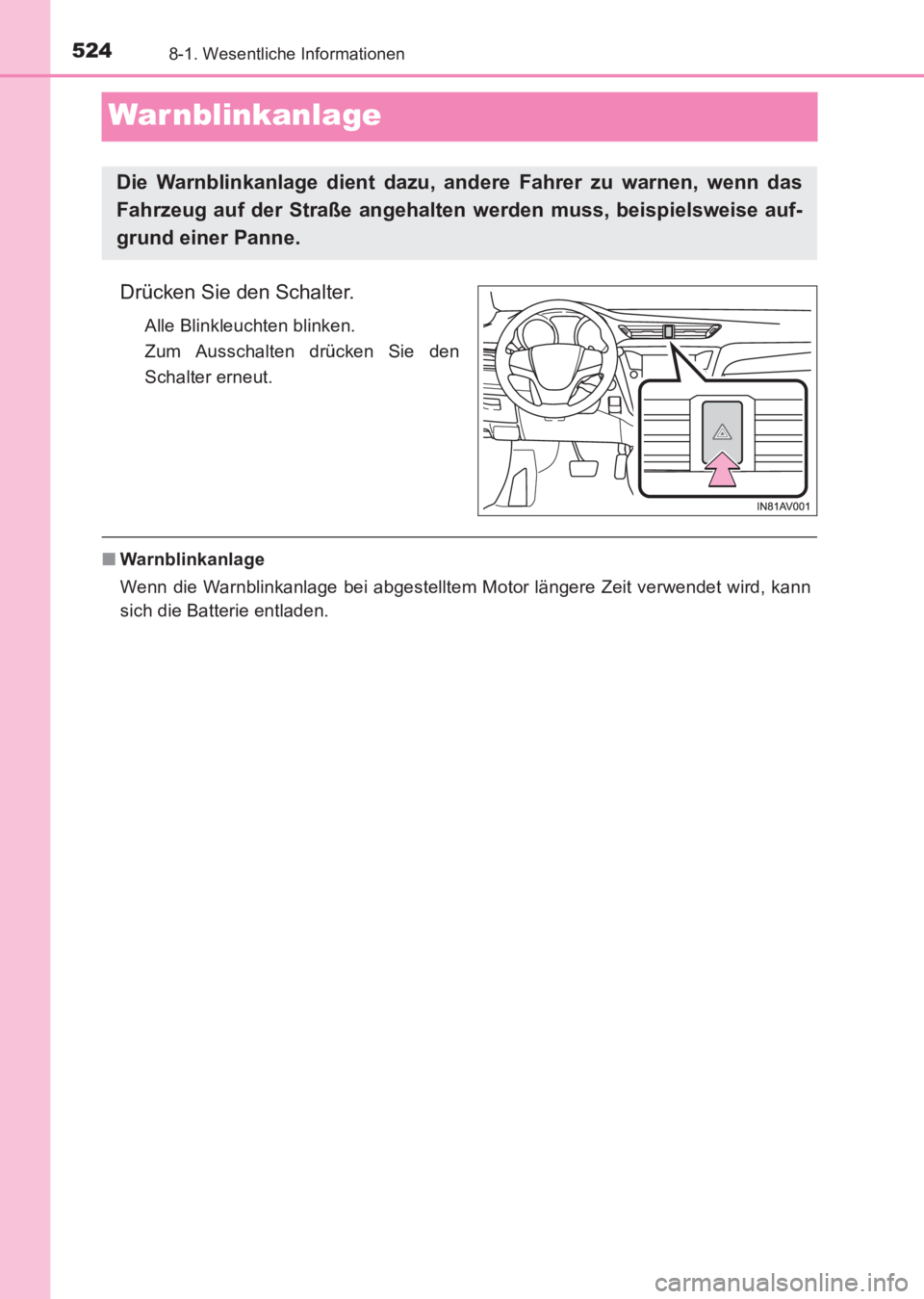

War nblinkanlage
Drücken Sie den Schalter.
Alle Blinkleuchten blinken.
Zum Ausschalten drücken Sie den
Schalter erneut.
■Warnblinkanlage
Wenn die Warnblinkanlage bei abgestelltem Motor längere Zeit verwendet wird, kann
sich die Batterie entladen.
Die Warnblinkanlage dient dazu, andere Fahrer zu warnen, wenn das
Fahrzeug auf der Straße angehalten werden muss, beispielsweise auf-
grund einer Panne.
AVENSIS_OM_OM20C68M_(EM).book Page 524 Wednesday, June 15, 20 16 11:21 AM

5258-1. Wesentliche Informationen
AVENSIS_OM_OM20C68M_(EM)
8
Wenn Störungen auftreten
Wenn Ihr Fahrzeug in einem Notfall angehalten
werden muss
Halten Sie das Bremspedal ununterbrochen mit beiden Füßen fest getre-
ten.
Pumpen Sie keinesfalls wiederholt das Bremspedal, da dies den zum Anhalten des
Fahrzeugs erforderlichen Kraftaufwand erhöht.
Schalten Sie den Schalt-/Wählhebel auf “N”.
XWenn der Schalt-/Wählhebel auf “N” geschaltet wurde
Halten Sie das Fahrzeug nach Herabsetzen der Geschwindigkeit an einer
sicheren Stelle neben der Straße an.
Schalten Sie den Motor aus.
XWenn der Schalt-/Wählhebel nicht auf “N” geschaltet werden kann
Halten Sie das Bremspedal mit beiden Füßen weiterhin fest getreten, um
die Geschwindigkeit so weit wie möglich zu verringern.
Fahrzeuge ohne intelligentes
Zugangs- und Startsystem: Schal-
ten Sie den Motor aus, indem Sie
den Motorschalter in Stellung
“ACC” schalten.
Wenn es in einem Notfall nicht möglich sein sollte, das Fahrzeug auf
normale Art anzuhalten, gehen Sie folgendermaßen vor:
1
2
3
4
3
4
AVENSIS_OM_OM20C68M_(EM).book Page 525 Wednesday, June 15, 20 16 11:21 AM

5268-1. Wesentliche Informationen
AVENSIS_OM_OM20C68M_(EM)

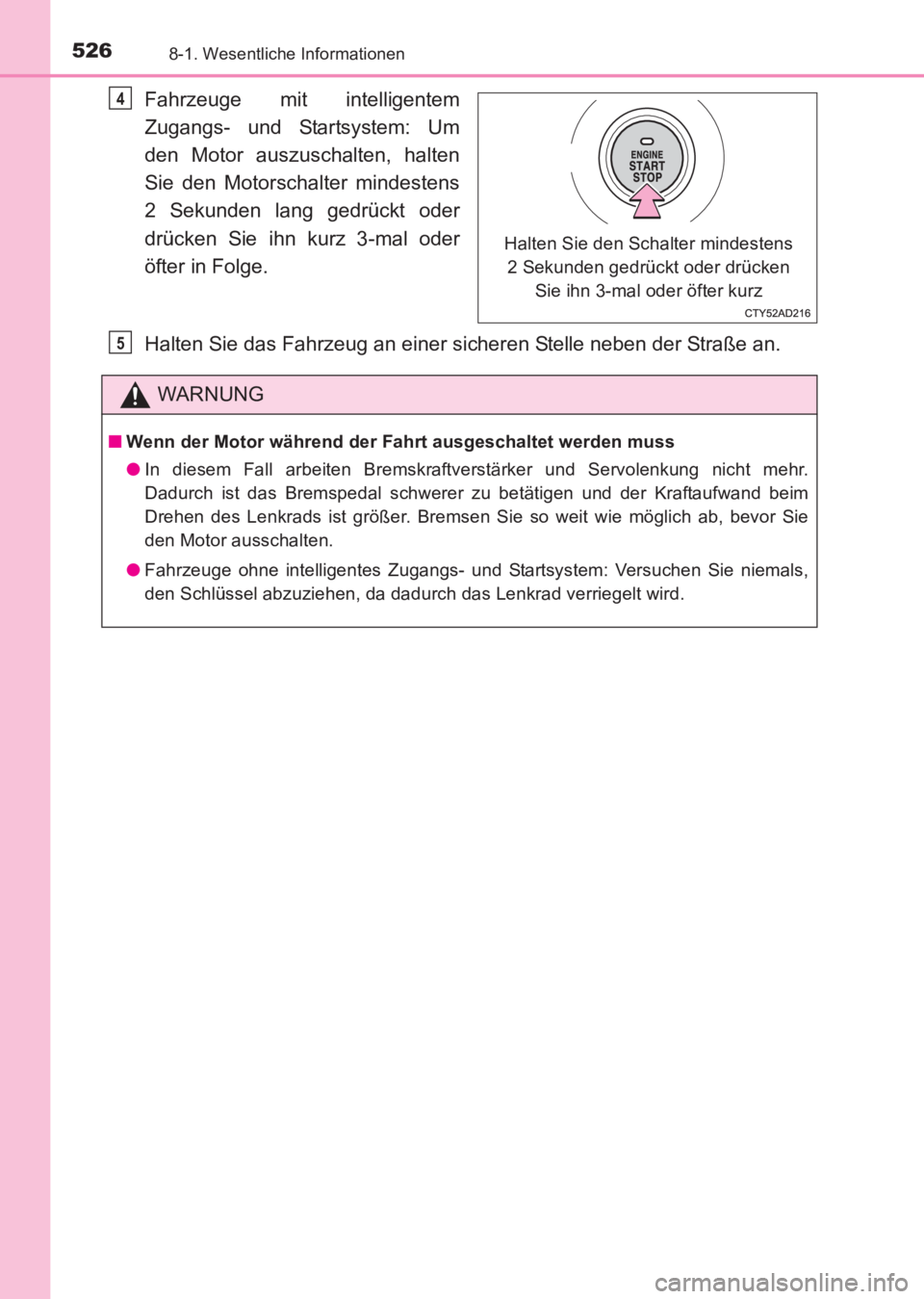

Fahrzeuge mit intelligentem
Zugangs- und Startsystem: Um
den Motor auszuschalten, halten
Sie den Motorschalter mindestens
2 Sekunden lang gedrückt oder
drücken Sie ihn kurz 3-mal oder
öfter in Folge.
Halten Sie das Fahrzeug an einer sicheren Stelle neben der Straße an.
Halten Sie den Schalter mindestens 2 Sekunden gedrückt oder drücken
Sie ihn 3-mal oder öfter kurz
4
WARNUNG
■Wenn der Motor während der Fahrt ausgeschaltet werden muss
●In diesem Fall arbeiten Bremskraftverstärker und Servolenkung nicht mehr.
Dadurch ist das Bremspedal schwerer zu betätigen und der Kraftaufwand beim
Drehen des Lenkrads ist größer. Bremsen Sie so weit wie möglich ab, bevor Sie
den Motor ausschalten.
● Fahrzeuge ohne intelligentes Zugangs- und Startsystem: Versuchen Sie niemals,
den Schlüssel abzuziehen, da dadurch das Lenkrad verriegelt wird.
5
AVENSIS_OM_OM20C68M_(EM).book Page 526 Wednesday, June 15, 20 16 11:21 AM

5278-2. Vorgehen im Notfall
AVENSIS_OM_OM20C68M_(EM)
8
Wenn Störungen auftreten

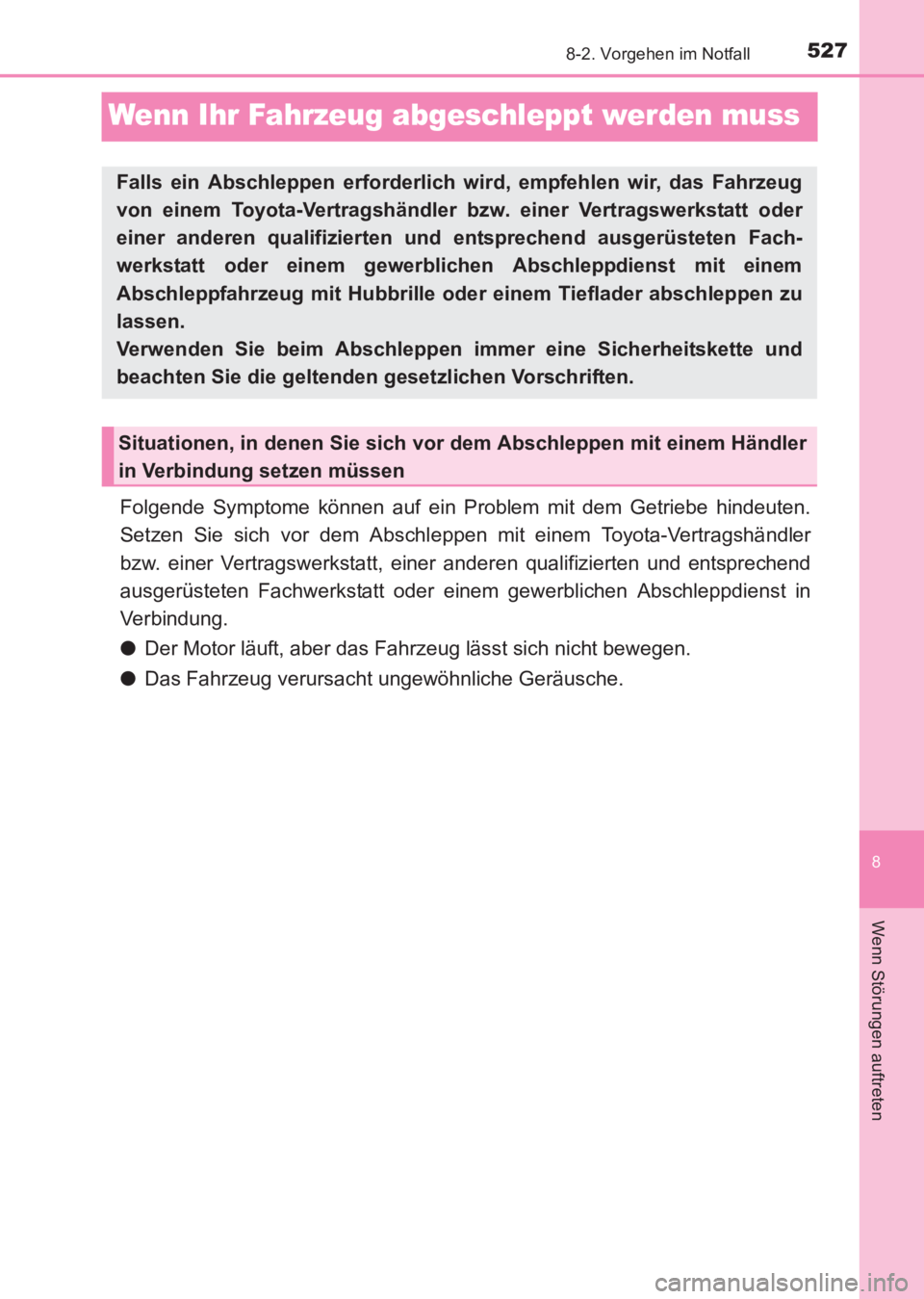

Wenn Ihr Fahrzeug abgeschleppt werden muss
Folgende Symptome können auf ein Problem mit dem Getriebe hindeuten.
Setzen Sie sich vor dem Abschl eppen mit einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt, einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt oder einem gewerblichen Abschleppdienst in
Verbindung.
● Der Motor läuft, aber das Fahrzeug lässt sich nicht bewegen.
● Das Fahrzeug verursacht ungewöhnliche Geräusche.
Falls ein Abschleppen erforderlich wird, empfehlen wir, das Fahrzeug
von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fach-
werkstatt oder einem gewerblichen Abschleppdienst mit einem
Abschleppfahrzeug mit Hubbrille ode r einem Tieflader abschleppen zu
lassen.
Verwenden Sie beim Abschleppen immer eine Sicherheitskette und
beachten Sie die geltenden gesetzlichen Vorschriften.
Situationen, in denen Sie sich vor dem Abschleppen mit einem Händler
in Verbindung setzen müssen
AVENSIS_OM_OM20C68M_(EM).book Page 527 Wednesday, June 15, 20 16 11:21 AM

5288-2. Vorgehen im Notfall
AVENSIS_OM_OM20C68M_(EM)

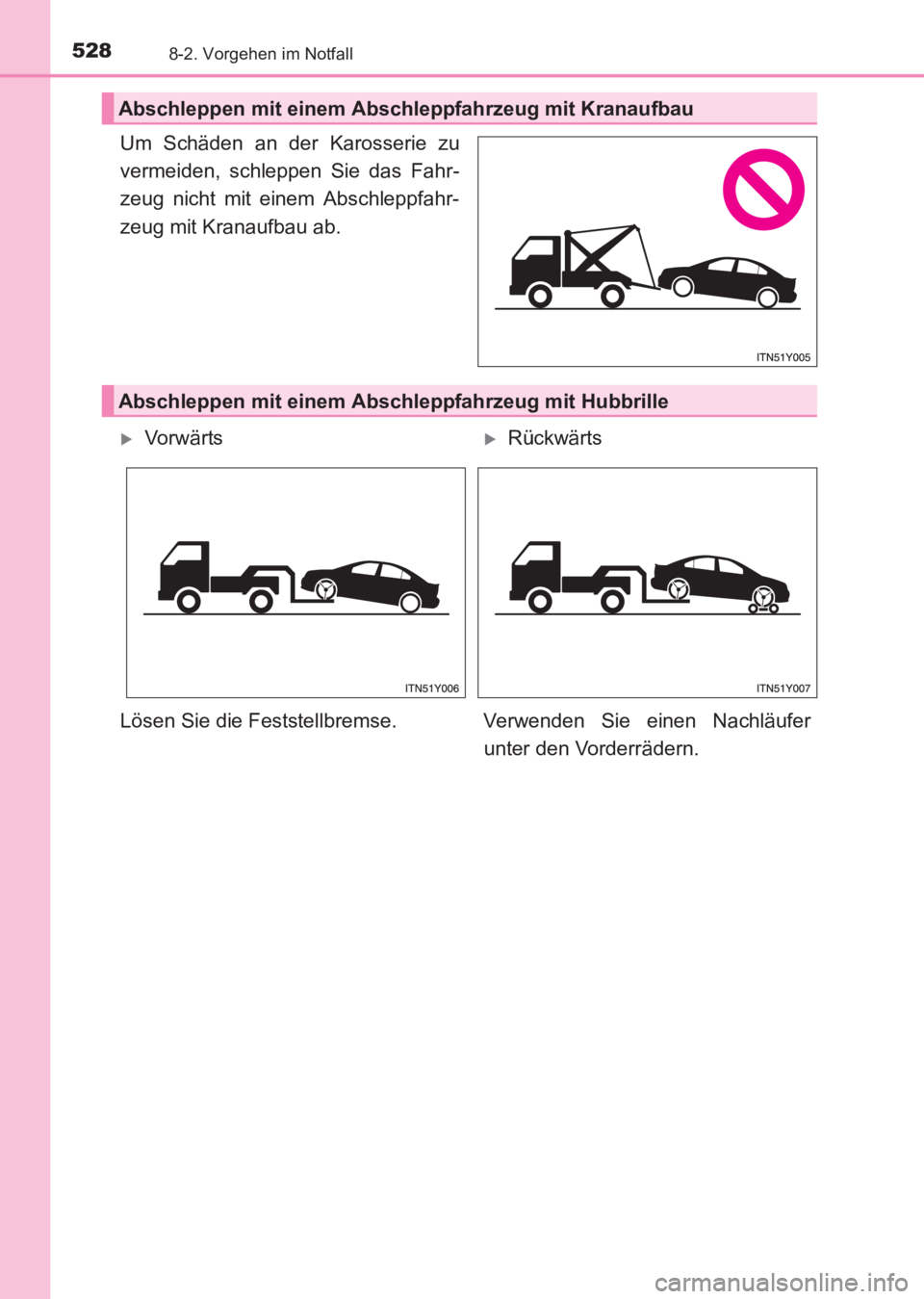

Um Schäden an der Karosserie zu
vermeiden, schleppen Sie das Fahr-
zeug nicht mit einem Abschleppfahr-
zeug mit Kranaufbau ab.
Abschleppen mit einem Abschleppfahrzeug mit Kranaufbau
Abschleppen mit einem Abschleppfahrzeug mit Hubbrille
XVorwär tsXRückwärts
Lösen Sie die Feststellbremse. Verwenden Sie einen Nachläufer unter den Vorderrädern.
AVENSIS_OM_OM20C68M_(EM).book Page 528 Wednesday, June 15, 20 16 11:21 AM

5298-2. Vorgehen im Notfall
AVENSIS_OM_OM20C68M_(EM)
8
Wenn Störungen auftreten

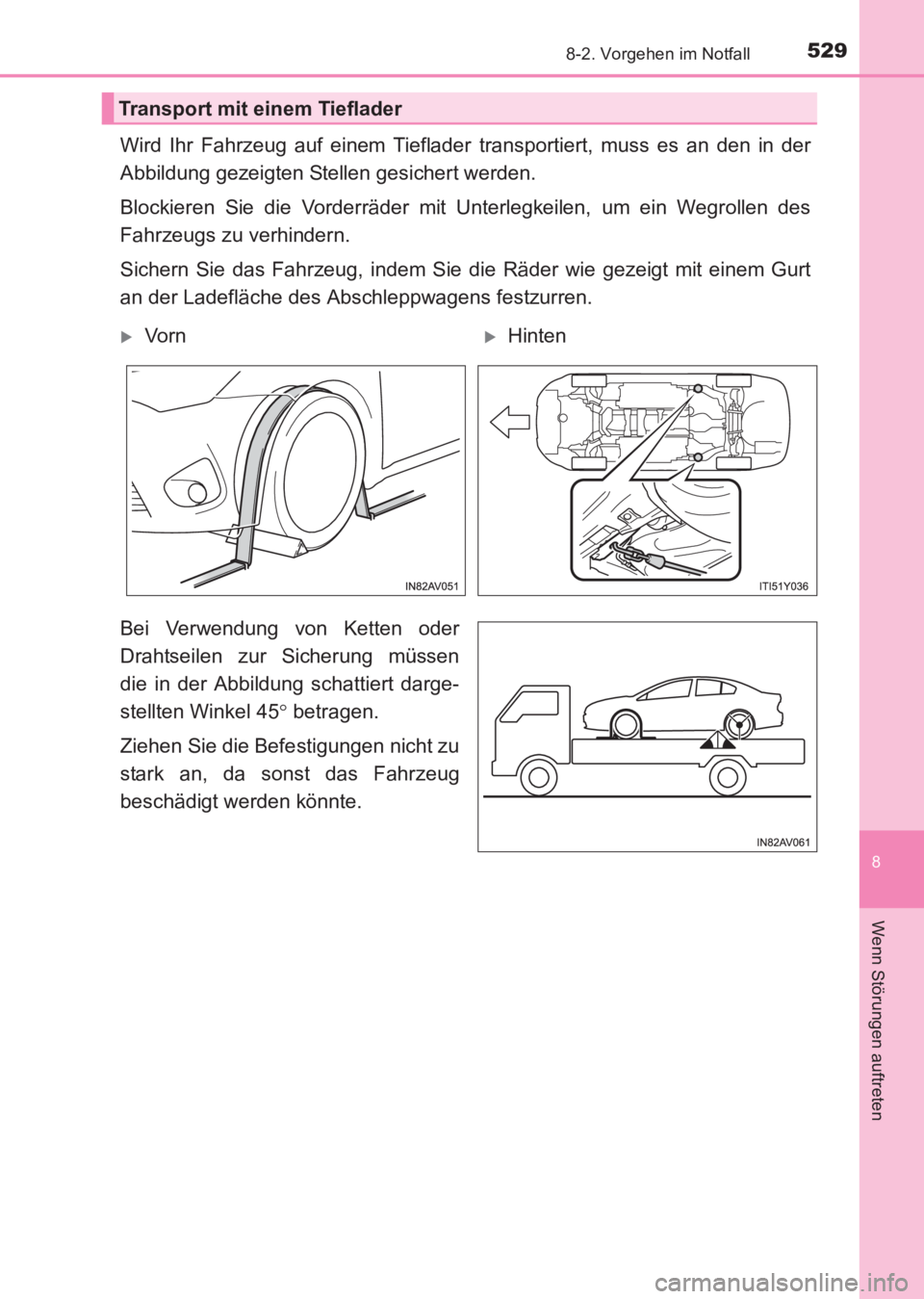

Wird Ihr Fahrzeug auf einem Tieflader transportiert, muss es an den in der
Abbildung gezeigten Stellen gesichert werden.
Blockieren Sie die Vorderräder mit Unterlegkeilen, um ein Wegrollen des
Fahrzeugs zu verhindern.
Sichern Sie das Fahrzeug, indem Sie die Räder wie gezeigt mit einem Gurt
an der Ladefläche des Abschleppwagens festzurren.
Bei Verwendung von Ketten oder
Drahtseilen zur Sicherung müssen
die in der Abbildung schattiert darge-
stellten Winkel 45 ° betragen.
Ziehen Sie die Befestigungen nicht zu
stark an, da sonst das Fahrzeug
beschädigt werden könnte.
Transport mit einem Tieflader
XVornXHinten
AVENSIS_OM_OM20C68M_(EM).book Page 529 Wednesday, June 15, 20 16 11:21 AM

5308-2. Vorgehen im Notfall
AVENSIS_OM_OM20C68M_(EM)
Ist im Notfall kein Abschleppwagen verfügbar, kann Ihr Fahrzeug vorüberge-
hend mit einem an der Notabschleppöse oder dem Abschlepphaken sicher
befestigten Abschleppseil oder einer Abschleppkette abgeschleppt werden.
Dies sollte nur auf befestigten Straßen für Strecken von maximal 80 km und
bei Geschwindigkeiten unter 30 km/h erfolgen.
Ein Fahrer muss sich zum Lenken und Bremsen im Fahrzeug befinden. Dar-
über hinaus müssen Räder, Antriebsstrang, Achsen, Lenkung und Bremsen
in einwandfreiem Zustand sein.
Bei Fahrzeugen mit Multidrive-Getriebe darf nur die vordere Notabschlep-
pöse verwendet werden.
Nehmen Sie die Notabschleppöse heraus. ( →S. 580, 566)
Drücken Sie auf die Abschleppö-
senabdeckung und öffnen Sie sie.
Die Abschleppösenabdeckung verfügt
über einen Drehmechanismus, der ein
Öffnen der Abdeckung durch Drücken
auf die Außenseite ermöglicht.
Abschleppen im Notfall
XNotabschleppöse (vorn)XAbschlepphaken (hinten)
Vorgehensweise beim Abschleppen im Notfall
1
2
