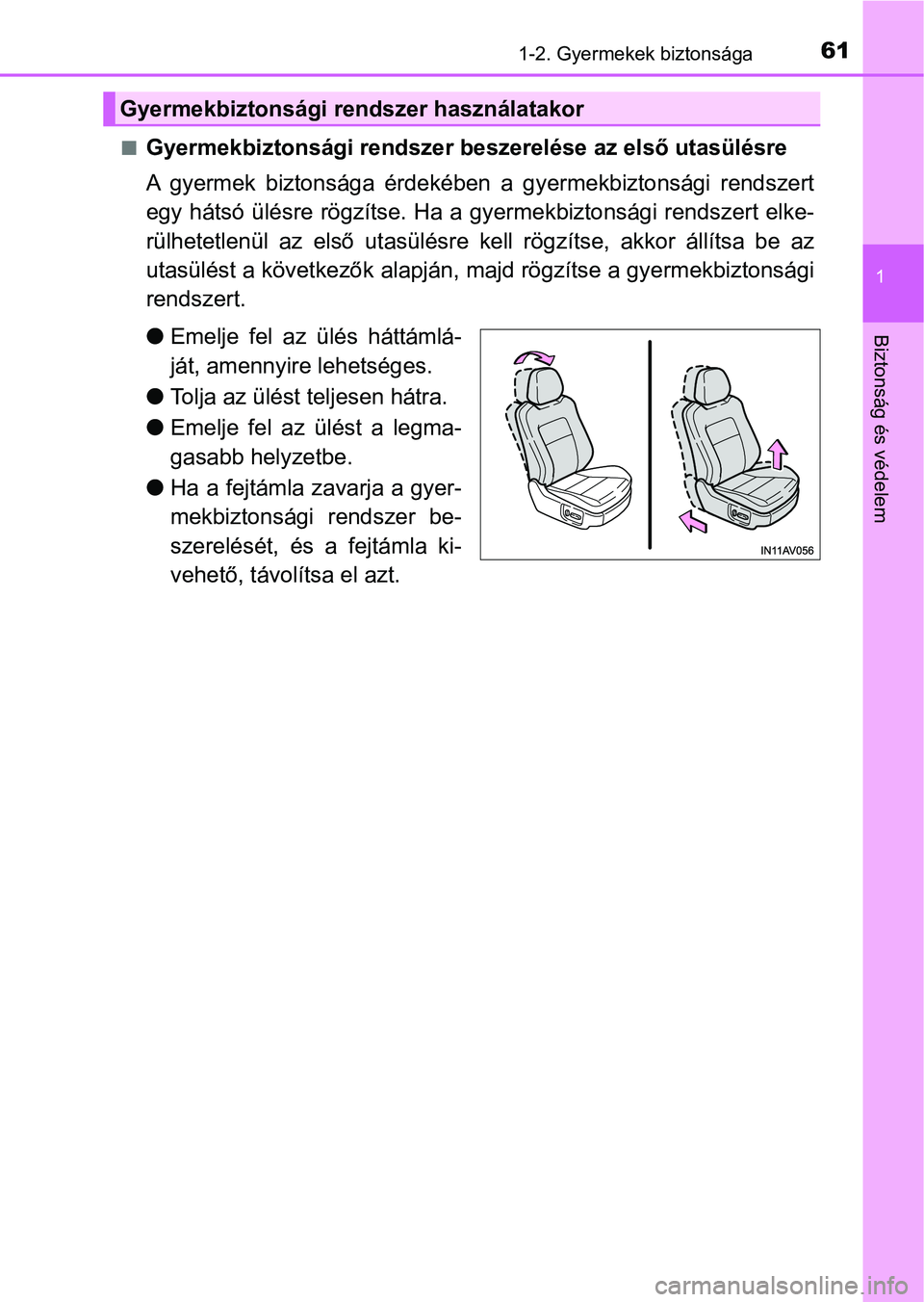

Page 61 of 660

611-2. Gyermekek biztonsága
1
Biztonság és védelem
nGyermekbiztonsági rendszer beszerelése az első utasülésre
A gyermek biztonsága érdekében a gyermekbiztonsági rendszert
egy hátsó ülésre rögzítse. Ha a gyermekbiztonsági rendszert elke-
rülhetetlenül az első utasülésre kell rögzítse, akkor állítsa b e az
utasülést a következők alapján, majd rögzítse a gyermekbiztonsá gi
rendszert.
l Emelje fel az ülés háttámlá-
ját, amennyire lehetséges.
l Tolja az ülést teljesen hátra.
l Emelje fel az ülést a legma-
gasabb helyzetbe.
l Ha a fejtámla zavarja a gyer-
mekbiztonsági rendszer be-
szerelését, és a fejtámla ki-
vehető, távolítsa el azt.
Gyermekbiztonsági rendszer használatakor

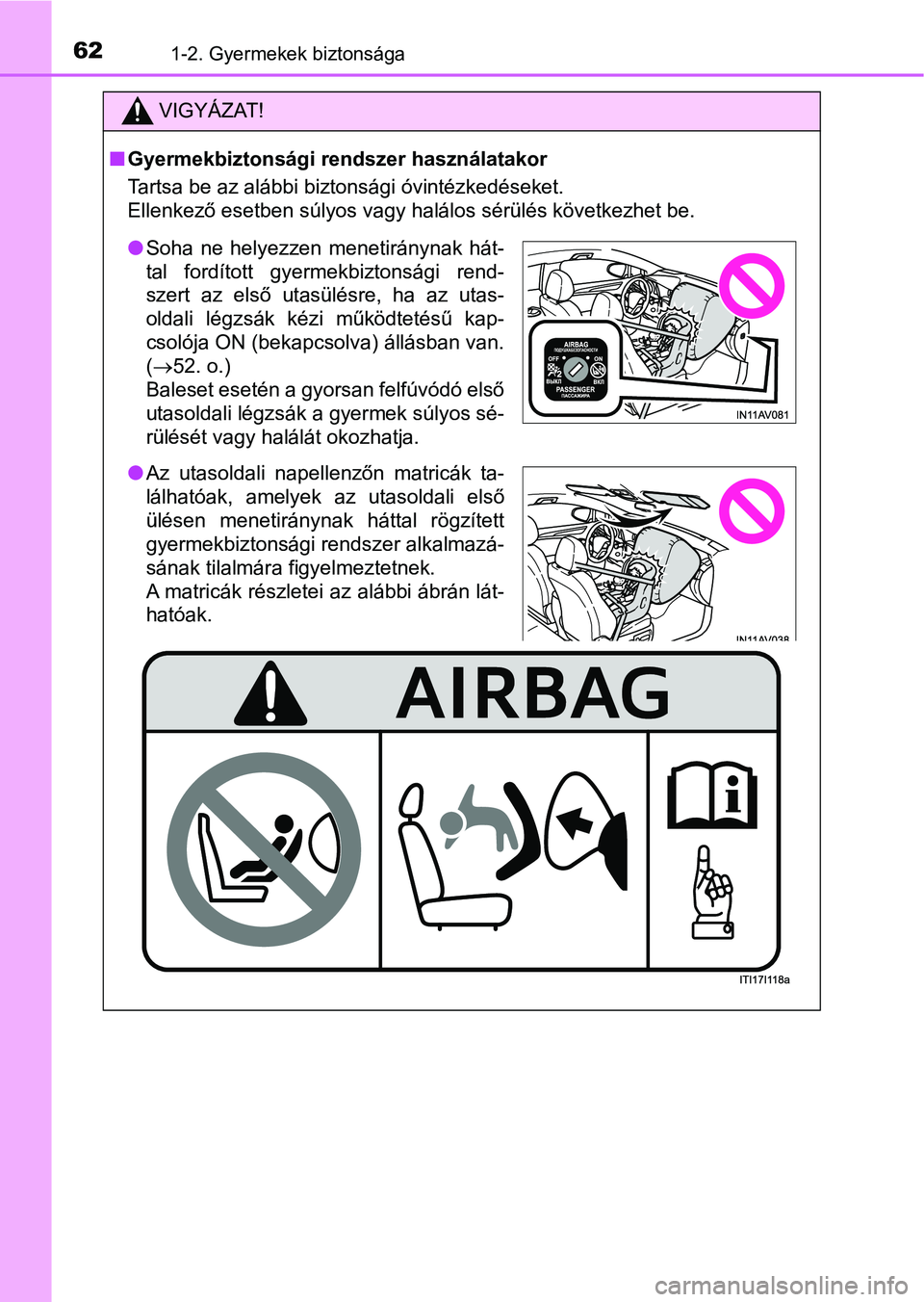

Page 62 of 660

621-2. Gyermekek biztonsága
VIGYÁZAT!
nGyermekbiztonsági rendszer használatakor
Tartsa be az alábbi biztonsági óvintézkedéseket.
Ellenkező esetben súlyos vagy halálos sérülés következhet be.
lSoha ne helyezzen menetiránynak hát-
tal fordított gyermekbiztonsági rend-
szert az első utasülésre, ha az utas-
oldali légzsák kézi működtetésű kap-
csolója ON (bekapcsolva) állásban van.
( 52. o.)
Baleset esetén a gyorsan felfúvódó első
utasoldali légzsák a gyermek súlyos sé-
rülését vagy halálát okozhatja.
l Az utasoldali napellenzőn matricák ta-
lálhatóak, amelyek az utasoldali első
ülésen menetiránynak háttal rögzített
gyermekbiztonsági rendszer alkalmazá-
sának tilalmára figyelmeztetnek.
A matricák részletei az alábbi ábrán lát-
hatóak.

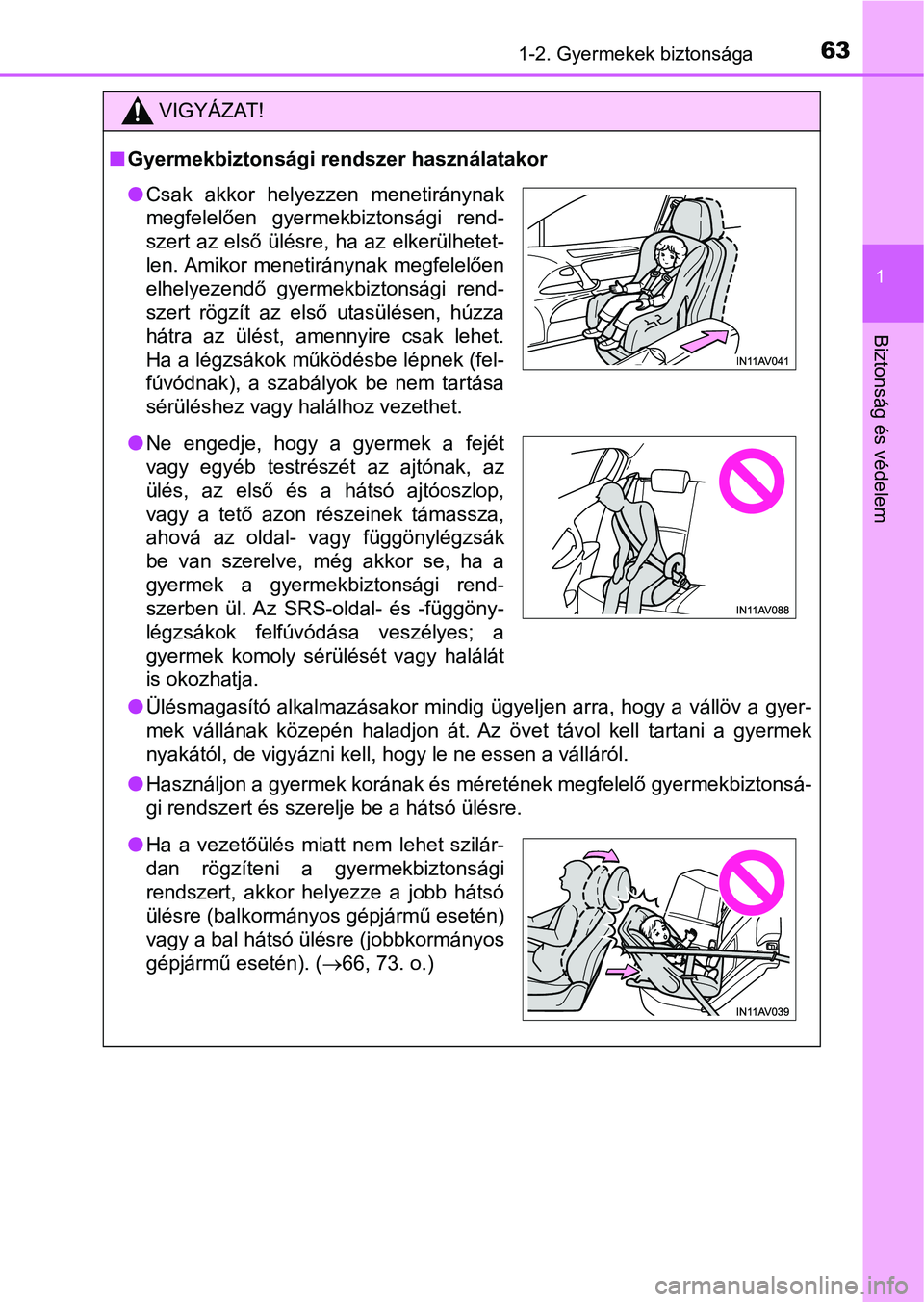

Page 63 of 660

631-2. Gyermekek biztonsága
1
Biztonság és védelem
VIGYÁZAT!
nGyermekbiztonsági rendszer használatakor
lÜlésmagasító alkalmazásakor mindig ügyeljen arra, hogy a vállöv a gyer-
mek vállának közepén haladjon át. Az övet távol kell tartani a gyermek
nyakától, de vigyázni kell, hogy le ne essen a válláról.
l Használjon a gyermek korának és méretének megfelelő gyermekbiztonsá-
gi rendszert és szerelje be a hátsó ülésre.
lCsak akkor helyezzen menetiránynak
megfelelően gyermekbiztonsági rend-
szert az első ülésre, ha az elkerülhetet-
len. Amikor menetiránynak megfelelően
elhelyezendő gyermekbiztonsági rend-
szert rögzít az első utasülésen, húzza
hátra az ülést, amennyire csak lehet.
Ha a légzsákok működésbe lépnek (fel-
fúvódnak), a szabályok be nem tartása
sérüléshez vagy halálhoz vezethet.
l Ne engedje, hogy a gyermek a fejét
vagy egyéb testrészét az ajtónak, az
ülés, az első és a hátsó ajtóoszlop,
vagy a tető azon részeinek támassza,
ahová az oldal- vagy függönylégzsák
be van szerelve, még akkor se, ha a
gyermek a gyermekbiztonsági rend-
szerben ül. Az SRS-oldal- és -függöny-
légzsákok felfúvódása veszélyes; a
gyermek komoly sérülését vagy halálát
is okozhatja.
lHa a vezetőülés miatt nem lehet szilár-
dan rögzíteni a gyermekbiztonsági
rendszert, akkor helyezze a jobb hátsó
ülésre (balkormányos gépjármű esetén)
vagy a bal hátsó ülésre (jobbkormányos
gépjármű esetén). ( 66, 73. o.)

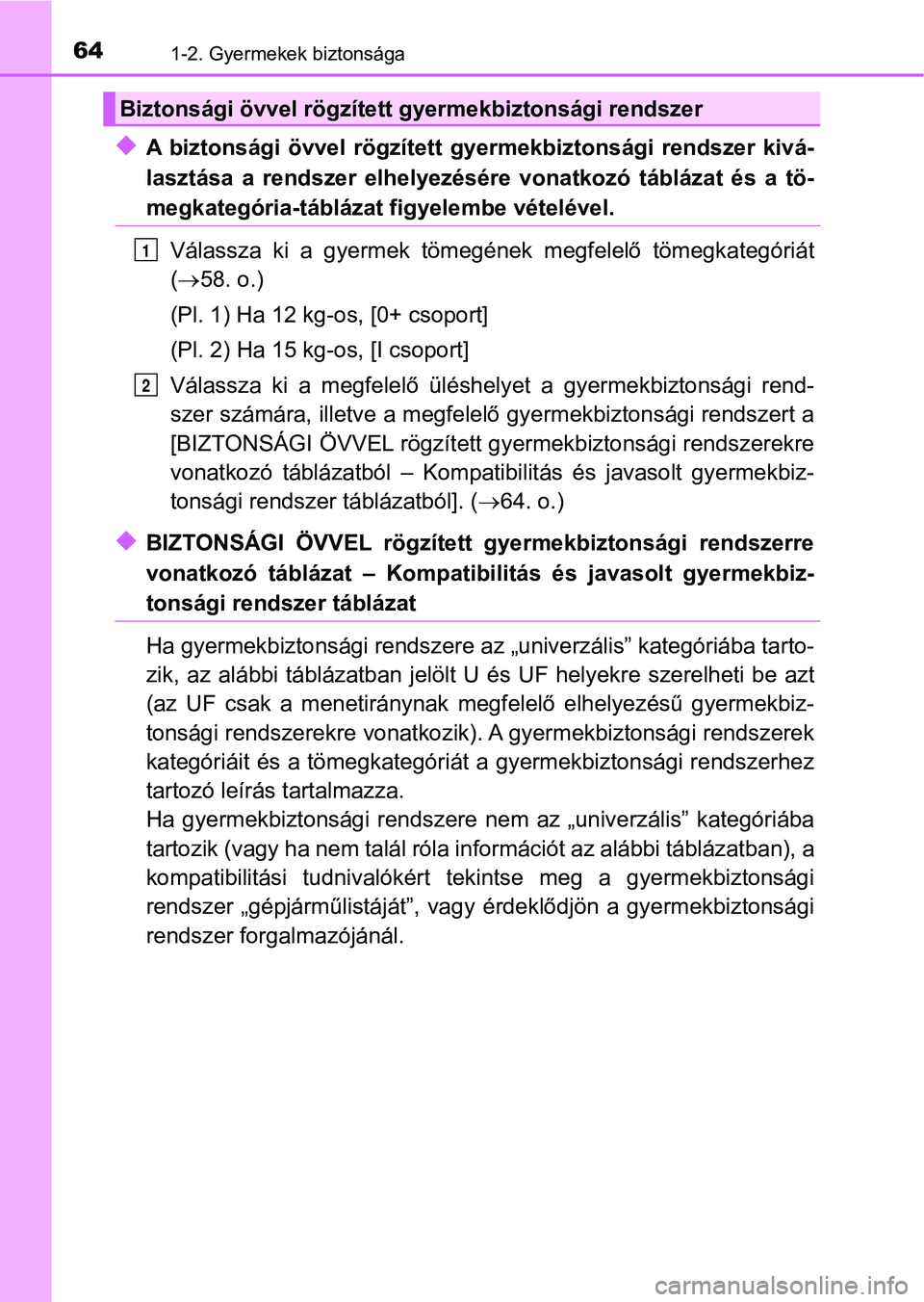

Page 64 of 660

641-2. Gyermekek biztonsága
uA biztonsági övvel rögzített gyermekbiztonsági rendszer kivá-
lasztása a rendszer elhelyezésére vonatkozó táblázat és a tö-
megkategória-táblázat figyelembe vételével.Válassza ki a gyermek tömegének megfelelő tömegkategóriát
( 58. o.)
(Pl. 1) Ha 12 kg -os, [0+ csoport]
(Pl. 2) Ha 15 kg-os, [I csoport]
Válassza ki a megfelelő üléshelyet a gyermekbiztonsági rend-
szer számára, illetve a megfelel ő gyermekbiztonsági rendszert a
[BIZTONSÁGI ÖVVEL rögzített gy ermekbiztonsági rendszerekre
vonatkozó táblázatból – Kompatibilitás és javasolt gyermekbiz-
tonsági rendszer táblázatból]. ( 64. o.)
uBIZTONSÁGI ÖVVEL rögzített gyermekbiztonsági rendszerre
vonatkozó táblázat – Kompatibi litás és javasolt gyermekbiz-
tonsági rendszer táblázat
Ha gyermekbiztonsági rendszere az „univerzális” kategóriába tarto-
zik, az alábbi táblázatban jelölt U és UF helyekre szerelheti b e azt
(az UF csak a menetiránynak megfelelő elhelyezésű gyermekbiz-
tonsági rendszerekre vonatkozik). A gyermekbiztonsági rendszere k
kategóriáit és a tömegkategóriát a gyermekbiztonsági rendszerhe z
tartozó leírás tartalmazza.
Ha gyermekbiztonsági rendszere nem az „univerzális” kategóriába
tartozik (vagy ha nem talál róla információt az alábbi táblázat ban), a
kompatibilitási tudnivalókért te kintse meg a gyermekbiztonsági
rendszer „gépjárműlistáját”, vag y érdeklődjön a gyermekbiztonsá gi
rendszer forgalmazójánál.
Biztonsági övvel rögzített gy ermekbiztonsági rendszer
1
2

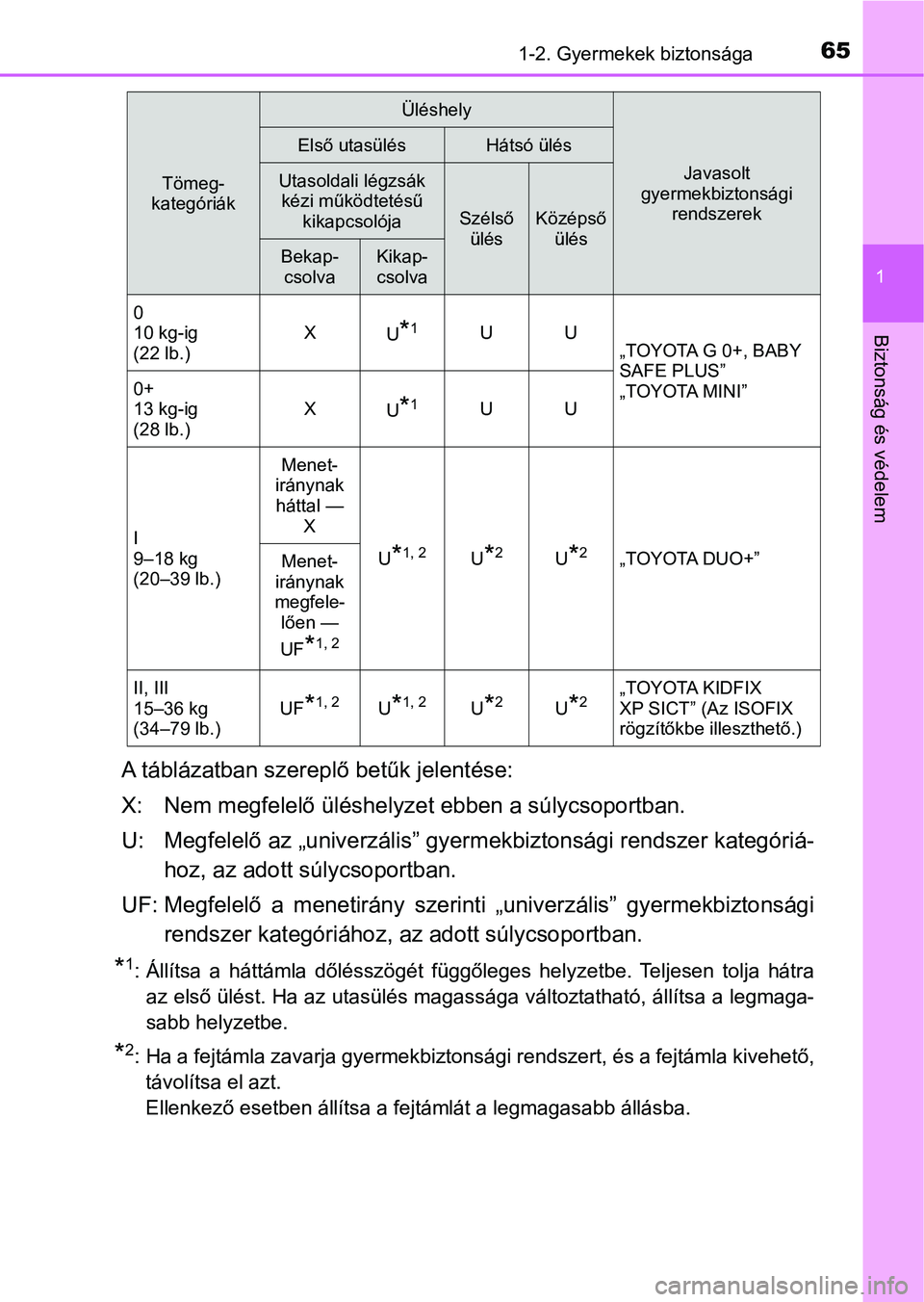

Page 65 of 660

651-2. Gyermekek biztonsága
1
Biztonság és védelem
A táblázatban szereplő betűk jelentése:
X: Nem megfelelő ül éshelyzet ebben a súlycsoportban.
U: Megfelelő az „univerzális” gyer mekbiztonsági rendszer kategóriá-
hoz, az adott súlycsoportban.
UF: Megfelelő a menetirány szerint i „univerzális” gyermekbiztonsági
rendszer kategóriához, az adott súlycsoportban.
*1: Állítsa a háttámla dőlésszögét függőleges helyzetbe. Teljesen tolja hátra
az első ülést. Ha az utasülés magassága változtatható, állítsa a legmaga-
sabb helyzetbe.
*2: Ha a fejtámla zavarja gyermekbiztonsági rendszert, és a fejtámla kivehető, távolítsa el azt.
Ellenkező esetben állítsa a fejtámlát a legmagasabb állásba.
Tömeg-
kategóriák
Üléshely
Javasolt
gyermekbiztonsági rendszerek
Első utasülésHátsó ülés
Utasoldali légzsák kézi működtetésű kikapcsolója
Szélső
ülésKözépső ülés
Bekap-csolvaKikap-
csolva
0
10 kg-ig
(22 lb.) X
U
*1UU
„TOYOTA G 0+, BABY
SAFE PLUS”
„TOYOTA MINI”
0+
13 kg-ig
(28 lb.) X
U
*1UU
I
9–18 kg
(20–39 lb.) Menet-
iránynak
háttal — X
U
*1, 2U*2U*2„TOYOTA DUO+”
Menet-
iránynak
megfele- lően —
UF
*1, 2
II, III
15–36 kg
(34–79 lb.) UF*1, 2U*1, 2U*2U*2„TOYOTA KIDFIX
XP SICT” (Az ISOFIX
rögzítőkbe illeszthető.)

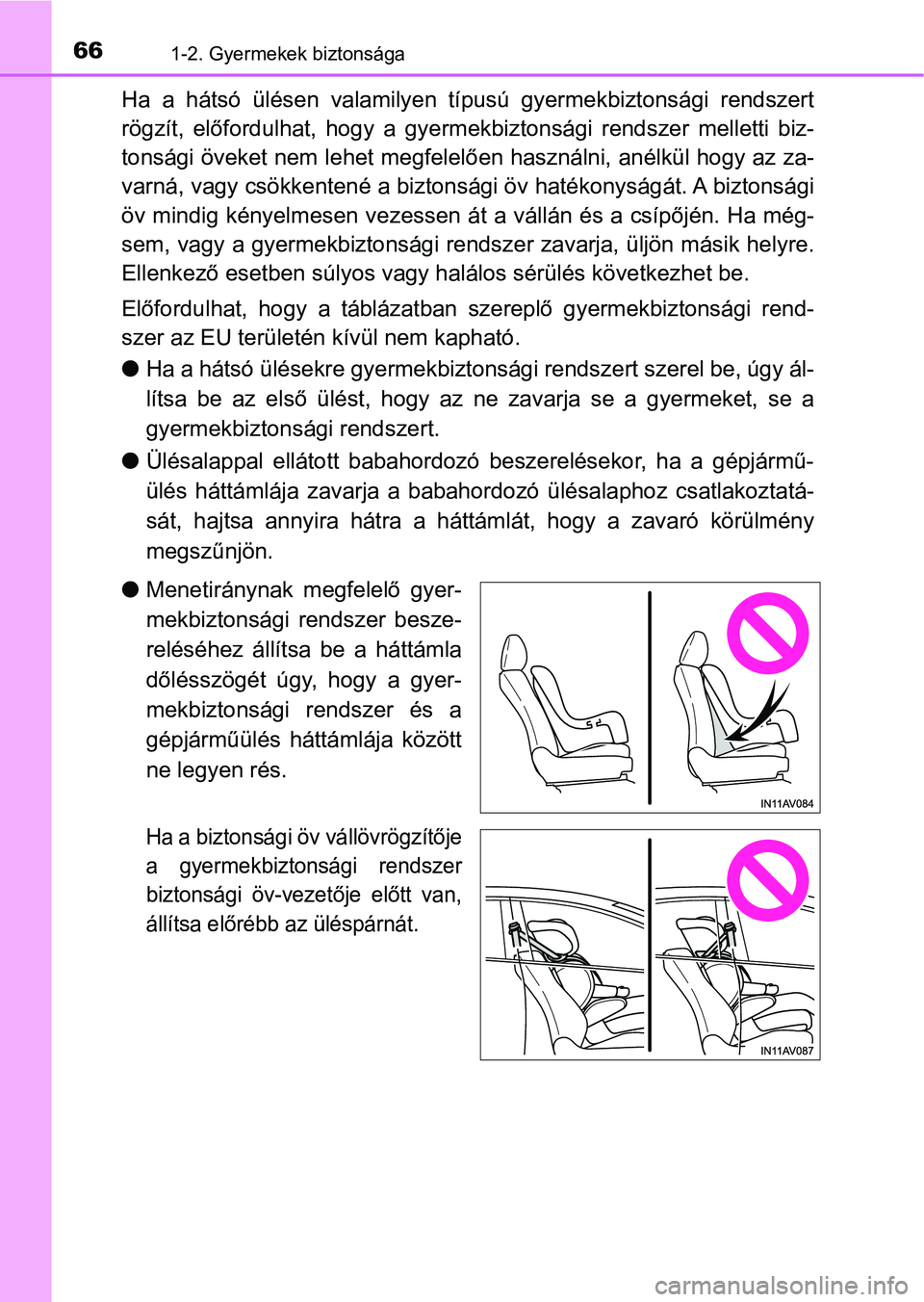

Page 66 of 660

661-2. Gyermekek biztonsága
Ha a hátsó ülésen valamilyen típusú gyermekbiztonsági rendszert
rögzít, előfordulhat, hogy a gyermekbiztonsági rendszer mellett i biz-
tonsági öveket nem lehet megfelel ően használni, anélkül hogy az za-
varná, vagy csökkentené a bizton sági öv hatékonyságát. A biztonsági
öv mindig kényelmesen vezessen á t a vállán és a csípőjén. Ha még-
sem, vagy a gyermekbiztonsági rendszer zavarja, üljön másik hel yre.
Ellenkező esetben sú lyos vagy halálos sérülés következhet be.
Előfordulhat, hogy a táblázatban szereplő gyermekbiztonsági rend-
szer az EU területén kívül nem kapható.
l Ha a hátsó ülésekre gyermekbiztonsági rendszert szerel be, úgy ál-
lítsa be az első ülést, hogy az ne zavarja se a gyermeket, se a
gyermekbiztonsági rendszert.
l Ülésalappal ellátott babahordozó beszerelésekor, ha a gépjármű-
ülés háttámlája zavarja a babahordozó ülésalaphoz csatlakoztatá -
sát, hajtsa annyira hátra a háttámlát, hogy a zavaró körülmény
megszűnjön.
l Menetiránynak megfelelő gyer-
mekbiztonsági rendszer besze-
reléséhez állítsa be a háttámla
dőlésszögét úgy, hogy a gyer-
mekbiztonsági rendszer és a
gépjárműülés háttámlája között
ne legyen rés.
Ha a biztonsági öv vállövrögzítője
a gyermekbiztonsági rendszer
biztonsági öv-vezetője előtt van,
állítsa előrébb az üléspárnát.

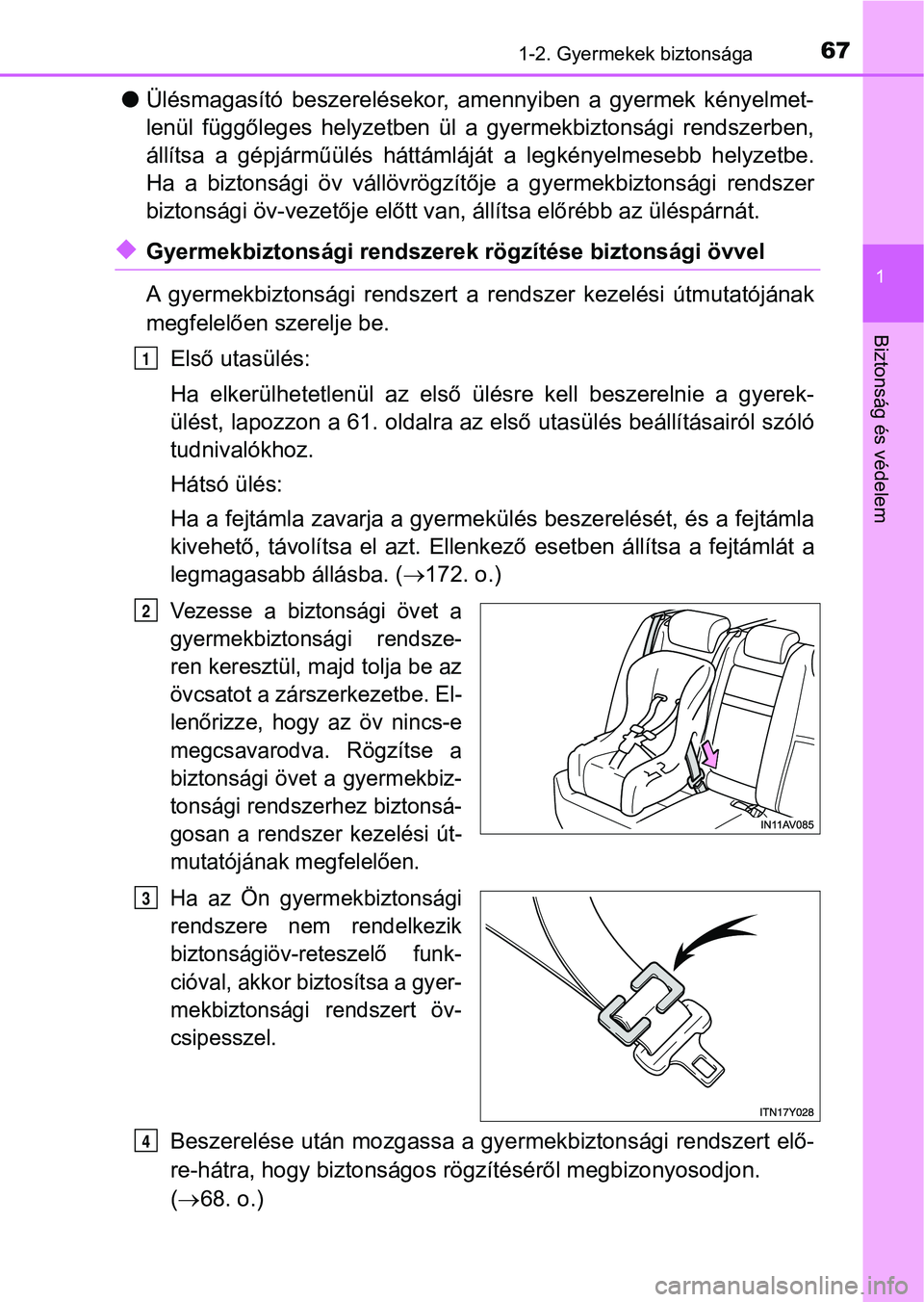

Page 67 of 660

671-2. Gyermekek biztonsága
1
Biztonság és védelem
lÜlésmagasító beszerelésekor, amennyiben a gyermek kényelmet-
lenül függőleges helyzetben ül a gyermekbiztonsági rendszerben,
állítsa a gépjárműülés háttámláját a legkényelmesebb helyzetbe.
Ha a biztonsági öv vállövrögzít ője a gyermekbiztonsági rendszer
biztonsági öv-vezetője előtt v an, állítsa előrébb az üléspárnát .
uGyermekbiztonsági rendszerek rögzítése biztonsági övvel
A gyermekbiztonsági rendszert a rendszer kezelési útmutatójának
megfelelően szerelje be.
Első utasülés:
Ha elkerülhetetlenül az első ülésre kell beszerelnie a gyerek-
ülést, lapozzon a 61. oldalra az első utasülés beállításairól szóló
tudnivalókhoz.
Hátsó ülés:
Ha a fejtámla zavarja a gyermekülés beszerelését, és a fejtámla
kivehető, távolítsa el azt. Elle nkező esetben állítsa a fejtáml át a
legmagasabb állásba. ( 172. o.)
Vezesse a biztonsági övet a
gyermekbiztonsági rendsze-
ren keresztül, majd tolja be az
övcsatot a zárszerkezetbe. El-
lenőrizze, hogy az öv nincs-e
megcsavarodva. Rögzítse a
biztonsági övet a gyermekbiz-
tonsági rendszerhez biztonsá-
gosan a rendszer kezelési út-
mutatójának megfelelően.
Ha az Ön gyermekbiztonsági
rendszere nem rendelkezik
biztonságiöv-reteszelő funk-
cióval, akkor biztosítsa a gyer-
mekbiztonsági rendszert öv-
csipesszel.
Beszerelése után mozgassa a gye rmekbiztonsági rendszert elő-
re-hátra, hogy biztonságos r ögzítéséről megbizonyosodjon.
( 68. o.)
1
2
3
4

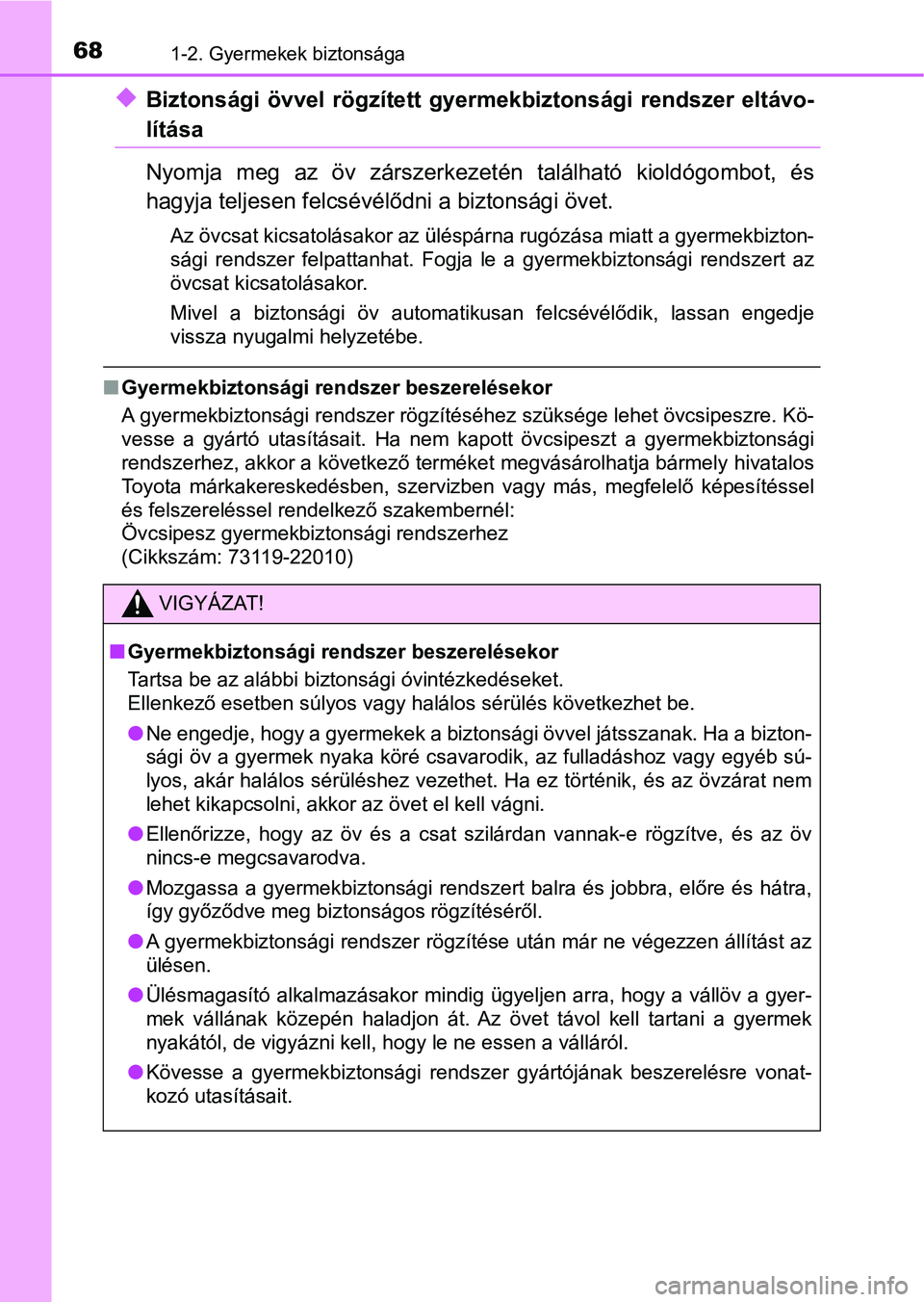

Page 68 of 660

681-2. Gyermekek biztonsága
uBiztonsági övvel rögzített gyermekbiztonsági rendszer eltávo-
lítása
Nyomja meg az öv zárszerkezetén található kioldógombot, és
hagyja teljesen felcsévélődni a biztonsági övet.
Az övcsat kicsatolásakor az üléspárna rugózása miatt a gyermekb izton-
sági rendszer felpattanhat. Fogja le a gyermekbiztonsági rendsz ert az
övcsat kicsatolásakor.
Mivel a biztonsági öv automatikusan felcsévélődik, lassan enged je
vissza nyugalmi helyzetébe.
n Gyermekbiztonsági ren dszer beszerelésekor
A gyermekbiztonsági rendszer rögzítéséhez szüksége lehet övcsip eszre. Kö-
vesse a gyártó utasításait. Ha nem kapott övcsipeszt a gyermekbiztonsági
rendszerhez, akkor a következő terméket megvásárolhatja bármely hivatalos
Toyota márkakereskedésben, szervizben vagy más, megfelelő képesítéssel
és felszereléssel rendelkező szakembernél:
Övcsipesz gyermekbiztonsági rendszerhez
(Cikkszám: 73119-22010)
VIGYÁZAT!
n Gyermekbiztonsági rendszer beszerelésekor
Tartsa be az alábbi biztonsági óvintézkedéseket.
Ellenkező esetben súlyos vagy halálos sérülés következhet be.
lNe engedje, hogy a gyermekek a biztonsági övvel játsszanak. Ha a bizton-
sági öv a gyermek nyaka köré csavarodik, az fulladáshoz vagy eg yéb sú-
lyos, akár halálos sérüléshez vezethet. Ha ez történik, és az ö vzárat nem
lehet kikapcsolni, akkor az övet el kell vágni.
l Ellenőrizze, hogy az öv és a csat szilárdan vannak-e rögzítve, és az öv
nincs-e megcsavarodva.
l Mozgassa a gyermekbiztonsági rendszert balra és jobbra, előre é s hátra,
így győződve meg biztonságos rögzítéséről.
l A gyermekbiztonsági rendszer rögzítése után már ne végezzen áll ítást az
ülésen.
l Ülésmagasító alkalmazásakor mindig ügyeljen arra, hogy a vállöv a gyer-
mek vállának közepén haladjon át. Az övet távol kell tartani a gyermek
nyakától, de vigyázni kell, hogy le ne essen a válláról.
l Kövesse a gyermekbiztonsági rendszer gyártójának beszerelésre v onat-
kozó utasításait.

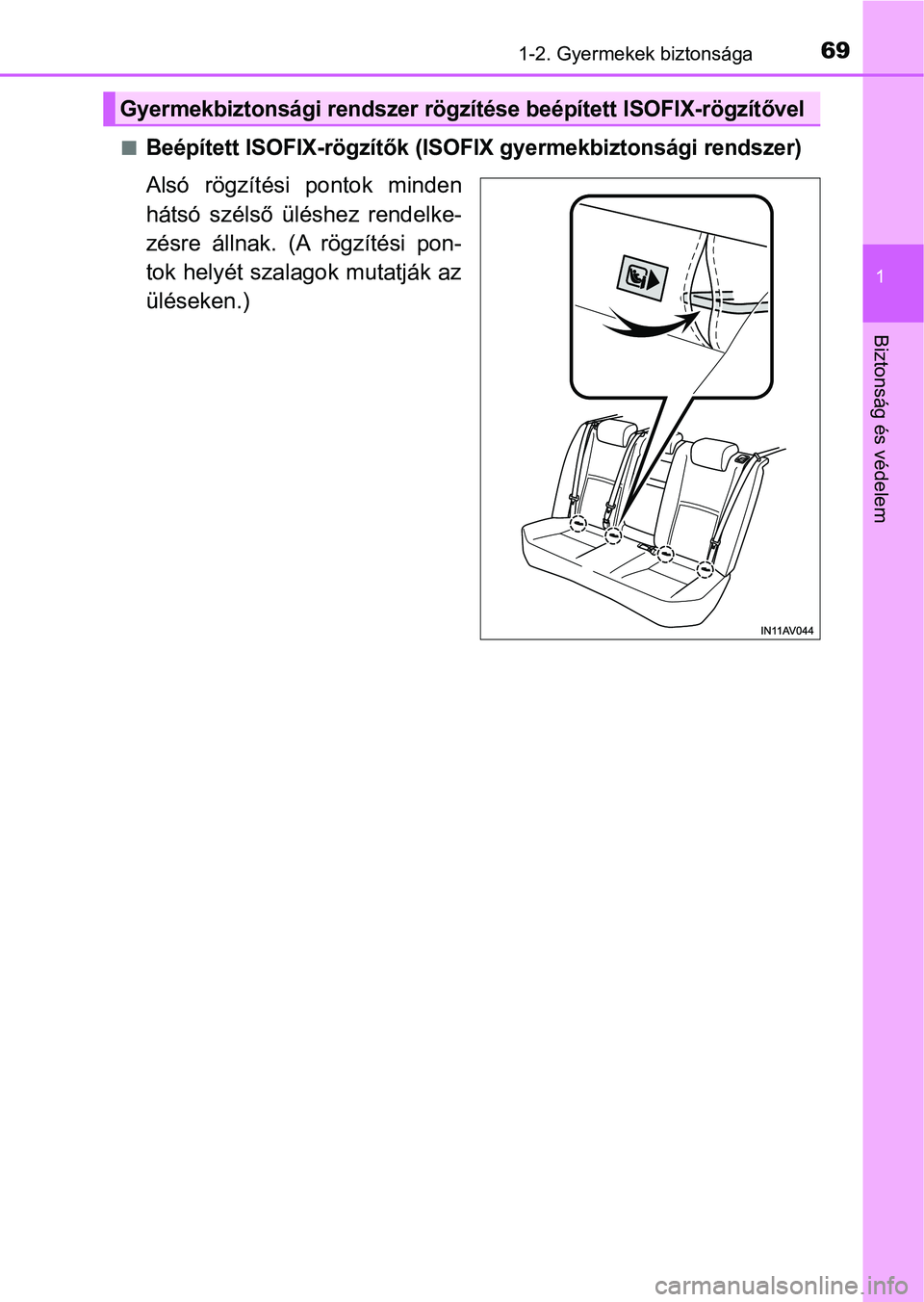

Page 69 of 660

691-2. Gyermekek biztonsága
1
Biztonság és védelem
nBeépített ISOFIX-rögzítők (ISOFIX gyermekbiztonsági rendszer)
Alsó rögzítési pontok minden
hátsó szélső üléshez rendelke-
zésre állnak. (A rögzítési pon-
tok helyét szalagok mutatják az
üléseken.)
Gyermekbiztonsági rendszer rögzítése beépített ISOFIX-rögzítővel

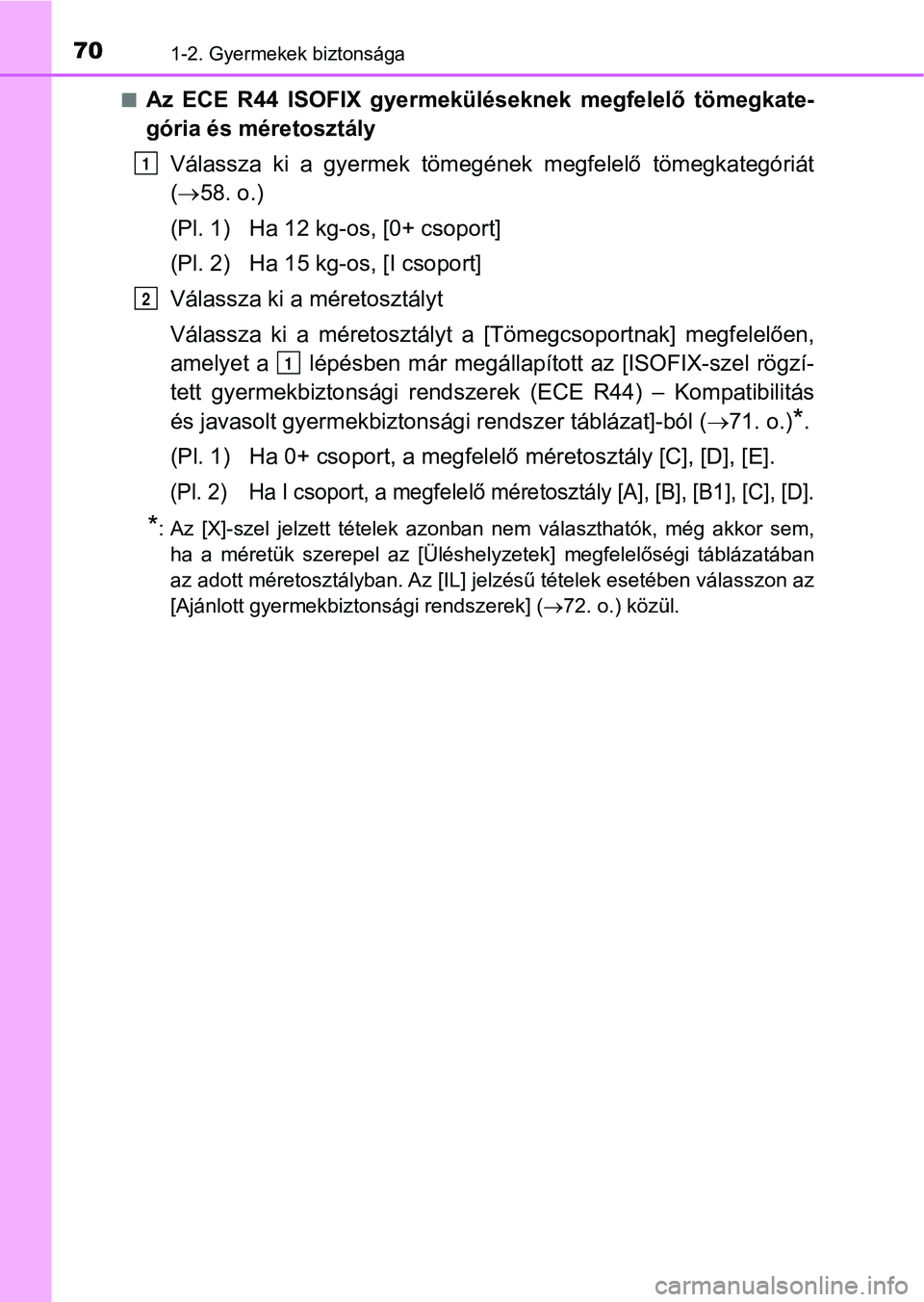

Page 70 of 660

701-2. Gyermekek biztonsága
nAz ECE R44 ISOFIX gyermeküléseknek megfelelő tömegkate-
gória és méretosztályVálassza ki a gyermek tömegének megfelelő tömegkategóriát
( 58. o.)
(Pl. 1) Ha 12 kg-os, [0+ csoport]
(Pl. 2) Ha 15 kg-os, [I csoport]
Válassza ki a méretosztályt
Válassza ki a méretosztályt a [Tömegcsoportnak] megfelelően,
amelyet a lépésben már megállapított az [ISOFIX-szel rögzí-
tett gyermekbiztonsági rendsze rek (ECE R44) – Kompatibilitás
és javasolt gyermekbiztons ági rendszer táblázat]-ból (71. o.)
*.
(Pl. 1) Ha 0+ csoport, a megfele lő méretosztály [C], [D], [E].
(Pl. 2) Ha I csoport, a megfelelő méretosztály [A], [B], [B1], [ C], [D].
*: Az [X]-szel jelzett tételek azonban nem választhatók, még akko r sem,
ha a méretük szerepel az [Üléshelyzetek] megfelelőségi táblázat ában
az adott méretosztályban. Az [IL] jelzésű tételek esetében vála sszon az
[Ajánlott gyermekbiztonsági rendszerek] ( 72. o.) közül.
1
2
1
