TOYOTA AVENSIS 2017 Manuale de Empleo (in Spanish)

5217-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C69S_(ES)
7
Mantenimiento y cuidados
■Luz de marcha atrás (sedán)Para el lado derecho, abra el
maletero y retire los clips de la
cubierta y el asidero del male-
tero.
Para el lado izquierdo, abra el
maletero y retire los clips de la
cubierta.
Retire parcialmente la cubierta
del panel del maletero y gire la
base de la bombilla hacia la
izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
1
2
3
4
AVENSIS_OM_OM20C69S_(ES).book Page 521 Wednesday, June 15, 20 16 12:26 PM

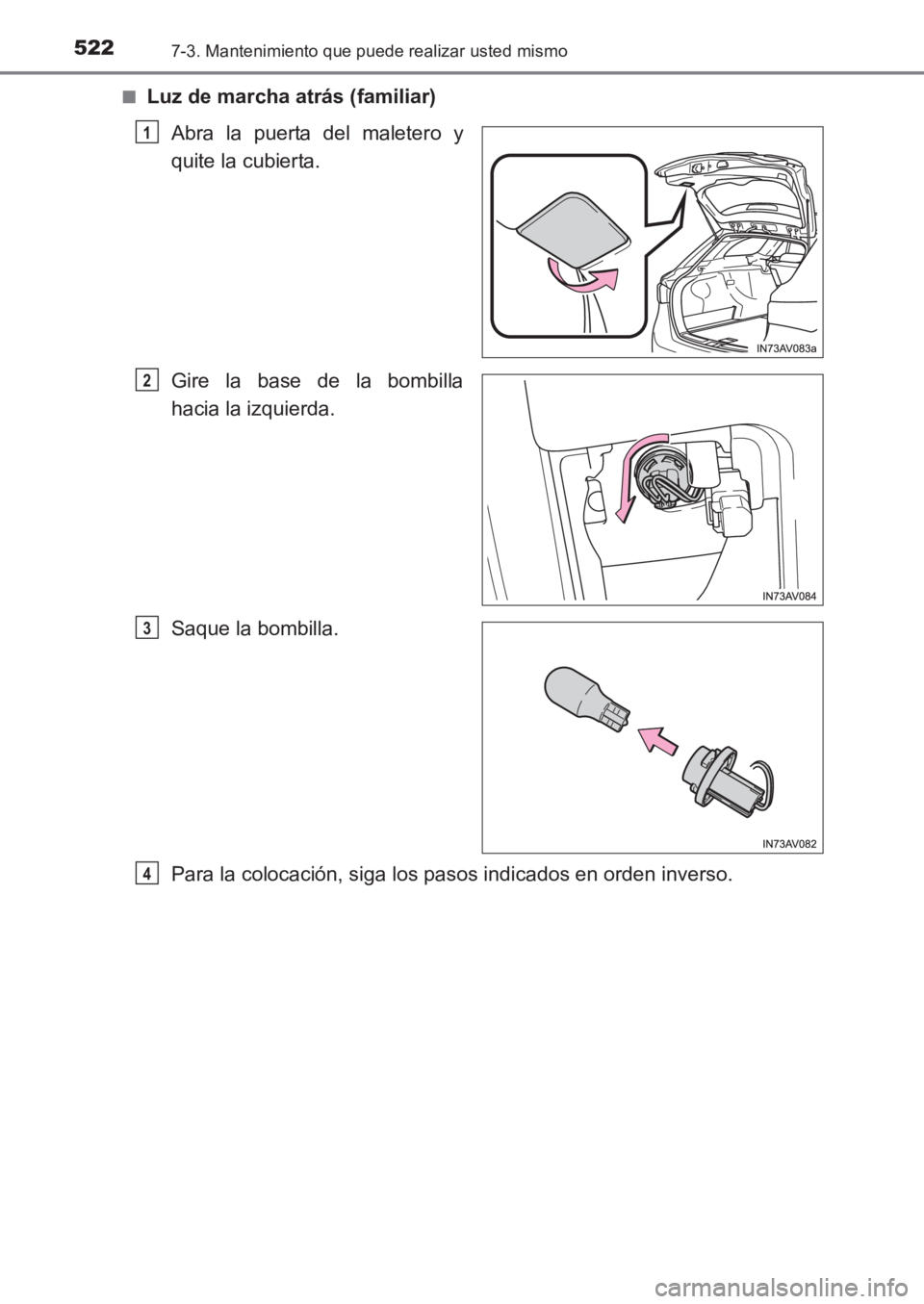

5227-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C69S_(ES)■
Luz de marcha atrás (familiar)
Abra la puerta del maletero y
quite la cubierta.
Gire la base de la bombilla
hacia la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
1
2
3
4
AVENSIS_OM_OM20C69S_(ES).book Page 522 Wednesday, June 15, 20 16 12:26 PM

5237-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C69S_(ES)
7
Mantenimiento y cuidados

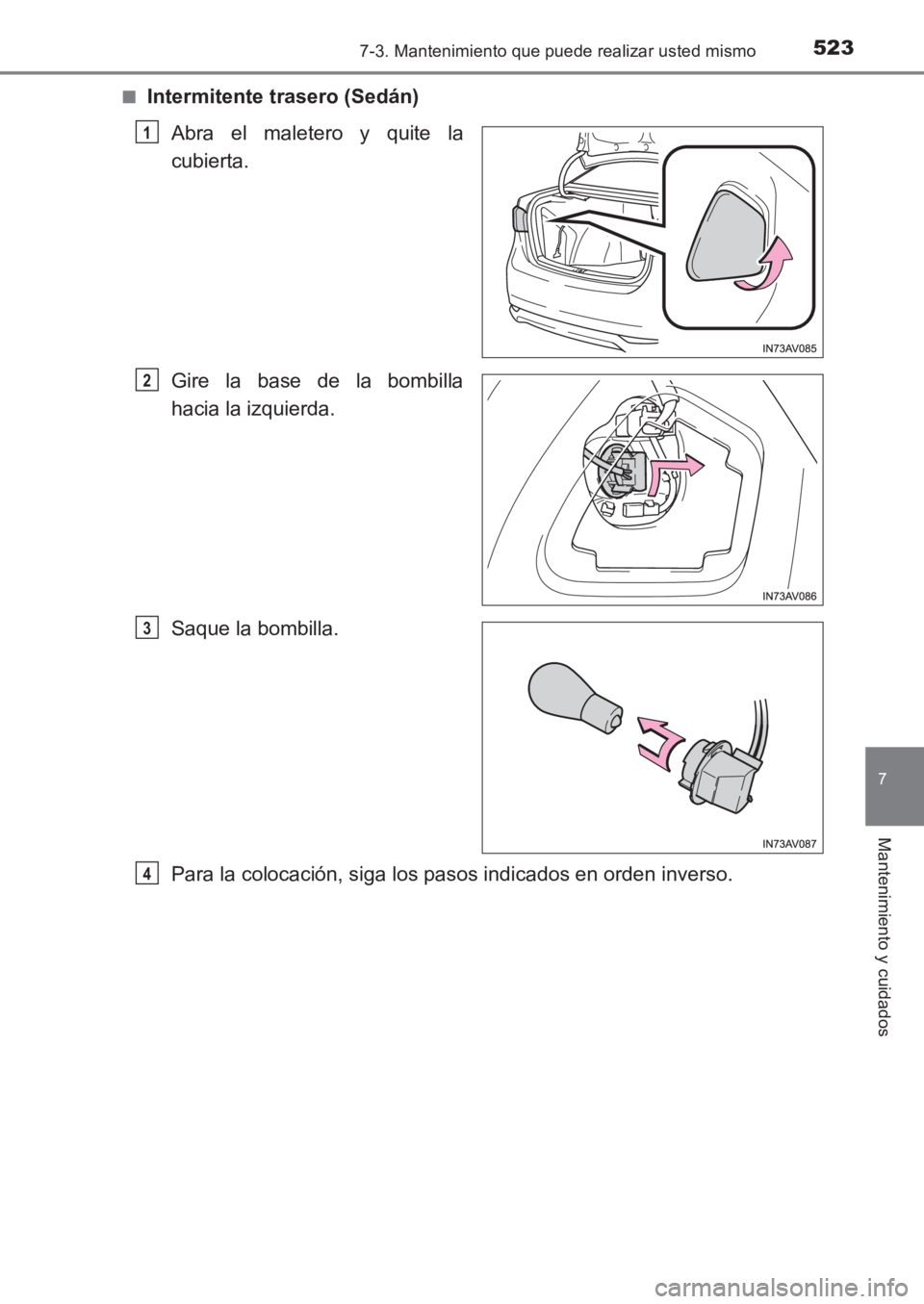

■Intermitente trasero (Sedán)Abra el maletero y quite la
cubierta.
Gire la base de la bombilla
hacia la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
1
2
3
4
AVENSIS_OM_OM20C69S_(ES).book Page 523 Wednesday, June 15, 20 16 12:26 PM

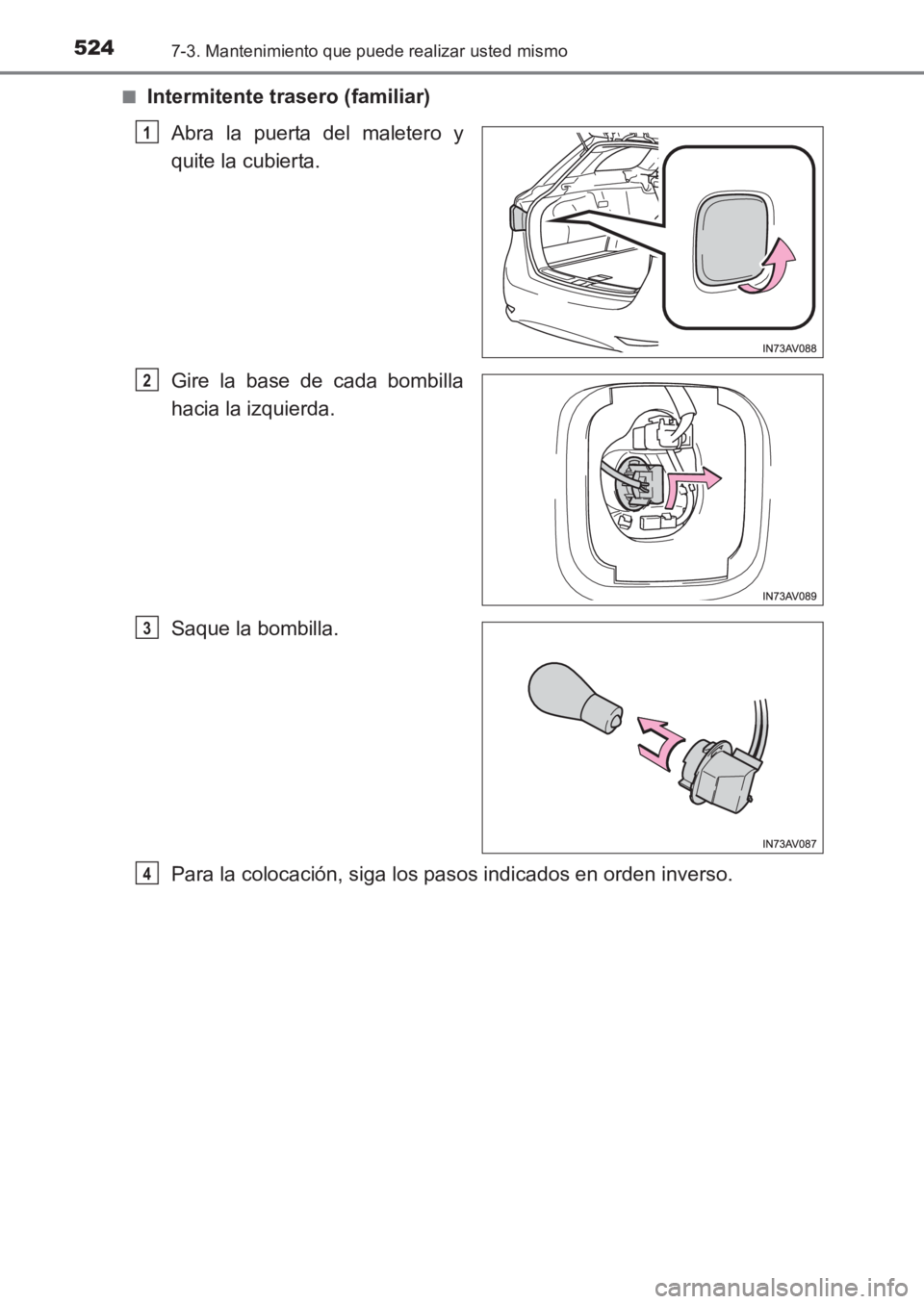

5247-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C69S_(ES)■
Intermitente trasero (familiar)
Abra la puerta del maletero y
quite la cubierta.
Gire la base de cada bombilla
hacia la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
1
2
3
4
AVENSIS_OM_OM20C69S_(ES).book Page 524 Wednesday, June 15, 20 16 12:26 PM

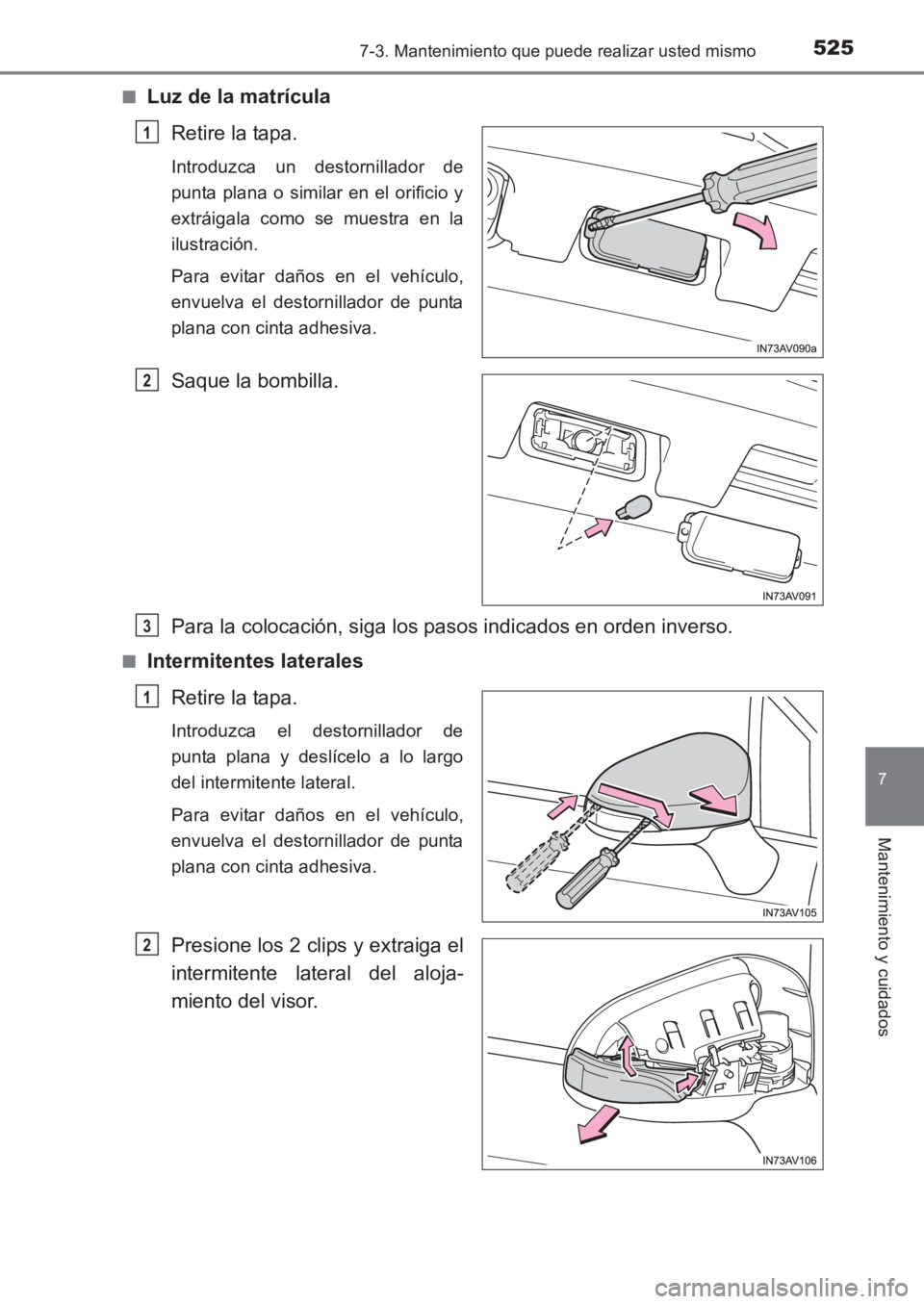

5257-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C69S_(ES)
7
Mantenimiento y cuidados
■Luz de la matrículaRetire la tapa.
Introduzca un destornillador de
punta plana o similar en el orificio y
extráigala como se muestra en la
ilustración.
Para evitar daños en el vehículo,
envuelva el destornillador de punta
plana con cinta adhesiva.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
■Intermitentes lateralesRetire la tapa.
Introduzca el destornillador de
punta plana y deslícelo a lo largo
del intermitente lateral.
Para evitar daños en el vehículo,
envuelva el destornillador de punta
plana con cinta adhesiva.
Presione los 2 clips y extraiga el
intermitente lateral del aloja-
miento del visor.
1
2
3
1
2
AVENSIS_OM_OM20C69S_(ES).book Page 525 Wednesday, June 15, 20 16 12:26 PM

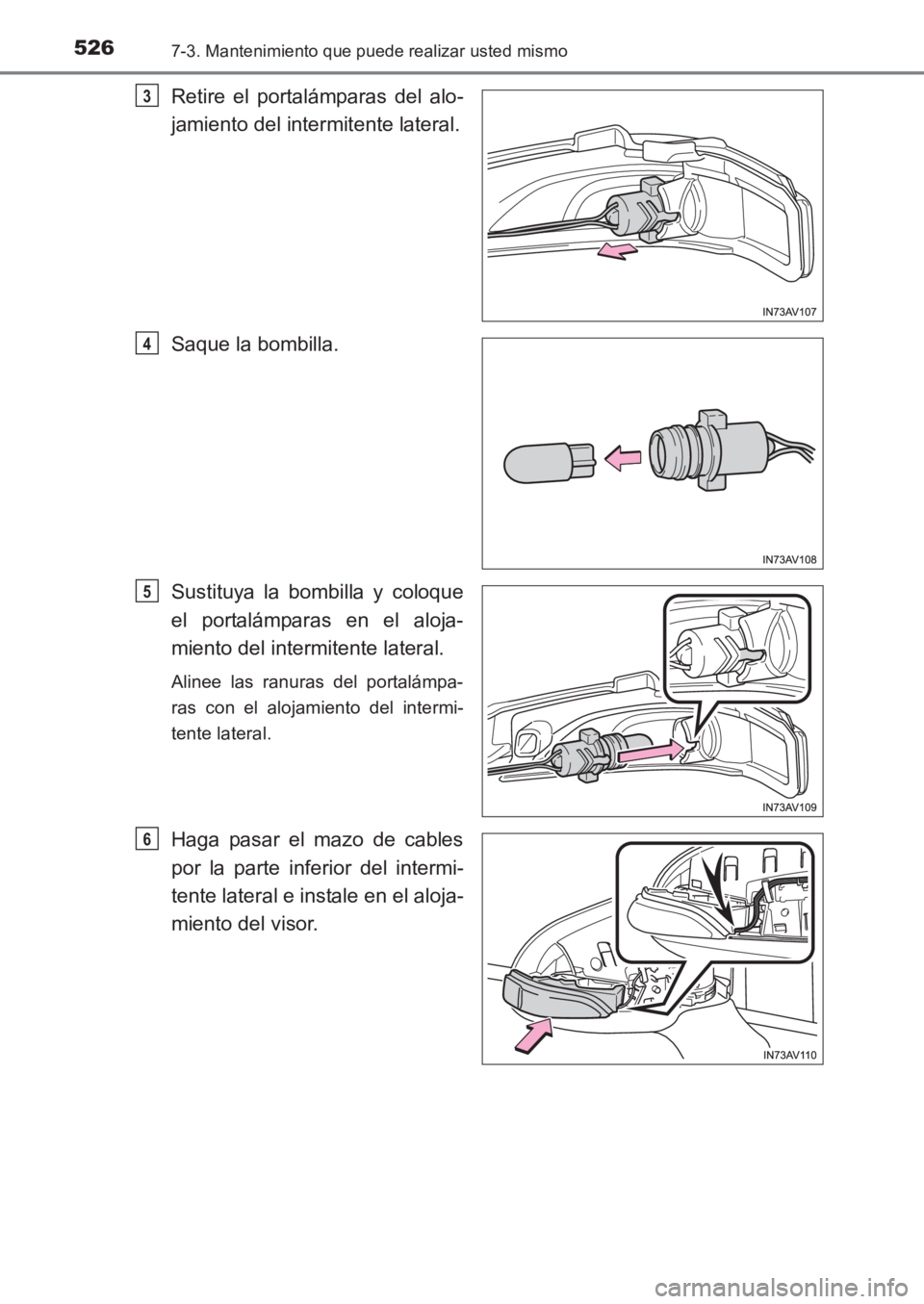

5267-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C69S_(ES)
Retire el portalámparas del alo-
jamiento del intermitente lateral.
Saque la bombilla.
Sustituya la bombilla y coloque
el portalámparas en el aloja-
miento del intermitente lateral.
Alinee las ranuras del portalámpa-
ras con el alojamiento del intermi-
tente lateral.
Haga pasar el mazo de cables
por la parte inferior del intermi-
tente lateral e instale en el aloja-
miento del visor.
3
4
5
6
AVENSIS_OM_OM20C69S_(ES).book Page 526 Wednesday, June 15, 2016 12:26 PM

5277-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C69S_(ES)
7
Mantenimiento y cuidados
Alinee las 6 lengüetas y coloque
la cubierta.
Cuando oiga un clic, confirme que la
cubierta está fija.
■
Cambio de las bombillas siguientes
Si se funde alguna bombilla de las que se indican a continuación, haga
que cambien la bombilla en un concesionario o taller de reparaciones
Toyota autorizado, o en cualquier otro establecimiento con personal debi-
damente cualificado y equipado.
● Faros (tipo LED)
● Luces de posición delanteras/luces de conducción diurna
● Luz antiniebla trasera
● Luces de freno
● Luces traseras
● Tercera luz de freno
7
AVENSIS_OM_OM20C69S_(ES).book Page 527 Wednesday, June 15, 20 16 12:26 PM

5287-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C69S_(ES)
■Condensación acumulada en el interior de las lentes
La condensación que se forma temporalmente en el interior de las lentes de los faros
no indica un fallo de funcionamiento. Póngase en contacto con un concesionario o
taller de reparaciones Toyota autorizado, o con cualquier otro establecimiento con per-
sonal debidamente cualificado y equipado si observa alguna de las situaciones
siguientes:
●Formación de grandes gotas de agua en el interior de las lentes.
● Presencia de agua en el interior de los faros.
■ Luces LED
Los faros (tipo LED), las luces de posición delanteras/luces de conducción diurna, la
luz antiniebla trasera, las luces de freno, las luces traseras y la tercera luz de freno
constan de varios LED. Si alguno de estos LED se funde, lleve el vehículo a un conce-
sionario o taller de reparaciones Toyota autorizado, o a cualquier otro establecimiento
con personal debidamente cualificado y equipado para que lo cambien.
ADVERTENCIA
■Cambio de las bombillas
●Apague los faros. No intente cambiar la bombilla justo después de apagar los
faros.
Las bombillas se calientan mucho y podría sufrir quemaduras.
● No toque la parte de cristal de la bombilla directamente con los dedos. Si es inevi-
table tocar la parte de cristal, utilice un paño limpio y seco para sujetarla y evitar
que la bombilla se impregne de humedad y aceites.
Asimismo, si la bombilla se raya o se cae podría romperse o estallar.
● Coloque correctamente las bombillas y las piezas utilizadas para fijarlas. De lo
contrario, podrían producirse daños por exceso de calor, iniciarse un incendio o
entrar agua en la unidad del faro. Esto puede causar daños en el faro y provocar la
formación de condensación en las lentes.
● No intente reparar ni desmontar bombillas, conectores, circuitos eléctricos ni nin-
guna otra pieza o componente.
Corre el riesgo de sufrir lesiones graves o incluso mortales, provocadas por una
descarga eléctrica.
■ Para evitar daños o incendios
Asegúrese de que las bombillas están bien colocadas y bloqueadas.
AVENSIS_OM_OM20C69S_(ES).book Page 528 Wednesday, June 15, 20 16 12:26 PM

529
8Solución de problemas
AVENSIS_OM_OM20C69S_(ES)8-1. Información importante
Intermitentes de emergencia ...........................530
Si es necesario detener el vehículo en caso de
emergencia ...........................531 8-2. Pasos que deben realizarse
en caso de emergencia
Si necesita remolcar el vehículo ................................ 533
Si piensa que algo no funciona correctamente ........ 540
Sistema de corte de la bomba de combustible
(motor de gasolina) ............... 541
Si se enciende un indicador de advertencia o suena un
avisador acústico de
advertencia ........................... 542
Si aparece un mensaje de advertencia ........................... 550
En caso de pinchazo (vehículos con kit de
emergencia de reparación
de pinchazos) ....................... 568
En caso de pinchazo (vehículos con rueda de
repuesto)............................... 585
Si el motor no arranca ............. 602
Si no puede soltarse el freno de estacionamiento ..... 604
Si la llave electrónica no funciona correctamente ........ 608
Si la batería del vehículo está descargada ................... 611
Si el vehículo se recalienta ..... 616
Si el vehículo se queda atascado ............................... 619
AVENSIS_OM_OM20C69S_(ES).book Page 529 Wednesday, June 15, 20 16 12:26 PM

5308-1. Información importante
AVENSIS_OM_OM20C69S_(ES)
Inter mitentes de emergencia
Pulse el interruptor.
Todos los intermitentes parpadearán.
Para apagarlos, pulse de nuevo el inte-
rruptor.
■Intermitentes de emergencia
Si se utilizan los intermitentes de emergencia durante mucho tiempo sin estar el motor
en marcha, podría descargarse la batería.
Los intermitentes de emergencia se utilizan para avisar a otros conduc-
tores de que el vehículo se tiene que detener en la carretera a causa de
una avería u otras razones.
